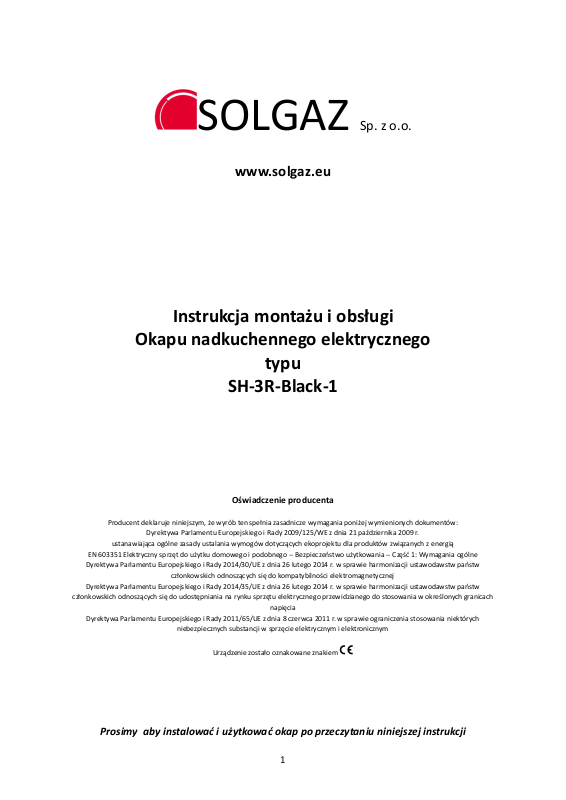

SOLGAZ Sp. z o.o.
www.solgaz.eu
Instrukcja montażu i obsługi
Okapu nadkuchennego elektrycznego
typu
SH-3R-Black-1
Oświadczenie producenta
Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania poniżej wymienionych dokumentów:
Dyrektywa Parlamentu Europejskiego i Rady 2009/125/WE z dnia 21 października 2009 r.
ustanawiająca ogólne zasady ustalania wymogów dotyczących ekoprojektu dla produktów związanych z energią
EN 603351 Elektryczny sprzęt do użytku domowego i podobnego -- Bezpieczeństwo użytkowania -- Część 1: Wymagania ogólne
Dyrektywa Parlamentu Europejskiego i Rady 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw
członkowskich odnoszących się do kompatybilności elektromagnetycznej
Dyrektywa Parlamentu Europejskiego i Rady 2014/35/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw
członkowskich odnoszących się do udostępniania na rynku sprzętu elektrycznego przewidzianego do stosowania w określonych granicach
napięcia
Dyrektywa Parlamentu Europejskiego i Rady 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych
niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym
Urządzenie zostało oznakowane znakiem
Prosimy aby instalować i użytkować okap po przeczytaniu niniejszej instrukcji
1
SZANOWNI PAŃSTWO
Dziękujemy za zaufanie i zakup inteligentnego okapu SOLGAZ.
Z pewnością nasza technologia zainspiruje do lepszego codziennego gotowania poprzez
estetykę, piękno i czystość kuchni
SOLGAZ
Chętnie odpowiemy na Państwa pytania. Proszę dzwonić
tel. 515 020 420
SPIS TREŚCI
1. INFORMACJE OGÓLNE 3
1.1 Przeznaczenie okapu 3
1.2 Dane techniczne 3
1.3 Budowa okapu 3
2. WYMAGANIA INSTALOWANIA 4
2.1 Wymagania dla pomieszczeń 4
2.2 Montaż okapu na pionowej ścianie pomieszczenia kuchennego 5
2.3 Instalacja elektryczna 7
3. EKSPLOATACJA OKAPU 7
3.1 Czynności wstępne 7
3.2 Uruchomienie okapu i tryby pracy 8
4. CZYSZCZENIE I KONSERWACJA OKAPU 9
4.1 Czyszczenie elementów szklanych 9
4.2 Czyszczenie pozostałych elementów 9
4.3 Czyszczenie aluminiowego filtra okapu 10
4.4 Kontrola i nadzór nad instalacją elektryczną i wentylacją 10
5. WSKAZÓWKI DLA INSTALATORA 10
5.1 Konserwacja i przegląd 10
6. POSTĘPOWANIE W PRZYPADKU WYSTĄPIENIA USTEREK 10
7. USUWANIE ZUŻYTYCH URZĄDZEŃ 11
8. GWARANCJA I SERWIS 11
2
1 INFORMACJE OGÓLNE
1.1 Przeznaczenie okapu.
Okap nadkuchenny to urządzenie do usuwania lub neutralizacji oparów kuchennych.
Może pracować jako okap z filtrem węglowym nie podłączany do kanałów wentylacyjnych lub
jako wyciąg, usuwający opary kuchenne na zewnątrz pomieszczenia. Jeżeli pracuje jako wyciąg,
powinien być podłączony do odpowiedniego kanału wentylacyjnego.
Prosimy o zapoznanie się z uwagami podanymi na wstępie instrukcji oraz
wskazówkami odnośnie zastosowania podanymi w pkt.2
Sterowanie pracą okapu może być ręczne, poprzez dotykanie odpowiednich sensorów
panelu sterującego lub zdalne za pomocą pilota dostarczonego z wyrobem. Pilotem tym, lub
dotykając odpowiedniego przycisku, możemy uruchomić tryb automatyczny (rozdział 3.2.).
Urządzenie jest wyposażone w detektor gazów i dymu, który uruchamia okap oraz detektor
ciepła, który jest dodatkowym czujnikiem rozpoczynającym pracę po wykryciu wzrostu
temperatury.
Okap z automatycznym trybem pracy zalecany jest do wszelkich odmian
kuchni gazowych i elektrycznych.
1.2 Dane techniczne
Tab. nr 1 Dane techniczne
CECHY CHARAKTERYSTYCZNE PARAMETR
Napięcie zasilania 230V / 50Hz
Silnik wentylatora 1
Oświetlenie 2 lampy led
Ilość filtrów tłuszczowych 1
Stopnie prędkości wentylatora 3
Szerokość 600 mm
Głębokość 420 mm
Wysokość 725 mm
Wylot okrągły 150 mm
Pobór mocy 223 V A
Sterowanie pilotem tak
Automatyczne uruchomienie
Wydajność wentylatora max. 800 m3/h
Waga zestawu 21 kg
Poziom szumu min. 41 dB, śr. 57 dB
1.3 Budowa okapu
detektor gazów
spalinowych, detektor
ciepła
Z przodu okapu usytuowany jest dotykowy panel sterujący. Umożliwia on sterowanie
i kontrolowanie pracy okapu oraz wyświetla komunikaty informujące o stanach pracy okapu.
Zamontowany na ścianie nad płytą grzewczą okap spełnia swoją funkcję tylko po otwarciu
i załączeniu wentylatora powodującego otwarcie przepustnicy w kanale wylotowym.
W spoczynku kanał wylotowy jest zamknięty.
3
Rys. 1. Okap od przodu, z zabudową na
ścianie oraz osłona kominowa
1 - korpus okapu ,
2 - osłona dekoracyjna,
3 - panel sterowania ,
4 - osłona uchylna ,
5 - osłony kanału wylotowego
2 WYMAGANIA INSTALOWANIA
2.1 Wymagania dla pomieszczeń.
Pomieszczenia kuchenne, w których montowane będą okapy, powinny być suche
i przewiewne oraz posiadać sprawną wentylację naturalną. Podstawą prawną, w oparciu
o którą ocenia się przydatność pomieszczenia w budynku do zainstalowania w nim płyty
grzewczej, szczególnie gazowej w połączeniu z okapem, jest Rozporządzenie Ministra
Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich
usytuowanie ( DU Nr.75 z dnia 12.04.2002 z późniejszymi zmianami).
Okap należy zamontować na wysokości minimum 600 mm od płyty kuchni
elektrycznej lub ceramicznej i 750 mm nad kuchnią gazową z otwartymi palnikami. Sposób
zabudowy pokazują rysunki (rys. 2, rys. 3).
Należy zapewnić dobrą wentylację i dopływ powietrza do pomieszczenia kuchennego:
utrzymywać otwarte naturalne otwory wentylacyjne. Okap pracujący jako wyciąg podłączony
do kanału wentylacyjnego wymaga dostarczenia do pomieszczenia powietrza z zewnątrz. Przy
braku powietrza z zewnątrz w szczelnym pomieszczeniu kuchni, może dochodzić do
wytworzenia podciśnienia.
Okap nie może być stosowany w pomieszczeniach, w których znajdują się wloty do
przewodów kominowych (np. piec grzewczy).
Ostrzeżenia dotyczące bezpieczeństwa.
Materiały, w które zapakowany był okap np. elementy styropianu, woreczki itp. chronić
przed dziećmi.
Sprawdzić czy napięcie pracy urządzenia odpowiada warunkom w miejscu
instalowania.
Pod okapem nie wolno pozostawiać zapalonych palników nie przysłoniętych
naczyniami.
W czasie użytkowania przygotowując potrawy na tłuszczach należy stale dozorować
pracę, aby nie dopuścić do zapalenia się rozgrzanego tłuszczu i filtra przeciw tłuszczowego
okapu.
(W przypadku zapalenia należy wyłączyć urządzenie. Do gaszenia płomienia nie używać
wody!)
4
2.2 Montaż okapu na pionowej ścianie pomieszczenia kuchennego.
Ze względu na znaczny gabaryt i ciężar okapu zaleca się instalowanie tylko na ścianach
o stabilnym podłożu. Uchwyty i mocowania, na których instalujemy okap, muszą być dobrze
przykręcone do ściany lub trwale powiązane z innymi zespołami segmentu meblowego. Okap
należy zamocować symetrycznie w stosunku do płyty grzewczej.
W przypadku zabudowy okapu przy szafkach stojących na blacie lub w rogu ściany, okap
należy zabudować min. 150 mm od boku szafki lub narożnika ściany.
Rys. 2. Sposób montażu i mocowania.
Rys. 3. Tylna ściana okapu
5
Uwaga:
przed rozpoczęciem montażu proszę odkręcić 4 wkręty przy wylocie od góry okapu, umieścić
tam kształtkę z PCV znajdującą się w opakowaniu i zamocować do korpusu.
Aby prawidłowo zamontować okap na ścianie kuchennej posługując się rysunkiem należy:
1. na odpowiedniej wysokości zaznaczyć na ścianie środek płyty grzejnej.
2. na zawiesiu „A” wyznaczyć środek i przyłożyć do ściany środkowym otworem na wyznaczonej
linii, zachowując poziome położenie.
3. wyznaczyć otwory pod wkręty używając zawiesia jako szablonu.
4. wywiercić w ścianie otwory odpowiednie do zastosowanych kołków rozporowych.
5. w otworach umieścić kołki i przykręcić do ściany zawiesie/skorygować położenie poziome/
6. korzystając z wymiarów tylnej części okapu, zaznaczyć na ścianie 4 otwory montażowe do
kołków
7. wykonać otwory w wyznaczonych miejscach i umieścić w nich kołki wraz z śrubami (główka
śruby nie większa niż 10mm).
8. zawiesić okap na zawiesiu i 4 śrubach, sprawdzić położenie za pomocą poziomicy
9. przeprowadzić kabel elektryczny do gniazda elektrycznego - nie załączać.
10. przeprowadzić do kanału wentylacyjnego odpowiednio umocowaną rurę 165 mm
odprowadzającą opary .
11. opcjonalnie założyć prostokątną osłonę rury i zamocować 2 wkrętami metrycznymi M4 do
uchwytów w korpusie okapu, przytwierdzić drugą część za pomocą zawiesia „B”
10. załączyć kabel do gniazda elektrycznego.
11. sprawdzić stabilność wykonanego montażu.
Po wykonaniu w/w czynności można przystąpić do wstępnego uruchomienia okapu.
6
Rys. nr 3 Sposób zabudowy okapu.
1 - szafka dolna z płytą grzejną
2 - okap
3 - rura odprowadzająca
Przewód giętki/rura odprowadzająca opary
kuchenne powinna być zamontowana w
sposób trwały, bez załamań i przegięć
zmniejszających przekrój.
Czynności związane z zainstalowaniem wiszącego okapu, ze względu na
bezpieczeństwo użytkownika, powinien wykonywać doświadczony instalator .
2.3 Instalacja elektryczna
W celu zapewnienia poprawnej i bezpiecznej eksploatacji okapu, należy doprowadzić
instalację elektryczną (230V/50Hz) w pobliże miejsca użytkowania okapu, dla podłączenia
kabla zasilającego. Gniazdo wtyczkowe instalacji elektrycznej powinno być wyposażone w
kołek ochronny i nie może być usytuowane bezpośrednio nad kuchnią.
Przewód zasilania z sieci należy poprowadzić w taki sposób, by nie stykał się z nagrzanymi
elementami okapu lub z urządzeniami wytwarzających ciepło oraz nie był przygnieciony przez
korpus okapu.
3 EKSPLOATACJA OKAPU
3.1 Czynności wstępne
Do uruchomienia można przystąpić po poprawnym zamocowaniu okapu na ścianie
pomieszczenia:
- włożyć wtyczkę przewodu zasilającego do gniazda wtyczkowego w instalacji domowej,
Po załączeniu prądu okap jest gotowy do pracy, co sygnalizowane jest zaświeceniem
wyświetlacza zegara
Rys. nr 4 Panel sterowania
A B C D E F
A - sensor włącz/wyłącz
B - zmiana prędkości wentylatora,
C - otwieranie okapu,
D - wyświetlacz – zegar,
E - załączanie oświetlenia,
F - sensor pracy automatycznej
7
3.2 Uruchomienie okapu i tryby pracy
W celu uruchomienia dowolnej funkcji okapu, należy przełączyć go w tryb czuwania.
Uruchomienie następuje po dotknięciu sensora (A) wł./wył lub naciśnięciu przycisku wł./wył.
na pilocie. Podświetlone zostaną sensory panelu sterowania i zegar, pojawi się pojedynczy
sygnał dźwiękowy.
Wszystkie czynności związane z uruchomieniem okapu bądź wyborem funkcji możemy
przeprowadzać zdalnie, używając pilota.
Dotykając sensora (B) lub naciskając przycisk prędkości wentylatora na pilocie:
okap zostaje otwarty, co sygnalizowane jest na wyświetlaczu symbolem „OP”,
wentylator wyciągowy rozpoczyna pracę na 1 poziomie pracy. Naciskając ponownie,
zwiększamy wydajność wyciągu, aż do mocy maksymalnej. Po dotknięciu sensora na poziomie
3, okap wraca do najmniejszej wartości pracy wentylatora. Do dyspozycji użytkownika jest 3
prędkości pracy wentylatora.
Za pomocą sensora (C) możemy:
- otworzyć okap, kiedy znajduje się w trybie czuwania, lub pracy automatycznej
(otworzenie okapu przerywa pracę automatyczną)
- wyłączyć wentylator, gdy została zadana mu moc za pomocą sensora (B)
Po otworzeniu okapu sensorem (C), nie można uruchomić wentylatora lub pracy
automatycznej. Możliwą do załączenia funkcją jest uruchomienie oświetlenia.
Program automatycznego sterowania:
załączany jest za pomocą sensora (F) lub przycisku pracy automatycznej na pilocie.
Program ten pozwala na automatyczne sterowanie pracą okapu, w chwili pojawienia się
gorących spalin nad płytą grzewczą. Aby uruchomić tryb automatyczny, musimy najpierw
uruchomić okap sensorem (A) zał/wył lub odpowiadającym mu przyciskiem pilota, następnie
dotykając jednorazowo sensora (F), wprowadzić okap w tryb kalibracji.
Na wyświetlaczu pojawi się symbol kalibracji, który oznacza trwanie procesu. Dopiero po
zakończonym procesie kalibrowania okapu, można rozpocząć gotowanie.
Po zakończonej kalibracji, okap po wykryciu spalin, gazu lub różnicy temperatur, otworzy się
wraz z włączonym oświetleniem i uruchomi wentylator na poziome 3. W przypadku zaniknięcia
czynnika wykrytego przez czujniki, okap automatycznie wyłącza wentylator oraz zamyka się.
W przypadku uruchomienia trybu pracy automatycznej podczas gotowania lub rozpoczęcie
gotowania w trakcie kalibracji, tryb automatyczny może nie funkcjonować poprawnie.
Wyłącznik czasowy pozwala na automatyczne wyłączenie się okapu w przeciągu 3
minut od uruchomienia programu, co pozwala na usunięcie nieprzyjemnych zapachów po
zakończeniu gotowania.
Funkcję tą można aktywować podczas pracy okapu przyciskiem „wyłącznik czasowy”
na pilocie lub sensorem (A) wł./wył. na panelu sterowania.
Ustawienie czasu zegara:
Zmianę wartości godziny, która wyświetlana jest na panelu sterowania po przejściu w
tryb czuwania, można zmienić wyłącznie za pomocą pilota.
Aby dokonać zmiany należy, podczas gdy okap jest wyłączony, użyć przycisku
ustawienia zegara na pilocie. Uruchomi się wyświetlacz z migającą godziną i sensorami (A),
(B) oraz (C). Za pomocą sensora (B) zwiększamy wartość, za pomocą sensora (C) zmniejszamy
ją. Sensor (A) pozwala na przejście między polem godzin i minut, po 2 dotknięciu zamyka tryb
ustawiania godziny.
8
Rys. nr 5 Pilot/przyciski
włącz/wyłącz
ustawianie zegara
praca automatyczna
oświetlenie
prędkość wentylatora (3,2,1)
wyłącznik czasowy
(odliczanie 3 minut przy włączonym
wentylatorze)
4 CZYSZCZENIE I KONSERWACJA OKAPU
UWAGA: Wszystkie czynności związane z kosmetyką części szklanych lub metalowych
wykonujemy po wychłodzeniu ich do temperatury otoczenia.
4.1 Czyszczenie elementów szklanych.
Przy czyszczeniu elementów okapu obowiązują te same zasady co w przypadku
powierzchni szklanych. W żadnym wypadku nie stosować ściernych lub agresywnych środków
czyszczących ani piasku do szorowania lub gąbki o drapiącej powierzchni. Te środki mogą
spowodować nieodwracalne rysy na powierzchniach .
Lekkie zabrudzenia, zetrzeć wilgotną ściereczką bez środka czyszczącego.
Mocniejsze zabrudzenia należy usunąć wilgotną ściereczką z dodatkiem specjalnego środka
do konserwacji.
Nigdy nie nanosić środka czyszczącego na podgrzane elementy okapu. Ewentualnie
pozostające resztki środka czyszczącego należy zetrzeć wilgotną ściereczką przed ponownym
nagrzaniem.
W przypadku nieprawidłowego postępowania z elementami szklanymi nie ponosimy
odpowiedzialności z tytułu gwarancji.
UWAGA!
W przypadku zauważenia pęknięć powierzchni szklanych należy natychmiast wyłączyć okap
z eksploatacji i wezwać serwis.
4.2 Czyszczenie pozostałych elementów metalowych.
Elementy metalowe obudowy okapu powinny być czyszczone mokrą, miękką
ściereczką z dodatkiem niewielkiej ilości detergentów, a następnie wycierane do
sucha szmatką.
Podobnie jak w przypadku elementów szklanych, czyszczenie rozpoczynamy dopiero po
schłodzeniu powierzchni przeznaczonej do czyszczenia. Nie używać rozpuszczalników
Wymiana filtra węglowego (opcja pracy jako pochłaniacz). Wymienić matę węglową na
zewnętrznej części metalowego filtra przeciwtłuszczowego.
9
4.3 Czyszczenie aluminiowego filtra przeciwtłuszczowego okapu .
zatkany filtr węglowy (jeśli jest
3) silnik pracuje, ale nie
Filtr okapu w warunkach „zwykłej” eksploatacji, należy czyścić w zmywarce lub ręcznie,
za pomocą mydła w płynie lub innych łagodnych środków myjących.
4.4 Kontrola i nadzór nad instalacją elektryczną i wentylacyjną.
Dla zapewnienia poprawnej i bezpiecznej eksploatacji zakupionego okapu, należy
kontrolować stan instalacji, który powinien obejmować:
sprawdzenie stanu technicznego w/w instalacji,
zgłaszanie swoich uwag do administratora budynku, w wypadku stwierdzenia
jakichkolwiek wątpliwości o ich stanie technicznym.
5 WSKAZÓWKI DLA INSTALATORA
Proszę uważnie przeczytać wstęp do niniejszej instrukcji opisujący warunki jakie muszą
być spełnione w pomieszczeniu, gdzie będzie instalowany okap.
Ponadto należy szczególną uwagę zwrócić na sposób zamocowania do ściany. Należy
pamiętać, że źle umocowany okap może wyrządzić szkody.
5.1 Konserwacja i przegląd.
Przy zachowaniu obsługi zgodnie z niniejszą instrukcją oraz realizacją czyszczenia i
konserwacji okapu wg opisu zawartego w punkcie 4.1. – poprawnie działający okap nie
wymaga przeglądów.
6 POSTĘPOWANIE W PRZYPADKU WYSTĄPIENIA USTEREK
OBJAWY MOŻLIWE PRZYCZYNY DZIAŁANIE
*sprawdzić czy włącznik gł. jest
załączony
1) okap nie pracuje brak zasilania elektrycznego
zatkany aluminiowy filtr
2) słaby ciąg powietrza
przeciwtłuszczowy
zamontowany)
* sprawdzić czy wtyczka kabla
jest poprawnie włożona do
gniazdka elektrycznego
wyczyść filtr przeciwtłuszczowy
wymień na nowy filtr węglowy
ma przepływu
powietrza
4) zacinanie się silnika
wentylatora, po kilku
minutach pracy
zacięta przepustnica wewnątrz okapu
aktywacja zabezpieczenia zbyt wysokiej
temperatury,
okap umieszczony za blisko płyty
grzejnej
10
odblokować zacięcie lub
wezwać serwis
Za słaba wentylacja w
pomieszczeniu, w którym
znajduje się okap
min. odległość okapu od kuchni
600 mm
5) Silny zapach
Opcjonalnie
-
okap z wkładem
przedmiot między łopatkami
gotowanych potraw
6) kapiący z okapu olej
węglowym:
nie zainstalowane filtry węglowe
brakuje pojemnika na olej lub nie został
zainstalowany
zainstalować filtry węglowe
wewnątrz pochłaniacza
Oczyść aluminiowy filtr i
wymień pojemnik na olej
7) szumiący odgłos
wentylatora
7 USUWANIE ZUŻYTYCH URZĄDZEŃ
To urządzenie jest oznaczone zgodnie z Dyrektywą Parlamentu
Europejskiego i Rady 2012/19/UE z dnia 4 lipca 2012 r. o zużytym
sprzęcie elektrycznym i elektronicznym. Sprzęt ten, po okresie
użytkowania nie może być umieszczany łącznie z innymi
odpadami, pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania go prowadzącym
zbieranie zużytego sprzętu elektrycznego i elektronicznego.
\
8 GWARANCJA, SERWIS
wezwać serwis
Serwis
Gwarantujemy poprawne działanie zakupionego przez Państwa okapu, jeśli jednak
zaistniałby jakiekolwiek problemy związane z jej użytkowaniem, SERWIS Solgaz zapewni
Państwu profesjonalną pomoc.
Kontakt w godzinach od 8 do 16:
Centrum Serwisowe:
serwis@solgaz.com.pl
tel. 515 020 434
Biuro obsługi klienta:
biuro@solgaz.com.pl
tel. 515 020 420
11
WARUNKI GWARANCJI
Dla bezpieczeństwa użytkowania zamontowanie okapu polecić przeszkolonemu instalatorowi. Instalowanie w miejscu
użytkowania odbywa się na koszt użytkownika.
1. Okap nadkuchenny przeznaczony jest wyłącznie do użytku w indywidualnych gospodarstwach domowych.
1. Używanie okapu powinno przebiegać zgodnie z Instrukcją Obsługi dołączoną do opakowania.
2. Producent zapewnia poprawne działanie wyrobu przez okres 24 miesięcy liczony od daty zakupu.
3. Usunięcie nieprawidłowego działania wyrobu nastąpi w ciągu 14 dni roboczych liczonych od momentu zgłoszenia i udostępnienia
kuchni celem naprawy. W przypadkach szczególnie uzasadnionych, gdy naprawę należy wykonać w siedzibie producenta, reklamacja zostanie
załatwiona w ciągu 21 roboczych. Jeżeli naprawa nie może być wykonana w miejscu użytkowania kompletne urządzenie do naprawy zabiera
przedstawiciel gwaranta w oryginalnym opakowaniu wraz z kopią dowodu zakupu i kartą gwarancyjną, Zabrudzenia powstałe w czasie
eksploatacji powinny być usunięte przez użytkownika.
4. Gwarant zwolniony jest z odpowiedzialności z tytułu gwarancji za wady lub usterki:
spowodowane wadliwym użytkowaniem
spowodowane niewłaściwym montażem lub wadliwym podłączeniem do linii zasilającej
spowodowane wykonaniem przeróbek i napraw we własnym zakresie, nieuprawnione otwarcie urządzenia i zerwanie plomb.
oraz także w przypadku utraty druku gwarancji lub braku odpowiednich wpisów w karcie gwarancyjnej.
uszkodzenia i zużycia elementów dekoracyjnych z ceramiki, szkła wynikające z normalnego użytkowania.
5. Kupujący ma prawo w czasie trwania gwarancji domagać się wymiany niesprawnego sprzętu na wolny od wad, jeżeli na podstawie
orzeczenia osoby reprezentującej gwaranta lub działającej w jego imieniu w użytkowanym sprzęcie ujawni się wada nie możliwa do usunięcia.
Zastrzega się utratę prawa do wymiany, jeżeli stwierdzone zostaną uszkodzenia mechaniczne i chemiczne lub inne świadczące o
nieprawidłowym użytkowaniu lub konserwacji. Wymiana nie przysługuje w przypadku zakupu wyrobu przecenionego.
6. W przypadku bezzasadności zgłoszenia reklamacyjnego, gdy u użytkownika sprzętu nie stwierdzono wady, lub powstała ona
wskutek niewłaściwego użytkowania gwarant odmawia wykonania bezpłatnej naprawy gwarancyjnej, a kosztami wizyty serwisowej obciąża
użytkownika.
7. Jest możliwa naprawa odpłatna po ustaleniu i zaakceptowaniu kosztów przez zainteresowane strony.
8. Niniejsza karta gwarancyjna jest ważna jeśli urządzenie zostało zainstalowane przez osobę z odpowiednimi uprawnieniami. Nie
może zawierać skreśleń, nieczytelnych wpisów i poprawek tekstu.
9. Zgłoszenia napraw gwarancyjnych prosimy kierować do naszego Serwisu z podaniem danych adresowych, nr. seryjnego i krótkiego
opisu zaistniałej niesprawności. Pracownik serwisu wytypuje właściwy dla miejsca Państwa zamieszkania Punkt Serwisowy. Kontakt z
serwisem technicznym producenta podany na wstępie gwarancji oraz na stronie internetowej gwaranta www.solgaz.eu
10. Po upływie gwarancji producent wykonuje naprawy odpłatne po ustaleniu zakresu i kosztów naprawy z zainteresowanym.
11. W przypadku zgubienia karty gwarancyjnej konieczne będzie okazanie serwisantowi dowodu zakupu sprzętu oraz posiadania
świadectwa dokonania podłączenia kuchni przez uprawnioną osobę
12. Serwis gwarancyjny obowiązuje tylko na terenie Polski.
13. W przypadku zgubienia karty gwarancyjnej duplikatu i kopi nie wydaje się.
W sprawach nieuregulowanych niniejszą Kartą Gwarancyjna maja zastosowanie obowiązujące przepisy prawa a w szczególności
postanowienia Ustawy z dnia 30.05.2014 o prawach konsumenta opublikowane w Dz.U. 2014 poz. 827, oraz przepisy ujęte w Art. 577 do
581 par.1 Kodeksu Cywilnego
12
Uwagi
Pieczęć i podpis
Przedłużenie
gwarancji do
/data/
Data oddania po
naprawie
Szczegółowy opis naprawy
Data przyjęcia do
naprawy
1.
Nr fabryczny urządzenia:
Lp
2.
3.
13
Loading...
