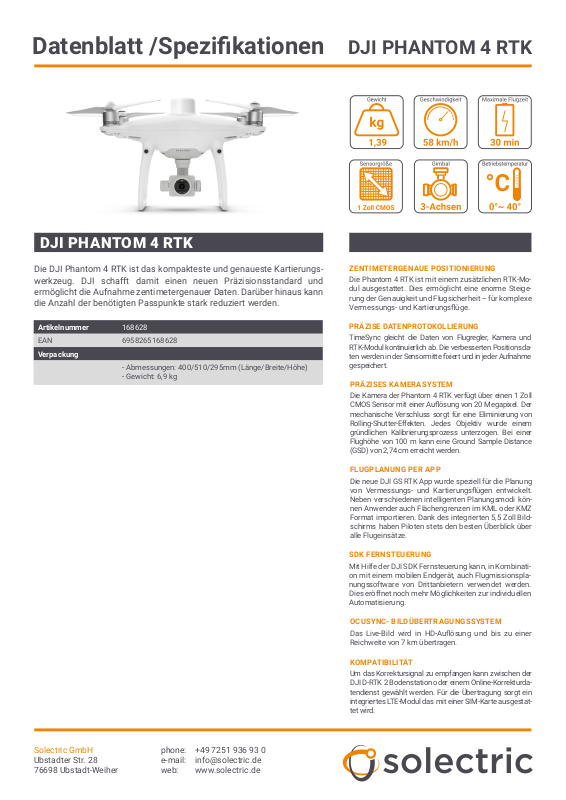

Datenblatt /Spezikationen

DJI PHANTOM 4 RTK

DJI PHANTOM 4 RTK

Die DJI Phantom 4 RTK ist das kompakteste und genaueste Kartierungs­werkzeug. DJI schafft damit einen neuen Präzisionsstandard und
ermöglicht die Aufnahme zentimetergenauer Daten. Darüber hinaus kann
die Anzahl der benötigten Passpunkte stark reduziert werden.

Artikelnummer 168628

EAN 6958265168628

Verpackung

- Abmessungen: 400/510/295mm (Länge/Breite/Höhe)

- Gewicht: 6,9 kg

ZENTIMETERGENAUE POSITIONIERUNG

Die Phantom 4 RTK ist mit einem zusätzlichen RTK-Mo­dul ausgestattet. Dies ermöglicht eine enorme Steige­rung der Genauigkeit und Flugsicherheit – für komplexe

Vermessungs- und Kartierungsüge.

PRÄZISE DATENPROTOKOLLIERUNG

TimeSync gleicht die Daten von Flugregler, Kamera und
RTK-Modul kontinuierlich ab. Die verbesserten Positionsda-

ten werden in der Sensormitte xiert und in jeder Aufnahme

gespeichert.

PRÄZISES KAMERASYSTEM

Die Kamera der Phantom 4 RTK verfügt über einen 1 Zoll

CMOS Sensor mit einer Auösung von 20 Megapixel. Der

mechanische Verschluss sorgt für eine Eliminierung von

Rolling-Shutter-Effekten. Jedes Objektiv wurde einem

gründlichen Kalibrierungsprozess unterzogen. Bei einer
Flughöhe von 100 m kann eine Ground Sample Distance
(GSD) von 2,74 cm erreicht werden.

FLUGPLANUNG PER APP

Die neue DJI GS RTK App wurde speziell für die Planung

von Vermessungs- und Kartierungsügen entwickelt.

Neben verschiedenen intelligenten Planungsmodi kön­nen Anwender auch Flächengrenzen im KML oder KMZ
Format importieren. Dank des integrierten 5,5 Zoll Bild­schirms haben Piloten stets den besten Überblick über
alle Flugeinsätze.

Solectric GmbH

Ubstadter Str. 28
76698 Ubstadt-Weiher

SDK FERNSTEUERUNG

Mit Hilfe der DJI SDK Fernsteuerung kann, in Kombinati­on mit einem mobilen Endgerät, auch Flugmissionspla­nungssoftware von Drittanbietern verwendet werden.
Dies eröffnet noch mehr Möglichkeiten zur individuellen
Automatisierung.

OCUSYNC- BILDÜBERTRAGUNGSSYSTEM

Das Live-Bild wird in HD-Auösung und bis zu einer

Reichweite von 7 km übertragen.

KOMPATIBILITÄT

Um das Korrektursignal zu empfangen kann zwischen der
DJI D-RTK 2 Bodenstation oder einem Online-Korrekturda­tendienst gewählt werden. Für die Übertragung sorgt ein
integriertes LTE-Modul das mit einer SIM-Karte ausgestat­tet wird.

phone: [phone]
e-mail: [e-mail]
web: www.solectric.de

Datenblatt /Spezikationen

DJI PHANTOM 4 RTK

Fluggerät

Startgewicht 1391 g

Durchmesser Diagonal 350 mm

Max. Flughöhe über NN 6 km

Max. Aufstiegsgeschwindig­keit

Max. Abstiegsgeschwindigkeit 10,8 km/h

Max. Geschwindigkeit - 49,89 km/h (P-mode)

Max. Flugzeit ca. 30 Minuten

Betriebstemperatur 0° to 40°C

Arbeitsfrequenz - 2.400 GHz bis 2.483 GHz (Europa,

Sendeleistung (EIRP) 2.4 GHz:

Schwebegenauigkeit - RTK aktiviert:

Bildpositions-Offset Die Position der Kamera bezieht

Mapping Funktionen

Mapping-Genauigkeit** Die Mapping-Genauigkeit entspricht

Ground Sample Distance
(GSD)

Datenerfassungsefzienz Maximale Fläche für durchschn.

- 21,6 km/h (automatischer Flug)

- 18 km/h (manuelle Steuerung)

- 57,94 km/h (A-mode)

Japan, Korea)

- 5.725 GHz bis 5.850 GHz (Verei­nigte Staaten, China)

- CECE (Europa) / MIC (Japan) /
KCC (Korea): < 20 dBm

5.8 GHz:

- SRRC (China) / FCC(Vereinigte
Staaten)/(Taiwan, China):< 26 dBm

Vertikal: ±0.1 m,
Horizontal: ±0.1 m

- RTK deaktviert:
Vertikal: ±0.1 m (mit Sichtpositio­nierung)
±0.5 m (mit GNSS-Positionierung)
Horizontal: ±0.3 m (mit Sichtpositi­onierung)
±1.5 m (mit GNSS-Positionierung)

sich auf die Phase der integrierten
D-RTK-Antenne unter der Flugzeug­körperachse: (36, 0 und 192 mm)
Die positiven x-, y- und z-Achsen

des Flugzeugkörpers zeigen jeweils

nach vorne, nach rechts und nach
unten des Flugzeugs.

den Anforderungen der ASPRS
Accuracy Standards für digitale
Orthophotos Klasse 3.
** Die tatsächliche Genauigkeit
hängt von Umgebungsbeleuch­tung und -mustern, Flugzeughöhe,
verwendeter Kartensoftware und
anderen Faktoren beim Fotograe­ren ab.

(H/36.5) cm/pixel - H bedeutet die
relative Flughöhe des Flugzeugs zur
Aufnahmeszene (Einheit: m)

1km² für einen Einzelug (bei

einer Flughöhe von 182m (GSD
beträgt durchschnittlich 6cm/Pixel),
entspricht den Anforderungen des
ASPRS Genauigkeitsstandard für

Digitlae Ortophotograe Class III

Vision System

Geschwindigkeitsbereich ≤49,89 km/h bei 2 m über dem

Höhenbereich 0m - 10 m

Betriebsbereich 0m - 10 m

Hinderniserfassungsbereich 0.7m -30 m

FOV - Vorwärts/Rückwärts: 60° (horizon-

Frequenmessung - Vorwärts/Rückwärts: 10 Hz

Betriebsumgebung Oberächen mit klaren Mustern und

Kamera

Sensor 1“ CMOS; Effektive Pixel: 20M

Linse FOV 84°, 8.8 mm / 24 mm(35 mm

ISO Bereich Video:

Mechanische Shutter­Geschwindigkeit

Elektronische Shutter­Geschwindigkeit

Max. Bildauösung - 4864×3648 (4:3)

Video-Aufnahme Modi - H.264

Foto-Format JPEG

Video-Format MOV

Unterstützte Dateisysteme FAT32 (≤ 32 GB), exFAT (> 32 GB)

Unterstützte SD-Karten MicroSD, max. Kapazität: 128 GB.

Betriebstemperatur 0° bis 40° C

Akku (PH4-5870MAH-15.2V)

Kapazität 5870mAh

Stromspannung 15.2V

Batterie-Typ LiPo 4S

Energie 89.2 Wh

Netto-Gewicht 468 g

Ladetemperatur -10° bis 40° C

Max. Lade-Leistung 160W

Grund mit angemessener
Beleuchtung

tal), ±27° (vertikal)

- Nach Unten: 70° (vorne und hin­ten), 50° (links und rechts)

- Nach Unten: 20 Hz

ausreichender Beleuchtung
(> 15 Lux)

format equivalent:24 mm),

f/2.8 - f/11, auto focus bei 1 m - ∞

- 100-3200 (Auto)

- 100-6400 (Manuell)
Foto:

- 100-3200 (Auto)

- 100-12800 (Manual)

8 - 1/2000 s

8 - 1/8000 s

- 5472×3648 (3:2)

- 4K: 3840×2160 30p

Klasse 10 oder UHS-1 Bewertung er­forderlich. Schreibgeschwindigkeit

≥15 MB/s

Solectric GmbH

Ubstadter Str. 28
76698 Ubstadt-Weiher

phone: [phone]
e-mail: [e-mail]
web: www.solectric.de

Datenblatt /Spezikationen

DJI PHANTOM 4 RTK

Akku-Ladekreis (WCH2)

Eingangsspannung 17.3 - 26.2 V

Ausgangsspannung
und Strom

Betriebstemperatur 5° bis 40° C

GNSS

Single-Frequency,
High-Sensitivity GNSS Module

Gimbal

Stabilisierung 3-Achsen (Kipp-, Roll-,

Neigung -90° bis +30°

Max. steuerbare
Winkelgeschwindigkeit

Winkelschwingungsbereich ±0.02°

8.7 V, 6 A, 5 V, 2 A

GPS+BeiDou+Galileo* (Asien),
GPS+GLONASS+Galileo* (alle ande­ren Regionen)
Benutzte Frequenzen:

- GPS: L1/2

- GLONASS: L1/L2

- BeiDou: B1/B2

- Galileo*: E1/E5a

- Dauer bis zum Erstempfang: < 50 s
Positionsgenauigkeit:

- Vertikal 1.5 cm + 1 ppm (RMS)

- Horizontal 1 cm + 1 ppm (RMS)
1 ppm bedeutet, die Fehlerrate
erhöht sich um 1 mm pro 1km die
das Fluggerät entfernt ist
*bald erhältlich

Schwenkachse)

90°/s

Ladehub (PHANTOM 4 Ladehub)

Stromspannung 17.5 V

Betriebstemperatur 5° bis 40°C

Kapazität 4920mAh

Stromspannung 7.6V

Batterie-Typ LiPo 2S

Energie 37.39Wh

Betriebstemperatur -20° bis 40°C

Wechselstromadapter (PH4C160)

Stromspannung 17.4V

Leistungsaufnahme 160W

Infrarot

Hinderniserfassungsbereich 0.2m - 7 m

FOV - 70° (Horizontal)

Frequenz-Messung 10 Hz

Betriebsumgebung Oberäche mit diffusem Reexions-

Fernbedienung

Arbeitsfrequenz - 2.400 GHz-2.483 GHz (Europa,

Sendeleistung (EIRP) 2.4 GHz

Max. Übertragungsdistanz FCC: 7 km

Energieverbrauch 16 W (typischer Wert)

Display - 5.5 Zoll Display, 1920×1080, 1000

Betriebstemperatur 0° bis 40°C

- ±10° (Vertikal)

material und Reexionsvermögen

> 8% z. B. Wand, Bäume, Menschen
etc.)

Japan, Korea)

-5.725 GHz-5.850 GHz (Vereinigte
Staaten, China)

- CE / MIC / KCC: < 20 dBm

5.8 GHz

- SRRC / FCC: < 26 dBm

SRRC / CE / MIC / KCC: 5 km,
unbefestigt, frei von Störungen

cd/m², Android System

- Memory 4G RAM+16G ROM

Solectric GmbH

Ubstadter Str. 28
76698 Ubstadt-Weiher

phone: [phone]
e-mail: [e-mail]
web: www.solectric.de

Lieferumfang

STANDARD

• Fluggerät 1x

• Propellerpaar 4x

• Akku 2x

• AC-Netzkabel 1x

• Netzteil 1x

• Gimbal-Klemme 1x

• Micro SD-Karte (16 GB) 1x

• Transportbox 1x

• Micro USB-Kabel 1x
