SolarWorld Sunmodule Plus SW xxx Compact poly, Sunmodule Plus SW xxx poly, Sunmodule Plus SW xxx mono, Sunmodule Plus SW xxx Compact mono User Instructions
Benutzerinformation - User Instructions - Indicaciones para el usuario Informazioni per l’utente - Informations pour l’utilisateur - Gebruikersinformatie -
Πληροφορίες χρήστη - Informace pro uživatele
Sunmodule Plus SW xxx poly
Sunmodule Plus SW xxx Compact poly
Sunmodule Plus SW xxx mono
Sunmodule Plus SW xxx Compact mono
12/2011
www.solarworld.com
GEFAHR!
Stromschlag
Werden mehrere Module in Serie geschaltet so summieren sich die Spannungen
und stellen eine Gefahr dar. Keine elektrisch leitenden Teile in die Stecker und
Buchsen einführen! Solarmodule und Leitungen nicht mit nassen Steckern und
Buchsen montieren! Werkzeuge und Arb eitsbedingungen müssen trocken sein!
Arbeiten unter Spannung
Bei Arbeiten an den Leitungen Sicherheitsausrüstung (isolierte Werkzeuge, Isolierhandschuhe etc.) verwenden!
ACHTUNG
Keine beschädigten Module verwenden. Module nicht zerlegen. Kein vom Hersteller angebrachtes Teil oder Typenschild entfernen. Rückseite nicht mit Farbe,
Klebemitteln oder spitzen Gegenständen bearbeiten.
WARNUNG!
Lichtbogen
Module produzieren bei Lichteinfall Gleichstrom. Bei der Önung eines
geschlossenen Stromkreises kann ein ge fährlicher Lichtbogen entstehen. Keine
stromführenden Leitungen trennen.
Sichere Installation
Installationsarbeiten nicht bei starkem Wind ausführen. Sichern Sie sich und
andere Personen vor dem Herabstürzen. Verhindern Sie das mögliche Herabfallen von Gegenständen. Sichern Sie den Arbeit sbereich damit keine anderen Personen verletzt werden können.
Brandschutz/Explosionsschutz
Module dürfen nicht in der Nähe von leicht entzündlichen Gasen, Dämpfen oder
Stäuben (z.B. Tankstellen, Gasbehälter, Farbspritzanlagen) installier t werden.
Die Sicherheitshinweise anderer Anlagenkomponenten müssen befolgt werden.
Bei der Montage ist auf die Einhaltung der örtlich gültigen Normen, Baubestimmungen und Unfallverhütungsvorschrif ten zu achten. Module müssen bei der
Installation auf dem Dach oberhalb eines feuerbeständigen Untergrundes angebracht werden.
Auspacken und Zwischenlagerung
Anschlussdose nicht als Gri benutzen. Module nicht unsanft auf dem harten Boden
oder auf den Ecken abstellen. Module nicht ungeschützt aufeinanderlegen. Module
nicht betreten. Keine Gegenstände auf die Module legen. Module nicht mit spitzen
Gegenständen bearbeiten. Module trocken lagern.
Erdung Modul und Rahmen
Es wird empfohlen, die Funk tionserdung des metallenen Modulrahmens zu gewährleisten. Ist ein äußeres Blitzschutzsystem vorhanden, so muss die PV-Anlage in das
Schutzkonzept gegen direkten Blitzeinschlag integriert werden. Landesspezifische
Normen sind dabei einzuhalten.
Erdung in den USA und Kanada.
Die Module können mit einer Erdungsklemme und einer Innensechskantschraube an
die Erdungsönungen angeschlossen werden. Wir empfehlen die Verwendung der
unten aufgeführten Komponenten. Jegliche UL-zugelassenen PV-Erdungsmethoden
sind in den USA und Kanada ebenfalls genehmig t.
Tabelle: Empfohlene Komponenten für Erdung in den USA und Kanada
Teil Hersteller/Beschreibung Anzugsdrehmoment
Erdungsklemme Ilsco GBL-4DB (E34440) 35 Ibf-in, 4-6 AWG str
25 Ibf-in, 8 AWG str
20 Ibf-in, 10-14 AWG sol/str
Innensechskantschraube 10-24, 5/8", SS 18-8 62 Ibf-in (7,0 Nm)
Geeignete Umgebungsbedingungen
Das Modul ist für den Einsatz unter gemäßigten klimatischen Verhältnissen vorgesehen. Das Modul dar f nicht konzentriertem Licht ausgesetzt werden. Das Modul darf
weder getaucht noch ständiger Benässung (z.B. durch Springbrunnen) ausgesetzt
sein. Bei Belastung durch Salz oder Schwefel (Schwefelquellen, Vulkane) besteht
Korrosionsgefahr. Das Mo dul darf nicht im maritimen Bereich (z.B. Boote) oder
Automotive-Bereich (Fahrzeuge) eingeset zt werden. Das Modul darf nicht außergewöhnlichen chemischen Belastungen (z.B. Emissionen durch produzierende Betriebe) ausgesetzt werden. Beim Einsat z der Module auf Stallungen ist ein Abstand von
1m zu Belüftungsönungen einzuhalten, ferner sind die Module nicht als direkte
Dachhaut auf Stallungen einzusetzen.
Geeignete Einbausituation
Stellen Sie sicher, dass das Modul den technischen Anforderungen des Gesamtsystems entspricht. Durch andere Anlagenkomponenten dürfen keine schädigenden
mechanischen oder elektrischen Einflüsse auf das Modul ausgeübt werden. Module können sich bei hohen Belastungen durchbiegen. Deswegen dürfen nahe der
Modulrückseite keine schar antigen Befestigungselemente oder andere spit ze
Gegenstände (z. Bsp. Kabelbinder an Montageprofilen) montiert werden. Bei Serienschaltung dürfen nur Module derselben Stromstärke, bei Parallelschaltung nur
Module mit gleicher Spannung eingesetzt werden. Die Module dürfen nicht mit
höherer Spannung als der zulässigen Systemspannung betrieben werden. Die innenliegende Önung des Rahmeneckstücks dient zur Entwässerung und darf nicht
verschlossen werden. Es wird empfohlen, zur Anlagendokumentation die Seriennummern zu notieren.
Optimale Montage
zur Vermeidung von Leistungseinbußen sollten alle in Serien geschalteten Module die gleiche Ausrichtung und Neigung haben. Die Module sollten ganzjährig
verschattungsfrei installier t werden. Auch par tielle Verschattungen führen zu
Ertragsminderungen und sind zu vermeiden. Eine Hinterlüf tung vermeidet einen leistungsmindernden Wärmestau.
Befestigung
Die Module müssen jeweils an mindestens 4 Punkten auf der Unterkonstruktion
sicher befestigt werden. Die Befestigung darf nur in vorgegebenen Bereichen erfolgen. Die Bereiche zur Be festigung sind an den langen Seiten des Moduls. Sie liegen
zwischen 1/8 der Modullänge und 1/4 der Modullänge von der Modulecke aus gemessen. Eine Befestigung an den kurzen Seiten des Moduls ist nicht ausreichend. Beim
Klemmen der Module von vorne muss die Klemmfläche auf dem Modulrahmen pro
Befestigungspunk t mindestens 130 mm² betragen. Die erforderliche Klemmkraft
beträgt 100 N/mm². Nehmen Sie am Modul keine Bohrungen vor. Verwenden Sie
korrosionssicheres Befestigungsmaterial.
Elektrischer Anschluss
Die Module sind ab Werk mit Kabeln und Steckern versehen. Die Anschlussdose darf
nicht geönet werden. Steckverbinder dürfen nur in trockenem Zustand zusammengesteckt werden. Auf eine spalt freie Steckverbindung ist zu achten. Zum Anschluss
der Module dürfen nur einadrige Solarkabel mit ausreichendem Querschnitt (mind.
4 mm²) und geeignete Stecker verwendet werden. Die Kabel sollten mit UV-beständigen Kabelbindern am Montagesys tem befestig t werden. Freiliegende Kabel sollten durch geeignete Maßnahmen (z.B. Verlegung in Kunststorohren) vor direkter
Sonnenbestrahlung und Beschädigungen geschützt werden. Um Spannungen durch
indirekte Blitzeinschläge zu verringern, muss die Fläche aller Leiterschleifen so gering
wie möglich sein. Vor Inbetriebnahme des Generators ist die korrek te Verschaltung
(Polarität!) zu überprüfen.
Reinigung
Bei ausreichender Neigung (größer 15°) ist eine Reinigung der Module im Allgemeinen nicht erforderlich (Selbs treinigung durch Regen). Bei starker Verschmutzung
wird eine Reinigung mit viel Wasser (Wasserschlauch) ohne Reinigungsmittel und
mit einem schonenden Reinigungsgerät (Schwamm) empfohlen. Niemals Schmutz
trocken abkratzen oder abreiben. Es können Mikrokratzer entstehen.
Wartung
Es wird empfohlen, die Anlage regelmäßig zu inspizieren:
1. Sicherer Halt und Korrosionsfreiheit aller Befestigungen
2. Sicherer Anschluss, Sauberkeit und Korrosionsfreiheit aller Kabelverbindungen
3. Unversehrtheit der Kabel
Beachten Sie auch anzuwendende Normen.
Haftungsausschluss
Die SolarWorld AG übernimmt keine Gewähr für die Einsatz- und Funktionsfähigkeit
der Module, wenn von den in dieser Benutzerinformation enthaltenen Hinweisen
abgewichen wird. Da die Einhaltung dieser Benutzerinformation und der Bedingungen und Methoden der Installation, dem Betrieb, der Verwendung und der Wartung der Module von der SolarWorld AG nicht kontrollier t oder überwacht werden
kann, übernimmt die SolarWorld AG keine Haftung für Schäden, die durch den nicht
bestimmungsgemäßen Gebrauch, die fehlerhafte Installation, Betrieb, Verwendung
oder Wartung entstehen. Darüber hinaus wird die Haftung für patentrechtliche Verletzungen oder Verletzungen anderer Rechte Dritter, die aus der Verwendung der
Module entstehen, ausgeschlossen, soweit hierfür nicht kraft Gesetzes zwingend
gehaftet wird.
DE
DANGER!
Electric shock
The connec tion of several modules in series results in the adding up of voltage
and imposes danger. Do not insert electrically conducting parts into connectors!
Do not fit solar modules and wiring with we t connector s! Make sure to work
with dry tools and under dry working conditions!
Work on live parts
When working on wiring, use and wear protective equipment (insulated tools,
insulated gloves, etc.)!
ATTENTION
Do not use damaged modules. Do not dismantle modules Do not remove any
parts or nameplates fitted by the manufacturer. Do not apply paint or adhesives
on the back side, nor work on it with sharp objects.
WARNING!
Arcing
Modules generate direct current (DC) when exposed to light. When breaking a
closed circuit, a dangerous arc may be generated. Do not cut any live wires.
Safe installation
Do not carry out installation work in s trong winds. Secure yourself and other
persons against falling. Secure work materials against dropping. Ensure a safe
working environment so as to prevent accidents.
Fire protec tion/explosion protection
Modules must not be installed in the vicinity of highly flammable gases, vapors
or dusts (e.g. filling stations, gas tanks, paint spraying equipment). The safety
instructions for other sys tem components must also be followed. Make sure to
comply with local standards, building regulations and accident prevention regulations during installation. For roof installation, modules must be mounted on a
fire-resistant base material.
Unpacking and intermediate storage
Do not use the junction box as a handle. Do not place modules roughly on hard floor
or on their corners. Do not place modules on to of each other. Do not step or stand on
modules. Do not place any objec ts on modules. Do not work on modules with sharp
objects; store modules in a dry place.
Grounding of module and frame
We recommend ensuring the functional grounding of the module metal frame. If
an exterior lightning protection system is already provided, the PV system has to be
integrated into the protection concept against direct lightning stroke. Local standards shall be observed.
Grounding in the US and Canada
The modules can be connected to the grounding holes using a lay-in lug and a sokket head cap screw. We recommend using the components as listed below. Any PV
grounding method and components complying with the NEC are also acceptable in
the US and Canada.
Suitable ambient conditions
The module is intended for use in moderate climatic conditions. The module must
not be exposed to fo cused light. The module must neither be immersed in water
nor be exposed to continuous wetting (e.g. by fountains). Exposure to salt or sulfur
(sulfur sources, volcanoes) implies a risk of corrosion. The module must not be used
for maritime (e.g. boats) or automotive (vehicles) purposes. The module must not be
exposed to extraordinary chemical loads (e.g. emissions from manufacturing plants).
If the modules are installed on stables, a distance of 3.28 ft (1 m) to ventilation openings shall be ensured; apart from this, the modules shall not be used as a direct roof
panel on stables.
Appropriate installation situation
Make sure that the module meets the technical requirements of the overall system.
Other system components should not exert any adverse mechanical or ele ctrical
influences on the module. Modules may b end under high loads. For this reason,
sharp-edged fixing elements or other sharp objects (e.g. cable ties on mounting sections must not be mounted near the module back side. For connection in series, only
modules of the same amperage rating, for connection in parallel, only modules of
the same voltage ranging may be used. The modules must not be operated at a higher voltage than the permissible system voltage. The inside opening of the frame
corner element is intended for water drainage and must not be closed. For system
documentation, please note the serial numbers.
Optimum installation
In order to avoid performance losses, all modules connected in series should be
arranged with the same orientation and tilt angle. The modules should be installed
in an all-season shadow-free area. Even partial shadowing results in yield losses
and is to be avoided. Ventilation of the module back side will prevent heat build-up
adversely ae cting performance.

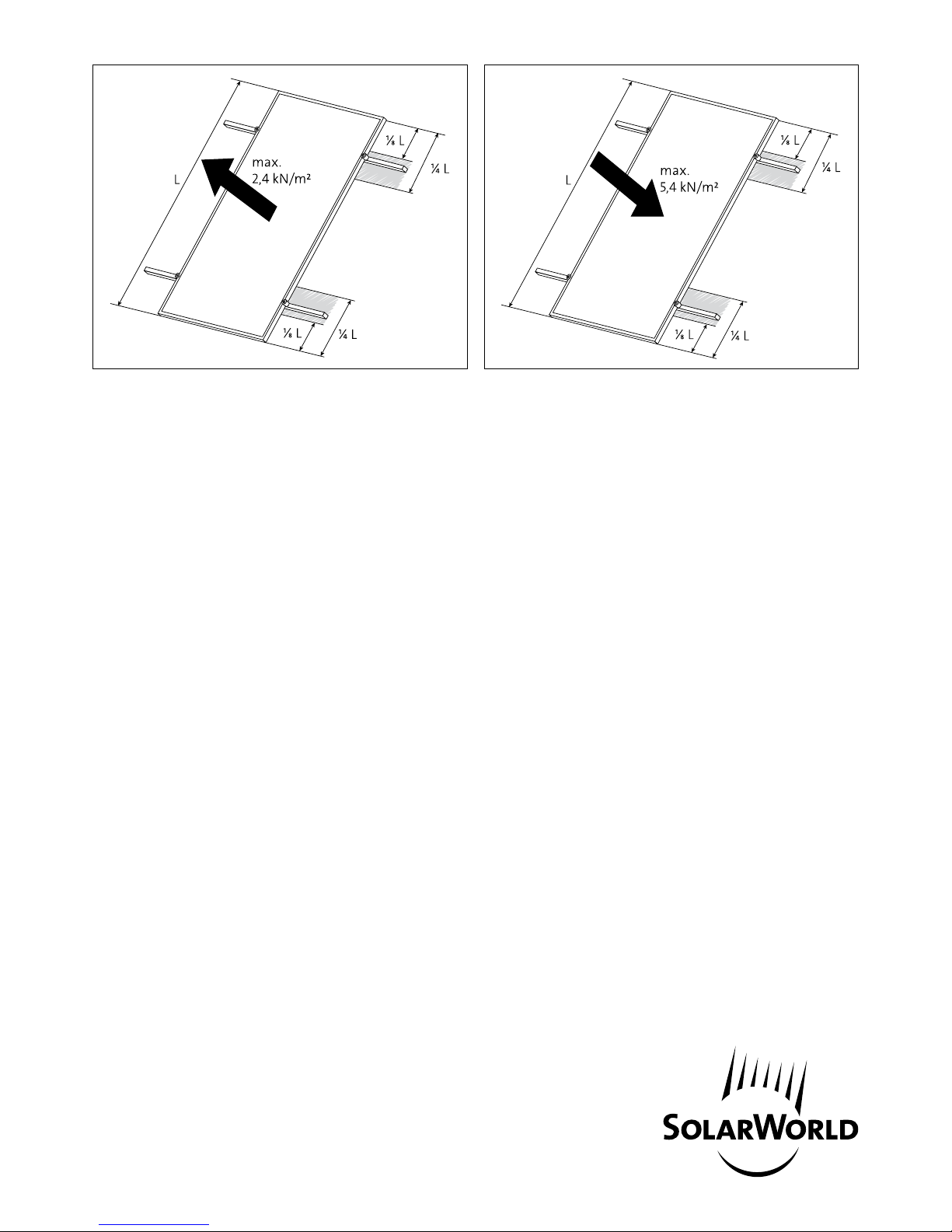

Mounting
The modules must be securely fixed at a minimum of 4 locations on the substructure. Fixing is only allowed in designated areas. These designated areas for fixing
are located on the module long sides. They are located between 1/8 of the module
length and 1/4 of the module length, measured from the module corner. Fixing the
module on its narrow sides is not sucient. As regards clamping the modules from
the front, the clamping area on the module frame must be at least 130 mm² for each
fixing point. The required clamping force is 100 N/mm². Do not drill any holes into the
module. Use corrosion-proof fixing material.
Electrical connection
The modules are provided with fac tory-assembled cables and connectors . Do not
open the junction box in any case. Connectors may only be connected under dry conditions. Make sure to avoid gaps in a plugged connection. Only singlecore solar cables
with an adequate cross-section (4 mm² minimum) and appropriate connectors may
be used for connecting the modules. Cables should be attached to the installation
system by means of UV-resistant cable ties. Exposed cables should be pro tected
against sunlight and damage by suitable prec autions (e.g. conduits) In order to limit
voltages released by indirect lightning shock, the area of all conductor loops must
be reduced to a minimum. Check that wiring is correct (polarity!) prior to starting
the generator.
Cleaning
On principle, the modules do no t need any cleaning if the tilt angle is sucient
(> 15°; self-cleaning by rain). In case of heavy contamination, we recommend cleaning
the modules with plenty of water (hose) without the addition of cleaning agents but
application of a sof t cleaning device (sponge). Never scrape or rub o dirt; this may
result in micro-scratches.
Maintenance
We recommend regular inspec tions of the system to ensure that:
1. All fixtures are securely tightened and corrosion-free;
2. Wiring is securely connected, properly arranged and free of corrosion;
3. Cables are free of damage;
Please also observe applicable standards.
Disclaimer of liability
SolarWorld AG do es not guarantee the operational capability and functionality
of modules if the instructions contained in the present user information are not
complied with. Since compliance with this guide and the conditions and methods
of installation, operation, use and maintenance of the modules are not checked or
monitored by SolarWorld AG, SolarWorld AG accepts no liability for damage arising
through improper use or incorrec t installation, operation, use or maintenance. Furthermore, liabilit y for infringements of patent law or of other third par ty rights arising from the use of the modules is excluded unless we are automatically liable by
law.
EN
Table: Recommended components for grounding in the US and Canada
Item Manufacturer/Description Tightening torque
Lay-In lug Ilsco GBL-4DB (E34440) 35 Ibf-in, 4-6 AWG str
25 Ibf-in, 8 AWG str
20 Ibf-in, 10-14 AWG sol/str
Socket head cap screw 10-24, 5/8", SS 18-8 62 Ibf-in (7.0 Nm)
Underwriters Laboratories Information (U.S. and Canada)
The solar module electrical characteristics are within +/-10% of the module label indicated values of Isc , Voc and Pmpp under Standard Test Conditions (irradiance of 100
mW/cm
2
, AM 1.5 spectrum, and a cell temperature of 25°C/7 7°F). Under normal conditions, a photovoltaic module is likely to exp erience conditions that produce more
current and/or voltage than repor ted at standard test conditions. Accordingly, the
values of Isc and Voc marked on this module should be multiplied by a factor of 1.25
when determining component voltage ratings, conductor capacities, fuse sizes, and
size of controls connected to the PV output. Refer to section 690-8 of the National Electric Code (NEC) for an additional multiplying factor of 125% (80% de-rating)
which may be applicable. Over-current protection shall be in accordance with the
requirements of Article 240 of the NEC. Conductor recommendations: 8-14 AWG
(1.5-10 mm2) USE-2 (nonconduit)/ THWN-2 (conduit ), 90°C wet rated. Cable conduits
should be used in locations where the wiring is accessible to children or small animals. Modification or tampering of diodes by unqualified per sonnel is not permitted. Please consult a SolarWorld Service Center for additional information regarding
diode replacement/repair.
To reduce the operating temp erature the module has to be mounted on any surface
with a minimum distance of 4 inches (10 cm).
In Canada the installation shall be in accordance with CSA C22.1, Safety Standard for
Electrical Installations, Canadian Electrical Code, Part 1.
PELIGRO!
Descarga eléctrica
Si se conec tan varios módulos en serie, las tensiones se suman y ello constituye
un riesgo. ¡No introduzca ninguna pieza conduc tiva en los enchufes y clavijas!
¡No instale los módulos, ni enchufe los conectores estándo húmedos! ¡Las
herramientas tienen que estar secas, así como las condiciones de trabajo!
Trabajo con tensión
¡Al trabajar con los cables, utilice equipamiento de seguridad (herramientas y
guantes aislantes)!
ATENCIÓN
No use módulos dañados. No desmonte los módulos. No quite ninguna pieza
ni la etiqueta de características colocada por el fabricante. No trate la parte
posterior con pintura, pegamentos u objetos puntiagudos.
ADVERTENCIA!
Arco eléctrico
Los módulos generan corriente continua cuando se exponen a la luz. Cuando se
abre un circuito eléc trico cerrado puede producirse un arco eléctrico peligroso.
No desconec te conductores bajo tensión.
Instalación segura
No realice los trabajos de instalación si existe viento fuerte. Asegúrese usted y
asegure a otras personas para evitar caídas. Evite posibles caídas de objetos. Proteja la zona de trabajo para que ninguna otra persona pueda resultar lesionada.
Protección contra incendios/explosiones
Los módulos no deben instalarse cerca de gases, vapores o polvos fácilmente
inflamables (p. ej. en gasolineras, depósitos de gas, instalaciones de pintura a
pistola, etc.). Se han de respetar las indicaciones de seguridad de otros componentes de la instalación. En el montaje han de cumplirse las regulaciones, disposiciones de obra y normas de prevención de accidentes que sean vigentes in situ.
En caso de instalación sobre el tejado, los módulos tienen que colocarse encima
de una cubierta resistente al fuego.
Desembalaje y almacenamiento transitorio
No utilice la caja de conexión como asa. No deposite los módulos bruscamente sobre suelos duros ni los dep osite en las esquinas. Evite dobleces. No pise los módulos.
No coloque ningún objeto encima de los módulos. No trate los módulos con objetos
puntiagudos. Guarde los módulos en condiciones secas.
Toma a tierra de módulo y bastidor
Se recomienda garantizar la toma a tierra funcional del bastidor de módulos metálico. Si existe un sistema ex terno de protección antirrayos, la instalación fotovoltaica
tiene que integrarse en el sistema de protección contra descargas directas de rayos.
Se han de cumplir las normas nacionales específicas
.
Toma a tierra en EE.UU. y Canadá
Los módulos pueden conec tarse a los orificios de tierra con un borne de toma a tierra
y un tornillo de cabeza con hexágono interior. Recomendamos el uso de los componentes especificados abajo. También se permite cualquier mé todo de toma a tierra
fotovoltaica autorizado por UL en EE.UU. y Canadá.
Condiciones ambientales adecuadas
El módulo está concebido para usarse en condiciones climáticas moderadas, y no
debe exponerse a luz concentrada, ni sumergirse o someterse a la incidencia permanente de agua (p. ej. proveniente de fuentes). Si el módulo entra en contacto con sal
o azufre (manantiales sulfurosos, volcanes), existe riesgo de corrosión.
El módulo no debe utilizarse en ámbitos marítimos (p. ej. barcos) o en el área de
automoción (vehículos). El módulo no debe someterse a influencias químicas extraordinarias (p. ej. emisiones producidas por fábricas). Si se emplean los módulos en
establos, se ha de mantener una distancia de 3.28 f t (1 m) con los orificios de ventilación; por otra parte, los módulos no han de utilizarse como cubierta directa en
establos.
Situación de montaje adecuada
Procure que el módulo cumpla los requisitos técnicos del sistema global. Los otros
componentes de la instalación no deben ejercer ninguna influencia mecánica o
eléctrica perjudicial sobre el módulo. Los módulos pueden doblarse si se someten
a cargas elevadas. Por esta razón, cerca de la parte posterior del módulo no deben
montarse elementos de sujeción u otros objetos puntiagudos (p. ej. abrazaderas de
cables en perfiles de montaje). En la conexión en serie sólo deben utilizarse módulos
con la misma intensidad eléctrica, y en la conexión en paralelo, módulos con la misma tensión. Los módulos no deben funcionar con una tensión mayor que la permitida
en el sistema. El orificio interior de la esquina del bastidor sirve para el desagüe, y no
debe taparse. Se recomienda anotar los números de serie en la documentación de
la instalación.
Montaje óptimo
Para evitar pérdidas de potencia, todos los módulos conectados en serie deberá
tener la misma orientación e inclinación. Los módulos deberán instalarse de forma
que no tengan sombras durante todo el año. Incluso las sombras parciales provocan
reducciones del rendimiento, y por tanto deben evitarse. La ventilación trasera evita
una acumulación de calor que reduce la p otencia.
Fijación
Los módulos tienen que fijarse de manera segura en al menos 4 puntos de la subestructura. La fijación sólo debe efectuarse en las zonas preestablecidas. Las zonas
para la fijación se encuentran en los lados largos del módulo, y oscilan entre 1/8 y 1/4
de la longitud del módulo, distancia medida desde la esquina del mismo. No basta
con la fijación en los lados cortos del módulo. Al apretar los módulos desde la parte
frontal, la super ficie de apriete en el bastidor del módulo por punto de fijación tiene
que ascender al menos a 130 mm². La fuerza de apriete necesaria asciende a 100 N/
mm². No realice perforaciones en el módulo. Utilice material de fijación anticorrosivo.
Conexión eléctrica
Los módulos están equipados de fábrica con cables y conectores. La caja de conexión
no debe abrirse. Los conectores sólo deben enchufarse en condiciones secas. Se ha
de procurar una conexión enchufable sin ranura. Para la conexión de los módulos
pueden utilizarse cables solares de una sección adecuada (al menos. 4 mm²) y conectores apropiados. Los cables deberían fijarse en el sistema de montaje con abrazaderas resistentes a rayos ultravioleta. Los cables al aire libre deberían protegerse
con medidas adecuadas (p. ej. tendido en tubos de plástico) contra radiación solar
directa y daños. Para reducir tensiones por impac tos de rayos indirec tos, la superficie de todos los bucles de conductores debe ser lo más pequeña posible. Antes de
la puesta en servicio del generador ha de verificarse la conexión correc ta (polaridad).
Limpieza
Si la inclinación es adecuada (mayor de 15°), no suele ser necesaria la limpieza de los
módulos (autolimpieza por lluvia). Si la suciedad es intensa, se recomienda una limpieza con agua abundante (manguera de agua) sin productos de limpieza y con un
aparato de limpieza protec tor (esponja). La suciedad no debe rascarse o restregarse
nunca cuando esté seca, pues se pueden producir microarañazos.
Mantenimiento
Se recomienda inspeccionar la instalación con regularidad:
1. Parada segura y ausencia de corrosión en todas las sujeciones
2. Conexión fiable, limpieza y ausencia de corrosión en todas las conexiones de cables
3. Integridad de los cables
Respete también las normas aplicables.
Exención de responsabilidad
SolarWorld AG no asume ninguna responsabilidad por las prestaciones de servicio y
funcionamiento de los módulos si no se siguen las indicaciones contenidas en esta
información de usuario. Habida cuenta de que SolarWorld AG no puede controlar o
vigilar el cumplimiento de esta información de usuario y de las condiciones y métodos
de la instalación, y del servicio, uso y mantenimiento de los módulos, SolarWorld
AG no asume ninguna responsabilidad por los daños deriv ados del uso contrario a
las disposiciones y de la instalación, servicio, uso o mantenimiento erróneo. Por otra
parte, el uso de los módulos excluye cualquier responsabilidad por violaciones de
derechos de la propiedad industrial o de terceras personas, siempre que para ello no
haya que asumirse ninguna responsabilidad obligatoria con fuerza de ley.
ES
Tabla: Componentes recomendados para toma a tierra en EE.UU. y Canadá
Pieza Fabricante/descripción Par de apriete
Borne de toma a tierra Ilsco GBL-4DB (E34440) 35 Ibf-in, 4-6 AWG str
25 Ibf-in, 8 AWG str
20 Ibf-in, 10-14 AWG sol/str
Tornillo de cabeza con
hexágono interior
10-24, 5/8", SS 18-8 62 Ibf-in (7,0 Nm)
Información de Underwriters Laboratories (EEUU y Canadá)
Las características eléctricas de los módulos solares están dentro de +/-10% de los
valores de Isc, Voc y Pmpp indicados en la etiqueta de los módulos en condiciones
estándar de prueba (irradiación de 100 mW/cm2, espectro AM: 1,5 y temperatura
celular de 25°C/77°F). En circunstancias normales, un módulo fotovoltaico puede
estar sometido a unas condiciones que pro ducen una corriente y/o tensión mayor
que la especificada en las condiciones estándar de prueba. Por consiguiente, los valores de Isc y Voc marcados en este módulo deberían multiplicarse por un factor de 1,25
al determinar los valores nominales de tensión del componente, la capacidad de los
conductores, la intensidad de los fusibles y el tamaño de los controles conectados
en la salida fotovoltaica. Para factores adicionales de multiplicación del 125% (disminución del 80%) que pueden aplicarse, consulte el apartado 690-8 del National
Electric Code (NEC). La protección de sobretensión tiene que estar de acuerdo con los
requisitos del artículo 240 de NEC . Recomendaciones para conductores: 8-14 AWG
(1,5-10 mm2) USE-2 (sin conducto)/THWN-2 (con conducto), dimensionamiento para
90°C con humedad Los conductos de cables deberían utilizarse en lugares donde el
cableado sea accesible para niños o animales pequeños. Se prohíbe la modificación
o manipulación de diodos por personal no cualificado. Si necesita más información
sobre la sustitución/reparación de diodos, consulte por favor con un centro de servicio de SolarWorld. Para reducir la temperatura de ser vicio, el módulo tiene que
montarse sobre cualquier superficie con una distancia mínima de 10 cm. En Canadá,
la instalación debe efectuarse de acuerdo con CSA C22.1, Safety Standard for Electrical Installations, Canadian Electrical Code, Part 1 (norma de seguridad para instalaciones eléc tricas, código eléctrico canadiense, parte 1).
PERICOLO!
Scariche elettriche
Il pericolo sorge quando si collegano in serie più moduli, generando così una
somma delle tensioni. Non inserire oggetti conduttori di corrente nelle spine e
nelle prese! Non collegare ai moduli fotovoltaici cavi con spine e prese bagnate!
Attrezzi e ambiente di lavoro devono essere asciutti!
Lavorare sotto tensione
Eseguire tutti gli interventi di cablaggio utilizzando utensili e indumenti di sicurezza (attrezzi isolati, guanti isolanti, ecc.)!
ATTENZIONE
Non utilizzare moduli danneggiati. Non smontare i moduli. Non rimuovere componenti o targhe applicati dal costruttore. Non intervenire sul lato poteriore dei
moduli con colori, collanti o oggetti appuntiti.
AVVERTENZA!
Arco elet trico
In esposizione alla luce solare, i moduli fotovoltaici generano corrente continua.
Aprire un circuito chiuso può generare un arco elet trico pericoloso. Non staccare/interrompere mai cavi che conducono corrente.
Installazione sicura
Non eseguire l’installazione in caso di vento forte. Garantire la sicurezza di se
stessi e degli altri operatori contro il rischio di cadute dall’alto. Evitare la caduta
di oggetti. Assicurarsi che l’area di lavoro non sia accessibile a terzi che potrebbero riportare delle lesioni.
Protezione antincendio/antiesplosione
Non istallare i moduli fotovoltaici in vicinanza di polveri, vapori o gas facilmente
infiammabili (ad es. distributori di benzina, serbatoi di gas, impianti di verniciatura). Attenersi ai consigli di sicurezza di altri eventuali componenti dell’impianto.
Durante il montag gio, osservare le regole, le norme cos truttive e le disposizioni
per la prevenzione di incidenti in vigore a livello locale. I moduli, in caso di installazione sul tetto, devono essere montati sopra un supporto resistente al fuoco.
Disimballaggio e immagazzinamento temporaneo
Non utilizzare la scatola di giunzione come manico. Non depositare bruscamente
i moduli su superfici dure o sugli angoli dei moduli. Non depositare i moduli uno
sull’altro senza protezione. Non salire sui moduli. Non appog giare oggetti sopra i
moduli. Non intervenire sui moduli con oggetti appuntiti. Immagazzinare i moduli
in luogo asciutto.
Messa a terra del modulo e della cornice
Si consiglia di realizzare la messa a terra funzionale della cornice metallica del modulo. Qualora sull’edificio sia presente o sia previsto un sistema parafulmine esterno,
l’impianto PV deve essere integrato nel sistema di protezione contro i colpi di fulmine
diretti. Devono essere rispettate, in tal senso, le norme specifiche del Paese.
Messa a terra in USA e Canada.
I moduli possono essere collegati tramite dei morsetti o una vite a brugola ai fori
negli angoli del modulo, appositamente pensati per la messa a terra. Si consiglia l’uso
dei componenti sotto indicati. Tutti i metodi di messa a terra PV approvati UL sono
accettati anche negli USA e in Canada.
Condizioni ambientali idonee
Il modulo è progettato e realizzato per l’impiego in condizioni climatiche moderate.
Non esporre il modulo alla luce concentrata. Il modulo non va né immerso nell`acqua
né sot toposto a continui bagni d’acqua (ad es. fontane). L’esposizione a sale e zolfo
(sorgenti sulfuree, vulcani) comporta il rischio di corrosione. I moduli non devono
essere utilizzati in campo marittimo (ad es. barche) o nel trasporto su strada (veicoli).
Il modulo non deve essere esposto a sostanze chimiche straordinarie (ad es. emissioni di fabbriche e impianti produt tivi). In caso d`installazione dei moduli su stalle/
scuderie, va mantenuta una distanza di 1 m dalle aperture del sistema di ventilazione,
i moduli inoltre non devono sostituire il tetto delle stalle/scuderie.
Installazione idonea
Accertarsi che il modulo fotovoltaico sia conforme ai requisiti tecnici dell’intero
sistema. Gli altri componenti dell’impianto non devono esercitare eetti dannosi
di natura meccanica o elettrica sul modulo stesso. I moduli, se sottoposti a carichi
eccessivi, possono piegarsi. Perciò non devono essere montati vicino al lato posteriore del modulo elementi di fissaggio con spigoli o altri ogget ti appuntiti (ad es.
fascette stringicavo sui profili di montag gio). Per il collegamento in serie si possono
impiegare solo moduli fotovoltaici con lo stesso amperaggio, per il collegamento in
parallelo solo moduli fotovoltaici con la stessa tensione. I moduli non devono essere
sottoposti ad una tensione superiore a quella autorizzata per il sistema. L’apertura
posta all’interno dell’angolo della cornice serve per lo scarico dell’acqua e perciò non
deve essere chiusa. Si consiglia di trascrivere nella documentazione dell’impianto i
numeri seriali.
Montaggio ottimale
Per evitare perdite di rendimento, tutti i moduli collegati in serie dovrebbero avere
stessa inclinazione e stesso orientamento. I moduli devono essere installati in modo
tale da non risultare in ombra in nessun periodo dell’anno. Ombreg giamenti anche
parziali riducono il rendimento dell’impianto e vanno evitati. Una buona ventilazione
sul retro del modulo evita l´accumulo di calore e quindi la riduzione della potenza.
Montaggio
Ogni modulo deve essere fissato in modo sicuro alla struttura sottos tante in un minimo di 4 punti. Il montaggio può avvenire soltanto nei punti previsti a tal scopo, ossia
sui lati lunghi del modulo. I punti di fissaggio sono posizionati tra 1/8 e 1/4 della lunghezza del modulo, misurando a partire dall’angolo del modulo. Il fissaggio sui lati
corti non è suciente. Per il fissaggio del modulo sulla parte anteriore, la superficie
di bloccaggio sulla cornice del modulo deve misurare almeno 130 mm² per ogni punto di fissaggio. La forza di serraggio deve essere di 100 N/mm². Non praticare fori sul
modulo. Utilizzare materiali di fissaggio anticorrosione.
Cablaggio
I moduli sono forniti con cavi e connettori preinstallati. La sc atola di connessione
non deve essere aperta. Collegare i connettori solo in assenza di umidità. Accertarsi
che il collegamento non presenti fessure o intervalli. Per il collegamento dei moduli
utilizzare solo cavi solari monofilo con sezione adeguata (almeno 4 mm²) e connettori idonei. I cavi dovrebbero essere fissati al sistema di montaggio con fascette resistenti ai raggi UV. I cavi scoperti devono essere protetti adeguatamente dalla luce
solare diretta e da danneggiamenti (ad es. inserendoli in tubi di plastica). Per ridurre
il voltag gio di scariche atmosferiche indirette, è necessario ridurre la formazione di
spire con i conduttori. Prima di met tere in funzione il generatore, controllare che la
polarità sia corretta.
Pulizia
L’inclinazione suciente (superiore a 15°) non necessita generalmente la pulizia dei
moduli (autopulizia con acqua piovana). In caso di accumuli di sporco, si consiglia la
pulizia con acqua abbondante (tubo di gomma) senza detergenti e con uno strumento delicato (spugna). Mai strofinare o grattare lo sporco secco. Possono formarsi dei
microgra.
Manutenzione
Si consiglia di ispezionare l’impianto con regolarità:
1. che tutti i fissaggi abbiano tenuta sicura e siano privi di corrosione
2. che tut ti i collegamenti dei cavi siano sicuri, puliti e privi di corrosione
3. che i cavi non presentino danneggiamenti di alcun tipo
Osservare, inoltre, le norme previste in materia.
Esclusione di responsabilità
La SolarWorld AG declina ogni responsabilità per l’impiego e il funzionamento dei
moduli in caso di mancato rispetto delle avver tenze contenute in queste informazioni d’uso. Siccome l´adempimento delle presenti informazioni e delle condizioni
e metodi d’installazione, d’esercizio, d’impiego e di manutenzione dei moduli non
può essere controllata o monitorata da SolarWorld AG, la stessa non si assume alcuna responsabilità per danni dovuti ad uso improprio o ad errori nell’installazione,
nell’esercizio, nell’impiego o nella manutenzione dei moduli. Si esclude inoltre ogni
responsabilità di SolarWorld AG per violazione di diritti di brevetto o di diritti di terzi
che risultino dall’impiego dei moduli, eccettuato il caso in cui tale responsabilità sia
legalmente prescritta.
IT
Tabella: componenti di messa a terra raccomandati in USA e Canada
Denominazione Produttore/Descrizione Coppia di serraggio
Morsetto di messa a terra Ilsco GBL-4DB (E34440) 35 Ibf-in, 4-6 AWG str
25 Ibf-in, 8 AWG str
20 Ibf-in, 10-14 AWG sol/str
Vite a brugola 10-24, 5/8", SS 18-8 62 Ibf-in (7,0 Nm)
DANGER !
Électrocution
Lorsque plusieurs panneaux sont connectés en parallèle, les courants se cumulent et présentent un danger. Ne pas introduire des pièces élec tro-conductrices
dans les fiches et douilles ! Ne montez pas les panneaux solaires et les câbles
avec des douilles et fiches humides ! Les outils et les conditions de travail doivent
être à sec !
Travail sous tension
Lorsque vous eec tuez des travaux sur les câbles, utilisez les équipements de
protection (outils isolés, gants isolés, etc.) !
ATTENTION
N’utilisez pas des panneaux endommagés. Ne démontez pas les panneaux.
N’enlevez jamais les pièces ou plaques d ’identification apposées par le fabricant. Ne traitez pas le dos des panneaux avec de la peinture, des colles ou des
objets pointus .
ATTENTION !
Arc électrique
Les panneaux génèrent du courant continu lorsqu’ ils reçoivent de la lumière. La
rupture d‘un circuit électrique peut produire un arc élec trique dangereux. Ne
pas couper des lignes por teuses de courant.
Montage en sécurité
Ne pas procéder à l’ installation lors de vents for ts. Sécurisez vous et les autres
personnes contre les chutes. Assurez-vous que le matériel et les outils sont attachés et ne risquent pas de tomber sur quelqu’un. Délimitez la zone de travail afin
d’évi ter que d’autres personnes ne soient blessées.
Protection contre le feu et contre le danger d‘explosion
Les panneaux ne doivent pas être installés à proximité de gaz, vapeurs ou poussières inflammables (par exemple stations d‘essence, conteneurs de gaz, installations de peinture au pistolet). Les consignes de sécurité des autres composants
du système doivent également être respectées. Il est impératif, lors du montage,
d‘observer les normes, les directives en matière de construction, et les consignes
de prévention des accidents localement applicables. Les panneaux doivent être
posés, lors de leur Installation sur le toit, sur une surface résistant au feu.
Déballage et stockage provisoire des panneaux
Ne pas utiliser la boîte de raccordement comme poignée pour porter les panneaux.
Ne pas poser les panneaux rudement sur le sol dur ou sur leurs angles. Ne pas marcher sur les panneaux. Ne pas déposer des objets sur les panneaux. Ne pas mettre les
panneaux en contact avec des objets pointus. Stocker les panneaux dans un lieu sec.
Mise à la terre du panneau et du cadre
Il es t recommandé de mettre à la terre le cadre métallique du panneau. S‘il y a un
sytème paratonnerre extérieur, l‘installation photovoltaïque doit être intégré e dans
le concept de protec tion contre une action directe de la foudre. Il faudra ici respecter
les normes spécifiques à chaque pays.
Mise à la terre aux États-Unis et au Canada
Les panneaux peuvent être reliés aux trous de mise à la terre à l’aide d’une borne
de terre et une vis à six pans creux. Nous recommandons d’utiliser les composants
présentés dans la liste ci-dessous. Toute méthode de mise à la terre PV agréée par UL
convient également pour une utilisation aux États-Unis et au Canada.
Conditions ambiantes appropriées
Le panneau a é té conçu pour être utilisé dans des conditions climatiques modérées.
Le panneau ne doit pas être exposé à la lumière concentrée. Il ne doit ni être immergé
dans l’eau, ni exposé constamment à de l‘eau (par exemple par des fontaines). Lorsque le panneau entre en contact avec le sel ou le soufre (sources de soufre, volcans),
il y un risque de corrosion. Le panneau ne doit pas être utilisé dans un contexte maritime (par exemple des bateaux) ou dans un contexte de moyens de locomotion (véhicules). Il faut éviter d’exposer le panneau à des quantités extrêmement élevées de
substances chimiques (par exemple les émissions d’installations de produc tion). Si
on utilise les panneaux pour des bâtiments pour les animaux (étables), il faut respecter une distance de 3.28 ft (1 m) par rapport aux ouver tures d‘aération ; de plus, ils ne
doivent pas être utilisés comme toit direct sur de tels bâtiments.
Installation appropriée
Veillez à ce que le panneau réponde aux exigences techniques du système tout
entier. Les autres composants de l’installation ne devraient produire aucun eet
nocif, mécanique ou électrique, sur le panneau. Les panneaux peuvent se courber
si les contraintes sont élevées. C‘est pourquoi, à proximité de la face arrière du panneau, il ne doit y avoir aucun élément de fixation acéré ou autres objets pointus
(par exemple serre-câbles sur des profils de montage). Lors d’un couplage en série,
tous les panneaux doivent avoir le même ampérage, lors d’un couplage en parallèle,
ils doivent avoir la même tension. Il ne faut jamais opérer les panneaux avec une
tension plus élevée que la tension de sys tème autorisée. L‘ouverture tournée vers
l‘intérieur de l‘élément d‘angle du cadre ser t à évacuer l‘eau et ne doit pas être fermée. Nous vous recommandons de noter le numéro de série pour la documentation
de votre système.
Montage optimal
Lors d’un couplage en série, vous devriez veiller à ce que tous les panneaux aient la
même orientation et inclinaison afin d’éviter des pertes de puissance. Les panneaux
doivent être installés à un endroit sans ombrage pendant toute l’année. L’ombrage
même partiel entraîne une réduction du rendement et doit être évité. Une aération
arrière permet d’éviter l’accumulation de chaleur qui pourrait réduire le rendement.
Fixation
Chaque panneau doit être fixé de manière sûre sur la sous-construction sur quatre
points au minimum. La fixation ne doit se faire que dans les zones prédéterminées.
Ces zones de fixation se trouvent sur les côtés longs du panneau. Elles se situent
entre 1/8 et 1/4 de la longueur du panneau, mesurés depuis l‘angle du panneau. Une
fixation sur les côtés court s du panneau ne sut pas. Lors du serrage des panneaux
de devant, la surface de serrage sur le cadre de panneau doit être d‘au moins 130 mm²
environ par point de fixation. La force de serrage nécessaire est de 100 N/mm². Ne
faites aucun perçage sur le panneau. Utilisez un matériau de fixation anticorrosion.
Branchement électrique
En usine, les panneaux ont été munis de câbles et de connec teurs. En aucun cas, la
boîte de raccordement devra être ouverte. Ne brancher les connecteurs à fiches que
s‘ils sont secs. Assurez-vous que la connexion soit sans interstices. Pour le branchement des panneaux, n’utilisez que les câbles solaires à un conducteur d‘un diamètre
d‘au moins 4 mm et les prises appropriées. Les câbles doivent être fixés au système
de montage avec des serre-câbles résistant aux UV. Les c âbles exposés à l‘air libre
doivent être protégés par des dispositifs appropriés (par exemple par des tubes en
plastique en guise de gaines). Afin de minimiser les tensions résultant de coups de
foudre indirects, il faut que la surface de toutes les boucles conductrices soit la plus
faible possible. Avant de mettre en service les générateurs, veillez à ce que les connexions (polarité !) soient correctes.
Nettoyage
Si l’inclinaison est susante (supérieure à 15°), un nettoyage des panneaux, en règle
générale, n’est pas nécessaire (eet d’auto-nettoyage par la pluie). En cas de fortes
salissures, nous vous recommandons de nettoyer les panneaux avec beaucoup d’eau
(tuyau d’arrosage), sans détergent en utilisant un dispositif de nettoyage souple
(éponge). En aucun cas, la saleté ne doi t être grattée ou frot tée à sec, car ceci entraînerait des micro-rayures.
Entretien
Nous vous recommandons d’inspecter le système à intervalles réguliers pour vérifier si :
1. toutes les fixations sont bien serrées e t sûres et ne présentent pas de corrosion ;
2. tous les raccordements de câbles sont sûrs, serrés, propres et ne présentent pas
de corrosion ;
3. les câbles sont tout à fait intacts ;
Veillez à l’observation des normes applicables.
Exclusion de responsabilité
SolarWorld AG ne garantit pas l’utilisation et la fonctionnalité des panneaux, si cette
notice technique et les renseignements qu’elle contient ne sont pas respectés. Etant
donné que le respect de cet te notice technique et des conditions et méthodes relatives à l’installation, l’opération, l’utilisation et l’entretien des panneaux ne peut pas
être contrôlé ni surveillé par SolarWorld AG, SolarWorld AG n’accepte aucune responsabilité concernant les dommages résultant d’un usage inapproprié, d’une installation fautive, d’une opération, d’un usage ou d’un entretien inadéquat. En outre, la
responsabilité pour la violation des droits de brevet ou la violation des droits de tiers
résultant de l’utilisation des panneaux est exclue, sauf lorsque une responsabilité de
notre part es t impérative suivant la loi.
FR
Tableau : composants recommandés pour la mise à la terre aux États-Unis
et au Canada
Article Fabricant/ Description Couple de torsion
Borne de terre Ilsco GBL-4DB (E34440) 35 Ibf-in, 4-6 AWG str
25 Ibf-in, 8 AWG str
20 Ibf-in, 10-14 AWG sol/str
Vis à six pans creux 10-24, 5/8", SS 18-8 62 Ibf-in (7,0 Nm)
Information Underwriter’s Laboratories (Etats-Unis et Canada)
Les caractéristiques électriques du panneau solaire se trouvent dans le rayon +/-10%
des valeurs indiquées du panneau par Isc, Voc et Pmpp dans des conditions normales
d’essai (niveau d’irradiance de 100mW/cm
2
, spectre AM1.5 et une température des
cellules de 25°C). Dans des conditions normales, un panneau photovoltaïque sera
probablement exposé à des conditions produisant plus de courant et/ou de tension
qu’indiqué pour les conditions normales d’essai. Par conséquent, les valeurs d’Isc et
de Voc indiquées sur ce panneau doivent être multipliées par le facteur 1,25 lors de la
détermination de la tension nominale, des capacités de conducteur, du calibre des
fusibles et de la taille des commandes en relation avec le rendement du système
photovoltaïque. Nous renvoyons au paragraphe 690-8 du National Electric Code
(NEC = Code national élec trique) pour un facteur de multiplication supplémentaire
de 125%
(80% de derating) qui pourra s’appliquer. La protection contre les surinten-
sités de courant devrait être faite conformément aux exigences de l’article 240 du
Code national électrique. Recommandations relatives au conducteur : 8-14 AWG
(1,5-10 mm
2
) USE-2 (non conducteur)/THWN-2 (conducteur), ser vant dans les milieux
humides à 90°C. Des gaines de protec tion doivent être utilisées dans des locaux
ou le câblage est accessible aux enfants ou aux petits animaux. Toute modification ou manipulation des diodes par des personnes non qualifiées n’est pas permise.
Pour toute information supplémentaire concernant le remplacement/réparation de
diodes, veuillez vous adresser au SolarWorld Service.
Afin de réduire la température de fonctionnement, le panneau doit être monté sur
une quelconque surface avec une distance de 4 pouces (10 cm) au minimum.
Au Canada, l‘installation doit être conforme au Code canadien de l‘électricité, première partie, norme de sécurité relative aux installations électriques (CSA C22.1).
GEVAAR!
Elektrische schok
Indien er verschillende modules in serie worden geschakeld, culmineert de spanning en vormt deze een gevaar. Steek geen elektrisch geleidende onderdelen in
de stekkers en de contactdozen. Monteer zonnemodules en kabels niet met natte stekkers en contactdozen! Zorg voor droge gereedschappen en droge arbeidsomstandigheden!
Onder spanning werken
Gebruik een veiligheidsuitrusting bij werkzaamheden aan de leidingen (geïsole erd gereedschap, isolatiehandscho enen, enz.)!
OPGELET
Gebruik geen beschadigde modules. Het is verboden de modules te demonteren. Het is niet toegestaan onderdelen of typeplaatjes te verwijderen die door
de fabrikant zijn aangebracht. Het is niet toegestaan de achterzijde met ver f,
lijmmiddelen of spitse objecten te bewerken.
WAARSCHUWING!
Vlamboog
De modules produceren gelijkstroom bij lichtinval. Wanneer een gesloten stroomkring wordt geopend, kan er een gevaarlijke vlamboog ontstaan. Scheid geen
leidingen die onder spanning staan.
Installatieveiligheid
Voer geen installatiewerkzaamheden uit bij harde wind. Voorzie uzelf en andere
personen van een valbeveiliging. Voorkom dat voorwerpen onopzettelijk naar
beneden vallen. Scherm het werkgebie d af, zodat geen andere personen letsel
kunnen oplopen.
Beveiliging tegen brand/ontplong
De mo dules mogen niet in de buur t van licht ontvlambare gassen, dampen of
stof (bijv. tankstations, gastanks, ver fspuitinstallaties) worden geïnstalleerd.
Het is verplicht de veiligheidsinstructies van andere installatieonderdelen in
acht te nemen. Bij montage dienen de plaatselijk geldende normen, bouwbepalingen en ongevallenpreventievoorschriften te worden nageleefd. De modules
moeten bij installatie op het dak op een brandbestendige ondergrond worden
geplaatst.
Uitpakken en tijdelijke opslag
Gebruik de aansluitdoos niet als greep. Zet de modules niet hard neer op de harde
ondergrond of op de hoeken. Plaats de modules niet onbeschermd op elkaar. Ga niet
op de modules staan. Leg geen objecten op de modules. Bewerk de modules niet met
spitse voor werpen. Sla de modules droog op.
Module en frame aan de aarde leggen
Er wordt aangeraden te zorgen voor de functionele aarding van het metalen mo duleframe. Indien er een externe bliksemafleider beschikbaar is, moet de PV-installatie
worden geïntegreerd in het veiligheidsconcept tegen rechtstreekse blikseminslag.
Neem daarbij de normen in acht die specifiek zijn voor de regio.
Aan de aarde leggen in de VS en Canada
De modules kunnen me t een aardingsklem en een inbusschroef op de aardingsopeningen worden aangesloten. Wij raden aan de hieronder vermelde onderdelen te
gebruiken. Alle UL-geaccepteerde PV-aardingsmethoden zijn ook in de VS en Canada
geoorloofd.
Geschikte omgevingscondities
De module is bestemd voor gebruik in een gematigd klimaat. Het is niet toegestaan
de module bloot te stellen aan geconcentreerd licht. Het is evenmin toegestaan de
module onder te dompelen of bloot te stellen aan een continue waterstroom (bijv.
door fonteinen). Wanneer de module door zout of zwavel wordt belast (zwavelbronnen, vulkanen) is er risico op corrosie. Het is niet toegestaan de module op zee (bijv.
boten) of in de automobielbranche (voertuigen) te gebruiken. Het is niet toegestaan
de module bloot te stellen aan bijzondere chemische belastingen (bijv. uitstoot door
productiebedrijven). Wanneer de module in stallen wordt gebruikt, dient er een
afstand van 1 m tot de ventilatieopeningen te worden aangehouden. Verder is het
niet toegestaan de modules als directe dakbedekking op stallen te gebruiken.
Geschikte inbouwtoestand
Let erop dat de module voldoet aan de technische vereisten van het totale systeem.
Het is niet toegestaan dat andere installatiecomponenten een beschadigende
mechanische of elektrische invloed op de module uitoefenen. Modules kunnen bij
hoge belasting doorbuigen. Om die reden is het niet toegestaan in de buurt van de
achterzijde van de module bevestigingscomponenten met scherpe randen of andere
spitse objecten (bijv. kabelbinders op montageprofielen) te monteren. Bij serieschakeling mogen slechts modules met dezelfde stroomsterktes worden gebruikt; bij
parallelschakeling zijn dit alleen modules met dezelfde spanning. Het is niet toegestaan de modules met een hogere spanning te exploiteren dan de toegelaten
systeemspanning. De opening aan de binnenzijde van het framehoekstuk is bestemd
voor afwatering. Dicht deze niet af. Om de installatie te kunnen registreren wordt
geadviseerd het serienummer te noteren.
De beste montage
Om prestatieverlies te voorkomen dienen alle in serie geschakelde modules dezelfde
uitlijning en dezelfde hoek te hebben. De modules dienen te worden geïnstalleerd op
een plaat s die het gehele jaar door schaduwvrij is. Ook gedeeltelijke schaduw leidt
tot vermogensverlies en dient te worden vermeden. Een secundaire ventilatie voorkomt warmteophoping die leidt tot productieverlies.
Bevestiging
De modules moeten elk vast worden bevestigd aan ten minste 4 punten op de onderste constructie. Het is alleen toegestaan de bevestiging uit te voeren in de aangeduide zones. D e bevestigingszones bevinden zich aan de lange zijden van de module.
Deze liggen tussen 1/8 van de lengte van de mo dule en 1/4 van de lengte van de
module, gemeten vanuit de hoek van de module. Het is niet voldoende alleen een
bevestiging aan de korte zijden van de module te realiseren. Wanneer de module
aan de voorzijde moet worden geklemd, moet het klemvlak op het moduleframe
per bevestigingspunt ten minste 130 mm² zijn. De vereiste klemkracht is 100 N/mm².
Maak geen boorgaten in de module. Gebruik roest vrij bevestigingsmateriaal.
Elektrische aansluiting
De modules zijn af fabriek voorzien van kabels en stekkers. Het is niet toegestaan de
aansluitdoos te openen. Steek stekkers alleen in droge toestand in elkaar. Le t erop
dat er geen spleten tussen de stekkerverbindingen zitten. Voor het aansluiten van de
modules mogen alleen eenaderige kabels voor zonne-installaties worden gebruikt
met voldoende de diameter (min. 4 mm²) en passende s tekkers. De kabels dienen
met UV-bestendige kabelbinders op het montagesysteem te worden bevestigd.
Blootliggende kabels dienen door passende maatregelen (bijv. plaatsing in kunststof buizen) tegen directe zonnestralen en beschadiging te worden beschermd. Om
spanningen door indirecte blikseminslag te verkleinen, moe ten de opper vlakte van
alle kabellussen zo klein mogelijk zijn. Voor ingebruikname van de generator dient de
correcte schakeling (polariteit!) te worden gecontroleerd.
Reinigen
Wanneer de hellingshoek groot genoeg is (groter dan 15°), is reiniging van de module
doorgaans niet vereist (zelfreinigend door regen). Bij sterke ver vuiling wordt reiniging met veel water (waterslang) zonder reinigingsmiddelen en met een schoonmaakvoorwerp (spons) aanbevolen. Krab of wrijf vuil nooit droog af. Er kunnen dan
microscopisch kleine krassen ontstaan.
Onderhoud
Wij raden aan de installatie periodiek te inspecteren:
1. veilige vergrendeling en roestvrije bevestigingen;
2. veilige aansluiting, schone en roestvrije kabelaansluitingen;
3. onbeschadigde kabels;
Neem ook de geldende normen in acht.
Uitsluiting aansprakelijkheid
SolarWorld AG is niet aansprakelijk voor het gebruik en het goed functioneren van
de module, wanneer er wordt afgeweken van de instructies die in deze gebruikersinformatie worden vermeld. Aangezien de naleving van deze gebruikersinformatie en
voorwaarden en methoden van installatie, bedrijf, gebruik en onderhoud door SolarWorld AG niet kan worden gecontroleerd of geobser veerd, is SolarWorld AG niet aansprakelijk voor schades die door het niet gebruiken conform de voorschrif ten, een
verkeerde installatie, exploitatie, gebruik of onderhoud ontstaan. Bovendien wordt
de aansprakelijkheid voor octrooirechtelijke schendingen of schendingen van andere
rechten van derden, die door het gebruik van de module ontstaan, uitgesloten, voor
zover hiervoor niet conform de wetgeving verplichte aansprakelijkheid geldt.
NL
Tabel: de aanbevolen componenten voor aarding in de VS en Canada
Component Fabrikant/beschrijving Aanhaalkoppel
Aardingsklem Ilsco GBL-4DB (E34440) 35 Ibf-in, 4-6 AWG str
25 Ibf-in, 8 AWG str
20 Ibf-in, 10-14 AWG sol/str
Inbusschroef 10-24, 5/8", SS 18-8 62 Ibf-in (7,0 Nm)
Εάν ενεργοποιηθούν περισσό τερα Φ/Β πλαί σια σε σειρά, τ ότε οι τάσεις
αθροί ζονται και απο τελούν κίνδυνο. Μην εισάγε τε στα βύσμα τα και τις υποδοχές
ηλεκ τρικά αγώγιμα εξαρτήματα! Μη συνα ρμολογείτε τα Φ/Β πλαί σια και τις
καλωδιώσεις με υγρά βύσμα τα και υποδοχές! Τα εργα λεία και οι συνθήκες
εργασί ας πρέπει να είνα ι στεγ νά.
Σε περ ίπτω ση εργασ ιών στις καλωδιώσεις χρησιμοποιείτε εξοπλισμό ασφαλείας
(μονωμ ένα εργαλεία, μονωτικά γάν τια κτλ.)!
Μη χρησιμοποιείτ ε χαλασμέ να Φ/Β πλαίσ ια! Μην αποσυναρμολογείτε τα Φ/Β
πλαί σια! Μην απομακρύνετε κανέ να εξά ρτημα του κατασ κευαστ ή ή ετικέτα
τεχ νικών χαρακτηρ ιστι κών! Μην κατεργάζεσ τε την πίσω π λευρά μ ε χρώμ α,
κόλλ ες, ή αιχμηρά αν τικείμεν α!
Κατά την πρ όσπτ ωση φωτός σε αυτά, τα Φ/Β πλ αίσια παράγουν συνεχές ρεύμα.
Κατά τη διακοπή ε νός κλεισ τού ηλεκτρικού κυκ λώματος μπορεί να δημιουργηθεί
επικίνδυνο ηλεκτρ ικό τόξο. Μη διακόπτ ετε καλωδιώσεις που διαρρέονται από
ηλεκ τρικό ρεύμα!
Μη διεξάγετε εργασί ες εγκα τάστασης , όταν πνέει δυνατός άνεμο ς! Ασφαλί στε
τόσο τον εαυ τό σας όσο και ά λλους από τυχόν πτώ ση! Εμπο δίστε πιθανή π τώση
αντικειμένων! Ασφα λίστ ε την περιοχ ή εργασίας, ώστε να αποκλεισθεί ο
τραυμα τισμός άλ λων ατόμων!
Τα Φ/Β πλαίσ ια δεν επιτρέπ εται να τοποθε τούνται κοντά σε εύφλεκτα αέρια,
ατμούς ή σκόνες (π.χ. πρατήρια βενζίνης, δοχεία αερίων, μονάδ ες εκτόξευσης
χρώμ ατος). Πρέπει να ακολουθούν ται οι υποδείξει ς ασφα λείας ά λλων
συνισ τωσών της εγκατάστασης. Κατά την εγκα τάσταση θα πρέπει να δίνεται
προσο χή στην τήρηση των τοπικών ισ χυόντων προτύπων, κατασκευασ τικών
κανονι σμών και προδι αγραφών πρόληψης ατυχημάτων. Σε περίπτωση εφαρμογής
σε στέγη, τα Φ/Β πλαίσια πρ έπει να τοποθετηθούν επάνω σε μια πυρί μαχη βάση.
Μη χρησιμοποιείτε την υποδοχή σύνδεσης ως λαβή! Ακουμπ άτε τα Φ/Β πλαίσια μαλ ακά
σε σκληρό έδαφος κα ι μην τα ακουμπάτε πάνω σ τις άκρες τους! Μην τοποθε τείτε τα
Φ/Β π λαίσια το ένα πά νω σ το άλλο χωρίς προστασία! Μην πα τάτε τα Φ/Β πλαίσι α!
Μην ακουμ πάτε αντικείμενα ε πάνω στα Φ/Β πλαίσια! Μην κατεργ άζεστ ε τα Φ/Β
πλαί σια με αιχμηρά αντ ικείμ ενα! Αποθηκεύετ ε τα Φ/Β πλαί σια σε στεγ νό χώρο.
Συνισ τάται να εξασφαλ ίζετε τη γεί ωση λειτουργία ς του μ εταλλικού πλαισ ίου.
Εάν υπάρχει εξωτ ερικό σύστημα αντικεραυνικής προστασίας, η φωτοβολταϊκή
εγκατ άστασ η θ α πρέπει να ενσωμα τωθεί σ το σχέδιο προσ τασίας από άμεσα
χτυπήματα κεραυνών. Τηρείτε τ α εκάστοτε εθνι κά πρότυπα!
Τα Φ/Β π λαίσια μπορούν ν α συνδεθούν στις οπ ές γείωσης μ ε τη βοήθεια ενός
ακροδέκτη μ ε εσοχή και ενός κοχλί α κυλινδρι κής κεφα λής εσωτερικού εξαγώνου.
Η χρήση των εξαρτημάτων συνι στάται να γίνετα ι κατά τον τρόπο που αναφέρε ται
παρακάτω. Όλ ες οι εγκ εκριμ ένες α πό το UL μέθοδοι γείωσης είναι επί σης αποδεκτ ές
στις ΗΠΑ και τον Καναδά.
Το Φ/Β πλαίσ ιο προβλέπ εται για χρήση σε μέρη με εύκρατες κλιμα τικές συνθήκες.
Το Φ/Β π λαίσιο δεν πρ έπει να εκτίθεται σε συγκεντρωμένο φως. Το Φ/Β πλαίσιο δε ν
πρέπ ει να βυθ ίζετα ι σε νερό ή να εκτίθε ται σε συνε χή πτώση νερού (π.χ. συντριβάνι).
Σε περίπ τωση έκθεσης σε αλάτι ή θείο (πηγές θείου, ηφαίστεια) υπάρχει κίνδυνος
διάβρωσης. Το Φ/Β πλαίσιο δεν π ρέπει να εφαρμ όζετα ι σε θαλάσσιο περιβάλ λον (π.χ.
σκάφη) ή σε οχήματα. Το Φ/Β πλαί σιο δ εν επιτρέπε ται να εκτίθε ται σε εξαιρε τικές
χημικ ές ε πιβαρύνσει ς (π.χ. εκπομπές από παραγωγικές επιχειρήσεις). Σε π ερίπτωση
εφαρμογής των Φ/Β π λαισίων σε σ ταυλισμούς θα πρέπει να τηρείται απόστα ση 1m
από τα ανο ίγματα αερισμού και επ ίσης τα Φ/Β πλαίσια να μ η χ ρησιμοποιούν ται ως
άμεση ε πικάλυψη στ έγης στ αυλισμώ ν.
Βεβαιωθείτε ότ ι το Φ/Β πλαίσ ιο πληροί τις τε χνικές απαιτήσ εις του όλου συστήμ ατος!
Λοιπά εξαρτήμα τα της μο νάδας δεν πρέπει να ασκούν επι βλαβείς μηχανικές ή
ηλεκ τρικές επιρ ροές στ ο Φ/Β π λαίσιο. Τα Φ/Β πλα ίσια μπορεί να λυγίσουν σε
περί πτωση ι σχυρής κατα πόνησης. Για το λόγο α υτό δεν ε πιτρέπεται να ε γκαθίσ τανται
κοντά σ την πίσω π λευρά τ ων Φ/Β π λαισίων σ τοιχεία στερέωσ ης μ ε αιχμ ηρές ακμές
ή άλλ α αιχμηρ ά α ντικείμ ενα (π.χ. δεματικά καλωδί ων επί των συνδετι κών προφίλ).
Σε περίπτωση σύνδεσης σε σειρά επιτρέπεται η χρήση μόνο Φ/Β π λαισίων ιδίας
έντασης ρεύμα τος, ενώ σε περίπ τωση παρά λληλ ης σύνδεσης μ όνο Φ/Β πλαισίων
ιδίας τάσης. Τα Φ/Β πλαίσ ια δεν επιτρ έπεται να λειτουργ ούν με τάση υψηλότερη της
επιτρεπόμενης τάσης του συστήματος. Το άνοιγμα που βρί σκεται στο εσωτερι κό μέρος
του γωνιακού εξαρτήματος του πλαισίο υ εξυπηρετεί στην εκροή του νερού και δεν
επιτρέπεται να κλείνετ αι. Συνισ τάται να σημειών ετε τους σειριακούς αριθμούς για την
τεκμηρίωση της εγκατάστασης .
Για την αποφ υγή απώλ ειας ισ χύος θα πρέπει όλα τα σε σ ειρά συνδεδεμένα Φ/Β
πλαί σια να έχουν τον ίδιο προσανατολι σμό και την ίδια κλίση. Τα Φ/Β πλα ίσια θα
πρέπ ει να εγκατασ ταθούν με τρόπο που να μην σκιάζονται καθόλη τη διάρκεια του
έτους. Ακόμη και μερικές σκιάσεις οδηγούν σε μείωση της απόδοσης και θα πρέπει
να αποφεύγονται. Ο πίσω εξαερισμός εμποδί ζει τη συσσώρευση θερμότητας, που
μειώνει την απόδοση.
Τα Φ/Β πλαίσια πρέπει να στερεώνονται ασφαλώς στη βάση στ ήριξης , σε τουλάχιστο ν
4 σημεία το καθένα. Η στερέωσ η επιτρέ πεται να γίνεται μόνο στις προβλ επόμενες
περιο χές. Οι περιοχές σ τερέωσης είναι στις μακρύτερες πλευρές του Φ/Β πλαισίου.
Βρίσκονται μεταξύ του 1/8 και του 1/4 του μήκους του Φ/Β π λαισίου με τρώντ ας από
τη γωνί α του Φ/Β πλαι σίου. Δε ν είναι επ αρκής η σ τερέωση σ τις βρα χείες πλευρές του
Φ/Β πλαισίου. Σε περί πτωση σύσφιξης τ ων Φ/Β πλαισίων από το εμπρόσθιο μέρος, η
επιφάνεια σύσφιξης επί τ ου π λαισίου πρέπει να ανέρχετα ι σε τουλάχισ τον 130 mm²
ανά σημείο σ τερέωσης. Η απαιτούμενη ροπή σύσφιξης είναι 100 N/mm2. Μην κάν ετε
καινούριες οπές. Χ ρησιμοποιείτε ανθεκτικό στη διάβρωση υλικό σ τερέωσης.
Τα Φ/Β πλαίσια είναι εργο στασιακά εφοδιασμένα με καλώδια και βύσματα. Μην
ανοίγε τε σε καμία περίπ τωση την υποδοχή σύνδεσης! Συνδέετε τα βύσματα μόνο
στε γνά! Φρ οντίζετε ώ στε οι συνδέσεις να είναι ασφ αλείς και σφι χτές. Για τη σύνδεση
των Φ/Β πλαισίων επιτρέπ εται να χρησιμοποιούνται μόνο μονόκ λωνα ηλιακά καλώδια
με επαρκή διάμε τρο (τουλάχισ τον 4 mm²) και κατάλ ληλα βύσματα. Τα κα λώδια θα
πρέπ ει να στερεώνον ται στο σύστημα εγκατάσ τασης με δεματικά καλ ωδίων ανθεκτικά
στην υπεριώδη ακτινοβο λία. Τα εκτεθειμ ένα καλώδι α θα πρέπει να προστατεύοντ αι
με λήψη κατάλ ληλων μέτρων (π.χ. τοποθέτηση μέσα σε πλαστικούς σωλήνες) από
την άμεση ηλιακή ακτινοβολία και φθορές. Για τη μείωση των τ άσεων λόγω έμ μεσων
κεραυνών, θα πρέ πει η επιφάνει α όλων των αγώγι μων βρόχων να είνα ι κατά τ ο
δυνατόν ελάχιστη. Πριν τ ην ένα ρξη τ ης λειτουργίας τ ου συστήματος, θα πρέπει να
ελεγχθεί η ορθότητα της καλω δίωσης (πολικότη τα!).
Όταν η κλίση είναι επα ρκής (μεγαλύτερη των 15°) δ εν απαιτείτα ι γεν ικά κα θαρισμός
των Φ/Β πλαισίων (αυτο καθαρί ζονται μέσω της βρο χής). Σε περί πτωση έντονης
ακαθαρσίας, συνιστ άται καθ αρισμός με άφθ ονο νερό (υδροσωλήν ας) χωρίς
απορρ υπαντ ικό και με ένα απαλό μέσο καθαρι σμού (σφουγ γάρι). Σε καμία περίπτωση
δεν ε πιτρέπετα ι να ξύνετε ή να τρίβετε τη σκόνη. Μπορεί να δημιουργηθούν
μικρογρατζουνιές.
Συνισ τάται η τακτ ική επιθεώρη ση της εγκα τάστασης:
1. Ασφαλής σ τερέωση και απουσία δι άβρωσης όλων των μέσων σ τερέωσης
2. Ασφαλής σύνδεση, καθαριότητα και απ ουσία διάβρωσης ό λων των επαφών
καλωδίων
3. Ακ εραιότητα των κα λωδίων
Λάβετε υπόψη επί σης τυχόν προς τήρηση πρότυπα.
Η SolarWorld AG δ εν φέρει καμία ευθύνη για τ ην δυνατότητα χρήσης και
λειτουργικότητα τ ων Φ/Β πλαισίων, σε περίπτωση μη τήρησης των υποδ είξεων,
που περιέ χονται στις παρ ούσες πληρ οφορί ες χρήστη. Καθώς η τήρηση αυτών των
πληρ οφοριών χρήστη και τω ν συνθηκών και μεθόδων της εγκατάστασης, λειτουργίας ,
χρήσης και συντήρησης των Φ/Β πλαισίων δεν μπορεί να εποπτευθεί η να ελεγχ θεί
από την Solar World AG, η SolarWorld AG δεν αναλαμβάνει καμία ευθύνη γι α ζημίες,
που ενδέ χεται να προκύψουν από τη μη προβλεπ όμενη χρήση, την εσφα λμένη
εγκατ άστασ η, λ ειτουργία, χρήση ή συντ ήρηση. Επι πλέον, α ποκλείε ται η ευθύνη
για παραβιάσεις, που προσ τατεύονται από το δίκαιο ευρεσιτεχ νίας, ή π αραβιάσεις
λοιπών δικα ιωμάτ ων τρίτων, που προκύπτουν από τη χρήση των Φ/Β π λαισίων,
εφόσον αυτό δεν είναι υποχρ εωτικό δυ νάμει του νόμου.
GR
Είδος: Κατασκευαστής/Περιγραφή Ροπή σύσφιγξης
Ακροδέκτης με εσοχή
Ilsco GBL-4DB (E34440) 35 Ibf-in, 4-6 AWG str
25 Ibf-in, 8 AWG str
20 Ibf-in, 10-14 AWG sol/str
Eσωτερ ική βίδα Άλλεν
10-24, 5/8", SS 18-8 62 Ibf-in (7,0 Nm)
NEBEZPEČÍ!
Zásah elektrickým proudem
Pokud je zapojených několik modulů za sebou, napětí se sčítá a představuje
nebezpečí. Nezavádějte do zástrček a zdířek elek tricky vodivé díly! Solární
moduly a vedení nemontujte s mokrými zástrčkami a zdířkami! Nářadí a pracovní podmínky musí být suché!
Práce pod napětím
Při pracech na zařízení pod napětím p oužívejte ochranné vybavení (izolované
nářadí, izolační rukavice apod.)!
POZOR!
Nepoužívejte poškozené moduly! Moduly nerozebírejte. Neodstraňujte žádnou
část nebo štítek umístěný v ýrobcem! Zadní stranu nenatírejte, nepolepujte ani
neopracovávejte ostrými předměty!
UPOZORNĚNÍ!
Světelný oblouk
Moduly produkují při dopadu světla stejnosměrný proud. Při otevření
uzavřeného elektrického okruhu může vzniknout nebezpečný světelný oblouk.
Nikdy neodpojujte vedení pod napětím.
Bezpečná instalace
Neprovádějte instalační práce za silného větru. Zajistěte sebe a ostatní osoby
proti pádu. Zabraňte možnému pádu předmětů. Zajistěte pracovní úsek, aby
nemohlo dojít ke zranění ostatních osob.
Ochrana proti požáru/explozi
Moduly se nesmí instalovat v blízkosti snadno zápalných plynů a par (např.
čerpací stanice, plynové nádrže, zařízení na stříkání laku). Je nutno dodržovat
bezpečnostní pokyny ostatních součástí zařízení. Při montáži se musí dodržovat
místní normy, stavební nařízení a bezpečnostní předpisy. Modulu se při instalaci
na střeše musí připevnit na nehořlavý podklad.
Vybalení a meziskladování
Nepoužívejte přípojnou krabici jako držadlo. Nepokládejte moduly nešetrně na zem.
Nepokládejte moduly na jejich hrany. Zabraňte prohnutí modulů. Nepokládejte
moduly na sebe. Neodkládejte na mo duly žádné předmě ty, nešlapejte na ně. Nezpracovávejte moduly ostrými předměty. Moduly skladujte v suchu.
Uzemnění modulu a rámu
Doporučujeme provést funkční uzemnění kovových rámů modulu. Jestliže se na
budově již nachází vnější ochrana před zásahem blesku, musí se fotovoltaické
zařízení do konceptu ochrany proti přímému úderu blesku integrovat. Při tom je
třeba dodržet normy specifické pro příslušnou zemi.
Uzemnění pro USA a Kanadu.
Modul může být připojen ke svorce uzemnění a pomocí zápustného šroubu k
otvorům v zemi. Doporučujeme použití součásti uvedené níže. Všechny zemnící
metody schválené UL pro fotočlánky jsou v USA a Kanadě rovněž povoleny.
Vhodné okolní podmínky
Modul je určen pro použití v mírných klimatických podmínkách. Modul se nesmí
vystavovat koncentrovanému světlu. Nesmí být ani ponořen, ani vystaven stálému
působení vody (např. vodotrysk). Při zatížení solí nebo sírou (sirné prameny, sopk y)
existuje nebezpečí koroze. Modul se nesmí používat v přímořské oblasti nebo oblasti
silně zatížené provozem (automobily). Moduly nejsou určeny k použití na lodích nebo
dopravních prostředcích (vozidlech). Při použití modulu ve stájích musí být dodržena
vzdálenost 1 m od větracích otvorů, moduly se také nesmějí používat jako přímá
střešní kry tina stájí.
Vhodné instalační podmínky
Zajistěte, aby modul odpovídal technickým požadavkům celého systému. Jiné složky
zařízení nesmí mít na modul žádné škodlivé mechanické nebo elektrické účinky.
Moduly se mohou při silném zatížení prohnout, proto se v blízkosti zadní strany
modulů nesmí montovat žádné upevňovací pr vky s ostrými hranami (např. kabelové
svorky na profilech). Při sériovém zapojení se mohou používat pouze moduly stejné intenzit y elektrického proudu, při paralelním zapojení pouze moduly se stejným
napětím. Moduly se nesmějí provozovat s vyšším napětím, než je přípustné napětí
systému. Otvor uvnitř rohu rámu slouží pro odvádění vody a nesmí být uzavřen.
Doporučujeme spolu s dokumentací modulu uchovávat i jeho sériové číslo.
Optimální montáž
Při sériovém zapojení byste měli pro zabránění ztrát v ýkonů dbát na to, aby všechny
moduly měly stejné vyrovnání a sklon. Moduly by měly být instalovány tak, aby na ně
sluneční paprsk y dopadaly celoročně a bez vlivů okolních stínů. I částečné zastínění
vede ke ztrátám výkonu, a proto jim zabraňte. Zadní větrání zabraňuje hromadění
tepla snižujícího výkon.
Upevnění
Moduly se musí bezpečně upevnit minimálně ve 4 bodech na spodní části konstrukce. Upevnění smí být provedeno pouze na vy značených místech, na podélných
stranách modulu. Tato místa se nacházejí mezi 1/8 a 1/4 podélné strany modulu,
měřeno od rohu modulu. Upevnění na úzkých stranách modulu není dostatečné. Při
upínání rámů zepředu musí mít upínací plocha na rámu modulu na každý upevňovací
bod minimálně 130 mm². Upínací síla musí být 100 N/mm². Do modulu nevyvr távejte
žádné další otvor y. Použijte vhodný upevňovací materiál odolný proti korozi.
Elektrické připojení
Moduly jsou ze závodu opatřeny kabely a zástrčkami. Neotvírejte za žádných okolností připojovací krabici. Zapojujte konektory pouze v suchém stavu. Dbejte na
to, aby spojení bylo bez štěrbin. Pro připojení p oužívejte pouze jednožilové solární
kabely s vhodným průřezem vodiče (min. 4 mm²) a vhodné zástrčky. Kabely by
měly být k montážnímu systému připevněny pomocí kabelových svorek odolných
proti UV záření. Chraňte volně ležící kabely vhodnými opatřeními (např. p oložení v
umělohmotných trubkách) před poškozením. Zabraňte přímému slunečnému záření.
Aby se snížila napětí nepřímými údery blesku, musí být plocha všech smyček vodičů
co nejmenší. Před spuštěním generátoru zkontrolujte správné zapojení (polarita!).
Čištění
Při dostatečném sklonu (větším než 15°) není obecně čištění modulů zapotřebí (vlastní čištění za deště). Př i silném znečištění se doporučuje čištění velkým množstvím
vody (hadicí) bez čisticích prostředků a šetrným čisticím přístrojem (houba). V
žádném případě se nesmí nečisto ty odškrábat nebo o drhnout za sucha, protože tím
mohou vzniknout mikroškrábance.
Údržba
Doporučuje se systém pravidelně kontrolovat:
1. Všechny fixační prvky jsou bez koroze a řádně dotaženy
2. Vodiče jsou bezpečně zapojené, správně uložené a bez známek koroze
3. Neporušenost kabelů
Rovněž dodržujte platné normy.
Zánik odpovědnosti
Společnost SolarWorld AG nepřebírá ručení za použitelnost a funkčnost modulů,
pokud nebudou dodrženy pokyny obsažené v této informaci pro uživatele. Protože
dodržování této informace pro uživatele a podmínek a metod instalace, provozu,
používání a údržby modulů nemůže společnost SolarWorld AG kontrolovat a sledovat, nepřebírá společnost SolarWorld AG ručení za škody, které vzniknou používáním,
které nebude v souladu s určením, na základě chybné instalace, provozu, používání
nebo údržby. Kromě toho je vyloučeno ručení za porušení patentov ých práv a jiných
práv třetích osob, která vzniknou z používání modulů, p okud nejsme odpovědni v
rámci platného legislativ y.
CZ
Tabulka: Doporučené součásti pro uzemnění v USA a Kanadě
Součást Výrobce/popis Utahovací moment
Zemnicí svorka Ilsco GBL-4DB (E34440) 35 Ibf-in, 4-6 AWG str
25 Ibf-in, 8 AWG str
20 Ibf-in, 10-14 AWG sol/str
Zápustný šroub 10-24, 5/8", SS 18-8 62 Ibf-in (7,0 Nm)
SolarWorld AG
Martin-Luther-King-Str. 24
53175 Bonn
Germany
Phone: +49 228 55920 0
Fax: +49 228 55920 99
service@solarworld.de
www.solarworld.de
SolarWorld Ibérica, S.L.
C/La Granja 15, Bloque B-1°B
28108 Alcobendas, Madrid
Spain
Phone: +34 91 4905999
Fax: +34 91 657 4968
service@solarworld.es
www.solarworld.es
SolarWorld France SAS
Hotel del`Entreprise 31, rue
Gustave Eiel 3800 Grenoble
France
Phone: +33 (4) 38 210050
Fax: +33 (4) 38 210059
service@solarworld.fr
www.solarworld.fr
SolarWorld Americas LLC.
4650 Adohr Lane
Camarillo, CA 93012
USA
Phone: +1 805 388 6200
Fax: +1 805 388 6395
service@solarworld-usa.com
www.solarworld-usa.com
SolarWorld Asia Pacific Pte. Ltd.
72 Bendemeer Road
# 07-01 Hiap Huat Housem
339941 Singapore
Singapore
Phone: +65 6842 3886
Fax: +65 6842 3887
service@solarworld.sg
www.solarworld.sg
SolarWorld Africa Pty. Ltd.
20th Floor
1 Thibault Square
Cape Town, 8001
South Africa
Phone: +27 21 421 8001
Fax: +27 21 421 8002
service@solarworld-africa.co.za
www.solarworld-africa.co
www.solarworld.com
Loading...
