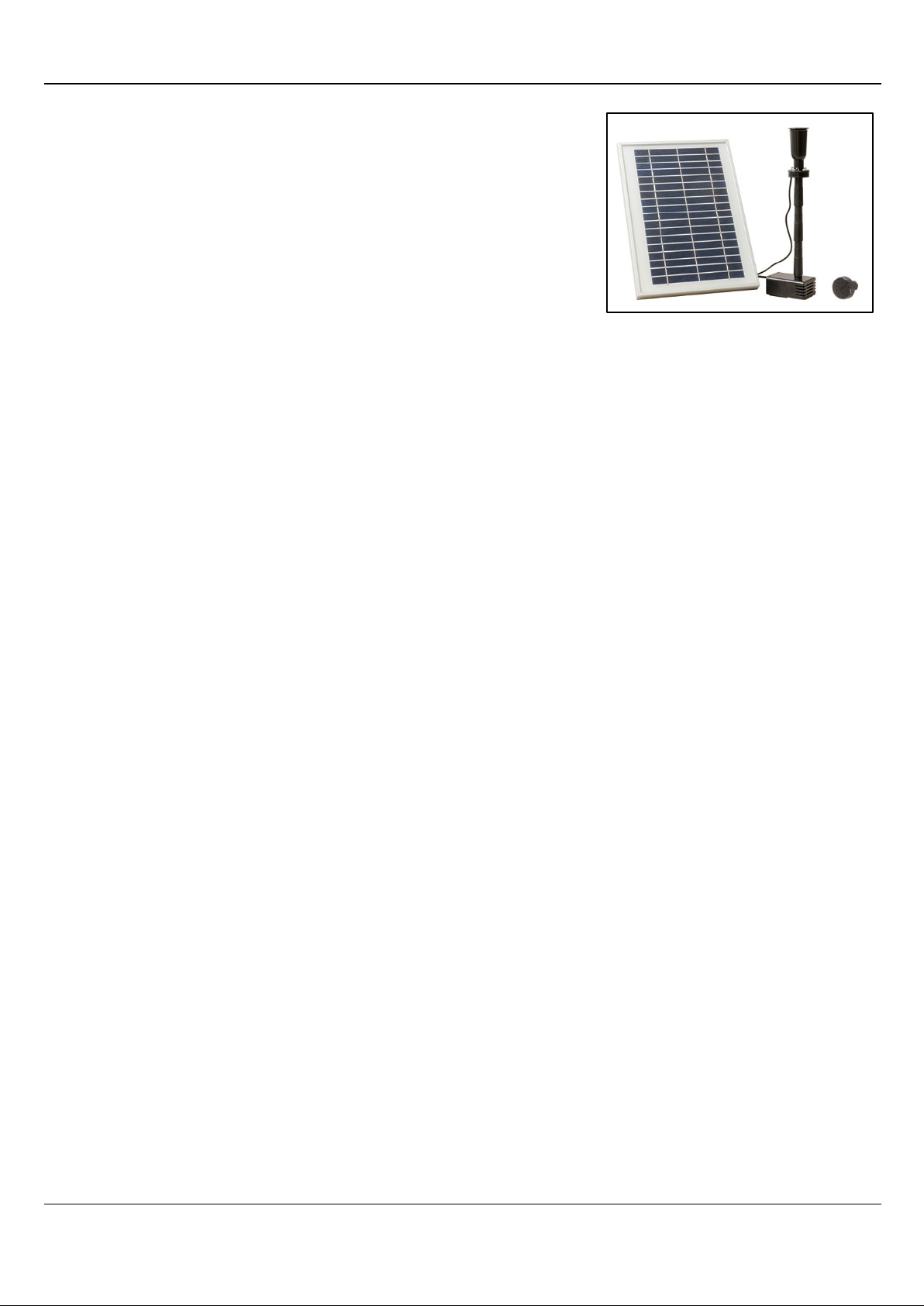

Solar Pumpenset CAPRI Art.-Nr. 01244

REV-1-20-11-14

Entnehmen Sie alle Teile vorsichtig aus der Verpackung. Vergewissern Sie sich, dass Sie wirklich alle Teile

Fixieren Sie den dreiteiligen Erdspieß am Alurahmen des Solarmoduls und stellen Sie es an einem sonnigen

Aus dem mehrteiligen Stei grohr- und Düsenset setze n Sie das Steigrohr zusam men und schieben dabei den

Verlegen Sie alle Kabel hin zum Solarmodul sor gfältig und ohne Stolperf allen. Stecken Sie die Kab el in die da-

auf das

Betätigen Sie die Sensors chaltfläche an der Anschlus sbox, um die Pumpe im Solarmodus in Betrieb zu neh-

Wenn der Akku nur schwach aufgeladen ist, blinkt die LED rot.

) gesteigert werden

Sie können die Pum pe auch während des Tages über die Sensorschaltfläche ganz abschalten, dam it die Son-

Ist der integrierte Akk u aufgelade n, k önnen Sie d ie Pum pe auc h einm al bei be wölktem Himm el oder bei D unk e l-

1. Einführung

Sehr geehrter Kunde, wir bedanken uns für den Kauf eines unserer Produkte. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen Richtlinien und nationalen Bestimmungen. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

2. Sicherheitshinweis

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch. Aus Sicherheitsgründen (CE) ist das eigenmächtige Umbauen nicht gestattet. Wartung nur von qualifiziertem Fachpersonal durchführen lassen. Das Produkt ist kein Spielzeug. Von Kindern fernhalten.

3. Bestimmungsgemäße Verwendung

Das Solar Pumpenset ist für den Einsatz im Außenbereich bestimmt.

4. Inbetriebnahme

entnommen haben, bevor Sie die Verpac kungsmaterialien der umweltg erec hten Ents or g ung zuf ühre n. Behandeln Sie das Solarmodul immer besonders behutsam. Ein zerbrochenes Solarmodul unterliegt nicht der Gewährleistung.

Standort auf. Optimal ist eine Ausrichtung nach Süden.

LED-Ring zur Beleuc htung über das ober ste Steigrohrs tück. Zum Schluss wählen Sie sich entweder die Mehrfach-Strahl-Fontäne oder die Ein-Strahl-Düse aus. Nu n wird das komplette Steigrohr, mit Düse und LED-Ring, auf den Stutzen der Pumpe gesteckt und diese anschließend z.B. im Teich platziert.

zugehörigen Buchsen der Anschlussbox an der Rückseite des Solarmoduls. Bei Sonneneinstrahlung Solarmodul wird der integrierte Akku aufgeladen.

men. Der Solarmodus bedeutet, dass die Pumpe nun täglich in Betr ie b ist, sofern genügend Sonn en licht auf das Solarmodul trifft. Achtung: Bei Bewölkung oder bei Dunkelheit ist die Pumpe nicht in Betrieb.

Sobald der Ladezustand d es Akkus durch Aufladung (per Sonnenlic ht auf das Solarmodul konnte, blinkt die LED orange.

Wenn die Aufladung vollständig erfolgt ist, blinkt die LED grün.

nenenergie komplett für die Aufladung des integrierten Akkus zur Verfügung steht.

heit in Betrieb nehmen, indem Sie den Sensorschaltknopf betätigen (Akkumodus). Bei Dunkelheit schaltet sich automatisch der LED-Ring zur Beleuchtung der Fontäne hinzu. Nach spätestens 6 Stu nden Betrieb im Akkumodus schaltet die Elektronik automatisch Pumpe und LED-Ring

wieder aus und kehrt in den täglichen Solarmodus zurück.

Bitte beachten Sie dass während des Betrie bes herausspritzendes Wasser zu Besc hädigungen des Untergrunds und der näheren Umgebung führen kann. Das Solar-Pumpen-Set nur an geeigneten Orten einsetzen und betreiben. Wir übernehmen keine Haftung bei Schäden, die durch Spritzwasser und auslaufendes Wasser entstehen.

Bedienungsanleitung

Solar Pumpenset CAPRI Art.-Nr. 01244

REV-1-20-11-14

Solarmodul mit Anschlussbox und integriertem Akku

Erdspieß-Set (1 Winkelhalterung, 1 Verlängerungsstück, 1 Erdspieß)

Pumpe, elektronisch und wartungsarm

Steigrohr- und Düsenset, mehrteilig (mit Mehrfach-Strahl-Fontäne und Pilz-Düse)

LED-Ring zur Beleuchtung

Bedienungsanleitung

Solarmodul

Kristallines Modul, 9 Volt, 5 Watt (peak)

Abmessungen

ca. 29 x 20 x 5 cm

Pumpe

9 Volt DC

Leistung Pumpe

max. 450 Liter pro Stunde, Fontänenhöhe bis zu 0,8 Meter

Kabellänge Pumpe

ca. 5 Meter, mit Klinkenstecker

Beleuchtung

4 weiße LEDs im Ring am Wasseraustritt. Automatische Einschaltung bei Dunkelheit im Pumpbetrieb.

Akku

7,2 Volt, 2000mAh, Lithium

Li-Ion

5. Pflege, Wartung und Funktionsstörungen

Produkt nur mit feuchtem Tuch reini gen. Be i Ausfall d er Pum pe den Standort des Solar m oduls auf genügend Sonnenlic ht überprüfen. Die Auf ladung des Ak kus, und som it die Funktion d er Pumpe, ist nur bei zeitweise direk ter Sonneneinstra hlung auf das Solarm odul möglich. Bei trüben Tagen reicht die im Akk u gespeicherte Solarenergie möglicherweise n icht mehr zum Betrieb der Pumpe aus.

Zur Reinigung der Pumpe lässt sich das Filtergehäuse öffnen:

Ziehen Sie die Kappe an der Frontsei te der Pumpe a b. Entnehmen Sie das Filterelement aus Schaums toff und reinigen Sie es mit klarem Wasser. Entfernen Sie die Abdeckung über dem Pumpenflügel sowie den Magnetläufer mit Flügelrad.

Der Zusammenbau erfolgt nach der Reinigung in umgekehrter Reihenfolge. Der im Solarmodul eingesetzte 7,2-V-Lithium-Akku ist wechselbar. Bei Bedarf öffnen Sie die 4 Schrauben an der An-

schlussbox und tauschen ihn gegen einen gleichartigen aus. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Achten Sie darauf, dass die Dichtung richtig platziert ist, damit keine Feuchtigkeit ins Innere eindringen kann.

Achtung! Im Winter und den Übergangszeiten mit Frost muss die Pumpe komplett aus dem Wasser heraus genommen, gereinigt und an einem frostfreien und trockenen Ort gelagert werden. Um auch für das Solarmodul eine längere Lebensdauer zu gewährleisten, empfehlen wir Ihnen, dieses während des Winters ebenfalls so geschützt einzulagern.

6. Lieferumfang

7. Technische Daten

8. Gewährleistung

Gewährleistung wird von dem Fachhändler erbracht, von dem das Produkt gekauft wurde. Gewährleistung wird unter Vorlage von Rechnung oder Kassenbeleg des Produktes erbracht.

9. Batterie-Rücknahme

Batterien und Akkus dürfen nicht in den Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, Batterien und Akkus nach Gebrauch zurück zu geben, z. B. bei den öffentlichen Sammelstellen oder dort, wo Batterien und Akkus verkauft werden.

10. Entsorgungshinweis

Elektrische Bauteile des Produkts dürfen gemäß Elektroschrottgesetz nicht über den Hausmüll entsorgt werden, sondern müssen zu einem dafür geeigneten Sammelplatz gebracht werden.
