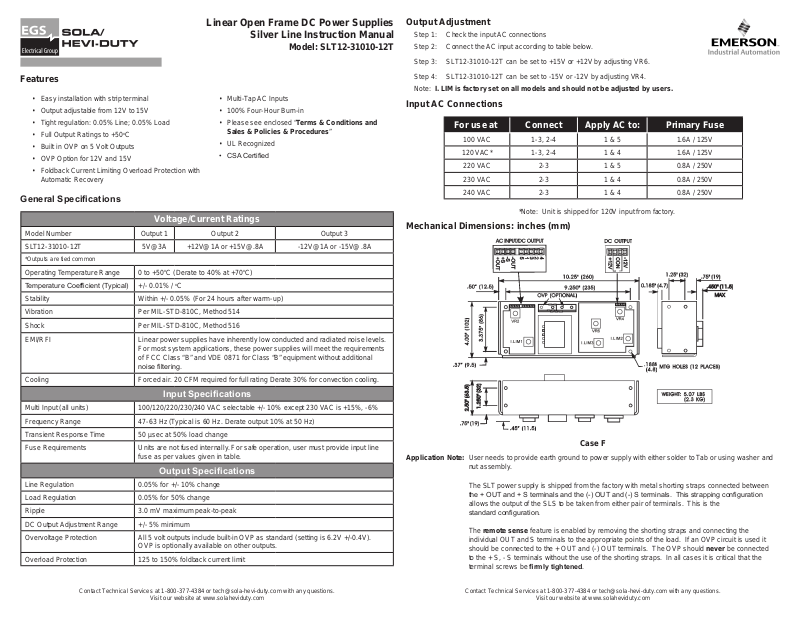

SolaHD SLT12-31010-12T Data Sheet

Linear Open Frame DC Power Supplies

Silver Line Instruction Manual

Model: SLT12-31010-12T

Features

• Easy installation with strip terminal

• Output adjustable from 12V to 15V

• Tight regulation: 0.05% Line; 0.05% Load

• Full Output Ratings to +50oC

• Built in OVP on 5 Volt Outputs

• OVP Option for 12V and 15V

• Foldback Current Limiting Overload Protection with
Automatic Recovery

General Specications

Voltage/Current Ratings

Model Number Output 1 Output 2 Output 3
SLT12-31010-12T 5V@3A +12V@1A or +15V@.8A -12V@1A or -15V@.8A

*Outputs are tied common

Operating Temperature Range 0 to +50oC (Derate to 40% at +70oC)
Temperature Coefcient (Typical) +/- 0.01% / oC
Stability Within +/- 0.05% (For 24 hours after warm-up)
Vibration Per MIL-STD-810C, Method 514
Shock Per MIL-STD-810C, Method 516

EMI/RFI Linear power supplies have inherently low conducted and radiated noise levels.

For most system applications, these power supplies will meet the requirements
of FCC Class “B” and VDE 0871 for Class “B” equipment without additional

noise ltering.

Cooling Forced air. 20 CFM required for full rating Derate 30% for convection cooling.

Input Specications

Multi Input (all units) 100/120/220/230/240 VAC selectable +/- 10% except 230 VAC is +15%, -6%
Frequency Range 47-63 Hz (Typical is 60 Hz. Derate output 10% at 50 Hz)
Transient Response Time 50 µsec at 50% load change
Fuse Requirements Units are not fused internally. For safe operation, user must provide input line

fuse as per values given in table.

Output Specications

Line Regulation 0.05% for +/- 10% change
Load Regulation 0.05% for 50% change
Ripple 3.0 mV maximum peak-to-peak
DC Output Adjustment Range +/- 5% minimum
Overvoltage Protection All 5 volt outputs include built-in OVP as standard (setting is 6.2V +/-0.4V).

OVP is optionally available on other outputs.

Overload Protection 125 to 150% foldback current limit

• Multi-Tap AC Inputs

• 100% Four-Hour Burn-in

• Please see enclosed “Terms & Conditions and
Sales & Policies & Procedures”

• UL Recognized

• CSA Certied

Output Adjustment

Step 1: Check the input AC connections
Step 2: Connect the AC input according to table below.

Step 3: SLT12-31010-12T can be set to +15V or +12V by adjusting VR6.
Step 4: SLT12-31010-12T can be set to -15V or -12V by adjusting VR4.

Note: I. LIM is factory set on all models and should not be adjusted by users.

Input AC Connections

For use at: Connect Apply AC to: Primary Fuse

100 VAC 1-3, 2-4 1 & 5 1.6A / 125V

120 VAC* 1-3, 2-4 1 & 4 1.6A / 125V

220 VAC 2-3 1 & 5 0.8A / 250V
230 VAC 2-3 1 & 4 0.8A / 250V
240 VAC 2-3 1 & 4 0.8A / 250V

*Note: Unit is shipped for 120V input from factory.

Mechanical Dimensions: inches (mm)

Case F

Application Note: User needs to provide earth ground to power supply with either solder to Tab or using washer and

nut assembly.

The SLT power supply is shipped from the factory with metal shorting straps connected between

the + OUT and + S terminals and the (-) OUT and (-) S terminals. This strapping conguration

allows the output of the SLS to be taken from either pair of terminals. This is the
standard conguration.

The remote sense feature is enabled by removing the shorting straps and connecting the
individual OUT and S terminals to the appropriate points of the load. If an OVP circuit is used it
should be connected to the + OUT and (-) OUT terminals. The OVP should never be connected
to the + S, - S terminals without the use of the shorting straps. In all cases it is critical that the
terminal screws be rmly tightened.

Contact Technical Services at 1-800-377-4384 or [e-mail] with any questions.

Visit our website at www.solaheviduty.com

Contact Technical Services at 1-800-377-4384 or [e-mail] with any questions.

Visit our website at www.solaheviduty.com

Serie SL - Lineales de Salida Sencilla &

Múltiple Manual de la Instrucción

Modelo: SLT12-31010-12T

Características

• Terminales de conexión fáciles de instalar.

• De salida ajustable de 12V a 15V

• Tight regulation: 0.05% Line; 0.05% Load

• Las calicaciones de salida a +50

• OVP integrada en modelos de 5 V y opcional en los
modelos de 12 y 15 V.

• Foldback Current Limiting Protección contra
Sobrecarga con Automático Recupera

o

C

Especicaciones

Voltaje/Las Calicaciones Actuales

Número de Catálogo Salida 1 Salida 2 Salida 3

SLT12-31010-12T 5V@3A +12V@1A or +15V@.8A -12V@1A or -15V@.8A

*Outputs are tied common

Rango de Operación de
Temperatura

Coeciente de Temperatura

(Típico)
Estabilidad Después del calentamiento inicial, ±.5%
Vibración De acuerdo con MIL-STD-810C, Método 514
Golpes De acuerdo con MIL-STD-810C, Método 516

EMI/RFI Las fuentes de alimentación lineales tienen inherentemente bajos niveles de

Enfriamiento De aire forzado. 20 CFM requeridos para el grado completo reducen la

Voltaje de Entrada 100/120/220/230/240 VAC selectable +/- 10% except 230 VAC is +15%, -6%
Frecuencia de Entrada 47-63 Hz (Típico es 60 Hz. La producción de Derate 10% en 50 Hz)

Tiempo de Respuesta a Transientes
Funda los Requisitos Las unidades no se funden internamente. Para la operación segura, el usuario debe

Regulación de Línea 0.05% para un cambio del 10%
Regulación de la carga 0.05% para un cambio del 50%
Rizo 3.0 mV máximo Pico-a-Pico
Rango de Ajuste de CD de Salida +/- 5% Mínimo
Protección de Sobrevoltaje Todas las salidas de 5-Volt incluyen OVP integrada como un estándar (el ajuste

Protección contra Sobrecarga 125 to 150% foldback automático de limitación de corriente

Contacte los Servicios Técnicos en 1-847-268-6000 o [e-mail] con cualquiera preguntan.

0 to +50oC (Ajuste al 40% a +70oC)

+/- 0.01% / oC

ruido conducido y radiado. Para la mayoría de las aplicaciones en sistemas
estas cumplen con los requerimientos de FCC Clase B y VDE 0871 para
Clase B.

capacidad normal del 30% para refrescarse de la convección.

50 µsec at 50% load change

proporcionar fusible de entrada de línea como por valores se rindió tabla.

es 6.2 V ±0.4 V) OVP está disponible opcionalmente en otros tipos

Visite nuestro sitio web en www.solaheviduty. com

• Multi-Tap AC Las Entradas

• 100% Cuatro Hora Burn-in

• Sírvase consultar “Términos y Condiciones, y

Políticas y Procedimientos de Ventas”

• UL Reconocido

• CSA Certicado

Entrada

Salida

El Ajuste de Salida

Dé un paso 1: Verica las conexiones de entrada de C.A.

Dé un paso 2: Conecte a la entrada de C.A. según posponer abajo.
Dé un paso 3: SLT12-31010-12T se puede establecer en el rango +12V to

Dé un paso 4: SLT12-31010-12T se puede establecer en el rango -12V to

La nota: I. LIM ha sido jada en la fabrica y no se debe ajustar por los usuarios.

+15V ajustando VR6.

-15V ajustando VR4.

Input AC Conexiones

Para el uso en: Conecte Aplique AC a: El fusible primario

100 VAC 1-3, 2-4 1 & 5 1.6A / 125V

120 VAC* 1-3, 2-4 1 & 4 1.6A / 125V

220 VAC 2-3 1 & 5 0.8A / 250V
230 VAC 2-3 1 & 4 0.8A / 250V
240 VAC 2-3 1 & 4 0.8A / 250V

* La nota: La unidad se envía para la entrada 120V de la fábrica.

Dimensiones (pulg/mm)

Caja F

La Nota de la aplicación: Las necesidades de Usuario a proporcionar la tierra el suelo para accionar el suministro

Contacte los Servicios Técnicos en 1-847-268-6000 o [e-mail] con cualquiera preguntan.

con o soldadura qa la Etiqueta o utilizar arandela y asamblea de nuez.

La planta SLT se envía de fábrica con bandas metálicas de cortocircuito conectadas entre

los terminales + OUT (salida) y + S y los terminales (-) OUT y (-) S. Esta conguración

de bandas permite la salida desde la SLS desde cualquier par de terminales, y es la

conguración estándar. La función de sensor remoto se activa al retirar las bandas de

cortocircuito y conectar los terminales individuales de salida (OUT) y S con los puntos
pertinentes de la carga. Si se utiliza un circuito OVP, deberá conectarse con los terminales
+ OUT y (-) OUT. El circuito OVP no debe conectarse nunca con los terminales + S, - S
sin las bandas de cortocircuito. En todos los casos es esencial ajustar los tornillos del

terminal rmemente.

Visite nuestro sitio web en www.solaheviduty. com

P/N A272-052

Rev. 2 (August 17, 2007)
