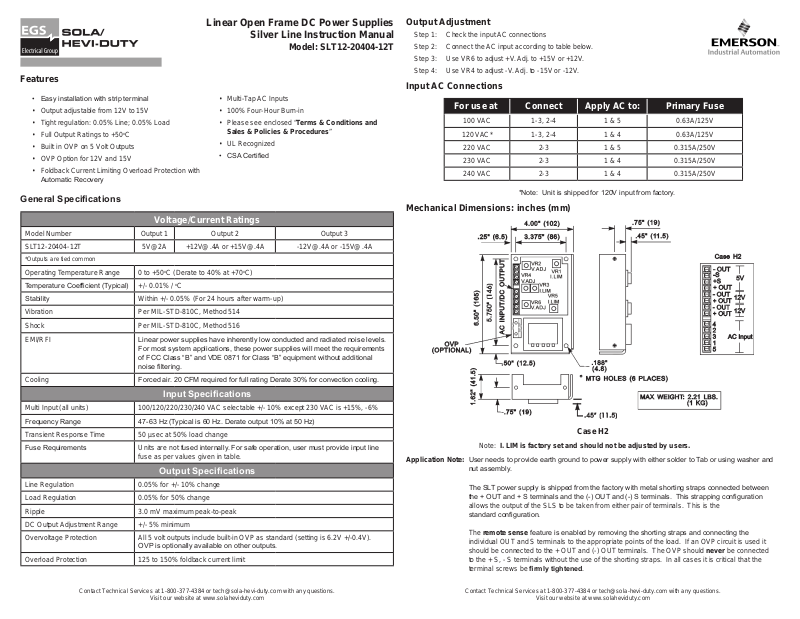

Linear Open Frame DC Power Supplies
Silver Line Instruction Manual
Model: SLT12-20404-12T
Features
• Easy installation with strip terminal
• Output adjustable from 12V to 15V
• Tight regulation: 0.05% Line; 0.05% Load
• Full Output Ratings to +50oC
• Built in OVP on 5 Volt Outputs
• OVP Option for 12V and 15V
• Foldback Current Limiting Overload Protection with
Automatic Recovery
General Specications
Voltage/Current Ratings
Model Number Output 1 Output 2 Output 3
SLT12-20404-12T 5V@2A [email protected] or [email protected] [email protected] or [email protected]
*Outputs are tied common
Operating Temperature Range 0 to +50oC (Derate to 40% at +70oC)
Temperature Coefcient (Typical) +/- 0.01% / oC
Stability Within +/- 0.05% (For 24 hours after warm-up)
Vibration Per MIL-STD-810C, Method 514
Shock Per MIL-STD-810C, Method 516
EMI/RFI Linear power supplies have inherently low conducted and radiated noise levels.
For most system applications, these power supplies will meet the requirements
of FCC Class “B” and VDE 0871 for Class “B” equipment without additional
noise ltering.
Cooling Forced air. 20 CFM required for full rating Derate 30% for convection cooling.
Input Specications
Multi Input (all units) 100/120/220/230/240 VAC selectable +/- 10% except 230 VAC is +15%, -6%
Frequency Range 47-63 Hz (Typical is 60 Hz. Derate output 10% at 50 Hz)
Transient Response Time 50 µsec at 50% load change
Fuse Requirements Units are not fused internally. For safe operation, user must provide input line
fuse as per values given in table.
Output Specications
Line Regulation 0.05% for +/- 10% change
Load Regulation 0.05% for 50% change
Ripple 3.0 mV maximum peak-to-peak
DC Output Adjustment Range +/- 5% minimum
Overvoltage Protection All 5 volt outputs include built-in OVP as standard (setting is 6.2V +/-0.4V).
OVP is optionally available on other outputs.
Overload Protection 125 to 150% foldback current limit
• Multi-Tap AC Inputs
• 100% Four-Hour Burn-in
• Please see enclosed “Terms & Conditions and
Sales & Policies & Procedures”
• UL Recognized
• CSA Certied
Output Adjustment
Step 1: Check the input AC connections
Step 2: Connect the AC input according to table below.
Step 3: Use VR6 to adjust +V. Adj. to +15V or +12V.
Step 4: Use VR4 to adjust -V. Adj. to -15V or -12V.
Input AC Connections
For use at: Connect Apply AC to: Primary Fuse
100 VAC 1-3, 2-4 1 & 5 0.63A/125V
120 VAC* 1-3, 2-4 1 & 4 0.63A/125V
220 VAC 2-3 1 & 5 0.315A/250V
230 VAC 2-3 1 & 4 0.315A/250V
240 VAC 2-3 1 & 4 0.315A/250V
*Note: Unit is shipped for 120V input from factory.

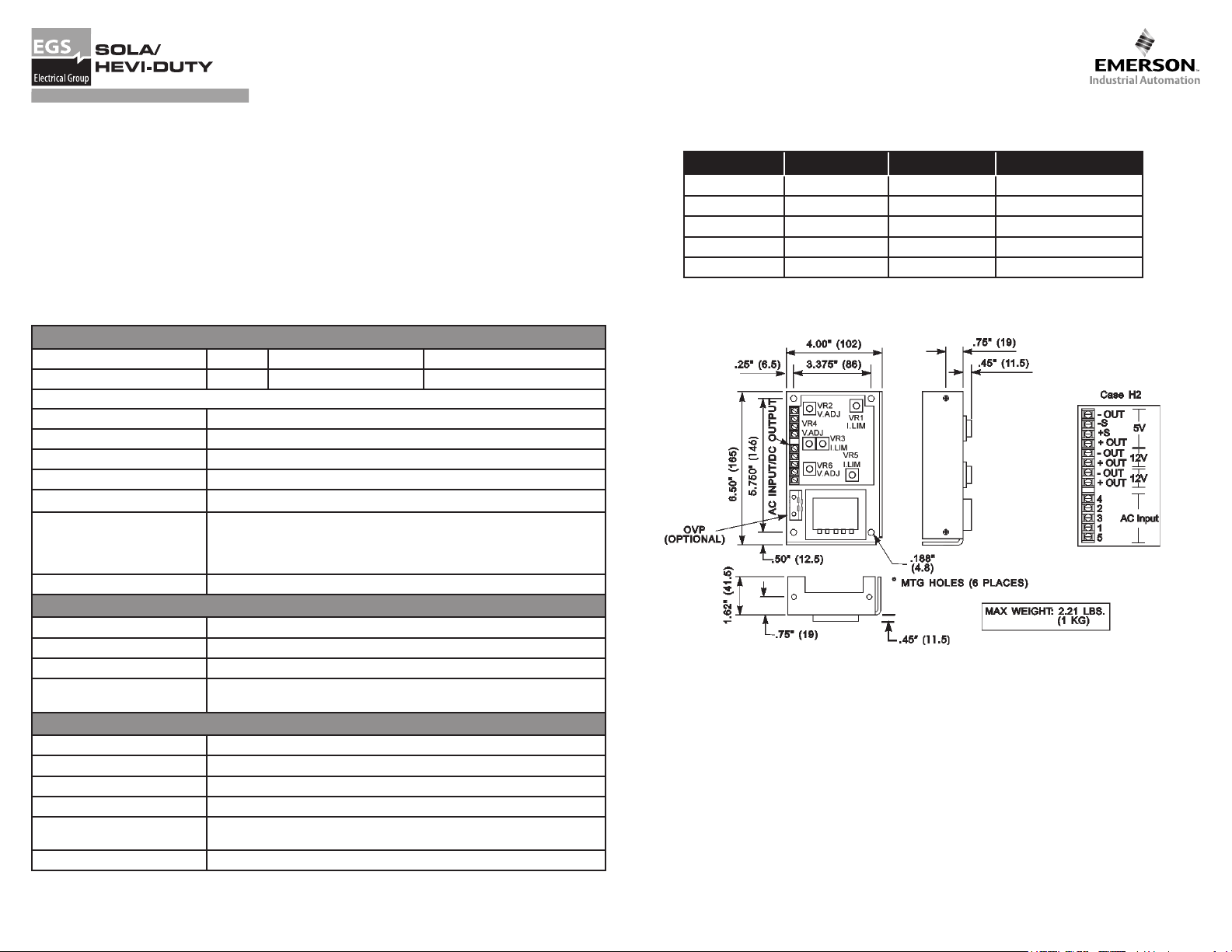

Mechanical Dimensions: inches (mm)
Case H2
Note: I. LIM is factory set and should not be adjusted by users.
Application Note: User needs to provide earth ground to power supply with either solder to Tab or using washer and
nut assembly.
The SLT power supply is shipped from the factory with metal shorting straps connected between
the + OUT and + S terminals and the (-) OUT and (-) S terminals. This strapping conguration
allows the output of the SLS to be taken from either pair of terminals. This is the
standard conguration.
The remote sense feature is enabled by removing the shorting straps and connecting the
individual OUT and S terminals to the appropriate points of the load. If an OVP circuit is used it
should be connected to the + OUT and (-) OUT terminals. The OVP should never be connected
to the + S, - S terminals without the use of the shorting straps. In all cases it is critical that the
terminal screws be rmly tightened.
Contact Technical Services at 1-800-377-4384 or [email protected] with any questions.
Visit our website at www.solaheviduty.com
Contact Technical Services at 1-800-377-4384 or [email protected] with any questions.
Visit our website at www.solaheviduty.com
Page 2
Características
• Terminales de conexión fáciles de instalar.
• De salida ajustable de 12V a 15V
• Tight regulation: 0.05% Line; 0.05% Load
• Las calicaciones de salida a +50
• OVP integrada en modelos de 5 V y opcional en los
modelos de 12 y 15 V.
• Foldback Current Limiting Protección contra
Sobrecarga con Automático Recupera
o
C
Serie SL - Lineales de Salida Sencilla &
Múltiple Manual de la Instrucción
Modelo: SLT12-20404-12T
• Multi-Tap AC Las Entradas
• 100% Cuatro Hora Burn-in
• Sírvase consultar “Términos y Condiciones, y
Políticas y Procedimientos de Ventas”
• UL Reconocido
• CSA Certicado
El Ajuste de Salida
Dé un paso 1: Verica las conexiones de entrada de C.A.
Dé un paso 2: Conecte a la entrada de C.A. según posponer abajo.
Dé un paso 3: Utilice VR6 para ajustar +V. Adj. to +15V or +12V
Dé un paso 4: Utilice VR4 para ajustar -V. Adj. to -15V or -12V
Input AC Conexiones
Para el uso en: Conecte Aplique AC a: El fusible primario
100 VAC 1-3, 2-4 1 & 5 0.63A/125V
120 VAC* 1-3, 2-4 1 & 4 0.63A/125V
220 VAC 2-3 1 & 5 0.315A/250V
230 VAC 2-3 1 & 4 0.315A/250V
240 VAC 2-3 1 & 4 0.315A/250V
Especicaciones
Voltaje/Las Calicaciones Actuales
Número de Catálogo Salida 1 Salida 2 Salida 3
*Outputs are tied common
Rango de Operación de
Temperatura
Coeciente de Temperatura
(Típico)
Estabilidad Después del calentamiento inicial, ±.5%
Vibración De acuerdo con MIL-STD-810C, Método 514
Golpes De acuerdo con MIL-STD-810C, Método 516
EMI/RFI Las fuentes de alimentación lineales tienen inherentemente bajos niveles de
Enfriamiento De aire forzado. 20 CFM requeridos para el grado completo reducen la
0 to +50oC (Ajuste al 40% a +70oC)
+/- 0.01% / oC
ruido conducido y radiado. Para la mayoría de las aplicaciones en sistemas
estas cumplen con los requerimientos de FCC Clase B y VDE 0871 para
Clase B.
capacidad normal del 30% para refrescarse de la convección.
Entrada
Voltaje de Entrada 100/120/220/230/240 VAC selectable +/- 10% except 230 VAC is +15%, -6%
Frecuencia de Entrada 47-63 Hz (Típico es 60 Hz. La producción de Derate 10% en 50 Hz)
Tiempo de Respuesta a Transientes
Funda los Requisitos Las unidades no se funden internamente. Para la operación segura, el usuario debe
50 µsec at 50% load change
proporcionar fusible de entrada de línea como por valores se rindió tabla.
Salida
Regulación de Línea 0.05% para un cambio del 10%
Regulación de la carga 0.05% para un cambio del 50%
Rizo 3.0 mV máximo Pico-a-Pico
Rango de Ajuste de CD de Salida +/- 5% Mínimo
Protección de Sobrevoltaje Todas las salidas de 5-Volt incluyen OVP integrada como un estándar (el ajuste
Protección contra Sobrecarga 125 to 150% foldback automático de limitación de corriente
Contacte los Servicios Técnicos en 1-847-268-6000 o [email protected] con cualquiera preguntan.
es 6.2 V ±0.4 V) OVP está disponible opcionalmente en otros tipos
Visite nuestro sitio web en www.solaheviduty. com
* La nota: La unidad se envía para la entrada 120V de la fábrica.

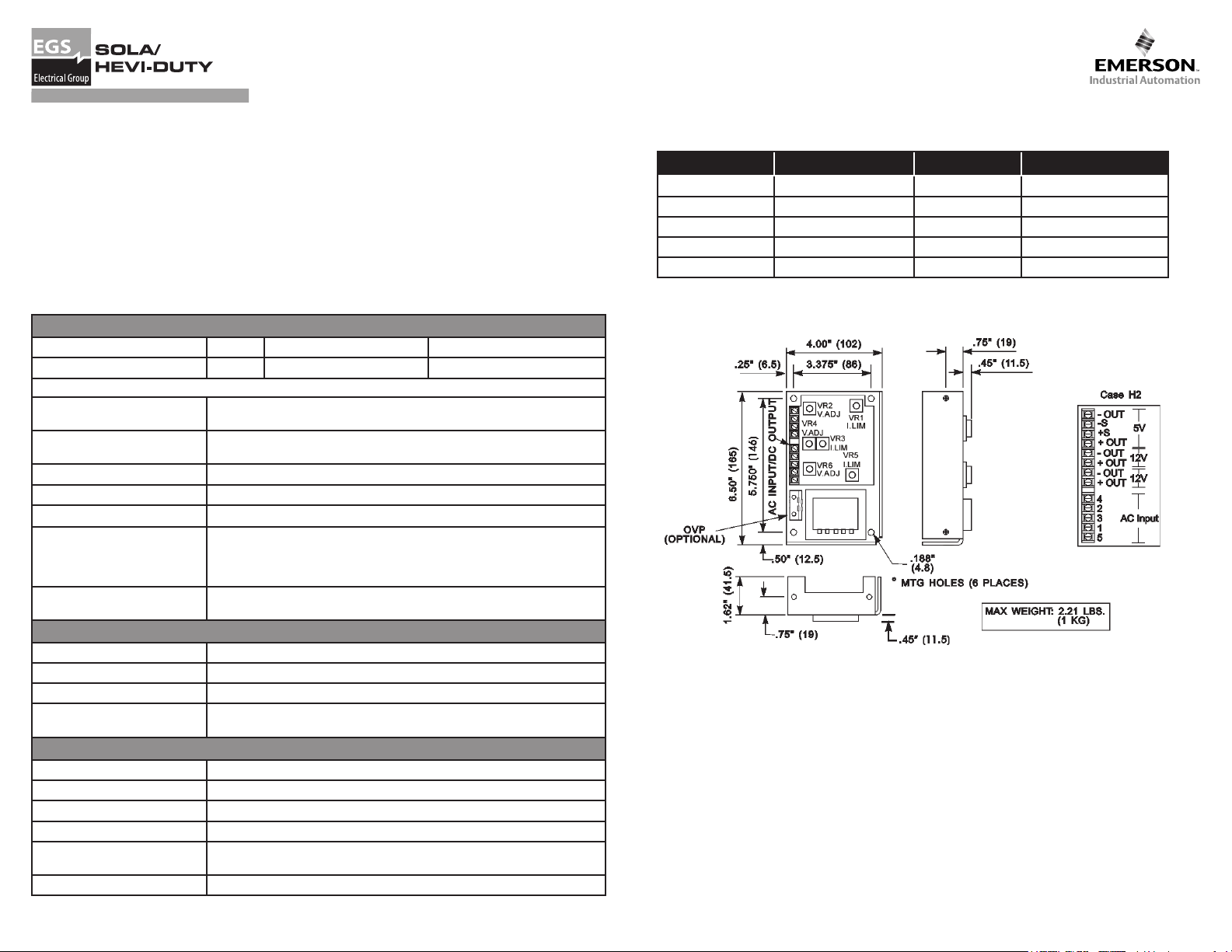

Dimensiones (pulg/mm)
La nota: I. LIM ha sido jada en la fabrica y no se debe ajustar por los usuarios.
La Nota de la aplicación: Las necesidades de Usuario a proporcionar la tierra el suelo para accionar el suministro
Contacte los Servicios Técnicos en 1-847-268-6000 o [email protected] con cualquiera preguntan.
con o soldadura qa la Etiqueta o utilizar arandela y asamblea de nuez.
La planta SLT se envía de fábrica con bandas metálicas de cortocircuito conectadas entre
los terminales + OUT (salida) y + S y los terminales (-) OUT y (-) S. Esta conguración
de bandas permite la salida desde la SLS desde cualquier par de terminales, y es la
conguración estándar. La función de sensor remoto se activa al retirar las bandas de
cortocircuito y conectar los terminales individuales de salida (OUT) y S con los puntos
pertinentes de la carga. Si se utiliza un circuito OVP, deberá conectarse con los terminales
+ OUT y (-) OUT. El circuito OVP no debe conectarse nunca con los terminales + S, - S
sin las bandas de cortocircuito. En todos los casos es esencial ajustar los tornillos del
terminal rmemente.
Visite nuestro sitio web en www.solaheviduty. com
Caja H2
P/N A272-051
Rev. 4 (August 17, 2007)
