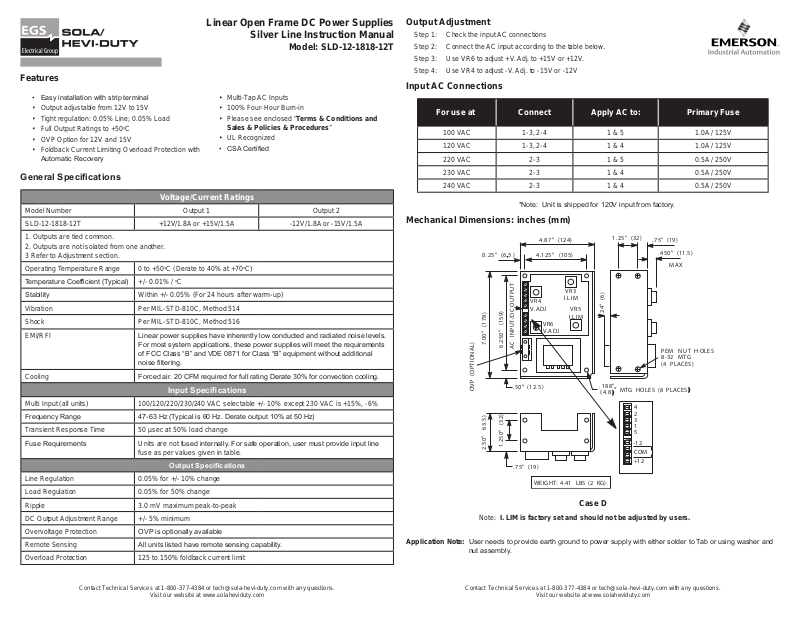

Page 1

Linear Open Frame DC Power Supplies

4. 87 " (12 4)

4. 12 5" ( 10 5)

. 18 8"

(4 .8 )

2. 50 "

63 .5

)

1. 25 0

° MT G HOL E S (8 PL AC ES )

. 50 " (1 2. 5)

. 75 " (1 9)

7. 00

)

0. 25 " (6 .5 )

6. 25 0"

)

IN PU T/

C O

UT PU

(O PT IO NA L

)

. 75 " (1 9)

1. 25 " (32 )

MA X

. 45 0" (11 .5 )

. 2

)

2 3

-12

+12

COM

WEIG HT: 4.41 LBS (2 KG)

PE M NU T H O LE S 8- 32 MT G (4 PLA CE S)

VR 6 V. AD J

VR 4 V. AD J

VR 5

I. LI M

VR 3

I. LI M

Silver Line Instruction Manual

Model: SLD-12-1818-12T

Features

• Easy installation with strip terminal

• Output adjustable from 12V to 15V

• Tight regulation: 0.05% Line; 0.05% Load

• Full Output Ratings to +50oC

• OVP Option for 12V and 15V

• Foldback Current Limiting Overload Protection with

Automatic Recovery

General Specications

Voltage/Current Ratings

Model Number Output 1 Output 2 SLD-12-1818-12T +12V/1.8A or +15V/1.5A -12V/1.8A or -15V/1.5A

1. Outputs are tied common.

2. Outputs are not isolated from one another. 3 Refer to Adjustment section.

Operating Temperature Range 0 to +50oC (Derate to 40% at +70oC)

Temperature Coefcient (Typical) +/- 0.01% / oC Stability Within +/- 0.05% (For 24 hours after warm-up)

Vibration Per MIL-STD-810C, Method 514 Shock Per MIL-STD-810C, Method 516

EMI/RFI Linear power supplies have inherently low conducted and radiated noise levels.

Cooling Forced air. 20 CFM required for full rating Derate 30% for convection cooling.

Multi Input (all units) 100/120/220/230/240 VAC selectable +/- 10% except 230 VAC is +15%, -6%

Frequency Range 47-63 Hz (Typical is 60 Hz. Derate output 10% at 50 Hz)

Transient Response Time 50 µsec at 50% load change Fuse Requirements Units are not fused internally. For safe operation, user must provide input line

Line Regulation 0.05% for +/- 10% change Load Regulation 0.05% for 50% change Ripple 3.0 mV maximum peak-to-peak DC Output Adjustment Range +/- 5% minimum Overvoltage Protection OVP is optionally available Remote Sensing All units listed have remote sensing capability. Overload Protection 125 to 150% foldback current limit

Contact Technical Services at 1-800-377-4384 or [email protected] with any questions.

For most system applications, these power supplies will meet the requirements of FCC Class “B” and VDE 0871 for Class “B” equipment without additional noise ltering.

Input Specications

fuse as per values given in table.

Output Specications

Visit our website at www.solaheviduty.com

• Multi-Tap AC Inputs

• 100% Four-Hour Burn-in

• Please see enclosed “Terms & Conditions and Sales & Policies & Procedures”

• UL Recognized

• CSA Certied

Output Adjustment

Step 1: Check the input AC connections Step 2: Connect the AC input according to the table below. Step 3: Use VR6 to adjust +V. Adj. to +15V or +12V. Step 4: Use VR4 to adjust -V. Adj. to -15V or -12V

Input AC Connections

For use at: Connect Apply AC to: Primary Fuse

100 VAC 1-3, 2-4 1 & 5 1.0A / 125V 120 VAC 1-3, 2-4 1 & 4 1.0A / 125V 220 VAC 2-3 1 & 5 0.5A / 250V 230 VAC 2-3 1 & 4 0.5A / 250V 240 VAC 2-3 1 & 4 0.5A / 250V

*Note: Unit is shipped for 120V input from factory.

Mechanical Dimensions: inches (mm)

Case D

Note: I. LIM is factory set and should not be adjusted by users.

Application Note: User needs to provide earth ground to power supply with either solder to Tab or using washer and

nut assembly.

Contact Technical Services at 1-800-377-4384 or [email protected] with any questions.

Visit our website at www.solaheviduty.com

Page 2

Serie SL - Lineales de Salida Sencilla &

4. 87 " (12 4)

4. 12 5" ( 10 5)

. 18 8"

(4 .8 )

2. 50 "

63 .5

)

1. 25 0

° MT G HOL E S (8 PL AC ES )

. 50 " (1 2. 5)

. 75 " (1 9)

7. 00

)

0. 25 " (6 .5 )

6. 25 0"

)

IN PU T/

C O

UT PU

(O PT IO NA L

)

. 75 " (1 9)

1. 25 " (32 )

MA X

. 45 0" (11 .5 )

. 2

)

2 3

-12

+12

COM

WEIG HT: 4.41 LBS (2 KG)

PE M NU T H O LE S 8- 32 MT G (4 PLA CE S)

VR 6 V. AD J

VR 4 V. AD J

VR 5

I. LI M

VR 3

I. LI M

Múltiple Manual de la Instrucción

Modelo: SLD-12-1818-12T

Características

• Terminales de conexión fáciles de instalar.

• De salida ajustable de 12V a 15V

• Tight regulation: 0.05% Line; 0.05% Load

• Las calicaciones de salida a +50

• OVP Option for 12V and 15V

• Foldback Current Limiting Protección contra Sobrecarga con Automático Recupera

Especicaciones

Voltaje/Las Calicaciones Actuales

Número de Catálogo Salida 1 Salida 2

SLD-12-1818-12T +12V/1.8A or +15V/1.5A -12V/1.8A or -15V/1.5A

1. Outputs are tied common.

2. Outputs are not isolated from one another. 3 Refer to Adjustment section.

Rango de Operación de Temperatura

Coeciente de Temperatura (Típico) +/- 0.01% / oC Estabilidad Después del calentamiento inicial, ±.5% Vibración De acuerdo con MIL-STD-810C, Método 514 Golpes De acuerdo con MIL-STD-810C, Método 516

EMI/RFI Las fuentes de alimentación lineales tienen inherentemente bajos niveles de ruido

Enfriamiento

Voltaje de Entrada 100/120/220/230/240 VAC selectable +/- 10% except 230 VAC is +15%, -6% Frecuencia de Entrada 47-63 Hz (Típico es 60 Hz. La producción de Derate 10% en 50 Hz) Tiempo de Respuesta a Transientes Funda los Requisitos Las unidades no se funden internamente. Para la operación segura, el usuario debe

Regulación de Línea 0.05% para un cambio del 10% Regulación de la carga 0.05% para un cambio del 50% Rizo 3.0 mV máximo Pico-a-Pico Rango de Ajuste de CD de Salida +/- 5% Mínimo Protección de Sobrevoltaje Protección contra Sobrecarga 125 to 150% foldback automático de limitación de corriente Sensores Remotos Todas unidades listaron tiene la capacidad de sensores remotos.

Contacte los Servicios Técnicos en 1-847-268-6000 o [email protected] con cualquiera preguntan.

0 to +50oC (Ajuste al 40% a +70oC)

conducido y radiado. Para la mayoría de las aplicaciones en sistemas estas cumplen con los requerimientos de FCC Clase B y VDE 0871 para Clase B.

De aire forzado. 20 CFM requeridos para el grado completo reducen la

capacidad normal del 30% para refrescarse de la convección.

50 µsec at 50% load change

proporcionar fusible de entrada de línea como por valores se rindió tabla.

OVP is optionally available

Visite nuestro sitio web en www.solaheviduty. com

• Multi-Tap AC Las Entradas

• 100% Cuatro Hora Burn-in

• Sírvase consultar “Términos y Condiciones, y Políticas y Procedimientos de Ventas”

• UL Reconocido

• CSA Certied

Entrada

Salida

El Ajuste de Salida

Dé un paso 1: Verica las conexiones de entrada de C.A.

Dé un paso 2: Conecte a la entrada de C.A. según posponer abajo. Dé un paso 3: Utilice VR6 para ajustar +V. Adj. to +15V or +12V Dé un paso 4: Utilice VR4 para ajustar -V. Adj. to -15V or -12V

Entrada AC Conexiones

Para el uso en: Conecte Aplique AC a: El fusible primario

100 VAC 1-3, 2-4 1 & 5 1.0A / 125V 120 VAC 1-3, 2-4 1 & 4 1.0A / 125V 220 VAC 2-3 1 & 5 0.5A / 250V 230 VAC 2-3 1 & 4 0.5A / 250V 240 VAC 2-3 1 & 4 0.5A / 250V

* La nota: La unidad se envía para la entrada 120V de la fábrica.

Dimensiones (pulg/mm)

Caja D

La nota: I. LIM ha sido jada en la fabrica y no se debe ajustar por los usuarios.

La Nota de la aplicación: Las necesidades de Usuario a proporcionar la tierra el suelo para accionar el suministro

Contacte los Servicios Técnicos en 1-847-268-6000 o [email protected] con cualquiera preguntan.

con o soldadura qa la Etiqueta o utilizar arandela y asamblea de nuez.

P/N A272-049

Rev. 3 (August 17, 2007)

Visite nuestro sitio web en www.solaheviduty. com
