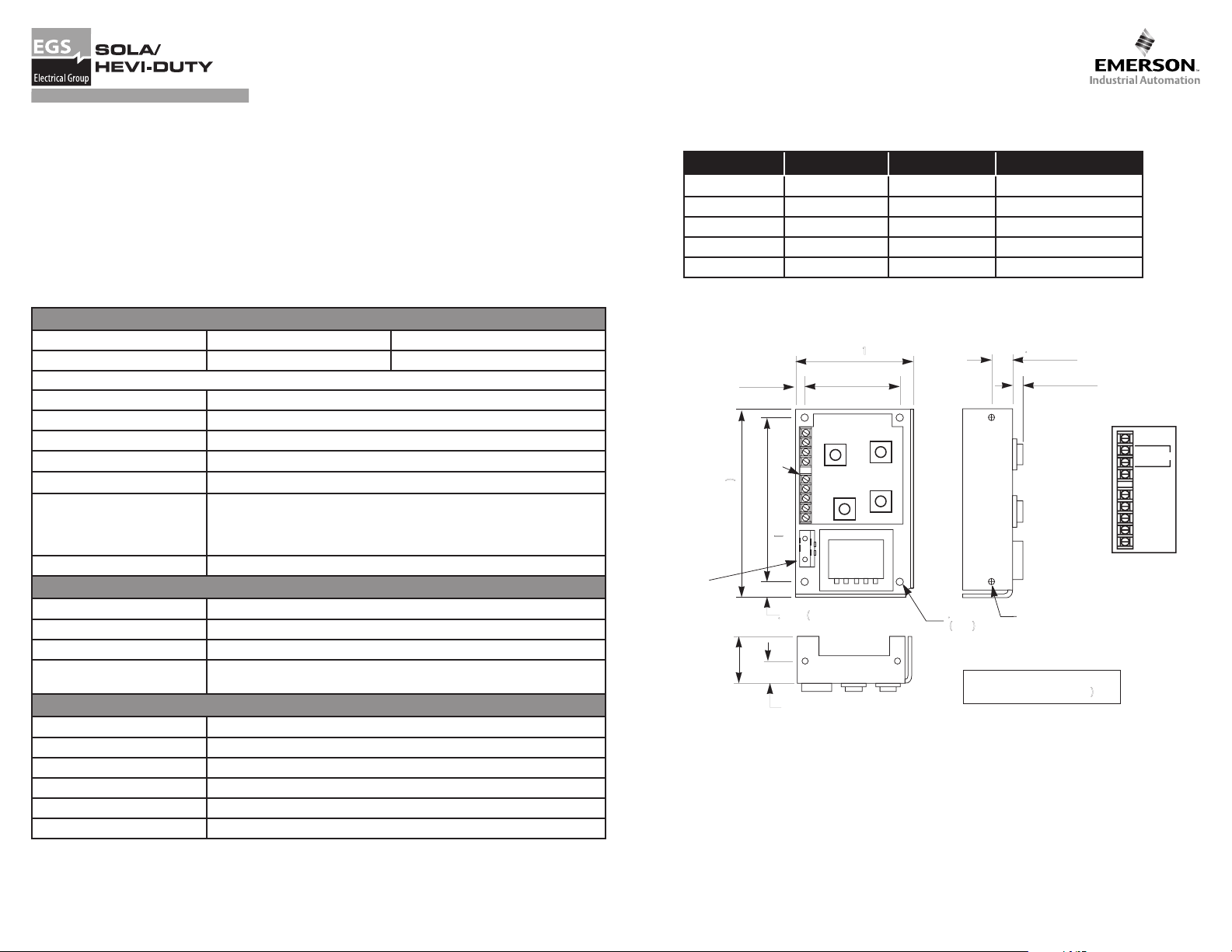

SolaHD SLD-12-1010-12T Data Sheet [es, en]

Linear Open Frame DC Power Supplies

4. 00 " ( 102 )

3. 37 5" (86 )

.1 88 "

(4 .8 )

1. 62 "

( 4

1. 5)

°

MT G HOLES (6 PL AC ES)

VR4

V.ADJ

.5 0" (12. 5)

. 75" (19 )

5. 75 0"

(1

46

)

. 25" (6 .5 )

6. 50

"

(1 65

)

AC

IN PU T/DC

OU TP UT

OV P

(O PT IONA L)

.7 5" (1 9)

. 45" (1 1. 5)

4

1

2
3

5

+12

-12

COM

Case H1

MAX WEI GHT: 2.21 LB S

(1 KG )

PE M N UT HO LE S
6- 32 M TG (2 P LACES )

VR6

V.ADJ

VR5

I.LIM

VR3
I.LIM

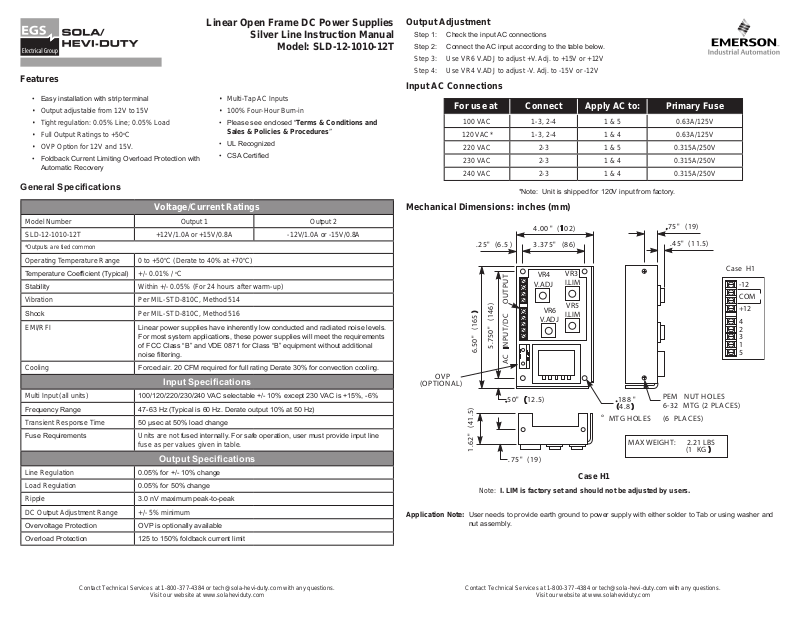

Silver Line Instruction Manual

Model: SLD-12-1010-12T

Features

• Easy installation with strip terminal

• Output adjustable from 12V to 15V

• Tight regulation: 0.05% Line; 0.05% Load

• Full Output Ratings to +50oC

• OVP Option for 12V and 15V.

• Foldback Current Limiting Overload Protection with
Automatic Recovery

General Specications

Voltage/Current Ratings

Model Number Output 1 Output 2
SLD-12-1010-12T +12V/1.0A or +15V/0.8A -12V/1.0A or -15V/0.8A

*Outputs are tied common

Operating Temperature Range 0 to +50oC (Derate to 40% at +70oC)

Temperature Coefcient (Typical) +/- 0.01% / oC
Stability Within +/- 0.05% (For 24 hours after warm-up)

Vibration Per MIL-STD-810C, Method 514
Shock Per MIL-STD-810C, Method 516

EMI/RFI Linear power supplies have inherently low conducted and radiated noise levels.

Cooling Forced air. 20 CFM required for full rating Derate 30% for convection cooling.

Multi Input (all units) 100/120/220/230/240 VAC selectable +/- 10% except 230 VAC is +15%, -6%

Frequency Range 47-63 Hz (Typical is 60 Hz. Derate output 10% at 50 Hz)
Transient Response Time 50 µsec at 50% load change
Fuse Requirements Units are not fused internally. For safe operation, user must provide input line

Line Regulation 0.05% for +/- 10% change
Load Regulation 0.05% for 50% change
Ripple 3.0 nV maximum peak-to-peak
DC Output Adjustment Range +/- 5% minimum

Overvoltage Protection OVP is optionally available

Overload Protection 125 to 150% foldback current limit

Contact Technical Services at 1-800-377-4384 or [email protected] with any questions.

For most system applications, these power supplies will meet the requirements
of FCC Class “B” and VDE 0871 for Class “B” equipment without additional
noise ltering.

Input Specications

fuse as per values given in table.

Output Specications

Visit our website at www.solaheviduty.com

• Multi-Tap AC Inputs

• 100% Four-Hour Burn-in

• Please see enclosed “Terms & Conditions and

Sales & Policies & Procedures”

• UL Recognized

• CSA Certied

Output Adjustment

Step 1: Check the input AC connections

Step 2: Connect the AC input according to the table below.

Step 3: Use VR6 V.ADJ to adjust +V. Adj. to +15V or +12V
Step 4: Use VR4 V.ADJ to adjust -V. Adj. to -15V or -12V

Input AC Connections

For use at: Connect Apply AC to: Primary Fuse

100 VAC 1-3, 2-4 1 & 5 0.63A/125V

120 VAC* 1-3, 2-4 1 & 4 0.63A/125V

220 VAC 2-3 1 & 5 0.315A/250V
230 VAC 2-3 1 & 4 0.315A/250V
240 VAC 2-3 1 & 4 0.315A/250V

*Note: Unit is shipped for 120V input from factory.

Mechanical Dimensions: inches (mm)

Case H1

Note: I. LIM is factory set and should not be adjusted by users.

Application Note: User needs to provide earth ground to power supply with either solder to Tab or using washer and

nut assembly.

Contact Technical Services at 1-800-377-4384 or [email protected] with any questions.

Visit our website at www.solaheviduty.com

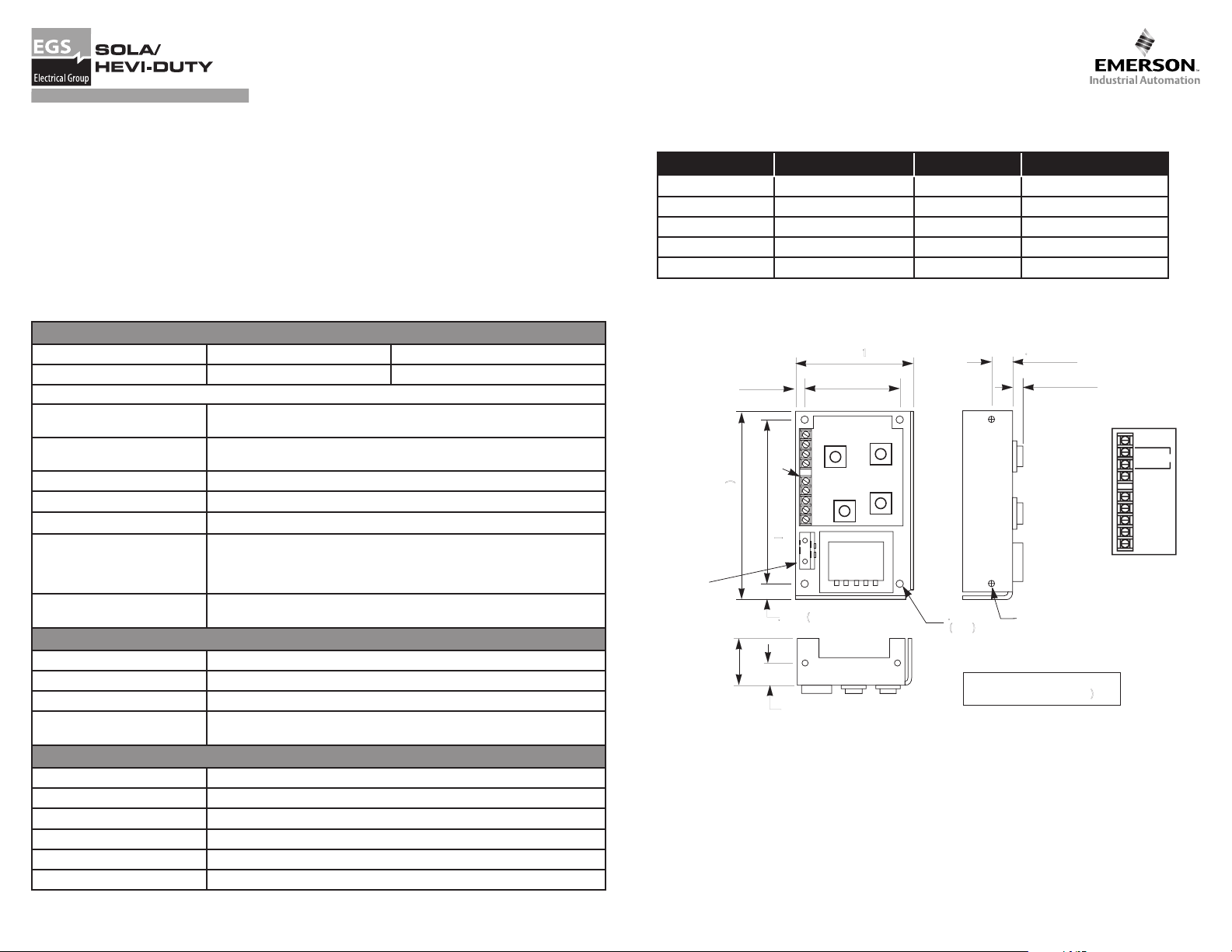

Características

4. 00 " ( 102 )

3. 37 5" (86 )

.1 88 "

(4 .8 )

1. 62 "

( 4

1. 5)

°

MT G HOLES (6 PL AC ES)

VR4

V.ADJ

.5 0" (12. 5)

. 75" (19 )

5. 75 0"

(1

46

)

. 25" (6 .5 )

6. 50

"

(1 65

)

AC

IN PU T/DC

OU TP UT

OV P

(O PT IONA L)

.7 5" (1 9)

. 45" (1 1. 5)

4

1

2
3

5

+12

-12

COM

Case H1

MAX WEI GHT: 2.21 LB S

(1 KG )

PE M N UT HO LE S
6- 32 M TG (2 P LACES )

VR6

V.ADJ

VR5

I.LIM

VR3
I.LIM

• Terminales de conexión fáciles de instalar.

• De salida ajustable de 12V a 15V

• Tight regulation: 0.05% Line; 0.05% Load

• Las calicaciones de salida a +50

• OVP Option for 12V and 15V.

• Foldback Current Limiting Protección contra

Sobrecarga con Automático Recupera

o

C

Serie SL - Lineales de Salida Sencilla &

Múltiple Manual de la Instrucción

Modelo: SLD-12-1010-12T

• Multi-Tap AC Las Entradas

• 100% Cuatro Hora Burn-in

• Sírvase consultar “Términos y Condiciones, y

Políticas y Procedimientos de Ventas”

• UL Reconocido

• CSA Certicado

El Ajuste de Salida

Dé un paso 1: Verica las conexiones de entrada de C.A.
Dé un paso 2: Conecte a la entrada de C.A. según posponer abajo.

Dé un paso 3: Utilice VR6 V.ADJ para ajustar +V. Adj. to +15V or +12V

Dé un paso 4: Utilice VR4 V.ADJ para ajustar -V. Adj. to -15V or -12V

Input AC Conexiones

Para el uso en: Conecte Aplique AC a: El fusible primario

100 VAC 1-3, 2-4 1 & 5 0.63A/125V

120 VAC* 1-3, 2-4 1 & 4 0.63A/125V

220 VAC 2-3 1 & 5 0.315A/250V
230 VAC 2-3 1 & 4 0.315A/250V
240 VAC 2-3 1 & 4 0.315A/250V

Especicaciones

Voltaje/Las Calicaciones Actuales

Número de Catálogo Salida 1 Salida 2

SLD-12-1010-12T +12V/1.0A or +15V/0.8A -12V/1.0A or -15V/0.8A

*Outputs are tied common

Rango de Operación de

Temperatura

Coeciente de Temperatura
(Típico)

Estabilidad Después del calentamiento inicial, ±.5%

Vibración De acuerdo con MIL-STD-810C, Método 514

Golpes De acuerdo con MIL-STD-810C, Método 516
EMI/RFI Las fuentes de alimentación lineales tienen inherentemente bajos niveles de

Enfriamiento De aire forzado. 20 CFM requeridos para el grado completo reducen la

Voltaje de Entrada 100/120/220/230/240 VAC selectable +/- 10% except 230 VAC is +15%, -6%
Frecuencia de Entrada 47-63 Hz (Típico es 60 Hz. La producción de Derate 10% en 50 Hz)

Tiempo de Respuesta a Transientes

Funda los Requisitos Las unidades no se funden internamente. Para la operación segura, el usuario debe

Regulación de Línea 0.05% para un cambio del 10%
Regulación de la carga 0.05% para un cambio del 50%

Rizo 3.0 mV máximo Pico-a-Pico
Rango de Ajuste de CD de Salida +/- 5% Mínimo

Protección de Sobrevoltaje OVP is optionally available

Protección contra Sobrecarga 125 to 150% foldback automático de limitación de corriente

Contacte los Servicios Técnicos en 1-847-268-6000 o [email protected] con cualquiera preguntan.

0 to +50oC (Ajuste al 40% a +70oC)

+/- 0.01% / oC

ruido conducido y radiado. Para la mayoría de las aplicaciones en sistemas
estas cumplen con los requerimientos de FCC Clase B y VDE 0871

para Clase B.

capacidad normal del 30% para refrescarse de la convección.

Entrada

50 µsec at 50% load change

proporcionar fusible de entrada de línea como por valores se rindió tabla.

Salida

Visite nuestro sitio web en www.solaheviduty. com

* La nota: La unidad se envía para la entrada 120V de la fábrica.

Dimensiones (pulg/mm)

Caja H1

La nota: I. LIM ha sido jada en la fabrica y no se debe ajustar por los usuarios.

La Nota de la aplicación: Las necesidades de Usuario a proporcionar la tierra el suelo para accionar el suministro

Contacte los Servicios Técnicos en 1-847-268-6000 o [email protected] con cualquiera preguntan.

con o soldadura qa la Etiqueta o utilizar arandela y asamblea de nuez.

P/N A272-135

Rev. 4 (August 16, 2007)

Visite nuestro sitio web en www.solaheviduty. com
