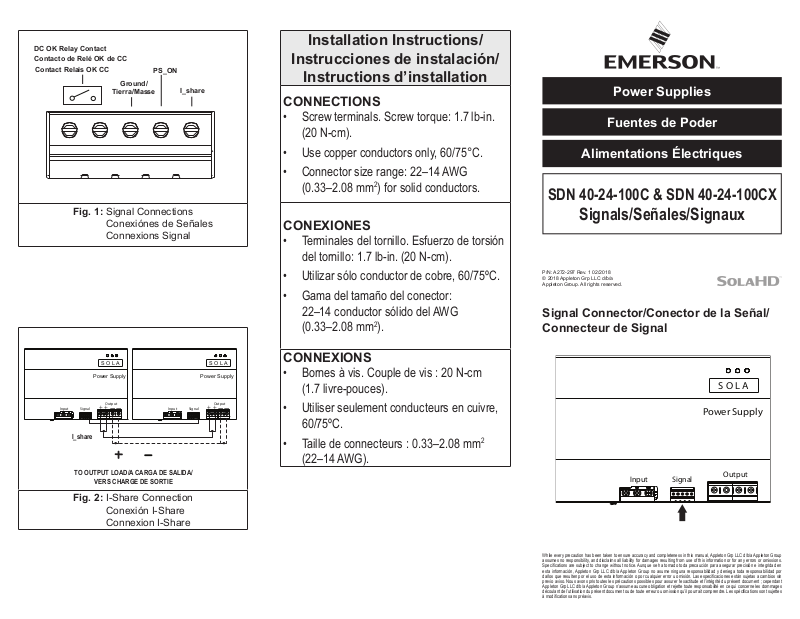

Power Supplies
SDN 40-24-100C & SDN 40-24-100CX
Signals/Señales/Signaux
Fuentes de Poder
Alimentations Électriques
GND
PS
ON I_SHARE
OK
PS
DC OK Relay Contact
Contacto de Relé OK de CC
Contact Relais OK CC
Tierra/Masse
Fig. 1: Signal Connections
Conexiónes de Señales
Connexions Signal
Ground/
PS_ON
I_share
Installation Instructions/
Instrucciones de instalación/
Instructions d’installation
CONNECTIONS
• Screw terminals. Screw torque: 1.7 lb-in.
(20 N-cm).
• Use copper conductors only, 60/75°C.
• Connector size range: 22–14 AWG
2
(0.33–2.08 mm
CONEXIONES
• Terminales del tornillo. Esfuerzo de torsión
del tornillo: 1.7 lb-in. (20 N-cm).
• Utilizar sólo conductor de cobre, 60/75ºC.
• Gama del tamaño del conector:
22–14 conductor sólido del AWG
(0.33–2.08 mm
) for solid conductors.
2
).
P/N: A272-297 Rev. 1 02/2018
© 2018 Appleton Grp LLC d/b/a
Appleton Group. All rights reserved.
Signal Connector/Conector de la Señal/
Connecteur de Signal
S O L A S O L A
Power Supply
Output
Input Signal
I_SHARE
+ +
–
– –
I_share
TO OUTPUT LOAD/A CARGA DE SALIDA/
VERS CHARGE DE SORTIE
Fig. 2: I-Share Connection
Conexión I-Share
Connexion I-Share
Input Signal
Power Supply
Output
+ +
–
CONNEXIONS
• Bornes à vis. Couple de vis : 20 N-cm
(1.7 livre-pouces).
• Utiliser seulement conducteurs en cuivre,
60/75ºC.
• Taille de connecteurs : 0.33–2.08 mm
2
(22–14 AWG).
S O L A
Power Supply
Input Signal
While every precaution has been taken to ensure accuracy and completeness in this manual, Appleton Grp LLC d/b/a Appleton Group
assumes no responsibility, and disclaims all liability for damages resulting from use of this information or for any errors or omissions.
Specications are subject to change without notice. Aunque se ha tomado toda precaución para asegurar precisión e integridad en
esta información, Appleton Grp LLC d/b/a Appleton Group no asume ninguna responsabilidad y deniega toda responsabilidad por
daños que resulten por el uso de esta información o por cualquier error u omisión. Las especicaciones están sujetas a cambios sin
previo aviso. Nous avons pris toutes les précautions possibles pour assurer l’exactitude et l’intégrité du présent document ; cependant
Appleton Grp LLC d/b/a Appleton Group n’assume aucune obligation et rejette toute responsabilité en ce qui concerne les dommages
découlant de l’utilisation du présent document ou de toute erreur ou omission qu’il pourrait comprendre. Les spécications sont sujettes
à modication sans préavis.
Output
Signal Modes
!
!
!
!
!
!
!
!
!
Refer to Figure 1.
Modos de Señal
Consulte la Figura 1.
Modes de Signal
Voir la Figure 1.
DC OK Relay Contact
Contact Rating: 50Vdc, 200mA
If the output voltage >20V, the DC OK Relay Contact is
energized (closed).
Ground
Grounding terminal for all signals, except I_SHARE.
GND CONNECTION
Warning: Do not connect the signal ground terminal with
the output terminals of the unit. (Risk of overload.)
Warning: Do not connect this terminal with terminals of
other units, including the signal ground terminal of
another power supply unit.
PS ON
+
Vin
_
PS_ON
If Vin = Floating or PS ON shorted to
If Vin = Floating or PS ON shorted
GND, PSU is turned on.
to GND, PSU is enabled
If Vin is 5-20Vdc, PSU is on Standby
mode.
GND
The PS_ON signal is required to remotely turn on/off the
power supply. PS_ON is an active low signal that turns on
the dc output power.
Warning: Connect as shown. Improper connection may result in
damage to the power supply. Ensure Vin is less than 20Vdc.
I_share
Refer to Figure 2.
The I_SHARE signal enables power supplies of the same
output voltage to be paralleled to obtain a higher output
current and to share the output current load equally.
NOTE: The parallel power supplies must be of the same
type and manufacturer. For optimum current sharing,
trim the output voltages equally before making the
connections.
Contacto de Relé OK
de CC
Valor nominal de contacto: 50 V dc, 200 mA
Si el voltaje de salida excede 20V, el contacto del relé de
DC-OK se activa (cierra).
Tierra
Terminal a tierra para todas las señales, excepto I_SHARE.
Conexión GND
Advertencia: No conecte el terminal de tierra de señal con los
terminales de salida de la unidad. (Riesgo de sobrecarga.)
Advertencia: No conecte este terminal con los terminales
de otras unidades (ni siquiera con otro terminal con la
señal tierra de otra unidad).
PS ON
+
Vin
_
GND
PS_ON
Si Vin = otante o PS ON está en
cortocircuito a GND, la fuente de poder
Si Vin = Flotante o PS ON conectado
a GND, PSU está habilitado
está activada.
Si Vin es de 5-20V CC, la fuente de poder
entra en modo de espera.
Se requiere tener la señal PS_ON para prender/apagar
desde lejos la fuente de alimentación. PS_ON es una señal
activa baja que enciende el riel de potencia de salida.
Advertencia: Conectar tal como se muestra en la imagen. Una
conexión inadecuada puede resultar en daños a la fuente de poder.
Asegúrese de que el Vin es menos de 20V CC.
I_share
Consulte la Figura 2
La señal I_SHARE permite que las fuentes de alimentación
del mismo voltaje de salida se pongan en paralelo para
obtener una salida más alta de corriente y para compartir por
igual la carga de corriente de salida.
NOTA: Las fuentes de alimentación paralelas deben ser
del mismo tipo y fabricante. Para una distribución óptima
de la corriente, recorte las tensiones de salida igualmente
antes de realizar las conexiones.
Contact Relais OK CC
Caractéristiques nominales du relais : 50 Vcc, 200 mA
Si la tension de sortie >20V, le contact de relais DC OK
est mis sous tension (fermé).
Masse
Borne de mise à la terre pour tous les signaux, à
l’exception de I_SHARE.
Connexion GND
Avertissement : Ne branchez pas la borne de masse du
signal aux bornes de sortie de l’appareil. (risque de
surcharge).
Avertissement : Ne branchez pas cette borne aux
bornes des autres appareils (pas même avec la borne
du signal masse d’un autre appareil).
PS ON
+
Vin
_
GND
PS_ON
Si Vin = tension ottante ou « PS ON »
Si Vin = Flottant ou PS ON relié
est relié à GND, l’alimentation est
à GND, PSU est activé
allumée.
Si la tension d’entrée « Vin » est
entre 5 et 20V c.c., l’alimentation est
en mode de veille.
Le signal PS_ON sert à télécommander la mise sous/hors
tension du bloc d’alimentation. PS_ON est un signal de
faible activité qui active le rail conducteur de sortie.
Mise en garde : Raccorder comme illustré. Un
raccorde ment incorrect pourrait endommager l’alimentation.
S’assurer que la tension d’entrée « Vin » est inférieure à
20V c.c.
I_share
Voir la Figure 2.
Le signal I_SHARE active le bloc d’alimentation, qui donne
la même tension de sortie, en parallèle, de sorte que le
courant de sortie est supérieur et partage équitablement
cette charge.
REMARQUE: Les alimentations en parallèle doivent
être du même type et du même fabricant. Pour un
partage optimal du courant, ajustez les tensions de
sortie de façon égale avant de réaliser les connexions.
I_SHARE Connection
Connect the IS pins of the individual power supplies. Connect
the + and – output of the two power supplies in parallel.
Conexión I_SHARE
Conecte las clavijas de IS de las fuentes de poder
individuales. Conecte la salida + y – de las dos fuentes de
alimentación en paralelo.
Connexion I_SHARE
Branchez les bornes I_SHARE de chaque bloc
d’alimentation en parallèle. Branchez les sorties « + » et
« - » des deux blocs d’alimentation en parallèle.
