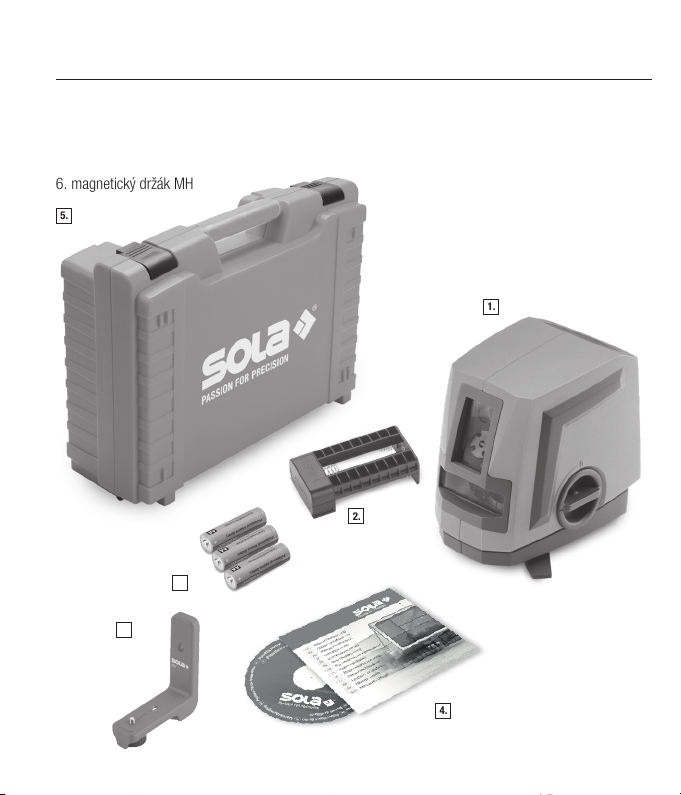

Rozsah dodávky přístroje CROSSLINE:

1. liniový laser CROSSLINE

2. bateriový adaptér BA

3. tužkové baterie (AA)

4. CD s návodem k použití

5. kufřík

6. magnetický držák MH

Page 3

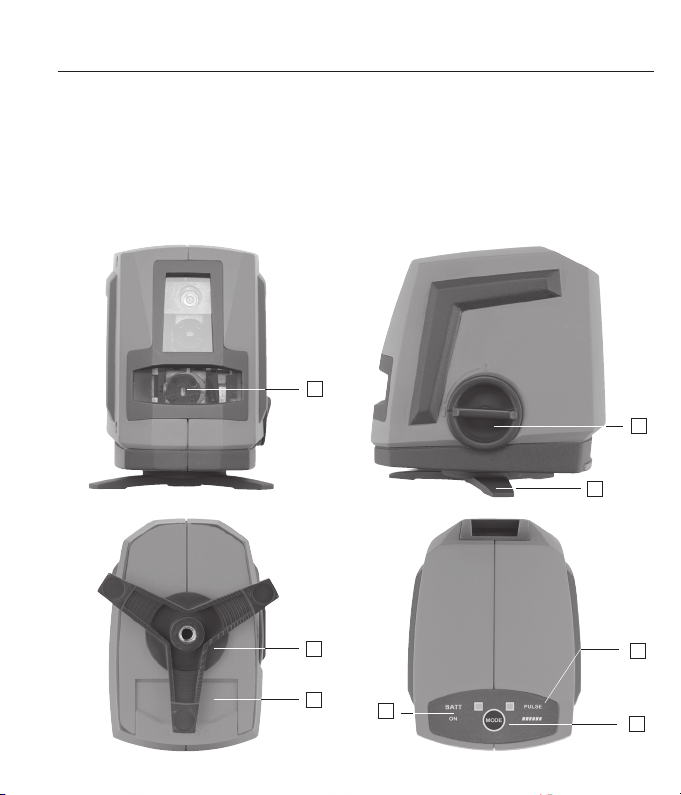

Crossline

1. Výstupní otvor laserového paprsku

2. Spínač/vypínač, přepravní pojistka

3. Ukazatel stavu/napětí baterie «BATT-ON»

4. Tlačítko provozních režimů «MODE»

5. Stav provozního režimu «PULSE»

6. Upevnění stativu 1/4“

7. Víko přihrádky na baterie

8. Otočný stojan

Page 4

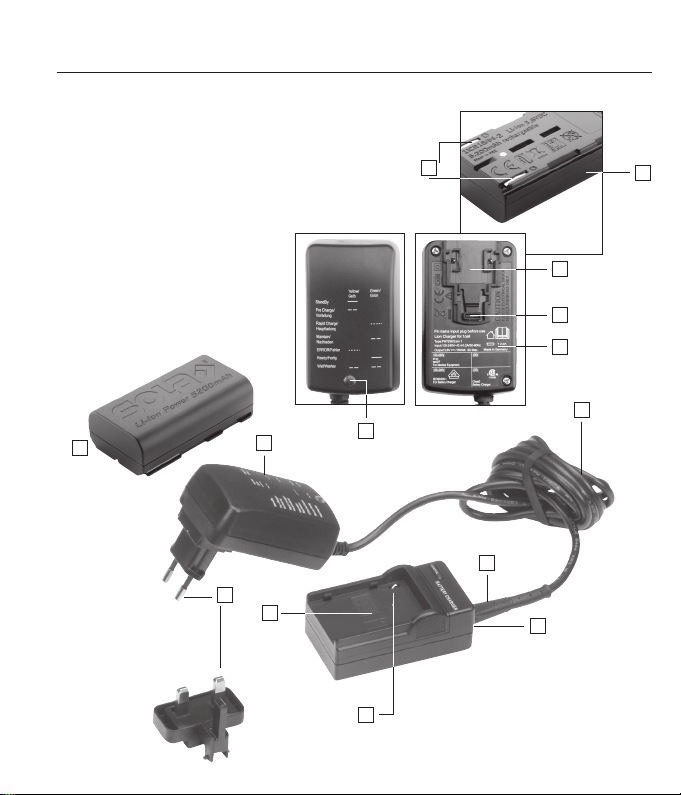

SOLA Li-Ion akumulátor, nabíjecí stanice a nabíječka (volitelné vybavení)

1. Li-Ion akumulátor 5.2

2. Kontakty akumulátoru

3. Technické údaje / zkušební známka

4. Li-Ion nabíjecí stanice

5. Nabíjecí přípojka pro Li-Ion nabíječku

6. Li-Ion nabíječka

7. Nabíjecí kabel

8. Nabíjecí konektor

9. Indikátor provozu

10. Zdířka k připojení zástrčky pro danou zemi

11. Tlačítko k uvolnění zástrčky pro danou zemi

12. Zástrčka pro danou zemi

Page 5

Návod k použití liniového laseru CROSSLINE (Německá původní verze)

K tomuto návodu

Srdečně blahopřejeme ke koupi vašeho nového laseru CROSSLINE! Získali jste měřicí přístroj SOLA, se kterým budete pracovat snadněji, přesněji a rychleji. Abyste mohli využívat plného rozsahu funkcí tohoto měřicího přístroje a ovládali ho bezpečným způsobem, dodržujte prosím následující pokyny:

• Přečtěte si tento návod k použití, než přístroj uvedete do provozu.

• Uchovávejte návod k použití vždy u přístroje.

• Předávejte tento přístroj jiným osobám jen s návodem k použití.

• Nedopusťte, aby umístěné výstražné štítky byly nerozeznatelné.

Obsah

1. Všeobecné pokyny

2. Popis

3. Technické údaje

4. Bezpečnostní pokyny

5. Bezpečnost/klasiﬁkace laseru

6. Uvedení do provozu

7. Ovládání

8. Zkouška přesnosti

9. Údržba, skladování a přeprava

10. Rozsah dodávky a příslušenství

11. Vyhledáváni poruch

12. Likvidace

13. Záruka výrobce

14. ES prohlášení o shodě

Page 6

1. Všeobecné pokyny

1.1 Signální slova a jejich význam

NEBEZPEČÍ

Znamená bezprostředně hrozící nebezpečí, které má za následek závažná poranění nebo smrt.

VAROVÁNÍ

Znamená eventuálně nebezpečnou situaci, která má za následek závažná poranění nebo smrt.

OPATRNĚ

Znamená eventuálně nebezpečnou situaci, která by mohla mít za následek lehká poranění nebo věcné škody.

UPOZORNĚNÍ

Znamená pokyny k použití nebo jiné užitečné informace.

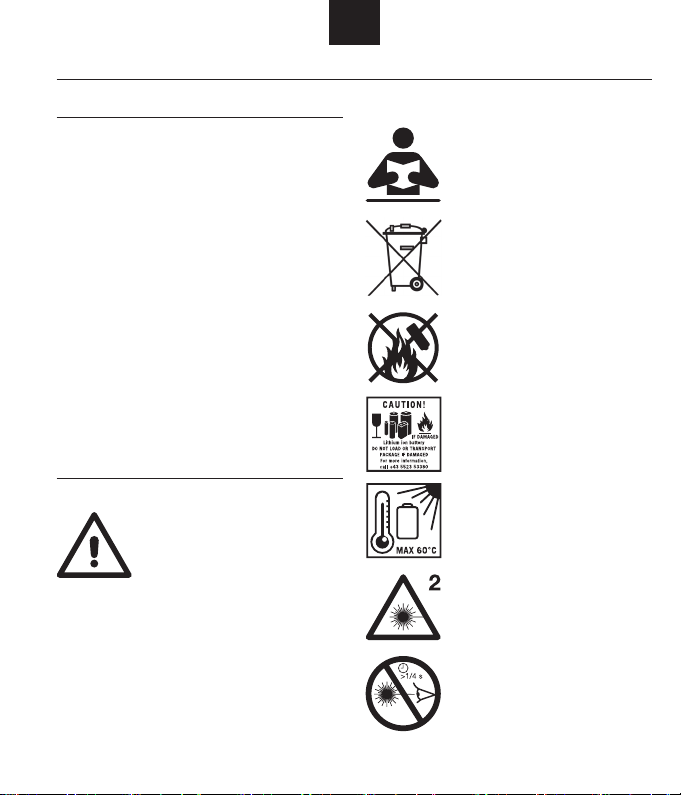

1.2 Piktogramy a další upozornění

1.2.1 Výstražné značky

Varování před obecným nebezpečím

1.2.2 Symboly

Před použitím si přečtěte návod k použití

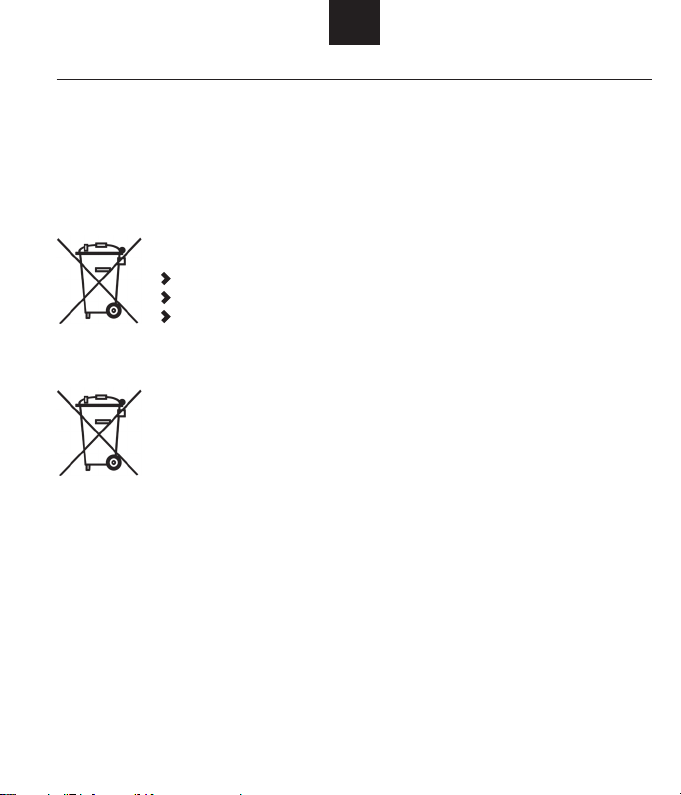

Baterie a přístroje nesmí být likvidovány jako domovní odpad

Nevhazujte baterie do ohně

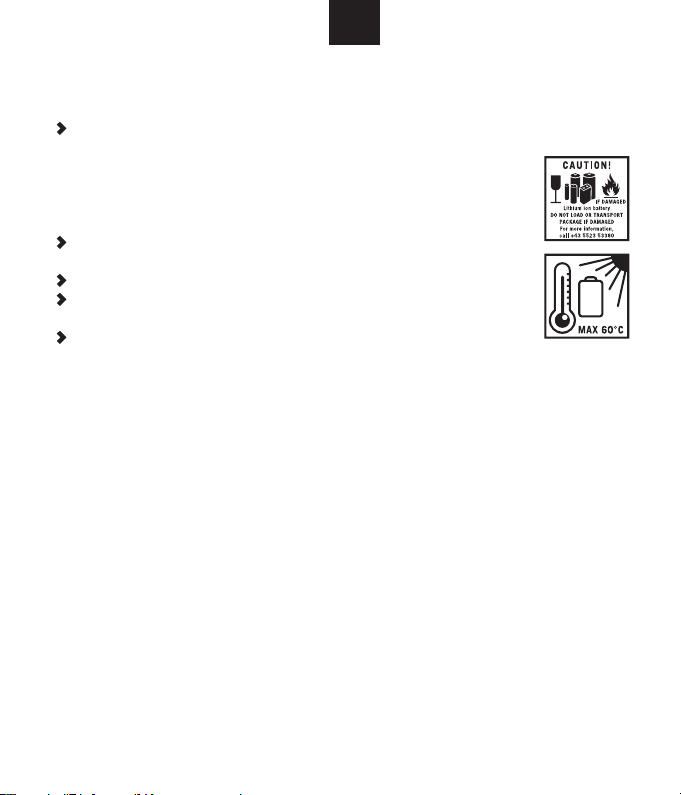

Výstražný štítek na obalech s Li-Iontovými akumulátory

Nezahřívejte baterie nad 60 °C

Přístroj laserové třídy 2

Nedívejte se do laserového paprsku!

Page 7

2. Popis

2.1 Součásti přístroje, signalizační a ovládací prvky

2.1.1 CROSSLINE

1. Výstupní otvor laserového paprsku

2. Spínač/vypínač, přepravní pojistka

3. Ukazatel stavu/napětí baterie «BATT-ON»

4. Tlačítko provozních režimů «MODE»

5. Stav provozního režimu «PULSE»

6. Upevnění stativu 1/4“

7. Víko přihrádky na baterie

8. Otočný stojan

2.1.2

SOLA Li-Ion akumulátor, nabíjecí stanice a nabíječka (volitelné vybavení)

1. Li-Ion akumulátor 5.2

2. Kontakty akumulátoru

3. Technické údaje / zkušební známka

4. Li-Ion nabíjecí stanice

5. Nabíjecí přípojka pro Li-Ion nabíječku

6. Li-Ion nabíječka

7. Nabíjecí kabel

8. Nabíjecí konektor

9. Indikátor provozu

10. Zdířka k připojení zástrčky pro danou zemi

11. Tlačítko k uvolnění zástrčky pro danou zemi

12. Zástrčka pro danou zemi

2.2 Použití v souladu s určením

CROSSLINE je liniový a bodový laser, k jehož ovládání stačí jediná osoba, která tak může přenášet kolmé body a úhly 90°, provádět horizontální a vertikální nivelaci a vyrovnání. Přístroj je přednostně určen k použití ve vnitřních prostorách. Při použití venku je nutno dbát, aby okolní podmínky odpovídaly těm ve vnitřním prostoru. Dosah viditelných laserových čar závisí na okolních podmínkách. Za nepříznivých světelných podmínek nebo při větších vzdálenostech lze k určení polohy laserových čar použít ruční přijímač REC LRD0 (ruční přijímač REC LRD0 není obsažen v rozsahu dodávky; lze jej získat jako volitelné vybavení).

Page 8

Postupujte podle údajů v tomto návodu k použití. Zařízení a příslušenství se mohou stát nebezpečnými, jestliže je používají nepoučené osoby neodborným způsobem nebo v rozporu s určením.

Page 9

3. Technické údaje

3.1 Liniový a bodový laser CROSSLINE

Pracovní dosah

- laserové čáry

- přijímač Max. tolerance měření

- laserové čáry ± 0.2 mm / m Krytí IP 54 Rozsah nivelace (typický) ± 4° Doba nivelace (typická) ≤ 5 s Elektrické napájení 3 x 1,5 V tužkové baterie (AA) / Li-Ion akumulátor 5.2 Doba provozu (při 20 °C)

- tužkové baterie (AA) 20 h

- Li-Ion akumulátor 5.2 Přípustné teploty

Provozní teplotar Teplota při nabíjenír

Laserové diody - čáry / body 635 nm < 5 mW Laserová třída 2M, DIN EN 60825-1 : 2014 Upevnění stativu ¼" Hmotnost bez akumulátoru 450 g Rozměr V x Š x D 120 x 65 x 105 mm

* … podle okolních podmínek na pracovišti. Změny (schemata, popisy a technické údaje) vyhrazeny.

r = 20 m* r = 80 m*

30 h 45 h

-10 °C až +50 °C

-20 °C až +60 °C

3.2 SOLA nabíječka LG Li-Ion (volitelné vybavení)

Jmenovité vstupní napětí 100 - 240 VAC / 50 - 60 Hz Jmenovitý vstupní proud 0,4 A @ 100 VAC - 0,2 A @ 240 VAC při max. zatížení Jmenovitý vstupní výkon 21 Wrms při max. zatížení Výstupní napětí 3,6 VDC Nabíjecí proud 3000 mA

Page 10

Okolní teplota -10 °C až +50 °C Krytí IP40 Příkon v pohotovostním režimu ≤ 0,3 W @ 100 VAC / ≤ 0,5 W @ 240 VAC

Page 11

4. Bezpečnostní pokyny

4.1 ROZSAH ODPOVĚDNOSTI

4.1.1 Výrobce

Společnost SOLA je odpovědná za bezchybné dodání výrobku z bezpečnostně technického hlediska včetně návodu k použití a originálního příslušenství.

4.1.2 Provozovatel

Provozovatel je odpovědný za použití výrobku v souladu s určením, práci svých pracovníků, jejich poučení a provozní bezpečnost výrobku.

Rozumí informacím o ochraně na výrobku a pokynům v návodu k použití. Dodržuje místně obvyklé, závodní bezpečnostní předpisy a předpisy prevence

nehod, popř. zákony a nařízení o bezpečnosti práce.

Bezodkladně informuje společnost SOLA, pokud se u výrobku nebo při jeho použití

vyskytnou bezpečnostní nedostatky.

Zajistí, aby výrobek nebyl při zjištění vady provozován, a odevzdá jej k odborné opravě.

4.2 Použití v rozporu s určením

Použití přístroje a příslušenství bez pověření. Použití příslušenství nebo doplňkových přístrojů třetími osobami. Použití mimo meze použití (viz kap. 3 / Technické údaje). Použití za extrémního kolísání teplot bez dostatečné aklimatizace. Deaktivování bezpečnostních zařízení a odstranění upozorňujících a výstražných štítků. Neautorizované otevření přístroje. Provedení přestaveb nebo změn na přístroji nebo příslušenství. Úmyslné oslnění třetích osob. Nedostatečné zabezpečení místa použití.

4.3 Meze použití

Přístroj CROSSLINE je vhodný k použití v prostředí trvale obývaném lidmi.

Nepoužívejte výrobek ve výbušném nebo agresivním prostředí. Spojte se s místními bezpečnostními úřady a osobami pověřenými bezpečností, než začnete pracovat

v ohroženém prostředí, v blízkosti elektrických zařízení nebo v podobných situacích.

Page 12

4.4 NEBEZPEČÍ PŘI POUŽITÍ

4.4.1 Všeobecně

VAROVÁNÍ

Chybějící nebo neúplné pokyny mohou mít za následek neodborné použití nebo použití v rozporu s určením. Může takto dojít k nehodám se závažným poraněním osob, věcným škodám, škodám na majetku a životním prostředí.

Dodržujte bezpečnostní pokyny výrobce a instrukce provozovatele. Chraňte přístroj a příslušenství před dětmi.

VAROVÁNÍ

Oslnění laserovým paprskem může nepřímo způsobit závažné nehody, především u osob, které řídí vozidlo nebo obsluhují stroj. Nedívejte se do laserového paprsku.

Nesměřujte laserový paprsek popř. laserovou rovinu do výše očí nebo nemiřte na osoby.

OPATRNĚ

Pád, delší skladování, transport nebo jiné mechanické vlivy mohou způsobit chybné výsledky měření. Před použitím přístroj zkontrolujte, zda není poškozen.

Poškozené přístroje nepoužívejte. Opravu nechejte provést pouze společností SOLA. Před použitím zkontrolujte přesnost přístroje (viz kap. 8 / Zkouška přesnosti).

4.4.2 Nabíječka / baterie / akumulátory

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem s následkem smrti!

SOLA Li-Ion nabíječku a nabíjecí stanici nikdy neotevírejte. SOLA Li-Ion nabíječku a nabíjecí stanici používejte výlučně v suchém prostředí

a zabraňte kontaktu s kapalinami.

NEBEZPEČÍ

Silné mechanické vlivy mohou způsobit vytečení, požár nebo explozi baterií a akumulátorů nebo se mohou uvolnit toxické látky.

Page 13

Baterie a akumulátory neotvírejte a nevystavujte je mechanickému zatížení. Poškozené akumulátory, nabíječky a nabíjecí stanice nepoužívejte. Opravu nechejte provést pouze společností SOLA.

VAROVÁNÍ

Vysoké okolní teploty a ponoření do kapalin může způsobit vytečení, požár nebo explozi baterií a akumulátorů nebo se mohou uvolnit toxické látky.

Baterie a akumulátory chraňte při přepravě před mechanickými vlivy. Li-Ion akumulátory neskladujte na slunci, topení nebo za sklem. Baterie a akumulátory nepřehřívejte a nevystavujte je ohni. Zabraňte vniknutí vlhkosti do baterií a akumulátorů. Poškozené baterie a akumulátory nepoužívejte. Likvidujte je odborným způsobem (viz kap. 12 / Likvidace).

VAROVÁNÍ

Zkratem nebo použitím v rozporu s určením se mohou baterie přehřát a hrozí nebezpečí poranění či požáru.

Baterie nepřepravujte a neuchovávejte v kapsách oděvu. Kontakty baterie neuvádějte do kontaktu s ozdobami, klíči nebo jinými elektricky vodivými předměty. Baterie nenabíjejte. Nevybíjejte baterie zkratováním. Nepájejte baterie v přístroji. Nemíchejte staré a nové baterie a nepoužívejte baterie rozdílných výrobců nebo rozdílného

typového označení.

VAROVÁNÍ

Při použití nabíječek od jiných výrobců se Li-Ion akumulátory mohou poškodit. To může mít za následek nebezpečí požáru a exploze.

Používejte výlučně originální příslušenství společnosti SOLA.

Page 14

VAROVÁNÍ

Při neodborné likvidaci se můžete vy nebo třetí osoby těžce poranit a také znečistit životní prostředí. Při spalování plastových dílů vznikají jedovaté odpadní plyny, z kterých mohou osoby onemocnět. Baterie/akumulátory mohou explodovat, když jsou poškozeny nebo se silně zahřejí, a přitom způsobit otravu, popálení, poleptání nebo znečištění životního prostředí. Nezodpovědnou likvidací umožníte neoprávněným osobám používat výrobek v rozporu s určením.

Výrobek nesmí být likvidován jako domovní odpad. Přístroj a příslušenství likvidujte odborným

způsobem (viz kap. 12 / Likvidace).

Výrobek trvale chraňte před přístupem neoprávněných osob, především dětí.

4.5 ELEKTROMAGNETICKÁ KOMPATIBILITA (EMC)

Jako elektromagnetickou kompatibilitu označujeme schopnost výrobků bezchybně fungovat v prostředí s elektronickým zářením a elektrostatickým výbojem, aniž by vyvolávaly elektromagnetické poruchy v jiných přístrojích.

4.5.1 Rušení jiných přístrojů přístrojem CROSSLINE

I když výrobky splňují přísné požadavky příslušných směrnic a norem, nemůže společnost SOLA bezezbytku vyloučit možnost rušení jiných přístrojů (např. když výrobek používáte v kombinaci s cizími přístroji, jako jsou např. terénní počítače, PC, radiové přístroje, mobilní telefony, různé kabely nebo externí baterie).

Při použití počítačů a radiových přístrojů dodržujte údaje daného výrobce

o elektromagnetické kompatibilitě.

Používejte výlučně originální vybavení popř. příslušenství společnosti SOLA.

4.5.2 Rušení přístroje CROSSLINE jinými přístroji

I když výrobek splňuje přísné požadavky příslušných směrnic a norem, nemůže společnost SOLA zcela vyloučit možnost, že intenzivní elektromagnetické záření v bezprostřední blízkosti radiových vysílačů, bezdrátových telefonů, dieselových generátorů apod. může výsledky měření zkreslit.

Při měření za těchto podmínek zkontrolujte hodnověrnost výsledků měření.

Page 15

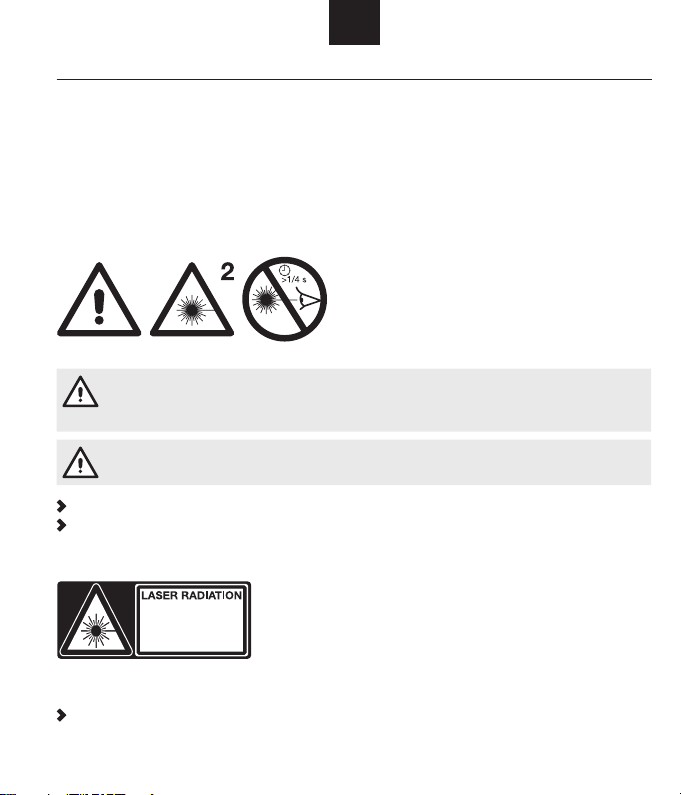

5. BEZPEČNOST/KLASIFIKACE LASERU

Přístroj CROSSLINE emituje tři viditelné laserové čáry a jeden laserový bod. Výrobek splňuje laserovou třídu 2M podle DIN EN 60825-1:2014

Laserová třída 2M:

U laserových přístrojů třídy 2M je oko chráněno při náhodném, krátkodobém pohledu zavíracím reﬂexem víček a/nebo reakcí odvrácením.

VAROVÁNÍ

Přímý pohled do laserového paprsku přes optické pomůcky (jako např. dalekohledy, teleskopy) může být nebezpečný.

POZOR

Pohled do laserového paprsku může být pro oko nebezpečný.

Nedívejte se do laserového paprsku. Nesměřujte laserový paprsek na jiné osoby.

Štítek na přístroji:

DO NOT STARE INTO BEAM

OR VIEW DIRECTLY WITH

OPTICAL INSTRUMENTS

CLASS 2M LASER PRODUCT

DIN EN 60825 –1: 2014

λ = 635 – 650 nm MAX. OUTPUT<5 mW

Poloha typového štítku viz zadní strana obálky.

Typový štítek neodstraňujte!

Page 16

6. Uvedení do provozu

6.1 Provoz s bateriemi

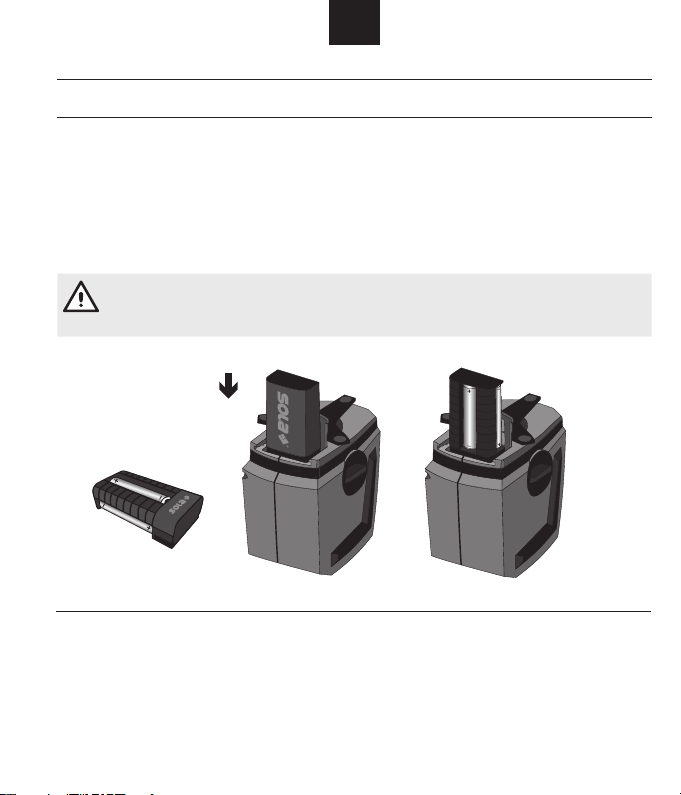

1. Otevřete víko přihrádky na baterie.

2. Vložte baterie do bateriového adaptéru společnosti SOLA se správnou polarizací.

3. Vložte bateriový adaptér společnosti SOLA ve správné poloze.

4. Zavřete víko přihrádky na baterie (uzávěr se slyšitelně zaaretuje).

Používejte jen tužkové baterie typu 1,5 V (AA)! Když přístroj není delší dobu používán, baterie vyjměte.

UPOZORNĚNÍ

Intenzita laserových čar se může lišit podle kvality baterií. Nejlepší viditelnosti dosáhnete se SOLA Li-Ion akumulátorem.

6.2 Provoz se SOLA Li-Ion akumulátorem (volitelné vybavení)

1. Akumulátor plně nabijte nabíječkou SOLA Li-Ion

2. Otevřete víko přihrádky na baterie.

3. Vložte SOLA Li-Ion akumulátor ve správné poloze.

4. Zavřete víko přihrádky na baterie (uzávěr se slyšitelně zaaretuje).

(viz kap.7.2).

Když přístroj nebude delší dobu používán, vyjměte akumulátor a uložte jej na suchém místě

(viz kap. 9 / Údržba, skladování a transport).

Page 17

7. Ovládání

7.1 CROSSLINE

7.1.1 Zapnutí/vypnutí Zapnutí:

Otočte vypínačem doleva (poloha vypínače ON), uvolní se kyvná jednotka - svítí ukazatel «BATT-ON» (přístroj vysílá všechny čáry a body z výstupního otvoru). Přístroj se v zadaném rozsahu náklonu automaticky niveluje (viz kap. 3 / Technické údaje).

Vypnutí:

Otočte vypínačem doprava (poloha vypínače OFF), kyvná jednotka se zajistí - ukazatel «BATT-ON» zhasne.

UPOZORNĚNÍ

Magnety mohou ovlivnit měřicí přístroj a vést k chybným výsledkům měření.

Když vertikální laserová čára není promítána kolmo ke stěně, popř. k detekční ploše, mohou nerovnosti způsobit chybné výsledky měření.

Dbejte, aby vertikální čára byla promítána kolmo ke stěně, popř. k detekční ploše.

Silné kolísání teploty může vést k chybným výsledkům měření.

Před uvedením do provozu nechejte přístroj, aby se aklimatizoval na okolní podmínky.

Ukazatel «BATT-ON» bliká, když kapacita baterií nebo akumulátoru klesne pod 10 %.

Akumulátor včas nabijte nebo si připravte další náhradní baterie resp. SOLA Li-Ion akumulátory.

7.1.2 Režim PULSE

Aby bylo možné vnímat laserové čáry také ještě v delších vzdálenostech nebo za nepříznivých okolních podmínek, je možné použít ruční přijímač iOX5-REC. K tomu je nutné provozovat přístroj CROSSLINE v režimu PULSE.

Zapnutí:

Zapněte přístroj CROSSLINE.

Stiskněte tlačítko «MODE» , svítí ukazatel «PULSE» .

Vypnutí:

Stiskněte tlačítko «MODE» , ukazatel «PULSE» zhasne.

Page 18

UPOZORNĚNÍ

Režimem PULSE lze šetřit energii a prodloužit provozní dobu až o 60 %, jestliže není potřeba obzvláště dobrá viditelnost laserových čar.

7.1.3 Nastavení náklonu mimo samonivelační rozsah Zapnutí:

Přístroj CROSSLINE vypněte (vypínač do polohy OFF).

Tlačítko «MODE» podržte stisknuté na 5 sekund - svítí ukazatel «PULSE» a «BATT-ON» . Pro signalizaci, že je samonivelace deaktivována, blikají čáry po 4 sekundách

Vypnutí:

Tlačítko «MODE» podržte stisknuté na 5 sekund - ukazatel «PULSE» zhasne.

POZOR

Když laserová čára není promítána kolmo k povrchu nebo je povrch nerovný, mohou být výsledky měření zkresleny.

Dbejte, aby laserová čára byla promítána kolmo ke stěně, popř. k detekční ploše.

7.2 SOLA Li-Ion akumulátor, nabíjecí stanice a nabíječka (volitelné vybavení)

Před prvním uvedením do provozu je nutné SOLA Li-Ion akumulátor úplně nabít.

Zapojte nabíjecí konektor do nabíjecí přípojky Li-Ion nabíjecí stanice.

Připojte SOLA Li-Ion nabíječku do zásuvky.

Vložte SOLA Li-Ion akumulátor do nabíjecí stanice ve správné poloze.

Podle stavu nabití a okolních podmínek trvá nabíjení 3 až 5 hodin.

Po max. 10 cyklech nabíjení dosáhne akumulátor své plné kapacity.

Ideální je nabíjet akumulátor vždy tak, aby byl plně nabit. V naléhavých případech lze akumulátor vyj mout z nabíjecí stanice i před ukončením nabíjení. Životnost tím není postižena (žádný „paměťový efekt“).

Page 19

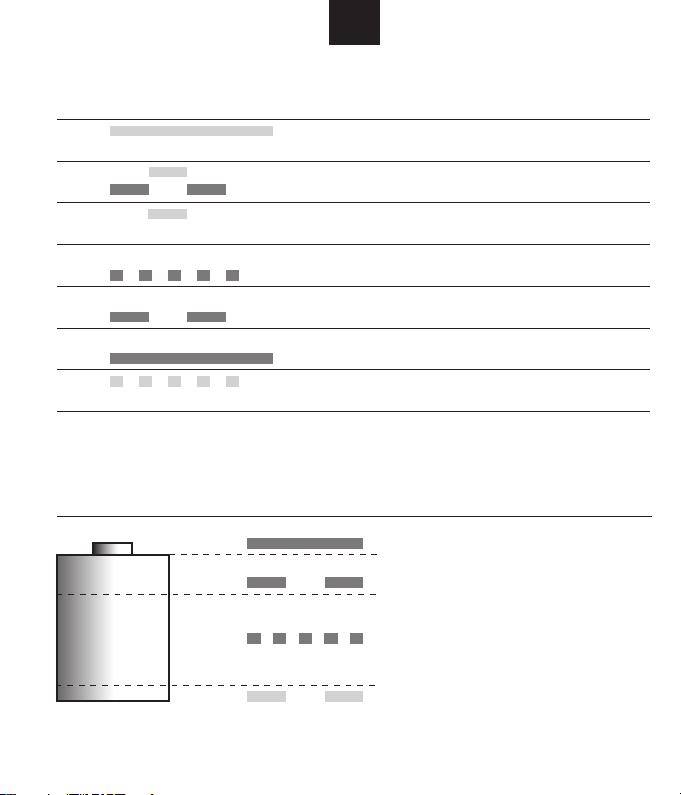

Indikátory provozu na nabíječce:

Barva Indikátor Režim Popis

žlutá zelená

Kapacita Indikátor Režim

Pohotovostní režim

Čekání na cyklus Teplota akumulátoru mimo platný rozsah

Přednabíjení Šetrné nabíjení pro hluboce vybité akumulátory

Hlavní nabíjení Fáze rychlého nabíjení s max. proudem

Dobíjení

Hotovo Nabíjení ukončeno

Chyba Akumulátor příliš teplý/chladný, nechejte jej

Žádný akumulátor v nabíjecí stanici

do 80 % NABITO MEZI 80% - 100%

Akumulátor nabit na 100 %

aklimatizovat a vložte znovu

100 %

80 %

Nabíjení ukončeno

Dobíjení

Hlavní nabíjení

Přednabíjení

Page 20

7.3 Použití

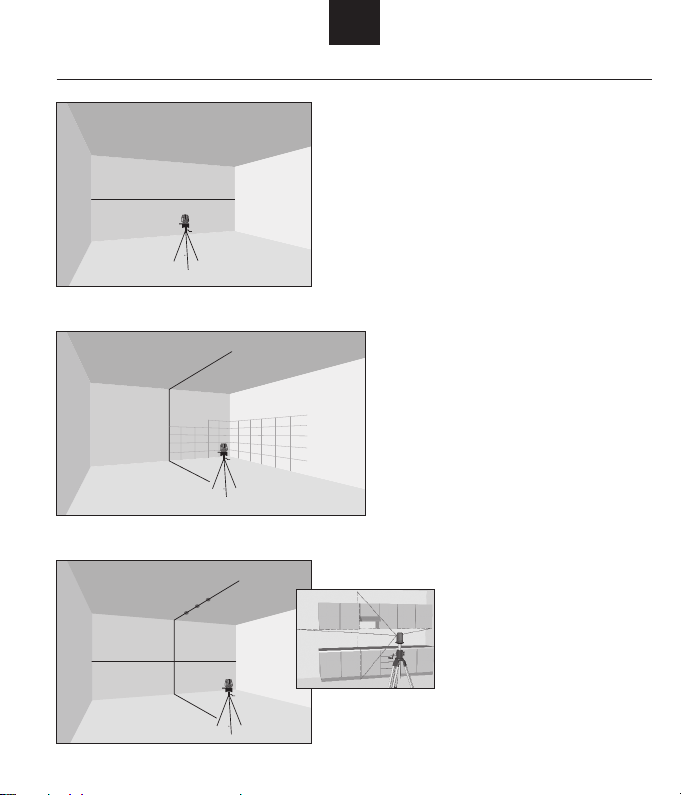

7.3.1 Horizontální nivelace

7.3.2 Vertikální nivelace

7.3.3 Úhel 90°

90°

Page 21

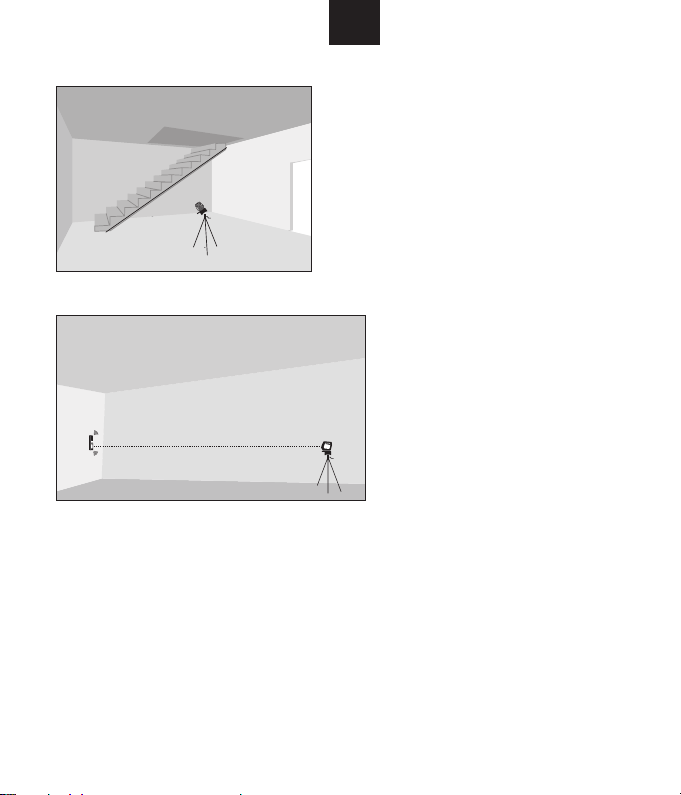

7.3.4 Sklon

7.3.5 Práce na dálku

90°

Page 22

ca. 1,2 m

8. Zkouška přesnosti

Před každým měřením prověřte přesnost přístroje CROSSLINE.

Před zahájením zkoušky nechejte přístroj, aby se aklimatizoval na okolní podmínky.

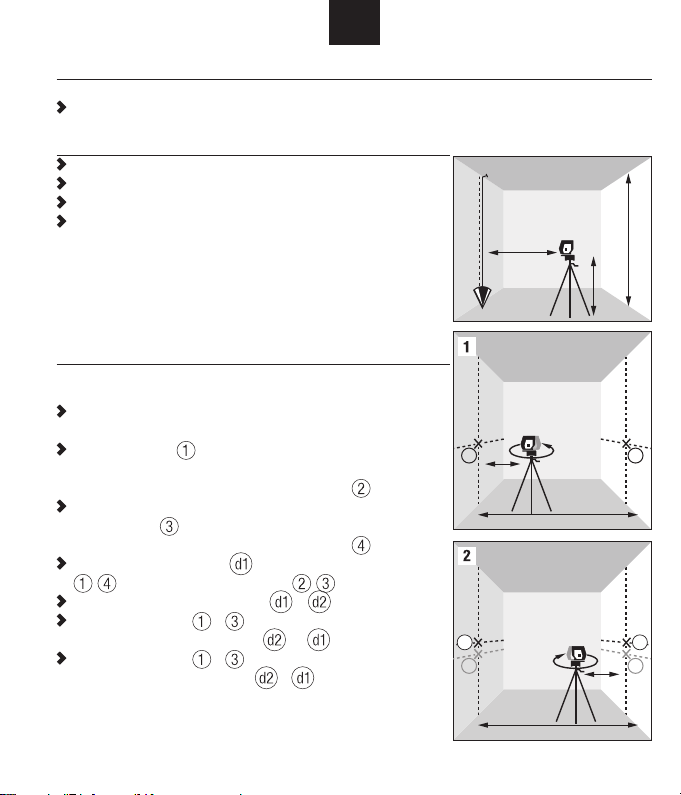

8.1 Zkouška přesnosti vertikální čáry

Zavěste olovnici co nejblíže ke stěně vysoké nejméně 3 m. Přístroj CROSSLINE připevněte na stativ do výšky cca 1,2 m. Postavte přístroj cca 3 m před šňůru olovnice. Zapněte přístroj CROSSLINE a promítněte vertikální laserovou čáru

na šňůru olovnice.

Když je odchylka větší než 4 mm, je nutné přístroj seřídit. Obraťte se na svého prodejce.

8.2 Zkouška nivelační přesnosti horizontální čáry

1. Vyberte dvě vodorovné, rovné stěny (A a B), které jsou od sebe vzdáleny cca 10 m.

Přístroj CROSSLINE připevněte na stativ a umístěte jej do vzdálenos

ti cca 20 cm od stěny A.

Vyznačte průsečík

čáry na stěnu A.

2. Otočte přístroj CROSSLINE o 180° a vyznačte bod

Umístěte laser do stejné výšky cca 20 cm před stěnu B

a vyznačte bod na stěnu B.

3. Otočte přístroj CROSSLINE o 180° a vyznačte bod

Změřte vertikální vzdálenost vyznačených bodů

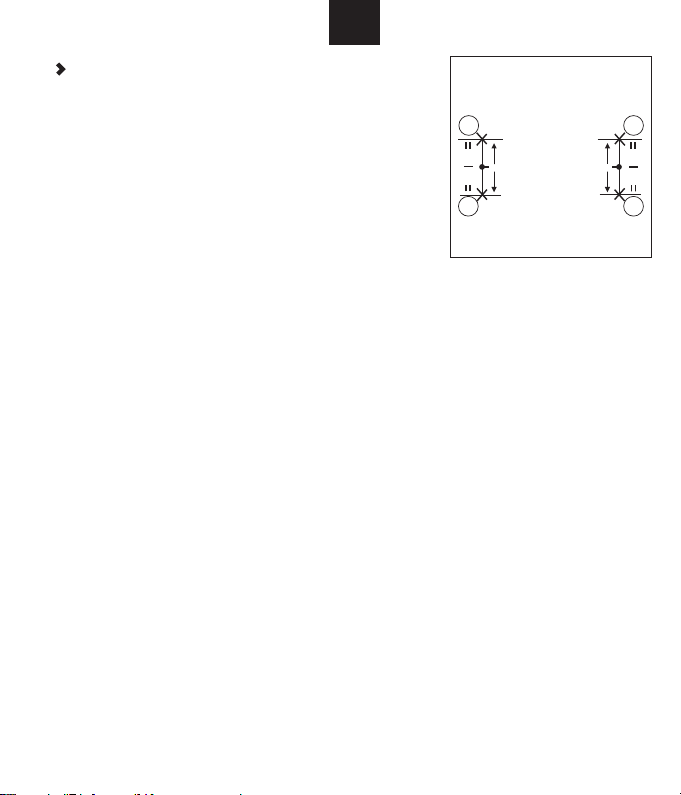

Vyznačte středový bod vzdálenosti a . Když referenční body a leží na různých stranách

středového bodu, je nutné odečíst od .

Když referenční body a leží na stejných stranách

středového bodu, je nutné sečíst a .

vertikální a horizontální laserové

a vertikální vzdálenost d2 bodů -.

na stěnu B.

na stěnu A.

A B

1 2

A B

ca. 3 m

ca.

20 cm

180°

ca. 10 m

180°

ca.

20 cm

min. 3 m

ca. 10 m

Page 23

ca. 10 m

A B

ca.

20 cm

180°

ca. 10 m

180°

A B

ca.

20 cm

1 2

Výsledek podělte dvojnásobkem hodnoty délky místnosti.

Když je výsledek větší než 4 mm, je nutné přístroj seřídit a obraťte se pak na svého prodejce.

d 1

d 2

Page 24

9. Údržba, skladování a přeprava

9.1 Čištění

Nečistoty otřete měkkou, vlhkou utěrkou.

Pravidelně kontrolujte výstupní otvory laseru a v případě potřeby je důkladně vyčistěte. Nedotýkejte se skla prsty.

Nepoužívejte agresivní čisticí prostředky nebo rozpouštědla.

Přístroj nesmíte ponořit do vody!

Znečištěné nebo mokré přístroje, díly příslušenství a transportní nádoby před zabalením vyčistěte a osušte. Vybavení opět zabalte teprve tehdy, když je zcela suché.

Konektory udržujte v čistotě a chraňte před vlhkem.

9.2 Skladování

9.2.1 Všeobecně

Skladujte vybavení jen v rozsahu stanovených mezních hodnot teploty

Po delším skladování zkontrolujte před použitím přesnost měřicího přístroje.

9.2.2 Baterie / akumulátory

Pro skladování vyjměte baterie a akumulátory z přístroje, popř. z nabíjecí stanice.

Skladujte je pokud možno za pokojové teploty a v suchém prostředí

Chraňte je před vlhkostí a mokrem. Mokré nebo vlhké baterie před skladováním popř. použitím osušte.

Před delším skladováním nabijte akumulátor na 80 % kapacity Během skladování to opakujte každých 6 měsíců.

Po skladování akumulátor před použitím plně nabijte.

Akumulátor před použitím zkontrolujte, zda není případně poškozen. Poškozené akumulátory nepoužívejte!

9.3 Přeprava

9.3.1 Všeobecně

Silnými otřesy nebo pádem se přístroj může poškodit.

Výrobek nikdy nepřepravujte nezabalený. Vždy použijte originální obal nebo rovnocenný přepravní obal.

Před přepravou měřicí přístroj vypněte. Při vypnutí se kyvná jednotka zajistí a je tak chráněna před poškozením.

Přístroj před uvedením do provozu zkontrolujte, zda není případně poškozen.

Pravidelně kontrolujte nivelační přesnost přístroje

(viz kap. 8 / Zkouška přesnosti).

(viz kap. 3 / Technické údaje).

(viz kap. 7 / Ovládání).

Page 25

9.3.2 Baterie / akumulátory

Při přepravě nebo zasílání baterií a akumulátorů odpovídá provozovatel za dodržení národně a mezinárodně platných předpisů a ustanovení.

Před zasláním vyjměte baterie z přístroje.

Li-Iontové akumulátory podléhají v zásadě požadavkům zákona o nebezpečném zboží, uživatel je však může bez dalších požadavků přepravovat po silnici. Při zasílání třetí osobou (např. dopravcem nebo letecky) musí být dodrženy zvláštní požadavky na obal a označení.

Vyjměte akumulátor z přístroje a odešlete jej ve skladovacím stavu (80 % kapacity).

Otevřené kontakty olepte.

Zabalte akumulátor tak, aby se nemohl v obalu pohybovat a poškodit vnějšími vlivy.

Dodržte související národní a mezinárodní předpisy a příp. doplňující požadavky příslušného přepravce.

Page 26

10. Rozsah dodávky a příslušenství

10.1 Rozsah dodávky přístroje CROSSLINE

1 liniový laser CROSSLINE 1 bateriový adaptér BA 3 tužkové baterie (AA) 1 kufřík 1 CD s návodem k použití 1 magnetický držák MH

10.2 PŘÍSLUŠENSTVÍ (volitelné vybavení)

Ruční přijímač s držákem a baterií 9 V 6F22 (E-blok) iOX5-REC

SOLA Li-Ion akumulátorová sada: Li-Ion akumulátor 5.2 Li-Ion nabíjecí stanice LST Li-Ion Li-Ion nabíječka LG Li-Ion Zástrčka pro danou zemi EU/UK LS-EU / LS-UK

Kompaktní stativ FST Univerzální držák UH Závitový adaptér sada GA-SET Bateriový adaptér BA Adaptér do vozidla CC Laserové ochranné brýle červené LB RED Magnetický terč ZS RED

Další informace o příslušenství naleznete na adrese www.sola.at

Page 27

11. Vyhledáváni poruch

Chyba Možná příčina Odstranění

Přístroj je zapnutý, ukazatel «ON - BATT» nesvítí a není vidět laserový paprsek

Přístroj se po uvedení do provozu ihned zase vypne

Přístroj je zapnutý, ukazatel «ON - BATT» svítí, ale není vidět laserový paprsek

Baterie vybitá

Akumulátor vybitý

Baterie / akumulátor

chybně vložen

Přístroj nebo spínač defektní

Baterie vybitá Akumulátor vybitý

Okolní teplota příliš

vysoká / nízká

Diody nebo řízení

laseru defektní

Vyměňte baterii Akumulátor nabijte popř.

vyměňte

Baterii / akumulátor

vložte správně

Obraťte se na prodejce a

nechejte přístroj opravit

Vyměňte baterii Nabijte akumulátor

Nechejte přístroj aklimatizovat

Obraťte se na prodejce a

nechejte přístroj opravit

Přístroj je zapnutý, ukazatel «ON - BATT» svítí, ale nejsou vidět jednotlivé laserové paprsky

Laserové čáry blikají v sekundovém rytmu

Ukazatel «ON - BATT» bliká

Laserové čáry blikají po 4 sekundách

Diody nebo řízení

laseru defektní

Přístroj mimo

rozsah samonivelace

Kapacita akumulátoru

menší než 10 %

Přístroj se nachází v

ručním režimu naklonění

Obraťte se na prodejce a

nechejte přístroj opravit

Přístroj horizontálně

vyrovnejte

Včas nabijte akumulátor

Stiskněte tlačítko «MODE» na 4 s nebo zapněte laserový přístroj

Page 28

12. Likvidace

Měřicí přístroje, příslušenství a obaly musí být odevzdány k ekologické recyklaci.

Váš prodejce společnosti SOLA převezme baterie a staré přístroje zpět a odevzdá je k odborné likvidaci.

Jen pro země EU

Výrobek a příslušenství, především baterie a akumulátory, nesmí být likvidovány jako domovní odpad.

Zlikvidujte výrobek a příslušenství odborným způsobem. Akumulátory likvidujte jen ve vybitém stavu. Dodržujte předpisy pro likvidaci dané země.

Elektrické přístroje nesmí být likvidovány jako domovní odpad! Podle Evropské směrnice 2002/96/ES o elektrických a elektronických starých přístrojích a její implementace do národního práva musí být již provozu neschopné elektrické a elektronické staré přístroje shromažďovány odděleně a odevzdány k ekologické recyklaci.

Page 29

13. Záruka výrobce

„Výrobce zaručuje původnímu kupci zřejmému ze záručního listu (prvnímu kupujícímu) bezchybnost přístroje na dobu dvou let od předání, s výjimkou baterií. Záruka je omezena jen na opravy a / nebo náhradu podle volby výrobce. Tato záruka se nevztahuje na nedostatky následkem neodborného zacházení kupujícím nebo třetí osobou, známky přirozeného opotřebení a optické vady, které neovlivňují použití přístroje. Nároky plynoucí z této záruky lze uplatnit, jen když je spolu s přístrojem odevzdán záruční list vyplněný prodávajícím a opatřený datem a ﬁremním razítkem. Při nároku na záruku uhradí výrobce přepravní náklady. Doba trvání záruky se neprodlouží opravami nebo pracemi na náhradních dílech, které proběhly v rámci záruky. Další nároky jsou vyloučeny, pokud jejich vyloučení není v rozporu se závaznými národními předpisy. Výrobce především neručí za přímé nebo nepřímé škody způsobené vadou nebo za následné škody, ztráty nebo náklady v souvislosti s použitím přistroje nebo kvůli nemožnosti použít přístroj pro nějaký účel. Mlčenlivý souhlas s použitím nebo vhodností k určitému účelu je výslovně vyloučen.“

Page 30

14. ES prohlášení o shodě

Konformitätserklärung Declaration of Conformity Prohlášení o shodě

Wir / We / My SOLA-Messwerkzeuge GmbH, A-6840 Götzis, Austria

erklären in alleiniger Verantwortung, dass das Produkt(e)

declare under our sole responsibility that the Product(s)

prohlašujeme na naši výhradní odpovědnost, že výrobek(ky)

auf das sich diese Erklärung bezieht, mit den folgenden Normen übereinstimmt.

to which this declarations relates is in conformity with the following standards.

na které se toto prohlášení vztahuje, odpovídají následujícím normám.

Crossline

Crossline:

• EN 61010-1:2010

• EN 61326-1:2013

• IEC 60825-1

Li-Ion Akku 5.2:

• EN 61000-6-1: 2007

• EN 61000-6-3: 2007 + A1:2011

• UN38.3

Li-Ion Ladegerät LG Li-Ion:

• EN 60601-1: 01/2006

• EN 60335-2-26 06/2005

• EN 60335-1 11/2010

• EN 61000-6-3 09/2007

• EN 60601-1-2 10/2006

• EN 55022 05/2008

• EN 60601-1-2 10/2006

Page 31

• EN 61000-6-2 03/2006

• EN 55014-1 06/2007

• EN 55014-2 06/2007

Gemäss den Bestimmungen der Richtlinie(n)

Following the provisions of Directive(s)

Podle ustanovení směrnic(e)

Electromagnetic compatibility 2014/30/EU

Low Voltage Directive 2014/35/EU

SOLA-Messwerkzeuge GmbH

Mag. Wolfgang Scheyer CEO

SOLA-Messwerkzeuge GmbH, Unteres Tobel 25, A-6840 Götzis, Austria

Phone +43(0)5523 53380, [email protected], www.sola.at
