COUNTIS Ci

Notice d’utilisation Operating instructions

Bedienungsanleitung Gebruiksaanwijzing

Istruzioni per l’uso Instrucciones de servicio

Manual de instruções

Sommaire

OPÉRATIONS PRÉALABLES ____________________________________________________ 4 INFORMATIONS GÉNÉRALES __________________________________________________ 4 PRÉSENTATION _______________________________________________________________ 4 INSTALLATION _____________________________________________________________ 5 - 6

Environnement climatique, Consignes de sécurité Raccordement des entrées TOR, Raccordement de l’alimentation auxiliaire Raccordement de la RS485

PROGRAMMATION _________________________________________________________ 7 - 9 COMMUNICATION________________________________________________________ 10 - 16

Trame de communication, Visualisation, Conﬁguration

CARACTÉRISTIQUES TECHNIQUES ___________________________________________ 17

Contents

PRELIMINARY OPERATIONS __________________________________________________ 18 GENERAL INFORMATION _____________________________________________________ 18 PRESENTATION ______________________________________________________________ 18 INSTALLATION ___________________________________________________________ 19 - 20

Climatic environment, Safety instructions Connecting the ON/OFF inputs, Connecting auxiliary supply Connecting the RS485 link

CONFIGURATION_________________________________________________________ 21 - 23 COMMUNICATION________________________________________________________ 24 - 30

Communication format, Display, Conﬁguration

TECHNICAL CHARACTERISTICS ______________________________________________ 31

Inhaltsverzeichnis

VORAUSGEHENDE KONTROLLEN_____________________________________________ 32 ALLGEMEINE HINWEISE ______________________________________________________ 32 PRODUKTDARSTELLUNG_____________________________________________________ 32 INSTALLATION ___________________________________________________________ 33 - 34

Klimatische Bedingungen, Sicherheitsanweisungen Anschluß der digitalen Eingänge, Hilfsspannung Anschluß der RS485 seriellen Schnittstelle

KONFIGURATION_________________________________________________________ 35 - 37 KOMMUNIKATION ________________________________________________________ 38 - 44

Datenfolge, Anzeige, Konﬁguration

TECHNISCHE DATEN _________________________________________________________ 45

Inhoud

VOORAFGAANDE HANDELINGEN _____________________________________________ 46 ALGEMENE INFORMATIE _____________________________________________________ 46 VOORSTELLING ______________________________________________________________ 46 INSTALLATIE_____________________________________________________________ 47 - 48

Omgevingstemperatuur, Instructies m.b.t. de veiligheid Aansluiting van de TOR-ingangen, Aansluiting van de hulpvoeding, Aansluiting van de RS485

PROGRAMMEREN________________________________________________________ 49 - 51 COMMUNICATIE _________________________________________________________ 52 - 58

Communicatiepatroon, Visualisering, Conﬁguratie

TECHNISCHE EIGENSCHAPPEN_______________________________________________ 59

SOCOMEC - Réf. : 875 092A 3

Indice

OPERACIONES PREVIAS______________________________________________________ 74 INFORMACIONES GENERALES ________________________________________________ 74 PRESENTACION______________________________________________________________ 74 INSTALACION____________________________________________________________ 75 - 76

Entorno climático, Consignas de seguridad Conexión de las entradas TOR, Conexión de la alimentación auxiliar Conexión de la RS485

PROGRAMACION ________________________________________________________ 77 - 79 COMUNICACION _________________________________________________________ 80 - 86

Trama de comunicación, Visualización, Conﬁguración

CARACTERISTICAS TECNICAS________________________________________________ 87

Indice

OPERAÇÕES PRELIMINARES _________________________________________________ 88 INFORMAÇÕES GERAIS ______________________________________________________ 88 APRESENTAÇÃO _____________________________________________________________ 88 INSTALAÇÃO_____________________________________________________________ 89 - 90

Meio ambiente, Medidas de segurança Ligação das entradas TOR, Ligação da alimentação auxiliar Ligação da RS485

PROGRAMAÇÃO _________________________________________________________ 91 - 93 COMUNICAÇÃO_________________________________________________________ 94 - 100

Trama de comunicação, Visualização, Conﬁguração

CARACTERÍSTICAS TÉCNICAS_______________________________________________ 101

Sommario

OPERAZIONI PRELIMINARI ___________________________________________________ 60 INFORMAZIONI GENERALI____________________________________________________ 60 PRESENTAZIONE_____________________________________________________________ 60 INSTALLAZIONE__________________________________________________________ 61 - 62

Condizioni di utilizzazione, Prescrizioni di sicurezza Collegamento degli ingressi TOR, Collegamento alimentazione sussidiaria Collegamento RS485

PROGRAMMAZIONE _____________________________________________________ 63 - 65 COMUNICAZIONE________________________________________________________ 66 - 72

Sintassi di comunicazione, Visualizzazione, Conﬁgurazione

CARATTERISTICHE TECNICHE ________________________________________________ 73

4 SOCOMEC - Réf. : 875 092A

Pour la sécurité du personnel et du matériel, il est impératif de bien s’imprégner du contenu de cette notice avant la mise en service. Au moment de la réception du colis, il est nécessaire de vérifier les points suivants :

• l’emballage est en bon état,

• le produit n’a pas eu de dommage

pendant le transport,

• la référ ence de l’appareil est conforme à la commande ;

• l’emballage comprend le produit ainsi qu’une notice d’utilisation.

OPÉRATIONS PRÉALABLES

INFORMATIONS GÉNÉRALES

PRÉSENTATION

• mémorisation de ces consommations une fois par mois sur 12 mois de janvier à décembre (mémoire FIFO accessible par JBUS/MODBUS®).

En plus et uniquement pour les entrées 1 à 4, il mémorise :

• les impulsions en les intégrant sur une période programmable de 8, 10, 15, 20 ou 30 minutes pour reconstituer un fil de l’eau des consommations sur 8 jours (pour 10 minutes) par entrée (mémoire FIFO accessible par JBUS/MODBUS®).

Le système Countis est composé de plusieurs produits pour le comptage d’énergie active. Parmi ces produits, nous proposons le Ci qui est un concentrateur d’impulsions équipé de 7 entrées TOR et d’une liaison RS485 protocole JBUS/MODBUS

pour centraliser ces impulsions vers un PC ou un automate. Ce produit est entièrement configurable et assure pour les 7 entrées les fonctions de :

•

lecture directe des consommations en kWh ou en impulsions et des états.

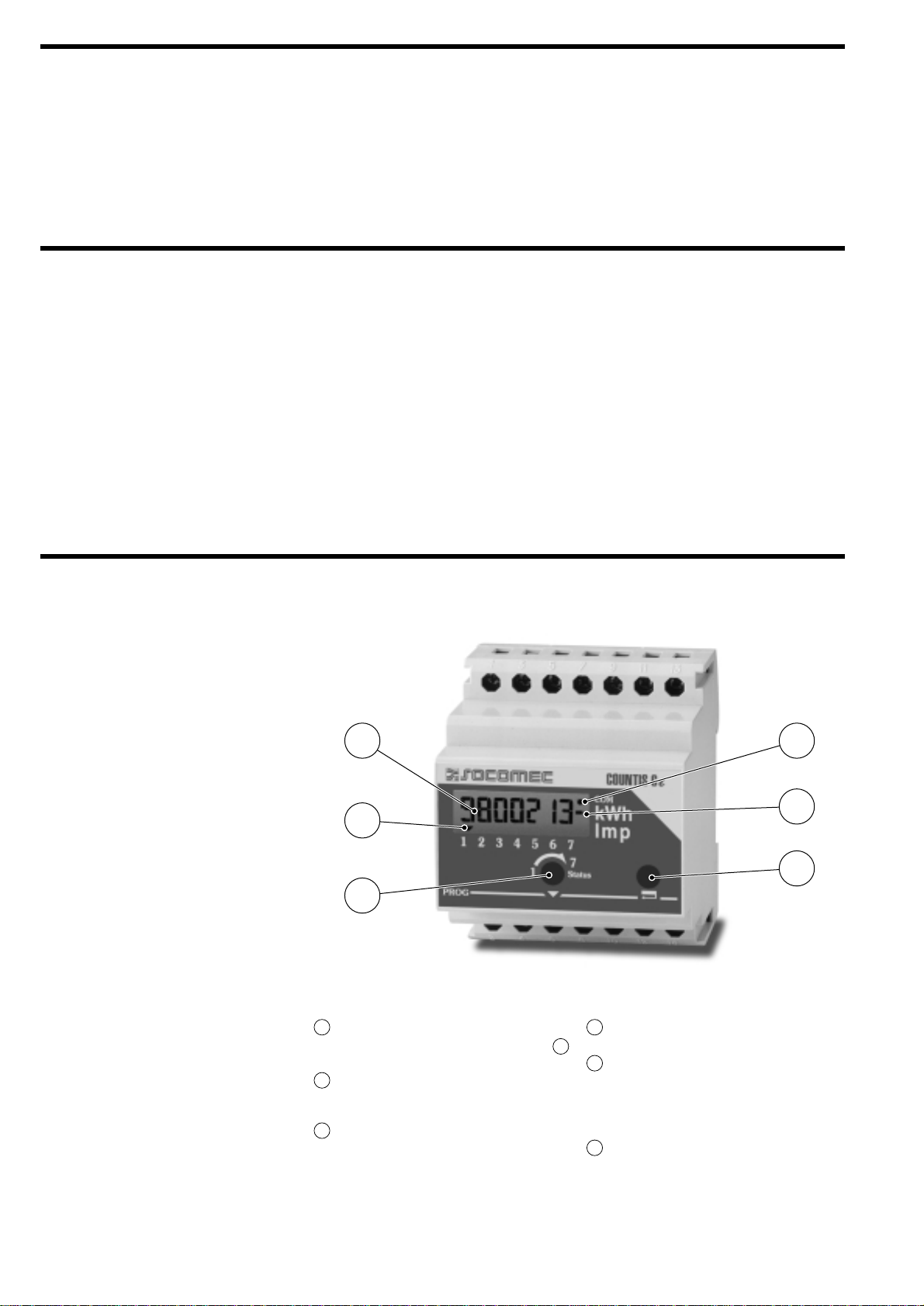

Afﬁchage de la consommation et des états pour chacune des entrées en association avec

Point lumineux pour matérialiser une communication avec le système de centralisation

Unité en kWh ou en impulsion

Touche de validation en programmation

Touche de visualisation des consommations et des états par entrée et par appuis successifs ou de défilement en programmation

Pictogramme de repère et d’état de chaque entrée

COUNT 37A

Nota :

L’accès à la conﬁguration est limité à la connaissance d’un code d’accès.

1 2

1 4

SOCOMEC - Réf. : 875 092A 5

FRANÇAIS

INSTALLATION

ENVIRONNEMENT CLIMATIQUE

Pour garantir un fonctionnement optimal, il est recommandé d’utiliser cet appareil de - 5 °C à + 45 °C avec

une

humidité relative maximum de 85 %.

CONSIGNES DE SECURITE

Pour éviter toute détérioration de l’appareil, il est nécessaire avant de le raccorder, de veiller à respecter :

• les indications sur l’étiquette du boitier,

• la fréquence de 50 ou 60 Hz,

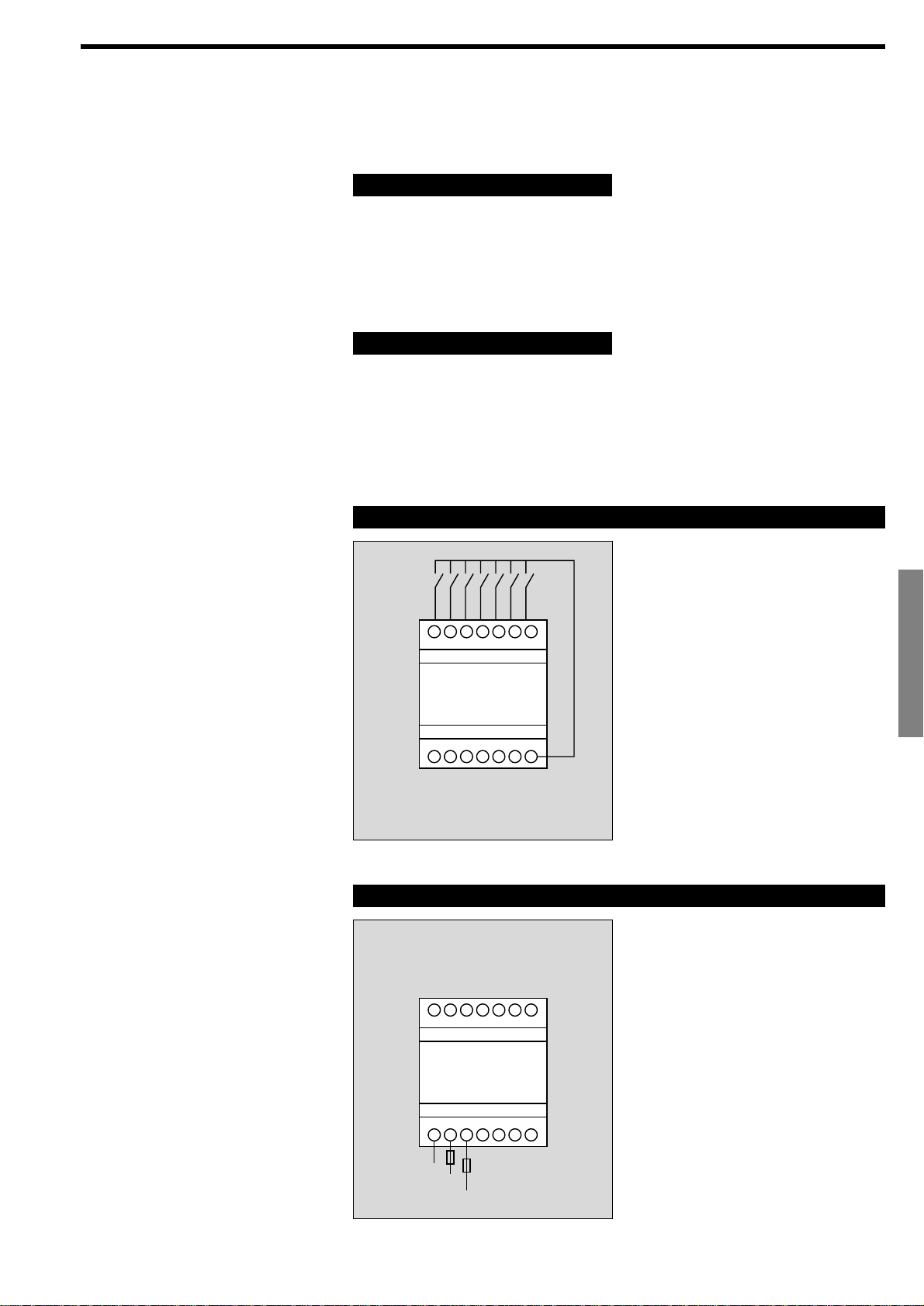

RACCORDEMENT DES ENTRÉES TOR

RACCORDEMENT DE L’ALIMENTATION AUXILIAIRE

Le Ci s’installe sur un rail DIN EN 50022 (DIN 43880).

Recommandations :

Installer à une distance d’au moins 30 cm d’un appareil de coupure (interrupteur, contacteur,...). Eviter la proximité avec des systèmes générant des perturbations électromagnétiques et éviter de soumettre les produits à des vibrations comportant des accélérations supérieures à 1 G pour des fréquences de 60 Hz.

Nota :

La distance maximale séparant chaque entrée des différents appareils associés dépendra du type et du diamètre des câbles. Par exemple, avec un câble de 1,5 mm2, on peut facilement aller jusqu’à 1000 m.

• la tension d’alimentation de 230 ou de 400 V AC ± 20 %,

• l’auto-alimentation des entrées TOR,

• le raccordement de la RS485.

Installer une protection par fusible de 500 mA.

COUNT 41ACOUNT 40A

1234567

Inputs

1357911 13

246810 12 14

Source

1357911 13

246810 12 14

0 V

230

VAC

400

VAC

6 SOCOMEC - Réf. : 875 092A

COUNT 39A

Recommandations :

Il est nécessaire de ﬁxer une résistance de 120 Ω aux 2 extrémités du réseau. Cette résistance est intégrée dans le Countis Ci et se conﬁgure en mettant les 4 micro-switchs en position ON (vers le haut).

Nota :

Nous conseillons l’utilisation d’un câble blindé de type LiYCY comprenant une paire torsadée. Dans un environnement très perturbé ou sur un réseau de longue distance (>1500 mètres), il est fortement conseillé d’utiliser un câble blindé de type

Le Countis Ci peut être raccordé à un réseau de communication RS485, en protocole JBUS/MODBUS®. Dans une configuration standard, il est possible de raccorder 31 Countis Ci sur une distance de 1500 mètres à 9600 bauds. Si la distance ou le

nombre maximum de Countis Ci est dépassé, il est nécessaire de raccorder un répéteur ou un éclateur pour augmenter les capacités en distance et en nombre d’appareils. Merci de nous consulter pour plus d’informations.

RACCORDEMENT DE LA RS485

LiYCY ou LiYCY-CY (blindage par paire plus général) composé d’une paire torsadée pour le +/- et d’une paire torsadée pour le 0V en courtcircuitant les 2 ﬁls.

INSTALLATION (suite)

1357911 13

246810 12 14

SOCOMEC - Réf. : 875 092A 7

FRANÇAIS

Nota :

Un appui permanent sur la touche entraîne un défilement rapide et un seul appui entraîne un défilement point à point.

PROGRAMMATION

TOUCHES INSTRUCTIONS

Pendant environ 3 secondes pour accéder à l’introduction du code d’accès (CdE).

Pour introduire le code 168.

Pour valider le code et accéder à la programmation de l’entrée 1 (Imp ou EA).

Pour affecter l’entrée 1 au comptage d’énergie (EA) ou au comptage d’impulsions (IMP).

Pour valider cette programmation.

Si le comptage est en énergie (EA), les paramètres suivants sont accessibles :

On procède comme indiqué ci-dessus pour les entrées 2, 3, 4, 5, 6 et 7. Si le comptage est en impulsions (IMP), on accède directement à l’entrée 2

et on procède comme pour la programmation en énergie (voir ci-dessus). Si le comptage est en énergie (EA) sur au moins une des quatre premières

entrées, on accède à la programmation du top de synchronisation.

On procède comme indiqué ci-dessus pour les entrées 2, 3, 4, 5, 6 et 7.

Pour programmer l’échelle des kWh parmi la liste suivante : 0,01, 0,1, 1, 10, 100 et 1000.

Pour valider la programmation de l’échelle et passer à l’entrée 2.

Pour programmer le top de synchronisation interne (toP) parmi la liste suivante : 8, 10, 15, 20 et 30 minutes.

Pour valider ce top et passer à la remise à zéro (rSEt).

«YES» pour sélectionner une remise à zéro et «no» dans le cas contraire.

Pour valider cette remise à zéro et passer à l’entrée 2.

8 SOCOMEC - Réf. : 875 092A

Une fois arrivé à l’entrée 7, on appuie sur :

Pour valider sa remise à zéro et passer à la programmation des paramètres de communication avec l’adresse de l’appareil (add).

Pour programmer la valeur de 1 à 255 (par défaut : 10).

Pour valider la programmation de l’adresse et passer à la vitesse de communication en Baud (bd).

Pour sélectionner la vitesse dans la liste suivante : 4800, 9600, 19200 et 38400 bauds.

Pour valider la vitesse et passer à la parité (PAr).

Pour sélectionner la parité avec «no» pour sans parité, «EvEn» pour parité paire et «odd» pour parité impaire.

Pour valider la parité et passer au bit de stop (StoP).

Pour sélectionner «StoP 1» pour un bit de stop et «StoP 2» pour 2 bits de stop.

Pour valider le bit de stop et passer à la programmation du jour de l’horodateur (dAY).

Pour programmer le jour de 1 à 31.

Pour valider le jour (dAY) et passer à la programmation du mois (MOntH).

Pour programmer le mois de 1 à 12.

Pour valider le mois (MOntH) et passer à la programmation de l’année (YEAr).

Pour programmer l’année de 0 à 99.

PROGRAMMATION (suite)

TOUCHES INSTRUCTIONS

Nota :

Un appui permanent sur la touche entraîne un défilement rapide et un seul appui entraîne un défilement point à point.

Nota :

L’horodateur est conﬁguré d’usine sur l’heure française.

SOCOMEC - Réf. : 875 092A 9

FRANÇAIS

PROGRAMMATION (suite)

TOUCHES INSTRUCTIONS

Pour valider l’année (YEAr) et passer à la programmation de l’heure (HOUr).

Pour programmer l’heure de 0 à 23.

Pour valider l’heure (HOUr) et passer à la programmation des minutes (MIn).

Pour programmer les minutes de 0 à 59.

Pour valider les minutes (MIn) et passer à la programmation des secondes (SEC).

Pour programmer les secondes de 0 à 59.

Pour valider les secondes et revenir à l’affectation de l’entrée 1.

Pour quitter la programmation.

Nota :

Au bout de 25 secondes on quitte automatiquement la programmation.

10 SOCOMEC - Réf. : 875 092A

Adresse

Compteurs totalisateurs

VISUALISATION DES COMPTEURS

Compteurs d’impulsions pour le ﬁl de l’eau

Décimale Hexadécimale Nbre de mots (1) Description Unité

768 300 2 Compteur 1 770 302 2 Compteur 2 772 304 2 Compteur 3 774 306 2 Compteur 4 en comptage d’énergie 776 308 2 Compteur 5 778 30A 2 Compteur 6 780 30C 2 Compteur 7

782 30E 2 Valeur entre 2 tops pour l’entr ée 1 Impulsions 784 310 2 Valeur entre 2 tops pour l’entrée 2 786 312 2 Valeur entre 2 tops pour l’entrée 3 788 314 2 Valeur entre 2 tops pour l’entrée 4

Taille de cette zone (1) : 22 mots en décimale ou 16 en hexadécimale

0,01 kWh

et aucune en impulsion

VISUALISATION (FONCTION 3)

COMPTEURS

Nota :

A partir d’une seule trame, on peut lire au maximum 60 mots.

COMMUNICATION

Le Countis Ci communique à partir d’un protocole JBUS/MODBUS®qui implique un dialogue selon une structure maître/esclave. Deux dialogues sont possibles :

• Le maître dialogue avec un esclave (Countis Ci) et attend sa réponse,

• Le maître dialogue avec tous les esclaves (Countis Ci) sans attendre leur

réponse. Le mode de communication est le mode RTU (Remote Terminal Unit) avec des caractères hexadécimaux composés au minimum de 8 bits.

Nota :

• Le temps d’intégration doit être inférieur à 3 silences (temps d’émission d’un caractère) pour que le message soit traité.

• En sélectionnant l’adresse de l’esclave 0, on transmet le même message à tous les Countis présents sur le réseau (uniquement pour les fonctions 6 et 16).

TRAME DE COMMUNICATION

Adresse de l’esclave Code fonction Adresse Données CRC16

3 : pour la lecture de

n mots (maximum 128)

6 : pour l’écriture d’un mot 8 : pour le diagnostique des échanges entre le maître et l’esclave à partir des

compteurs 1, 3, 4, 5 et 6

16 : pour l’écriture de

n mots (maximum 128)

Elle est standard et se compose de :

Pour exploiter les informations, il est indispensable d’utiliser les fonctions :

SOCOMEC - Réf. : 875 092A 11

FRANÇAIS

ENTRÉE 2

1816 718 2 1

ère

sauvegarde du compteur mensuel Impulsions

1818 71A 2 2

sauvegarde 1820 71C 2 3esauvegarde 1822 71E 2 4esauvegarde 1824 720 2 5esauvegarde 1826 722 2 6esauvegarde 1828 724 2 7esauvegarde 1830 726 2 8

sauvegarde 1832 728 2 9esauvegarde 1834 72A 2 10esauvegarde 1836 72C 2 11esauvegarde 1838 72E 2 12esauvegarde

Adresse

VISUALISATION DE L’ÉTAT DES ENTRÉES

Décimale Hexadécimale Nbre de mots (1) Description

Entrée 2 bit 2 : 0=inactif / 1=actif Entrée 3 bit 3 : 0=inactif / 1=actif Entrée 4 bit 4 : 0=inactif / 1=actif Entrée 5 bit 5 : 0=inactif / 1=actif Entrée 6 bit 6 : 0=inactif / 1=actif Entrée 7 bit 7 : 0=inactif / 1=actif

1281 501 1 Entrée 1 bit 1 : 0=inactif / 1=actif

Taille de cette zone (1) : 1 mot en décimale ou 1 en hexadécimale

Adresse

ENTRÉE 1

VISUALISATION DES COMPTEURS MENSUELS

Décimale Hexadécimale Nbre de mots (1) Description Unité

1792 700 2 1

ère

sauvegarde du compteur mensuel Impulsions 1794 702 2 2esauvegarde 1796 704 2 3esauvegarde 1798 706 2 4

sauvegarde 1800 708 2 5esauvegarde 1802 70A 2 6esauvegarde 1804 70C 2 7esauvegarde 1806 70E 2 8

sauvegarde 1808 710 2 9esauvegarde 1810 712 2 10esauvegarde 1812 714 2 11esauvegarde 1814 716 2 12esauvegarde

ÉTATS DES ENTRÉES

COMPTEURS MENSUELS

COMMUNICATION (suite)

12 SOCOMEC - Réf. : 875 092A

COMMUNICATION (suite)

1900 76C 2 7esauvegarde Impulsion 1902 76E 2 8

sauvegarde 1904 770 2 9esauvegarde 1906 772 2 10

sauvegarde 1908 774 2 11esauvegarde 1910 776 2 12esauvegarde

Adresse

VISUALISATION DES COMPTEURS MENSUELS (SUITE)

Décimale Hexadécimale Nbre de mots (1) Description Unité

ENTRÉE 3

1840 730 2 1

ère

sauvegarde du compteur mensuel Impulsions 1842 732 2 2esauvegarde 1844 734 2 3esauvegarde 1846 736 2 4esauvegarde 1848 738 2 5esauvegarde 1850 73A 2 6esauvegarde 1852 73C 2 7esauvegarde 1854 73E 2 8esauvegarde 1856 740 2 9esauvegarde 1858 742 2 10esauvegarde 1860 744 2 11esauvegarde 1862 746 2 12

sauvegarde

ENTRÉE 4

1864 748 2 1

ère

sauvegarde du compteur mensuel Impulsions 1866 74A 2 2

sauvegarde 1868 74C 2 3esauvegarde 1870 74E 2 4

sauvegarde 1872 750 2 5esauvegarde 1874 752 2 6esauvegarde 1876 754 2 7esauvegarde 1878 756 2 8

sauvegarde 1880 758 2 9esauvegarde 1882 75A 2 10esauvegarde 1884 75C 2 11esauvegarde 1886 75E 2 12esauvegarde

ENTRÉE 5

1888 760 2 1

ère

sauvegarde du compteur mensuel Impulsions 1890 762 2 2esauvegarde 1892 764 2 3esauvegarde 1894 766 2 4

sauvegarde 1896 768 2 5esauvegarde 1898 76A 2 6

sauvegarde

ENTRÉE 6

1912 778 2 1

ère

sauvegarde du compteur mensuel Impulsions 1914 77A 2 2esauvegarde 1916 77C 2 3esauvegarde 1918 77E 2 4esauvegarde 1920 780 2 5esauvegarde 1922 782 2 6

sauvegarde

SOCOMEC - Réf. : 875 092A 13

FRANÇAIS

COMMUNICATION (suite)

ENTRÉE 6 (suite)

1924 784 2 7esauvegarde 1926 786 2 8

sauvegarde 1928 788 2 9esauvegarde 1930 78A 2 10esauvegarde 1932 78C 2 11esauvegarde 1934 78E 2 12esauvegarde

ENTRÉE 7

1936 790 2 1

ère

sauvegarde du compteur mensuel Impulsions 1938 792 2 2esauvegarde 1940 794 2 3esauvegarde 1942 796 2 4

sauvegarde 1944 798 2 5esauvegarde 1946 79A 2 6esauvegarde 1948 79C 2 7esauvegarde 1950 79E 2 8esauvegarde 1952 7A0 2 9esauvegarde 1954 7A2 2 10

sauvegarde 1956 7A4 2 11esauvegarde 1958 7A6 2 12esauvegarde

Taille de cette zone (1) : 84 mots en décimale ou 54 en hexadécimale

Adresse

VISUALISATION DES COMPTEURS MENSUELS (SUITE)

Décimale Hexadécimale Nbre de mots (1) Description Unité

Esclave Fonction Adresse Nombre de mots CRC16

Esclave Fonction Nombre de mots Valeurs 1 à 12 CRC16

05 03 07 00 00 18 4530

05 03 00 30 voir ci-dessous E619

Exemple : visualisation des 12 derniers mois pour l’entrée 1 du Countis Ci numéro 5.

Réponse :

Poids fort Poids faible Poids fort Poids faible

Poids fort Poids faible

Valeur 1 sauvegarde en janvier 00 00 00 1E 31 impulsions Valeur 2 sauvegarde en février 00 00 00 21 33 impulsions Valeur 3 sauvegarde en mars 00 00 00 1D 29 impulsions Valeur 4 sauvegarde en avril 00 00 00 27 39 impulsions Valeur 5 sauvegarde en mai 00 00 00 04 4 impulsions Valeur 6 sauvegarde en juin 00 00 00 06 6 impulsions Valeur 7 sauvegarde en juillet 00 00 00 33 51 impulsions Valeur 8 sauvegarde en août 00 00 00 12 18 impulsions Valeur 9 sauvegarde en septembre 00 00 00 12 18 impulsions

Valeur 11 sauvegarde en novembre 00 00 00 05 5 impulsions Valeur 12 sauvegarde en décembre 00 00 00 25 37 impulsions

Valeur 10 sauvegarde en octobre 00 00 00 0D 13 impulsions

Nota :

Ces impulsions sont à convertir en énergie.

14 SOCOMEC - Réf. : 875 092A

4096 1000 1 Pointeur enregistrement Impulsion 4097 1001 1 1

ère

valeur

4098 1002 1 2evaleur

... ... ... ...

5296 14B0 1 Dernière valeur

Adresse

ENTRÉE 1

VISUALISATION DES COMPTEURS D’IMPULSIONS POUR LE FIL DE L’EAU (ENTRÉE 1 À 4)

Décimale Hexadécimale Nbre de mots Description Unité

COMMUNICATION (suite)

COMPTEURS D’IMPULSIONS POUR LE FIL DE L’EAU (ENTRÉE 1 À 4 UNIQUEMENT)

Méthode de calcul :

Countis Ci mis sous tension le 10/03/2000 à 10 heures et lecture automatique programmée le 1

de chaque mois à 2 heures.

Ces compteurs permettent de reconstituer une valeur moyenne intégrée sur une période de 8, 10, 15, 20 ou 30 minutes à partir d’un nombre d’impulsions.

Valeur 1, 2 et 3 0 Valeur 4 consommation du 10/03/2000 à 10 h au 01/04/2000 à 2 h Valeur 5 consommation du 01/04/2000 à 2 h 01 au 01/05/2000 à 2 h Valeur 6 consommation du 01/05/2000 à 2 h 01 au 01/06/2000 à 2 h Et ainsi de suite pour les valeurs 7 à 12.

Remarque :

Le code du produit, 4852, est accessible à l’adresse 1280 (Décimale) sur 1 mot et avec la fonction 3.

8192 2000 1 Pointeur enregistrement Impulsion 8193 2001 1 1

ère

valeur

8194 2002 1 2evaleur

... ... ... ...

9392 24B0 1 Dernière valeur

ENTRÉE 2

12288 3000 1 Pointeur enregistrement Impulsion 12289 3001 1 1

ère

valeur

12290 3002 1 2evaleur

... ... ... ...

13488 34B0 1 Dernière valeur

ENTRÉE 3

16384 4000 1 Pointeur enregistrement Impulsion 16385 4001 1 1

ère

valeur

16386 4002 1 2evaleur

... ... ... ...

17584 44B0 1 Dernière valeur

ENTRÉE 4

Taille de cette zone : 9604 mots en décimale ou 2584 en hexadécimale

Exemple : 100 impulsions avec une échelle de 100 kWh en synchronisation 30 minutes : P = 100 x 100000/2 = 5 MWh.

SOCOMEC - Réf. : 875 092A 15

FRANÇAIS

COMMUNICATION (suite)

Remise à zéro

274 112 1 Indice du compteur 1 à 7 : compteur

totalisateur de 1 à 7

8 à 11 : valeur entre 2 tops

pour l’entrée 1 à 4

12 à 18 : historique

des compteurs

19 : toutes les valeurs

(1 à 18)

275 113 1 Validation de la remise à zéro 0 = non / 1 = oui

Taille de cette zone (1) : 20 mots en décimale ou 14 en hexadécimale

Synchronisation et sauvegarde automatique

Adresse

CONFIGURATION OU VISUALISATION DE LA CONFIGURATION DES ENTRÉES

Décimale Hexadécimale Nbre de mots (1) Description Unité

256 100 1 Affectation de l’entrée 1 0=Impulsion / 1=Énergie 257 101 1 Affectation de l’entrée 2 0=Impulsion / 1=Énergie 258 102 1 Affectation de l’entrée 3 0=Impulsion / 1=Énergie 259 103 1 Affectation de l’entrée 4 0=Impulsion / 1=Énergie 260 104 1 Affectation de l’entrée 5 0=Impulsion / 1=Énergie 261 105 1 Affectation de l’entrée 6 0=Impulsion / 1=Énergie 262 106 1 Affectation de l’entrée 7 0=Impulsion / 1=Énergie 263 107 1 Échelle pour l’entrée 1 (si énergie) 264 108 1 Échelle pour l’entrée 2 (si énergie) 265 109 1 Échelle pour l’entrée 3 (si énergie) 0=0,01 kWh / 1=0,1 kWh 266 10A 1 Échelle pour l’entrée 4 (si énergie) 267 10B 1 Échelle pour l’entrée 5 (si énergie) 4=100 kWh / 5=1000 kWh 268 10C 1 Échelle pour l’entrée 6 (si énergie) 269 10D 1 Échelle pour l’entrée 7 (si énergie)

270 10E 1 Synchronisation des valeurs moyennes 0=8 min/1=10 min/

(si entrée 1 à 4 en énergie) 2=15 min/3=20 min/4=30 min

271 10F 1 Jour de la mémorisation de 1 à 28 272 110 1 Heure de 0 à 23 273 111 1 Minute de 0 à 59

2=1 kWh / 3=10 kWh

CONFIGURATION OU VISUALISATION DES CONFIGURATIONS

ENTRÉES, LECTURE AUTOMATIQUE ET REMISE À ZÉRO (FONCTION 3, 6 OU 16)

Exemple : conﬁguration de l’entrée 1 en énergie du Countis Ci numéro 5.

Réponse : identique à la question

Esclave Fonction Adresse Nombre de mots CRC16

05 06 01 00 00 01 4CCA

Poids fort Poids faible Poids fort Poids faible

16 SOCOMEC - Réf. : 875 092A

1536 600 1 Jour 1537 601 1 Mois 1538 602 1 Année 1539 603 1 Heure 1540 604 1 Minute 1541 605 1 Seconde

CONFIGURATION OU VISUALISATION DE L’HORODATEUR

Adresse

Décimale Hexadécimale Nbre de mots (1) Nom

Taille de cette zone (1) : 6 mots en décimale ou 6 en hexadécimale

COMMUNICATION (suite)

Exemple : avec Countis Ci numéro 5.

Réponse : identique à la question

Esclave Fonction Adresse Nombre de mots CRC16

05 06 00 00 00 01 498E

Poids fort Poids faible Poids fort Poids faible

HORODATEUR (FONCTION 3 OU 16)

VALIDATION DES CONFIGURATIONS

Pour que chaque conﬁguration soit sauvegardée après une mise hors tension de l’appareil, il est indispensable d’écrire dans le Countis Ci la trame suivante.

SOCOMEC - Réf. : 875 092A 17

FRANÇAIS

R=120Ω

COUNT 38A

CARACTÉRISTIQUES TECHNIQUES

RS485 (ISOLÉE)

2 ou 3 ﬁls half duplex

Protocole : JBUS/MODBUS en mode RTU

Vitesse : 4800 à 38400 bauds

230/400 V AC (+/- 20 %) 50/60 Hz Consommation : 5 VA

ALIMENTATION AUXILIAIRE

CONDITIONS D’UTILISATION

Température de fonctionnement : -5 à +45 °C Température de stockage : -20 à +70 °C Humidité relative : 85 %

NORMES

Relative au marquage CE : CEI 1000-4-2/3-4-5-6-8-11

EN 50081-2 EN 50082-2

Relative aux conditions d’utilisation : CEI 68-2-11/30

Sous réserve des modiﬁcations techniques et de disponibilité

Raccordement à partir de bornes à cages de 0,5 à 6 mm

Poids : 500 gr

FACE AVANT

ENTRÉES TOR

BOÎTIER

Afﬁcheur : LCD vert à 7 digits

Hauteur du digit : 8 x 4 mm Précision : +/- 1 digit

Indice de protection : IP 54

Entrées optocoupleurs auto-alimentées Tension de commande : de 10 à 30 V DC Nombre maximum de manœuvres : 10

Durée minimum de l’impulsion : 10 ms

Consumption and status display for each input associated with

Flashing LED indicating communication with centralisation system

kWh or pulse values

18 SOCOMEC - Ref. : 875 092A

For personnel and product safety please read the contents of these operating instructions carefully. Check the following points as soon as you receive the package:

• the packing is in good condition,

• the product has not been damaged

during transit,

• the product reference number conforms to your order,

• the package contains the product as well as the operating instructions.

PRELIMINARY OPERATIONS

GENERAL INFORMATION

PRESENTATION

• monthly storing of consumption over 12 month (January - December) period, (FIFO memory accessed via JBUS/MODBUS®).

For inputs 1 - 4 only the device also stores the following:

• pulses for configurable periods of 8, 10, 15, 20 or 30 minutes in order to recreate a 10-minute energy demand profile over 8 days per input (FIFO memory accessed via JBUS/MODBUS®).

The Countis system consists of several products designed for active energy metering. The COUNTIS Ci version is a pulse concentrator fitted with 7 ON/OFF inputs and a RS485 serial link with JBUS/MODBUS®protocol. It is designed to centralise pulses for either a PC or PLC. It is fully configurable and performs the following functions:

• direct display of consumption in kWh or pulses, and direct status display.

Conﬁrmation of parameter settings Consumption and status display

per input (press the key successively), or for scrolling through conﬁguration parameters

Individual input location and status symbol

COUNT 37A

NB:

Entry to the configuration menu can only be done via a user passcode.

1 2

1 4

SOCOMEC - Ref. : 875 092A 19

ENGLISH

INSTALLATION

CLIMATIC ENVIRONMENT

For optimum operation this device should be used within a temperature range of -5° C up to 45° C with a maximum relative humidity of 85%.

SAFETY INSTRUCTIONS

To avoid damage to the device please ensure the following points are respected before connecting:

• enclosure indications,

• 50 or 60Hz frequency,

CONNECTING THE ON/OFF INPUTS

CONNECTING AUXILIARY SUPPLY

TheCi should be mounted on an EN 50022 DIN rail (DIN 43880).

Recommendations:

The device should be installed at least 30 cm from other switching devices. Avoid installing near equipment liable to cause electro-magnetic interference or subjecting the device to vibrations in excess of 1G with 60Hz frequencies.

NB:

The maximum distance separating each input from associated devices will depend an the type of cable and its diameter. For example, with a

1.5mm2cable distances of up to 1000m can be easily reached.

• 230 or 400 V AC voltage +/- 20% (other voltage requirements available on request),

• the supply connections for the ON/OFF inputs

• RS485 connection.

Install 500mA-fuse protection.

COUNT 41A GBCOUNT 40A

1234567

Inputs

1357911 13

246810 12 14

source

1357911 13

246810 12 14

0 V

230

VAC

400

VAC

20 SOCOMEC - Ref. : 875 092A

COUNT 39A

Recommendation:

A resistance of 120 Ω should be added at the 2 end points of the network. The Countis Ci incorporates this resistor which can be conﬁgured by switching all 4 micro switches to position ON (see above).

NB:

We recommend the use of a LiYCY shielded cable with twisted pair. For low-interference environments or long distance networks (>1500 meters) it is highly recommended to use LiYCY or

The Countis Ci can be connected to an RS485 communication network with JBUS/MODBUS®protocol. For a standard conﬁguration, 31 Countis Ci may be connected over a distance of 1500 metres (9600 bauds). Should the distance or maximum number of

Countis Ci be exceeded it will be necessary to connect a repeater or arrester in order to increase the devices’ capacity in terms of distance and number. Please consult us should you need more information.

CONNECTING THE RS485 LINK

LiYCY-CY shielded cable (shielded pair plus neutral) consisting of a twisted pair for the +/- and a twisted pair for the OV, remembering to short circuit both wires.

INSTALLATION (continued)

1357911 13

246810 12 14

SOCOMEC - Ref. : 875 092A 21

ENGLISH

NB:

Press the button for a prolonged period to scroll rapidly through the configuration screens. Press for a short period to scroll through each screen one-by-one.

CONFIGURATION

KEYS INSTRUCTIONS

Press for 3 seconds to gain accesscode entry (CdE).

To enter code 168.

To accept code and access input 1 network conﬁguration (pulse or EA).

To allocate input 1 to energy metering (EA) or pulse metering (IMP).

Accept conﬁguration.

For active energy metering (EA), the following parameters are accessible:

Proceed as above for inputs 2, 3, 4, 5, 6 and 7. For pulse metering (IMP), access input 2 directly and proceed as if for energy

conﬁguration (see above). For energy metering (EA) on at least the ﬁrst 4 inputs, access the synchroni-

sation signal conﬁguration.

Proceed as above for inputs 2, 3, 4, 5, 6 and 7.

To conﬁgure the kWh scales from the following list: 0.01, 0.1, 1, 10, 100, and 1000.

Accept scale conﬁguration and pass to input 2.

To conﬁgure internal synchronisation signal (toP) from the following list: 8,10, 15, 20 and 30 minutes.

Accept signal and pass to reset to zero (rSEt).

To select ‘YES’ and reset to zero (or the contrary).

To accept zero reset and pass to input 2.

22 SOCOMEC - Ref. : 875 092A

To accept zero reset and pass to communication parameters conﬁguration with the device’s address (add).

To conﬁgure value from 1 - 255 (10 by default).

To accept address conﬁguration and pass to communication speed in Bauds (bd).

To select speed from following list: 4800, 9600, 19200 and 38400 bauds.

To accept speed and pass to parity (PAr).

To select ‘no’ for no parity, or ‘EvEn’ or ‘odd’ as required.

To accept parity and pass to stop bit (StoP).

To select ‘StoP 1’ for one stop bit and ‘StoP 2’ for 2 stop bits.

To accept stop bit value and pass to clock meter conﬁguration (dAY).

To conﬁgure days 1 - 31.

To conﬁgure setting (dAY) and pass to month (MOntH).

To conﬁgure months 1 - 12.

To accept month setting (MOntH) and pass to year (YEAr).

To conﬁgure years 0 - 99.

CONFIGURATION (continued)

KEYS INSTRUCTIONS

NB:

Press the button for a prolonged period to scroll rapidly through the configuration screens. Press for a short period to scroll through each screen one-by-one.

NB:

The clock meter is factory set to French time.

Once you have reached input 7 proceed as follows: Press:

SOCOMEC - Ref. : 875 092A 23

ENGLISH

CONFIGURATION (continued)

KEYS INSTRUCTIONS

To accept year setting (YEAr) and pass to hour conﬁguration.

To conﬁgure hours 0 - 23.

To accept time setting (HOUr) and pass to minutes (Min).

To conﬁgure minutes 0 - 59.

To accept minute setting and pass to seconds conﬁguration (SEC).

To conﬁgure seconds 0 - 59.

To accept seconds setting and return to input 1 allocation.

To quit conﬁguration.

NB:

The device will automatically quit the conﬁguration menu if no buttons are pressed for a period of 25 seconds.

24 SOCOMEC - Ref. : 875 092A

Address

Totalizing meters

METERS DISPLAY

Pulse meters for power demand storing

Decimal Hexadecimal N° of words (1) Description Unity

768 300 2 Meter 1 770 302 2 Meter 2 772 304 2 Meter 3 774 306 2 Meter 4 in energy metering 776 308 2 Meter 5 778 30A 2 Meter 6 780 30C 2 Meter 7

782 30E 2 Value between 2 signals for input 1 Pulses 784 31 0 2 Value between 2 signals for input 2 786 31 2 2 Value between 2 signals for input 3 788 31 4 2 Value between 2 signals for input 4

Zone size (1): 22 words in decimal or 16 in hexadecimal.

0.01 kWh

and no value in pulses

DISPLAY (FUNCTION 3)

METERS

NB:

A maximum of 60 words can be read in one frame.

COMMUNICATION

The Countis Ci system communicates via a JBUS/MODBUS®protocol involving a master/slave dialogue. Two dialogues are possible:

• the master communicates with a slave (Countis Ci) and waits for its response,

• the master communicates with all the slaves (Countis Ci) without waiting for

their response. The communication mode is the RTU mode (Remote Terminal Unit) with hexadecimal characters consisting of 8 bits.

NB:

• The integration time must not exceed 3 silences (the time taken to transmit a character) for the message to be processed.

• By selecting slave address 0, the same message is transmitted to all the Countis devices present on the network (only for functions 6 and 16).

COMMUNICATION FORMAT

Slave address Function code Address Data CRC16

3 to read n words (128 maximum ) 6 to write a word 8 to diagnose master/slave exchanges from meters 1, 3, 4, 5 and 6 16 to write n words (128 maximum)

This is a standard format consisting of:

The following functions are essential in order to make full use of information:

SOCOMEC - Ref. : 875 092A 25

ENGLISH

INPUT 2

1816 718 2 Monthly meter 1stsaving Pulses 1818 71A 2 2

saving 1820 71C 2 3rdsaving 1822 71E 2 4

saving 1824 720 2 5thsaving 1826 722 2 6thsaving 1828 724 2 7thsaving 1830 726 2 8thsaving 1832 728 2 9thsaving 1834 72A 2 10

saving 1836 72C 2 11thsaving 1838 72E 2 12

saving

Address

INPUTS STATUS DISPLAY

Decimal Hexadecimal N° of words (1) Description

Input 2 bit 2: 0=inactive / 1=active Input 3 bit 3: 0=inactive / 1=active Input 4 bit 4: 0=inactive / 1=active Input 5 bit 5: 0=inactive / 1=active Input 6 bit 6: 0=inactive / 1=active Input 7 bit 7: 0=inactive / 1=active

1281 501 1 Input 1 bit 1: 0=inactive / 1=active

Zone size (1): 1 word in decimal or 1 in hexadecimal.

Address

INPUT 1

MONTHLY METERS DISPLAY

Decimal Hexadecimal N° of words (1) Description Unity

1792 700 2 Monthly meter 1stsaving Pulses 1794 702 2 2

saving 1796 704 2 3rdsaving 1798 706 2 4thsaving 1800 708 2 5thsaving 1802 70A 2 6

saving 1804 70C 2 7thsaving 1806 70E 2 8thsaving 1808 710 2 9thsaving 1810 712 2 10thsaving 1812 714 2 11thsaving 1814 716 2 12thsaving

INPUTS STATUS

MONTHLY METERS

COMMUNICATION (continued)

26 SOCOMEC - Ref. : 875 092A

COMMUNICATION (continued)

1900 76C 2 7thsaving Pulses 1902 76E 2 8

saving 1904 770 2 9thsaving 1906 772 2 10

saving 1908 774 2 11thsaving 1910 776 2 12thsaving

INPUT 6

1912 778 2 Monthly meter 1stsaving Pulses 1914 77A 2 2ndsaving 1916 77C 2 3rdsaving 1918 77E 2 4thsaving 1920 780 2 5thsaving 1922 782 2 6

saving

INPUT 3

1840 730 2 Monthly meter 1stsaving Pulses 1842 732 2 2ndsaving 1844 734 2 3rdsaving 1846 736 2 4thsaving 1848 738 2 5thsaving 1850 73A 2 6thsaving 1852 73C 2 7thsaving 1854 73E 2 8thsaving 1856 740 2 9thsaving 1858 742 2 10thsaving 1860 744 2 11thsaving 1862 746 2 12

saving

INPUT 4

1864 748 2 Monthly meter 1stsaving Pulses 1866 74A 2 2

saving 1868 74C 2 3rdsaving 1870 74E 2 4

saving 1872 750 2 5thsaving 1874 752 2 6thsaving 1876 754 2 7thsaving 1878 756 2 8

saving 1880 758 2 9thsaving 1882 75A 2 10thsaving 1884 75C 2 11thsaving 1886 75E 2 12thsaving

INPUT 5

1888 760 2 Monthly meter 1stsaving Pulses 1890 762 2 2ndsaving 1892 764 2 3rdsaving 1894 766 2 4

saving 1896 768 2 5thsaving 1898 76A 2 6

saving

Address

MONTHLY METERS DISPLAY (CONTINUED)

Decimal Hexadecimal N° of words (1) Description Unity

SOCOMEC - Ref. : 875 092A 27

ENGLISH

COMMUNICATION (continued)

1924 784 2 7thsaving 1926 786 2 8

saving 1928 788 2 9thsaving 1930 78A 2 10thsaving 1932 78C 2 11thsaving 1934 78E 2 12thsaving

INPUT 7

1936 790 2 Monthly meter 1stsaving Pulses 1938 792 2 2ndsaving 1940 794 2 3rdsaving 1942 796 2 4

saving 1944 798 2 5thsaving 1946 79A 2 6thsaving 1948 79C 2 7thsaving 1950 79E 2 8thsaving 1952 7A0 2 9thsaving 1954 7A2 2 10

saving

1956 7A4 2 11

saving

1958 7A6 2 12thsaving

Zone size (1): 84 words in decimal or 54 in hexadecimal

Slave Function Address Number of words CRC16

Slave Function Address Values 1 to 12 CRC16

05 03 07 00 00 18 4530

05 03 00 30 voir ci-dessous E619

Example: displaying the last 12 months for Countis Ci n° 5, input n° 1.

Value 1 saved in January 00 00 00 1E 31 pulses Value 2 saved in February 00 00 00 21 33 pulses Value 3 saved in March 00 00 00 1D 29 pulses Value 4 saved in April 00 00 00 27 39 pulses Value 5 saved in May 00 00 00 04 4 pulses Value 6 saved in June 00 00 00 06 6 pulses Value 7 saved in July 00 00 00 33 51 pulses Value 8 saved in August 00 00 00 12 18 pulses Value 9 saved in September 00 00 00 12 18 pulses

Value 11 saved in November 00 00 00 05 5 pulses Value 12 saved in December 00 00 00 25 37 pulses

Response:

High value Low value High value Low value

High value Low value

NB:

These pulses are to be converted into energy.

Value 10 saved in October 00 00 00 0D 13 pulses

INPUT 6 (continued)

Address

MONTHLY METERS DISPLAY (CONTINUED)

Decimal Hexadecimal N° of words (1) Description Unity

28 SOCOMEC - Ref. : 875 092A

4096 1000 1 Recording pointer Pulse 4097 1001 1 1

value

4098 1002 1 2ndvalue

... ... ... ...

5296 14B0 1 Last value

Address

INPUT 1

IMPULSE METERS DISPLAY FOR POWER DEMAND STORING (INPUT 1 TO 4)

Decimal Hexadecimal N° of words (1) Description Unity

COMMUNICATION (continued)

8192 2000 1 Recording pointer Pulse 8193 2001 1 1stvalue 8194 2002 1 2ndvalue

... ... ... ...

9392 24B0 1 Last value

INPUT 2

12288 3000 1 Recording pointer Pulse 12289 3001 1 1

value

12290 3002 1 2ndvalue

... ... ... ...

13488 34B0 1 Last value

INPUT 3

16384 4000 1 Recording pointer Pulse 16385 4001 1 1stvalue 16386 4002 1 2ndvalue

... ... ... ...

17584 44B0 1 Last value

INPUT 4

Zone size: 9604 words in decimal or 2584 in hexadecimal

Example: 100 pulses with 100 kWh scale with 30-minute synchronisation: P = 100 x 100000/2 = 5 MWh.

PULSE METERS FOR POWER DEMAND STORING (INPUTS 1 to 4 ONLY)

Method of calculation:

The Countis Ci is switched on 10/03/2000 at 10.00h with automatic reading programmed for the ﬁrst of each month at 02.00h.

These meters enable an average integrated value to be created using a number of pulses over a period of 8, 10, 15, 20 or 30 minutes.

Values 1, 2 and 3 0 Value 4 consumption from 10/03/2000 at 10.00h to 01/04/2000 at 2.00h Value 5 consumption from 01/04/2000 at 2.01h to 01/05/2000 at 2.00h Value 6 consumption from 01/05/2000 at 2.01h to 01/06/2000 at 2.00h And so on for the values 7 to 12.

NB:

Product code 4852 can be accessed at address 1280 (decimal) in one word, and with function 3.

SOCOMEC - Ref. : 875 092A 29

ENGLISH

COMMUNICATION (continued)

Reset to zero

274 112 1 Meter index 1 to 7: totalizer meter

from 1 to 7

8 to 11: value between two

signals for input 1 to 4

12 to 18: meters history ﬁle

19: all values

(1 to 18)

275 113 1 Reset validation 0 = no / 1 = yes

Zone size (1): 20 words in decimal or 14 in hexadecimal

Automatic synchronisation and save

Address

SETTING OR DISPLAY OF INPUTS CONFIGURATION

Decimal Hexadecimal N° of words (1) Description Unity

256 100 1 Input 1 allocation 0=Pulse / 1=Energy 257 101 1 Input 2 allocation 0=Pulse / 1=Energy 258 102 1 Input 3 allocation 0=Pulse / 1=Energy 259 103 1 Input 4 allocation 0=Pulse / 1=Energy 260 104 1 Input 5 allocation 0=Pulse / 1=Energy 261 105 1 Input 6 allocation 0=Pulse / 1=Energy 262 106 1 Input 7 allocation 0=Pulse / 1=Energy 263 107 1 Input 1 scale (if energy) 264 108 1 Input 2 scale (if energy) 265 109 1 Input 3 scale (if energy) 0=0,01 kWh / 1=0,1 kWh 266 10A 1 Input 4 scale (if energy) 267 10B 1 Input 5 scale (if energy) 4=100 kWh / 5=1000 kWh 268 10C 1 Input 6 scale (if energy) 269 10D 1 Input 7 scale (if energy)

270 10E 1 Synchronisation of average values 0=8 min/1=10 min/

if input 1 to 4 in energy) 2=15 min/3=20 min/4=30 min

271 10F 1 Storage day from 1 to 28 272 110 1 Hour from 0 to 23 273 111 1 Minute from 0 to 59

2=1 kWh / 3=10 kWh

Example: conﬁguration of input n° 1 / Countis Ci n° 5.

Response: identical to the question

Slave Function Address Number of words CRC16

05 06 01 00 00 01 4CCA

High value Low value High value Low value

CONFIGURATIONS SETTING OR DISPLAY

INPUTS, AUTOMATIC READING AND RESET (FUNCTIONS 3, 6 OR 16)

30 SOCOMEC - Ref. : 875 092A

1536 600 1 Day 1537 601 1 Month 1538 602 1 Year 1539 603 1 Hour 1540 604 1 Minute 1541 605 1 Second

CLOCKMETER CONFIGURATION OR DISPLAY

Address

Dcimal Hexadecimal N° of words (1) Value

Zone size (1): 6 words in decimal or 6 in hexadecimal

COMMUNICATION (continued)

Example: with Countis Ci n° 5.

Response: identical to the question

Slave Function Address Number of words CRC16

05 06 00 00 00 01 498E

High value Low value High value Low value

CLOCKMETER (FUNCTION 3 OR 16)

VALIDATING CONFIGURATIONS

The following format should be written in the Countis Ci if you wish to save each conﬁguration after switching off the device:

SOCOMEC - Ref. : 875 092A 31

ENGLISH

R=120Ω

COUNT 38A

TECHNICAL CHARACTERISTICS

RS485 (INSULATED)

2 or 3 wires, half duplex

Protocol: JBUS/MODBUS in RTU mode

Speed: 4800 to 38400 bauds

230/400 V AC (+/- 20%) 50/60 Hz Consumption: 5 VA

AUXILIARY SUPPLY

OPERATING CONDITIONS

Operating temperature: -5 à +45 °C Storage temperature: -20 à +70 °C Relative humidity: 85 %

STANDARDS

CE marking: CEI 1000-4-2/3-4-5-6-8-11

EN 50081-2 EN 50082-2

Operating conditions: CEI 68-2-11/30

We reserve the right to modify technical features.

Connect via 0.5 - 6 mm2plug-in terminal blocks. Weight: 600 gr.

FRONT PANEL

ON/OFF INPUTS

ENCLOSURE

Display: Green LCD with 7 digits

Digit height: 8 x 4 mm Accuracy: +/- 1 digit

Protection index: IP 54

Self-supplied input optocouplers Control voltage: from 10 to 30 V DC Maximum tripping number: 10

Minimum pulse duration: 10 ms

32 SOCOMEC - Réf. : 875 092A

Für die Sicherheit von Personen und Anlagen lesen Sie dieses Handbuch aufmerksam durch, bevor das Gerät in Betrieb genommen wird. Bei Empfang des Gerätes muß folgendes überprüft werden:

• Zustand der Verpackung,

• Sind Transportschäden zu melden?

• Entspricht der Packungsinhalt Ihrer

Bestellung?

• Die Verpackung enthählt das Gerät und eine Bedienungsanleitung.

VORAUSGEHENDE KONTROLLEN

ALLGEMEINE HINWEISE

PRODUKTDARSTELLUNG

• Speicherung der verbrauchten kWh, einmal pro Monat über 12 Monate, von Januar bis Dezember (FIFO Speicher zugänglich über JBUS/ MODBUS®).

Zusätzliche Funktion nur für die Eingänge 1 bis 4:

• Speicherung der Impulse über einen programmierbaren Zeitraum von 8, 10, 15, 20 oder 30 Minuten. Die Werte der 10-Minuten-Spitzenleistung werden für 8 Tage gespeichert (FIFO Speicher zugänglich über JBUS/MODBUS®).

Das Countis-System besteht aus mehreren Produkten für die Wirkenergiezählung. Der Countis Ci ist ein Impulskonzentrator . Er ist mit 7 Impulseingängen und einer seriellen Schnittstelle RS485 mit JBUS/MODBUS

Protokoll ausgestattet, um diese Impulse an einen PC oder eine Steuerung (SPS) zu senden. Dieses Produkt ist vollständig konﬁgurierbar und bietet folgende Funktionen:

• Anzeige der Eingangszustände und direkte Ablesung der kWh oder der Anzahl von Impulsen.

Anzeige des Gesamtverbrauchs und der Zustände der jeweiligen Eingänge (in Verbindung mit )

Leuchtanzeige für die Kommunikation mit der Zentraleinheit

Einheit in kWh oder Impulsen

Bestätigung der Konfigurationsparameter

Taste für ein schrittweises Anzeigen des Energieverbrauchs und der Eingangszustände oder Ablauf der Programmationsparameter.

Richtpunkte und Zustandsanzeige der jeweiligen Eingänge.

COUNT 37A

Anmerkung:

Ein Paßwort schützt die Konfigurationsebene.

1 2

1 4

SOCOMEC - Réf. : 875 092A 33

DEUTSCH

INSTALLATION

KLIMATISCHE BEDINGUNGEN

Eine Umgebungstemperatur von -5°C bis +45°C und eine relative Luftfeuchtigkeit von max. 85% sichern einen optimalen Betrieb der Geräte.

SICHERHEITSANWEISUNGEN

Um jegliche Beschädigung des Gerätes zu vermeiden, beachten Sie bitte folgendes:

• die Angaben auf dem Gehäuse,

• die Netzfrequenz: 50 oder 60 Hz,

• die Versorgungsspannung: 230 oder

400 VAC ± 20%,

ANSCHLUß DER DIGITALEN EINGÄNGE

HILFSSPANNUNG

Der Countis Ci wird auf einer DIN-Schiene befestigt (EN 50022, DIN 43880).

Empfehlungen:

Installation der Geräte mit einem Mindestabstand von 30 cm zu einem Schaltgerät. Vermeiden Sie die Nähe von Systemen, die elektromagnetische Störungen erzeugen können. Vermeiden Sie außerdem Schwingungen mit Beschleunigungen von über 1G bei Frequenzen unter 60 Hz.

Anmerkung:

Der maximale Abstand zwischen den Eingängen der jeweiligen Geräten hängt von Typ und vom Querschnitt der Leiter ab. Beispiel: ein 1,5 mm2Leiter erlaubt einen Abstand bis 1000 m.

• die Selbstversorgung der digitalen Eingänge,

• der Anschluß der RS485 seriellen Schnittstelle.

Einen 500 mA Sicherungsschutz vorsehen.

COUNT 41A DCOUNT 40A

Eingänge

1234567

1357911 13

246810 12 14

Quelle

1357911 13

246810 12 14

0 V

230

VAC

400

VAC

34 SOCOMEC - Réf. : 875 092A

COUNT 39A

Empfehlungen:

Es ist notwendig einen Abschluß- widerstand von 120 Ω in beide Netzenden einzubauen. Dieser Widerstand ist in das Countis Ci integriert und läßt sich mit 4 Microschaltern (Stellung ON nach oben) konﬁgurieren.

Anmerkung:

Wir empfehlen eine verdrillten Doppelleitung vom Typ LiYCY. Unter schwierigen Bedingungen oder über weitere Strecken (>1500 m.) empfehlen wir eine abgeschirmte Leitung vom Typ

Der Countis Ci kann an ein Kommunikationsnetz mit RS485 serieller Schnittstelle und JBUS/MODBUS

Protokoll angeschlossen werden. Grundsätzlich können bis zu 31 Countis Ci über 1500 Metern (9600 Bauds)

angeschlossen werden. Über weitere Strecken oder bei einer größeren Anzahl von Geräten muß ein Verstärker eingesetzt werden. Für weitere Informationen, bitte anfragen.

ANSCHLUß DER RS485 SERIELLEN SCHNITTSTELLE

LiYCY oder LiYCY-CY (abgeschirmte Doppelleitungen und Außenmantel) bestehend aus einer verdrillten Doppelleitung für +/- und eine weitere für 0 V (Kurzschließen der 2 Leiter).

INSTALLATION (Fortsetz.)

1357911 13

246810 12 14

TASTE BEFEHL

SOCOMEC - Réf. : 875 092A 35

DEUTSCH

Bemerkung:

Bei ständigem Druck auf die Taste erreichen Sie einen automatischen Durchlauf der Menüpunkte. Einzelner Tastendruck erlaubt ein schrittweises Anzeigen den Menüpunkte.

KONFIGURATION

ca. 3 Sekunden lang gedrückt halten: Eingabe des Paßwortes.

Eingabe des Codes 168.

Bestätigung des Codes und Zugang zur Konﬁgurationsebene des Eingangs 1 (Imp oder We).

Belegung des Eingangs 1: Energieoder Impulszählung.

Bestätigung der Einstellung.

Bei der Energiezählung sind folgende Parameter konﬁgurierbar:

Wiederholen Sie diese Vorgänge für die Eingänge 2, 3, 4, 5, 6 und 7. Bei der Impulszählung wird die Konﬁgurationsebene des Eingangs 2 direkt

erreicht. Anschließend befolgen Sie die obengenannten Anweisungen (Konﬁguration der Energiezählung).

Im Falle einer Energiezählung auf mindestens einem der vier ersten Eingänge, erreichen Sie die Konﬁgurationsebene des Synchronisierimpulses.

Wiederholen Sie diese Vorgänge für die Eingänge 2, 3, 4, 5, 6 und 7.

Einstellung der kWh Skala: 0,01, 0,1, 1, 10, 100 oder 1000.

Bestätigung der Skalaeinstellung und Zugang zur Konﬁgurationsebene des Eingangs 2.

Einstellung des internen Synchronisierimpulses: 8, 10, 15, 20 oder 30 Minuten.

Bestätigung dieser Einstellung und Zugang zur Nullstellung (Reset).

«YES» wenn eine Nullstellung erwünscht ist, «no» andernfalls.

Bestätigung der Nullstellung und Zugang zum Eingang 2.

36 SOCOMEC - Réf. : 875 092A

Sobald der Eingang 7 erreicht ist, betätigen Sie folgende Tasten:

Bestätigung der Nullstellung und Zugang zur Konﬁgurationsebene der Kommunikationsparameter: Adresse des Gerätes.

Einstellung der Adresse: von 1 bis 255 (10 werkeingestellte).

Bestätigung der Einstellung und Zugang zur Konﬁgurationsebene der Übertragungsgeschwindigkeit (Bauds).

Einstellung der Übertragungsgeschwindigkeit: 4800, 9600, 19200 oder 38400 Bauds.

Bestätigung der Einstellung und Zugang zur Konﬁgurationsebene der Parität.

Einstellung der Parität: «no» ohne Parität, «EvEn» gerade Parität oder «odd» ungerade Parität.

Bestätigung der Einstellung und Zugang zur Konﬁgurationsebene des Stopp-Bits.

Einstellung des Stopp-Bits: «StoP1» für ein Stopp-Bit oder «StoP2» für zwei Stopp-bits.

Bestätigung der Einstellung und Zugang zur Konﬁguration des Tages des Zeit- und Datumstellers.

Einstellung des Tages: von 1 bis 31.

Bestätigung der Einstellung und Zugang zur Konﬁguration des Monats.

Einstellung des Monats: von 1 bis

12.

Bestätigung der Einstellung und Zugang zur Konﬁguration des Jahres.

Einstellung des Jahres: von 0 bis 99.

KONFIGURATION (Fortsetz.)

TASTE BEFEHL

Bemerkung:

Bei ständigem Druck auf die Taste erreichen Sie einen automatischen Durchlauf der Menüpunkte. Einzelner Tastendruck erlaubt ein schrittweises Anzeigen den Menüpunkte.

Bemerkung:

Der Zeit- und Datumsteller wird nach französischer Zeit im Werk voreingestellt.

SOCOMEC - Réf. : 875 092A 37

DEUTSCH

KONFIGURATION (Fortsetz.)

TASTE BEFEHL

Bestätigung der Einstellung und Zugang zur Konﬁguration der Stunden.

Einstellung der Stunden: von 0 bis

23.

Bestätigung der Einstellung und Zugang zur Konﬁguration der Minuten.

Einstellung der Minuten: von 0 bis

59.

Bestätigung der Einstellung und Zugang zur Konﬁguration der Sekunden.

Einstellung der Sekunden: von 0 bis

59.

Bestätigung der Einstellung und zurück zum Eingang 1.

Die Konﬁgurationsebene verlassen.

Bemerkung:

Nach 25 Sekunden wird dieses Verfahren automatisch beendet.

38 SOCOMEC - Réf. : 875 092A

Adresse

Summenzähler

ANZEIGE DER ZÄHLER

Impulszähler

Dezimal Hexadezimal Anz. Wörter (1) Beschreibung Einheit

768 300 2 Zähler 1 770 302 2 Zähler 2 772 304 2 Zähler 3 774 306 2 Zähler 4 Energiezählung 776 308 2 Zähler 5 778 30A 2 Zähler 6 780 30C 2 Zähler 7

782 30E 2 Wert zwischen 2 Imp. für Eingang 1 Impulse 784 310 2 Wert zwischen 2 Imp. für Eingang 2 786 312 2 Wert zwischen 2 Imp. für Eingang 3 788 314 2 Wert zwischen 2 Imp. für Eingang 4

Bereichsumfang (1): 22 Wörter (dezimal) oder 16 Wörter (hexadezimal).

0,01 kWh

keine Impulszählung

ANZEIGE (Funktion 3)

ZÄHLER

Bemerkung:

In einer Abfrage können maximal 60 Wörter gesendet und gelesen werden.

KOMMUNIKATION

Der Datenaustausch mit dem Countis Ci erfolgt über JBUS/MODBUS

Protokoll. Dieses Protokoll setzt einen Master/Slave-Dialog voraus. Folgende zwei Dialogmöglichkeiten sind gegeben:

• die Master-Einheit steht in Verbindung mit einer Slave-Einheit (Countis Ci) und erwartet eine Antwort,

• die Master-Einheit steht in Verbindung mit allen Slave-Einheiten (Countis Ci), erwartet jedoch keine Antwort.

Der Kommunikationsmodus ist der RTU Modus (Remote Terminal Unit) mit hexadezimalen Zeichen bestehend aus mindestens 8 Bits.

Bemerkung:

• Die Integrationszeit muß 3 Pausen unterschreiten (Sendezeit eines Zeichens) damit die Meldung verarbeitet wird.

• Wenn die Slave-Adresse 0 ist, wird die Meldung allen angeschlossenen Countis Geräten gesendet (nur für die Funktionen 6 und 16).

DATENFOLGE

Slave-Adresse Funktionscode Adresse Daten CRC16

3: Lesen von «x» Wörtern (bis zu 128) 6: Schreiben eines Wortes

8: Diagnose der ausgetauschten Informationen zwischen Master und Slave,

Zähler 1, 3, 4, 5 und 6

16: Schreiben von «x» Wörtern (bis zu 128)

Die Datenfolge besteht aus:

Kommunikationsfunktionen:

SOCOMEC - Réf. : 875 092A 39

DEUTSCH

KOMMUNIKATION (Fortsetz.)

EINGANG 2

1816 718 2 1. Speicherung des Monatszählers Impulse 1818 71A 2 2. Speicherung 1820 71C 2 3. Speicherung 1822 71E 2 4. Speicherung 1824 720 2 5. Speicherung 1826 722 2 6. Speicherung 1828 724 2 7. Speicherung 1830 726 2 8. Speicherung 1832 728 2 9. Speicherung 1834 72A 2 10. Speicherung 1836 72C 2 11. Speicherung 1838 72E 2 12. Speicherung

Adresse

ANZEIGE DER EINGANGSZUSTÄNDE

Dezimal Hexadezimal Anz. Wörter (1) Beschreibung

Eingang 2 Bit 2: 0=inaktiv / 1=aktiv Eingang 3 Bit 3: 0=inaktiv / 1=aktiv Eingang 4 Bit 4: 0=inaktiv / 1=aktiv Eingang 5 Bit 5: 0=inaktiv / 1=aktiv Eingang 6 Bit 6: 0=inaktiv / 1=aktiv Eingang 7 Bit 7: 0=inaktiv / 1=aktiv

1281 501 1 Eingang 1 Bit 1: 0=inaktiv / 1=aktiv

Bereichsumfang (1): 1 Wort (dezimal) oder 1 Wort (hexadezimal).

Adresse

EINGANG 1

ANZEIGE DER MONATSZÄHLER

Dezimal Hexadezimal Anz. Wörter (1) Beschreibung Einheit

1792 700 2 1. Speicherung des Monatszählers Impulse 1794 702 2 2. Speicherung 1796 704 2 3. Speicherung 1798 706 2 4. Speicherung 1800 708 2 5. Speicherung 1802 70A 2 6. Speicherung 1804 70C 2 7. Speicherung 1806 70E 2 8. Speicherung 1808 710 2 9. Speicherung 1810 712 2 10. Speicherung 1812 714 2 11. Speicherung 1814 716 2 12. Speicherung

EINGANGSZUSTÄNDE

MONATSZÄHLER

40 SOCOMEC - Réf. : 875 092A

KOMMUNIKATION (Fortsetz.)

1900 76C 2 7. Speicherung 1902 76E 2 8. Speicherung 1904 770 2 9. Speicherung 1906 772 2 10. Speicherung 1908 774 2 11. Speicherung 1910 776 2 12. Speicherung

EINGANG 6

1912 778 2 1. Speicherung des Monatszählers Impulse 1914 77A 2 2. Speicherung 1916 77C 2 3. Speicherung 1918 77E 2 4. Speicherung 1920 780 2 5. Speicherung 1922 782 2 6. Speicherung

EINGANG 3

1840 730 2 1. Speicherung des Monatszählers Impulse 1842 732 2 2. Speicherung 1844 734 2 3. Speicherung 1846 736 2 4. Speicherung 1848 738 2 5. Speicherung 1850 73A 2 6. Speicherung 1852 73C 2 7. Speicherung 1854 73E 2 8. Speicherung 1856 740 2 9. Speicherung 1858 742 2 10. Speicherung 1860 744 2 11. Speicherung 1862 746 2 12. Speicherung

EINGANG 4

1864 748 2 1. Speicherung des Monatszählers Impulse 1866 74A 2 2. Speicherung 1868 74C 2 3. Speicherung 1870 74E 2 4. Speicherung 1872 750 2 5. Speicherung 1874 752 2 6. Speicherung 1876 754 2 7. Speicherung 1878 756 2 8. Speicherung 1880 758 2 9. Speicherung 1882 75A 2 10. Speicherung 1884 75C 2 11. Speicherung 1886 75E 2 12. Speicherung

EINGANG 5

1888 760 2 1. Speicherung des Monatszählers Impulse 1890 762 2 2. Speicherung 1892 764 2 3. Speicherung 1894 766 2 4. Speicherung 1896 768 2 5. Speicherung 1898 76A 2 6. Speicherung

Adresse

ANZEIGE DER MONATSZÄHLER (Fortsetz.)

Dezimal Hexadezimal Anz. Wörter (1) Beschreibung Einheit

SOCOMEC - Réf. : 875 092A 41

DEUTSCH

KOMMUNIKATION (Fortsetz.)

1924 784 2 7. Speicherung 1926 786 2 8. Speicherung 1928 788 2 9. Speicherung 1930 78A 2 10. Speicherung 1932 78C 2 11. Speicherung 1934 78E 2 12. Speicherung

EINGANG 7

1936 790 2 1. Speicherung des Monatszählers Impulse 1938 792 2 2. Speicherung 1940 794 2 3. Speicherung 1942 796 2 4. Speicherung 1944 798 2 5. Speicherung 1946 79A 2 6. Speicherung 1948 79C 2 7. Speicherung 1950 79E 2 8. Speicherung 1952 7A0 2 9. Speicherung 1954 7A2 2 10. Speicherung 1956 7A4 2 11. Speicherung 1958 7A6 2 12. Speicherung

Bereichsumfang (1): 84 Wörter (dezimal) oder 54 Wörter (hexadezimal).

EINGANG 6 (Fortsetz.)

Slave Funktion Adresse Anzahl der Wörter CRC16

Slave Funktion Anzahl der Wörter Werte 1 bis 12 CRC16

05 03 07 00 00 18 4530

05 03 00 30 siehe unten E619

Beispiel: Anzeige der 12 letzten Monate für den Eingang 1 des Countis Ci Nummer 5.

Wert 1 Speicherung im Januar 00 00 00 1E 31 Impulse Wert 2 Speicherung im Februar 00 00 00 21 33 Impulse Wert 3 Speicherung im März 00 00 00 1D 29 Impulse Wert 4 Speicherung im April 00 00 00 27 39 Impulse Wert 5 Speicherung im Mai 00 00 00 04 4 Impulse Wert 6 Speicherung im Juni 00 00 00 06 6 Impulse Wert 7 Speicherung im Juli 00 00 00 33 51 Impulse Wert 8 Speicherung im August 00 00 00 12 18 Impulse Wert 9 Speicherung im September 00 00 00 12 18 Impulse

Wert 11 Speicherung im November 00 00 00 05 5 Impulse Wert 12 Speicherung im Dezember 00 00 00 25 37 Impulse

Antwort:

hochwertig niederwertig hochwertig niederwertig

hochwertig niederwertig

Bemerkung:

Diese Impulse in Energie umwandeln.

Wert 10 Speicherung im Oktober 00 00 00 0D 13 Impulse

Adresse

ANZEIGE DER MONATSZÄHLER (Fortsetz.)

Dezimal Hexadezimal Anz. Wörter (1) Beschreibung Einheit

42 SOCOMEC - Réf. : 875 092A

4096 1000 1 Pointer nächste Speicherung Impuls 4097 1001 1 1. Wert 4098 1002 1 2. Wert

... ... ... ...

5296 14B0 1 Letzter Wert

Adresse

EINGANG 1

ANZEIGE DER IMPULSZÄHLER (Eingänge 1 bis 4)

Dezimal Hexadezimal Anz. Wörter Beschreibung Einheit

KOMMUNIKATION (Fortsetz.)

8192 2000 1 Pointer nächste Speicherung Impuls 8193 2001 1 1. Wert 8194 2002 1 2. Wert

... ... ... ...

9392 24B0 1 Letzter Wert

EINGANG 2

12288 3000 1 Pointer nächste Speicherung Impuls 12289 3001 1 1. Wert 12290 3002 1 2. Wert

... ... ... ...

13488 34B0 1 Letzter Wert

EINGANG 3

16384 4000 1 Pointer nächste Speicherung Impuls 16385 4001 1 1. Wert 16386 4002 1 2. Wert

... ... ... ...

17584 44B0 1 Letzter Wert

EINGANG 4

Bereichsumfang: 9604 Wörter (dezimal) oder 2584 Wörter (hexadezimal).

Beispiel: 100 Impulse, 100 kWh Skala, 30 Min. Synchronisation: P = 100 x 100000/2 = 5 MWh.

IMPULSZÄHLER (nur für die Eingänge 1 bis 4)

Berechnungsmethode:

Einschalten des Countis Ci am 10/03/2000 um 10 Uhr mit programmierter automatischer Speicherung jeden ersten des Monats um 2.00 Uhr.

Diese können eine mittlere Leistung über einen Zeitraum von 8, 10, 15, 20 oder 30 Minuten erfassen.

Wert 1, 2 und 3 0 Wert 4 Verbrauch vom 10/03/2000 um 10 Uhr bis 01/04/2000 um 2 Uhr Wert 5 Verbrauch vom 01/04/2000 um 2 Uhr 01 bis 01/05/2000 um 2 Uhr Wert 6 Verbrauch vom 01/05/2000 um 2 Uhr 01 bis 01/06/2000 um 2 Uhr Und so weiter für die Werte 7 zu 12.

Bemerkung:

Der Produktcode 4852 ist in der Adresse 1280 (dezimal, 1 Wort) mit der Funktion 3 zu ﬁnden.

SOCOMEC - Réf. : 875 092A 43

DEUTSCH

KOMMUNIKATION (Fortsetz.)

Nullstellung

274 112 1 Zählerindex 1 bis 7: Summenzähler

von 1 bis 7

8 bis 11: Wert zwischen zwei

Impulsen für die Eingänge 1 bis 4

12 bis 18: gespeicherte Infor-

mationen der Zähler

19: alle Werte (1 bis 18)

275 113 1 Bestätigung der Nullstellung 0 = nein / 1 = ja

Bereichsumfang (1): 20 Wörter (dezimal) oder 14 Wörter (hexadezimal).

Synchronisation und automatische Speicherung

Adresse

KONFIGURATION ODER ANZEIGE DER EINGANGSKONFIGURATIONEN

Dezimal Hexadezimal Anz. Wörter (1) Beschreibung Einheit

256 100 1 Belegung Eingang 1 0=Impuls / 1=Energie 257 101 1 Belegung Eingang 2 0=Impuls / 1=Energie 258 102 1 Belegung Eingang 3 0=Impuls / 1=Energie 259 103 1 Belegung Eingang 4 0=Impuls / 1=Energie 260 104 1 Belegung Eingang 5 0=Impuls / 1=Energie 261 105 1 Belegung Eingang 6 0=Impuls / 1=Energie 262 106 1 Belegung Eingang 7 0=Impuls / 1=Energie 263 107 1 Skala Eingang 1 (Energie) 264 108 1 Skala Eingang 2 (Energie) 265 109 1 Skala Eingang 3 (Energie) 0=0,01 kWh / 1=0,1 kWh 266 10A 1 Skala Eingang 4 (Energie) 267 10B 1 Skala Eingang 5 (Energie) 4=100 kWh / 5=1000 kWh 268 10C 1 Skala Eingang 6 (Energie) 269 10D 1 Skala Eingang 7 (Energie)

270 10E 1 Synchronisation der Mittelwerte 0=8 min/1=10 min/

(Energiezählung für die Eingänge 1 bis 4)

2=15 min/3=20 min/4=30 min

271 10F 1 Tag der Speicherung von 1 bis 28 272 110 1 Stunde von 0 bis 23 273 111 1 Minute von 0 bis 59

2=1 kWh / 3=10 kWh

Beispiel: Konﬁguration des Eingangs 1 (Energie) des Countis Ci Nummer 5.

Antwort: sie ist mit der Anfrage identisch.

Slave Funktion Adresse Anzahl der Wörter CRC16

05 06 01 00 00 01 4CCA

hochwertig niederwertig hochwertig niederwertig

KONFIGURATION ODER ANZEIGE DER EINSTELLUNGEN

EINGÄNGE, AUTOMATISCHE ABFRAGE UND NULLSTELLUNG (Funktion 3, 6 oder 16)

44 SOCOMEC - Réf. : 875 092A

1536 600 1 Tag 1537 601 1 Monat 1538 602 1 Jahr 1539 603 1 Stunde 1540 604 1 Minute 1541 605 1 Sekunde

KONFIGURATION ODER ANZEIGE DES ZEIT- UND DATUMSTELLERS

Adresse

Dezimal Hexadezimal Anz. Wörter (1) Name

Bereichsumfang (1): 6 Wörter (dezimal) oder 6 Wörter (hexadezimal).

KOMMUNIKATION (Fortsetz.)

Beispiel: Countis Ci Nummer 5

Antwort: sie ist mit der Anfrage identisch.

Slave Funktion Adresse Anzahl der Wörter CRC16

05 06 00 00 00 01 498E

hochwertig niederwertig hochwertig niederwertig

ZEIT- UND DATUMSTELLER (Funktion 3 oder 16)

BESTÄTIGUNG DER EINSTELLUNGEN

Die Sicherung der jeweiligen Konﬁgurationen ist nach dem Ausschalten des Gerätes nur mit folgender Datenfolge möglich:

SOCOMEC - Réf. : 875 092A 45

DEUTSCH

R=120Ω

COUNT 38A

TECHNISCHE DATEN

RS485-SCHNITTSTELLE (isoliert)

2 oder 3 Leiter half duplex

Protokoll: JBUS/MODBUS, RTU Modus

Geschwindigkeit: 4800 bis 38400 Bauds

230/400 VAC (± 20%) 50/60 Hz andere auf Anfrage Bedarf: 5 VA

HILFSPANNUNG

BETRIEBSBEDINGUNGEN

Betriebstemperatur: - 5 bis + 45 °C Lagerungstemperatur: - 20 bis + 70 °C Relative Luftfeuchtigkeit: 85%

NORMEN

CE-Markierung: IEC 1000-4-2/3-4-5-6-8-11

EN 50081-2 EN 50082-2

Betriebsbedingungen: IEC 68-2-11/30

Technische Änderungen und Verfügbarkeit der Geräte vorbehalten.

Anschluß: Käﬁgklemmen von 0,5 bis 6mm

Gewicht: 500 g

VORDERSEITE

DIGITALE EINGÄNGE

GEHÄUSE

Anzeige: LCD grün 7 Digits

Höhe der Anzeige: 8 x 4 mm Genauigkeit: ± 1 Digit

Schutzgrad: IP54

Optokopplereingänge mit eigener Versorgung Steuerspannung: von 10 bis 30 VDC Max. Anzahl der Schaltspiele: 10

Min. Impulsdauer: 10 ms

46 SOCOMEC - Réf. : 875 092A

Voor de veiligheid van het personeel en het materiaal is het noodzakelijk om deze gebruiksaanwijzing grondig te lezen alvorens het product in bedrijf te stellen. Bij ontvangst van het pakket dient u de volgende punten te checken:

• is de verpakking in goede staat?

• werd het product niet beschadigd

tijdens het transport?

• stemt de referentie van het toestel overeen met de bestelling?

• bevat de verpakking het product en de gebruiksaanwijzing?

VOORAFGAANDE HANDELINGEN

ALGEMENE INFORMATIE

VOORSTELLING

• memorisering van het verbruik eens per maand op 12 maanden van januari tot december (FIFO-geheugen toegankelijk via JBUS/MODBUS®).

Bovendien, uitsluitend voor de ingangen 1 tot 4, memoriseert het:

• de impulsen, binnen een programmeerbare periode van 8, 10, 15, 20 of 30 minuten om een stroomdraad te reconstrueren van het verbruik over 8 dagen (voor 10 minuten) per ingang (FIFO-geheugen toegankelijk per JBUS/MODBUS®).

Het Countis systeem bestaat uit verschillende producten voor het meten van het werkelijk vermogen. Onder deze producten bieden wij u de Ci, een impulsenconcentrator met 7 digitale ingangen en een RS485 verbinding met het protocol JBUS/MODBUS

voor het centraliseren van deze impulsen naar een PC of een automaat. Het product is volledig modelleerbaar en vervult voor de 7 ingangen de volgende functies:

•

directe aﬂezing van het verbruik in KWh of impulsen en aﬂezing van staten.

Weergave van het verbruik en de staten voor elk van de ingangen in combinatie met

Lichtindicatie om de communicatie met het centraliseersysteem zichtbaar te maken

Eenheid in kWh of impuls

Bevestigingstoets voor de programmering

T oets voor het zichtbaar maken van verbruik en staten per ingang, door achtereenvolgens drukken of snel doorlopen in de programmering

Pictogrammen bij wijze van referentie en ter indicatie van de staat van elke ingang

COUNT 37A

N.B.

Voor de toegang tot de conﬁguratie is een toegangscode nodig.

1 2

1 4

SOCOMEC - Réf. : 875 092A 47

NEDERLANDS

INSTALLATIE

OMGEVINGSTEMPERATUUR

Om een optimale werking te garanderen is het aan te raden dit toestel te plaatsen in een omgeving van –5°C tot 45°C met een maximale relatieve vochtigheidsgraad van 85%.

INSTRUCTIES M.B.T. DE VEILIGHEID

Om iedere beschadiging aan het toestel te voorkomen, moet u voor installatie de volgende punten in acht nemen:

• de op het etiket van de behuizing vermelde aanwijzingen,

AANSLUITING VAN DE DIGITAL-INGANGEN

AANSLUITING VAN DE HULPVOEDING

De Ci wordt geinstalleerd op een rail DIN EN 50022 (DIN 43880).

Aanbevelingen:

Installeer het toestel op minstens 30 cm van een onderbreker (schakelaar, relais enz.). Plaats het niet in de buurt van systemen die elektromagnetische storingen kunnen veroorzaken en stel het niet bloot aan trillingen met versnellingen hoger dan 1 G voor 60 Hz frequenties.

N.B.:

De maximale afstand tussen de ingangen van de verschillende gecombineerde apparaten hangt af van het type en de diameter van de kabels. Met een kabel van b.v. 1,5 mm2kan men makkelijk gaan tot 1000 m.

• netfrequentie: 50 of 60 Hz,

• voedingsspanning: 230 of 400 V AC

± 20%,

• de automatische voeding van de digital ingangen,

• de aansluiting van de RS485.

Installeer een bescherming per zekering van 500 mA.

COUNT 41ACOUNT 40A

1234567

Inputs

1357911 13

246810 12 14

Source

1357911 13

246810 12 14

0 V

230

VAC

400

VAC

48 SOCOMEC - Réf. : 875 092A

COUNT 39A

Aanbevelingen:

Het is nodig een weerstand van 120 Ω aan de beide uiteinden van het net te bevestigen. Deze weerstand is geïntegreerd in de Countis Ci en wordt ingesteld door de 4 micro-switches in de stand ON te plaastsen (naar boven).

N.B.

Wij bevelen het gebruik aan van een afgeschermde kabel van het type LiYCY met een verstrengeld paar. In een omgeving met veel storing of in een net met een grote afstand (> 1500 m), wordt sterk aangeraden een afge-

De Countis Ci kan worden aangesloten op een RS485 communicatienet met de protocol JBUS/MODBUS®. In de standaardconﬁguratie is het mogelijk 31 Countis Ci aan te sluiten over een afstand van 1500 m bij 9600 bauds. Als de afstand of het maximale

aantal Countis Ci overschreden wordt is het noodzakelijk een signaalversterker of vonkenbrug aan te sluiten om de afstand- en aantallencapaciteit te verhogen. U kunt ons raadplegen voor extra informatie.

AANSLUITING VAN DE RS485

schermde kabel te gebruiken van het type LIYCY of LIYCY -CY (meer algemene afscherming per paar) bestaande uit een verstrengeld paar voor de +/en uit een verstrengeld paar voor de 0V door de 2 draden kort te sluiten.

INSTALLATIE (vervolg)

1357911 13

246810 12 14

SOCOMEC - Réf. : 875 092A 49

NEDERLANDS

N.B.

Door de toets ingedrukt te houden kunt u het menu versneld doorlopen. Met een korte druk op de toets kunt u het menu stapsgewijs doorlopen.

PROGRAMMEREN

TOETSEN INSTRUCTIE

Ca. 3 seconden indrukken om toegang te krijgen tot de invoering van de toegangscode.

Om de code 168 in te voeren.

Om de code te bevestigen en toegang te krijgen tot de programmering van ingang 1 (Imp of EA).

Om ingang 1 toe te wijzen aan vermogenmeting (EA) of impulsen tellen (IMP).

Om deze programmering te bevestigen.

Als het vermogen gemeten wordt (EA) zijn de volgende parameters toegankelijk:

Men gaat tewerk zoals hierboven aangegeven voor de ingangen 2, 3, 4, 5, 6 en 7.

Als de impulsen geteld worden (IMP), heeft men directe toegang tot ingang 2 en gaat men tewerk als voor de programmering van vermogensmeting (zie hierboven).

Als er op ten minste één van de vier ingangen vermogensmeting (EA) is, heeft men toegang tot de programmering van de synchronisatieimpuls.

Men gaat tewerk zoals hierboven aangegeven voor de ingangen 2, 3, 4, 5, 6 en 7.

Om de kWh-schaal te programmeren met keuze uit de volgende mogelijkheden: 0, 01, 0,1, 1, 10, 100 en 1000.

Voor het bevestigen van de programmering van de schaal en om verder te gaan naar ingang 2.

Om de impuls voor de interne synchronisatie te programmeren (toP) met keuze uit de volgende lijst: 8, 10, 15, 20 en 30 minuten.

Om deze impuls te bevestigen en verder te gaan naar het resetten (rSET).

«YES» voor het selecteren van een reset en «no» in het tegengestelde geval.

Om deze reset te bevestigen en verder te gaan naar toegang 2.

50 SOCOMEC - Réf. : 875 092A

Eenmaal aangekomen bij ingang 7 drukt men op:

Om de reset te bevestigen en over te gaan naar de programmering van de communicatieparameters met het adres van het apparaat (add).

Om de waarde te programmeren van 1 tot 255 (10 standaard).

Om de programmering van het adres te bevestigen en over te gaan tot de communicatiesnelheid in baud (bd).

Om de snelheid te selecteren uit de volgende lijst: 4800, 9600, 19200 en 38400 baud.

Om de snelheid te bevestigen en door te gaan naar pariteit (PAr).

Om de pariteit te selecteren, «no» voor zonder pariteit, «EvEn» voor even pariteit en «odd» voor oneven pariteit.

Om de pariteit te bevestigen en doorgaan naar een stopbit (StoP).

Om «StoP 1» te selecteren voor één stopbit en «StoP 2» voor 2 stopbits

Om de bitstops te bevestigen en verder te gaan naar de programmering van de dag van de registratieklok (dAY).

Om de dag te programmeren, van 1 tot 31.

Om de dag te bevestigen (dAY) en verder te gaan met de programmering van de maand (MOntH).

Om de maand te programmeren van 1 tot 12.

Om de maand te bevestigen (MOntH) en verder te gaan met de programmering van het jaar (YEAr).

Om het jaar te programmeren van 0 tot 99.

PROGRAMMEREN (vervolg)

TOETSEN INSTRUCTIE

N.B.:

Door de toets ingedrukt te houden kunt u het menu versneld doorlopen. Met een korte druk op de toets kunt u het menu stapsgewijs doorlopen.

N.B.:

De registratieklok is op de fabriek afgesteld op de Franse tijd.

SOCOMEC - Réf. : 875 092A 51

NEDERLANDS

PROGRAMMEREN (vervolg)

TOETSEN INSTRUCTIE

Om het jaar te bevestigen (YEAr) en verder te gaan met de programmering van het uur (HOUr).

Om het uur te programmeren van 0 tot 23.

Om het uur te bevestigen (HOUr) en verder te gaan met de programmering van de minuten (MIn)

Om de minuten te programmeren van 0 tot 59.

Om de minuten te programmeren (MIn) en verder te gaan met de programmering van de seconden (SEC).

Om de seconden te programmeren van 0 tot 59.

Om de seconden te bevestigen en terug te komen bij de toewijzing van ingang 1.

Om de programmering te verlaten.

N.B.:

Na 25 seconden wordt de programmering automatisch verlaten.

52 SOCOMEC - Réf. : 875 092A

Adres

Totaliserende meters

VISUALISERING VAN DE METERS

Impulsenmeters voor de stroomdraad

Decimaal Hexadecimaal Aantal woorden (1) Beschrijving Eenheid

768 300 2 Meter 1 770 302 2 Meter 2 772 304 2 Meter 3 774 306 2 Meter 4 bij vermogenmeting 776 308 2 Meter 5 778 30A 2 Meter 6 780 30C 2 Meter 7

782 30E 2 Waarde tussen twee impulsen voor de ingang 1 Impulsen 784 310 2 Waarde tussen twee impulsen voor de ingang 2 786 312 2 Waarde tussen twee impulsen voor de ingang 3 788 314 2 Waarde tussen twee impulsen voor de ingang 4

Maat van deze zone (1): 22 woorden in decimaal of 16 in hexadecimaal

0,01 kWh

en geen bij impulsen

VISUALISERING (FUNCTIE 3)

TELLERS

N.B.:

Via één enkele opdracht, kan men tot 60 woorden lezen.

COMMUNICATIE

De Countis Ci communiceert via een protocol JBUS/MODBUS®die een dialoog impliceert volgens de meester/slaaf structuur. Twee dialogen zijn mogelijk:

• De meester heeft een dialoog met een slaaf (Countis Ci) en wacht op antwoord,

• De meester heeft een dialoog met alle slaven (Countis Ci) zonder het antwoord af te wachten,

De communicatiemode is de RTU-mode (Remote Terminal Unit) met hexadecimale tekens die minimaal uit 8 bits bestaan.

N.B.:

• De integratietijd moet korter zijn dan drie stiltes (tijd voor de verzending van een teken) om de boodschap te kunnen behandelen.

• Voor het selecteren van het slaafadres 0 wordt dezelfde boodschap gestuurd naar alle Countissen op het net (uitsluitend voor de functies 6 en 16).

COMMUNICATIEPATROON

Adres van de slaaf Functiecode Adres Data CRC16

3: voor het lezen van n woorden (maximum 128) 6: voor het schrijven van een woord

8: voor de diagnose van de uitwisseling tussen meester en slaaf vanaf de meters

1, 3, 4, 5 en 6.

16: voor het schrijven van n woorden (maximum 128)

Deze bestaat standaard uit:

Om de informatie te gebruiken, is het noodzakelijk de volgende functies te gebruiken:

SOCOMEC - Réf. : 875 092A 53

NEDERLANDS

COMMUNICATIE (vervolg)

INGANG 2

1816 718 2 1ste opslag van de maandmeter Impulsen 1818 71A 2 2de opslag 1820 71C 2 3de opslag 1822 71E 2 4de opslag 1824 720 2 5de opslag 1826 722 2 6de opslag 1828 724 2 7de opslag 1830 726 2 8de opslag 1832 728 2 9de opslag 1834 72A 2 10de opslag 1836 72C 2 11de opslag 1838 72E 2 12de opslag

Adres

VISUALISERING VAN DE STAAT VAN DE INGANGEN

Decimaal Hexadecimaal Aantal woorden (1)

Beschrijving

Ingang 2 bit 2: 0=inactief / 1=actief Ingang 3 bit 3: 0=inactief / 1=actief Ingang 4 bit 4: 0=inactief / 1=actief Ingang 5 bit 5: 0=inactief / 1=actief Ingang 6 bit 6: 0=inactief / 1=actief Ingang 7 bit 7: 0=inactief / 1=actief

1281 501 1 Ingang 1 bit 1: 0=inactief / 1=actief

Maat van deze zone (1): 1 woord in decimaal of 1 in hexadecimaal

Adres

INGANG 1

VISUALISERING VAN DE MAANDMETERS

Decimaal Hexadecimaal Aantal woorden (1) Beschrijving Eenheid

1792 700 2 1ste opslag van de maandmeter Impulsen 1794 702 2 2de opslag 1796 704 2 3de opslag 1798 706 2 4de opslag 1800 708 2 5de opslag 1802 70A 2 6de opslag 1804 70C 2 7de opslag 1806 70E 2 8de opslag 1808 710 2 9de opslag 1810 712 2 10de opslag 1812 714 2 11de opslag 1814 716 2 12de opslag

STATEN VAN DE INGANGEN

MAANDTELLERS

54 SOCOMEC - Réf. : 875 092A

COMMUNICATIE (vervolg)

1900 76C 2 7de opslag 1902 76E 2 8de opslag 1904 770 2 9de opslag 1906 772 2 10de opslag 1908 774 2 11de opslag 1910 776 2 12de opslag

INGANG 6

1912 778 2 1ste opslag van de maandmeter Impulsen 1914 77A 2 2de opslag 1916 77C 2 3de opslag 1918 77E 2 4de opslag 1920 780 2 5de opslag 1922 782 2 6de opslag

INGANG 3

1840 730 2 1ste opslag van de maandmeter Impulsen 1842 732 2 2de opslag 1844 734 2 3de opslag 1846 736 2 4de opslag 1848 738 2 5de opslag 1850 73A 2 6de opslag 1852 73C 2 7de opslag 1854 73E 2 8de opslag 1856 740 2 9de opslag 1858 742 2 10de opslag 1860 744 2 11de opslag 1862 746 2 12de opslag

INGANG 4

1864 748 2 1ste opslag van de maandmeter Impulsen 1866 74A 2 2de opslag 1868 74C 2 3de opslag 1870 74E 2 4de opslag 1872 750 2 5de opslag 1874 752 2 6de opslag 1876 754 2 7de opslag 1878 756 2 8de opslag 1880 758 2 9de opslag 1882 75A 2 10de opslag 1884 75C 2 11de opslag 1886 75E 2 12de opslag

INGANG 5

1888 760 2 1ste opslag van de maandmeter Impulsen 1890 762 2 2de opslag 1892 764 2 3de opslag 1894 766 2 4de opslag 1896 768 2 5de opslag 1898 76A 2 6de opslag

Adres

VISUALISERING VAN DE MAANDMETERS (VERVOLG)

Decimaal Hexadecimaal Aantal woorden (1) Beschrijving Eenheid

SOCOMEC - Réf. : 875 092A 55

NEDERLANDS

COMMUNICATIE (vervolg)

1924 784 2 7de opslag 1926 786 2 8de opslag 1928 788 2 9de opslag 1930 78A 2 10de opslag 1932 78C 2 11de opslag 1934 78E 2 12de opslag

INGANG 7

1936 790 2 1ste opslag van de maandmeter Impulsen 1938 792 2 2de opslag 1940 794 2 3de opslag 1942 796 2 4de opslag 1944 798 2 5de opslag 1946 79A 2 6de opslag 1948 79C 2 7de opslag 1950 79E 2 8de opslag 1952 7A0 2 9de opslag 1954 7A2 2 10de opslag 1956 7A4 2 11de opslag 1958 7A6 2 12de opslag

Maat van deze zone (1): 84 woorden in decimaal of 54 in hexadecimaal

Adres

VISUALISERING VAN DE MAANDMETERS (VERVOLG)

Decimaal Hexadecimaal Aantal woorden (1) Beschrijving Eenheid

INGANG 6 (vervolg)

Slaaf Functie Adres Aantal woorden CRC16

Slaaf Functie Aantal woorden Waarden 1 tot 12 CRC16

05 03 07 00 00 18 4530

05 03 00 30 zie hieronder E619

Voorbeeld: visualisering van de 12 laatste maanden voor de ingang 1 van de Countis Ci nummer 5.

Waarde 1 opslag in januari 00 00 00 1E 31 impulsen Waarde 2 opslag in februari 00 00 00 21 33 impulsen Waarde 3 opslag in maart 00 00 00 1D 29 impulsen Waarde 4 opslag in april 00 00 00 27 39 impulsen Waarde 5 opslag in mei 00 00 00 04 4 impulsen Waarde 6 opslag in juni 00 00 00 06 6 impulsen Waarde 7 opslag in juli 00 00 00 33 51 impulsen Waarde 8 opslag in augustus 00 00 00 12 18 impulsen Waarde 9 opslag in september 00 00 00 12 18 impulsen

Waarde 11 opslag in november 00 00 00 05 5 impulsen Waarde 12 opslag in december 00 00 00 25 37 impulsen

Antwoord:

Grote waarde Kleine waarde Grote waarde Kleine waarde

Grote waarde Kleine waarde

N.B.:

De impulsen moeten worden geconverteerd in vermogen.

Waarde 10 opslag in oktober 00 00 00 0D 13 impulsen

56 SOCOMEC - Réf. : 875 092A

4096 1000 1 Registratieteller Impuls 4097 1001 1 1ste waarde 4098 1002 1 2de waarde

... ... ... ...

5296 14B0 1 Laatste waarde

Adres

INGANG 1

VISUALISERING VAN DE IMPULSENMETERS VOOR DE STROOMDRAAD (INGANG 1 TOT 4)

Decimaal Hexadecimaal Aantal woorden Beschrijving Eenheid

COMMUNICATIE (vervolg)

8192 2000 1 Registratieteller Impuls 8193 2001 1 1ste waarde 8194 2002 1 2de waarde

... ... ... ...

9392 24B0 1 Laatste waarde

INGANG 2

12288 3000 1 Registratieteller Impuls 12289 3001 1 1ste waarde 12290 3002 1 2de waarde

... ... ... ...

13488 34B0 1 Laatste waarde

INGANG 3

16384 4000 1 Registratieteller Impuls 16385 4001 1 1ste waarde 16386 4002 1 2de waarde

... ... ... ...

17584 44B0 1 Laatste waarde

INGANG 4

Maat van deze zone: 9604 woorden in decimaal of 2584 in hexadecimaal

Voorbeeld: 100 impulsen met een schaal van 100 kWh in 30 minuten synchronisatie: P = 100 x 10000/2 = 5 MWh

IMPULSENTELLERS VOOR DE STROOMDRAAD (ALLEEN INGANG 1 TOT 4)

Rekenmethode:

Countis Ci onder spanning gebracht op 10/03/2000 om 10 uur en automatische geprogrammeerde lezing de eerste van elke maand om 2 uur.

Met deze tellers kan een gemiddelde ge•ntegreerde waarde worden gereconstrueerd over een periode van 8, 10, 15, 20 of 30 minuten op grond van een aantal impulsen.

Waarde 1, 2 en 3 0 Waarde 4 consumptie van 10/03/2000 om 10 u. tot 01/04/2000 om 2 u. Waarde 5 consumptie van 01/04/2000 om 2.01 u. tot 01/05/2000 om 2 u. Waarde 6 consumptie van 01/05/2000 om 2.01 u. tot 01/06/2000 om 2 u. Enz. voor de waarden 7 tot 12.

Opmerking:

De productcode, 4852, is toegankelijk op het adres 1280 (decimaal) op 1 woord en met de functie 3.

SOCOMEC - Réf. : 875 092A 57

NEDERLANDS

COMMUNICATIE (vervolg)

Reset

274 112 1 Index van de meter 1 tot 7: totaliserende meter

van 1 tot 7

8 tot 11: waarde tussen

twee impulsen voor ingang 1 tot 4

12 tot 18: overzicht van

de meters

19: alle waarden

(1 tot 18)

275 113 1 Bevestiging van de reset 0 = nee / 1 = ja

Maat van deze zone (1): 20 woorden in decimaal of 14 in hexadecimaal

Synchronisatie en automatische opslag

Adres

CONFIGURATIE OF VISUALISERING VAN DE CONFIGURATIE VAN DE INGANGEN

Decimaal Hexadecimaal Aantal woorden (1) Beschrijving Eenheid

256 100 1 Toewijzing van de ingang 1 0=impuls / 1=vermogen 257 101 1 Toewijzing van de ingang 2 0=impuls / 1=vermogen 258 102 1 Toewijzing van de ingang 3 0=impuls / 1=vermogen 259 103 1 Toewijzing van de ingang 4 0=impuls / 1=vermogen 260 104 1 Toewijzing van de ingang 5 0=impuls / 1=vermogen 261 105 1 Toewijzing van de ingang 6 0=impuls / 1=vermogen 262 106 1 Toewijzing van de ingang 7 0=impuls / 1=vermogen 263 107 1 Schaal voor ingang 1 (indien vermogen) 264 108 1 Schaal voor ingang 2 (indien vermogen) 265 109 1 Schaal voor ingang 3 (indien vermogen) 0=0,0 1 kWh / 1=0,1 kWh 266 1 0 A 1 Schaal voor ingang 4 (indien vermogen) 267 10B 1 Schaal voor ingang 5 (indien vermogen) 4=100 kWh / 5=1000 kWh 268 10C 1 Schaal voor ingang 6 (indien vermogen) 269 10D 1 Schaal voor ingang 7 (indien vermogen)

270 10E 1

Synchronisatie van de gemiddelde waarden

0=8 min/1=10 min/

(indien ingang 1 tot 4 in vermogen) 2=15 min/3=20 min/4=30 min

271 10F 1 Dag van de memorisering van 1 tot 28 272 110 1 Uur van 0 tot 23 273 111 1 Minuut van 0 tot 59

2=1 kWh / 3=10 kWh

Voorbeeld: conﬁguratie van de ingang 1, vermogenmeting, van de Countis Ci nummer 5.

Antwoord: identiek aan de vraag

Slaaf Functie Adres Aantal woorden CRC16

05 06 01 00 00 01 4CCA

Grote waarde Kleine waarde Grote waarde Kleine waarde

CONFIGURATIE OF VISUALISERING VAN DE CONFIGURATIES

INGANGEN, AUTOMATISCHE LEZING EN RESET (FUNCTIE 3, 6 OF 16)

58 SOCOMEC - Réf. : 875 092A

1536 600 1 Dag 1537 601 1 Maand 1538 602 1 Jaar 1539 603 1 Uur 1540 604 1 Minuut 1541 605 1 Seconde

CONFIGURATIE OF VISUALISERING VAN DE REGISTRATIEKLOK

Adres

Decimaal Hexadecimaal Aantal woorden (1) Naam

Maat van deze zone (1): 6 woorden in decimaal of 6 in hexadecimaal

COMMUNICATIE (vervolg)

Voorbeeld: met Countis Ci nummer 5.

Antwoord: identiek aan de vraag

Slaaf Functie Adres Aantal woorden CRC16

05 06 00 00 00 01 498E

Grote waarde Kleine waarde Grote waarde Kleine waarde

REGISTRATIEKLOK (FUNCTIE 3 OF 16)

VALIDERING VAN DE CONFIGURATIES

Om te zorgen dat elke conﬁguratie opgeslagen is bij het uitschakelen van het apparaat, is het noodzakelijk in de Countis Ci het volgend patroon onder te brengen.

SOCOMEC - Réf. : 875 092A 59

NEDERLANDS

R=120Ω

COUNT 38A

TECHNISCHE EIGENSCHAPPEN

RS485 (GEISOLEERD)

2 of 3 half duplex draden

Protocol: JBUS/MODBUS in RTU-mode

Snelheid: 4800 tot 38400 baud

230/400 V AC (± 20%) 50/60 Hz Verbruik: 5 VA

HULPVOEDING

GEBRUIKSVOORWAARDEN

Werktemperatuur: -5 tot +45° Opslagtemperatuur: +20 tot +70° Relatieve vochtigheid: 85%

NORMEN

M.b.t. het CE-merk: IEC 1000-4-2/3-4-5-6-8-11

EN 50081-2 EN 50082-2

M.b.t. de gebruiksvoorwaarden: IEC 68-2-11/30

Onder voorbehoud van technische wijzigingen en beschikbaarheid

Aansluiting met kooiaansluitklemmen van 0,5 tot 0,6 mm

Gewicht 500 gr

VOORZIJDE

DIGITAL INGANGEN

BEHUIZING

Display: groene LCD met 7 digits

Hoogte digit: 8 x 4 mm Nauwkeurigheid: ± 1 digit

Beschermingsindex: IP 54

Ingangen voor zelfvoedende optocouplers Bedieningsspanning: van 10 tot 30 V DC Maximaal aantal handelingen: 10

Miminum impulsduur: 10 ms

60 SOCOMEC - Réf. : 875 092A

Per la sicurezza delle persone e dei materiali, occorre leggere con la massima attenzione il contenuto delle presenti istruzioni prima della messa in servizio. Alla consegna, vanno verificati i seguenti punti:

• Se l’imballaggio è in buono stato,

• Se il prodotto non ha subito danni

durante il trasporto,

• Se il codice dell’apparecchio è conforme a quello dell’ordinazione,

• Se nell’imballaggio sono contenute le istruzioni corrispondenti all’apparecchio.

OPERAZIONI PRELIMINARI

INFORMAZIONI GENERALI

PRESENTAZIONE

• Memorizzazione dei consumi per 12 mesi da gennaio a dicembre (memoria accessibile tramite JBUS/MODBUS®).

Inoltre esso può memorizzare (solo per gli ingressi da 1 a 4):

• Gli impulsi integrandoli in un periodo di tempo programmabile in 8, 10, 15, 20 o 30 minuti per ricostituire una sequenza di consumi su 8 giorni (per 10 minuti) per ingresso (memoria FIFO accessibile tramite JBUS/ MODBUS®).

Il sistema Countis Ci è composto da vari apparecchi per il conteggio dell’energia attiva. Il Countis è un concentratore di impulsi provvisto di 7 ingressi TOR e di un collegamento RS485 protocollo JBUS/ MODBUS

per centralizzare gli impulsi in un PC o un PLC. L’apparecchio è totalmente configurabile e assicura le seguenti funzioni per tutti gli ingressi:

• Lettura diretta dei consumi in kWh o in impulsi e dello stato dell’ingresso.

Display di visualizzazione dei consumi e dello stato di ciascun ingresso in abbinamento con

LED di comunicazione con il sistema di centralizzazione.

Unità espresse in kWh o in impulsi. Tasto di convalida per la program-

mazione.

Tasto di visualizzazione consumi e stato per ciascun ingresso tramite pressioni successive, o di scorrimento per la programmazione.

Pittogramma di riferimento e di stato di ciascun ingresso.

COUNT 37A

Nota:

L’accesso al menù di conﬁgurazione è subordinato alla conoscenza di un codice speciﬁco.

1 2

SOCOMEC - Réf. : 875 092A 61

ITALIANO

INSTALLAZIONE

CONDIZIONI DI UTILIZZAZIONE

Per garantire un funzionamento ottimale, si raccomanda di utilizzare l’apparecchio ad una temperatura compresa fra -5 e +45° C, con un tasso di umidità relativa inferiore all’ 85%.

PRESCRIZIONI DI SICUREZZA

Per evitare qualsiasi danneggiamento all’apparecchio e prima di effettuare i collegamenti, rispettare scrupolosamente le indicazioni riportate sulla scatola ed in particolare i seguenti date di targa:

COLLEGAMENTO DEGLI INGRESSI TOR

COLLEGAMENTO ALIMENTAZIONE SUSSIDIARIA

Il Ci va montato su una guida DIN en 50022 (DIN 43880).

Raccomandazioni:

Installare ad una distanza minima di 30 cm da un apparecchio di interruzione. Evitare la vicinanza con sistemi che possano generare disturbi elettromagnetici. Non esporre gli apparecchi a vibrazioni che comportano accelerazioni superiori a 1G con frequenze di 60 Hz.

Nota:

La distanza massima che separa ciascun ingresso dai vari apparecchi abbinati dipenderà dal tipo e dal diametro dei cavi. Per esempio, con un cavo di mm21,5 si può andare oltre a 1000 metri.

• Frequenza delle rete: 50 o 60 Hz,

• Tensione di alimentazione: 230 o

400 V AC +/- 20%,

• Autoalimentazione degli ingressi TOR,

• Collegamento della RS485.

Installare una protezione con fusibile da 500 mA.

COUNT 41A ICOUNT 40A

1234567

Inputs

1357911 13

246810 12 14

Fonte

1357911 13

246810 12 14

0 V

230

VAC

400

VAC

62 SOCOMEC - Réf. : 875 092A

COUNT 39A

Raccomandazioni:

É necessario ﬁssare una resistenza di 120 Ω alle due estremitá della rete. Questa resistenza é integrata nel Countis Ci e si configura mettendo i 4 micro-switchs in posizione ON (verso l’alto).

Nota:

Si consiglia l’utilizzazione di un cavo armato LiYCY provvisto di una coppia ritorta. In caso di condizioni molto perturbate o su una rete di lunga distanza (> 1500 metri), si consiglia l’utilizzazione di un cavo armato di tipo

Il Countis Ci si può collegare a una rete di comunicazione RS485 con protocollo JBUS/MODBUS®. In una configurazione standard, è possibile collegare 31 Countis Ci su una distanza massima di 1500 metri a 9600 baud. Se la distanza o il numero mas-

simo di Countis Ci vengono superati, bisogna collegare un ripetitore o uno spinterometro per aumentare le capacità in distanza e in numero di apparecchi. Si prega di consultare i nostri servizi per ulteriori informazioni.

COLLEGAMENTO RS485

LiYCY o LiYCY -CY (armatura a coppie più generale) composto da una coppia ritorta per il +/- e di una coppia ritorta per lo OV, mettendo i 2 fili in cortocircuito.

INSTALLAZIONE

1357911 13

246810 12 14

SOCOMEC - Réf. : 875 092A 63

ITALIANO

Nota:

una pressione prolungata sul tasto permette uno scorrimento rapido, mentre una breve pressione permette uno scorrimento punto a punto.

PROGRAMMAZIONE

PULSANTE ISTRUZIONI

Premere per circa 3 secondi per accedere alle funzioni di programmazione.

Introdurre il codice di accesso 168.

Convalidare il codice e accedere alla programmazione dell’ingresso 1 (IMP o EA).

Assegriare all’ingresso 1 il conteggio d’energia (EA) o il conteggio degli impulsi (IMP).

Convalidare col tasto return.

Se il conteggio è in energia (EA) é possibile selezionare la:

Procedere come sopra per gli ingressi 2, 3, 4, 5, 6 e 7. Se il conteggio è in impulsi (IMP) si accede direttamente all’ingresso 2

e si procede come per la programmazione in energia (vedi sopra). Se il conteggio è in energia (EA) su almeno uno dei primi quattro ingressi,

si accede alla programmazione del segnale di sincronizzazione.

Procedere come sopra per gli ingressi 2, 3, 4, 5, 6 e 7.

scala dei kWh fra i seguenti valori: 0,01, 0,1, 1, 10, 100 e 1000.

convalidare la programmazione e passare all’ingresso 2.

Programmare il segnale di sincronizzazione interno (toP) fra i seguenti valori: 8, 10, 15, 20 e 30 minuti.

Convalidare il segnale e passare all’azzeramento (rSET).

Selezionare «YES» per azzerare o «NO» in caso contrario.

Convalidare l’azzeramento e passare all’ingresso 2.

64 SOCOMEC - Réf. : 875 092A

Arrivati all’ingresso 7, premere su:

Convalidare l’azzeramento e passare alla programmazione dei parametri di comunicazione con l’indirizzo dell’apparecchio (add).

Programmare il valore da 1 a 255 (10 per difetto).

Convalidare la programmazione dell’indirizzo e passare alla velocità di comunicazione in baud (bd).

Selezionare la velocità fra i seguenti valori: 4800, 9600, 19200 e 38400 baud.

Convalidare la velocità e passare alla parità (PAr).

Selezionare la parità: «NO» assenza di parità, «EvEn» parità pari e «odd» parità dispari.

Convalidare la parità e passare al bit di stop (StoP).

Selezionare «StoP 1» per 1 bit e «StoP 2» per 2 bit di stop.

Convalidare il bit di stop e passare alla programmazione del giorno nella funzione data e ora (dAY).

Programmare il giorno da 1 a 31.

Convalidare il giorno (dAY) e passare alla programmazione del mese (MOntH).

Programmare il mese da 1 a 12.

Convalidare il mese (MonTH) e passare alla programmazione dell’anno (YEAr).

Programmare l’anno da 0 a 99.

PROGRAMMAZIONE

PULSANTE ISTRUZIONI

Nota:

una pressione prolungata sul tasto permette uno scorrimento rapido, mentre una breve pressione permette uno scorrimento punto a punto.

Nota:

La funzione data e ora è configurata in fabbrica sull’ora francese.

SOCOMEC - Réf. : 875 092A 65

ITALIANO

PROGRAMMAZIONE

PULSANTE ISTRUZIONI

Convalidare l’anno (YEAr) e passare alla programmazione dell’ora (HOUr).

Programmare l’ora da 0 a 23.

Convalidare l’ora (HOUr) e passare alla programmazione dei minuti (MIn).

Programmare i minuti da 0 a 59.

Convalidare i minuti (Min) e passare alla programmazione dei secondi (SEC).

Programmare i secondi da 0 a 59.

Convalidare i secondi e ritornare all’attribuzione dell’ingresso 1.

Per uscire dalla programmazione.

Nota:

Dopo 25 secondi, la programmazione viene interrotta automaticamente.

66 SOCOMEC - Réf. : 875 092A

Indirizzo

Totalizzatori

VISUALIZZAZIONE DEI CONTATORI

Contatori di impulsi per sequenza

Decimale Esadecimale N° di parole (1) Descrizione Unità

768 300 2 Contatore 1 770 302 2 Contatore 2 772 304 2 Contatore 3 774 306 2 Contatore 4 In conteggio di energia 776 308 2 Contatore 5 778 30A 2 Contatore 6 780 30C 2 Contatore 7

782 30E 2 Valori fra 2 segnali per l’ingresso 1 Impulsi 784 31 0 2 Valori fra 2 segnali per l’ingresso 2 786 31 2 2 Valori fra 2 segnali per l’ingresso 3 788 31 4 2 Valori fra 2 segnali per l’ingresso 4

Taglia di questa zona (1): 22 parole in decimale o 16 in esadecimale

0,01 kWh

impulsi esclusi

VISUALIZZAZIONE (FUNZIONE 3)

CONTATORI

Nota:

Con una sola sequenza, possiamo leggere un massimo di 60 parole.

COMUNICAZIONE

Il Countis Ci comunica a partire da un protocollo JBUS/MODBUS®secondo una struttura master/slave. Due dialoghi sono possibili:

• Il master dialoga con uno slave (Countis Ci) e aspetta la risposta.

• Il master dialoga con tutti gli slave (Countis Ci) senza aspettare una risposta.

Il modo di comunicazione è il RTU (Remote Terminal Unit) con caratteri esadecimali composti da un minimo di 8 bit.

Nota:

• Il tempo di integrazione deve essere inferiore a 3 silenzi (tempo d’emissione di 1 carattere) per permettere il trattamento del messaggio.

• Selezionando l’indirizzo dello slave o si trasmette lo stesso messaggio a tutti i Countis presenti in rete (solo per le funzioni 6 e 16).

SINTASSI DI COMUNICAZIONE

Indirizzo dello slave Codice funzione Indirizzo Dati CRC16

3: Lettura di n parole (massimo 128) 6: Scrivere una parola

8: Identiﬁcare gli scambi fra il master e lo slave a partire dai contatori 1, 3, 4,

5 e 6.

16: Scrivere n parole (massimo 128).

È de tipo standard ed è composta da:

Per sfruttare le informazioni bisogna utilizzare le seguenti funzioni:

SOCOMEC - Réf. : 875 092A 67

ITALIANO

COMUNICAZIONE

INGRESSO 2

1816 718 2 1amemorizzazione contatore mensile Impulsi 1818 71A 2 2amemorizzazione 1820 71C 2 3amemorizzazione 1822 71E 2 4

memorizzazione 1824 720 2 5amemorizzazione 1826 722 2 6amemorizzazione 1828 724 2 7amemorizzazione 1830 726 2 8amemorizzazione 1832 728 2 9amemorizzazione 1834 72A 2 10

memorizzazione 1836 72C 2 11amemorizzazione 1838 72E 2 12amemorizzazione

Indirizzo

VISUALIZZAZIONE SITUAZIONE INGRESSI

Decimale Esadecimale N° di parole (1) Descrizione

Ingresso 2 bit 2: 0=inattivo/1=attivo Ingresso 3 bit 3: 0=inattivo/1=attivo Ingresso 4 bit 4: 0=inattivo/1=attivo Ingresso 5 bit 5: 0=inattivo/1=attivo Ingresso 6 bit 6: 0=inattivo/1=attivo Ingresso 7 bit 7: 0=inattivo/1=attivo

1281 501 1

Ingresso 1 bit 1: 0=inattivo/1=attivo

Taglia di questa zona (1): 1 parola in decimale o 1 in esadecimale

Indirizzo

INGRESSO 1

VISUALIZZAZIONE DEI CONTATORI MENSILI

Decimale Esadecimale N° di parole (1) Descrizione Unità

1792 700 2 1amemorizzazione contatore mensile Impulsi 1794 702 2 2amemorizzazione 1796 704 2 3amemorizzazione 1798 706 2 4amemorizzazione 1800 708 2 5amemorizzazione 1802 70A 2 6amemorizzazione 1804 70C 2 7amemorizzazione 1806 70E 2 8amemorizzazione 1808 710 2 9amemorizzazione 1810 712 2 10amemorizzazione 1812 714 2 11amemorizzazione 1814 716 2 12amemorizzazione

SITUAZIONE DEGLI INGRESSI

CONTATORI MENSILI

68 SOCOMEC - Réf. : 875 092A

COMUNICAZIONE

1900 76C 2 7ememorizzazione Impulsi 1902 76E 2 8

memorizzazione 1904 770 2 9amemorizzazione 1906 772 2 10

memorizzazione 1908 774 2 11amemorizzazione 1910 776 2 12amemorizzazione

INGRESSO 6

1912 778 2 1amemorizzazione contatore mensile Impulsi 1914 77A 2 2amemorizzazione 1916 77C 2 3amemorizzazione 1918 77E 2 4amemorizzazione 1920 780 2 5amemorizzazione 1922 782 2 6

memorizzazione

INGRESSO 3

1840 730 2 1amemorizzazione contatore mensile Impulsi 1842 732 2 2amemorizzazione 1844 734 2 3amemorizzazione 1846 736 2 4amemorizzazione 1848 738 2 5amemorizzazione 1850 73A 2 6amemorizzazione 1852 73C 2 7amemorizzazione 1854 73E 2 8amemorizzazione 1856 740 2 9amemorizzazione 1858 742 2 10amemorizzazione 1860 744 2 11amemorizzazione 1862 746 2 12

memorizzazione

INGRESSO 4

1864 748 2 1amemorizzazione contatore mensile Impulsi 1866 74A 2 2

memorizzazione 1868 74C 2 3amemorizzazione 1870 74E 2 4

memorizzazione 1872 750 2 5amemorizzazione 1874 752 2 6amemorizzazione 1876 754 2 7amemorizzazione 1878 756 2 8

memorizzazione 1880 758 2 9amemorizzazione 1882 75A 2 10amemorizzazione 1884 75C 2 11amemorizzazione 1886 75E 2 12amemorizzazione

INGRESSO 5

1888 760 2 1amemorizzazione contatore mensile Impulsi 1890 762 2 2amemorizzazione 1892 764 2 3amemorizzazione 1894 766 2 4

memorizzazione 1896 768 2 5amemorizzazione 1898 76A 2 6

memorizzazione

Indirizzo

VISUALIZZAZIONE DEI CONTATORI MENSILI

Decimale Esadecimale N° di parole (1) Descrizione Unità

SOCOMEC - Réf. : 875 092A 69

ITALIANO

COMUNICAZIONE

1924 784 2 7amemorizzazione 1926 786 2 8

memorizzazione 1928 788 2 9amemorizzazione 1930 78A 2 10amemorizzazione 1932 78C 2 11amemorizzazione 1934 78E 2 12amemorizzazione

INGRESSO 7

1936 790 2 1amemorizzazione contatore mensile Impulsi 1938 792 2 2amemorizzazione 1940 794 2 3amemorizzazione 1942 796 2 4

memorizzazione 1944 798 2 5amemorizzazione 1946 79A 2 6amemorizzazione 1948 79C 2 7amemorizzazione 1950 79E 2 8amemorizzazione 1952 7A0 2 9amemorizzazione 1954 7A2 2 10

memorizzazione 1956 7A4 2 11amemorizzazione 1958 7A6 2 12amemorizzazione

Taglia di questa zona (1): 84 parole in decimale o 54 in esadecimale

Indirizzo

INGRESSO 5

VISUALIZZAZIONE DEI CONTATORI MENSILI

Decimale Esadecimale N° di parole (1) Descrizione Unità

Slave Funzione Indirizzo Numero di parole CRC16

Slave Funzione Indirizzo Valori 1 a 12 CRC16

05 03 07 00 00 18 4530

05 03 00 30 vedi sotto E619

Esempio: Visualizzazione degli ultimi 12 mesi per l’ingresso 1 del Countis Ci n° 5.

Valore 1 Memorizzazione in gennaio 00 00 00 1E 31 impulsi Valore 2 Memorizzazione in febbraio 00 00 00 21 33 impulsi Valore 3 Memorizzazione in marzo 00 00 00 1D 29 impulsi Valore 4 Memorizzazione in aprile 00 00 00 27 39 impulsi Valore 5 Memorizzazione in maggio 00 00 00 04 4 impulsi Valore 6 Memorizzazione in giugno 00 00 00 06 6 impulsi Valore 7 Memorizzazione in luglio 00 00 00 33 51 impulsi Valore 8 Memorizzazione in agosto 00 00 00 12 18 impulsi Valore 9 Memorizzazione in settembre 00 00 00 12 18 impulsi

Valore 11 Memorizzazione in novembre 00 00 00 05 5 impulsi Valore 12 Memorizzazione in dicembre 00 00 00 25 37 impulsi

Risposta:

Peso forte Peso debole Peso forte Peso debole

Peso forte Peso debole

Nota:

Questi impulsi vanno convertiti in energia

Valore 10 Memorizzazione in ottobre 00 00 00 0D 13 impulsi

70 SOCOMEC - Réf. : 875 092A

4096 1000 1 Registrazione marcatempo Impulsi 4097 1001 1 1° valore 4098 1002 1 2° valore

... ... ... ...

5296 14B0 1 Ultimo valore

Indirizzo

INGRESSO 1

VISUALIZZAZIONE DEI CONTATORI DI IMPULSI PER SEQUENZA (INGRESSO 1 A 4)

Decimale Esadecimale N° di parole Descrizione Unità

COMUNICAZIONE

8192 2000 1 Registrazione marcatempo Impulsi 8193 2001 1 1° valore 8194 2002 1 2° valore

... ... ... ...

9392 24B0 1 Ultimo valore

INGRESSO 2

12288 3000 1 Registrazione marcatempo Impulsi 12289 3001 1 1° valore 12290 3002 1 2° valore

... ... ... ...

13488 34B0 1 Ultimo valore

INGRESSO 3

16384 4000 1 Registrazione marcatempo Impulsi 16385 4001 1 1° valore 16386 4002 1 2° valore

... ... ... ...

17584 44B0 1 Ultimo valore

INGRESSO 4

Taglia di questa zona: 9604 parole in decimale o 2584 in esadecimale

Esempio: 100 impulsi con una scala di 100 Kwh in sinchronizzazione 30 minuti: P = 100 x 100000/2 = 5 MWh.

CONTATORI DI IMPULSI PER LA SEQUENZA (SOLO INGRESSI DA 1 A 4)

Metodo per il calcolo:

Countis Ci messo in esercizio il 10-03-2000 alle ore 10 con lettura automatica programmata al 1° di ogni mese alle ore 2.

Questi contatori permettono di ricostituire un valore medio integrato per un periodo di 8, 10, 15, 20 o 30 minuti a partire da un numero di impulsi.

Valore 1, 2 e 3 0 Valore 4 Consumo dal 10-03-2000 alle ore 10 al 01-04-2000 alle ore 2 Valore 5 Consumo dal 01-04-2000 alle ore 2.01 al 01-05-2000 alle ore 2 Valore 6 Consumo dal 01-05-2000 alle ore 2.01 al 01-06-2000 alle ore 2 E cosi come per le valore 7 a 12.

Nota:

Il codice del prodotto, 4852, è accessibile all’indirizzo 1280 (decimale) per una parola e con la funzione 3.

SOCOMEC - Réf. : 875 092A 71

ITALIANO

COMUNICAZIONE

Azzeramento

274 112 1 Indice totalizzatore 1 a 7: totalizzatore

da 1 a 7

8 a 11: valore fra 2 segnali

per gli ingressi da 1 a 4

12 a 18: cronistoria dei

contatori

19: tutti i valori (da 1 a 18)

275 113 1 Convalida dell’azzeramento 0 = no / 1 = si

Taglia di questa zona (1): 20 parole in decimale o 14 in esadecimale

Sincronizzazione e memorizzazione automatica

Indirizzo

CONFIGURAZIONE O VISUALIZZAZIONE DELLA CONFIGURAZIONE DEGLI INGRESSI

Decimale Esadecimale N° di parole (1) Descrizione Unità

256 100 1 Attribuzione dell’ingresso 1 0=Impulso / 1=Energia 257 101 1 Attribuzione dell’ingresso 2 0=Impulso / 1=Energia 258 102 1 Attribuzione dell’ingresso 3 0=Impulso / 1=Energia 259 103 1 Attribuzione dell’ingresso 4 0=Impulso / 1=Energia 260 104 1 Attribuzione dell’ingresso 5 0=Impulso / 1=Energia 261 105 1 Attribuzione dell’ingresso 6 0=Impulso / 1=Energia 262 106 1 Attribuzione dell’ingresso 7 0=Impulso / 1=Energia 263 107 1 Scala ingresso 1 (se energia) 264 108 1 Scala ingresso 2 (se energia) 265 109 1 Scala ingresso 3 (se energia) 0=0,01 kWh / 1=0,1 kWh 266 10A 1 Scala ingresso 4 (se energia) 267 10B 1 Scala ingresso 5 (se energia) 4=100 kWh / 5=1000 kWh 268 10C 1 Scala ingresso 6 (se energia) 269 10D 1 Scala ingresso 7 (se energia)

270 10E 1 Sincronizzazione dei valori medi 0=8 min/1=10 min/

(se ingressi 1 a 4 in energia) 2=15 min/3=20 min/4=30 min

271 10F 1 Giorni di memorizzazione da 1 a 28 272 110 1 Ore da 0 a 23 273 111 1 Minuti da 0 a 59

2=1 kWh / 3=10 kWh

Esempio: conﬁgurazione in energia dell’ingresso 1 del Countis Ci n° 5.

Risposta: Identica alla domanda.

Slave Funzione Indirizzo Numero di parole CRC16

05 06 01 00 00 01 4CCA

Peso forte Peso debole Peso forte Peso debole

CONFIGURAZIONE O VISUALIZZAZIONE DELLE CONFIGURAZIONI

INGRESSI, LETTURA AUTOMATICA E AZZERAMENTO (FUNZIONE 3, 6 O 16)

72 SOCOMEC - Réf. : 875 092A

1536 600 1 giorno 1537 601 1 mese 1538 602 1 anno 1539 603 1 ora 1540 604 1 minuto 1541 605 1 secondo

CONFIGURAZIONE E VISUALIZZAZIONE DI DATA E ORA

Indirizzo

Decimale Esadecimale N° di parole (1) Nome

Taglia di questa zona (1): 6 parole in decimale o 6 in esadecimale

COMUNICAZIONE

Esempio: con Countis Ci n° 5.

Risposta: Identica alla domanda.

Slave Funzione Indirizzo Numero di parole CRC16

05 06 00 00 00 01 498E

Peso forte Peso debole Peso forte Peso debole

DATA E ORA (FUNZIONE 3 O 16)

CONVALIDA DELLE CONFIGURAZIONI

Per salvere tutte le conﬁgurazioni in seguito alla messa fuori tensione dell’apparecchio, è indispensabile impostare nel Countis Ci il codice seguente.

SOCOMEC - Réf. : 875 092A 73

ITALIANO

R=120Ω

COUNT 38A

CARATTERISTICHE TECNICHE

RS485 (ISOLATA)

2 o 3 ﬁli half duplex

Protocollo JBUS/MODBUS in modo RTU

Velocità 4800 a 38400 baud

230/400 V AC (+/- 20%) 50/60 Hz Consumo 5 VA

ALIMENTAZIONE SUSSIDIARIA

CONDIZIONI DI UTILIZZAZIONE

Temperatura di funzionamento da –5 a +45° C Temperatura di stoccaggio da –20 a +70° C Umidità relativa 85%

NORME

Relativa ai marchi Ce: CEI 1000-4-2/3-4-5-6-8-11

EN 50081-2 EN 50082-2

Relativa alle condizioni di utilizzazione: CEI 68-2-11/30

Con riserva di modiﬁche tecniche e di disponibilità senza preavviso.

Collegamenti: su un terminale a gabbia da 0,5 a 6 mm

Peso g. 500

PANNELLO FRONTALE

INGRESSI TOR

SCATOLA

Visualizzatore: LCD verde a 7 digit

Altezza del digit 8 x 4 mm Precisione +/- 1 digit

Indice di protezione IP 54

Ingressi optoaccoppiatori autoalimentati Tensione di comando da 10 a 30 V DC Numero massimo di manovre 10

Durata minima dell’impulso 10 ms

74 SOCOMEC - Réf. : 875 092A

Para la seguridad del personal y del material, es indispensable conocer perfectamente el contenido de estas instrucciones antes de la puesta en marcha. Al recibir el producto, es necesario veriﬁcar los puntos siguientes:

• Que el paquete está en buen estado;

• Que el producto no ha sufrido daños

durante el transporte;

• Que la referencia del aparato corresponde a la del pedido;

•

Que el embalaje contiene el producto así como las instrucciones de servicio.

OPERACIONES PREVIAS

INFORMACIONES GENERALES

PRESENTACION

• memorización de estos consumos una vez al mes sobre 12 meses de enero a diciembre (memoria FIFO accesible por JBUS/MODBUS®).

Además, y únicamente para las entradas 1 a 14, memoriza:

• los impulsos integrándolos en un período programable de 8, 10, 15, 20 o 30 minutos para reconstituir la secuencia de los consumos sobre 8días (cada 10 minutos) por entra- da (memoria FIFO accesible por JBUS/ MODBUS®).

El sistema Countis se compone de varios productos para el registro de la energía activa. Entre estos productos proponemos el Ci, que es un concentrador de impulsos equipado de 7 entradas TOR y de un enlace RS485 protocolo JBUS/MODBUS®para centralizar estos impulsos hacia un PC o un autómata. Este producto es completamente configurable y asegura para las 7 entradas las funciones siguientes:

• lectura directa de los consumos en kWh o en impulsos y estados.

Indicación del consumo y de los estados para cada una de las entradas en asociación con

Punto luminoso para materializar una comunicación con el sistema de centralización

Unidad en kWh o en impulso

Tecla de validación en programación

Tecla de visualización de los consumos y de los estados por entrada y por pulsaciones sucesivas o de desﬁle en programación

Pictograma de señal y de estado de cada entrada

COUNT 37A

Nota:

Para acceder a la configuración es necesario conocer un código de acceso.

1 2

1 4

SOCOMEC - Réf. : 875 092A 75

ESPAÑOL

INSTALACION

ENTORNO CLIMATICO

Para garantizar el mejor funcionamiento, se recomienda utilizar este aparato de -5°C a +45°C con una humedad relativa máxima de 85%.

CONSIGNAS DE SEGURIDAD

Para evitar cualquier deterioro del aparato es necesario respetar, antes de conectarlo, lo siguiente:

• las instrucciones en la etiqueta de la caja,

• la frecuencia de 50 o de 60 Hz,

CONEXION DE LAS ENTRADAS TOR

CONEXION DE LA ALIMENTACION AUXILIAR

Montage sobre per ﬁl DIN simetrico EN 50022.

Recomendaciones:

La instalación debe realizarse a una distancia mínima de 30 cm de un aparato de desconexión (interruptor, conmutador,…) Evitar la proximidad con sistemas que generen perturbaciones electromagnéticas así como someter los productos a vibraciones que impliquen aceleraciones superiores a 1 G para frecuencias de 60 Hz.

Nota:

La distancia máxima que separa cada entrada de los diferentes aparatos asociados dependerá del tipo y del diámetro de los cables. Por ejemplo, con un cable de 1,5 mm2se puede llegar fácilmente hasta 1000 m.

• la tensión de alimentación de 230 o de 400 V AC +/- 20%,

• la autoalimentación de las entradas TOR,

• la conexión de la RS485.

Instalar una protección por fusible de 500 mA.

COUNT 41A SPCOUNT 40A

1234567

Inputs

1357911 13

246810 12 14

Fuente

1357911 13

246810 12 14

0 V

230

VAC

400

VAC

76 SOCOMEC - Réf. : 875 092A

COUNT 39A

Recomendaciones:

É necessario ﬁxar uma resistência de 120 Ω às 2 extremidades da rede. Essa resistência configura-se pondo os 4 micro-switchs em posiçaó ON (virado Paracima).

Nota:

Aconsejamos la utilización de un cable blindado de tipo LiYCY que contenga un par retorcido. En un entorno muy perturbado o en una red de larga distancia (>1500 metros), se aconseja encarecidamente utilizar un cable

El Countis Ci puede ser conectado a una red de comunicación RS485, en protocolo JBUS/MODBUS®. En una configuración estándar, es posible conectar 31 Countis Ci sobre una distancia de 1500 metros a 9600 baudios. Si se sobrepasa la distancia o el

número máximo de Countis Ci, es necesario conectar un repetidor o un ampliﬁcados para aumentar las capacidades en distancia y en número de aparatos. Por favor, consúltenos para mayores informaciones.

CONEXION DE LA RS485

blindado de tipo LiYCY-CY (blindado por pares más general) compuesto de un par retorcido para el +/- y de un par retorcido para el OV cortocircuitando los dos hilos.

INSTALACION (continuación)

1357911 13

246810 12 14

SOCOMEC - Réf. : 875 092A 77

ESPAÑOL

Nota:

Un apoyo permanente sobre la tecla

implica una presentación rápida y un apoyo puntual implica una presentación paso a paso.

PROGRAMACION

TECLA INSTRUCCIONES

Pulsar durante más o menos 3 segundos para acceder a la introducción del código de acceso (CdE).

Para introducir el código 168.

Para validar el código y acceder a la programación de la entrada 1 (Imp o EA).

Para afectar la entrada 1 al cómputo de energía (EA) o al cómputo de impulsos (IMP).

Para validar esta programación.

Si el cómputo es en energía (EA), son accesibles los parámetros siguientes:

Se procede como se ha indicado más arriba para las entradas 2, 3, 4, 5, 6 y 7. Si el cómputo está en impulsos (IMP), se accede directamente a la entrada

2 y se procede como para la programación en energía (ver más arriba). Si el cómputo está en energía (EA) en al menos una de las cuatro primeras

entradas, se accede a la programación del top de sincronización.

Se procede como ya se ha indicado para las entradas 2, 3, 4, 5, 6 y 7.

Para programar la escala de los kWh entre los que ﬁguran en la lista siguiente: 0,01, 0,1, 1, 10, 100 y 1000.

Para validar la programación de la escala y pasar a la entrada 2.

Para programar el top de sincronización interna (toP) entre los que ﬁguran en la lista siguiente: 8, 10, 15, 20 y 30 minutos.

Para validar este top y pasar a la puesta en cero (rSEt).

«YES» para seleccionar una puesta en cero y «no» en el caso contrario.

Para validar esta puesta en cero y pasar a la entrada 2.

78 SOCOMEC - Réf. : 875 092A

Una vez que se ha llegado a la entrada 7, se apoya sobre:

Para validar la puesta en cero y pasar a la programación de los parámetros de comunicación con la dirección del aparato (add).

Para programar el valor de 1 a 255 (10 por defecto).

Para validar la programación de la dirección y pasar a la velocidad de comunicación en Baudio (bd).

Para seleccionar la velocidad en la lista siguiente: 4800, 9600, 19200 y 38400 baudios.

Para validar la velocidad y pasar a la paridad (PAr).

Para seleccionar la paridad con «no» sin paridad, «EvEn» con paridad par y «odd» con paridad impar.

Para validar la paridad y pasar al bit de stop (StoP).

Para seleccionar «StoP 1» para un bit de stop y «StoP 2» para 2 bits de stop.

Para validar el bit de stop y pasar a la programación del día del marcador (dAY).

Para programar el día de 1 a 31.

Para validar el día (dAY) y pasar a la programación del mes (MOntH).

Para programar el mes de 1 a 12.

Para validar el mes (MOntH) y pasar a la programación del año (YEAr).

Para programar el año de 0 a 99.

PROGRAMACION (continuación)

TECLA INSTRUCCIONES

Nota:

Un apoyo permanente sobre la tecla

implica una presentación rápida y un apoyo puntual implica una presentación paso a paso.

Nota:

El marcador está configurado de fábrica en la hora francesa

SOCOMEC - Réf. : 875 092A 79

ESPAÑOL

PROGRAMACION (continuación)

TECLA INSTRUCCIONES

Para validar el año (YEAr) y pasar a la programación de la hora (HOUr).

Para programar la hora de 0 a 23.

Para validar la hora (HOUr) y pasar a la programación de los minutos (Min).

Para programar los minutos de 0 a 59.

Para validar los minutos (Min) y pasar a la programación de los segundos (SEC).

Para programar los segundos de 0 a 59.

Para validar los segundos y volver a la afectación de la entrada 1.

Para salir de la programación.

Nota:

Al cabo de 25 segundos se sale automáticamente de la programación.

80 SOCOMEC - Réf. : 875 092A

Dirección

Contadores totalizadores

VISUALIZACION DE LOS CONTADORES

Contadores de impulsos sucesivos

Decimal Hexadecimal Node palabras (1) Descripción Unidad

768 300 2 Contador 1 770 302 2 Contador 2 772 304 2 Contador 3 774 306 2 Contador 4 en cuenta de energía 776 308 2 Contador 5 778 30A 2 Contador 6 780 30C 2 Contador 7

782 30E 2 Valor entre 2 tops para entrada 1 Impulsos 784 310 2 Valor entre 2 tops para entrada 2 786 312 2 Valor entre 2 tops para entrada 3 788 314 2 Valor entre 2 tops para entrada 4

Dimensión de esta zona (1): 22 palabras en decimal o 16 en hexadecimal

0,01 kWh

y ninguna en impulso

VISUALIZACION (FUNCION 3)

CONTADORES

Nota:

A partir de uma sófrase codifieda, podemos ler no máximo 60 palavras.

COMUNICACION

El Countis Ci comunica a partir de un protocolo JBUS/MODBUS®que implica un diálogo según una estructura maestro/esclavo. Dos diálogos son posibles:

• El maestro dialoga con un esclavo (CountisCi) y espera su respuesta,

• El maestro dialoga con todos los esclavos (Countis Ci) sin esperar sus

respuestas. El modo de comunicación es el modo RTU (Remote Terminal Unit) con caracteres hexadecimales compuestos como mínimo de 8 bits.

Nota:

• El tiempo de integración debe ser inferior a 3 silencios (tiempo de emisión de un carácter) para que el mensaje sea tratado.

• Al seleccionar la dirección del esclavo 0, se transmite el mismo mensaje a todos los Countis presentes en la red (unicamente para las funciones 6 y 16).

TRAMA DE COMUNICACION

Dirección del esclavo Código función Dirección Datos CRC16

3: para la lectura de n palabras (máximo 128) 6: para escribir una palabra

8: para el diagnóstico de los intercambios entre el maestro y el esclavo a partir de los

contadores 1, 3, 4, 5 y 6

16: para escribir n palabras (máximo 128)

Es estándar y se compone de:

Para explotar las informaciones, es indispensable utilizar las funciones:

SOCOMEC - Réf. : 875 092A 81

ESPAÑOL

COMUNICACION (continuación)

ENTRADA 2

1816 718 2 1a almacenado del contador mensual Impulsos 1818 71A 2 2a almacenado 1820 71C 2 3a almacenado 1822 71E 2 4a almacenado 1824 720 2 5a almacenado 1826 722 2 6a almacenado 1828 724 2 7a almacenado 1830 726 2 8a almacenado 1832 728 2 9a almacenado 1834 72A 2 10a almacenado 1836 72C 2 11a almacenado 1838 72E 2 12a almacenado

Dirección

VISUALIZACION DEL ESTADO DE LAS ENTRADAS

Decimal Hexadecimal Node palabras (1) Descripción

Entrada 2 bit 2: 0=inactivo /1=activo Entrada 3 bit 3: 0=inactivo /1=activo Entrada 4 bit 4: 0=inactivo /1=activo Entrada 5 bit 5: 0=inactivo /1=activo Entrada 6 bit 6: 0=inactivo /1=activo Entrada 7 bit 7: 0=inactivo /1=activo

1281 501 1

Entrada 1 bit 1: 0=inactivo /1=activo

Dimensión de esta zona (1): 1 palabra en decimal o 1 en hexadecimal

Dirección

ENTRADA 1

VISUALIZACION DE LOS CONTADORES MENSUALES

Decimal Hexadecimal Node palabras (1) Descripción Unidad

1792 700 2 1a almacenado del contador mensual Impulsos 1794 702 2 2a almacenado 1796 704 2 3a almacenado 1798 706 2 4a almacenado 1800 708 2 5a almacenado 1802 70A 2 6a almacenado 1804 70C 2 7a almacenado 1806 70E 2 8a almacenado 1808 710 2 9a almacenado 1810 712 2 10a almacenado 1812 714 2 11a almacenado 1814 716 2 12a almacenado

ESTADOS DE LAS ENTRADAS

CONTADORES MENSUALES

82 SOCOMEC - Réf. : 875 092A

COMUNICACION (continuación)

1900 76C 2 7a almacenado Impulsion 1902 76E 2 8a almacenado 1904 770 2 9a almacenado 1906 772 2 10a almacenado 1908 774 2 11a almacenado 1910 776 2 12a almacenado

ENTRADA 6

1912 778 2 1a almacenado del contador mensual Impulsos 1914 77A 2 2a almacenado 1916 77C 2 3a almacenado 1918 77E 2 4a almacenado 1920 780 2 5a almacenado 1922 782 2 6a almacenado

ENTRADA 3

1840 730 2 1a almacenado del contador mensual Impulsos 1842 732 2 2a almacenado 1844 734 2 3a almacenado 1846 736 2 4a almacenado 1848 738 2 5a almacenado 1850 73A 2 6a almacenado 1852 73C 2 7a almacenado

1856 740 2 9a almacenado 1858 742 2 10a almacenado 1860 744 2 11a almacenado 1862 746 2 12a almacenado

ENTRADA 4

1864 748 2 1a almacenado del contador mensual Impulsos 1866 74A 2 2a almacenado 1868 74C 2 3a almacenado 1870 74E 2 4a almacenado 1872 750 2 5a almacenado 1874 752 2 6a almacenado 1876 754 2 7a almacenado 1878 756 2 8a almacenado 1880 758 2 9a almacenado 1882 75A 2 10a almacenado 1884 75C 2 11a almacenado 1886 75E 2 12a almacenado

ENTRADA 5

1888 760 2 1a almacenado del contador mensual Impulsos 1890 762 2 2a almacenado 1892 764 2 3a almacenado 1894 766 2 4a almacenado 1896 768 2 5a almacenado 1898 76A 2 6a almacenado

1854 73E 2 8a almacenado

Dirección

VISUALIZACION DE LOS CONTADORES MENSUALES (CONTINUACION)

Decimal Hexadecimal Node palabras (1) Descripción Unidad

SOCOMEC - Réf. : 875 092A 83

ESPAÑOL

COMUNICACION (continuación)

1924 784 2 7a almacenado 1926 786 2 8a almacenado 1928 788 2 9a almacenado 1930 78A 2 10a almacenado 1932 78C 2 11a almacenado 1934 78E 2 12a almacenado

ENTRADA 7

1936 790 2 1a almacenado del contador mensual Impulsos 1938 792 2 2a almacenado 1940 794 2 3a almacenado 1942 796 2 4a almacenado 1944 798 2 5a almacenado 1946 79A 2 6a almacenado 1948 79C 2 7a almacenado 1950 79E 2 8a almacenado 1952 7A0 2 9a almacenado 1954 7A2 2 10a almacenado 1956 7A4 2 11a almacenado 1958 7A6 2 12a almacenado

Dimensión de esta zona (1): 84 palabras en decimal o 54 en hexadecimal

Dirección

ENTRADA 6 (CONTINUACION)

VISUALIZACION DE LOS CONTADORES MENSUALES (CONTINUACION)

Decimal Hexadecimal Node palabras (1) Descripción Unidad

Esclavo Función DirecciónNúmero de palabras CRC16

Esclavo FunciónNúmero de palabras Valores de 1 a 12 CRC16

05 03 07 00 00 18 4530

05 03 00 30 ver más abajo E619

Ejemplo: visualización de los 12 últimos meses de la entrada 1 del Countis Ci número 5.

Valor 1 almacenado en enero 00 00 00 1E 31 impulsos Valor 2 almacenado en febrero 00 00 00 21 33 impulsos Valor 3 almacenado en marzo 00 00 00 1D 29 impulsos Valor 4 almacenado en abril 00 00 00 27 39 impulsos Valor 5 almacenado en mayo 00 00 00 04 4 impulsos Valor 6 almacenado en junio 00 00 00 06 6 impulsos Valor 7 almacenado en julio 00 00 00 33 51 impulsos Valor 8 almacenado en agosto 00 00 00 12 18 impulsos Valor 9 almacenado en septiembre 00 00 00 12 18 impulsos

Valor 11 almacenado en noviembre 00 00 00 05 5 impulsos Valor 12 almacenado en diciembre 00 00 00 25 37 impulsos

Respuesta:

Peso fuerte Peso débil Peso fuerte Peso débil

Peso fuerte Peso débil

Nota:

Los impulsos deben ser convertidos en energía.

Valor 10 almacenado en octubre 00 00 00 0D 13 impulsos

84 SOCOMEC - Réf. : 875 092A

4096 1000 1 Apuntador registro Impulso 4097 1001 1 1er valor 4098 1002 1 2° valor

... ... ... ...

5296 14B0 1 Ultimo valor

Dirección

ENTRADA 1

VISUALIZACION DE LOS CONTADORES DE IMPULSOS SUCESIVOS (ENTRADA 1 A 4)

Decimal Hexadecimal N

de palabras Descripción Unidad

COMUNICACION (continuación)

8192 2000 1 Apuntador registro Impulso 8193 2001 1 1er valor 8194 2002 1 2° valor

... ... ... ...

9392 24B0 1 Ultimo valor

ENTRADA 2

12288 3000 1 Apuntador registro Impulso 12289 3001 1 1er valor 12290 3002 1 2° valor

... ... ... ...

13488 34B0 1 Ultimo valor

ENTRADA 3

16384 4000 1 Apuntador registro Impulso 16385 4001 1 1er valor 16386 4002 1 2° valor

... ... ... ...

17584 44B0 1 Ultimo valor

ENTRADA 4

Dimensión de esta zona: 9604 palabras en decimal o 2584 en hexadecimal

Ejemplo: 100 impulsos con una escala de 100 kWh en sincronización 30 minutos: P = 100 x 100000/2 = 5 MWh.

CONTADORES DE IMPULSOS SUCESIVOS (ENTRADA 1 A 4 SOLAMENTE)

Método de cálculo:

Countis Ci puesto en tensión el 10/03/2000 a las 10 horas y lectura automática programada el 1° de cada mes a las 2 horas.

Estos contadores permiten reconstituir un valor medio integrado sobre un período de 8, 10, 15, 20 o 30 minutos a partir de un número de impulsos.

Valor 1, 2 y 3 0 Valor 4 consumo del 10/03/2000 a las 10h al 01/04/2000 a las 2h Valor 5 consumo del 01/04/2000 a las 2h 01 al 01/05/2000 a las 2h Valor 6 consumo del 01/05/2000 a las 2h 01 al 01/06/2000 a las 2h Y así sucesivamente para los valores 7 a las 12.

Observación:

El código del producto, 4852, es accesible en la dirección 1280 (Decimal) sobre 1 palabra y con la función 3.

SOCOMEC - Réf. : 875 092A 85

ESPAÑOL

COMUNICACION (continuación)

Puesta en cero

274 112 1 Indice del contador 1 a 7: contador

totalizador de 1 a 7

8 a 11: valor entre 2 tops

para la entrada 1 a 4

12 a 18: historial de los

contadores

19: todos los valores

(1 a 18)

275 113 1 Validación de la puesta en cero 0 = no / 1 = sí

Dimensión de esta zona (1): 20 palabras en decimal o 14 en hexadecimal

Sincronización y almacenado automática

Dirección

CONFIGURACION O VISUALIZACION DE LA CONFIGURACION DE LAS ENTRADAS

Decimal Hexadecimal N

de palabras (1) Descripción Unidad

256 100 1 Afectación de la entrada 1 0=Impulso / 1=Energía 257 101 1 Afectación de la entrada 2 0=Impulso / 1=Energía 258 102 1 Afectación de la entrada 3 0=Impulso / 1=Energía 259 103 1 Afectación de la entrada 4 0=Impulso / 1=Energía 260 104 1 Afectación de la entrada 5 0=Impulso / 1=Energía 261 105 1 Afectación de la entrada 6 0=Impulso / 1=Energía 262 106 1 Afectación de la entrada 7 0=Impulso / 1=Energía 263 107 1 Escala para la entrada 1 (si énergía) 264 108 1 Escala para la entrada 1 (si énergía) 265 109 1 Escala para la entrada 1 (si énergía) 0=0,01 kWh / 1=0,1 kWh 266 10A 1 Escala para la entrada 1 (si énergía) 267 10B 1 Escala para la entrada 1 (si énergía) 4=100 kWh / 5=1000 kWh 268 10C 1 Escala para la entrada 1 (si énergía) 269 10D 1 Escala para la entrada 1 (si énergía)

270 10E 1 Sincronización de valores medios 0=8 min/1=10 min/

(si entrada 1 a 4 en energía)) 2=15 min/3=20 min/4=30 min

271 10F 1 Día de la memorización de 1 a 28 272 110 1 Hora de 0 a 23 273 111 1 Minuto de 0 a 59

2=1 kWh / 3=10 kWh

Ejemplo: conﬁguración de entrada 1 en energía del Countis Ci número 5.

Respuesta: idéntica a la pregunta

Esclavo Función DirecciónNúmero de palabras CRC16

05 06 01 00 00 01 4CCA

Peso fuerte Peso débil Peso fuerte Peso débil

CONFIGURACION O VISUALIZACION DE CONFIGURACIONES

ENTRADAS, LECTURA AUTOMATICA Y PUESTA EN CERO (FUNCION 3, 6 O 16)

86 SOCOMEC - Réf. : 875 092A

1536 600 1 Día 1537 601 1 Mes 1538 602 1 Año 1539 603 1 Hora 1540 604 1 Minuto 1541 605 1 Segundo

CONFIGURACION O VISUALIZACION DEL MARCADOR

Dirección

Decimal Hexadecimal N

de palabras (1) Designación

Dimensión de esta zona (1): 6 palabras en decimal o 6 en hexadecimal

COMUNICACION (continuación)

Exemplo: con Countis Ci número 5.

Respuesta: idéntica a la pregunta

Esclavo Función DirecciónNúmero de palabras CRC16

05 06 00 00 00 01 498E

Peso fuerte Peso débil Peso fuerte Peso débil

MARCADOR (FUNCION 3 O 16)

VALIDACION DE LAS CONFIGURACIONES

Para que cada conﬁguración sea salvaguardada luego de una puesta en tensión del aparato, es indispensable escribir en el Countis Ci la trama siguiente.

SOCOMEC - Réf. : 875 092A 87

ESPAÑOL

R=120Ω

COUNT 38A

CARACTERISTICAS TECNICAS

RS485 (AISLADA)

2 o 3 cables half duplex

Protocolo: JBUS/MODBUS en modo RTU

Velocidad: 4800 a 38400 baudios

230/400 V AC (+/-20%) 50/60 Hz Consumo: 5 VA

ALIMENTACION AUXILIAR

CONDICIONES DE USO

Temperatura de funcionamiento: -5 a +45°C Temperatura de almacenamiento: -20 a +70°C Humedad relativa: 85%

NORMAS

Relativas a las marcas CE: CEI 1000-4-2/3-4-5-6-8-11

EN 50081-2 EN 50082-2

Relativas a las condiciones de uso: CEI 68-2-11/30

Bajo reserva de modiﬁcaciones técnicas y de disponibilidad.

Conexión a partir de bornas de 0,5 a 6 mm

Peso: 500 gr.

FRONTAL

ENTRADAS TOR

CAJA

Indicador: LCD verde a 7 cifras

Altura de la cifra: 8 x 4 mm Precisión: +/- 1 cifra

Indice de protección: IP 54

Entradas optoacopladores auto-alimentados Tensión de mando: de 10 a 30 V DC Número máximo de maniobras: 10

Duración máxima del impulso: 10 ms

88 SOCOMEC - Réf. : 875 092A

Por razões de segurança tanto para o utilizador como para o material, é imperativo conhecer a fundo as presentes instruções antes de colocar em funcionamento. Ao receber a embalagem, convém certiﬁcar-se dos seguintes aspectos:

• a embalagem está em bom estado;

• o produto não ﬁcou daniﬁcado du-

rante o transporte;

• a referência do aparelho coincide com a referência da encomenda;

• a embalagem contém o produto e respectivas instruções.

OPERAÇÕES PRELIMINARES

INFORMAÇÕES GERAIS

APRESENTAÇÃO

• Memorização dos consumos uma vez por mês num período de 12 meses, de Janeiro a Dezembro, (memória FIFO acessível por JBUS/ MODBUS®)

Além disso e apenas para as entradas 1 a 4, memoriza:

• Os impulsos integrando-os num período programável de 8, 10, 15, 20 ou 30 minutos para reconstituir a sequência dos consumos em 8 dias (para 10 minutos) por entrada (memória FIFO acessível por JBUS/MODBUS®).

O sistema Countis é composto por vários produtos destinados à contagem da energia activa. Dentre eles, disponibilizamos o Ci, um concentrador de impulsos equipado com 7 entradas TOR e uma ligação RS485 protocolo JBUS/MODBUS®para centralizar os referidos impulsos com destino a um PC ou um autómato. Este produto pode ser totalmente configurado e garante para as 7 entradas as funções de:

• leitura directa dos consumos em kWh ou em impulsos e estados.

Mostrador para leitura do consumo e dos estados para cada uma das entradas em associação com

Ponto luminoso para indicação do consumo com o sistema de centralização

Unidade em kWh ou em impulso

Tecla de validação da programação Tecla de visualização dos consu-

mos e dos estados através da introdução e pressões sucessivas ou desﬁle durante a programação.

Pictogramas de referência e de estado de cada entrada.

COUNT 37A

Nota:

A configuração só é possível desde que se tenha conhecimento de um código de acesso.

1 2

1 4

SOCOMEC - Réf. : 875 092A 89

PORTUGUÊS

INSTALAÇÃO

MEIO AMBIENTE

Para se garantir uma optimização do funcionamento, é recomendado usar este aparelho a uma temperatura ambiente entre -5° C e +45° C, com um teor de humidade relativa máximo de 85%.

MEDIDAS DE SEGURANÇA

Para evitar qualquer deterioração do aparelho, antes de fazer a ligação é necessário zelar pelo cumprimento:

• das indicações do rótulo da caixa envolvente;

• da frequência de 50 ou 60 Hz;

LIGAÇAO DAS ENTRADAS TOR

LIGAÇAO DA ALIMENTAÇAO AUXILIAR

O Ci ﬁxa-se sobre uma calha DIN EN 50022 (DIN 43880).

Recomendações:

Instalar a pelo menos 30 cm de distância em relação a um dispositivo de corte (interruptor, contactor, …). Evitar a proximidade a sistemas erenciadores de perturbações electroma- gnéticas e não submeter os produtos a vibrações comportando acelerações superiores a 1 G para frequências de 60 Hz.

Nota:

A distância máxima separando cada entrada dos diferentes aparelhos associados dependerá do tipo e do diâmetro dos cabos. Por exemplo: com um cabo de 1,5 mm2, pode facilmente prever-se até 1000 m.

• da tensão de alimentação de 230 ou 400 V AC ± 20%;

• da auto-alimentação das entradas TOR;

• da ligação da RS485.

Instalar uma protecção por fusível de 500 mA.

COUNT 41A PCOUNT 40A

1234567

Imputs

1357911 13

246810 12 14

Fonte

1357911 13

246810 12 14

0 V

230

VAC

400

VAC

90 SOCOMEC - Réf. : 875 092A

COUNT 39A

Recomendações:

Es necesario colocar una resistencia de 120 Ω en los dos extremos de la red. Esta resistencia está integrada en el Countis Ci y se conﬁgura colocando lo 4 micro-interruptores en posicion ON (hacia arriba).

Nota:

Aconselhamos a utilização de um cabo blindado de tipo LiYCY com um par entrançado. Num ambiente muito perturbado ou numa rede de longa distância (> 1.500 metros), é aconselhável utilizar uma cabo blindado de

O Countis Ci pode ligar-se a uma r ede de comunicação RS485, em protocolo JBUS/MODBUS®. Tratando-se de uma conﬁguração normalizada, é possível ligar 31 Countis Ci numa distância de 1.500 metros a 9.600 bauds. Se a distância ou o número máximo

de Countis CI for excedido, é necessário ligar um repetidor ou um descarregador para aumentar as capacidades em termos de distância e de número de aparelhos. Consulte-nos para mais informações.

LIGAÇÃO DA RS485

tipo LiYCY ou LiYCY-CY (blindagem por par mais geral) composto por um par entrançado para o ± e um par entrançado para o 0V curto-circuitando os 2 ﬁos.

INSTALAÇÃO (continuação)

1357911 13

246810 12 14

SOCOMEC - Réf. : 875 092A 91

PORTUGUÊS

Nota:

Uma pressão permanente sobre a tecla permite um desfile rápido e uma simples pressão permite um desﬁle ponto a ponto.

PROGRAMAÇÃO

TECLAS INSTRUÇÕES

Premir durante cerca de 3 segundos até aceder ao modo de introdução do código de acesso (CdE).

Para introduzir o código 168.

Para Para validar o código e aceder à programação da entrada 1 (Imp ou EA).

Para afectar a entrada 1 à contagem de energia (EA) ou à contagem dos impulsos (IMP).

Para validar esta programação.

Se a contagem for em energia (EA), os parâmetros seguintes serão acessíveis:

Procede-se da mesma maneira para as entradas 2, 3, 4, 5, 6 e 7. Se a contagem for em impulsos (IMP), acede-se directamente à entrada 2

e procede-se como para a programação em energia (ver supra). Se a contagem for em energia (EA) em pelo menos uma das primeiras

quatro entradas, acede-se à programação do impulso de sincronização.

Procede-se como indicado mais acima para as entradas 2, 3, 4, 5, 6 e 7.

Para programar a escala dos kWh na seguinte lista: 0,01, 0,1,1, 10, 100 e 1000.

Para validar a programação da escala e passar para a entrada 2.

Para programar o impulso de sincronização interna (Top) na seguinte lista: 8, 10, 15, 20 e 30 minutos.

Para validar este impulso e passar para a reposição a zero (rSEt).

«YES» para seleccionar uma reposi- ção a zero e «no» no caso contrário

Para validar esta reposição a zero e passar para a entrada 2

92 SOCOMEC - Réf. : 875 092A

Ao chegar à entrada 7, premir:

Para validar a reposição a zero e passar para a programação dos parâmetros de comunicação com o endereço do aparelho (add).

Para programar o valor de 1 a 255 (10 por dèfeito).

Para validar a programação do endereço e passar para a velocidade de comunicação em Baud (bd).

Para seleccionar a velocidade na seguinte lista: 4800, 9600, 19200 e 38400 bauds.

Para validar a velocidade e passar para a paridade (PAr).

Para seleccionar a paridade com «no» para sem paridade, «EvEn» para paridade par e «odd» para paridade impar.

Para validar a paridade e passar para o bit de stop (StoP).

Para seleccionar «StoP 1» para um bit de stop e «StoP2» para 2 bits de stop.

Para validar o bit de stop e passar para a programação do dia do contador horário (dAY).

Para programar o dia de 1 a 31.

Para validar o dia (dAY) e passar para a programação do mês (MOntH).

Para programar o mês de 1 a 12.

Para validar o mês (MOntH) e passar para a programação do ano (YEAr).

Para programar o ano de 0 a 99.

PROGRAMAÇÃO (continuação)

TECLAS INSTRUÇÕES

Nota:

Uma pressão permanente sobre a tecla permite um desfile rápido e uma simples pressão permite um desﬁle ponto a ponto.

Nota:

O contador horário vem configurado da fábrica com a hora francesa.

SOCOMEC - Réf. : 875 092A 93

PORTUGUÊS

PROGRAMAÇÃO (continuação)

TECLAS INSTRUÇÕES

Para validar o ano (YEAr) e passar para a programação da hora (HOUr).

Para programar a hora de 0 a 23.

Para validar a hora (HOUr) e passar para a programação dos minutos (Min).

Para programar os minutos de 0 a 59.

Para validar os minutos (Min) e passar para a programação dos segundos (SEC).

Para programar de 0 a 59 segundos.

Para validar os segundos e voltar para a afectação da entrada 1.

Para sair da programação.

Nota:

Após 25 segundos sai-se automaticamente do modo programação.

94 SOCOMEC - Réf. : 875 092A

Endereço

Contadores totalizadores

VISUALIZAÇÃO DOS CONTADORES

Contadores de impulsos sucessivos

Decimal Hexadecimal N° de palavras (1) Descrição Unidade

768 300 2 Contador 1 770 302 2 Contador 2 772 304 2 Contador 3 774 306 2 Contador 4 em contagem de energia 776 308 2 Contador 5 778 30A 2 Contador 6 780 30C 2 Contador 7

782 30E 2 Valor entre 2 impulsos para a entrada 1 Impulsos 784 310 2 Valor entre 2 impulsos para a entrada 2 786 312 2 Valor entre 2 impulsos para a entrada 3 788 314 2 Valor entre 2 impulsos para a entrada 4

Tamanho desta zona (1): 22 palavras em decimal ou 16 em hexadecimal.

0,01 kWh

e nenhuma em impulso

VISUALIZAÇÃO (FUNÇÃO 3)

CONTADORES

Nota:

Mediante una sola lectura, se puede leer un máximo de 60 palabras.

COMUNICAÇÃO

O Countis Ci comunica a partir de um protocolo JBUS/MODBUS®, o qual supõe um diálogo segundo uma estrutura mestre/escravo. Existem dois tipos de diálogos:

• o mestre dialoga com um escravo (Countis Ci) e espera pela sua resposta,

• o mestre dialoga com todos os escravos (Countis Ci) sem esperar pela sua

resposta. O modo de comunicação é o modo RTU (Remote Terminal Unit) com carác- teres hexadecimais compostos por 8 bits, no mínimo).

Nota:

• O tempo de integração deve ser inferior a 3 silêncios (tempo de emissão de um carácter) para que a mensagem seja tratada.

• Seleccionando o endereço do escravo 0, transmite-se a mesma mensagem a todos os Countis presentes na rede (unicamente para as funções 6 e 16).

TRAMA DE COMUNICAÇÃO

Endereço do escravo Código função Endereço Dados CRC16

3: para a leitura de n palavras (máximo 128) 6: para escrever uma palavra

8: para o diagnóstico dos intercâmbios entre o mestre e o escravo a partir dos

contadores 1, 3, 4, 5 e 6

16: para escrever n palavras (máximo 128)

É normalizada e compõe-se por:

Para utilizar as informações, é imprescindível utilizar as funções:

SOCOMEC - Réf. : 875 092A 95

PORTUGUÊS

COMUNICAÇÃO (continuação)

ENTRADA 2

1816 718 2 1agravação do contador mensal Impulsos 1818 71A 2 2agravação 1820 71C 2 3agravação 1822 71E 2 4

gravação 1824 720 2 5agravação 1826 722 2 6agravação 1828 724 2 7agravação 1830 726 2 8agravação 1832 728 2 9agravação 1834 72A 2 10

gravação 1836 72C 2 11agravação 1838 72E 2 12agravação

Endereço

VISUALIZAÇÃO DO ESTADO DAS ENTRADAS

Decimal Hexadecimal N° de palavras (1) Descrição

Entrada 2 bit 2: 0=inactivo/ 1=activo Entrada 3 bit 3: 0=inactivo/ 1=activo Entrada 4 bit 4: 0=inactivo/ 1=activo Entrada 5 bit 5: 0=inactivo/ 1=activo Entrada 6 bit 6: 0=inactivo/ 1=activo Entrada 7 bit 7: 0=inactivo/ 1=activo

1281 501 1

Entrada 1 bit 1: 0=inactivo/ 1=activo

Tamanho desta zona (1): 1 palavra em decimal ou 1 em hexadecimal.

Endereço

ENTRADA 1

VISUALIZAÇÃO DOS CONTADORES MENSAIS

Decimal Hexadecimal N° de palavras (1) Descrição Unidade

1792 700 2 1agravação do contador mensal Impulsos 1794 702 2 2agravação 1796 704 2 3agravação 1798 706 2 4agravação 1800 708 2 5agravação 1802 70A 2 6agravação 1804 70C 2 7agravação 1806 70E 2 8agravação 1808 710 2 9agravação 1810 712 2 10agravação 1812 714 2 11agravação 1814 716 2 12agravação

ESTADOS DAS ENTRADAS

CONTADORES MENSAIS

96 SOCOMEC - Réf. : 875 092A

COMUNICAÇÃO (continuação)

1900 76C 2 7agravação Impulsos 1902 76E 2 8

gravação 1904 770 2 9agravação 1906 772 2 10

gravação 1908 774 2 11agravação 1910 776 2 12agravação

ENTRADA 6

1912 778 2 1agravação do contador mensal Impulsos 1914 77A 2 2agravação 1916 77C 2 3agravação 1918 77E 2 4agravação 1920 780 2 5agravação 1922 782 2 6

gravação

ENTRADA 3

1840 730 2 1agravação do contador mensal Impulsos 1842 732 2 2agravação 1844 734 2 3agravação 1846 736 2 4agravação 1848 738 2 5agravação 1850 73A 2 6agravação 1852 73C 2 7agravação 1854 73E 2 8agravação 1856 740 2 9agravação 1858 742 2 10agravação 1860 744 2 11agravação 1862 746 2 12

gravação

ENTRADA 4

1864 748 2 1agravação do contador mensal Impulsos 1866 74A 2 2

gravação 1868 74C 2 3agravação 1870 74E 2 4

gravação 1872 750 2 5agravação 1874 752 2 6agravação 1876 754 2 7agravação 1878 756 2 8

gravação 1880 758 2 9agravação 1882 75A 2 10agravação 1884 75C 2 11agravação 1886 75E 2 12agravação

ENTRADA 5

1888 760 2 1agravação do contador mensal Impulsos 1890 762 2 2agravação 1892 764 2 3agravação 1894 766 2 4

gravação 1896 768 2 5agravação 1898 76A 2 6

gravação

Endereço

VISUALIZAÇÃO DOS CONTADORES MENSAIS (continuação)

Decimal Hexadecimal N° de palavras (1) Descrição Unidade

SOCOMEC - Réf. : 875 092A 97

PORTUGUÊS

COMUNICAÇÃO (continuação)

1924 784 2 7agravação 1926 786 2 8

gravação 1928 788 2 9agravação 1930 78A 2 10agravação 1932 78C 2 11agravação 1934 78E 2 12agravação

ENTRADA 7

1936 790 2 1agravação do contador mensal Impulsos 1938 792 2 2agravação 1940 794 2 3agravação 1942 796 2 4

gravação 1944 798 2 5agravação 1946 79A 2 6agravação 1948 79C 2 7agravação 1950 79E 2 8agravação 1952 7A0 2 9agravação 1954 7A2 2 10

gravação 1956 7A4 2 11agravação 1958 7A6 2 12agravação

Tamanho desta zona (1): 84 palavras em decimal ou 54 em hexadecimal.

Endereço

ENTRADA 6 (continuação)

VISUALIZAÇÃO DOS CONTADORES MENSAIS (continuação)

Decimal Hexadecimal N° de palavras (1) Descrição Unidade

Escravo Função EndereçoNúmero de palavras CRC16

Escravo FunçãoNúmero de palavras Valores 1 a 12 CRC16

05 03 07 00 00 18 4530

05 03 00 30 Ver infra E619

Exemplo: visualização dos últimos 12 meses para a entrada 1 do Countis Ci número 5.

Valor 1 Gravação em Janeiro 00 00 00 1E 31 impulsos Valor 2 Gravação em Fevereiro 00 00 00 21 33 impulsos Valor 3 Gravação em Março 00 00 00 1D 29 impulsos Valor 4 Gravação em Abril 00 00 00 27 39 impulsos Valor 5 Gravação em Maio 00 00 00 04 4 impulsos Valor 6 Gravação em Junho 00 00 00 06 6 impulsos Valor 7 Gravação em Julho 00 00 00 33 51 impulsos Valor 8 Gravação em Agosto 00 00 00 12 18 impulsos Valor 9 Gravação em Setembro 00 00 00 12 18 impulsos

Valor 11 Gravação em Novembro 00 00 00 05 5 impulsos Valor 12 Gravação em Dezembro 00 00 00 25 37 impulsos

Resposta:

Carga forte Carga fraca Carga forte Carga fraca

Carga forte Carga fraca

Nota:

Estes impulsos devem ser convertidos em energia.

Valor 10 Gravação em Outubro 00 00 00 0D 13 impulsos

98 SOCOMEC - Réf. : 875 092A

4096 1000 1 Apontador gravação Impulsos 4097 1001 1 1° valor 4098 1002 1 2° valor

... ... ... ...

5296 14B0 1 Último valor

Endereço

ENTRADA 1

VISUALIZAÇÃO DOS CONTADORES DOS IMPULSOS SUCESSIVOS (ENTRADA 1 A 4)

Decimal Hexadecimal N° de palavras Descrição Unidade

COMUNICAÇÃO (continuação)

8192 2000 1 Apontador gravação Impulsos 8193 2001 1 1° valor 8194 2002 1 2° valor

... ... ... ...

9392 24B0 1 Último valor

ENTRADA 2

12288 3000 1 Apontador gravação Impulsos 12289 3001 1 1° valor 12290 3002 1 2° valor

... ... ... ...

13488 34B0 1 Último valor

ENTRADA 3

16384 4000 1 Apontador gravação Impulsos 16385 4001 1 1° valor 16386 4002 1 2° valor

... ... ... ...

17584 44B0 1 Último valor

ENTRADA 4

Tamanho desta zona: 9604 palavras em decimal ou 2584 em hexadecimal.

Exemplo: 100 impulsos com uma escala de 100 kWh em sincronização 30 minutos: P = 100 x 100000/2 = 5 MWh.

CONTADORES DE IMPULSOS SUCESSIVOS (ENTRADA 1 A 4 UNICAMENTE)

Método de cálculo:

Countis Ci ligado em 10/03/2000 às 10 horas e leitura automática programada no dia 1 de cada mês às 2 horas.

Estes contadores permitem reconstituir um valor médio integrado num período de 8, 10, 15, 20 ou 30 minutos partindo de um número de impulsos.

Valor 1, 2 e 3 0 Valor 4 Consumo de 10/03/2000 às 10 h a 01/04/2000 às 2 h Valor 5 Consumo de 01/04/2000 às 2 h 01 a 01/05/2000 às 2 h Valor 6 Consumo de 01/05/2000 às 2 h 01 a 01/06/2000 às 2 h Etc. para os valores 7 às 12.

Observação:

O código do produto, 4852 é acessível através do endereço 1280 (Decimal) numa palavra e com a função 3.

SOCOMEC - Réf. : 875 092A 99

PORTUGUÊS

COMUNICAÇÃO (continuação)

Reposição a zero

274 112 1 Índice do contador 1 a 7: contador

totalizador de 1 a 7

8 a 11: valor entre 2 impulsos

para a entrada 1 a 4

12 a 18: histórico dos

contadores

19: todos os valores

(1 à 18)

275 113 1 Validação da reposição a zero 0 = não / 1 = sim

Tamanho desta zona (1): 20 palavras em decimal ou 14 em hexadecimal.

Sincronização e gravação automática

Endereço

CONFIGURAÇÃO OU VISUALIZAÇÃO DA CONFIGURAÇÃO DAS ENTRADAS

Decimal Hexadecimal N° de palavras (1) Descrição Unidade

256 100 1 Afectação da entrada 1 0=Impulso / 1=Energia 257 101 1 Afectação da entrada 2 0=Impulso / 1=Energia 258 102 1 Afectação da entrada 3 0=Impulso / 1=Energia 259 103 1 Afectação da entrada 4 0=Impulso / 1=Energia 260 104 1 Afectação da entrada 5 0=Impulso / 1=Energia 261 105 1 Afectação da entrada 6 0=Impulso / 1=Energia 262 106 1 Afectação da entrada 7 0=Impulso / 1=Energia 263 107 1 Escala para a entrada 1 (se energia) 264 108 1 Escala para a entrada 1 (se energia) 265 109 1 Escala para a entrada 1 (se energia) 0=0,01 kWh / 1=0,1 kWh 266 10A 1 Escala para a entrada 1 (se energia) 267 10B 1 Escala para a entrada 1 (se energia) 4=100 kWh / 5=1000 kWh 268 10C 1 Escala para a entrada 1 (se energia) 269 10D 1 Escala para a entrada 1 (se energia)

270 10E 1 Sincronização dos valores médios 0=8 min/1=10 min/

(se entrada 1 a 4 em energia) 2=15 min/3=20 min/4=30 min

271 10F 1 Dia da memorização de 1 a 28 272 110 1 Hora de 0 a 23 273 111 1 Minuto de 0 a 59

2=1 kWh / 3=10 kWh

Exemplo: conﬁguração da entrada 1 em energia do Countis Ci número 5.

Resposta: idêntica à pergunta

Escravo Função EndereçoNúmero de palavras CRC16

05 06 01 00 00 01 4CCA

Carga forte Carga fraca Carga forte Carga fraca

CONFIGURAÇÃO OU VISUALIZAÇÃO DAS CONFIGURAÇÕES

ENTRADAS, LEITURA AUTOMÁTICA E REPOSIÇÃO A ZERO (FUNÇÃO 3, 6 OU 16)

100 SOCOMEC - Réf. : 875 092A

1536 600 1 Dia 1537 601 1 Mês 1538 602 1 Ano 1539 603 1 Hora 1540 604 1 Minuto 1541 605 1 Segundo

CONFIGURAÇÃO OU VISUALIZAÇÃO DO CONTADOR HORÁRIO

Endereço

Decimal Hexadecimal N° de palavras (1) Nome

Tamanho desta zona (1): 6 palavras em decimal ou 6 em hexadecimal

COMUNICAÇÃO (continuação)

Exemplo: com Countis Ci número 5.

Resposta: idêntica à pergunta.

Escravo Função EndereçoNúmero de palavras CRC16

05 06 00 00 00 01 498E

Carga forte Carga fraca Carga forte Carga fraca

CONTADOR HORÁRIO (FUNÇÃO 3 OU 16)

VALIDAÇÃO DAS CONFIGURAÇÕES

Para que cada conﬁguração seja gravada depois de se ter desligado o aparelho, é imprescindível escrever a trama seguinte no Countis Ci.

socomec COUNTIS Ci Operating Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
