OPERATIONS PRÉALABLES

INFORMATIONS GÉNÉRALES

Au moment de la réception du colis
contenant le Countis ATd, il est
nécessaire de vérifier les points sui­vants:

• état de l’emballage,

• le produit n’a pas eu de dommage

pendant le transport,

Recommandations:

Pour la sécurité du personnel et du
matériel, il est impératif de bien s’im­prégner du contenu de cette notice
avant la mise en service.

• la référ ence de l’appareil est confor­me à votre commande,

• l’emballage comprend le produit
équipé de 2 caches bornes,

• une notice d’utilisation.

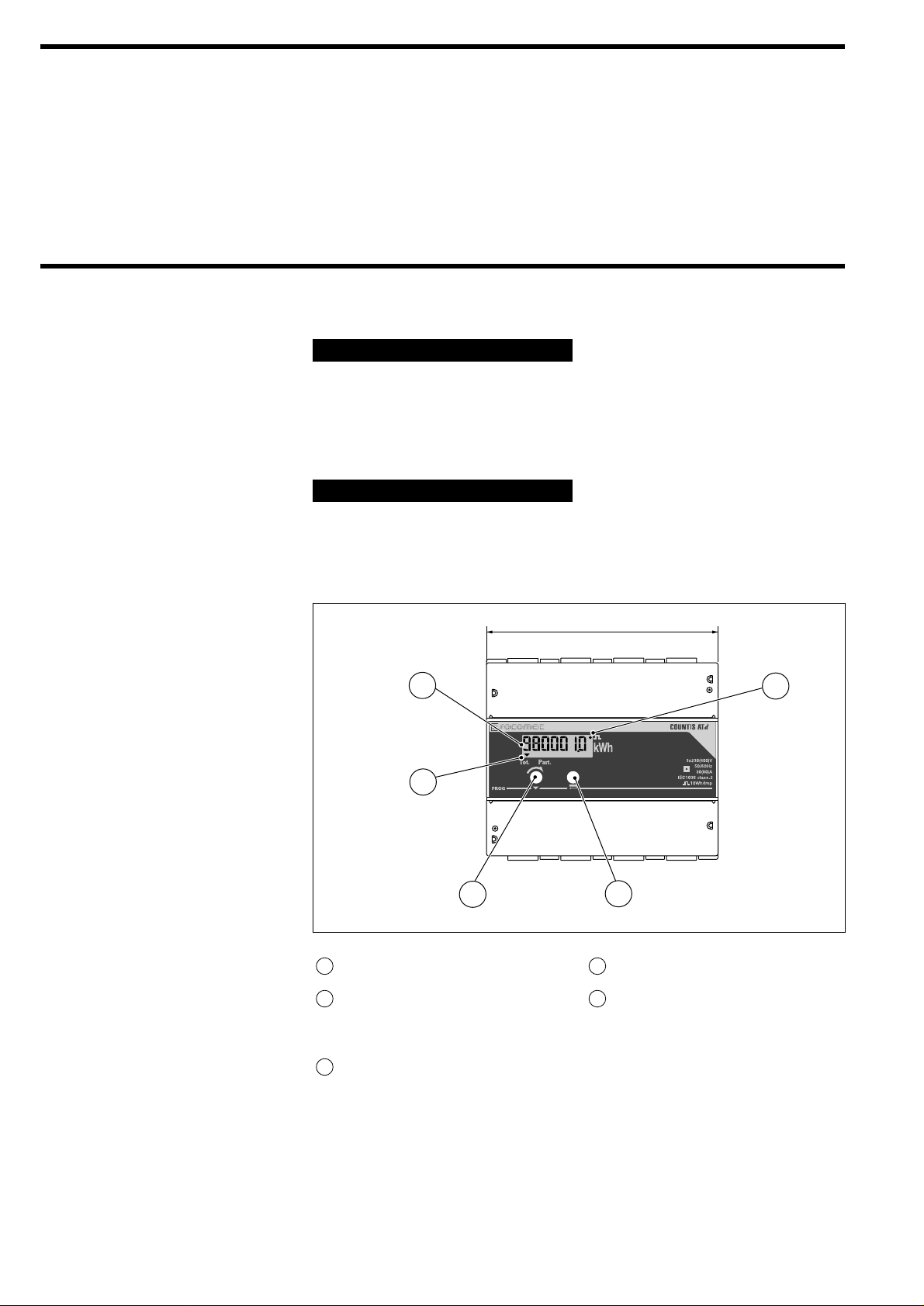

Le Countis ATd est un compteur
d'énergie active avec une entrée
directe 80 A. Ce produit, conforme à
la CEI 61036 en classe 2, assure une
lecture directe des consommations

totales et partiels à partir d'un affi­cheur LCD. Il est entièrement confi­gurable et possède une sortie impul­sions fixée à 100 Wh.

Le Countis ATd est intégré dans un
boîtier modulaire 7 modules.
Pour faciliter son utilisation il est équi­pé d’un afficheur et d’un clavier.

Affichage des consommations
en kWh

Pictogrammes clignotants lors
d’un mauvais raccordement

Visualisation du total et du partiel
ou défilement en programmation

Validation de la programmation
Point lumineux pour l’indication

de la consommation
(10 Wh/impulsion)

COUNT 058B

FONCTION

PRÉSENTATION

1

2

3

1

2

3

126

5

4

4

5

SOCOMEC - Réf. : 875 452A 5

FRANÇAIS

INSTALLATION

Le Countis ATd s’installe sur rail DIN,
sur une platine ou en façade d’armoi­re à partir d'un kit de fixation spéci-

fique (nous consulter).

• éviter la proximité avec des sys-
tèmes générateurs de perturbations
électromagnétiques.

• éviter les vibrations comportant des

accélérations supérieures à 1 G
pour des fréquences inférieures à
60 Hz.

Pour garantir un fonctionnement opti­mal, il est recommandé d’utiliser cet
appareil de -5°à 45 °C avec une
humidité relative ne dépassant pas
les 85%.

Pour éviter toutes détériorations de
l’appareil, il est nécessaire avant de
le raccorder de veiller à respecter :

• les indications sur le boîtier

• la tension 230 V AC phase/phase

±15 % en version 230 V AC ou
400 V AC phase/phase ±20% en
version 400 V AC.

• la fréquence du réseau 50/60 Hz

• un courant maximum de 80 A

• la section minimale des câbles.

ENVIRONNEMENT MÉCANIQUE

ENVIRONNEMENT CLIMATIQUE

CONSIGNES DE SÉCURITE

6 SOCOMEC - Réf. : 875 452A

• Monophasé (1BL) :

- Mesure des courants :
Passage d’un câble dans I1 et IN.

- Mesure des tensions :
Perforation de l’isolant du câble
passant par I1 et IN ou raccorde­ment de V1 et VN.

Nota : Il est indispensable de raccor­der un fil d’une section maximale de
2,5 mm2entre les bornes V2 et VN.

•

Biphasé (2BL) :

- Mesure des courants :
Passage d’un câble dans I1 et I2.

- Mesure des tensions :
Perforation de l’isolant des câbles
passant par I1 et I2 ou raccorde­ment de V1 et V2.

Nota:

Cette méthode permet de panacher
les raccordements du courant et de la
tension. En effet, on peut passer les
câbles au travers du boîtier pour les
courants et utiliser d'autres câbles
pour les tensions en les raccordant
sur les bornes respectives.

Recommandation:

Le sens de passage des câbles doit
suivre les flèches indiquées sur le
boitier.
Lors de l’utilisation de fils spécifiques
pour les tensions, nous conseillons
de protéger les entrées tension avec
un fusible gG de 500 mA.

• Triphasé équilibré avec ou sans

neutre (3 ou 4 BL) :

- Mesure des courants :
Passage d’un câble dans I1.

- Mesure des tensions :
Raccordement de V1, V2, V3 et VN
(si le neutre est distribué).

•

Triphasé déséquilibré avec ou
sans neutre (3 ou 4 NBL) :

- Mesure des courants :
Passage des câbles dans I1, I2, I3
et IN (si le neutre est distribué).

- Mesure des tensions :
Perforation de l’isolant des câbles
passant par I1, I2, I3 et IN (si le
neutre est distribué) ou raccorde­ment de V1, V2, V3 et VN (si le
neutre est distribué).

COUNT 063B

Le Countis ATd est composé d’un
double principe de raccordement
pour les courants et les tensions.

L'accès aux bornes se fait en soule­vant les 2 couvercles.

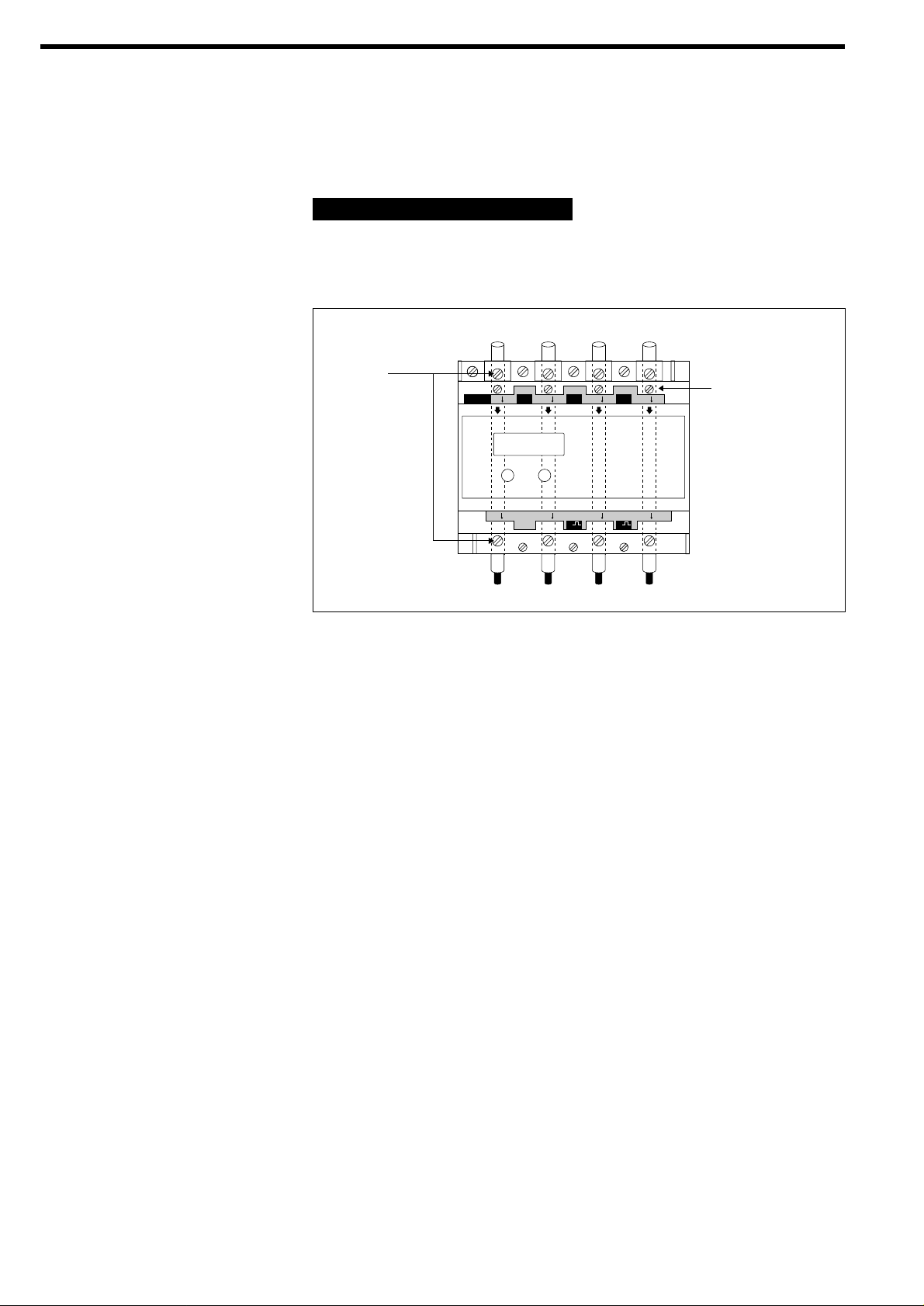

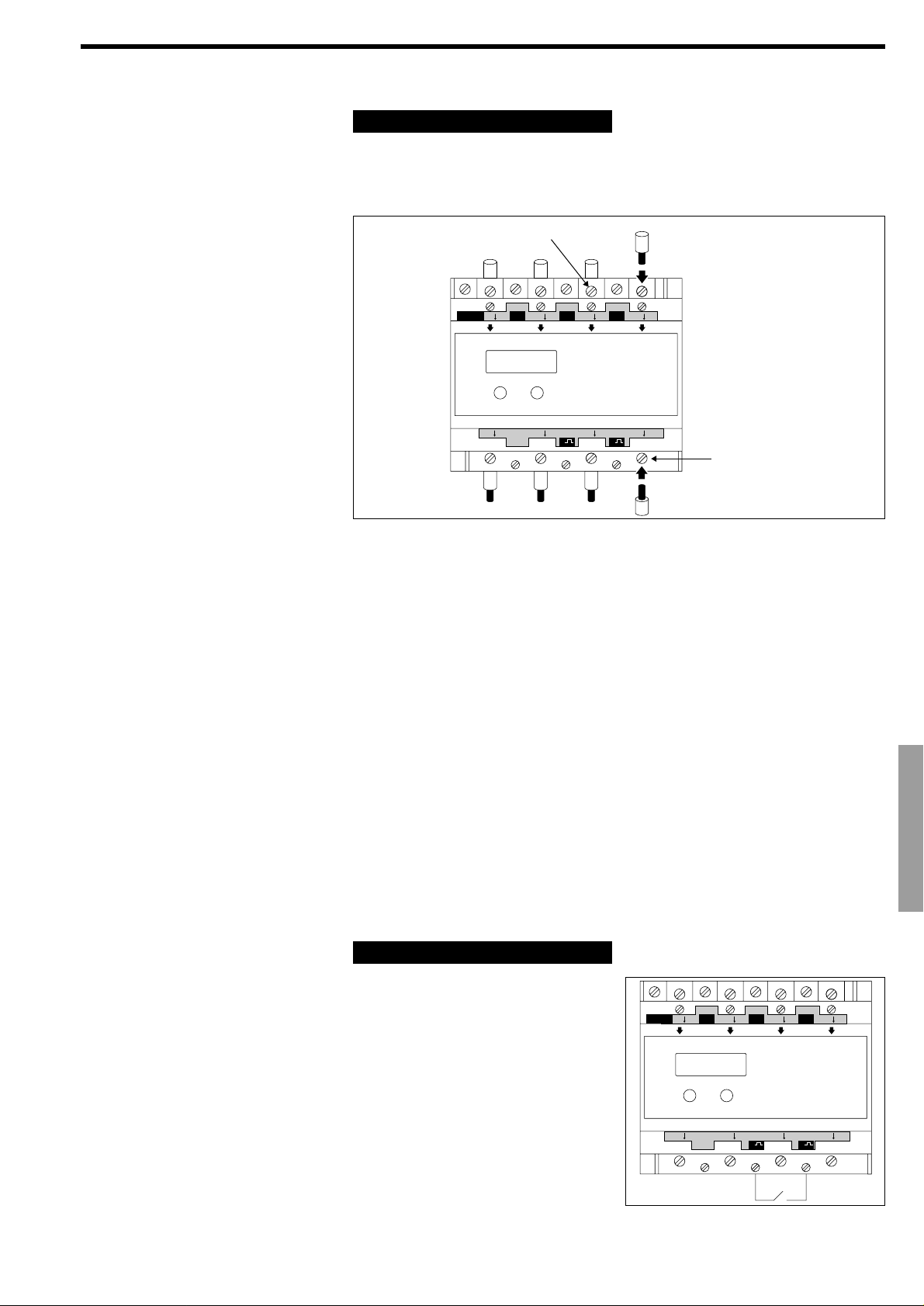

PAR PASSAGE DE CÂBLES

RACCORDEMENT

Bornes
à serrer
pour bloquer

VN

V1 V2 V3IN I1 I2 I3

le câble

IN I1 I2 I3

POWER

1

Bornes
à serrer
pour perforer
l’isolant

100 Wh

100 Wh

2

SOCOMEC - Réf. : 875 452A 7

FRANÇAIS

L'accès aux bornes se fait en soule­vant les 2 couvercles.

Pour assurer un fonctionnement
optimal, nous recommandons un
raccordement avec des câbles
d'une section de:

Le Countis ATd met à disposition à
partir d'un relais (100V - 0,5 A - 10V A)
une impulsion pour l'énergie active
dont le poids est fixé à 100 Wh et la
durée est configurable (voir § pro­grammation).

•4 mm

2

(souple et rigide) de 0 à 32A

•10 mm

2

(souple et rigide) de 32 à 63A

•16 mm

2

(souple et rigide) de 63 à 80A

COUNT 064B

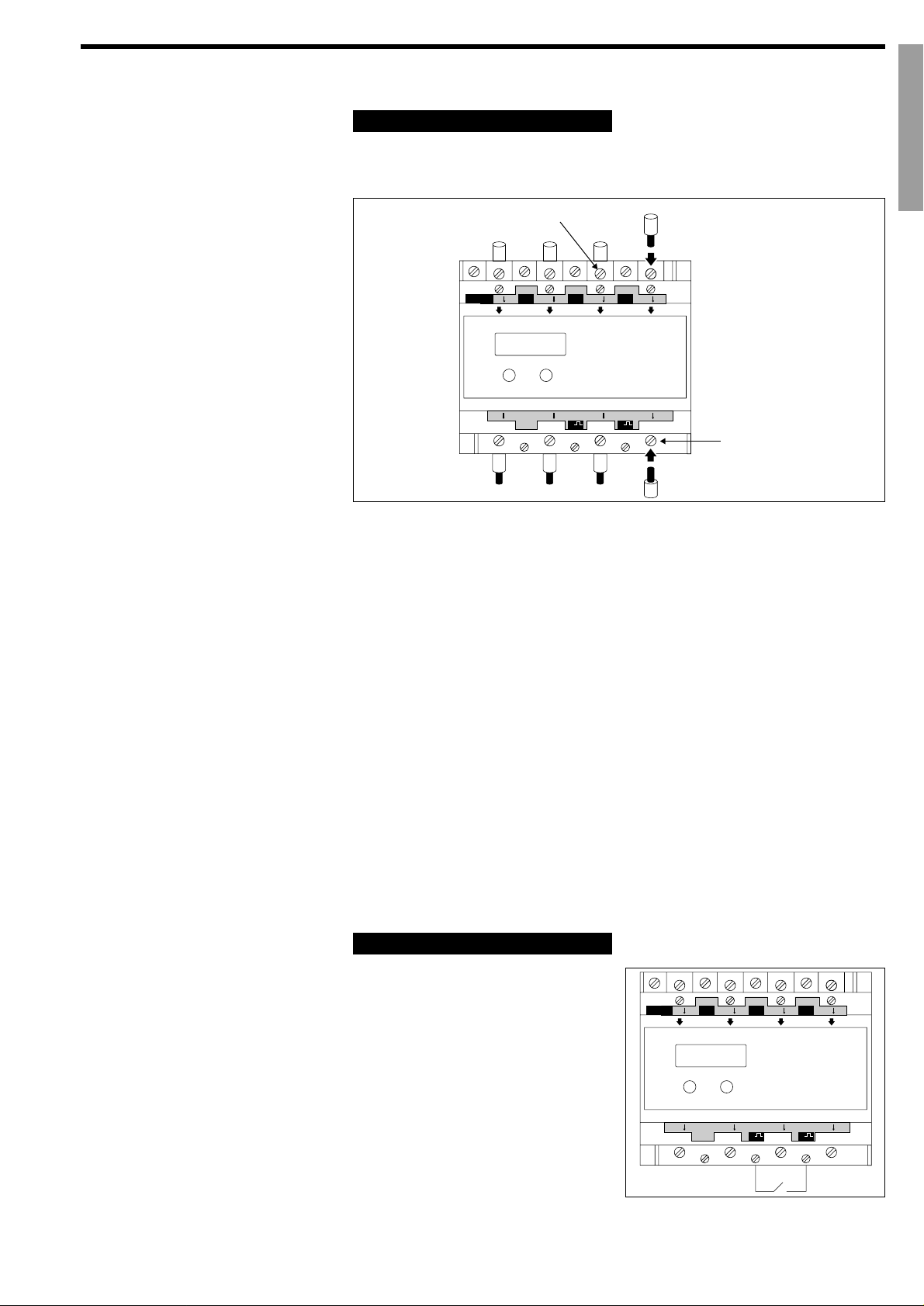

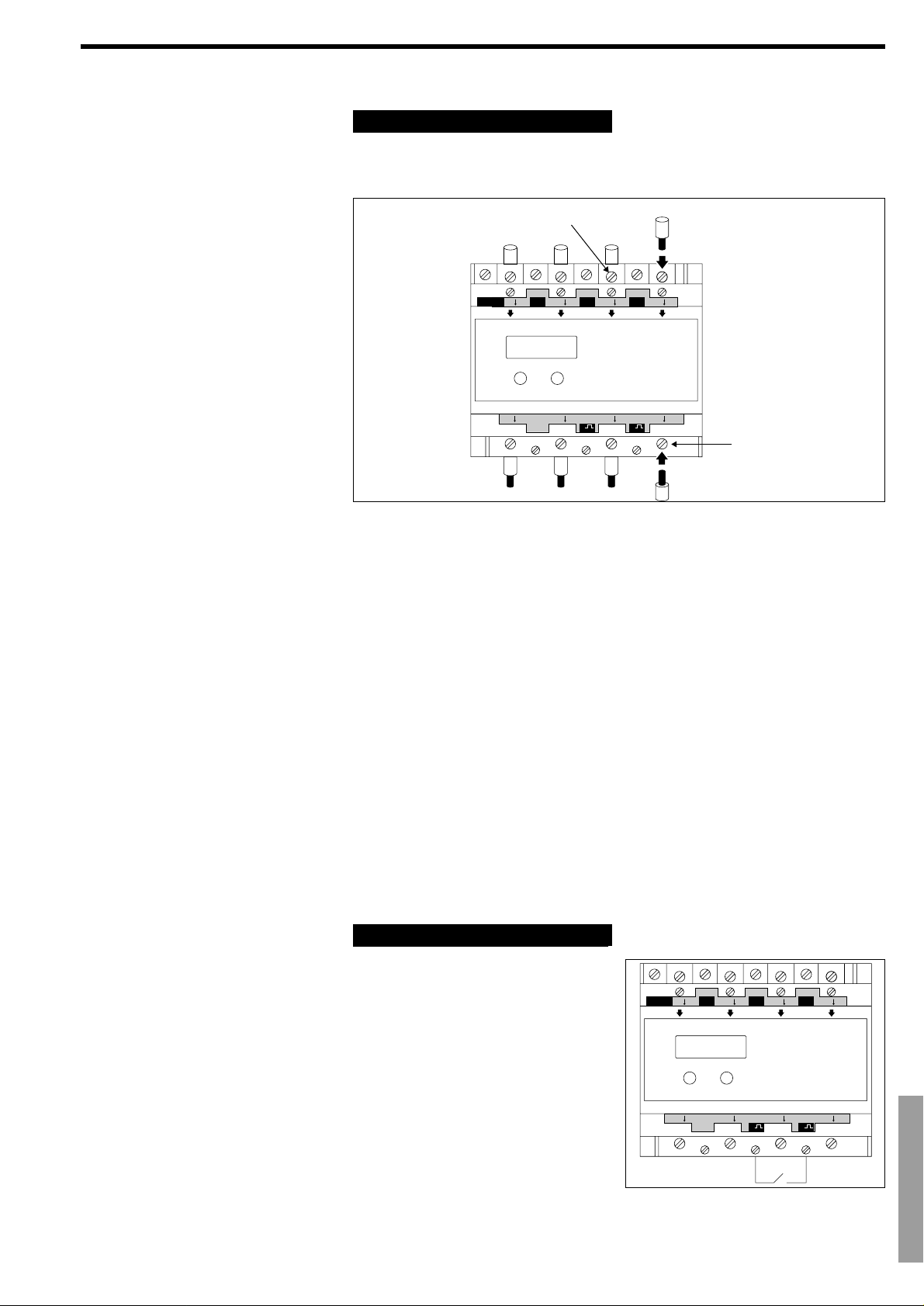

EN COUPANT LES CÂBLES

Recommandation:

Le sens de raccordement des câbles
doit suivre les indications sur le
boîtier.
Lors de l’utilisation de fils spécifiques
pour les tensions, nous conseillons
de protéger les entrées tension avec
un fusible gG de 500 mA.

• Monophasé (1BL) :

- Mesure des courants :
Raccordement des 2 côtés du
boîtier de I1.

- Mesure des tensions :
Raccordement des bornes V1 et VN.

Nota: Il est indispensable de raccor­der un fil d’une section maximale de
2,5 mm2entre les bornes V2 et VN.

•

Biphasé (2BL) :

- Mesure des courants :
Raccordement des 2 côtés du
boîtier de I1 et I2.

- Mesure des tensions :
Raccordement des bornes V1 et V2.

•

Triphasé équilibré avec ou sans
neutre (3 ou 4 BL) :

- Mesure des courants :
Raccordement des 2 côtés du
boîtier de I1.

- Mesure des tensions :
Raccordement des bornes V1, V2,
V3 et VN (si le neutre est distribué).

•

Triphasé déséquilibré avec ou
sans neutre (3 ou 4 NBL) :

- Mesure des courants :
Raccordement des 2 côtés du
boîtier de I1, I2, I3 et IN (si le neutre
est distribué).

- Mesure des tensions :
Raccordement des bornes V1, V2,
V3 et VN (si le neutre est distribué).

SORTIE A EMETTEUR D’IMPULSIONS

COUNT 072A

Bornes à serrer pour
bloquer le câble

VN

POWER

V1 V2 V3IN I1 I2 I3

IN I1 I2 I3

100 Wh

1

100 Wh

2

Bornes
à serrer
pour bloquer
le câble

VN

POWER

V1 V2 V3IN I1 I2 I3

IN I1 I2 I3

100 Wh

1

100 Wh

2

8 SOCOMEC - Réf. : 875 452A

PROGRAMMATION

TOUCHES INSTRUCTIONS

+

Appuyer pendant environ 3 secondes
pour accéder à l’introduction du code
d’accès

Pour introduire le code 167

Pour valider le code et accéder à la
programmation du type de réseau

Pour sélectionner le type de réseau
3-4 nbL (triphasé non équilibré), 3-4 bL
(triphasé équilibré), 1 bL (monophasé) et
2 bL (biphasé)

Pour valider la programmation du type
de réseau et passer à la durée d'impul-
sions (PLS)

Pour sélectionner la durée d’impulsions
dans cette liste : 60, 100, 200, 300, 400,
500, 600, 700, 800 et 900 ms

Pour programmer la durée et passer à
la remise à zéro du compteur partiel
(rSEt)

Pour sélectionner ‘rSEt nO’ pour ne pas
faire de remise à zéro et ‘rSEt YES’ pour
faire une remise à zéro

Pour valider la remise à zéro et revenir à
la programmation du type de réseau

Pour quitter la programmation

+

Nota:

Au bout de 25 secondes, on quitte
automatiquement la programmation.

SOCOMEC - Réf. : 875 452A 9

FRANÇAIS

Raccordement des courants (Ø maximum 10,5 mm) :

• par passage de câbles : maximum 25 mm

2

• sur bornes : de 4 mm2à 50 mm

2

CARACTÉRISTIQUES TECHNIQUES

Température de fonctionnement : -5 à +45 °C
Température de stockage : -20 à +70 °C

SORTIE IMPULSIONS

CONDITIONS D’UTILISATION

Relais reed : 100 V DC - 0,5 A - 10 VA
Durée d’impulsions 60 à 900 ms
Nombre de manœuvres maximum : 5 x 107à 10 V DC/10 mA
Poids d’impulsions fixe : 100 Wh

Humidité relative : 85 %

Raccordement des tensions 1 à 6 mm2(fils souple) et
et de la sortie impulsions : 1,5 à 10 mm2(fils rigide)

Poids : 700 g

LCD vert à 7 digits

AFFICHEUR

ENTRÉES

COURANT

Courant maximum mesuré : 80 A
Courant minimum mesuré : 800 mA
Surcharge :

• permanente : 80 A

• intermittente : 30 Imax pendant 10 ms

TENSION

Consommation : ≤ 2 VA

Relative à la précision sur l’énergie active : CEI 61036 classe 2
Relative au marquage CE : EN 50081-2

EN 50082-2

CEI 61000-4-2/3-4-5-6-11

NORMES

Relative aux conditions d’utilisation : CEI 60068-2-6

CEI 60669-1 et 60669-2

BOITIER

Nota:

Le Countis ATd est auto-alimenté à
partir des entrées tension V1 et V2.

Indice de protection : Face avant IP40 et boîtier IP20

Dimensions : 7 modules (7 x 18 mm)

Consommation:

• câbles coupés: ≤ 2,5 VA

• câbles traversant: ≤ 0,1 VA

Etendue de mesure (Ph/Ph) :

• 230 V AC : ± 20 %

• 400 V AC : ± 15 %

Fréquence : 50/60 Hz ± 2 Hz

10 SOCOMEC - Réf. : 875 452A

PRELIMINARY OPERATIONS

GENERAL INFORMATION

Check the following points as soon as
you receive the Countis ATd package:

• the packing is in good condition,

• the product has not been damaged

during transit,

Recommendation:

For personnel and product safety
please read the contents of these
operating instructions carefully before
connecting.

• the product reference number con­forms to your order,

• the package contains the product
fitted with 2 terminal shrouds,

• operating instructions.

The Countis ATd is an active energy
meter with 80A direct input. This pro­duct enables direct readings of total
or partial consumption via LCD dis-

play, and is thus fully compliant with
standard IEC 61036 Class 2. It is enti­rely programmable and has a fixed
100Wh pulse output.

The Countis ATd is housed in a
modular case (7 versions).
The display and key-pad make it a
truly user-friendly instrument.

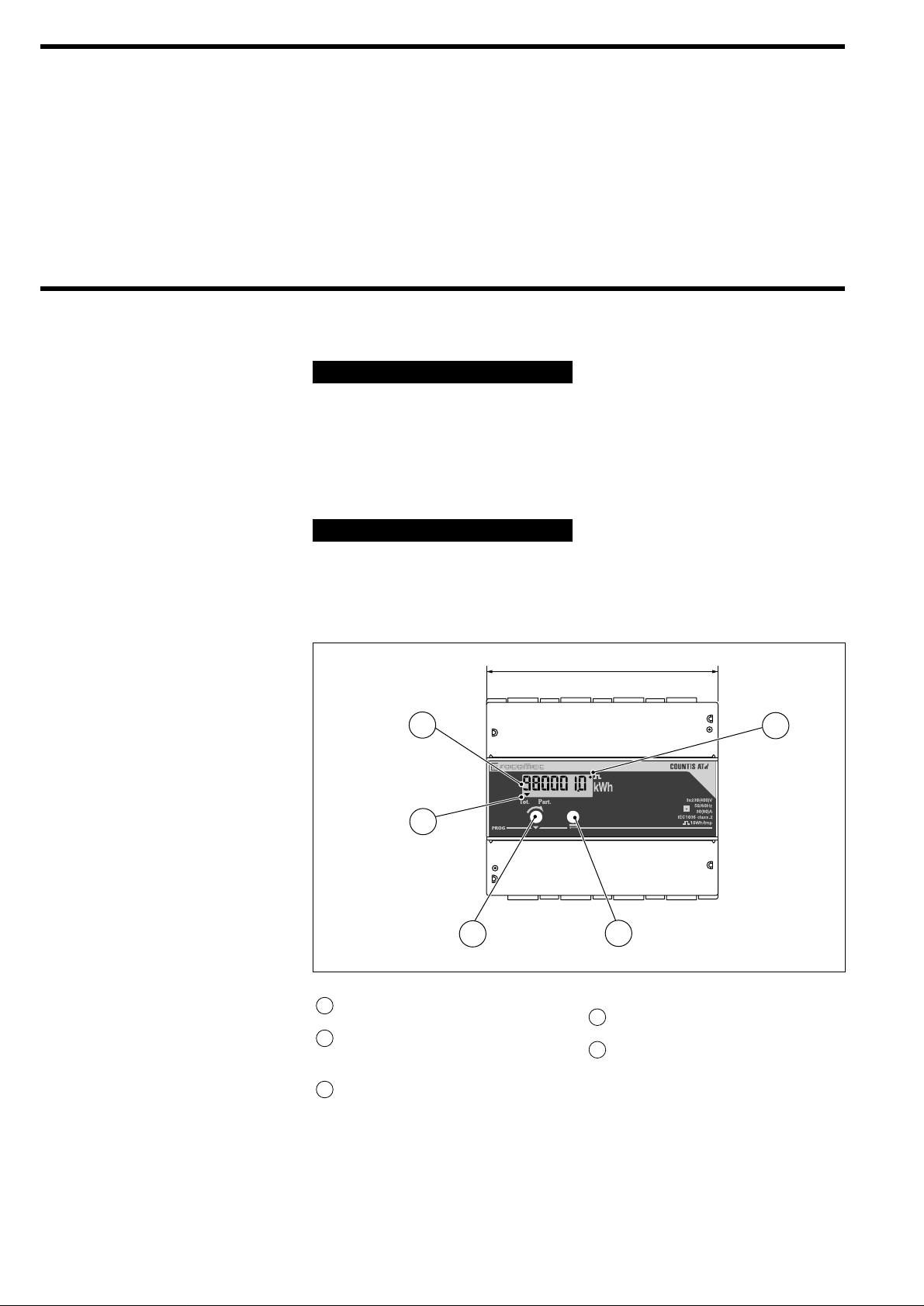

kWh consumption display
Flashing icon indicating incorrect

connection
Total and partial display, or

scrolling in programming mode

Confirm programming
Consumption indicator

(10Wh/pulse)

COUNT 058B

FUNCTIONS

PRESENTATION

1

2

3

1

2

3

126

4

4

5

5

SOCOMEC - Réf. : 875 452A 11

ENGLISH

INSTALLATION

The Countis A Td is fitted on a DIN rail,
mounting plate or on the front of a
control panel with a special mounting
kit. (Please contact us for more infor­mation)

• avoid proximity to systems which ge­nerate electromagnetic interference

• avoid vibrations with accelerations
in excess of 1 G for frequencies
below 60 Hz.

To guarantee optimal operation, it is
recommended to use this equipment
at -5 to 45 °C with maximum relative
humidity of 85 %.

To avoid damage to the device please
ensure the following points are res­pected before connecting:

• the indications on the case,

• power supply for model 230:

230V AC phase/phase +/- 15%, or
power supply for model 400:
400V AC phase/phase +/-20%,

• 60 Hz network,

• 80A maximum current,

• minimum cable section.

MECHANICAL ENVIRONMENT

CLIMATIC ENVIRONMENT

SAFETY INSTRUCTIONS

12 SOCOMEC - Réf. : 875 452A

NB:

This method offers several connection
possibilities for current and voltage.
Cables can be passed through the
device for the current, whilst other
cables can be used for the voltage
connected to their respective termi­nals.

Recommendation:

Cables should follow the direction
indicated by the arrows on the enclo­sure.
The use of 500 mA gG fuses is
recommended for voltage input pro­tection when using specific cable for
voltage.

COUNT 063B GB

The Countis ATd has two connection
modes for current and voltage.

Remove the two covers to access the
terminals.

TERMINAL-FREE CONNECTION

ELECTRICAL CONNECTIONS

• Single-phase (1 BL):

- Current measurement:
Pass cable through I1 and IN.

- Voltage measurement:
Perforate cable insulation for cable
passing through I1 and IN, or
connect V1 and VN.

NB: It is imperative to use cable with
a maximum section of 2.5mm2bet­ween terminals V2 and VN.

•

Two-phase (2BL):

- Current measurement:
Pass cable through I1 and I2.

- Voltage measurement:
Perforate cable insulation for cable
passing through I1 and I2, or
connect V1 and V2.

•

Three-phase (balanced) with or
without neutral (3 or 4 BL)

- Current measurement:
Pass cable through I1.

- Voltage measurement:
Connect V1, V2, V3 and VN
(if neutral is distributed).

•

Three-phase (unbalanced) with
or without neutral (3 or 4 NBL)

- Current measurement:
Pass cables through I1, I2, I3 and
IN (if neutral is distributed).

- Voltage measurement:
Perforate cable insulation for
cables passing through I1, I2, I3
and IN (if neutral is distributed),
or connect V1, V2, V3 and VN
(if neutral is distributed).

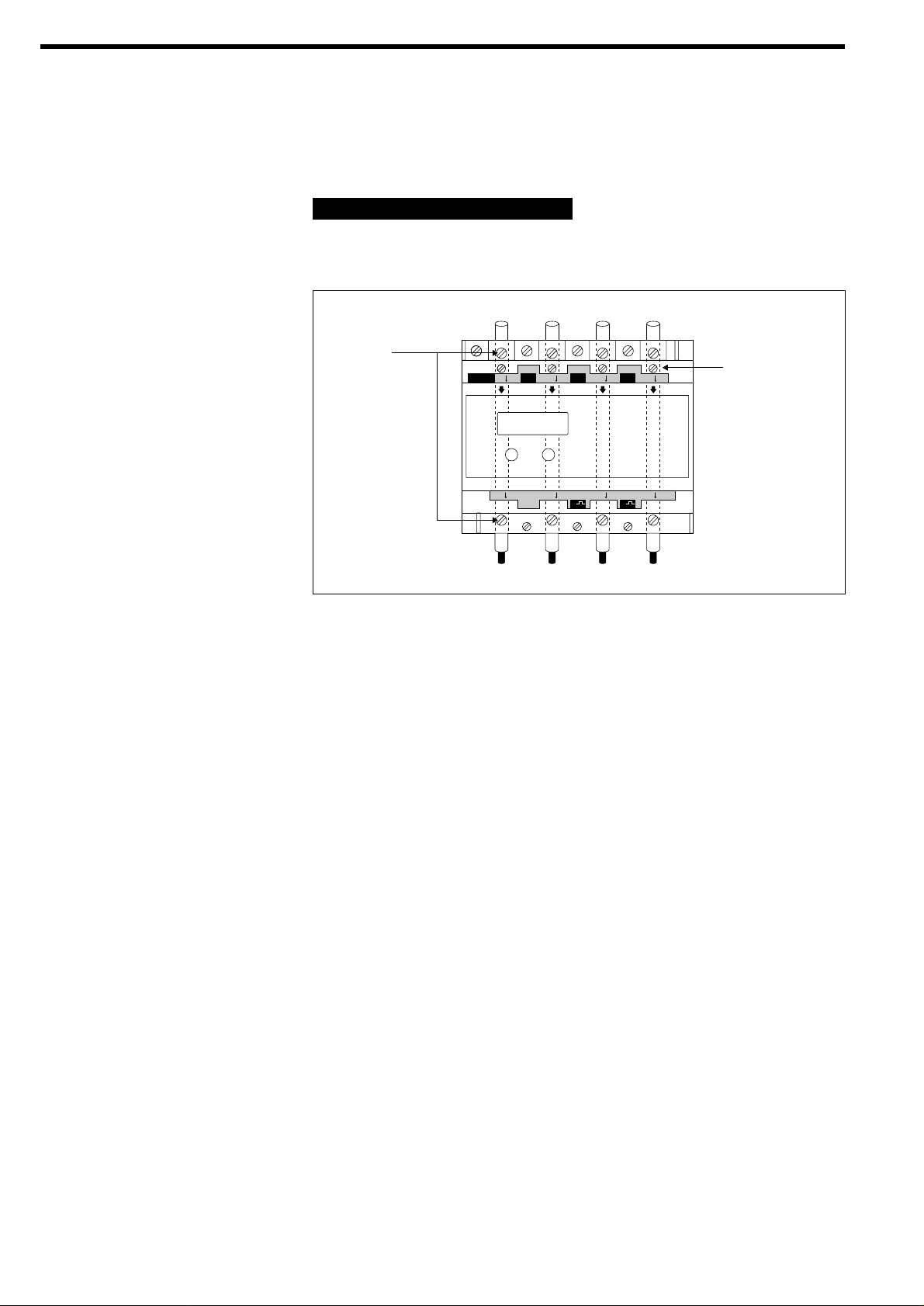

Tighten
terminal
screws to
trap cable

VN

IN I1 I2 I3

POWER

V1 V2 V3IN I1 I2 I3

100 Wh

1

Tighten
screws to
perforate
cable insulation

100 Wh

2

SOCOMEC - Réf. : 875 452A 13

ENGLISH

Remove the two covers to access the
terminals.

For optimal operation use cable
connections with the following
sections:

A reed relay (100 V - 0,5 A - 10 VA)
available on the Countis ATd provides
a pulse for active energy, the value
being fixed at 100 Wh. The duration
can be programmed (see § program­ming).

4mm2(flexible and rigid) from 0 to 32A,
10mm2(flexible and rigid) from 32 to 63A,
16mm

2

(flexible and rigid) from 63 to 80A.

COUNT 064B GB

SCREW-IN CONNECTION

Recommendation:

Cables should follow the direction
indicated by the arrows on the enclo­sure.
The use of 500 mA gG fuses is
recommended for voltage input pro­tection when using specific cable for
voltage.

• Single-phase (1 BL):

- Current measurement:
Connect top and bottom of I1.

- Voltage measurement:
Connect terminals V1 and VN.

NB: It is imperative to use cable with
a maximum section of 2.5mm2bet­ween terminals V2 and VN.

•

Two-phase (2BL):

- Current measurement:
Connect top and bottom of I1
and I2.

- Voltage measurement:
Connect terminals V1 and V2.

•

Three-phase (balanced) with or
without neutral (3 or 4 BL):

- Current measurement:
Connect top and bottom of I1.

- Voltage measurement:
Connect V1, V2, V3 and VN (if
neutral is distributed).

•

Three-phase (unbalanced) with
or without neutral (3 or 4 NBL):

- Current measurement:
Connect top and bottom of I1, I2,
I3 and IN (if neutral is distributed).

- Voltage measurement:
Connect V1, V2, V3 and VN
(if neutral is distributed).

PULSE OUTPUT

COUNT 072A

Tighten terminal screws
to trap cable

VN

IN I1 I2 I3

POWER

V1 V2 V3IN I1 I2 I3

100 Wh

1

100 Wh

2

Tighten
terminal screws
to trap cable

VN

POWER

V1 V2 V3IN I1 I2 I3

IN I1 I2 I3

100 Wh

1

100 Wh

2

14 SOCOMEC - Réf. : 875 452A

PROGRAMMING

KEYS INSTRUCTIONS

+

Press for approx. 3 seconds to access
programming mode password

To enter code 167

To confirm code and access network
type programming

To select 3-4 nbL network type
(unbalanced three-phase), 3-4 bL
(balanced three-phase with 1 CT), 1 bL
(single-phase) and 2 bL (two-phase
with 1 CT)

To confirm network type and proceed
to impulse duration setting (PLS)

To select pulse duration from set list
(60, 100, 200, 300, 400, 500, 600,
700, 800 and 900 ms)

To set duration and proceed to partial
meter reset (rSEt)

To select ‘rSEt nO’ (no reset to zero)
and ‘rSEt YES’ (reset to zero)

To confirm reset to zero and return to
network type programming

To quit programming.

+

NB:

Programming quits automatically if no
key is pressed after a 25-second
interval.

SOCOMEC - Réf. : 875 452A 15

ENGLISH

Current and voltage connection (max. 10.5mm):

• via terminal-free cable: 25mm

2

max.

• terminals: from 4m2to 50mm

2

TECHNICAL CHARACTERISTICS

Operating temperature: -5° to +45°C
Storage temperature: -20° to +70°C

PULSE OUTPUTS

OPERATING CONDITIONS

Reed relay 100 V DC - 0.5A - 10 VA
Pulse duration: 60 to 900ms
Maximum number of operations: 5 x 107/ 10 V DC/10mA
Fixed pulse value: 100 Wh

Relative humidity: 85 %

Voltage and pulse output connection: 1 to 6mm2(flexible cable)

and 1.5 to 10mm2(rigid cable)

Weight: 700 gr.

Display: 7-digit green LCD

FRONT FACE

INPUTS

CURRENT

Maximum measured current: 80A
Minimum measured current: 800mA
Overload:

• permanent: 80A

• intermittent: 30 Imax / 10ms

VOLTAGE

Consumption: ≤ 2VA

Active energy accuracy: IEC 61036 / Class 2
EC Marking: EN 50081-2

EN 50082-2

IEC 61000-4-2/3-4-5-6-11

STANDARDS

Operating conditions: IEC 60068-2-6

IEC 60669-1 and 60699-2

CASE

NB:

The Countis ATd is self-supplied via
voltage inputs V1 and V2.

IP index: IP40 (front panel) and IP20 (case)

Dimensions: 7 modules (7 x 18 mm)

Consumption:

• screw-in cables: ≤ 2.5 VA

• terminal-free cables: ≤ 0.1 VA

Measurement range (Ph/Ph):

• 230V AC ± 20% (230 model)

• 400V AC ± 15% (400 model)

Frequency: 50/60 Hz ± 2Hz

16 SOCOMEC - Réf. : 875 452A

VORAUSGEHENDE KONTROLLEN

ALLGEMEINE HINWEISE

Bei Empfang des Gerätes Countis ATd
muß folgendes überprüft werden:

• Zustand der Verpackung,

• Sind Transportschäden zu melden?

• Entspricht der Packungsinhalt Ihrer

Bestellung?

Empfehlung:

Für die Sicherheit von Personen und
Anlagen lesen Sie dieses Handbuch
aufmerksam durch, bevor das Gerät
in Betrieb genommen wird.

• Die Verpackung enthählt das Gerät
ausgestattet mit 2 Anschlußab-
deckungen,

• Eine Bedienungsanleitung ist bei­gelegt.

Der Countis ATd ist ein Wirkenergie­zähler mit einem direkten Stromein­gang 80 A. Dieses Gerät entspricht
der Norm IEC 61036 Klasse 2 und
ermöglicht die direkte Ablesung des

Gesamt- und Partiellverbrauchs über
eine LCD-Anzeige. Er ist vollständig
konfigurierbar und verfügt über einen
100 Wh Impulsausgang.

Das Countis ATd ist in einem modula­ren Gehäuse (7 Module) eingebaut.
Die Anzeige und die Tasten erlauben
eine anwenderfreundliche Bedienung.

Anzeige der kWh
Blinkzeichen bei falschem

Anschluß
Anzeige des Gesamt- oder

Partiellverbrauchs oder Ablauf
der Konfigurationsparameter

Bestätigung der Konfiguration
Leuchtanzeige für den Energie-

bedarf (10 Wh/Impuls)

COUNT 058B

FUNKTIONEN

DARSTELLUNG

1

2

3

1

2

3

126

5

4

4

5

SOCOMEC - Réf. : 875 452A 17

DEUTSCH

INSTALLATION

Das Countis ATd wird auf eine DIN­Schiene einer Platine oder auf der
Vorderseite von Schränken befestigt.
Das erforderliche Zubehör für die
Befestigung des Gerätes ist auf
Anfrage erhältlich.

• Vermeiden Sie die Nähe von
Systemen, die elektromagnetische
Störungen erzeugen können.

• Vermeiden sie außerdem Schwing-
ungen mit Beschleunigungen von
über 1 G bei Frequenzen unter 60 Hz.

Eine Umgebungstemperatur von - 5°
bis 45 °C und eine relative Luftfeuch­tigkeit unter 85 % sichern einen opti­malen Betrieb des Gerätes.

Um jegliche Beschädigung des Ge­rätes zu vermeiden, beachten Sie
bitte folgendes:

• die Angaben auf dem Gehäuse des
Gerätes,

• die Versorgungsspannung 230 V AC
Phase/Phase ± 15 % für die Ver-

sionen 230 oder 400 V AC Phase/
Phase ± 20 % für die Version 400,

• die Netzfrequenz 50/60 Hz,

• den Höchststrom von 80 A

• den Mindestquerschnitt der Kabel.

MECHANISCHE BEDINGUNGEN

KLIMATISCHE BEDINGUNGEN

SICHERHEITSANWEISUNGEN

18 SOCOMEC - Réf. : 875 452A

• Einphasig (1BL):

- Messung der Stromwerte:
Kabelführung durch I1 und IN.

- Messung der Spannungswerte:
Durchbohrung der Ummantelung des
durchgehenden Kabels (durch I1 und
IN) oder Anschluß von V1 und VN.

Hinweis: beim Anschluß des Leiters
zwischen den Klemmen V2 und VN
beachten Sie einen maximalen
Querschnitt von 2,5 mm2.

•

Zweiphasig (2BL):

- Messung der Stromwerte:
Kabelführung durch I1 und I2.

- Messung der Spannungswerte:
Durchbohrung der Ummantelung der
durchgehenden Leiter (durch I1 und
I2) oder Anschluß von V1 und V2.

Bemerkung:

Diese Methode erlaubt vielfältige
Anschlußmöglichkeiten für Strom und
Spannung, u.a. Durchang der Kabel
durch das Gehäuse für die Ströme
und Einsatz anderer Kabel für die
Spannungen mit Anschluß an die
jeweiligen Klemmen.

Empfehlung:

Bei der Kabeldurchführung beachten
Sie die richtungsweisende Pfeile auf
dem Gehäuse.
Beim Einsatz von spezifischen Leitern
für die Spannungen ist es ratsam, die
Spannungseingänge durch eine gG­Sicherung von 500 mA zu schützen.

• Dreiphasig gleichbelastet mit

oder ohne MP-Leiter (3 oder 4 BL):

- Messung der Stromwerte:
Kabelführung durch I1.

- Messung der Spannungswerte:
Anschluß von V1, V2, V3 und VN
(mit MP-Leiter).

•

Dreiphasig ungleich belastet mit
oder ohne MP-Leiter (3 oder 4
NBL):

- Messung der Stromwerte:
Kabelführung durch I1, I2, I3 und
IN (mit MP-Leiter).

- Messung der Spannungswerte:
Durchbohrung der Ummantelung
der durchgehenden Leiter (durch
I1, I2, I3 und IN (mit MP-Leiter)
oder Anschluß von V1, V2, V3 und
VN (mit MP-Leiter).

COUNT 063B D

Das Countis ATd verfügt über ein
doppeltes Anschlußprinzip für die
Ströme und die Spannungen.

Der Zugang zu den Anschlußklemmen
ist nach Anheben der 2 Abdeckungen
möglich.

MIT DURCHGEHENDEN LEITERN

ANSCHLUSS

Schraubklemmen

zur Befestigung
der Kabel

VN

V1 V2 V3IN I1 I2 I3

IN I1 I2 I3

POWER

1

Schraubklemmen
zur Durchbohrung
der Ummantelung

100 Wh

100 Wh

2

SOCOMEC - Réf. : 875 452A 19

DEUTSCH

Der Zugang zu den Anschlußklemmen
ist nach Anheben der 2 Abdeckungen
möglich.

Für optimale Betriebsbedingungen,
empfehlen wir folgende Kabelquer­schnitte:

• 4 mm2(flexible und starr)
von 0 bis 32 A

Das Countis ATd erzeugt einen
Impuls über ein Relais (100 V - 0,5 A

- 10 VA) für die Wirkenergie 100 Wh;

die Dauer ist konfigurierbar (siehe

§ Konfiguration).

• 10 mm2(flexible und starr)

von 32 bis 63 A

• 16 mm2(flexible und starr)
von 63 bis 80 A

COUNT 064B

MIT DURCHTRENNTEN LEITERN

Empfehlung:

Bei der Kabeldurchführung beachten
Sie die Hinweise auf dem Gehäuse.
Beim Einsatz von spezifischen Leitern
für die Spannungen ist es ratsam, die
Spannungseingänge durch eine gG­Sicherung von 500 mA zu schützen.

• Einphasig (1BL)

- Messung der Stromwerte:
Anschluß von I1 auf beiden Seiten
des Gehäuses.

- Messung der Spannungswerte:
Anschluß von V1 und VN.

Hinweis: beim Anschluß des Leiters
zwischen den Klemmen V2 und VN
beachten Sie einen maximalen
Querschnitt von 2,5 mm2.

•

Zweiphasig (2BL)

- Messung der Stromwerte:
Anschluß von I1 und I2 auf beiden
Seiten des Gehäuses.

- Messung der Spannungswerte:
Anschluß von V1 und V2.

•

Dreiphasig gleichbelastet mit
oder ohne MP-Leiter (3 oder 4 BL):

- Messung der Stromwerte:
Anschluß von I1 auf beiden Seiten
des Gehäuses.

- Messung der Spannungswerte:
Anschluß von V1, V2, V3 und VN
(mit MP-Leiter).

•

Dreiphasig ungleich belastet mit
oder ohne MP-Leiter (3 oder 4
NBL):

- Messung der Stromwerte:
Anschluß von I1, I2, I3 und IN auf
beiden Seiten des Gehäuses (mit
MP-Leiter).

- Messung der Spannungswerte:
Anschluß von V1, V2, V3 und VN
(mit MP-Leiter).

IMPULSAUSGANG

COUNT 072A

Schraubklemmen zur
Befestigung der Kabel

VN

IN I1 I2 I3

POWER

V1 V2 V3IN I1 I2 I3

100 Wh

1

100 Wh

2

Schraubklemmen
zur Durchbohrung
der Ummantelung

VN

POWER

V1 V2 V3IN I1 I2 I3

IN I1 I2 I3

100 Wh

1

100 Wh

2

20 SOCOMEC - Réf. : 875 452A

KONFIGURATION

TASTE BEFEHL

+

ca. 3 Sekunden lang gedrückt halten:
Eingabe des Paßwortes

Eingabe des Codes 167

Bestätigung des Codes und Zugang
zur Konfigurationsebene der Netzart

Einstellung der Netzart 3-4 nbL (drei­phasig, ungleiche Belastung), 3-4 bL
(dreiphasig, gleiche Belastung mit
1 Stromwandler), 1 bL (einphasig) und
2 bL (zweiphasig mit 1 Stromwandler)

Bestätigung der Einstellung und
Zugang zur Konfigurationsebene der
Impulsdauer (PLS)

Auswahl der Impulsdauer: 60, 100,
200, 300, 400, 500, 600, 700, 800
oder 900 ms

Einstellung der Impulsdauer und Zu­gang zur Rückstellung des Teilzählers
(rSEt)

Die Rückstellung bestätigen ‘rSEt
YES’ oder nicht ‘rSEt nO’

Die Rückstellung bestätigen und
Rückkehr zur Netzkonfiguration

Die Konfigurationsebene verlassen

+

Hinweis:

Nach 25 Sekunden wird dieses
Verfahren automatisch beendet.

SOCOMEC - Réf. : 875 452A 21

DEUTSCH

Anschluß von Strom (max. Ø 10,5 mm):

• Kabeldurchgang: max. 25 mm

2

• Anschlußklemmen: von 4 mm2bis 50 mm

2

TECHNISCHE DATEN

Betriebstemperatur: - 5 bis + 45 °C
Lagerungstemperatur: - 20 bis + 70 °C

IMPULSAUSGANG

BETRIEBSBEDINGUNGEN

Reed-Relais: 100 V DC - 0,5 A - 10 VA
Impulsdauer: 60 bis 900 ms
Max. Anzahl der Schaltspiele: 5 x 107bis 10 V DC/10 mA
Impulswertigkeit festgesetzt auf: 100 Wh

Relative Luftfeuchtigkeit: 85 %

Anschluß des Impulsausgangs und Spannungen: 1 bis 6 m m2(flexible Kabel)

und 1,5 bis 10 mm2(starre Kabel)

Gewicht: 700 g.

LCD grün 7 Digits

FRONTSEITE

EINGÄNGE

STROM

Gemessener Höchststrom: 80 A
Gemessener Minimalstrom: 800 mA

Überlast:

• dauernd: 80 A

• kurzfristig: 30 Imax während 10 ms

SPANNUNG

Bedarf: ≤ 2 VA

Genauigkeit der Wirkenergie: IEC 61036 Klasse 2
CE-Markierung: EN 50081-2

EN 50082-2

IEC 61000-4-2/3-4-5-6-11

NORMEN

Betriebsbedingungen: IEC 60068-2-6

IEC 60669-1 und 60669-2

GEHÄUSE

Hinweis:

Selbstversorgung des Countis Atd
über die Spannungseingänge (V1 und
V2).

Schutzgrad: Frontseite IP40 und Gehäuse IP20

Abmessungen: 7 Module (7 x 18 mm)

Bedarf:

• durchtrennte Kabel: ≤ 2,5 VA

• durchgehende Kabel: ≤ 0,1 VA

Meßbereich (Ph/Ph):

• 230 V AC: ± 20 %

• 400 V AC: ± 15 %

Frequenz: 50/60 Hz ± 2 Hz

22 SOCOMEC - Réf. : 875 452A

OPERAZIONI PRELIMINARI

INFORMAZIONI GENERALI

Al momento del ricevimento della
scatola contenente il Countis Atd, è
necessario verificare i seguenti punti:

• lo stato dell’imballo;

• la presenza di danneggiamenti o

rotture dovuti al trasporto;

• se il numero di riferimento dell’ap-
parecchio è conforme a quello della
richiesta;

Prescrizioni:

Per la sicurezza del personale e del
materiale, è indispensabile leggere
attentamente il contenuto del presente
libretto prima della messa in servizio.

• se l’imballo comprende il prodotto
dotato di due coprimorsetti;

• la presenza del libretto di istruzione
originale.

Il Countis ATd è un contatore trifase
di energia attiva con ingresso diretto
per correnti fino a 80 A. Questo pro­dotto, conforme alla CEI 61036 in
classe 2, assicura una lettura diretta

dei consumi totali e parziali a partire
da un display LCD. E’ interamente
configurabile e possiede una uscita
ad impulsi fissa ogni 100 Wh.

Il Countis ATd è realizzato in una
contenitore modulare da 7 moduli ed è
dotato di un display e di una tastiera.

Visualizzazione dei consumi
in kWh

Pittogrammi lampeggianti se
collegamento non corretto

Visualizzazione del totale e del
parziale o scorrimento in modo
programmazione

Convalida della programmazione
Punti luminosi per l’indicazione

del consumo (10 Wh/impulso)

COUNT 058B

FUNZIONI

PRESENTAZIONE

1

2

3

1

2

126

5

4

4

5

3

SOCOMEC - Réf. : 875 452A 23

ITALIANO

INSTALLAZIONE

Il Countis Atd viene installato su guida
DIN su una piastra o a richiesta, fron­tequadro per mezzo di un kit di fis­saggio specifico non incluso di serie
(contattarci).

• evitare la prossimità con sistemi
generatori di perturbazioni elettro­magnetiche.

• evitare le vibrazioni che comportano
delle accelerazioni superiori a 1 G
per delle frequenze inferiori a 60 Hz.

Per garantire un funzionamento otti­male, è necessario utilizzare questo
apparecchio da - 5° a +45 °C con una
umidità relativa che non superi l’85 %.
La temperatura di stoccaggio invece
è compresa tra - 20 °C e + 70 °C.

Per evitare qualsiasi deterioramento
dell’apparecchio, è necessario, prima
di collegarlo, verificare che:

• siano rispettate le indicazioni ripor­tate sulla targhetta di identificazione;

• la tensione di alimentazione sia di
230 Vac fase/fase ± 15 % per la
versione 230V oppure 400 V ac fase/
fase ± 20 % per la versione 400V.

• la frequenza di rete sia 50/60 Hz

• la corrente massima in ingresso sia

di 80 A

• la sezione minima dei cavi non sia
inferiore a quella indicata nelle spe­cifiche tecniche.

CARATTERISTICHE MECCANICHE

CARATTERISTICHE AMBIENTALI

DISPOSIZIONI DI SICUREZZA

24 SOCOMEC - Réf. : 875 452A

• Monofase (1 BL):

- misura delle correnti:
Passaggio di un cavo in I1 e IN.

- Misura delle tensioni:
Perforazione dell’isolante del cavo
passante per I1 e IN o collegamento
di V1 e VN.

Nota: E’ indispensabile collegare
un filo di una sezione massima di
2,5 mm2tra i morsetti V2 e VN.

•

Bifase (2BL):

- Misura delle correnti:
Passaggio di un cavo in I1 e I2.

- Misura delle tensioni:
Perforazione dell’isolante dei cavi
passante per I1 e I2 o collegamento
di V1 e V2.

Nota:

Questo metodo permette di combi­nare i collegamenti di corrente con
quelli di tensione in quanto dai fori
passanti degli ingressi di corrente è
possibile derivare i rispettivi ingressi
di tensione.

Prescrizioni:

Il senso del passaggio dei cavi deve
seguire le frecce indicate sulla scatola.
Al momento dell’utilizzazione di fili
specifici per le tensioni, si consiglia
comunque di proteggere le entrate di
tensione con dei fusibili gG di 500mA.

• Trifase equilibrato con o senza

neutro (3 o 4 BL):

- Misura delle correnti:
Passaggio di un cavo in I1.

- Misura delle tensioni:
Collegamento di V1, V2, V3 e VN
(se il neutro è distribuito).

•

Trifase disequilibrato con o senza
neutro (3 o 4 NBL):

- Misura delle correnti:
Passaggio dei cavi in I1, I2, I3 e IN
(se il neutro è distribuito).

- Misura delle tensioni:
Perforazione dell’isolante dei cavi
passante per I1, I2, I3 e IN (se il
neutro è distribuito) o collegamento
di V1, V2, V3 e VN (se il neutro è
distribuito).

COUNT 063B I

Le Countis ATd è dotato di un doppio
principio di collegamento per gli
ingressi di corrente e di tensione:
connessione a fori passanti e morset­tiera standard

L’accesso ai morsetti avviene tramite
il sollevamento dei 2 coprimorsetti.

COLLEGAMENTO A FORI PASSANTI

COLLEGAMENTO

Morsetto
da stringere
per bloccare

VN

V1 V2 V3IN I1 I2 I3

il cavo

IN I1 I2 I3

POWER

1

Morsetto
da stringere
per perforare
l’isolante

100 Wh

100 Wh

2

SOCOMEC - Réf. : 875 452A 25

ITALIANO

L’accesso ai morsetti avviene tramite
il sollevamento dei 2 coprimorsetti.

Per assicurare un funzionamento
ottimale, si raccomanda di utilizza­re dei cavi aventi le seguenti sezio­ni minime:

• 4 mm2(sia cavo flessibile che rigido)

Il Countis ATd utilizzando un relais
reed (100 V - 0,5 A - 10 VA) possiede
una uscita ad impulso per l’energia
attiva il cui peso è fissato ogni 100Wh
mentre la sua durata é configurabile
da 100 a 900ms (vedere § program­mazione).

per correnti da 0 fino a 32 A

• 10 mm2(sia cavo flessibile che rigido)
per correnti da 32 fino a 63 A

• 16 mm2(sia cavo flessibile che rigido)
per correnti da 63 fino a 80 A

COUNT 064B

COLLEGAMENTO ATTRAVERSO MORSETTIERE STANDARD

Prescrizioni:

Il senso del passaggio dei cavi deve
seguire le frecce indicate sulla scatola.
Al momento dell’utilizzazione di fili
specifici per le tensioni, si consiglia
comunque di proteggere le entrate di
tensione con dei fusibili gG di 500mA.

• Monofase (1BL):

- Misura delle correnti:
Collegamento dei due lati della
scatola di I1.

- Misura delle tensioni:
Collegamento dei morsetti V1 e VN.

Nota: E’ indispensabile collegare
un filo di una sezione minima di
2,5 mm2tra i morsetti V2 e VN.

•

Bifase (2BL):

- Misura delle correnti:
Collegamento dei due lati della
scatola di I1 e I2.

- Misura delle tensioni:
Collegamento dei morsetti V1 e V2.

•

Trifase equilibrato con o senza
neutro (3 o 4 BL):

- Misura delle correnti:
Collegamento dei due lati della
scatola di I1.

- Misura delle tensioni:
Collegamento dei morsetti V1, V2,
V3 e VN (se il neutro è distribuito).

•

Trifase disequilibrato con o senza
neutro (3 o 4 NBL):

- Misura delle correnti:
Collegamento dei due lati della
scatola I1, I2, I3 e IN (se il neutro
è distribuito).

- Misura delle tensioni:
Collegamento dei morsetti V1, V2,
V3 e VN (se il neutro è distribuito).

USCITA AD EMISSIONE DI IMPULSI

COUNT 072A

Morsetto da stringere
per bloccare il cavo

VN

IN I1 I2 I3

POWER

V1 V2 V3IN I1 I2 I3

100 Wh

1

100 Wh

2

Morsetto
da stringere
per perforare
l’isolante

VN

POWER

V1 V2 V3IN I1 I2 I3

IN I1 I2 I3

100 Wh

1

100 Wh

2

26 SOCOMEC - Réf. : 875 452A

PROGRAMMAZIONE

TASTO ISTRUZIONE

+

Per circa almeno 3 secondi per acce­dere all’introduzione del ed inserire il
codice di accesso

Per inserire il codice accesso 167

Per convalidare il codice ed accedere
alla programmazione del tipo di rete

Per selezionare il tipo di rete:
3-4 nbL (trifase non equilibrata),
3-4 bL (trifase equilibrata con 1 TC TA),
1 bL (monofase) e
2 bL (bifase con 1 TC TA)

Per convalidare la programmazione del
tipo di rete la scelta e passare al para­metro successivo (PLS)

Per selezionare la durata di impulso
in questa lista (60, 100, 200, 300, 400,
500, 600, 700, 800 e 900 ms)

Per programmare la durata e passare
all’ azzeramento del contatore parziale
(rSEt)

Per scegliere tra ‘rSEt nO’ per non
azzerare il contatore parziale e ‘rSEt
YES’ per farlo azzerare

Per convalidare la scelta e ritornare
alla programmazione del tipo di rete

Per terminare la programmazione

+

Nota:

Se nessun tasto viene toccato per
25 secondi la programmazione ter­mina in maniera automatica.

SOCOMEC - Réf. : 875 452A 27

ITALIANO

Collegamenti di corrente e di tensione (Ø massimo 10,5 mm):

• per il collegamento a fori passanti: massima 25 mm

2

• per la morsettiera standard: da 4 mm2a 50 mm

2

CARATTERISTICHE TECNICHE

Temperatura di funzionamento: da - 5 a + 45 °C
Temperatura di stoccaggio: da -20 a +70 °C

USCITA AD IMPULSI

CONDIZIONI DI UTILIZZO

Relais reed: 100 Vdc - 0,5 A - 10 VA
Durata degli impulsi: da 60 a 900 ms
Numero massimo di operazioni: 5 x 107a 10 Vdc/10 mA
Peso degli impulsi fissato a: 100 Wh

Umidità relativa: 85 %

Collegamento dell’uscita ad impulsi: da 1 a 6 mm2(fili flessibili)

e da 1,5 a 10 mm2(fili rigidi)

Peso 700 gr

LCD verde a 7 digit

FRONTALE

ENTRATE

CORRENTE

Corrente massima misurata: 80 A
Corrente minima misurata: 800 mA
Sovraccarico:

• permanente: 80 A

• intermittente: 30 Imax per 10 ms

TENSIONE

Consumo: ≤ 2 VA

Relativa alla precisione sull’energia attiva: CEI 61036 classe 2
Relativa alla marcatura CE: EN 50081-1

EN 50082-2

CEI 61000-4-2/3-4-5-6-11

NORME

Relativa alle condizioni di utilizzo: CEI 60068-2-6

CEI 600669-1 e 600669-2

CONTENITORE

Nota:

Il Countis ATd è autoalimentato dalle
entrate di tensione (V1 e V2)

Indice di protezione: Frontale IP40 e scatola IP20

Dimensioni: 7 moduli (7 x 18 mm)

Consumo

• cavi tagliati: ≤ 2,5 VA

• cavi attraversanti: ≤ 0,1 VA

Campo di misura (Ph/Ph):

• 230 Vac: ± 20 %

• 400 Vac: ±15 %

Frequenza: 50/60 Hz ± 2 Hz

28 SOCOMEC - Réf. : 875 452A

VOORAFGAANDE HANDELINGEN

ALGEMENE INFORMATIE

Bij ontvangst van de doos met de
Countis ATd, moeten de volgende
punten gecontroleerd worden:

• de staat van de verpakking;

• of het product geen schade heeft

geleden tijdens het transport;

Aanbevelingen:

Voor de veiligheid van het personeel
en het materiaal is het van belang
goed kennis te nemen van deze
gebruiksaanwijzing voordat de appa­ratuur in gebruik wordt genomen.

• of de referentie van het apparaat
overeenkomt met de bestelling;

• of de verpakking het product bevat
met 2 doppen over de aansluitklem­men;

• of de gebruiksaanwijzing aanwezig is.

De Countis ATd is een energiemeter
voor het meten van actieve energie
met een 80 A directe ingang. Dit pro­duct voldoet aan de CEI 61036 in
klasse 2, en biedt op een LCD directe

lezing van het totaal- en deelverbruik.
Het is volledig configureerbaar en
beschikt over een pulsuitgang van
100 Wh.

De Countis ATd is opgenomen in een
modulaire kast met 7 modules.
Voor gemakkelijk gebruik is hij uitge­rust met een display en een toetsen­bord.

Aanduiding van het energie­verbruik in KWh

Pictogrammen - knipperen bij
verkeerde aansluiting

Aanduiding totaal-/deelverbruik
of scrollfunctie bij programmeren

Bevestigen van geprogrammeerde
waarden

Displayverlichting (10 Wh/impuls)

COUNT 058B

FUNCTIES

PRESENTATIE

1

2

3

1

2

3

126

5

4

4

5

SOCOMEC - Réf. : 875 452A 29

NEDERLANDS

INSTALLERING

De Countis Atd wordt geïnstalleerd
op de DIN-rail, op een montageplaat
of aan de voorzijde van de kast met
behulp van een speciale bevestigings­kit (ons raadplegen).

• de nabijheid vermijden van systemen
die elektromagnetische storingen
veroorzaken

• trillingen vermijden met snelheden
boven 1 G voor frequenties beneden
60 Hz.

Voor ‘n optimale werking wordt het
aanbevolen dit apparaat te gebruiken
tussen - 5° tot 45 °C met een relatieve
vochtigheid onder 85 %.

Om beschadigingen aan het apparaat
te voorkomen moet men alvorens het
aan te sluiten rekening houden met
de volgende zaken:

• de aanwijzingen op de behuizing

• spanning 230 V AC fase/fase ±

15 % in de versie 230 of 400 V AC
fase/fase ± 20 % in de versie 400.

• netfrequentie 50/60 Hz

• maximum stroom 80 A

• de minimale kabeldiameter.

MECHANISCHE OMGEVING

KLIMAATOMGEVING

VEILIGHEIDSVOORSCHRIFTEN

30 SOCOMEC - Réf. : 875 452A

• Eenfasig (1 BL):

- Stroom meten:
kabel voeren door I1 en IN

- Spanning meten:
isolatie van de door I1 en IN
gevoerde kabel doorboren of aans­luiten van V1 en VN

Let op: brug plaatsen tussen V2 en
VN met behulp van een draad met
maximum doorsnede van 2,5 mm2.

•

Tweefasig (2 BL):

- Stroom meten:
kabel voeren door I1 en I2

- Spanning meten:
isolatie van de door I1 en I2
gevoerde kabel doorboren of aans­luiten van V1 en V2

NB:

Met deze methode is het mogelijk een
combinatie te maken van stroom- en
spanningaansluitingen. Men kan voor
het meten van de stroom de kabels
door het kastje voeren en voor het
meten van de spanningen andere
kabels gebruiken, die dan worden
aangesloten op de respectieve aans­luitklemmen.

Aanbevelingen:

Let op de pijlen op het kastje voor het
doorvoeren van de kabels in de juiste
richting
Bij gebruik van speciale draden voor het
meten van de spanningen adviseren
wij adviseren de spanningsingangen
te beschermen met gG zekeringen
van 0,5 A.

• Gebalanceerde driefasenstroom

met of zonder nul (3 of 4 BL):

- Stroom meten:
kabel voeren door I1

- Spanning meten:
aansluiten van V1, V2, V3 en VN
(indien nulleider voorhanden)

•

Ongebalanceerde driefasenstroom
met of zonder nul (3 of 4 NBL):

- Stroom meten:
kabel voeren door I1, I2, I3 en IN
(indien nulleider voorhanden)

- Spanning meten:
isolatie van de door I1, I2, I3 en IN
(indien nulleider voorhanden)
gevoerde kabel doorboren of aans­luiten van V1, V2, V3 en VN (indien
nulleider voorhanden)

COUNT 063B NL

De Countis ATd heeft een dubbel
aansluitprincipe voor stromen en
spanningen.

Men heeft toegang tot de aansluit­klemmen door de 2 deksels op te
lichten.

MET BEHULP VAN KABELDOORVOER

AANSLUITING

Klemmen­schroeven
aandraaien om

VN

V1 V2 V3IN I1 I2 I3

de kabel vast
te zetten

IN I1 I2 I3

POWER

Klemmen­schroeven
aandraaien om
de kabelisolatie
te doorboren

100 Wh

1

100 Wh

2

SOCOMEC - Réf. : 875 452A 31

NEDERLANDS

Men heeft toegang tot de aansluit­klemmen door de 2 deksels op te
lichten.

Voor een optimale werking, advise­ren we aansluiting met kabels met
een doorsnede van:

De Countis ATd stelt via een relais
(100 V - 0,5 A - 10 VA) een puls ter
beschikking voor de actieve energie
waarvan het gewicht is vastgesteld
op 100 Wh met een configureerbare
duur (zie § programmering).

• 4 mm

2

(soepel en stijf) van 0 tot 32 A

• 10 mm2(soepel en stijf) van 32 tot 63 A

• 16 mm2(soepel en stijf) van 63 tot 80 A

COUNT 064B

DOOR KABELDOORSNIJDING

Aanbevelingen:

Let op de aanduidingen op het kastje
voor het aansluiten van de kabels in
de juiste richting.
Bij gebruik van speciale draden voor het
meten van de spanningen adviseren
wij adviseren de spanningsingangen
te beschermen met gG zekeringen
van 0,5 A.

• Eenfasig (1BL):

- Stroom meten:
I1 langs beide zijden van het kastje
aansluiten

- Spanning meten:
Klemmen V1 en VN aansluiten

NB: Let op: brug plaatsen tussen V2
en VN met behulp van een draad met
maximum doorsnede van 2,5 mm2.

•

Tweefasig (2BL):

- Stroom meten:
I1 en I2 langs beide zijden van het
kastje aansluiten

- Spanning meten:
Klemmen V1 en V2 aansluiten

•

Gebalanceerde driefasenstroom
met of zonder nul (3 of 4 BL):

- Stroom meten:
I1 langs beide zijden van het kastje
aansluiten

- Spanning meten:
Aansluiten van V1, V2, V3 en VN
(indien nulleider voorhanden)

•

Ongebalanceerde driefasenstroom
met of zonder nul (3 of 4 NBL):

- Stroom meten:
I1, I2, I3 en IN (indien nulleider
voorhanden) langs beide zijden van
het kastje aansluiten

- Spanning meten:
Aansluiten van V1, V2, V3 en VN
(indien nulleider voorhanden)

UITGANGEN MET PULSENEMITTOR

COUNT 072A

Klemmenschroeven aandraaien
om de kabel vast
te zetten

VN

IN I1 I2 I3

POWER

V1 V2 V3IN I1 I2 I3

100 Wh

1

100 Wh

2

Klemmenschroeven
aandraaien om
de kabelisolatie
te doorboren

VN

POWER

V1 V2 V3IN I1 I2 I3

IN I1 I2 I3

100 Wh

1

100 Wh

2

32 SOCOMEC - Réf. : 875 452A

PROGRAMMERING

TOETS BEVEL

+

Gedurende ca. 3 seconden om toe­gang te krijgen tot de invoer van de
toegangscode

Om de code 167 in te voeren

Om de code te valideren en toegang
te krijgen tot de programmering van
het nettype

Om het nettype te selecteren 3-4 nbL
(ongebalanceerde driefasen), 3-4 bL
(gebalanceerde driefasen met 1 TC),
1 bL (monofase) en 2 bL (tweefasen
met 1 TC)

Om de programmering van het nettype
te valideren en verder te gaan naar de
pulsduur (PLS)

Voor het kiezen uit een lijst van voor­geprogrammeerde waarden: 60, 100,
200, 300, 400, 500, 600, 700, 800 en
900 ms

Om de duur te programmeren en
door te gaan naar het resetten van de
deelmeter (rSEt)

Voor de selectie van ‘rSEt nO’ om niet
te resetten en ‘rSEt YES’ om wel te
resetten;

Voor bevestiging van de reset en
terugkeer naar de programmerings­modus voor het programmeren van
het nettype.

Om de programmering te verlaten.

+

NB:

Na 25 seconden wordt de program­mering automatisch verlaten.

SOCOMEC - Réf. : 875 452A 33

NEDERLANDS

Aansluiting stroom en spanning (Ø maximum 10,5 mm):

• door kabeldoorvoer: maximum 25 mm

2

• op aansluitklemmen: van 4 mm2tot 50 mm

2

TECHNISCHE KENMERKEN

Bedrijfstemperatuur: - 5 tot + 45 °C
Opslagtemperatuur: - 20 tot + 70 °C

PULSENUITGANG

GEBRUIKSOMSTANDIGHEDEN

Relais reed: 100 V DC - 0,5 A - 10 VA
Pulsenduur: 60 tot 900 ms
Maximum aantal bewegingen: 5 x 107tot 10 V DC/10 mA
Vast pulsengewicht van: 100 Wh

Relatieve vochtigheid: 85 %

Aansluiting op de pulsenuitgang: 1 tot 6 mm2(soepele draad)

en 1,5 tot 10 mm2(stijve draad)

Gewicht: 700 gr

Groene LCD met 7 digits

VOORZIJDE

INGANGEN

STROOM

Maximaal gemeten stroom: 80 A
Minimaal gemeten stroom: 800 mA
Overbelasting:

• permanent: 80 A

• intermittent: 30 Imax gedurende 10 ms

SPANNING

Verbruik: ≤ 2 VA

Met betrekking tot de nauwkeurigheid op de actieve energie:

CEI 61036 klasse 2

Met betrekking tot de CE: EN 50081-2

EN 50082-2

CEI 61000-4-2/3-4-5-6-11

NORMEN

Met betrekking tot de gebruiksomstandigheden: CEI 60068-2-6

CEI 600669-1 en 600669-2

BEHUIZING

N.B:

De Countis ATd is zelfvoedend over
de spanningsingangen (V1 en V2)

Beschermingsindex: Voorzijde IP40 en kast IP20

Afmetingen: 7 modules (7 x 18 mm)

Verbruik:

• bij afgesneden kabels: ≤ 2,5 VA

• bij doorgevoerde kabels: ≤ 0,1 VA

Meetbereik (Ph/Ph):

• 230 V AC: ± 20 %

• 400 V AC: ± 15 %

Frequentie: 50/60 Hz ± 2 Hz

34 SOCOMEC - Réf. : 875 452A

OPERACIONES PREVIAS

INFORMACIONES GENERALES

Al recibir el paquete que contiene el
Countis ATd, será necesario verificar
los aspectos siguientes:

• estado del embalaje;

• que el producto no se haya dañado

durante el transporte;

Recomendaciones:

Para la seguridad del personal y del
material, será imperativo conocer
perfectamente el contenido de este
manual antes de su puesta en funcio­namiento.

• que la referencia del Aparato esté
conforme con su pedido;

• que el embalaje contenga el pro­ducto equipado con 2 cubrebornes;

• el manual de utilización.

El Countis ATd es un contador de
energía activa con de entrada directa
80 A. Este producto, conforme a la
CEI 61036 clase 2, asegura la lectura

directa de consumos totales y par­ciales a partir de un indicador LCD.
Está totalmente configurado y posee
una salida de impulsos fijada a 100 Wh.

El Countis ATd está integrado en una
caja modular 7 módulos.
Para facilitar su utilización está equi­pado con un indicador y un teclado.

Indicador de consumos en KWh
Pictogramas que parpadean

en presencia de una conexión
incorrecta

Visualización total y parcial
o avance de programación

Validación de la programación
Punto luminoso para indicar

el consumo (10 Wh/impulsión)

COUNT 058B

FUNCIONES

PRESENTACIÓN

1

2

3

1

2

3

126

5

4

4

5

SOCOMEC - Réf. : 875 452A 35

ESPAÑOL

INSTALACIÓN

El Countis Atd se instala sobre carril
DIN, en una platina. También se puede
instalar en la parte frontal del armario
a partir de un kit de fijación específica
(consultar).

• evitar la proximidad con los siste­mas generadores de perturbacio­nes electromagnéticas

• evitar las vibraciones que provocan
aceleraciones superiores a 1 G para
frecuencias inferiores a 60 Hz.

Para garantizar un funcionamiento
óptimo, se recomienda su utilización
entre - 5° y 45°C con una humedad
relativa que no sobrepase un 85 %.

Para evitar cualquier deterioro del
aparato, antes de su conexión será
necesario observar:

• las indicaciones de la caja

• la tensión 230 V AC fase/fase ±

15 % en versión 230 o 400 V AC
fase/fase ± 20 % en versión 400.

• la frecuencia de la red 50/60 Hz

• una intensidad máxima de 80 A

• la sección mínima de los cables.

AMBITO MECÁNICO

AMBITO CLIMÁTICO

CONSIGNAS DE SEGURIDAD

36 SOCOMEC - Réf. : 875 452A

• Monofásico(1 BL):

- Medida de las corrientes:
Paso de un cable en I1 y IN.

- Medida de las tensiones:
Perforación del aislamiento
del cable que pasa por I1 y IN
o conexión de V1 y VN.

Nota: Es indispensable conectar
un hilo de una sección máxima de
2,5 mm2entre los bornes V2 y VN.

•

Bifásico (2 BL):

- Medida de las corrientes:
Paso de un cable en I1 y I2.

- Medida de las tensiones:
Perforación del aislamiento de
los cables que pasan por I1 y I2
o conexión de V1 y V2.

Nota:

Este método permite mezclar las
conexiones de intensidad y de la ten­sión. En efecto, se pueden pasar los
cables a través de la caja para las cor­rientes y utilizar otros cables para las
tensiones conexionados en los bornes
respectivos.

Recomendaciones:

El sentido de paso de los cables debe
seguir las flechas indicadas en la caja.
Le aconsejamos proteger las entra­das de tensión con fusibles gG de
500 mA, cuando utilice hilos específi-
cos para las tensiones.

• Trifásico equilibrado con o sin

neutro (3 o 4 BL):

- Medida de las corrientes:
Paso de un cable en I1.

- Medida de las tensiones:
conexión de V1, V2, V3 y VN
(si el neutro está distribuido)

•

Trifásico desequilibrado con
o sin neutro (3 o 4 NBL):

- Medida de las corrientes:
Paso de los cables en I1, I2, I3
e IN (si el neutro está distribuido).

- Medida de las tensiones:
Perforación del aislamiento de los
cables que pasan por I1, I2, I3 y IN
(si el neutro está distribuido)
o conexión de V1, V2, V3 y VN
(si el neutro está distribuido).

COUNT 063B E

El Countis ATd está compuesto de un
doble principio de conexión para las
intensidades y las tensiones.

El acceso a los bornes se realiza
levantando los 2 cubrebornes.

CONEXIÓN POR PASO DE CABLES

CONEXIÓN

Apretar
los bornes
para bloquear

VN

V1 V2 V3IN I1 I2 I3

el cable

IN I1 I2 I3

POWER

1

Apretar
los bornes
para perforar
el aislante

100 Wh

100 Wh

2

SOCOMEC - Réf. : 875 452A 37

ESPAÑOL

El acceso a los bornes se realiza
levantando los 2 cubrebornes.

Para asegurar un funcionamiento
óptimo, le aconsejamos la utiliza­ción de cables de una sección de:

El Countis ATd dispone de una salida
de impulsos para la energía activa,
cuyo valor está fijado en 100 Wh, a
partir de un relé (100 V - 0,5 A - 10 V A)
y cuya duración es configurable (ver

§ programación).

• 4 mm2(flexible o rígido) de 0 a 32 A

• 10 mm

2

(flexible o rígido) de 32 a 63 A

• 16 mm

2

(flexible o rígido) de 63 a 80 A

COUNT 064B E

CONEXIÓN POR EMBORNAMIENTO DE CABLE

Recomendaciones:

El sentido de paso de los cables debe
seguir las flechas indicadas en la caja.
Le aconsejamos proteger las entra­das de tensión con fusibles gG de
500 mA, cuando utilice hilos específi-
cos para las tensiones.

• Monofásico (1 BL):

- Medida de las corrientes:
Conexión de los 2 lados de la caja
de I1.

- Medida de las tensiones:
Conexión de los bornes V1 y VN.

Nota: Es indispensable conectar
un hilo de una sección máxima de
2,5 mm2entre los bornes V2 y VN.

•

Bifásico (2 BL):

- Medida de las corrientes:
Conexión de los 2 lados de la caja
de I1 y I2.

- Medida de las tensiones:
Conexión de los bornes V1 y V2.

•

Trifásico equilibrado con o sin
neutro (3 o 4 BL):

- Medida de las corrientes:
Conexión de los 2 lados de la caja I1.

- Medida de las tensiones:
Conexión de los bornes V1, V2, V3
y VN (si el neutro está distribuido)

•

Trifásico desequilibrado con o sin
neutro (3 o 4 NBL):

- Medida de las corrientes:
Conexión de los 2 lados de la caja
de I1, I2, I3 e IN (si el neutro está
distribuido).

- Medida de las tensiones:
Conexión de los bornes V1, V2, V3
y VN (si el neutro está distribuido).

EMISOR DE IMPULSOS

COUNT 072A

Apretar los bornes para
bloquear el cable

VN

IN I1 I2 I3

POWER

V1 V2 V3IN I1 I2 I3

1

100 Wh

100 Wh

2

Apretar los
bornes para
perforar el
aislante

VN

POWER

V1 V2 V3IN I1 I2 I3

IN I1 I2 I3

100 Wh

1

100 Wh

2

38 SOCOMEC - Réf. : 875 452A

PROGRAMACIÓN

TECLA INSTRUCCIONES

+

Durante al menos 3 segundos para
acceder a la introducción del código
de acceso

Para introducir el código 167

Para validar el código y acceder a la
programación del tipo de red

Para seleccionar el tipo de red 3-4 nbL
(trifásica no equilibrada), 3-4 bL (trifá-
sica equilibrada con 1 TC), 1 bL (mono­fásica y 2 bL (bifásica con 1 TC)

Para validar la programación del tipo
de red y pasar a la duración de impul­siones PLS)

Para seleccionar la duración de im­pulsiones en esta lista: 60, 100, 200,
300, 400, 500, 600, 700, 800 y 900 ms

Para programar la duración y pasar a
la puesta a cero del contador parcial
(rSEt)

Para seleccionar ‘rSEt nO’ y no efec­tuar un regreso a cero y ‘rSEt YES’
para regresar a cero

Para validar la puesta en cero y regre­sar a la programación de tipo de la red.

Para salir de la programación.

+

Nota:

Al cabo de 25 segundos se sale
automáticamente de la programación.

SOCOMEC - Réf. : 875 452A 39

ESPAÑOL

Conexiones de intensidad y tensión (Ø máximo 10,5 mm):

• por pasos de cables: máximo 25 mm

2

• en bornes: de 4 mm2a 50 mm

2

CARACTERÍSTICAS TÉCNICAS

Temperatura de funcionamiento: - 5 a + 45 °C
Temperatura de almacenamiento: - 20 a + 70 °C

SALIDA IMPULSOS

CONDICIONES DE UTILIZACION

Relé herméticamente sellado (reed): 100 V DC - 0,5 A - 10 VA
Duración de los impulsos: de 60 a 900 ms
Número de máximo de operaciones: 5 x 107a 10 V DC/10 mA
Valor de los impulsos fijo a: 100 Wh

Humedad relativa: 85 %

Conexión de la salida de impulsos: 1 a 6 mm2(cable flexible)

y 1,5 a 10 mm2(cable rígido)

Peso: 700 gr.

Indicador: LCD verde con 7 dígitos

PARTE FRONTAL

ENTRADAS

CORRIENTE

Corriente máxima medida: 80 A
Corriente mínima medida: 800 mA
Sobrecarga:

• permanente: 80 A

• intermitente: 30 Imax durante 10 ms

TENSION

Consumo: ≤ 2 VA

Relativa a la precisión sobre la energía activa: CEI 61036 clase 2
Relativa al marcado CE: EN 50081-2

EN 50082-2

CEI 61000-4-2/3-4-5-6-11

NORMAS

Relativa a las condiciones de utilización: CEI 60068-2-6

CEI 600669-1 y 600669-2

CAJA

Nota:

El Countis ATd se autoalimenta a
partir de las entradas de tensión (V1
y V2)

Indice de protección: Cara frontal IP40 y caja IP20

Dimensiones: 7 módulos (7x18 mm)

Consumo:

• cables cortados: ≤ 2,5 VA

• cables que atraviesan: ≤ 0,1 VA

Extensión de medición (F/F):

• 230 V AC: ± 20 %

• 400 V AC: ± 15 %

Frecuencia: 50/60 Hz ± 2 Hz

40 SOCOMEC - Réf. : 875 452A

OPERAÇÕES PRÉLIMINARES

INFORMAÇÕES GERAIS

Na altura da recepção da encomenda
do Countis ATd, é necessário verificar
os seguintes pontos:

• o estado da embalagem;

• o produto não sofreu nenhuma
danificação durante o transporte;

Recomendações:

Para a segurança do pessoal e do
material, convém impregnar-se bem
do conteúdo deste manual antes da
colocação em serviço.

• a referência do Aparelho está em
conformidade com a sua encomenda;

• a embalagem é constituída do pro­duto equipado de 2 tapa-blocos
terminais

• um manual de utilização.

O Countis ATd é um contador de
energia activa com uma entrada
directa 80 A. Este produto, conforme
à CEI 61036 em classe 2, assegura
uma leitura directa dos consumos

totais e parciais a partir de um visua­lizador LCD. É inteiramente confi­gurável e possui uma saída de
impulsões fixa a 100 Wh.

O Countis ATd é integrado numa
caixa modular com 7 módulos. Para
facilitar a sua utilização, é equipado
de um visualizador e de um teclado.

Visualização dos consumos em
kWh

Pictogramas intermitentes
durante uma péssima ligação

Visualização do total e do parcial
ou desfile em programação

Validação da programação
Ponto luminoso para a indicação

do consumo (10 Wh/impulsão)

COUNT 058B

FUNÇÕES

APRESENTAÇÃO

1

2

3

1

2

3

126

5

4

4

5

SOCOMEC - Réf. : 875 452A 41

PORTUGUÊS

INSTALAÇÃO

O Countis ATd instala-se no guia DIN
numa platina ou na fachada de um
armário a partir de um kit de fixação
especial (consulte-nos).

• evite a proximidade com sistemas
generadores de perturbações elec­tromagnéticos

• evite as vibrações com acelerações
superiores a 1 G para frequências
inferiores a 60 Hz.

Para garantir um óptimo funciona­mento, convém utilizar este aparelho
de - 5 °C a 45 °C com uma humidade
relativa que não ultrapassa os 85 %.

Para evitar qualquer deterioração do
aparelho, é necessário, antes de o
ligar, ter cuidado em respeitar:

• as indicações na caixa

• a tensão de alimentação 230 V AC

fase/fase ± 15 % em versão 230 ou
400 V AC fase/fase ± 20 % em
versão 400

• a frequência da rede 50/60 Hz

• uma corrente máxima de 80 A

• a secção mínima dos cabos.

AMBIENTE MECÂNICO

AMBIENTE CLIMÁTICO

INSTRUÇÕES DE SEGURANÇA

42 SOCOMEC - Réf. : 875 452A

• Monofásico (1 BL):

- Medida das correntes:
Passagem de um cabo no l1 e IN.

- Medida das tensões:
Perfuração do isolador do cabo
que passa por l1 e IN ou ligação
de V1 e VN.

Nota: É indispensável ligar um fio
de uma secção máxima de 2,5 mm

2

entre os bornos V2 e VN.

•

Bifásico (2 BL):

- Medida das correntes:
Passagem de um cabo no l1 e l2.

- Medida das tensões:
Perfuração do isolador dos cabos
que passa por l1 e l2 ou ligação de
V1 e V2.

Nota:

Este método permite misturar as
ligações da corrente e da tensão.
Efectivamente, pode-se passar os
cabos através da caixa para as cor­rentes e utilizar outros cabos para as
tensões ligadas nos respectivos blo­cos terminais.

Recomendações:

O sentido de passagem dos cabos
deve seguir as indicações na caixa.
Durante a utilização de fios específicos
para as tensões, convém proteger as
entradas tensão a partir de fusíveis
gG de 500 mA.

• Trifásico com ou sem neutro

equilibrado (3 ou 4 BL):

- Medida das correntes:
Passagem de um cabo no l1.

- Medida das tensões:
Ligação de V1, V2, V3 e VN
(se o neutro for distribuído).

•

Trifásico desequilibrado com
ou sem neutro não equilibrado
(3 ou 4 NBL):

- Medida das correntes:
Passagem dos cabos no l1, l2, l3
e lN (se o neutro for distribuído).

- Medida das tensões: Perfuração
do isolador dos cabos que passa
por l1, l2, l3 e IN (se o neutro for
distribuído) ou ligação de V1, V2,
V3 e VN (se o neutro for distribuído).

COUNT 063B P

O Countis ATd é constituído de um
duplo princípio de ligação para as
correntes e as tensões.

O acesso aos blocos terminais faz-se
levantando as 2 tampas.

LIGAÇÃO POR PASSAGEM DOS CABOS

LIGAÇÃO

Bornos
de apertar
para bloquear

VN

V1 V2 V3IN I1 I2 I3

o cabo

IN I1 I2 I3

POWER

Bornos
de apertar
para perfurar
o isolador

100 Wh

1

100 Wh

2

SOCOMEC - Réf. : 875 452A 43

PORTUGUÊS

O acesso aos blocos terminais faz-se
levantando as 2 tampas.

Para assegurar um óptimo funcio­namento, convém uma ligação dos
cabos de uma secção de:

O Countis ATd põe a disposição a
partir de um relés (100 V - 0,5 A - 10 V A)
uma impulsão para energia activa
cujo peso é fixo a 100 Wh e a duração

é configurável (ver § programação).

• 4 mm

2

(flexível e rígido) de 0 a 32 A

• 10 mm2(flexível e rígido) de 32 a 63 A

• 16 mm2(flexível e rígido) de 63 a 80 A

COUNT 064B P

LIGAÇÃO CORTANDO OS CABOS

Recomendações:

O sentido de passagem dos cabos
deve seguir as indicações na caixa.
Durante a utilização de fios específicos
para as tensões, convém proteger as
entradas tensão a partir de fusíveis
gG de 500 mA.

• Monofásico (1 BL):

- Medida das correntes:
Ligação de ambos os lados da
caixa de l1.

- Medida das tensões:
Ligação dos bornos V1 e VN.

Nota: É indispensável ligar um fio
de uma secção máxima de 2,5 mm

2

entre os bornos V2 e VN.

•

Bifásico (2 BL):

- Medida das correntes:
Ligação de ambos os lados da
caixa de l1 e l2.

- Medida das tensões:
Ligação dos bornos V1 e V2.

•

Trifásico com ou sem neutro
equilibrado (3 ou 4 BL):

- Medida das correntes:
Ligação de ambos os lados da
caixa de l1.

- Medida das tensões:
Ligação dos bornos V1, V2, V3
e VN (se o neutro for distribuído).

•

Trifásico desequilibrado com ou
sem neutro (3 ou 4 NBL):

- Medida das correntes:
Ligação de ambos os lados da
caixa l1, l2, l3 e lN (se o neutro for
distribuído).

- Medida das tensões:
Ligação de V1, V2, V3 e VN
(se o neutro for distribuído).

SAÍDAS PARA EMISSORAS DE IMPULSÕES

COUNT 072A

Apretar los bornes para
bloquear el cable

VN

IN I1 I2 I3

POWER

V1 V2 V3IN I1 I2 I3

100 Wh

1

100 Wh

2

Apretar
los bornes
para perforar
el aislante

VN

POWER

V1 V2 V3IN I1 I2 I3

IN I1 I2 I3

100 Wh

1

100 Wh

2

44 SOCOMEC - Réf. : 875 452A

PROGRAMAÇÃO

TECLA INSTRUÇÕES

+

Durante cerca de 3 segundos para
aceder a introdução da código de
acesso

Para introduzir o código 167

Para validar o código e aceder a pro­gramação do tipo de rede

Para seleccionar o tipo de rede 3-4 nbL
(trifásico não equilibrado), 3-4 bL (tri­fásico equilibrado com 1 TC), 1 bL (mo­nofásico) e 2 bL (bifásico com 1 TC)

Para validar a programação do tipo
de rede e passar a duração de
impulsões PLS)

Para seleccionar a duração de
impulsões nesta lista: 60, 100, 200,
300, 400, 500, 600, 700, 800 e 900 ms

Para programar a duração e colocar
a zero do contador parcial (rSEt)

Para seleccionar ‘rSEt nO’ para não
colocar a zero e ‘rSEt YES’ para colo­car a zero

Para validar a colocação a zero e
voltar a programação do tipo da rede

Para sair da programação

+

Nota:

Passado 25 segundos, saia-se auto­maticamente da programação.

SOCOMEC - Réf. : 875 452A 45

PORTUGUÊS

Ligação corrente e tensão (Ø máximo 10,5 mm):

• por passagens de cabos: máximo 25 mm

2

• nos blocos terminais: de 4 mm2a 50 mm

2

CARACTERÍSTICAS TÉCNICAS

Temperatura de funcionamento: - 5 a + 45 °C
Temperatura de armazenamento: - 20 a + 70 °C

SAÍDA IMPULSÕES

CONDIÇÕES DE UTILIZAÇÃO

Relés reed: 100 V DC - 0,5 A - 10 VA
Duração de impulsões: 60 a 900 ms
Número de manobra no máximo: 5 x 107a 10 V DC/10 mA
Peso de impulsões fixo a: 100 Wh

Humidade relativa: 85 %

Ligação da saída impulsões: 1 a 6 mm2(fio flexível)

e 1,5 a 10 mm2(fio rígido)

Peso: 700 gr

Visualizador: LCD verde com 7 dígitos

FACE DIANTEIRA

ENTRADAS

CORRENTE

Corrente máximo medida 80 A
Corrente mínima medida: 800 mA
Sobrecarga:

• permanente: 80 A

• intermitente: 30 Imax durante 10 ms

TENSÃO

Consumo: ≤ 2 VA

Relativa à precisão na energia activa: CEI 61036 classe 2
Relativa à marcação CE: EN 50081-2

EN 50082-2

CEI 61000-4-2/3-4-5-6-11

NORMAS

Relativa às condições de utilização: CEI 60068-2-6

CEI 60669-1 et 60669-2

CAIXA

Nota:

O Countis ATd é auto-alimentado a
partir das entradas tensão (V1 e V2)

Índice de protecção: Face dianteira IP 40 et caixa IP 20

Dimensões: 7 módulos (7 x 18 mm)

Consumo:

• cabos cortados: ≤ 2,5 VA

• cabos travessões: ≤ 0,1 VA

Extensão de medida (Ph/Ph):

• 230 V AC: ± 20 %

• 400 V AC: ± 15 %

Frequência: 50/60 Hz ± 2 Hz

Référence : 875 452A - 11/2000

SIEGE SOCIAL ET USINES

HEAD OFFICE AND PLANTS

GROUPE SOCOMEC
Interrupteurs industriels et Onduleurs

SOCOMEC S.A.

au capital de 74 650 530 F - 11 380 400 €
R.C. Strasbourg 5484500 149 B
BP 10 - Rue de Westhouse - F-67230 Benfeld
Tél. [phone] - Télécopie 03 88 57 42 60

SOCOMEC

118, av. du Mal de Lattre de Tassigny
F-94132 Fontenay-sous-Bois Cedex
Tél. [phone] - Télécopie 01 48 77 31 12

DIRECTION COMMERCIALE

SALES MANAGEMENT DIVISION

Ce document n’est pas contractuel. La société SOCOMEC
se réserve le droit de modifier sans préavis les caractéris-
tiques dans un souci permanent d’amélioration.

This document is not contractual. SOCOMEC reserves the
right to modify features without prior notice in view of
continued improvements.

COUNT 062A

Systèmes de Coupure et de Protection

Switching and Protection Systems
