socomec COUNTIS AMd, COUNTIS AMt Operating Instructions Manual

COUNTIS AMd / AMt
Notice d’utilisation Operating instructions
Bedienungsanleitung Gebruiksaanwijzing
Instrucciones de servicio Manual de instruções
Istruzioni per l’uso
F
GB
D
SP
P
I
F
Sommaire
OPERATIONS PREALABLES ____________________ 4 INFORMATIONS GENERALES___________________ 4 PRESENTATION _______________________________ 4 INSTALLATION ________________________________ 5
Environnement climatique Consignes de sécurité Raccordement
PROGRAMMATION ____________________________ 6 CARACTERISTIQUES TECHNIQUES _________ 6 - 7
GB
Contents
PRELIMINARY OPERATIONS ___________________ 8 GENERAL INFORMATION ______________________ 8 PRESENTATION _______________________________ 8 INSTALLATION ________________________________ 9
Climatic environment Safety instructions Connections
CONFIGURATION_____________________________ 10 TECHNICAL CHARACTERISTICS __________ 10 - 11
D
Inhaltsverzeichnis
VORAUSGEHENDE KONTROLLEN _____________ 12 ALLGEMEINE HINWEISE ______________________ 12 PRODUKTDARSTELLUNG_____________________ 12 INSTALLATION _______________________________ 13
Klimatische Bedingungen Sicherheitsanweisungen Anschluss
KONFIGURATION_____________________________ 14 TECHNISCHE DATEN _____________________ 14 - 15
NL
Inhoud
VOORAFGAANDE HANDELINGEN _____________ 16 ALGEMENE INFORMATIE _____________________ 16 VOORSTELLING ______________________________ 16 INSTALLATIE _________________________________ 17
Omgevingstemperatuur Instructies m.b.t. de veiligheid Aansluiting
PROGRAMMEREN____________________________ 18 TECHNISCHE EIGENSCHAPPEN __________ 18 - 19
SOCOMEC - Réf. : 875 090A 3
SP
Indice
OPERACIONES PREVIAS______________________ 20 INFORMACIONES GENERALES________________ 20 PRESENTACION ______________________________ 20 INSTALACION ________________________________ 21
Entorno climático Consignas de seguridad Conexión
PROGRAMACION_____________________________ 22 CARACTERISTICAS TECNICAS____________ 22 - 23
P
Indice
OPERAÇÕES PRELIMINARES _________________ 24 INFORMAÇÕES GERAIS ______________________ 24 APRESENTAÇÃO _____________________________ 24 INSTALAÇÃO_________________________________ 25
Meio ambiente Medidas de segurança Ligação
PROGRAMAÇÃO _____________________________ 26 CARACTERÍSTICAS TÉCNICAS____________ 26 - 27
I
Sommario
OPERAZIONI PRELIMINARI ___________________ 28 INFORMAZIONI GENERALI____________________ 28 PRESENTAZIONE_____________________________ 28 INSTALLAZIONE______________________________ 29
Condizioni di utilizzo Prescrizioni di sicurezza Schemi di collegamento
CONFIGURAZIONE ___________________________ 30 CARATTERISTICHE TECNICHE____________ 30 - 31
4 SOCOMEC - Réf. : 875 090A
Pour la sécurité du personnel et du matériel, il est impératif de bien sim­prégner du contenu de cette notice avant la mise en service. Au moment de la réception du colis, il est nécessaire de vérifier les points suivants :
lemballage est bon état,
le produit n’a pas eu de dommage
pendant le transport,
la référ ence de lappareil est confor­me à la commande ;
lemballage comprend le produit ainsi quune notice dutilisation.
OPÉRATIONS PRÉALABLES
INFORMATIONS GÉNÉRALES
PRÉSENTATION
Ces produits sont entièrement confi- gurable (TC jusqu’à 100 A (pour AMt) et durée dimpulsions (de 60 à 900 ms)). En plus, ils mettent à dispo­sition un compteur partiel que lon peut mettre à zéro dans le menu conguration.
Nota :
L’accès à la configuration est limité à la connaissance d’un code d’accès.
Le système Countis est composé de plusieurs produits pour le comptage d’énergie active. Parmi ces produits, nous proposons 2 versions pour le comptage sur des réseaux monopha­sés:
lAMd, compteur d’énergie statique avec une lecture directe en kWh et une entrée courant directe jusqu’à 32 A,
lAMt, compteur d’énergie statique avec une lecture directe en kWh et une entrée courant sur un TC de 5 A.
Afchage des kWh Point lumineux pour lindication
de la consommation (10 Wh / impulsion)
Validation et défilement des paramètres en programmation
Visualisation du compteur total et du compteur partiel, ou défilement des paramètres en programmation.
COUNT 32A
1 2
4 3
1 3
2
4
SOCOMEC - Réf. : 875 090A 5
FRANÇAIS
INSTALLATION
ENVIRONNEMENT CLIMATIQUE
Pour garantir un fonctionnement opti­mal, il est recommandé d’utiliser cet appareil de - 5 °C à + 45 °C avec
une
humidité relative maximum de 85 %.
CONSIGNES DE SECURITE
Pour éviter toute détérioration de lappareil, il est nécessaire avant de le raccorder, de veiller à respecter :
les indications sur le boîtier,
AMd AMt

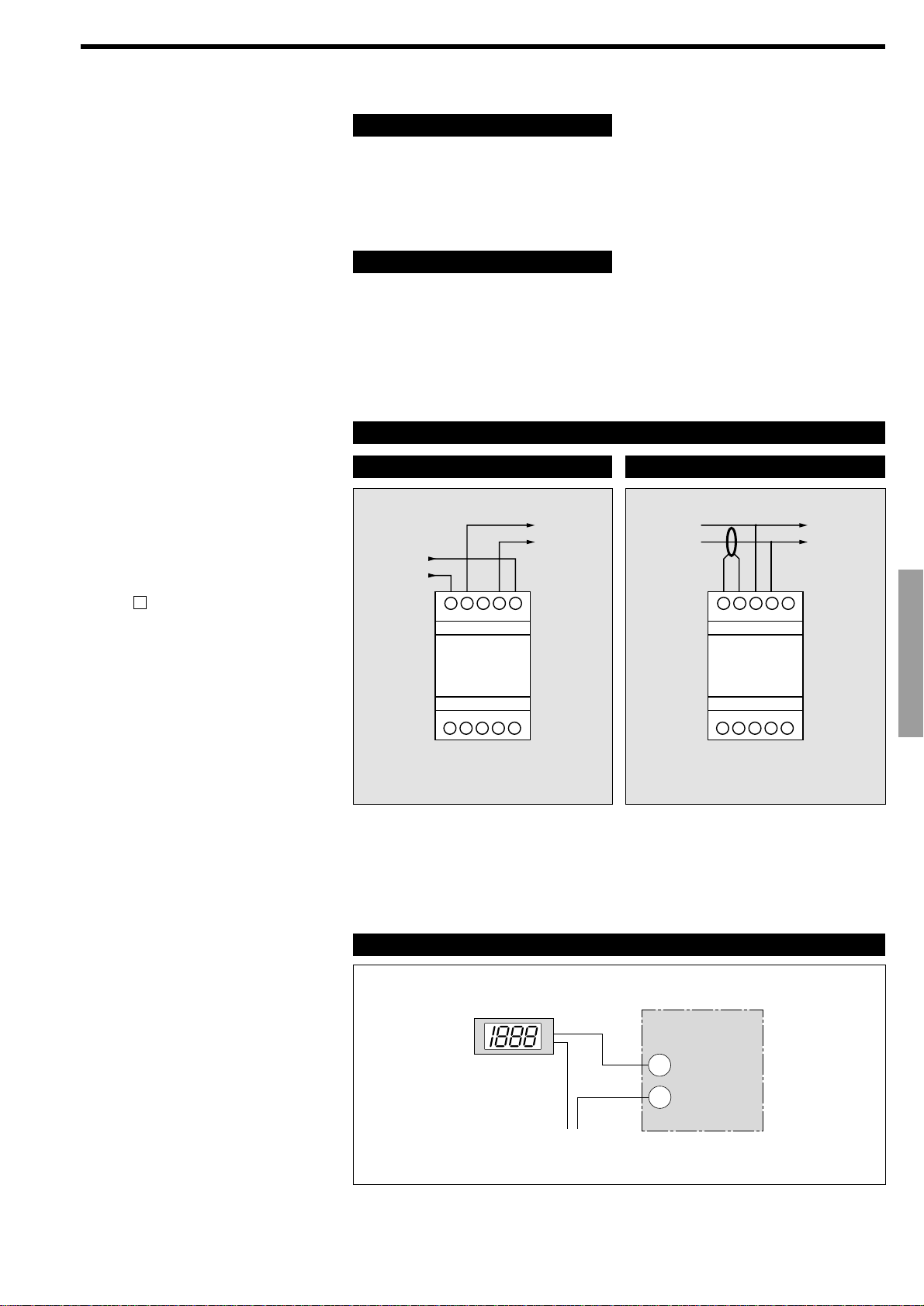

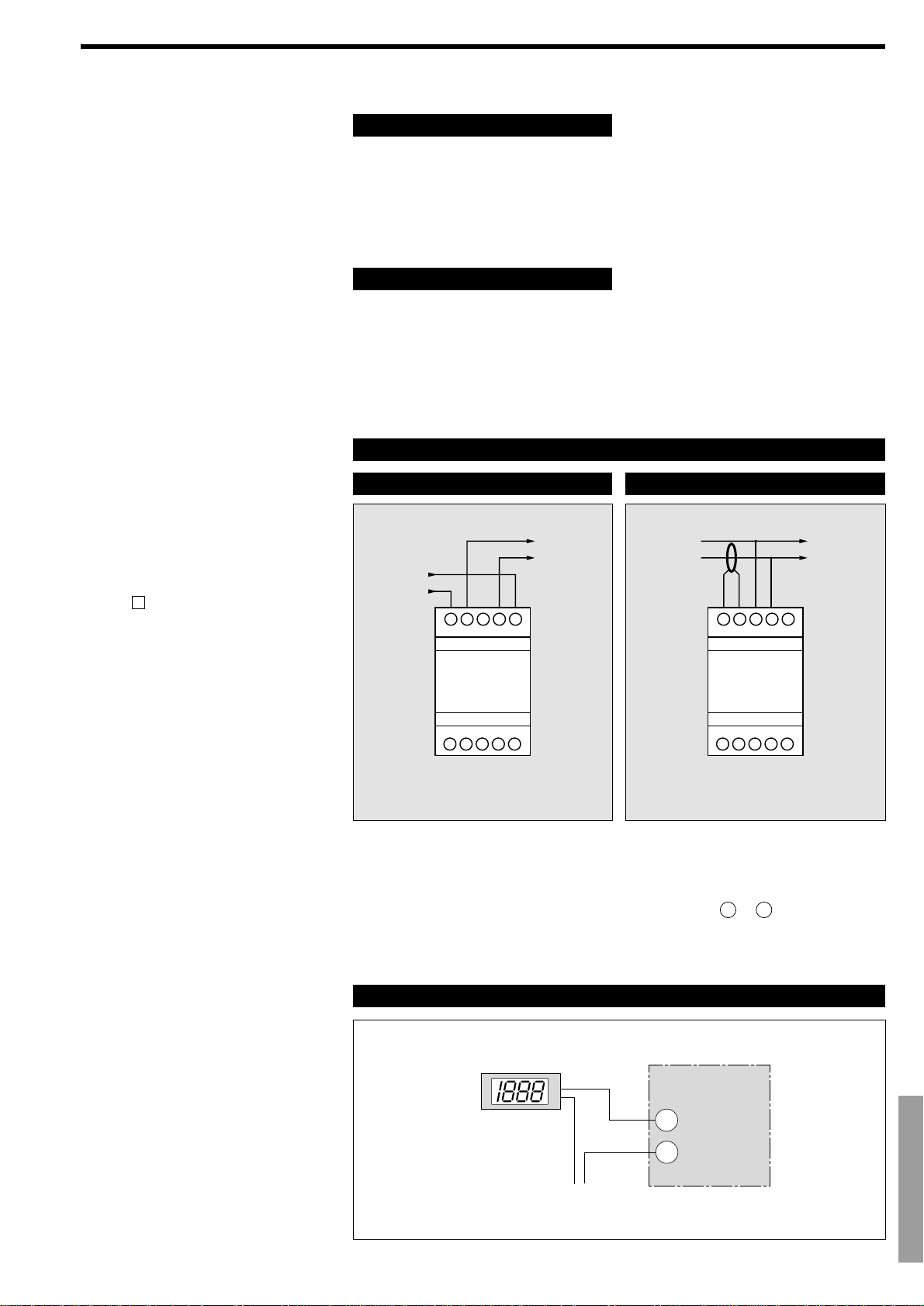

RACCORDEMENT AU RESEAU
Nota :
L’AMd et l’AMt s’installent sur un rail DIN EN 50022 (DIN 43880).
Recommandations :
Installer à une distance dau moins 30 cm dun appareil de coupure. Eviter la proximité avec des systèmes générant des perturbations électro­magnétiques et de soumettre les pro­duits à des vibrations comportant des accélérations supérieures à 1 G pour des fréquences de 60 Hz.
Nota :
Lors dun mauvais raccordement du courant ou dune mauvaise corres­pondance courant/tension (energie négative) le comptage est interrompu et les flèches clignotent.
la fréquence du réseau50 ou 60 Hz,
la tension de 230 V AC ± 20 %,
le courant maximale de 32 A pour
lAMd et de 7 A pour lAMt.
Pour lentrée courant :
de 1 à 25 A : 4 mm2minimum,
de 25 à 32 A : 6 mm2minimum.
Installer une protection par fusible am 32 A.
Installer une protection par fusible 500 mA.
COUNT 33A
COUNT 34A
RACCORDEMENT A LA SORTIE IMPULSION
Compteur externe
Alimentation externe
10
8
COUNT 35A
N
L L N
13579
N L
13579
246810
246810
6 SOCOMEC - Réf. : 875 090A
PROGRAMMATION
AMd
TOUCHES INSTRUCTIONS
Pendant environ 3 secondes pour accéder à lintroduction du code daccés (CdE).
Pour introduire le code 167.
Pour valider le code et accéder à la programmation du transformateur de courant (ct) pour lAMt ou directe­ment à la durée dimpulsions (PLS) pour lAMd.
Pour sélectionner le primaire du ct entre 25-40-50-60-75-100 A.
Pour valider la valeur et passer à la durée dimpulsions (PLS).
Pour programmer la durée d’impul- sions de 60 à 900 ms.
Pour valider la valeur et passer à la remise à zéro du comptage partiel (rSET).
Pour sélectionner «YES» et remettre à zéro ou «NO» dans le cas contraire.
Pour valider la remise à zéro et revenir au ct (AMt) ou à PLS (AMd).
Pour quitter la programmation.
+
+
Nota :
Au bout de 25 secondes on quitte automatiquement la programmation.
Nota :
Un appui permanent sur la touche entraîne un défilement rapide et un seul appui entraîne un défilement point à point.
SOCOMEC - Réf. : 875 090A 7
FRANÇAIS
CARACTÉRISTIQUES TECHNIQUES
ENTRÉES
COURANT : AMd
En direct jusqu’à 32 A Consommation de lentrée : 2,5 VA à Imax Courant minimum mesuré : 100 mA
COURANT : AMt
A partir dun transformateur de courant avec un :
primaire congurable : 25, 40, 50, 60, 75 et 100 A
secondaire non isolé :5 A
Surcharge : 30 Imax pendant 10 ms
Surcharge : 20 Imax pendant 500 ms
Consommation de lentrée : 1 VA à Imax Courant minimum mesuré : 15 mA
SORTIE IMPULSIONS
Relais reed (100 V DC - 0,5 A - 12 VA) Durée dimpulsions : 60 à 900 ms Nombre de manœuvre maximum : 5 x 107à 10 V DC / 10 mA Poids dimpulsions xe à 100 Wh
PRÉCISION
Énergie active : CEI 1036 en classe 2
CONDITIONS DUTILISATION
Température de fonctionnement : -5 à +45 °C Température de stockage : -20 à +70 °C Humidité relative : 85 %
TENSION
Étendue de mesure : de 184 à 276 V AC (90 à 120 V AC sur demande) Surcharge permanente : 289 V AC (phase / neutre) Consommation : 15 VA
NORMES
Relative à la précision sur l’énergie active : CEI 1036 classe 2 Relative au marquage CE : CEI 1000-4-2/3-4-5-6-8-11
EN 50081-1 EN 50081-2
Relative aux conditions dutilisation : CEI 68-2-11/30
Raccordement à partir de bornes à cages de 1 à 10 mm
2
Poids : 300 gr
AFFICHEUR
BOÎTIER
LCD vert de 6 + 1 digit (999 999,9 kWh) Taille des digits : 8 x 4 mm Précision : +/- 1 digit Indice de protection : IP40
Encombrement : 3 modules de 17,5 mm
Sous réserve des modications techniques et de disponibilité
Nota :
L’appareil est auto-alimenté à partir de cette entrée tension
8 SOCOMEC - Ref. : 875 090A
For personnel and product safety please read the contents of these operating instructions carefully. Check the following points as soon as you receive the package:
the packing is in a good condition,
the product has not been damaged
during transit,
the product reference number con­forms to your order,
the package contains both the pro­duct and the operating instructions.
PRELIMINARY OPERATIONS
GENERAL INFORMATION
PRESENTATION
These products are fully configurable (CT up to 100A [for AMt] and pulse duration [from 600 to 900ms]). They also feature a partial meter, which displays the kWh consumption since the last reset occurred.
NB:
Entry to the configuration menu can only be done via an access code.
The Countis system consists of seve­ral products designed for active ener­gy metering. Two versions are avai­lable for metering on single-phase networks:
the AMd: static energy meter with direct display in kWh and direct cur­rent input up to 32A,
the AMt: static energy meter with direct display in kWh and current input via a 5A current transformer (CT).
kWh display Flashing LED consumption
indicator (10Wh / pulse)
Validation / scrolling of parameter settings
Total and partial meter display, or scrolling parameter settings
COUNT 32A
1 2
4 3
1 3
2
4
SOCOMEC - Ref. : 875 090A 9
ENGLISH
INSTALLATION
CLIMATIC ENVIRONMENT
For optimum operation this device should be used within a temperature range of -5° C up to 45° C with a maximum relative humidity of 85 %.
SAFETY INSTRUCTIONS
To avoid damage to the device please ensure the following points are res­pected before connecting:
case indications,
AMd AMt

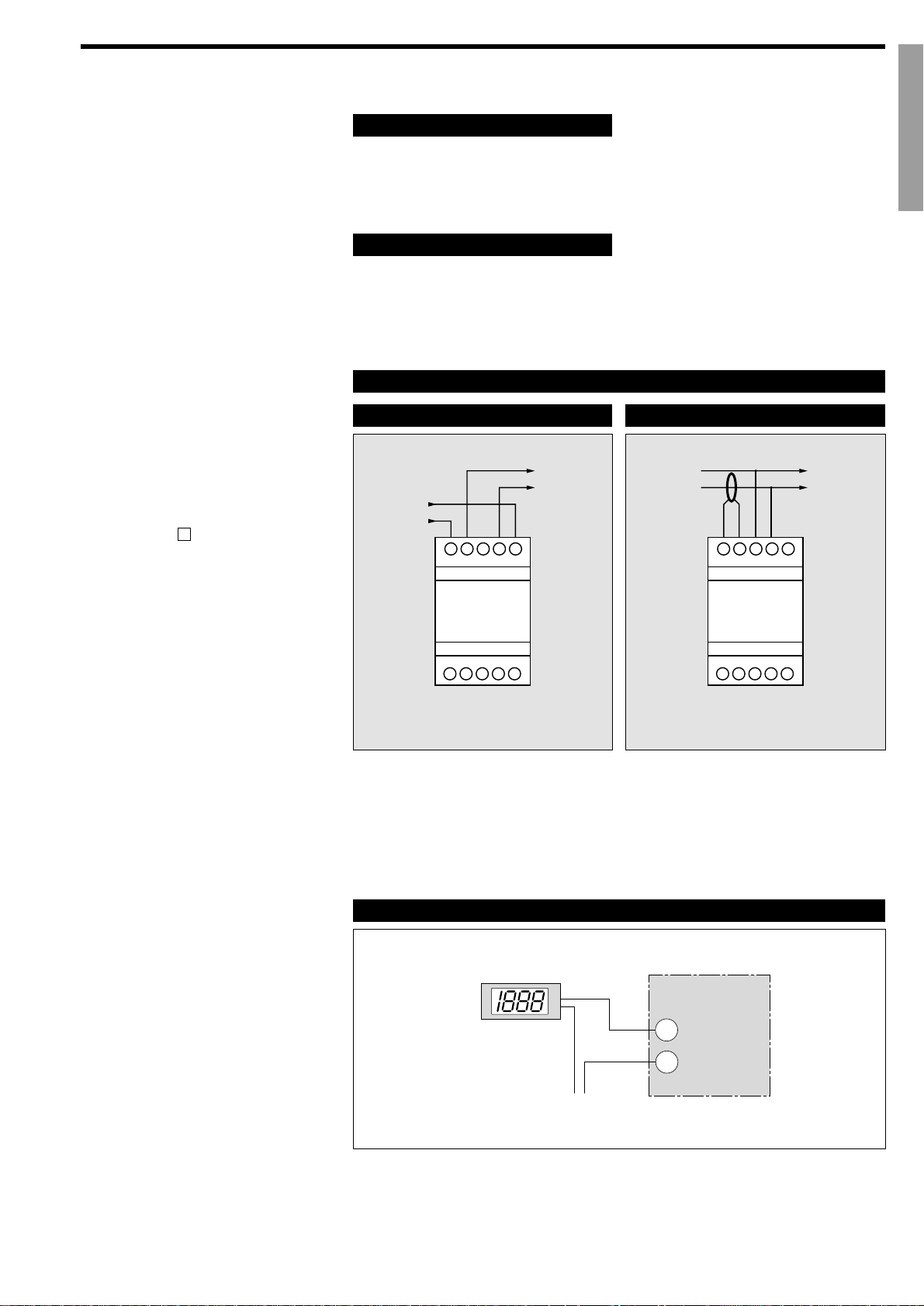

CONNECTIONS TO THE NETWORK
50 or 60Hz network,
230V AC voltage +/- 20 %,
32A and 7A maximum current for
the AMd and AMt respectively.
COUNT 33A
COUNT 34A
Note :
Both the AMd and AMt should be tted onto an EN 50022 DIN rail (DIN 43880).
Recommendations :
The device should be installed at least 30 cm from other switching devices. Avoid installing near equipment liable to cause electro-magnetic interference or subjecting the device to vibrations in excess of 1G with 60Hz frequencies.
For current input:
from 1 to 25A: 4mm2minimum,
from 25 to 32A: 6mm2minimum.
Install 32A-fuse protection.
Install 500mA-fuse protection.
CONNECTING PULSE OUTPUT
External counter
External supply
10
8
COUNT 35A GB
Note:
If the CT input connections are rever­sed, or if the voltage and current inputs do not correspond to the cor­rect phases, energy metering is pre­vented and ashing arrows are dis­played.
N
L L N
13579
N L
13579
246810
246810
10 SOCOMEC - Ref. : 875 090A
CONFIGURATION
AMd
KEY INSTRUCTION
For 3 seconds to access access­code entry (CdE).
To enter code 167.
To accept code and access CT conguration for the AMt, or directly access pulse duration (PLS) for the AMd.
To select CT primary between 25-40-50-60-75-100A.
To accept value and pass to pulse duration (PLS).
To programme pulse duration from 60 to 900ms.
To accept value and pass to partial meter zero reset (rSET).
To select «YES» and reset to zero (or the contrary).
To accept zero reset and return to CT (AMt) or PLS (AMd).
To quit programming.
+
+
Note :
The device will automatically leave the conguration menu if no buttons are pressed for a period of 25 seconds.
Note :
Press the button for a prolonged period to scroll rapidly through the configuration screens. Press for a short period to scroll through each screen one-by-one.
SOCOMEC - Ref. : 875 090A 11
ENGLISH
TECHNICAL CHARACTERISTICS
Connection: via 1 to 10mm2terminal shrouds Weight: 300 g
FRONT PANEL
ENCLOSURE
Green LCD / 6 + 1 digits (999 999,9 kWh) Digit height: 8mm x 4mm Accuracy: +/- 1 digit Protection index: IP 40
Size: 3 of 17.5 mm
INPUTS
CURRENT: AMd
Direct connection up to 32A Input consumption: 2.5VA to Imax Minimum measured current: 100 mA
CURRENT: AMt
Via transformer with:
congurable primary: 25-40-50-60-75-100
non-insulated secondary: 5A
Overload: 30 Imax for 10 ms
Overload: 20 Imax for 500ms
Input consumption: 1 VA to Imax Minimum measured current: 15A
PULSE OUTPUT
Reed relay (100 V DC - O.5A - 12 VA) Pulse duration: 60 to 900ms Maximum tripping number: 5 x 107at 10V DC/10mA Pulse output xed at 100 Wh
ACCURACY
Active energy: IEC 1036 / Class 2
OPERATING CONDITIONS
Operating temperature: -5° C up to 45° C Storage temperature: -20° C up to 70° C Relative humidity: 85 %
VOLTAGE
Measurement range: from 184 to 276 V AC (90 to 120 V AC on request) Permanent overload: 289 V AC (phase/neutral) Consumption: 15 VA
STANDARDS
Active energy accuracy: IEC 1036 class 2 CE marking: EN 50081-2
EN 50082-2 IEC 1000-4-2/3-4-5-6-8-11
Operating conditions: IEC 68-2-11/30
Subject to the right to modify features
Note :
The device is self-supplied from the voltage input.
12 SOCOMEC - Réf. : 875 090A
Für die Sicherheit von Personen und Anlagen lesen Sie dieses Handbuch aufmerksam durch, bevor das Gerät in Betrieb genommen wird. Bei Empfang des Gerätes muß fol­gendes überprüft werden:
Zustand der Verpackung,
Sind Transportschäden zu melden?
Entspricht der Packungsinhalt Ihrer
Bestellung?
Die Verpackung enthält das Gerät und eine Bedienungsanleitung.
VORAUSGEHENDE KONTROLLEN
ALLGEMEINE HINWEISE
PRODUKTDARSTELLUNG
Diese Produkte sind vollständig kon­figurierbar (Stromwandler bis 100 A für die Ausführung AMt und Impuls­dauer von 60 bis 900 ms). Sie sind außerdem mit einem Teilzähler aus­gestattet, der im Kongurationsmenü zurückgestellt werden kann.
Anmerkung:
Ein Paßwort schützt die Konfigura­tionsebene.
Das Countis-System besteht aus mehreren Produkten für die Wirk-energiezählung. Zwei dieser Geräte sind Energiezähler für Einphasennetze:
Countis AMd: statischer Energie­zähler mit direkter Ablesung in kWh und einem direkten Stromeingang bis 32 A.
Countis AMt: statischer Energie­zähler mit direkter Ablesung in kWh und einem Stromeingang über 5A Stromwandler.
Anzeige der kWh Leuchtanzeige für die Energie
(10Wh/Impuls)
Bestätigung und Ablauf der Konfigurationsparameter
Anzeige des gesamten Zählers und des Teilzählers oder Ablauf der Konfigurationsparameter.
COUNT 32A
1 2
4 3
1 3
2
4
SOCOMEC - Réf. : 875 090A 13
DEUTSCH
INSTALLATION
KLIMATISCHE BEDINGUNGEN
Eine Umgebungstemperatur von –5°C bis +45°C und eine relative Luftfeuchtigkeit von 85% sichern einen optimalen Betrieb der Geräte.
SICHERHEITSANWEISUNGEN
Um jegliche Beschädigung des Gerätes zu vermeiden, beachten Sie bitte folgendes:
die Angaben auf dem Gehäuse,
die Netzfrequenz: 50 oder 60 Hz,
AMd AMt
NETZANSCHLUß
die Versorgungsspannung: 230 VAC ± 20%,
der Höchststrom: 32 A für die Aus­führung AMd und 7 A für die Aus­führung AMt.
COUNT 33A
COUNT 34A
Bemerkung :
Die Geräte AMd und AMt werden auf einer DIN-Schiene befestigt (EN 50022, DIN 43880).
Empfehlungen:
Installation der Geräte mit einen Mindestabstand von 30 cm zu einem Schaltgerät. Vermeiden Sie die Nähe von Systemen, die elektromagneti­sche Störungen erzeugen können. Vermeiden Sie außerdem Schwingun­gen mit Beschleunigungen von über 1G bei Frequenzen unter 60 Hz.
Stromeingang:
von 1 bis 25 A: mindestens 4 mm2,
von 25 bis 32 A: mindestens 6 mm2.
Einen Sicherungsschutz vorsehen: gg-Sicherung 32 A.
Einen Sicherungsschutz vorsehen: 500 mA Sicherung
IMPULSAUSGANG
Externer Zähler
Externe Versorgung
10
8
COUNT 35A D
Bemerkung :
Im falle eines falschen stroman­schlusses oder einem falschen verhätnis von strom/spannhung (negativleistung) hört die aufzählung aunf und die pfeice blinken.
N
L L N
13579
N L
13579
246810
246810
14 SOCOMEC - Réf. : 875 090A
KONFIGURATION
AMd
TASTE BEFEHL
ca. 3 Sekunden lang gedrückt halten: Eingabe des Paßwortes (CdE).
Eingabe des Codes 167.
Bestätigung des Codes und Zugang zur Kongurationsebene des Strom­wandlers für das Gerät AMt oder Einstellung der Impulsdauer für das Gerät AMd.
Einstellung der Primärseite des Strom­wandlers: 25-40-50-50-75-100 A.
Bestätigung des eingestellten Wertes und Zugang zur Kongurationsebene der Impulsdauer (PLS).
Einstellung der Impulsdauer (PLS) von 60 bis 900 ms.
Bestätigung des eingestellten Wertes und Rückstellung des Teilzählers (rSET).
Die Rückstellung bestätigen «YES» oder nicht «NO».
Die Rückstellung bestätigen und Rückkehr zu den Ebenen Stromwandler (AMt) oder Impulsdauer (AMd).
Die Kongurationsebene verlassen.
+
+
Bemerkung :
Nach 25 Sekunden wird dieses Verfahren automatisch beendet.
Bei ständigem Druck auf die Taste erreichen Sie einen automatischen Durchlauf der Menüpunkte. Einzelner Tastendruck erlaubt ein schrittweis­licher Durchlauf im Menü.
SOCOMEC - Réf. : 875 090A 15
DEUTSCH
TECHNISCHE DATEN
Anschluß: Käfigklemmen von 1 bis 10 mm
2
Gewicht: 300 g.
VORDERSEITE
GEHÄUSE
LCD grün 6 + 1 digits (999 999,9 kWh) Höhe der Anzeige: 8 mm x 4 mm Genauigkeit: ± 1 Digit Schutzgrad: IP 40
Maße: 3 module von 17,5 mm
EINGÄNGE
STROM: AMd
Direkt bis 32 A Bedarf: 2,5 VA bei Imax Gemessener Minimalstrom: 100 mA
STROM: AMt
Über Stromwandler:
kongurierbare Primärseite: 25-40-50-60-75-100
unisolierte Sekundärseite: 5 A
Überlast: 30 Imax während 10 ms
Überlast: 20 Imax während 500 ms
Bedarf: 1 VA bei Imax Gemessener Minimalstrom: 15 mA
IMPULSAUSGANG
Reed-Relais (100 VDC – 0,5 A – 12 VA) Impulsdauer: 60 bis 900 ms Max. Anzahl der Schaltspiele: 5 x 107bei 10 VDC/10 mA Impulswertigkeit festgesetzt auf 100 Wh.
GENAUIGKEIT
Wirkenergie: IEC 1036 Klasse 2
BETRIEBSBEDINGUNGEN
Betriebstemperatur: -5 bis +45°C Lagerungstemperatur: -20 bis +70°C Relative Luftfeuchtigkeit: 85%
SPANNUNG
Meßbereich: von 184 bis 276 VAC (90 bis 120 VAC auf Anfrage) Permanente Überlast: 289 VAC (Phase/Nulleiter) Bedarf: 15 VA
NORMEN
Genauigkeit der Wirkenergie: IEC 1036 Klasse 2 CE-Markierung: EN 50081-2
EN 50082-2 IEC 1000-4-2/3-4-5-6-8-11
Betriebsbedingungen: IEC 68-2-11/30
Technische Änderungen und Verfügbarkeit der Geräte vorbehalten
Bemerkung :
Selbstversorgung des Gerätes über diesen Spannungseingang.
16 SOCOMEC - Réf. : 875 090A
Voor de veiligheid van het personeel en van het materiaal, is het nood­zakelijk om deze gebruiksaanwijzing grondig te lezen voor het in bedrijf stellen. Bij ontvangst van het pakket, dient u de volgende punten te checken:
is de verpakking in goede staat?
werd het product niet beschadigd
tijdens het transport?
stemt de referentie van het toestel overeen met de bestelling?
bevat het pakket zowel het product als de gebruiksaanwijzing?
VOORAFGAANDE HANDELINGEN
ALGEMENE INFORMATIE
VOORSTELLING
Deze producten zijn volledig model­leerbaar (CT tot 100 A [voor het AMt systeem] en pulslengte [van 60 tot 900 ms]). Bovendien, wordt een par­tiële meter ter beschikking gesteld die in het configuratiemenu op nul kan gezet worden.
Nota:
De toegang tot de configuratie be­perkt zich tot een toegangscode.
Het Countis systeem bestaat uit ver­schillende producten voor het meten van het werkelijk vermogen. Onder deze producten bieden wij u 2 versies voor het meten in eenfase elektrici­teitsnetten:
Het AMd systeem: statische vermo­gensmeter met rechtstreekse aflezing in KWh en een directe aansluiting tot een stroom van 32A;
Het AMt systeem: statische vermo­gensmeter met rechtstreeks aezen in KWh en een aansluiting op een stroomtransformator (CT) met een secundaire stroom van 5A.
Weergave van de KWh Lichtindicatie om aan te geven
dat het apparaat in bedrijf is. (10 Wu/impuls)
Opvragen en weergave van de geprogrammeerde parameters
Visualiseren van de totale en deelmetingen, of weergaven van de geprogrammeerde parame­ters.
COUNT 32A
1 2
4 3
1 3
2
4
SOCOMEC - Réf. : 875 090A 17
NEERLANDAIS
SOCOMEC - Réf. : 875 090A 17
INSTALLATIE
OMGEVINGSTEMPERATUUR
Om een optimale werking te garan­deren, is het aan te raden dit toestel te plaatsen in een omgeving van –5°C tot 45°C met een relatieve vochtig­heidsgraad van maximaal 85 %.
INSTRUCTIES M.B.T. DE VEILIGHEID
Om iedere beschadiging van het toestel te voorkomen, moet u, vóór installatie, de volgende punten in acht nemen:
de aanwijzingen volgen die vermeld staan op de doos
AMd AMt
AANSLUITING OP HET NET
frequentie van het net: 50 of 60 Hz
spanning van 230 V AC +/- 20 %
maximale stroom van 32A voor het
AMd systeem en 7A voor het AMt systeem.
COUNT 33A
COUNT 34A
Nota:
De AMd en AMt systemen worden op een DIN EN 50022 (DIN 43880) rail gemonteerd.
Aanbevelingen:
Toestel op minstens 30 cm van een onderbreker. Toestel niet in de nabij­heid van systemen plaatsen die elek­tromagnetische storingen kunnen veroorzaken en de producten niet aan trillingen blootstellen met versnellin­gen hoger dan 1G voor 60 Hz fre­quenties.
Voor toegang stroom:
van 1 tot 25A: minimum 4 mm2,
van 25 tot 32A: minimum 6 mm2.
Een bescherming installeren via zekering am-32A.
Een bescherming aanbrengen via 500 mA.
AANSLUITING V/D IMPULS-UITGANG
Externe teller
Hulpuoeding
10
8
COUNT 35A NL
Nota:
Bij een verkeerde aansluiting van de stroom of een foutieve overeen­stemming tussen strom en spanning (negatieve energie) wordt het tellen onderbroken en knipperen de pijltjes
.
N
L L N
13579
N L
13579
246810
246810
18 SOCOMEC - Réf. : 875 090A
PROGRAMMEREN
AMd
TOETS INSTRUCTIE
Ongeveer 3 seconden drukken om toegang te krijgen tot de code (CdE).
Om code 167 in te voeren.
Om code te activeren en om toegang te krijgen tot de stroomtransformator voor het AMt systeem of rechtstreeks tot de impulstijd (PLS) voor het AMd systeem.
Om de nominale stroomwaarde van de primaire wikkeling te selecteren: keuze 25-40-50-60-75-100A.
Om de waarde te bevestigen en tot de pulsduur over te gaan (PLS).
Om de pulsduur te programmeren van 60 tot 900 ms.
Om de waarde te activeren en de deel­meting (rSET) weer op nul te zetten.
Om «YES» opnieuw te selecteren en alles terug te resetten of «NO» in het omgekeerde geval.
Om de terugkeer naar de nulstand te activeren en terug te keren naar de stroom (AMt) of PLS (AMd) -stand.
Om de programmeer-mode te verlaten.
+
+
Nota:
Na 25 seconden verlaat men de programmeer-mode automatisch.
Nota :
Met eem éénmalige druk op de knop kan u stapsgewijs door het menu gaan. Als u de knop ingedrukt houdt kan u het menu sneller doorlapen.
SOCOMEC - Réf. : 875 090A 19
NEERLANDAIS
TECHNISCHE EIGENSCHAPPEN
Aansluiting: vanaf aansluitklem van 1 tot 10 mm
2
Gewicht: 300 grs
VOORKANT
DOOS
Groen LCD scherm met 6+1 digits (999 999,9 kWh) Hoogte v/d digit: 8mm X 4mm Nauwkeurigheid: +/- 1 digit Beschermingsfactor: IP 40
Afmetingen: 3 modules van 17,5 mm
TOEGANGSPUNTEN
STROOM: AMd
Directe aansluiting tot 32A Verbruik van aansluiting: 2,5 VA tot Imax Opgemeten minimumstroom: 100 mA
STROOM: AMt
Vanaf een transformator met een:
instelbare nominale stroomwaarden van de primaire wikkeling: 25-40-50-60-75-100
secundaire niet geïsoleerde wikkeling: 5A
Overbelasting: 30 Imax gedurende 10 ms
Overbelasting: 20 Imax gedurende 500 ms
Verbruik aansluiting: 1 VA tot Imax Opgemeten minimumstroom: 15 mA
OUTPUT IMPULSEN
Relais reed (100 V DC – 0,5 A – 12 VA) Impulsduur: 60 tot 900 ms Aantal maximale handelingen: 5 X 107tot 10 V DC/10 mA Gewicht vaste impulsen aan 100 Wh
NAUWKEURIGHEID
Actieve energie: CEI 1036 in klasse 2
GEBRUIKSVOORWAARDEN
Werkingstemperatuur: -5°C tot +45°C Stokkeringstemperatuur: -20°C tot +70°C Relatieve vochtigheidsgraad: 85 %
SPANNING
Metingen te verrichten: van 184 tot 276 V AC (90 tot 120 V AC op aanvraag) Continue overbelasting: 289 V AC (faze / nul) Verbruik: 15 VA
NORMEN
Met betrekking tot de nauwkeurigheid op de actieve energie: CEI 1036 klasse 2 Met betrekking tot de CE markering: EN 50081-2
EN 50082-2 CEI 1000-4-2/3-4-5-6-8-11
Met betrekking tot de gebruiksvoorwaarden: CEI 68-2-11/30
Onder voorbehaud van technische wijzigingen en beschikbaarheid
Nota:
Het toestel wordt zelf gevoed vanaf deze aansluiting.
20 SOCOMEC - Réf. : 875 090A
Para seguridad del personal y del material, es indispensable conocer perfectamente el contenido de estas instrucciones antes de la puesta en marcha. Al recibir el producto, es necesario vericar los puntos siguientes :
Que el paquete está en buen estado;
Que el producto no ha sufrido daños
durante el transporte ;
Que la referencia del aparato cor­responde con la del pedido ;
Que el embalaje contiene el pro­ducto así como las instrucciones de servicio.
OPERACIONES PREVIAS
INFORMACIONES GENERALES
PRESENTACION
Estos productos son completamente configurables (TC hasta 100 A [para el AMt] y duración de impulso [de 60 a 900 ms]). Además, disponen de un contador parcial que es posible poner a cero en el menú de conguración.
Nota :
Para acceder a la configuración es necesario conocer el código de acce­so.
El sistema Countis se compone de varios productos para el registro de la energía activa. Entre estos productos proponemos 2 versiones para el registro en redes monofásicas :
El AMd : contador de energía está­tica con lectura directa en kWh y una entrada de corriente directa hasta 32 A ;
El AMt : contador de energía estáti­ca con lectura directa en kWh y una entrada de corriente sobre un TC de 5 A.
Indicación de los kWh Punto luminoso para indicación
del consumo (10 Wh/impulsión)
Validación y deslizamiento de los parámetros en el programa
Visualización del contador total y del contador parcial, o desliza­miento de los parámetros en el programa.
COUNT 32A
1 2
4 3
1 3
2
4
SOCOMEC - Réf. : 875 090A 21
ESPAGNOL
INSTALACION
ENTORNO CLIMÁTICO
Para garantizar el mejor funciona­miento, se recomienda utilizar este aparato entre -5°C y +45°C con una humedad relativa máxima de 85 %.
CONSIGNAS DE SEGURIDAD
Para evitar cualquier deterioro del aparato, es necesario respetar, antes de conectarlo, lo siguiente :
Las instrucciones indicadas en la caja
AMd AMt
CONEXIÓN A LA RED
La frecuencia de la red 50 o 60 Hz
La tensión de 230 V AC +/- 20 %
La corriente máxima de 32 A para
el AMd y de 7 A para el AMt.
COUNT 33A
COUNT 34A
Nota :
El AMd y el AMt se instalan en un carril DIN EN 50022 (DIN 43880).
Recomendaciones :
La instalación debe realizarse a una distancia mínima de 30 cm de un aparato de desconexión. Evitar la proximidad con sistemas que gene­ren perturbaciones electromagnéti- cas así como someter los productos a vibraciones que impliquen acelera­ciones superiores a 1 G para frecuen­cias de 60 Hz.
Para la entrada de corriente :
De 1 a 25 A : 4 mm2mínimo,
De 25 a 32 A : 6 mm2mínimo.
Instalar una protección mediante fusible am 32 A.
Instalar una protección mediante fusible 500 mA.
CONEXIÓN DE LA SALIDA DE IMPULSIONES
Contador exteno
Alimentación externa
10
8
COUNT 35A SP
Nota :
En caso de una mala conexión de la señal de intensida o de una mala correspondencia intensidad/tensión (energia negativa) la medición se interrumpe y las echas parpadean.
N
L L N
13579
N L
13579
246810
246810
22 SOCOMEC - Réf. : 875 090A
PROGRAMACION
AMd
TECLA INSTRUCCION
Pulsar durante 3 segundos approx. para acceder a la introducción del código de acceso (CdE).
Para introducir el código 167.
Para validar el código y acceder a la programación del transformador de corriente (y) para el AMt o directa­mente a la duración de los impulsos (PLS) para el AMd.
Para seleccionar el primario entre 25-40-50-60-75 y 100 A.
Para validar el valor y pasar a la duración de los impulsos (PLS).
Para programar la duración de los impulsos de 60 a 900 ms.
Para validar el valor y, pasar a la puesta a cero del contador parcial (rSET).
Para seleccionar «YES» y poner en cero, o «NO» en el caso contrario.
Para validar la puesta en cero y volver al ct (AMt) o a PLS (AMd).
Para salir de la programación.
+
+
Nota :
Al cabo de 25 segundos la salida de la programación es automática.
Nota :
Un apuyo permanente sobre la tecla implica una presentación rápida. Un apuyo puntual implica una presentación paso a paso.
SOCOMEC - Réf. : 875 090A 23
ESPAGNOL
CARACTERISTICAS TECNICAS
Conexión : por bornes de jauna de 1 a 10 mm
2
Peso : 300 grs
FACHADA
CAJA
LCD verde de 6 + 1 cifras (999 999,9 kWh) Altura de la cifra : 8mm x 4mm Precisión : +/- 1 cifra Indice de protección : IP 40
Dimensión : 3 módulos de 17,5 mm
ENTRADAS
CORRIENTE : AMd
Directa hasta 32 A Consumo de entrada : 2,5 VA en Imax Corriente mínima medida : 100 mA
CORRIENTE : AMt
A partir de un transformador con un :
primario congurable : 25-40-50-60-75-100
secundario no aislado : 5 A
Sobrecarga : 30 Imax durante 10 ms
Sobrecarga : 20 Imax durante 500 ms
Consumo de entrada : 1 VA en Imax Corriente mínima medida : 15 mA
SALIDA IMPULSIONES
Relé reed (100 V DC - 0,5 A - 12 VA) Duración de las impulsiones : 60 a 900 ms Número de maniobras máximo : 5 X 107a 10 V DC/10 mA Peso de impulsiones jo en 100 Wh
PRECISION
Energía activa : CEI 1036 en clase 2
CONDICIONES DE USO
Temperatura de funcionamiento : -5 a +45°C Temperatura de almacenamiento : -20 a +70°C Humedad relativa maxima : 85 %
TENSION
Extensión de medida : de 184 a 276 V AC (90 a 120 V AC sobre demanda) Sobrecarga permanente : 289 V AC (fase/neutro) Consumo : 15 VA
NORMAS
Relativa a la precisión sobre la energía activa : CEI 1036 clase 2 Relativa a las marcas CE : EN 50081-2
EN 50082-2 CEI 1000-4-2/3-4-5-6-8-11
Relativa a las condiciones de uso : CEI 68-2-11/30
Socomec se reserva el derecho de modicar o annular estas caracteresticas
Nota :
El aparato se autoalimenta a partir de esta entrada tensión.
24 SOCOMEC - Réf. : 875 090A
Por razões de segurança tanto para o pessoal como para o material, é imperativo conhecer a fundo as pre­sentes instruções antes de pôr em funcionamento. Ao receber a embalagem, convém certicar-se dos seguintes aspectos:
a embalagem está em bom estado;
o produto não cou danicado du-
rante o transporte;
a referência do aparelho coincide com a referência da encomenda;
a embalagem contem o produto e respectivas instruções.
OPERAÇÕES PRELIMINARES
INFORMAÇÕES GERAIS
APRESENTAÇÃO
Estes produtos podem ser totalmente congurados (TC até 100 A [para AMt] e duração dos impulsos [de 60 a 900 ms]). Além de que facultam um contador parcial que se pode pôr a zero no menu de conguração.
Nota:
A conguração só é acessível desde que se tenha conhecimento do código de acesso.
O sistema Countis é composto por de vários produtos destinados à contagem da energia activa. Dentre eles, disponibilizamos duas versões para a contagem em redes monofási- cas:
o AMd: contador de energia estática com leitura directa em kWh e uma tomada de corrente directa até 32 A;
o AMt: contador de energia estática com leitura directa em kWh e uma tomada de corrente em TC de 5 A.
Mostrador em kWh Ponto luminoso para indicação
do consumo (10 Wh / impulso)
Validação e deslamento dos parâmetros em programação
Visualização do contador total e do contador parcial, ou des­lamento dos parâmetros em programação.
COUNT 32A
1 2
4 3
1 3
2
4
SOCOMEC - Réf. : 875 090A 25
PORTUGAIS
INSTALAÇÃO
MEIO AMBIENTE
Para se garantir uma optimização do funcionamento, é recomendado usar este aparelho a uma temperatura ambiente entre -5° C e +45° C, com um teor de humidade relativa máxi- mo de 85 %.
MEDIDAS DE SEGURANÇA
Para evitar qualquer deterioração do aparelho, antes de fazer a ligação é necessário zelar pelo cumprimento:
das indicações da caixa envolvente;
AMd AMt
LIGAÇÃO À REDE
da frequência da rede: 50 ou 60 Hz;
da tensão de 230 V AC ± 20 %
da corrente máxima de 32 A, para o
AMd, e de 7 A, para o AMt.
COUNT 33A
COUNT 34A
Nota:
O AMd e o AMt xam-se sobre uma calha DIN EN 50022 (DIN 43880).
Recomendações:
Instalar a pelo menos 30 cm de dis­tância em relação a um dispositivo de corte. Evitar a proximidade com sistemas gerando perturbações elec­tromagnéticas e não submeter os produtos a vibrações comportando acelerações superiores a 1 G para frequências de 60 Hz.
Para a entrada de corrente:
de 1 a 25 A: 4 mm2mínimo,
de 25 a 32 A: 6 mm2mínimo.
Instalar uma protecção por fusível am 32 A.
Instalar uma protecção por fusível 500 mA.
LIGAÇÃO À SAIDA DOS IMPULSOS
Contador externo
Alimentaqaó externa
10
8
COUNT 35A P
Nota:
No caso de ma ligaçaõ de corrente ou de correspondéncia corrente/tensaõ (energia/negativa) incorrecta, a conta­gem é interrompida e os indicadores
piscam.
N
L L N
N L
13579
246810
13579
246810
26 SOCOMEC - Réf. : 875 090A
PROGRAMAÇÃO
AMd
TECLA INSTRUÇÃO
Premir as teclas durante cerca de 3 segundos até aceder ao modo de introdução do código de acesso (CdE).
Para introduzir o código 167.
Para validar o código e aceder à programação do transformador de corrente (ct), para o AMt, ou directa­mente à duração dos impulsos (PLS), para o AMd.
Para seleccionar o primário do ct entre 25-40-50-60-75-100 A.
Para validar o valor e passar para duração dos impulsos (PLS).
Para programar a duração dos impulsos entre 60 e 900 ms.
Para validar o valor e passar à função repor a zero da contagem parcial (rSET).
Para seleccionar «YES» (sim) e voltar a por a zero ou «NO» (não) no caso contrário.
Para validar a reposição a zero e voltar ao ct (AMt) e/ou a PLS (AMd).
Para sair do modo programação.
+
+
Nota:
Após 25 segundos sai-se automati­camente do modo programação.
Nota :
Um apoio permanente sobre a tecla permite uma mostra rápida e um só apoio permite uma mostra ponto a ponto.
SOCOMEC - Réf. : 875 090A 27
PORTUGAIS
CARACTERÍSTICAS TÉCNICAS
Ligação: a partir do borne de 1 a 10 mm
2
Peso: 300 g
PARTE DA FRENTE
CAIXA ENVOLVENTE
LCD verde com 6 + 1 dígitos (999 999,9 kWh) Altura do dígito: 8 mm X 4 mm Nível de precisão: ±1 dígito Índice de protecção: IP 40
Dimensões: 3 módulos de 17,5 mm
ENTRADAS
CORRENTE: AMd
Em directo até 32 A Consumo de entrada: 2,5 VA em Imax Corrente mínima medida: 100 mA
CORRENTE: AMt
A partir de um transformador com um:
primário congurável: 25-40-50-60-75-100
secundário não isolado: 5 A
Sobrecarga: 30 Imax durante 10 ms
Sobrecarga: 20 Imax durante 500 ms
Consumo de entrada: 1 VA em Imax Corrente mínima medida: 15 mA
SAÍDA DOS IMPULSOS
Relé reed (100 V DC - 0,5 A - 12 VA) Duração dos impulsos: 60 a 900 ms Quantidade máxima de manobras: 5 X 107a 10 V DC / 10 mA Carga xa dos impulsos a 100 Wh
ESPECIFICAÇÃO
Energia activa: CEI 1036 na classe 2
CONDIÇÕES DE UTILIZAÇÃO
Temperatura de funcionamento: -5° C a + 45° C Temperatura de armazenamento: -20° C a +70° C Humidade relativa: 85 %
TENSÃO
Intervalo de medição: entre 184 e 276 V AC (entre 90 e 120 V AC por encomenda) Sobrecarga permanente: 289 V AC (fase/neutro) Consumo: 15 VA
NORMAS
Relativa às especicações da energia activa: CEI 1036 classe 2 Relativa à marcação CE: EN 50081-2
EN 50082-2 CEI 1000-4-2/3-4-5-6-8-11
Relativa à condições de utilização: CEI 68-2-11/30
Sob reserva de modificações tecnicas e de disponibilidade
Nota:
O aparelho é auto-alimentado a partir desta entrada de tensão
28 SOCOMEC - Réf. : 875 090A
Display di visualizzazione diretta (KWh)
Led di indicazione dei consumi (10 Wh / impulso)
Per la sicurezza delle persone e del materiale, occorre leggere attenta­mente il contenuto delle presenti istruzioni prima della messa in servizio. In particolare, prima di eseguire qual­siasi operazioni, è necessario verifi­care i seguenti punti :
limballaggio è in buono stato ed integro,
il prodotto non ha subito danni durante il trasporto,
il codice dellapparecchio corris- ponde a quello da Voi ordinato,
nellimballaggio sono contenute le istruzioni per linstallazione e luso.
OPERAZIONI PRELIMINARI
INFORMAZIONI GENERALI
PRESENTAZIONE
configurabili : sia per la portata del TA (fino a 100 A per l’AMt) sia per la durata dell’uscita ad impulsi (da 60 a 900 ms). Il Countis, in entrambe le versioni, possiede inoltre un con­tatore parziale che si può azzerare nel menu «Configurazione».
Nota:
L’accesso al menù di configurazione è subordinato alla conoscenza di un codice di accesso.
Il sistema COUNTIS è composto da apparecchi per il conteggio dellener­gia attiva. Fra questi, ci sono due versioni per reti monofase a bassa tensione :
L’AMd: contatore di energia attiva con lettura diretta in KWh ed ingres­so diretto in corrente no a 32 A.
L’AMt: contatore di energia attiva con lettura diretta in kWh ed ingres­so in corrente attraverso un TA da 5 A.
Questi prodotti sono totalmente
Convalida e scorrimento dei parametri in configurazione
Visualizzazione del contatore totale e parziale, o scorrimento dei parametri in configurazione
COUNT 32A
1 2
4 3
1 3
2
4
SOCOMEC - Réf. : 875 090A 29
ITALIANO
INSTALLAZIONE
CONDIZIONI DI UTILIZZO
Per garantire un funzionamento ot­timale, si raccomanda di utilizzare il Countis ad una temperatura compre­sa tra -5 e +45 °C, con un tasso di umidità relativa inferiore all85 %.
PRESCRIZIONI DI SICUREZZA
Per evitare qualsiasi danneggiamento allapparecchio e prima di effettuare i collegamenti, rispettare scrupolosa­mente le indicazioni riportate sulla scatola ed in particolare i seguenti dati ti targa :
AMd AMt
SCHEMI DI COLLEGAMENTO
frequenza della rete : 50 o 60 Hz,
tensione della rete : 230 Vac
+/- 20 %,
corrente massima di esercizio : 32 A per lAMd, e 7 A per lAMt (in uscita da TA).
COUNT 33A
COUNT 34A
Nota:
L’AMd o l’AMt vanno montati su una guida DIN EN 50022 (DIN 43880).
Raccomandazioni:
Installare ad una distanza minima di 30 cm da un apparecchio di interru­zione. Evitare la vicinanza a sistemi che possano generare disturbi elet­tromagnetici. Non esporre gli appa­recchi a vibrazioni che comportano accelerazioni superiori a 1 G con fre­quenze di 60 Hz.
Inserzione diretta in serie al carico. Per ingresso in corrente:
da 1 a 25 A, sezione minima dei cavi 4 mm2,
da 25 a 32 A, sezione minima dei cavi 6 mm2.
Installare una protezione con fusibile da 32 A.
Inserzione in derivazione con TA. Installare una protezione con fusibile
sui morsetti di alimentazione da 500 mA (morsetti e ).
USCITA AD IMPULSI
Contatore esterno
Alimentazione esterna
10
8
COUNT 35A I
Nota:
In caso di und errata connessione dellingresso di corrente o di un errato riscontro tra tensione e corrente (ener­gia nagativa) il conteggio si arresta e la freccia inizia a lampeggiare.
N
L L N
N L
13579
246810
13579
246810
5 7
30 SOCOMEC - Réf. : 875 090A
CONFIGURAZIONE
AMd
PULSANTE ISTRUZIONE
Premere per almeno 3 secondi per accedere alle funzioni di congura­zione.
Introdurre il codice di accesso 167.
Convalidare il codice e accedere alla congurazione del TA per lAMt o direttamente alla durata degli impulsi (PLS) per lAMd.
Selezionare il primario del TA : 25 - 40 - 60 - 75 - 100 A.
Convalidare il valore e passare alla durata degli impulsi (PLS).
Programmare la durata degli impulsi, da 60 a 900 ms.
Convalidare il valore e passare allazzeramento del contatore parziale (rSET).
Selezionare «YES» per azzerare o «NO» in caso contrario.
Convalidare lazzeramento e ritorna­re alle impostazioni del TA (AMt) o dei PLS (AMd).
Interrompere la configurazione.
+
+
Nota:
Dopo 25 secondi la congurazione viene interrotta automaticamente.
Nota :
Una pressione prolungata sul tasto permette uno scorrimento rapido, mentre una breve pressione permet­te uno scorrimento punto a punto.
SOCOMEC - Réf. : 875 090A 31
ITALIANO
CARATTERISTICHE TECNICHE
Allacciamento: su un terminale a gabbia da 1 a 10 mm
2
Peso: g. 300
PANNELLO FRONTALE
SCATOLA
LCD verde da 6 + 1 digit (999 999,9 kWh) Altezza del digit: 8 mm X 4 mm Precisione: +/- 1 digit Indice di protezione: IP 40
Ingombri: 3 moduli da 17.5 mm
INGRESSI
CORRENTE: AMd
In diretto no a 32 A. Consumo dingresso: 2,5 VA a Imax Corrente minima misurata: 100 mA
CORRENTE: AMt
A partire da un trasformatore con un:
primario programmabile: 25 - 40 - 50 - 60 - 75 - 100
secondario non isolato: 5 A
Sovraccarico: 300 Imax per 10 ms
Sovraccarico: 20 Imax per 500 ms
Consumo dingresso: 1 VA a Imax Corrente minima misurata: 15mA
USCITA IMPULSI
Relè reed (100 V DC - 0,5 A - 12 VA) Durata impulsi: da 60 a 900 ms Numero massimo di manovre: 5 X 107a 10 V DC / 10 m A Peso impulsi sso a 100 Wh
PRECISIONE
Energia attiva: IEC 1036 in classe 2
CONDIZIONI DI UTILIZZAZIONE
Temperatura di funzionamento: da – 5°C a +45°C Temperatura di stoccaggio: da –20°C a +70°C Umidità relativa: max 85 %
TENSIONE
Campo di misura: da 184 a 276 V AC (90 a 120 V AC a richiesta) Sovraccarico permanente: 289 V AC (fase / neutro) Consumo: 15 VA
NORME DI RIFERIMENTO
Relativa alla precisione sullenergia attiva: IEC 1036 classe 2 Relativa ai marchi CE: EN 50081 – 2
EN 50082 – 2 IEC 1000-4-2/3-4-5-6-8-11
Relativa alle condizioni di utilizzazione: IEC 68-2-1 1/30
La Socomec si reserva il diritto di modicare le caratteristiche tecniche senza preavviso
Nota:
L’apparecchio viene autoalimentato a partire da questo ingresso in tensione.
Référence : 875 090A - 09/99
SIEGE SOCIAL ET USINES
HEAD OFFICE AND PLANTS
GROUPE SOCOMEC Interrupteurs industriels et Onduleurs
SOCOMEC S.A.
au capital de 56 207 000 F - 5 568 702 R.C. Strasbourg 5484500 149 B BP 10 - Rue de Westhouse - F-67230 Benfeld Tél. 03 88 57 41 41 - Télécopie 03 88 57 42 60
SOCOMEC
118, av. du Mal de Lattre de Tassigny F-94132 Fontenay-sous-Bois Cedex Tél. 01 45 14 63 40 - Télécopie 01 48 77 31 12
DIRECTION COMMERCIALE
SALES MANAGEMENT DIVISION
Ce document nest pas contractuel. La société SOCOMEC se réserve le droit de modier sans préavis les caractéris- tiques dans un souci permanent damélioration.
This document is not contractual. SOCOMEC reserves the right to modify features without prior notice in view of continued improvements.
COUNT 31A
Systèmes de Coupure et de Protection
Switching and Protection Systems
Loading...
