Snapper SPA481, SPLH153KW, SPLH173KW, SPA361 User Manual

Parts Manual fo
r
E
W
W
PRO HYDRO WALK BEHIND MOWERS
MID-SIZ
SERIES 3
POWER UNIT
MODELS
SPLH153K SPLH173K
MOWER MODELS
SPA361 SPA481 SPA521 SPA611
COPYRIGHT ©2005 SNAPPER PRODUCTS, INC. ALL RIGHTS RESERVED.
Revision IR,
McDonough, GA, 30253 U.S.A.
7/8/2005
Manual No. 7006936
TP 400-5073-IR-CW-N
s
PAGE GROUP
4 6
8 10 12 14 16 18 20 22 24 26 30 34 38 40 42 44 46 48 50
LOOP HANDLE & CONTROL ASSEMBLIES TRACKING CONTROL ASSEMBLY OIL TANK ASSEMBLY FUEL TANK ASSEMBLY REAR DECK ASSEMBLY RH PUMP ASSEMBLY LH PUMP ASSEMBLY POWER UNIT IDLER ASSEMBLY ENGINE GROUP TRACTION, REAR WHEEL ASSEMBLY CASTER, WHEEL & TIRE ASSEMBLY 36" MOWER DECK ASSEMBLY (Adjustable Height) 48", 52" & 61" MOWER DECK ASSY (Frame) 48", 52" & 61" MOWER DECK ASSY (Deck) 36" DECK IDLER ASSEMBLY 48" & 61" DECK IDLER ASSEMBLY 52" DECK IDLER ASSEMBLY CUTTER HOUSING ASSEMBLY DECAL GROUP ELECTRICAL WIRING (Manual Start) WIRING SCHEMATIC (Manual Start)
Table Of Content
SERIES 3
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
3
TP 400-5073-IR-CW-N
LOOP HANDLE & CONTROL ASSEMBLIES
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
4
SERIES 3
LOOP HANDLE & CONTROL ASSEMBLIES
p
Part No Descri
1 7011138 1 IGNITION KEY, Pair 2 7012685 1 NUT, 5/8-32 Hex (Ignition Switch) 3 7012686 1 NUT, 1/2-27 Hex (Special) 4 7014341 2 RETAINING RING Truarc #5133-50 5 7017817 1 SWITCH, Ignition, 2-Pole, Recoil Start 6 7022166 1 ROD, Pivot, 1/2” Dia. x 18.542 w/2 retaining Ring Grooves 7 7027141 2 SWIVEL 8 7027225 1 SWITCH, OPC, Single Pole (NC)
9 7028856 2 CONTROL ROD, Traction (5/16-24 threads) 10 7028857 4 BEARING, Nyliner 11 7074648 1 ROD, Operator Presence Control 12 7029139 1 SPRING, OPC- Loop Handle 13 7029715 1 SWITCH, Toggle 14 7034827 1 PANEL, Left 15 7034828 1 PANEL, Right 16 7041748 1 BAIL, Operator Presence Control (Weldment) 17 7091303 4 BOLT, 5/16-18 x 1” Short Neck Carriage, GR 5 18 7090977 2 NUT, 1/4-20 Hex Jam 19 7091003 2 BOLT, 1/4-20 x 1-3/4” Hex Head Cap, GR 5 was 7091222 20 7091030 2 BUSHING, 1/2” Machine 21 7091122 8 SCREW, 1/4-20 x 1/2” Hex Washer Self-Tap 22 7091297 2 NUT, 5/16-24 Hex, GR 5 23 7091299 4 NUT, 3/8-16 Hex Nyloc 24 7077873 2 SCREW, #12-14 x 1/2” Hex Flange Self-Tap 25 7091594 2 COTTER PIN, 1/2” Self-Locking 26 7091686 2 SCREW, 1/4-20 x 3/4” Hex Washer Self-Tap 27 7034820 1 WELDMENT, Traction Lever, RH 28 7034821 1 WELDMENT, Traction Lever, LH 29 7043869 1 HANDLE, Loop (Weldment) 30 7072597 1 THROTTLE CONTROL, 51.50/0.90 31 7012080 4 CABLE TIE, 7” 32 7073118 1 *WIRE HARNESS not shown 33 7074852 1 *HARNESS, Wiring Pigtail not shown 34 7073141 1 SWITCH, Interlock, Sealed (NC) 35 7073139 1 BRACKET, Interlock Switch 36 7090376 2 NUT, #10-32 Hex Nyloc 37 7091240 2 SCREW, #10-32 x 5/8” Hex Machine
tionItem Qty Note
Footnotes
SERIES 3
*NOTE: See Electrical Wiring pages for Illustration.
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
5
TP 400-5073-IR-CW-N
TRACKING CONTROL ASSEMBLY
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
6
SERIES 3
TRACKING CONTROL ASSEMBLY
p
Part No Descri
1 7011879 1 GRIP, Vinyl
2 7013550 1 PIN, 3/16 x 1” Roll
3 7011121 2 WASHER, 5/8” I.D., 1-1/4” O.D. Belleville
4 7027125 1 SPRING, Compression
5 7027168 2 SCREW, 5/16-18 X 1” Hex Head Cap, GR 5
6 7027169 1 SCREW, 3/8-16 x 5” Hex Head Cap, GR 5
7 7028859 1 LEVER
8 7028860 2 BUSHING
9 7029040 4 WASHER, Slipper 10 7034803 2 PIN, Shoulder 11 7034830 1 CAM, Track 12 7034877 2 PLATE, Speed, Accutrack 13 7091299 1 NUT, 3/8-16 Hex Nyloc 14 7091706 2 NUT, 5/16-18 Hex Top Lock, GR B 15 7019376 1 HANDLE, Shift Lever 16 7059115 1 WELDMENT, Neutral Latch 17 7041772 1 TRACK, Welded 18 7090517 3 WASHER, 3/8” Flat was 7091300 19 7091130 1 WASHER, .33 x .88 x .09 Flat
tionItem Qty Note
Footnotes
SERIES 3
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
7
TP 400-5073-IR-CW-N
OIL TANK ASSEMBLY
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
8
SERIES 3
OIL TANK ASSEMBLY
p
Part No Descri
1 7072899 1 COVER, Oil Tank Bracket
2 7015761 2 SHOULDER BOLT, 5/16-18
3 7091495 2 SCREW, 1/4-20 x 3/4” Hex Head Cap, GR 5
4 7091294 4 WASHER, .28 x .63 x .06 Flat
5 7072895 1 BRACKET, Reservoir, Hydro
6 7011079 2 WASHER, 3/8” Curved
7 7091298 6 NUT, 5/16-18 Hex Nyloc
8 7023295 2 U-NUT 1/4-20
9 7091705 2 NUT, 1/4-20 Hex Top Lock, GR B 10 7091303 4 BOLT, 5/16-18 x 1” Short Neck Carriage, GR 5 11 -- 2 GROMMET Dapco p/n 10672 12 -- 2 *ELBOW Dapco p/n 11021 13 -- 1 GROMMET Dapco p/n 12078 14 7073238 1 *ELBOW Dapco p/n 12183 15 7058610 1 OIL TANK (Includes Cap) 16 7035512 1 CAP, Oil Tank, Vented 17 7072896 1 RETAINING ROD, Reservoir (1/4-20 threads) 18 7012222 2 CLAMP, Fuel Hose 19 7016130 1 CLAMP, 13/16” Hose 20 7078029 2 HOSE, Return, 15-1/4” (7/16-20 Fitting on One End) 21 7072897 1 HOSE, 1/2 x 19-1/2” Supply (3/4-16 Fitting on One End) 22 7042584 1 WELDMENT, Tank Bracket- Hydro
tionItem Qty Note
Footnotes
SERIES 3
*NOTE: Fittings must withstand pull test of 35 lbs. min.
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
9
TP 400-5073-IR-CW-N
FUEL TANK ASSEMBLY
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
10
SERIES 3
FUEL TANK ASSEMBLY
p
Part No Descri
1 7028903 1 CAP, Fuel Tank Kelch # 200972
2 7044639 1 FUEL TANK includes item 1
3 7034923 2 STRAP, Tank
4 7091207 2 SCREW, #10-24 x 2-1/2” Pan Head Machine
5 7091290 2 NUT, #10-24 Hex Nyloc
6 7012222 6 CLAMP, Fuel Hose or 29900
7 7016325 1 VALVE, Fuel
8 7014359 1 FILTER, In-Line
9 7032956 1 *HOSE, Fuel (1/4” I.D. x 10” Long) 10 7024055 2 *HOSE, Fuel (1/4” I.D. x 6-1/2” Long) 11 7076272 1 *HOSE, Fuel (1/4” I. D. x “ 8-1/2 Long)
tionItem Qty Note
Footnotes
SERIES 3
*NOTE: When ordering hoses, measure length of hose to be replaced or distance between connections.
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
11
TP 400-5073-IR-CW-N
REAR DECK ASSEMBLY
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
12
SERIES 3
REAR DECK ASSEMBLY
p
Part No Descri
1 7044679 1 DECK, Rear (Weldment)
2 7046255 2 WHEEL MOTOR includes item 16
3 7091823 2 KEY, 5/32 x 5/8” Woodruff SAE J502
4 7091304 20 SCREW, 3/8-16 x 1” Hex Head Cap, GR 5
5 7091704 14 NUT, 3/8-16 Hex Top Lock, GR B
6 7091303 2 BOLT, 5/16-18 x 1” Short Neck Carriage, GR 5
7 7035267 1 BRACKET, Anti-Spin
8 7091706 3 NUT, 5/16-18 Hex Top Lock, GR B
9 7044751 1 KEY, 1/4” Square w/Bevel (3/4” long) 10 7027132 1 PULLEY, 4”, Engine/Hydro 11 7029615 1 V-BELT, HA4950 Engine/Hydro Dayco# 43-8498 12 7016561 1 BUSHING, 1” x 14 Ga Machine 13 7075084 2 SPACER,Clutch, Ogura 14 7035710 1 *V-BELT, Sect HB, Nom. Effective Length: 84.80” (Engine/Deck
belt)
14 7029262 1 *V-BELT, Sect HB, Nom. Effective Length: 66.00” (Primary
Engine/Deck belt)
14 7042813 1 *V-BELT, Sect HB, Nom. Effective Length: 67.80” (Engine/Deck
belt)
14 7042735 1 *V-BELT, Sect HB, Nom. Effective Length: 74.00” (Primary
Engine/Deck belt)
15 7075672 1 **CLUTCH, Electric (Ogura model GT2.5 SN01) requires use of 7017033,
16 7029704 1 BUMPER, Electric Clutch 17 7034448 1 WASHER, Rectangular Steel electric clutch bumper support 18 7091527 1 SCREW, 5/16-18 x 1-1/4” Hex Head Cap, GR 5 19 7075082 1 SPACER, Clutch 20 7091301 1 WASHER, 7/16” Split Lock 21 7017033 1 KEY, 1/4” Square x 2-1/4” 22 7092071 1 SCREW, 7/16-20 x 2-1/2” Hex Head Cap, GR 5 (w/locking
patch) 23 7034647 2 BRACKET, Wheel, Hydro Gear 24 7091320 8 WASHER, 3/8” Split Lock 25 7091828 1 NUT, 3/4-20 Hex Castle 26 7091528 1 WASHER, .375 I.D. x .875 O.D. Flat
tionItem Qty Note
used on 36” Deck
used on 48” Deck
used on 52” Deck
used on 61” Deck
7075082 & 7075084
or 7091703
Footnotes
SERIES 3
*NOTE: Part numbers are printed on belts. **NOTE: 7074223 (Clutch Ass'y.) includes items 8, 9, 10, 12, 13, 15-22 & 26.
13
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
RH PUMP ASSEMBLY
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
14
SERIES 3
RH PUMP ASSEMBLY
p
Part No Descri
1 7078030 1 HOSE ASSEMBLY, Pro Hydro Series 3 (13.5” hose length) filter to pump 2 7027111 2 FITTING, 90 Degree- “O”-Ring Boss 3 7091721 1 ROLL PIN, 5mm x 25mm 4 7072893 1 SHIFT ARM, Pump 5 7011223 1 PUMP, Hydraulic, RH, HG, Pro Ser. 3 6 7091528 4 WASHER, 3/8” I.D. x 7/8” O.D. x 1/16” Flat 7 7091704 2 NUT, 3/8-16 Hex Top Lock, GR B 8 7034926 2 FITTING, Hydraulic, Straight 3/4-16 UNF
9 7027181 2 BOLT, 3/8-16 x 1-1/4” Short Neck Carriage, GR 5 10 7029058 2 HOSE, Pump/Motor, High Pressure 21-1/2” 11 7027199 1 KEY, M5 x M20 12 7077680 2 SETSCREW- 1/4-20 x 3/8” Socket Head Knurled Cup Point 13 7091627 1 WASHER, 1/4” Flat 14 7027223 1 WASHER, 1/4” I.D. Split Lock 15 7091835 1 SCREW, M6 1.0 x 12mm Hex Head Cap 16 7027131 1 PULLEY, 5.5 w/Set Screws Includes two 1/4-20 set screws 17 7091705 1 NUT, 1/4-20 Hex Top Lock, GR B 18 7028863 1 ARM, Pump 19 7091575 1 NUT, 5/16-18 Hex Center Lock, GR 5 or B 20 7028862 1 ECCENTRIC 21 7090825 1 SCREW, 1/4-20 x 1-1/4, Hex Head Cap, GR 5 22 7091318 1 SCREW, 5/16-18 x 3/4” Hex Head Cap, GR 5 23 7091315 1 WASHER, .32 x .58 x .08 Split Lock 24 7029000 1 SPACER, Blade Hub 25 7027139 1 ROD END, Pump Control Linkage (5/16-24 thread) 26 7028907 2 BUSHING, Spring 27 7091527 2 SCREW, 5/16-18 x 1-1/4” Hex Head Cap, GR 5 28 7091706 2 NUT, 5/16-18 Hex Top Lock, GR B 29 7072579 1 SPRING, Hydro
tionItem Qty Note
Footnotes
SERIES 3
15
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
LH PUMP ASSEMBLY
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
16
SERIES 3
LH PUMP ASSEMBLY
p
Part No Descri
1 7011222 1 PUMP, Hydraulic, LH, HG, Pro Ser. 3
2 7091705 1 NUT, 1/4-20 Hex Top Lock, GR B
3 7027111 2 FITTING, 90 Degree- “O”-Ring Boss
4 7078030 1 HOSE ASSEMBLY, Pro Hydro Series 3 (13.5” hose length) filter to pump
5 7091721 1 ROLL PIN, 5mm x 25mm
6 7028863 1 ARM, Pump
7 7091575 1 NUT, 5/16-18 Hex Center Lock, GR 5 or B
8 7072893 1 SHIFT ARM, Pump
9 7091528 4 WASHER, 3/8” I.D. x 7/8” O.D. x 1/16” Flat 10 7027139 1 ROD END, Pump Control Linkage (5/16-24 thread) 11 7028907 2 BUSHING, Spring 12 7072579 1 SPRING, Hydro 13 7091527 2 SCREW, 5/16-18 x 1-1/4” Hex Head Cap, GR 5 14 7091706 2 NUT, 5/16-18 Hex Top Lock, GR B 15 7091318 1 SCREW, 5/16-18 x 3/4” Hex Head Cap, GR 5 16 7091315 1 WASHER, .32 x .58 x .08 Split Lock 17 7029000 1 SPACER, Blade Hub 18 7090825 1 SCREW, 1/4-20 x 1-1/4, Hex Head Cap, GR 5 19 7028862 1 ECCENTRIC 20 7034926 2 FITTING, Hydraulic, Straight 3/4-16 UNF 21 7029058 2 HOSE, Pump/Motor, High Pressure 21-1/2” 22 7027199 1 KEY, M5 x M20 23 7027131 1 PULLEY, 5.5 w/Set Screws Includes two 1/4-20 set screws 24 7077680 2 SETSCREW- 1/4-20 x 3/8” Socket Head Knurled Cup Point 25 7091627 1 WASHER, 1/4” Flat 26 7027223 3 WASHER, 1/4” I.D. Split Lock 27 7091835 1 SCREW, M6 1.0 x 12mm Hex Head Cap 28 7091704 2 NUT, 3/8-16 Hex Top Lock, GR B 29 7027181 2 BOLT, 3/8-16 x 1-1/4” Short Neck Carriage, GR 5 30 7027230 2 SCREW, 1/4-20 x 1” Hex Head Cap, GR 5 31 7027168 2 SCREW, 5/16-18 X 1” Hex Head Cap, GR 5 32 7075919 1 BRACKET, Filter 33 7091298 2 NUT, 5/16-18 Hex Nyloc 34 7078028 1 FITTING, Tee, 4-4-6 w/37 Degree Flare Parker p/n 4-4-6 S50X-S 35 5023096 1 FILTER HEAD 36 7078027 1 FITTING, 90 Degree w/37 Degree Flare Parker p/n 8-6 C50X-S 37 1719168 1 OIL FILTER
tionItem Qty Note
Footnotes
SERIES 3
17
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
POWER UNIT IDLER ASSEMBLY
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
18
SERIES 3
POWER UNIT IDLER ASSEMBLY
p
Part No Descri
1 7027220 1 BOLT, 3/8-16 x 3-1/4” Hex Head, GR 5
2 7090517 2 WASHER, 3/8” Flat
3 7027129 1 PULLEY, Idler
4 7026886 1 IDLER ARM Weldment
5 7091299 4 NUT, 3/8-16 Hex Nyloc
6 7027124 1 SPRING, Idler Tension (extension)
7 7091704 1 NUT, 3/8-16 Hex Top Lock, GR B
8 7016561 1 BUSHING, 1” x 14 Ga Machine
9 7076998 1 GREASE FITTING, 1/4-28 Straight 10 7016173 1 SPACER, Pivot 11 7027221 2 BOLT, 3/8-16 x 3-1/2” Hex Head, GR 5
tionItem Qty Note
Footnotes
SERIES 3
19
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
ENGINE GROUP
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
20
SERIES 3
ENGINE GROUP
p
Part No Descri
1 ** 1 ENGINE, 15HP Kawasaki Spec. No. FH430V-AS02
1 ** 1 ENGINE, 17HP Kawasaki Model No. FH541V-AS02
2 7027972 1 ASSEMBLY, Oil Valve
3 7074953 1 ADAPTER, Oil Drain Kawasaki #59071-7004 (not
4 7074954 1 O-RING Kawasaki #670D-2016 (not
tionItem Qty Note
shown)
shown)
Footnotes
SERIES 3
**Purchase engine components directly from the engine manufacturer dealer.
21
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
TRACTION, REAR WHEEL ASSEMBLY
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
22
SERIES 3
TRACTION, REAR WHEEL ASSEMBLY
p
Part No Descri
1 7058425 2 ASSEMBLY, Rear Tire & Rim, Turf Saver, Gray Includes item 2, 3 & 6
2 7073526 1 TIRE, 16 x 6.50-8, 4 Ply (Carlisle “Turf Saver”)
3 7075729 1 RIM (Gray)
4 7012234 1 AIR VALVE, Snap-In Goodyear p/n TR-412
5 7092097 8 LUG-NUT, 1/2-20 Tapered Seat was 7027192
6 7075303 2 WHEEL HUB, w/4 threaded studs
tionItem Qty Note
Footnotes
SERIES 3
23
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
CASTER, WHEEL & TIRE ASSEMBLY
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
24
SERIES 3
CASTER, WHEEL & TIRE ASSEMBLY
p
Part No Descri
1 7058167 2 ASSY, Wheel & Tire, 9 x 3.50-4 (Gray Rim) used on 36, 48 & 52” decks;
1 7029869 2 ASSY, Wheel & Tire, 9 x 3.50-4 (White Rim) used on 61” deck; Incl. Items 2,
2 7022394 2 RETAINER, Flanged
3 7029870 1 TIRE, 9 x 3.50-4 4A 7075553 1 RIM, One-Piece Steel (Gray) 4B 7029871 1 RIM, One-Piece Steel (White)
5 7022395 2 BEARING, Roller
6 7022151 2 SLEEVE, Axle
7 7091922 2 NUT, 1/2-13 Hex Nyloc
8 7091326 2 BOLT, 1/2-13 x 5-1/2” Hex Head Cap, GR 5
9 7042780 2 YOKE, Caster Weldment 10 7017711 2 LYNCH PIN, 7/16” Heavy Duty 11 7012234 1 AIR VALVE, Snap-In Goodyear p/n TR-412 12 7021960 2 SPACER, PM 13 7023747 2 BUSHING, 1” 14 7046626 4 BUSHING, Caster 15 7014669 1 GREASE FITTING, 3/16 Straight (press-in)
tionItem Qty Note
Incl. Items 2, 3, 4A, 5, 15 & 16
3, 4B, 5, 15 & 16
Footnotes
SERIES 3
25
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N

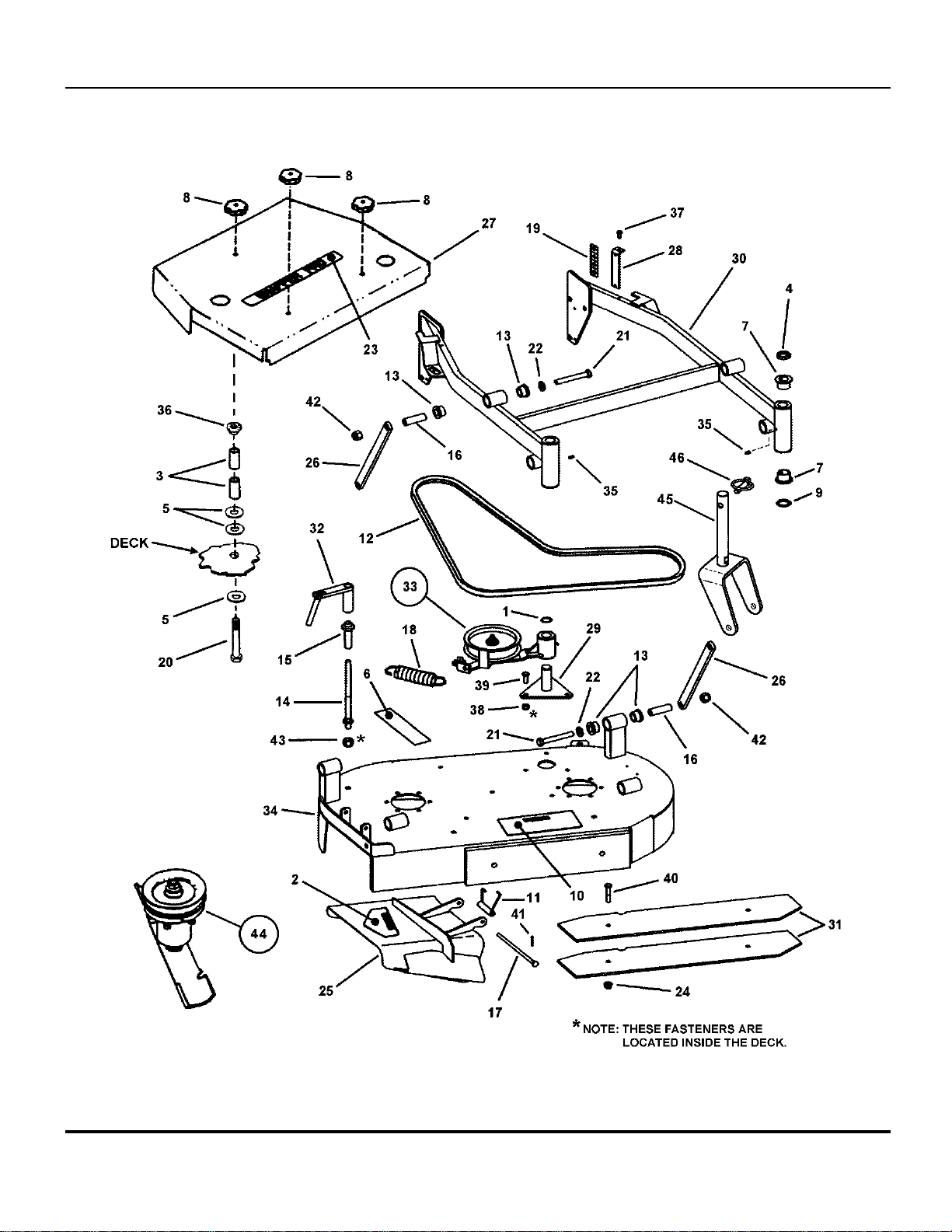

36" MOWER DECK ASSEMBLY (Adjustable Height)
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
26
SERIES 3
36" MOWER DECK ASSEMBLY (Adjustable Height)
p
Part No Descri
1 7012709 1 RING, 1” External Retaining
2 7013010 1 DECAL, Warning (CPSC Cut Finger)
3 7021128 6 SPACER
4 7021960 2 SPACER, Powdered Metal also shown on Caster, Wheel &
5 7091528 9 WASHER, 3/8” I.D. x 7/8” O.D. x 1/16” Flat
6 7073647 1 DECAL, Danger Guard/Catcher
7 7046626 4 BUSHING, Caster also shown on Caster, Wheel &
8 7023735 3 KNOB, Hood (5/16-18 thread)
9 7023747 2 BUSHING, 1” also shown on Caster, Wheel &
10 7024156 1 DECAL, Caution- Operator Instruction 11 7027950 1 SPRING, Chute 12 7035710 1 V-BELT, 36” Deck Drive (Nom. Effective Length: 84.80”) 13 7029258 16 BUSHING, Suspension 14 7029259 2 STUD, Lift, 1/2-13 Thread, Both Ends 15 7046214 2 LIFT WASHER (Weldment) 16 7029263 8 SLEEVE, Suspension 17 7029277 1 HINGE PIN, Chute 18 7029278 1 SPRING, Idler 19 7029295 2 DECAL, Height of Cut 20 7076940 3 SCREW, 5/16-18 x 4-1/2” Hex Head Cap, GR 5 21 7029355 8 BOLT, 1/2-13 x 3-3/4” Hex Head, GR 5 22 7091587 8 WASHER, 1/2” Flat 23 7074862 1 DECAL, Snapper Pro (silver, 16-1/2” long) 24 7091619 2 NUT, 3/8-16 Hex Flange Lock 25 7058871 1 DEFLECTOR, 36” ANSI Compliant (Weldment) 26 7034964 4 ARM, Suspension, 12” Long 27 7034980 1 COVER, 36” 28 7035279 2 BRACKET, Height-of-Cut 29 7041295 1 PIVOT, Idler Arm (Weldment) 30 7042473 1 FRAME, 36” Adjustable (Weldment) 31 7035756 2 PLATE, Ballasat 32 7054012 2 ASSEMBLY, Crank (Includes Crank, 7042477,
33 7054018 1 ASSEMBLY, Idler Arm, 36” see 36” Deck Idler Assembly
34 7044664 1 WELDMENT, Deck, Adjustable Height (Red) 35 7014669 2 GREASE FITTING, 3/16 Straight (press-in) also shown on Caster, Wheel &
36 7091601 3 NUT, 5/16-18 Hex Flange Lock, GR 5 37 7091819 2 SCREW, 1/4-20 x 5/8” Hex Washer Self-Tap
tionItem Qty Note
Tire Assembly page
Tire Assembly page
Tire Assembly page
Handle 7029380 & Roll Pin
7013877)
page
Tire Assembly page
Footnotes
SERIES 3
27
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
36" MOWER DECK ASSEMBLY (Adjustable Height)
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
28
SERIES 3
36" MOWER DECK ASSEMBLY (Adjustable Height)
p
Part No Descri
38 7091299 20 NUT, 3/8-16 Hex Nyloc 39 7091304 3 SCREW, 3/8-16 x 1” Hex Head Cap, GR 5 40 7091305 3 SCREW, 3/8-16 x 2” Hex Head Cap, GR5 41 7091313 1 COTTER PIN, 3/32 x 1” 42 7091922 8 NUT, 1/2-13 Hex Nyloc 43 7091894 2 NUT, 1/2-13 Hex Center Lock 44 7054011 2 ASSEMBLY, Spindle also shown on Cutter Housing
45 7042780 2 YOKE, Caster Weldment also shown on Caster, Wheel &
46 7017711 2 LYNCH PIN, 7/16” Heavy Duty also shown on Caster, Wheel &
47 7077345 2 PAD, Gas Tank (not shown)
tionItem Qty Note
Assembly page
Tire Assembly page
Tire Assembly page
Footnotes
SERIES 3
29
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
48", 52" & 61" MOWER DECK ASSY (Frame)
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
30
SERIES 3
48", 52" & 61" MOWER DECK ASSY (Frame)
p
Part No Descri
1 7044667 1 SHIELD, Muffler (SPA611)
2 7091318 2 SCREW, 5/16-18 x 3/4” Hex Head Cap, GR 5
3 7091298 2 NUT, 5/16-18 Hex Nyloc
4 7046580 1 *DECAL, SNAPPER Pro w/Trademark
4 7074862 1 *DECAL, Snapper Pro (silver, 16-1/2” long)
5 7024085 2 WING NUT, 5/16-18
6 7035285 1 COVER, 48” Right
6 7046607 1 COVER, 52” Right
6 7035314 1 COVER, 61” Right
7 7035286 1 COVER, 48” Left
7 7046606 1 COVER, 52” Left
7 7035313 1 COVER, 61” Left
8 7035287 1 COVER, 48” Center
8 7035303 1 COVER, 52” Center
8 7035315 1 COVER, 61” Center
9 7023735 4 KNOB, Hood (5/16-18 thread) 10 7054012 2 ASSEMBLY, Crank (Includes Crank, 7042477,
11 7073593 1 *DECAL, Caution Handle May Be Hot (Adjustable Decks only) replaces 7043815 12 7043816 1 *DECAL, Oil Threads Here (Adjustable Decks only) 13 7017711 2 LYNCH PIN, 7/16” Heavy Duty Also shown on CASTER,
14 7021960 2 SPACER, Powdered Metal 15 7046626 4 BUSHING 16 7042780 2 YOKE, Caster Weldment Also shown on CASTER,
17 7041817 1 WELDMENT, 48” Deck Frame (shown) 17 7042479 1 WELDMENT, 52” Deck Frame (not shown) 17 7043865 1 WELDMENT, 61” Deck Frame (not shown) 18 7091922 8 NUT, 1/2-13 Hex Nyloc or 7091325 19 7091587 8 WASHER, 1/2” Flat 20 7029258 8 BUSHING, Suspension 21 7029260 4 WASHER, Lift 4 are used on 52” decks; 2 are
22 7046214 2 LIFT WASHER (Weldment) 23 7029259 2 STUD, Lift, 1/2-13 Thread, Both Ends 24 7014669 2 FITTING, Straight Lube (for 3/16” drill) 25 7029295 2 *DECAL, Height of Cut see Decal Page 26 7029263 4 SLEEVE, Suspension 27 7029355 4 BOLT, 1/2-13 x 3-3/4” Hex Head, GR 5 28 7034964 2 ARM, Suspension, 12” Long 48” & 52” Decks
tionItem Qty Note
Handle 7029380 & Roll Pin
7013877)
WHEEL & TIRE ASSY page.
WHEEL & TIRE ASSY page.
used on 61” Decks
Footnotes
SERIES 3
*NOTE: See DECAL page for decal identification.
31
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
48", 52" & 61" MOWER DECK ASSY (Frame)
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
32
SERIES 3
48", 52" & 61" MOWER DECK ASSY (Frame)
p
Part No Descri
28 7034979 4 ARM, Suspension, 13-1/2” Long 61” Deck
tionItem Qty Note
Footnotes
SERIES 3
*NOTE: See DECAL page for decal identification.
33
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
48", 52" & 61" MOWER DECK ASSY (Deck)
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
34
SERIES 3
48", 52" & 61" MOWER DECK ASSY (Deck)
p
Part No Descri
1 7029262 1 V-BELT, Primary, 48” Deck (66” Long*)
1 7042813 1 V-BELT, Primary, 52” Deck (69” Long*)
1 7042735 1 V-BELT, Primary, 61” Deck (72” Long*)
2 7029261 1 V-BELT, Secondary, 48” Deck (113” Long*)
2 7029266 1 V-BELT, Secondary, 52” Deck (120” Long*)
2 7029268 1 V-BELT, Secondary, 61” Deck (128” Long*)
3 7029281 4 STANDOFF, 4-1/2” Long (5/16-18 thread top end; 3/8-16
bottom end) 4 7091299 33 NUT, 3/8-16 Hex Nyloc 5 7029259 2 STUD, Lift, 1/2-13 Thread, Both Ends 6 7091894 2 NUT, 1/2-13 Hex Center Lock 7 7029280 2 STANDOFF, 2” Long (5/16-18 thread top end; 3/8-16 bottom
end) 8 7091819 4 SCREW, 1/4-20 x 5/8” Hex Washer Self-Tap 9 7091305 2 SCREW, 3/8-16 x 2” Hex Head Cap, GR 5
10 7072915 1 SPRING, Extension, Primary Idler 48” Deck 10 7029272 1 SPRING, Extension, Primary Idler 52” & 61” Deck 11 7091922 8 NUT, 1/2-13 Hex Nyloc or 7091325 12 7091587 12 WASHER, 1/2” Flat 13 7029258 16 BUSHING, Suspension 14 7034965 2 POINTER, Height-of-Cut 15 7029263 8 SLEEVE, Suspension all models 16 7034964 2 ARM, Suspension, 12” Long 48” & 52” Decks 16 7034979 4 ARM, Suspension, 13-1/2” Long 61” Deck 17 7029355 8 BOLT, 1/2-13 x 3-3/4” Hex Head, GR 5 18 7054011 3 ASSEMBLY, Spindle see Cutter Housing Assembly
19 7029278 1 SPRING, Idler 20 7029265 2 BOLT, 1/2” Dia. Shoulder, 3/8-16 Thread 21 7029264 2 WHEEL, Gage 22 7054023 1 ASSEMBLY, Idler - 3 Spindle Deck (shown) 48” & 61” Decks 22 7054420 1 ASSEMBLY, Idler - 3 Spindle Deck (not shown) 52” Deck 23 7029249 1 PULLEY, 5-3/4” O.D. w/Hub 48” & 52” Decks 23 7029250 1 PULLEY, 6-5/8” Driven 61” Deck 24 7091304 4 SCREW, 3/8-16 x 1” Hex Head Cap, GR 5 25 7063205 1 WELDMENT, 48” Deck, Pro Adjustable 25 7045133 1 WELDMENT, 52” Deck, Pro Adjustable 25 7045165 1 WELDMENT, 61” Deck, Pro Adjustable 26 7073647 2 DECAL, Danger Guard/Catcher see Decal Page 27 7079226 3 ROLLER, Low Density Polyethylene
tionItem Qty Note
page
Footnotes
SERIES 3
*Nominal Effective Length; HB section belt; SNAPPER part number is printed on belt
35
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
48", 52" & 61" MOWER DECK ASSY (Deck)
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
36
SERIES 3
48", 52" & 61" MOWER DECK ASSY (Deck)
p
Part No Descri
28 7027344 2 WASHER, 5/8” Flat 29 7029277 1 HINGE PIN, Chute 30 7091313 1 COTTER PIN, 3/32 x 1” 31 7027327 1 PIVOT, Roller Pin (Weldment) 32 7027950 1 SPRING, Chute 33 7013010 1 DECAL, Warning (CPSC Cut Finger) see Decal Page
34A 7050513 1 ASSY, Discharge Chute, 48” Deck incl. items 4 (4), 35A, 36A, 37A
34B 7500076 1 ASSY, Discharge Chute, 52” Deck incl. items 29, 30, 32, 35B, 36B
34C 7058291 1 DISCHARGE CHUTE, 61” Deck Euro (Weldment) 35A 7050590 1 WELDMENT, 48” Discharge Chute 35B 7400008 1 WELDMENT, 52” Discharge Chute 36A 7078146 1 CHUTE, Rubber (48” Deck) 36B 7100087 1 CHUTE, Rubber (52” Deck) 37A 7078133 1 DEFLECTOR BOTTOM (48” Deck) 37B 7300036 1 DEFLECTOR BOTTOM (52” Deck)
38 7091790 4 BOLT, 3/8-16 x 1-1/4” Square Neck Carriage, GR 5 used on 48” & 52” Decks only
tionItem Qty Note
& 38 (4)
& 37B
Footnotes
SERIES 3
*Nominal Effective Length; HB section belt; SNAPPER part number is printed on belt
37
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
36" DECK IDLER ASSEMBLY
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
38
SERIES 3
36" DECK IDLER ASSEMBLY
p
Part No Descri
1 7034422 1 PULLEY, Idler (5.00 O. D.) 2 7091299 4 NUT, 3/8-16 Hex Nyloc 3 7090517 2 WASHER, 3/8” Flat 4 7012709 1 RING, 1” External Retaining 5 7023556 2 BUSHING, Flange 6 7042448 1 IDLER ARM, 36” (Weldment) 7 7014669 1 GREASE FITTING, 3/16 Straight (press-in) 8 7091304 3 SCREW, 3/8-16 x 1” Hex Head Cap, GR 5 9 7041295 1 PIVOT, Idler Arm (Weldment)
10 7027220 1 BOLT, 3/8-16 x 3-1/4” Hex Head, GR 5 11 7029723 2 SPACER, .380 I.D. x 1” O.D. x .410 Thick 12 7027198 1 BOLT, 3/8-16 x 1” Hex Flange Lock, GR 5 13 7036429 1 BRACKET, Idler (Pro 36) 14 7035656 1 RETAINER, Belt - Idler 15 7091585 1 NUT, 3/8-16 Hex Center Lock, GR 5 or B
tionItem Qty Note
Footnotes
SERIES 3
39
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
48" & 61" DECK IDLER ASSEMBLY
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
40
SERIES 3
48" & 61" DECK IDLER ASSEMBLY
p
Part No Descri
1 7012709 2 RING, 1” External Retaining 2 7023747 2 BUSHING, 1” I.D. Machine 3 7023556 4 BUSHING, Flange 4 7042452 1 WELDMENT, Idler Arm, Secondary 5 7029273 1 PULLEY, Idler 6 7090517 4 WASHER, 3/8” Flat 7 7091585 2 NUT, 3/8-16 Hex Center Lock, GR 5 or B 8 7034422 1 PULLEY, Flat Idler, 5” O.D. 9 7035656 1 RETAINER, Belt - Idler
10 7035657 1 SPACER, Idler Pulley 11 7014669 1 GREASE FITTING, 3/16 Straight (press-in) 12 7042450 1 WELDMENT, Idler Arm, Primary 13 7027220 1 BOLT, 3/8-16 x 3-1/4” Hex Head Cap, GR 5 14 7091305 1 SCREW, 3/8-16 x 2” Hex Head Cap, GR 5 15 7042465 1 WELDMENT, Idler Pivot
tionItem Qty Note
Footnotes
SERIES 3
41
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
52" DECK IDLER ASSEMBLY
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
42
SERIES 3
52" DECK IDLER ASSEMBLY
p
Part No Descri
1 7091585 3 NUT, 3/8-16 Hex Center Lock, GR 5 or B 2 7090517 6 WASHER, 3/8” Flat 3 7029273 1 PULLEY, Idler 4 7091305 1 SCREW, 3/8-16 x 2” Hex Head Cap, GR 5 5 7012709 2 RING, 1” External Retaining 6 7023747 2 BUSHING, Machine 7 7023556 4 BUSHING, Flange 8 7042452 1 WELDMENT, Secondary Idler Arm 9 7014669 2 GREASE FITTING, 3/16 Straight (press-in)
10 7034422 1 PULLEY, Idler (5.00 O. D.) 11 7042775 1 WELDMENT, Primary Idler Arm, SPA521 12 7035657 1 SPACER, Idler Pulley 13 7027220 1 BOLT, 3/8-16 x 3-1/4” Hex Head, GR 5 14 7042465 1 WELDMENT, Idler Pivot 15 7091302 1 NUT, 3/8-16 Hex, GR 5 16 7013847 1 RETAINER, 3/8” Bolt 17 7091497 1 SCREW, 3/8-16 x 1-1/2” Hex Head Cap, GR5
tionItem Qty Note
Footnotes
SERIES 3
43
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
CUTTER HOUSING ASSEMBLY
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
44
SERIES 3
CUTTER HOUSING ASSEMBLY
p
Part No Descri
1 7029422 2 BEARING, Sealed 2 7029270 1 WASHER, Spindle 3 7029274 1 SNAP-RING, Spindle Shaft 4 7059311 1 ASSEMBLY, Spindle Shaft 5 7029254 1 SPACER, Bearing 6 7029271 4 SPACER, Blade
7A 7075751 3 BLADE, 18” Comm. With Ext. Cut for 36” (2 blades) or 52” decks
7B 7075770 3 BLADE, 21” (replaces 7017081) for 61”
7C 7075771 3 BLADE, 16-1/2” for 48” deck
8 7016440 1 WASHER, Beveled 9 7063234 1 BOLT, 5/8-11 x 7-1/2” Hex Head Cap, GR 5
10 7029275 1 LUBE FITTING, 1/4-28 Straight (Thread Forming) 11 7029252* 1 HOUSING, Cutter 12 7029384 1 GREASE VENT, Spindle 13 7029302 6 BOLT, 3/8-16 x 1-1/4” Rib Necked 14 7029245 1 PULLEY, 5-3/4” O.D. for 48”, 52” & 61” decks
-- 7029249 1 PULLEY, 5-3/4” O.D. w/Hub for 36” deck 15 7063237 1 NUT, 5/8-11 Hex Flange Lock, GR B 16 7091299 6 NUT, 3/8-16 Hex Nyloc 17 7063238** 1 SEAL, Nylos 18 7013370** 1 WASHER
tionItem Qty Note
(3 blades)
decks
Footnotes
SERIES 3
*NOTE: 7054017, Spindle Housing sub-assembly is made of items 11, 12 & 13. **NOTE: To install Bearing Pre-Seal Kit (7063240) discard item 3 & replace with items 17 & 18 as shown.
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
45
TP 400-5073-IR-CW-N
DECAL GROUP
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
46
SERIES 3
DECAL GROUP
p
Part No Descri
1 7074862 1 DECAL, Snapper Pro (silver, 16-1/2” long) 2 7046580 1 DECAL, Snapper Pro w/Trademark (white letters, 13-3/16” long) 3 7036481 1 DECAL, Small Snapper Pro (silver, 8” long) 4 7029295 1 DECAL, Height of Cut 5 7027733 1 DECAL, Ear Protection 6 7073593 1 DECAL, Adjustment Handle 7 7073594 1 DECAL, Caution, Open Belt Drive 8 7075755 1 DECAL, Left Panel, Throttle w/Choke (Hydro)
9 7075758 1 DECAL, Right Panel, Instructions 10 7075757 1 DECAL, Left Panel, Switch 11 7073647 1 DECAL, Danger Guard/Catcher 12 7029044 1 DECAL, Right Panel, Switch 13 7073605 1 DECAL, Caution Pro Hydro 14 7013010 1 DECAL, Danger (CPSC) Cut Finger 15 7043816 1 DECAL, Oil Threads Here (Adjustable Decks only) 16 7075564 1 DECAL, 36” Deck Commercial silver numbers 17 7044792 1 DECAL, 48” Deck Commercial white numbers 17 7075565 1 DECAL, 48” Deck Commercial silver numbers 18 7075566 1 DECAL, 52” Deck Commercial silver numbers 19 7044794 1 DECAL, 61” Deck Commercial white numbers
tionItem Qty Note
Footnotes
SERIES 3
47
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
ELECTRICAL WIRING (Manual Start)
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
48
SERIES 3
ELECTRICAL WIRING (Manual Start)
p
Part No Descri
1 7027225 1 SWITCH, Single Pole, LG-1, N.C.
2 7073141 1 SWITCH, Interlock, Sealed, SPST, N.C. (Delta Systems # 6410-51)
3 7091240 2 SCREW, #10-32 x 5/8” Hex Machine
4 7090376 2 NUT, #10-32 Hex Nyloc
5 7073118 1 WIRING HARNESS
6 7012686 1 NUT, 1/2-27 Hex (Special)
7 7029715 1 SWITCH, Toggle (H671A) blade clutch switch (P.T.O.)
8 7011138 1 IGNITION KEY (Pair)
9 7012685 1 NUT, 5/8-32 Hex (Ignition Switch) 10 7090880 1 WASHER, 5/8” Internal Tooth Lock 11 7017817 1 SWITCH, Ignition, 2-Pole 12 7074852 1 HARNESS, Wiring Pigtail
tionItem Qty Note
Footnotes
SERIES 3
49
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
WIRING SCHEMATIC (Manual Start)
Manual No. 7006936 PRO HYDRO WALK BEHIND MOWERS TP 400-5073-IR-CW-N
50
SERIES 3
WIRING SCHEMATIC (Manual Start)
p
Part No Descri
1 7073118 1 WIRING HARNESS
tionItem Qty Note
Footnotes
SERIES 3
51
Manual No. 7006936PRO HYDRO WALK BEHIND MOWERS
TP 400-5073-IR-CW-N
Parts Manual fo
r
S
E
PRO HYDRO WALK BEHIND MOWER MID-SIZ SERIES 3
COPYRIGHT ©2005 SNAPPER PRODUCTS, INC. ALL RIGHTS RESERVED.
IT IS THE POLICY OF SNAPPER TO IMPROVE ITS PRODUCTS
WHENEVER IT IS POSSIBLE AND PRACTICAL TO DO SO. WE
RESERVE THE RIGHT TO MAKE CHANGES OR ADD IMPROVEMENTS
AT ANY TIME WITHOUT INCURRING ANY OBLIGATION TO MAKE
SUCH CHANGES ON PRODUCTS MANUFACTURED PREVIOUSLY.
McDonough, GA, 30253 U.S.A.
Manual No. 7006936
Revision IR,
7/8/2005
TP 400-5073-IR-CW-N
Loading...
