Snapper 1696004, 1696005, 1696012, 1696011, 1696006 User Manual

Not for
Reproduction
Parts Manual fo
r
4
5
6
2
26", 28" & 30" TWO STAG
LARGE FRAME SNOWTHROWERS
2011
DescriptionModel No.
169600 169600 1696011 L1528EX 169600 169601
L1226E L1528E
L1730E L1730EX
Briggs & Stratton Yard Power Products Group
535 Macon Road McDonough, GA, 30253 U.S.A. 800-935-2967
Manual No. Revision:
7105286
- 6/14/2011
Not for
Reproduction
Not for
Reproduction
s
PAGE GROUP
4
8 10 12 14 16 20 24 28 30
Handles & Controls Group Auger Housing Group Auger Drive Group Gear Case Assembly - Heavy Duty Chute & Rotation Group Engine & Frame Group - 11.5TP Engine Group - 14.5HP & 16.5HP Traction Drive Group - Easy Turn Decals Group Wheels & Tires Group
Table Of Content
26", 28" & 30" TWO ST AGE 2011
Manual No.
3
TP 400-5495---LF-N
7105286
Not for
Reproduction
Handles & Controls Group
Manual No.
7105286 26", 28" & 30" TWO STAGE
4
2011
Not for
Reproduction
Handles & Controls Group
Part No DescriptionItem Qty
0010 1737966 1 HEADLIGHT, Oval 0010-10 ----- 1 * BULB, 881-12V 27W Halogen Lamp (Included with Ref. No. 0010) 0020 1738247D 1 COVER, Panel 0030 1960715 3 SCREW, Truss Head Torx, 1/4-20 x 3/4 0040 1732471 1 CABLE & SPRING ASSEMBLY, Auger Drive, RH 0050 1737759A 1 HANDLE, Lower 0060 1734587A 1 HANDLE, Upper, RH 0070 1734586A 1 HANDLE, Upper, LH 0080 1921333 2 CAPSCREW, Hex Head, 5/16-18 x 1, G5 0090 1664847 2 SCREW, Hex Washer Head, Taptite, 5/16-18 x 3/4 0100 1935048 2 NUT, Hex Flange, Two Way Lock, 5/16-18 0110 7035744 4 KNOB, Wiing, 5/16-18 0120 1750299 2 BOLT, Carriage, Curved Head, 5/16-18 x 2-1/4 0130 7091189 2 BOLT, Carriage, Curved Head, 5/16-18 x 2 0135 7090391 4 WASHER, Internal Tooth, 5/16 0140 1920397 4 NUT, Hex Lock ESNA Light, 1/4-20 0150 1678392 2 SPACER, 1/4 ID x 3/8 OD x 5/16" 0160 1921962 4 CAPSCREW, Hex Head, 1/4-20 x 1-3/4, G5 0170 1739783A 1 LEVER, Clutch, RH 0180 1739782A 1 LEVER, Clutch, LH 0190 1733505BM 1 BRACKET, Pivot, Free Hand 0200 1736360 1 ROD, Hold Down 0210 1733095 1 SPACER, 1/4 ID x 3/8 OD x 1/8" 0220 1960353 1 WASHER, 1/4 0230 1736542 2 SPACER, Stepped 0240 1750554 2 BOLT, Shoulder, 10-24 0250 1933896 2 NUT, Hex Lock, Nylon Insert, 10-24 0260 1726317 2 GRIP 0270 2820263 2 NUT, Hex, 5/16-24 0280 1917356 1 LOCKWASHER, Spring, 5/16 0290 1739290 1 BALL JOINT 0300 1751543 1 ROD, Speed Control 0310 1923701 1 CAPSCREW, Hex Head, 3/8-16 x 2, G5 0320 1931277 3 NUT, Hex Flange, Whiz Lock, 5/16-18 0330 724361 1 SPRING, 3/4" 0340 1918266 1 WASHER, 3/8 0350 1919439 1 NUT, Hex Lock ESNA Light, 3/8-16 0390 1737684 1 BRACKET, Controls 0400 1960589 1 SCREW, Phillips Head, #10-24 x 3/4 0410 1733192 1 KNOB, Slot Speed 0420 1933896 1 NUT, Hex Lock, Nylon Insert, 10-24 0430 1736836 1 SPEED LEVER 0440 727331 1 CABLE, Forward Drive 0450 723154 1 BOOT, Spring End Cover
Footnotes:
Note* See your local hardware store for replacement bulbs & fuses.
2011
Manual No.
5
710528626", 28" & 30" TWO ST AGE
Not for
Reproduction
Handles & Controls Group
Manual No.
7105286 26", 28" & 30" TWO STAGE
6
2011
Not for
Reproduction
Part No DescriptionItem Qty
0460 723259 1 BRACKET, Cable Adjusting 0470 1733509 1 ROD & SPRING ASSEMBLY 0480 2108360 2 SPRING, Compression, 2-1/4 0490 1927429 2 SCREW, Hex Washer Head, Taptite, 1/4-20 x 5/8 0500 723873 3 BOLT, Carriage, 5/16-18 x 3/4 0510 1732064BM 1 SUPPORT, Dash 0520 2825094 5 TIE, Self Lock 0570 1750773 1 HARNESS, Deflector 0570-10 ----- 1 * FUSE, 10 Amp (Included with Ref. No 0570) 0600 725331 2 WASHER, Flat, 11/32 0620 5025391 3 NUT, Hex Flange, Nylock, 1/4-20
Handles & Controls Group
Footnotes:
Note* See your local hardware store for replacement bulbs & fuses.
2011
Manual No.
7
710528626", 28" & 30" TWO ST AGE
Not for
Reproduction
Auger Housing Group
Manual No.
7105286 26", 28" & 30" TWO STAGE
8
2011
Not for
Reproduction
Auger Housing Group
Part No DescriptionItem Qty
0010 1687614 1 AUGER HOUSING ASSEMBLY, 26" 0010 1687613 1 AUGER HOUSING ASSEMBLY, 28" 0010 1687606 1 AUGER HOUSING ASSEMBLY, 30" 0020 1733102BM 2 DRIFT CUTTER 0030 725347 2 NUT, Wing, Serrated, 5/16-18 0040 723873 2 BOLT, Carriage, 5/16-18 x 3/4 0050 1739305 3 NUT, Hex Flange, ESNA, 5/16-18 0060 1732384BM 1 BLADE, Scraper, 26" 0060 1709947BM 1 BLADE, Scraper, 28" 0060 1732385BM 1 BLADE, Scraper, 30" 0070 1960699 7 BOLT, Carriage, Short Neck, 5/16-18 x 5/8, G5 (Qty 5 used on 26" & 28") 0080 1935048 7 NUT, Hex Flange, Two Way Lock, 5/16-18 (Qty 5 used on 26" & 28") 0090 1960711 4 BOLT, Carriage, Short Neck, 3/8-16 x 3/4, G5 0100 1727854BM 2 SKID SHOE 0110 1960687 4 NUT, Hex Flange, ESNA, 3/8-16 0120 1733103 2 BEARING, Flange, 1.383 ID x 3.75OD 0130 1931202 6 SCREW, Hex Washer Head, Taptite, 5/16-18 x 1-1/4 0140 722401 2 NUT, Nylock 10 x 24 0150 1736620 2 CLAMP 0160 1960569 2 SCREW, Truss Head Torx, #10-24 x 3/8 0170 1736094 1 BRUSH, Cleanout 0180 2108202 1 BEARING, Ball, 3/4 ID x 1-3/4 OD 0190 1665982 1 RETAINER, Bearing 0200 1931333 3 BOLT, Carriage, Short Neck, 5/16-18 x 3/4, G5 0210 1734932BM 2 COVER, Bushing
Footnotes:
2011
Manual No.
9
710528626", 28" & 30" TWO ST AGE
Not for
Reproduction
Auger Drive Group
Manual No.
7105286 26", 28" & 30" TWO STAGE
10
2011
Not for
Reproduction
Part No DescriptionItem Qty
0010 1737078BM 1 AUGER, RH, 28" / 30" (Includes Ref. No. 0010-20) 0010 1737082BM 1 AUGER, RH, 26" (Includes Ref. No. 0010-20) 0020 1737079BM 1 AUGER, LH, 28" / 30" (Includes Ref. No. 0010-20) 0020 1737083BM 1 AUGER, RH, 26" (Includes Ref. No. 0010-20) 0010-20 2821133 1 FITTING, Grease 0030 1931333 1 BOLT, Carriage, Short Neck, 5/16-18 x 3/4, G5 0040 1931277 1 NUT, Hex Flange, Whiz Lock, 5/16-18 0050 1732303 1 GEAR CASE ASSEMBLY 0060 2818312 2 KEY, Woodriff 0070 1612187BM 1 IMPELLER 0080 1960474 1 SET SCREW, Square Head, 3/8-16 x 1/2, G8 0090 1928721 2 SET SCREW, Square Head, 5/16-18 x 1/2, G8 0100 1732185 1 PULLEY 0110 1739295 2 PIN, Shear, 1-3/4" (Use on 28 & 30" Models) 0110 1668344 2 PIN, Shear, 1-3/4" (Use on 26" Models) 0120 1739292 2 PIN, Cotter, Bow Tie, 3/16 (Use on 28 & 30" Models) 0120 7023590 2 PIN, Cotter, Self Locking, 1/4 (Use on 26" Models) 0130 1733406 2 SPACER, 1" (Used on 30" Models only)
-- 1751347 1 KIT, Shear Pin (Use on 28 & 30" Models)
-- 1750790 1 KIT, Shear Pin (Use on 26" Models)
Auger Drive Group
Footnotes:
2011
11
Manual No.
710528626", 28" & 30" TWO ST AGE
Not for
Reproduction
Gear Case Assembly - Heavy Duty
Manual No.
7105286 26", 28" & 30" TWO STAGE
12
2011
Not for
Reproduction
y
Part No DescriptionItem Qty
1 1926105 1 CAPSCREW, 1/4-20 x 2-3/4 2 1960346 5 CAPSCREW, 1/4-20 x 2-1/4 3 1734218 1 GEAR CASE, L.H. 4 1668971 1 TAPERED PIPE PLUG 5 1612124 1 GASKET 6 1732440 1 SHAFT, Auger Cutoff 7 1732182 1 SHAFT, Worm Cutoff 8 1612093 1 SEAL, Oil 9 1612149 2 FLANGE BUSHING 10 2836098 1 PIN, Drive Lock 11 1612127 1 THRUST COLLAR 12 1612142 1 ROLLED WORM CASE 13 2168111 1 THRUST WASHER 14 2118315 2 THRUST WASHER 15 1612141 1 GEAR, Worm 16 1734219 1 GEAR CASE, R.H. 17 1930642 6 NUT, Top Lock Flange, 1/4-20 18 2118118 1 SEAL 19 1732152 1 WIREFORM BRACKET 20 2818312 1 KEY, Woodruff, .18 x .62 21 1732991 2 BUSHING 22 1612111 1 TUBE 23 2830246 1 KEY, Woodruff, 1/4 x 3/4 24 1960294 1 NUT, Hex-Flange, 1/4-20
Gear Case Assembly - Heavy Dut
Footnotes:
2011
Manual No.
13
710528626", 28" & 30" TWO ST AGE
Not for
Reproduction
Chute & Rotation Group
Manual No.
7105286 26", 28" & 30" TWO STAGE
14
2011
Not for
Reproduction
Chute & Rotation Group
Part No DescriptionItem Qty
0010 1728967 1 PINION 0030 1739621 3 SCREW, Torx Button Head, M5 x .8 x 14 0035 7091552 3 WASHER, Flat, 1/4 0040 1925592 1 SCREW, Hex Washer Head, Taptite, 1/4-20 x 3/4 0050 1752877 1 COVER, Electric Chute Rotation 0060 7011938 3 RETAINER, Spout 0070 1960001 6 SCREW, Hex Washer Head, Plastite, 10-14 x 5/8 0090 1752240 1 SWITCH, Chute Rotation 0140 2825094 1 TIE, Self Locking 0150 1733601 2 DECAL, Hinge 0160 1738231H 1 DISCHARGE CHUTE 0200 1739309 1 MOTOR, Chute Rotation 0230 1737962BM 1 GEAR, Chute 0290 1738267BM 1 BRACKET, Weld Stud 0300 1737941 1 MOTOR, Chute Deflector 0310 1960715 2 SCREW, Truss Head Torx, 1/4-20 x 3/4 0320 1960694 2 NUT, Hex Flange, ESNA, 1/4-20 0330 1737379 1 SWITCH / COVER 0340 1738244 1 WASHER, Rubber 0350 1738245 1 NUT, Left Hand 0360 5025154 1 WASHER, 1/4 0530 1733475 1 GUARD, Chute (Export Models Only) 0540 1737683 1 BRACKET, Chute Guard (Export Models Only) 0550 1738174 2 GROMMET, Chute (Export Models Only) 0560 1960140 2 NUT, Push, 3/16 (Export Models Only) 0570 1925003 2 SCREW, Hex Washer Head, Taptite, 1/4-20 x 1/2 (Export Models Only) 1090 1931317 3 BOLT, Carriage, Short Neck, 1/4-20 x 3/4, G5 1100 1960685 3 NUT, Hex KEPS, 1/4-20
Footnotes:
2011
15
Manual No.
710528626", 28" & 30" TWO ST AGE
Not for
Reproduction
Engine & Frame Group - 11.5TP
Manual No.
7105286 26", 28" & 30" TWO STAGE
16
2011
Not for
Reproduction
Engine & Frame Group - 11.5TP
Part No DescriptionItem Qty
0010 15C114-0153-F8 1 * ENGINE, 11.5TP Briggs & Stratton (Engine Model: 15C114-0153-F8) 0010-10 797003 1 * GUARD, Muffler, Plate 0010-20 699854 1 * SCREW, Muffler Guard 0010-30 795027 1 * CAP, Fuel 0020 724865 1 CORD, 10FT, 110V 0050 720064 4 BOLT, Carriage, 5/16-18 x 1-1/2 0060 720376 4 NUT, Push, For 1/4 Stud 0070 1739305 4 NUT, Hex Flange, ESNA, 5/16-18 0090 722085 1 PULLEY 0100 1919381 3 WASHER, 5/16 0110 1921982 1 CAPSCREW, Hex Head, 5/16-24 x 1-1/4, G5 0120 1733324 1 V-BELT, Traction Drive, 3L, 33.13 0130 1736421 1 V-BELT, 4L, 38.35, Auger 0140 1739070 1 BELT GUIDE 0150 1917356 4 LOCKWASHER, Spring, 5/16 0160 1921515 1 CAPSCREW, Hex Head, 5/16-24 x 3/4, G5 0170 722090 1 BRACKET, Idler 0180 722072 1 BUSHING, Idler Bracket 0190 722457 1 SPRING, Extension, Idler 0200 722378 2 IDLER, Plastic Ball Bearing 0210 1960251 2 NUT, Hex Center Lock Jam, 3/8-16 0220 724823 1 BOLT, Carriage, Short Neck, 3/8-16 x 1-1/4, G5 0230 722132 1 AUGER IDLER 0240 722118 1 SPACER, 1/2 ID x 1 OD x 1-3/4" 0250 1960027 1 WASHER, 1/2 0260 1733451 1 ARM, Control 0270 725367 1 PIN, Hair 0280 1736381 1 PIN, Clevis 0290 1740906BM 1 PANEL, Bottom 0300 1927429 12 CAPSCREW, Hex Washer Head, Taptite, 1/4-20 x 5/8 0310 722455 1 SPRING, Extension, Auger 0320 1739311D 1 FRAME 0330 1733583D 1 PLATE, Engine Mount 0340 722838 4 CAPSCREW, Hex Washer Head, 5/16-18 x 1/2 0350 1664847 6 CAPSCREW, Hex Washer Head, Taptite, 5/16-18 x 3/4 0360 1751525 1 BELT COVER ASSEMBLY 0370 722887 2 SCREW, Hex Washer Head, Tapping, SEMS, 1/4 x 3/4 0390 1750241 1 WATER SHIELD ASSEMBLY (Includes Ref. No. 0390-10) 0390-10 1733898 1 SEAL, Foam 0400 1750172 1 SEAL, Strip 0410 725996 2 CAPSCREW, Hex, 5/16-24 x 1 0420 7023590 1 PIN, Cotter, Self Lock, 1/4 0500 7091528 1 WASHER, Flat, 3/8 0510 1750135 1 SEAL, Engine Plate
Footnotes:
NOTE: * Purchase engine parts from engine manufacturer dealer.
2011
17
Manual No.
710528626", 28" & 30" TWO ST AGE
Not for
Reproduction
Engine & Frame Group - 11.5TP
Manual No.
7105286 26", 28" & 30" TWO STAGE
18
2011
Not for
Reproduction
Part No DescriptionItem Qty
0520 798980 1 * OIL DRAIN ASSEMBLY (Optional Accessory)
Engine & Frame Group - 11.5TP
Footnotes:
NOTE: * Purchase engine parts from engine manufacturer dealer.
2011
19
Manual No.
710528626", 28" & 30" TWO ST AGE
Not for
Reproduction
Engine Group - 14.5HP & 16.5HP
Manual No.
7105286 26", 28" & 30" TWO STAGE
20
2011
Not for
Reproduction
Engine Group - 14.5HP & 16.5HP
Part No DescriptionItem Qty
0010 20M314-0135-F1 1 * ENGINE, 14.5TP Briggs & Stratton, Domestic (Engine Model: 20M314-0135-F1) 0010 20M314-0142-H1 1 * ENGINE, 14.5TP Briggs & Stratton, Export (Engine Model: 20M314-0142-H1) 0010 21M314-0127-F1 1 * ENGINE, 16.5TP Briggs & Stratton, Domestic (Engine Model: 21M314-0127-F1) 0010 21M314-0129-H1 1 * ENGINE, 16.5TP Briggs & Stratton, Export (Engine Model: 21M314-0129-H1) 0010-10 797095 1 * GUARD, Muffler, Plate (Domestic Models) 0010-10 796384 1 * GUARD, Muffler, Cage (Export Models) 0010-20 699234 4 * SCREW, Muffler Guard 0010-30 795027 1 * CAP, Fuel 0020 724865 1 CORD, Electric (Domestic Models Only) 0050 720064 4 BOLT, Carriage, 5/16-18 x 1-1/2 0060 720376 4 NUT, Push, 1/4 0070 1739305 4 NUT, Hex Flange, ESNA, 5/16-18 0090 722085 1 PULLEY, Engine 0100 1919381 1 WASHER, 5/16 0110 1960428 1 CAPSCREW, Hex Head, 3/8-24 x 1-1/4 G8 0120 1733324 1 V-BELT, Traction Drive, 3L, 33.13 0130 1736421 1 V-BELT, 4L, 38.35, Auger 0140 1739070 1 BELT GUIDE 0150 1917356 3 LOCKWASHER, Spring 5/16 0160 1921515 1 CAPSCREW, Hex Head, 5/16-24 x 3/4 G5 0170 722090 1 IDLER BRACKET 0180 722072 1 BUSHING, Idler Bracket 0190 722457 1 SPRING, Extension, Idler 0200 722378 2 IDLER 0210 1960251 2 NUT, Hex Center Lock Jam, 3/8-16 0220 724823 1 BOLT, Carriage, Short Neck, 3/8-16 x 1-1/2 G5 0230 722132 1 AUGER IDLER 0240 722118 1 SPACER, 1/2 ID x 1 OD x 1-3/4" 0250 1960027 1 WASHER, 1/2 0260 1733451 1 ARM, Control 0270 725367 1 PIN, Hair 0280 1736381 1 PIN, Clevis 0290 1740906BM 1 PANEL, Bottom 0300 1927429 12 SCREW, Hex Washer Head, Taptite, 1/4-20 x 5/8 0310 722455 1 SPRING, Extension, Auger 0320 1733154D 1 FRAME 0330 1733583D 1 PLATE, Engine Mount 0340 722838 4 SCREW, Hex Washer Head, 5/16/18 x 1/2 0350 1664847 6 SCREW, Hex Washer Head, Taptite, 5/16-18 x 3/4 0360 1733923 1 BELT COVER ASSEMBLY 0370 1751355 2 SCREW, Hex Washer Head, Tap, SEMS, 1/4-20 x 3/4 0390 1733868BM 1 PLATE, Seal 0390-10 1750185 1 SEAL, Foam 0400 1750172 1 STRIP, Seal
Footnotes:
NOTE: * Purchase engine parts from engine manufacturer dealer.
2011
21
Manual No.
710528626", 28" & 30" TWO ST AGE
Not for
Reproduction
Engine Group - 14.5HP & 16.5HP
Manual No.
7105286 26", 28" & 30" TWO STAGE
22
2011
Not for
Reproduction
Engine Group - 14.5HP & 16.5HP
Part No DescriptionItem Qty
0410 725996 2 BOLT, Hex 5/16-24 x 1 0420 7023590 1 PIN, Cotter, Self Locking, 1/4 0470 1916965 1 LOCKWASHER, Spring, 3/8 (Use on 14.5TP Models) 0470 1916955 1 WASHER, 3/16 (Use on 16.5TP Models) 0480 1922755 2 WASHER, 3/8 0500 7091528 1 WASHER, Flat, 3/8 0510 1750134 1 SEAL, Engine Plate 0520 798980 1 OIL DRAIN ASSY, 4.5"
Footnotes:
NOTE: * Purchase engine parts from engine manufacturer dealer.
2011
23
Manual No.
710528626", 28" & 30" TWO ST AGE
Not for
Reproduction
Traction Drive Group - Easy Turn
Manual No.
7105286 26", 28" & 30" TWO STAGE
24
2011
Not for
Reproduction
Part No DescriptionItem Qty
0010 724613 1 CHAIN, Roller 420 x 19 Lg 0020 723655 4 RETAINER & BUSHING ASSEMBLY 0030 724619 5 WASHER, Flat, 1/2 0040 1924856 8 CAPSCREW, Hex WasherHead, 5/16-18 x 1/2 0050 724627 1 CHAIN, Roller 420 X 18 Lg 0060 721910 5 RETAINER, Ring, 7/16 0070 722377 1 SPRING LINK ASSEMBLY 0080 1736469 3 SPRING, Extension 0090 1960027 2 WASHER, 1/2 0100 722082 1 AXLE, Swing Plate, 7/16 Dia., 10-1/2 Lg 0120 2812808 1 FITTING, Lube, 1/4-28 0140 722083 1 HEX SHAFT & SPROCKET ASSEMBLY 0150 723694 1 HUB, Friction Wheel & Bearing 0160 722185 1 WHEEL, Friction 0170 1921959 3 CAPSCREW, Hex Head, 1/4-20 x 5/8, G5 0190 1928372 3 NUT, Hex, 1/4-20 0200 1733326 1 RING, Retaining, # 63 0210 722391 1 NUT, Flange-Lock, 3/8-24 0220 722069 1 PLATE, Swinging 0230 722110 1 SPACER, Friction Pulley 0240 722092 1 FRICTION PULLEY ASSEMBLY 0250 722087 1 SPEED SELECTOR ASSEMBLY 0260 724636 1 BEARING, Flange, 1/2 ID x 7/8 OD 0270 1733085 1 SPROCKET & HUB ASSEMBLY 0280 1732381 1 AXLE, 3/4 Dia., 22-3/4 Lg 0300 1732382 1 GEAR, Clutching, 3/4 ID 17/8 OD, 1-1/2 Lg 0320 2827732 1 RING, Retaining, # 74, 3/4 Dia. 0330 1732948A 1 SUPPORT, Cable 0350 1732389 1 SPROCKET & SHAFT ASSEMBLY 0360 1732383A 1 ARM, Clutch 0370 720009 2 RING, Retaining, 1/2 Dia. 0400 724621 1 SPOOL CABLE, Auger Control 0410 722070 1 BRACKET, Cablel Spool 0420 722095 1 CABLE, Front Drive, Lower 0430 1920397 1 NUT, Hex-Lock, 1/4-20 0440 1922837 1 CAPSCREW, Hex Head, 1/4-20 x 1-1/2, G5 0460 725394 1 WASHER, Flat, 3/4 0470 1667622 1 KEY, 1-9/64 0480 1960114 1 WASHER, 3/4 0510 1928352 4 NUT, Hex Flange, Locking, 3/8-16 0520 1921965 4 CAPSCREW, Hex Head, 3/8-16 x 3/4, G5 0530 724409 1 BEARING, Ball, 3/4 ID x 1-5/8 OD 0540 1736396 1 RETAINER, Bearing, Flanged 0550 722228 1 COLLAR, Locking
Traction Drive Group - Easy Turn
Footnotes:
2011
25
Manual No.
710528626", 28" & 30" TWO ST AGE
Not for
Reproduction
Traction Drive Group - Easy Turn
Manual No.
7105286 26", 28" & 30" TWO STAGE
26
2011
Not for
Reproduction
Part No DescriptionItem Qty
0580 1720298 1 SPRING, Compression 0610 2860169 1 WASHER, 3/16 0620 1733101 1 RETAINER, Bushing 0630 1720305 1 BUSHING, 5/32 0650 1725702 1 SCREW, Pan Head, #10 x 1/2 0660 1718791 1 CABLE & HANDLE ASSEMBLY
Traction Drive Group - Easy Turn
Footnotes:
2011
27
Manual No.
710528626", 28" & 30" TWO ST AGE
Not for
Reproduction

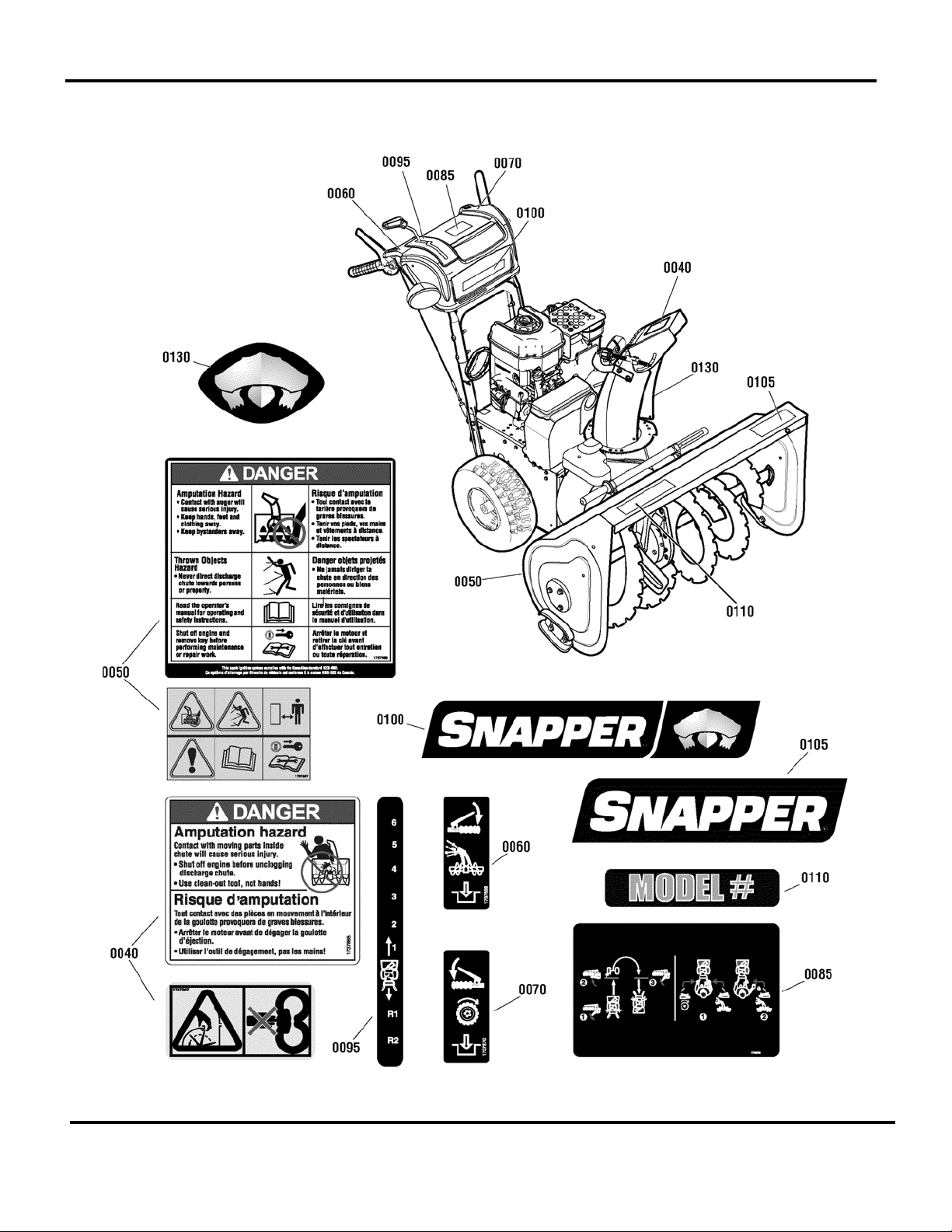

Decals Group
Manual No.
7105286 26", 28" & 30" TWO STAGE
28
2011
Not for
Reproduction
Part No DescriptionItem Qty
0040 1737865 1 DECAL, Danger Chute, FR/ENG (Domestic Models) 0040 1727207 1 DECAL, Chute Warning, Export (Export Models) 0050 1737866 1 DECAL, Danger, Foot, FR/ENG (Domestic Models) 0050 1737867 1 DECAL, Danger Auger Icons (Export Models) 0060 1737869 1 DECAL, Auger Control Symbols 0070 1737870 1 DECAL, Traction Control Symbols 0085 1738282 1 DECAL, Dash Operation 0095 1751582 1 DECAL, Gear Shift 0100 1750411 1 DECAL, Logo, Dash 0105 1750913 1 DECAL, Logo 0110 1750412 1 DECAL, L1226E, 26" 0110 1750413 1 DECAL, L1528E, 28" 0110 1750418 1 DECAL, L1528EX, 28" 0110 1750414 1 DECAL, L1730E, 30" 0110 1750419 1 DECAL, L1730EX, 30" 0130 1752570 1 DECAL, Turtle (28" & 30" Domestic Models Only)
Decals Group
Footnotes:
2011
29
Manual No.
710528626", 28" & 30" TWO ST AGE
Not for
Reproduction
Wheels & Tires Group
Manual No.
7105286 26", 28" & 30" TWO STAGE
30
2011
Not for
Reproduction
Wheels & Tires Group
Part No DescriptionItem Qty
0010 1738361 1 WHEEL & TIRE ASSEMBLY, LH, 16x4.80-8 Artic Trac, Silver Rim w/5" LG Hub (Includes Ref.
No. 0010-20) (Use with 26" & 28" Auger Housing)
0010 1738363 1 WHEEL & TIRE ASSEMBLY, LH, 16x6.50-8 Artic Trac, Silver Rim w/5" LG Hub (Includes Ref.
No. 0010-20) (Use with 30" Auger Housing)
0020 1738360 1 WHEEL & TIRE ASSEMBLY, RH, 16x4.80-8 Artic Trac, Silver Rim w/4" LG Hub (Includes Ref.
No. 0010-20) (Use with 26" & 28" Auger Housing)
0020 1738362 1 WHEEL & TIRE ASSEMBLY, RH, 16x6.50-8 Artic Trac, Silver Rim w/4" LG Hub (Includes Ref.
No. 0010-20) (Use with 30" Auger Housing) 0010-20 2172353 2 VALVE STEM & CAP, .88" LG 0030 1731186 2 PIN, Klik, 5/16" OD x 1.7" LG
Footnotes:
2011
31
Manual No.
710528626", 28" & 30" TWO ST AGE
Not for
Reproduction
