Snapper 1428, L1428E, 1695572, 130.887280 Operator's Manual

Download

Large Frame

Snowthrower

1428 Model

Mfg. No. Description

1695572 L1428E, Snowthrower, 130.887280

1736682

Revision 00

Rev. Date 07/2008

TP 191-4968-00-LW-SN

TableofContents

CONTENTS:

Safety Rules & information

General ........................................................... 4

Training .......................................................... 6

Preparation ..................................................... 6

Operation ........................................................ 6

Children .......................................................... 7

Clearing a Clogged Discharge Chute ............. 7

Service, Maintenance and Storage ................ 7

Emissions ....................................................... 7

Decals ............................................................ 8

Safety Icons .................................................... 9

Identification Numbers .................................... 9

Assembly .......................................................... 10

Remove Packing Materials ........................... 11

Raise Handles and Check Cables ................ 11

Install Chute Rotator Control Handle ............ 11

Connect Shift Rod ........................................ 12

Assemble Chute and Rotator ....................... 12

Assemble Split Rod ...................................... 12

Connect Spout Rotator Brake Cable ............ 13

Remove Snowthrower from Crate ................ 13

Secure Cable and Final Checks ................... 14

Check Oil Level and Add Fuel ...................... 14

Read Manual Before Starting Engine ........... 14

Features, Controls, & Operation

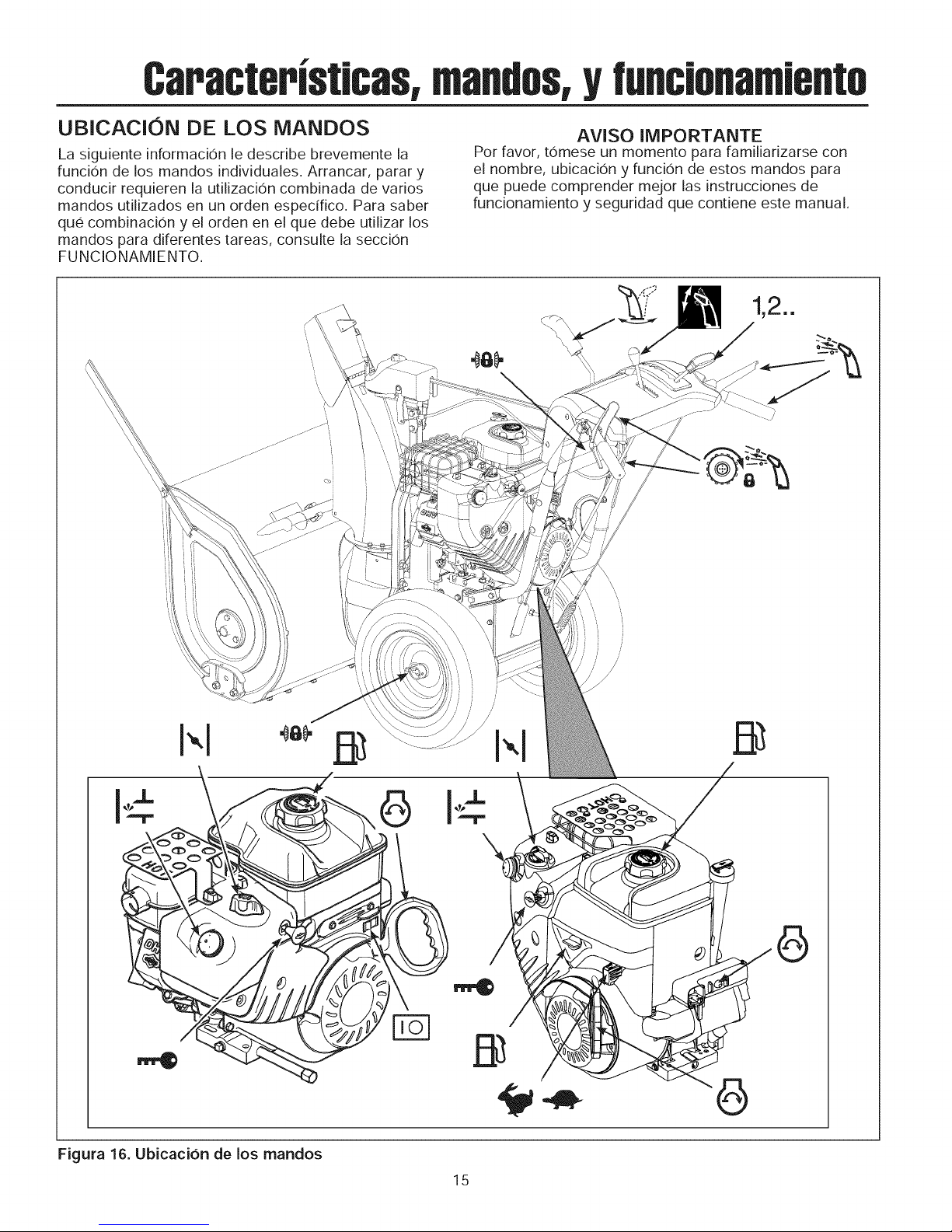

Control Locations ......................................... 15

General Operation

Checks Before Each Start-Up ...................... 17

Starting Controls ........................................... 18

Starting the Engine ....................................... 19

Stopping the Engine ..................................... 20

Operating the Snowthrower .......................... 21

Clearing a Clogged Discharge Chute ........... 21

Ground Speed Selector ................................ 22

Engine Speed ............................................... 22

Deflector ....................................................... 22

Scraper Bar & Skid Shoes ............................ 22

Easy-Turn and Traction Drive Lock .............. 23

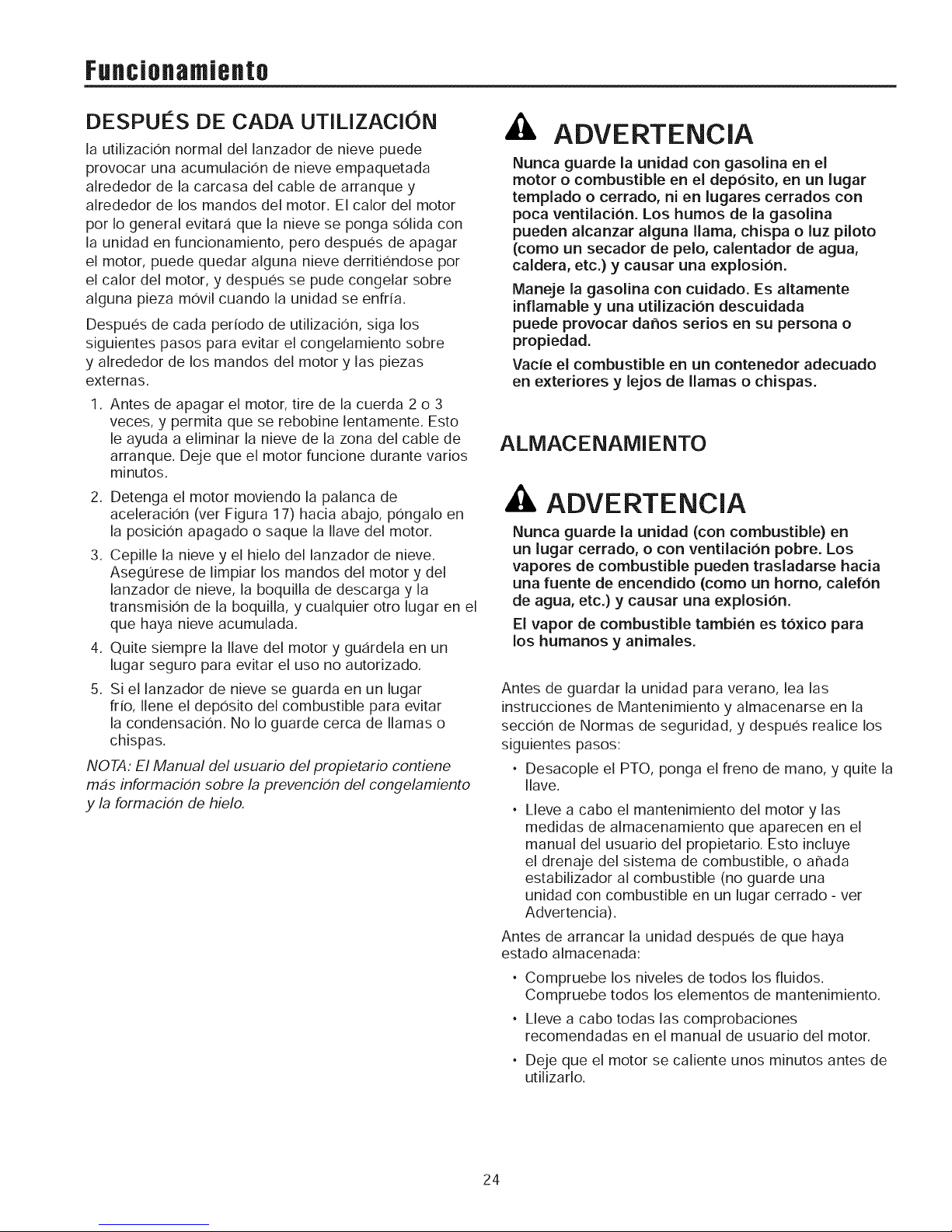

After Each Use ............................................. 24

Storage ......................................................... 24

Regular Maintenance

Schedule ...................................................... 25

Checking Tire Pressure ................................ 25

Auger Gear Case Lubrication ....................... 25

Lubrication .................................................... 26

Check/Lubricate Free-Hand Linkage .......... 27

Lubricate Auger Shaft Assembly .................. 27

Troubleshooting, Adjustments, & Service

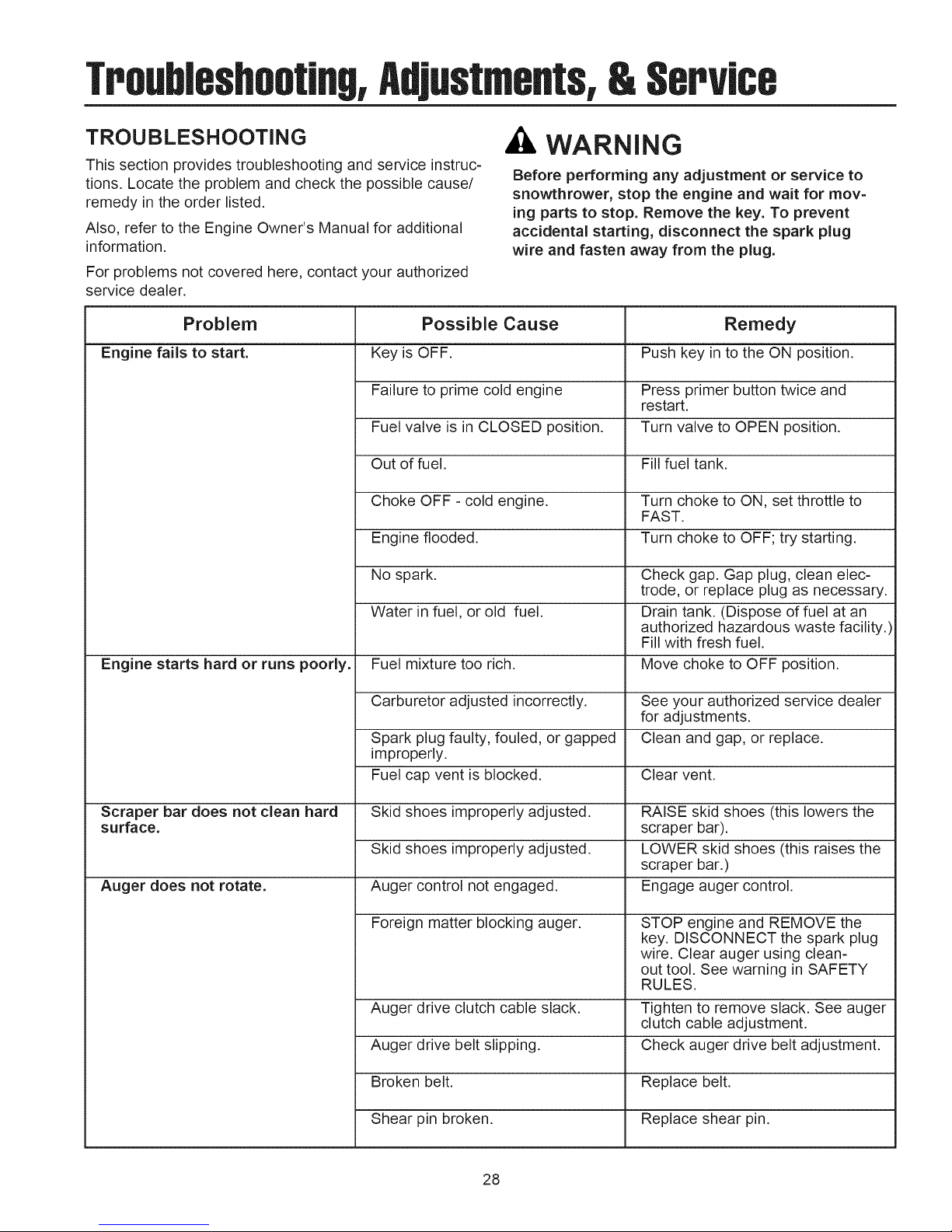

Troubleshooting ............................................ 28

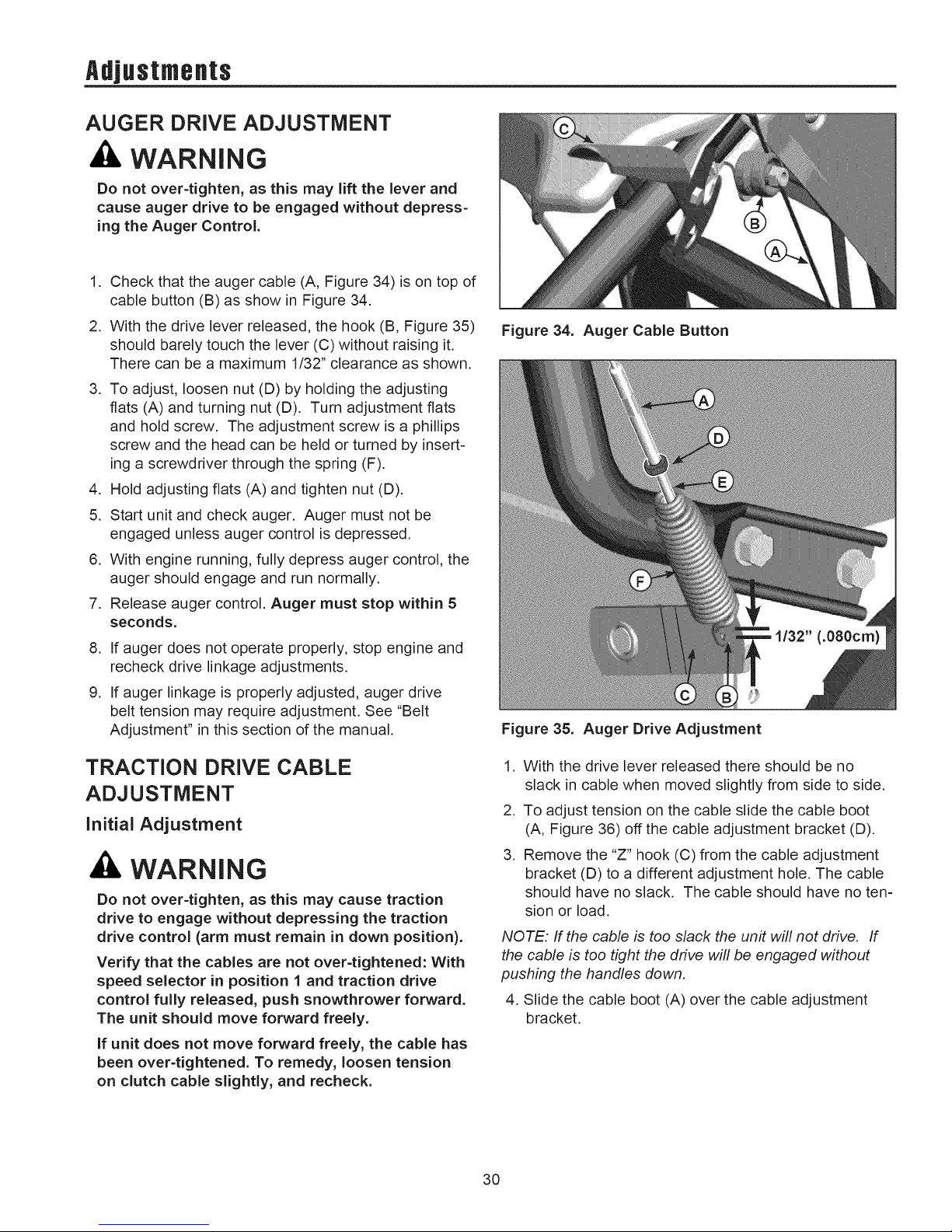

Auger Drive Cable Adjustment ..................... 30

Traction Drive Adjustment ............................ 30

Friction Disk Measurement .................................

Easy Turn Cable Adjustment ........................ 32

Belt Adjustment ............................................ 32

Shear Pin Replacement ............................... 33

Belt Guide Adjustment .................................. 33

Belt Replacement ......................................... 34

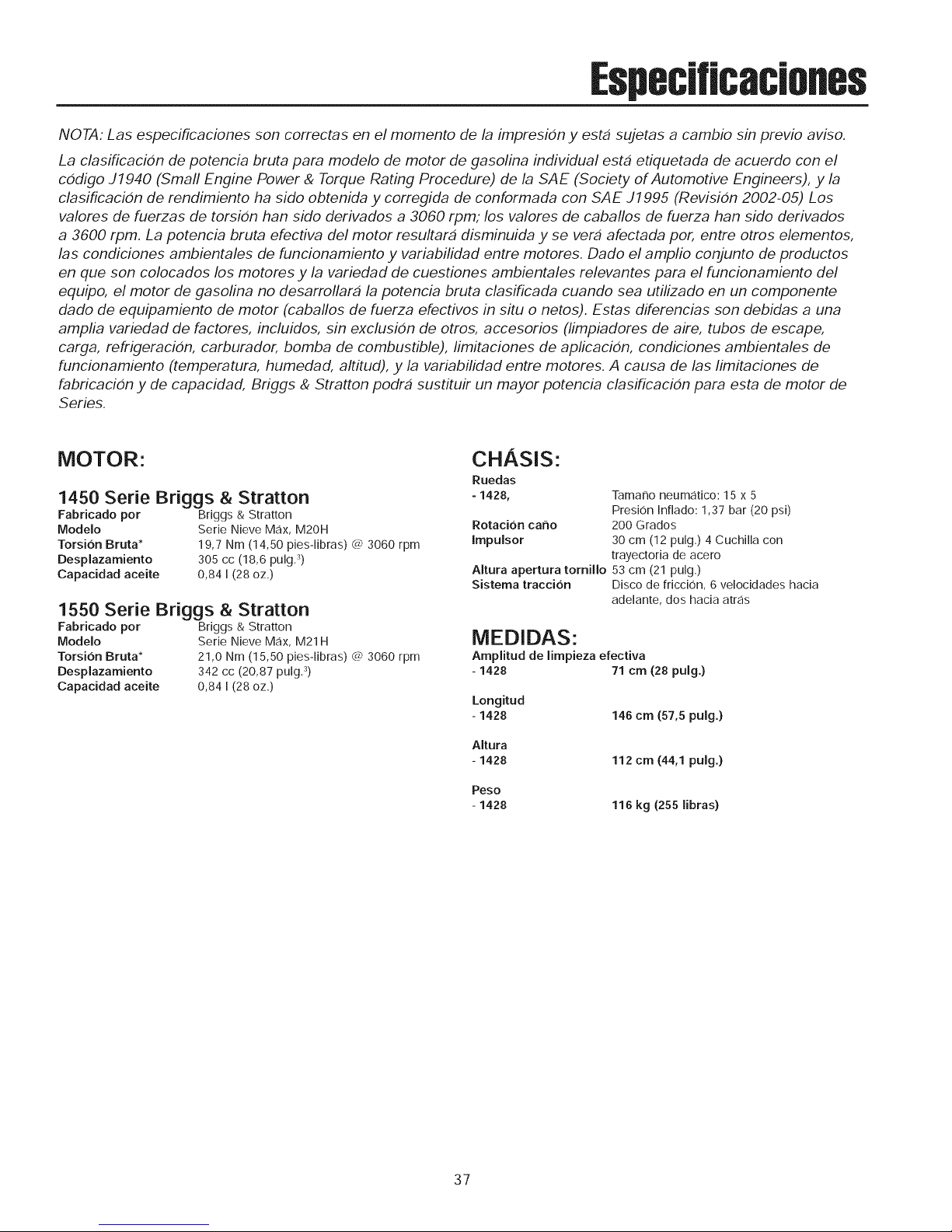

Specifications ................................................... 37

Parts & Accessories ....................................... 38

A WARNING

You must read, understand and comply with all safety and operating instructions in this manual before attempting to set-up and operate your

snowthrower. Failure to comply with all safety and operating

instructions can result in loss of machine control, serious personal injury to you and/or bystanders,

and risk of equipment and property damage. The triangle in the text signifies important cautions or warnings which must be followed.

A WARNING

Engine exhaust from this product contains chemi-

cals known, in certain quantities, to cause cancer,

birth defects, or other reproductive harm.

tll

Congratulations on purchasing a superior-quality piece of lawn and garden equipment. Our products are designed and manu-

factured to meet or exceed all industry standards for safety.

Power equipment is only as safe as the operator. If it is misused, or not properly maintained, it can be dangerous! Remember, you are responsible for your safety and that of those around you.

Use common sense, and think through what you are doing. If you are not sure that the task you are about to perform can be safely done with the equipment you have chosen, ask a professional: contact your local authorized dealer.

The operator's manual contains important safety information you need to be aware of BEFORE you operate your unit as well as DURING operation.

Safe operating techniques, an explanation of the product's features and controls, and maintenance information is included to help you get the most out of your equipment investment.

Be sure to completely read the Safety Rules and Information found on the following pages. Also completely read the Operation section.

DII

Tragic accidents can occur with children. Do not allow them anywhere near the area of operation. Children are often attracted to the unit and snowthrowing activ- ity. Never assume that children will remain where you last saw them. If there is a risk that children may enter the area where you are operating the unit, have another responsible adult watch them.

DO NOT ALLOW CHILDREN TO OPERATE THIS UNIT! This encourages them to come near the unit in the

future while it is running, and they could be seriously hurt. They may then approach the unit when you are not expecting it, and you may run over them.

SafetyRules&Infomati(m

M0vJflg

This equipment has many moving parts that can injure you or someone else. However, if you are standing in the operator's position, and follow all the rules in this book, the unit is safe to operate.

The auger and impeller have spinning parts that can amputate hands and feet. Do not allow anyone near the equipment while it is running! DO NOT clear the discharge chute by hand. If the chute becomes plugged, stop the engine, wait for all moving parts to stop, and clear the blockage with a clean-out tool or piece of

wood.

To help you, the operator, use this equipment safely, it is equipped with an operator-present safety system. Do NOT attempt to alter or bypass the system. See your dealer immediately if the system does not pass all the safety interlock system tests found in this manual.

Thrown 8C1$

This unit has a spinning auger and impeller. They pick up and throw snow and ice. Thrown debris could seriously injure a bystander. ALWAYS direct the discharge chute away from bystanders and prop- erty that could be damaged by flying debris. Be sure to clean up the area to be cleared BEFORE you start.

Do not allow anyone in the area while the unit is run- ning! If someone does enter the area, shut the unit off immediately until they leave.

Gasoline is extremely flammable. Its vapors are also extremely flammable and can travel to distant ignition sources. Gasoline must only be used as a fuel, not as a solvent or cleaner. It should never be stored any place

where its vapors can build up or travel to an ignition source

like a pilot light. Fuel belongs in an approved, plastic, sealed gas can, or in the snowthrower fuel tank with the cap securely closed. Spilled fuel needs to be cleaned up immediately.

Proper maintenance is critical to the safety and perfor- mance of your unit. Be sure to perform the maintenance procedures listed in this manual, especially periodically test- ing the safety system.

SafetyRules& Informtm

This machine is capable of amputating hands and feet and throwing objects. Read these safety rules and follow them closely. Failure to obey these rules could result in loss of control of unit, severe personal injury or death to you, or bystanders, or damage to property or equipment. The triangle _k in text signifies

important cautions or warnings which must be followed.

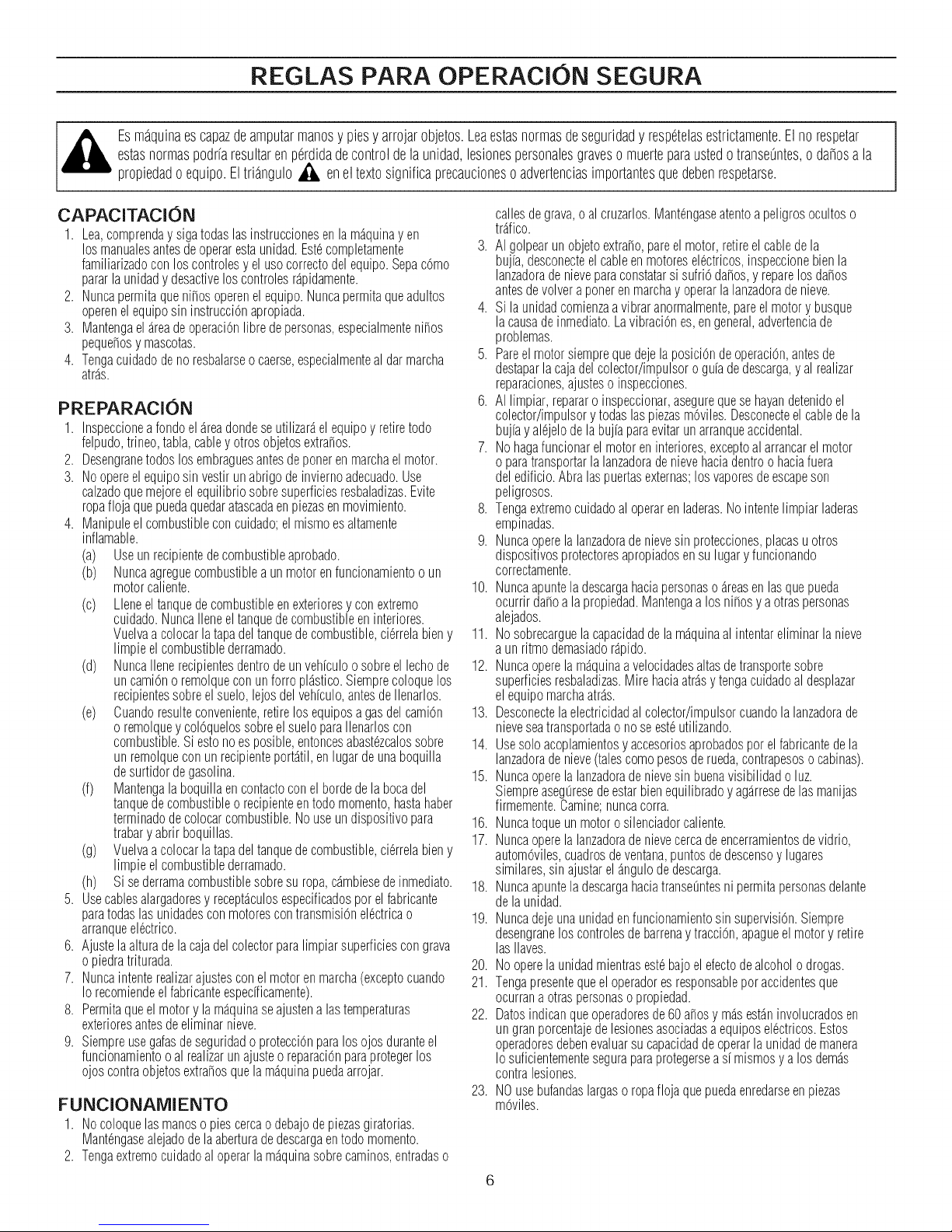

TRAINING

1. Read, understand, and follow all instructions on the machine and in the manuals before operating this

unit. Be thoroughly familiar with the controls and the proper use of the equipment. Know how to stop the

unit and disengage the controls quickly.

2. Never allow children to operate the equipment. Never allow adults to operate the equipment without

proper instruction.

3. Keep the area of operation clear of all persons, par-

ticularly small children and pets.

4. Exercise caution to avoid slipping or falling especially

when operating in reverse.

PREPARATION

1. Thoroughly inspect the area where the equipment is to be used and remove all doormats, sleds, boards,

wires, and other foreign objects.

2. Disengage all clutches before starting engine (motor).

3. Do not operate the equipment without wearing ade- quate winter outer garments. Wear footwear that will improve footing on slippery surfaces. Avoid loose fit-

ting clothing that can get caught in moving parts.

4. Handle fuel with care; it is highly flammable. (a) Use an approved fuel container. (b) Never add fuel to a running engine or hot engine. (c) Fill fuel tank outdoors with extreme care. Never

fill fuel tank indoors. Replace fuel cap securely and wipe up spilled fuel.

(d) Never fill containers inside a vehicle or on a truck

or trailer bed with a plastic liner. Always place con- tainers on the ground, away from your vehicle, before filling.

(e) When practical, remove gas-powered equipment

from the truck or trailer and refuel it on the ground. If this is not possible, then refuel such on a trailer with

a portable container, rather than from a gasoline dis- penser nozzle. (f) Keep nozzle in contact with the rim of the fuel tank

or container opening at all times, until refueling is

complete. Do not use a nozzle lock-open device. (g) Replace gasoline cap securely and wipe up spilled

fuel.

(h) If fuel is spilled on clothing, change clothing imme- diately.

5. Use extension cords and receptacles as specified by the manufacturer for all units with electric drive motors or electric starting motors.

6. Adjust the collector housing height to clear gravel or crushed rock surfaces.

7. Never attempt to make any adjustments while the engine (motor) is running (except when specifically recommended by the manufacturer).

8. Let engine (motor) and machine adjust to outdoor

temperatures before starting to clear snow.

9. Always wear safety glasses or eye shields dur- ing operation or while performing an adjustment or repair to protect eye from foreign objects that may be

thrown from the machine.

OPERATION

1. Do not put hands or feet near or under rotating parts. Keep clear of the discharge opening at all times.

2. Exercise extreme caution when operating on or crossing gravel drives, walks, or roads. Stay alert for

hidden hazards or traffic.

3. After striking a foreign object, stop the engine (motor),

remove the wire from the spark plug, disconnect

the cord on electric motors, thoroughly inspect the snowthrower for any damage, and repair the damage

before restarting and operating the snowthrower.

4. If the unit should start to vibrate abnormally, stop the engine (motor) and check immediately for the cause.

Vibration is generally a warning of trouble.

5. Stop the engine (motor) whenever you leave the operating position, before unclogging the collector/

impeller housing or discharge guide, and when mak- ing any repairs, adjustments, or inspections.

6. When cleaning, repairing, or inspecting make cer- tain the collector/impeller and all moving parts have

stopped. Disconnect the spark plug wire and keep the wire away from the plug to prevent accidental

starting.

7. Do not run the engine indoors except for starting the engine or for transporting the snowthrower in or out of

the building. Open the outside doors; exhaust fumes are dangerous.

8. Exercise extreme caution when operating on slopes.

Do not attempt to clear steep slopes.

9. Never operate the snowthrower without proper guards plates, or other safety protective devices in

place and working.

10. Never direct the discharge toward people or areas where property damage can occur. Keep children

and others away.

11. Do not overload the machine capacity by attempting to clear snow at too fast a rate.

12. Never operate the machine at high transport speeds on slippery surfaces. Look behind and use care

when operating in reverse.

13. Disengage power to the collector/impeller when snowthrower is transported or not in use.

14. Use only attachments and accessories approved by the manufacturer of the snowthrower (such as wheel

weights, counterweights, or cabs).

15. Never operate the snowthrower without good visibility or light. Always be sure of your footing, and keep a

firm hold on the handles. Walk, never run.

16. Never touch a hot engine or muffler.

17. Never operate the snowthrower near glass enclo- sures, automobiles, window wells, drop-offs, and the

like without proper adjustment of the discharge angle.

18. Never direct discharge at bystanders or allow anyone

in front of the unit.

19. Never leave a running unit unattended. Always dis- engage the auger and traction controls, stop engine,

and remove keys.

20. Do not operate the unit while under the influence of alcohol or drugs.

Safety Rules & information

21. Keep in mind the operator is responsible for acci- dents occurring to other people or property.

22. Data indicates that operators, age 60 years and above, are involved in a large percentage of power equipment=related injuries. These operators should evaluate their ability to operate the unit safely enough

to protect themselves and others from injury.

23. DO NOT wear long scarves or loose clothing that could become entangled in moving parts.

24. Snow can hide obstacles. Make sure to remove all

obstacles from the area to be cleared.

CHILDREN

Tragic accidents can occur if the operator is not alert to the presence of children. Children are often attracted to the unit and the operating activity. Never assume that children

will remain where you last saw them.

1. Keep children out of the area and under the watchful care of another responsible adult.

2. Be alert and turn unit off if children enter the area.

3. Never allow children to operate the unit.

4. Use extra care when approaching blind corners, shrubs, trees, or other objects that may obscure

vision.

CLEARING A CLOGGED DISCHARGE CHUTE

Hand contact with the rotating impeller inside the dis- charge chute is the most common cause of injury associ-

ated with snowthrowers. Never use your hand to clean out the discharge chute.

To clear the chute:

1. SHUT OFF THE ENGINE.

2. Wait 10 seconds to be sure the impeller blades have stopped rotating.

3. Always use a clean out tool, not your hands.

8. Always follow the engine manual instructions for stor- age preparations before storing the unit for both short and long term periods.

9. Always follow the engine manual instructions for

proper start-up procedures when returning the unit to

service.

10. Keep nuts and bolts tight and keep equipment in good condition.

11. Never tamper with safety devices. Check their proper operation regularly and make necessary repairs if they are not functioning properly.

12.Components are subject to wear, damage, and dete-

rioration. Frequently check components and replace with manufacturer's recommended parts, when nec- essary.

13.Check control operation frequently. Adjust and ser- vice as required.

14. Use only factory authorized replacement parts when

making repairs.

15.Always comply with factory specifications on all set- tings and adjustments.

16.Only authorized service locations should be utilized for major service and repair requirements.

17. Never attempt to make major repairs on this unit

unless you have been properly trained. Improper ser- vice procedures can result in hazardous operation, equipment damage and voiding of manufacturer's warranty.

18.Check shear bolts and other bolts at frequent inter- vals for proper tightness to be sure the equipment is

in safe working condition.

EMISSIONS

1. Engine exhaust from this product contains chemicals known, in certain quantities, to cause cancer, birth

defects, or other reproductive harm.

2. If available, look for the relevant Emissions Durability Period and Air Index information on the engine emis-

sions label.

SERVICE, MAINTENANCE, AND STORAGE

1. Check shear bolts and other bolts at frequent inter- vals for proper tightness to be sure the equipment is

in safe working condition.

2. Never store the machine with fuel in the fuel tank inside a building where ignition sources are present

such as hot water and spacer heaters, or clothes dry- ers. Allow the engine to cool before storing in any

enclosure.

3. Always refer to the operator's manual for impor-

tant details if the snowthrower is to be stored for an

extended period.

4. Maintain or replace safety and instruction labels as necessary.

5. Run the machine a few minutes after throwing snow

to prevent freeze-up of the collector/impeller.

6. If fuel is spilled, do not attempt to start the engine but move the machine away from the area of spillage and avoid creating any source of ignition until fuel vapors have dissipated.

7. Always observe safe refueling and fuel handling prac-

tices when refueling the unit after transportation or

storage.

IGNITION SYSTEM

1. This spark ignition system complies with Canadian ICES-002.

Decals

DECALS

This unit has been designed and manufactured to provide you with the safety and reliability you would expect from an

industry leader in outdoor power equipment.

Although reading this manual and safety instructions it

contains will provide you with the necessary basic knowl- edge to operate this equipment safely and effectively, we have placed several safety labels on the unit to remind you

of this important information while you are operating your

unit.

All WARNING, CAUTION, and instructional messages on your unit should be carefully read and obeyed. Personal

bodily injury can result when these instructions are not fol- lowed. The information isfor your safety and it is important.

DECALS

Model L1228E Model L1428E

The safety decals below are on your unit. If any of these decals are lost or damaged, replace them at

once. See your local dealer for replacements. These labels are easily applied and will act as a constant

visual reminder to you, and others who may use the equip- ment, to follow the safety instructions necessary for safe, effective, operation,

NOTE: Engine operation and safety decals are supplied by the engine manufacturer.

Part No. 1733033 - DANGER / WARNING

Main Dash Decal, North American, w/Easy Turn

. . before LlSing the unit after storage FailLire to hlbri_3te

.... T................................................[ 1with 30 weight oil every 10 hours of opeTation and

ina_causea rf]alfunctionof thesafety s#tem a

Part No. 1733526

Lubrication Decal

Part No. 728183 Important Over Adjustment

Both Models

Part No. 1733772 Shift Decal

Part No. 1733056 - DANGER / WARNING

Main Dash Decal, North American, w/o Easy Turn

Amputationhazard

_L _J Lontaclv,iththeaugerw,__use

I" Shat off engine bef_e se[_lciag

Part No. 1716532

Auger Danger Decal

Part No. 1733057 Discharge Chute

Danger Decal

Part No. 725432 Belt Stretch &

Adjust

Part No. 1733443 Chute Release

SAFETY iCONS

Safety icons

WARNING: READ OPERATOR'S MANUAL.

Read and understand the Operator's Manual before using this machine.

DANGER: THROWN OBJECTS.

This machine is capable of throwing objects and debris. Keep bystanders away.

WARNING: REMOVE KEY BEFORE

SERVICING.

Remove the key, disconnect spark plug wire, and consult technical lit-

erature before performing repairs or

maintenance.

WARNING: DISMEMBERMENT.

This machine can amputate limbs.

Keep bystanders and children away

when engine is running.

DANGER:DISMEMBERMENT.

The auger can amputate limbs. Keep

hands and feet away from auger and rotating parts.

DANGER:DISMEMBERMENT.

The impeller can amputate limbs. Stop the engine, remove the key, and discon-

nect spark plug wire before clearing the discharge chute or performing service

work. Keep hands and feet away from

impeller and rotating parts.

Identification Numbers

Mfg.Ne,:t;,26eXXXX C_' se,i,I_o.5".'_ xxx _'oo_

Eogi.oRP#",,"x,_}

LpA: _)

Simplicity Mfg. lnc. _/ /\ Port Washington, WI USA 53_7_0997_,

When contacting your authorized dealer for replace=

ment parts, service, or information you MUST have these numbers.

Record your model name/number, manufacturer's iden- tification numbers, and engine serial numbers in the space provided for easy access. These numbers can be

found in the locations shown.

NOTE: For location of engine identification numbers, refer to the engine owner's manual.

Model Description Name/Number

Unit MFG Number Unit SERIAL Number

Mower Deck MFG Number Mower Deck SERIAL Number

Dealer Name Date Purchased

Engine Make _Engine Model

Engine Type/Spec Engine C0de/Serial Number

AssemhJy

YOU WILL NEED:

• Utility knife

• Unleaded fuel

• Tire pressure gauge

• 1/2" deep socket wrench or combination

• 9/16" deep socket wrench or combination

• 7/16" wrench

ITEMS INCLUDED:

b h

g k

Auger

Engage

Control

Traction

Chute Rotator Control

Split Rod

FuelCa

Chute

0il

Dipstick Clean-0ut

Tool

Figure 1. Parts Bag Contents

a 5/16" FlangeLockNuts,2 b 5/16"JamNut(thin),1 c 3/8" FlangeNuts,2 d 5/16" LockNut,1 e 1/4" LockNuts,2

f ChuteRotatorControl

Handle,1

g 5/16"LockWasher,1 h LargeCarriageBolts,2

j 120VPowerCord,1

k ExtraShearPins,2

m ExtraCotterPins,2

n SmallCarriageBolts,2 p ZipTies,3

q IgnitionKeys,2 (1 pre-attachedtosnowthrower)

Items not shown above:

Operator'sManual

IlhstratedPartsList ProductRegistrationCard

EngineManual FreshStart® FuelPreserver

Cartridge

Figure 2. Snowthrower - Assembled

DANGER

Contact with moving parts inside chute will cause serious injury or death. Shut off engine before unclogging discharge chute. Use clean=out tool,

not hands!

WARNING

Failure to read and follow the Operator's Manual and all operating instructions can result in seri- ous injury or death.

WARNING

Fuel and its vapors are flammable and explosive. Turn off engine and wait at least 2 minutes before refueling. Let spilled fuel evaporate before start- ing engine.

REMOVE PACKAGING MATERIALS

Note: Follow setup instructions in the order pre= sented.

1. Remove banding from crate. Open carton completely by cutting each corner from top to bottom as shown in Figure 3.

Open small cardboard box behind snowthrower. Remove parts bag from inside chute. Remove manu- al packet. Ensure you have all "Items Included" prior to assembly.

Locate the operator's manual in the manual packet.

Always read and follow the instructions in the opera-

tot's manual. Proper care, performance tips, and safety information are located in this important docu-

ment.

RAISE HANDLES AND CHECK CABLES

Note: "Right" and "Left" are from the Operating Position.

AssemhJy

Figure 3. Snowthrower - Shipping Position

1. Cut orange zip ties that secure control cables to handle assembly. Be careful not to cut or damage the

control cables.

Rotate upper handle assembly (Figure 4A) up.

Slide large carriage bolts (A, Figure 4B) and 5/16"

flange lock nuts (B) into lower holes. DO NOT

TIGHTEN AT THIS TIME.

Remove shipping tape from control levers. Make sure the "Z" bend ends of the control lever cables are

secured in the holes on the control levers (Figure 5).

Make sure auger engage control and traction control cables route over the top of cable buttons as shown.

Check that all cables can move freely and are not kinked.

7. Tighten upper and lower nuts in handle with a 1/2" wrench or deep socket (Figure 4B).

INSTALL CHUTE ROTATOR CONTROL HANDLE

1. Install thin jam nut (A, Figure 6) onto chute rotator rod. Install chute rotator control handle (B) onto chute rotator rod turning at least 10 full clockwise rotations.

Figure 4A. Upper Handle Assembly

Figure 5. Control Lever Cables

Figure 4B. Upper Handle Assembly

Figure 6.

Jam Nut Installation

Align chute rotator control handle so it is facing for- ward and use a 9/16" wrench to tighten jam nut (A)

against chute rotator control handle (B).

3. Slide chute rotator control handle to the right.

AssemhJy

CONNECT SHIFT ROD

Connect shift rod (A, Figure 7) to shift lever (B) and secure with lock washer (C) and 5/16 lock nut (D). Tighten lock nut with a 1/2" wrench while preventing stud (E) from turning with a 7/16" wrench.

ASSEMBLE CHUTE AND ROTATOR

1. Bring chute from pallet to the left side of snowthrow- er.

2. Slide the chute base (A, Figure 8) onto the auger housing (B).

3. Slide support tube (C) on the carriage bolts (D).

4. Thread two 3/8" flange nuts (A, Figure 9) onto car- riage bolts and tighten with a 9/16" wrench.

ASSEMBLE SPLIT ROD

Take end of split rod (A, Figure 10) that is attached to top back side of chute assembly and align it to right side of split rod protruding from dash.

Insert two small carriage bolts (B) into square holes of split rod.

Install 1/4" lock nuts (C) and tighten hardware with a 7/16" wrench.

Figure 7.

Figure 8.

Connect Shift Rod

Chute and Rotator Assembly

Figure 9. Carriage Bolts

Figure 10. Split Rod Assembly

CONNECT SPOUT ROTATOR BRAKE CABLE

1. Slide spout rotator brake cable (A, Figure 11) between dash and the handle cross bar as shown.

2. Slide rubber dust cover (B) off of plastic fitting as shown.

3. Place "Z" bend of cable (C) into hole of brake lever assembly (D).

4. Pull plastic fitting (A, Figue 12) behind bracket (B).

AssembJy

5. Slide chute rotator cable (A, Figure 13) between slot in bracket and push forward to lock in place.

6. Slide rubber dust cover (B) over plastic fitting.

REMOVE SNOWTHROWER FROM CRATE

1. Cut straps from between snowthrower and wood pal- let by wheels and auger.

2. Roll snowthrower off crate.

Figure 11. Spout Rotator Brake Cable

Figure 12. Plastic Fitting

Figure 13. Chute Rotator Cable

AssembJy

SECURE CABLE AND FINAL CHECKS

To prevent chute deflector cable from contacting tire, rotate chute all the way to the left and secure with zip ties (A, Figure 14). Secure cable to left handle (B) and to support tube (C), and secure speed selector cable to split rod (D).

2. Reduce tire pressure to 20 PSI. (Tires are over-inflat- ed for shipping purposes.)

3. Check that clean-out tool is attached to snowthrower. (See assembled figure.)

Always use a clean=out tool to clear clogged dis= charge chute. NEVER use your hands.

Locate two shear pins and cotter pins in parts bag. Place hardware in compartment labeled "Replacement Shear Bolt Storage" located on unit

behind chute.

CHECK OIL LEVEL AND ADD FUEL

Figure 14. Secure Cables

Note: Engine is shipped with oil. See Engine Manual for complete engine oil specifications and mainte= nance requirements.

1. Remove oil dipstick (A, Figure 15). Check oil level. Oil level should be between FULL and ADD marks.

Reinstall oil dipstick.

2. Remove fuel cap (B). Following the three-step instructions on the Fresh Start card, snap the fuel preserver cartridge into the bottom of the fuel fill cap.

NOTICE: Do not use E22 or E85 fuel. NOTICE: Do not mix oil with fuel.

DANGER

Fuel and its vapors are flammable and explosive. Turn off engine and wait at least 2 minutes before refueling. Let spilled fuel evaporate before start- ing engine.

3. Add clean, fresh, UNLEADED fuel with a minimum 87 octane. Leave a minimun of one inch of space at top

of tank for fuel expansion. Reinstall fuel cap.

Figure 15. Check Oil Level

READ MANUAL BEFORE STARTING ENGINE

Follow procedures and safety instructions in Operator's and Engine Manuals.

DANGER

Contact with moving parts inside chute will cause serious injury or death. Shut off engine before unclogging discharge chute. Use clean=out tool,

not hands!

WARNING

Failure to read and follow the Operator's Manual and all operating instructions can result in serious injury or death.

Features,Controls,&Operation

CONTROL LOCATIONS

The information below briefly describes the function of individual controls. Starting, stopping, and driving require the combined use of several controls applied in specific sequences. To learn what combination and sequence of controls to use for various tasks see the

OPERATION section.

IMPORTANT NOTE

Please take a moment and familiarize yourself with the name, location, and function of these controls so that you will better understand the safety and operating instruc- tions provided in this manual,

Figure 16. Control Locations

Features & Controls

1,2.. Speed Selector

Selects forward speeds 1-6 and reverse speeds 1-2. No neutral position or gate is required, since the traction drive design automatically provides "neutral" (no forward or reverse movement), whenever the Drive Control is

released.

_'_ Traction Control / Free Hand TM

Engages traction drive to wheels when depressed. Also locks auger control when depressed simultaneously. Releasing the traction control lever releases the Free Hand TM auger control lock and stops the drive wheels and auger.

Lock

_ Auger Control

Engages the auger/impeller when depressed. Releasing the control stops the auger/impeller.

_ Chute Direction Control

Push the lever forward to unlock the rotator control. Moving the lever to the left will turn the spout to the left

side and moving the lever to the right will rotate the spout to the right side. Releasing the lever locks the spout in position.

M Remote Deflector Control

(_) Starter

Electric Start: Depressing the starter button activates the electric starter. The electric start button operates on 12+11Models): Pulling the recoil handle cranks the engine.

J_ Fuel

Fuel tank filler cap (see illustration). Note: The fuel shut

off valve is located under the fuel tank or on the front of the engine, Close the valve when the snowthrower is

not in use. Open the valve before starting, Leave a min- imun of one inch of space at top of tank for fuel expan-

sion.

I":-_--Primer Button

When pressed, the primer button provides initial fuel to help start a cold engine. Normally, pressing the primer button twice will provide enough fuel to start a cold engine.

'_ "lliFThrottle Lever (Optional)

Controls engine speed. Move toward the hare icon for faster engine speed, move toward the turtle icon for slower engine speed. Move the throttle all the way to STOP the engine. Set the throttle to FAST (hare icon) for operation.

Chute Deflector: Locks chute deflector in desired posi- tion. Tilting the chute deflector UP provides a higher stream and greater distance, while tilting the deflector DOWN provides a lower stream and less distance.

•_O_' Easy Turn TM Control

Easy Turn Control: Engaging the Easy Turn TM lever releases the left wheel to allow easy turning in tight areas. Releasing the control automatically engages both

drive wheels for full traction. Traction Lock Pins: (1100 Series Only) The right trac-

tion wheel can be completely released using the lock- ing pin (see Figure 9). This allows the unit to be easily moved with the engine off.

Stop Switch (Optional)

Turn the switch to the ON position to operate the engine, Turn the switch to the OFF position to stop the engine,

Engine Key

The engine key prevents the engine from being started. The key must be fully inserted into the key slot for the unit to start, The key can also be used to stop the engine by pulling the key out of the key slot.

I",1 Choke Knob

The choke knob adjusts the air/fuel mixture, and is used to help start a cold engine by providing a richer mixture. Once the engine is warm and running smoothly, the choke knob should be set to the off position to provide a

normal air/fuel mix.

=D Headlight (Select Models, Not Pictured)

The headlight is on at all times when the engine is run- ning.

OperstJon

GENERAL OPERATION

CHECKS BEFORE EACH START=UP

1. Make sure all safety guards are in place and all nuts, bolts and clips are secure.

2. Check to make sure that the clean-out tool is attached to the auger housing. Do not operate the

machine without the clean-out tool properly stored on

the auger housing.

3. Check the engine oil level. See your engine owner's manual for procedure and specifications.

4. Check to make sure spark plug wire is attached and spark plug is tightened securely. If necessary, torque spark plug to 15 ft. Ibs.

5. Check the fuel supply. Leave a minimun of one inch

of space at top of tank for fuel expansion. See your

engine owner's manual for fuel recommendations.

6. Check the scraper bar to make sure it is set at the desired height. Adjust the skid shoes if necessary.

7. Check the drive control (B, Figure 21), and auger control (C) for proper operation. If adjustment is required, see the service section for procedures.

8. Check the chute direction control (D, Figure 21) for proper operation. The discharge chute should rotate

freely in both directions. See the service section for

adjustment procedures and troubleshooting.

9. Check the chute deflector (E, Figure 21) for proper

operation. The deflector should pivot freely up and

down.

10. Position the chute at the desired starting direction and set the deflector at the desired angle.

11. Check the speed selector (A, Figure 21) for smooth

operation. The control must move freely into each

speed position gate and remain in position when released. If the speed selector does not move freely into all forward and reverse speed positions, contact

your local authorized dealer for assistance.

WARNING

This unit is a "two=stage" snowthrower. The first stage is the auger, which feeds the snow

back into the impeller housing. The second stage

is the impeller, which throws the snow out the discharge chute. If bodily contact is made with the auger or impeller when they are rotating, severe personal injury will occur.

To avoid injury, keep others and yourself away from the auger and the discharge chute whenever the engine is running. Read and follow all of the safety rules and warnings in this manual.

DANGER

Do not clean out discharge chute with hands. Contact with moving parts inside chute will cause serious injury. Use clean out tool provided with machine. Use the following procedure to

remove objects or clear the chute:

1. Stop the engine. Remove the key.

2. Wait 10 seconds to be sure the auger/impeller blades have stopped rotating.

3. Always use the clean-out tool. DO NOT use your hands.

WARNING

For your safety, operation on slopes should be in an up and down direction only. If it becomes

necessary to move across the face of a slope, use caution and do not blow snow. Be very careful when changing direction on a slope.

Proper winter footwear is recommended for the operator to help prevent slipping. Never attempt to clean snow from excessively steep slopes. The

maximum slope for any operation is 17.7% (10°).

WARNING

Gasoline is highly flammable and must be hart=

died with care. Never fill the tank when the engine

is hot or running. Always move outdoors to fill the tank. Keep snowthrower and gasoline away from open flame or spark.

OperstJon

STARTING CONTROLS

See Figure 17 for the following instructions.

Electric Start

Electric Start Button - The Electric Start Button (A) activates an electric starter mounted to the engine, eliminating the need to pull the starter handle. The Electric Start Button operates on 120 Volts AC, which is provided by connection to the extension cord pro-

vided with units equipped with this feature. Connect

this extension cord ONLY to a properly grounded 3 prong electrical outlet.

Manual Start

B. FuelValve - (Select Models) The fuel valve (B) is

located under the fuel tank. It is used to turn the fuel supply off for out-of-season storage.

Co Starter Handle - The starter handle (C) connects to a

starter cord to manually start the engine. Pulling start- er handle rapidly spins the engine crankshaft, cycles

the engine, and generates the spark necessary for

starting the engine.

D. Primer Button - When pressed, the primer button

(D) provides initial fuel to help start a cold engine. Normally, pressing the primer button twice will pro-

vide enough fuel to start a cold engine.

E. Throttle Lever - (Optional) The throttle lever (E) con-

trols the engine speed. For best overall performance, the throttle lever should be set to the FAST position.

Use the SLOW position only for warming the engine, or to help prevent snow/ice freeze-up when shutting the unit down for the day.

F. Engine Key - The engine key (F) prevents the

engine from being started by unauthorized individu-

als. The key must be fully inserted into the key slot for the unit to start. The key is also used to stop the

engine by pulling the key out of the key slot.

G. Choke Knob - The choke knob (G) adjusts the air/

fuel mixture, and is used to help start a cold engine

by providing a richer mixture. Once the engine is warm and running smoothly, the choke knob should

be set to the off position to provide a normal air/fuel

mix.

Snow Series Max

Snow Series

Figure 17. Engine Controls

Ho Stop Switch - (Optional) Switch to the ON position

to operate the engine. Switch to the OFF position to

stop the engine.

Operation

STARTING THE ENGINE

WARNING

Rapid retraction of starter cord (kickback) will

pull hand and arm toward engine faster than you can let go. Broken bones, fractures, bruises or

sprains could result. When starting engine, pull the starter cord slowly until resistance is felt and then pull rapidly to avoid kickback.

WARNING

Gasoline and its vapors are extremely flammable

and explosive. Fire or explosion can cause severe burns or death. When starting the engine, ensure that spark plug, muffler, fuel cap and air cleaner are in place and secured. Do not crank engine with spark plug removed, if engine floods, set choke (if equipped) to open/run position.

A CAUTION

This engine was shipped from Briggs & Stratton with oil. Before you start the engine, make sure you check oil according to the instructions in the

Engine Owner's Manual.

, Check the oil level. See "How To Check/Add Oil"

section in Engine Owner's Manual.

2. Make sure equipment drive controls, if equipped, are disengaged. See the equipment manual for location and operation of these controls.

3. Push the stop switch (A, Figure 18), if equipped, to the ON position.

Or move the throttle control lever (A, Figure 19), if equipped, to the FAST position. Operate the engine

with the throttle control lever in the FAST position.

WARNING

Engines give off carbon monoxide, an odor- less, colorless, poison gas. Breathing carbon monoxide can cause nausea, fainting or death. When starting the engine, start and run engine outdoors. Do not run the engine indoors except for starting the engine or for transporting the snowthrower in or out of the building. Open the outside doors; exhaust fumes are dangerous.

WARNING

Unintentional sparking can result in fire or elec- tric shock.

Unintentional start-up can result in entanglement, traumatic amputation, or laceration.

• Use a 3-wire extension cord. First attach extension cord to electric starter

connector and then into a wall receptacle. If additional extension cord is required, use a 3-

wire.

Figure 18. Engine Start/Stop

4. Turn the fuel shut-off valve (B, Figure 19), if equipped, to the ON position.

5. Push in the safety key (C).

6. Turn the choke control knob (D) to the choke posi- tion.

NOTE: Do not use the choke to start a warm engine.

7. Push the primer button (E) two times.

NOTE: Do not use the primer to start a warm engine.

8. Rewind Start: Firmly hold the starter cord handle

(F). Pull the starter cord slowly until resistance is felt,

then pull rapidly.

NOTE: If the engine does not start after three attempts, see the "Troubleshooting" section in the Engine Owner's Manual.

if the supply cord is damaged, it must be replaced by the manufacturer or its service agent or a similarly qualified person in order to

avoid a hazard.

(Jperstion

NOTE: If the engine does not start after three attempts, see the "Troubleshooting" section in the Engine Owner's Manual.

11. Allow the engine to warm up for several minutes. Then, slowly move the choke control knob to the run

position.

Figure 19. Engine Start/Stop

, Electric Start: First connect the extension cord to

the power cord receptacle (A, Figure 20) and then into a wall receptacle. If an additional extension cord is required, make sure it is a 3-wire.

A WARNING

If the extension cord is damaged, it must be replaced by the manufacturer or its service agent or a similarly qualified person in order to avoid a

hazard.

CAUTION

To extend the life of the starter, use short starting cycles (five seconds maximum). Wait one minute

between starting cycles.

10. Electric Start: Depress the push button (B). After you start the engine, first disconnect the exten- sion cord from the wall receptacle and then from the power cord receptacle (A).

Figure 20. Engine Start - Electric

STOPPING THE ENGINE

WARNING

Gasoline and its vapors are extremely flammable

and explosive.Fire or explosion can cause severe

burns or death. Do not choke the carburetor to

stop the engine.

Move the stop switch (A, Figure 18), if equipped, to the STOP position.

Or move the throttle control lever (A, Figure 19), if equipped, to SLOW and then to the STOP position.

Remove the safety key (C). Keep the safety key out of reach of children.

After the engine stops, turn the fuel shut-off valve (B) to the CLOSED position.

OperstJon

OPERATING THE SNOWTHROWER

1. Rotate the discharge chute to the desired direction.

2. Set the speed selector to the desired forward speed.

3. Fully press and hold the auger engage control (C, Figure 21) on the right-hand grip to begin auger rota-

tion. Releasing the auger engage control will disen- gage the auger--unless the Free=Hand TM Control

has been activated (See Step 5 below).

4. Fully press and hold the traction & Free-Hand TM Control lever (B, Figure 21) on the left-hand grip

to engage the traction drive and begin moving the

snowthrower. To disengage the traction drive, com- pletely release the lever.

When BOTH levers are depressed, the Free-Hand TM

Control is activated. This allows Auger Engage Control to be released -- YET AUGER ROTATION

WILL CONTINUE -- until the Free=Hand TM Control

is released.

6. Select forward or reverse speeds as needed using

the Speed Selector (A, Figure 21). Release both con- trol levers before changing drive speeds.

A WARNING

When BOTH levers are depressed, the Free= Hand TM Control is activated. This allows Auger Engage Control to be released m YET AUGER

ROTATION WILL CONTINUE m until the Free= Hand TM Control is released.

CLEARING A CLOGGED DISCHARGE CHUTE

IMPORTANT NOTE

Hand contact with the rotating auger/impeller inside the discharge chute is the most common cause of injury associated with snowthrowers. DO NOT use your hand to clean out the discharge

chute.

To clear the chute:

1. Stop the engine. Remove the key.

2. Wait 10 seconds to be sure the auger/impeller blades have stopped rotating.

3. Always use the clean-out tool. DO NOT use your hands.

Figure 21. Controls (From Operator's Position)

OperstJon

GROUND SPEED SELECTOR

Use the speed selector (A, Figure 21) to control the drive speed of the snowthrower. There are six forward speeds and two reverse speeds.

Use the lower speeds to blow deep or wet snow. Use the higher speeds to blow light snow or to drive the snow- thrower without blowing snow.

To change speeds, release the auger control lever (B, Figure 21), then move the speed selector to the desired setting. Fully depress the control levers to resume.

ENGINE SPEED

Always run the snowthrower at full throttle.

DEFLECTOR

The distance of the discharged snow is mainly controlled by the position of the deflector. (Engine speed also affects distance of discharge.) The more the deflector is

tilted UP, the farther snow will be thrown.

1. Push the remote deflector control (E, Figure 21) to the left to UNLOCK the control. Sliding the control forward will put the deflector to the maximum throw-

ing position (A, Figure 22). Sliding the control back-

wards to decrease the throwing distance.

2. Release the control to LOCK in place when the desired angle has been chosen.

Figure 22.

Remote Deflector Control

SCRAPER BAR & SKiD SHOES

On smooth surfaces such as concrete or asphalt, the scraper bar (A, Figure 23) should scrape the surface. On surfaces such as gravel, the scraper bar should be high enough so that it will not pick up gravel or debris.

The height of the scraper bar (A) is controlled by raising or lowering the skid shoes (B).

1. To raise the scraper bar height, rest the scraper bar (A) on a strip of wood equal in thickness to the desired height.

2. Make sure the scraper bar is parallel to the ground surface.

3. Loosen the skid shoe nuts (C) and let the skid shoes (B) drop to the surface.

4. Tighten the nuts (C), making sure the skid shoes are adjusted equally and are parallel to the surface.

5. To lower the height of the scraper bar, raise the skid shoes. Or adjust scraper bar by loosening the attach- ment bolts and sliding scraper bar down.

6. If the scraper bar becomes worn, it can be replaced by removing the hardware attaching it to the

snowthrower.

Figure 23.

Skid Shoe Adjustment

Operation

FULL TRACTION

Both Wheels Drive

Easy Turn TM

Lever

Released

EASY TURN TM TRACTION

Turn TM

Lever

Engaged Left Wheel Freewheels,

Figure 24. Easy Turn Control

Right Wheel Drives

EASY TURN TM FREEWHEELING AND TRACTION DRIVE LOCK

While Clearing Snow:

For easy turning when using the snowthrower, squeeze the Easy Turn TM lever (Figure 24). Engaging the Easy Turn TM lever releases the left traction wheel but allows the right wheel to continue driving (Figure 24). Releasing the Easy Turn TMlever automatically engages

both drive wheels for full traction.

NOTE: The Easy Turn TM lever will be more difficult to activate under a heavy load. Activate the lever before beginning a turn.

Figure 25. Traction Drive Lock

When Pushing the Snowthrower:

(Units without Easy Turn)

For easy turning when pushing the snowthrower, dis-

engage the right wheel using the traction lock pin (See

Figure 25).

1. Turn the unit off, remove the engine key, and discon- nect the spark plug wire.

OperstJon

AFTER EACH USE

Normal use of the snowthrower may result in a build-up of packed snow in and around the starter cord housing and around engine controls. Heat from the engine will usually prevent the snow from freezing solid while the unit is running, but after the engine is shut down, some snow may continue melting from engine heat, and later

freeze around some moving parts as the unit cools. After each period of use, follow these steps to prevent

freeze-up caused by ice formation in and around the

engine controls and external parts.

1. Before shutting off the engine, pull the starter rope out 2 - 3 times, and allow it to rewind slowly. This will

help clear packed snow from the starter cord area.

Allow the engine to run for several minutes.

2. Stop the engine by moving the throttle lever (See Figure 17) down, turn the stop switch to the off posi-

tion or by pulling out the engine key.

, Brush snow and ice from the snowthrower. Be sure

to clear engine and snowthrower controls, discharge

chute, and chute rod gears, clutch cable areas, and anywhere else snow has accumulated.

4. Always remove the engine key and store in a safe place to prevent unauthorized use.

5. If the snowthrower is kept in a cold shelter, fill the fuel tank to prevent condensation. Do not store near

sparks or flame.

NOTE: The Engine Owner's Manual contains further information on preventing ice formation and freeze=up.

STORAGE

WARNING

Never store the unit (with fuel) in an enclosed, poorly ventilated structure. Fuel vapors can trav-

el to an ignition source (such as a furnace, water

heater, etc.) and cause an explosion. Fuel vapor is also toxic to humans and animals.

Before you store your unit for the off-season, read the Maintenance and Storage instructions in the Safety Rules section, then perform the following steps:

Disengage the PTO, set the parking brake, and remove the key.

Perform engine maintenance and storage measures

listed in the engine owner's manual. This includes draining the fuel system, or adding stabilizer to the fuel (do not store a fueled unit in an enclosed struc- ture - see Warning).

Before starting the unit after it has been stored:

• Check all fluid levels. Check all maintenance items.

• Perform all recommended checks and procedures found in the engine owner's manual.

• Allow the engine to warm up for several minutes

before use.

WARNING

Never store the unit, with gasoline in engine

or fuel tank, in a heated shelter or in enclosed, poorly ventilated enclosures. Gasoline fumes may

reach an open flame, spark or pilot light (such as a furnace, water heater, clothes dryer, etc.) and cause an explosion.

Handle gasoline carefully. It is highly flammable and careless use could result in serious fire dam-

age to your person or property. Drain fuel into an approved container outdoors

away from open flame or sparks.

MAINTENANCE SCHEDULE

RegularMaintenance

Maintenance Required

Check/Lubricate Free-Hand Linkage. Lubricate snowthrower.

Check tire pressure. Change engine oil.*+

Clean or replace spark plug.+ Check drive linkage/belt tension.

Lubricate Axle Shafts. Check auger gear case lubrication.**

Lubricate Auger Shaft.***

* Changeoriginal oil after two hoursof operation. ** Check oil level each fall and spring. + See your engine Owner's Manual.

***Lubricate each fall and spring.

Frequency Notes

10 Hours 10W Oil 10 Hours 10W Oil and Grease

Monthly 20 psi (1,38 bar)

50 Hours See Engine Manual

Yearly See Engine Manual

4-6 Hours See Page 28

Yearly Lithium Grease

25 Hours Benalene Grease

10 Hours Lithium Grease

CHECKING TIRE PRESSURE

The air pressure in each tire (Figure 26) should be equal

for both tires for best performance. Be sure to keep caps

on valves to prevent entry of debris into the valve stem

when tires are filled.

Size PSi

15 x 5.0-6 20 16 x 4.8-8 14

bar

1,38 ,96

AUGER GEAR CASE LUBRICATION

1. Place the snowthrower on a level surface.

2. Remove the pipe plug (A, Figure 27).

3. Check the lubricant level. Itshould be level with the lower edge of the plug opening. If not, add Benalene

grease.

4. Re-install pipe plug, and tighten securely.

Figure 26. Checking Tire Pressure

Figure 27. Auger Lubrication

ReguJapMaintenance

LUBRICATION

iMPORTANT NOTE

it is very important that grease fittings on the auger shaft are lubricated regularly, if auger rusts

to shaft, damage to worm gear may occur if shear pins do not break.

To prevent wheels rusting to axles, it is also nec= essary to remove the wheeJs and grease the axles regularly.

Remove wheels and grease axles once each year.

Apply 5W=30 synthetic motor oil to the friction disk drive

hex shaft (A, Figure 29).

Apply medium weight (10W) oil to points shown (See

Figures 28-31). Generally, all moving metal parts should be oiled where

contact is made with other parts. Keep oil and grease off belts, pulley grooves, drive disc, and friction disc.

LUBRICATION NOTES: Grease locations indicated by grease gun symbol.

Use grease fittings when present. Disassemble parts to apply grease to moving parts when grease fittings are not installed.

Figure 29. Drive Lubrication

Oil locations indicated by oil can symbol. Do not allow oil to drip onto traction drive or friction disc.

Do not lubricate remote deflector control.

Figure 30. Lubricate Axles and Control Levers

Figure 31. Deflector Hinge

Figure 28. Lubricate Spout Rotator

CHECK / LUBRICATE FREE-HAND

LINKAGE

Check the function of the Free=Hand controls. The con- trois should function as described in the CONTROLS

section. It is critical for the safe operation of the unit that the controls disengage when released.

Lubricate as shown in Figure 32.

IMPORTANT NOTE

If the controls do not function properly, lubricate them. If lubrication does not rectify the problem, see your autho=

rized service dealer. Under no circumstances should the unit be used if the controls are not functioning properly.

IMPORTANT NOTE

It is very important that grease fittings on the auger shaft are lubricated regularly. If auger rusts to the shaft, dam- age to worm gear may occur if shear pins do not break.

ReguJapMaintenance

Figure 32. Lubricate Free=Hand Control

LUBRICATE AUGER SHAFT

ASSEMBLY

1. Remove cotter pin (C, Figure 33) and shear pin (B).

2. Use a grease gun and squirt several shots of grease into grease fitting (A).

3. Rotate auger assembly (D) several times to distribute

the grease evenly. Repeat Step 2.

4. Reinstall shear pin (B) and cotter pin (C).

5. Repeat procedure for other side.

Figure 33. Lubricate Auger Shaft Assembly

Troubleshooting, , & Service

TROUBLESHOOTING

This section provides troubleshooting and service instruc- tions. Locate the problem and check the possible cause/ remedy in the order listed.

Also, refer to the Engine Owner's Manual for additional

information. For problems not covered here, contact your authorized

service dealer.

Problem Remedy

Engine fails to start. Push key in to the ON position.

Engine starts hard or runs poorly.

Key is OFF.

Failure to prime cold engine

Fuel valve is in CLOSED position.

Out of fuel.

Choke OFF - cold engine.

Engine flooded.

No spark.

Water in fuel, or old fuel.

Fuel mixture too rich.

Possible Cause

WARNING

Before performing any adjustment or service to

snowthrower, stop the engine and wait for mov=

ing parts to stop. Remove the key. To prevent accidental starting, disconnect the spark plug wire and fasten away from the plug.

Press primer button twice and restart.

Turn valve to OPEN position. Fill fuel tank.

Turn choke to ON, set throttle to FAST.

Turn choke to OFF; try starting.

Check gap. Gap plug, clean elec- trode, or replace plug as necessary.

Drain tank. (Dispose of fuel at an authorized hazardous waste facility.)

Fill with fresh fuel. Move choke to OFF position.

Scraper bar does not clean hard

surface.

Auger does not rotate.

Carburetor adjusted incorrectly.

Spark plug faulty, fouled, or gapped

improperly. Fuel cap vent is blocked.

Skid shoes improperly adjusted.

Auger control not engaged.

Foreign matter blocking auger.

Auger drive clutch cable slack. Tighten to remove slack. See auger

Auger drive belt slipping. Check auger drive belt adjustment.

Broken belt. Replace belt.

Shear pin broken. Replace shear pin.

See your authorized service dealer

for adjustments.

Clean and gap, or replace. Clear vent.

RAISE skid shoes (this lowers the scraper bar).

LOWER skid shoes (this raises the scraper bar.)

Engage auger control.

STOP engine and REMOVE the key. DISCONNECT the spark plug

wire. Clear auger using clean-

out tool. See warning in SAFETY RULES.

clutch cable adjustment.

Problem

Auger rotates, but snow is not=

thrown far enough.

Poor traction.

Auger does not stop when auger lever is released.

Possible Cause

Chute deflector too low. Engine speed too slow.

Ground speed too fast. Snowthrower discharge chute

clogged.

Auger belt loose or worn.

Tires slipping. Free=Hand TM control is ACTIVE.

Auger clutch rod too tight or bent.

Remedy

Adjust deflector as necessary, Set speed to full throttle.

Use slower speed selector setting. STOP engine and REMOVE the key.

DISCONNECT the spark plug wire. Clear auger using clean-out tool, See warning in SAFETY RULES.

Check auger drive belt adjustment Check tire pressure and tread,

Release both auger engage control AND Free-Hand TM control to stop

auger. Loosen or straighten clutch rod.

Snowthrower does not stop when drive lever is released.

Discharge control is difficult to

operate.

Snowthrower veers to one side.

Auger drive belt out of adjustment.

ment. Traction drive clutch rod bent or

too tight. Traction drive clutch rod loose.

Drive belt loose, broken, or stretched.

Drive roller chain damaged. Traction lock pins in free-Wheeling

position (OUTER hole). Friction disc worn.

Gearing needs lubrication Worm gear not adjusted properly.

Control rod gears misaligned.

Tire pressure not equal. One wheel is set in free-wheeling

mode. (Traction Lock Pin is in the OUTER hole).

Adjust auger belt.

Adjust auger belt guide.Auger belt guide out of adjust-

Loosen rod to remove slack or replace. See adjustment procedure.

Tighten to remove slack. See adjust- ment procedure.

Replace drive belt.

Replace chain. Change traction lock pins to INNER

hole to engage traction drive. Replace disc (see your authorized

service dealer). Oil or grease as required.

Adjust worm gear. See adjustment pro- cedure.

Adjust gear bracket. See adjustment procedure.

Check tire pressure. Make certain the left traction lock pin is

in the INNER holes (to engage traction drive).

Excessive vibration.

Drive fails to move snowthrow= Traction drive out of adjustment. Readjust drive, or shift speed selector

er at slow speeds, setting up one speed faster.

Loose parts or damaged auger.

STOP engine and REMOVE the key. DISCONNECT the spark plug wire. Tighten all hardware. Replace auger if necessary. If vibration continues, see your dealer.

Adjustments

AUGER DRIVE ADJUSTMENT

WARNING

Do not over=tighten, as this may lift the lever and cause auger drive to be engaged without depress= ing the Auger Control.

1. Check that the auger cable (A, Figure 34) is on top of cable button (B) as show in Figure 34.

2. With the drive lever released, the hook (B, Figure 35) should barely touch the lever (C) without raising it.

There can be a maximum 1/32" clearance as shown.

3. To adjust, loosen nut (D) by holding the adjusting

flats (A) and turning nut (D). Turn adjustment flats

and hold screw. The adjustment screw is a phillips screw and the head can be held or turned by insert- ing a screwdriver through the spring (F).

Hold adjusting flats (A) and tighten nut (D).

Start unit and check auger. Auger must not be engaged unless auger control is depressed.

6. With engine running, fully depress auger control, the auger should engage and run normally.

7. Release auger control. Auger must stop within 5

seconds.

If auger does not operate properly, stop engine and recheck drive linkage adjustments.

If auger linkage is properly adjusted, auger drive belt tension may require adjustment. See "Belt

Adjustment" in this section of the manual.

Figure 34. Auger Cable Button

Figure 35. Auger Drive Adjustment

TRACTION DRIVE CABLE

ADJUSTMENT

initial Adjustment

WARNING

Do not over=tighten, as this may cause traction drive to engage without depressing the traction drive control (arm must remain in down position).

Verify that the cables are not over=tightened: With speed selector in position 1 and traction drive control fully released, push snowthrower forward. The unit should move forward freely.

If unit does not move forward freely, the cable has been over=tightened. To remedy, loosen tension on clutch cable slightly, and recheck.

1. With the drive lever released there should be no slack in cable when moved slightly from side to side.

2. To adjust tension on the cable slide the cable boot (A, Figure 36) off the cable adjustment bracket (D).

3. Remove the "Z" hook (C) from the cable adjustment bracket (D) to a different adjustment hole. The cable

should have no slack. The cable should have no ten- sion or load.

NOTE: If the cable is too slack the unit will not drive. If the cable is too tight the drive will be engaged without

pushing the handles down.

4. Slide the cable boot (A) over the cable adjustment bracket.

Figure 36. Traction Drive Cable Adjustment

Run=in Adjustment

1. After 5 hours of use, check for proper adjustment. Readjust clutch cable if necessary by increasing ten-

sion on cable. A small amount of arm movement is permissible if unit passes operating checks described

in the Warning above.

Adjustments

4-5/16" (10.95cm)

Figure 37. Friction Disc Measurement

WARNING

Gasoline is highly flammable and must be han- dled with care. Drain gasoline outdoors. Never drain the tank when the engine is still hot from recent operation. Do not allow open flame, smok-

ing or matches in the area. Avoid over=filling and wipe up any spills.

FRiCTiON DISC MEASUREMENT

1. Remove the gas from the gas tank.

2. Disconnect the spark plug wire.

3. Stand snowthrower on the front of the auger housing (C, Figure 44). 13.

4. Loosen the capscrews (A, Figure 44) on each side of

the bottom panel (B). 14.

5. Remove the bottom panel (B).

6. Position the shift speed lever in the lowest forward speed.

7. Note the position of the friction disc (A, Figure 37).

The correct distance from the right side of the friction wheel to the outside of the frame is 4-5/16" (10.95

cm). If the friction disc is not in the correct position, adjust as follows.

8. Position the shift speed lever in the lowest forward speed.

Figure 38. Speed Selector Linkage

Loosen the jam nut (B, Figure 38).

10.

Remove Iocknut (D).

11.

Move the friction disc (A, Figure 37) to the correct distance, 4-5/16" (10.95 cm).

12.

Turn the ball joint (C, Figure 38) until it is aligned

with the mounting hole in the shifter rod (E). When

aligned, attach the ball joint (C) to the shifter rod (E) and tighten the jam nut (B).

Check that the snowthrower operates in R1. If not

follow procedures 1-11 and readjust as necessary.

Install the bottom panel (B, Figure 44) and tighten the capscrews (A).

Adjustments

EASY TURN TM CABLE ADJUSTMENT

If the Easy Turn TM cable has stretched, the gears will not disengage when the control lever is activated. Adjust the cable using the following procedure.

1. Turn the engine off and disconnect the spark plug wire.

2. Loosen the jam nut (B, Figure 39).

3. Turn the adjustment nut (A) to lengthen or shorten the cable. The cable should be tightened just until all

slack is removed from the lever, however it must not engage the Easy Turn TM release without depressing

the control lever.

4. Tighten the jam nut.

BELT ADJUSTMENT

Auger Drive Belt

If your snowthrower will not discharge snow, check the control cable adjustment. If it is correct, then check the condition of the auger drive belt. If it is damaged or loose, replace it. See "Belt Replacement" in this section

of the manual.

Disconnect spark plug wire.

Remove screw (B, Figure 40) from belt cover (A). Remove belt cover (A).

Loosen nut (D, Figure 39) on auger idler pulley (B) and move auger idler pulley towards belt about 1/8 inch (3 mm).

4. Tighten nut (D).

5. Engage auger drive clutch. Check tension on belt

(opposite idler pulley). Belt should deflect about 1/2 inch (12.5 mm) with moderate pressure, see Figure

25). You may have to move the idler pulley more than once to obtain the correct tension.

Figure 39. Cable Adjustment

Figure 40. Belt Cover

6. Reinstall belt cover (A, Figure 40) securing with

screws (B).

7. Whenever belts are adjusted or replaced, the cables will need to be adjusted. See "Cable Adjustment" in

this section of the manual.

8. Attach the spark plug wire.

Traction Drive Belt

The traction drive belt has constant spring pressure and does not require an adjustment. Ifthe traction drive belt is slipping,replace the belt. See "Belt Replacement" in

this section of the manual.

__'_k_ coj/ ,,,.-- ,,_ 1/2"(12.5mm)

eflection

Figure 41. Auger Belt Deflection

SHEAR PIN REPLACEMENT

Adjustments & Service

WARNING

Do not go near the discharge chute or auger when the engine is running. Do not run the engine with any cover or guard removed.

Under most circumstances, if the auger strikes an object

which could cause damage to the unit, the shear pin will

break. (This protects the gear box and other parts from damage.)

The shear pins are located on the auger shaft as shown in Figure 42. To replace the shear pins, tap out the bro- ken pin with a pin punch, and install a new shear pin and cotter pin. Do NOT replace shear pins with anything other than the correct grade replacement shear pin. (Use of bolts, screws or a harder shear pin will lead to damaged equipment.)

Replacement Shear Pins, Part Number 1668344 are available at www.sears.com or by calling 1=800=4=MY=

HOME,

BELT GUIDE ADJUSTMENT

1. Disconnect spark plug wire.

2. Remove screw (B, Figure 40) from belt cover (A). Remove belt cover (A).

3. Engage auger drive and measure the distance between the belt guide (B, Figure 43) and the belt (D). The distance should be 1/8 inch (3.18 mm).

4. If adjustment is necessary, loosen belt guide cap- screw (C). Move belt guide (B) to correct position.

Tighten capscrew (C).

6. Reinstall belt cover (A, Figure 40) securing with screws (B).

7. Reconnect spark plug wire.

Figure 42.

Shear Pins

18 mm)

Figure 43. Belt Guide

SGPvic6

BELT REPLACEMENT

Auger Drive Belt

The drive belts are of special construction and must be replaced with original factory replacement belts avail- able from your nearest authorized service center. Some steps require the assistance of a second person. If the auger drive belt is damaged, the snow thrower will not discharge snow. Replace the damaged belt as follows.

Disconnect the spark plug wire.

Loosen the capscrews (A, Figure 44) on each side of

the bottom panel (B).

3. Remove the bottom panel (B).

4. Loosen screw (B, Figure 40) from belt cover (A). Remove belt cover (A).

Loosen the belt guide (B, Figure 45). Pull the belt

guide away from the auger drive pulley (C).

Pull the auger idler pulley (K) away from the auger drive belt (D) and slip the belt off of the idler.

7. Remove the auger drive belt (D) from the engine pul- ley. To remove the auger drive belt (D), the auger drive pulley (C) may have to be partially rotated.

8. Index or point the spout rotator to the center of the machine so the rotator control is in the center of the

dash panel.

Using a 7/16 wrench, remove the 2 carriage bolts (A, Figure 45) and 2 lock nuts (B) from chute rod (C).

10. Remove the upper four capscrews (A, Figure 47) that hold together the auger housing (C) and the frame (D). Loosen the lower two capscrews (B). The auger housing (C) and the frame (D) can now be split apart

for removal of the belt.

Figure 44. Bottom Cover

Figure 45. Split Rod Assembly

11. Remove the old auger drive belt (D, Figure 46) from

the impeller pulley. Replace the auger drive belt with

an original factory replacement belt available from an authorized service center.

12. Install the new auger drive belt (D) onto the impeller pulley.

Figure 46. Pulleys and Belts

NOTE: To assemble the auger housing to the frame, have someone hold the auger clutch lever in the ENGAGED position. This will move the idler arm and pul- ley enough to allow the auger drive pulley to move back into position.

14.Assemble the auger housing (C, Figure 47) to the frame with the four upper capscrews (A) that were

removed in Step 10. Tighten the 2 lower capscrews (B).

15. Index or point the spout rotator to the center of the

machine so the rotator control is in the center of the dash panel.

16. Install small carriage bolts (A, Figure 46) and cap-

screws (B) and tighten with 7/16 wrench.

19. Install the auger drive belt (D, Figure 46) onto the

impeller pulley (H).

20. Slip the auger drive belt (D) under the auger idler pul- ley (K).

21. Adjust the auger drive belt. See "How To Adjust The

Auger Drive Belt" in the Service section.

22. Adjust the belt guide. See "How To Adjust The Belt Guide" in the Service section.

Adjustments & Service

Figure 47. Frame and Axle Housing

23. Install the belt cover (A, Figure 40). Tighten screws (B).

24. Check the adjustment of the cables. See "How To Check And Adjust The Cables" in the Adjustment

section.

25. Install the bottom panel (B, Figure 44).

26. Tighten the capscrews (A) on each side of the bottom panel (B).

27. Connect the spark plug wire.

SGPvic6

Traction Drive Belt

If the snow thrower will not move forward, check the trac= tion drive belt for wear or damage. If the traction drive

belt is worn or damaged, replace the belt as follows.

1. Disconnect the spark plug wire.

2. Remove the auger drive belt. See "How To Remove The Auger Drive Belt" in the Service section.

3. Remove the E-ring (J, Figure 46) from one end of the swing plate axle rod (I).

4. Remove the swing plate axle rod (I) to allow the

swing plate (A, Figure 48) to pivot forward.

5. Remove the traction drive spring (E, Figure 46).

Remove the old traction drive belt (A) from the trac-

tion drive pulley (G) and from the traction drive pulley

(F). Replace the traction drive belt (A) with an origi- nal factory replacement belt available from an autho-

rized dealer.

7. Install the new traction drive belt (A, Figure 46) onto the traction drive pulley (G) and onto traction drive

engine (F).

8. Make sure the traction drive idler pulley (L) is prop-

erly aligned with the traction drive belt (A).

9. Attach the traction drive spring (E).

10. Install the swing plate axle rod (I) and secure with the E-ring (J) removed earlier.

11.The bottom of the swing plate (A, Figure 48) must be positioned between the alignment tabs (B). Make sure the swing plate is properly secured.

NOTE: If the drive will not engage after the traction drive belt has been replaced, then check to make sure that the swing plate is positioned between the alignment tabs.

12. Install and adjust the auger drive belt. See "Belt Replacement" in this section of the manual.

13.Adjust the belt guide. See "Belt Adjustment" in this section of the manual.

14. Install the bottom panel (B, Figure 44).

15.Tighten the capscrews (A) on each side of the bottom panel (B).

16. Reinstall belt cover (A, Figure 40) and secure with screws (B).

17. Check the adjustment of the cables. See "Cable

Adjustment" in this section of the manual.

18. Connect the spark plug wire.

Figure 48. Traction Belt Change

NOTE: Specifications are correct at time of printing and are subject to change without notice.

* The gross power rating for individual gas engine models is labeled in accordance with SAE (Society of Automotive Engineers) code J1940 (Small Engine Power & Torque Rating Procedure), and rating performance has been obtained and corrected in accordance with SAE J1995 (Revision 2002-05). Torque values are derived at 3060 RPM; horsepower values are derived at 3600 RPM. Actual gross engine power will be lower and is affected by, among other things, ambient operating conditions and engine-to-engine variability. Given both the wide array of products on which engines are placed and the variety of environmental issues applicable to operating the equipment, the gas engine will not develop the rated gross power when used in a given piece of power equipment (actual "on-site" or net

power). This difference is due to a variety of factors including, but not limited to, accessories (air cleaner, exhaust,

charging, cooling, carburetor, fuel pump, etc.), application limitations, ambient operating conditions (temperature, humidity, altitude), and engine-to-engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton may substitute an engine of higher rated power for this Series engine.

ENGINE"

1450 Series Briggs & Stratton

Make Briggs & Stratton Model Snow Series Max, M20H

Gross Torque* 14.50 ft-lbs (19.7 Nm) @ 3060 rpm Displacement 18.6 cu. in (305 cc)

Oil Capacity 28 oz. (,84 I)

CHASSIS:

Wheels

- 1428, Tire Size: 15 x 5 Inflation Pressure: 20 psi (1,37 bar)

Spout Rotation 200 Degrees Impeller 12 in. (30 cm) 3 Blade Ribbon Flighted Steel Auger Opening Height 21 in. (53 cm)

Drive System Friction Disc, 6 Forward Speeds, 2 Reverse

DIMENSIONS:

Effective Clearing Width

- 1428 28 in. (71 cm)

Length

- 1428 57.5 in. (146 cm)

Height

- 1428 44.1 in. (112 cm)

Weight

- 1428 255 lbs (116 kg)

& Accessories

REPLACEMENT PARTS

Replacement parts are available from your authorized dealer. Always use genuine Snapper Service Parts.

MAINTENANCE ITEMS

Many convenient and helpful service and maintenance items are available from you authorized dealer. Some of

these items include:

Engine Oil Touch-Up Paint

Grease Gun Kit 8 oz. Grease Tube

Tire Sealant

Degrimer/Degreaser

Gas Stabilizer

TECHNICAL MANUALS

Additional copies of this manual are available, as well as fully illustrated parts lists,

Technical manuals can be downloaded from www.snap-

per.corn

Model:

Mfg. No.: Your Name:

Address: City, State, Zip:

Visa/Mastercard No.:

Card Expiration Date:

Notes:

PRODUCTS 535 Macon Street

McDonough, GA 30253

www.Snapper.com

A AL

USUAR|O

Lanza or de nieve

Modelo 1428

Mfg. N°: Descripcion

1695572 L1428E, Lanzad0r de nieve

maEo grande

130.887280

1736682

RevisiOn 00

Fecha de rev. 07/2008

TP 191-4968-00-LW-SN

decoflteflidos

CONTENIDOS:

Normas de seguridad e informacion

General ........................................................... 4

Practica .......................................................... 6

Preparacion .................................................... 6

Funcionamiento .............................................. 6

Ninos .............................................................. 7

Limpiar el conducto de descarga

atascado ......................................................... 7

Mantenimiento, mantenimiento y

almacenamiento ............................................. 7

Emisiones ....................................................... 7

Pegatinas ........................................................ 8

Iconos de seguridad ....................................... 9

Nt]meros de identificaci0n .............................. 9

Montaje .............................................................. 10

Quitar los materiales del embalaje ............... 11

Levantar las asas y comprobar los cables ... 11 Instalar el control direccion boquilla de

descarga ....................................................... 11

Conectar la perilla de cambio ....................... 12

Montar la tolva y el rotador ........................... 12

Montar la barra de conexion ......................... 12

Conectar el cable de freno del rotador de la

boquilla ......................................................... 13

Quitar el lanzador de nieve del embalaje ..... 13

Asegurar los cables y comprobaciones

finales ........................................................... 14

Comprobar el nivel de aceite y anadir

carburante .................................................... 14

Leer el manual antes de poner el motor

en funcionamiento ........................................ 14

Caracteristicas, mandos y funcionamiento

Ubicaci0n de los mandos ............................. 15

Funcionamiento general

Comprobaciones previas a cada arranque .. 17

Mandos de inicio .......................................... 18

Encender el motor ........................................ 19

Apagar el motor ............................................ 20

Manejar el lanzador de nieve ....................... 21

Limpiar el conducto de descarga

atascado ....................................................... 21

Selector de velocidad de tierra ..................... 22

Velocidad del motor ...................................... 22

Deflector ....................................................... 22

Barra de traccion y zapatas de

deslizamiento ............................................... 22

Direcci0n suave y bloqueo de traccion ......... 23

Despues de cada utilizaci0n ......................... 24

AImacenamiento ........................................... 24

Mantenimiento regular

Programacion ............................................... 25

Comprobar la presion de los neumaticos ..... 25

Lubricacion tornillo sinffn caja de cambios... 25

Lubricaci0n ................................................... 26

Comprobaci0n / Lubricar enlace

Free-Hand TM ................................................. 27

Lubricar el tornillo de la transmision ............. 27

Solucion a posibles problemas, ajustes y reparaciones

Soluci0n a posibles problemas ..................... 28

Ajuste del transmision del tornillo sinffn ....... 30

Ajuste del cable Easy-Turn TM ....................... 32

Ajuste de la correa ....................................... 32

Cambio del pasador de seguridad ............... 33

Ajuste de la gufa de la correa ....................... 33

Cambio de la correa ..................................... 34

Especificaciones .............................................. 37

Piezas y accesorios ........................................ 38

, ADVERTENCIA

Debe leer, comprender y tenet en cuenta todas las instrucciones de funcionamiento y seguddad que contiene este manual antes de intentar configurar

y manejar su lanzador de nieve.

El hecho de no cumplir las normas de seguridad y de funcionamiento puede provocar la perdida de control de la maquina, heridas personales a usted o las personas que estan cerca, y supone un riesgo de darlos en el equipo yen la propiedad. Un triangulo en el texto significa que hay que seguir advertencias o precauciones importantes.

ADVERTENCIA

El humo del motor de este producto contiene qu|micos y se sabe que, en ciertas cantidades, pueden causar cancer, defectos de nacimiento u otros dar_os reproductivos.

NI)PmSS

Msnejsr equipoconseg

Felicidades pot haber adquirido un equipo dejardfn y campo de alta calidad. Nuestros productos estan disenados y fabricados para cumplir o exceder todas las normas de seguridad del

sector. El equipo electronico solamente es seguro en la medida en Io

que Io utiliza el operador. Si se mal utiliza, o no se realiza un mantenimiento correcto, ipuede set peligroso! Recuerde, usted es responsable de su seguridad y de aquellos que le rodean.

Utilice el sentido comun, y piense Io que esta haciendo. Si no esta seguro de si la tarea que va a Ilevar a cabo se puede realizar con el equipo escogido con seguridad, pidale consejo a un profesional: o pongase en contacto con el distribuidor local.

El manual del usuario contiene informacion de seguridad importante que necesita conocer ANTES de manejar su unidad y MIENTRAS la maneja.

Tecnicas de funcionamiento de seguridad, una explicacion de las caracterfsticas y mandos del producto, e informacion sobre el mantenimiento se incluyen para ayudarle a sacar el mejor rendimiento a su equipo.

Asegurese de leer totalmente la Informacion y Normas de seguridad que aparecen en las siguientes paginas. Tambien lea pot completo

la seccion de Funcionamiento.

Pueden suceder accidentes tragicos con ninos. No les permita estar cerca del area de operacion. Pot Io general los ninos se sientes atraidos pot la unidad y pot la actividad de lanzar nieve. Nunca de pot hecho que los ninos permaneceran en el Ultimo lugar en el que los vio. Si hay riesgo de que los ninos puedan entrar en la zona en la que esta manejando la unidad, haga que otto adulto los vigile.

iNO PERMITA QUE LOS NIK!OS MANEJEN ESTA UNIDAD! Esto les anima a acercarse cerca de la unidad

en un futuro mientras esta en funcionamiento, por Io que podrian resultar gravemente heridos. Se pueden acercar a la unidad cuando usted no Io espera, y los puede atropellar.

Norms deseuuridsde iflformcidfl

Piezssm6viles

Este equipo tiene piezas moviles que le pueden causar danos a usted o a otras personas. Sin embargo, si usted se mantiene en la posicion del operario, y sigue las instrucciones proporcionadas en esta manual, esta unidad es segura.

El tornillo sinfin y el impulsor tienen partes giratorias que pueden amputar manos y pies. iNo permita que nadie este cerca del equipo mientras esta en funcionamiento! NO limpie la boquilla de descarga a mano. Si la boquilla se

tapona, detenga el motor, espere que se detengan todas las piezas moviles, y

limpiela con una herramienta de limpieza o una pieza de madera. Para ayudarle a usted, el operario, a que utilice este equipo con seguridad, esta

unidad esta equipada con un sistema de seguridad que detecta la presencia del usuario. NO intente alterar ni modificar el sistema. Consulte a su distribuidor

inmediatamente si el sistema no pasa todas las pruebas del sistema de interbloqueo de seguridad que aparecen en este manual.

Esta unidad tiene un tornillo sinfin y un impulsor giratorio. Recogen y sueltan nieve y hielo. Los deshechos que suelta pueden causar heridas graves en las personas que se encuentren en la zona.

Dirija SIEMPRE la boquilla de descarga lejos de las personas que haya en la zona y de las propiedades que puedan resultar danadas por los objetos volantes. Asegurese de limpiar la zona ANTES de

comenzar.

ymntmmient0

La gasolina es extremadamente infiamable. Sus vapores

tambien son extremadamente infiamables y pueden

alcanzar fuentes de ignicion lejanas. La gasolina solamente se puede utilizar como combustible, no como disolvente o limpiador. Nunca debe guardarse en un lugar en el que sus vapores pueden alcanzar una fuente de ignicion como una luz piloto. El combustible debe permanecer en una lata de combustible sellada o en un recipiente de plastico aprobado, o en el deposito de combustible del lanzador de nieve con la tapa bien cerrada. El combustible derramada ha de limpiarse inmediatamente.

Un mantenimiento adecuado es importantisimo para la seguridad y rendimiento de su unidad. Asegurese de realizar los procedimientos de mantenimiento que aparecen en este manual, en especial las comprobaciones regulates del sistema de seguridad.

iNo permita que nadie permanezca en la zona en la que esta manejando la unidad! Si alguien entrase en la zona, apague inmediatamente la unidad y espere a que se vaya.

REGLAS PARA OPERACION SEGURA

Esmaquinaescapazdeamputarmanosy piesyarrojarobjetos.Leaestasnormasdeseguridady respetelasestrictamente.Elno respetar estasnormaspodr[aresultarenperdidadecontroldela unidad,lesionespersonalesgraveso muerteparaustedotranse0ntes,o da_osala

propiedado equipo.Eltriangulo_ eneltextosignificaprecaucionesoadvertenciasimportantesquedebenrespetarse.

CAPACITACION

1. Lea,comprendaysigatodaslasinstruccionesenlamaquinayen losmanualesantesdeoperarestaunidad.Est6completamente

familiarizadoconloscontrolesyelusocorrectodelequipo.SepacOmo

pararlaunidadydesactiveloscontrolesrapidamente.

2. Nuncapermitaqueninosoperenelequipo.Nuncapermitaqueadultos operenelequiposininstrucciOnapropiada.

3. MantengaelareadeoperaciOnlibredepersonas,especialmenteninos pequenosymascotas.

4. Tengacuidadodenoresbalarseocaerse,especialmentealdarmarcha

atras.

PREPARACION

1. Inspeccioneafondoelareadondeseutilizaraelequipoy retiretodo

felpudo,trineo,tabla,cableyotrosobjetosextranos.

2. Desengranetodoslosembraguesantesdeponerenmarchaelmotor.

3. Noopereelequiposinvestirunabrigodeinviernoadecuado.Use calzadoquemejoreelequilibriosobresuperficiesresbaladizas.Evite

ropaflojaquepuedaquedaratascadaenpiezasenmovimiento.

4. Manipuleelcombustibleconcuidado;elmismoesaltamente inflamable.

(a) Useunrecipientedecombustibleaprobado. (b) Nuncaagreguecombustiblea unmotorenfuncionamientooun

motorcaliente.

cuidado.NuncaIleneeltanquedecombustibleeninteriores. Vuelvaacolocarlatapadeltanquedecombustible,ci6rrelabieny

limpieelcombustiblederramado.

(d) NuncaIlenerecipientesdentrodeunveh[culoosobreellechode

uncamionoremolqueconunforroplastico.Siemprecoloquelos recipientessobreelsuelo,lejosdelveh[culo,antesdeIlenarlos.

(e) Cuandoresulteconveniente,retirelosequiposagasdelcamion

o remolquey colOquelossobreelsueloparaIlenarloscon combustible.Siestonoesposible,entoncesabast6zcalossobre

unremolqueconunrecipienteportatil,enlugardeunaboquilla desurtidordegasolina.

(f) Mantengalaboquillaencontactoconelbordedelabocadel

tanquedecombustibleorecipienteentodomomento,hastahaber terminadodecolocarcombustible.Nouseundispositivopara

trabary abrirboquillas.

(g) Vuelvaacolocarlatapadeltanquedecombustible,ci6rrelabieny

limpieelcombustiblederramado.

(h) Sisederramacombustiblesobresuropa,cambiesedeinmediato.

5. Usecablesalargadoresyreceptaculosespecificadosporelfabricante paratodaslasunidadesconmotorescontransmisiOnel6ctricao

arranqueel6ctrico.

6. Ajustelaalturadelacajadelcolectorparalimpiarsuperficiescongrava opiedratriturada.

7. Nuncaintenterealizarajustesconelmotorenmarcha(exceptocuando Iorecomiendeelfabricanteespecificamente).

8. Permitaqueelmotorylamaquinaseajustenalastemperaturas exterioresantesdeeliminarnieve.

9. Siempreusegafasdeseguridado protecciOnparalosojosduranteel

funcionamientooalrealizarunajusteo reparaciOnparaprotegerlos

ojoscontraobjetosextranosquelamaquinapuedaarrojar.

FUNCIONAMIENTO

1. Nocoloquelasmanoso piescercaodebajodepiezasgiratorias. Mant6ngasealejadodelaaberturadedescargaentodomomento.

2. Tengaextremocuidadoaloperarlamaquinasobrecaminos,entradaso

callesdegrava,oalcruzarlos.Mant6ngaseatentoapeligrosocultoso %fico.

3. AIgolpearunobjetoextrano,pareelmotor,retireelcabledela buj[a,desconecteelcableenmotoresel6ctricos,inspeccionebienla

lanzadoradenieveparaconstatarsi sufri6danos,y reparelosdanos

antesdevolveraponerenmarchayoperarlalanzadoradenieve.

4. Si launidadcomienzaavibraranormalmente,pareelmotorybusque lacausadeinmediato.LavibraciOnes,engeneral,advertenciade

problemas.

5. PareelmotorsiemprequedejelaposiciOndeoperaciOn,antesde

destaparlacajadelcolector/impulsorogu[adedescarga,yal realizar

reparaciones,ajusteso inspecciones.

6. AIlimpiar,repararo inspeccionar,asegurequesehayandetenidoel

colector/impulsory todaslaspiezasmOviles.Desconecteelcabledela

buj[ay al6jelodelabuj[aparaevitarunarranqueaccidental.

7. Nohagafuncionarelmotoreninteriores,exceptoalarrancarelmotor

o paratransportarlalanzadoradenievehaciadentroo haciafuera deledificio.Abralaspuertasexternas;losvaporesdeescapeson

peligrosos.

8. Tengaextremocuidadoal operarenladeras.Nointentelimpiarladeras

empinadas.

9. Nuncaoperelalanzadoradenievesinprotecciones,placasuotros

dispositivosprotectoresapropiadosensulugaryfuncionando correctamente.

10. Nuncaapunteladescargahaciapersonasoareasenlasquepueda ocurrirdanoalapropiedad.Mantengaalosninosyaotraspersonas

alejados.

11. Nosobrecarguelacapacidaddelamaquinaal intentareliminarlanieve aunritmodemasiadorapido.

12. Nuncaoperelamaquinaavelocidadesaltasdetransportesobre superficiesresbaladizas.Mirehaciaatrasytengacuidadoaldesplazar

elequipomarchaatras.

13. Desconectelaelectricidadalcolector/impulsorcuandolalanzadorade

nieveseatransportadaonoseest6utilizando.

14. Usesoloacoplamientosyaccesoriosaprobadosporelfabricantedela

lanzadoradenieve(talescomopesosderueda,contrapesosocabinas).

15. Nuncaoperelalanzadoradenievesinbuenavisibilidado luz. Siempreaseg0resedeestarbienequilibradoyagarresedelasmanijas

firmemente.Camine;nuncacorra.

16. Nuncatoqueunmotorosilenciadorcaliente.

17. Nuncaoperelalanzadoradenievecercadeencerramientosdevidrio, automOviles,cuadrosdeventana,puntosdedescensoylugares

similares,sinajustarelangulodedescarga.

18. NuncaapunteladescargahaciatranseLintesni permitapersonasdelante delaunidad.

19. Nuncadejeunaunidadenfuncionamientosinsupervision.Siempre desengraneloscontrolesdebarrenaytracciOn,apagueelmotoryretire

lasIlaves.

20. Nooperelaunidadmientrasest6bajoelefectodealcoholodrogas.

21. Tengapresentequeeloperadoresresponsableporaccidentesque ocurranaotraspersonaso propiedad.

22. Datosindicanqueoperadoresde60anosy masestaninvolucradosen

ungranporcentajedelesionesasociadasaequiposel6ctricos.Estos

operadoresdebenevaluarsucapacidaddeoperarlaunidaddemanera

Iosuficientementeseguraparaprotegerseas[mismosyalosdemas

contralesiones.

23. NOusebufandaslargaso ropaflojaquepuedaenredarseenpiezas mOviles.

REGLAS PARA OPERACION SEGURA

N NOS

Puedenocurriraccidentes%gicossi eloperadornoestaatentoala presenciadeninos.Losninossuelensentirseatra[dosalaunidadya la

actividaddeoperaciOn.Nuncapresupongaquelosninospermaneceran dondelosvioporLiltimavez.

1. Mantengaalosninosfueradelareaybajolavigilanciaatentadeotro adultoresponsable.

2. Est6atentoyapagueelequiposi ninosingresanalarea.

3. Nuncapermitaqueninosoperenlaunidad.

4. Tengacuidadoadicionalalacercarseaesquinasciegas,arbustos, arbolesuotrosobjetosquepuedanimpedirlavision.

COMO LIMPIAR UNA MANGA DE DESCARGA TAPADA

Elcontactodelasmanosconelimpulsorrotatoriodentrodelamangade descargaeslacausamascomLindelesionasociadaalanzadorasdenieve.

Nuncausesumanoparadestaparlamangadedescarga. Paradestaparlamanga:

1. APAGUEELMOTOR.

2. Espere10segundosparaasegurarquelasaletasdelimpulsorhayan

dejadodegirar.

3. Siempreuseunaherramientaparadestapary nosusmanos.

REPARACION, MANTENIMIENTO 'V' ALMACENAJ E

1. Verifique,enintervalosfrecuentes,quelospernosdeseguridady

otrospernosest6nbienapretadosparaasegurarqueelequipoest6en condicionessegurasdefuncionamiento.

2. Nuncaalmacenelamaquinaconcombustibledentrodeltanque,dentro

deunedificioconfuentesdeigniciOnpresentes,talescomocalderasde

aguaycalefactoreso secadoresderopa.Permitaqueelmotorseenfr[e antesdealmacenarencualquierlugarcerrado.

3. Siempreconsulteelmanualdeloperadorparaobtenerdetalles

importantes,sisealmacenaralalanzadoradenieveporunperiodo prolongado.

4. Mantengao cambielasetiquetasdeinstruccionesydeseguridad

cuandoseanecesario.

5. Operelamaquinaalgunosminutosdespu6sdelanzarnieveparaevitar

elcongelamientodelcolector/impulsor.

6. Sisederramacombustible,nointentecolocarelmotorenmarcha;aleje

lamaquinadelareadelderrameyevitecrearunafuentedeigniciOn hastaquesehayandisipadolosvaporesdelcombustible.

7. SiempreutilicepracticassegurasdeabastecimientoymanipulaciOnde

combustiblealcargarcombustibleenlaunidaddespu6sdetransporteo

almacenaje.

8. Siempresigalasinstruccionesdemanualdelmotorparapreparaciones paraalmacenaje,antesdealmacenarlaunidad,tantoparaperiodos

cortoscomolargos.

9. Siempresigalasinstruccionesdelmanualdemotorpara procedimientosadecuadosdearranquealcolocarlaunidadnuevamente

enservicio.

10. Mantengalastuercasytornillosapretadosymantengaelequipoen buenascondiciones.

11. Nuncaalterelosdispositivosdeseguridad.VerifiqueperiOdicamente

quefuncionenbien,yrealicetodaslasreparacionesnecesariassi no funcionancorrectamente.

12. Loscomponentesestansujetosadesgaste,danosydeterioro.

Verifiqueloscomponentesconfrecuenciayreemplacelosporpiezas

recomendadasporelfabricante,cuandoseanecesario.

13. Verifiqueelfuncionamientodeloscontrolesconfrecuencia.Ajustey repare,segOnseanecesario.

14. SolousepiezasdereposiciOnautorizadasporlafabricaalhacer reparaciones.

15. Siemprecumplaconlasespecificacionesdelafabricaparatodoslas

configuracionesyajustes.

16. Solosedebeutilizarlugaresdeservicioautorizadospara requerimientosmayoresdeservicioyreparaciOn.

17. Nuncaintenterealizarreparacionessignificativasenestaunidad,a noserquehayarecibidolacapacitaciOnnecesaria.Procedimientos

deservicioincorrectospuedenresultarenfuncionamientopeligroso, danosalequipoyanulaciOndelagarant[adelfabricante.

18. Verifique,enintervalosfrecuentes,quelospernosdeseguridady

otrospernosest6nbienapretadosparaasegurarqueelequipoest6en condicionessegurasdefuncionamiento.

EMISIONES

1. Elescapedelmotordeesteproductocontienesustanciasqu[micas que,enciertascantidades,sesabequecausancancer,defectosde

nacimientosuotrosdanosreproductivos.

2. Siestuvieradisponible,busqueinformaciOnrelevantedePeriodode durabilidaddeemisionese[ndicedeaireenlaetiquetadeemisiones delmotor.

SISTEMA DE IGNICION

EstesistemadeencendidoporchispacumpleconlaICES-O02canadiense.

EtJquetas

ETIQUETAS

Esta unJdad ha sido disehada y fabricada para proporcionarle la seguridad y fiabilidad que espera de un lider en la industria en equipos electricos de exterJores.

Aunque el hecho de leer este manual y las instrucciones

de seguridad que contiene le proporcionara el conocimiento basico necesario para manejar este equipo con seguridad y eficacia, hemos colocado varias etiquetas

de seguridad en la unidad para recordarle esta informacion

importante mientras usted maneja la unidad.

Debe leer y obedecer todos los mensajes con

instrucciones y todas las PRECAUCIONES y ADVERTENCIAS presentes en su unidad. El no seguir

dichas instrucciones puede resultar en heridas personales.

ETIQUETAS

Modelo L1228E

La informacion es para su seguridad yes importante. En su unidad se encuentran las siguientes etiquetas de

seguridad. Si alguna de estas etiquetas se perdiese o se danase,

sustituyalas inmediatamente. Consulte a su distribuidor local para conseguir recambios.

Estas etiquetas se colocan con facilidad y actuaran como un recordatorio visual constante para usted y otros que puedan utilizar el equipo, para seguir las instrucciones de seguridad importantes para un manejo seguro y efectivo.

NO TA: Las etiquetas de funcionamiento y seguridad las proporciona el fabricante del motor.

Modelo L1428E

N° de pieza 1733033 - PELIGRO / ADVERTENCIA

Etiqueta suministro electrJco, America del Norte, con DJreccJon asistida

. . bel0re using the Ulfit after storage Failure t0 hlbrio3te

ina_causea rflalfunction 0_thesafety s#telll a

N° de pJeza 1733526 Etiqueta lubricacion

N° de pieza 728183 Ajuste

Jmportante

Ambos modelos

N° de pieza 1733772 Etiqueta cambio

N° de pieza 1733056 - PELIGRO / ADVERTENCIA Etiqueta suministro electrJco, America del Norte,

con/sin DirecciOn asistJda

Amputationhazard ;;

.L _il.............................I

N° de pieza 1716532 N° de pieza 1733057

EtJqueta peligro tornJllo EtJqueta pelJgro boquJlla

sJnfln de descarga

N° de pieza 725432 Estirar

y ajustar la correa

N° de pJeza 1733443 Soltar boquilla

ICONOS DE SEGURIDAD

Iconos de seguridad

ADVERTENCIA: LEA EL MANUAL DEL

USUARIO.

Lea y comprenda el manual del usuario

antes de utilizar esta maquina,

PELIGRO: OBJETOS TIRADOS. Esta maquina puede tirar objetos y

desperdicios, No permita que haya

personas cerca,

ADVERTENCIA: QUITE LA LLAVE ANTES

DE REALIZAR EL MANTENIMIENTO.

Quite la Ilave, desconecte el cable de la bujia, y consulte la informacion

tecnica antes de realizar reparaciones o

mantenimiento.

ADVERTENCIA: DESMEMBRAMIENTO.

Esta maquina puede amputar miembros. No permita a personas ni

a ninos estar cerca con el motor en

funcionamiento.

PELIGRO: DESMEMBRAMIENTO.

Esta maquina puede amputar miembros. Mantenga las manos y los pies lejos del tornillo sinf{n y de las partes giratorias.

PELIGRO: DESMEMBRAMIENTO.

Esta maquina puede amputar miembros. Detenga el motor, quita la Ilave, y desconecte el cable de la bujia antes de limpiar la boquilla de descarga

o de realizar trabajos de reparacion.

Mantenga las manos y los pies lejos del impulsor y de las partes giratorias.

Ndmeros de identilicacibn

Serial No_Zz XXXX 200_

E.gioenP_x_Xx_ ]XXX II

LpA: _BXA _ _ I Vibration @ Whe_l_ ,XXX/nl/s 2 t_ I

VibrationeSo_t:_ tiLTJ!II

,oo

Port Washington, Wl USA 53_4_j97 I

Cuando hable con su distribuidor autorizado para obtener partes de repuesto, reparaciones o infor- macion, usted DEBE proporcionar estos numeros,

Anote el hombre y n{_mero del modelo, los n{_me- ros de identificacion del fabricante y los numeros de serie del motor en el espacio provisto para su

f_icil acceso. Estos numeros se encuentran en los lugares indicados,

NOTA: Para encontrar los nEimeros de identfficacion del motor, consulte el manual del propietario del motor.

Nombre y numero de descripciOn del modelo

Nt_merode manufacturadeunidad Numero de SERIEde unidad

N8merodemanufacturadecubiertadesegadoraNumero de SERIEde cubiertade segadora

Nombre deldistribuidor Fecha de compra

Mama del motor M0del0 del motor

Tip0 y especificaci0nes del motor OOdig0y numer0 de serie del motor

AssembJy

ELEMENTOS NECESARIOS:

• Navaja

• Combustible sin plomo

• IVlan6metroparaneum_ticos

• Llavede cubo combinada oalargadade 1/2 pulg

• Llavede cubo combinada oalargadade 9/16 depulg

• Llavede 7/16 de pulg

ELEMENTOS INCLUIDOS:

b h

Control de

embrague de la

barrena

Tap6n de

;ombustible '

Varilla

de nivel

de aceite

Controlde

Control de rotaci6nde

la rampa

Varilla de

divisi6n

Rampa

Herramienta de limpieza

Figura 1, Contenu du sac de pieces a 2 contratuercasconbridade5/16 depulg

b Tuercaautoblocantede5/16depulg(delgada) c 2tuercasconbridade3/8de pulg d 1 contratuercade5/16depulg e 2 contratuercasde1/4depulg f 1AsadelcontrolderotaciOndelarampa g 1 ArandeladeretenciOnde5/16 depulg h 2 pernosdecabezaredondalargos

j 1 CabledealimentaciOnde120V

k 2pernosfusiblesadicionales m 2chavetasadicionales

n 2 pernosdecabezaredondapeque_os p 3 cinchosdeplastico q 2 Ilavesdeencendido (1 conectadapreviamenteal removedordenieve)

Figura 2. Lanzadora de nieve - Ensamblada

PELIGRO

El contacto con piezas m6viles dentro de la rampa puede provocar lesiones graves o incluso la muerte. Apague el motor antes de limpiar la rampa de descarga, iUtilice la herramienta de limpieza, no las manos!

, ADVERTENCIA

Si no se ieen y siguen las indicaciones del man-

Element0sque no se muestran arriba:

Manualdel0perari0

Listadepiezasihstrada ,_

Tarjetaderegistrodelproducto ADVERTENCIA

Manualdelmotor Cartuchodeaditivoparael

combustibleFreshStart®

ual del operatic y todas las instrucciones de uso, se pueden producir lesiones graves o incluso la

muerte.

El combustible y sus vapores son inflamables y explosivos. Pare el motor y espere al menos dos minutos antes de repostar combustible. Antes

de porter en marcha el motor, espere a que se evapore el combustible que se haya podido der-

ramar.

AssembJy

REMOCION DE LOS MATERIALES DE EWIBALAJ E

Nota: Siga las instrucciones de monta]e en el orden indicado.

1. Retire las bandas de la caja. Abra completamente la caja de carton cortando cada una de sus esquinas de arriba abajo, como se muestra en Figura 3.

2. Abra la caja de carton pequena detras del removedor de nieve. Saque la bolsa de piezas del interior de la tampa. Retire el paquete del manual. Antes de iniciar el montaje, compruebe que no falta ninguno de los

"elementos incluidos".

Localice el manual del operario en el paquete del man- ual. Siempre lea y siga las instrucciones del manual del operario. La informacion sobre el cuidado adecua- do, las sugerencias de funcionamiento y la informacion sobre seguridad se Iocalizan en este importante docu-

mento.

ELEVACION DEL ASA Y

COMPROBACION DE CABLES

Nota: La "derecha" y la "izquierda" corresponden a la posicion de funcionamiento.

1. Corte los cinchos de plastico color naranja que fijan los cables de control al conjunto del asa. Tenga cui-

dado de no cortar o danar los cables de control.

2. Alinee el asa del control de rotacion de la tampa de modo que quede de ffente y utilice una Ilave de 9/16 de pulg. para apretar la tuerca autoblocante (A) en el asa del control de rotacion de la tampa (B).

3. Deslice el asa del control de rotacion de la tampa hacia la derecha.

Figura 3. Lanzadora de nieve - Posicion de embarque

2. Gire el conjunto del asa superior (Figura 4A) hacia arriba.

Deslice los pernos de cabeza redonda largos (Figura

4B) y las contratuercas con brida de 5/16 de pulg.

(a) en los orificios inferiores. NO APRIETE EN ESTE

MOMENTO.

4. Retire las cintas de goma de transporte de las palan- cas reguladoras. Asegurese de que los extremos en forma de "Z" de los cables de la palanca reguladora esten asegurados en los orificios de las palancas reguladoras como se muestra (Figura 5).

5. Asegurese de que los cables del control de embrague de la barrena y los cables de control de traccion pasen por encima de la parte superior de los botones del

cable como se muestra.

6. Compruebe que todos los cables puedan moverse libremente y que no esten torcidos.

7. Apriete las tuercas superiores e inferiores en el asa con una Ilave de cubo o alargada de 1/2 pulg (Figura 4A).

INSTALACION DEL ASA DEL CON-

TROL DE ROTACION DE LA RAMPA

Instale la tuerca autoblocante delgada (A, Figura 6)

en la varilla del dispositivo de rotacion de la tampa.

Instale el asa del control de rotacion de la tampa (B) en la varilla del dispositivo de rotacion de la tampa y girela al menos 10 veces hacia la derecha.

Figura 4A. Conjunto de la manija superior

Figura 5. Cables de la palanca

reguladora

Figura 4B.

Conjunto de la manija superior

Figura 6. Instale la tuerca

autoblocante

AssemhJy

CONEXION DE LA VARILLA DE DESLIZAMIENTO

Conecte la varilla de deslizamiento (A, Figura 7) a la palanca de cambios (B); asegurela con la aran- dela de retencion (C) y la contratuerca de 5/16 (D).

Apdete la tuerca con una Ilave de 1/2 pulg. y evite

que el extremo (E) gire con ayuda de una Ilave de 7/16 de pulg.

MONTAJE DE LA RAMPAY EL DISPOSlTIVO DE ROTACION

1. Desplace la tampa de la tadma al lado izquierdo del removedor de nieve.

Deslice la base de la tampa (A, Figua 8) en el com- partimiento de la barrena (B).

Deslice el tubo de apoyo (C) en los pernos de cabe- za redonda (D).

Enrosque dos tuercas con brida de 3/8 de pulg. (A, Figura 9) en los pernos de cabeza redonda y apdete

con una Ilave de 9/16 de pulg.

Figura 7. Conexion de la varilla de deslizamiento

MONTAJE DE LA VARILLA DE DIVISION

Tome el extremo de la varilla de division (A, Figura

10) conectada a la parte superior trasera de la tampa

y alineelo con el lado derecho de la varilla de division

que sobresale del tablero de instrumentos.

Inserte dos pernos de cabeza redonda pequenos (B) en los orificios cuadrados de la vadlla de division.

3. Instale contratuercas de 1/4 de pulg (C) y apdete los elementos de fijacion con una Ilave de 7/16 de pulg.

Figura 8. Montaje de la tampa y el dispositivo de

rotacion

Figura 9. Pernos de cabeza redonda

Figura 10. Montaje de la varilla de division

CONEXJON DEL CABLE DEL FRENO DEL DiSPOSITIVO DE ROTACION DEL

VERTEDERO

Deslice el cable del freno del dispositivo de rotacion del vertedero (A, Figura 11) entre el tablero de instrumentos y la barra transversal del asa, como se

muestra.

Desconecte la proteccion de goma (B) del elemento de fijacion de plastico como se muestra.

Coloque el elemento de cable en forma de "Z" (C) en el orificio de la palanca del freno (D).

Tire del elemento de fijacion de plastico (A, Figura

12) detras del soporte (B).

Deslice el cable del dispositivo de rotacion de la rampa (A, Figutra 13) entre la ranura del soporte y empujelo hacia delante para sujetarlo en su lugar.

Conecte la proteccion de goma (B) al elemento de

fijacion de plastico.

AssembJy

Figure 11. Cable del freno del dispositivo de rot-

acion del vertedero

REIVlOCION DEL EQUIPO REMOVE- DOR DE NIEVE DE LA CAJA

Corte las cintas que unen al removedor de nieve a la tarima de madera, que se Iocalizan entre las ruedas y la barrena.

Deslice el removedor de nieve hasta sacarlo de la caja.

Figure 12. Fijacion de pl_istico

Figure 13. Proteccion de goma

AssembJy

FUACION DEL CABLE Y COMPROBA-

CIONES FINALES

Para evitar que el cable de deflexion de la tampa entre en contacto con el neumatico, gire la tampa completamente hacia la izquierda y fije con cinchos (A, Figura 14). Fije el cable al asa izquierda (B) y al tubo de apoyo (C), y fije el cable del selector de velocidad a la varilla de division (D).

Reduzca la presion del neumatico a 20 PSI. (Los neumaticos se inflan en exceso para fines de env{o).

Revise que la herramienta de limpieza este sujetada al removedor de nieve. (Consulte la figura incluida).

Siempre use la herramienta de limpieza para retirar obstrucciones de la rampa de descarga. NUNCA use

las manos.

Localice dos pernos fusibles y chavetas en la bolsa de piezas. Coloque los elementos de fijacion en el compartimiento etiquetado "Replacement Shear Bolt Storage" (Almacenamiento de pernos fusibles de repuesto) que se Iocaliza en la unidad detras de la

tampa.

Figure 14 Secure Cables

COMPROBACION DEL NIVEL DE ACEITE Y ADICION DE COMBUSTI-

BLE

Nota: El motor se env|a con aceite. Consulte las especificaciones completas del aceite del motor y

los requisitos de mantenimiento en el manual del motor.

Retire la varilla de nivel de aceite (A, Figura 15). Compruebe el nivel de aceite. El nivel de aceite debe estar entre las marcas FULL (LLENO) y ADD

(AGREGAR). Vuelva a instalar la varilla de nivel de aceite.

Quite el tapon del combustible (B). Siga las instruc- ciones de tres pasos de la tar]eta de inicio Fresh Start y coloque el cartucho de aditivo para combus-

tible en la parte superior del tapon de Ilenado de

combustible.

AV/SO: No uti/ice combustible E22 o E85. AV/SO: No mezcle aceite con combustible.

ADVERTENCIA

El combustible y sus vapores son inflamables y explosivos. Pare el motor y espere al menos dos minutos antes de repostar combustible. Antes de porter en marcha el motor, espere a que se evapore el combustible que se haya podido der-

ramar.

Figure 15 Check Oil Level

Anada gasolina SIN PLOMO, limpia y nueva con un m{nimo de 87 octanos. De]e una pulgada de espacio desde la parte superior del dep0sito, ya que el com- bustible se expande. Vuelva a instalar el tapon de

combustible.

LEA EL MANUAL ANTES DE ENCENDER EL MOTOR

Siga los procedimientos y las instrucciones de seguridad del manual del operario y el manual del

motor.

PELIGRO

El contacto con piezas moviles dentro de la tampa puede provocar lesiones graves o incluso la muerte. Apague el motor antes de limpiar la rampa de descarga, iUtilice la herramienta de limpieza, no las manos!

ADVERTENCIA

Si no se leen y siguen las indicaciones del man- ual del operario y todas las instrucciones de uso, se pueden producir lesiones graves o incluso la

muerte.

Csrscteris|icss,rondos,y

UBICACION DE LOS MANDOS

La siguiente informacion le describe brevemente la funcion de los mandos individuales. Arrancar, parar y conducir requieren la utilizacion combinada de varios mandos utilizados en un orden especifico. Para saber que combinacion y el orden en el que debe utilizar los mandos para diferentes tareas, consulte la seccion

FUNCIONAMIENTO.

AVISO IMPORTANTE

Por favor, tomese un momento para familiarizarse con el nombre, ubicacion y funcion de estos mandos para que puede comprender mejor las instrucciones de funcionamiento y seguridad que contiene este manual.

!',1 _

G i±

Figura 16. Ubicacion de los mandos

Caracteristicas y mandos

1,2.. Selector de velocidad

Selecciona marchas hacia adelante de la 1 a la 6, y marchas atras de la 1 a la 2. No se necesita punto muerto, ya que el diseno de la tracci0n proporciona automaticamente "punto muerto" (ni marcha atras ni adelante), siempre que se suelte el mando de la

transmision.

_,_ _ Mando de la traccion/Bloqueo

Acopla la transmision alas ruedas cuando se pulsa. Tambien bloquea el control del tornillo sinfin cuando se presiona simultaneamente. Soltar la palanca de

transmisi0n suelta el bloqueo de control del tornillo sinfin

Free-Hand TM y detiene las ruedas y el tornillo sinfin.

Free Hand TM

_ Control del anillo sinfin

Acopla el anillo/impulsor cuando se pulsa. Soltar el mando detiene el impulsor/anillo.

_ Control direccion boquilla

Empuje la palanca hacia adelante para desbloquear el control del rotador. Mover la palanca hacia la izquierda girara el carlo hacia la izquierda y mover la palanca a la derecha girara el carlo a la derecha. Soltar la palanca bloquea el carlo en su posicion.

'J Motor de arranque

Arranque electrico: AI pulsar el boron de arranque se activa el arranque electrico. El boton de arranque electrico funciona con CA de 120 V, que se proporciona mediante la conexi0n al cable electrico proporcionado.

Conecte este cable de extension SOLAMENTE a una toma electrica de 3 dientes con conexion a tierra.

Arranque de retroceso (todos los modelos): AI accionar el retroceso se arranca el motor.

_]_ Combustible

Tapa del deposito de combustible (ver Figura). AVISO:

La valvula de cierre del combustible esta situada bajo el

deposito o en la parte frontal del motor. Cierre la valvula cuando no utilice el lanzador de nieve. Abra la valvula

antes de empezar. Deje una pulgada de espacio desde la parte superior del deposito, ya que el combustible se expande. Vuelva a instalar el tapon de combustible.

J"_" Boron cebador

AI presionarlo, el boton cebador proporciona el combustible inicial para ayudar a arrancar un motor frio.

Pot Io general, al presionar dos veces este boton se

proporcionara combustible suficiente para arrancar un motor frio.

[_ Control del deflector a distancia

Deflector de la boquilla: Bloquea el deflector de la boquilla en la posicion deseada. Inclinar el deflector de la boquilla HACIA ARRIBA proporciona un mayor flujo auna mayor distancia, mientras que inclinarlo HACIA ABAJO proporciona un menor flujo a una distancia menor.

@8@'Control Easy Turn TM

Control Easy TurnTM: Acoplar la palanca Easy Turn TM levanta la rueda izquierda para permitir girar con mayor

facilidad en zonas estrechas. Soltar el control acopla automaticamente ambas ruedas para una traccion total.

Palanca de bloqueo de la traccion: (Solamente series

1100) La rueda de traccion derecha solamente se puede soltar utilizando el bloqueo de traccion (ver Figura 9). Esto permite que la unidad se mueva facilmente con el motor apagado.

'LL_V_JInterruptor de apagado (Opcional) Gire el interruptor hasta la posicion ON (ENCENDIDO) para manejar el motor. Gire el interruptor hasta la

posicion OFF (APAGADO) para apagar el motor.

Palanca de aceleracion (Opcional)

Controles de velocidad del motor. Mueva la palanca hacia el icono de la liebre para una mayor velocidad del motor, hacia el icono de tortuga para una velocidad mas lenta. Mueva la palanca todo el recorrido para DETENER el motor. Coloque la palanca en posicion RAPIDO (icono de liebre) para manejar el equipo.

Llave del motor

La Ilave del motor evita que el motor arranque. Debe introducir pot completo la Ilave en la ranura para que arranque la unidad. La Ilave tambien se puede utilizar para detener el motor sacando la Ilave de la ranura.

J'_J Perilla del estrangulador

La perilla del estrangulador ajusta la mezcla aire/ carburante, y se utiliza para ayudar a arrancar un motor al proporcionarle una mezcla mas rica. Una vez que el motor esta caliente y funciona con suavidad, la perilla del estrangulador debe colocarse en posicion de apagado para proporcionar una mezcla de aire/combustible

normal.

=D Luz frontal

(En modelos concretos, No se ilustra)

La luz frontal esta encendida en todo momento cuando el motor esta en marcha.

Funcionamiento

FUNCIONAMIENTO

GENERAL

COMPROBACIONES PREVIAS A

CADA ARRANQUE

1. Asegurese de que todas las etiquetas de seguridad estan en su lugar, y Io mismo para los clips y los pernos, compruebe que estan asegurados.

2. Compruebe que la herramienta de limpieza este adjunta a la carcasa del tornillo sinfin. No maneje

la unidad sin la herramienta de limpieza guardada adecuadamente en la carcasa del tornillo sinfin.

3. Compruebe el nivel de aceite en el motor. Consulte el manual de instrucciones del usuario para vet el procedimiento y las instrucciones.

4. Compruebe que el cable de la bujia esta conectado

y que la bujia esta sujetada con seguridad. Si fuese necesario, gire la bujia hasta 20,3 Nm

(15 pies-libras).

5. Compruebe la alimentacion de combustible. Deje una pulgada de espacio desde la parte superior del deposito, ya que el combustible se expande. Vuelva a instalar el tapon de combustible.

6. Compruebe la barra de la rasqueta para asegurarse de que esta colocada a la altura deseada. Ajuste las

zapatas de deslizamiento si es necesario.

7. Compruebe el control de la traccion (B, Figura 21), y el control del tornillo para un funcionamiento correcto. Si fuese necesario algun ajuste, vea la seccion de reparacion para ver los procedimientos.

8. Compruebe la direccion de la boquilla de descarga (D, Figura 21) para un funcionamiento correcto. La

boquilla de descarga debe girar libremente en ambas direcciones. Consulte la seccion de reparacion para

ver los ajustes y la resolucion de problemas.

9. Compruebe la direccion del deflector de la boquilla de descarga (E, Figura 21) para un funcionamiento

correcto. El deflector deberia moverse hacia ardba y

hacia abajo.

10. Coloque la boquilla en la direccion de arranque deseada y coloque el deflector en el angulo deseado.

11. Compruebe el selector de velocidad (A, Figura

21) para un funcionamiento suave. El control debe moverse con suavidad en cada posicion y permanecer fijo en una posici0n al soltarlo. Si el

selector de velocidad no se mueve hacia todas las marchas hacia adelante y hacia atras, pongase en

contacto con su distribuidor local para asistencia.

ADVERTENCIA

Esta unidad es un lanzador de nieve en "dos

rases".

La primera fase es el tornillo sinfin, que introduce

la nieve en la carcasa del impulsor. La segunda fasees el impulsor, que lanza la nieve por la boquilla de descarga. En caso de contacto corporal con el tornillo sinfin o con el impulsor mientras esta girando, se pueden provocar heridas graves.

Para evitar darlos, mantengase usted mismo y a

las dem,is personas lejos del tomillo sinfin y de

la boquilla de descarga cuando el motor este en funcionamiento. Lea y siga todas las advertencias y normas de seguridad en este manual.

PELiGRO

No limpie la boquilla de descarga con la mano.

El contacto con las piezas moviles puede causar heridas graves. Utilice la herramienta de

limpieza proporcionada con la m,iquina. Utilice el siguiente procedimiento para eliminar objetos o

limpiar la boquilla:

1. Detenga el motor Quite la Ilave.

2. Espere 10 segundos para asegurarse de que las cuchillas del tornillo sinfin/impulsor han dejado de girar.

3. Utilice siempre la herramienta de limpieza. NO utilice sus manos.

ADVERTENCIA

Para su seguridad, no maneje el equipo en

pendientes si no es hacia arriba y hacia abajo. Si fuese necesario moverse a traves de una ladera,

tenga precaucion y no sople nieve. Tenga cuidado alcambiar de direccion sobre una ladera.

Se recomienda utilizar calzado de invierno adecuado para que el operario no resbale. Nunca

intente limpiar nieve sobre pendientes extremas. La pendiente m,ixima de funcionamiento es de

17,7 (10%).

ADVERTENCIA

La gasolina es altamente inflamable y debe

manejarse con cuidado. Nunca Ilene el deposito con el motor caliente o en funcionamiento.

Salga siempre al exterior para Ilenar el deposito. Mantenga el lanzador de nieve y la gasolina lejos

de llamas o chispas.

Funcionamiento

MANDOS DE INICIO

Vea la Figura 17 para las siguientes instrucciones.

Arranque electrico

A. Boton de Arranque Electrico - El Boton del

arranque electrico (A) activa un arranque electrico instalado en el motor, eliminando la necesidad

de pulsar el arranque. El boton de arranque electrico funciona con CA de 120 V, que se proporciona mediante la conexion al cable electrico proporcionado. Conecte este cable de extension

SOLAMENTE a una toma electrica de 3 dientes con conexion a tierra.

Arranque manual

B. V,ilvula del combustible- (Modelos concretos)

La valvula de combustible (B) esta situada bajo el deposito. Se utiliza para apagar el suministro de

combustible en las temporadas de almacenamiento.

C. Palanca de arranque - La palanca de arranque (C)

esta conectada al cable del arranque para arrancar el motor manualmente. El pulsar la palanca de arranque el ciguenal del motor gira rapidamente, el motor gira

y se genera la chispa necesada para arrancar el

motor.

Boton cebador - AI presionarlo, el boton cebador (D) proporciona el combustible inicial para ayudar a arrancar un motor fr{o. Pot Io general, al presionar dos veces este boton se proporcionara combustible suficiente para arrancar un motor frio.

La palanca de aceleraciOn - (Opcional) La palanca de aceleracion (E) controla la velocidad del motor. Para un mejor rendimiento general, la palanca de aceleracion debe configurarse a la configuracion RAPIDO. Utilice la posicion LENTA solamente para calentar el motor, o para ayudar a prevenir el

congelamiento de la nieve/hielo al apagar la unidad

durante el d{a.

Llave del motor - La Ilave del motor (F) evita que el motor sea accionado pot personas no autorizadas. Debe introducir pot completo la Ilave en la ranura para que arranque la unidad. La Ilave tambien se puede utilizar para detener el motor sacando la Ilave

de la ranura.

Perilla del estrangulador - La perilla del estrangulador (G) ajusta la mezcla aire/carburante,

y se utiliza para ayudar a arrancar un motor al

proporcionarle una mezcla mas rica. Una vez que el motor esta caliente y funciona con suavidad, la perilla del estrangulador debe colocarse en posicion de apagado para proporcionar una mezcla de aire/

combustible normal.

Interruptor de apagado - (Opcional) Ponga el interruptor en posicion ON (ENCENDIDO) para encender el motor. Gire el interruptor hasta la posicion OFF (APAGADO) para apagar el motor.

Serie Ma×. Nieve

Serie nieve

Figura 17. Ubicacion de los mandos

Funcionamiento

ENCENDER EL MOTOR

ADVERTENCIA

La retraccion rapida o el cable de arranque (Kickback) empujara la mano y el brazo hacia el motor mas rapido de Io que usted puede. Puede romperse los huesos, provocar moratones o esguinces. Cuando arranque el motor, tire lentamente de1 cable de arranque hasta que sienta resistencia y empuje rapidamente para evitar el retroceso rapido.

ADVERTENCIA

La gasolina y sus vapores son extremadamente inflamables y e×plosivos. El fuego o las explosiones pueden causar quemaduras graves o incluso la muerte. Cuando arranque el motor, asegurese de que la clavUa de la bujia, el silenciador y la tapa del aire estan colocados y apretados. No encienda el motor con la bujla desenchufada. Si el motor se inunda, ponga el estrangulador (si Io tiene) en la posiciOn de

abierto.

A PRECAUCION

Este motor ha sido enviado desde Briggs &

Stratton con aceite. Antes de arrancar el motor, asegurese de que comprueba el nivel de aceite

segun las instrucciones en el Manual de usuario de1 motor.

1. Compruebe el nivel de aceite. Consulte la seccion

"Como comprobar/anadir aceite" en el Manual de usuario del motor.

Asegurese de que los controles del arranque del equipo, si los tiene, estan desacoplados. Vea el manual del equipo para vet la ubicacion y manejo de

estos controles.

Empuje el interruptor de apagado (A, Figura 18), si Io

tiene, a posicion ON (ENCENDIDO).

O mueva la palanca del estrangulador (A, Figura

19), si tiene, a la posicion RAPIDO. Siempre opere el motor con el control de desaceleracion en la posicion

de RAPIDO.

ADVERTENCIA

El motor expulsa monoxido de carbono, y un gas venenoso, sin color y sin olor, Respirar monoxido de carbono puede causar nauseas, mareos o incluso la muerte. Cuando arranque el motor, manejelo en exteriores. No haga funcionar el motor en interiores, excepto al arrancar el motor o para transportar la lanzadora de nieve hacia dentro o hacia fuera del edificio. Abra las puertas e×ternas; los vapores de escape son peligrosos.

ADVERTENCIA

Las chispas no deseadas pueden causar un incendio o una descarga electrica.

Un arranque no intencionado puede resultar en enredos, amputaciones traumaticas, o laceracion,

Utilice un cable prolongador de 3 alambres,

Primero conecte el cable prolongador al conector del arranque electrico y despues a una toma de pared. Si necesita un cable prolongador adicional, utilice un cable de tres

alambres, Si el cable de alimentaciOn esta daflado, debe

set reemplazado pot el fabricante o pot su servicio tecnico o pot una persona cualiflcada para evitar peligros,

Figura 18. ArrancadDetener el motor

4. Ponga la valvula de cierre del deposito (B, Figura 19), si Io tiene, en posicion ENCENDIDO.

5. Introduzca la Ilave de seguridad (C).

6. Gire la perilla del estrangulador (D) a la posicion de estrangulador.

NOTA: No utilice el estrangulador para arrancar un motor caliente.

7. Presione el boton cebador (E) dos veces.

NOTA: No utilice el cebador para arrancar un motor caliente,

8. Arranque rebobinado: Sujete con firmeza el asa del cable de arranque (F). Tire suavemente del cable de arranque hasta que sienta la resistencia, despues

tire con rapidez.

NOTA: Si el motor no arranca despues de tres intentos, vea la seccion de "Resolucion de problemas" en el

Manual de instrucciones del motor.

Funcionamiento

NOTA: Si el motor no arranca despues de tres intentos, vea la seccion de "Resolucion de problemas" en el

Manual de instrucciones del motor.

11. Deje que el motor caliente durante varios minutos. Despues, mueva lentamente la perilla del estrangulador a la posicion de encendido.

Figura 19. ArrancadDetener el motor

9. Arranque electrico: Primero conecte el cable prolongador al receptaculo del cable (A, Figura 20)

y despues en una toma de pared. Si se necesita un cable prolongador adicional, asegurese de que es de

3 alambres.

ADVERTENCIA

Si el cable de alimentacion est,i da_ado, debe ser reemplazado por el fabricante o por su servicio

tecnico o por una persona cualificada para evitar peligros.

PRECAUCION

Para alargar la vida del arranque, utilice ciclos

cortos de arranque (m,i×imo cinco segundos).

Espere un minuto entre los ciclos de arranque.

10.Arranque electrico: Pulse el boton de encendido (B). Despues de arrancar el motor, primero desconecte el cable prolongador de la toma de pared y despues del receptaculo del cable de alimentacion (A).

Figura 20. Arranque del motor - Electrico

APAGAR EL MOTOR

ADVERTENCIA

La gasolina y sus vapores son extremadamente

inflamables y e×plosivos. El fuego o las e×plosiones puede causar quemaduras severas o incluso la muerte. No cebe el carburador para

detener el motor.

1. Empuje el interruptor de apagado (A, Figura 18), si Io tiene, a la posicion de PARADO.

O mueva la palanca del estrangulador (A, Figura 19), si tiene, a la posicion LENTO, y despues a la posicion de DETENIDO.

2. Introduzca la Ilave de seguridad (C). Mantenga la Ilave de seguridad lejos del alcance de los ninos.

3. Despues de detener el motor, gire la valvula de

cierre del combustible (B) a la posicion CERRADO.

Funcionamiento

MANE JAR EL LANZADOR DE NIEVE

1. Gire la boquilla de descarga a la direccion deseada.

2. Coloque el selector de velocidad en la marcha hacia adelante deseada.

3. Presione pot completo y mantenga presionado el

control de la transmision (C, Figura 21) sobre la

empunadura derecha para que comienza a girar el

tornillo sinfin. Soltar el control de transmision del tornillo desacoplara el tornillo -- a no ser que se

haya activado el control Free-Hand TM (vet paso 5 a continuacion).

4. Presione pot completo la palanca de control de la

traccion y el control Free-Hand TM (B, Figura 21) en la

empunadura derecha para acoplar la transmision y que se comience a mover el lanzador de nieve. Para desacoplar la transmision, suelte pot completo la palanca.

5. Cuando AMABAS palancas se presionan, se activa el control Free-Hand TM Esto permite que se suelte el

control de acople del tornillo sinfin -- AUN ASi EL TORNILLO SEGUIRA GIRANDO i hasta que se

sudte el control Free-Hand TM.

6. Seleccione una marcha hacia adelante o una marcha atras utilizando el Selector de velocidad (A,

Figura 21). Suelte ambas palancas de control antes de cambiar de velocidad.

ADVERTENCIA

Cuando AMBAS palancas se presionan, se activa el control Free-Hand TM. Esto permite que se suelte el control de acople del tornillo sinfin i

A0N ASi EL TORNILLO SEGUIRA GIRANDO i hasta que se suelte el control Free-Hand TM.

0000

Figura 21. (Desde la posici6n del operario)

LIMPIAR EL CONDUCTO DE

DESCARGA ATASCADO

AVISO IMPORTANTE

El contacto de las manos con el impulsorl tomillo

en el interior de la boquilla de descarga es la causa re,is comun de heridas asociadas con los

lanzadores de nieve. NO utilice sus manos para limpiar la boquilla de descarga.

Para limpiar la boquilla de descarga:

1. Detenga el motor. Quite la Nave.

2. Espere 10 segundos para asegurarse de que las

cuchillas del tornillo sinfin/impulsor han dejado de

girar.

3. Utilice siempre la herramienta de limpieza. NO utilice sus manos.

Funcionamiento

SELECTOR DE VELOCIDAD DE TIERRA

Utiliceelselectorde velocidad(A,Figura21)para

controlar la velocidadde conducciondellanzador de

nieve.Hay seisvelocidadeshaciaadelantey dos hacia

arras. Utilice las marchas mas bajas para soplar nieve

profunda o humeda. Utilice las velocidades mas altas para soplar nieve ligera o para conducir el lanzador de

nieve sin soltar nieve. Para cambiar de marcha, suelte la palanca de control del

tornillo (B, Figura 21), y despues mueva el selector de

velocidad a la posicion deseada. Pulse pot completo las palancas de control para volver.

VELOCIDAD DEL MOTOR

Maneje siempre el lanzador de nieve con el acelerador pisado.

DEFLECTOR

La distancia de la nieve descargada se controla principalmente pot medio de la posicion del deflector.

(La velocidad del motor tambien afecta a la distancia de descarga). Cuanto mas gire el deflector hacia arriba,

mas le]os se tirara la nieve.

1. Pulse el mando a distancia del deflector (E, Figura 21) a la izquierda para DESBLOQUEAR el

control. Deslizar el control hacia adelante pondra el

deflector en la posicion de lanzamiento maxima (A, Figura 22). Deslizar el control hacia atras disminuira

la distancia de lanzamiento.

2. Suelte el control para BLOQUEAR en una posicion

cuando se haya alcanzado el angulo deseado.

paralelas a la superficie.

5. Para bajar la altura de la barra, levante las zapatas. O a]uste la barra afiojando los pernos y deslizando la barra hacia abajo.

6. Si la barra se desgasta, se puede cambiar quitando las piezas que la unen al lanzador de nieve.

Figura 22. Mando a distancia del deflector

BARRA DE TRACCION Y ZAPATAS DE

DESLIZAMI ENTO

En superficies suaves como asfalto o cemento, la barra de traccion (A, Figura 23) debeda rozar la superficie. En superficies como la gravilla, la barra debeda estar Io suficientemente alta como para no coger gravilla o

residuos. La altura de la barra (A) se controla subiendo o bajando

las zapatas de deslizamiento (B).

1. Para levantar la altura de la barra, apoye la barra (A) en una barra de madera que tenga el mismo grosor que la altura deseada.

2. Asegurese de que la barra este paralela a la superficie del terreno.

3. Afloje las tuercas de las zapatas (C) y deje que las zapatas (B) caigan a la superficie.

4. Apriete las tuercas (C), asegurandose de que las zapatas estan ajustadas por igual y de que quedan

Figura 23. Ajuste de las zapatas

Funcionamiento

TRACCION TOTAL

Traccion a ambas ruedas

Palanca Easy TurnTM

liberada

TRACCION EASY TURN TM

Palanca Easy Turn TM

liberada

Avarice sin traccion rueda izquierda, traccion rueda derecha

Figura 24. Control Easy Turn TM

MOVIMIENTO SIN TRACCION EASY TURN TMY BLOQUEO DE TRACCION

Mientras aparta la nieve:

Para girar con facilidad mientras utiliza el lanzador de nieve, apriete la palanca Easy TurnTM (Figura 24) Activar la palanca Easy Turn TM suelta la traccion de la rueda izquierda pero permite que la rueda derecha continue con traccion (Figura 24). Soltar la palanca Easy TurnTM acopla automaticamente ambas ruedas para una

traccion total.

NOTA: La palanca Easy TurnTMsera mas diffcfl de activar con carga pesada, Active la palanca antes de comenzar a girar.

Cuando empujar el lanzador de nieve:

(Unidades sin Easy TurnTM) Para girar con facilidad cuando empuje el lanzador de

nieve, desacople la rueda derecha utilizando la clavija de bloqueo de la traccion (vet Figura 25).

Figura 25. Bloqueo traccion

Apagar la unidad, quitar la Ilave del motor, y desconectar el cable de la bujia.

Para DESACOPLAR el bloqueo de traccion, introduzca la clavija de bloqueo de traccion (A, Figura

9) a traves del agujero exterior en el angulo derecho. Ahora podra empujar la unidad con la resistencia

minima.

3. Para ACOPLAR el bloqueo de la traccion, alinee el agujero en el centro con el agujero interior en el eje, e instale la Clavija de bloqueo de traccion (B).

NOTA: Asegurese de que ambas ruedas estan

bloqueadas (clavija de bloqueo en el agujero interior)

cuando aparte la nieve,

Funcionamiento

DESPUES DE CADA UTILIZACION

la utilizaci0n normal del lanzador de nieve puede provocar una acumulacion de nieve empaquetada alrededor de la carcasa del cable de arranque y

alrededor de los mandos del motor. El calor del motor por Io general evitara que la nieve se ponga solida con

la unidad en funcionamiento, pero despues de apagar el motor, puede quedar alguna nieve derritiendose por el calor del motor, y despues se pude congelar sobre alguna pieza m0vil cuando la unidad se enfria.

Despues de cada periodo de utilizaci0n, siga los siguientes pasos para evitar el congelamiento sobre

y alrededor de los mandos del motor y las piezas

externas.

1. Antes de apagar el motor, tire de la cuerda 2 o 3 veces, y permita que se rebobine lentamente. Esto

le ayuda a eliminar la nieve de la zona del cable de arranque. Deje que el motor funcione durante varios

minutos.

2. Detenga el motor moviendo la palanca de

aceleracion (ver Figura 17) hacia abajo, pongalo en la posicion apagado o saque la Ilave del motor.

Cepille la nieve y el hielo del lanzador de nieve.

Asegurese de limpiar los mandos del motor y del

lanzador de nieve, la boquilla de descarga y la

transmision de la boquilla, y cualquier otto lugar en el

que haya nieve acumulada.

4. Quite siempre la Ilave del motor y guardela en un

lugar seguro para evitar el uso no autodzado.

Si el lanzador de nieve se guarda en un lugar

fr{o, Ilene el deposito del combustible para evitar

la condensacion. No Io guarde cerca de llamas o

chispas.

NOTA: El Manual del usuario del propietario contiene mas informacidn sobre la prevencidn del congelamiento

y la formacidn de hielo,

ADVERTENCIA

Nunca guarde la unidad con gasolina en el motor o combustible en el deposito, en un lugar templado o cerrado, ni en lugares cerrados con poca ventilacion. Los humos de la gasolina pueden aicanzar alguna llama, chispa o luz piloto

(como un secador de pelo, calentador de agua, caldera, etc.) y causar una explosion.

Maneje la gasolina con cuidado. Es altamente

inflamable y una utilization descuidada puede provocar dahos serios en su persona o propiedad.

Vacie el combustible en un contenedor adecuado en exteriores y lejos de llamas o chispas.

ALMAC ENAMI ENTO

A ADVERTENCIA

Nunca guarde la unidad (con combustible) en un lugar cerrado, o con ventilacion pobre. Los vapores de combustible pueden trasladarse hacia

una fuente de encendido (como un homo, calefOn de agua, etc.) y causar una explosion.

El vapor de combustible tambien es toxico para

los humanos y animales.

Antes de guardar la unidad para verano, lea las instrucciones de Mantenimiento y almacenarse en la seccion de Normas de seguridad, y despues realice los siguientes pasos:

• Desacople el PTO, ponga el freno de mano, y quite la

Ilave. Lleve a cabo el mantenimiento del motor y las

medidas de almacenamiento que aparecen en el

manual del usuario del propietado. Esto incluye el drenaje del sistema de combustible, o ahada estabilizador al combustible (no guarde una unidad con combustible en un lugar cerrado - vet Advertencia).

Antes de arrancar la unidad despues de que haya estado almacenada:

Compruebe los niveles de todos los fluidos. Compruebe todos los elementos de mantenimiento.

Lleve a cabo todas las comprobaciones recomendadas en el manual de usuado del motor.

• Deje que el motor se caliente unos minutos antes de utilizarlo.

PROGRAMA DE MANTENIMIENTO

Mantenimiento requerido Frecuencia Notas

Verificar / Lubricar union Free-HandTM. 10 Horas Aceite 10W

Lubricarel lanzador de nieve. 10 Horas Aceite y Grasa 10W

Verificar la presion delos neumaticos. Mensualmente 1,38 bar (20 psi)

Cambiar el aceite del motor.*+ 50 Horas Ver Manual del motor Limpiaro reemplazar labujia.+ Anualmente Ver Manual delmotor

Verificar la tension del mecanismocorrea/union. 4-6 Horas Ver en Pagina 28

Lubricarel eje deltornillo sinfin. Anualmente Grasa de Litio

Verificarlubricaciondecajade cambiosdel tornillosinfin.*_ 25 Horas Grasa Benalene

Lubricar el eje del tornillo sinfin.*** 10 Horas Grasa de Litio

* Cambie el aceite original oil luego de dos horas de operacion. ** Verifique el nivel de aceite cada otoflo y primavera.

+ Ver su Manual de motor del propietario. ***Lubricar cada otoflo y primavera.

MantenJmientoregular

VERIFICACION DE LA PRESION DE

LOS NEUMATICOS

La presion de aire en cada neumatico (Figura 26) debe ser igual en ambos neumaticos para el mejor rendimiento. Asegurese de mantener puestas las tapas de las valvulas para prevenir la entrada de desperdicios dentro del vastago de la valvula cuando se infian los

neumaticos.

Tamaho PSI bar

15 x 5,0-6 20 1,38 16 x 4,8-8 14 0,96

LUBRICACION DE LA CAJA DE

CAMBIOS DELTORNILLO SINFiN

1. Coloque el lanzador de nieve sobre una superficie nivelada.

2. Quite el tapon roscado del tubo (A, Figura 27).

3. Verifique el nivel del lubricante. Debe estar nivelado

con el borde inferior de la abertura del tapon. Si no Io

esta, agregue grasa Benalene.

4. Vuelva a instalar el tapon del tubo, y ajustar de modo seguro.

Figura 26. Verificar presion de los neum,iticos

Figura 27. Lubricacion del tornillo sinf|n

MantenJmJento regular

LUBRICACION

AVlSO IMPORTANTE

Es muy importante que las adecuaciones para grasa en el e]e del tomillo sinf|n se lubriquen regularmente. Si el tornillo sinf|n se oxida hasta el eje, puede ocurrir un daho al engranaje de tornillo si los pemos de seguridad no se rompen.

Para prevenir que las ruedas se oxiden hasta los ejes, tambien es necesario quitar las ruedas y engrasar regularmente los ejes.

Quite las ruedas y engrase los e]es una vez al ano. Aplique aceite de motor sintetico 5W-30 al e]e hexagonal

del mecanismo del disco de friccion (A, Figura 29). Aplique aceite (10W) de medio peso a los puntos

mostrados (ver Figuras 28-31). Generalmente, todas las partes moviles de metal deben

lubricarse cuando hacen contacto con otras partes. Mantenga las correas, ranuras de poleas, disco de control y disco de friccion libres de aceite y grasa.

NOTAS SOBRE LUBRICAClON:

Ubicaciones de grasa indicadas por el simbolo de pistola de grasa. Utilice adecuaciones de grasa cuando esten presentes. Desarme las pares para aplicar grasa a las partes moviles cuando no haya instaladas adecuaciones para grasa.

Aceite los puntos indicados pot el sfmbolo de lata

Figura 29. Lubricacion del impulsor

de aceite. No permita que gotee aceite dentro delmecanismo de traccion o disco de friccion. No lubrique el control deflector remoto.

Figura 28. LubricaciOn del rotor de pico

Figura 30. Lubrica los ejes y niveladores de control

Figura 31. Bisagra del deflector

COMPROBACION !LUBRICAR

ENLACE FREE-HAND TM

Verificarlafunci0nde loscontrolesde Free-HandTM.

Los controles deben funcionar como se describe en la seccion de CONTROLES. Es cr|tico para la operaciOn

segura de la unidad el que los controles se suelten cuando se liberen.

Lubrique como se muestra en la Figura 32,

AVISO IMPORTANTE

Si los controles no funcionan apropiadamente, lubriquelos. Si la lubricacion no rectifica el problema, visite a su distribuidor de servicio autorizado. Bajo ninguna circunstancia se debe utilizar la unidad si los controles no estan funcionando apropiadamente.

AVISO IMPORTANTE

Es muy importante que las adecuaciones para grasa en el eje del tornillo sinfin se lubriquen regularmente. Si el

tornillo sinfin se oxida hasta el eje, puede ocurrir un dano

al engranaje de tornillo si los pernos de seguridad no se rompen.

Maflteflimiefltu regular

Figura 32. Lubrique el control Free-Hand TM

LUBRICAR EL ENSAMBLAJE DEL EJE DELTORNILLO SINFJN

1. Quite la clavija de la chaveta (C, Figura 33) y perno de seguridad (B).

2. Utilice una pistola de grasa y chorree algunos disparos de grasa en las adecuaciones para grasa (A).

3. Rote algunas veces el ensamblaje del tornillo sinfin (D) para distribuir la grasa de modo parejo. Repita el

Paso 2.

4. Vuelva a instalar el perno de seguridad (B) y la clavija de la chaveta (C).

5. Repita el procedimiento para el otto lado.

Figura 33, Lubricar el ensamblaje del eje del tornillo

sinf|n

prOblBfllBS, reparaciones

RESOLUCION DE PROBLEIVIAS

Esta seccion proporciona resolucion problemas e instrucciones de mantenimiento. Situe el problema y compruebe la causa posible/solucion en la lista.

Ademas, consulte el Manual de usuario del motor para conseguir informacion adicional.

Para los problemas que no aparezcan aqui, pongase en contacto con un servicio tecnico autorizado.

Problema Solucion

El motor falla al arrancar.

El motor no arranca bien o no

funciona bien.

La barra de rasqueta no limpia una superficie dura.

La Ilave esta en APAGADO.

No se imprime el motor frio.

La valvula de combustible esta en posicion

CERRADO. No hay combustible.

Estrangulador APAGADO - motor frio.

Motor ahogado.

No hay chispa.

Agua en el combustible,o combustible vlejo.

La mezcla de combustible es demasiado

rica.

El carburador no esta bien ajustado.

La bujia es defectuosa, esta danada o real

colocada.

La ventilacion de la tapa del deposito esta

bloqueada.

Las zapatas estan real ajustadas.

Posible causa

ADVERTENCIA

Antes de Ilevar a cabo algun ajuste o mantenimiento en el lanzador de nieve, detenga

el motor y espere que se detengas las piezas moviles. Quite la Ilave. Para evitar un arranque

accidental, desconecte el cable de la buj|a y sep,_relo del enchufe.

Ponga la Ilave en posicion ENCENDIDO.

Presione el bot0n cebador dos veces y

vuelva a arrancar.

Gire la valvula hasta la posicion

ABIERTO.

Llene el deposito de combustible. Encienda el estrangulador, ponga el

acelerador en RAPIDO.

Apague el estrangulador, vuelva a

arrancar. Compruebe los huecos. Mire el

enchufe, limpie el electrodo o cambie el enchufe segun sea necesario. Drenar el deposito. (Tirar el combustible en un lugar de recogida de residuos peligrosos). Llenar con combustible

fresco.

Mueva el estrangulador a posicion

APAGADO.

Consulte con un servicio tecnico autorizado para ajustes.

Limpiela y coloquela, o cambiela.

Despeje la ventilacion.

LEVANTE las zapatas (la barra baja).

BAJE las zapatas (la barra baja).

El tornillo sinfin no gira.

El control del tornillo sinfin no esta

acoplado. Objetos bloqueando el tornillo sinfin.

El cable de transmision del tornillo sinfin

esta flojo.

La correa de transmision del tornillo sinfin Compruebe el ajuste de la correa de

resbala, transmision del tornillo sinfin. Correa rota. Cambie la correa.

Clavija del cambio rota. Cambie la clavija.

Control de acople del tornillo sinfin.

DETENGA el motor y QUITE la Ilave. DESCONECTE el cable de la bujia.

Limpie el tornillo sinfin utilizando una herramienta de limpieza. Consulte

las advertencias en las NORMAS DE SEGURIDAD.

Apriete para eliminar la holgura. Ver

ajustes del cable del embrague.

Resoluci6nde problemas

Problema

El tornillo gira, pero la nieve no

se tira a la distancia suficiente.

Traccion pobre.

El tornillo no para al levantar la

palanca del tornillo.

El lanzador de nieve no para al levantar la palanca de direcci6n.

Posible causa Solucion

El deflector de la boquilla esta Ajuste el deflector Io necesario.

demasiado bajo.

La velocidad del motor es demasiado Configure la velocidad al estrangulador

lenta, total. la velocidad de tierra es demasiado Utilice el selector de velocidad para una

rapida, velocidad mas lenta.

La boquilla de descarga del lanzador de DETENGA el motor y QUITE la Ilave.

nieve esta taponada. DESCONECTE el cable de la bujia. Limpie

La correa del tornillo sinfin esta flojo o

gastado.

Los neumaticos deslizan.

El control Free-Hand TM esta ACTIVO.

La varilla del embrague del tornillo La varilla del embrague esta floja o tirante.

sinfin esta demasiado apretado o curvado.

La correa de transmision del tornillo Ajustar la correa del tornillo sinfin.

sinfin esta fuera de sitio.

La guia de la correa de transmision del Ajustar la guia de la correa de transmision

tornillo sinfin esta fuera de sitio, del tornillo sinfin.

La varilla del embrague de traccion esta

doblada o demasiado tirante.

Varilla del embrague de traccion floja.

el tornillo utilizando una herramienta de limpieza. Consulte las advertencias en las

NORMAS DE SEGURIDAD. Compruebe el ajuste de la correa de

transmision del tornillo sinfin. Compruebe la presion de los neumaticos y

la pisada. Suelte los controles de acople del tornillo

sinfin y Free-Hand TM para detener el tornillo sinfin.

Afloje la varilla para evitar que este floja o cambiela. Vera los procedimientos de ajuste.

Apriete para eliminar la holgura. Vera los procedimientos de ajuste.

Correa floja, rota, o estirada. Cambiar la correa.

Cadena de rodillo de traccion darlada. Cambiar la cadena.

La clavija de bloqueo esta en posicion Cambie la clavija de bloqueo el agujero

sin traccion (agujero EXTERIOR). INTERIOR para acoplar la traccion.

Disco de friccion gastado.

El control de descarga es dificil

de manejar.

El lanzador de nieve se inclina

hacia un lado.

Vibraciones excesivas. Piezas fojas o tornillo darlado. DETENGA el motor y QUITE la Ilave.

La tracci6n no mueve el lanzador No esta bien ajustada. Reajuste la traccion, o cambie el selector

de nieve en velocidades lentas, de velocidad a una velocidad mas rapida.

El selector de velocidad es dificil El eje hexagonal necesita lubricacion. Lubrique el eje con aceite de motor sintetico

de mover o esta congelado. 5W-50 (ver mantenimiento).

El cambio necesita lubricacion. El engranaje sinfin no esta Ajuste el engranaje sinfin. Consulte los

correctamente ajustado, procedimientos de ajuste.

Las marchas de control estan mal

alineadas.

La presion de los neumaticos no es

igual.

Una rueda esta en modo sin traccion.

(La clavija de bloqueo de traccion esta en el agujero EXTERIOR).

Cambie el disco (consulte con su distribuidor).

Es necesario afladir aceite o grasa.

Ajuste el soporte del cambio. Consulte los procedimientos de ajuste.

Verificar la presion de los neumaticos.

Asegurese de que la clavija de bloqueo de la traccion izquierda esta en los agujeros

INTERIORES (para acoplar la traccion).

DESCONECTE el cable de la bujia. Apriete todas las piezas. Si es necesario, cambie el tornillo. Si la vibracion continua, consulte

con su distribuidor.

Ajustes

AJUSTE DE LATRANSMISION DEL

TORNILLO SINFJN

ADVERTENCIA

No Io apriete en exceso, ya que podria levantar la palanca y accionar la transmision del tornillo sinf|n sin presionar el control del tornillo sinf|n.

Compruebe que el cable de transmision del tornillo sinfin (A, Figura 34) esta en la cima del boton del

cable (B) como se muestra en la Figura 34.

Con la palanca de traccion suelta, el gancho muelle (B, Figura 35) deber{a tocar ligeramente la palanca (C) sin levantarla. Puede haber un maximo de 0,08

cm de distancia tal y como se muestra.

Para ajustar, afloje la tuerca (D) agarrando las arandelas de ajuste (A) y girando la tuerca (D). Gire las arandelas y agarre el tornillo. El tornillo de ajuste

es un tornillo phillips y la cabeza se puede sujetar al girar con un destornillador a traves del muelle (F).

4. Agarre las arandelas de ajuste (A) y apriete la tuerca (D).

5. Encienda la unidad y compruebe el tornillo. El tornillo

no se debe acoplar a no set que se pulse el control del tornillo.

6. Con el motor en funcionamiento, pulse a rondo el control del tornillo sinf{n, el tornillos e acoplara y

funcionara con normalidad.

Suelte el control del tornillo. El tornillo se detendr,i

en 5 segundos.

Si el tornillo no funciona con normalidad, detenga el motor y vuelva a comprobar los ajustes del acople.

Si el acople del tornillo esta correctamente ajustado, puede ser necesario ajustar la tension de la correa

de transmision del tornillo sinf{n. Vet "Ajuste de la

correa" en esta seccion del manual.

Figura 34. Boton del cable del tornillo sinf|n

,08 cm

(1/32")

Figura 35. Ajuste de la transmision del tornillo sinf|n

AJUSTE DELTRANSMISION DEL

TORNILLO SINFJN

A ADVERTENCIA

No Io apriete en exceso, porque puede causar que la transmision de la traccion se acople sin pulsar

el mando del control de transmision de traccion (el brazo debe permanecer hacia abajo).

Compruebe que los cables no esten demasiado apretados: Con el selector de velocidad en posiciOn 1 y el control de tracciOn completamente suelto, empuje el lanzador de nieve hacia

adelante. La unidad se deber|a mover libremente hacia adelante.

Si la unidad no se mueve libremente, el cable esta demasiado apretado. Para solucionarlo, afloje la

tension en el cable del embrague ligeramente, y vuelva a comprobar.

Configuration initial

1. Con la palanca levantada no deber{a haber holgura en el cable al moverlo ligeramente de lado a lado.

2. Para ajustar la tension sobre el cable deslice la funda del cable (A, Figura 36) fuera del soporte de ajuste

del cable (D).

3. Quite el gancho en "Z" (C) del soporte de ajuste del cable (D) para un agujero de ajuste diferente. El cable no deber{a tenet holgura. El cable no deber{a

tenet tension ni carga.

NOTA: Si el cable esta demasiado flojo la unidad no funcionara. Si el cable esta demasiado apretado la traccion se acoplara sin pulsar los mandos.

4. Deslice la funda del cable (A) sobre el soporte de ajuste del cable.

Figura 36. Ajuste del cable de transmisi6n de tracci6n

Ajustes TODOS LOS MODELOS

1. Despues de 5 horas de utilizacion, compruebe los ajustes. Reajuste el cable del embrague si es

necesario aumentando la tension sobre el cable. Se permite un ligero movimiento del brazo si la

unidad pasa las pruebas de funcionamiento que se describen en las anteriores Advertencias.

Ajustes

10.95 cm

(4-5/16 pulg.)

Figura 37. Medicion del disco de friccion

ADVERTENCIA

La gasolina es altamente inflamable y debe manejarse con cuidado. Drene la gasolina en exteriores. Nunca drene el el deposito con el motor caliente pot haber sido utilizado

recientemente. No permita que haya humo, llamas ni cerillas en la zona. No Ilene el deposito

demasiado y Iimpie los restos.

iVlEDICION DEL DISCO DE FRICCION

1. Quite el gas del deposito del gas.

2. Desconecte el cable de la bujia.

3. Soporte del lanzador de nieve en el frontal de la

carcasa del tornillo sinfin (C, Figura 44).

4. Afloje los tornillos de la tapa (A, Figura 44) en cada lateral del panel inferior (B).

5. Quite el panel inferior (B).

6. Coloque la palanca de cambio en la velocidad hacia adelante mas lenta.

7. Ffjese en la posicion del disco de friccion (A, Figura

37). La distancia correcta desde el lado derecho de la rueda de friccion al exterior de la estructura es

de 10,95 cm (4-5/16 pulg.). Si el disco de friccion no

Figura 38. Enlace del selector de velocidad

esta en la posicion correcta, ajustelo de la siguiente

manera.

Coloque la palanca de cambio en la velocidad hacia adelante mas lenta.

Afloje la tuerca de bloqueo (B, Figura 38).

10.

Quite la tuerca de bloqueo (D).

11.

Mueva el disco de frJccion (A, FJgura 37) a la

dJstancia correcta, 10,95 cm (4-5/16 pulg.).

12.

GJre la articulacion esferica (C, Figura 38) hasta que este alineada en el agujero de montaje en la barra de cambio (E). Una vez alJneado, adjunte la articulacion esferica (C) a la barra de cambJo (E) y aprJete la tuerca de bloqueo (B).

13.

Compruebe que el lanzador de nieve funciona en R1.

Si no, siga los pasos del 1 al 11 y realice los ajustes necesarios.

14.

Instale el panel inferior (B, Figura 44) y apriete los

tornillos de la tapa (A).

Ajustes

AJUSTE DEL CABLE EASY-TURN TM

Si el cable Easy Turn TM esta estirado, las marchas no se desacoplaran con la palanca de control activada. Ajuste el cable utilizando el siguiente procedimiento.

1. Apague el motor y desconecte el cable de la bujfa.

2. Afloje la tuerca de bloqueo (B, Figura 39).

3. Gire la tuerca de ajuste (A) para alargar o acortar el cable. El cable debe apretarsejusto hasta que se elimine toda holgura se elimine de la palanca, sin embargo no debe acoplar el Easy TurnTM sin pulsar la palanca de control.

4. Apriete la tuerca de bloqueo.

AJUSTE DE LA CORREA

Correa de transmisi6n del tornillo sinf|n

Si el lanzador de nieve no descarga la nieve, compruebe el ajuste del cable de control. Si es correcto, compruebe

las condiciones de la correa de transmision del tomillo sinffn. Siesta danado o suelto, cambielo. Ver "Cambio

de la correa" en esta seccion del manual.

1. Desconecte el cable de la bujfa.

2. Quite el tornillo (B, Figura 40) de la tapa de la correa (A). Quite la tapa de la correa (A).

3. Afloje la tuerca (D, Figura 41) sobre la polea tensora del tornillo sinffn (B) y mueva la polea tensora del

tornillo sinffn hacia la correa aproximadamente 3 mm

(1/8 de pulg.).

4. Apriete la tuerca (D).

5. Acople el embrague de transmision del tornillo sinffn. Compruebe la tension en la correa (en frente

de la polea tensora). Deberfa tener una desviacion aproximada de 12,5 mm (1/2 pulg.) con presion moderada, ver Figura 25). Puede que tenga que mover la polea tensora mas de una vez para obtener

la tension correcta.

6. Vuelva a poner la tapa de la correa (A, Figura 40) y aprietela con tornillos (B).

7. Siempre que ajuste o cambie las correas, tiene que

volver a ajustar los cables. Vet "Ajuste de los cables"

en esta seccion del manual.

Figura 39. Ajuste del cable

Figura 40. Tapa de la correa

8. Conecte el cable de la bujfa.

Correa de transmision de traccion

La correa de transmision de traccion tiene una presion de muelle constante y no le hace falta ser ajustado.

Si esta correa de transmision de traccion resbala, cambielo. Ver "Cambio de la correa" en esta seccion del manual.

Figura 41. Desviacion de la correa del tornillo sinf|n

REEIVIPLAZO DE PERNO DE

SEGURIDAD

ADVERTENCJA

No se acerque al conducto de descarga o tornillo sinf|n cuando el motor este funcionando. No haga funcionar el motor sin la cubierta o proteccion,

Bajo la mayoria de circunstancias, si el tornillo sinfin golpea un objeto que pudiese causar un dano a la unidad, el perno de seguridad se rompera. (Esto protege de danos la caja de cambios y otras partes).

Los pernos de seguridad estan ubicados sobre el eje del tornillo sinfin como se muestra en la Figura 42. Para reemplazar los pernos de seguridad, desenrosque el perno roto con un punzon de clavos, e instale un nuevo perno de seguridad y una clavija de chaveta. NO reemplace los pernos de seguridad con otra cosa que no sea el perno de seguridad de grado correcto. (El uso de tornillos, pernos o tornillos de seguridad mas duros conduciran a un dano del equipo).

Ajustes y mantenJmJento

Figura 42, Clavijas de cambio

Sustitucidn de cizalla Pins, numero de pieza 1668344 estan disponibles en www.sears, com o Ilamando al

1-800-4-MY-HOME..

AJUSTE DE LA GUIA DE LA CORREA

1. Desconecte el cable de la bujia.

2. Quite el tapon (B, Figura 40) de la tapa de la correa (A). Retire la tapa de la correa (A).

3. Acople la transmision del tornillo sinfin y mida la distancia entre la guia de la correa (B, Figura 43) y la

correa (D). La distancia debe ser de 3,18 mm (1/8 de

pulg.).

4. Si es necesario un ajuste, afloje el tornillo de la gu{a de la correa (C). Mueva la guia de la correa (B) a la posicion correcta. Ajuste la tapa del tornillo (C).

6. Vuelva a instalar la tapa de la correa (A, Figura 40) asegurando con tornillos (B).

7. Vuelva a conectar el cable de la bujia.

(1/8 de pulg.)

Figura 43. Gu|a de la correa

Mantenimiento

CAMBIO DE LA CORREA

Correa de transmision del tornillo sinfin

Las correas de transmision son de construccion especial

y deben reemplazarse con las correas de reemplazo

originales de fabrica disponibles en el centro de servicios autorizado mas cercano. Algunos pasos necesitan de la ayuda de una segunda persona. Si la correa de

transmision del tornillo sinfin esta dahada, el lanzador de

nieve no descargara nieve. Reemplace la correa danada de la forma siguiente.

1. Desconecte el cable de la bujia.

2. Afloje los tornillos de la tapa (A, Figura 44) en cada lateral del panel inferior (B).

3. Quite el panel inferior (B).

4. Afloje el tornillo (B, Figura 40) de la tapa de la correa (A). Retire la tapa de la correa (A).

5. Afloje la guia de la correa (B, Figura 46). Quite la guia de la correa de la polea de transmision del

tornillo sinfin (C).

6. Aparte la polea tensora del tornillo sinfin (K) lejos de la correa de transmision del tornillo sinfin (D) y

deslice la correa.

Quite la correa de transmision del tornillo sinfin (D) de la polea del motor. Para quitar la correa

de transmision del tornillo sinfin (D), la polea de

transmision del tornillo sinfin (C) puede necesitar set

girada parcialmente.

Coloque o dirija el rotador hacia el centro de la maquina para que el control del rotador quede en el

centro del panel.

Utilizando una Ilave 7/16, quite los dos pernos (A, Figura 45) y las dos tuercas de bloqueo (B) de la barra (C).

10. Quite los cuatro tornillos superiores (A, Figura

47) que unen la carcasa del tornillo sinfin (C) y la estructura (D). Afioje los dos tornillos inferiores de la tapa (B). La carcasa del tornillo sinfin (C) y la estructura (D) se pueden separar ahora para quitar la

correa.

11. Quite la correa de transmision del tornillo sinfin antigua (D, Figura 46) de la polea del impulsor.

Reemplace la correa de transmision del tornillo sinfin

con una correa original para el equipo proveniente de

un centro de mantenimiento autorizado.

12. Instale la nueva correa de transmision del tornillo sinfin (D) de la polea del impulsor.

Figura 44. Tapa inferior

Figura 45. Montaje de la barra de cone×ion

Figura 46. Correas y poleas

NOTA: Para montar la carcasa del tornillo sinffn a la estructura, alguien debe sujetar la palanca de embrague

del tornfllo sinffn en la posicidn de ENGANCHADO.

Esto movera la polea y brazo flotantes Io suficiente para

permitir que la polea de la transmision del tornillo sinffn

vuelva a su posicion.

13. Montar la carcasa del tornillo sinfin (C, Figura 47) a la estructura con los cuatro tornillos de la cubierta

superior (A) clue se quitaron en el Paso 10. Ajuste los 2 tornillos inferiores de la cubierta (B).

14. Dirija o apunte el rotor de pico hacia el centro de la maquina de modo que el control del rotor este en el

centro del panel del tablero.

15. Instale los tornillos corredizos pequenos (A, Figura 46) y tornillos de cubierta (B) y ajustelos con

una Ilave de 7/16.

16. Instale la correa de transmisi0n del tornillo sinfin (D, Figura 46) sobre la polea del impulsor (H).

17. Deslice la correa de transmision del tornillo sinfin (D) pot debajo de la polea tensora del tornillo sinfin (K).

18. Ajuste la correa de transmision del tornillo sinfin. Vet

"Como ajustar la correa de transmision del tornillo

sinfin" en la seccion de Mantenimiento.

19. Ajuste la guia de la correa. Ver "Como ajustar la guia de la correa" en la seccion de Mantenimiento.

20. Instale la tapa de la correa (A, Figura 40). Ajuste los

tornillos (B).

21. Verifique el ajuste de los cables. Ver "Como verificar y ajustar los cables" en la seccion de Ajustes.

22. Instale el panel inferior (B, Figura 44).

23. Ajuste los tornillos de la cubierta (A) acada lado del panel inferior (B).

24. Vuelva el cable de la bujia.

Ajustes y mantenJmJento

Figura 47. Cubierta del eje y la estructura

Mantenimiento

Correa de transmision de traccion

Si el lanzador de nieve no avanza hacia adelante, verifique si la correa de transmision de traccion esta

desgastada o danada. Si la correa de transmision de

traccion esta gastada o danada, reemplace la correa

como se indica a continuacion.

1. Desconecte el cable de la bujia.

2. Quite la correa de transmision del tornillo sinfin. Vet "Como quitar la correa de transmision del tornillo

sinfin" en la seccion de Mantenimiento.

Quite el anillo-E (J, Figura 46) desde un extremo de la varilla del eje de la placa oscilante (I).

Quite la vadlla del eje de la placa oscilante (I) para dejar que la placa oscilante (A, Figura 48) gire hacia

adelante.

Quite el muelle de transmision de traccion (E, Figura

46).

Quite la correa de transmision de tracci0n vieja (A) de la polea de transmision de traccion (G) y de la polea de transmision de tracci0n (F). Reemplace la correa de transmisi0n de traccion (A) con un repuesto original de fabrica disponible donde su

distribuidor autodzado.

7. Instale la nueva correa de transmision de traccion (A,

Figura 46) sobre la polea de transmision de traccion (G) y sobre el motor de transmision de traccion (F).

8. Asegurese de que la polea tensora de transmision

de traccion (L) este alineada apropiadamente con la

correa de transmision de traccion (A).

9. Adjunte el muelle de transmision de traccion (E).

10. Instale la varilla del eje de la placa oscilante (I) y asegurela con el anillo-E (J) quitado anteriormente.

11. La parte inferior de la placa oscilante (A, Figura

48) debe estar posicionada entre las lenguetas de alineacion (B). Cerciorese de que la placa oscilante este asegurada apropiadamente.

NOTA: Si el transmision no se activa luego de que se ha reemplazado la correa de transmision de traccion, entonces verifique para asegurarse de que la placa oscflante este posicionada entre las leng#etas de

alineacion.

Figura 48. Cambio de la correa de traccion

16. Vuelva a instalar la tapa de la correa (A, Figura 40) asegurando con tornillos (B).

17. Compruebe el ajuste de los cables. Vet "Ajuste de los cables" en esta seccion del manual.

18. Conecte el cable de la bujia.

12. Instale y ajuste la correa de transmision del tornillo sinffn. Remitase a "Cambio de la correa" en esta

seccion del manual.

13. Ajuste la gufa de la correa. Vet "Ajuste de la correa" en esta seccion del manual.

14. Instale el panel inferior (B, Figura 44).

15. Ajuste los tornillos de la cubierta (A) acada lado del panel inferior (B).

EspecJficaciofles

NOTA: Las especificaciones son correctas en el momento de la impresidn y esta sujetas a cambio sin previo aviso. La clasificacion de potencia bruta para modelo de motor de gasolina individual esta etiquetada de acuerdo con el

codigo J1940 (Smafl Engine Power & Torque Rating Procedure) de la SAE (Society of Automotive Engineers), y la clasificacion de rendimiento ha sido obtenida y corregida de conformada con SAE J1995 (Revision 2002-05) Los

valores de fuerzas de torsion han sido derivados a 3060 rpm; los valores de cabaflos de fuerza han sido derivados a 3600 rpm. La potencia bruta efectiva del motor resultara disminuida y se vera afectada por, entre otros elementos, las condiciones ambientales de funcionamiento y variabilidad entre motores. Dado el amplio conjunto de productos en que son colocados los motores y la variedad de cuestiones ambientales relevantes para el funcionamiento del equipo, el motor de gasolina no desarrollara la potencia bruta clasificada cuando sea utilizado en un componente dado de equipamiento de motor (caballos de fuerza efectivos in situ o heros). Estas diferencias son debidas a una amplia variedad de factores, incluidos, sin exclusion de otros, accesorios (limpiadores de aire, tubos de escape, carga, refrigeracion, carburador, bomba de combustible), limitaciones de aplicacidn, condiciones ambientales de funcionamiento (temperatura, humedad, altitud), y la variabilidad entre motores. A causa de las limitaciones de fabricacion y de capacidad, Briggs & Stratton podra sustituir un mayor potencia clasificacion para esta de motor de

Series.

MOTOR:

1450 Serie Briggs & Stratton

Fabricado por Briggs & Stratton Modelo Serie Nieve Max, M20H

TorsiOn Bruta* 19,7 Nm (14,50 pies-libras) C4_3060 rprn Desplazamiento 305 cc (18,6 pulg))

Capacidad aceite 0,84 I (28 oz.)

1550 Serie Briggs & Stratton

Fabricado pot Briggs & Stratton Modelo Serie Nieve Max, M21 H

TorsiOn Bruta* 21,0 Nm (15,50 pies-libras) (4_3060 rpm Desplazamiento 342 cc (20,87 pulg))

Capacidad aceite 0,84 I (28 oz.)

CHASIS"

Ruedas

-142&

RotaciOn caffo Impulsor

Altura apertura tornillo 53 cm (21 pulg.) Sistema tracciOn Disco de friction, 6 velocidades hada

MEDIDAS:

Amplitud de limpieza efectiva

- 1428 71 cm (28 pulg.)

Longitud

- 1428 146 cm (57,5 pulg.)

Altura

- 1428 112 cm (44,1 pulg.)

Peso

- 1428 116 kg (255 libras)

Tamano neumatico: 15 x 5 PresiOn Inflado: 1,37 bar (20 psi)

200 Grados 30 cm (12 pulg.) 4 Cuchilla con

trayectoria de acero

adelante, dos hacia atras

y aCCSSOP|OS

PIEZAS DE RECAMBIO

Las piezas de recambio estan disponibles en su distribuidor local. Utilice siempre piezas autenticas Simplicity/Snapper.

ELEMENTOS DE MANTENIMIENTO

Tiene articulos de mantenimiento a su disposicion en el centro de su distribuidor autorizado. Algunos de estos art{culos incluyen:

Aceite de motor Pintura

Pistola de grasa 226,8 g (8 oz.) Tubo de grasa

Sellante de neumaticos

Quita grasa

Estabilizador de gas

MANUALES TECNICOS

Tenemos a su disposicion copias adicionales de este manual, as{ como listas de piezas totalmente ilustradas.

Puede descargar los manuales tecnicos desde www,

snapper.corn

Modelo: Mfg. N°:

Su hombre: Direccion:

Ciudad, Estado: Visa/Mastercard N°:

Fecha caducidad tarjeta:

Notas:

S P£R

PRODUCTOS 535 Macon Street

McDonough, GA 30253

www.snapper.com

Snapper 1428, L1428E, 1695572, 130.887280 Operator's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
