Als wir vor drei Jahren den Snapmaker
Original entwarfen, brachen wir mit
den Regeln der traditionellen Desktop­3D-Drucker und schufen den ersten
modularen 3-in-1-3D-Drucker auf dem
Markt. Anfangs zweifelten The Verge und
viele andere Rezensenten: "Snapmaker
ist ein aufkommendes Kickstarter-Projekt
mit einem hochgesteckten Ziel: die heilige
Dreifaltigkeit für Heimwerker zu sein,
indem es abnehmbare Module verwendet,
um zwischen einem 3D-Drucker, einer
CNC-Fräse und einem Lasergravierer zu
wechseln" und "Bei dem Preis, zu dem

Snapmaker verkauft wird, ist das Ganze
möglicherweise zu schön, um wahr zu
sein." Es war uns klar, dass die Leute große
Zweifel an unserem Projekt hatten und
zögerten, uns wegen der Komplexität der
Entwicklung und Herstellung eines solchen
Produkts zu unterstützen. Trotz aller
Zweifel haben wir hart daran gearbeitet, die
Grenzen des Möglichen zu verschieben.
Letztendlich haben wir das Unmögliche
möglich gemacht. Wir haben nicht nur
alle Zusagen erfüllt, sondern 2018 auch
über 10.000 Einheiten auf der ganzen Welt
verkauft. Und im Jahr 2019 haben wir den

Snapmaker 2.0 auf den Markt gebracht.
Wir sind erneut über unsere Grenzen
hinausgegangen. Unser Ziel ist es, ein
System für unsere modularen 3D-Drucker
aufzubauen und Ihnen die besten Maker­Tools zu geben, die für alle Ihre Projekte
geeignet sind. Als Kreative haben wir
alle den Wunsch, etwas Wunderbares zu
erschaffen und Kreativität gibt uns das
Gefühl lebendig zu sein. Der Snapmaker 2.0
wird Ihnen helfen, Ihre Idee in die Realität
umzusetzen. Diese Schnellstart-Anleitung
wird Sie durch Ihre Maker-Reise führen
und bringt Sie vom Bau Ihres eigenen 3D

Drucker/Laser Cutter/CNC Carver bis hin
zur Herstellung Ihre ersten Kreationen
mit all diesen Werkzeugen. Herzlichen
Glückwunsch, dass Sie Teil der Snapmaker­Gemeinschaft geworden sind! Tausende
von Menschen wie Sie benutzen den
Snapmaker, um die Welt des Handwerkens
zu erforschen, zu gestalten und zu teilen.
Wir sind der festen Überzeugung, dass
wunderbare Dinge passieren, wenn kreative
Köpfe auf die idealen Werkzeuge treffen.
Viel Spaß beim Basteln und wir sehen uns
da draußen!

Team Snapmaker

Willkommen in
der Welt

des Schaffens

Viel Spaß beim Schaffen

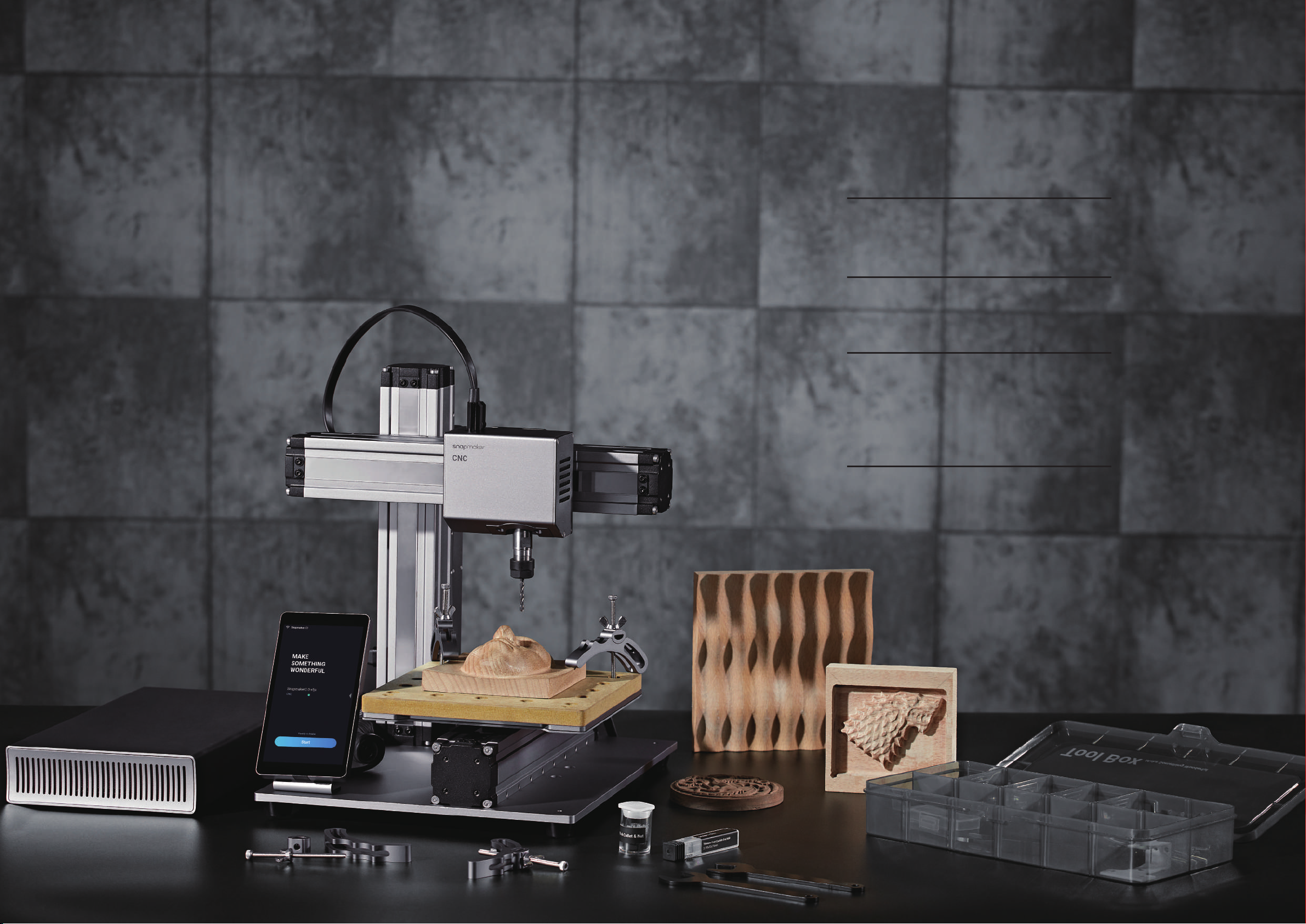

Modulares System

Diese Maschine ist für Innovatoren gebaut. Unser Ziel
ist es, Sie dabei zu unterstützen, die Welt zu einem
besseren Ort zu machen - mit einer Maschine, die wir mit
Liebe gebaut haben. Das kann etwas so Kleines wie ein
Weihnachtsgeschenk sein oder etwas so Ehrgeiziges wie
die Erkundung neuer Bereiche für unsere Menschheit.
Träumen Sie groß und machen Sie es möglich.

Der Snapmaker ist nicht nur ein 3D-Drucker, sondern auch
eine leistungsstarke Maschine, die Sie mit allen möglichen
Erweiterungen modifizieren können. Ihren Snapmaker ist
mit einem Gehäuse ausgestattet, um Sie und Ihre Familie
vor Laserstrahlung und Verschmutzungen zu schützen.
Neue Erweiterungen mit weiteren spannenden Funktionen
sind in Vorbereitung. Bitte halten Sie sich auf dem
Laufenden.

INHALT

Schnellstartanleitung für A150

BEVOR

SIE

BEGINNEN

01

Bevor Sie Beginnen

12

Geräte-Montage

26

3D-Druck

42

Lasergravieren und -schneiden

CNC-Fräsen

58

Schnellstartanleitung für das Gehäuse

75
81
110

Bevor Sie Beginnen

Gehäuse-Montage

Verwendung

Bevor Sie Beginnen

1.1 Haftungsausschluss

Lesen Sie das Handbuch von diesem Produkt sorgfältig durch, um den Inhalt zu verstehen. Nichtbeachtung des Handbuchs
kann zu Verletzungen, minderwertigen Ergebnissen oder Schäden an den Snapmaker-Produkten führen. Vergewissern Sie
sich stets, dass jeder, der dieses Produkt verwendet, den Inhalt dieses Handbuchs kennt und zur optimalen Verwendung
versteht.

Dieses Handbuch wird lediglich als Referenz zur Verfügung gestellt. Wir garantieren nicht die Genauigkeit oder
Vollständigkeit der in diesem Handbuch enthaltenen Informationen. Wir behalten uns das Recht vor, dieses Handbuch nach
eigenem Ermessen jederzeit und ohne Vorankündigung zu ändern oder zu überarbeiten. Benutzer können die aktuellste
Version dieses Handbuchs von unserer offiziellen Website herunterladen.

Bei der Herstellung von Objekten unter Verwendung von Snapmaker-Produkten sind die Benutzer dafür verantwortlich,
dass sie keine geistigen Eigentumsrechte Dritter verletzen bzw. keinesfalls gegen geltende Gesetze oder Vorschriften
verstoßen. Die Bedingungen oder Methoden für den Zusammenbau, die Handhabung, die Lagerung, die Verwendung, die
Wartung oder die Entsorgung dieses Produkts liegen außerhalb unserer Kontrolle. Aus diesem Grund übernehmen wir keine
Verantwortung und lehnen ausdrücklich die Haftung für Verluste, Verletzungen, Schäden oder Kosten ab, die sich aus der
Montage, Handhabung, Lagerung, Verwendung, Wartung oder Entsorgung dieses Produkts ergeben oder in irgendeiner
Weise damit zusammenhängen.

1.2 Bestimmungsgemäße Verwendung

Die modularen 3D-Drucker von Snapmaker verfügen über optimierte 3-in-1-Funktionen für den 3D-Druck, das
Lasergravieren oder -schneiden und das CNC-Fräsen. Die modularen 3D-Drucker von Snapmaker sind die ideale Option
für Einsteiger, Hobbyisten, die individuellere Optionen bevorzugen, sowie für Ingenieure und Designer, die große Objekte
oder feine Teile mit hervorragender Fertigungsqualität herstellen möchten. Die modularen 3D-Drucker von Snapmaker
sind für die Verwendung gemäß der Anleitung im Produkthandbuch vorgesehen. Bei der Herstellung von Objekten mit den
modularen 3D-Druckern von Snapmaker sind die Benutzer dafür verantwortlich, die Anwendung des erstellten Objekts für
die vorgesehene Verwendung zu qualifizieren und zu validieren, insbesondere bzgl. Anwendungen in streng regulierten
Bereichen wie klinischen Geräten und der Luftfahrt.

1.3 Sicherheit und Konformität

Allgemeine Sicherheitsinformationen

- Betreiben Sie dieses Gerät immer in Innenräumen auf einem stabilen horizontalen Tisch oder einer Werkbank.

- Setzen Sie dieses Gerät nicht Regen oder nassen Bedingungen aus.

- Halten Sie Kinder und Zuschauer bei der Verwendung dieses Geräts fern. Die Aufsicht und Unterstützung durch einen
Erwachsenen ist erforderlich, wenn Kinder dieses Gerät benutzen.

- Bleiben Sie wachsam, achten Sie auf Ihre Handlungen, und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie
dieses Gerät bedienen. Verwenden Sie dieses Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen,
Alkohol oder Medikamenten stehen.

- Greifen Sie nicht in das Innere des Geräts und berühren Sie die beweglichen Teile nicht, während das Gerät noch in
Betrieb ist, da dies Verletzungen verursachen kann.

- Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es noch eingeschaltet bleibt.

In allen EU-Mitgliedsstaaten ist der Betrieb von 5150-5250 MHz ausschließlich auf die Nutzung in Innenräumen beschränkt.

Urheberrecht © 2020 Snapmaker. Alle Rechte vorbehalten.
Diese Sprachversion des Handbuchs ist vom Hersteller überprüft (Original-Anleitung). Diese Publikation oder
Teile daraus, einschließlich der Abbildungen, dürfen ohne vorherige schriftliche Genehmigung von Snapmaker
in keiner Form wie durch Abdruck, Fotokopie und Mikrofilm vervielfältigt oder veröffentlicht werden.

|

2

Schnellstartanleitung

|

3

Bevor Sie Beginnen

Schalten Sie das Gerät sofort aus und verwenden Sie dieses Produkt nicht mehr, falls eine der folgenden Fälle eintritt:

- Bei diesem Gerät riecht es irgendwann nach Verbrennungen.

- Das Gerät stellt unerwartet den Betrieb ein.

- Sie erkennen Beschädigungen an den inneren Bauteilen dieses Geräts.

- Dieses Gerät erzeugt ungewöhnliche Lichtsignale, Funken oder Geräusche aus, die vorher nicht auftraten.

Sicherheit beim 3D-Druck

- Berühren Sie die Düse, den Druckbogen und das beheizte Bett nicht, wenn das Gerät druckt oder heizt.

- Trennen Sie immer den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten oder Änderungen vornehmen.

- Stellen Sie den Drucker an einem gut belüfteten Ort auf bzw. betreiben Sie es nur in dem zum Bundle gehörenden Gehäuse,
wenn Sie mit ABS drucken. Das Schmelzen einiger Materialien kann toxische Dämpfe freisetzen.

Laser-Sicherheit

- Sie sollten das Lasermodul nur betreiben, wenn Sie ausreichende Kenntnisse (i) der physikalischen Eigenschaften von
Laserstrahlung, (ii) der Laser-Gefährdungsklassen und der damit verbundenen gesundheitlichen Auswirkungen sowie (iii)
Sicherheitsmaßnahmen besitzen.

- Dieses Laserprodukt ist ausschließlich für Freizeitzwecke zu verwenden.

- Setzen Sie sich niemals dem Laserstrahl aus. Die ordnungsgemäße Verwendung und Pflege des Lasermoduls sind für den
sicheren Betrieb wesentlich.

- Betreiben Sie das Lasermodul an einem gut belüfteten Ort oder mit einem Luftfilter. Das Schmelzen einiger Materialien
kann toxische Dämpfe freisetzen.

- Trennen Sie immer den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten oder Änderungen vornehmen.

- Entfernen Sie jegliches reflektierende Material aus dem Arbeitsbereich unterhalb des Lasermoduls, da dies Streustrahlung
verursachen kann.

- Betreiben Sie das Gerät nur in dem zum Bundle gehörenden Gehäuse und tragen Sie eine Laserschutzbrille.

Die Laserschutzbrille verhindert das Eindringen direkter, reflektierter und gestreuter
Laserstrahlen und der Strahlung mit einer Wellenlänge zwischen 190 und 540
Nanometer (nm) sowie einer optischen Dichte von mehr als 6 (OD 6+) in Ihre Augen
und bietet Ihnen daher Schutz, während Sie mit dem Lasermodul arbeiten.
Die Brillen können verbrennen, wenn sie hochenergetischen Laserstrahlen
ausgesetzt werden. In diesem Fall müssen Sie eine neue Schutzbrille statt der
beschädigten verwenden. Aufgrund der Eigenschaften des Polycarbonats, das
zur Herstellung der Brillen verwendet wird, sollten Sie außerdem PH-neutrales
Reinigungsmittel oder Wasser verwenden, um die Brillen zu reinigen und Kratzer zu
vermeiden.

CNC-Sicherheit

- Für erfahrene Benutzer und Benutzer ab 18 Jahren.

- Betreiben Sie das Gerät nur in dem zum Bundle gehörenden Gehäuse und tragen Sie eine CNC-Schutzbrille.

- Lassen Sie das Material immer sicher eingespannt. Versuchen Sie niemals, während des gesamten CNC-Fräsvorgangs
das Werkstück mit Ihren Händen zu halten.

- Trennen Sie immer den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten oder Änderungen vornehmen.

- Wenn sich der Fräser oder das Werkstück verklemmt oder festgefahren hat, schalten Sie das Gerät sofort aus. Warten
Sie bis alle beweglichen Teile stillstehen, trennen Sie das Kabel, und arbeiten Sie dann daran, das eingeklemmte
Material zu lösen.

- Berühren Sie den Fräser oder die Spannzange nach dem Gebrauch nicht, da dies eine Verbrennungsgefahr verursachen
kann.

- Abfälle beim CNC-Fräsen und -Schneiden können Chemikalien enthalten, die krebserregend sein können und
Reproduktionsschäden verursachen. Um die Exposition zu reduzieren, betreiben Sie das CNC-Modul an einem
gut belüfteten Ort bzw. betreiben Sie es nur in dem zum Bundle gehörenden Gehäuse, und treffen Sie die
Sicherheitsvorkehrungen wie z.B. das Tragen einer N-95-Maske.

|

4

Schnellstartanleitung

|

5

Bevor Sie Beginnen

1.4 Etiketten auf Ihrem Snapmaker

Sicherheitsetiketten

GEFAHR

MIT LICHTFILTER ENTSPRICHT DIE LASERKLASSE AUSSERHALB DES
MITGELIEFERTEN GEHÄUSES DER LASERKLASSE 1. VERMEIDEN SIE AUGEN­ODER HAUTEXPOSITION MIT DIREKTER ODER GESTREUTER LASERSTRAH­LUNG

Produktname: 1600mW Laser-Schneid-Modul
Model: 71007 IEC 60825-1:2014 Impulsdauer: 0,198-3,968ms

IEC 60825

Gefahr Warnung Position

Vermeiden Sie den Kontakt

Heiße Oberfläche

Scharfe Objekte

Laserstrahlung

mit heißer Oberfläche.

Verletzungen durch scharfe
Gegenstände zu vermeiden

Exposition von Augen und

Haut gegenüber direkter

oder gestreuter Strahlung.

Achten Sie darauf,

(z.B. CNC-Fräser).

Vermeiden Sie die

3D-Druckmodul,

Druckbogen und

beheizten Bett

CNC-Modul

Lasermodul

1.5 Spezifikationen

Allgemein

Rahmen-Material
Konnektivität
Touchscreen
Software
Unterstützte Dateitypen
Unterstütztes Betriebssystem
Nennleistung

3D-Druck

Druckvolumen

Temperatur des beheizten Betts

Schicht-Auflösung
Temperatur der Düse
Durchmesser der Düse
Unterstützte Materialien

Aluminium-Legierungen
Wi-Fi, USB-Kabel, USB-Stick
5 Zoll TFT, Android-System
Snapmaker Luban und Software von Drittanbietern
.stl, .obj, .svg, .jpeg, .png, weitere Formate werden noch hinzugefügt
MacOS, Windows, Linux
320 W

A150: 160 x 160 x 145 mm
A250: 230 x 250 x 235 mm
A350: 320 x 350 x 330 mm
A150: Bis zu 110°C
A250: Bis zu 100°C
A350: Bis zu 80°C
50 - 300 Mikrometer
Bis zu 275°C
0,4 mm
PLA, ABS, TPU, holzbeschichtetes PLA, usw.

LASER-APERTUR

IEC 60825

Laser-Apertur

Aus dieser Apertur wird

Laserstrahlung emittiert.

Lasermodul

Laser

Arbeitsbereich

Laser
Wellenlänge
Sicherheitsklasse

Unterstützte Materialien

CNC

Arbeitsbereich

Schaftdurchmesser
Spindeldrehzahl
Unterstützte Materialien

A150: 160 x 160 mm
A250: 230 x 250 mm
A350: 320 x 350 mm

1.600 mW 450 nm Laserdiode
450 nm
Mit Lichtfilter entspricht die Laserklasse außerhalb des
mitgelieferten Gehäuses der Laserklasse 1.
Holz, Leder, Kunststoff, Stoff, Papier, nicht-transparentes Acryl, usw.

A150: 160 x 160 x 90 mm
A250: 230 x 250 x 180 mm
A350: 320 x 350 x 275 mm
0,5 mm - 6,35 mm (0,02 - 0,25 Zoll)

6.000 - 12.000 U/Min
Holz, Acryl, PCB, Kohlefaserplatten, Jade usw.

Hinweis: Design und Spezifikationen können ohne Vorankündigung geändert werden.

|

6

Schnellstartanleitung

|

7

Bevor Sie Beginnen

1.6 Teileliste

Gleichspannungs-Stromkabel x 1

Linear-Modul x 3

3D-Druckmodul x 1 Laser-Modul x 1

Touchscreen x 1

Touchscreen-Halter x 1

CNC-Modul x 1

Leistungsmodul x 1

Laserschutzbrille x 1

Zubehör für die

Halterung x 4

Schnellstartanleitung x 1

Gewölbte Halterung x 4

Wechselstrom-Netzkabel x 1

USB-Kabel x 1

CNC-Schutzbrille x 1

Filamenthalter-Winkel x 1 Filamenthalter-Achse x 1

Werkzeugbox x 1

Kabel zum

Werkzeugkopf x 1

Grundplatte x 1

Controller x 1

CNC-Fräsplattform x 1

Beheiztes Bett x 1

Plattform für Lasergravur/

Laserschneiden x 1

Druckbogen x 1

Filament x 1

Materialienbeutel x 1

|

8

Schnellstartanleitung

|

9

Bevor Sie Beginnen

Werkzeugbox

1.7 Videoanleitungen

Neben dieser Schnellstartanleitung erstellen wir auch Videoanleitungen. Lesen Sie diese Anleitung, um die
Montage abzuschließen, und wenn Sie Lust auf mehr haben, finden Sie in den Anleitungsvideos Tricks, die
nicht in dieser Anleitung enthalten sind. Besuchen Sie unsere Website bei https://support.snapmaker.com/hc/

en-us-> wählen Sie Snapmaker 2.0 -> Gehen Sie zur Videoanleitung.

M4 x 10 Zylinderkopf-

inbusschraube x 7

Flügelmutter x 4

Verteiler x 6 Kabelhalter x 1

Pinzetten x 1

Fuß x 4 + M4 x 10

Zylinderkopf-

inbusschraube x 4

M4 x 8 Schraube x

22

Bausatz für den heißen Endbereich x 1

Kabelbinder x 1

Kugelfräser x 1Flachfräser x 1

M4 x 70 Schraube x 4M4 x 30 Schraube x 4

ER11-Spannzange (Nur für 3,175
mm CNC-Fräser) x 1 + ER-Mutter

x 1

Stahlband-Einsteller (zur

Wartung) x 1

1.8 Verwendete Symbole

VORSICHT

HINWEIS

TIPPS

Die Missachtung dieser Art von Meldung kann zu Fehlfunktionen oder
Schäden am Gerät und zu Verletzungen der Benutzer führen.

Details, deren Sie sich während des gesamten Vorgangs bewusst sein sollten.

Tipps erleichtern Ihnen die Bedienung und bieten Ihnen zusätzliche Optionen.

Silikonstopfen x 8

Seitenschneider x 1

USB-Stick x 1

Spachtel x 1

17 mm Maulschlüssel x 1

14 mm Maulschlüssel x 1

Materialienbeutel

Schraubendreher x 1

Reinigungstuch x 1CNC-Material x 1 Laser-Material x 2 Kalibrierkarte x 2

Stellen Sie sicher, dass der markierte Teil in die richtige Richtung weist.

Ziehen Sie die Schrauben nicht an, wenn dieses Symbol erscheint. Ziehen
Sie die Schrauben immer dann an, wenn es nicht erscheint.

1.9 Bereiten Sie den Schraubendreher vor

Zur Montage des Geräts wird der Schraubendreherkopf H 2,5 verwendet. Die anderen Köpfe werden für Wartungsarbeiten

verwendet. Stellen Sie sicher, dass der Schraubendreherkopfhalter vor dem Gebrauch wieder in den Griff eingesetzt wurde.

|

10

Schnellstartanleitung

|

11

Geräte-Montage

GERÄTE-

MONTAGE

|

12

Schnellstartanleitung

|

13

Geräte-Montage

01

/10

Befestigen Sie die Füße an der Grundplatte.

02

/10

Befestigen Sie das beheizte Bett an einem der Linearmodule (Y-Achse).

Beheiztes Bett x 1

M4 x 10 Zylinderkopfinbusschraube x 4

Fuß x 4

Linear-Modul x 1

M4 x 8 Schraube x 4

Grundplatte x 1

Drücken Sie nicht auf das Stahlband.

|

14

Schnellstartanleitung

|

15

Geräte-Montage

03

/10

Befestigen Sie die Y-Achse an die Grundplatte.

04

/10

Befestigen Sie den Touchscreen-Halter an der Grundplatte.

Touchscreen-Halter x 1

M4 x 8 Schraube x 4

M4 x 8 Schraube x 2

Stellen Sie sicher, dass die Y-Achse genau in der Nut
der Grundplatte montiert ist.

|

16

Schnellstartanleitung

|

17

Geräte-Montage

05

/10

Befestigen Sie die Z-Achse an die Grundplatte.

06

/10

Bewegen Sie den Z-Achsen-Schieber nach oben und verbinden Sie
dann die X-Achse mit der Z-Achse.

Linear-Modul x 1

Linear-Modul x 1

M4 x 8 Schraube x 4

1

2

M4 x 8 Schraube x 4

|

18

Schnellstartanleitung

|

19

Geräte-Montage

07

/10

Befestigen Sie den Controller an der Z-Achse.

08

/10

Öffnen Sie die Staubstopfen und verbinden Sie dann die X-, Y-, Z-Achsen
und das beheizte Bett mit dem Controller.

Toolhead Add-on 1 Add-on 2

X-Achse

Y-Achse

Z-Achse

Add-on 3 Heated Bed Power

Beheiztes Bett

Screen

USB

Stellen Sie sicher, dass die Anschlüsse in die richtige Richtung weisen.

Controller x 1

|

20

M4 x 30 Schraube x 4

Die Staubstopfen sollen auf den
unbenutzten Anschlüssen sitzen.
Staubansammlungen können die
Leistung des Controllers ernsthaft
beeinträchtigen.

Schnellstartanleitung

|

21

Geräte-Montage

09

/10

Stellen Sie den Touchscreen in seinen Halter; verbinden Sie dann den
Touchscreen mit dem Controller.

10

/10

Schließen Sie die Kabel für das Leistungsmodul an.

Trennen oder verbinden Sie keine Kabel,
wenn das Gerät eingeschaltet ist.

Touchscreen x 1

Leistungsmodul x 1

Gleichspannungs-Stromkabel x 1

Wechselstrom-Netzkabel x 1

Vergewissern Sie sich, dass sich der
Netzschalter in der Aus-Position befindet.

|

22

Schnellstartanleitung

|

23

Geräte-Montage

Absolut erstaunlich!

Sie haben das Hauptgerät erfolgreich
montiert. Wählen Sie jetzt nur noch eine
Funktion aus, um die Montage abzuschließen
und Ihr erstes Projekt zu realisieren.

3D-Druck

SEITE 26 SEITE 42 SEITE 58

|

24

Lasergravieren

und -schneiden

CNC-Fräsen

Schnellstartanleitung

|

25

Bevor Sie Beginnen

3D-Druck

3.1 Montage

3.1.1 Montieren Sie den 3D-Drucker

3.1.2 Erstinbetriebnahme

3.2 Erste Schritte

3.2.1 Kalibrieren des Bettes

3.2.2 Filament Laden

3.3 Druck starten

3.3.1 Bereiten Sie die G-Code-Datei vor

3.3.2 Starten Sie Ihren ersten Druck

3.3.3 Entfernen Sie den Druck

|

Schnellstartanleitung

|

2726

3D-Druck

3.1.1 Montieren Sie den 3D-Drucker

Anleitungen & Abbildungen / Snapmaker

Befestigen Sie das 3D-Druckmodul am Schieber auf der X-Achse.

01

/04

02

/04

Verbinden Sie das 3D-Druckmodul mit dem Controller.

Kabel zum Werkzeugkopf x 1

3D-Druckmodul x 1 M4 x 8 Schraube x 4

Vergewissern Sie sich, dass sich der
Netzschalter in der Aus-Position befindet.

|

28

Schnellstartanleitung

|

29

3D-Druck

03

/04

Befestigen Sie die Filamenthalterung an die Z-Achse.

Filamenthalter-Achse x 1

Filamenthalter-Winkel x 1

1:1

M4 x 10

Zylinderkopf-

inbusschraube x 1

04

/04

Legen Sie den Druckbogen ein.

Stellen Sie sicher, dass das beheizte Bett frei von Verunreinigungen ist, bevor Sie den
Druckbogen einlegen.

Stellen Sie sicher, dass den Druckbogen perfekt auf dem beheizten Bett ausgerichtet ist.

M4 x 10 Zylinderkopfinbusschraube x 2

Druckbogen x 1

|

30

Schnellstartanleitung

|

31

3D-Druck

3.1.2 Erstinbetriebnahme

Anleitungen & Abbildungen / Snapmaker

Stecken Sie das Wechselstrom-Netzkabel in eine Steckdose. Schalten Sie das Gerät ein und folgen Sie den
Anweisungen auf dem Touchscreen: Lesen Sie die Bedingungen -> Benennen Sie das Gerät -> Verbinden Sie es
mit einem Wi-Fi-Netzwerk.

3.2.1 Kalibrieren des Bettes

Anleitungen & Abbildungen / Snapmaker

Wie es funktioniert: Automatische Nivellierung

Das 3D-Druckmodul führt ein Nivellierungsverfahren durch, wobei der Sensor den Abstand zwischen der Düse
und dem beheizten Bett an bestimmten Punkten misst. Die Bewegungen des Extruders werden so eingestellt,
dass sich die Düse und das beheizte Bett während des gesamten Druckvorgangs in einem optimalen Abstand
befinden.

Es wird empfohlen, nach dem Neustart Ihres Gerätes 5 Sekunden zu warten.

Überspringen Sie diesen
Schritt, wenn Sie die
Erstinbetriebnahme
abgeschlossen haben. Falls
Sie die obigen Einstellungen
ändern müssen, streichen
Sie auf der Startseite des
Touchscreen nach links ->
wählen Sie Einstellungen ->
tippen Sie auf Wi-Fi oder Über
das Gerät wie erforderlich.

Die erste Anleitung, die
Ihnen den Start erleichtert,
erscheint nur einmal. Wenn
Sie sie erneut ansehen
müssen, streichen Sie auf der
Startseite des Touchscreens
nach links -> wählen Sie

Einstellungen -> tippen Sie auf
Anleitungen.

Wie es funktioniert: Einstellen des Z-Ausgleiches

Z-Ausgleich ist der Abstand zwischen der Düsenspitze und der Druckfläche. Bei der Einstellung des
Z-Ausgleiches wird die Höhe der Düse in kleinen Schrittweiten angepasst. Ein korrekter Wert vom Z-Ausgleich
hilft sicherzustellen, dass die erste Schicht Ihres Drucks auf dem Druckbogen haftet.

0,1 mm

Filament

Druckbogen

Zu Niedrig Zu Hoch

|

32

Schnellstartanleitung

|

33

3D-Druck

Der Nivellierungsvorgang

1. Führen Sie das automatische Nivellierungsverfahren auf dem Touchscreen aus.

2. Legen Sie die Kalibrierkarte oder ein Stück A4-Papier zwischen die Düse und das beheizte Bett und
kalibrieren Sie den Z-Ausgleich für den letzten Punkt manuell.

3.2.2 Filament Laden

Anleitungen & Abbildungen / Snapmaker

Wie es funktioniert: Laden von Filamenten

Der Motor treibt das Filament in den Extruder, wo das Filament durch die Düse extrudiert wird, nachdem es
vom beheizten Block erhitzt wird.

3. Stellen Sie die Höhe der Düse weiterhin anhand der Auf und Nach unten Tasten, bis Sie einen leichten
Widerstand beim Herausziehen der Kalibrierkarte spüren. Die Kalibrierkarte sollte sich zerknittern, wenn Sie sie
nach vorne schieben. Tippen Sie auf Speichern um die Kalibrierungseinstellungen zu speichern.

Leichter Widerstand

Filament Laden

1. Hängen Sie das mitgelieferte PLA-Filament über die Filamenthalterung. Schneiden Sie das Biegeende des
Filaments mit dem Seitenschneider ab und führen Sie das Filament dann in das 3D-Druckmodul ein.

Zerknitterte Kalibrierkarte

|

34

Schnellstartanleitung

|

35

3D-Druck

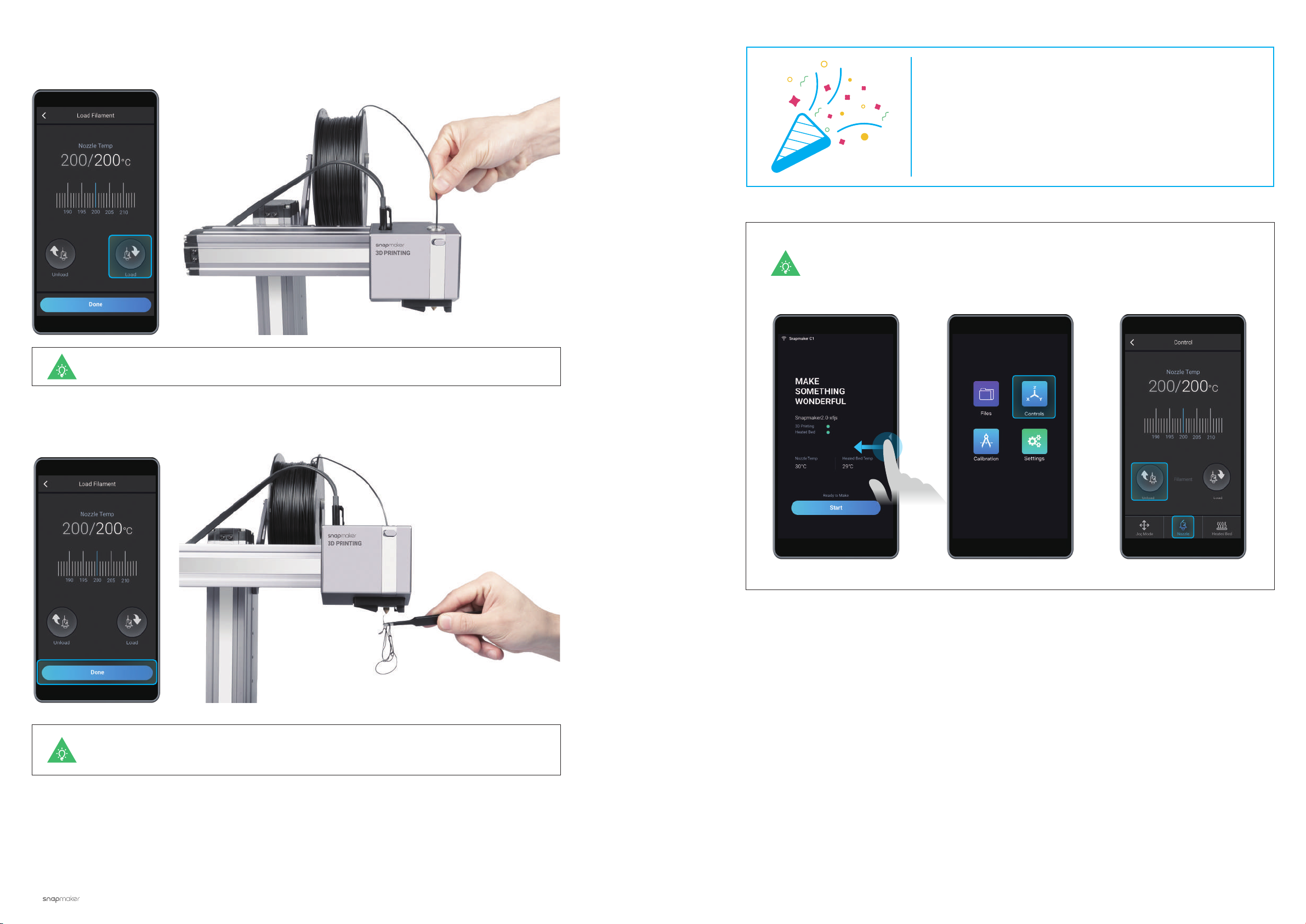

2. Tippen Sie auf Start auf der Filament Laden Anzeige. Nachdem die Temperatur die Zieltemperatur erreicht
hat, tippen Sie auf Laden und drücken Sie dann das Filament vorsichtig in das 3D-Druckmodul, bis Sie spüren,
wie der Motor das Filament einzieht.

Herzlichen Glückwunsch!

Sie sind jetzt bereit zum Drucken. Bitte fahren
Sie mit der Erstellung der G-Code-Datei fort.

Wenn Sie das Filament wechseln müssen, wählen Sie Kontrolle und Düse. Nachdem die
Temperatur die Zieltemperatur erreicht hat, tippen Sie auf Entladen und ziehen Sie das
Filament aus dem Modul heraus.

Sie können die Düsentemperatur ändern, indem Sie die Maßstabsleiste verschieben.

3. Reinigen Sie die Düse mit der Pinzette und tippen Sie auf Fertig.

Falls kein Filament aus der Düse austritt, tippen Sie nicht auf Fertig bis Sie die obigen
Schritte wiederholen und das Filament erfolgreich extrudiert wird.

|

36

Schnellstartanleitung

|

37

3D-Druck

3.3.1 Bereiten Sie die G-Code-Datei vor

Anleitungen & Abbildungen / Snapmaker

1. Installieren Sie die Software und schließen Sie die Erstinbetriebnahme ab
Laden Sie unsere Snapmaker Luban-Software herunter von https://www.snapmaker.com/download und
installieren Sie sie. Stellen Sie dann eine Verbindung zu einem Wi-Fi-Netzwerk her: Gehen Sie zu Arbeitsbereich

-> Verbindung -> Wählen Sie Wi-Fi -> Tippen Sie auf -> Wählen Sie Ihr Gerät aus -> Tippen Sie auf

Öffnen -> Tippen Sie auf Ja auf dem Touchscreen.

2. Erstellen Sie die G-Code-Datei und senden Sie sie an das Gerät

① Laden Sie die Testdatei -> ② Verwenden Sie die speziell für die Testdatei kon󽗉gurierten
Standardeinstellungen -> ③ Erstellen Sie die G-Code-Datei -> ④ Laden Sie den G-Code in den Arbeitsbereich

-> ⑤ Senden Sie den G-Code über Wi-Fi an das Gerät.

Sie können auch Ihre eigenen Dateien hochladen, indem Sie auf Datei öffnen klicken und die
Dateieinstellungen konfigurieren. Detaillierte Anweisungen finden Sie in unserem Online­Benutzerhandbuch.

2

3.3.2 Starten Sie Ihren ersten Druck

Anleitungen & Abbildungen / Snapmaker

Nachdem Sie die G-Code-Datei erhalten
haben, tippen Sie auf Ja und Start auf
dem Touchscreen, um den Druck zu
starten. Die erste Schicht des Drucks
ist der Schlüssel zum Erfolg des
Drucks. Um Schäden zu vermeiden,
empfehlen wir Ihnen, Ihren Druck im
Auge zu behalten, vor allem während
des Drucks der ersten Schicht.

Wenn Sie Einstellungen
anpassen müssen,
können Sie entweder
vor dem Drucken
auf Einstellungen
anpassen tippen
oder auf der Druck­Fortschrittsanzeige
nach links streichen.

2

1

Per Wi-Fi gesendete Dateien finden Sie auf dem Touchscreen: Dateien > Lokal.

Sie können die G-Code-Dateien auch über den USB-Stick an das Gerät senden. Klicken Sie auf
G-Code in Datei exportieren im Snapmaker Luban und speichern Sie sie auf dem USB-Stick.
Legen Sie dann den USB-Stick in den Controller ein und wählen Sie Dateien > USB auf dem
Touchscreen.

Im Falle einer schlechten Haftung, streichen Sie auf der Druck-Fortschrittsanzeige nach links und versuchen
Sie den Z-Ausgleich einzustellen. Sie können auch versuchen, das beheizte Bett erneut zu nivellieren, indem Sie
Kalibrierung auswählen. Stellen Sie sicher, dass die Düsenspitze sauber ist, bevor Sie das Bett kalibrieren.

3

4

5

|

38

Schnellstartanleitung

|

39

3D-Druck

3.3.3 Entfernen Sie den Druck

Anleitungen & Abbildungen / Snapmaker

Warten Sie, bis sich die Temperaturen der Düse und des beheizten Betts auf Raumtemperatur abgekühlt haben
(wird auf dem Touchscreen angezeigt). Entfernen Sie den Druckbogen vom beheizten Bett und biegen Sie ihn
leicht.

Die Düse und das beheizte Bett sind unmittelbar nach dem Druck immer noch extrem heiß.

Nehmen Sie den Druckbogen vom beheizten Bett ab und legen Sie ihn auf eine stabile und
ebene Fläche. Sie können auch den Spachtel verwenden, um den Druckbogen zu entfernen.

Der Spachtel ist scharf.

Wiederherstellung bei Filamentabbruch und nach Stromausfall

Ihr Drucker unterstützt die Wiederherstellung bei Filamentabbruch und nach Stromausfall, so dass Sie sich
keine Sorgen mehr über die Wiederaufnahme des Druckens machen müssen. Wenn das Filament aufgebraucht
ist, tippen Sie auf Bereit zum Laden und laden Sie ein neues Filament, um den Druck fortzusetzen. Im Falle
einer Stromunterbrechung tippen Sie auf Wiederherstellen, um den Druck nach Wiederherstellung der
Stromversorgung wieder aufzunehmen.

Teilen!

Teilen Sie Ihre Ausdrucke in
unserer Facebook-Gruppe
und unserem Forum.

|

40

Schnellstartanleitung

|

41

Lasergravieren und -schneiden

Lasergravieren und

-schneiden

4.1 Montage

4.1.1 Montieren Sie den Laser-Gravierer und -Schneider

4.1.2 Erstinbetriebnahme

4.2 Erste Schritte

4.2.1 Messen Sie die Brennweite

4.2.2 Kalibrieren Sie die Kamera

4.2.3 Befestigen des Materials

4.3 Bereiten Sie die G-Code-Datei vor und
beginnen Sie mit dem Schneiden

|

42

Schnellstartanleitung

|

43

Lasergravieren und -schneiden

4.1.1 Montieren Sie den Laser-Gravierer und

-Schneider

Anleitungen & Abbildungen / Snapmaker

Befestigen Sie das Lasermodul an dem Schieber auf der X-Achse.

01

/03

02

/03

Verbinden Sie das Lasermodul mit dem Controller.

Kabel zum Werkzeugkopf x 1

Laser-Modul x 1 M4 x 8 Schraube x 4

Vergewissern Sie sich, dass sich der
Netzschalter in der Aus-Position befindet.

|

44

Schnellstartanleitung

|

45

Lasergravieren und -schneiden

03

/03

Befestigen Sie die Plattform für Lasergravur/Laserschneiden an der
Plattform.

1:1

M4 x 10 Zylinderkopfinbusschraube x 4

4.1.2 Erstinbetriebnahme

Anleitungen & Abbildungen / Snapmaker

Stecken Sie das Wechselstrom-Netzkabel in eine Steckdose. Schalten Sie das Gerät ein und
folgen Sie den Anweisungen auf dem Touchscreen: Lesen Sie die Bedingungen -> Benennen
Sie das Gerät -> Verbinden Sie es mit einem Wi-Fi-Netzwerk.

Plattform für Lasergravur/Laserschneiden x 1

Es wird empfohlen, nach dem Neustart Ihres Gerätes 5 Sekunden zu warten.

Überspringen Sie diesen
Schritt, wenn Sie die
Erstinbetriebnahme
abgeschlossen haben. Falls
Sie die obigen Einstellungen
ändern müssen, streichen
Sie auf der Startseite des
Touchscreen nach links ->
wählen Sie Einstellungen ->
tippen Sie auf Wi-Fi oder Über
das Gerät wie erforderlich.

Die erste Anleitung, die
Ihnen den Start erleichtert,
erscheint nur einmal.
Wenn Sie es erneut starten
müssen, streichen Sie auf der
Startseite des Touchscreens
nach links -> wählen Sie

Einstellungen -> tippen Sie auf
Anleitungen.

|

46

Schnellstartanleitung

|

47

Lasergravieren und -schneiden

4.2.1 Messen Sie die Brennweite

Anleitungen & Abbildungen / Snapmaker

Wie es funktioniert: Brennpunkt

Das beste Fokussierungsergebnis kann nur erzielt werden, wenn der Brennpunkt während des Gravierens oder
Schneidens direkt auf der Oberfläche des Materials liegt.

Wie es funktioniert: Arbeitsursprung

Finden Sie heraus, wo das Gravieren/Schneiden stattfinden wird, indem Sie den Arbeitsursprung festlegen.
Der Arbeitsursprung entspricht dem (0, 0) Koordinatenursprung in der Software.

Perfekt

Zu Weit

Zu Nahe

Wie es funktioniert: Brennweite

Das Gerät graviert ein paar Linien auf verschiedenen Höhen und ermittelt den optimalen Abstand zwischen
dem Lasermodul und der Materialoberfläche. Dieser optimale Abstand wird als Brennweite verwendet. Sie
müssen nur die Dicken der verschiedenen Materialien auf dem Touchscreen einstellen, und das Gerät stellt
sich automatisch so ein, dass die Brennweite konstant bleibt.

Wie wird die Brennweite gemessen

1. Legen Sie das bereitgestellte Material auf die Plattform für Lasergravur/Laserschneiden. Sichern Sie es mit
den Silikonstopfen.

|

48

Schnellstartanleitung

|

49

Lasergravieren und -schneiden

2. Stellen Sie die Dicke des Materials ein (1,5 mm) und tippen Sie auf Speichern.

4. Tippen Sie auf X-, X+, Y-, oder Y+ um den Laserpunkt zum Arbeitsursprung zu bewegen, und tippen Sie
dann auf Arbeitsursprung einstellen und Ausführungsgrenze um zu überprüfen, ob der Arbeitsursprung
ordnungsgemäß ist. Falls nicht, setzen Sie den Arbeitsursprung zurück und führen Sie die Ausführungsgrenze
erneut aus.

Falls das Lasermodul Geräteteile berührt, schalten Sie das Gerät sofort aus.

3. Tippen Sie auf X-, X+, Y-, Y+, Z-, oder Z+ um das Lasermodul zu bewegen. Nachdem die Objektivhülse
der Laserkamera die Oberfläche des Materials leicht berührt hat, tippen Sie auf Weiter. Setzen Sie die
Laserschutzbrille auf, bevor Sie den Arbeitsursprung einstellen.

5. Tippen Sie auf Start, und das Gerät fokussiert automatisch.

Sollten Sie die Brennweite neu messen müssen, finden Sie in unserem Online-Benutzerhandbuch
detaillierte Anweisungen.

|

50

Schnellstartanleitung

|

51

Lasergravieren und -schneiden

4.2.2 Kalibrieren Sie die Kamera

Anleitungen & Abbildungen / Snapmaker

1. Entfernen Sie das zu
gravierende Material. Legen Sie ein
Stück leeres weißes Papier (nicht
weniger als 150 mm x 150 mm)
auf die Mitte der Plattform für
Lasergravur/Laserschneiden und
befestigen Sie es.

4.2.3 Befestigen des Materials

Anleitungen & Abbildungen / Snapmaker

Entfernen Sie das gravierte Papier und befestigen Sie dann ein weiteres bereitgestelltes Material in der Mitte
der Plattform für Lasergravur/Laserschneiden.

Sie können Materialien auch mit anderen Werkzeugen befestigen.

2. Tippen Sie auf Start, und das Gerät wird das eingravierte Quadrat zur Kalibrierung der Kamera verwenden.

Wenn Sie das Lasermodul von der X-Achse entfernt hatten oder das Gerät wieder zusammengebaut
haben, kalibrieren Sie bitte die Kamera neu: Streichen Sie auf der Startseite des Touchscreens nach links

-> wählen Sie Einstellungen -> tippen Sie auf Laser -> tippen Sie auf Kamerakalibrierung.

Falls Sie dicke Materialien befestigen müssen, lesen Sie 5.2.1 Befestigen des Materials.

Stellen Sie sicher, dass das Klemmenset keine Geräteteile berührt.

|

52

Schnellstartanleitung

|

53

Lasergravieren und -schneiden

4.3 Bereiten Sie die G-Code-Datei vor und beginnen
Sie mit dem Schneiden

Anleitungen & Abbildungen / Snapmaker

1. Laden Sie unsere Snapmaker Luban-Software herunter von https://www.snapmaker.com/download und
installieren Sie sie. Stellen Sie dann eine Verbindung zu einem Wi-Fi-Netzwerk her: Gehen Sie zu Arbeitsbereich

-> Verbindung -> Wählen Sie Wi-Fi -> Tippen Sie auf -> Wählen Sie Ihr Gerät aus -> Tippen Sie auf

Öffnen -> Tippen Sie auf Ja auf dem Touchscreen

2. Klicken Sie auf Kameraerfassung im Laser G-Code Generator und klicken Sie dann auf Start. Warten
Sie, bis das Gerät Fotos aufnimmt und sie zu einem Plattform-Panorama zusammenfügt, und klicken Sie auf

Bestätigen.

.

Wenn die Ränder des aufgenommenen Bildes nicht ausgerichtet sind, klicken Sie auf
Kalibrierung um die Kamera manuell zu kalibrieren.

Zoomen Sie in das Bild hinein und verschieben Sie die Linien, bis sie perfekt mit dem Quadrat
übereinstimmen. Klicken Sie auf Bestätigen -> Anwenden um das fertige Bild zu betrachten.

Klicken Sie auf Bestätigen und das fertige Bild wird in den Quadranten im Koordinatensystem
geladen. Wiederholen Sie die obigen Schritte, wenn die Ränder des aufgenommenen Bildes
immer noch nicht ausgerichtet sind.

|

54

Schnellstartanleitung

|

55

Lasergravieren und -schneiden

3. ① Ö󽗈nen Sie die Testdatei von der
aufgenommenen Plattform, an der der Schnitt statt󽗉nden soll -> ③ Klicken Sie auf Prozess nach dem
Kon󽗉gurieren der Einstellungen im Bereich Kon󽗉gurationen -> ④ Verwenden Sie die speziell für die
Testdatei kon󽗉gurierten Standardeinstellungen -> ⑤ Erstellen Sie die G-Code-Datei -> ⑥ Laden Sie den

G-Code auf den

Sie können auch Ihre eigenen Dateien hochladen, indem Sie auf Datei öffnen im Editor klicken
und die Dateieinstellungen konfigurieren.

Arbeitsbereich

Fall-Bibliothek

-> ⑦ Stellen Sie die Materialdicke ein -> ⑧

-> ② Ziehen Sie das Bild an die Stelle auf der

Klicken Sie auf Ausführen

2

3

4. Entfernen Sie das fertige Werkstück und schließen Sie die Montage ab.

.

4

Teilen!

1

8

7

Sie können auch mit dem Gravieren/Schneiden beginnen, indem Sie den USB-Stick verwenden,
eine Verbindung mit dem USB-Kabel herstellen oder G-Code-Dateien über Wi-Fi senden; in
diesem Fall müssen Sie den Arbeitsursprung selbst einstellen. Detaillierte Anweisungen finden
Sie in unserem Online-Benutzerhandbuch.

Teilen Sie Ihr fertiges
Werkstück in unserer

5

6

Facebook-Gruppe und
unserem Forum.

|

56

Schnellstartanleitung

|

57

CNC-Fräsen

CNC-Fräsen

5.1 Montage

5.1.1 Montage des CNC-Fräsers

5.1.2 Erstinbetriebnahme

5.2 Erste Schritte

5.2.1 Befestigen des Materials

5.2.2 Montieren Sie den Fräser

5.3 Beginnen Sie das Fräsen

5.3.1 Bereiten Sie die G-Code-Datei vor

5.3.2 Stellen Sie den Arbeitsursprung ein und
beginnen Sie mit dem Fräsen

5.3.3 Reinigen Sie das fertige Werkstück

|

58

Schnellstartanleitung

|

59

CNC-Fräsen

5.1.1 Montage des CNC-Fräsers

Anleitungen & Abbildungen / Snapmaker

Befestigen Sie das CNC-Modul am Schieber auf der X-Achse.

01

/03

02

/03

Verbinden Sie das CNC-Modul mit dem Controller.

Kabel zum Werkzeugkopf x 1

CNC-Modul x 1

M4 x 8 Schraube x 4

Vergewissern Sie sich, dass sich der
Netzschalter in der Aus-Position befindet.

|

60

Schnellstartanleitung

|

61

CNC-Fräsen

03

/03

Befestigen Sie die CNC-Fräsplattform an der Plattform.

1:1

M4 x 10 Zylinderkopfinbusschraube x 4

5.1.2 Erstinbetriebnahme

Anleitungen & Abbildungen / Snapmaker

Stecken Sie das Wechselstrom-Netzkabel in eine Steckdose. Schalten Sie das Gerät ein und folgen Sie den
Anweisungen auf dem Touchscreen: Lesen Sie die Bedingungen -> Benennen Sie das Gerät -> Verbinden Sie es
mit einem Wi-Fi-Netzwerk.

CNC-Fräsplattform x 1

Es wird empfohlen, nach dem Neustart Ihres Gerätes 5 Sekunden zu warten.

Überspringen Sie diesen Schritt,
wenn Sie die Erstinbetriebnahme
abgeschlossen haben. Falls Sie
die obigen Einstellungen ändern
müssen, streichen Sie auf der
Startseite des Touchscreen nach
links -> wählen Sie Einstellungen

-> tippen Sie auf Wi-Fi oder Über
das Gerät wie erforderlich.

Die erste Anleitung, die Ihnen
den Start erleichtert, erscheint
nur einmal. Wenn Sie es erneut
starten müssen, streichen Sie auf
der Startseite des Touchscreens
nach links -> wählen Sie

Einstellungen -> tippen Sie auf
Anleitungen.

|

62

Schnellstartanleitung

|

63

CNC-Fräsen

5.2.1 Befestigen des Materials

Anleitungen & Abbildungen / Snapmaker

1. Legen Sie das bereitgestellte Material auf die Mitte der CNC-Fräsplattform.

Schrauben Sie die Schrauben nicht bis zum Anschlag durch die CNC-Fräsplattform hindurch.

Stellen Sie sicher, dass das Klemmenset keine Geräteteile berührt.

2. Bringen Sie das Klemmenset an der CNC-Fräsplattform an, und befestigen Sie dann das Material durch
Verschrauben der Flügelmuttern.

Die Größe des von uns bereitgestellten Modells beträgt 43,8 x 50,2 mm. Stellen Sie sicher,
dass das Klemmenset die Bewegung des CNC-Fräsers nicht behindert.

M4 x 70 Schraube

Flügelmutter
Zubehör für die

Halterung

Gewölbte
Halterung

Alle drei Schlitze können wie abgebildet zur Befestigung des Materials verwendet werden.

|

64

Schnellstartanleitung

|

65

CNC-Fräsen

5.2.2 Montieren Sie den CNC-Fräser

Anleitungen & Abbildungen / Snapmaker

Wie es funktioniert: CNC-Fräser-Verwendung

Der Flachfräser wird normalerweise zum Schlitzen oder Schneiden von Materialien in eine ebene Oberfläche
verwendet.

2. 2.Setzen Sie die CNC-Schutzbrille auf. Setzen Sie den CNC-Fräser in die ER11-Spannzange ein (für unser
bereitgestelltes Modell ist ein Flachfräser erforderlich). Drücken Sie den CNC-Fräser weiter, bis sein Anschlag
die Hülse der ER11-Spannzange berührt.

Gehen Sie vorsichtig mit den CNC-Fräsern um und bewahren Sie sie außerhalb der
Reichweite von Kindern auf.

3. Schrauben Sie die gesamte Einheit so fest wie möglich auf den Schaft und ziehen Sie dann die ER11-Mutter
mit den Maulschlüsseln vollständig fest.

Der Kugelfräser wird typischerweise zum Fräsen von Materialien in eine gekrümmte Oberfläche verwendet.

Montieren des CNC-Fräsers

1. Führen Sie die ER11-Spannzange schräg in die ER11-Mutter ein, bis sie einrastet.

ER-Mutter

ER11-Spannzange (Die mitgelieferte
Spannzange ist nur für 3,175 mm CNC­Fräser vorgesehen)

17 mm Maulschlüssel 14 mm Maulschlüssel

Herzlichen Glückwunsch!

Sie sind jetzt bereit zum Drucken. Bitte fahren
Sie mit der Erstellung der G-Code-Datei fort.

|

66

Schnellstartanleitung

|

67

CNC-Fräsen

5.3.1 Bereiten Sie die G-Code-Datei vor

Anleitungen & Abbildungen / Snapmaker

1. Installieren Sie die Software und schließen Sie die Erstinbetriebnahme ab
Laden Sie unsere Snapmaker Luban-Software herunter von https://www.snapmaker.com/download und

installieren Sie sie. Stellen Sie dann eine Verbindung zu einem Wi-Fi-Netzwerk her: Gehen Sie zu Arbeitsbereich

-> Verbindung -> Wählen Sie Wi-Fi -> Tippen Sie auf -> Wählen Sie Ihr Gerät aus -> Tippen Sie auf

Öffnen -> Tippen Sie auf Ja auf dem Touchscreen.

2. Erstellen Sie die G-Code-Datei und senden Sie sie an das Gerät

① Ö󽗈nen Sie die Testdatei von der
Einstellungen im Bereich Kon󽗉gurationen -> ③ Verwenden Sie die speziell für die Testdatei kon󽗉gurierten
Standardeinstellungen -> ④ Erstellen Sie die G-Code-Datei -> ⑤ Speichern Sie den G-Code auf den

Arbeitsbereich

-> ⑥ Senden Sie den G-Code via Wi-Fi an das Gerät.

Fall-Bibliothek

-> ② Klicken Sie auf Prozess nach dem Kon󽗉gurieren der

5.3.2 Stellen Sie den Arbeitsursprung ein und
beginnen Sie mit dem Fräsen

Anleitungen & Abbildungen / Snapmaker

Wie es funktioniert: Arbeitsursprung

Ermitteln Sie, wo das Fräsen stattfinden wird, indem Sie den Arbeitsursprung festlegen. Der Arbeitsursprung
entspricht dem (0, 0) Koordinatenursprung in der Software.

Sie können auch Ihre eigenen Dateien hochladen, indem Sie auf Datei öffnen im Editor klicken und
die Dateieinstellungen konfigurieren.

2

1

3

4

5

6

Per Wi-Fi gesendete Dateien finden Sie auf dem Touchscreen: Dateien > Lokal.

Sie können die G-Code-Dateien auch über den USB-Stick an das Gerät senden. Klicken Sie im Snapmaker
Luban auf G-Code in Datei exportieren und speichern Sie ihn auf dem USB-Stick, stecken Sie dann den
USB-Stick in den Controller ein und wählen Sie auf dem Touchscreen Dateien > USB aus.

|

68

Schnellstartanleitung

|

69

CNC-Fräsen

Wie Sie den Arbeitsursprung festlegen

1. Nachdem Sie die G-Code-Datei erhalten haben, tippen Sie auf Ja und Weiter auf dem Touchscreen, um die
Anzeige Arbeitsursprung einstellen aufzurufen.

3. Legen Sie die Kalibrierkarte oder ein Stück A4-Papier zwischen den CNC-Fräser und das Material. Stellen
Sie die Höhe des CNC-Fräsers mit Hilfe der Tasten Z- oder Z+ so lange ein, bis Sie beim Herausziehen der
Kalibrierkarte einen leichten Widerstand spüren und sie beim Vorwärtsschieben zerknittern sollte. Tippen Sie
auf Arbeitsursprung einstellen.

Leichter

Widerstand

Zerknitterte

Kalibrierkarte

0,1 mm

Falls Sie Einstellungen anpassen müssen, können Sie entweder auf Einstellungen anpassen auf der
Anzeige Vorschau tippen oder streichen Sie auf der Fortschrittsanzeige des Fräsens nach links.

2. Tippen Sie auf X-, X+, Y-, Y+, Z-, oder Z+ um den CNC-Fräser dorthin zu bewegen, wo der Arbeitsursprung
sein wird (In diesem Fall setzen wir in der Software das Zentrum des Bildes als Koordinatenursprung). Der
CNC-Fräser sollte jetzt ca. 5 mm vom Material entfernt sein.

4. Tippen Sie auf Z+, um den CNC-Fräser anzuheben, bis er sich über dem Klemmenset befindet, und tippen Sie
dann auf Ausführungsgrenze, um zu prüfen, ob der Arbeitsursprung korrekt ist. Wenn ein Teil der vom CNC­Fräser gezogenen Begrenzung außerhalb des Materials liegt oder wenn der CNC-Fräser auf Teile des Gerätes
stößt, setzen Sie den Arbeitsursprung zurück und führen Sie die Begrenzung erneut aus.

Falls Sie die Begrenzung mit dem CNC-Fräser über dem Klemmenset ausgeführt haben,
können Sie den CNC-Fräser absenken, um die Ausführungsgrenze erneut auszuführen.

Wenn der CNC-Fräser Geräteteile berührt, schalten Sie das Gerät sofort aus und prüfen Sie,
ob der CNC-Fräser beschädigt ist. Wenn ja, ersetzen Sie den CNC-Fräser.

5 mm

5. Tippen Sie auf Start, um mit dem Fräsen zu beginnen.

|

70

Schnellstartanleitung

|

71

CNC-Fräsen

5.3.3 Reinigen Sie das fertige Werkstück und das
Gerät

Anleitungen & Abbildungen / Snapmaker

1. Entfernen Sie das Klemmenset von der CNC-Fräsplattform.

2. Reinigen Sie das fertige Werkstück und das Gerät mit einem Staubsauger und entfernen Sie dann das
fertige Werkstück mit dem Seitenschneider.

Teilen!

Teilen Sie Ihr fertiges
Werkstück in unserer
Facebook-Gruppe und
unserem Forum.

|

72

Schnellstartanleitung

|

73

3D-Druck

Bevor Sie Beginnen

|

74

Bevor Sie Beginnen

1.1 Teileliste

SCHNELLSTARTANLEITUNG

|

Gehäuse

A150

Etwas Wunderbares Schaffen

Schnellstartanleitung

24 Träger A150-1

24 Träger A150-2

× 1

× 3

× 3

24 Träger A150-3 Hall-Schalter

× 1

Kabelklemme

× 20

M4 Flügelmutter

M4 × 20 Zylinderkopf-

inbusschraube

× 16

Schlauchklemme

mit Gri󽗈stück

× 1

× 4

Schnappbuchse

M4 × 12

Rundkop󽗉nbusschraube

× 24

× 1

Fronttür

× 1

Seitentür

× 1

24 Träger A150-1 Gehäusekonverter

48CA Träger A150-1-Links

48CA Träger A150-1-Rechts

× 1

× 1

× 1

M4 × 28 Zylinderkurzkop󽗉nbusschraube

M4 × 35 Zylinderkop󽗉nbusschraube

Entlüfterschlauch (2 m × 0,075 m)

× 4

× 32

× 1

Hinteres Paneel

80 × 20 Entlüfter

× 1

Entlüfterschlauch Anschluss

× 1

× 1

Touchscreen-Halter

Fußhalterung

× 4

× 1

Seitenpaneel

Oberes Paneel

× 1

× 1

48CA Träger A150-2

|

76

× 2

SMH-Verlängerungskabel

× 1

LED-Streifen-Kabel

× 2

H2,0

Inbusschlüssel

× 1

H2,5

Inbusschlüssel

Schnellstartanleitung

× 1

|

77

Bevor Sie Beginnen

1.2 Haftungsausschluss

Lesen Sie das Handbuch von diesem Produkt sorgfältig durch, um den Inhalt zu verstehen. Nichtbeachtung des Handbuchs
kann zu Verletzungen, minderwertigen Ergebnissen oder Schäden an den Snapmaker-Produkten führen. Vergewissern Sie
sich stets, dass jeder, der dieses Produkt verwendet, den Inhalt dieses Handbuchs kennt und zur optimalen Verwendung
versteht. Die Bedingungen oder Methoden für den Zusammenbau, die Handhabung, die Lagerung, die Verwendung, die
Wartung oder die Entsorgung dieses Produkts liegen außerhalb unserer Kontrolle. Aus diesem Grund übernehmen wir
keine Verantwortung und lehnen ausdrücklich die Haftung für Verluste, Verletzungen, Schäden oder Kosten ab, die sich aus
fehlerhafter Montage, Handhabung, Lagerung, Verwendung, Wartung oder Entsorgung dieses Produkts ergeben oder in
irgendeiner Weise damit zusammenhängen.
Die in diesem Dokument enthaltenen Informationen entstammen Quellen, die wir als zuverlässig betrachten. Die
Informationen werden jedoch ohne jegliche Garantie, weder ausdrücklich noch stillschweigend, bezüglich ihrer Korrektheit
zur Verfügung gestellt.

1.3 Sicherheit

Bewegen Sie das Gehäuse nicht mit einem Gerät im Inneren.

  Vermeiden Sie scharfe Kanten beim Umgang mit den Acrylplatten, Aluminiumbalken und Türgriffen.

  Vermeiden Sie Stöße zwischen den Acrylplatten und anderen harten Gegenständen. Scharfe Kanten der

gebrochenen Akrylplatte können Verletzungen des menschlichen Körpers verursachen.

  Platzieren Sie das Leistungsmodul nicht innerhalb des Gehäuses, wenn Sie das Gerät verwenden.

  Legen Sie keine schweren Gegenstände auf das Gehäuse, da es eine geringe Tragfähigkeit hat.

  Das Aufhängen von Gegenständen an den Türen des Gehäuses kann die Türschieber und die Acrylplatten

  beschädigen oder zerbrechen.

  Stellen Sie keine Gegenstände oder Körperteile in den Entlüfter, wenn das Gehäuse in Betrieb ist.

  Achten Sie darauf, die Kabel von den Blättern des Entlüfters fernzuhalten, um Schäden an den LED-Streifen,

  dem Entlüfter und anderen Teilen des Gehäuses zu vermeiden.

Drehen Sie die Gehäuseteile vertikal bis zu einem gewissen Grad, wie gezeigt.

Drehen Sie die Gehäuseteile wie gezeigt horizontal, bis zu einem gewissen Grad.

1.6 Vorbereitungen

1.6.1 Stellen Sie einen Schraubendreher bereit

Es wird empfohlen, für die Gehäusemontage den mit dem Gerät gelieferten Multi-Bit-Schraubendreher zu
verwenden. Stellen Sie sicher, dass der Schraubendreher-Einsatzhalter vor dem Gebrauch wieder in den Griff
eingesetzt wurde.

1.4 Videoanleitung

Wir bieten sowohl die Videoanleitung als auch die Schnellstartanleitung, um Ihnen den Einstieg zu erleichtern.
Sie können entweder diese Schnellstartanleitung lesen, um das Gehäuse aufzubauen, oder sich das
Anleitungsvideo bei https://snapmaker.com/document ansehen.

1.5 Verwendete Symbole

VORSICHT

HINWEIS

TIPPS

Die Missachtung dieser Art von Meldung kann zu Fehlfunktionen oder
Schäden am Gerät und zu Verletzungen der Benutzer führen.

Details, deren Sie sich während des gesamten Vorgangs bewusst sein sollten.

Tipps erleichtern Ihnen die Bedienung und bieten Ihnen zusätzliche Optionen.

Stellen Sie sicher, dass der markierte Teil in die richtige Richtung weist.

Ziehen Sie die Schrauben nicht an, wenn dieses Symbol erscheint. Ziehen
Sie die Schrauben immer dann an, wenn es nicht erscheint.

Ziehen Sie die Schrauben, die in den vorherigen Schritten lose angebracht
wurden, fest.

Wenn der Multi-Bit-Schraubendreher nicht verfügbar ist, verwenden Sie bitte den mit dem Gehäuse
mitgelieferten H2,5 Inbusschlüssel.

1.6.2 Bereiten Sie das Gerät vor

(1) Abtrennen der Filamenthalterung

• Wenn das Filament in das 3D-Druckmodul eingefügt wurde, befolgen Sie Abschnitt 3.2.2 „Filament Laden“
in der Geräte-Schnellstartanleitung, um das Filament zu entladen. Danach nehmen Sie das Filament von der
Filamenthalterung ab und bewahren Sie es ordnungsgemäß auf.

• Lösen Sie die Filamenthalterung vom Gerät ab und bewahren Sie sie zusammen mit anderen Gehäuseteilen
auf. Die Filamenthalterung wird im nachfolgenden Montageprozess verwendet.

|

78

Schnellstartanleitung

|

79

Bevor Sie Beginnen

(2) Nehmen Sie den Touchscreen ab

• Schalten Sie den Strom aus und trennen Sie das Gleichspannungs-Stromkabel.

• Trennen Sie das Touchscreen-Kabel vom Geräte-Controller und entfernen Sie den Touchscreen.

• Entfernen Sie den Touchscreen-Halter vom Gerät und bewahren Sie ihn ordnungsgemäß auf.

Gehäuse-Montage

|

80

Gehäuse-Montage

01

/28

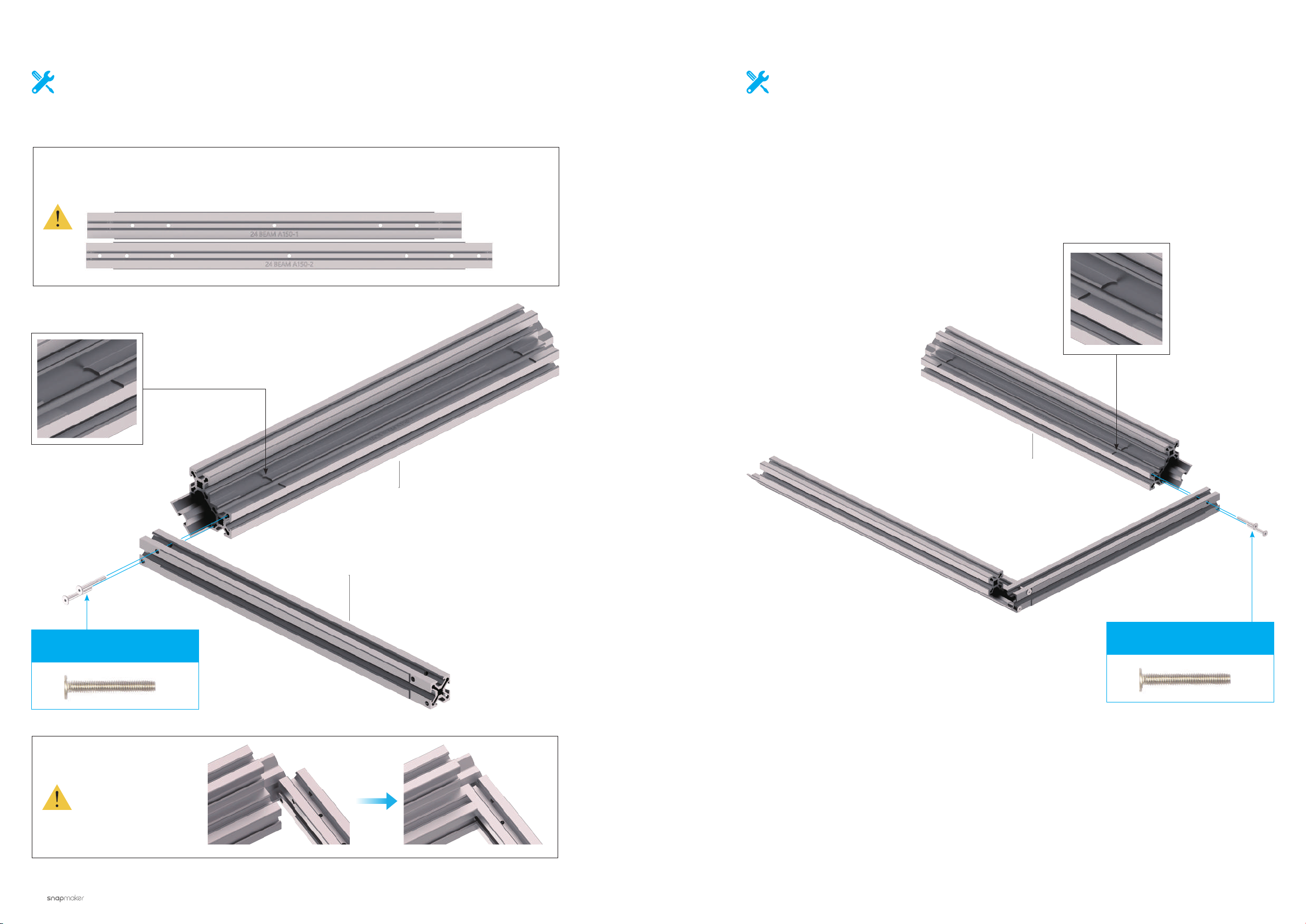

Montieren Sie den unteren rechteckigen Rahmen – 1.

Auf jedem Träger des Gehäuserahmens ist die Modellbezeichnung eingraviert, gemäß denen
die 24 TRÄGER A150-1 und 24 TRÄGER A150-2 in der Länge variieren. Achten Sie beim
Zusammenbau darauf, die Träger anhand ihrer Namen und Längen zu identifizieren.

02

/28

Montieren Sie den unteren rechteckigen Rahmen –

2.

M4 × 28

Zylinderkurzkopfinbusschraube

1:1

Achten Sie beim
Zusammenbau
darauf, dass die
48CA Träger genau
in die Nuten der
24 Träger montiert
werden.

× 2

48CA TRÄGER A150-2

24 TRÄGER A150-1

× 1

× 1

48CA TRÄGER A150-2

× 1

M4 × 28

Zylinderkurzkopfinbusschraube

1:1

× 2

|

Schnellstartanleitung

|

8382

Gehäuse-Montage

03

/28

Montieren Sie den unteren rechteckigen Rahmen – 3.

04

/28

Befestigen Sie den Touchscreen-Halter.

Zylinderkopfinbusschraube

M4 × 20

× 2

1:1

24 TRÄGER A150-1

× 1

M4 × 28

Zylinderkurzkopfinbusschraube

1:1

× 4

Touchscreen-Halter

× 1

|

Schnellstartanleitung

|

8584

Gehäuse-Montage

05

/28

Montieren Sie vier 24 Träger.

SCHRITT 04

Ziehen Sie die
Schrauben erst im
Schritt 9 fest.

24 TRÄGER A150-3

× 1

90°

Stellen Sie sicher, dass
die 24 TRÄGER A150-3
in Übereinstimmung
mit der Textrichtung
platziert werden, wobei
die äußere Abdeckung
des Hall-Schalters nach
innen zeigt.

06

/28

Montieren Sie den oberen rechteckigen Rahmen – 1.

Beachten Sie die
Position des LED­Streifenanschlusses.

24 TRÄGER A150-2

M4 × 28

Zylinderkurzkopfinbusschraube

× 8

× 3

M4 × 28

Zylinderkurzkopfinbusschraube

× 2

24 TRÄGER A150-1

48CA TRÄGER A150-1

× 1

× 1

1:1

|

1:1

Schnellstartanleitung

|

8786

Gehäuse-Montage

07

/28

Montieren Sie den oberen rechteckigen Rahmen – 2.

Beachten Sie die
Position des LED­Streifenanschlusses.

48CA TRÄGER A150-1

× 1

08

/28

Montieren Sie den oberen rechteckigen Rahmen – 3.

M4 × 28

Zylinderkurzkopfinbusschraube

× 4

1:1

M4 × 28

Zylinderkurzkopfinbusschraube

1:1

× 2

24 TRÄGER A150-1

× 1

|

Schnellstartanleitung

|

8988

Gehäuse-Montage

09

/28

Befestigen Sie den oberen rechteckigen Rahmen.

180°

SCHRITT 08

Montieren Sie 8 Schrauben
M4 × 28, und ziehen Sie alle
16 Schrauben M4 × 28 an,
die in Schritt 5 und Schritt 9
angebracht wurden.

M4 × 28

Zylinderkurzkopfinbusschraube

1:1

× 8

10

/28

Stellen Sie sicher, dass der Gehäuserahmen korrekt montiert ist, indem
Sie die unten aufgeführten Merkmale überprüfen.

|

Schnellstartanleitung

|

9190

Gehäuse-Montage

11

/28

Montieren Sie die Kits des hinteren Paneels.

Achten Sie darauf, die beschriftete Seite des Entlüfters mit dessen Kabelausgang nach oben
gegen das hintere Paneel zu legen, da der Entlüfter sonst nicht korrekt funktioniert.

Hinteres Paneel × 1

M4 Flügelmutter × 4

12

/28

Befestigen Sie die Kits des hinteren Paneels am Rahmen.

90°

SCHRITT 09

M4 × 12

Rundkopfinbusschraube

× 8

1:1

80×20 Entlüfter × 1

Entlüfterschlauch Anschluss × 1

|

M4 × 35

Zylinderkopfinbusschraube

× 4

1:1

Ziehen Sie die Schrauben nicht übermäßig an, damit die Acrylplatten nicht beschädigt
werden.

Es wird empfohlen, die Schrauben nicht anzuziehen, bis alle 8 Schrauben am Rahmen
befestigt sind.

Wenn Sie Schwierigkeiten haben, die Schraubenlöcher des hinteren Paneels mit denen
des Rahmens auszurichten, empfiehlt es sich, die Schrauben, die in Schritt 5 und 9
angebracht wurden, leicht zu lösen und die Form des Rahmens fein abzustimmen.

Schnellstartanleitung

|

9392

Gehäuse-Montage

 13

/28

Schließen Sie das Türschalterkabel an einen der Türschalteranschlüsse des
Gehäusekonverters an.

14

/28

Verbinden Sie die LED-Streifen über zwei LED-Streifen-Kabel mit dem
Gehäusekonverter.

LED-Streifen-Kabel × 2

|

Schnellstartanleitung

|

9594

Gehäuse-Montage

15

/28

Schließen Sie den 80 × 20 Entlüfter an den Gehäusekonverter an.

16

/28

Legen Sie das Türschalterkabel und das linke LED-Streifen-Kabel in den
Nuten der Träger ein. Befestigen Sie die Kabel mit Kabelklemmen.

Kippen Sie die Einrastverbindung
der Kabelklemme ein und
drücken Sie sie gegen die Nut
des Trägers, um sie einzurasten.
Die Leiste der Kabelklemme
sollte das Kabel in der
angrenzenden Nut halten.

Kabelklemme × 8

|

Schnellstartanleitung

|

9796

Gehäuse-Montage

17

/28

Legen Sie das Kabel des Entlüfters und das rechte LED-Streifen-Kabel in
die Nuten der Träger ein. Befestigen Sie die Kabel mit Kabelklemmen.

Kippen Sie die Einrastverbindung
der Kabelklemme ein und
drücken Sie sie gegen die Nut
des Trägers, um sie einzurasten.
Die Leiste der Kabelklemme
sollte das Kabel in der
angrenzenden Nut halten.

18

/28

Bringen Sie das Gerät an einen geeigneten Ort und stülpen Sie den
Rahmen von oben über das Gerät.

Kabelklemme × 5

Der vorgesehene
Entlüfterschlauch hat
einen Durchmesser
von 75 mm und eine
Länge von 2 m. Um
die Entlüftung zu
erleichtern, wählen
Sie den Standort Ihres
Gerätes bitte richtig aus.

|

Schnellstartanleitung

|

9998

Gehäuse-Montage

19

/28

Klemmen Sie die Fußhalterungen auf die vier Füße des Geräts und
befestigen Sie dann die Halterungen am Gehäuse.

20

/28

Verbinden Sie den Erweiterungsanschluss des Gehäusekonverters über
das SMH-Verlängerungskabel mit dem Erweiterungs-3-Anschluss des
Geräte-Controller.

Fußhalterung × 4

Zylinderkopfinbusschraube

|

M4 × 20

× 4

1:1

SMH-Verlängerungskabel × 1

Stellen Sie sicher, dass die Anschlüsse in die richtige
Richtung weisen.

Schnellstartanleitung

|

101100

Gehäuse-Montage

21

/28

Richten Sie die Seitentür mit der linken Seitenfläche des Rahmens aus
und befestigen Sie dann die Seitentür mit Schrauben.

Seitentür × 1

22

/28

Schließen Sie den Touchscreen an den Geräte-Controller an und
montieren Sie ihn auf den Touchscreen-Halter des Gehäuses.

Zylinderkopfinbusschraube

|

M4 × 20

× 4

1:1

Schnellstartanleitung

|

103102

Gehäuse-Montage

23

/28

Richten Sie die Fronttür mit der Vorderseite des Rahmens aus und
befestigen Sie dann die Fronttür mit Schrauben.

24

/28

Montieren Sie das Seitenpaneel.

Schnappbuchse ×

1

Fronttür × 1

Seitenpaneel × 1

Zylinderkopfinbusschraube

|

M4 × 20

× 4

1:1

Rundkopfinbusschraube

M4 × 12

× 8

1:1

Schnellstartanleitung

|

105104

Gehäuse-Montage

25

/28

Befestigen Sie die Filamenthalterung.

26

/28

Montieren Sie das obere Paneel.

Oberes
Paneel × 1

M4 × 12

Rundkopfinbusschraube

× 8

1:1

Zylinderkopfinbusschraube

|

M4 × 20

× 2

1:1

Schnellstartanleitung

|

107106

Gehäuse-Montage

 27

/28

Legen Sie die Schlauchklemme mit Griffstück um den Entlüfterschlauch
und stecken dann diesen über den Anschluss. Drehen Sie den Griff im
Uhrzeigersinn, um die Klemme festzuziehen.

28

/28

Schließen Sie das Leistungsmodul an das Gerät an.

Schlauchklemme mit Griffstück × 1Entlüfterschlauch × 1

Stellen Sie sicher, dass die Anschlüsse in die richtige Richtung weisen.

Wenn Sie die Position sowohl des Gehäuses als auch des Geräts ändern müssen, führen
Sie die folgenden Schritte aus:
Schalten Sie den Strom aus und trennen Sie das Gleichspannungs-Stromkabel, das SMH­Verlängerungskabel und das Touchscreen-Kabel ab.
Lösen Sie die Fußhalterungen und bringen Sie das Gerät an den neuen Platz.
Schließen Sie das Gerät ein und montieren Sie die Fußhalterungen.

|

Schnellstartanleitung

|

109108

Verwendung

3.1 LED-Streifen & Entlüfter

Anleitungen & Abbildungen / Snapmaker

Wenn das Gerät keinen 3D-Druck-, Laser- oder CNC-Vorgang ausführt, können die LED­Streifen und der Entlüfter durch die Eingabe folgender Daten gesteuert werden Home ->
Gehäuse -> LED-Streifen oder Entlüfter am Touchscreen.

Vor dem Beginn eines 3D-Druck-, Laser- oder CNC-Vorgangs wird empfohlen, die LED­Streifen auf EIN zu schalten für eine bessere Sicht auf den Arbeitsstatus.

Es wird empfohlen, vor der Verwendung der Laserfunktion, den Entlüfter auf EIN zu
schalten, um das vom Laser abgeleitete Abgas auszustoßen.

Es wird empfohlen, vor der Verwendung der CNC-Funktion, den Entlüfter auf AUS zu
schalten, um das Aufwirbeln von Staub im Gehäuse zu vermeiden.

Schnellstartanleitung

|

111

Verwendung

Wenn sich das Gerät im Betriebszustand befindet, können Sie auf dem Touchscreen nach
links streichen, um die LED-Streifen und den Entlüfter zu steuern.

3.2 Ändern der Gerätefunktionen

Anleitungen & Abbildungen / Snapmaker

Um die Werkzeugköpfe und die Plattformen zu ändern, wenn das Gerät abgedeckt ist,
gehen Sie wie folgt vor. Es wird der Schraubendreher-Einsatz H2,5 verwendet.

1. Öffnen Sie die Türen.

2. Gehen Sie auf Home -> Kontrolle -> Jog-Modus um den Werkzeugkopf und die Plattform an geeignete
Stellen zu bewegen, an die sie sich bequem abmontieren lassen.

112

3. Schalten Sie das Gerät aus, trennen Sie das Kabel zum Werkzeugkopf und entfernen Sie dann den
Werkzeugkopf und die Plattform.

Um Verletzungen zu vermeiden, stellen Sie sicher, dass Sie den CNC-Fräser entfernen,
bevor Sie das CNC-Modul von dem Gerät montieren.

4. Montieren Sie den benötigten Werkzeugkopf und die Plattform und schließen Sie dann das Kabel an den
Controller an.

|

Schnellstartanleitung

|

113

Verwendung

Um die 3D-Druckfunktion innerhalb des Gehäuses zu nutzen, platzieren Sie bitte das
Filament wie unten beschrieben.

3.3 Türerkennung (für Laser & CNC

Anleitungen & Abbildungen / Snapmaker

)

Ein eingebauter intelligenter Sensor in den 24 TRÄGERN A150-3 des Gehäuses ist so
konzipiert, dass er den Status der Gehäusetüren erkennt. Wenn eine der Türen geöffnet
wird, stoppt der Laser- oder CNC-Prozess automatisch und eine Benachrichtigung wird
auf dem Touchscreen angezeigt.Um den Vorgang fortzusetzen, schließen Sie die Tür und
folgen Sie den Anweisungen auf dem Touchscreen.

Während eines Laser- oder CNC-Vorgangs muss vor dem Öffnen der Tür eine
Schutzbrille getragen werden.

Die Türerkennung gilt nur für Laser- und CNC-Funktionen, mit Ausnahme des
3D-Drucks. Ferner ist die Türerkennung nur anwendbar, wenn das Gerät über den USB­Stick und Wi-Fi betrieben wird.

Trennen oder schließen Sie keine Kabel bei eingeschaltetem Gerät an.

Prüfen Sie, ob alle Kabel ordnungsgemäß angeschlossen sind, bevor Sie das Gerät
einschalten. Ein falscher Anschluss kann zu Schäden am Gerät führen.

Bildschirm

Werkzeugkopf

Werkzeugkopf X-Achse Y-Achse Z-Achse Gehäuse

Erweiterung 1

Erweiterung 2

Erweiterung 3

Beheiztes Bett

Beheiztes Bett

Strom

Leistungsmodul Touchscreen

Wenn das Gerät über das USB-Kabel an einen Computer angeschlossen ist und über
Snapmaker Luban mit einem Laserverfahren betrieben wird, ist die Türerkennung nicht
verfügbar. In diesem Fall darf die Gehäusetür nicht geöffnet werden, da der Laser
andernfalls nicht mehr ausstrahlt, und der Gravurvorgang fehlschlägt.

Wenn das Gerät mit einem USB-Kabel an einen Computer angeschlossen ist und mit
einem CNC-Vorgang anhand Snapmaker Luban betrieben wird, ist die Türerkennung
nicht verfügbar. In diesem Fall wird der laufende CNC-Vorgang nicht beeinflusst, wenn
eine der Gehäusetüren geöffnet/geschlossen wird.

114

|

Schnellstartanleitung

|

115

Verwendung

Ressourcen

Diese Anleitung kann jederzeit geändert werden. Die neueste Version finden Sie auf unserer
Support-Website: Wählen Sie Snapmaker 2.0 -> Gehen Sie zu Schnellstartanleitung.

https://support.snapmaker.com/hc/en-us

Zusätzlich zu dieser Anleitung ist ein Benutzerhandbuch auf unserer Support-Website
verfügbar: Wählen Sie Snapmaker 2.0 -> Gehen Sie zu Benutzerhandbuch.

https://support.snapmaker.com/hc/en-us

Wir stehen Ihnen gerne zur Verfügung, falls Sie allgemeine Informationen oder technische
Unterstützung benötigen:

[e-mail].

Für alle Verkaufsanfragen:

[e-mail].

Für Produktkäufe:

https://shop.snapmaker.com.

Teilen Sie alles, was Sie möchten, mit anderen Snapmaker-Benutzern auf unserem Forum:

https://forum.snapmaker.com.

116

|
