ZU IHRER SICHERHEIT
Bitte lesen Sie diese Anleitung noch vor Anschluss und Inbetriebnahme des snakebyte HDMI
Selectors sorgfältig durch und nehmen sich alle Hinweise und Tipps zu Herzen. Für den Fall,
dass Sie etwas nachschlagen müssen, bewahren Sie diese Anleitung am besten einfach auf.
Wenn Sie nicht auf die snakebyte Garantie- und Gewährleistungen verzichten möchten, sollten
Sie den HDMI Selector auf keinen Fall öffnen – es befinden sich weder inner- noch außerhalb
des Gerätes durch den Nutzer reparierbare Komponenten. Unsachgemäße Handhabung führt
in 100% aller Fälle zum Garantieverlust und oft zur Zerstörung des Geräts. Lassen Sie Reparaturen
deshalb ausschließlich vom qualifizierten Kundendienst durchführen.
Verwenden Sie ausschließlich das im Lieferumfang enthaltene Steckernetzteil! Die Nutzung
fremder Geräte führt – egal in welchem Schadensfall – immer zum Garantieverlust.
Halten Sie den snakebyte HDMI Selector von Gefäßen mit Flüssigkeiten wie z.B. Blumenvasen,
Flaschen, Badewannen, Schwimmbecken, Whirlpools etc. fern. Abgesehen von der potentiell
auftretenden Lebensgefahr sind Defekte durch Flüssigkeitskontakt von jeglicher Garantieleistung
ausgeschlossen.
English | Deutsch | Français
14
EINFÜHRUNG
Vielen Dank!
Herzlichen Glückwunsch zum Kauf des snakebyte HDMI Selectors. Wir wissen Ihr Vertrauen in
unsere Produkte zu schätzen. Dieser Selector wurde mit besonderer Sorgfalt von qualifizierten
Fachkräften und unter ständiger Qualitätskontrolle hergestellt. Wir wünschen Ihnen viel Spaß mit
diesem nützlichen Tool.
Anhand dieser Anleitung sind Anschluss, Inbetriebnahme und grundlegende Wartung des HDMI
Selectors eigentlich kinderleicht. Sollten sich dennoch über den Inhalt dieser Anleitung hinausgehende
Fragen zu Installation und Nutzung des Gerätes ergeben, wenden Sie sich bitte an Ihren Fachhändler
oder unseren freundlichen Kundensupport (Adresse siehe S. 23).
Was ist eigentlich HDMI?
HDMI bedeutet „High Definition Multimedia Interface“ und dient als weltweit etablierter Standard
dem verlustfreien Transport und der einwandfreien Wiedergabe unkomprimierter Video- und
Audiodaten – und das über lediglich ein Kabel. Wenn Sie sich intensiver mit HDMI beschäftigen
möchten, empfehlen wir Ihnen einen Besuch der offiziellen Homepage der HDMI Licensing LLC
unter www.hdmi.org. Dort finden Sie weiterführende Informationen zu den Gründerunternehmen
(„HDMI Founders“) und Hunderten teilnehmenden Partnern („HDMI Adopters“) sowie viele weitere
nützliche Facts.
Was genau macht der snakebyte HDMI Selector?
Der snakebyte HDMI Selector ist die optimale Lösung für den immer häufiger auftretenden Fall,
dass Sie mehr als eine HDMI Signalquelle wie z.B. DVD, HD DVD oder Blu-ray Disc™ Player (bspw.
Playstation
hinaus entfällt das lästige Kabelumstecken und Hinter-die-Geräte-Kriechen bei Wiedergabegeräten
wie LCD und Plasma Fernsehern, Beamern und Receivern die meist nur mit einem HDMI Port
bestückt sind. Neben gesteigertem Komfort werden durch die reduzierte mechanische Belastung
der Kabel und Schnittstellen häufige Fehlerquellen minimiert.
®3) an ein einziges HDMI Wiedergabegerät anschließen möchten oder müssen. Darüber
15
Darüber hinaus verfügt der snakebyte HDMI Selector über einen leistungsstarken Signal-Equalizer,
der auch bei Kabeln über 10 m Länge für eine stabile Signalqualität sorgt (Dabei handelt es sich um
Richtwerte aus unseren Messlabors. Je nach Bandbreite des eingespeisten Signals und der Qualität
der verwendeten Kabel können diese Werte z.T. erheblich variieren. Grundsätzlich empfehlen wir für
eine einwandfreie Signalstrecke die HDMI Kabel aus unserer snakebyte Premium-Reihe).
Durch den Signal-Equalizer ist der snakebyte HDMI Selector in Reihe schaltbar – und das nicht nur
mit weiteren snakebyte HDMI Selectors, sondern auch mit HDMI konformen Umschaltern anderer
Hersteller, die den Spezifikationen der HMDI Licensing LLC entsprechen. Achten Sie beim Kauf
zusätzlicher Geräte daher auf die so genannte „Kaskadierbarkeit“ (also das störungsminimierte
Hintereinanderschalten mehrerer Geräte) des Produktes.
Spezifikationen
Maximale Auflösung bis zu 1080p 50/60Hz (PC: UXGA)
Bandbreite unterstützt Pixelraten von 25 MHz–165 MHz (5 Gb/s)
Spezifikationen entsprechen dem HDMI 1.2a, HDCP 1.1 und DVI 1.0 Standard
Unterstützte digitale Videostandards:
• 24 Bit RGB/YCbCr 4:4:4
• 16/20/24 Bit RGB/YCbCr 4:2:2
• 8/10/12 Bit YCbCr 4:2:2 (ITU BT-656)
Audiounterstützung:
• Bis zu acht unkomprimierte Audiokanäle (192 KHz/24 Bits)
• Dolby® Digital, DTS™
Eingänge:
• 4 x HDMI (HDCP konform)
• 4 x Toslink (S/P-DIF)
Ausgänge:
• 1 x HDMI (HDCP konform)
• 1 x Toslink (S/P-DIF)
Spannungsversorgung:
• Steckernetzteil mit Eingangsspannung 100–240V, 50/60 Hz, Ausgangsspannung 5V, 0,5A
Gewicht:
• 0,6 KG
Abmessungen:
• 175 mm x 140 mm x 80 mm Änderungen technischer Daten sind vorbehalten.
English | Deutsch | Français
16
INSTALLATION
Lieferumfang
In der Verpackung des snakebyte HDMI Selectors sollten Sie folgendes vorfinden:
1x HDMI Selector
1x HDMI Kabel (2 m Länge)
1x IR Fernbedienung (inkl. Knopfzelle)
1x Steckernetzteil
1x diese Bedienungsanleitung
Falls irgendwelche Teile fehlen oder äußerlich offensichtlich beschädigt sind, kontaktieren Sie bitte
umgehend Ihren Händler. Sollten mehr als die fünf genannten Teile vorhanden sein – herzlichen
Glückwunsch!
Aufstellen & Anschließen des Gerätes
Das Bedienfeld

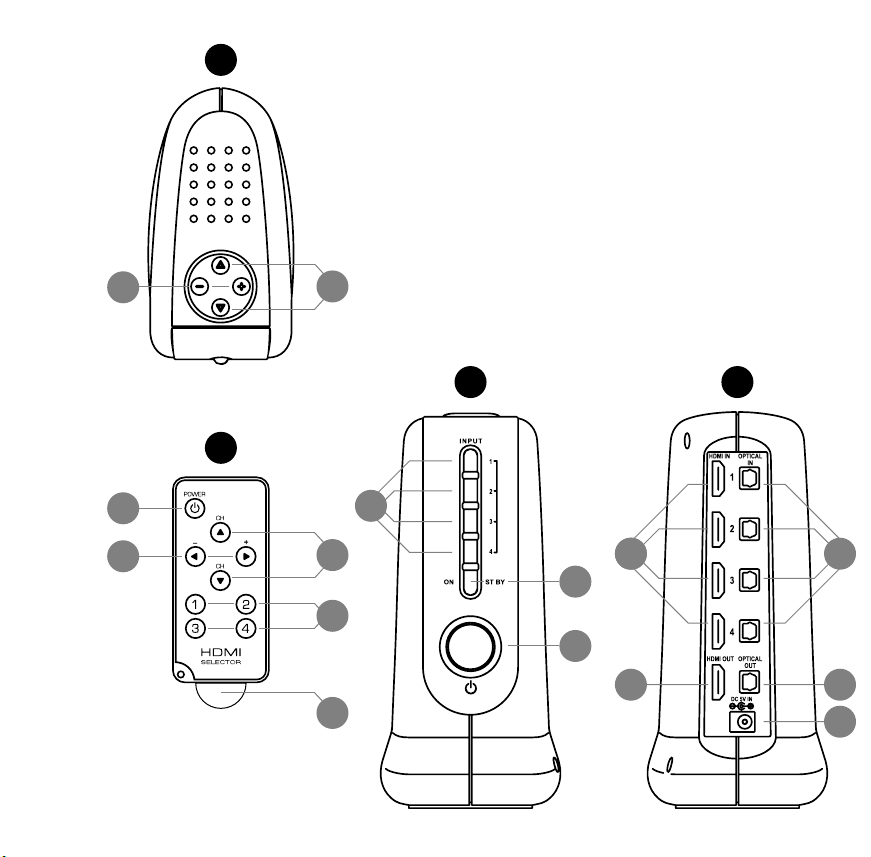

Front:
1. Kanalwahlindikatoren: Vier LED zur Anzeige des gewählten Eingangskanals
2. ON/STANDBY-Indikator: Anzeige des Gerätestatus (Grün: aktiv, Rot: Standby)
3. ON/OFF-Schalter & IR-Sensor: Achten Sie darauf, dass sich zwischen Fernbedienung und
Sensor keine Objekte befinden.
Oberseite:
1. Kanal +/-: Kanalwahl ohne Fernbedienung. Bei Nutzung der „+“-Taste über Kanal 4 hinaus
gelangen Sie wieder zu Kanal 1.
2. Equalizer: Signaloptimierung bei Kabellängen über 10 m. Drücken sie „+“ zur Kompensation
mangelhafter Signalstärken. Die entsprechende Kanal-LED blinkt während dieses Vorgangs.
17
Rückseite:
1. HDMI Eingänge: Hier schließen Sie Ihre Signalquellen per HDMI Kabel an.
2. S/P-DIF/Toslink Eingänge: Hier können Sie Ihre Signalquellen per optischem Kabel zur digitalen
Audiowiedergabe anschließen (nur notwendig bei Nutzung des HDMI Selectors mit DVI Geräten)
3. HDMI Ausgang: Hier schließen Sie Ihr Wiedergabegerät (HDTV, Beamer) mit dem mitgelieferten
HDMI Kabel an.
4. S/P-DIF/Toslink Ausgang: Hier schließen Sie Ihren Verstärker oder AV Receiver über ein optisches
Kabel zwecks Audiowiedergabe an.
5. Anschluss der Stromversorgung
Anmerkung zur Nutzung mit ausschließlich DVI bestückten Signalquellen:
Um DVI Geräte am snakebyte HDMI Selector zu betreiben, nutzen Sie entweder herkömmliche
DVI/HDMI Adapter (über den Handel zu beziehen) in Verbindung mit regulären HDMI Kabeln, oder
DVI HDMI Kabel. DVI (Digital Visual Interface) ist eine grundsätzlich HDMI kompatible, digitale
Schnittstelle, die allerdings kein Audiosignal transportiert. Zu diesem Zweck nutzen Sie DVI nur in
Kombination mit den optischen Ports des HDMI Selectors.
Dies gilt gleichermaßen für Signalquellen, als auch Wiedergabegeräte.
Infrarot-Fernbedienung
1. ON/OFF-Taste
2. Kanal +/ - Tasten (funktionsgleich mit Nr. 4 des HDMI Selectors)
3. Equalizer +/- Tasten (funktionsgleich mit Nr. 5 des HDMI Selectors)
4. Kanaldirektwahltasten
5. Lasche zur Unterbrechung des Stromkreislaufs: Um die Fernbedienung in Betrieb nehmen zu
können müssen Sie diese Lasche entfernen.
English | Deutsch | Français
Sicherheitshinweise zu Aufstellung und Anschluss
• Positionieren Sie den HDMI Selector auf einer stabilen, ebenen Oberfläche – am besten in der
Nähe Ihres Wiedergabegerätes um langen Kabelstrecken entgegenzuwirken.
• Vermeiden Sie Kontakt mit Flüssigkeiten, da diese zu Kurzschlüssen und Defekten führen können.
Achten Sie also auf angemessene Distanz zu Blumenvasen, offenen Bierflaschen, Eimern etc.
• Das Gleiche gilt für brennende Gegenstände wie Kerzen, Zigaretten und Aschenbecher, denn
auch Feuer oder Kerzenwachs können den Selector beschädigen.
18
• Auch wenn der snakebyte HDMI Selector keine hohe Betriebstemperatur entwickelt, sollten Sie das
Gerät so aufstellen, dass eine ausreichende Luftzirkulation garantiert ist und somit ein Wärmestau
vermieden wird (das gilt insbesondere bei Aufstellung in Schränken).
• Stellen Sie sicher, dass das Gerät keiner direkten Sonneneinstrahlung ausgesetzt ist und sich stets
in sicherer Entfernung zu anderen Wärmequellen, wie z.B. Heizkörpern, befindet.
• Sorgen Sie für ausreichende Zugentlastung sämtlicher angeschlossener Kabel. Sollten verbundene
Kabel unter Spannung stehen, so kann dies zu Schäden an den HDMI Ports verbundener Geräte
oder des Selectors führen.
• Reinigen Sie den snakebyte HDMI Selector ausschließlich ohne Putz- oder Reinigungsmittel mit
einem weichen fusselfreien Lappen oder einem handelsüblichen elektrostatischen Einmaltuch.
Trennen Sie das Gerät vorher von der Stromversorgung.
• Im Falle starker Temperaturschwankungen, z.B. nach dem Transport auf dem Postweg, sorgen Sie
bitte für eine ausreichende Anpassung an die Raumtemperatur bevor Sie den Selector in Betrieb
nehmen. Starke Temperaturunterschiede können zur Bildung von Kondenswasser im Gehäuse des
HDMI Selectors und damit zu Defekten führen.
• Bevor Sie ein Kabel vom oder am Selector trennen oder anschließen, schalten Sie ihn bitte unbedingt
aus und trennen Sie auch die Stromversorgung.
Vorgehensweise beim Anschließen des HDMI Selectors
1. Verbinden Sie den HDMI Eingang Ihres HDMI konformen Wiedergabegeräts mit dem HDMI
Ausgang des Selectors mit einem HDMI Kabel (liegt bei).
2. Verbinden Sie nun alle Signalquellen mit den Eingängen Ihrer Wahl.
3. Erst nach erfolgter Verbindung ALLER HDMI Geräte stellen Sie die Stromversorgung über das
mitgelieferte Steckernetzteil sicher. Die Nutzung fremder Netzteile führt im Schadensfall immer
zu Garantieverlust.
Stellen Sie sicher, dass alle Kabel fest in ihren Buchsen stecken und ausreichend zugentlastet
sind. Stehen Kabel unter mechanischer Spannung können über einen längeren Zeitraum Schäden
an den Buchsen der Geräte auftreten.
Der HDMI Selector ist nun betriebsbereit. Vergewissern Sie sich, dass Ihre Signalquellen und das
Wiedergabegerät im HDMI Modus arbeiten
19
Anschlussbeispiele
English | Deutsch | Français
PS3, Blu-ray Disc
DVD Player
Satellite Receiver
HD DVD Player
OPTICAL IN
2
1
HDMI IN
E
AV Receiver
OPTICAL OUT
4
3
HDMI OUT
Plasma TV
LCD TV
Video Projector
20
Erste Inbetriebnahme
1. Aktivieren Sie den Selector per Druck auf die ON/OFF-Taste der Fernbedienung (Nr.1,
Abb. B) oder über den Schalter an der Gerätefront (Nr.3, Abb. C).
2. Der STANDBY-Indikator (Nr.2, Abb. C) wechselt daraufhin seine Farbe von Rot zu Grün – die
LED für den Eingangskanal 1 leuchtet nun ebenfalls grün.
3. Nach einer kurzen Initialisierungszeit von wenigen Sekunden sollte Ihr Wiedergabegerät das
Signal der Quelle Nr. 1 wiedergeben. Diese Verzögerung stellt keinen Grund zur Besorgnis dar:
während dieser kurzen Latenz findet das sogenannte „Handshaking“ von HDMI Quelle und HDMI
Wiedergabegerät statt. Während dieser Zeit wird die kopiergeschützte Verbindung (HDCP) der
Geräte etabliert.
4. Wählen Sie per Fernbedienung (Nr.2, Abb. B) oder Kanalwahltasten an der Oberseite des
HDMI Selectors (Nr.1, Abb. A) den gewünschten Kanal.
5. Bei Bedarf optimieren Sie das Signal mit Hilfe des Equalizers entweder über die Fernbedienung
(Nr.3, Abb. B) oder direkt am Selector (Nr.2, Abb. A). Ein kurzes Flackern der aktiven LED
bestätigt diesen Vorgang.
TROUBLESHOOTING
Sollten Probleme bei der Nutzung des snakebyte HDMI Selectors auftauchen, lesen Sie bitte erst den
folgenden Abschnitt über potentielle Fehlerquellen aufmerksam durch, bevor Sie den Kundendienst
oder Ihren Händler kontaktieren.
Der HDMI Selector funktioniert gar nicht, es leuchtet keine LED.
1.
Überprüfen Sie den korrekten Anschluss des Netzteils sowohl am Selector als auch an Ihrer
Steckdose und stellen Sie sicher, dass das richtige Netzteil angeschlossen ist.
Es wird kein Bild angezeigt.
2.
Achten Sie auf festen, fehlerfreien Kontakt und packenden Sitz aller angeschlossenen Kabel
und Stecker.
Überprüfen Sie die Kanalwahl des Gerätes – vielleicht haben Sie den falschen Kanal aktiviert?
21
Unter Umständen kann schon eine recht kurze HDMI Zuleitung zu Bildausfall/-störungen führen,
wenn Sie sehr minderwertig ist. Nutzen Sie daher nur hochwertige HDMI Kabel wie das beiliegende
Kabel.
Überprüfen Sie, ob sich das Wiedergabegerät auch wirklich im HDMI Modus befindet.
Ferner sollten sie sicherstellen, dass das Wiedergabegerät HDCP konform ist.
3. Es wird kein Ton wiedergegeben.
Achten Sie auf festen, fehlerfreien Kontakt und packenden Sitz aller angeschlossenen Kabel und
Stecker.
Sorgen Sie dafür, dass Ihr AV Receiver (sofern Sie einen verwenden), korrekt installiert ist und
die Signale wunschgemäß weitergeleitet werden. Details entnehmen Sie bitte der Anleitung Ihres
AV Receivers.
Sollten Sie den Ton über Ihren Fernseher wiedergeben wollen, so überzeugen Sie sich von der
richtigen Einstellung der Klangwiedergabeoptionen dieses Gerätes.
English | Deutsch | Français
22
KONTAKT UND SUPPORT
Bei Problemen, die durch oben genannte Lösungsansätze nicht behoben werden können, kontaktieren
Sie uns bitte unter den folgender Adresse:
Sunflex Europe GmbH
Corunnastrasse 6
58636 Iserlohn
Deutschland
Tel: +49 (0)2371 9357–0
Fax: +49 (0)2371 9357–11
E-Mail: support@snakebyte-europe.com
23
GARANTIEBEDINGUNGEN
Sie haben Anspruch auf eine Gewährleistung innerhalb von zwei Jahren nach Kauf des snakebyte
HDMI Selectors. Bitte bewahren Sie daher Ihre Rechnung oder den Kaufbeleg sorgfältig auf, am
besten zusammen mit dieser Anleitung.
Um Ihren Garantieanspruch zu wahren und Ihre Gesundheit zu schützen, sollten Sie nicht versuchen,
selbständig Reparaturen am Gerät durchzuführen. Im Inneren des HDMI Selectors befinden sich
keine Teile, die durch den Benutzer gewartet oder repariert werden können. Somit vermeiden Sie
auch die Gefahr eines elektrischen Schocks oder sogar eines Brandes.
Die Garantie erstreckt sich lediglich auf fehlerhafte Komponenten des HDMI Selectors und
Verarbeitungsmängel, die während der Herstellung aufgetreten sind.
Folgende Mängel können daher nicht geltend gemacht werden:
• grundsätzlich alle Schäden, die auf Missachtung dieser Anleitung fussen
• Defekte durch unsachgemäße Nutzung oder falsche Reinigung
• mechanische und optische Schäden (z.B. Kratzer, Brüche des Gehäuses z.B. durch
Gewaltanwendung jeglicher Art oder grobe Fahrlässigkeit)
• Schäden aufgrund höherer Gewalt
• Defekte hervorgerufen durch angeschlossene Komponenten, die sich nicht im Lieferumfang des
HDMI Selectors befinden
®
Snakebyte
trademark of Sony Computer Entertainment Inc. This product is not designed, manufactured,
approved, sponsored or endorsed by Sony. HDMI, the HDMI logo and High-Definition Multimedia
Interface are trademarks or registered trademarks of HDMI Licensing LLC. All trademarks are held
by their respective owners.
is a registered trademark of Sunflex Europe GmbH. Playstation®3 is a registered
English | Deutsch | Français
24
Loading...
