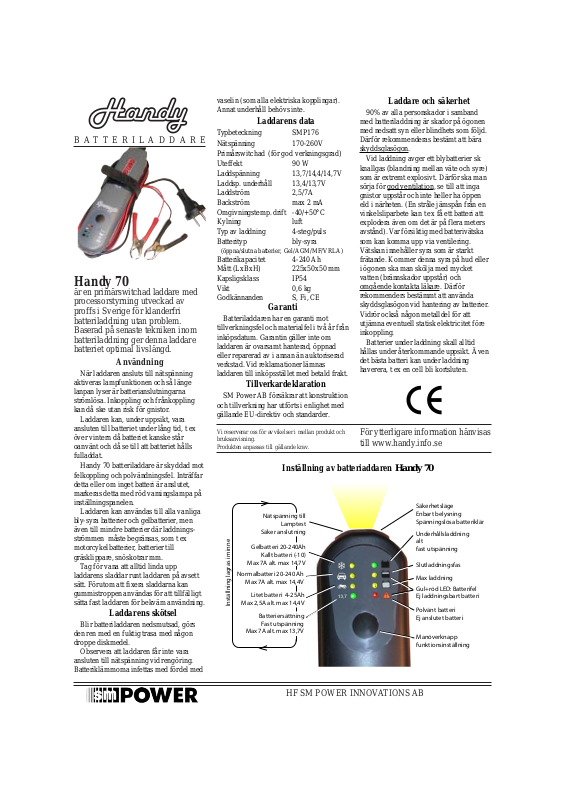

Page 1
BATTERILADDARE
m
Handy 70
är en primärswitchad laddare med
processorstyrning utveckad av
proffs i Sverige för klanderfri
batteriladdning utan problem.
Baserad på senaste tekniken inom
batteriladdning ger denna laddare
batteriet optimal livslängd.
Användning
När laddaren ansluts till nätspänning
aktiveras lampfunktionen och så länge
lanpan lyser är batterianslutningarna
strömlösa. Inkoppling och frånkoppling
kan då ske utan risk för gnistor.
Laddaren kan, under uppsikt, vara
ansluten till batteriet under lång tid, t ex
över vintern då batteriet kanske står
oanvänt och då se till att batteriet hålls
fulladdat.
Handy 70 batteriladdare är skyddad mot
felkoppling och polvändningsfel. Inträffar
detta eller om inget batteri är anslutet,
markeras detta med röd vamingslampa på
inställningspanelen.
Laddaren kan användas till alla vanliga
bly-syra batterier och gelbatterier, men
även till mindre batterier där laddningsströmmen måste begränsas, som t ex
motorcykelbatterier, batterier till
gräsklippare, snöskotrar mm.
Tag för vana att alltid linda upp
laddarens sladdar runt laddaren på avsett
sätt. Förutom att fixera sladdarna kan
gummistroppen användas för att tillfälligt
sätta fast laddaren för bekväm användning.
Laddarens skötsel
Blir batteriladdaren nedsmutsad, görs
den ren med en fuktig trasa med någon
droppe diskmedel.
Observera att laddaren får inte vara
ansluten till nätspänning vid rengöring.
Batteriklämmoma infettas med fördel med
vaselin (som alla elektriska kopplingar).
Annat underhåll behövs inte.
Laddarens data
Typbeteckning SMP176
Nätspänning 170-260V
Primårswitchad (för god verkningsgrad)
Uteffekt 90 W
Laddspänning 13,7/14,4/14,7V
Laddsp. underhåll 13,4/13,7V
Laddström 2,5/7A
Backström max 2 mA
Omgivningstemp. drift -40/+50°C
Kylning luft
Typ av laddning 4-steg/puls
Batterityp bly-syra
(öppna/slutna batterier, Gel/AGM/MF/VRLA)
Batterikapacitet 4-240 Ah
Mått (LxBxH) 225x50x50 mm
Kapsligsklass IP54
Vik t 0,6 kg
Godkännanden S, Fi, CE
Garanti
Batteriladdaren har en garanti mot
tillverkningsfel och materialfel i två år från
inköpsdatum. Garantin gäller inte om
laddaren är ovarsamt hanterad, öppnad
eller reparerad av i annan än auktoriserad
verkstad. Vid reklamationer lämnas
laddaren till inköpsstället med betald frakt.
Tillverkardeklaration
SM Power AB försäkrar att konstruktion
och tillverkning har utförts i enlighet med
gällande EU-direktiv och standarder.
Vi reserverar oss för avvikelser i mellan produkt och
bruksanvisning.
Produkten anpassas till gällande krav.

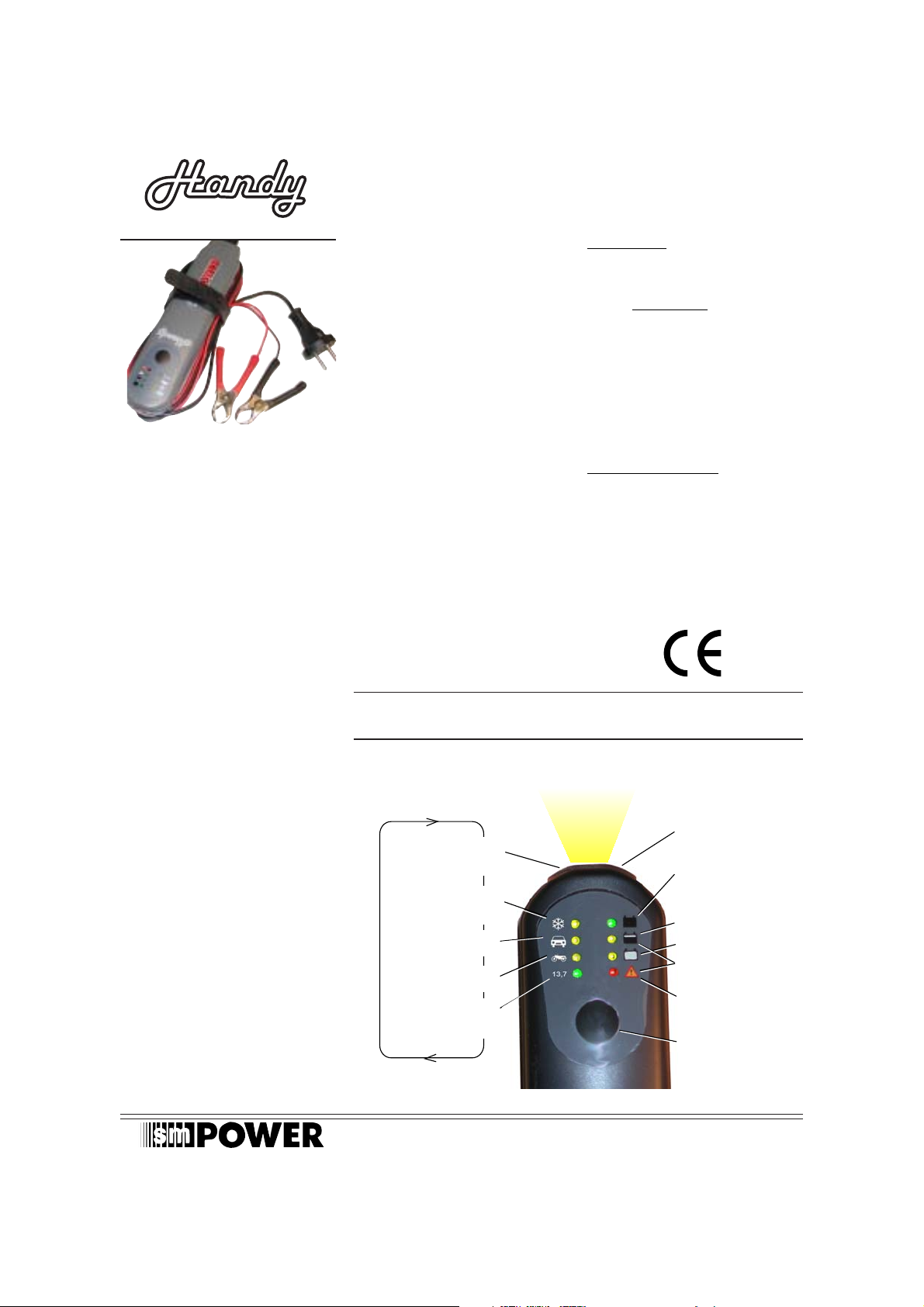

Inställning av batteriaddaren Handy 70
Nätspänning till
Lamptest
Säker anslutning
Gelbatteri 20-240Ah
Kallt batteri (-10)
Max 7A alt. max 14,7V
Normalbatteri 20-240 Ah
Max 7A alt. max 14,4V
Litet batteri 4-25Ah
Max 2,5A alt. max 14,4V
Inställning lagras i minne
Batteriersättning
Fast utspänning
Max 7A alt. max 13,7V
Laddare och säkerhet
90% av alla personskador i samband
med batteriladdning är skador på ögonen
med nedsatt syn eller blindhets som följd.
Därför rekommenderas bestämt att bära
skyddsglasögon.
Vid laddning avger ett blybatterier sk
knallgas (blandning mellan väte och syre)
som är extremt explosivt. Därför ska man
sörja för god ventilation, se till att inga
gnistor uppstår och inte heller ha öppen
eld i närheten. (En stråle jämspån från en
vinkelsliparbete kan t ex få ett batteri att
explodera även om det är på flera meters
avstånd). Var försiktig med batterivätska
som kan komma upp via ventilering.
Vätskan innehåller syra som är starkt
frätande. Kommer denna syra på hud eller
i ögonen ska man skölja med mycket
vatten (brännskador uppstår) och
omgående kontakta läkare. Därför
rekommenders bestämmt att använda
skyddsglasögon vid hantering av batterier.
Vidrör också någon metalldel för att
utjämna eventuell statisk elektricitet före
inkoppling.
Batterier under laddning skall alltid
hållas under återkommande uppsikt. Även
det bästa batteri kan under laddning
haverera, t ex en cell bli kortsluten.
För ytterligare information hänvisas
till www .handy.info.se
Säkerhetsläge
Enbart belysning
Spänningslösa batteriklä
Underhållsladdning
alt
fast utspänning
Slutladdningsfas
Max laddning
Gul+röd LED: Batterifel
Ej laddningsbart batteri
Polvänt batteri
Ej anslutet batteri
Manöverknapp
funktionsinställning
HF SM POWER INNOVATIONS AB
Page 2

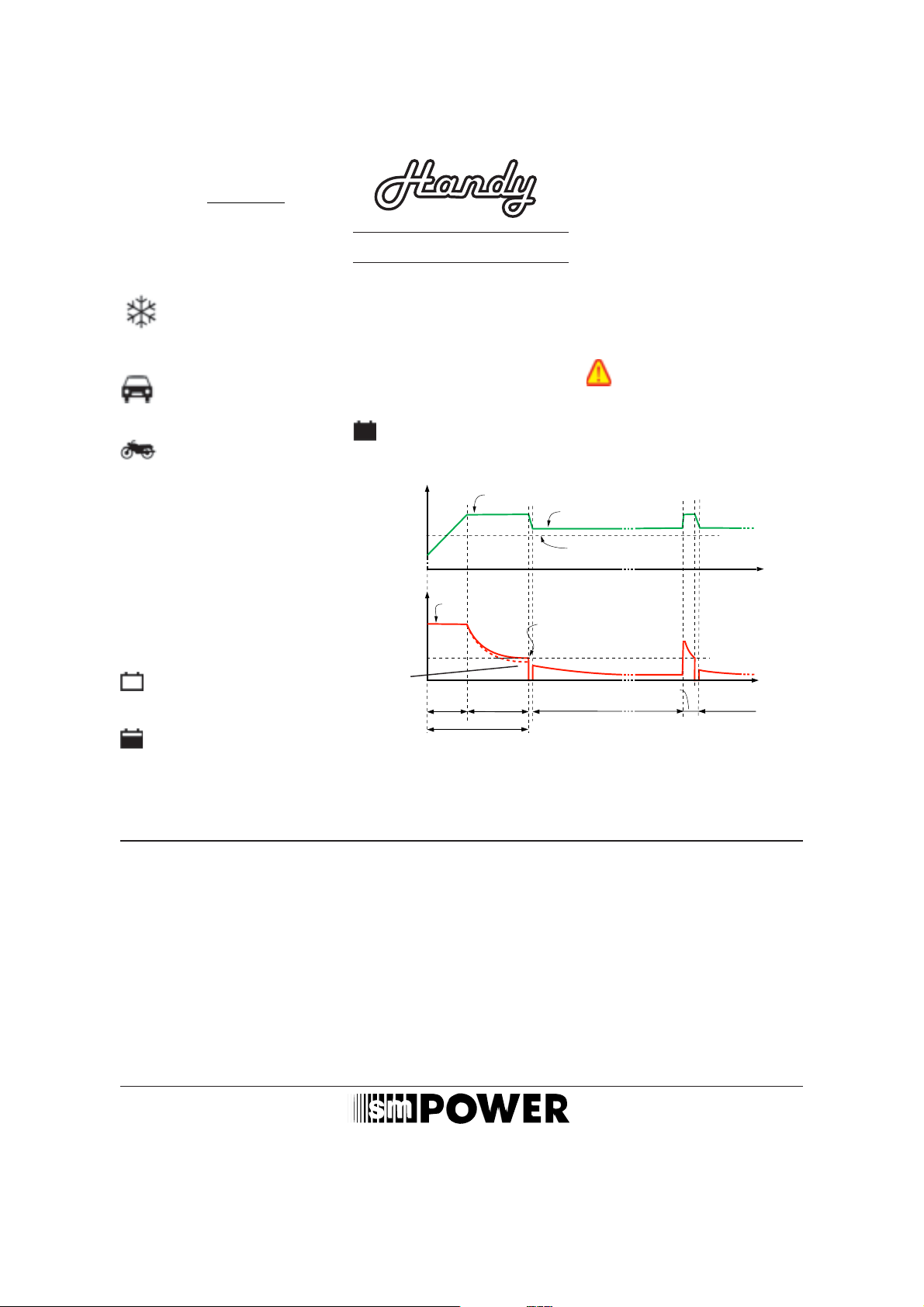

TIME
TIME
FLOAT
VOLTAGE
CURRENT
BULK
ABSORPTION
MAXCHARGETIME
FLOAT
LOWCURRENTTRIGAND
MAXCURRENT
MAXVOLTAGE
FLOATVOLTAGE
MINABSORPTIONTIME
FINALBATTERYVOLTAGE
CHARGEPULSE
När Handy 70 kopplas till
nätspänning startas en självkontroll,
lamptest samt att belysningsläget aktiveras
varvid batterianslutningarna är
spänningslösa (standby-läge). Detta läge
skall alltid vara inställt när
batterianslutningarna hanteras.
Med manöverknappen stegas önskat
driftläge in.
”Snöflinga” avser batterier som
behöver något högre
laddspänning (14,7V) t ex Gel-batterier
eller batterier som håller en temperatur på
-5 grader eller kallare.
”Bil” avser vanliga blybatterier t
ex startbatteri till båt/bil med en
kapasitet på 25-240 Ah. Max laddspänning
14,4V.
”Motorcyckel” avser vanliga
blybatterier t ex batteri till
motorcyckel/gräsklippare/snöskoter med
en kapasitet på 4-25 Ah. Laddströmmen är
begränsad till 2,5 A max. Max
laddspänning 14,4V.
”13,7” är den spänning laddaren
13,7V
levererar inställd för batteriersättning/ spänningsaggregat. Max uttagbar
ström 5A . Detta läge kan med fördel
användas vid sk. Underhållsladdning för
ventilreglerade batterier där man alltid vill
få ut max . kapacitet.
Batteriladdaren Handy 70 har tre symboler
för laddningsstatus,
”Tomt batteri” betyder att batteriet är
urladdat och laddas med maximal
ström till högsta polspänning uppnåtts dvs
boost-läge..
”Slutladdning” betyder att batteriet
är laddat till ca 80% och att
efterladdning påbörjats. Denna fas avslutas
efter viss min tid (t ex 4 timmar) och då
strömmen sjunkit under ett visst värde.
Denna laddningsfas kallas absorptionläge.
BATTERILADDARE
Batteriladdaren Handy 70 beskrivning
Har inte strömmen sjunkit till förinställt
värde fortsätter laddaren i
(absorptionsläge) upp till en inställd max
tid (ca 35 timmar) i försök om att ladda
batteriet fullt. Är strömmen efte denna
max-td fortfarande över det förinställda
värdet, går laddaren över i
underhållsladdning (time out) och båder
gul och röd lampa tänds för att indikera
felaktigt batteri.
Batteriladdaren minskar sin spänning till
Fast minsta
laddningstid.
www.handy.info.se
När batteriet är laddat övergår
laddaren till underhållsladdning.
Laddninsförlopp
Är batteriets polspänning lägre än max
laddspänning, startar ”bulk”-laddning.
Bulkladdning pågår till det batteriets
polspänningen uppnått max laddspänning. Vid
uppnådd max laddspänning, övergår laddaren
till att leverera en lägre ström, ”absorpton”-fas.
en nivå under batteriets spänning där
knallgas bildas. Med jämna intervall ökas
batterispänningen och laddaren
kontrollerar att batteriet fortfarande är
fulladdat.
När batteriet är laddat övergår laddaren till
underhållsladdning. Batteriladdaren
minskar sin spänning till en nivå under
batteriets spänning där vätgas och syregas
bildas. Med jämna intervall ökas
batterispänningen och laddaren
kontrollerar att batteriet fortfarande är
fulladdat.
Om varningssymbolen lyser (röd)
betyder det povändningsfel eller att
inget batteri finns anslutet. Om den gula
”slutladdnings” lampan tillsammans med
röd lampa lyser, betyder det att batteriet
inte tar laddning.
Laddningen ska då avbrytas och batteriet
bytas.
Denna fas varar i en fast tid och tills det att
stömmen minskat till ett lågt värde varefter
underhållsladdning startas ”float”-fas.
Laddaren ökar polspänningen med fasta
intervaller för att kontrollera att batteriet
verknigen är fulladdat.
Om blybatterier
V anliga blybatterier är uppbyggda av
celler på 2 V som är seriekopplade till
lämplig spänning (6 celler ger 12 V). Ett
full laddat batteri i vila har en polspänning
på 12,65 V och 12,0 V urladdat. Elenergin är lagrad kemiskt i batteriet, där
den sk syravikten är 1,28 fulladdat och
1,00 urladdat, dvs vatten. Därav kan ett
urladdat batteri frysa sönder i kyla. Den
kemiska egenskapen ändras med batteriets
ålder då de individuella cellema
degenererar med sjunkande polspänning
som följd. Är flera batterier prallellt
kopplade som en bank kommer de att de
Tillverkare
SM Power AB,
Gårdsfogdevägen 12-14,
SE168 66 Bromma
Kundkontakt: 08-257880 eller [email protected]
åldrats på olika sätt vilket gör att bankens
kapacitet minskar kanske mera än de
enskilda batterierna var för sig. Ett batteri
med något högre polspänning laddar ett
med lägre till det att samma polspänning
uppnåtts och batteri banken får då gradvis
sämre kapacitet. Laddas batteribanken
kontenueligt - underhållsladdning - håller
batteriladdaren upp polspänningen så att
alla batterier får full laddning och även
förhindrar batteriets självurladdning. Som
riktvärde kan självurladdningen vara
samma siffra som kapaciteten mätt i mA.
Ett urladdat batteri riskerar att
battericellernas sammansättning förändras
- sulfatering - om blir stående utan
laddning. Ett öppet batteri som laddas med
hög spänning efter det att batteriet är fullt,
börjar ”koka” dvs avge vattenånga och
fåminskad vätskemängd med snabbt
reduserad kapacitet.
Batteriråd för lång livsläng
Låt aldrig batteriet bli urladdat
Håll ett oanvänt batteri uppladdat
Kontrollera vätskenivån
Fyll alltid på med destillerat vatten
Skydda polerna mot korrotion
Håll batteriet rent och ventilera
Ett laddat batteri kan med fördel lagras
kallt (saltsyran i batteriet fryser först vid
-50 C°).
