SmoothTalker Stealth X6 4G LTE, BBCX665, BBCX660, BBCX670, BBCX675 User Manual

User Manual-Manuel de l’utilisateur

Smoothtalker.com

BBCX6 Series

Canada

Stealth X6 4G LTE

Extreme Power Building Boosters X660 X665 X670 X675

Amplificateur Bâtiment Puissance Extrême X660 X665 X670 X675

stealth

tech

®

Extreme Power Building Booster

Cellular
Signal Booster

RX/TX

MULTI BAND 60-75dB

60-75dB

6 BAND

GSM,HSPA,CDMA,LTE, LTE A

Band 12,17
Band 13

Band 5
Band 4
Band 2,25

700MHz Upper
850MHz

1700/2100MHz

2G, 3G, 3G+, 4G, 4G+

1900MHz ext

700MHz Lower

Amplificateur Bâtiment Puissance Extrême

model shown: BBCX660

1-877-726-3444

Power supply-Alimentation

120V AC/DC

Gain

70

65

60

3.0

3.0

3.0

0.2

0.2

0.2

Operating temp -

Temp. opérationnelle

-22 F + 185 F -30 C + 85 C

Dimensions

Model- Modèle

BBCX670

75

3.0

0.2

BBCX675

BBCX665

BBCX660

SPECIFICATIONS Stealth X6 4G LTE

2G, 3G, 3G+, 4G, 4G+, GSM, HSPA, CDMA, LTE, LTE A

Frequencies - Fréquencies MHz

700 upper 700 lower 850 1700/2100 1900

Max Power/Puissance-TX: Watts EIRP

Max Power/Puissance-RX: Watts EIRP

L 5.0 x W 4.75 x H 1.25 (inch)

L 12.7 x W 12.0 x H 3.2 (cm)

6 BAND

60 -75dB

MULTI BAND

Multi Bandes

à 6 BANDES

1

Power supply

Bloc d'alimentation

Contents-Contenu

Cellular Booster
Amplificateur

Inside Antenna

Antenne Intérieure

SEMDP1

SEMDA2 SEMOSEMDP1

Optional outside antennas
Antenne externe en option

NOTE: Only one of the outside antennas is included in this kit (check model)
All kits include necessary brackets and co-axial cables for assembly.

REMARQUE: Seule une des antennes extérieures est incluse dans ce kit (vérier le modèle)
Tous les kits comprennent les supports nécessaires et les câbles coaxiaux pour le montage.

1

Typical Installation (Fig. 1 )

(All parts are included/

La trousse inclus)

Optional (Fig. 2 )

Dual Inside Antenna Installation

(Additional parts required which are

not included in Booster kit.)

Application De Bureau

(Pièces supplémentaires requises, qui

ne sont pas inclus dans le kit.)

1) Installation :
Connect the inside antenna and the outside antenna as shown in Fig. 1.

2) Outside antenna:
a) Place outside antenna outside of the house in the area that has the best signal.

b) If outside location is unavailable, place the outdoor antenna on a window with
the best signal.

3) Inside Antenna: Connect the inside antenna as shown in Fig. 1

4) Separation: Increase the distance of the outside and inside antenna as much as
possible to maximize coverage and avoid gain reduction.

5) Power: Connect the power supply to the booster and turn it on.

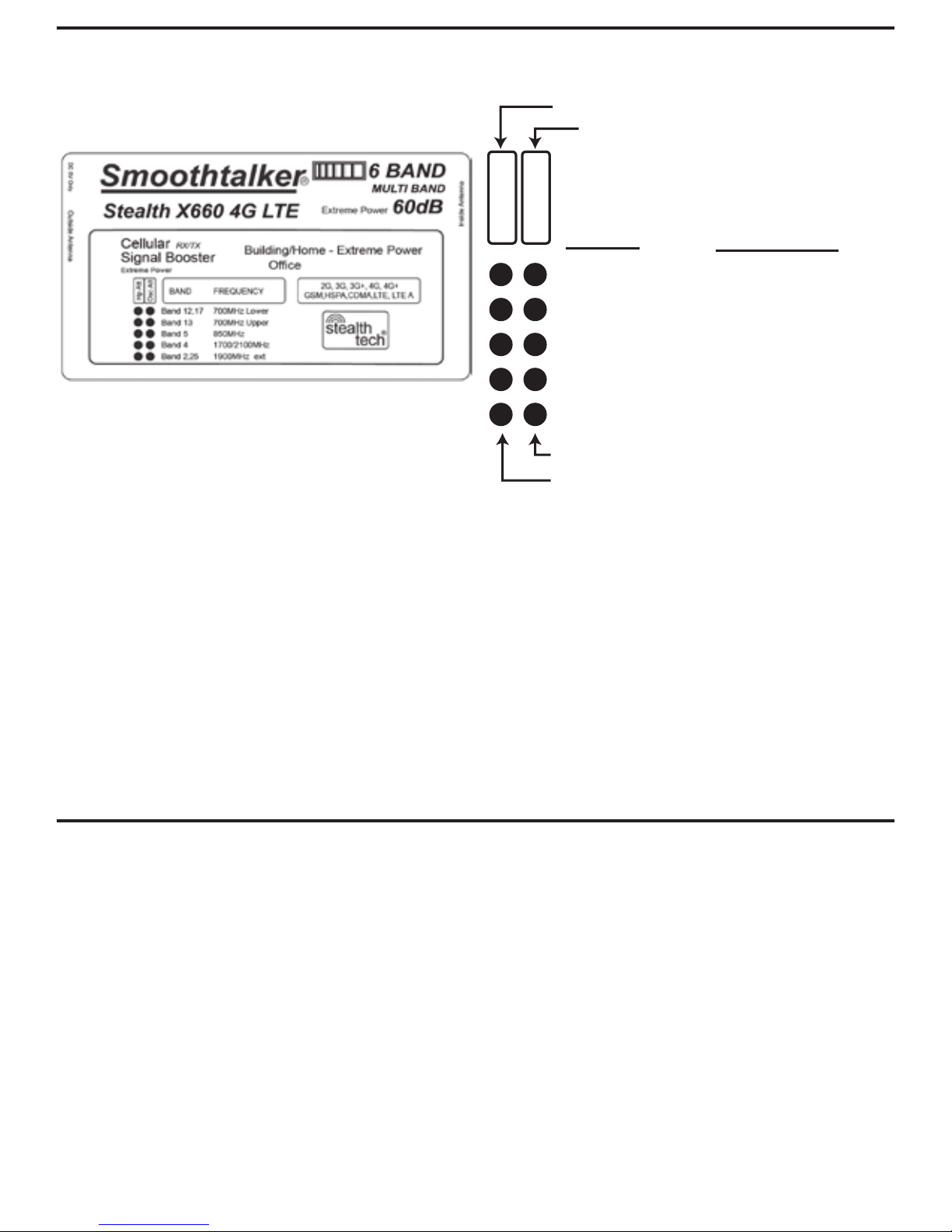

6) Coverage: Use your cell phone to determine if coverage is OK. If coverage is not
adequate, please look at the Green and Orange lights to determine if the booster
has automatically turned down its gain per LED Gain Chart on back cover.
If so pls try to separate or move antennas as per explantion on Pg. 4.

2

Important: Use only the power supply included with the booster. Connecting any other power supply at any
time will result in damage to the booster and will void the warranty. Do not turn on the power switch until
ALL cables have been screwed or plugged into the booster or you can cause damage to the booster.

Important: Utilisez uniquement le bloc d'alimentation fourni avec l’amplicateur. La connexion de tout autre
source d'alimentation à tout moment se traduira par des dommages à l'amplicateur et annulera la garantie.
Ne pas allumer l'interrupteur d'alimentation jusqu'à ce que tous les câbles ont été vissées ou branché sur
l’amplicateur ou vous pouvez causer des dommages à l'amplicateur.

1) Installation
Connectez l’antenne de l’intérieure et l’antenne de l’extérieure comme
indiqué dans la Figure. 1.

2) Antenne extérieure:
a) Placez l’antenne extérieure à l’extérieur de la maison dans la région qui a le
meilleur signal .
b) Si l’emplacement extérieur est non disponible , placer l’antenne extérieure
sur une fenêtre avec le meilleur signal.
3 )Antenne intérieure: Connectez l’antenne à l’intérieur comme indiqué dans
la Figure. 1

4) Séparation: Augmentez la distance de l’antenne à l’intérieur à l’extérieur et
autant que possible pour
maximiser la couverture et éviter la réduction de gain.
5 ) Alimentation: Connectez l’alimentation à l’amplicateur et allumez-le .

6) Couverture: Utilisez votre téléphone cellulaire pour déterminer si la couverture
est bonne. Si la couverture est insusante, s'il vous plaît regarder les lumières
Vertes et Orange pour déterminer si l'amplicateur est automatiquement réduit
son gain par DEL Gain graphique sur la quatrième de couverture. Si oui s'il vous
plaît essayer de séparer ou déplacer les antennes selon explantion sur Pg. 6.
