SÄKERHETSINFORMATION
Läs noga de bifogade instruktionerna före installation och
användning av produkten. Tillverkaren kan inte hållas ansvarig
för personskador eller skador på egendom som orsakats av
felaktig installation eller användning. Förvara alltid
instruktionerna tillsammans med produkten för framtida bruk.
Säkerhet för barn och handikappade
• Denna produkt kan användas av barn från 8 års ålder och
uppåt, och av personer med nedsatt fysisk, sensorisk eller
mental förmåga, samt personer med bristande erfarenhet
och kunskap, om de övervakas eller instrueras beträffande
hur produkten används på ett säkert sätt och förstår de
risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Rengöring och användarunderhåll ska inte utföras av barn
utan tillsyn.
Håll allt förpackningsmaterial utom räckhåll för barn.
•
Allmän säkerhet
Produkten är avsedd att användas i hushåll och liknande
•
användningsområden som t.ex.:
Bondgårdar, personalkök i butiker, på kontor och andra
–
arbetsmiljöer
Av gäster på hotell, motell, bed and breakfast och andra
–
typer av boendemiljöer
Se till att ventilationsöppningarna inte blockeras i produktens
•
nisch eller i inbyggnadsutrymmet.
• Använd inga mekaniska verktyg eller andra medel för att
påskynda avfrostningsprocessen utöver de som
rekommenderas av tillverkaren.
• Var noga med att inte skada kylkretsen.
• Använd inga elektriska apparater inne i förvaringsutrymmena
såvida de inte är av en typ som rekommenderas av
tillverkaren.
• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara
neutrala rengöringsmedel. Använd inte produkter med
slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Förvara inte explosiva ämnen som t.ex. sprejburkar med
lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren,
tillverkarens auktoriserade servicerepresentant eller personer
med motsvarande utbildning, för att undvika fara.
SÄKERHETSFÖRESKRIFTER
21
Installation
VARNING! Endast en behörig
person får installera den här
produkten.
• Avlägsna allt förpackningsmaterial
• Installera eller använd inte en skadad
produkt.
• Följ de installationsinstruktioner som
följer med produkten.
• Produkten är tung, så var alltid försiktig
när du flyttar den. Använd alltid
skyddshandskar.
• Se till att luft kan cirkulera i produkten.
• Vänta minst 4 timmar innan du ansluter
produkten till eluttaget. Detta för att oljan
ska rinna tillbaka i kompressorn.
• Installera inte produkten nära element,
spisar, ugnar eller hällar.
• Produktens bakre yta måste ställas mot
väggen.
• Installera inte produkten där den står i
direkt solljus.
• Montera inte den här produkten i
områden som är för fuktiga eller för kalla,
som t.ex. byggnadsförråd, garage eller
vinkällare.
• När du flyttar produkten, lyft upp den i
framkanten för att inte repa golvet.
Elektrisk anslutning
VARNING! Risk för brand och
elektriska stötar.
• Produkten måste jordas.
• Kontrollera att produktens märkdata
överensstämmer med din strömkälla. I
annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat,
stötsäkert och jordat eluttag.
• Använd inte grenuttag eller
förlängningssladdar.
• Kontrollera så att du inte skadar de
elektriska komponenterna (t.ex.
stickkontakten, nätkabeln,
kompressorn). Kontakta ett auktoriserat
servicecenter eller en elektriker för att
ersätta skadade komponenter.
• Nätkabeln måste vara under
stickkontaktens nivå.
22
• Anslut stickkontakten till eluttaget endast
i slutet av installationen. Kontrollera att
stickkontakten är åtkomlig efter
installationen.
• Dra inte i nätkabeln för att koppla bort
produkten från eluttaget. Ta alltid tag i
stickkontakten.
Använd
VARNING! Risk för skador,
brännskador eller elstötar
föreligger.
• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex.
glassmaskiner) i produkten om inte
tillverkaren uttryckligen säger att det är
lämpligt.
• Var försiktig så att du inte skadar
kylkretsen. Den innehåller isobutan
(R600a), en naturgas som är
miljöanpassad i hög grad. Denna gas är
lättantändlig.
• Om kylkretsen skadas får inga flammor
eller antändningskällor finnas i rummet.
Ventilera rummet.
• Låt inte varma föremål vidröra
plastdelarna i produkten.
• Lägg inte in läskedrycker i frysen. Detta
skapar tryck i dricksflaskan.
• Förvara inte brandfarliga gaser eller
vätskor i produkten.
• Placera inga lättantändliga produkter
eller föremål som är fuktiga med
lättantändliga produkter i, nära eller på
produkten.
• Vidrör inte kompressorn eller
kondensorn. De är heta.
• Ta inte bort och vidrör inte föremål från
frysdelen om händerna är våta eller
fuktiga.
• Frys inte mat igen som en gång tinats.
• Följ förvaringsanvisningarna på
förpackningen till den frusna maten.
Skötsel och rengöring
VARNING! Risk för
personskador och skador på
produkten föreligger.
• Stäng av produkten och koppla bort den
från eluttaget före underhåll.
• Kylenheten i denna product innehåller
kolväten Endast en behörig person får
utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen
i kylen och rengör den vid behov. Om
tömningskanalen täpps igen kommer
avfrostat vatten att samlas på
produktens botten.
Avfallshantering
VARNING! Risk för kvävning
eller skador.
• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller
djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den
här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig
gas. Kontakta kommunen för information
om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av
kylenheten som är nära värmeväxlaren.
ANVÄNDNING
1 2
4 3
Kontrollpanel
Temperaturindikatorlampa
1
FastFreeze-indikator
2
FastFreeze-knapp
3
Temperaturreglage
4
PÅ/AV-knapp
23
Slå på
1. Sätt i stickkontakten i eluttaget.
2. Tryck på temperaturreglaget om alla
lampor är släckta.
Stänga av
Fortsätt trycka på temperaturreglaget i 3
sekunder.
Alla kontrollampor är släckta.
Temperaturreglering
Ställ in produkten genom att trycka på
temperaturreglaget tills LED som motsvarar
önskad temperatur tänds. Valet sker i steg
från +2 till +8 °C
Vid första knapptrycket fortsätter
inställningen LED att blinka.
När knappen trycks in flyttas inställd
temperatur ett läge. Motsvarande LED
blinkar ett tag.
Tryck på inställningsknappen tills önskad
temperatur valts. Inställningen fixeras
Kallaste inställning: +2 °C.
Varmaste inställning: +8 °C.
En medelhög inställning är i
regel bäst.
Den exakta inställningen bör dock väljas
med hänsyn till att temperaturen inne i
produkten beror på:
• rumstemperatur
• hur ofta dörren öppnas
• mängden livsmedel som förvaras
• produkten plats.
FastFreeze-funktion
Du kan aktivera FastFreeze-funktionen
genom att trycka på FastFreeze-knappen.
LED som motsvarar symbolen FastFreeze
tänds.
Du kan avaktivera FastFreeze-funktionen
genom att trycka på FastFreeze-knappen
igen.
Kontrollampan FastFreeze släcks.
Denna funktion stängs av
automatiskt efter 52 timmar.
24
DAGLIG ANVÄNDNING
VARNING! Se
säkerhetsavsnitten.
Flyttbara hyllor
Väggarna i kylskåpet är försedda med ett
antal skenor så att hyllorna kan placeras
enligt önskemål.
Placering av dörrhyllorna
För att kunna förvara matförpackningar av
olika storlekar kan dörrhyllorna placeras på
olika nivåer.
1.
Dra hyllan bitvis i pilarnas riktning tills
den lossnar.
2. Placera om enligt behov.
För infrysning av färska livsmedel, aktivera
FastFreeze-funktionen minst 24 timmar
innan livsmedlet som skall frysas placeras i
frysfacket.
Placera livsmedel som ska frysas in i det
översta facket.
Den största mängd mat som kan frysas
inom 24 timmar anges på typskylten som
sitter på insidan.
Infrysningen tar 24 timmar: lägg inte in
andra livsmedel som ska frysas under
denna period.
Återgå till önskad temperatur (se
"FastFreeze-funktionen") när infrysningen är
klar.
I detta läge kan temperaturen i
kylskåpsutrymmet sjunka under
0 °C. Ställ i så fall in
temperaturreglaget på en
varmare inställning.
Förvaring av fryst mat
Vid första uppstart eller efter ett uppehåll i
avstängt läge, låt produkten stå på i minst 2
timmar med en hög inställning innan du
lägger in några matvaror.
VARNING! I händelse av en
oavsiktlig avfrostning, t.ex. vid
ett strömavbrott och avbrottet
varar längre än den tid som
anges i den tekniska
informationen under
"Temperaturökningstid", måste
den tinade maten konsumeras
snabbt eller omedelbart tillagas
och sedan frysas in på nytt (när
maten har kallnat).
Frysa färskvaror
Produkten är lämplig för infrysning av färska
livsmedel och långvarig förvaring av frysta
och djupfrysta matvaror.
Den aktuella inställningen behöver inte
ändras för att frysa in en liten mängd färska
livsmedel.
Temperaturdisplay
För att förvara matvarorna rätt är kylen
försedd med temperaturindikator.
Symbolen vid sidan av kylen anger det
kallaste området i kylen.
OK
OK
A
B
A
B
25
Om "OK" visas (A) lägger du in färska
matvaror i området som indikeras med
symbolen, om inte (B) justerar du
temperaturvredet till en kallare inställning
och väntar 12 timmar innan du kontrollerar
temperaturindikatorn igen.
När färsk mat lagts i kylen eller
om dörren öppnats flera gånger
eller under längre tid, är det
normalt att indikatorn inte visar
"OK". Vänta i minst 12 timmar
innan temperaturvredet justeras.
Tillverkning av isbitar
Denna produkt är utrustad med en eller
flera brickor för tillverkning av isbitar.
Använd inga metallinstrument
för att plocka ut brickorna ur
frysen.
1. Fyll dessa brickor med vatten
2. Placera isbrickorna i frysfacket.
Fläktfunktion
Med fläktfunktionen kyls maten ned snabbt
och ger en jämnare temperatur i utrymmet.
Sätt på fläkten när
rumstemperaturen är högre än
25 °C.
Tryck på brytaren (A) för att slå på fläkten.
Den gröna indikatorlampan (B) tänds.
Kom ihåg att stänga av fläkten
genom att trycka på (A) när du
stänger av produkten.
Den gröna indikatorlampan (B)
slocknar.
Kalender för frysta livsmedel
Frysklampar
Frysen är utrustad med minst en frysklamp
som ökar förvaringstiden i händelse av ett
strömavbrott eller funktionsfel.
Upptining
Djupfryst och fryst mat kan, innan den
används, tinas i kylen eller vid
rumstemperatur beroende på den tid som
står till förfogande för upptiningen.
Småbitar kan till och med tillagas direkt från
frysen medan de fortfarande är frysta.
Tillagningen tar i detta fall dock lite längre
tid.
Symbolerna visar olika typer av infrysta
matvaror.
Siffrorna anger förvaringstiden i månader för
de olika typerna av infrysta matvaror.
Huruvida den längsta eller kortaste
förvaringstiden för en viss matvara är giltig
beror på matvarans kvalitet och behandling
före infrysningen.
26
RÅD OCH TIPS

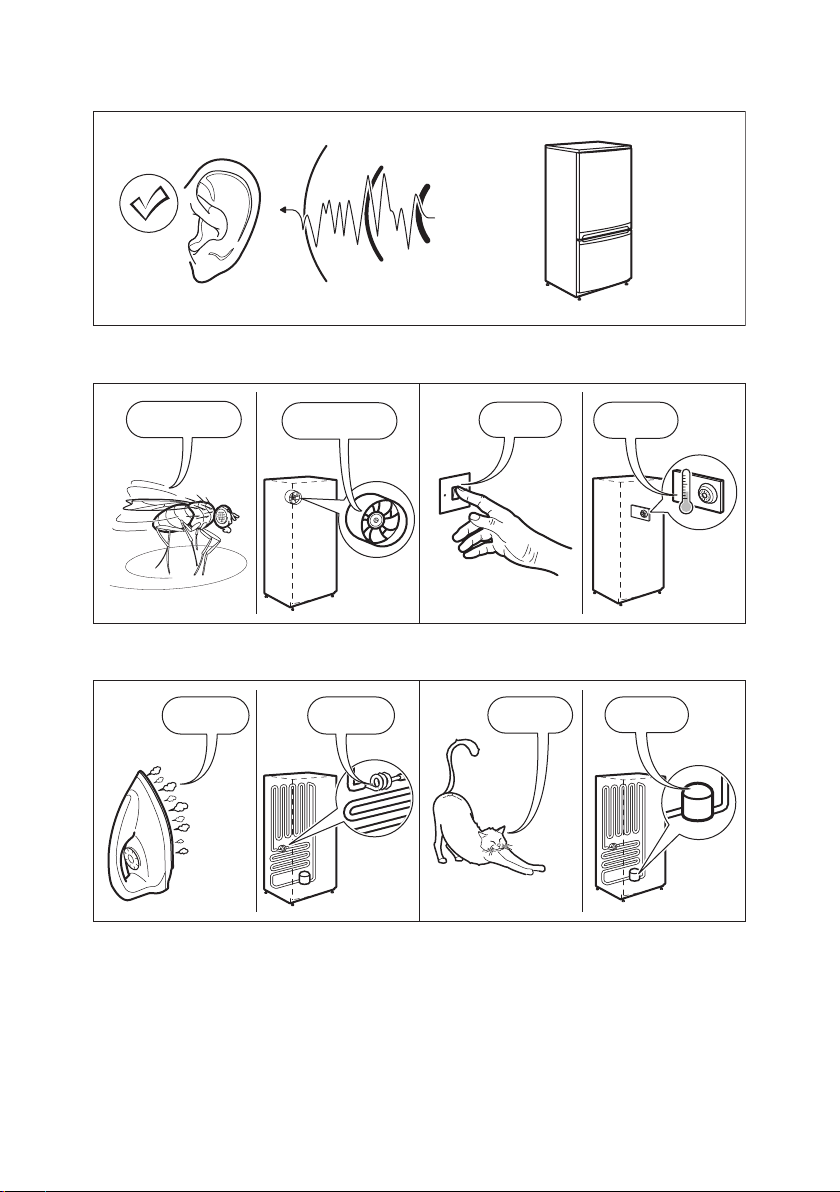

Normala driftljud
Följande ljud är normala under drift:
• Ett gurglande och bubblande ljud hörs
från slingorna när köldmedlet pumpas
runt.
• Ett surrande eller pulserande ljud hörs
från kompressorn när köldmedlet
pumpas runt.
• Ett plötsligt knackande ljud från
produktens insida som orsakas av
termisk dilatation (ett naturligt och
ofarligt fysiskt fenomen).
• Ett gurglande klickljud hörs från
temperaturregulatorn när kompressorn
slås på eller av.
Tips för energibesparing
• Öppna inte dörren för ofta och låt den
inte stå öppen längre tid än absolut
nödvändigt.
• Avlägsna inte kylackumulatorerna (i
förekommande fall) från fryskorgen.
Tips för kylning av färska
livsmedel
För att få bästa resultat:
• Förvara inte varm mat eller flyktiga
vätskor i kylskåpet.
• Täck över eller förpacka maten, särskilt
om den har en stark smak.
• placera mat så att luft kan cirkulera fritt
omkring den
Tips för kylning
Praktiska råd:
• Kött (alla typer) : Lägg i plastpåsar och
placera på glashyllan ovanför
grönsakslådan.
• Av säkerhetsskäl bör kött förvaras på
detta sätt i högst två dygn.
• Tillagad mat och kalla rätter: Dessa bör
täckas över och kan placeras på valfri
hylla.
• Frukt och grönsaker: Skölj av och rengör
noga och lägg i den speciella
grönsakslådan(-lådorna).
• Smör och ost: Dessa produkter bör
läggas i särskilda, lufttäta behållare eller
förpackas i aluminiumfolie eller
plastpåsar för att få bort så mycket luft
som möjligt.
• Flaskor: dessa bör ha kapsyl och
förvaras lämpligen antingen i dörrens
flaskhylla eller (extrautr.) i flaskstället.
• Bananer, potatis, lök och vitlök som inte
är förpackade bör inte förvaras i
kylskåpet.
Tips för infrysning
Här följer några värdefulla tips som hjälper
dig att använda infrysningsfunktionen på
bästa sätt:
• den största mängd mat som kan frysas
inom 24 timmar anges på typskylten.
• frysprocessen tar 24 timmar, inga andra
livsmedel får läggas i frysen under denna
tid.
• frys endast in färska och rena matvaror
av hög kvalitet.
• dela upp maten i små portioner för en
snabbare och fullständig infrysning,
därefter kan du plocka ut och tina
endast den mängd du behöver.
• slå in maten i aluminiumfolie, eller lägg
den i plastpåsar och se till att
förpackningarna är lufttäta.
• låt inte färsk, ej infryst mat komma i
kontakt med redan infryst mat för att
temperaturen inte skall öka i den infrysta
maten.
• magra matvaror håller sig bättre och
längre än feta. Salt minskar livslängden
på matvaror.
• isglass kan, om den konsumeras direkt
från frysfacket, orsaka frysskador på
huden.
• det är lämpligt att anteckna datumet för
infrysning på varje separat förpackning
så att du kan hålla reda på
förvaringstiderna.
Tips för förvaring av fryst mat
Observera följande för att utnyttja
produktens prestanda på bästa sätt:
27
• Kontrollera att kommersiellt infrysta
matvaror har förvarats på rätt sätt av
återförsäljaren.
• transportera frysta matvaror från affären
till frysen så snabbt som möjligt;
• öppna inte dörren för ofta och låt den
inte stå öppen längre tid än absolut
nödvändigt.
SKÖTSEL OCH RENGÖRING
VARNING! Se
säkerhetsavsnitten.
Allmänna varningar
FÖRSIKTIGHET! Koppla loss
produkten från eluttaget innan
du utför någon form av
underhåll.
Kylenheten i denna produkt
innehåller kolväten. Underhåll
och påfyllning får därför endast
utföras av en auktoriserad
servicetekniker.
Tillbehören och andra delar av
produkten är inte lämpliga för
rengöring i diskmaskin.
Regelbunden rengöring
FÖRSIKTIGHET! Dra inte i,
flytta inte och undvik att skada
rörledningarna och kablarna
inne i produkten.
• när fryst mat tinas upp försämras den
snabbt och får inte frysas in på nytt.
• överskrid inte den förvaringsperiod som
anges av tillverkaren.
1. Rengör kylens/frysens insida och alla
tillbehör med ljummet vatten och en
liten mängd neutral såpa.
2. Inspektera regelbundet dörrtätningarna
och torka dem rena från eventuell
smuts.
3. Skölj av och torka noggrant.
4. Rengör kondensorn och kompressorn
(om de går att komma åt) på
produktens baksida med en borste.
Detta förbättrar produktens prestanda
och bidrar till en lägre energiförbrukning.
Avfrostning av kylskåpet
Frost avlägsnas automatiskt i kylutrymmet
varje gång kompressorn stannar under
normal användning. Det avfrostade vattnet
töms ut via en ränna i en särskild behållare
som sitter ovanför kompressorn på
produktens baksida, där vattnet avdunstar.
Det är viktigt att regelbundet rengöra
smältvattnets tömningshål i mitten av
kylskåpsutrymmet för att undvika att vattnet
rinner över och droppar ned på matvarorna.
FÖRSIKTIGHET! Var försiktig
så att du inte skadar
kylsystemet.
FÖRSIKTIGHET! När du flyttar
produkten ska du lyfta upp den i
framkanten så att inte golvet
repas.
Utrustningen måste rengöras med jämna
mellanrum:
Avfrostning av frysen
Frysfacket behöver inte avfrostas. Detta
innebär att det inte bildas någon frost under
28
drift, varken på innerväggarna eller
matvarorna.
Att frost inte bildas beror på en kontinuerlig
cirkulation av kalluft, som genereras av en
automatiskt kontrollerad fläkt, inne i
frysavdelningen.
1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att
inte dålig lukt bildas.
VARNING! Om produkten
lämnas påslagen, be någon titta
Långa uppehåll
Följ nedanstående anvisningar om
produkten inte skall användas på länge:
till den då och då så att inte
varorna i den förstörs i händelse
av strömavbrott.
FELSÖKNING
VARNING! Se
säkerhetsavsnitten.
Om produkten inte fungerar...
Problem Möjlig orsak Åtgärd
Kylskåpet arbetar inte. Kylskåpet är avstängt. Slå på kylskåpet.
Stickkontakten sitter inte
ordentligt i eluttaget.
Eluttaget är strömlöst. Anslut en annan elektrisk appa-
Kylskåpet bullrar. Kylskåpet står ostadigt. Kontrollera om kylskåpet står
Lampan fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren.
Lampan fungerar inte. Lampan är trasig. Kontakta närmaste auktoriser-
Kompressorn arbetar utan
uppehåll.
Många matvaror inlagda
Rumstemperaturen är för
Alltför varm mat har lagts
Temperatur är felaktigt inställd.
samtidigt.
hög.
in.
Locket är inte ordentligt
stängt.
Sätt i stickkontakten ordentligt i
eluttaget.
rat till eluttaget. Kontakta en
behörig elektriker.
stabilt.
ade serviceverkstad.
Se kapitlet "Drift".
Vänta några timmar och kontrollera sedan temperaturen igen.
Se klimatklasstabellen på
märkskylten.
Låt mat svalna till rumstemperatur före infrysning.
Se avsnittet ”Stängning av dörren”.
Problem Möjlig orsak Åtgärd
Funktionen FastFreeze är
på.
Kompressorn startar inte
omedelbart när FastFreezeknappen trycks in eller när
temperaturen ändras.
Vatten rinner inne i kylskåpet. Vattenutloppet är igen-
Vatten rinner ut på golvet. Smältvattensutloppet är
Temperaturen kan inte ställas
in.
Temperaturen i kylskåpet är
för låg/hög.
Detta är normalt och indikerar inte att något fel har
uppstått.
täppt.
Matvaror hindrar vattnet
från att rinna in i vattenuppsamlaren.
inte anslutet till avdunstningsbrickan ovanför kompressorn.
Funktionen FastFreeze eller
Shopping Function är påslagen.
Temperaturen är felaktigt
inställd.
Locket är inte ordentligt
stängt.
Matvarornas temperatur är
för hög.
Många matvaror inlagda för
förvaring samtidigt.
Dörren har öppnats för ofta.
Funktionen FastFreeze är
på.
Kalluft cirkulerar inte i kylskåpet.
Se "Funktionen FastFreeze".
Kompressorn startar efter en
stund.
Rengör vattenutloppet.
Kontrollera att inga matvaror
har kontakt med den bakre
väggen.
Anslut tömningsslangen till avdunstningsbrickan.
Stäng av FastFreeze eller
Shopping Function manuellt eller vänta med att ställa in temperaturen tills funktionen har
återställts automatiskt. Se
"FastFreeze- eller Shopping
Function-funktionen".
Ställ in en högre/lägre temperatur.
Se avsnittet ”Stängning av dörren”.
Låt matvarornas temperatur
sjunka till rumstemperatur innan
du lägger in dem.
Lägg in färre matvaror för förvaring samtidigt.
Öppna dörren bara när det behövs.
Se "Funktionen FastFreeze".
Se till att kalluft kan cirkulera i
kylskåpet.
29
5 cm
min.
200 cm
2
min.
200 cm
2
30
Kontakta närmaste
auktoriserade serviceverkstad
om dessa råd inte löser
problemet.
Byte av lampan
Produkten har en innerbelysning bestående
av en LED-lampa med lång livslängd.
Endast servicepersonal får byta ut lampan.
Kontakta din auktoriserade serviceverkstad.
INSTALLATION
Placering
Produkten kan installeras på en torr och
välventilerad plats inomhus där
omgivningstemperaturen motsvarar den
klimatklass som anges på typskylten:
Klimatklass
SN +10 °C till +32 °C
N +16 °C till +32 °C
ST +16 °C till + 38 °C
T +16 °C till +43 °C
Omgivningstemperatur
Stängning av dörren
1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnitt
"Installation".
3. Byt vid behov ut defekta dörrtätningar.
Kontakta den auktoriserade
serviceverkstaden.
nätspänningsmatningen inte är jordad,
kontakta en kvalificerad elektriker för att
ansluta produkten till en separat jord
enligt gällande bestämmelser.
• Tillverkaren ansvarar inte för skador
orsakade av att ovanstående
säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt
EEG-direktiven.
Ventilationskrav

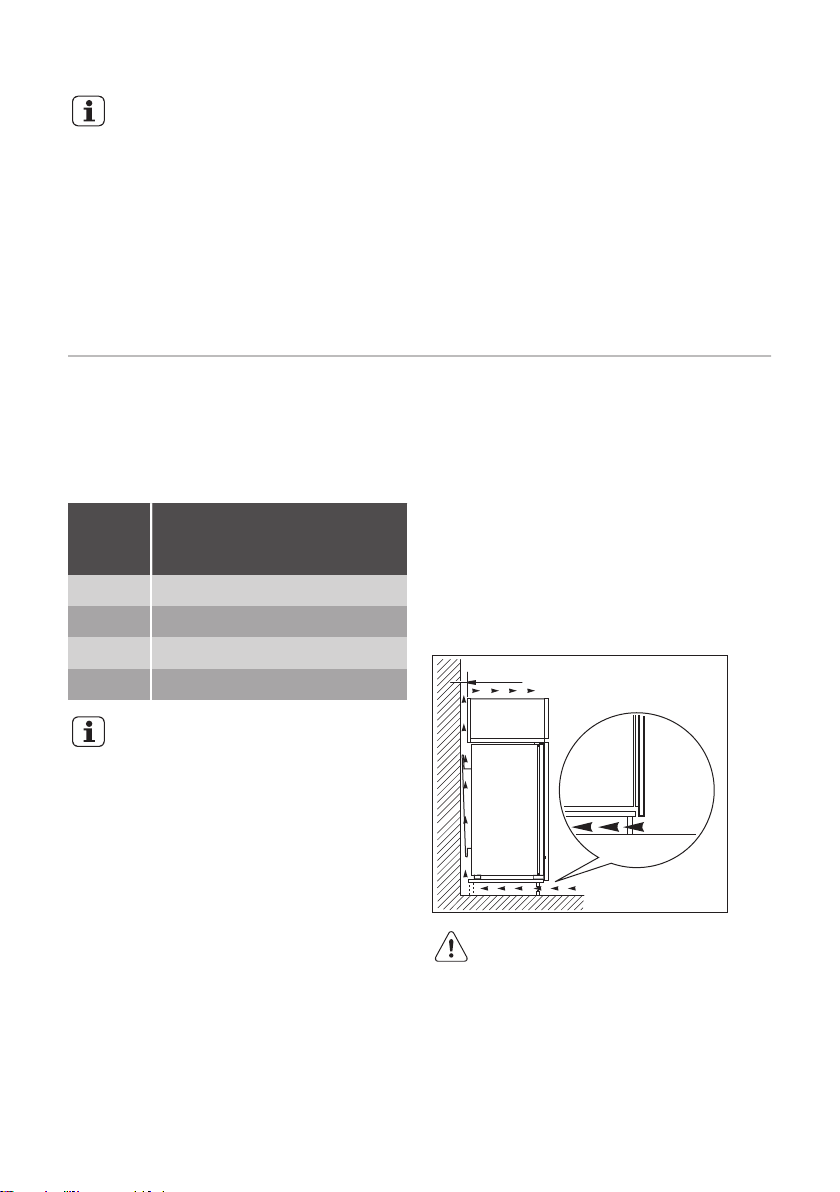

Luftflödet bakom produkten måste vara
tillräckligt.
Vissa funktionsproblem kan
uppstå för vissa modelltyper vid
användning utanför det
området. Korrekt funktion kan
endast garanteras inom angivet
temperaturområde. Kontakta
återförsäljaren, vår kundtjänst
eller närmsta servicecenter om
du är osäker på var du ska
installera produkten.
Elektrisk anslutning
• Kontrollera att nätspänningen och
nätfrekvensen överensstämmer med
produktens märkdata som anges på
typskylten före anslutning till ett eluttag.
• Produkten måste jordas. Nätkabelns
stickkontakt är försedd med en kontakt
för detta ändamål. Om
FÖRSIKTIGHET! Se
monteringsanvisningarna för
installationen.
Omhängning av dörr

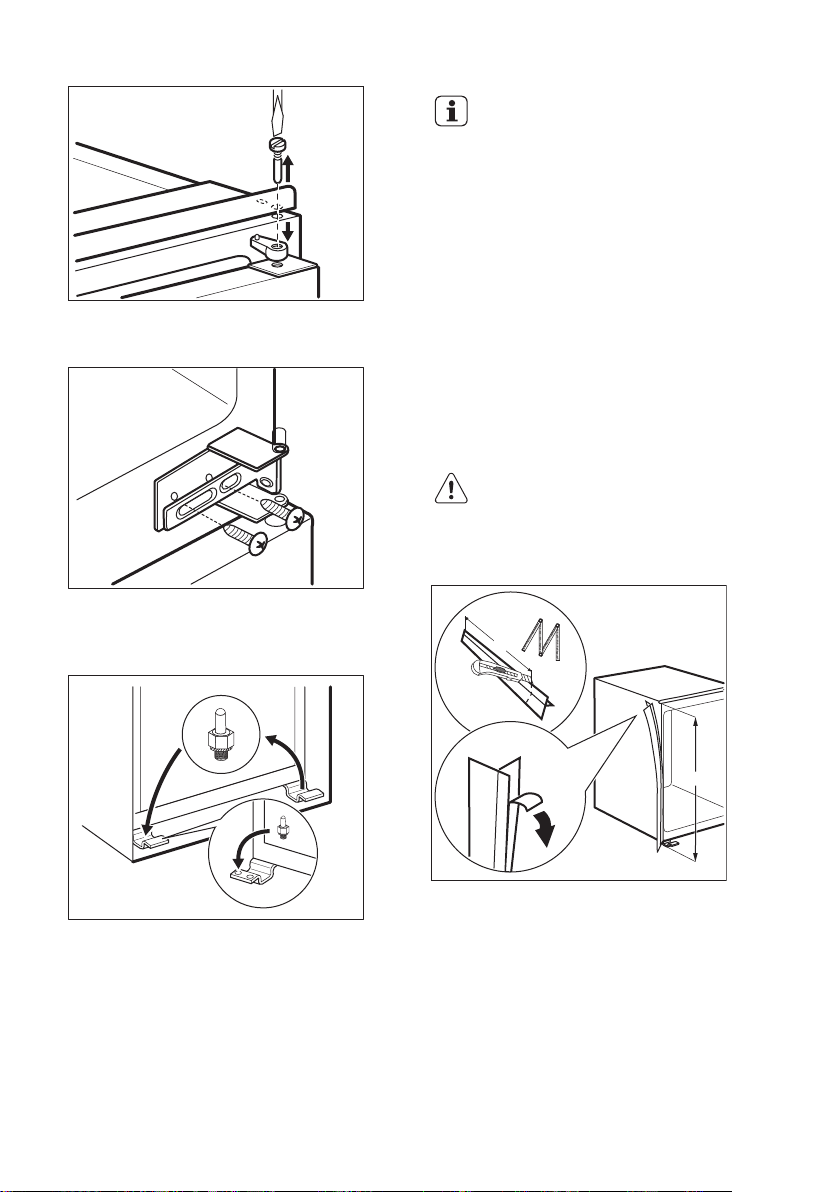

1. Lossa och avlägsna den övre sprinten.
2. Avlägsna den övre dörren.
x
x
3. Ta bort distanshållaren.
4.
Lossa det mellersta gångjärnet.
5. Ta bort den nedre dörren.
6. Lossa och avlägsna den nedre sprinten.
7. Spänn åt den nedre sprinten på andra
sidan.
Kontrollera slutligen följande:
• Alla skruvar är åtdragna.
• Magnettätningen suger fast
ordentligt mot skåpet.
• Dörren öppnas och stängs
ordentligt.
Om rumstemperaturen är låg
(t.ex. på vintern) kanske
tätningen inte fäster ordentligt.
Vänta i så fall tills tätningen har
anpassat sig på naturlig väg.
Om du inte vill hänga om dörren
själv kan du kontakta närmaste
auktoriserade serviceverkstad.
En servicetekniker hänger om
den mot en avgift.
Installation av produkten
FÖRSIKTIGHET! Se till att
nätkabeln kan röra sig fritt.
1.
Skär vid behov av den självhäftande
tätningslisten och sätt fast den på
produkten så som figuren visar.
31
8. Montera den nedre dörren.
9. Dra åt det mellersta gångjärnet.
10. Montera plastdistansen.
11. Montera den övre dörren.
12. Dra åt den övre sprinten.
2. Installera produkten i nischen.
3. Tryck produkten i pilens riktning (1) tills
den övre täcklisten tar stopp mot
köksskåpet.
1
2
4 mm
44 mm
I
I
32
4.
Tryck produkten i pilens riktning (2) mot
skåpet på motsatta sidan av gångjärnet.
5.
Justera produkten i nischen.
Kontrollera att avståndet mellan
produkten och köksskåpets framkant är
44 mm.
Det nedre gångjärnet (i påsen med
tillbehör) ser till att avståndet mellan
produkten och köksskåpet blir korrekt.
Kontrollera att avståndet mellan
produkten och köksskåpet är 4 mm.
6. Öppna luckan. Sätt det nedre
gångjärnet på plats.
8.
Ta bort rätt del från
gångjärnstäckningen (E). Ta bort DXdelen vid högergångjärn, och SX-delen i
det motsatta fallet.
7. Säkra produkten i nischen med 4
skruvar.
9. Sätt fast kåporna (C och D) på de
utstående kanterna och i
gångjärnshålen.
E
E
B
D
C
10.
G
H
Hb Ha
Hc
Hd
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
Ha
Hc
Montera ventilationsgallret (B).
11.
Montera gångjärnstäckningarna (E) på
gångjärnen.
12.
Säkra produkten i sidled mot
köksskåpets sidovägg.
13.

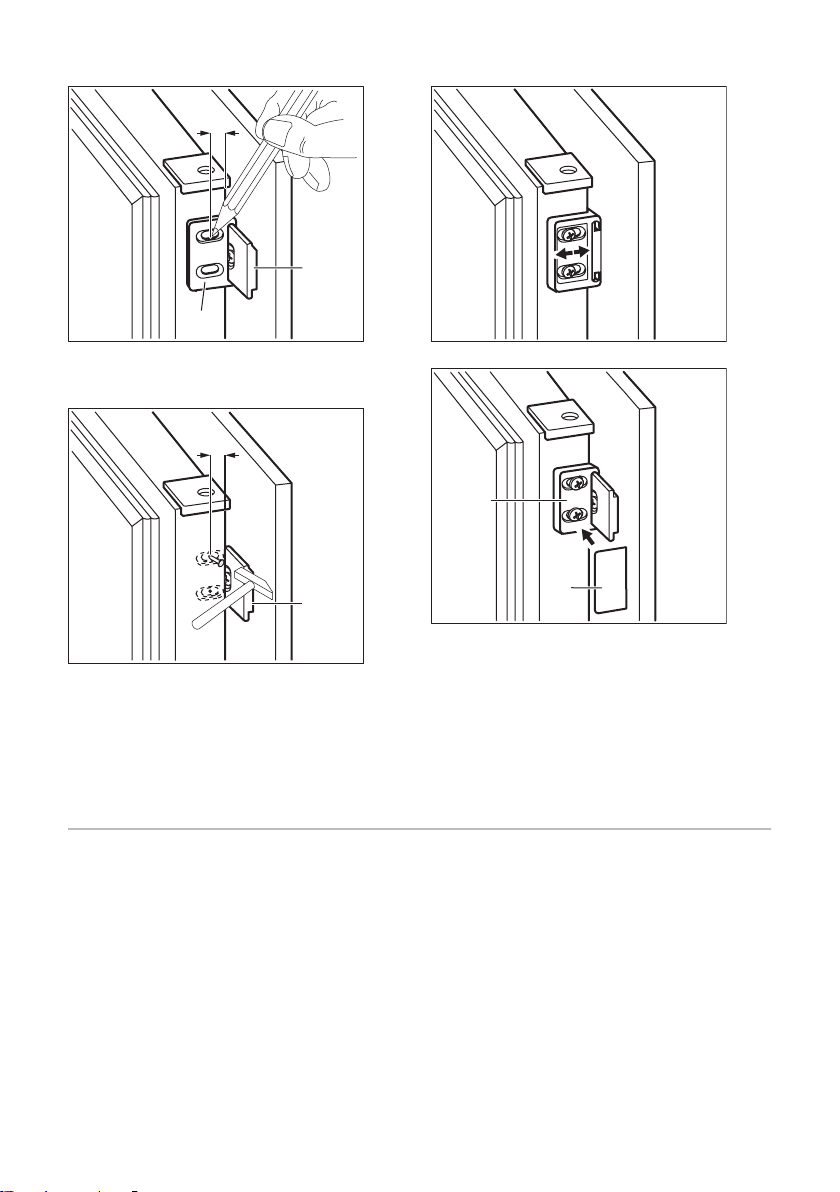

Lossa skruvarna till del (G) och flytta del
(G) till köksskåpets sidovägg.
Montera del (Ha) på köksskåpets inre
17.
sida.
33
14. Dra fast skruvarna till del (G) igen.
15. Sätt fast del (H) på del (G).
16. Klipp isär delarna (Ha), (Hb), (Hc) och
(Hd).
18. Tryck fast del (Hc) på del (Ha).
19. Öppna produktens dörrar och
snickeriluckan i en 90° vinkel.
20. Sätt in den lilla fyrkantiga delen (Hb) i
skenan (Ha).
21. För ihop produktens dörr och
snickeriluckan och markera hålen.
Ha
Hb
8 mm
Ha
K
8 mm
Hb
Hb
Hd
34
22.
Ta bort stöden och markera ett avstånd
på 8 mm från snickeriluckans ytterkant
där den lilla spiken ska passa in (K).
25.
Tryck fast del (Hd) på del (Hb).
Kontrollera slutligen följande:
23. Sätt tillbaka den lilla fyrkantiga delen på
skenan igen och fixera den med de
medföljande skruvarna.
24. Rikta in köksskåpsdörren och
• Alla skruvar är åtdragna.
• Tätningslisten sitter fast ordentligt på
skåpet.
• Dörren öppnas och stängs ordentligt.
produktens dörrar mot varandra genom
att justera del (Hb).
BULLER
Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).
BRRR!
HISSS!
CLICK!
BLUBB!
CRACK!
SSSRR
R!
OK
CLICK!
CLICK!
SSSRRR!
SSSRRR!
BRRR!
BRRR!
HISSS!
HISSS!
35
BLUBB!
BLUBB!
CRACK!CRACK!
36
TEKNISK INFORMATION
Tekniska data
Inbyggnadsmått
Höjd mm 1780 mm
Vikt mm 560 mm
Djup mm 550 mm
Temperaturökningstid Timmar 20 timmar
Nätspänning Volt 230 - 240
Frekvens Hz 50
Teknisk information finns på typskylten som
sitter på insidan eller utsidan av produkten
och på energietiketten.
MILJÖSKYDD
Återvinn material med symbolen .
Återvinn förpackningen genom att placera
den i lämpligt kärl. Bidra till att skydda vår
miljö och vår hälsa genom att återvinna
avfall från elektriska och elektroniska
produkter. Släng inte produkter märkta
med symbolen med hushållsavfallet.
Lämna in produkten på närmaste
återvinningsstation eller kontakta
kommunkontoret.
*
Loading...
