MANUALE D’USO

GGUUIIDDAA AALLLL''UUSSOO DDEELLLLAA LLAAVVAASSTTOOVVIIGGLLIIEE EE AAII PPRROOGGRRAAMMMMII DDII LLAAVVAAGGGGIIOO

Sommario

Avvertenze per la sicurezza e l’uso__________________________2

2. Installazione e posa in opera_______________________________5

3. Descrizione dei comandi __________________________________9

4. Istruzioni d'uso_________________________________________15

5. Pulizia e manutenzione __________________________________26

6. Rimedi alle anomalie di funzionamento______________________30

Vi ringraziamo per avere scelto questo nostro prodotto. Consigliamo di leggere attentamente tutte le istruzioni contenute in questo manuale per conoscere le condi zioni più id onee per un corretto e sicuro utilizzo della vostra lavastoviglie. I singoli paragrafi sono proposti in modo da giungere p asso dopo passo a conoscere tutte le funzionalità dell'apparecchio, i testi sono facilmente comprensibili e corredati da immagini dettagliate. Vengono dati utili consigli per l’utilizzo di cestelli, irroratori, contenitori, filtri, programmi di lavaggio e la corretta impostazione dei comandi. I consigli di pulizia qui indicati consentiranno di mant enere inalterate nel tempo le prestazioni della vostra lavastoviglie. Questo manuale, di facile consultazione, vi consentirà di soddisfare tutte le domande che potranno sorgere in merito all'utilizzo della lavastoviglie.

ISTRUZIONI PER L’INSTALLATORE: sono destinate al tecnico qualificato che deve eseguire l'installazione, la messa in servizio ed il collaudo dell’apparecchio.

ISTRUZIONI PER L’UTENTE: indicano i consigli d’uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione dell’apparecchio.

Avvertenze

1. Avvertenze per la sicurezza e l’uso

QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE DELL’APPARECCHIO: OCCORRE CONSERVARLO SEMPRE INTEGRO UNITAMENTE ALL'APPARECCHIO. PRIMA DELL'UTILIZZO CONSIGLIAMO UNA ATTENTA LETTURA DI TUTTE LE INDICAZIONI CONTENUTE IN QUESTO MANUALE. L'INSTALLAZIONE DOVRÀ ESSERE ESEGUITA DA PERSONALE QUALIFICATO E NEL RISPETTO DELLE NORME VIGENTI. QUESTO APPARECCHIO È PREVISTO PER UN IMPIEGO DI TIPO DOMESTICO, ED È CONFORME ALLE DIRETTIVE 2006/95 CE, 2004/108 CE ATTUALMENTE IN VIGORE, COMPRESA LA PREVENZIONE ED ELIMINAZIONE DEI RADIODISTURBI. L'APPARECCHIO È COSTRUITO PER SVOLGERE LA SEGUENTE FUNZIONE: LAVAGGIO E ASCIUGATURA DI

STOVIGLIE; OGNI ALTRO USO VA CONSIDERATO IMPROPRIO. IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER UTILIZZI DIVERSI DA QUELLI INDICATI.

LA TARGA DI IDENTIFICAZIONE, CON I DATI TECNICI, IL NUMERO DI MATRICOLA E LA MARCATURA È VISIBILMENTE POSIZIONATA SUL BORDO INTERNO DELLO SPORTELLO. LA TARGHETTA SUL BORDO INTERNO DELLO SPORTELLO NON DEVE MAI ESSERE RIMOSSA.

NON LASCIARE I RESIDUI DELL'IMBALLO INCUSTODITI NELL'AMBIENTE DOMESTICO. SEPARARE I VARI MATERIALI DI SCARTO PROVENIENTI DALL’IMBALLO E CONSEGNARLI AL PIÙ VICINO CENTRO DI RACCOLTA DIFFERENZIATA.

E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITÀ PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.

IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' PER EVENTUALI DANNI A PERSONE O COSE DERIVANTI DAL MANCATO COLLEGAMENTO O DA COLLEGAMENTO DIFETTOSO DELLA LINEA DI TERRA.

QUALORA L’APPARECCHIO VENISSE INSTALLATO SU PAVIMENTI RICOPERTI, OCCORRE PRESTARE ATTENZIONE CHE LE APERTURE NELLA PARTE INFERIORE NON SIANO OSTRUITE.

AL TERMINE DI OGNI UTILIZZO, SPEGNERE LA LAVASTOVIGLIE PER

EVITARE DISPERSIONE DI ENERGIA ELETTRICA.

Avvertenze

IN CASO DI FUNZIONAMENTO ANOMALO DISINSERIRE LA LAVASTOVIGLIE

L'APPARECCHIO DISMESSO DEVE ESSERE RESO INUTILIZZABILE. TAGLIARE IL CAVO DI ALIMENTAZIONE DOPO AVER STACCATO LA SPINA DALLA PRESA DI CORRENTE. RENDERE INNOCUE QUELLE PARTI CHE POSSONO COSTITUIRE PERICOLO PER I BAMBINI (SERRATURE, PORTE, ECC.).

QUESTO APPARECCHIO È CONTRASSEGNATO IN CONFORMITÀ ALLA DIRETTIVA EUROPEA 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE). ASSICURANDOSI CHE QUESTO PRODOTTO SIA SMALTITO IN MODO CORRETTO, L'UTENTE CONTRIBUISCE A PREVENIRE LE POTENZIALI CONSEGUENZE NEGATIVE PER L'AMBIENTE E LA SALUTE.

IL SIMBOLO SUL PRODOTTO O SULLA DOCUMENTAZIONE DI ACCOMPAGNAMENTO INDICA CHE QUESTO PRODOTTO NON DEVE ESSERE TRATTATO COME RIFIUTO DOMESTICO MA DEVE ESSERE CONSEGNATO PRESSO L'IDONEO PUNTO DI RACCOLTA PER IL RICICLAGGIO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE. DISFARSENE SEGUENDO LE NORMATIVE LOCALI PER LO SMALTIMENTO DEI RIFIUTI. PER ULTERIORI INFORMAZIONI SUL TRATTAMENTO, RECUPERO E RICICLAGGIO DI QUESTO PRODOTTO, CONTATTARE L'IDONEO UFFICIO LOCALE, IL SERVIZIO DI RACCOLTA DEI RIFIUTI DOMESTICI O IL NEGOZIO PRESSO IL QUALE IL PRODOTTO È STATO ACQUISTATO.

DALLA RETE ELETTRICA E CHIUDERE IL RUBINETTO DELL'ACQUA.

NON UTILIZZARE APPARECCHI DANNEGGIATI DAL TRASPORTO! IN CASO DI DUBBIO CONSULTARE IL PROPRIO RIVENDITORE. L'APPARECCHIO VA INSTALLATO E COLLEGATO IN BASE ALLE ISTRUZIONI FORNITE DAL COSTRUTTORE O DA PERSONALE QUALIFICATO.

LA LAVASTOVIGLIE DEVE ESSERE UTILIZZATA DA PERSONE ADULTE. L’UTILIZZO DA PARTE DI PERSONE CON RIDOTTE CAPACITÀ FISICHE E/O MENTALI È AMMESSO SOLAMENTE SOTTO LA SUPERVISIONE DI UN RESPONSABILE PER LA LORO SICUREZZA. TENERE LONTANI I BAMBINI DAI DETERSIVI E DAI MATERIALI COMPONENTI L’IMBALLO (SCCHETTI IN PLASTICA, POLISTIROLO, ECC.), NON PERMETTERE LORO DI AVVICINARSI ALLA LAVASTOVIGLIE E DI GIOCARE CON LA STESSA, ALL’INTERNO POTREBBERO RIMANERE RESIDUI DI DETERSIVO CHE POSSONO CAUSARE DANNI IRREPARABILI AGLI OCCHI, ALLA BOCCA ED ALLA GOLA, PROVOCANDO ANCHE IL SOFFOCAMENTO.

NON INTRODURRE SOLVENTI COME ALCOL O TREMENTINA CHE POTREBBERO PROVOCARE L’ESPLOSIONE.

NON INTRODURRE STOVIGLIE SPORCHE DI CENERE, CERA, VERNICI.

Avvertenze

Il costruttore declina ogni responsabilità per danni subiti da persone e cose, causati dall’inosservanza delle suddette prescrizioni o derivanti dalla manomissione anche di una singola parte dell’apparecchio e dall'utilizzo di ricambi non originali.

APPOGGIARSI O SEDERSI SULLA PORTA APERTA DELLA LAVASTOVIGLIE PUÒ CAUSARNE IL RIBALTAMENTO, CON CONSEGUENTE PERICOLO PER LE PERSONE. NON LASCIARE LA PORTA DELLA LAVASTOVIGLIE APERTA IN QUANTO VI SI POTREBBE INCIAMPARE.

NON BERE L'ACQUA RESIDUA EVENTUALMENTE PRESENTE NELLE STOVIGLIE O NELLA LAVASTOVIGLIE AL TERMINE DEL PROGRAMMA DI LAVAGGIO E PRIMA DELL'ASCIUGATURA.

I COLTELLI E GLI ALTRI UTENSILI DA CUCINA AVENTI DELLE PUNTE TAGLIENTI DEVONO ESSERE COLLOCATI NEL CESTELLO CON LE PUNTE RIVOLTE VERSO IL BASSO O POSTI IN MODO ORIZZONTALE NEL CESTO SUPERIORE, FACENDO ATTENZIONE A NON FERIRSI E CHE NON SPORGANO DAL CESTELLO.

MODELLI PROVVISTI DI ACQUASTOP

L'ACQUASTOP È UN DISPOSITIVO CHE IMPEDISCE L'ALLAGAMENTO IN CASO DI PERDITE D'ACQUA. DOPO L'INTERVENTO DELL'ACQUASTOP OCCORRE INTERPELLARE UN TECNICO QUALIFICATO PER INDIVIDUARE E RIPARARE IL GUASTO. NEI MODELLI DOTATI DI ACQUASTOP IL TUBO DI ALIMENTAZIONE ACQUA CONTIENE UN'ELETTROVALVOLA. NON TAGLIARE IL TUBO E NON LASCIAR CADERE L'ELETTROVALVOLA IN ACQUA. IN CASO DI DANNEGGIAMENTO DEL TUBO DI ALIMENTAZIONE ACQUA, DISINSERIRE L'APPARECCHIO DALLA RETE IDRICA ED ELETTRICA.

SUBITO DOPO L’INSTALLAZIONE EFFETTUARE UN BREVE COLLAUDO DELL'APPARECCHIO SEGUENDO LE ISTRUZIONI PIÙ AVANTI RIPORTATE. IN CASO DI MANCATO FUNZIONAMENTO, SCOLLEGARE L’APPARECCHIO DALLA RETE ELETTRICA ED INTERPELLARE IL PIÙ VICINO CENTRO DI ASSISTENZA TECNICA. NON TENTARE DI RIPARARE L'APPARECCHIO.

LA LAVASTOVIGLIE RISPONDE A TUTTI I REQUISITI IMPOSTI DALLE NORME DI SICUREZZA VIGENTI E RIGUARDANTI LE APPARECCHIATURE ELETTRICHE. EVENTUALI CONTROLLI TECNICI ANDRANNO EFFETTUATI SOLTANTO DA PERSONALE SPECIALIZZATO E AUTORIZZATO: LE

RIPARAZIONI ESEGUITE DA PERSONALE NON AUTORIZZATO, OLTRE A COMPORTARE IL DECADIMENTO DELLA GARANZIA, POSSONO DIVENTARE FONTE DI PERICOLO PER L'UTENTE.

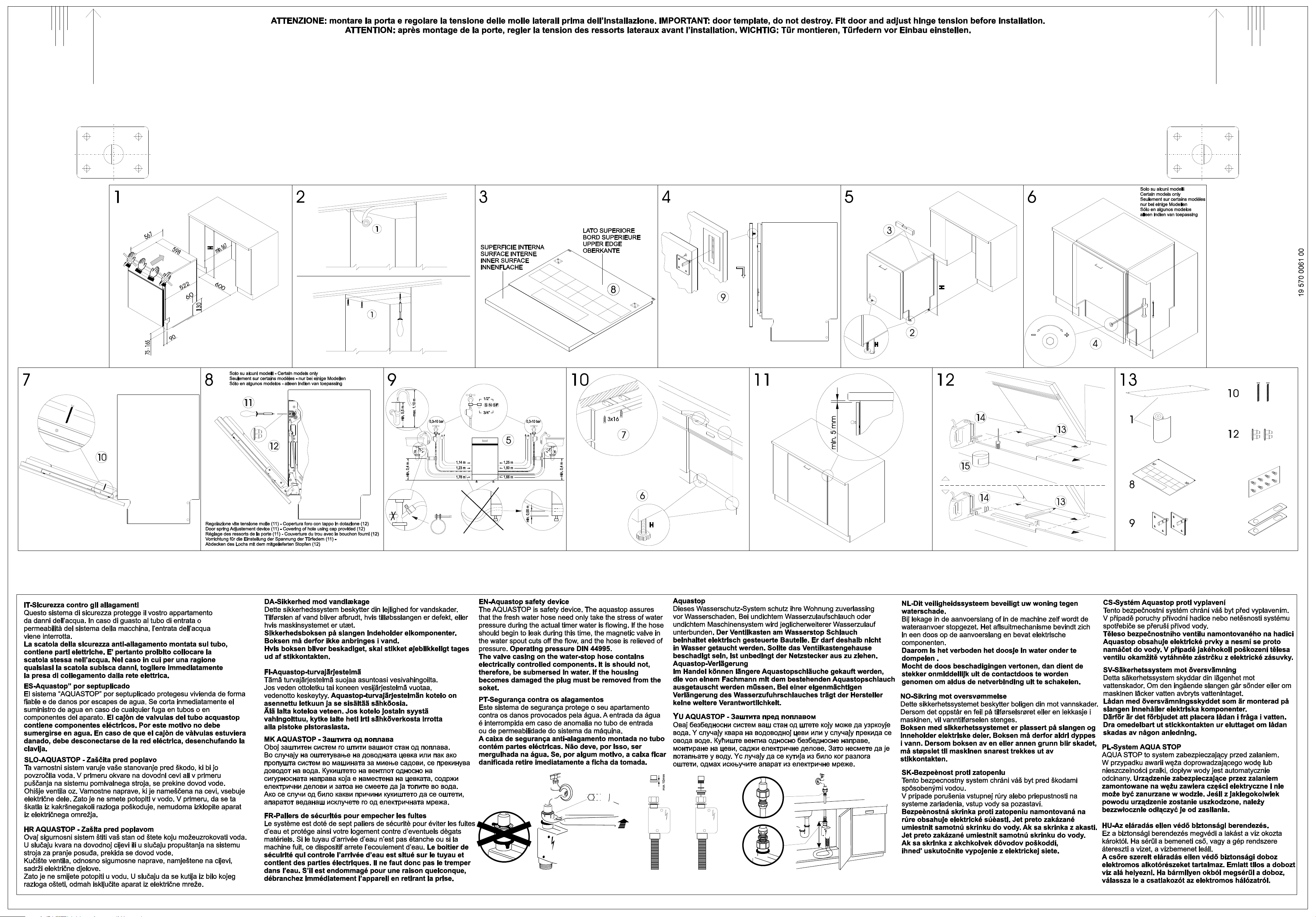

Istruzioni per l’installatore

2. Installazione e posa in opera

Rimuovere gli elementi ferma cestelli in polistirolo. Sistemare l’apparecchio nel punto prescelto. La lavastoviglie può essere fatta aderire con le fiancate o con lo schienale ai mobili o al le pareti. Se la lavastoviglie viene installata in adiacenza ad una fonte di calore, si dovrà interporre un pannello termoisolante al fine di prevenire surriscaldamenti e malfunzionamenti. Per assicurare la stabilità, installare gli apparecchi ad incasso inferiore o integrabi li solamente sotto piani di lavoro continui, avvitandoli ai mobili adiacenti o al piano di lavoro della cucina. Per facilitare le operazioni di installazione, i tubi d’alimentazione e scarico sono orientabili in tutte le direzioni; prestare attenzione che non vengano piegati o strozzati e che non siano troppo in tensione. Assicurarsi di stringere la ghiera di serraggio dopo avere orientato i tubi nella direzione desiderata. Per il passaggio dei tubi e cavo di alimentazione è necessario un foro di Ø minimo 8 cm.

Livellare l’apparecchio al suolo tramite gli appositi piedini regolabili. Questa operazione è indispensabile per assicurare il corretto funzionamento della lavastoviglie.

E' assolutamente vietato incassare la lavastoviglie sotto un piano cottura in vetroceramica.

E' possibile incassare la lavastoviglie sotto un pian o cottura tradizionale a patto che il piano di lavoro della cucin a sia continuo, e che la stessa lavastoviglie ed il piano siano montati e fissati correttamente, in maniera da non poter causare nessuna situazione di pericolo.

In caso di installazione della lavastoviglie in un vano adiacente ad un altro/i elettrodomestico/i, dovranno essere rispettate scrupolosamente le prescrizioni fornite dal costruttore dell’elettrodomestico stesso (distan ze minime, modalità di installazione, ecc.).

Alcuni modelli sono provvisti di un solo piedino posteriore regolabile tramite una vite posta in basso sulla parte anteriore dell’apparecchio.

2.1 Collegamento alla rete idrica

Prevenire i rischi di intasamento o danneggiamento: se la tubazion e

dell’acqua è nuova o è rimasta a lungo inattiva, prima di procedere all’allacciamento idrico, assicurarsi che l’acqua sia limpida e priva di impurità per evitare danni all’apparecchio. Per l’allacciamento della

lavastoviglie alla rete idrica, utilizzare solamente tubi nuovi; tubi vecchi o usati non devono essere riutilizzati.

Istruzioni per l’installatore

COLLEGAMENTO ALLA PRESA D’ACQUA

Allacciare il tubo di alimentazione ad una presa d’acqua fredda con bocca filettata ¾” gas, interponendo il filtro A in dotazione. Assicurarsi di avvitare strettamente il tubo

con le mani e poi completare l’operazione stringendo di circa ¼ di giro con una pinza.

Nei modelli dotati di ACQUASTOP il filtro è già presente nella ghiera filettata.

È possibile alimentare la lavastoviglie con acqua che non superi i 60°C. Alimentando l’apparecchio con acqua calda il tempo di lavaggio verrà abbreviato di circa 20 minuti, ma la sua efficacia sarà però lievemente ridotta. Il collegamento andrà effettuato alla presa domestica d’acqua calda con le stesse modalità descritte per il collegamento alla presa d’acqua fredda.

COLLEGAMENTO AL TUBO DI SCARICO

Inserire l’apposito tubo in una conduttura di scarico con dia metro minimo di 4 cm; in alternativa, appoggiarlo al lavandino utilizzando il reggitubo in dotazione, ma avendo cura di evitare strozzature o eccessive curvature. È importante evitare che il tubo possa sganciarsi e cadere. A tal proposito il reggitu bo è dotato di un foro, grazie al quale è possibile fissarlo con un laccio al muro o al rubinetto.

L’estremità libera andrà collocata ad un’alt ezza compresa tra 30 e 100 cm e non dovrà mai trovarsi immersa nell’acqua. In presen za di tubi di prolunga disposti orizzontalmente, per un massimo di 3 m, posizionare il tubo di scarico ad un’altezza max. di 85 cm dal suolo.

Istruzioni per l’installatore

2.2 Collegamento elettrico e avvertenze

VERIFICARE CHE I VALORI DI TENSIONE E FREQUENZA DI RETE CORRISPONDANO A QUELLI RIPORTATI SULLA TARGA DI IDENTIFICAZIONE DELL'APPARECCHIO POSTA SUL BORDO INTERNO DELLA PORTA.

LA SPINA ALL'ESTREMITÀ DEL CAVO DI ALIMENTAZIONE E LA RELATIVA PRESA DOVRANNO ESSERE DELLO STESSO TIPO E CONFORMI ALLE NORMATIVE SUGLI IMPIANTI ELETTRICI IN VIGORE.

LA SPINA DOVRÀ ESSERE ACCESSIBILE DOPO L'INSTALLAZIONE.

MAI STACCARE LA SPINA TIRANDONE IL CAVO. IN CASO DI DANNEGGIAMENTO DEL CAVO DI ALIMENTAZIONE OCC ORRE

FARLO SOSTITUIRE DAL COSTRUTTORE O DA UN CENTRO ASSISTENZA AUTORIZZATO.

EVITARE L'UTILIZZO DI ADATTATORI O DERIVATORI IN QUANTO POTREBBERO PROVOCARE SURRISCALDAMENTI O BRUCIATURE.

NEL CASO L'APPARECCHIO NON SIA PROVVISTO DI SPINA MA SOLO DEL CAVO DI ALIMENTAZIONE:

PREVEDERE SULLA LINEA DI ALIMENTAZIONE DELL'APPARECCHIO UN DISPOSITIVO DI INTERRUZIONE ONNIPOLARE, CON DISTANZA DI APERTURA TRA I CONTATTI UGUALE O SUPERIORE A 3.5MM, SITUATO IN POSIZIONE FACILMENTE RAGGIUNGIBILE.

IL COLLEGAMENTO ALLA RETE ELETTRICA DEVE ESSERE ESEGUITO ESCLUSIVAMENTE DA UN TECNICO SPECIALIZZATO SEGUENDO LO SCHEMA SOTTOSTANTE ED IN CONFORMITÀ ALLE LEGGI VIGENTI.

L = marrone N = blu

= giallo-verde

La sostituzione del cavo di alimentazione deve essere effettuata dal costruttore o da un Centro Assistenza Autorizzato in modo da prevenire qualsiasi rischio.

Istruzioni per l’installatore

SOLO PER GRAN BRETAGNA:

QUESTO APPARECCHIO DEVE ESSERE COLLEGATO A TERRA.

Sostituzione del fusibile

Se la spina per il collegamento alla rete di alimentazione è fornita con un fusibile BS 1363A 13A, per la sostituzione di quest'ultimo utilizzarne uno approvato A.S.T.A. di tipo BS 1362 e procedere come segue:

1. Rimuovere il coperchio A e il fusibile B.

2. Inserire il nuovo fusibile dentro il

coperchio.

3. Riposizionare entrambi dentro la spina.

Dopo la sostituzione del fusibile riposizionare correttamente il coperchio nella spina. In assenza del coperchio, la spina non dovrà essere riutilizzata fino a quando non verrà installato un idoneo

coperchio di ricambio.

I ricambi idonei sono identificabili dal colore dell'alloggiamento del coperchio o dalla scritta, posta sulla base della spina, che ne descrive il colore.

I coperchi di ricambio sono disponibili presso i rivenditori locali di materiale elettrico.

Istruzioni per l'utente

3. Descrizione dei comandi

3.1 Il pannello superiore

Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello superiore. Le operazioni di accensione, programmazione, spegnimento ecc., sono eseguibili solamente con la porta aperta.

TASTO DI ACCENSIONE/SPEGNIMENTO

Premendo questo tasto si pone la macchina sotto tensione.

SPIE PROGRAMMA SELEZIONATO

La spia accesa indica il programma selezionato e la presenza di

eventuali guasti (Rimedi alle anomalie di funzionamento). PULSANTE SELEZIONE PROGRAMMI

Premendo questo pulsante in sequenza è possibile s elezionare il

programma desiderato.

INDICATORE REGOLAZIONE DUREZZA ACQUA ATTIVATA

La spia lampeggiante indica che la macchina è in modalità “regolazione durezza acqua”.

SPIA MANCANZA SALE (solo su alcuni modelli)

Se presente il simbolo , la spia accesa indica la mancanza del sale rigenerante.

SPIA MANCANZA BRILLANTANTE (solo su alcuni modelli) La spia accesa indica la mancanza di brillantante nell’apposito

serbatoio

Istruzioni per l'utente

PULSANTE PARTENZA RITARDATA (solo su alcuni modelli)

Premendo questo pulsante in sequenza è possibile ritardare l’ inizio

del programma di 3, 6 oppure 9 ore. SPIE PARTENZA RITARDATA (solo su alcuni modelli)

L’accensione indica che è stata impostata la partenz a ritard ata di 3,

6, 9 ore. PULSANTE OPZIONE “3/1” (solo su alcuni modelli)

Premendo questo pulsante si attiva l’opzione di utilizzo dei

prodotti 3/1.

SPIA OPZIONE “3/1” (solo su alcuni modelli)

La spia accesa indica che la funzione è attiva.

IMPOSTAZIONE DEL PROGRAMMA DI LAVAGGIO ED ACCENSIONE

Per selezionare il programma più idoneo alle stoviglie da lavare fare affidamento alla tabella riportata qui di seguito, che individua il tipo di lavaggio più adatto anche in funzione della natura delle stoviglie ed al grado di sporco.

Una volta che, tramite la tabella proposta, si è indiv iduato il programma di lavaggio più idoneo:

• premere il tasto di ACCENSIONE/SPEGNIMENTO (1) e attendere l'accensione della SPIA PROGRAMMI (2);

• premere il pulsante di SELEZIONE PROGRAMMI (3) più volte fino all'accensione della spia corrispondente al programma desiderato;

• chiudere la porta; dopo circa 2" inizierà il programma, durante lo svolgimento del quale lampeggerà la relativa SPIA (segnalazione di programma in corso).
