LAVABIANCHERIA

MANUALE DELL’UTENTE

WASHING MACHINE

USER MANUAL

mode d’emploi de machine

à laver électronique

INDICE GENERALE SEZIONE 1: OPERAZIONI PRELIMINARI

• Avvertimenti di sicurezza

• Raccomandazioni

SEZIONE 2: INSTALLAZIONE

• Rimozione delle viti per il trasporto

• Regolazione dei piedini

• Collegamento all’alimentazione elettrica

• Collegamento all’alimentazione idrica

• Collegamento allo scarico dell’acqua

SEZIONE 3: SPECIFICHE TECNICHE SEZIONE 4: PANNELLO DI CONTROLLO

• Tasto Avvio/Pausa

• Spie di indicazione funzione

• Tasti funzione

• Selettore velocità di rotazione

• Manopola programma

SEZIONE 5: COME LAVARE I CAPI

• Prima di effettuare il lavaggio

• Attivazione della macchina

SEZIONE 6: MANUTENZIONE E PULIZIA

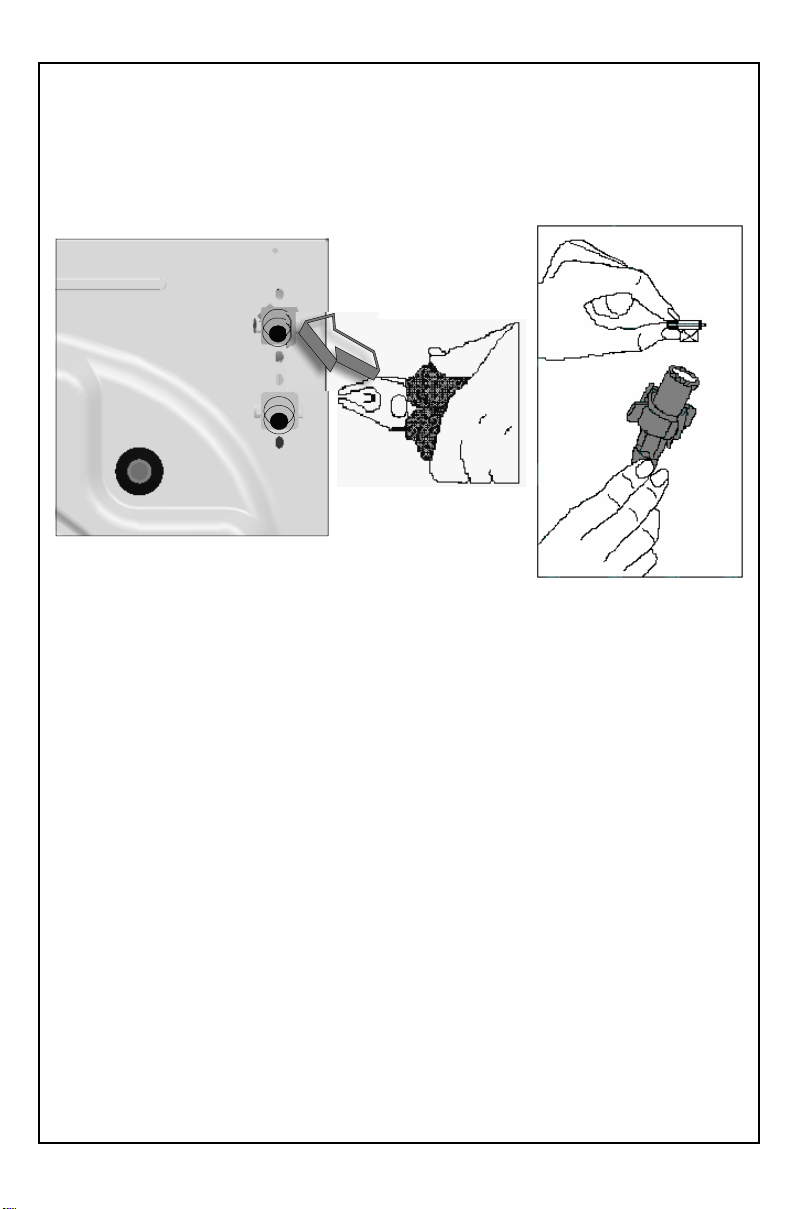

• Filtri di ingresso acqua

• Filtro della pompa

• Vaschetta del detersivo

• Tappo del sifone

• L’involucro

• Il cestello

• Rimozione del calcare

SEZIONE 7: INFORMAZIONI PRATICHE SEZIONE 8: COME EVITARE I GUASTI PIÙ CONSUETI SEZIONE 9: SISTEMA AUTOMATICO DI DIAGNOSTICA SEZIONE 10: SIMBOLI DI LAVAGGIO INTERNAZIONALI

SEZIONE 1: OPERAZIONI PRELIMINARI

AVVERTIMENTI DI SICUREZZA

• Non utilizzare prese multiple o prolunghe.

• Non inserire nella presa di corrente spine con cavo danneggiato o

rotto.

• Se il cavo è danneggiato dovrebbe essere sostituito dal produttore o da un centro assistenza autorizzato per evitare rischi.

• Non tirare il cavo per staccare la spina dalla presa di corrente. Per staccare la spina, afferrare quest’ultima e tirare.

• Non inserire la spina con mani bagnate.

• Non toccare l’apparecchio con mani o piedi bagnati.

• Non aprire il contenitore del detersivo quando l’apparecchio è in

funzione.

• Non tentare di aprire la porta dell’apparecchio quando quest’ultimo è in funzione.

• Dato che l’apparecchio può raggiungere temperature elevate mentre è in funzione, non toccare il tubo di scarico né l’acqua di scarico.

• In caso di guasto, per prima cosa scollegare l’apparecchio e chiudere il rubinetto dell’acqua. Non tentare di effettuare riparazioni. Contattare il centro di assistenza autorizzato più vicino.

• Non dimenticare che il materiale usato per l’imballaggio dell’apparecchio può essere pericoloso per i bambini.

• Non permettere che i bambini giochino con l’apparecchio.

• Non permettere che animali domestici si avvicinino all’apparecchio.

• Accertarsi che la macchina sia utilizzata unicamente da adulti, in

conformità con le informazioni contenute nel presente manuale.

• Il presente apparecchio è progettato per un utilizzo in ambiente domestico. In caso di utilizzo commerciale la garanzia verrà automaticamente invalidata.

• L’apparecchiatura non deve essere posta su un tappeto che blocchi la ventilazione sul lato inferiore.

RACCOMANDAZIONI

• Il detersivo o l’ammorbidente se lasciati a contatto con l’aria per lunghi periodi di tempo si asciugano e si attaccano al contenitore del detersivo. Per evitare questo inconveniente inserire il detersivo e l’ammorbidente nella vaschetta del detersivo solo appena prima del lavaggio.

• Si raccomanda di utilizzare il programma di pre-lavaggio solo per capi molto sporchi.

• Non superare il carico massimo.

• Questo apparecchio non deve essere usato da persone (inclusi i

bambini) con capacità fisiche, sensoriali o mentali ridotte, o che mancano di esperienza e conoscenza, a meno che non abbiano ricevuto una supervisione o istruzioni sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini devono ricevere supervisione per assicurarsi che non giochino con l’apparecchio.

• Qualora si preveda di non utilizzare l’apparecchio per un lungo periodo di tempo, scollegare il cavo di alimentazione, chiudere il rubinetto dell’alimentazione idrica e lasciare il portello aperto per mantenere asciutto l’interno della macchina e per prevenire la formazione di odori.

• A seguito delle procedure di controllo della qualità, può restare una certa uantità di acqua contenuta all’interno dell’apparecchio. Ciò non crea problemi al funzionamento della macchina.

SEZIONE 2: INSTALLAZIONE

Occorre eseguire le seguenti operazioni prima di utilizzare la lavatrice.

RIMOZIONE DELLE VITI PER IL TRASPORTO

• Le viti per il trasporto, posizionate sul retro dell’apparecchio, devono essere rimosse prima di mettere in funzione l’apparecchio.

• Allentare le viti facendole ruotare in senso antiorario con una chiave adatta. (DIAGRAMMA 1)

• Togliere le viti estraendole.(DIAGRAMMA 2)

• Nei fori da cui sono state rimosse le viti per il trasporto, inserire gli

appositi tappi delle viti per il trasporto che si trovano nella borsa degli accessori. (DIAGRAMMA 3)

• Conservare le viti rimosse per eventuali movimentazioni successive.

DIAGRAMMA 2

DIAGRAMMA 1 DIAGRAMMA 3

REGOLAZIONE DEI PIEDINI

• Non installare la macchina su tappeti o superfici analoghe.

• Per garantire un funzionamento silenzioso della macchina e senza

vibrazioni, posizionarla su un fondo piatto, non scivoloso e resistente.

• Agendo sui piedini si può regolare la stabilità della macchina.

• Per prima cosa, allentare il dado di regolazione in plastica.

• Regolare secondo le esigenze facendo ruotare il piedino verso l’alto o

verso il basso.

• Raggiunta la stabilità necessaria, serrare nuovamente il dado di regolazione in plastica facendolo ruotare verso l’alto.

• Non posizionare cartoni, blocchi di legno o materiali analoghi sotto la macchina per bilanciare le difformità del pavimento.

COLLEGAMENTO ALL’ALIMENTAZIONE ELETTRICA

• La lavatrice funziona con alimentazione 220-240V e 50Hz.

• Al cavo di rete della lavatrice è stata collegata una spina speciale con

messa a terra. Questa spina deve essere assolutamente inserita in una presa con messa a terra da 10 ampere. Anche il valore della portata del fusibile della linea elettrica collegata deve essere pari a 10 ampere. Se la casa non è attrezzata con tali prese e fusibili, contattare un elettricista qualificato.

• L’azienda non sarà responsabile in caso di danni causati da un utilizzo senza messa a terra.

• Inserire la spina della macchina in una presa di messa a terra che sia facile da raggiungere.

COLLEGAMENTO ALL’ALIMENTAZIONE IDRICA

• In base alle caratteristiche dell’apparecchio, vi può essere un ingresso per l’acqua singolo (acqua fredda) o doppio (fredda/calda). Il tubo bianco è per l’ingresso dell’acqua fredda e il tubo rosso per l’ingresso dell’acqua calda (solo per macchine dotate di ingresso p er acqua calda e fredda).

• Per prevenire perdite dai punti di collegamento, nel pacco tubi sono incluse 1 o 2 guarnizioni (rispettivamente per ingresso acqua fredda e per apparecchi con doppio ingresso acqua calda e fredda) da inserire all’estremità dei tubi di ingresso dell’acqua sul lato del rubinetto.

• Collegare il tubo bianco alla valvola di ingresso dell’acqua con il filtro bianco e collegare il tubo rosso alla valvola di ingresso dell’acqua con il filtro rosso (quest’ultima indicazione solo per macchine con ingresso dell’acqua calda e fredda). Serrare manualmente le parti in plastica dei collegamenti. Per essere più sicuri chiedere l’intervento di un idraulico.

• Una pressione dell’acqua di 0,1-1 MPa dal rubinetto consente un funzionamento più efficiente dell’apparecchio (0,1 MPa di pressione significa un flusso d’acqua di oltre 8 litri al minuto da un rubinetto completamente aperto).

• Completati i collegamenti controllare che non vi siano perdite dai giunti di collegamento aprendo completamente il rubinetto.

• Accertarsi che i tubi di ingresso non siano piegati, rotti o compressi.

• Montare i tubi di ingresso a un rubinetto per l’acqua da 3”/4.

Ingresso acqua fredda (valvola filtro bianco)

Ingresso acqua calda (valvola filtro rosso)

COLLEGAMENTO ALLO SCARICO DELL’ACQUA

• Accertarsi che i tubi di ingresso dell’acqua non siano piegati, attorcigliati, compressi o stirati.

• Il tubo di scarico dell’acqua dovrebbe essere montato a un’altezza di minimo 60 cm, massimo 100 cm dal terreno.

• L’estremità del tubo di scarico dell’acqua si può inserire direttamente nel foro di uscita dell’acqua sporca o a un dispositivo speciale montato sul braccio esterno del lavandino.

• Non tentare mai di prolungare il tubo di scarico aggiungendo componenti supplementari.

SEZIONE 3: SPECIFICHE TECNICHE

WM60E WM86 WM106

Capacità massima di lavaggio a secco (kg) 5 6 6 Carico raccomandato (kg) 4,5 5,5 5,5

Altezza (cm) 85 85 85 Larghezza (cm) 59,6 59,6 59,6

Profondità (cm) 51 54 54 Ciclo di rotazione massimo (g. al min.) 600 800 1000

(*) I cicli di rotazione massimi dipendono dal modello

1 2 3

7 1-Vassoio superiore 5-Maniglia

2-Cassetto per il detersivo 6-Coperchio filtro

3-Pannello di controllo 7-Zoccolo protettivo

4-Portello

Le specifiche tecniche sopra riportate sono per macchine con ingresso dell’acqua unico (acqua fredda) e doppio (acqua calda/fredda).

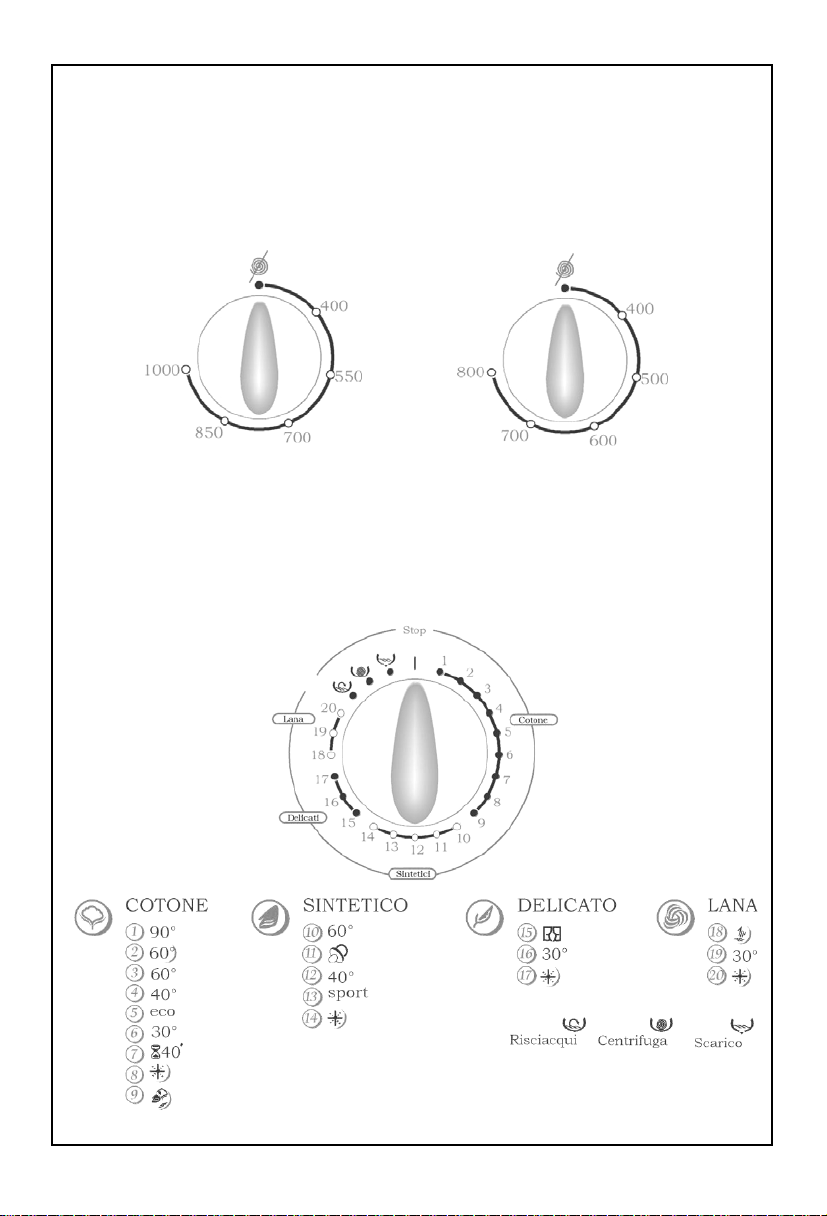

SEZIONE 4: PANNELLO DI CONTROLLO

WM86 / WM106

1 2 3 4 5 6

7 8 9

1-Cassetto per detersivo 6-Manopola programma 2-Spia avvio/pausa 7-Tasto avvio/pausa 3-Spie di indicazione funzione 8-Tasti funzione 4-Selettore velocità di centrifuga 9-Spia di indic. termine programma 5-Spia di indic. programma pronto

WM60E

1 2 3 4 5

6 7 8

1-Cassetto per detersivo 5-Manopola programma 2-Spia avvio/pausa 6-Tasto avvio/pausa 3-Spie di indicazione funzione 7-Tasti funzione 4-Spia di indic. programma pronto 8-Spia di indic. termine programma

TASTO AVVIO/PAUSA

Consente di avviare un programma selezionato o di interrompere

temporaneamente il funzionamento.

Prima di selezionare il programma o di cambiare un programma portare la manopola programma su O (disatt.).

ATTENZIONE!

SPIE DI INDICAZIONE FUNZIONE

Quando si preme il tasto avvio/pausa o qualsiasi altro tasto funzione, si accende la spia corrispondente. La spia si spegne quando si preme di nuovo il tasto funzione o il tasto avvio/pausa, o al completamento del processo selezionato.

Le spie di indicazione della funzione servono anche per il sistema di individuazione di eventuali guasti, indicato nella sezione 9.

TASTI FUNZIONE

Mantieni acqua di risciacquatura

Si raccomanda di selezionare questa funzione quando non è possibile recuperare gli indumenti subito dopo il termine del programma. Ciò consente di evitare la formazione di grinze. Premendo questo tasto, l’ultima acqua di risciacquatura non viene scaricata. Per continuare il programma dallo stesso punto, premere nuovamente il tasto.

In caso di capi delicati che non si desidera sottoporre a centrifuga o che si desidera sottoporre a centrifuga per capi delicati, posizionare la manopola su O (disatt.), poi impostare il programma di scarico o di centrifuga desiderato e premere il tasto avvio/pausa. Se il programma selezionato è un programma di scarico, la macchina provvederà a scaricare l’acqua rimasta all’interno. Se il programma selezionato è di centrifuga, la macchina eseguirà un’operazione di centrifuga, poi il programma sarà terminato.

Risciacquatura extra

Questa funzione consente di eseguire una risciacquatura

supplementare in aggiunta a quelle già completate dalla macchina in tutti i programmi di lavaggio.

Esclusione Centrifuga

Si raccomanda di selezionare questo programma per capi delicati che non si desidera sottoporre a centrifuga. Premendo questo tasto funzione si annulla il processo di centrifuga incluso nel programma.

Questa funzione consente di estrarre capi meno raggrinziti dopo il

ATTENZIONE!

Le funzioni variano in base al modello acquistato. Se ci si è dimenticati di utilizzare una funzione supplementare e la macchina ha già iniziato il ciclo di lavaggio, premere il tasto funzione supplementare se la spia è accesa. Ciò attiverà la funzione supplementare. Se la spia è spenta non è possibile attivare la funzione supplementare.

Stiratura facilitata

lavaggio.
