SMEG S20XMF-7, S20XMF, WE985X-5, S20XMF.1, S20XMF-5 User Manual [fr]

...

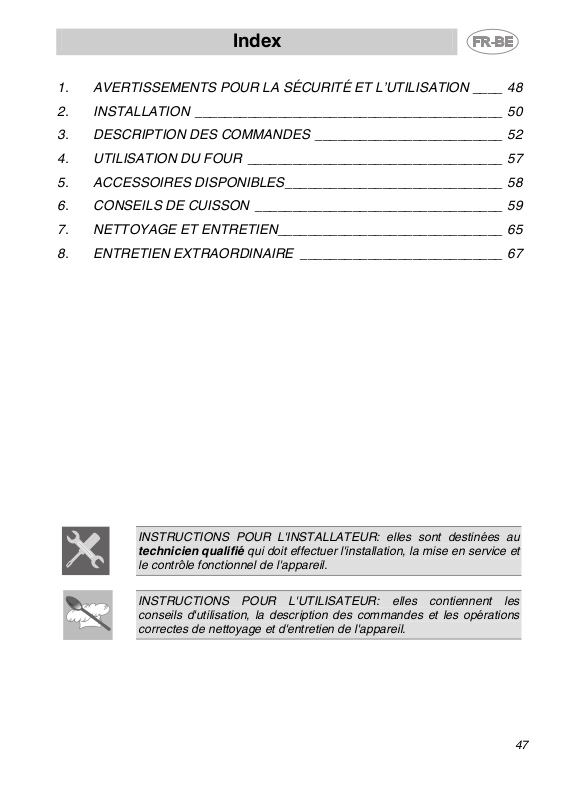

Index

1. AVERTISSEMENTS POUR LA SÉCURITÉ ET L’UTILISATION ____ 48

2. INSTALLATION _________________________________________ 50

3. DESCRIPTION DES COMMANDES _________________________ 52

4. UTILISATION DU FOUR __________________________________ 57

5. ACCESSOIRES DISPONIBLES_____________________________ 58

6. CONSEILS DE CUISSON _________________________________ 59

7. NETTOYAGE ET ENTRETIEN______________________________ 65

8. ENTRETIEN EXTRAORDINAIRE ___________________________ 67

INSTRUCTIONS POUR L'INSTALLATEUR: elles sont destinées au technicien qualifié qui doit effectuer l'installation, la mise en service et le contrôle fonctionnel de l'appareil.

INSTRUCTIONS POUR L'UTILISATEUR: elles contiennent les conseils d'utilisation, la description des commandes et les opérations correctes de nettoyage et d'entretien de l'appareil.

Présentation

1. AVERTISSEMENTS POUR LA SÉCURITÉ ET L’UTILISATION

CE MANUEL FAIT PARTIE INTÉGRANTE DE L'APPAREIL. IL CONVIENT DE LE GARDER INTACT ET À PORTÉE DE MAIN PENDANT TOUT LE CYCLE DE VIE DU FOUR. NOUS VOUS CONSEILLONS DE LIRE ATTENTIVEMENT CE MANUEL AINSI QUE TOUTES LES INDICATIONS DONNÉES AVANT D'UTILISER LE FOUR. L'INSTALLATION DOIT ÊTRE EFFECTUÉE PAR DU PERSONNEL QUALIFIE ET DANS LE RESPECT DES NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE, ET IL EST CONFORME AUX NORMES EN VIGUEUR. L'APPAREIL EST CONÇU POUR EFFECTUER LA FONCTION SUIVANTE: CUISSON ET RÉCHAUFFEMENT D'ALIMENTS; TOUTE AUTRE UTILISATION DOIT ÊTRE CONSIDÉRÉE COMME IMPROPRE.

LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'UTILISATIONS AUTRES QUE CELLES INDIQUÉES DANS LE PRÉSENT MANUEL.

NE PAS LAISSER LES DÉCHETS DE L'EMBALLAGE DANS LE MILIEU DOMESTIQUE. SÉPARER LES DIFFÉRENTS MATÉRIAUX PROVENANT DE L'EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE LE PLUS PROCHE.

LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE SELON LES MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DES ÉQUIPEMENTS ÉLECTRIQUES.

EN CAS DE BRANCHEMENT AU SECTEUR AU MOYEN D’UNE PRISE ET D’UNE FICHE, CELLES-CI DEVRONT ETRE DU MEME TYPE ET DEVRONT ETRE RELIEES AU CORDON D’ALIMENTATION CONFORMEMENT AUX NORMES EN VIGUEUR. LA PRISE DEVRA ETRE ACCESSIBLE UNE FOIS QUE L'APPAREIL SERA ENCASTRÈ.

NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT LE CABLE.

NE PAS BOUCHER LES OUVERTURES, LES FENTES D'AÉRATION ET D'ÉVACUATION DE LA CHALEUR.

APRES L'INSTALLATION, CONTROLER LE FOUR SUIVANT LES INSTRUCTIONS INDIQUÉES CI-APRES. EN CAS DE NON FONCTIONNEMENT, DÉBRANCHER L'APPAREIL ET CONTACTER LE SERVICE APRES-VENTE LE PLUS PROCHE. NE JAMAIS CHERCHER DE RÉPARER L'APPAREIL.

Présentation

APRÈS CHAQUE UTILISATION DU FOUR, S'ASSURER TOUJOURS QUE LES MANETTES DE COMMANDE SE TROUVENT EN POSITION "ZÉRO" (ÉTEINT).

NE JAMAIS INTRODUIRE D'OBJETS INFLAMMABLES DANS LE FOUR: EN CAS D'ALLUMAGE INVOLONTAIRE, UN INCENDIE POURRAIT SE DÉCLARER.

PENDANT L’UTILISATION L’APPAREIL DEVIENT TRES CHAUD. FAIRE ATTENTION DE NE PAS TOUCHER LES ELEMENTS CHAUFFANTS A L’INTERIEUR DU FOUR

LA PLAQUE D'IDENTIFICATION, AVEC LES DONNÉES TÉCHNIQUES, LE NUMÉRO DE SÉRIE ET LE MARQUAGE, EST DANS UNE POSITION BIEN VISIBLE SUR LE CADRE DE LA PORTE DU FOUR.

LA PLAQUE NE DOIT JAMAIS ÊTRE ENLEVÉE.

L'APPAREIL EST DESTINÉ A L’UTILISATION PAR DES PERSONNES ADULTES. NE PAS PERMETTRE À DES ENFANTS DE JOUER AVEC LE

FOUR.

CET APPAREIL EST MARQUE SELON LA DIRECTIVE EUROPEENNE 2002/96/CE RELATIVE AUX APPAREILS ELECTRIQUES ET ELECTRONIQUES USAGES (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). LA DIRECTIVE DEFINIT LE CADRE POUR UNE REPRISE ET UNE RECUPERATION DES APPAREILS USAGES APPLICABLES DANS LES PAYS DE LA CE.

AVANT DE METTRE EN MARCHE L’APPAREIL, IL EST OBLIGATOIRE DE RETIRER TOUTES LES ETIQUETTES ET LES FILMS DE PROTECTION QUI PEUVENT SE TROUVER A L’INTERIEUR ET A L’EXTERIEUR.

Le fabricant décline toute responsabilité touchant les dommages subis par personnes et choses, causés par le non respect des prescriptions susmentionnées ou découlant de l'altération même d'une seule partie de l'appareil et de l'utilisation de pièces de rechange pas d'origine.

Instructions pour l'installateur

2. INSTALLATION

2.1 Branchement électrique

S’assurer que la tension et la capacité de la ligne d’alimentation correspondent aux caractéristiques indiquées sur la plaque située sur le cadre de la porte du four. Cette plaque ne doit jamais être enlevée.

Le branchement à la terre est obligatoire selon les modalités prévues par les normes de sécurité des équipements électriques.

Si l’on utilise un branchement par fiche et prise, s’assurer que celles-ci sont du même type. Eviter d’utiliser des adaptateurs ou des différentiateurs, car ils pourraient provoquer des réchauffements et des brûlures.

Si l’on utilise un branchement fixe, il est nécessaire de préparer, sur la ligne d’alimentation de l’appareil, un dispositif d’interruption omnipolaire avec distance d’ouverture des contacts égale ou supérieure à 3 mm, situé dans une position facilement accessible ou à proximité de l’appareil.

Fonctionnement à 230-240V∼: utiliser un câble à trois pôles de type H05RR-F / H05RN-F (câble de 3 x 1.5 mm2).

L'extrémité à brancher à l'appareil devra avoir le fil de mise à terre (jaune-vert) plus long d'au moins 20 mm.

Le fabricant décline toute responsabilité touchant les dommages subis par personnes et choses, découlant du non respect des prescriptions ci-dessus.

Instructions pour l'installateur

2.2 Mise en place du four

L'appareil est conçu pour être encastré dans des meubles en n’importe quel matériau, à condition qu’il soit résistant à la chaleur. Respecter les dimensions indiquées dans les figures 1, 2.

La fixation s’effectue à l’aide de 4 vis placées aux angles « C » du cadre de la porte du four après avoir démonté les panneaux latéraux fixés par les vis « A » et les supports « B », tel que l’indique la figure 3. Pour remonter les panneaux latéraux, s’assurer de bien avoir encastré les chevilles positionnées à l’intérieur de ces derniers à l’aide des supports « B », puis revisser les vis « A ».

Ne pas utiliser la porte comme levier pour faire entrer le four dans le meuble. Ne pas exercer de pressions excessives sur la porte ouverte.

Instructions pour l'utilisateur

3. DESCRIPTION DES COMMANDES

3.1 Le panneau frontal

Tous les commandes et les contrôles sont réunis sur le panneau frontal.

MANETTE SÉLECTEUR DE

FONCTIONS

Tourner la manette dans l’un des deux sens pour choisir une fonction parmi les fonctions suivantes:

AUCUNE FONCTION PROGRAMMÉE

ECLAIRAGE DU FOUR (AUCUN ELEMENT ACTIVE)

RESISTANCES SUPERIEURE ET INFERIEURE

ÉLÉMENT GRIL LARGE

ÉLÉMENT GRIL

ÉLÉMENT GRIL + VENTILATION

RÉSISTANCE VENTILEE

RÉSISTANCE

RESISTANCES INF. +

RESISTANCES SUP. ET INF. + VENTILATION

+ VENTILATION

INFERIEURE + RESISTANCE VENTILEE

VENTILATION

DECONGELATION (AUCUN ELEMENT ACTIVE)

Instructions pour l'utilisateur

MANETTE DU THERMOSTAT

Pour choisir la température de cuisson, tourner la manette dans le sens des aiguilles d’une montre et positionner le repère sur une valeur comprise entre 50° et 250°C.

VOYANT DU THERMOSTAT

Ce voyant s’allume dès que le four commence à chauffer. Il s’éteint lorsque la température choisie a été atteinte. Le clignotement régulier du voyant indique que la température est maintenue constamment au niveau voulu dans l’enceinte du four.
