Innehåll
1 ANVISNINGAR FÖR SÄKER OCH KORREKT ANVÄNDNING _________ 150
2 ANVÄNDNING AV SPISHÄLLEN ________________________________ 152
3 ELANSLUTNING _____________________________________________ 154
4 GASANSLUTNING ___________________________________________ 155
5 ANPASSNING TILL OLIKA TYPER AV GAS _______________________ 157
6 SLUTHANTERING____________________________________________ 162
7 ANVÄNDNING AV SPISHÄLLEN ________________________________ 165
8 RENGÖRING OCH UNDERHÅLL________________________________168
DESSA INSTRUKTIONER GÄLLER ENDAST I SLUTLIGA ANVÄNDARLÄNDER,
VARS IDENTIFIKATIONSSYMBOLER FINNS PÅ FRAMSIDAN AV MANUALEN.
ANVISNINGAR TILL INSTALLATÖREN: Dessa gäller kvalificerade
tekniker, som måste utföra lämpliga kontroller av gassystemet, installera
anordningen, inställa olika funktioner och utföra en inspektionstest.
ANVISNINGAR TILL ANVÄNDAREN: Dessa anvisningar innehåller goda
råd, beskrivning av olika kommandon och vägledning för rengöring och
underhåll av apparaten.
149
Å
Å
Å
Å
Å
1 ANVISNINGAR FÖR SÄKER OCH KORREKT
ANVÄNDNING
DENNA HANDBOK HÖR IHOP MED APPARATEN OCH SKA DÄRFÖR
FÖRVARAS I SIN HELHET OCH VARA LÄTTILLGÄNGLIG UNDER
SPISHÄLLENS HELA LIVSTID. VI REKOMMENDERAR ATT DU LÄSER
DENNA HANDBOK GRUNDLIGT OCH ALLA DESS INSTRUKTIONER
INNAN DU BÖRJAR ANVÄNDA SPISHÄLLEN. BEH
BIFOGADE MUNSTYCKEN. INSTALLATIONEN M
EN AUKTORISERAD INSTALLATÖR ENLIGT GÄLLANDE
FÖRESKRIFTER. DENNA APPARAT ÄR GODKÄND FÖR PRIVAT
BRUK OCH FÖLJER NU GÄLLANDE FÖRESKRIFTER. APPARATEN
ÄR KONSTRUERAD FÖR FÖLJANDE FUNKTIONER: TILLAGNING
OCH UPPVÄRMNING AV MAT. ALLA ANDRA
ANVÄNDNINGSOMRÅDEN ANSES FELAKTIGA. TILLVERKAREN
FRÅNSÄGER SIG ALLT ANSVAR FÖR FELAKTIG ANVÄNDNING.
SLÄNG INTE FÖRPACKNINGSMATERIALET I HUSHÅLLSSOPORNA.
SORTERA DE OLIKA MATERIALEN OCH LÄMNA DEM P
ÅTERVINNINGSSTATION.
DET ELEKTRISKA SYSTEMET SKA JORDAS ENLIGT GÄLLANDE
SÄKERHETSFÖRESKRIFTER.
Inledning
LL OCKSÅ
STE UTFÖRAS AV
NÄRMASTE
150
KONTAKTEN, SOM SKA ANSLUTAS TILL NÄTKABELN, OCH
VÄGGUTTAGET M
GÄLLANDE REGLER.
DRAG ALDRIG UT KONTAKTEN GENOM ATT DRA I NÄTKABELN.
OMEDELBART EFTER INSTALLATIONEN SKA EN KORT
KONTROLLTEST AV SPISHÄLLEN UTFÖRAS ENLIGT
NEDANSTÅENDE ANVISNINGAR. OM APPARATEN INTE FUNGERAR
SKA DEN KOPPLAS FRÅN STRÖMMEN. KONTAKTA DÄREFTER
NÄRMASTE ELFIRMA.
FÖRSÖK ALDRIG SJÄLV ATT REPARERA APPARATEN.
KONTROLLERA ALLTID ATT KONTROLLKNAPPARNA ST
(OFF) NÄR DU HAR ANVÄNT HÄLLEN FÄRDIGT.
STE VARA AV SAMMA TYP OCH ENLIGT
R PÅ "0"
Å
IDENTIFIKATIONSSKYLTEN MED TEKNISK DATA, SERIENUMMER
OCH MÄRKNING ÄR VÄL SYNLIGT PLACERAD UNDER MANTELN.
IDENTIFIKATIONSPLÅTEN PÅ MANTELN FÅR INTE TAS BORT.
INNAN APPARATEN ANSLUTS SKA MAN SÄKERSTÄLLA ATT DEN
BLIVIT REGLERAD FÖR DEN TYP AV GAS SOM DEN SKA MATAS
MED, KONTROLLERA MÄRKLAPPEN UNDER SPISHÄLLEN.
STÄLL INTE PANNOR SOM INTE HAR HELT JÄMNA OCH PLATTA
BOTTNAR PÅ SPISGALLREN.
ANVÄND INTE KÄRL ELLER PANNOR SOM ÄR STÖRRE ÄN DEN
YTTRE OMKRETSEN PÅ HÄLLEN.
SPISHÄLLEN FÅR ENDAST ANVÄNDAS AV VUXNA PERSONER. L
ALDRIG BARN LEKA MED ELLER I NÄRHETEN AV SPISHÄLLEN
UTAN UPPSIKT.
DENNA APPARAT ÄR MÄRKT ENLIGT DET EUROPEISKA
DIREKTIVET 2002/96/EU FÖR ELEKTRISKT OCH ELEKTRONISKT
AVFALL.
DESSA DIREKTIV ÄR RAMEN FÖR EUROPAS RETUR OCH
ÅTERVINNING AV ELEKTRISK OCH ELEKTRONISK UTRUSTNING.
Tillverkaren frånsäger sig allt ansvar för person- eller sakskador som
uppstått på grund av att ovanstående föreskrifter har nonchalerats eller
efter ingrepp på apparaten eller vid användning av piratreservdelar.
Inledning
T
151
Gör en öppning i bänkskivan med de mått som visas på skissen, håll ett
Anvisningar till installatören
2 ANVÄNDNING AV SPISHÄLLEN
Följande åtgärder kräver byggnads - eller snickararbete som ska utföras
av fackutbildad person.
Installationen kan utföras på olika material så som masonit, metall, solitt
trä eller plastlaminerat trä under förutsättning att dessa är
värmebeständiga (T 90°C).
2.1 Tillägg till anfästningsstrukturen
minsta avstånd på 50 mm till bakkanten på bänkskivan.
Denna häll är klassificerad som ”typ Y” beträffande brandfarlighet och
kan därför monteras mot väggar som är högre än arbetsytan under
förutsättning att avståndet “X” hålls mellan hällen och väggen för att
undvika skador på grund av överhettning (se skiss).
Försäkra dig om att det finns ett minsta avstånd på 750 mm mellan de
heta flammorna från plattan och närmaste hylla/skåp över spishällen.
Montera tätningen som levererats med hällen på hela toppytan på det
sätt som visas i skisserna nedan genom att trycka den nedåt så att den
fäster ordentligt. Se skissen beträffande mått för respektive
spishällsmodell, kom ihåg att båda modellernas fram och baksida ska
stryka hålet. Lås fast spishällen i bänkskivan med brickorna A eller B
(medlevererade). Justera noggrant in tätningen mot kanten C.
Avstånden i nedanstående skiss refererar till hålet i tätningens insida.
152
Anvisningar till installatören
Bricka ’A’ i det första spåret
Bricka ’B’
Bricka ’A’ i det andra spåret
2.2 Montering av 90 cm häll på 60 cm basenhet
Om en 90 cm häll ska monteras på en 60 cm basenhet ska två stycken
centreringsbrickor “A” användas tillsammans med sidobrickorna “B” så
som visas på skissen nedan. Gasanslutningen kan vridas 90° i
förhållande till originalläget (se avsnitt 4.GASANSLUTNING).
153
Anvisningar till installatören
3 ELANSLUTNING
Försäkra dig om att strömstyrka och effekt i strömförsörjningen
överensstämmer med angiva data på skylten under manteln. Denna
skylt får aldrig avlägsnas.
Stickproppen i änden av matarkabeln och vägguttaget ska vara av
samma typ och överensstämma med gällande föreskrifter för elektriska
anläggningar. Kontrollera att uttaget är jordat på korrekt sätt.
På strömförsörjningen ska en brytare med större brytaravstånd än 3
mm monteras på ett lättåtkomligt ställe nära spishällen.
Använd aldrig förminskare, adapters eller shuntar.
Om strömförsörjningskabeln byts ut ska ledningsarean på den nya
kabeln inte understiga 1 mm
anslutas till spishällen ska ha en jordledning (gul/grön) som är minst 20
mm längre än de andra kablarna. Använd endast H05V2V2-F-kabel
eller liknande som har ett max. temperaturmotstånd på 90°C. Byte av
kabel ska genomföras av behörig person som utför anslutningarna
enligt följande diagram.
L = brun
N = blå
= gul-grön
Tillverkaren ansvarar inte för person- eller sakskador som orsakats
av ickebeaktande av instruktionerna ovan eller som orsakats genom
manipulering med någon del av spishällen.
2
(3 x 1), kom ihåg att den ände som ska
154
Anvisningar till installatören
4 GASANSLUTNING
Anslutning av gasförsörjningen kan göras antingen med ett stelt
kopparrör eller med ett flexibelt rör i enlighet med gällande regler för
gasanslutning.
För att anpassa anslutningen kan anslutning A på apparatens baksida
justeras horisontellt. För detta ändamål lossas muttern B, vrid
anslutning A till önskat läge och dra åt muttern B igen (åtdragningen
låses med en dubbelkonad mässingsbricka). Använd en såplösning för
att kontrollera anslutningarna täthet. Använd aldrig en öppen låga.
Spishällen har testats för G20 (2H) naturgas vid ett tryck på 20 mbar.
Vid användning av andra typer av gaser, se sektion “ANPASSNING
TILL OLIKA TYPER AV GAS”. Anslutningen för gas är en ½” utvändigt
gängad (ISO 228-1).
Anslutning med stelt kopparrör:
anslutningen till gasförsörjningen får inte på
något sätt belasta spishällen. Anslutning kan
ske genom att använda en dubbelkonad
adapter D med packning C (medlevereras).
Anslutning med flexibelt rör: använd
endast flexibla rör som överensstämmer
med gällande bestämmelser för
gasanslutning, montera packning C
(medlevereras) mellan anslutning A och det
flexibla röret E.
Det flexibla röret ska monteras så att dess totala längd inte överstiger
1.5 meter vid maximal utdragning. Försäkra dig om att rören inte vidrör
några rörliga delar eller på annat sätt blir skadade.
155
Anvisningar till installatören
4.1 Anslutning till LPG stadsgas
Använd en tryckregulator och säkerställ att anslutning till tanken skett
enligt gällande bestämmelser och standarder. Försäkra dig om att
matartrycket överensstämmer med nivån som visas i tabellen i sektion
” 5.3 Inställningar för LPG stadsgas”.
4.2 Rumsventilation
Spishällen får endast installeras i rum med permanent ventilation som
krävs enligt gällande reglemente. Rummet som spishällen installeras i
ska ha ett ventilationsflöde som motsvarar de krav som gäller för
normal gasförbränning. Luftintagen som skyddas med galler ska ha
lämplig storlek (ref. gällande bestämmelser) och ska placeras så att de
inte vid något tillfälle kan blockeras. Rummet i vilken spishällen
installeras ska vara lämpligt ventilerat för att undvika överhettning eller
skapande av onödigt hög luftfuktighet vid matlagning och vid längre tids
användning kan ett fönster öppnas för att öka ventilationen.
4.3 Utsläpp av förbränningsprodukter
Utsläpp av förbränningsprodukter ska säkerställas på så sätt att det ska
finnas ett naturligt drag med tillräcklig effekt eller genom ett tvingat
fläktutsug.
Ett effektivt utsugningssystem kräver noggrann planering av en
specialist som kan installera utsuget enligt de mått och avstånd som
föreskrifterna kräver. Efter installationen ska installatören utfärda ett
konformitetsintyg.
156
Anvisningar till installatören
5 ANPASSNING TILL OLIKA TYPER AV GAS
Innan rengörings- och underhållsarbete utörs, ska anordningen kopplas
från eluttaget.
Spishällen har testats för G20 (2H) naturgas vid ett tryck på 20 mbar.
För att fungera med andra typer av gaser måste munstyckena bytas ut
samtidigt som lufttillförseln justeras.
För att byta ut munstyckena och reglera brännarna måste överdelen tas
av så som beskrivs i följande avsnitt.
5.1 Demonterring av den isärtagbara manöverpanelen
(modeller med isärtagbar manöverpanel)
1. Ta bort vreden och vredens rörskydd ’A’
enom att dra dem uppåt.
2. Använd en stjärnskruvmejsel för att ta bort
skruvarna och de två runda stöden ’B’.
3. Lyft upp manöverpanelens vänstra sida
en liten bit och växla sedan över till höger
sida för att lyfta av den helt.
4. På modeller med en elektrisk värmeplatta
måste pilotljusets kropp tas bort för att
frigöra manöverpanelen.
5. Lyft upp tändningens tvärdel ”C” och lägg
den på motstående sida.
5.2 Demontering av hällen (modeller med integrerad
manöverpanel)
1. Ta bort vreden, gallren,
brännarlocken, flamspridarna
och de två bakre pluggarna;
2. Ta av skruvarna ”A” som håller
brännarstöden;
3. Lyft upp hällen genom att låta
tändstiften och/eller
termoelementen och
gastapparna glida ur;
4. Lyft upp tändningens tvärdel
och lägg den på motstående
sida.
157
Anvisningar till installatören

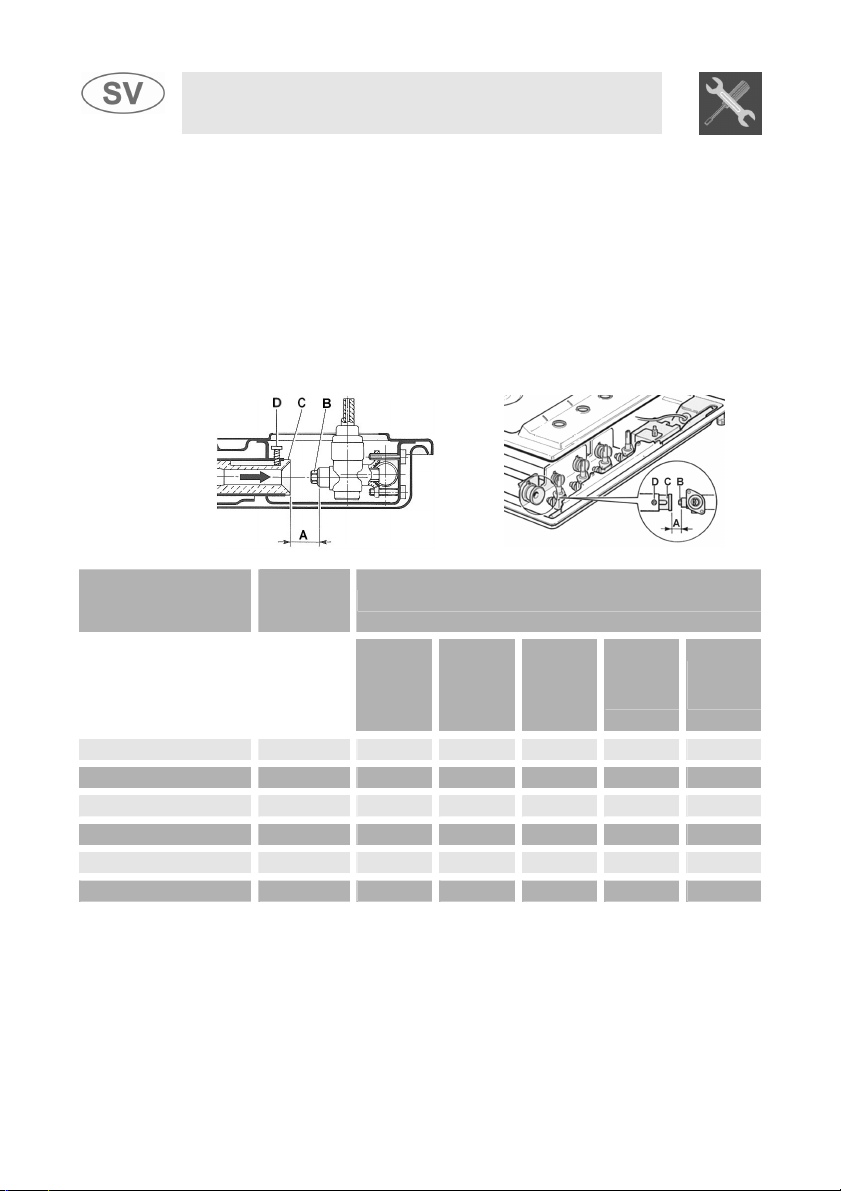

5.3 Inställningar för LPG stadsgas
Kontrollera att anslutning utförts enligt avsnitt “Gasanslutning”.
Lossa skruven “D” och tryck ner regulatorn “C” helt. Använd en
skruvnyckel för att ta av munstyckena “B” för att sedan montera lämplig
typ enligt instruktionerna i tabellen för flaskgas G30/G31 - 28/37 mbar.
Munstyckena får aldrig dras åt hårdare än 3 Nm. Reglera luftttillföseln
genom att flytta ventilationsröret “C” tills avståndet “A” motsvarar
värdet i tabellen “ 5.5 Reglering av lufttillförsel” och lås sedan rörets läge
med skruven “D”. När justeringarna utförts ska packningarna
återmonteras med tätningsvax eller liknande material.
Uppmätt
Brännare
Reserv 1.05 48 30 360 76 75
Halvsnabb 1.7 62 30 360 124 121
Snabb 2.55 76 40 650 185 182
Snabb stor 3.1 85 45 800 225 222
Fiskgryta 2.9 82 50 950 211 207
värme-
kapacitet
Munstyck
e
diameter
1/100
mm
LPG – G30/G31 28/37 mbar
Förbigån
g 1/100
mm
Reducerad
strömnings-
hastighet
(W)
Strömning-
hastighet
g/h G30
Strömning-
hastighet
g/h G31
Mycket snabb 4.0 95 65 1600 291 286
158
Anvisningar till installatören
Utför samma moment som beskrivs i avsnitt “5.2 Inställning för LPG
Brännare
Reserv 1.05 135 360
Halvsnabb 1.7 175 360
Snabb 2.55 230 650
Snabb stor 3.1 260 750
Fiskgryta 2.9 250 950
Mycket snabb 3.9 310 1400
Brännare
Reserv 1.1 128 360
Halvsnabb 1.7 165 360
Snabb 2.55 210 650
Snabb stor 3.1 235 750
Fiskgryta 2.9 230 950
Mycket snabb 3.9 280 1400
5.4 Inställningar för stadsgas
stadsgas”, men välj munstycken och ställ in primärluften för stadsgas
enligt anvisningarna i följande tabell och i avsnitt "5.5 Inställning av
lufttillförsel”.
VARNING: Endast de apparater som är utrustade med
säkerhetsventiler får användas med stadsgas G110-G120.
Uppmätt
värme-
kapacitet
Munstycke diameter
Uppmätt
värme-
kapacitet
Munstycke diameter
STADSGAS – G110 8 mbar
1/100 mm
strömningshastighet
STADSGAS – G120 8 mbar
1/100 mm
strömningshastighet
Reducerad
(W)
Reducerad
(W)
159
Anvisningar till installatören
5.5 Inställningar för naturgas
Spishällen har testats för G20 (2H) naturgas vid ett tryck på 20 mbar.
För att enheten ska kunna arbeta med denna gas ska samma
förfarande utföras som i avsnitt “ 5.3 Föreskrifter för LPG stadsgas”,
men välj munstycken och reglera lufttilförseln som vid naturgas så som
visas i följande tabell och i avsnitt “ 5.5 Reglering av lufttillförsel”. Efter
det att inställningarna är gjorda ska tätningarna återmonteras med
tätningsvax eller liknande material.
Uppmätt
Brännare
Reserv 1.05 73 360
Halvsnabb 1.7 93 360
Snabb 2.55 115 650
Snabb stor 3.1 128 750
Fiskgryta 2.9 123 950
värme-
kapacitet
NATURGAS - G20 20 mbar
Munstycke diameter
1/100 mm
Reducerad
strömningshastighet
(W)
Mycket snabb 4.0 142 1400
160
Anvisningar till installatören
90 cm hällar med separat manöverpanel.
60 cm hällar med inbyggd manöverpanel.
5.6 Reglering av lufttillförsel
Referera till avståndet ”A” i mm.
60 cm hällar med separat manöverpanel.
Brännare
Reserv (1) 3.0 2.5 2.0 2.0
Halvsnabb r (2) 1.0 2.0 0.5 0.5
Halvsnabb l (3) 1.0 1.5 0.5 0.5
Snabb stor (4) 1.0 2.5 2.0 1.0
Ultrasnabb (5) 1.5 4.0 öppen 1.0
G20
20 mbar
Brännare
Reserv (1) 2.5 2.5 1.5 1.5
Halvsnabb (2) 1.0 2.0 1.0 1.0
Snabb (3) 1.5 1.5 1.0 0.5
Fiskgryta (4) 0.5 8.0 0.5 0.5
Ultrasnabb (5) 1.5 5.5 6.5 6.5
G20
20 mbar
Brännare
Reserv (1) 3.0 2.5 2.0 2.0
Halvsnabb r
(2)
Halvsnabb l
(3)
Snabb stor (4) 1.0 2.5 2.0 1.0
Ultrasnabb (5) 1.0 3.0 öppen 1.0
För att identifiera brännarna på din häll, se skisser i avsnitt “6.3/6.4 Inredning
av brännare på spishällen”.
G20
20 mbar
1.0 2.5 0.5 0.5
1.0 2.0 0.5 0.5
G30/G31
28/37 mbar
G30/G31
28/37 mbar
G30/G31
28/37 mbar
G110
8 mbar
G110
8 mbar
G110
8 mbar
G110
8 mbar
G120
8 mbar
G120
8 mbar
161
Å
Anvisningar till installatören
6 SLUTHANTERING
När ovanstående justeringar utförts ska spishällen återmonters i
omvänd ordning till instruktionerna i avsnitt “ 5.1 Demontering av den
separata manöverpanelen / 5.2 Demontering av spishäll”.
6.1 Reglering av minimiflöde för naturgas
Byt ut komponenterna på spishällen och skjut
vreden på kranaxlarna. Tänd brännaren och ställ
denna i minimiläge. Ta bort vredet och vrid
reglerskruven inne i eller intill (beroende på
modell) kranaxeln tills önskad minimilåga
erhållits.
stabiliteten på flamman: (om man snabbt vrider
knoppen från maximum till minimum, ska lågan
inte släckas).
6.2 Reglering av minimiflöde för LPG stadsgas
För att reglera minimiflödet för LPG stadsgas ska skruven inne i eller
vid sidan av kranaxeln (beroende på modell) dras åt helt (medurs).
Diametern för bypass för respektive brännare visas i tabellen “ 5.3
Inställningar för LPG stadsgas”.
Efter det att reglering utförts för en annan gas än den som testats ska
dekalen som är placerad på skyddet bytas ut mot en som motsvarar
den gas som används. Dekalen finns inne i den påse som innehåller de
medlevererade munstyckena.
termontera knoppen och kontrollera
162
Anvisningar till installatören
6.3 Placering av brännare på hällen (häll med separat
manöverpanel)
60 cm spishäll
BRÄNNARE
1. Reserv
2. Halvsnabb h
3. Halvsnabb v
4. Snabb stor
5. Mycket snabb
90 cm spishäll
BRÄNNARE
1. Reserv
2. Halvsnabb
3. Snabb
4. Fiskgryta
5. Mycket snabb
163
Anvisningar till installatören
6.4 Placering av brännare på hällen (häll med inbyggd
manöverpanel)
60 cm spishäll
6.5 Smörjning av gaskranar
Med tiden kan det hända att brännarvreden blockeras eller blir tröga att
vrida.
Rengör kranarna invändigt och återinfetta dem. Detta arbete ska
utföras av en aktoriserad servicetekniker.
BRÄNNARE
1. Reserv
2. Halvsnabb h
3. Halvsnabb v
4. Snabb
5. Mycket snabb
164
Anvisningar till användaren
j
7 ANVÄNDNING AV SPISHÄLLEN
Innan brännarna sätts igång ska du försäkra dig om att brännarringar,
lock och flamspridare är korrekt monterade.
Den mycket snabba brännaren, spår A ska ställas i linje med stift B.
Gallret C är avsett för användning vid ”wokning”.
Adaptern D levereras endast tillsammans med öppna gallermodeller
och är avsedd för användning med små kärl.
7.1 Tändning av brännare
Spishällen är försedd med elektronisk tändning. Tryck in och vrid
samtidigt vredet moturs till symbolen med liten flamma tills brännaren är
tänd. På modeller med säkerhetsventil ska vredet vridas till
tändningsläget (se symbol ) innan vredet trycks in, efter tändning ska
vredet hållas intryckt i ca 2 sekunder för att hålla flamman tänd och för
att aktivera säkerhetsanordningen.
Brännaren kan släckas när vredet släpps. Om lågan slocknar upprepas
förloppet och vredet hålls inne i mer än 2 sekunder.
Om brännarna slocknar av misstag kommer en säkerhetsanordning att
stänga av gasen, även om kranen är öppen, efter ca 20 sekunder på
modeller med ventiler.
7.2 Praktiska råd vid användning av brännarna
För att öka brännarkapaciteten och minimera
gasförbrukningen ska flatbottnade,
användas, med lock och i en storlek som motsvarar
brännarens storlek (se avsnitt “ 7.3 Grytdiameter”).
För att undvika överkokning eller skada på ytan under
matlagningen ska samtliga grytor eller galler placeras
ämna grytor
165
Anvisningar till användaren
inom spishällens matlagningsperiferi och med ett
minsta avstånd till vreden på 3-4 cm.
7.3 Grytdiameter
Brännare Ø min. och max. (i cm)
Reserv 12-14
Halvsnabb 16-20
Snabb medium 22-26
Snabb stor 22-26
Mycket snabb 22-26
Fiskgryta Speciella ovala kärl
7.4 Elektriska plattor
7.4.1 Start av elektriska plattor
Hällarna kan förses med en elektrisk platta med
varierande diameter. Den elektriska plattan startas
genom att vrida motsvarande vred till önskat läge.
7.4.2 Användning av elektriska plattor
Inställningarna som visas i tabellen är endast riktgivande.
LÄGE VÄRME
LÄMPLIG MATLAGNING
INTENSITET
0 Avstängd
För att smälta smör, choklad etc.
1 Svag
Uppvärmning av små mängder
vätska.
2 Mild
Uppvärmning av större mängder
vätska.
Att tina fryst mat och förbereda
3 Långsam
grytor, matlagning på eller precis
under kokpunkten.
Att laga mat som måste nå
4 Medium
kokpunkten, att steka fint kött eller
fisk.
5 Stark För stekar, stora köttbitar och stora
166
Anvisningar till användaren
6 Mycket stark
VARNING:
vätskemängder.
Att koka stora mängder vatten, att
steka.
När man slår på den elektriska plattan för första
gången eller om plattan inte har använts på
länge, för att avlägsna fuktighet från
isoleringsmaterial, så ska den torkas ut genom
att slå på den elektriska plattan i 30 minuter på
läge 1.
Kom ihåg följande:
• Slå först på den elektriska plattan när en gryta har placerats där.
• Använd plana och tjockbottnade grytor.
• Använd aldrig grytor som är mindre än den elektriska plattan.
• Torka av bottnen på grytan innan den placeras på plattan.
• Lämna aldrig spisen om brännbara oljor och fett används.
• De elektriska plattorna förblir varma länge efter användning: rör
inte vid dem och placera inte några föremål på dem.
• Om några fördjupningar uppstår i den elektriska plattan, ska den
genast stängas av och närmaste auktoriserade servicecenter ska
kontaktas.
• Placera aldrig aluminiumfolie direkt på den varma plattans yta.
7.5 Användning av gallerplatta
Några få förberedelser är nödvändiga om du vill används gallerplattan:
• lämna minst 160 mm avstånd mellan kanten av gallerplattan och
sidoväggen;
• om en av brännarna nära den bakre väggen av trä är av trelågig
typ ska avståndet mellan väggen och kanten på gallerplattan vara
minst 160 mm;
• låt inte lågorna gå utanför gallerplattans kant;
• låt brännarna under plattan arbeta på full kapacitet i ca 10 minuter,
vrid sedan ner brännarna till min. effekt. Använd aldrig gallerplattan
längre perioder än 45 minuter.
167
Anvisningar till användaren
8 RENGÖRING OCH UNDERHÅLL
Rengör aldrig hällen med ångstråle.
8.1.1 Daglig rengöring av spishällen
8.1.2 Matstänk eller rester
Innan du börjar ska du koppla apparaten från strömmen.
8.1 Rengöring
Rengör spishällen regelbundet varje gång den använts, lämpligtvis när
den svalnat.
Vid rengöring av hällens yta ska endast specificerade produkter som
inte innehåller slipmedel eller klorbaserade substanser användas.
Gör på följande sätt: häll ut medlet på en fuktig trasa och torka av
ytan, skölj omsorgsfullt och torka efter med en mjuk trasa eller skinn.
Använd inte stålull eller vassa skrapor: de skadar ytan.
Använd normala ickeslipande produkter för att ta bort fläckar
eller matstänk med en svamp utan slipyta eller om så är
nödvändigt med trä eller plastverktyg.
Skölj omsorgsfullt och torka efter med en mjuk trasa.
168
Anvisningar till användaren
8.2.1 Tändstift och säkerhetsanordningar
8.2.2 Den elektriska plattan
8.2.3 Lock
8.2 Rengöring av delar på spishällen
VARNING: tvätta inte dessa komponenter i diskmaskin.
Vid normal användning av spishällen blir de rostfria gallren och
brännarlocken lätt brunfärgade på grund av den höga värmen. Rengör
dessa delar med en svamp med mycket lätt slipande effekt eller
liknande produkter som säljs i handeln. Torka efter med specifik
polerpasta så att de rostfria delarna blir blanka igen. Professionella
produkter för rengöring och skötsel av hushållsapparater finner du hos
närmaste auktoriserade serviceverkstad.
Galler, lock, flamspridare och brännare kan tas av för
enkel rengöring. Tvätta dem i varmtvatten med
ickeslipande tvättmedel, var noga med att ta bort alla
fläckar. Låt delarna torka helt innan de återmonteras.
Fukt inuti brännarna kan störa brännarfunktionen.
För bästa funktion ska tändstiften och säkerhetsanordningarna hållas
mycket rena.
Kontrollera regelbundet och rengör med en fuktig trasa om det behövs.
Efter användning måste plattan behandlas med speciella
rengöringsprodukter som finns att köpa. Detta för att ytorna ska kunna
hållas rena och hålla länge. Detta förhindrar oxidation (rostbildning).
Rengör glas- eller stållocket, om monterat, med varmt vatten. Använd
aldrig slipande svampar eller rengöringsmedel med slipeffekt.
Sänk aldrig ner locket om brännare eller elektriska plattor är igång
eller fortfarande är varma.
Varning: glaslocket kan spricka om det överhettas. Försäkra dig om att
brännarna är avstängda och låt dem svalna innan locket sänks ner.
169
Bistecchiera in ghisa per i modelli 30, 60, 70, 90
cm.
Cast iron griddle plate for 30, 60, 70 and 90 cm
models.
Grille-viande en fonte pour les modèles 30, 60, 70,
90 cm.
BB3679
DICAR
GRM
Diffusore calore in refrattario • piastra ideale per
le cotture lente
Refractory heat diffuser • ideal plate for slow
cooking
Diffuseur de chaleur en réfractaire • plaque idéale
pour les cuissons lentes
Griglia riduzione moka adatta a tutte le griglie
(piani, cucine, prodotti speciali)
Moka pan stand suitable for all grids (hobs,
cookers, special products)
Réducteur à cafetière Moka adapté à toutes les
grilles (tables de cuisson, cuisinières, produits
spéciaux)
170
GRW
Griglia riduzione wok adatta a tutte le griglie
(piani, cucine, prodotti speciali)
Wok pan stand suitable for all grids (hobs, cookers,
special products).
Réducteur à wok adapté à toutes les grilles (tables
de cuisson, cuisinières, produits spéciaux)
Detergente per la pulizia quotidiana delle parti inox
Detergent for everyday cleaning of stainless steel
parts
Détergent pour le nettoyage quotidien des
XSPLEND
PAIX
parties inox
Pasta per pulizia • tipo professionale adatta alle
superfici in acciaio inox
Cleaning paste • professional type suitable for
stainless steel surfaces
Pâte de nettoyage • type professionnel adapté aux
surfaces en acier inox
171
914771861/ F
Loading...
