SMEG EBB7143X, SE378MFX5, SE210X5, SIL650MF, W280NE User Manual [fr]

...
Index
1. AVERTISSEMENTS POUR LA SÉCURITÉ ET L’UTILISATION ____ 54
2. INSTALLATION _________________________________________ 56
3. DESCRIPTION DES COMMANDES _________________________ 60
4. UTILISATION DU FOUR __________________________________ 67
5. ACCESSOIRES DISPONIBLES_____________________________ 68
6. CONSEILS DE CUISSON _________________________________ 69
7. NETTOYAGE ET ENTRETIEN______________________________ 74
8. ENTRETIEN EXTRAORDINAIRE ___________________________ 76
INSTRUCTIONS POUR L'INSTALLATEUR: elles sont destinées au technicien qualifié qui doit effectuer l'installation, la mise en service et le contrôle fonctionnel de l'appareil.
53
Présentation

1. AVERTISSEMENTS POUR LA SÉCURITÉ ET L’UTILISATION

CE MANUEL FAIT PARTIE INTÉGRANTE DE L'APPAREIL. IL CONVIENT DE LE GARDER INTACT ET À PORTÉE DE MAIN PENDANT TOUT LE CYCLE DE VIE DU FOUR. NOUS VOUS CONSEILLONS DE LIRE ATTENTIVEMENT CE MANUEL AINSI QUE TOUTES LES INDICATIONS DONNÉES AVANT D'UTILISER LE FOUR. L'INSTALLATION DOIT ÊTRE EFFECTUÉE PAR DU PERSONNEL QUALIFIE ET DANS LE RESPECT DES NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE, ET IL EST CONFORME AUX NORMES EN VIGUEUR. L'APPAREIL EST CONÇU POUR EFFECTUER LA FONCTION SUIVANTE: CUISSON ET RÉCHAUFFEMENT D'ALIMENTS; TOUTE AUTRE UTILISATION DOIT ÊTRE CONSIDÉRÉE COMME IMPROPRE.
LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'UTILISATIONS AUTRES QUE CELLES INDIQUÉES DANS LE PRÉSENT MANUEL.
NE PAS LAISSER LES DÉCHETS DE L'EMBALLAGE DANS LE MILIEU DOMESTIQUE. SÉPARER LES DIFFÉRENTS MATÉRIAUX PROVENANT DE L'EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE LE PLUS PROCHE.
LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE SELON LES MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DES ÉQUIPEMENTS ÉLECTRIQUES.
EN CAS DE BRANCHEMENT AU SECTEUR AU MOYEN D’UNE PRISE ET D’UNE FICHE, CELLES-CI DEVRONT ETRE DU MEME TYPE ET DEVRONT ETRE RELIEES AU CORDON D’ALIMENTATION CONFORMEMENT AUX NORMES EN VIGUEUR. LA PRISE DEVRA ETRE ACCESSIBLE UNE FOIS QUE L'APPAREIL SERA ENCASTRÈ.
NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT LE CABLE.
NE PAS BOUCHER LES OUVERTURES, LES FENTES D'AÉRATION ET D'ÉVACUATION DE LA CHALEUR.
54
APRES L'INSTALLATION, CONTROLER LE FOUR SUIVANT LES INSTRUCTIONS INDIQUÉES CI-APRES. EN CAS DE NON FONCTIONNEMENT, DÉBRANCHER L'APPAREIL ET CONTACTER LE SERVICE APRES-VENTE LE PLUS PROCHE. NE JAMAIS CHERCHER DE RÉPARER L'APPAREIL.
Présentation
APRÈS CHAQUE UTILISATION DU FOUR, S'ASSURER TOUJOURS QUE LES MANETTES DE COMMANDE SE TROUVENT EN POSITION "ZÉRO" (ÉTEINT).
NE JAMAIS INTRODUIRE D'OBJETS INFLAMMABLES DANS LE FOUR: EN CAS D'ALLUMAGE INVOLONTAIRE, UN INCENDIE POURRAIT SE DÉCLARER.
PENDANT L’UTILISATION L’APPAREIL DEVIENT TRES CHAUD. FAIRE ATTENTION DE NE PAS TOUCHER LES ELEMENTS CHAUFFANTS A L’INTERIEUR DU FOUR
LA PLAQUE D'IDENTIFICATION, AVEC LES DONNÉES TÉCHNIQUES, LE NUMÉRO DE SÉRIE ET LE MARQUAGE, EST DANS UNE POSITION BIEN VISIBLE SUR LE CADRE DE LA PORTE DU FOUR.
LA PLAQUE NE DOIT JAMAIS ÊTRE ENLEVÉE.
L'APPAREIL EST DESTINÉ A L’UTILISATION PAR DES PERSONNES ADULTES. NE PAS PERMETTRE À DES ENFANTS DE JOUER AVEC LE
FOUR.
CET APPAREIL EST MARQUE SELON LA DIRECTIVE EUROPEENNE 2002/96/CE RELATIVE AUX APPAREILS ELECTRIQUES ET ELECTRONIQUES USAGES (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). LA DIRECTIVE DEFINIT LE CADRE POUR UNE REPRISE ET UNE RECUPERATION DES APPAREILS USAGES APPLICABLES DANS LES PAYS DE LA CE. AVANT DE METTRE EN MARCHE L’APPAREIL, IL EST OBLIGATOIRE DE
RETIRER TOUTES LES ETIQUETTES ET LES FILMS DE PROTECTION QUI PEUVENT SE TROUVER A L’INTERIEUR ET A L’EXTERIEUR.
Le fabricant décline toute responsabilité touchant les dommages subis par personnes et choses, causés par le non respect des prescriptions susmentionnées ou découlant de l'altération même d'une seule partie de l'appareil et de l'utilisation de pièces de rechange pas d'origine.
55
Instructions pour l'installateur

2. INSTALLATION

2.1 Branchement électrique

S’assurer que la tension et la capacité de la ligne d’alimentation correspondent aux caractéristiques indiquées sur la plaque située sur le cadre de la porte du four. Cette plaque ne doit jamais être enlevée.
Le branchement à la terre est obligatoire selon les modalités prévues par les normes de sécurité des équipements électriques.
Si l’on utilise un branchement par fiche et prise, s’assurer que celles-ci sont du même type. Eviter d’utiliser des adaptateurs ou des différentiateurs, car ils pourraient provoquer des réchauffements et des brûlures.
Si l’on utilise un branchement fixe, il est nécessaire de préparer, sur la ligne d’alimentation de l’appareil, un dispositif d’interruption omnipolaire avec distance d’ouverture des contacts égale ou supérieure à 3 mm, situé dans une position facilement accessible ou à proximité de l’appareil.
Fonctionnement à 220-240V ∼: utiliser un câble à trois pôles de type H05RR-F / H05RN-F (câble de 3 x1.5 mm2).
L'extrémité à brancher à l'appareil devra avoir le fil de mise à terre (jaune-vert) plus long d'au moins 20 mm.

2.1.1 Fours avec commandes plan Les fours munis de commandes plan ne sont pas fournis avec le cordon d’alimentation. Il faut utiliser un câble en caoutchouc H05RR-F

ou H05RN-F. Pour la mise en place, s’assurer qu’il n’entre pas en contact avec des parties métalliques du boîtier externe de l’appareil.
Pour accéder à la boîte à bornes, enlever le carter arrière de l’appareil en dévissant les vis. Si besoin est, modifier la disposition des cavaliers sur la boîte à bornes de la façon indiquée dans la figure. Ensuite, brancher les fils en s’assurant que le fil de terre est plus long d’au moins 20 mm. Fixer le cordon d’alimentation à l’appareil au moyen du serre-câble prévu à cet effet.
56
Instructions pour l'installateur
Fonctionnement à 220-240V ∼: utiliser un câble à trois pôles de type H05RR-F / H05RN-F (câble de 3 x 4 mm2).
Fonctionnement à 380-415V2N∼: utiliser un câble à quatre pôles de type H05RR-F / H05RN-F (câble de 4 x 2.5 mm2).
Fonctionnement à 380-415V3N∼: utiliser un câble à cinq pôles de type H05RR-F / H05RN-F (câble de 5 x 1.5 mm2).
L'extrémité à brancher à l'appareil devra avoir le fil de mise à terre (jaune-vert) plus long d'au moins 20 mm.
Le fabricant décline toute responsabilité touchant les dommages subis par personnes et choses, découlant du non respect des prescriptions ci-dessus.
57
Instructions pour l'installateur

2.2 Mise en place du four

L'appareil est conçu pour être encastré dans des meubles en n’importe quel matériau, à condition qu’il soit résistant à la chaleur. Respecter les dimensions indiquées dans les figures 1, 2, 3. Pour la mise en place sous le plan de travail, se conformer aux dimensions indiquées dans la figure 1-3. Pour le positionnement sous des plans de travail recevant des plans de cuisson combinés, il faut respecter une distance minimale par rapport à l’éventuelle paroi latérale d’au moins 110 mm de la façon indiquée dans la figure 1. Pour les mises en place en colonne, se conformer aux dimensions indiquées dans la figure 1-2, en tenant compte du fait que, dans la partie supérieure/arrière, le meuble devra présenter une ouverture de 80-90 mm de profondeur. Visser les 4 vis A à l’intérieur du cadre (fig. 1). Pour les installations sous un plan “top", s’assurer que la partie arrière/inférieure du meuble dispose d’une ouverture semble à celle présentée dans la figure 1 (réf. B). Pour le positionnement et la fixation du plan de cuisson, se reporter aux instructions fournies avec ce genre d’appareil.
58
Instructions pour l'installateur
Ne pas utiliser la porte comme levier pour faire entrer le four dans le meuble. Ne pas exercer de pressions excessives sur la porte ouverte.

2.3 Liaison plan-four

Une fois installé, le plan de cuisson combiné doit être relié au four. Introduire le four dans le logement en laissant l’espace nécessaire pour effectuer les opérations suivantes:
relier le câble de terre (jaune-vert) du plan de cuisson avec la borne de
terre A du four (voir figure);
introduire les connecteurs du plan de cuisson dans les prises prévues à cet effet sur le carter supérieur du four. La couleur et les symboles des connecteurs doivent correspondre à ceux des prises du four;
si le plan de cuisson est doté d’un connecteur pour l’indicateur de chaleur résiduelle, celui-ci doit être introduit dans la prise restée libre sur le côté droit.
A présent, il est possible de terminer l’installation du four dans le meuble en veillant à ce que le cordon d’alimentation suive un parcours optimal et ne reste pas en contact avec les parties chaudes.
59
Instructions pour l'utilisateur

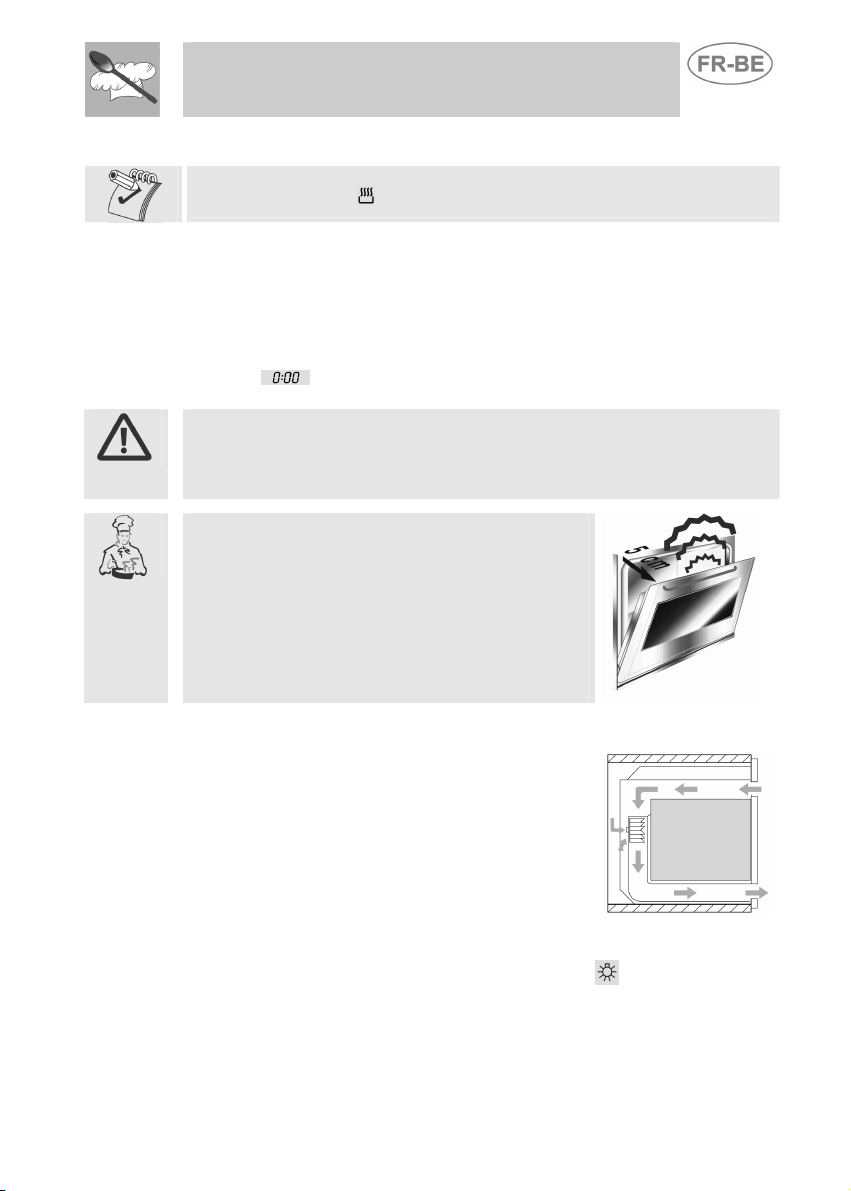

3. DESCRIPTION DES COMMANDES

3.1 Le panneau frontal

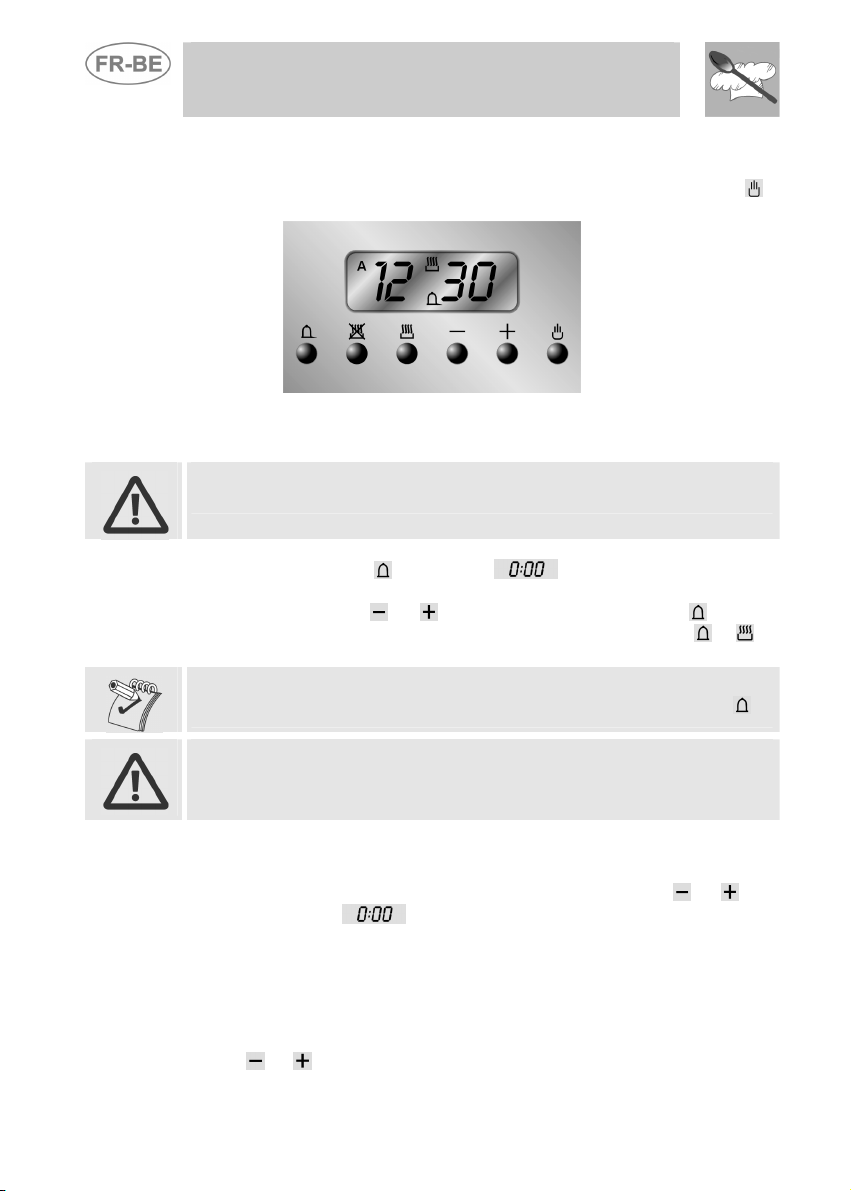

Tous les commandes et les contrôles sont réunis sur le panneau frontal.
MODELE 5 FONCTIONS
MODELE 6 FONCTIONS
MODELE 8 FONCTIONS
MODELE 10 FONCTIONS
60
