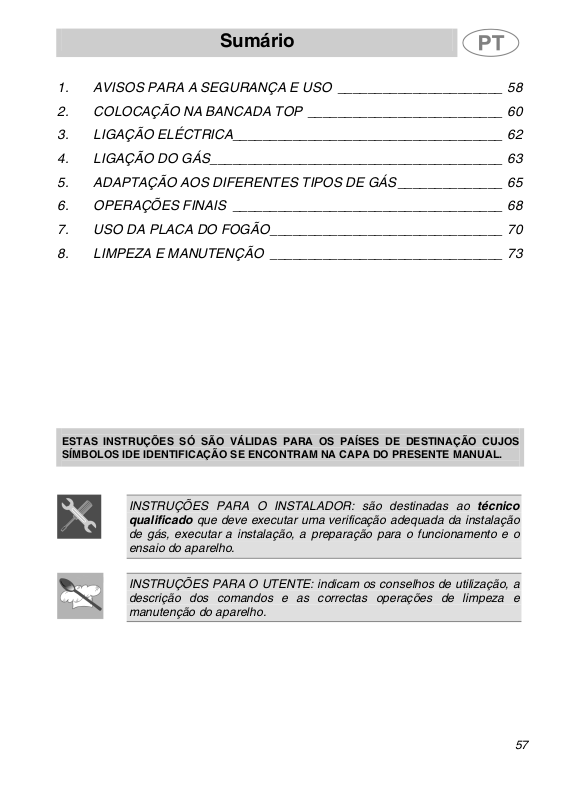

Sumário

1. AVISOS PARA A SEGURANÇA E USO ______________________ 58

2. COLOCAÇÃO NA BANCADA TOP __________________________ 60

3. LIGAÇÃO ELÉCTRICA____________________________________ 62

4. LIGAÇÃO DO GÁS_______________________________________ 63

5. ADAPTAÇÃO AOS DIFERENTES TIPOS DE GÁS______________ 65

6. OPERAÇÕES FINAIS ____________________________________ 68

7. USO DA PLACA DO FOGÃO_______________________________ 70

8. LIMPEZA E MANUTENÇÃO _______________________________ 73

ESTAS INSTRUÇÕES SÓ SÃO VÁLIDAS PARA OS PAÍSES DE DESTINAÇÃO CUJOS
SÍMBOLOS IDE IDENTIFICAÇÃO SE ENCONTRAM NA CAPA DO PRESENTE MANUAL.

INSTRUÇÕES PARA O INSTALADOR: são destinadas ao técnico
qualificado que deve executar uma verificação adequada da instalação

de gás, executar a instalação, a preparação para o funcionamento e o
ensaio do aparelho.

INSTRUÇÕES PARA O UTENTE: indicam os conselhos de utilização, a
descrição dos comandos e as correctas operações de limpeza e
manutenção do aparelho.

57

Apresentação

1. AVISOS PARA A SEGURANÇA E USO

ESTE MANUAL CONSTITUI PARTE INTEGRANTE DO APARELHO. DEVE
SER CONSERVADO EM BOAS CONDIÇÕES E À MÃO DURANTE TODA A
VIDA ÚTIL DA PLACA DE FOGÃO. ACONSELHAMOS UMA LEITURA
ATENTA DESTE MANUAL E DE TODAS AS INDICAÇÕES NELE
CONTIDAS ANTES DE UTILIZAR A PLACA DE FOGÃO. CONSERVAR
TAMBÉM O CONJUNTO DE BICOS FORNECIDOS. A INSTALAÇÃO
DEVERÁ SER EXECUTADA POR PESSOAL QUALIFICADO E
RESPEITANDO AS NORMAS EM VIGOR. ESTE APARELHO ESTÁ
PREPARADO PARA UMA UTILIZAÇÃO DO TIPO DOMÉSTICO E ESTÁ EM
CONFORMIDADE COM AS NORMATIVAS EM VIGOR. O APARELHO FOI
CONCEBIDO PARA EXECUTAR A SEGUINTE FUNÇÃO: COZEDURA E
AQUECIMENTO DE ALIMENTOS; QUALQUER OUTRA UTILIZAÇÃO DEVE
SER CONSIDERADA IMPRÓPRIA.

O FABRICANTE DECLINA QUALQUER TIPO DE RESPONSABILIDADE
NO CASO DE UTILIZAÇÃO DIFERENTE DA INDICADA.

NÃO ABANDONAR OS RESÍDUOS DA EMBALAGEM NO AMBIENTE
DOMÉSTICO. SEPARAR OS VÁRIOS MATERIAIS PROVENIENTES DA
EMBALAGEM E ENTREGÁ-LOS AO CENTRO DE RECOLHA
DIFERENCIADA MAIS PRÓXIMO.

É OBRIGATÓRIA A LIGAÇÃO À TERRA DE ACORDO COM AS
MODALIDADES PREVISTAS PELAS NORMAS DE SEGURANÇA DO
EQUIPAMENTO ELÉCTRICO.

A FICHA PARA LIGAR AO CABO DE ALIMENTAÇÃO E A RESPECTIVA
TOMADA DEVERÃO SER DO MESMO TIPO E ESTAR EM
CONFORMIDADE COM AS NORMAS EM VIGOR.
A TOMADA DEVE SER ACESSÍVEL COM O APARELHO ENCASTRADO.
NUNCA DESLIGAR A FICHA PUXANDO PELO CABO DE ALIMENTAÇÃO.

LOGO APÓS A INSTALAÇÃO, EFECTUAR UM TESTE DA PLACA DE
FOGÃO SEGUINDO AS INSTRUÇÕES DESCRITAS MAIS ADIANTE. CASO
NÃO FUNCIONE, DESLIGAR O APARELHO DA INSTALAÇÃO ELÉCTRICA
E CONTACTAR O CENTRO DE ASSISTÊNCIA TÉCNICA MAIS PRÓXIMO .
NUNCA TENTAR REPARAR O APARELHO.

NO FINAL DE CADA UTILIZAÇÃO DA PLACA, VERIFICAR SEMPRE SE OS
MANÍPULOS DE COMANDO ESTÃO NA POSIÇÃO "ZERO" (DESLIGADO).

58

Apresentação

A CHAPA DE IDENTIFICAÇÃO, COM AS CARACTERÍSTICAS TÉCNICAS,
O NÚMERO DE SÉRIE E A MARCAÇÃO ENCONTRA-SE POR BAIXO DA
TAMPA E NUMA POSIÇÃO BEM VISÍVEL

A CHAPA NA TAMPA NUNCA DEVE SER RETIRADA.

ANTES DE LIGAR O APARELHO, ASSEGURAR-SE QUE ESTEJA
REGULADO PARA O TIPO DE GÁS COM QUE SERÁ ALIMENTADO,
VERIFICANDO A ETIQUETA APLICADA POR BAIXO DA TAMPA.

NÃO APOIAR NAS GRELHAS DA PLACA DE FOGÃO PANELAS QUE NÃO
TENHAM O FUNDO PERFEITAMENTE LISO E REGULAR.

NÃO USAR RECIPIENTES OU FRIGIDEIRAS QUE ULTRAPASSEM O
PERÍMETRO EXTERNO DA PLACA.

O APARELHO DEVE SER UTILIZADO POR PESSOAS ADULTAS. NÃO
PERMITIR QUE AS CRIANÇAS SE APROXIMEM OU O UTILIZEM COMO
OBJECTO DE BRINQUEDO.

ESTE APARELHO DISPÕE DA MARCA DE CONFORMIDADE NOS
TERMOS DA DIRECTIVA EUROPEIA 2002/96/CE RELATIVA AOS
RESÍDUOS DE EQUIPAMENTOS ELÉCTRICOS E ELECTRÓNICOS
(REEE).
ESTA DIRECTIVA DEFINE AS NORMAS PARA A RECOLHA E
RECICLAGEM DOS RESÍDUOS DE EQUIPAMENTOS ELÉCTRICOS E
ELECTRÓNICOS VÁLIDAS EM TODO O TERRITÓRIO DA UNIÃO
EUROPEIA.

O fabricante declina qualquer tipo de responsabilidade por
danos sofridos por pessoas e bens, causados pelo desrespeito pelas
prescrições acima mencionadas ou derivados da modificação,
mesmo de uma simples parte do aparelho, e pela utilização de
peças de substituição não originais.

59

Instruções para o instalador

2. COLOCAÇÃO NA BANCADA TOP

A seguinte operação requer obras de alvenaria ou de carpintaria e
portanto deve ser executada por um técnico competente.
A instalação pode ser efectuada em variados materiais, tais como
alvenaria, metal, madeira aglomerada e madeira revestida com
laminados de plástico, desde que resistentes ao calor (T. 90°C).
Para instalar o aparelho, não utilize silicone nem outros sistemas
isoladores, mas exclusivamente a borracha fornecida com o aparelho.

2.1.1 Fixação à estrutura de suporte

Executar uma abertura na bancada top do móvel com as dimensões
indicadas na figura, mantendo uma distância mínima de 50 mm do bordo
traseiro. Este aparelho pode ser encostado a paredes que ultrapassem a
superfície de trabalho em altura, desde que seja mantida a distância “X”
representada na figura, para evitar danos devidos ao aquecimento.
Assegurar-se que exista uma distância mínima de 750 mm desde os
discos espalhadores do fogão às prateleiras que se encontrem na sua
perpendicular.

60

Colocar bem o vedante de isolamento fornecido no bordo externo
praticado no plano top como indicado nas figuras abaixo, fazendo-o
aderir em toda a sua superfície com uma ligeira pressão das mãos. Em
função do modelo de plano a instalar, consultar as dimensões indicadas
na figura, tendo presente que em ambos os modelos os lados da frente e
de trás devem ser rentes ao furo. Fixar a placa de fogão ao móvel com
as respectivas chapas A fornecidas. Cortar com atenção o bordo B
excedente do vedante de isolamento. As dimensões do desenho abaixo
referem-se ao furo no lado interno do vedante de isolamento.

Instruções para o instalador

Se o aparelho for instalado num vão neutro com portas, será necessário

colocar um painel de separação em baixo da placa de cozedura. Mantenha
uma distância mínima de 10 mm entre o fundo do aparelho e a superfície
do painel, que deverá ser facilmente extraível para permitir o acesso
adequado para as operações de assistência técnica, se forem necessárias.

61

Instruções para o instalador

3. LIGAÇÃO ELÉCTRICA

Assegurar-se que a voltagem e a dimensão da linha de alimentação
correspondam às características indicadas na chapa situada por baixo
da tampa do aparelho. Esta chapa nunca deve ser retirada.

A ficha na extremidade do cabo de alimentação e a tomada na parede
devem ser do mesmo tipo e em conformidade com as normativas sobre
os equipamentos eléctricos em vigor. Verificar se a linha de alimentação
está equipada com uma ligação à terra adequada.

Instalar na linha de alimentação do aparelho um dispositivo de
interrupção omnipolar com uma distância de abertura dos contactos
igual ou superior a 3 mm, situado numa posição de fácil acesso e
próximo do aparelho.

Evitar a utilização de reduções, adaptadores ou derivadores.

No caso de substituição do cabo de alimentação, a secção dos fios do
novo cabo não deverá ser inferior a 1.5 mm2 (cabo de 3 x 1.5), tendo
presente que a extremidade a ligar ao aparelho deverá ter o fio de terra
(amarelo e verde) mais comprido, pelo menos 20 mm. Usar somente um
cabo do tipo H05V2V2-F ou análogo, resistente à temperatura máxima
de 90°C. A sua substituição deverá ser efectuada por um técnico
especializado que deverá efectuar a ligação à rede de acordo com o
esquema abaixo.

L = castanho
N = azul

= amarelo-verde

O fabricante declina qualquer tipo de responsabilidade por danos
sofridos por pessoas e bens, causados pelo desrespeito pelas
prescrições acima mencionadas ou derivados da modificação, mesmo
de uma simples parte do aparelho.
