Notice d'utilisation
Congélateur armoire
Nous vous remercions de votre confiance d'avoir acheté notre appareil.
Nous vous souhaitons beaucoup de plaisir en l'utilisant.
Le congélateur armoire - congélateur est destiné à l'usage ménager
pour congéler des aliments frais ainsi que pour conserver à long terme
les produits surgélées (jusqu'à un an en fonction de la nature des
aliments).
Avant le premier usage 20-22
Installation et raccordement 23
Déscription de l'appareil 24-25
Commande 26-27
Utilisation 28-30
Entretien et nettoyage 31
Défauts dans le fonctionnement 33-34
Notice d'utilisation
19
Avant le premier usage
• Avant de brancher l'appareil sur le réseau électrique, il faut le laisser
en place environ 2 heures. De cette manière on diminue la
possibilité
d'un fonctionnement incorrect dû à l'influence du transport sur le
système de réfrigération.
• Nettoyer l'appareil, surtout son intérieur (voir le Chapitre sur le
nettoyage de l'appareil).
Notice d'utilisation
Cette notice d'utilisation est destinée au consommateur. Elle décrit
l'appareil ainsi que son emploi correct et sûr. Il est possible qu'elle
mentionne des fonctions qui ne concernent pas votre appareil, car elle
a été rédigée pour les types différents de congélateurs.
Notice d'intégration
Les appareils intégrables sont accompagnés des notices d'intégration
et d'installation dans le meuble. Ce travail doit être fait par un
technicien et ces notices sont destinées à lui.
Notre soin à l'environnement
• Pour l’emballage de nos produits nous utilisons des matériaux qui
peuvent être recyclés, déposés ou détruits.
• Aussi cette notice d'utilisation est imprimée sur le papier recyclable,
ou bien sur le papier blanchi sans chlore.
• Lorsque vous cesserez d’employer cet appareil, remettez-le aux
organismes habilités pour la collecte des appareils ménagers
“usagés” (Voir le chapitre Enlèvement des appareils usagés).
Conseils d'économie d'énergie
• Ne pas ouvrir la porte plus souvent que nécessaire et la refermer
rapidement, notamment par temps chaud et humide. Veillez à ce que
l’appareil soit ouvert le moins longtemps possible ce qui est surtout
important pour les congélateurs armoires.
• De temps en temps vérifier que le réfroidissement de l'appareil soit
toujours suffissant (une bonne circulation d'air derrière l'appareil).
• Déplacez la manette du thermostat de la position plus haute à la
position plus basse dès que l'appareil et les circonstances le
permettent.
• Laissez refroidir les aliments à température ambiante (les soupes en
particulier) avant de les entreposer dans l’appareil.
20
Notice d'utilisation
• Déplacer le sélecteur à la position de la marche automatique dès
que possible.
• Avant de congéler les denrées fraîches faites-les réfroidir à la
température ambiante.
• Les couches de glace ou de givre augmentent la consommation de
l'énergie électrique. Nous vous conseillons de les enlever
régulièrement dès que la couche atteint une épaisseur de 3-5 mm.
• Le joint endommagé ou non étanche provoque une plus grande
consommation d’énergie, veillez à ce qu’il soit échangé à temps.
• Le condenseur à l’arrière doit être toujours propre.
• Si vous ne respectez pas les consignes figurant dans les chapitres
L’emplacement et l’économie d’énergie, vous risquez de provoquer
une plus grande consommation d’énergie.
Conseils de sécurité importants
• Si vous gardez votre vieux réfrigérateur/congélateur sans l'utiliser
ayant le système de blocage qui ne peut pas s'ouvrir du côté
intérieur (serrure, verrou), rendez ce mécanisme de fermeture
inutilisable pour éviter tout risque d'accident avec les enfants.
• Raccordez le congélateur au réseau correctement. Respectez bien
le Chapitre sur le Raccordement de l'appareil.
• Une fois le congélateur en marche, ne pas toucher les surfaces
froides, surtout avec des mains moites ou humides, car la peau
risquerait de coller à ces parois extrêmement froides.
• Ne pas congeler les boissons en bouteilles, en particulier les
boissons mousseuses (eau minérale, mousseux, bière, cola, etc.) la
bouteille risque d'éclater.
• Ne mangez pas les aliments congelés (pain, fruits, légumes), vous
risquez d'attraper des brûlures dues au froid.
• Si vous trouvez l'odeur ou la couleur d'un aliment anormale ou
douteuse, il faut le jeter, car il peut être dangereux à la
consommation.
• Débrancher obligatoirement l'appareil avant d'effectuer une
réparation (nous recommandons fortement de faire réaliser tout
entretien ou dépannage par une personne qualifiée) et avant tout
nettoyage.
• Ne pas utiliser d’appareils électriques (sèche-cheveux, etc.) ou
d’instruments pointus pour dégivrer l’appareil, mais des produits
conseillés par le fabricant.
• Dans le souci de préserver l’environnement, veiller à ne pas
endommager l’arrière de l’appareil (le condenseur) ou les parties de
réfrigération à l’intérieur de l’appareil.
Notice d'utilisation
21
• L’appareil contient du liquide frigorifique et de l’huile, c’est pourquoi il
faut faire enlever votre ancien appareil suivant les consignes pour
protéger l’environnement (Voir le chapitre Notre souci pour préserver
l’environnement).
• Un élément chauffant est encassé dans le bord du corps du
congélateur. Il fonctionne simultanément avec le compresseur et
empêche le joint de la porte de s'attacher par le gel sur le corps du
congélateur.
• En enclenchant la fonction “super”, le voyant rouge peut s'allumer.
C'est normalet n'indique pas un avertissement.
• Si le câble de raddordement est endommagé, il doit être remplacé
par un expert du fabricant ou du service après/vente pour éviter le
danger.
• La plaque signalétique se trouve soit au dos soit à l'intérieur de
l'appareil.
La durée de conservation au cas de l'interruption de courant
Éviter d'ouvrir le congélateur en cas d'un défaut ou coupure de
l'énergie électrique. Si l'interruption dure plus de 15/30 heures, les
denrées congélées doivent être consommées ou déplacées à un autre
congélateur.
Enlèvement des appareils usagés
• Remettez les appareils usagés au service autorisé de ramassage. Si
celui-ci a un système de blocage (serrure, verrou), rendez ce
mécanisme de fermeture inutilisable pour éviter tout risque
d’accident avec les enfants.
• Les appareils de réfrigération et de congélation contiennent du
liquide de réfrigération et les matériaux d’isolation qui doivent être
traités par les services agréés. Pour les faire enlever faites appel à
ces services ou demandez conseil à votre vendeur. Veiller à ne pas
endommager le tuyau à l’arrière de l’appareil.
22
Notice d'utilisation
Installation et raccordement
Choix de l'endroit
Placez l'appareil dans un local sec et régulièrement ventilé. La
température ambiante permise pour le fonctionnement normal de
l'appareil est conditionnée par l'exécution (la classe) de l'appareil
indiquée sur la plaque signalétique de l'appareil.
Classe Température ambiante
SN (subnormale) de + 10°C à + 32°C
N (normale) de + 16°C à + 32°C
ST (subtropical) de + 18°C à + 38°C
T (tropical) de + 18°C à + 43°C
Évitez de placer l'appareil près d'une source de chaleur, comme par
exemple cuisinière, radiateur, chauffe-eau ou de l'exposer directement
aux rayons du soleil.
Evitez de placer l’appareil près d’une source de chaleur, au moins 3
cm d’une cuisinière électrique ou à gaz et au moins 30 cm d’un poêle
à fioul ou à charbon. Si la distance est inférieure aux distances
conseillées, utilisez une plaque d’isolation. Il faut qu’il y ait une
ouverture derrière l’appareil d’environ 200 cm² et le placard au-dessus
de l’appareil doit être éloigné d’au moins 5 cm, ce qui permet une
aération satisfaisante du condenseur.
Raccordement au réseau électrique
Reliez le cordon directement au réseau. La prise murale doit être
dotée d'une mise à la terre.
La tension nominale et la fréquence sont indiquées sur la plaque
signalétique de l'appareil.
Le système de mise à la terre de l'installation électrique et le
raccordement de l'appareil doivent être réalisés conformément aux
normes électriques en vigueur.
L'appareil peut tolérer les écarts de tension de courte durée, mais au
maximum de -15 à 10 %.
Notice d'utilisation
23
Déscription de l'appareil
24
Compartiment de congélation (1)
est destiné à la congélation des denrées fraîches.
Compartiment de conservation (2)
est destiné à stocker les denrées surgélées.
Tableau de commande (3)
(voir le chapitre Commande)
Rainure d'écoulement de l'eau de dégivrage (4)
(voir le chapitre Entretien et nettoyage)
Notice d'utilisation
Paquets d'accumulation du froid
(seulement certains modèles)
Deux paquets d'accumulation du froid - accumulateurs - sont logés
dans le compartiment supérieur à l'intérieur de l'appareil.
Avant la première mise en marche de l'appareil, enlevez les deux
accumulateurs et mettez-les de nouveau à leur place quand le voyant
rouge s'éteint.
• Les accumulateurs maintiennent une température plus regulière des
denrées congélées ce qui améliore leur qualité et diminue la
consommation de l'énergie.
• Si vous enlevez les accumulateurs, vous pouvez utiliser le
compartiment pour congéler des fraises ou d'autres petits fruits ou
pour faire de la glace.
• Vous pouvez utiliser les accumulateurs du froid pour maintenir une
température basse des denrées et boissons si vous allez en
excursion etc.
REMARQUE:
• Les accessoires dans la cuve sont variables selon le modèle de
l'appareil.
Notice d'utilisation
25
Commande
Vous commandez l'appareil à l'aide du bouton du thermostat.
1 Voyant rouge
2 Voyant jaune
3 Bouton du thermostat
Modes du fonctionnement
Fonctionnement continu - le voyant jaune est allumé.
L'unité frigorifique marche continuement (le bouton du thermostat est
dans la position pour le fonctionnement continu - fonction „Super”).
Vous choisissez ce régime pour la congélation d'une grande quantité
de denrées fraîches et quand vous voulez fortement réfroidir les
denrées surgélées.
Fonctionnement automatique - le voyant jaune n'est pas
allumé
La température à l'intérieur de l'appareil est commandée par le
thermostat qui met en marche et en arrêt le fonctionnement de l'unité
frigorifique.
La fréquence de la mise en marche de l'unité frogorifique dépand de:
− la position du bouton du thermostat (réglages du thermostat),
− la fréquence des ouverture de la porte,
− de la température ambiante.
Sélection de la température
La température à l'intérieur de l'appareil en
régime continu est réglée par le thermostat.
La position la plus convenable du bouton de
thermostat est la position moyenne entre max et
min.
Nous vous conseillons de ne régler le bouton de
thermostat vers la position max que dans le cas
d'une réfrigération accélerée avant d'introduire
26
Notice d'utilisation
une petite quantité de denrées fraiches ou dans le cas d'une
température ambiante élevée.
Les positions vers min sont convenables pour épargner l'électricité
quand il n'y a pas beaucoup de denrées congélées à l'intérieur de
l'appareil.
La température intérieure dépend du changement de la température
ambiante. Régler la manette du thermostat conformément.
Voyant rouge
Le voyant rouge s'allume si la température dans le congélateur n'est
pas suffisante (voir le chapitre Défauts de fonctionnement).
Notice d'utilisation
27
Utilisation
Mise en marche du congélateur à vide
Mettez le congélateur en marche et tournez le bouton du thermostat
dans la position du fonctionnement continu. Tous les trois voyants sont
allumés. Entreposer les denrées à congéler quelques heures après
l'extinction du voyant rouge.
Congélation des denrées fraîches
Une utilisation appropriée de l’appareil, l’emballage des aliments, le
réglage correct et le respect des règles d’hygiène sont décisifs pour la
qualité de conservation des aliments.
• Dans le congélateur ne congelez que les denrées qui sont
convenables pour un tel traitement et qui supportent bien de basses
températures. Veillez à ce que les denrées soient fraîches et d'une
meilleure qualité.
• Choisissez un emballage correspondant et emballez les denrées
d'une manière appropriée.
− L'emballage doit être étanche à l'air et à l'humidité pour empêcher
le déssechement et la perte des vitamins.
− Les feuilles et sacs doivent être souples pour se mouler bien à la
forme des portions.
• Marquez les portions emballés en donnant la date, la quantité et la
nature de la denrée.
• Avant toute chose il est important que les denrées congelent au plus
vite possible. Pour cette raison les portions ne doivent pas être trop
encombrantes. Il est recommendable de les préréfroidir avant de les
mettre à congélation
• La quantité de denrées fraiches que vous congélez en 24 heures est
indiquée sur la plaque signalétique. Si leur quantité est plus grande,
la qualité de congélation est détériorée ainsi que la qualité des
denrées déjà congélées.
28
Procédé de congélation
Congélez les aliments dans le compartiment à congélation (voir le
chapitre Description de l'appareil).
24 heures avant la congélation des denrées fraîches tournez le bouton
du thermostat dans la position du fonctionnement continu (le voyant
jaune s'allume). Après ce temps introduisey les denrées fraîches dans
le compartiment à congélation.
Notice d'utilisation
Après 24 heures vous pouvez déplacer les denrées dans les paniers
et si nécessaire, répéter le procédé de congélation. Les denrées
fraîches ne doivent pas toucher des paquets congélés.
Environ 24 heures après la dernière introduction des denrées fraîches
tournez le bouton du thermostat dans la position choisie dans la plage
du fonctionnement automatique (le voyant jaune n'est pas allumé).
Pour la congélation de petites quantités de denrées fraîches (1-2 kg) il
ne faut pas changer le régime de fonctionnement.
Conservation des produits congelés
Les produits congelés sont conservés dans les paniers. Si vous
enlevez les paniers, les produits congelés peuvent être placés aussi
directement sur les clayettes réfrigérées.
Aliments surgelés industriellement
L'emballage des produits surgelés industriellement contient l'étiquette
donnant la durée et la température de conservation. Respectez les
instructions données pour la conservation et l'utilisation par le
fabricant.
Choisissez seulement les produits surgelés qui sont emballés d'une
manière appropriée, equippés de toutes les données sur l'emballage
et conservés dans un appareil ayant la température intérieure -18°C
au moins.
N'achetez pas de produits entourés du givre, parce qu'ils se sont déjà
maintes fois mis à dégivrer.Protégez les denrées contre la
décongélation, parce que l'augmentation de la température raccourcit
le temps de conservation des denrées surgelés et détériore leur
qualité.
Notice d'utilisation
29
Temps approximatif de conservation des denrées congelées
Denrée Temps de conservation (en mois)
123456789101112
Légumes + + +
Fruits + + +
Pains, pâtisserie +
Lait +
Plats cuisinés +
Viande: boeuf + + +
veau + + +
porc + + +
volaille + + +
gibier + + +
viande hachée +
Saucissons fumés +
Poissons: maigres +
grasses +
Tripes +
Décongélation des denrées congelées
Utilisez les denrées décongelées le plus vite possible.
Le froid conserve les denrées, mais il ne détruit pas de
microorganismes lesquels deviennent très vite actis après la
décongélation.
Une décongélation partielle réduit la valeur nutritive des denrées,
particulièrement des fruits et des légumes, ainsi que des plats
cuisinés.
30
Notice d'utilisation
Entretien et nettoyage
Dégivrage du congélateur
A l'intérieur du congélateur,les parois devinnent couvertes d'une
couche de givre. Quand la couche atteint 3 à 5 mm d'épaisseur, vous
devez la dégivrer.
• 24 heures avant la décongélation
tournez le bouton du thermostat
dans la position du fonctionnement
continu (le voyant jaune est allumé)
pour que les denrées deviennent
fortement réfroidies. Après ce
temps-la, enlevez les denrées
congelées du congélateur et
protéegez-les contre le dégivrage.
• Débranchez l'appareil.
• Placez le drain de vidange dans le bas de l'appareil. Posez un
récipient sous le drain pour recueillir l'eau de dégivrage. Vous
accelerez le dégivrage si vous laissez la porte ouverte.
• Pour le dégivrage ne pas utiliser les bombes aérosol, car elles
peuvent endommager les parties plastiques ou nuire à la santé.
Nettoyage
Avant le nettoyage, veillez à ce que l'appareil soit débranché!
N'utilisez pas de détersifs abrasifs ou aggressifs. Vous pouvez
endommager la surface.
Veillez à éliminer toutes traces des détergents utilisés lors du
nettoyage.
• Nettoyez les parois extérieures à l'eau peu savonneuse.
Les surfaces laquées peuvent être nettoyées avec un chiffon et un
nettoyant à la base d'alcool (p.ex. nettoyant vitres). Vous pouvez
utiliser aussi l'alcool (éthanol ou isopropanol).
N'utilisez pas de nettoyants abrasifs ou aggresifs, comme détergents
spéciaux pour acier inox etc., parce que vous pouvez endommagez
les pièces laquées ou en plastique.
Notice d'utilisation
31
• Lavez l'intérieur à l'eau tiède
additionnée d'un peu de vinaigre.
• De temps en temps, enlevez la
poussière qui se forme sur le
condenseur placé à l'arrière du
congélateur. Pour ce nettoyage
servez-vous d'une brosse douce
non métalique ou d'un aspirateur.
Rebranchez l'appareil quand il est bien dégivré et nettoyé et mettez-le
en service. Remettez les denrées en place.
Arrêt prolongé
Si vous ne voulez pas employer l'appareil pendant quelque temps, il
est recommandé de le vider, débrancher, dégivrer et nettoyer. Laissez
la poirte entr'ouverte.
32
Notice d'utilisation
Défauts dans le fonctionnement
Pendant le service de l'appareil, les perturbations de service peuvent
apparaitre. Nous en donnons quelques exemples qui sont les plus
fréquents et lequels vous pouvez éliminer par vous-mêmes.
Appareil ne veut pas démarrer après le branchement au
réseau électrique
• Vérifier si la prise de courant est sous tension et si l'appareil est mis
en marche.
Voyant rouge est allumé
• La porte a été ouverte trop souvent ou trop longtemps.
• La porte mal fermée (il se peut qu'un objet se trouve entre la porte et
la cuve, une porte bâillée, un joint endommagé..)
• Le courant électrique a été coupé longtemps.
• Une quantité trop grande de denrées fraîches est mise en
conservation.
Unité hermétique fonctionne déjà longtemps sans
interruption
• Déplacz le sélecteur du régime de fonctionnement de la position
continue à la position automatique.
• Si le compresseur et le condenseur ne réfroidisssent pas
suffisamment, vérifiez la circulation d'air derrière l'appareil et
nettoyez le condenseur.
Porte difficile à ouvrir
Si vous voulez reouvrir la porte qui vient d'être fermée, il se peut que
vous le pouvez faire difficilement. A savoir, en ouvrant la porte un peu
d'air froid échappe de la cuve, mais il est remplacé par l'air chaud
ambient. Pendant le réfroidissement de cet air ambient, une souspression se forme ce qui fait la porte difficile à ouvrir. Après quelque
temps (5 -10 minutes) l'état devient normal et vous pouvez ouvrir la
porte sans problèmes.
Bruit
La réfrigération dans les appareils est faite possible par le système de
réfrigération avec le compresseur, ce qui cause aussi un certain bruit.
L'intensité du bruit dépend de l'emplacement, utilisation correcte et
l'âge de l'appareil.
Notice d'utilisation
33
• Pendant le fonctionnement du compresseur on peut entendre le
bruit de liquide et pendant son arrêt le bruit de décantage du
réfrigérant. C'est normal et n'a aucune influence sur la longévité de
l'appareil.
• Après le démarrage de l'appareil, le fonctionnement du
compresseur et le décantage du réfrigérant sont un peu plus
bruyants. Ce n'est pas un défaut et n'a aucune influence sur la
longévité de l'appareil. Avec le temps, l'intensité de ces bruits
devient diminuée.
• Quelquefois on peut entendre pendant le fonctionnement de
l'appareil aussi des bruits anormaux ou intensifs qui sont
extraordinaires et qui sont le plus souvent produits par
l'emplacement incorrect de l'appareil. (L'appareil doit être stable sur
un sol plat et solide. Il ne doit pas toucher une paroi ou les éléments
adjacents.)
34
NOUS NOUS RESERVONS LE DROIT DES
MODIFICATIONS QUI N'ONT PAS UNE INFLUENCE SUR
LE FONCTIONNEMENT DE L'APPAREIL.
Notice d'utilisation
Notice d'installation
Réfrigérateur-congélateur
Les notices d'installation des appareils de réfrigération et de
congélation sont destinées a l'installateur.
L'installation et le raccordement de l'appareil doivent étre réalisés
en conformité avec les notices ainsi que les normes et règles en
viguer.
Ces notices d'installation sont conçues pour l'installation de
différents types/modéles des appareils et donnent les descriptions
des procédés qui peut-être ne sont pas nécessaires pour votre
appareil.
integrable
22
Dimensions d'encastrement
et ventilation de l'appareil 23
Ouverture de la porte
inversible 24-25
Encastrement de l'appareil 26-27
Notice d'installation
Dimensions d'encastrement et ventilation
de l'appareil
Il est indispensable que l'air derrière l'appareil toujours circule
librement, parce que le dos de l'appareil s'échauffe pendant son
fonctionnement (et l'eau s'évapore du récipient au- dessus du
compresseur).
• La plinthe du meuble prévu pour l'installation de votre appa reil
intégrable doit avoir une découpe de 200 cm² au minimum pour
l'entrée de l'air à réfroidir l'appareil.
• L'air sort au dessus du meuble. Veillez à ne pas couvrir la
ventilation.
A (mm) B (mm)
575 575-580
875 875-880
1025 1025-1030
1225 1225-1230
Notice d'installation
23

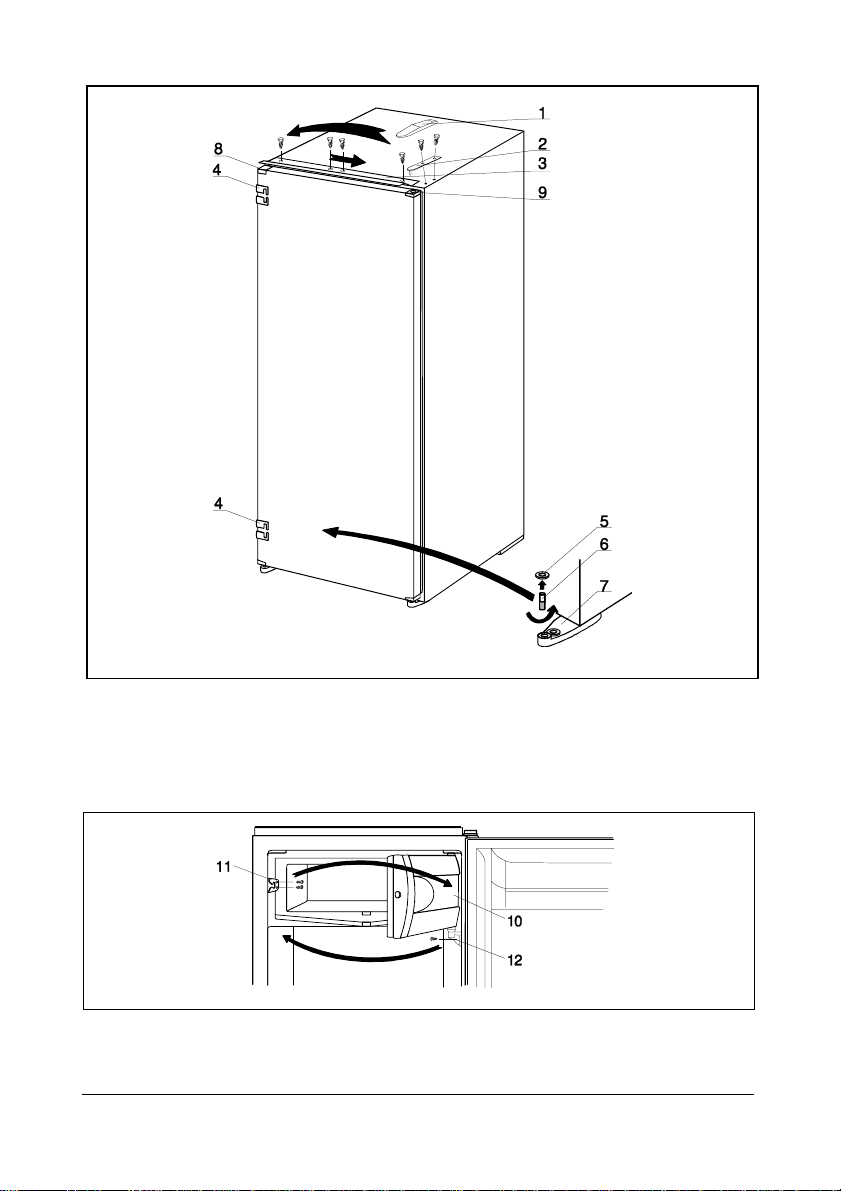

Ouverture de la porte inversible
Si le sens d'ouverture de la porte n'est pas convenable, vous le pouvez
changer. A cet effet on a préformé et couvert avec les capots les trous
aussi à la côté inverse de la carrosserie des appareils.
• Otez le couvercle de la charnière supérieure, dévissez la
charnière et enlevez la porte de l'appareil ( elle n'est qu'appuyée
sur le pivot inférieur).
• Dévissez la plaquette supérieure, déplacez-la à la côté inverse
de la carrosserie de l'appareil et vissez-la.
• Otez la bague du pivot inférieur (en la turnant dans le sens
d'une aiquille d'une montre) et dévissez l' axe du pivot inférieur.
• Placez l'axe et la bague à l'ordre inverse dans le trou prévu pour
le pivot inférieur à la côté inverse de l'appareil.
• Enlevez les pièces angulaires et échangez-les (à la place d'une
pièce angulaire avec le trou mettez une pièce anhulaire sans
trou et vice versa).
• Mettez la porte de l'appareil sur le pivot inférieur.
• Vissez la charnière supérieure et couvrez-la avec le couvercle.
• Déplacez les guidons des glissières à côté inverse de la porte.
• Couvrez les trous restant après le déplacement avec les
bouche- trou.
• A la fin vérifiez la position des joints magnétiques (le joint ne
doit pas être froissé et doit partout se resserer bien). S'il n'est
pas étanche, enlevez-le et tournez-le de 180°.
Sur certains modèles, il est impossible de remplacer le joint de
la porte.
Partout où le joint n'est pas bien fixé à la carrosserie de
l'appareil, chauffez-le (à l'aide d'un sèche-cheveux, par
exemple) à une distance appropriée pour qu'il se dilate
légèrement et atteigne les dimensions nécessaires.
24
Changement du sens d'ouverture du portillon du
compartiment basse température
• Dévissez le loqueteau et le pivot du portillon du compartiment à
basse température et enlevez le portillon.
• Couvrez les trous avec des bouche-trou ajoutés.
• Tournez le portillon de 180°, placez-la à côté inverse du
compartiment et vissez le pivot et le loqueteau à leur nouvelle
place (les trous de fixation sont déjà marqués).
Notice d'installation
1 Couvercle de la charnière supérieure 6 Axe du pivot inférieur
2 Charnière supérieure 7 Pivot inférieur
3 Plaquette supérieure 8 Pièce angulaire sans trou
4 Guidon de la glissière 9 Pièce angulaire avec le trou
5 Pague du pivot inférieur
10 Portillon du compartiment à basse température 12 Pivot du portillon
11 Loqueteau du portillon
Notice d'installation
25
Encastrement de l'appareil
• Poussez l'appareil environ 30 mm dans le meuble en laissant
une distance de 4 mm (Figure 1) sur toute la hauteur entre la
paroi latérale du meuble et l'appareil à côté opposée à la
charnière de la porte.
• Ouvrez la porte largement et joignez les avec la porte du
meuble selon le procédé suivant.
− Fixez les pattes coulissantes (se trouvant dans le sachet
plastique avec les vis ST 4,2 x 9,5) sur le bord de la porte.
Mettez les caches dans les renfoncements inutilisés.
− Serrez ensemble la porte de l'appareil avec la porte du
meuble (Figure 2).
− Insérez les glissières dans les guidons des glissières et fixez-
les avec les vis A 4 x 12 à distance de 15 mm du bord de la
porte du meuble (Figure 3).
− Enlevez les guidons des glissières et séparez la porte de
l'appareil de la porte du meuble.
− Fixez les glissières aussi avec d'autres vis et veillez à ce que
les glissières ne se déplacent pas (Figure 4).
− Fixez ensuite les guidons des glissières à leur place originale.
− Fermez la porte et vérifiez la qualité de la fermeture et
étanchéité (le joint de la porte ne doit pas être froissé).
REMARQUE:
Les appareils dont la hauteur est 575 mm ont seulement une
glissière et un guidon de la glissière.
• A la fin, fixez l'appareil dans le meuble. Vissez l'appareil à la
partie haute du meuble avec trois vis A 4 x 12 par la plaquette
du haut et au fond du meuble avec deux vis par A 4 x 16 les
pivots inférieurs. Forez les trous de ø 3 x 5 pour les vis
(Figure 5).
• Couvrez la fente à côté opposée de la porte avec le joint ajouté
(Figure 6).
26
IMPORTANT!
En encastrant l'appareil dans le meuble, il ne doit pas être
branché au réseau électrique. La manette du thermostat doit être
sur la position STOP (0) ou bien l'interrupteur MARCHE/ARRET
mis en arrêt.
Notice d'installation
Figure 1 Figure 2
Figure 3
Figure 5
Notice d'installation
Figure 4
Figure 6
27
Loading...
