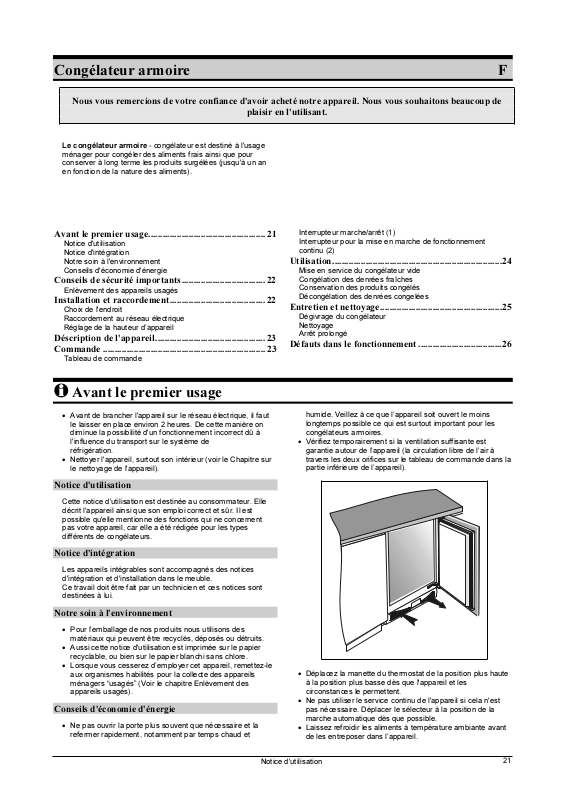

Congélateur armoire F

Nous vous remercions de votre confiance d'avoir acheté notre appareil. Nous vous souhaitons beaucoup de

plaisir en l'utilisant.

Le congélateur armoire - congélateur est destiné à l'usage
ménager pour congéler des aliments frais ainsi que pour
conserver à long terme les produits surgélées (jusqu'à un an
en fonction de la nature des aliments).

Avant le premier usage................................................. 21

Notice d'utilisation
Notice d'intégration
Notre soin à l'environnement
Conseils d'économie d'énergie

Conseils de sécurité importants...................................22

Enlèvement des appareils usagés

Installation et raccordement........................................ 22

Choix de l'endroit
Raccordement au réseau électrique
Réglage de la hauteur d’appareil

Déscription de l'appareil.............................................. 23

Commande ....................................................................23

Tableau de commande

Avant le premier usage

• Avant de brancher l'appareil sur le réseau électrique, il faut
le laisser en place environ 2 heures. De cette manière on
diminue la possibilité d'un fonctionnement incorrect dû à
l'influence du transport sur le système de
réfrigération.

• Nettoyer l'appareil, surtout son intérieur (voir le Chapitre sur
le nettoyage de l'appareil).

Notice d'utilisation

Cette notice d'utilisation est destinée au consommateur. Elle
décrit l'appareil ainsi que son emploi correct et sûr. Il est
possible qu'elle mentionne des fonctions qui ne concernent
pas votre appareil, car elle a été rédigée pour les types
différents de congélateurs.

Interrupteur marche/arrêt (1)
Interrupteur pour la mise en marche de fonctionnement
continu (2)

Utilisation.......................................................................24

Mise en service du congélateur vide
Congélation des denrées fraîches
Conservation des produits congélés
Décongélation des denrées congelées

Entretien et nettoyage...................................................25

Dégivrage du congélateur
Nettoyage
Arrêt prolongé

Défauts dans le fonctionnement ...................................26

humide. Veillez à ce que l’appareil soit ouvert le moins
longtemps possible ce qui est surtout important pour les
congélateurs armoires.

• Vérifiez temporairement si la ventilation suffisante est
garantie autour de l’appareil (la circulation libre de l’air à
travers les deux orifices sur le tableau de commande dans la
partie inférieure de l’appareil).

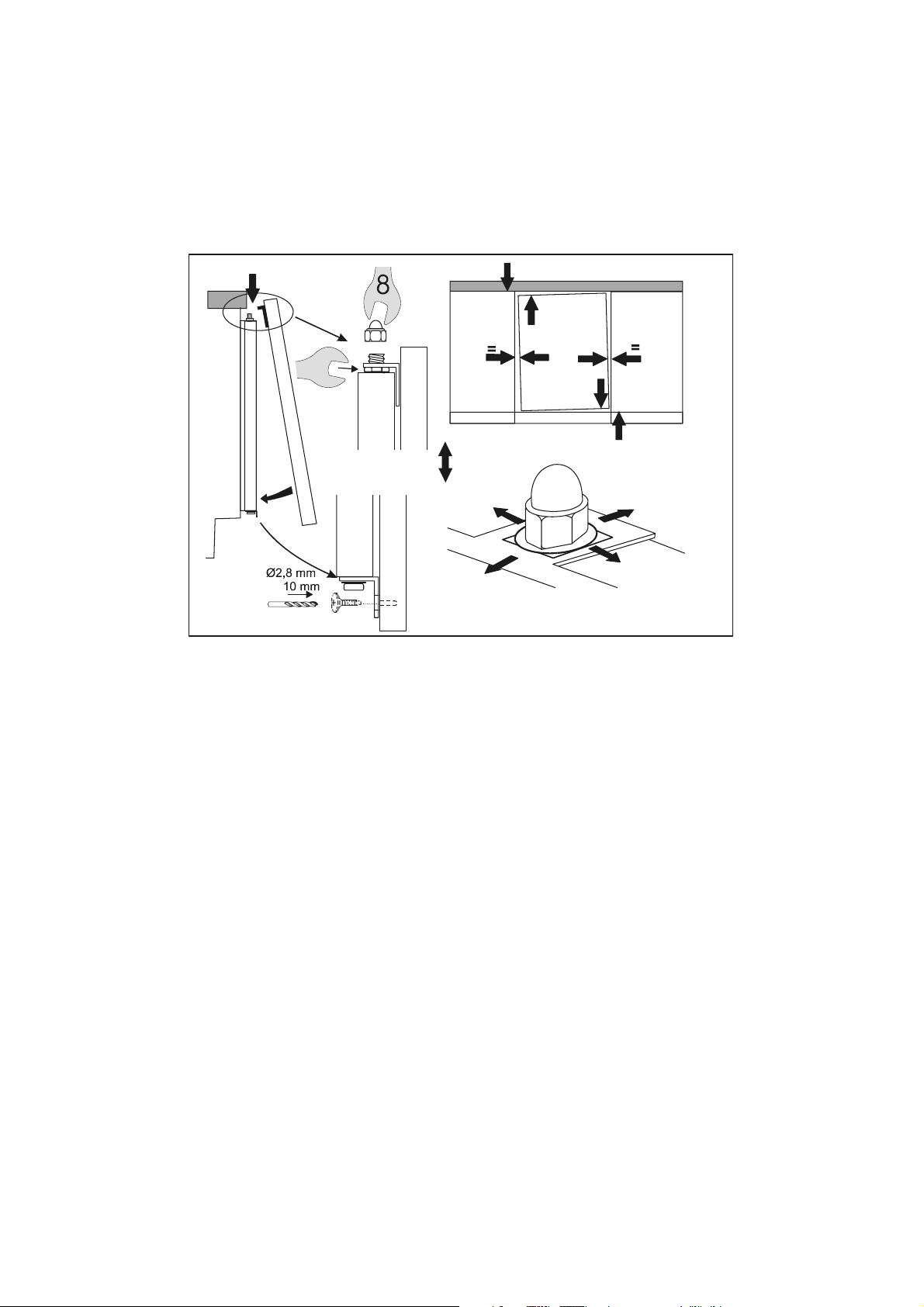

Notice d'intégration

Les appareils intégrables sont accompagnés des notices
d'intégration et d'installation dans le meuble.
Ce travail doit être fait par un technicien et ces notices sont
destinées à lui.

Notre soin à l'environnement

• Pour l’emballage de nos produits nous utilisons des
matériaux qui peuvent être recyclés, déposés ou détruits.

• Aussi cette notice d'utilisation est imprimée sur le papier
recyclable, ou bien sur le papier blanchi sans chlore.

• Lorsque vous cesserez d’employer cet appareil, remettez-le
aux organismes habilités pour la collecte des appareils
ménagers “usagés” (Voir le chapitre Enlèvement des
appareils usagés).

Conseils d'économie d'énergie

• Ne pas ouvrir la porte plus souvent que nécessaire et la
refermer rapidement, notamment par temps chaud et

• Déplacez la manette du thermostat de la position plus haute
à la position plus basse dès que l'appareil et les
circonstances le permettent.

• Ne pas utiliser le service continu de l'appareil si cela n'est
pas nécessaire. Déplacer le sélecteur à la position de la
marche automatique dès que possible.

• Laissez refroidir les aliments à température ambiante avant
de les entreposer dans l’appareil.

Notice d'utilisation

21

• Les couches de glace ou de givre augmentent la
consommation de l'énergie électrique. Nous vous
conseillons de les enlever régulièrement dès que la couche
atteint une épaisseur de 3-5 mm.

• Le joint endommagé ou non étanche provoque une plus
grande consommation d’énergie, veillez à ce qu’il soit
échangé à temps.

Conseils de sécurité importants

• Le condenseur situé au fond de l’appareil doit être toujours

propre et dépoussiéré (respectez le chapitre ''Nettoyage de
l’appareil'').

• Si vous ne respectez pas les consignes figurant dans les
chapitres “L’emplacement et l’économie d’énergie”, vous
risquez de provoquer une plus grande consommation
d’énergie.

• Si vous gardez votre vieux réfrigérateur/congélateur sans
l'utiliser ayant le système de blocage qui ne peut pas s'ouvrir
du côté intérieur (serrure, verrou), rendez ce mécanisme de
fermeture inutilisable pour éviter tout risque d'accident avec
les enfants.

• Raccordez le congélateur au réseau correctement.
Respectez bien le Chapitre sur le Raccordement de
l'appareil.

• Une fois le congélateur en marche, ne pas toucher les
surfaces froides, surtout avec des mains moites ou humides,
car la peau risquerait de coller à ces parois extrêmement
froides.

• Ne pas congeler les boissons en bouteilles, en particulier les
boissons mousseuses (eau minérale, mousseux, bière, cola,
etc.) la bouteille risque d'éclater.

• Ne mangez pas les aliments congelés (pain, fruits,
légumes), vous risquez d'attraper des "brûlures" dues au
froid.

• Si vous trouvez l'odeur ou la couleur d'un aliment anormale
ou douteuse, il faut le jeter, car il peut être dangereux à la
consommation.

• Débrancher obligatoirement l'appareil avant d'effectuer une
réparation (nous recommandons fortement de faire réaliser
tout entretien ou dépannage par une personne qualifiée) et
avant tout nettoyage.

• Ne pas utiliser d’appareils électriques (sèche-cheveux, etc.)
ou d’instruments pointus pour dégivrer l’appareil, mais des
produits conseillés par le fabricant.

• Dans le souci de préserver l’environnement, veiller à ne pas
endommager l’arrière de l’appareil (le condenseur) ou les
parties de réfrigération à l’intérieur de l’appareil.

• L’appareil contient du liquide frigorifique et de l’huile, c’est
pourquoi il faut faire enlever votre ancien appareil suivant les
consignes pour protéger l’environnement (Voir le chapitre
Notre souci pour préserver l’environnement).

• Un élément chauffant est encassé dans le bord du corps du
congélateur. Il fonctionne simultanément avec le
compresseur et empêche le joint de la porte de s'attacher
par le gel sur le corps du congélateur.

• Si le câble de raddordement est endommagé, il doit être
remplacé par un expert du fabricant ou du service
après/vente pour éviter le danger.

• La plaque signalétique se trouve soit au dos soit à l'intérieur
de l'appareil.

Ce symbole figure sur le produit ou sur son emballage
en application de la directive européenne 2002/96/CE

sur les Déchets d’Équipement Électrique et
Électronique (DEEE). Cette directive sert de règlement cadre
à la reprise, au recyclage et à la valorisation des appareils
usagés dans toute l’Europe.
Ce produit doit donc faire l’objet d’une collecte sélective.
Lorsque vous ne l’utiliserez plus, remettez-le à un service de
ramassage spécialisé ou à une déchèterie qui traite les
DEEE ; vous contribuerez ainsi à éviter des conséquences
néfastes pour la santé et l'environnement.
Pour tout renseignement sur la mise au rebut et le recyclage
de ce produit, veuillez contacter la mairie ou le service de la
propreté de votre commune, ou encore le magasin dans
lequel vous l'avez acheté.

La durée de conservation au cas de l'interruption de
courant

Éviter d'ouvrir le congélateur en cas d'un défaut ou coupure de
l'énergie électrique. Si l'interruption dure plus de 15 heures.

Enlèvement des appareils usagés

• Remettez les appareils usagés au service autorisé de
ramassage. Si celui-ci a un système de blocage (serrure,
verrou),rendez ce mécanisme de fermeture inutilisable pour
éviter tout risque d’accident avec les enfants.

• Les appareils de réfrigération et de congélation contiennent
du liquide de réfrigération et les matériaux d’isolation qui
doivent être traités par les services agréés. Pour les faire
enlever faites appel à ces services ou demandez conseil à
votre vendeur. Veiller à ne pas endommager le tuyau à
l’arrière de l’appareil.

• A cause du danger de l’incidence sur l’environnement faites
attention à ce que la partie arrière en bas du tuyau ne soit
pas endommageé.

Installation et raccordement

Choix de l'endroit

Placez l'appareil dans un local sec et régulièrement ventilé. La
température ambiante permise pour le fonctionnement normal
de l'appareil est conditionnée par l'exécution (la classe) de
l'appareil indiquée sur la plaque signalétique de l'appareil.
Évitez de placer l'appareil près d'une source de
chaleur, comme par exemple cuisinière, radiateur, chauffe-eau
ou de l'exposer directement aux rayons du soleil.
Evitez de placer l’appareil près d’une source de chaleur, au
moins 3 cm d’une cuisinière électrique ou à gaz et au moins 30
cm d’un poêle à fioul ou à charbon.

Classe Température ambiante

SN (subnormale) de + 10°C à + 32°C
N (normale) de + 16°C à + 32°C

22

Raccordement au réseau électrique

Reliez le cordon directement au réseau. La prise murale doit
être dotée d'une mise à la terre.
La tension nominale et la fréquence sont indiquées sur la
plaque signalétique de l'appareil.
Le système de mise à la terre de l'installation électrique et le
raccordement de l'appareil doivent être réalisés conformément
aux normes électriques en vigueur. L'appareil peut tolérer les
écarts de tension de courte durée, mais au maximum de -6 à
6 %.

Réglage de la hauteur d’appareil

L’appareil est muni de 4 pieds réglables en hauteur pour régler
la hauteur de l’appareil de 82 cm à 90cm. Effectuez le réglage
de la hauteur avant l’encastrement de l’appareil. L’appareil doit
être réglé en hauteur de telle manière que la partie supérieure
de l’appareil se trouve au dessous du plan de travail (voir
Notice d'intégration).

Notice d'utilisation

Déscription de l'appareil

Compartiment de congélation (1)

est destiné à la congélation des denrées fraîches.

Panier (2)

est destiné à stocker les denrées surgélées.

Commande

Le compartiment surgélateur est commandé par les
interupteurs et le bouton du thermostat, incorporés dans la
partie inférieure de l’appareil.

Tableau de commande

1 Interrupteur MARCHE/ARRET (voyant vert)
2 Interrupteur pour la mise en marche de

fonctionnement continu (voyant jaune)
3 Interrupteur pour la mise en arrêt d’alarme
(voyant rouge)

Interrupteur marche/arrêt (1)

Mise en marche de l'appareil - le voyant vert s'allume.

Tableau de commande (3)

(voir le chapitre Commande)

Arrêt de l'appareil - le voyant vert n'est pas allumé.

Interrupteur pour la mise en marche de
fonctionnement continu (2)

A l'aide de cette manette, nous pouvons choisir le régime de
fonctionnement en continu ou automatique.

Le fonctionnement continu - le voyant jaune est allumé.

L'unité de réfrigération fonctionne avec une puissance
accélerée et continue. Vous utilisez cette manière de
fonctionnement pour congéler une quantité importante des
aliments frais et quand vous voulez réfroidir fortement les
aliments qui sont déjà congélés.

Le fonctionnement automatique - le voyant jaune n'est pas
allumé.

La température à l'intérieur est réglée par le thermostat qui met
en marche et en arrêt l'unité de réfrigération.
La fréquence de la mise en marche de l'unité de réfrigération
est en fonction de:

Notice d'utilisation

23

− la position du bouton de thermostat (du règlement du
thermostat),

− la fréquence de l'ouverture de la porte,

− la température de l'air ambiant.

Interrupteur pour la mise en arrêt d’alarme et le voyant
rouge (3)

En appuyant sur l’interrupteur, l’alarme sonore, activé lorsque
la température à l’intérieur du congélateur est trop élevée(le
voyant rouge est allumé ),ou lorsque le condenseur est couvert
de la poussière (le voyant rouge est atteint), est mis en arrêt.

Respectez le chapitre Remède des anomalies.

Sélection de la température

La température à l'intérieur de l'appareil en régime continu est
réglée par le thermostat.
La position la plus convenable du bouton de thermostat est la
position moyenne entre max (7) et min (1).
Nous vous conseillons de ne régler le bouton de thermostat
vers la position max (7) que dans le cas d'une réfrigération

Utilisation

accélerée avant d'introduire une petite quantité de denrées
fraiches ou dans le cas d'une température ambiante élevée.
Les positions vers min (1) sont convenables pour épargner
l'électricité quand il n'y a pas beaucoup de denrées congélées
à l'intérieur de l'appareil.
La température intérieure dépend du changement de la
température ambiante. Régler la manette du thermostat
conformément.

Mise en service du congélateur vide

Mettez le congélateur en marche. L'alarme sonore s'enclenche à
cause de la température élevée. Coupez-la en appuyant sur la

touche
Mettez le sélecteur du mode de fonctionnement dans la
position correspondant au fonctionnement continu. Les trois
voyants sont allumés. Mettez les denrées fraîches dans le
congélateur quelques heures après l'extinction du voyant

rouge.

.

Congélation des denrées fraîches

Une utilisation appropriée de l’appareil, l’emballage des
aliments, le réglage correct et le respect des règles d’hygiène
sont décisifs pour la qualité de conservation des aliments.

• Dans le congélateur ne congelez que les denrées qui sont
convenables pour un tel traitement et qui supportent bien de
basses températures. Veillez à ce que les denrées soient
fraîches et d'une meilleure qualité.

• Choisissez un emballage correspondant et emballez les
denrées d'une manière appropriée.

− L'emballage doit être étanche à l'air et à l'humidité pour
empêcher le déssechement et la perte des vitamins.

− Les feuilles et sacs doivent être souples pour se mouler
bien à la forme des portions.

• Marquez les portions emballés en donnant la date, la
quantité et la nature de la denrée.

• Avant toute chose il est important que les denrées congelent
au plus vite possible. Pour cette raison les portions ne
doivent pas être trop encombrantes. Il est recommendable
de les préréfroidir avant de les mettre à congélation

• La quantité de denrées fraiches que vous congélez en 24
heures est indiquée sur la plaque signalétique. Si leur
quantité est plus grande, la qualité de congélation est
détériorée ainsi que la qualité des denrées déjà congélées

Règles à respecter pour la congélation

Placez les aliments à congéler dans le compartiment de
congélation (v. le chapitre Description de l’appareil).

• 24 heures avant la congélation des denrées fraîches,
appuyez sur l’interrupteur pour la mise en marche du

fonctionnement continu (2) (le voyant jaune est allumé). Ce
temps écoulé, placez les denrées fraîches dans le
compartiment de congélation.

• Après 24 heures vous pouvez déplacer ces denrées
congélées dans le compartiments de conservation afin de
libérer le susdit compartiment pour une prochaine opération
de congélation. Evitez le contact des denrées fraîches avec
les produits déjà congélés.

• Environ 24 heures après la dernière introduction des
denrées fraîches, mettez l’appareil en régime automatique
en appuyant sur l’interrupteur pour la mise en marche du
fonctionnement continu (2) (le voyant jaune s’éteint).

• Pour la congélation des petites quantités des denrées
fraîches (1-2 kg), il n’est pas nécessaire d’appuyer sur
l’interrupteur pour la mise en marche du fonctionnement
continu (2).

Conservation des produits congélés

Conservez les produits congélés dans le compartiment de
conservation. Pour cela sert aussi la cavité au fond de
l’appareil. Selon besoin, vous pouvez aussi enlever les paniers
et placer les produits sur les clayettes frigorifiques.

Aliments surgelés industriellement

L'emballage des produits surgelés industriellement contient
l'étiquette donnant la durée et la température de conservation.
Respectez les instructions données pour la conservation et
l'utilisation par le fabricant.
Choisissez seulement les produits surgelés qui sont emballés
d'une manière appropriée, equippés de toutes les données sur
l'emballage et conservés dans un appareil ayant la
température intérieure -18°C au moins.
N'achetez pas de produits entourés du givre, parce qu'ils se
sont déjà maintes fois mis à dégivrer.
Protégez les denrées contre la décongélation, parce que
l'augmentation de la température raccourcit le temps de
conservation des denrées surgelés et détériore leur qualité.

24

Notice d'utilisation

Temps approximatif de conservation des denrées congelées

Denrée Temps de conservation (en mois)

Légumes +++
Fruits +++
Pains, pâtisserie +
Lait +
Plats cuisinés +
Viande: boeuf +++
veau +++
porc + + +
volaille +++
gibier + + +
viande hachée +
Saucissons fumés +
Poissons: maigres +
grasses +
Tripes +

123456789101112

Décongélation des denrées congelées

Utilisez les denrées décongelées le plus vite possible. Le froid
conserve les denrées, mais il ne détruit pas de
microorganismes lesquels deviennent très vite actis après la
décongélation.
Une décongélation partielle réduit la valeur nutritive des
denrées, particulièrement des fruits et des légumes, ainsi que
des plats cuisinés.

Entretien et nettoyage

Dégivrage du congélateur

A l'intérieur du congélateur,les parois devinnent couvertes
d'une couche de givre. Quand la couche atteint 3 à 5 mm
d'épaisseur, vous devez la dégivrer.

• 24 heures avant le dégivrage, appuyez sur l’interrupteur pour

la mise en marche du fonctionnement continu (2) (le voyant
jaune est allumé) pour que les produits congélés soient
fortement refroidis. Ce temps écoulé, sortez les produits
congélés de l’appareil et conservez-les dans un endroit
frais, en les enveloppant dans le papier de journaux ou dans
des emballages isothermes pour éviter leur décongélation.

• Débranchez l'appareil.

• Pour le dégivrage ne pas utiliser les bombes aérosol, car

elles peuvent endommager les parties plastiques ou nuire à
la santé.

• Epongez l’eau de dégivrage ramassée dans le fond creusé
de l’appareil avec une éponge ou un chiffon spongieux.

Nettoyage

Avant le nettoyage, veillez à ce que l'appareil soit
débranché! N'utilisez pas de détersifs abrasifs ou aggressifs.

Vous pouvez endommager la surface.

• Nettoyez les parois extérieures à l'eau peu savonneuse.
Les surfaces laquées peuvent être nettoyées avec un chiffon
et un nettoyant à la base d'alcool (p.ex. nettoyant vitres).
Vous pouvez utiliser aussi l'alcool (éthanol ou isopropanol).
N'utilisez pas de nettoyants abrasifs ou aggresifs, comme
détergents spéciaux pour acier inox etc., parce que vous
pouvez endommagez les pièces laquées ou en plastique.

• Lavez l'intérieur à l'eau tiède additionnée d'un peu de
vinaigre.

• Nettoyez soit dépoussiérez temporairement les deux orifices
pour la circulation d’air sur le tableau de commande dans la
partie inférieure de l’appareil.

• Une accumulation de poussière sur le condenseur est
signalée par l’alarme sonore. Il est mis en arrêt en appuyant
sur l’interrupteur pour la mise en arrêt d’alarme (3).

− tirez le tableau de commande vers soi et enlevez-le,

− enlevez le socle de lambris d’élément du meuble de

cuisine,

− enlevez l’évaporateur,

− dépoussiérez le condenseur à l’aide d’un aspirateur,

− procédez à l’installation de l’évaporateur et du tableau

de commande dans l’ ordre inverse.

Rebranchez l'appareil quand il est bien dégivré et nettoyé et
mettez-le en service. Remettez les denrées en place.

Nettoyage temporaire du condenseur

Pour un fonctionnement optimal de l'appareil ainsi que
pour économiser la moindre consommation d'énergie
nous vous conseillons de dépoussiérer le condenseur
aussi du côté arrière de l’appareil.

Avant le nettoyage, veillez à ce que l'appareil soit débranché.

• Videz l'intérieur de l'appareil.

• Enlevez le socle de lambris d’élément du meuble de cuisine.

• Dévissez les deux vis de fixation de l’appareil sur le plan de

travail du meuble de cuisine.

• Tirez l'appareil de telle manière que le nettoyage du
condenseur du côté arrière de l'appareil soit possible.

• Dévissez les deux vis sur le couvercle du condenseur et
enlevez le couvercle.

• Dépoussiérez et nettoyez le condenseur.

Nettoyage du condenseur

Dépoussiérez le condenseur comme suit:

− débloquez le blocage à l’aide des doigt à travers l’orifice
sur le tableau de commande,

Notice d'utilisation

25

Défauts dans le fonctionnement

Le nettoyage fini, branchez l'appareil sur le réseau électrique, mettez­le en service et placez les aliments dans l'appareil.

Arrêt prolongé

Si vous ne voulez pas employer l'appareil pendant quelque temps, il
est recommandé de le vider, débrancher, dégivrer et nettoyer. Laissez
la poirte entr'ouverte.

Pendant le service de l'appareil, les perturbations de service
peuvent apparaitre.
Nous en donnons quelques exemples qui sont les plus
fréquents et lequels vous pouvez éliminer par vous-mêmes.

Appareil ne veut pas démarrer après le branchement au
réseau électrique

• Vérifiez l’arrivée du courant à la prise et la mise en marche
de l’appareil (le voyant vert est allumé).

Alarme sonore, le voyant rouge est allumé

Lorsque la température à l’intérieur du congélateur est trop
élevée, le voyant rouge est allumé et l’alarme sonore est
activé. Il est mis en arrêt en appuyant sur l’interrupteur pour la
mise en arrêt d’alarme (3). Le voyant rouge s’éteint lorsque la
température à l’intérieur atteint la valeur convenante.
Si la température à l’intérieur remonte de nouveau, le voyant
rouge et l’alarme sonore sont activés de nouveau.
Les causes pour cette anomalie:

• La porte a été ouverte trop souvent ou trop longtemps.

• La porte mal fermée (il se peut qu'un objet se trouve entre la

porte et la cuve, une porte bâillée, un joint endommagé..)

• Le courant électrique a été coupé longtemps.

• Une quantité trop grande de denrées fraîches est mise en

conservation.

Alarme sonore, le voyant rouge est étteint

Lorsque le condenseur ou les orifices pour la circulation d’air
sur le tableau de commande sont fortement couvert de la
poussière, l’alarme sonore est activé. Il est mis en arrêt en
appuyant sur l’interrupteur pour la mise en arrêt d’alarme (3).
Nettoyez le condenseur et les orifices pour la circulation d’air
sur le tableau de commande (respectez le chapitre Nettoyage
de l’appareil).

Régime de la congélation fonctionne continuellement
pendant une période plus longue

• Le fonctionnement continu est mis en marche (le voyant
jaune est allumé).

• En appuyant sur l’interrupteur (2), le fonctionnement continu
est mis en arrêt (le voyant jaune s’éteint).

• Refroidissement insuffisant du compresseur et du
condenseur, ce qui est signalé par l’alarme sonore.

Vérifiez la circulation d’air à travers les orifices sur le tableau
de commande et nettoyez soit dépoussiérez le condenseur.
Respectez le chapitre ''Entretien et nettoyage''.

Porte difficile à ouvrir

Si vous voulez reouvrir la porte qui vient d'être fermée, il se
peut que vous le pouvez faire difficilement. A savoir, en
ouvrant la porte un peu d'air froid échappe de la cuve, mais il
est remplacé par l'air chaud ambient. Pendant le
réfroidissement de cet air ambient, une sous-pression se forme
ce qui fait la porte difficile à ouvrir. Après quelque temps (5-10
minutes) l'état devient normal et vous pouvez ouvrir la porte
sans problèmes.

Bruit

La réfrigération dans les appareils est faite
possible par le système de réfrigération avec le compresseur,
ce qui cause aussi un certain bruit. L'intensité du bruit dépend
de l'emplacement, utilisation correcte et l'âge de l'appareil.

• Pendant le fonctionnement du compresseur on peut
entendre le bruit de liquide et pendant son arrêt le bruit de
décantage du réfrigérant. C'est normal et n'a aucune
influence sur la longévité de l'appareil.

• Après le démarrage de l'appareil, le fonctionnement du
compresseur et le décantage du réfrigérant sont un peu plus
bruyants. Ce n'est pas un défaut et n'a aucune influence sur
la longévité de l'appareil. Avec le temps, l'intensité de ces
bruits devient diminuée.

NOUS NOUS RESERVONS LE DROIT DES MODIFICATIONS QUI N'ONT PAS UNE INFLUENCE SUR LE

FONCTIONNEMENT DE L'APPAREIL.

26

Notice d'utilisation
