Sommario
1. Avvertenze per la sicurezza e l’uso_________________________34
2. Installazione e posa in opera _____________________________37
3. Descrizione dei comandi_________________________________39
4. Istruzioni d'uso ________________________________________44
5. Pulizia e manutenzione__________________________________ 56
6. Rimedi alle anomalie di funzionamento _____________________60
Vi ringraziamo per aver scelto questo nostro prodotto.
Consigliamo di leggere attentamente tutte le istruzioni contenute in
questo manuale per conoscere le condizioni più idonee per un corretto e
sicuro utilizzo della vostra lavastoviglie.
I singoli paragrafi sono proposti in modo da giungere passo dopo passo
a conoscere tutte le funzionalità dell'apparecchio, i testi sono facilmente
comprensibili e corredati da immagini dettagliate.
Vengono dati utili consigli per l’utilizzo di cestelli, irroratori, contenitori,
filtri, programmi di lavaggio e la corretta impostazione dei comandi.
I consigli di pulizia qui indicati consentiranno di mantenere inalterate nel
tempo le prestazioni della vostra lavastoviglie.
Questo manuale, di facile consultazione, vi consentirà di soddisfare tutte
le domande che potranno sorgervi in merito all'utilizzo della vostra nuova
lavastoviglie.
ISTRUZIONI PER L’INSTALLATORE: sono destinate al tecnico
qualificato che deve eseguire l'installazione, la messa in servizio ed il
collaudo dell’apparecchio.
ISTRUZIONI PER L’UTENTE: indicano i consigli d’uso, la descrizione
dei comandi e le corrette operazioni di pulizia e manutenzione
dell’apparecchio.
33
Avvertenze
1. Avvertenze per la sicurezza e l’uso
QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE
DELL’APPARECCHIO: OCCORRE CONSERVARLO SEMPRE INTEGRO
UNITAMENTE ALL'APPARECCHIO. PRIMA DELL'UTILIZZO CONSIGLIAMO
UNA ATTENTA LETTURA DI TUTTE LE INDICAZIONI CONTENUTE IN
QUESTO MANUALE. L'INSTALLAZIONE DOVRÀ ESSERE ESEGUITA DA
PERSONALE QUALIFICATO E NEL RISPETTO DELLE NORME VIGENTI.
QUESTO APPARECCHIO È PREVISTO PER UN IMPIEGO DI TIPO
DOMESTICO, ED È CONFORME ALLE
(COMPRESA 92/31)
PREVENZIONE ED ELIMINAZIONE DEI RADIODISTURBI. L'APPARECCHIO È
COSTRUITO PER SVOLGERE LA SEGUENTE FUNZIONE:
ASCIUGATURA DI STOVIGLIE
IMPROPRIO.
UTILIZZI DIVERSI DA QUELLI INDICATI
LA TARGA DI IDENTIFICAZIONE, CON I DATI TECNICI, IL NUMERO DI
MATRICOLA E LA MARCATURA È VISIBILMENTE POSIZIONATA SUL BORDO
INTERNO DELLO SPORTELLO.
DELLO SPORTELLO NON DEVE MAI ESSERE RIMOSSA
NON LASCIARE I RESIDUI DELL'IMBALLO INCUSTODITI NELL'AMBIENTE
DOMESTICO. SEPARARE I VARI MATERIALI DI SCARTO PROVENIENTI
DALL’IMBALLO E CONSEGNARLI AL PIÙ VICINO CENTRO DI RACCOLTA
DIFFERENZIATA.
ATTUALMENTE IN VIGORE, COMPRESA LA
; OGNI ALTRO USO VA CONSIDERATO
IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER
LA TARGHETTA SUL BORDO INTERNO
DIRETTIVE 72/23 CEE, 89/336
LAVAGGIO E
.
.
34
E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITÀ
PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.
IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' PER EVENTUALI
DANNI A PERSONE O COSE DERIVANTI DAL MANCATO COLLEGAMENTO
O DA COLLEGAMENTO DIFETTOSO DELLA LINEA DI TERRA.
NEL CASO IN CUI L'APPARECCHIO NON VENISSE ALLACCIATO TRAMITE
UNA SPINA, OCCORRE PREVEDERE UN DISPOSITIVO DI SEPARAZIONE
ONNIPOLARE CON UN'APERTURA PER CONTATTO DI ALMENO 3 MM.
LA SPINA DA COLLEGARE AL CAVO DI ALIMENTAZIONE E LA RELATIVA
PRESA DOVRANNO ESSERE DELLO STESSO TIPO E IN CONFORMITÀ ALLE
NORME IN VIGORE. VERIFICARE CHE I VALORI DI TENSIONE E
FREQUENZA DI RETE CORRISPONDANO A QUELLI RIPORTATI SULLA
TARGA DI IDENTIFICAZIONE. EVITARE L'USO DI ADATTATORI O
DERIVATORI.
ALIMENTAZIONE
NON STACCARE MAI LA SPINA TIRANDO IL CAVO DI
.
Avvertenze
•
DOPO L'INSTALLAZIONE LA SPINA DEVE RESTARE ACCESSIBILE.
IN CASO DI DANNEGGIAMENTO DEL CAVO DI ALIMENTAZIONE,
•
OCCORRE FARLO SOSTITUIRE DA UN TECNICO QUALIFICATO.
QUALORA L’APPARECCHIO VENISSE INSTALLATO SU PAVIMENTI
RICOPERTI, OCCORRE PRESTARE ATTENZIONE CHE LE APERTURE
NELLA PARTE INFERIORE NON SIANO OSTRUITE.
AL TERMINE DI OGNI UTILIZZO, SPEGNERE LA LAVASTOVIGLIE PER
EVITARE DISPERSIONE DI ENERGIA ELETTRICA.
L'APPARECCHIO DISMESSO DEVE ESSERE RESO INUTILIZZABILE.
TAGLIARE IL CAVO DI ALIMENTAZIONE DOPO AVER STACCATO LA SPINA
DALLA PRESA DI CORRENTE. RENDERE INNOCUE QUELLE PARTI CHE
POSSONO COSTITUIRE PERICOLO PER I BAMBINI (SERRATURE, PORTE,
ECC.). L'APPARECCHIO DOVRÀ POI ESSERE CONSEGNATO AD UN
CENTRO DI RACCOLTA DIFFERENZIATA (IN CONFORMITÀ ART. 44 D.LGS.
N° 22/97).
IN CASO DI FUNZIONAMENTO ANOMALO DISINSERIRE LA LAVASTOVIGLIE
DALLA RETE ELETTRICA E CHIUDERE IL RUBINETTO DELL'ACQUA.
NON UTILIZZARE APPARECCHI DANNEGGIATI DAL TRASPORTO! IN CASO
DI DUBBIO CONSULTARE IL PROPRIO RIVENDITORE. L'APPARECCHIO VA
INSTALLATO E COLLEGATO IN BASE ALLE ISTRUZIONI FORNITE DAL
COSTRUTTORE O DA PERSONALE QUALIFICATO.
L’APPARECCHIO È DESTINATO ALL’USO DA PARTE DI PERSONE
ADULTE
OGGETTO DI GIOCO. TENERE LONTANI I BAMBINI DAI DETERSIVI E DALLO
SPORTELLO DI LAVAGGIO APERTO. I MATERIALI COMPONENTI L'IMBALLO
(SACCHETTI IN PLASTICA, POLISTIROLO, PROFILATI METALLICI, ECC.)
NON DEVONO ESSERE LASCIATI ALLA PORTATA DEI BAMBINI.
TENERE LONTANO I BAMBINI DALLA LAVASTOVIGLIE APERTA;
NELL’APPARECCHIO POTREBBERO ESSERVI RESIDUI DI DETERSIVO CHE
POSSONO CAUSARE DANNI IRREPARABILI AGLI OCCHI, ALLA BOCCA ED
ALLA GOLA, PROVOCANDO ANCHE LA MORTE PER SOFFOCAMENTO.
NON INTRODURRE SOLVENTI COME ALCOL O TREMENTINA CHE
POTREBBERO PROVOCARE L’ESPLOSIONE.
NON INTRODURRE STOVIGLIE SPORCHE DI CENERE, CERA, VERNICI.
APPOGGIARSI O SEDERSI SULLA PORTA APERTA DELLA LAVASTOVIGLIE
PUÒ CAUSARNE IL RIBALTAMENTO, CON CONSEGUENTE PERICOLO PER
LE PERSONE.
. NON PERMETTERE AI BAMBINI DI AVVICINARVISI O DI FARNE
35
Avvertenze
EVITARE NEL MODO PIÙ ASSOLUTO DI TOCCARE LA RESISTENZA SUBITO
DOPO LA FINE DI UN PROGRAMMA DI LAVAGGIO.
DURANTE L'UTILIZZO DELLA LAVASTOVIGLIE POTREBBE MANIFESTARSI
UN LEGGERO IMBRUNIMENTO DELLA RESISTENZA, ANCHE LOCALIZZATO.
QUESTO FATTO È DA RITENERSI NORMALE, IN QUANTO LEGATO ALLE
MODALITÀ DI FUNZIONAMENTO, E NON PREGIUDICA LA FUNZIONALITÀ
DELL'APPARECCHIO.
NON BERE L'ACQUA RESIDUA EVENTUALMENTE PRESENTE NELLE
STOVIGLIE O NELLA LAVASTOVIGLIE AL TERMINE DEL PROGRAMMA DI
LAVAGGIO E PRIMA DELL'ASCIUGATURA.
I COLTELLI E GLI ALTRI UTENSILI DA CUCINA AVENTI DELLE PUNTE
TAGLIENTI DEVONO ESSERE COLLOCATI NEL CESTELLO CON LE PUNTE
RIVOLTE VERSO IL BASSO O POSTI IN MODO ORIZZONTALE NEL CESTO
SUPERIORE, FACENDO ATTENZIONE A NON FERIRSI E CHE NON
SPORGANO DAL CESTELLO.
MODELLI PROVVISTI DI ACQUASTOP
L'ACQUASTOP È UN DISPOSITIVO CHE IMPEDISCE L'ALLAGAMENTO IN
CASO DI PERDITE D'ACQUA. DOPO L'INTERVENTO DELL'ACQUASTOP
OCCORRE INTERPELLARE UN TECNICO QUALIFICATO PER INDIVIDUARE
E RIPARARE IL GUASTO.
NEI MODELLI DOTATI DI ACQUASTOP IL TUBO DI ALIMENTAZIONE ACQUA
CONTIENE UN'ELETTROVALVOLA.
LASCIAR CADERE L'ELETTROVALVOLA IN ACQUA
DANNEGGIAMENTO DEL TUBO DI ALIMENTAZIONE ACQUA, DISINSERIRE
L'APPARECCHIO DALLA RETE IDRICA ED ELETTRICA.
NON TAGLIARE IL TUBO E NON
. IN CASO DI
SUBITO DOPO L’INSTALLAZIONE EFFETTUARE UN BREVE COLLAUDO
DELL'APPARECCHIO SEGUENDO LE ISTRUZIONI PIÙ AVANTI RIPORTATE.
IN CASO DI MANCATO FUNZIONAMENTO, SCOLLEGARE L’APPARECCHIO
DALLA RETE ELETTRICA ED INTERPELLARE IL PIÙ VICINO CENTRO DI
ASSISTENZA TECNICA.
LA LAVASTOVIGLIE RISPONDE A TUTTI I REQUISITI IMPOSTI DALLE
NORME DI SICUREZZA VIGENTI E RIGUARDANTI LE APPARECCHIATURE
ELETTRICHE. EVENTUALI CONTROLLI TECNICI ANDRANNO EFFETTUATI
SOLTANTO DA PERSONALE SPECIALIZZATO E AUTORIZZATO:
RIPARAZIONI ESEGUITE DA PERSONALE NON AUTORIZZATO, OLTRE A
COMPORTARE IL DECADIMENTO DELLA GARANZIA, POSSONO
DIVENTARE FONTE DI PERICOLO PER L'UTENTE.
Il costruttore declina ogni responsabilità
NON TENTARE DI RIPARARE L'APPARECCHIO
per danni subiti da persone e cose,
.
LE
causati dall’inosservanza delle suddette prescrizioni o derivanti dalla
manomissione anche di una singola parte dell’apparecchio e dall'utilizzo di
ricambi non originali.
36
Istruzioni per l’installatore
2. Installazione e posa in opera
Rimuovere gli elementi ferma cestelli in polistirolo.
Sistemare l’apparecchio nel punto prescelto. La lavastoviglie può essere
fatta aderire con le fiancate o con lo schienale ai mobili o alle pareti. Se la
lavastoviglie viene installata in adiacenza ad una fonte di calore, si dovrà
interporre un pannello termoisolante al fine di prevenire surriscaldamenti e
malfunzionamenti. Per assicurare la stabilità, installare gli apparecchi ad
incasso inferiore o integrabili solamente sotto piani di lavoro continui,
avvitandoli ai mobili adiacenti o al piano di lavoro della cucina. Per
facilitare le operazioni di installazione, i tubi d’alimentazione e scarico sono
orientabili in tutte le direzioni; prestare attenzione che non vengano piegati
o strozzati e che non siano troppo in tensione. Per il passaggio dei tubi e
cavo di alimentazione è necessario un foro di Ø minimo 8 cm.
Livellare l’apparecchio al suolo tramite gli appositi piedini regolabili.
Questa operazione è indispensabile per assicurare il corretto
funzionamento della lavastoviglie.
Alcuni modelli sono provvisti di un solo piedino posteriore regolabile
tramite una vite posta in basso sulla parte anteriore dell’apparecchio.
2.1 Collegamento alla rete idrica
Prevenire i rischi di intasamento o danneggiamento: se la tubazione
dell’acqua è nuova o è rimasta a lungo inattiva, prima di procedere
all’allacciamento idrico, assicurarsi che l’acqua sia limpida e priva di
impurità per evitare danni all’apparecchio.
Per l’allacciamento della lavastoviglie alla rete idrica, utilizzare
solamente tubi nuovi; tubi vecchi o usati non devono essere
riutilizzati.

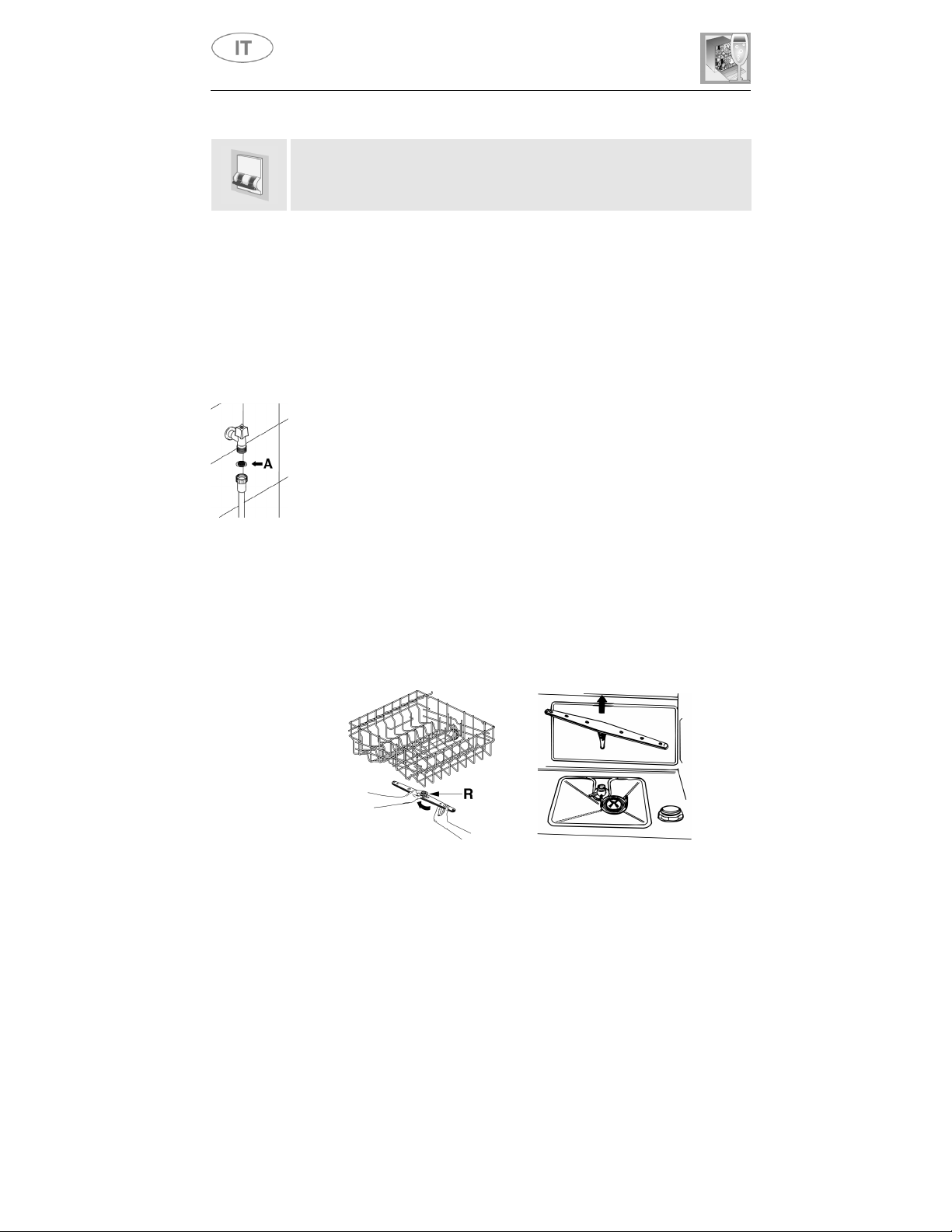

COLLEGAMENTO ALLA PRESA D’ACQUA
Allacciare il tubo di alimentazione ad una presa
d’acqua fredda con bocca filettata ¾” gas,
interponendo il filtro A in dotazione.
Assicurarsi di avvitare strettamente il tubo
con le mani e poi completare l’operazione
stringendo di circa ¼ di giro con una pinza.
Nei modelli dotati di ACQUASTOP il filtro è
già presente nella ghiera filettata.
37
Istruzioni per l’installatore
È possibile alimentare la lavastoviglie con acqua
60°C
. Alimentando l’apparecchio con acqua calda il tempo di lavaggio
verrà abbreviato di circa 20 minuti, ma la sua efficacia sarà però
lievemente ridotta. Il collegamento andrà effettuato alla presa domestica
d’acqua calda con le stesse modalità descritte per il collegamento alla
presa d’acqua fredda.
COLLEGAMENTO AL TUBO DI SCARICO
Inserire l’apposito tubo in una
conduttura di scarico con
diametro minimo di
alternativa, appoggiarlo al
lavandino utilizzando il reggitubo
in dotazione, ma avendo cura di
evitare strozzature o eccessive
curvature. È importante evitare
che il tubo possa sganciarsi e
cadere. A tal proposito il
reggitubo è dotato di un foro,
grazie al quale è possibile fissarlo
con un laccio al muro o al
rubinetto.
L’estremità libera andrà collocata ad un’altezza compresa tra
cm
e non dovrà mai trovarsi immersa nell’acqua.
In presenza di tubi di prolunga disposti orizzontalmente, per un massimo
di 3 m, posizionare il tubo di scarico ad un’altezza max. di
suolo.
4 cm
; in
che non superi i
30 e 100
85 cm
dal
38
2.2 Collegamento elettrico
Inserire la spina ad una adeguata presa di corrente e nel rispetto delle
istruzioni riportate al capitolo “1. Avvertenze per la sicurezza e l’uso”.
Istruzioni per l'utente
3. Descrizione dei comandi
3.1 Il pannello superiore
Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello
superiore.
Modelli con pulsante “
Modelli senza pulsante “
TASTO
1
PULSANTE
2
PULSANTE
3
PULSANTE
4
PULSANTE
5
(presente solamente su alcuni modelli)
ACCENSIONE/SPEGNIMENTO
SELEZIONE PROGRAMMI
PARTENZA RITARDATA
SELEZIONE PROGRAMMI ECONOMICI
ESCLUSIONE ASCIUGATURA
ESCLUSIONE ASCIUGATURA
ESCLUSIONE ASCIUGATURA
”
”
PULSANTE
6
7 DISPLAY INFORMAZIONI
SELEZIONE LAVAGGIO A ½ CARICO
39
Istruzioni per l'utente
3.2 Il display informazioni
La lavastoviglie è dotata di un pratico
DISPLAY
informazioni relative alle funzioni programmate.
Modelli con pulsante
“
ESCLUSIONE ASCIUGATURA
INDICAZIONE DEL PROGRAMMA SELEZIONATO
(tempo residuo e segnalazione delle anomalie più comuni)
SPIA DI PARTENZA DIFFERITA
SPIA DEL BRILLANTANTE
SPIA DEL SALE RIGENERANTE
SPIA DI SELEZIONE PROGRAMMI ECONOMICI
”
Modelli senza pulsante
“
ESCLUSIONE ASCIUGATURA
che fornisce tutte le
”
40
SPIA DI ESCLUSIONE ASCIUGATURA
(presente solamente su alcuni modelli)
SPIA DI MEZZO CARICO
Istruzioni per l'utente
ESCLUSIONE DEL SEGNALE ACUSTICO E REGOLAZIONE DEL
SISTEMA DI CARICO
Il sistema di controllo elettronico della lavastoviglie permette di:
•
escludere il segnale acustico che sottolinea tutte le operazioni di
programmazione e di funzionamento della lavastoviglie;
•
adattare il sistema di carico dell'acqua della lavastoviglie alla
pressione della rete idrica.
Procedura di programmazione:
•
premere contemporaneamente i pulsanti
PROGRAMMI (2)
a far comparire sul
PARTENZA RITARDATA (3)
e
DISPLAY (7)
il simbolo del parametro da
modificare (vedere tabella);
•
premere il pulsante
PARTENZA RITARDATA (3)
parametro;
•
premere il pulsante
SELEZIONE PROGRAMMI (2)
parametro da modificare e/o per uscire dalla procedura.
SELEZIONE
per 3 secondi fino
per modificare il
per cambiare il
SIMBOLO
DISPLAY
PARAMETRO VALORE
IMPOSTABILE
SEGNALE ACUSTICO
PRESSIONE IDRICA
EFFETTO
0
1
0
1
NON ATTIVATO
ATTIVATO
NORMALE
BASSA
41
Istruzioni per l'utente

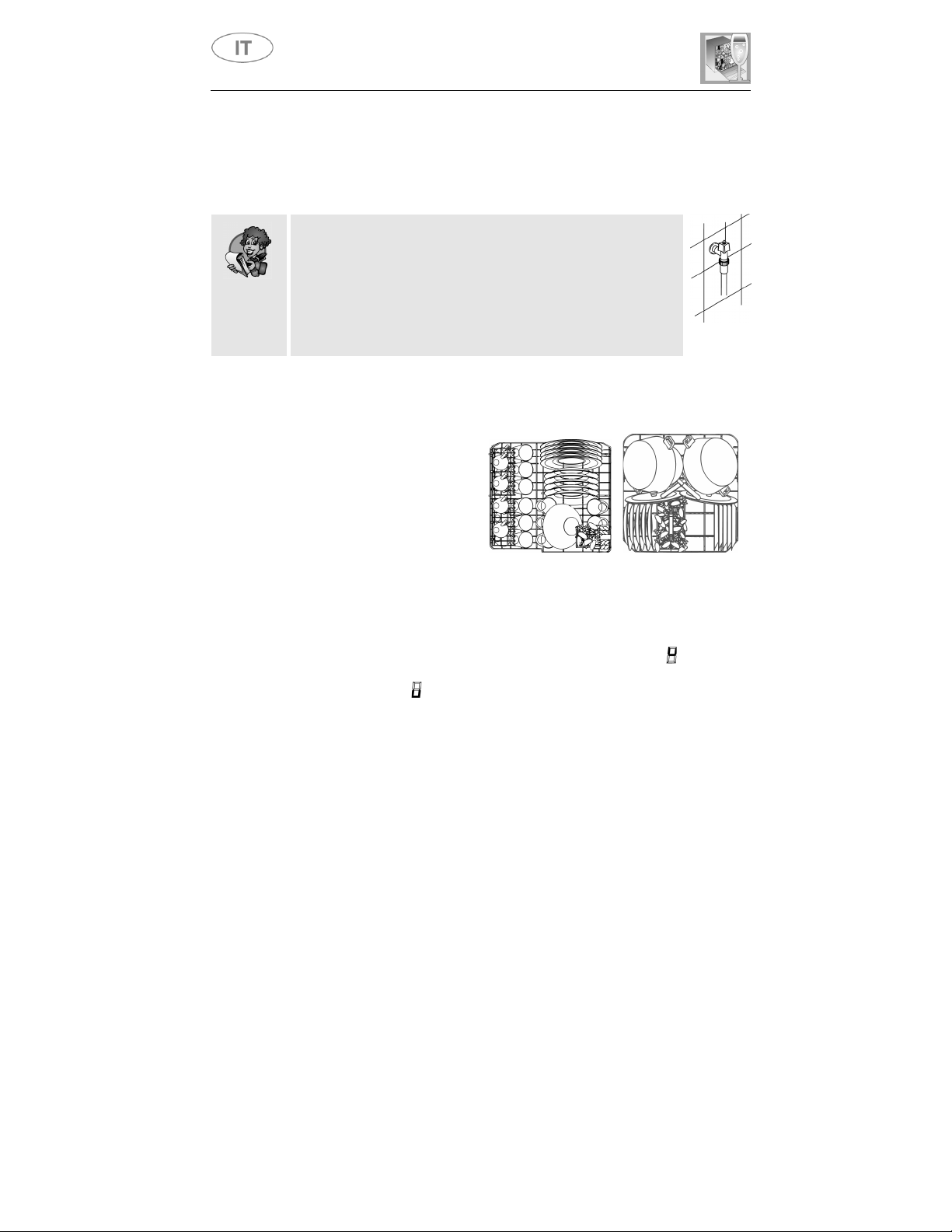

3.3 Programmi di lavaggio
La lavastoviglie è provvista di un pannello di comando e un
INFORMAZIONI
quali è possibile svolgere tutte le operazioni di accensione, spegnimento
e programmazione.
Prima di avviare un programma di lavaggio verificare che:
• Il rubinetto dell'acqua sia aperto.
• Nel serbatoio del dolcificatore vi sia sale rigenerante.
• Nel distributore sia stata immessa la dose adeguata di
detersivo.
• I cestelli siano stati caricati correttamente.
• Gli irroratori ruotino liberamente e senza impedimenti.
• Lo sportello della lavastoviglie sia ben chiuso.
SELEZIONE LAVAGGIO A MEZZO CARICO
Questa funzione è
particolarmente indicata per
carichi fino a
consente un risparmio
d'acqua ed energia elettrica.
Potrete effettuare il lavaggio a "mezzo carico" sul cestello superiore o su
quello inferiore a vostra scelta operando come segue:
1) selezione programma;
2) premendo una volta il pulsante
Descrizione dei comandi") si seleziona il cestello superiore
3) premendo due volte il pulsante
cestello inferiore , premendo una terza volta si ritorna in condizione "1";
4) dopo 5 secondi il display torna in questa configurazione (per vedere
quale cestello è stato selezionato basta ripremere il pulsante "
, descritti al capitolo "3. Descrizione dei comandi", dai
6 coperti
e
MEZZO CARICO (6)
MEZZO CARICO (6)
(vedere capitolo "3.
DISPLAY
;
si seleziona il
½ carico
").
42
IMPORTANTE:
funzione
successivo a mezzo carico.
al termine del programma ricordare di
, per evitare di eseguire
involontariamente
disinserire la
il lavaggio
Istruzioni per l'utente

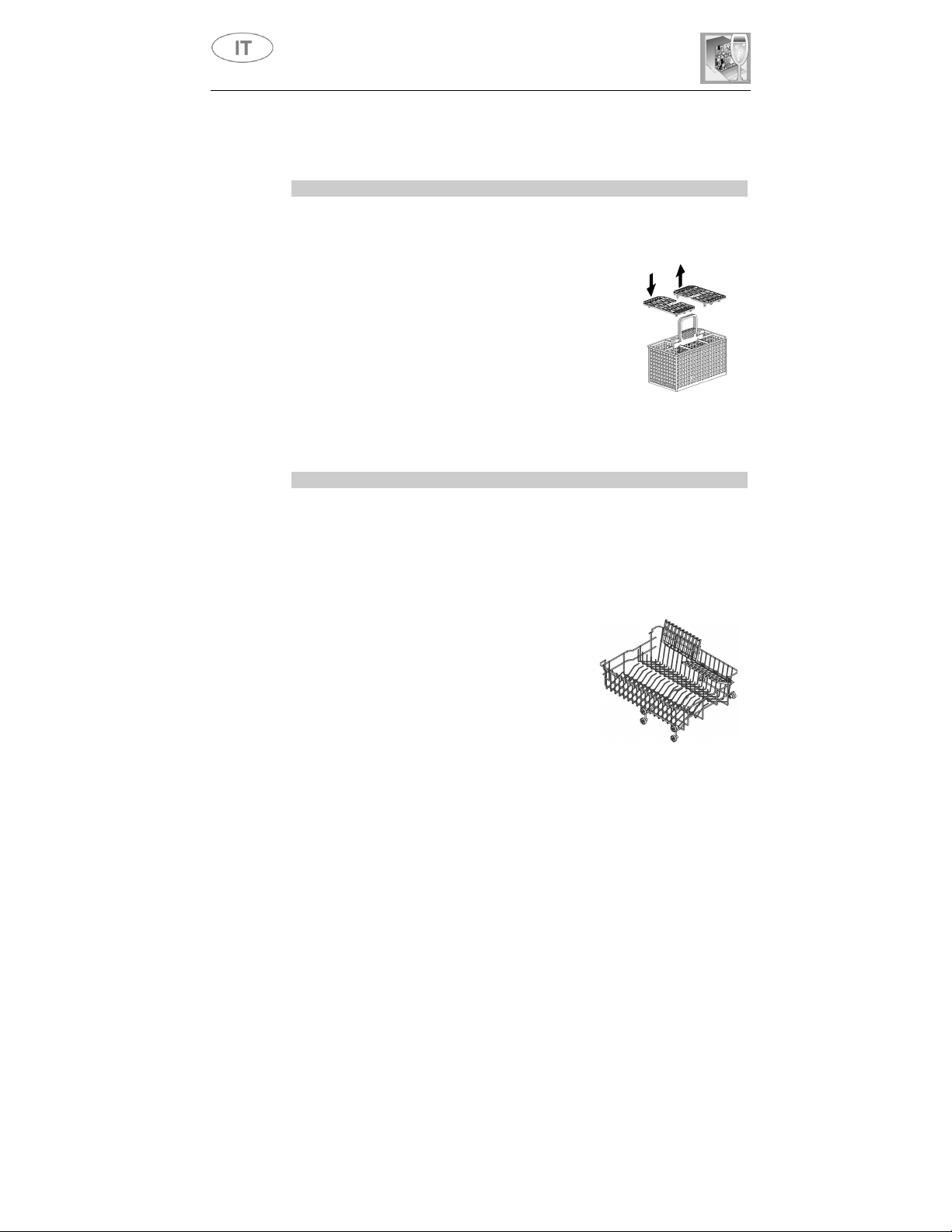

Il cestino portaposate andrà inserito nel cestello adibito al lavaggio a
mezzo carico, mentre l'altro cestello dovrà rimanere vuoto.
ATTENZIONE: è inutile caricare di stoviglie e posate il cestello non
selezionato, perché il getto d'acqua raggiungerà solamente il
cestello scelto.
PER RISPARMIARE ENERGIA! … E RISPETTARE L'AMBIENTE
• Cercare di utilizzare la lavastoviglie sempre a pieno carico.
• Non lavare le stoviglie in acqua corrente.
• Utilizzare il programma di lavaggio più idoneo per ogni tipo di
carico.
• Non effettuare risciacqui preliminari.
• Se disponibile, allacciare la lavastoviglie ad un impianto d'acqua
calda fino a 60°C.
• Quando è possibile, escludere l’asciugatura lasciando lo sportello
aperto a fine lavaggio: l’aria e il calore residuo asciugheranno
perfettamente le stoviglie.
PER RIDURRE I CONSUMI DI DETERSIVO! … E RISPETTARE
L'AMBIENTE
I fosfati presenti nel detersivo per lavastoviglie costituiscono un
problema dal punto di vista ecologico. Per evitare un eccessivo consumo
di detersivo, ma anche di energia elettrica, è consigliabile:
•
differenziare le stoviglie più delicate da quelle più resistenti ai
detersivi aggressivi e alle alte temperature;
•
non versare il detersivo direttamente sulle stoviglie.
ESTRAZIONE DELLE STOVIGLIE
Al termine del programma di lavaggio attendere almeno
di estrarre le stoviglie, in modo da lasciare che esse si raffreddino. Per
evitare che eventuali gocce d'acqua rimaste nel cestello superiore
possano cadere sulle stoviglie ancora presenti nel cestello inferiore,
consigliabile
vuotare prima il cestello inferiore e poi quello superiore.
20 minuti
prima
è
43
Istruzioni per l'utente
4. Istruzioni d'uso
Dopo aver installato correttamente la lavastoviglie, predisporla affinchè
possa entrare in funzione eseguendo le seguenti operazioni:
•
Regolare il dolcificatore dell’acqua;
•
Introdurre sale rigenerante;
•
Introdurre brillantante e detersivo.
4.1 Uso del dolcificatore dell’acqua
La quantità di calcare contenuto
nell’acqua (indice di durezza dell’acqua) è
responsabile delle macchie biancastre
sulle stoviglie asciutte, le quali, con l’andar
del tempo, tendono a diventare opache.
La lavastoviglie è equipaggiata con un
dolcificatore automatico che, utilizzando
sale rigenerante specifico, sottrae
all’acqua le sostanze indurenti.
La lavastoviglie esce dalla fabbrica con
l’indice di durezza predisposto sul livello
(durezza media
Utilizzando acqua di durezza media il caricamento con nuovo sale andrà
effettuato circa ogni
capacità di circa
indicatore ottico di mancanza sale. In questi modelli il tappo del
serbatoio sale contiene un galleggiante di colore verde che scende al
diminuire della concentrazione di sale nell'acqua del serbatoio. Quando
l'indicatore verde non è più visibile è necessario aggiungere sale. Il

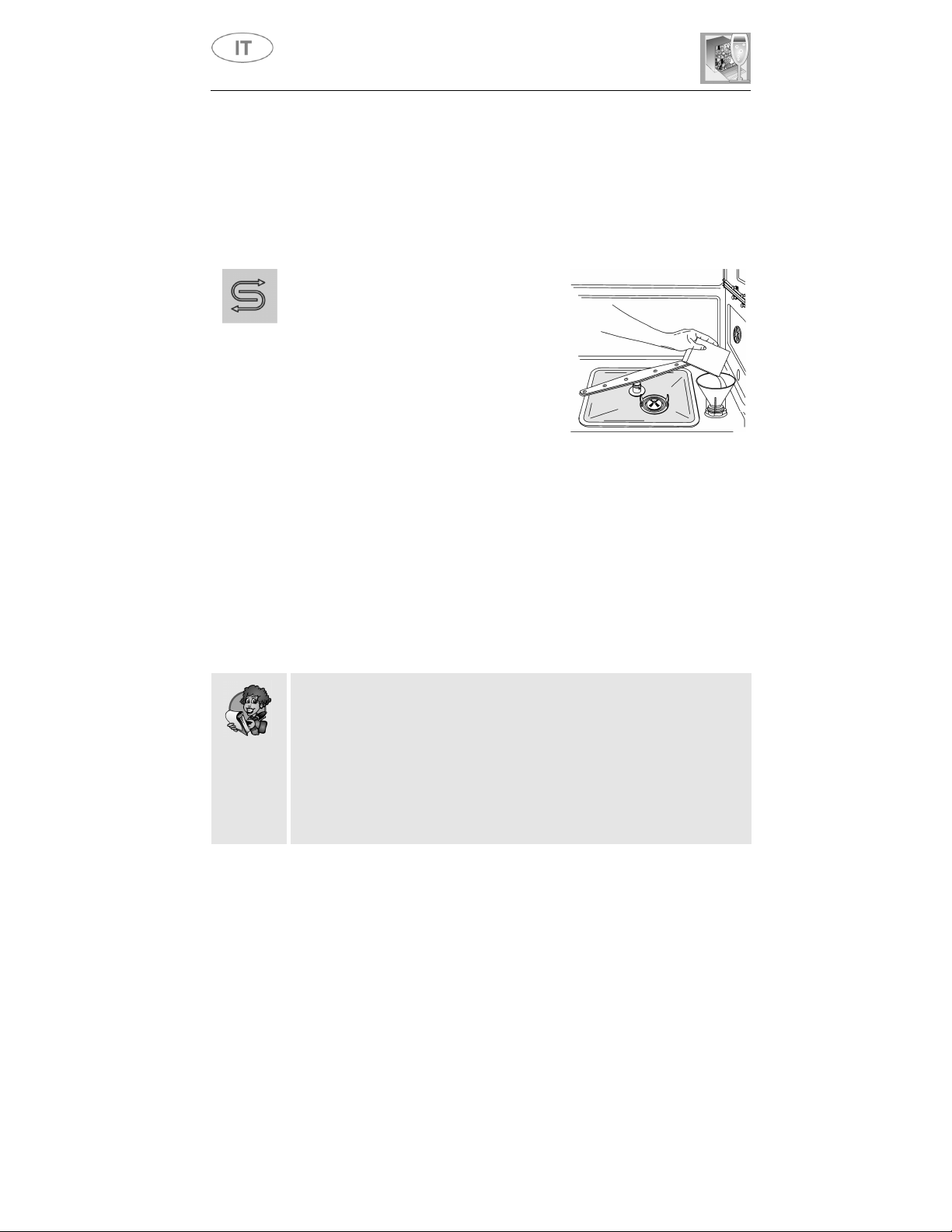

serbatoio è situato sul fondo della lavastoviglie. Dopo aver estratto il
cestello inferiore, svitare il tappo del serbatoio ruotandolo in senso
antiorario e versare il sale usando l'imbuto in dotazione alla lavastoviglie.
Prima di riavvitare il tappo rimuovere gli eventuali residui di sale in
prossimità dell'apertura.
41-60°dF – 24-31°dH
20 lavaggi
1.7 Kg
di sale in grani. Alcuni modelli sono dotati di un
. Il serbatoio del dolcificatore ha una
3
).
SALE
44
• Al primo uso della lavastoviglie, oltre al sale, occorre introdurre nel
serbatoio anche un litro d’acqua.
• Dopo ogni riempimento del serbatoio, assicurarsi che il tappo
venga richiuso con cura. La miscela d’acqua e detersivo non deve
penetrare nel serbatoio del sale, poiché ciò comprometterebbe il
funzionamento dell’impianto di rigenerazione. In questo caso la
garanzia non sarebbe più valida.
• Utilizzare solamente sale rigenerante per lavastoviglie domestiche.
Se si adopera sale in pastiglie non riempire completamente il
serbatoio.
Istruzioni per l'utente
•
Non utilizzare sale alimentare, perché contiene sostanze non
solubili, che con l'andar del tempo possono compromettere
l'impianto di decalcificazione.
• Quando necessario, eseguire l'operazione di caricamento del sale
prima di avviare il programma di lavaggio; in tal modo la
soluzione salina in esubero verrà subito rimossa dall'acqua; una
permanenza prolungata d'acqua salata all'interno della vasca di
lavaggio può provocare fenomeni di corrosione.
Fare attenzione a non confondere le confezioni di sale con quelle di
detersivo: l'introduzione di detersivo nel serbatoio del sale danneggia il
dolcificatore.
REGOLAZIONE DEL DOLCIFICATORE
La lavastoviglie è dotata di un sistema di controllo elettronico che
consente di personalizzare la regolazione del dolcificatore in funzione
della durezza dell'acqua.
Secondo i modelli, la regolazione può essere eseguita
oppure mediante un
selettore
.
elettronicamente
REGOLAZIONE ELETTRONICA
Il valore immesso per questo parametro determina, in base alla
seguente tabella, l'esecuzione o meno della
rigenerazione
al termine
del ciclo di lavaggio.
REGOLAZIONE DUREZZA H2O RIGENERAZIONE
0 < 9°dH (15°dF) non eseguita
1 < 15°dH (25°dF)
2 < 23°dH (40°dF)
3 < 34°dH (60°dF)
4 < 46°dH (80°dF)
5 < 58°dH (100°dF)
eseguita ogni
eseguita ogni
eseguita ogni
eseguita ogni
eseguita
5 cicli
4 cicli
3 cicli
2 cicli
ogni ciclo
Richiedere le informazioni relative al grado di durezza dell'acqua
all'azienda idrica erogatrice.
N.B.:
ciclo
il
si riferisce ad un programma di lavaggio.
45
Istruzioni per l'utente
Procedura di programmazione:
•
premere contemporaneamente i pulsanti
PROGRAMMI (2)
a far comparire sul
•
premere il pulsante
parametro;
•
premere il pulsante
procedura.
REGOLAZIONE DEL DOLCIFICATORE
La lavastoviglie è dotata di un dispositivo
che consente di personalizzare la
regolazione del dolcificatore in funzione
della durezza dell'acqua di rete.
PARTENZA RITARDATA (3)
e
DISPLAY (7)
il simbolo "H";
PARTENZA RITARDATA (3)
SELEZIONE PROGRAMMI (2)
per 3 secondi fino
SELEZIONE
per modificare il
per uscire dalla
46
Il dispositivo si trova dentro la ghiera in
plastica, sulla fiancata
destra
all'interno
della lavastoviglie e permette la
regolazione su 5 livelli.
TABELLA DUREZZA DELL'ACQUA
DUREZZA DELL'ACQUA
Gradi tedeschi (°dH) Gradi francesi (°dF)
0 - 4 0 - 7 NR. 1 NIENTE SALE
5 - 9 8 - 15 NR. 1
10 - 17 16 - 30 NR. 2
18 - 26 31 - 45 NR. 3
27 - 35 46 - 60 NR. 4
36 - 47 61 - 80 NR. 5
REGOLAZIONE
Richiedere le informazioni relative al grado di durezza dell'acqua
all'azienda idrica erogatrice.
Istruzioni per l'utente
4.2 Uso del distributore di brillantante e detersivo
Il distributore di detersivo ed il
dosatore di brillantante si trovano
nella parte interna dello sportello: a
sinistra il
dosatore
Ad esclusione del programma AMMOLLO, prima di ogni lavaggio andrà
immessa nel distributore la dose adeguata di detersivo. Il brillantante
per il risciacquo andrà invece aggiunto soltanto secondo il fabbisogno.
AGGIUNTA DEL BRILLANTANTE PER IL RISCIACQUO
Il brillantante accelera l'asciugatura delle stoviglie
ed impedisce la formazione di macchie e depositi
calcarei; viene aggiunto automaticamente
all'acqua durante l'ultimo risciacquo, dal serbatoio
che si trova sul lato interno della porta.
distributore
.
e a destra il
•
Aprire la porta;
•
ruotare il coperchio del serbatoio di ¼ di giro in senso antiorario ed
estrarlo.
•
Introdurre il brillantante fino a riempire il contenitore (140 c.c. circa).
L’indicatore ottico posto a fianco del tappo deve oscurarsi
completamente. Aggiungere nuovamente il brillantante quando
l’indicatore ottico diventa chiaro o si illumina la spia di segnalazione
mancanza di brillantante.
•
Rimettere il coperchio e ruotarlo in senso orario.
•
Pulire con un panno il brillantante fuoriuscito, in quanto potrebbe
provocare schiuma.
47
Istruzioni per l'utente
REGOLAZIONE DEL DOSAGGIO DEL BRILLANTANTE
La lavastoviglie esce dalla fabbrica con la regolazione media. E’
comunque possibile regolare il dosaggio ruotando il selettore presente
nel dosatore sulla posizione necessaria, la dose sarà proporzionale alla
posizione del selettore.
La dose dovrà essere aumentata quando le stoviglie lavate sono opache
o presentano macchie circolari.
•
Per accedere alla regolazione del dosaggio è necessario ruotare il
tappo del serbatoio di ¼ di giro in senso antiorario ed estrarlo.
•
Ruotare quindi con un cacciavite il selettore del dosaggio nella
posizione desiderata.
•
Rimettere il tappo ruotandolo in senso orario.
• La dose di brillantante andrà aumentata qualora le stoviglie lavate
risultassero opache o dovessero presentare macchie circolari.
• Se le stoviglie risultassero invece appiccicose o dovessero
presentare striature biancastre, occorrerà ridurre la dose di
brillantante.
CARICAMENTO DEL DETERSIVO
Per aprire il coperchio del distributore di detersivo
premere leggermente il pulsante
detersivo e richiudere con cura il coperchio.
Durante il lavaggio il distributore verrà aperto
automaticamente.
P.
Introdurre il
48
Quando viene selezionato il programma SUPER, oltre alla normale dose
di detersivo, occorrerà immetterne una quantità supplementare, nella
cavità G o H.
Istruzioni per l'utente
• Usare esclusivamente detersivi specifici per lavastoviglie. L’uso di
detersivi di buona qualità è importante per ottenere ottimi risultati di
lavaggio.
• Conservare le confezioni di detersivo ben chiuse in luogo asciutto,
per impedire la formazione di grumi che comprometterebbero i
risultati di lavaggio. Dopo aperte, le confezioni non devono essere
conservate troppo a lungo, il detersivo perde di efficacia.
• Non usare detersivi per lavare i piatti a mano perché producono
molta schiuma e possono compromettere il funzionamento della
lavastoviglie.
• Dosare correttamente la quantità di detersivo. Una insufficiente
quantità di detersivo causa una incompleta eliminazione dello
sporco, mentre una quantità eccessiva non aumenta l’efficacia del
lavaggio, ma rappresenta soltanto uno spreco.
• In commercio esistono diversi tipi di detersivi liquidi e in polvere che
si differenziano per la loro composizione chimica e possono
contenere fosfati, oppure esserne privi ma dotati di enzimi
naturali.
- I detersivi con fosfati agiscono maggiormente sui grassi e sugli
amidi oltre i 60°C.
- I detersivi enzimatici esplicano invece la loro forza pulente anche
a basse temperature (da 40 a 55°C) e sono più facilmente
biodegradabili. Tali detersivi consentono di raggiungere, a basse
temperature, gli stessi risultati di lavaggio che potrebbero essere
ottenuti soltanto con programmi a 65°C.
Per la tutela dell'ambiente consigliamo l'impiego di detersivi senza
fosfati o cloro.
49
Istruzioni per l'utente
• Sul mercato esistono anche detersivi in pastiglie che dichiarano non
necessario l’uso del sale o brillantante. Tali detersivi in alcuni casi
potrebbero non essere efficaci, soprattutto se utilizzati con cicli brevi
e/o con basse temperature di lavaggio.
Nel caso in cui si verificassero problemi di prestazioni (es. deposito
di una patina bianca sulla vasca o sulle stoviglie, bassi risultati di
asciugatura, residui sulle stoviglie a fine lavaggio) si consiglia di
riprendere l’uso di prodotti tradizionali (sale in grani, detersivo in
polvere, brillantante liquido).
Si avvisa comunque che, ritornando all’utilizzo di sale di tipo
tradizionale saranno necessari alcuni cicli prima che l’impianto
ritorni in piena efficienza; sarà quindi possibile trovare tracce di
patina bianca sulla vasca e le stoviglie. Se il problema dovesse
persistere troppo a lungo contattare il Servizio Assistenza Clienti.
• Quando si utilizza il detersivo in pastiglie (si ricorda che noi
consigliamo di usare tre prodotti separati: detersivo, sale e
brillantante) le tavolette dovrebbero essere posizionate nel cestino
portaposate. Il distributore è concepito per utilizzare detersivo in
polvere o liquido, lo sportellino non si apre completamente durante il
ciclo di lavaggio, pertanto una tavoletta non viene rilasciata (sciolta)
completamente; questo potrebbe provocare:
- quantità insufficiente di detersivo rilasciato durante il ciclo con
scarsi risultati di lavaggio;
- il detersivo si compatta nel distributore e viene rilasciato durante il
ciclo di risciaquo finale.
50
L’introduzione di detersivo, anche liquido, nel serbatoio del
brillantante, provocherà il danneggiamento della lavastoviglie.
Istruzioni per l'utente
4.3 Avvertenze e consigli generali
Prima di procedere al primo lavaggio con la lavastoviglie è opportuno
leggere i seguenti suggerimenti riguardanti la natura delle stoviglie da
lavare e la loro sistemazione.
Generalmente non sussistono limitazioni per il lavaggio delle stoviglie
d’uso domestico, ma in alcuni casi si dovrà tenere conto delle loro
caratteristiche.
Prima di posizionare le stoviglie nei cesti è necessario:
• eliminare i resti di cibo più grossi, es. ossa, lische, che potrebbero
oltre che intasare il filtro, provocare danni alla pompa di lavaggio;
• mettere a mollo le pentole o le padelle che presentano sul fondo
residui bruciati di cibo in modo tale che i residui si stacchino più
facilmente; quindi collocarle nel CESTO INFERIORE.
Se si deve lavare una quantità ridotta di stoviglie utilizzare l’opzione
“lavaggio ½ carico”, in questo modo si ha un risparmio di energia
elettrica e di acqua.
Ricordare di riempire solamente il cesto superiore, il cesto
inferiore deve rimanere vuoto.
Prelavare le stoviglie sotto l’acqua corrente prima di caricarle nei cesti
rappresenta un inutile spreco di acqua.
Una corretta sistemazione delle stoviglie assicura buoni risultati di
lavaggio.
ATTENZIONE !
• Assicurarsi che le stoviglie siano ben ferme e non possano
ribaltarsi e che non ostacolino la rotazione degli irroratori durante il
funzionamento;
• Non introdurre oggetti molto piccoli nei cesti; cadendo potrebbero
bloccare gli irroratori o la pompa di lavaggio;
• I recipienti come tazze, ciotole, bicchieri e pentole vanno sempre
rivolti con l’apertura verso il basso e con le cavità oblique, per
consentire lo scolo dell’acqua;
• Non disporre le stoviglie le une nelle altre o che si coprano a
vicenda;
• Non disporre i bicchieri troppo vicini tra di loro perché toccandosi
potrebbero rompersi o potrebbero rimanervi delle macchie.
ASSICURARSI che le stoviglie siano idonee al lavaggio in
lavastoviglie.
51
Istruzioni per l'utente
Stoviglie non idonee al lavaggio in lavastoviglie:
•
Pentole e stoviglie in legno: si possono rovinare a causa delle
alte temperature di lavaggio;
•
Oggetti d’artigianato: sono raramente adatti al lavaggio in
lavastoviglie. Le temperature relativamente alte dell’acqua e i
detersivi usati possono danneggiarli;
•
Stoviglie in plastica: le stoviglie di plastica resistenti al calore
vanno lavate nel cesto superiore;
•
Stoviglie ed oggetti in rame, stagno, zinco ed ottone: tendono a
macchiarsi;
•
Stoviglie in alluminio: le stoviglie in alluminio anodizzato possono
scolorire;
•
Argenteria: le stoviglie in argento possono macchiarsi;
•
Vetro e cristallo: in genere oggetti in vetro e cristallo possono
essere lavati in lavastoviglie. Tuttavia esistono alcuni tipi di vetro e
cristallo che dopo molti lavaggi possono diventare opachi e perdere
la loro trasparenza; per questo tipo di materiali consigliamo di
utilizzare sempre il programma meno aggressivo presente nella
tabella programmi;
•
Stoviglie con decorazioni: gli oggetti decorati che si trovano in
commercio hanno in genere una buona resistenza ai lavaggi in
lavastoviglie anche se può succedere che, dopo frequenti lavaggi, i
colori impallidiscano. In caso di dubbio sulla resistenza dei colori è
opportuno lavare pochi pezzi alla volta per circa un mese.
52
Istruzioni per l'utente
4.4 Uso dei cestelli
La lavastoviglie ha una capacità di
servire.
CESTELLO INFERIORE
Il cestello inferiore riceve l'azione dell'irroratore inferiore alla massima
intensità, andrà quindi destinato al contenimento delle stoviglie più
"difficili" e maggiormente sporche.
Sono consentite tutte le combinazioni e
varietà di carico, purché si abbia cura di
disporre le stoviglie, le pentole e i tegami in
modo tale che tutte le superfici sporche siano
esposte ai getti d'acqua provenienti dal basso.
Per sfruttare al massimo lo spazio nel
cestello, quando vengono caricate stoviglie di
grandi dimensioni, alcuni modelli sono dotati
di supporti per piatti ribaltabili in 2 o 4 settori.
12 coperti,
incluse le stoviglie per
Con supporti fissi
Con supporti ribaltabili
CARICAMENTO DEL CESTELLO INFERIORE
Sistemare con cura e verticalmente i piatti piani, fondi, da dessert e da
portata. Le pentole, i tegami e i relativi coperchi vanno collocati
capovolti. Sistemare i piatti fondi e da dessert avendo cura che rimanga
sempre uno spazio tra essi.
Esempi di caricamento:
53
Istruzioni per l'utente
CESTINO PORTAPOSATE
Le posate dovrebbero essere disposte nel cestello in modo omogeneo,
con il manico rivolto verso il basso e facendo particolare attenzione a
non ferirsi con le lame dei coltelli.
E' destinato a contenere le posate di ogni genere,
escluse quelle di lunghezza tale da interferire con
l'irroratore superiore.
Mestoli, cucchiai in legno e coltelli da cucina
possono essere sistemati nel cestello superiore,
facendo attenzione che la punta dei coltelli non
sporga dal cestello.
CESTELLO SUPERIORE
È consigliabile caricare il cestello superiore con stoviglie piccole o di
media grandezza, ad esempio, bicchieri, piatti piccoli, tazzine da caffè o
tè, scodelle basse ed oggetti leggeri in plastica ma resistenti al calore.
Qualora il cestello superiore venisse utilizzato nella posizione più bassa,
potrà essere caricato anche con piatti di servizio, purchè siano poco
sporchi.
54
Per sfruttarne al massimo lo spazio, il cestello
superiore è dotato di due griglie in plastica,
sollevabili per lasciare spazio a bicchieri alti,
p.e. calici.
Istruzioni per l'utente
CARICAMENTO DEL CESTELLO SUPERIORE
Caricare i piatti rivolti in avanti; tazze e recipienti cavi andranno sempre
collocati con l'apertura rivolta verso il basso. Il lato sinistro del cestello
potrà essere caricato con tazze e bicchieri disposti su due piani. Al
centro si possono sistemare piatti e piattini infilandoli verticalmente negli
appositi supporti.
Esempi di caricamento:
REGOLAZIONE DEL CESTELLO SUPERIORE
Il cestello superiore è regolabile su
necessità e in funzione dell'altezza delle stoviglie da lavare nel cestello
inferiore. Procedere come segue.
due posizioni
, secondo le proprie
Versione
•
estrarre la guida cestello destra;
•
togliere il fermo, sganciandolo prima, come indicato in figura;
•
spingere la guida per liberare le ruote;
•
inserire nella guida la coppia di ruote superiore o inferiore, secondo
•
riposizionare il fermo nella posizione originale.
estraibile
la regolazione desiderata;
:
55
Istruzioni per l'utente
5. Pulizia e manutenzione
Prima di ogni intervento occorre disinserire l’alimentazione elettrica
all’apparecchio.
5.1 Avvertenze e consigli generali
Evitare l'utilizzo di detergenti abrasivi o acidi.
Le superfici esterne e la controporta della lavastoviglie andranno pulite
ad intervalli regolari con uno straccio morbido inumidito o con un
normale detergente per superfici verniciate.
Le guarnizioni di tenuta dello sportello andranno pulite con una spugna
inumidita. Periodicamente (una o due volte all’anno) è bene pulire la
vasca e le guarnizioni dalla sporcizia che vi si può depositare utilizzando
un panno morbido e dell’acqua.
PULIZIA DEL FILTRO DI ENTRATA ACQUA
Il filtro di entrata acqua A posto all'uscita del rubinetto necessita
periodicamente di essere pulito. Dopo aver chiuso il rubinetto di
erogazione, svitare l'estremità del tubo di carico acqua, togliere il filtro
e pulirlo delicatamente sotto un getto d'acqua corrente. Reinserire il filtro
A
nella propria sede e riavvitare accuratamente il tubo di carico acqua.
A
56
PULIZIA DEGLI IRRORATORI
Gli irroratori sono facilmente asportabili per consentire la periodica
pulizia degli ugelli e prevenire possibili otturazioni. Lavarli sotto un getto
d'acqua e reinserirli accuratamente nelle proprie sedi,
loro movimento circolare non venga in alcun modo impedito.
•
Per asportare l'irroratore
ritegno R.
•
Per asportare l'irroratore
verso l'alto, tirando dalla parte centrale.
superiore
inferiore
occorre svitare la ghiera di
occorre semplicemente sollevarlo
verificando che il
Istruzioni per l'utente
PULIZIA DEL GRUPPO FILTRANTE
•
E' opportuno procedere periodicamente all'ispezione del filtro
centrale C e, se necessario, pulirlo. Per estrarlo occorre afferrare le
linguette, ruotare in senso antiorario e sollevare verso l'alto;
•
spingere da sotto il filtro centrale D per estrarlo dal micro filtro;
•
separare le due parti che compongono il filtro in plastica premendo il
corpo del filtro nella zona indicata dalle frecce;
•
togliere il filtro centrale sollevandolo.
AVVERTENZE E CONSIGLI PER UNA BUONA MANUTENZIONE:
• I filtri vanno puliti in acqua corrente con una spazzola dura.
• E' indispensabile pulire attentamente i filtri e secondo le
indicazioni sopra indicate: la lavastoviglie non può funzionare se i
filtri sono otturati.
•
Ricollocare accuratamente i filtri nella propria sede, al fine di
evitare danni alla pompa di lavaggio.
SE LA LAVASTOVIGLIE RIMANE A LUNGO INUTILIZZATA:
• Effettuare il programma di ammollo per due volte
consecutivamente.
•
Staccare la spina dalla presa di corrente.
• Lasciare leggermente aperto lo sportello, in modo tale da impedire
la formazione di cattivi odori all'interno della vasca di lavaggio.
•
Riempire il dosatore di brillantante per risciacquo.
•
Chiudere il rubinetto dell'acqua.
57
Istruzioni per l'utente
PRIMA DI RIUTILIZZARE LA LAVASTOVIGLIE DOPO UNA LUNGA
SOSTA:
• Controllare che nella tubazione non siano depositati fanghiglia o
ruggine, in tal caso, lasciare scorrere l'acqua dal rubinetto di
alimentazione per alcuni minuti.
•
Reinserire la spina alla presa di corrente.
•
Riallacciare il tubo flessibile di alimentazione acqua e riaprire il
rubinetto.
ELIMINAZIONE DI PICCOLI INCONVENIENTI
In alcuni casi è possibile eliminare personalmente eventuali piccoli
inconvenienti con l’aiuto delle seguenti istruzioni:
Se il programma non si avvia verificare che:
• la lavastoviglie sia allacciata alla rete elettrica;
• l’erogazione di energia elettrica non sia stata interrotta;
• il rubinetto dell’acqua sia aperto;
• la porta della lavastoviglie sia stata chiusa correttamente.
58
Se nella lavastoviglie ristagna acqua verificare che:
• il tubo di scarico non sia piegato;
• il sifone dello scarico non sia otturato;
• i filtri della lavastoviglie non siano intasati.
Se le stoviglie non diventano pulite verificare che:
• sia stato introdotto detersivo ed in quantità adeguata;
• vi sia sale rigenerante nell’apposito serbatoio;
• le stoviglie siano state disposte correttamente;
• il programma selezionato fosse adatto al tipo e grado di sporco delle
stoviglie;
• tutti i filtri siano puliti ed inseriti correttamente nelle loro sedi;
• i fori di uscita dell’acqua dagli irroratori non siano intasati;
• qualche oggetto non abbia bloccato la rotazione degli irroratori.
Istruzioni per l'utente
Se le stoviglie non si asciugano o rimangono opache verificare che:
• vi sia brillantante nell’apposito contenitore;
• la regolazione dell’erogazione dello stesso sia corretta;
• il detersivo utilizzato sia di buona qualità e non abbia perso le sue
caratteristiche (per.es. per scorretta conservazione, a scatola
aperta).
Se le stoviglie presentano striature, macchie … verificare che:
• la regolazione del dosaggio del brillantante non sia eccessiva.
Se in vasca sono visibili tracce di ruggine:
• la vasca è in acciaio resistente alla corrosione, pertanto eventuali
macchie di ruggine sono dovute ad elementi esterni (pezzetti di
ruggine che provengono dalle condutture dell’acqua, da pentole,
posate ecc.). Per eliminare queste macchie in commercio esistono
prodotti specifici.
• verificare di utilizzare le giuste dosi di detersivo. Alcuni detersivi
possono essere più corrosivi di altri.
• verificare che il tappo del serbatoio del sale sia ben chiuso e la
regolazione dell’impianto addolcitore dell’acqua sia corretta.
Se dopo la messa in opera delle istruzioni sopraesposte le anomalie di
funzionamento dovessero persistere, occorrerà interpellare il centro di
assistenza tecnico autorizzato più vicino.
ATTENZIONE: gli interventi effettuati sull'apparecchio da personale
non autorizzato non sono coperti dalla garanzia e sono a carico
dell'utente.
59
Istruzioni per l'utente
6. Rimedi alle anomalie di funzionamento
La lavastoviglie è dotata di un sistema di autodiagnosi in grado di
rilevare e segnalare una serie predefinita di possibili malfunzionamenti.
TABELLA DELLE ANOMALIE RILEVATE DAL SISTEMA DI AUTODIAGNOSI
ANOMALIA DESCRIZIONE
E1
E2 - E9
E3
E4
E5
E6
E7
E8
E’ intervenuto il sistema antiallagamento (ove presente).
E’ intervenuto il sistema che limita il livello dell’acqua nella lavastoviglie.
La lavastoviglie non è in grado di riscaldare l’acqua.
Sonda temperatura scollegata.
La lavastoviglie non è in grado di caricare acqua.
La lavastoviglie non riesce a scaricare l’acqua dalla vasca.
La lavastoviglie non è in grado di misurare in modo preciso la quantità
di acqua caricata.
Anomalia nel sistema di distribuzione dell’acqua ai cestelli.
•
Gli allarmi E1, E2, E3, E4, E8, E9 provocano la “forzatura” a fine
ciclo del programma in corso.
•
Gli allarmi E5, E6 interrompono il programma in corso e una volta
risolta la causa, riprendono l’esecuzione del programma.
•
L’allarme E7 viene visualizzato alla fine del ciclo che viene
comunque portato a termine dato che non viene pregiudicato il
funzionamento della lavastoviglie.
Per “azzerare” un allarme è necessario:
•
aprire o chiudere la porta oppure spegnere e riaccendere la
macchina. A questo punto è possibile programmare nuovamente la
lavastoviglie.
60
Nel caso in cui l'anomalia dovesse persistere, occorrerà interpellare il
Centro di Assistenza Tecnica autorizzato.
Istruzioni per l'utente
DATI TECNICI
Larghezza
Profondità misurata al filo
esterno del pannello comandi
Altezza
Capacità
Pressione acqua di alimentazione
Dati elettrici
597 ÷ 599 mm
570 mm
da 820 a 870 mm
12 coperti standard
min. 50 – max. 900 kPa (min. 0.5 – max. 9 bar)
Vedere targhetta caratteristiche
61
Loading...
