KÄYTTÖOHJEET

ASTIANPESUKONEEN

Sisältö

1. Turvallisuus ja käyttöohjeet______________________________ 100

2. Asennus ja kytkentä ___________________________________ 103

3. Säädinten kuvaus _____________________________________106

4. Käyttöopastus ________________________________________113

5. Puhdistus ja huolto ____________________________________125

6. Vianmääritys _________________________________________129

Kiitos että valitsitte tämän tuotteen. Suosittelemme, että luette huolellisesti tämän käyttöohjeen, jotta ymmärrätte, kuinka käyttää oikein ja turvallisesti tätä astianpesukonetta. Tämä käyttöohje on jaettu kappaleisiin, joissaa selostetaan askel askeleelta astianpesukoneen toiminnot selkeiden ohjeiden ja yksityiskohtaisten kuvausten avulla. Suosituksia on annettu korien, suihkuvarsien, säiliöiden, suodattimien, pesuohjelmien sekä ohjauspaneelin käyttöön. Noudata suositeltuja puhdistusmenetelmiä varmistaaksesi astianpesukoneesi virheettömän toiminnan. Tämä käyttöohje antaa nopeasti ja helposti vastaukset kaikkiin astianpesukoneen käyttöön liittyviin kysymyksiin.

ASENNUSOHJEET: nämä ohjeet ovat tarkoitetut asiantuntevalle asentajalle, joka suorittaa asennuksen, kytkennät ja laitteen käyttöönottotestauksen.

KÄYTTÖOHJEET: sisältävät ohjeita laitteen käyttöön, käyttökytkimien ja) oikeat puhdistus- ja huoltotoimenpiteet.



Turvallisuus ohjeet

1. Turvallisuus ja käyttöohjeet

TÄMÄ KÄYTTÖOHJE ON LAITTEEN OLEELLINEN OSA: SE TULEE SÄILYTTÄÄ LAITTEEN LÄHEISYYDESSÄ. LUE TÄMÄ OHJEKIRJA HUOLELLISESTI ENNEN LAITTEEN KÄYTTÖÖNOTTOA. ASENNUKSEN TEKIJÄN ON OLTAVA AMMATTITAITOINEN ASENTAJA, JOKA SUORITTAA TYÖN VOIMASSAOLEVIEN MÄÄRÄYSTEN JA OHJEIDEN MUKAAN. TÄMÄ LAITE ON TARKOITETTU KOTITALOUSKÄYTTÖÖN JA NOUDATTAA

DIREKTIIVEJÄ 72/23, 89/336 (MUKAANLUKIEN 92/31),

RADIOHÄIRIÖSUOJATTU. TÄMÄ LAITE ON SUUNNITELTU SEURAAVIIN TARKOITUKSIIN:

ASTIOIDENPESUUN JA KUIVAUKSEEN.

TULKITAAN SOPIMATTOMAKSI KÄYTÖKSI.

VASTUUSSA, MIKÄLI LAITETTA KÄYTETÄÄN MUUHUN KUIN YLLÄMAINITTUIHIN TARKOITUKSIIN.

LAITTEEN TYYPPIKILPI, JOSTA ILMENEVÄT TEKNISET TIEDOT, SARJANUMERO JA MERKINNÄT, SIJAITSEE LAITTEEN OVEN SISÄREUNALLA.

TYYPPIKILPEÄ EI SAA POISTAA.

KAIKKI MUUNLAINEN KÄYTTÖ

TÄMÄ LAITE ON

VALMISTAJA EI OLE

EU-



ÄLÄ JÄTÄ PAKKAUSMATERIAALEJA LASTEN SAATAVILLE. LAJITTELE ERI MATERIAALIT JA TOIMITA NE LÄHIMPÄÄN HYÖTYJÄTEPISTEESEEN.

LAITE ON EHDOTTOMASTI LIITETTÄVÄ MAADOITETTUUN PISTORASIAAN.

VALMISTAJA EI OLE VASTUUSSA, MIKÄLI LAITETTA EI OLE KYTKETTY MAADOITETTUUN PISTORASIAAN TAI MIKÄLI MAADOITUS ON EPÄONNISTUNUT.

MIKÄLI LAITE ON ASENNETTU KOKOLATTIAMATOLLE, VARMISTA, ETTÄ MATTO EI ESTÄ ILMANVAIHTOA LAITTEEN ALLA.

SAMMUTA AINA VIRTA LAITTEESTA KÄYTÖN JÄLKEEN.

Turvallisuus ohjeet

KÄYTÖSTÄ POISTETTU LAITE ON TEHTÄVÄ KÄYTTÖKELVOTTOMAKSI. IRROTA PISTOKE PISTORASIASTA JA KATKAISE SE MAHDOLLISIMMAN LYHYEKSI. KYSY OIKEA ROMUTUSTAPA PUHTAANAPITOLAITOKSESTA TAI KUNNASTA. LAITE ON VALMISTETTU JA MERKITTY KIERRÄTYSTÄ VARTEN.

TÄMÄ LAITE ON MERKITTY ELECTRONIC EQUIPMENT) VARMISTAMALLA, ETTÄ TUOTE POISTETAAN KÄYTÖSTÄ ASIANMUKAISESTI, VOIDAAN AUTTAA ESTÄMÄÄN SELLAISET YMPÄRISTÖJA TERVEYSHAITAT, JOTKA SAATTAISIVAT AIHEUTUA JÄTTEIDEN ASIATTOMASTA KÄSITTELYSTÄ.

SYMBOLI ETTEI LAITETTA SAA HÄVITTÄÄ KOTITALOUSJÄTTEIDEN MUKANA. SEN SIJAAN TUOTE ON TOIMITETTAVA SÄHKÖ- JA ELEKTRONIIKKAKOMPONENTTIEN KERÄYS- JA KIERRÄTYSPISTEESEEN. LAITTEEN KÄYTÖSTÄPOISTON SUHTEEN ON NOUDATETTAVA PAIKALLISIA JÄTEHUOLTOMÄÄRÄYKSIÄ. LISÄTIETOJA TUOTTEEN KÄSITTELYSTÄ, TALTEENOTOSTA JA KIERRÄTYKSESTÄ SAA KAUPUNGINTAI KUNNANVIRASTOSTA, PAIKALLISESTA JÄTEHUOLTOLIIKKEESTÄ TAI LIIKKEESTÄ, JOSTA TUOTE OSTETTIIN.

VIAN SATTUESSA IRROTA LAITE VERKKOVIRRASTA JA SULJE TULOVESIHANA. KUTSU HUOLTOMIES PAIKALLE.

ÄLÄ KÄYTÄ LAITETTA MIKÄLI SE ON VAHINGOITTUNUT KULJETUKSEN AIKANA! JOS EPÄILET, TARKISTA ASIA KAUPPIAALTASI. LAITE TULEE ASENTAA JA KYTKEÄ VALMISTAJAN OHJEIDEN MUKAAN AMMATTITAITOISEN ASENTAJAN TOIMESTA.

TÄMÄ LAITE ON TARKOITETTU AIKUISTEN KÄYTETTÄVÄKSI. ÄLÄ ANNA LASTEN LEIKKIÄ KONEELLA.

SÄILYTÄ PESU- JA HUUHTELUAINEET POISSA LASTEN ULOTTUVILTA. PAKKAUSMATERIAALIT (MUOVIPUSSIT, STYROXIT, JNE.) ON PIDETTÄVÄ LASTEN ULOTTUMATTOMISSA. ÄLÄ LASKE LAPSIA AVATUN ASTIANPESUKONEEN LÄHELLE, SILLÄ LAITTEEN PINNALLA VOI OLLA PESUAINEEN JÄÄMIÄ, JOTKA VOIVAT AIHEUTTAA PYSYVIÄ VAURIOITA SILMIIN, SUUHUN TAI KURKKUUN.

TUOTTEESSA TAI SEN DOKUMENTAATIOSSA TARKOITTAA,

WEEE-DIREKTIIVIN

2002/96/EC

MUKAISESTI.

(WASTE ELECTRICAL AND

ÄLÄ KÄYTÄ LIUOTTAVIA AINEITA, KUTEN ALKOHOLIA TAI TÄRPÄTTIÄ, JOTKA VOIVAT AIHEUTTAA RÄJÄHDYSVAARAN.

ÄLÄ PESE ASTIOITA JOTKA SISÄLTÄVÄT TUHKAA, VAHAA TAI MAALIA.



Turvallisuus ohjeet

ISTUMINEN ASTIANPESUKONEEN LUUKUN PÄÄLLÄ, KUN LUUKKU ON AUKI, SAATTAA AIHEUTTAA VAURIOITA SARANOIHIN. ÄLÄ JÄTÄ ASTIANPESUKONEEN LUUKKUA AUKI, ETTEI KUKAAN KOMPASTU SIIHEN.

ÄLÄ KOSKAAN JUO LASIIN PESUN JÄLKEEN JÄÄNYTTÄ VETTÄ, SILLÄ SE SAATTAA SISÄLTÄÄ PESU- TAI HUUHTELUAINEEN JÄÄMIÄ.

VEITSET JA MUUT TERÄVÄT KEITTIÖVÄLINEET TULEE SIJOITTAA KORIIN TERÄT ALASPÄIN TAI YLÄKORIIN VAAKA-ASENTOON, NIIN ETTEIVÄT NE TYÖNNY ULOS KORISTA. VARO, ETTET LOUKKAA ITSEÄSI.

AQUASTOP-MALLIT

AQUASTOP-LAITE ESTÄÄ VEDEN TULVIMISEN LATTIALLE VESIVUODON SATTUESSA. AQUASTOP-LAITTEEN LAUETTUA KUTSU PÄTEVÄ HUOLTOMIES TUNNISTAMAAN VIKA JA KORJAAMAAN SE. AQUASTOP-LAITTEELLA VARUSTETUISSA MALLEISSA TULOVESILETKUN SISÄLLÄ ON SÄHKÖMAGNEETTIVENTTIILI.

ÄLÄKÄ PÄÄSTÄ SOLENOIDIVENTTIILIÄ PUTO AMAAN VETEEN.

TULOVESILETKU VAURIOITUU, KYTKE LAITE IRTI SÄHKÖVIRRASTA JA VEDEN TULOLIITÄNNÄSTÄ.

ÄLÄ KATKAISE LETKUA

MIKÄLI

HETI LAITTEEN ASENNUKSEN JÄLKEEN SUORITA LAITTEELLA NOPEA TESTI ALLAOLEVAN OHJEEN MUKAAN. JOS ASTIANPESUKONE EI TOIMI OIKEIN, IRROTA LAITE VERKKOVIRRASTA JA SOITA VALTUUTETULLE HUOLLOLLE.

ASTIANPESUKONE TÄYTTÄÄ KAIKKI VOIMASSAOLEVAT VAATIMUKSET JA MÄÄRÄYKSET KOSKIEN TURVALLISUUTTA JA SÄHKÖKOMPONENTTEJA. KAIKKI TEKNISET TARKISTUKSET JA HUOLTOTOIMENPITEET SAA SUORITTAA VAIN KOULUTETTU JA VALTUUTETTU HUOLTOLIIKE:

HUOLTOTYÖT, JOITA VALTUUTTAMATON HENKILÖ SUORITTAA, MITÄTÖIVÄT TAKUUN JA VOIVAT AIHEUTTAA KÄYTTÄJÄLLE VAARATILANTEITA.

ÄLÄ YRITÄ ITSE KORJATA LAITETTA.

Valmistaja kieltäytyy kaikesta vastuusta koskien henkilövahinkoja tai materiaalivahinkoja mikäli yllämainittuja varotoimenpiteitä ei noudateta, mikäli komponentteja korjataan itse tai mikäli käytetään muita kuin alkuperäisiä varaosia.



Asennusohje

2. Asennus ja kytkentä

Irrota styrox-kappaleet korien reunoilta. Aseta laite halutulle paikalle. Voit sijoittaa laitteen niin että sen sivut tai takaseinä ovat kohti viereistä kaappia tai seinää. Jos astianpesukone asennetaan lähelle lämmönlähdettä, asenna laitteen ja lämmönlähteen väliin eristys estääksesi ylikuumenemisen ja mahdolliset laitteen toimintahäiriöt. Asenna alle upotettava tai keittiökaapistoon integroitava laite ainoastaan jatkuvan työtason alle. Ruuvaa se vieressä oleviin keittiökalusteisiin tai keittiön työtasoon. Asennuksen helpottamiseksi tulo- ja poistovesiletku voidaan asentaa kummalta puolelta tahansa. Varmista, että letkut eivät ole kasassa, mutkalla tai liian. Aseta letkut haluttuun suuntaan ja muista kiristää letkunkiristin. Virtajohdon ja putkien ulospääsyä varten on seinässä tai vastaavassa rakenteessa oltava aukko, jonka halkaisija on vähintään 8 cm.

Suorista laite vaakasuoraan kääntämällä laitteen pohjalla olevia säätöjalkoja. Tämä on tarpeen astianpesukoneen virheettömän toiminnan kannalta.

On ehdottomasti kiellettyä upottaa astianpesukonetta keraamisen keittotason alle.

Astianpesukone voidaan upottaa perinteisen keittotason alle, jos keittiön työtaso on jatkuva ja sekä astianpesukone että keittotaso on asennettu ja kiinnitetty asianmukaisesti, niin ettei niistä voi aiheutua minkäänlaisia vaaratilanteita.

Astianpesukoneessa on yksi takajalka, jota voidaan säätää laitteen etuosassa alhaalla olevalla ruuvilla.

2.1 Vesiliitäntä

Tukosten välttäminen: jos vesijohdot ovat vasta-asennettuja tai niitä ei

ole käytetty pitkään aikaan, valuta vesijohtovettä ennen laitteen liittämistä vesijohtoon, kunnes vesi on kirkasta eikä siinä ole enää epäpuhtauksia. Näin estät vedentuloaukkoa tukkiintumasta ja laitetta vahingoittumasta.

Kun asennat koneen vesiliitäntään, käytä aina uutta täyttöletkua. Vanhaa tai käytettyä täyttöletkua ei saa käyttää.



Asennusohje

VESILIITÄNTÄ

Liitä laite kylmävesiverkostoon ¾" putkikierreliittimellä, aseta mukana tuleva suodatin A ennenkuin liität tulovesiletkun hanaan, varmista että liitos on tiiuis.

Varmista liitoksen tiiviys kääntämällä pihdeillä vielä noin ¼ kierrosta.

Astianpesukoneessa, joissa on AQUASTOP-varustus, suodatin on jo valmiksi asennettu kierteiden sisään.

Astianpesukone voidaan liittää myös kuumavesiverkostoon, jos sen lämpötila lyhenee noin 20 minuuttia, mutta samalla pesutulos on jonkin verran huonompi. Tee liitäntä kuumavesiverkostoon samalla tavalla kuin kylmävesiverkostoon.

VIEMÄRÖINTI

Sijoita poistoletku poistoputkeen, jonka läpimitta on vähintään tai vaihtoehtoisesti sijoita se pesualtaan reunalle käyttämällä muovimutkaa apuna. Varmistu, että letku ei ole taipunut tai kiertynyt. Letkun on oltava tukevasti paikallaan jottei se irtoa tai putoa. Laitteen mukana tulevassa muovimutkassa on reikä ruuvikiinnitystä varten.

Poistoletkun yläpään tulee olla lattiatasosta kuvan

joudutaan jatkamaan vaakasuunnassa (max. 3 m), poistoletkun pää voidaan sijoittaa korkeintaan

ei ylitä 60°C

välillä, eikä sitä saa koskaan upottaa veteen. Jos poistoletkua

. Liittämällä laite kuumavesiverkostoon pesuaika

4 cm

mukaisesti 30 ja 100

85 cm

lattiasta.



Asennusohje

2.2 Sähköliitäntä ja varoituksia

VARMISTA, ETTÄ SÄHKÖVERKON JÄNNITE JA TAAJUUS VASTAAVAT ARVOJA, JOTKA ON SIJOITETTU LUUKUN SISÄREUNASSA OLEVAAN ARVOKILPEEN.

SÄHKÖJOHTOON KIINNITETYN PISTOKKEEN JA PISTORASIAN TULEE OLLA SAMANTYYPPISIÄ JA VOIMASSA OLEVIEN SÄHKÖJÄRJESTELMIÄ KOSKEVIEN STANDARDIEN MUKAISIA.

PISTOKKEESEEN TULEE VOIDA PÄÄSTÄ KÄSIKSI SEN JÄLKEEN, KUN LAITE ON ASENNETTU PAIKALLEEN.

ÄLÄ KOSKAAN IRROTA PISTOKETTA JOHDOSTA VETÄMÄLLÄ. JOS SÄHKÖJOHTO VAURIOITUU,

VALTUUTETTUUN HUOLTOLIIKKEESEEN VAIHTOA VARTEN.

OTA YHTEYS VALMISTAJAAN TAI

ÄLÄ K ÄYTÄ SOVITUS- TAI HAAROITUSLIITTIMIÄ,

AIHEUTTAA YLIKUUMENEMISEN JA PALOVAARAN.

KOSKA NE VOIVAT

Ainoastaan valmistaja tai valtuutettu huoltoliike saa vaihtaa sähköjohdon, jotta kaikki vaaratilanteet vältetään.



Käyttöohjeet

3. Säädinten kuvaus

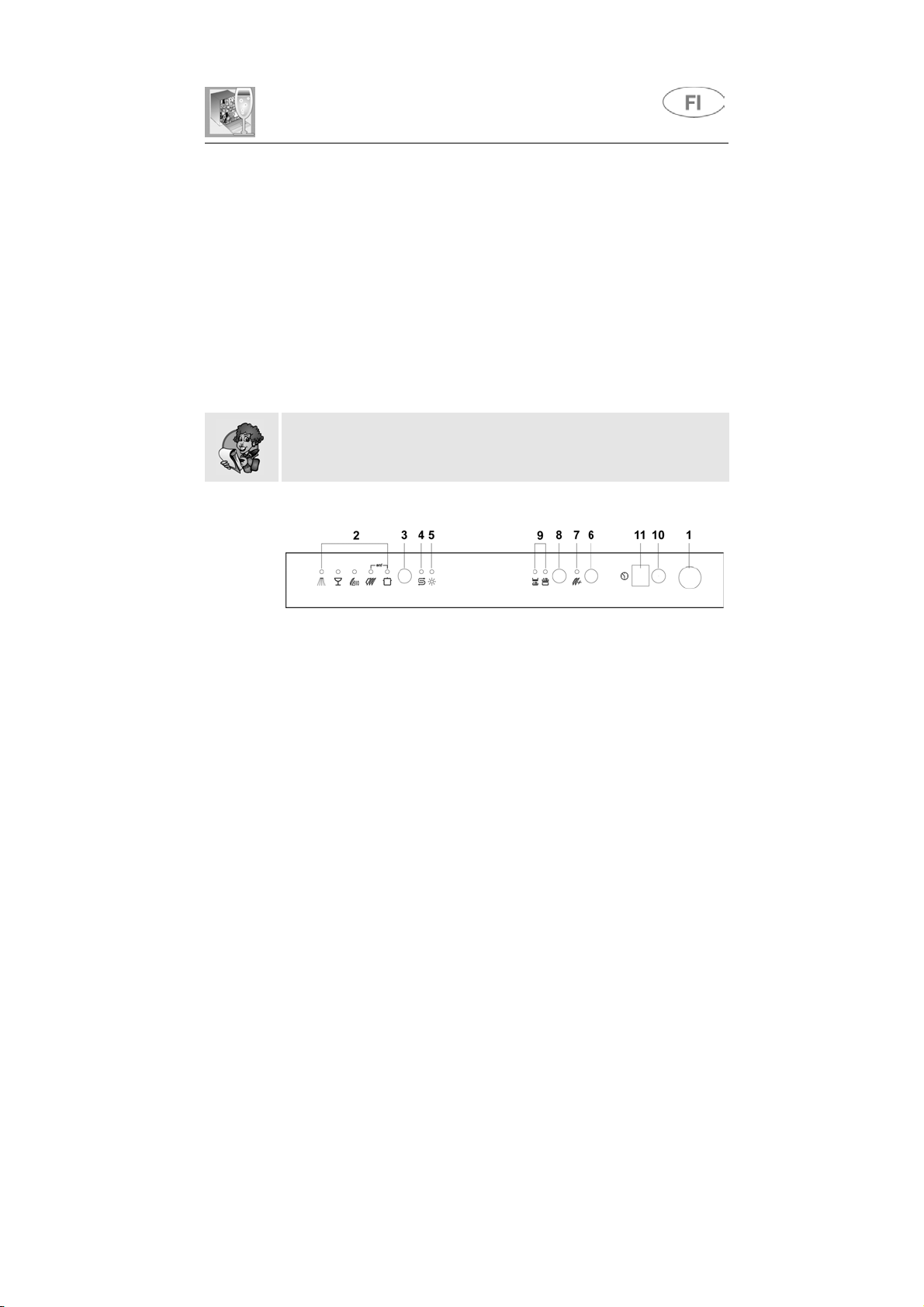

3.1 Yläpaneeli

Kaikki astianpesukoneen säätimet on sijoitettu yläpaneeliin. Astianpesukone voidaan käynnistää, ohjelmoida, sammuttaa jne. ainoastaan luukku avattuna.

ON/OFF (PÄÄLLE/POIS) -PAINIKE

Laitteen virta menee päälle, kun tätä painiketta painetaan.

VALITUN OHJELMAN MERKKIVALO SYTTYY

Tämä valo ilmoittaa valitun ohjelman. Samalla se ilmoittaa myös viasta (vianmääritys).

OHJELMAN VALINNAN PAINIKE

Voit valita haluamasi ohjelman painamalla tätä painiketta useita kertoja.

PESUJAUHEEN VAROITUSVALO

Tämän valon syttyminen merkitsee, että pesujauhesäiliö on tyhjä.

HUUHTELUAINEEN VAROITUSVALO

Tämän valon syttyminen merkitsee, että huuhteluainesäiliö on tyhjä.

LISÄOHJELMIEN NÄPPÄIN

Näppäimellä voidaan valita yksi viidestä lisäohjelmasta (ks. taulukko).

LISÄOHJELMIEN MERKKIVALO

Syttynyt merkkivalo osoittaa, että valittuna on yksi viidestä lisäohjelmasta (ks. taulukko).

PUOLITÄYTTÖPAINIKE

Tämän painikkeen painaminen valitsee puolitäyttö-toiminnon.

PUOLITÄYTÖN MERKKIVALOT

Yksi syttyneistä merkkivaloista osoittaa, että valittuna on puolitäyttöpesu ylä- tai alakorissa.

OHJELMAN AJASTUSNÄPPÄIN

Näppäimellä voidaan siirtää ohjelman alkamisaikaa enintään 9 tuntia.

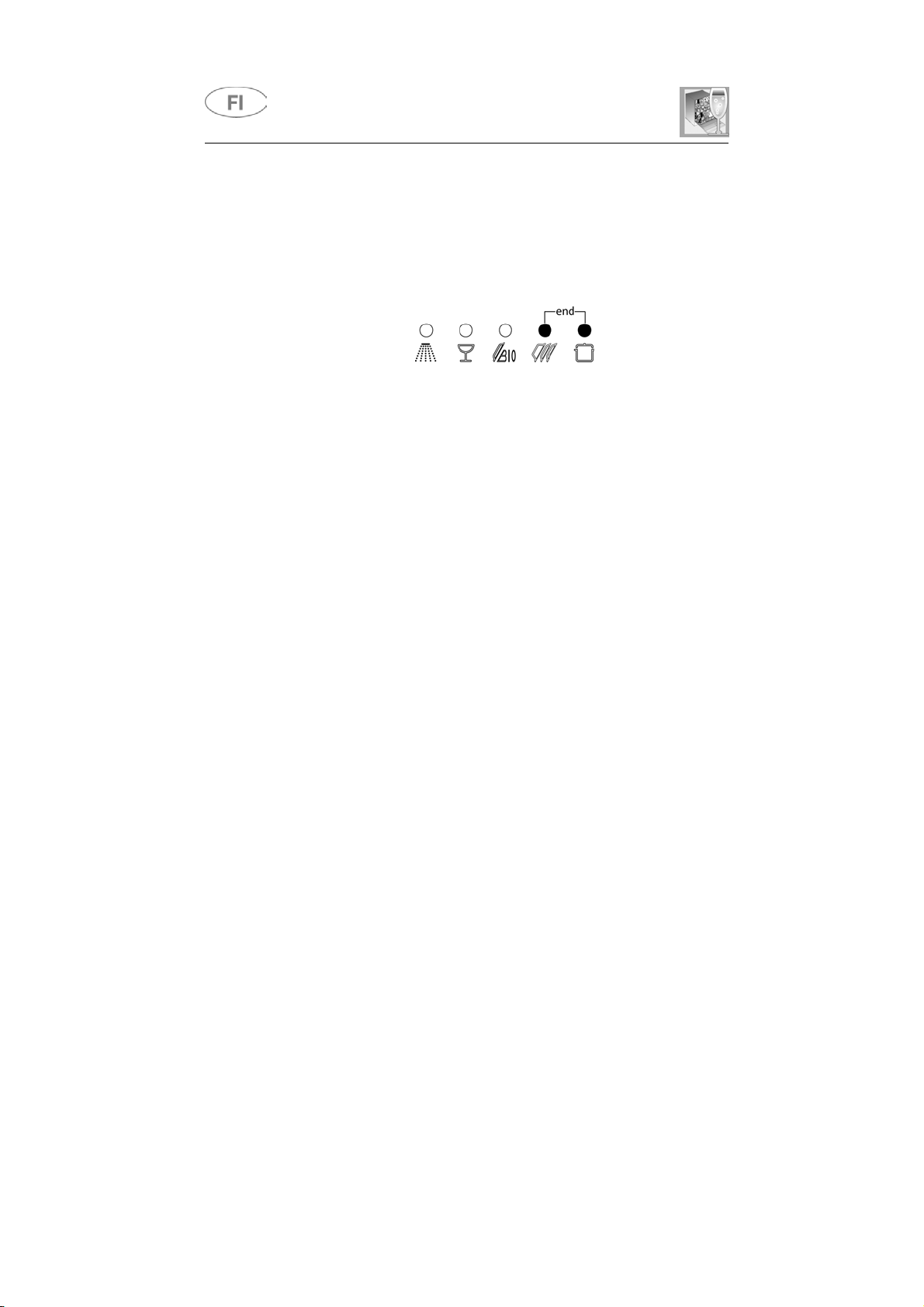

TIETONÄYTTÖ



Käyttöohjeet

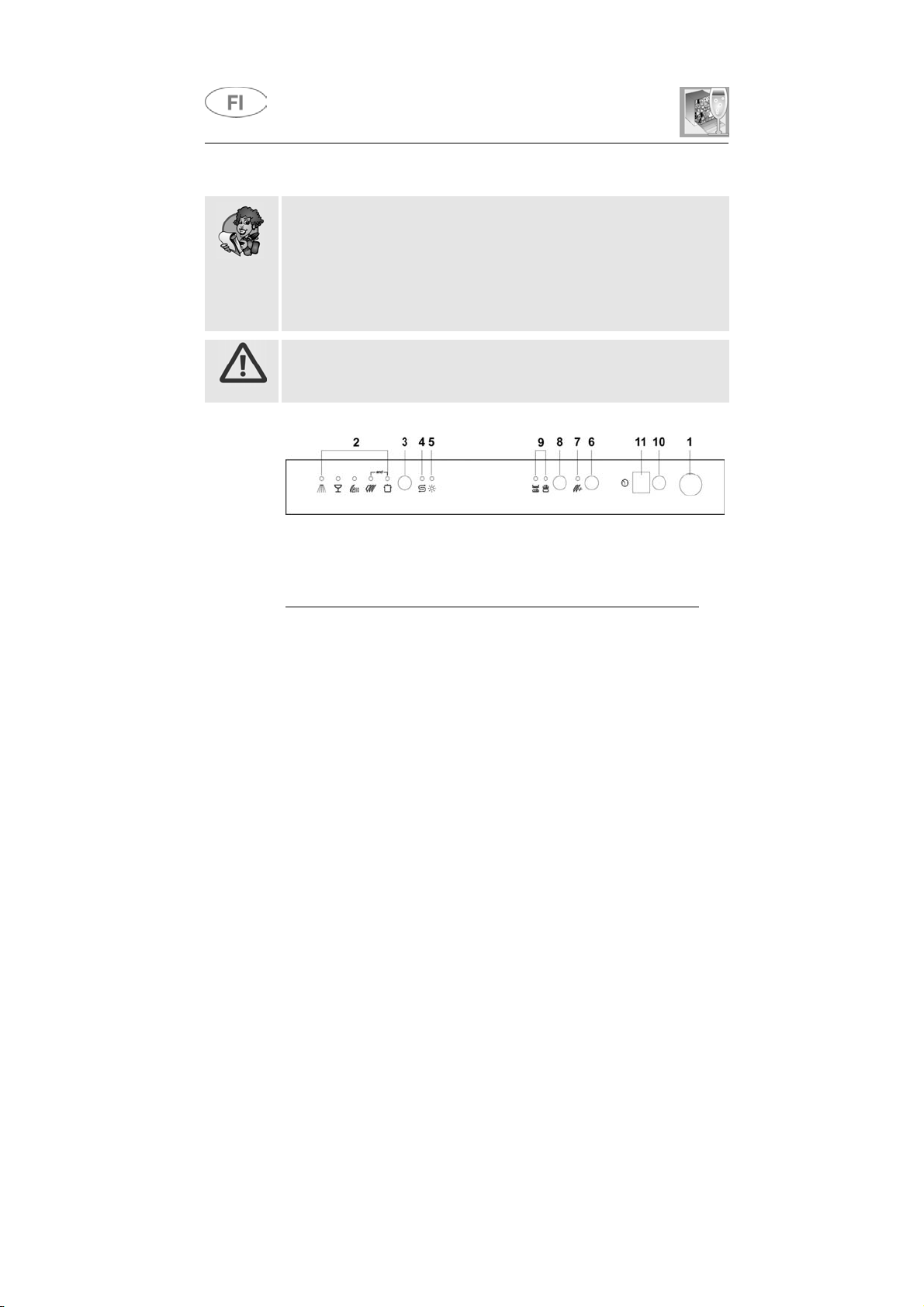

PESUOHJELMAN VALITSEMINEN JA LAITTEEN KYTKEMINEN PÄÄLLE

Voit valita pestäville astioille sopivimman ohjelman alla olevan taulukon avulla. Taulukossa on ilmoitettu astioiden tyypille ja likaantumisasteelle sopivin ohjelma.

Kun olet valinnut sopivimman pesuohjelman alla olevan taulukon avulla:

•

Paina

OHJELMAMERKKIVALO (2)

•

paina

ON/OFF (PÄÄLLE/POIS)

syttyy;

OHJELMAVALINNAN

ohjelmaa vastaava merkkivalo syttyy;

•

sulje luukku. Ohjelma alkaa noin

sitä vastaava

merkkivalo

(ohjelma käynnissä).

-painiketta

painiketta

2 s

kuluttua ja sen aikana vilkkuu

(1)

ja odota, että

(3)

, kunnes haluttua

OHJELMANUMERO

JA SYMBOLI

HUUHTELU

HIENO

BIO

(*) EN 50242

NORMAALI

ASETA ASTIAT JA

RUOKAILUVÄLINEET

Huuhdeltavat ja

kuivattavat kattilat

Normaalisti likaiset

kuivunutta likaa

Liotusohjelmaa saa käyttää

PUOLITÄYTTÖliotusohjelman

vaihtoehto

yhteydessä.

OHJELMAN

KONEESEEN

ja astiat

Normaali

likaiset

astiat

Normaali

likaiset

astiat

astiat, joissa

saattaa olla

puolitäytöllä.

vain

on valittavissa kaikkien muiden ohjelmien

(8)

ETENEMINEN

Kylmähuuhtelu Huuhtelu 68°C: n lämpötilassa Kuivaus

Kylmä esipesu Pesu 45°C: n lämpötilassa Kylmähuuhtelu Huuhtelu 68°C: n lämpötilassa Kuivaus

Kylmä esipesu Pesu 50°C: n lämpötilassa Kylmähuuhtelu Huuhtelu 65°C: n lämpötilassa Kuivaus

Kylmä esipesu Pesu 65°C: n lämpötilassa Kylmähuuhtelu Huuhtelu 68°C: n lämpötilassa Kuivaus

KESTO KULUTUS

MINUUTTIA

VETTÄ

(2)

LITROINA

(1)

45' 9 0,9

75' 16 1,15

160' 17 1,05

100' 17 1,28

paitsi

TEHO

KWh

(2)

(*) Viiteohjelma EN 50242 -standardin mukaisesti. (1) Keskimääräinen virrankulutus, kun vedenpehmennin on asetettu

tasolle 2

(2) Pesujakson kesto ja virrankulutus voivat vaihdella veden ja huoneen lämpötilan

mukaisesti. Lisäksi pesujakson pituuteen voivat vaikuttaa astioiden tyyppi ja määrä.


