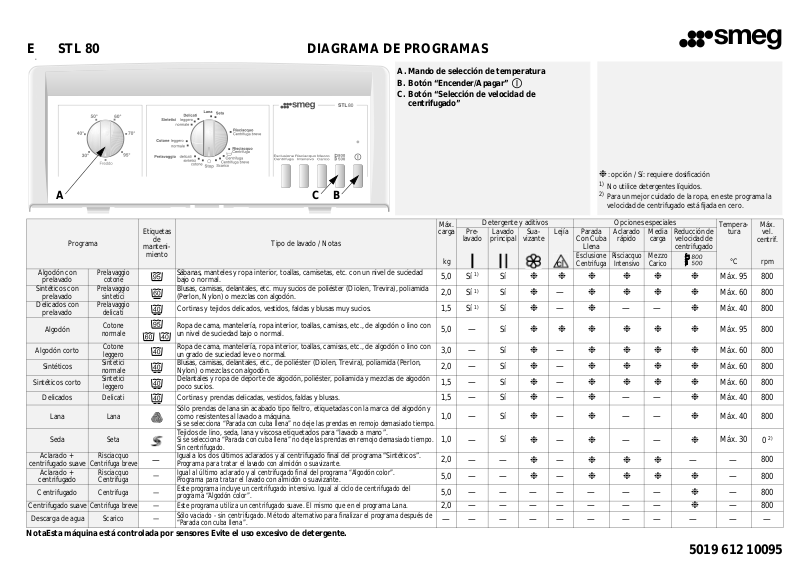

E STL 80 DIAGRAMA DE PROGRAMAS
M
A. Mando de selección de temperatura
B. Botón “Encender/Apagar”
C. Botón “Selección de velocidad de
centrifugado”
C
BA
❉
: opción / Sí: requiere dosificación
1)
No utilice detergentes líquidos.
2)
Para un mejor cuidado de la ropa, en este programa la
velocidad de centrifugado está fijada en cero.
Etiquetas
Programa
Algodón con
prelavado
Sintéticos con
prelavado
Delicados con
prelavado
Algodón
Algodón corto
Sintéticos
Sintéticos corto
Delicados Delicati Cortinas y prendas delicadas, vestidos, faldas y blusas.
Lana Lana
Seda Seta
Aclarado +
centrifugado suave
Aclarado +
centrifugado
Centrifugado Centrifuga —
Centrifugado suave Centrifuga breve — Este programa utiliza un centrifugado suave. El mismo que en el programa Lana.
Descarga de agua Scarico —
Prelavaggio
cotone
Prelavaggio
sintetici
Prelavaggio
delicati
Cotone
normale
Cotone
leggero
Sintetici
normale
Sintetici
leggero
Risciacquo
Centrifuga breve
Risciacquo
Centrifuga
de
manteni-
miento
—
—
Tipo de lavado / Notas
Sábanas, manteles y ropa interior, toallas, camisetas, etc. con un nivel de suciedad
bajo o normal.
Blusas, camisas, delantales, etc. muy sucios de poliéster (Diolen, Trevira), poliamida
(Perlon, Nylon) o mezclas con algodón.
Cortinas y tejidos delicados, vestidos, faldas y blusas muy sucios.
Ropa de cama, mantelería, ropa interior, toallas, camisas, etc., de algodón o lino con
un nivel de suciedad bajo o normal.
Ropa de cama, mantelería, ropa interior, toallas, camisas, etc., de algodón o lino con
un grado de suciedad leve o normal.
Blusas, camisas, delantales, etc., de poliéster (Diolen, Trevira), poliamida (Perlon,
Nylon) o mezclas con algodón.
Delantales y ropa de deporte de algodón, poliéster, poliamida y mezclas de algodón
poco sucios.
Sólo prendas de lana sin acabado tipo fieltro, etiquetadas con la marca del algodón y
como resistentes al lavado a máquina.
Si se selecciona “Parada con cuba llena” no deje las prendas en remojo demasiado tiempo.
Tejidos de lino, seda, lana y viscosa etiquetados para “lavado a mano”.
Si se selecciona “P arada con cuba llen a” no deje l as prendas en remojo de masiado tie mpo.
Sin centrifugado.
Igual a los dos últimos aclarados y al centrifugado final del programa “Sintéticos”.
Programa para tratar el lavado con almidón o suavizante.
Igual al último aclarado y al centrifugado final del programa “Algodón color ”.
Programa para tratar el lavado con almidón o suavizante.
Este programa incluye un centrifugado intensivo. Igual al ciclo de centrifugado del
programa “Algodón color”.
Sólo vaciado - sin centrifugado. Método alternativo para finalizar el programa después de
“Parada con cuba llena”.
NotaEsta máquina está controlada por sensores Evite el uso excesivo de detergente.
Máx.
carga
kg
5,0
2,0
1,5
5,0
3,0
2,0
1,5
1,5
1,0
1,0
2,0
5,0
5,0
2,0
Detergente y aditivos Opciones especiales
Pre-
lavado
Lavado
principal
1)
Sí
1)
Sí
1)
Sí
—
—
—
—
—
—
—
——
——
Sua-
vizante
Sí
Sí
Sí
Sí
Sí
Sí
Sí
Sí
Sí
Sí
Lejía Parada
Con Cuba
Llena
Esclusione
Centrifuga
❉❉ ❉ ❉ ❉ ❉
❉
—
❉
—
❉❉ ❉ ❉ ❉ ❉
❉
—
❉
—
❉
—
❉
—
❉
—
❉
—
❉
—
❉
—
Aclarado
rápido
Risciacquo
Intensivo
Media
carga
Mezzo
Carico
❉❉❉❉
❉
——
❉❉❉❉
❉❉❉❉
❉❉❉❉
❉
❉
❉
——
——
——
❉❉❉
❉❉❉❉
————— ——
————— ——
Reducción de
velocidad de
centrifugado
Tem pe ra -
tura
°C
Máx. 95 800
Máx. 60 800
❉
Máx. 40 800
Máx. 95 800
Máx. 60 800
Máx. 60 800
Máx. 60 800
❉
❉
❉
Máx. 40 800
Máx. 40 800
Máx. 30
——
—
❉
❉
—
—
Máx.
vel.
centrif.
rpm
2)
0
800
800
800
800
—————— —— — — —
5019 612 10095
DATOS DE CONSUMO
Selector de temperatura
Programa
(°C)
Carga
(kg)
Agua
(l)
Energía
(kWh)
Aprox. Programa
Duración
(horas : minutos)
Algodón 95 5,0 63* 1,80 2:05
Algodón 60 5,0 55 0,95 2:05
Algodón 40 5,0 55 0,55 2:05
Sintéticos 60 2,0 56 0,80 1:30
Sintéticos 40 2,0 56 0,40 1:30
Delicados 40 1,5 60 0,55 0:45
Lana 40 1,0 60 0,50 0:40
Seda 30 1,0 60 0,30 0:50
El ciclo de prelavado aumenta la duración del programa unos 15 minutos. Los datos de consumo se midieron en condiciones
normalizadas de acuerdo con la norma CEI/EN 60 456. Los valores de consumo en el hogar pueden variar respecto a los
valores de la tabla según la presión y temperatura del agua, la carga y el tipo de lavado.
Los datos de la “etiqueta de energía” se refieren al programa “Algodón 60°C”.
* Para reducir la temperatura del agua, se agrega agua fría al final del ciclo principal de lavado, antes de que la bomba vacíe el
agua.
PREPARACIÓN DEL CICLO DE LAVADO SELECCIONE LA OPCIÓN QUE DESEE

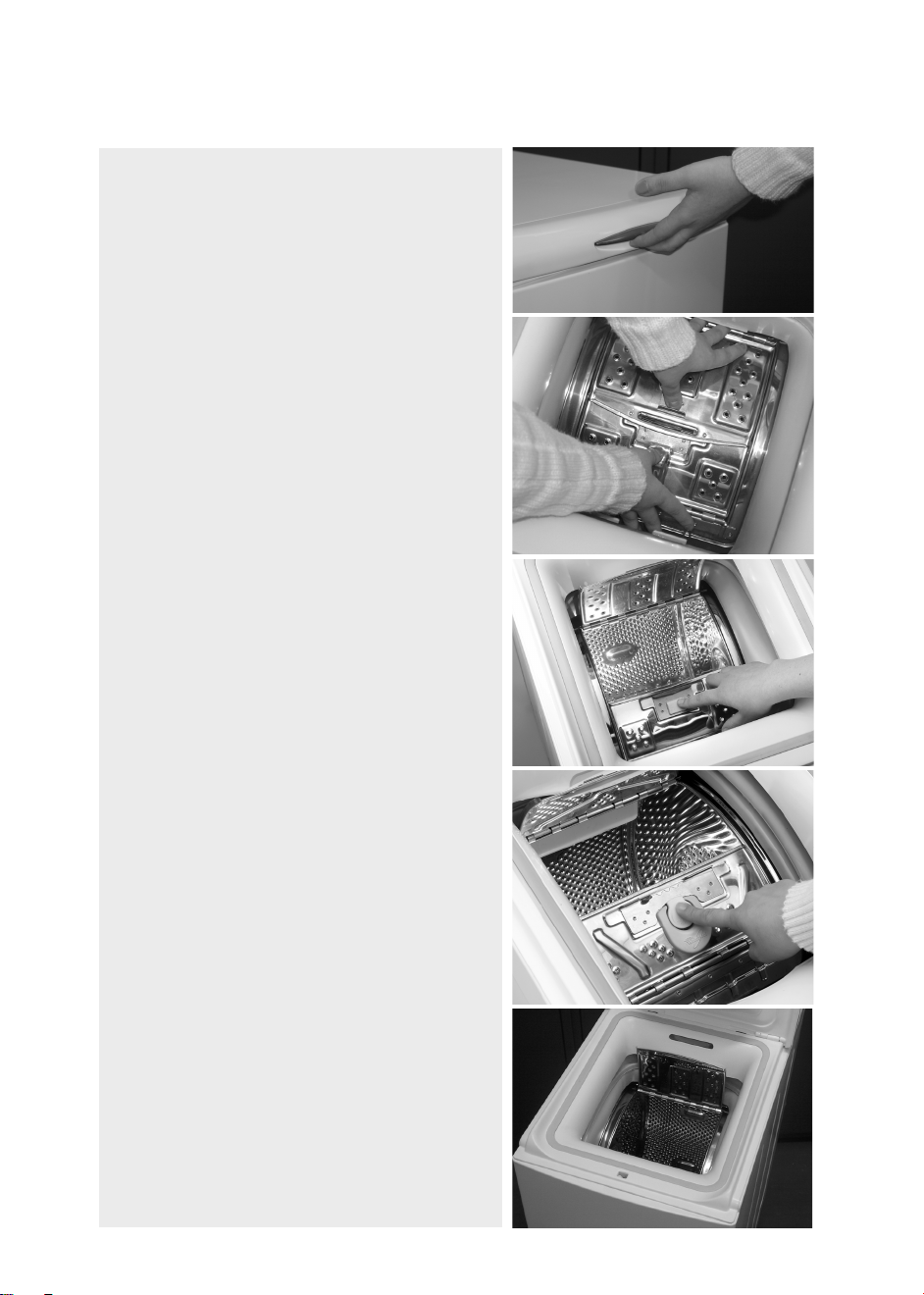

1. Cargue la máquina, cierre las aletas del tambor y
compruebe que queden correctamente
bloqueadas.

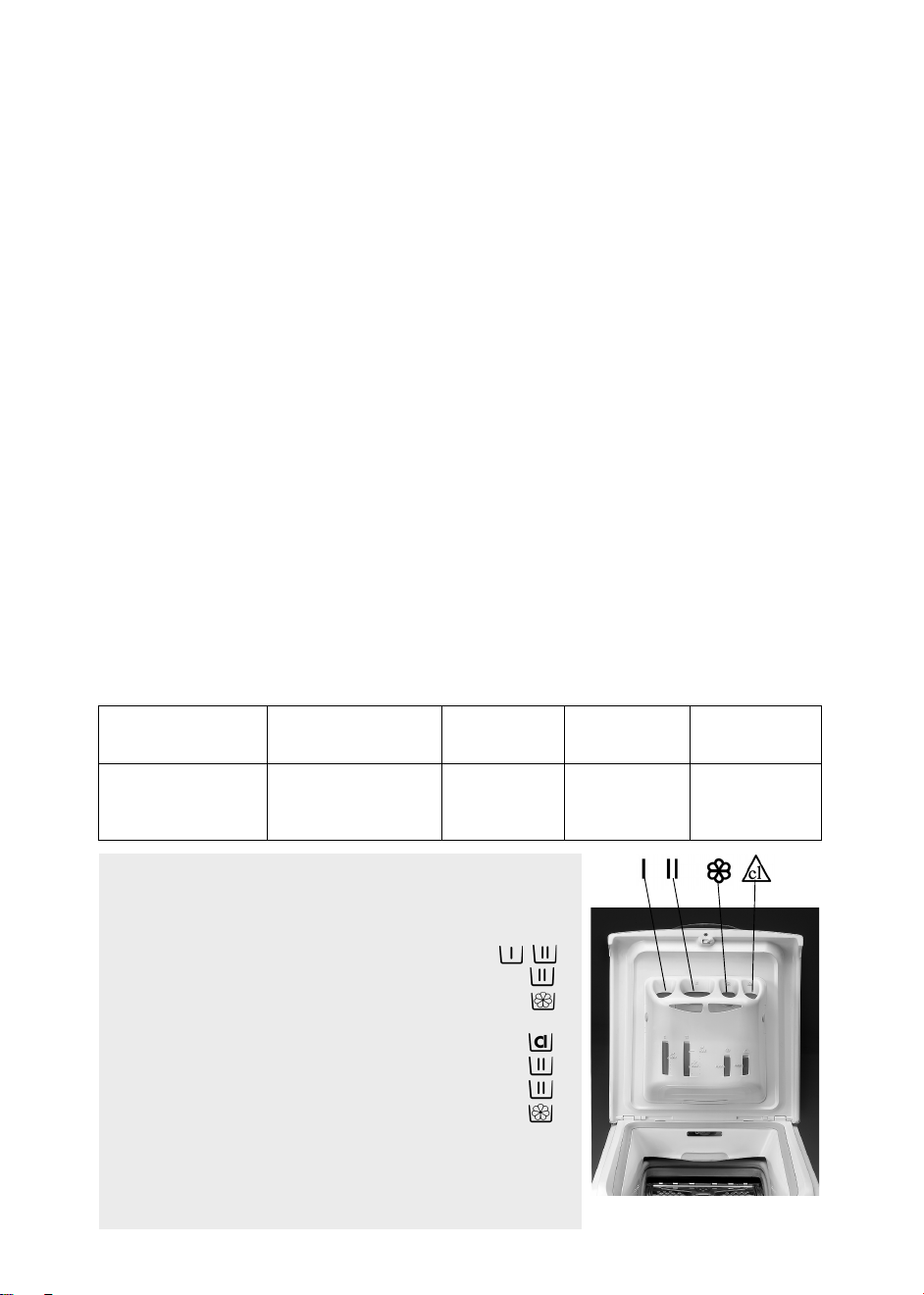

2. Vierta detergentes y aditivos en el distribuidor sin
superar la marca de nivel
“MAX”
, de la manera
siguiente:
• Programa con prelavado y lavado
principal
• Programa de lavado principal sin prelavado
• Suavizante y apresto
•Lejía
• Agentes quitamanchas
• Agentes desincrustantes (si es necesario)
3. Gire el
mando selector de programas
al
programa deseado.
4. Gire el
mando selector de temperatura
a la
temperatura adecuada.
5. Pulse el
botón de reducción de centrifugado
si lo desea.
• Si desea cancelar el centrifugado final, seleccione la
opción de parada con la cuba llena y saque el agua
después de que el ciclo haya terminado
Aparato en “Parada con la Cuba Llena”)
(véase el
.
La selección a anulación de selección de una
opción se puede realizar en cualquier fase del
programa. La opción se aplicará siempre que no
se haya ejecutado aún la fase correspondiente
del programa.
Botón “Parada con cuba llena”
• La ropa permanece sumergida en el agua del
último aclarado sin centrifugarse para evitar
arrugas y pérdida de color.
• Esta opción se recomienda en especial para los
programas de tejidos “Sintéticos” o “Delicados”.
• Esta función es muy útil si se desea posponer el
centrifugado o sólo vaciar el agua del tambor.
Aparato en “Parada con cuba llena”:
• Pulse de nuevo el botón “Parada con cuba llena”:
el programa termina de manera automática con el
,
ciclo de centrifugado seleccionado.
• Si no desea centrifugar la ropa, pulse el botón
“Encender/Apagar”
, gire el selector de
programas a “Descarga” y pulse otra vez el botón
“Encender/Apagar”
.
Botón “Aclarado intensivo”
• Se añade un ciclo de aclarado para asegurar un
aclarado más intenso.
• Esta opción se recomienda en particular para
zonas de agua muy blanda, para lavar prendas
de niño delicadas y para personas alérgicas a
detergentes.
Botón “Media carga”
• Puede usarse con cargas pequeñas y ropa
ligeramente sucia.
• Reduce el consumo de agua, en especial durante
los aclarados.
INICIO DEL PROGRAMA
Abra el grifo y pulse el botón
Apagar”
.
“Encender/
Se enciende el indicador luminoso del botón
“Encender/Apagar”
: si se produce una interrupción de energía
Nota
.
eléctrica o si se desconecta el aparato durante el
ciclo, el programa se reiniciará en el punto en el que
se interrumpió.
FIN DEL CICLO DE LAVADO
• El selector de programas se encuentra en la
posición de parada “ ”.
1. Pulse el botón
“Encender/Apagar”
para
apagar la máquina.
2. Cancele las opciones.
3. Cierre el grifo.
4. Espere a que la puerta se desbloquee
(1 minuto, aprox.).
Abra la puerta y las aletas del tambor y retire la
5.
ropa.
CAMBIO DE PROGRAMA DURANTE EL
CICLO DE LAVADO
1. Apague la máquina con el botón
Apagar”
.
“Encender/
2. Seleccione el programa nuevo.
Para iniciar el programa, pulse otra vez el botón
3.
“Encender/Apagar”
.
PAUSA/INTERRUPCIÓN DE UN
PROGRAMA
Si desea interrumpir el programa para reanudarlo
después:
1. Pulse el botón
“Encender/Apagar”
.
2. Después del periodo de pausa, vuelva a pulsar
el botón
“Encender/Apagar”
.
CANCELACIÓN DE PROGRAMA
1. Apague la máquina con el botón
Apagar”
.
“Encender/
2. Coloque el selector de programas en
“Descarga”.
3. Pulse otra vez el botón
“Encender/Apagar”
para iniciar el programa de “Descarga”.
5019 612 10095
ÍNDICE
ANTES DE UTILIZAR LA LAVADORA
PRIMER CICLO DE LAVADO
PRECAUCIONES Y RECOMENDACIONES
GENERALES
DESCRIPCIÓN DE LA LAVADORA
PREPARACIÓN DE LA ROPA
DETERGENTES Y ADITIVOS
SELECCIÓN DE PROGRAMAS
LIMPIEZA DEL FILTRO DE OBJETOS
EXTRAÑOS
CÓMO DESCARGAR EL AGUA RESIDUAL
MANTENIMIENTO Y LIMPIEZA
GUÍA PARA LA LOCALIZACIÓN DE AVERÍAS
SERVICIO DE ASISTENCIA
TRANSPORTE Y MANEJO
INSTALACIÓN
ANTES DE UTILIZAR LA LAVADORA
1.Desembalaje e inspección
Corte y quite el envoltorio de plástico.
a.
Retire la protección superior y las esquinas
b.
protectoras.
Extraiga la protección inferior inclinando la
c.
lavadora y haciéndola girar sobre una esquina
inferior trasera.
Abra la tapa presionándola ligeramente hacia
d.
abajo mientras levanta la manija. Quite la
protección de poliestireno.
Retire la película protectora azul del panel (según
e.
modelo).
Después de desembalar, asegúrese de que la
•
lavadora no ha sufrido daños. Si tiene dudas, no
utilice la lavadora. Contacte con el revendedor o
el servicio de asistencia.
Mantenga el material del embalaje (bolsas de
•
plástico, trozos de poliestireno, etc.) fuera del
alcance de los niños; ya que son potencialmente
peligrosos.

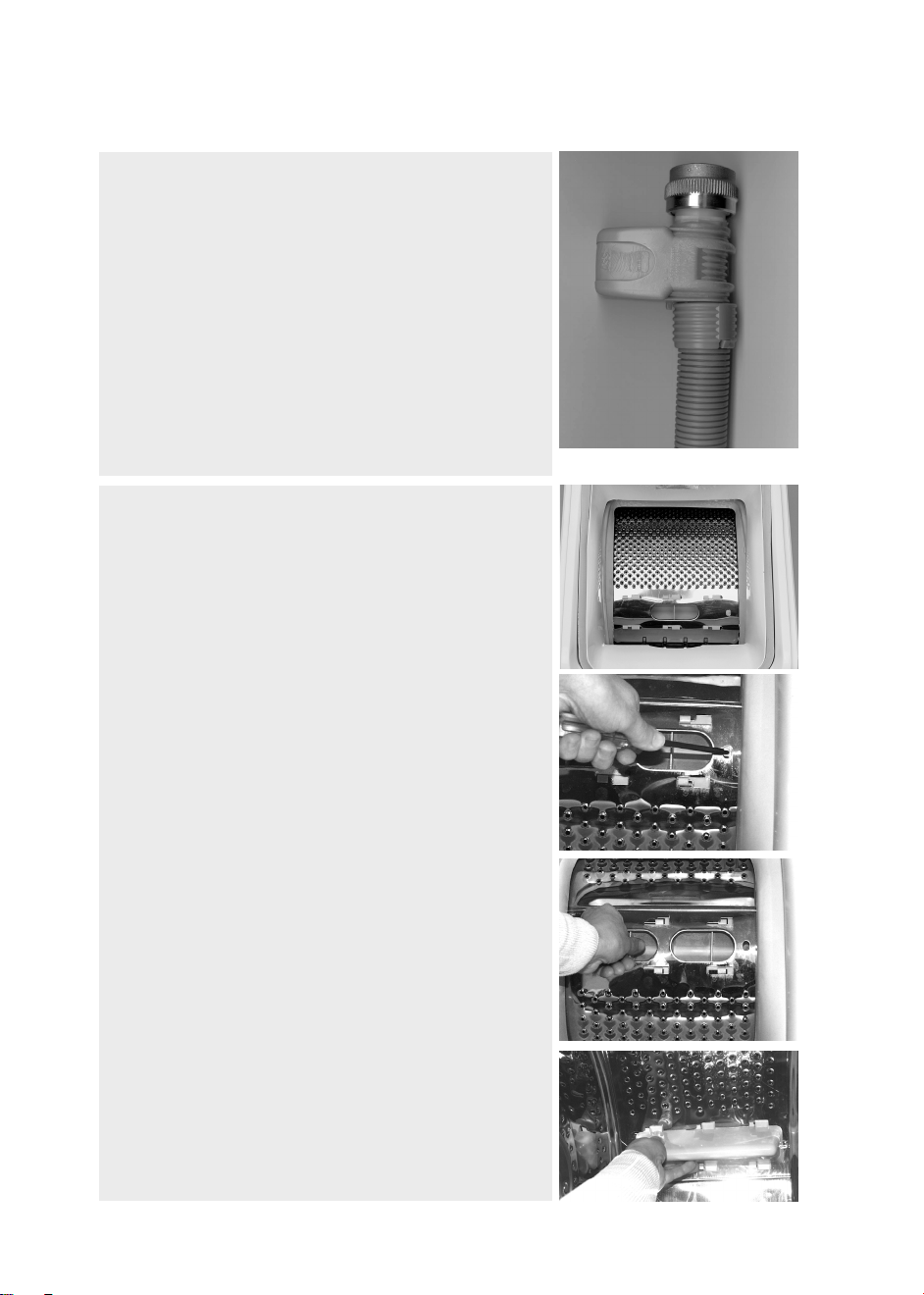

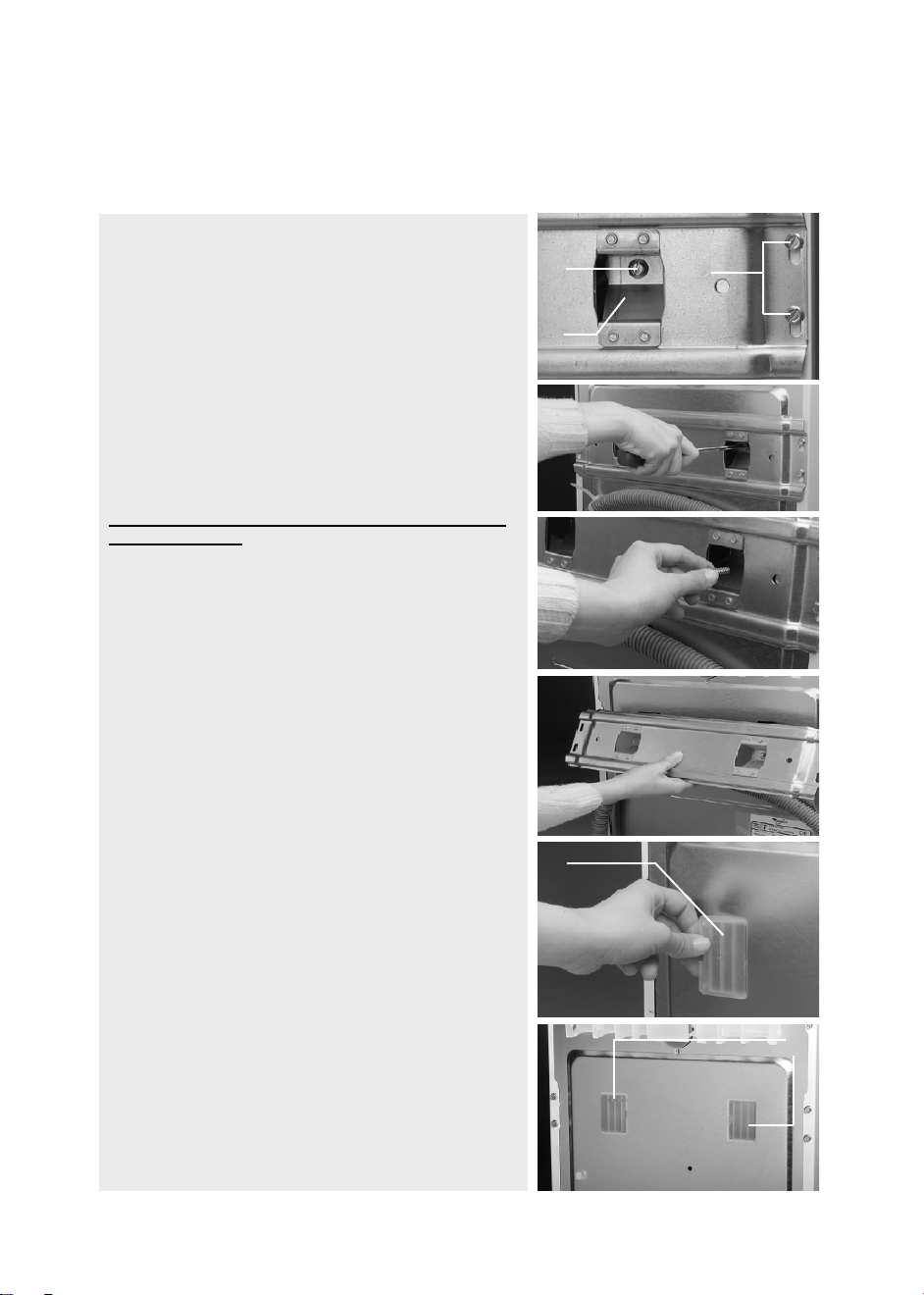

2.Quite el soporte para transporte
La lavadora está equipada con tornillos de
•
transporte y un soporte para transporte que
evita posibles daños durante el desplazamiento.
Antes de utilizar la lavadora debe retirar el
soporte para transporte
extracción del soporte para transporte”).
(véase “Instalación/

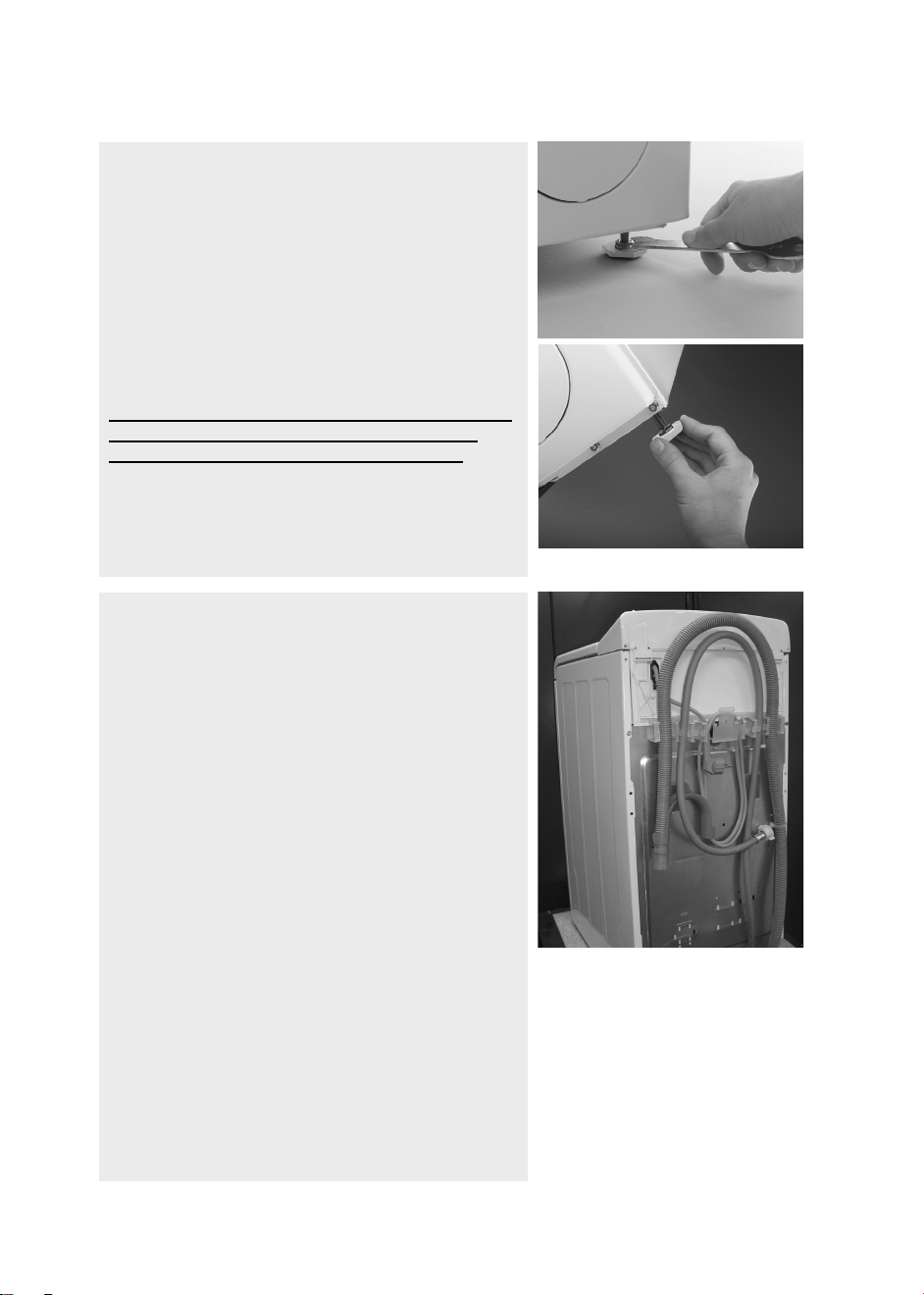

3.Instalación de la lavadora
Coloque la lavadora sobre una superficie de suelo
•
plana y estable.
• Ajuste las patas y asegúrese de que la
lavadora esté estable y nivelada (véase
“Instalación/Ajuste de patas”).
4.Alimentación
Conecte el tubo de alimentación de agua de
•
acuerdo con la normativa local (véase
“Instalación/conexión del tubo de alimentación
de agua”).
Alimentación: Sólo agua fría
•
Grifo del agua: Empalme roscado para tubo
•
Presión: 100-1000 kPa (1-10 bar).
•
de 3/4 pulgadas

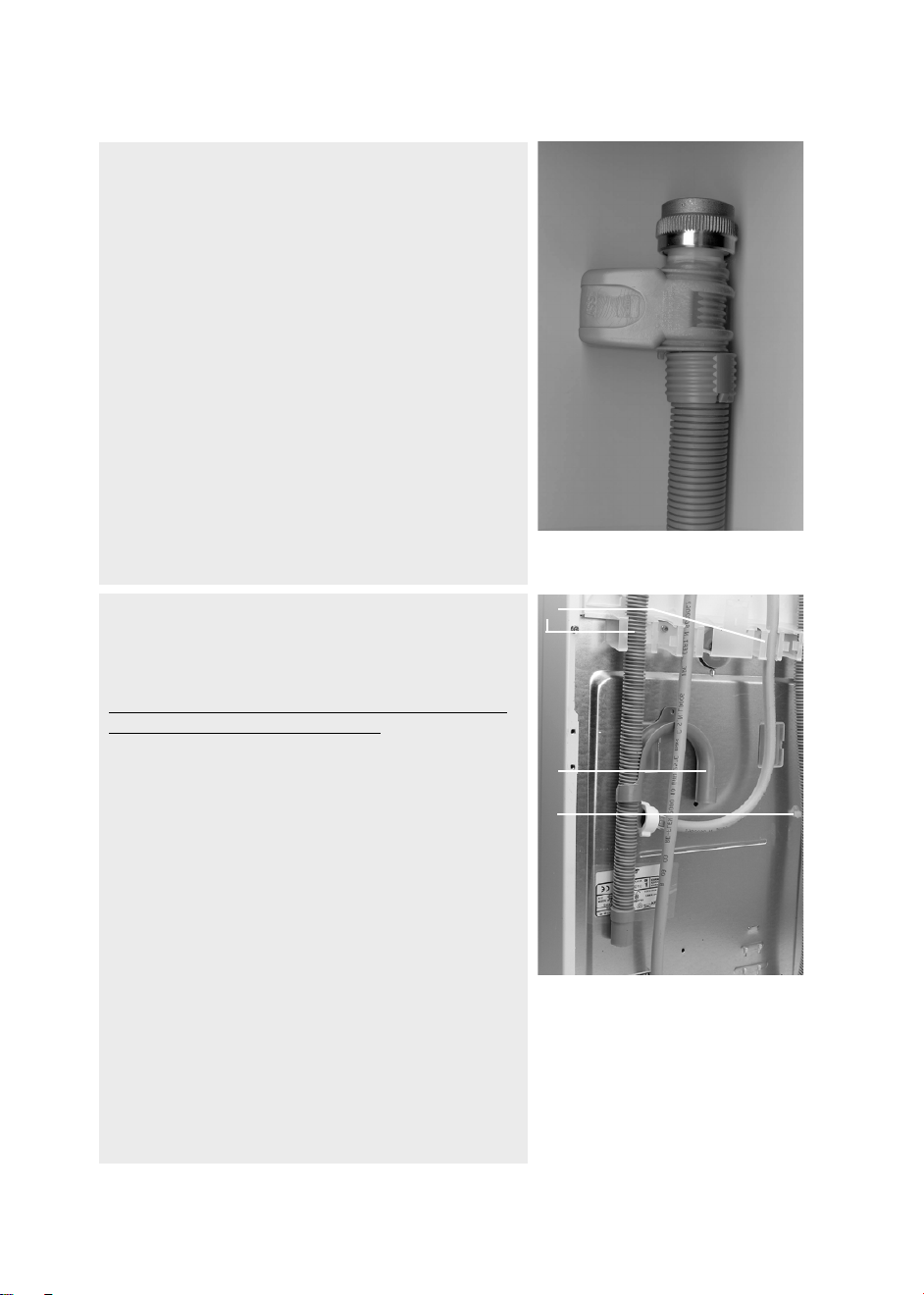

5.Tubo de descarga del agua
Conecte el tubo de descarga al sifón o bien
•
engánchelo al borde de una pileta con el codo en
“U” suministrado (véase “Instalación/conexión
del tubo de descarga”).
Si la lavadora está conectada a un sistema de
•
drenaje incorporado, asegúrese de que incluye
un orificio de ventilación para evitar la toma y
descarga simultánea del agua (efecto sifón).
6.Conexión eléctrica
Las conexiones eléctricas debe realizarlas un
•
técnico cualificado de acuerdo con las
instrucciones del fabricante y en cumplimiento
de la normativa vigente en cuanto a seguridad.
Los datos técnicos (tensión, potencia y fusibles)
•
aparecen en la placa técnica situada en la parte
posterior de la lavadora.
La lavadora sólo debe conectarse a un enchufe
•
con toma de conexión a tierra, de acuerdo con la
normativa vigente. La ley obliga a que la lavadora
tenga conexión a tierra. El fabricante rechaza
toda responsabilidad por daños a la propiedad o
lesiones de personas provocados directa o
indirectamente por el incumplimiento de las
instrucciones suministradas.
No utilice prolongaciones ni adaptadores
•
múltiples.
Antes de realizar algun mantenimiento,
•
desenchufe la lavadora.
Debe asegurarse el acceso a la toma de corriente
•
o a la desconexión de la misma mediante un
interruptor doble en todo momento después de
la instalación.
No utilice la lavadora si ha sufrido daños durante
•
el transporte. Contacte con el Servicio de
asistencia.
Solamente el Servicio de asistencia técnica está
•
autorizado a sustituir el cable de conexión a la red.
La lavadora debe conectarse a una instalación
•
con conexión a tierra, de acuerdo con la
normativa vigente. En especial, aquellas
instaladas en recintos que contengan una ducha o
un baño, deben protegerse mediante un
dispositivo diferencial de corriente residual de al
menos 30 mA. La ley obliga a que la lavadora
disponga de toma a tierra. El fabricante rechaza
toda responsabilidad por daños a la propiedad o
lesiones de personas provocados directa o
indirectamente por el incumplimiento de las
instrucciones arriba indicadas.
La lavadora sólo debe utilizarse en el hogar para
•
sus fines establecidos.
Medidas:
Ancho: 400 mm
Altura: 900 mm
Profundidad:600 mm
E2
PRIMER CICLO DE LAVADO
Se recomienda realizar el primer ciclo de lavado sin ropa. De esta manera se eliminarán los residuos de
agua que puedan quedar después de las pruebas realizadas en fábrica.
Abra el grifo de agua.
1.
Cierre las aletas del tambor.
2.
Vierta una pequeña cantidad de detergente (unos 30 ml) en el compartimento .
3.
Seleccione un programa de lavado rápido (véase la tabla de programas).
4.
Encienda la lavadora pulsando el botón
5.
“Encendido/Apagado”
.
PRECAUCIONES Y RECOMENDACIONES
GENERALES
1.Embalaje
El material de embalaje es 100% reciclable y posee
•
el símbolo de reciclaje . Aténgase a la normativa
local para deshacerse del material de embalaje.
2.Consejos para ahorrar energía
Ahorre energía, agua, detergente y tiempo
•
aplicando el tamaño de carga máximo
recomendado.
No supere la cantidad de detergente indicada en
•
el envase por el fabricante.
El dispositivo Eco Ball es un sistema especial de
•
salida que evita la pérdida de detergente del
interior y su vertido en el entorno.
Use el “Prelavado” sólo para la ropa más sucia. Si
•
no utiliza “Prelavado” para la ropa ligera o
medianamente sucia, ahorrará detergente,
tiempo, agua y energía.
Aplique un quitamanchas o ponga en remojo las
•
manchas antes del lavado para evitar el programa
de lavado en caliente.
Puede ahorrar energía utilizando un programa de
•
lavado 60°C en vez de uno 90°C, o uno de 40°C
en vez de uno de 60°C.
Puede ahorrar energía y tiempo si selecciona una
•
velocidad de centrifugado alta para reducir el
contenido de agua en la ropa antes de aplicar un
programa de secado (para lavadoras con
velocidad de centrifugado ajustable).
3.Desecho del embalaje y de lavadoras
antiguas
Este aparato lleva el marcado CE en conformidad
•
con la Directiva 2002/96/EC del Parlamento
Europeo y del Consejo sobre residuos de
aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita
consecuencias negativas para el medioambiente y
la salud.
El símbolo en el producto
documentos que se incluyen con el producto,
indica que no se puede tratar como residuo
doméstico. Es necesario entregarlo en un punto
o en los
de recogida para reciclar aparatos eléctricos y
electrónicos.
Deséchelo con arreglo a las normas
medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el
tratamiento, recuperación y reciclaje de este
producto, póngase en contacto con el
ayuntamiento, con el servicio de eliminación de
residuos urbanos o la tienda donde adquirió el
producto..
La lavadora está fabricada con materiales
•
reutilizables. Debe desecharse de acuerdo con la
normativa local al respecto.
Antes de ello, corte el cable de alimentación para
•
evitar que se conecte la lavadora a la corriente.
Retire el detergente del compartimiento antes de
•
desechar la lavadora.
4.Dispositivo de seguridad para niños
No permita que los niños jueguen con la lavadora
•
ni que se introduzcan en el tambor.
5.Recomendaciones generales
No deje la lavadora conectada cuando no la
•
utilice. Cierre el grifo.
Antes de limpiar o realizar trabajos de
•
mantenimiento, apague el aparato y
desconéctelo de la red.
Para limpiar la parte exterior de la lavadora,
•
utilice un detergente neutro y un paño húmedo.
No utilice productos abrasivos.
•
No intente abrir la tapa a la fuerza.
•
Si necesita sustituir el cable de conexión puede
•
adquirirlo en el Servicio de Asistencia técnica. El
cable sólo debe cambiarlo un técnico cualificado.
6.Declaración de conformidad CE
Esta lavadora ha sido diseñada, fabricada y
•
distribuida de acuerdo con los requisitos de
seguridad de las normas CE:
Norma sobre bajo voltaje 73/23/EEC
Norma EMC 89/336/EEC
Norma sobre marcas CE 93/68/EEC
E3
DESCRIPCIÓN DE LA LAVADORA
Tapa
1.
Distribuidor del detergente
2.
Aletas del tambor
3.

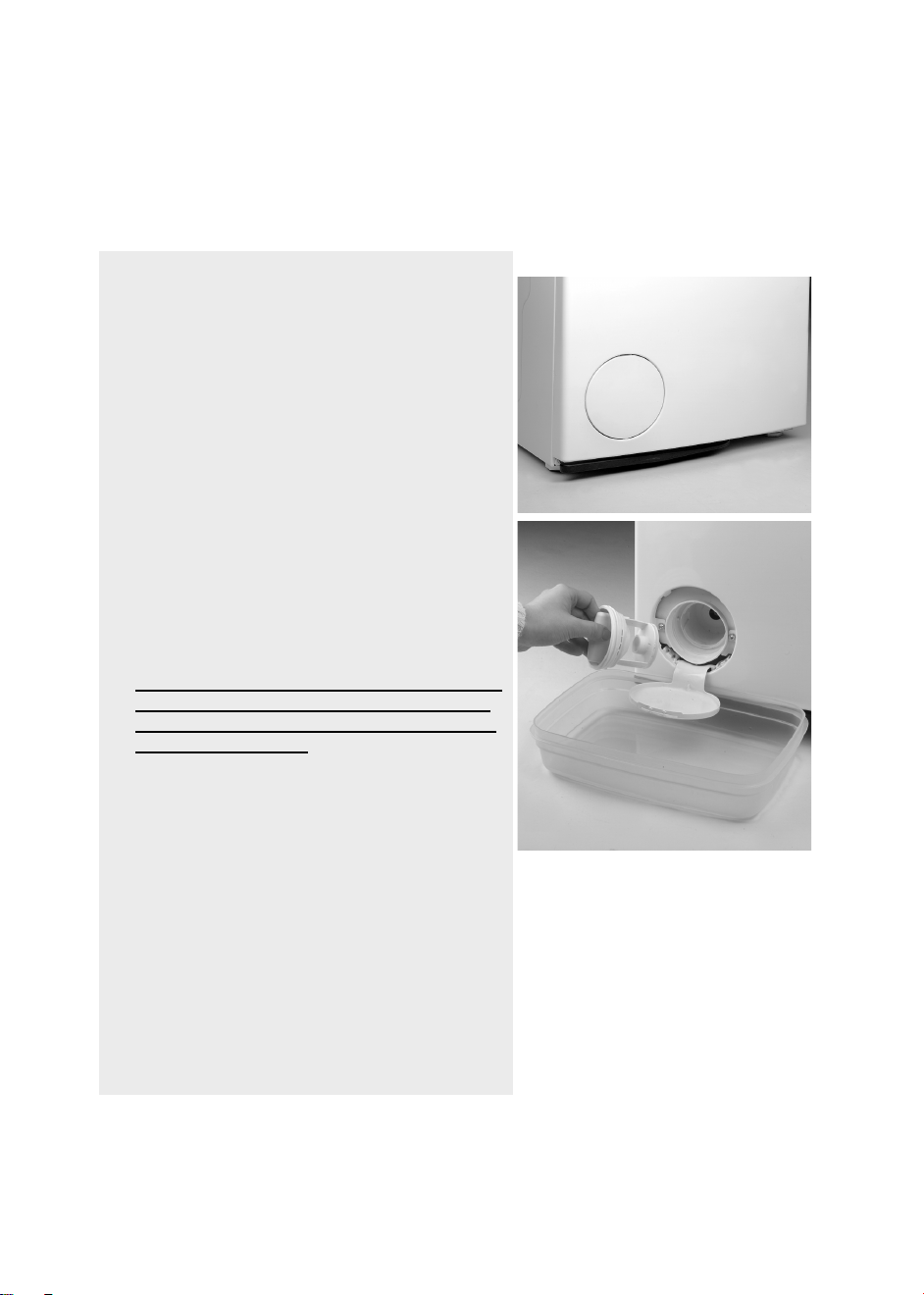

Bomba y filtro de objetos extraños
4.

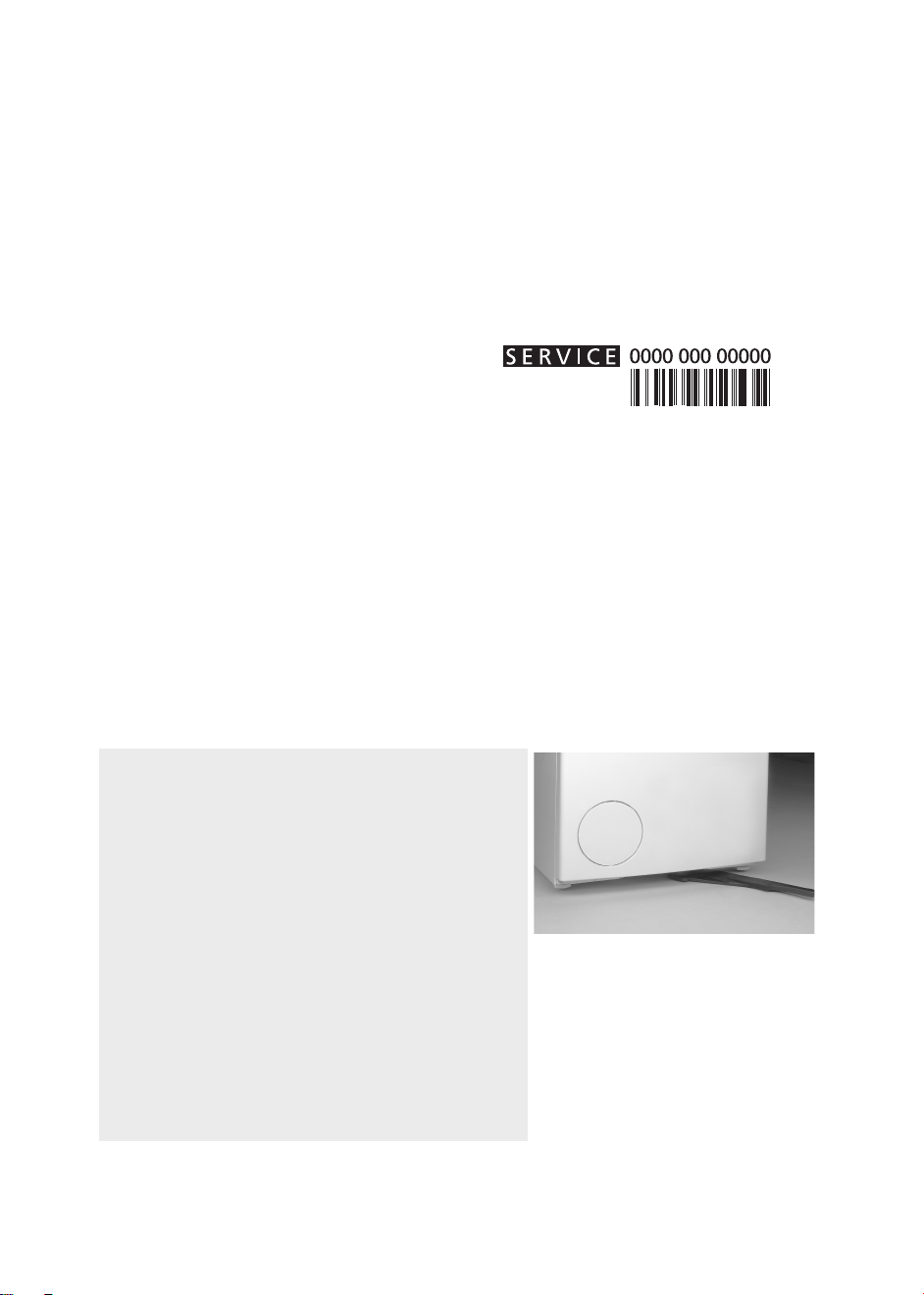

Adhesivo del Servicio de asistencia
5.
(detrás de la tapa del filtro)
Palanca de desplazamiento (según el
6.
modelo)
Para desplazar la lavadora: tire de
•
la palanca ligeramente con la mano
y empújela hasta el tope con el pie.
Patas ajustables
7.
PREPARACIÓN DE LA ROPA
Separación de la ropa
Separe la ropa por
1.
• Tipo de tejido/ símbolo indicado en la etiqueta
Algodón, mezclas, sintéticos, lana, lavado a mano.
• Colores
Separar el color del blanco. Lave por separado las
prendas de color nuevas.
• Tamaño
Lave prendas de distintos tamaños en la misma carga
para mejorar la eficacia de lavado en el tambor.
• Prendas delicadas
Lave las prendas delicadas por separado: utilice
un programa especial para pura lana virgen ,
cortinas y prendas delicadas. Quite siempre las
piezas correderas de las cortinas o lávelas en una
bolsa de algodón. Utilice el programa especial
para ropa de lavado a mano. Lave medias,
cinturones y otros elementos pequeños o con
ganchos (p. ej. sujetadores) en bolsas de algodón
especiales para lavadora o en fundas de almohada
con cremallera.
Vacíe los bolsillos
2.
Las monedas, pasadores y otros objetos similares
pueden dañar el tambor y la cuba de la lavadora.
Cierres
3.
Cierre las cremalleras y abroche los botones o
enganches; ate juntos los cinturones, cintas o
cordones sueltos.
Tratamiento de las manchas
Generalmente, las manchas de leche, sangre,
•
huevo y otras sustancias orgánicas se eliminan en
la fase enzimática del programa.
Para quitar manchas de vino, café, té, hierba y
•
fruta etc. añada un quitamanchas biológico en el
distribuidor del detergente o un
blanqueador con cloro en el compartimiento
correspondiente (dependiendo del modelo).
Las manchas especialmente difíciles deben
•
tratarse antes del lavado.
Cómo teñir y blanquear
Los productos disponibles comercialmente suelen
estar compuestos de un color de tinte, un agente
fijador y sal. Ponga el color, el fijador y la sal
directamente en el tambor vacío. Después,
introduzca la ropa.
Utilice sólo tintes y blanqueadores
•
recomendados para lavadoras.
Siga las instrucciones del fabricante.
•
Los tintes y los blanqueadores pueden manchar
•
las partes de plástico y goma de la lavadora.
Cómo almidonar
Disuelva / diluya el almidón, líquido o en polvo,
•
en 80 - 100 ml de agua. Hágalo fuera de la
lavadora, en un contenedor pequeño. Cargue la
lavadora y cierre las aletas del tambor. Vierta el
almidón diluido en el cajón del suavizante del
compartimiento de detergente. A continuación
cierre la tapa, seleccione el programa “Aclarar y
centrifugar” e inicie la operación.
E4
!
"
%
#
$
Carga de la ropa
Abra la tapa de la máquina.
1.
Abra el tambor presionando la aleta pequeña (2a) o el
2.
pulsador (2b) - según el modelo - y sujetando la aleta
grande. Para la apertura del tambor que se muestra en
, sólo tiene que pulsar el pulsador, sin sujetar la aleta
2c
grande.
Coloque las prendas en el tambor una por una sin
3.
comprimirlas. Realice las cargas aconsejadas en la
“tabla de programas”: La sobrecarga reduce la eficacia
del lavado y favorece la formación de arrugas en la
ropa.
Para cerrar el tambor, vuelva a sujetar ambas puertas
4.
en el centro.
ATENCIÓN: Asegúrese de que las aletas del
tambor estén bien bloqueadas (para el modelo
como se indica en la imagen 2c: el botón debe
sobresalir del borde de la aleta de la puerta
grande)
1
2a
E5
2b
2c
3
DETERGENTES Y ADITIVOS
Elección de detergente y aditivos adecuados
El tipo de detergente depende de:
tipo de tejido (algodón, sintéticos, delicados, lana).
•
•
•
•
Notas:
Los restos de detergente en los tejidos oscuros se
deben a los componentes insolubles de los
detergentes contenidos en los productos
modernos sin fosfatos. Si observa este problema,
sacuda o cepille las prendas afectadas o utilice un
detergente líquido.
Guarde el detergente y los aditivos en un sitio
seguro y seco, fuera del alcance de los niños.
Utilice sólo detergentes y aditivos fabricados
específicamente para lavadoras automáticas de uso
doméstico.
Utilice descalcificadores, tintes y blanqueadores
específicos para lavadoras. Los descalcificadores
pueden tener componentes que pueden dañar la
lavadora.
No utilice disolventes (trementina, bencina, etc.).
No lave a máquina telas que hayan sido tratadas con
líquidos disolventes o inflamables.
usar sólo detergentes especiales para lana.
Nota:
el color;
la temperatura de lavado;
el grado y tipo de suciedad.
TABLA DE DUREZA DEL AGUA
CATEGORÍA DE
DUREZA DEL
AGUA
1
2
3
4
CARACTERÍSTICAS GRADOS
blanda
mediana
dura
muy dura
Cantidad de detergente
Siga las instrucciones que figuran en el envase del
detergente sobre:
el grado y tipo de suciedad;
•
la cantidad de ropa a lavar;
•
con plena carga: siga las instrucciones del
-
fabricante del detergente;
a media carga: 3/4 de la cantidad usada a plena
-
carga;
con carga mínima (alrededor de 1 kg): la mitad
-
de la cantidad usada a plena carga;
la dureza del agua en su zona (pida información a
•
la compañía del agua): con agua blanda se
requiere menos detergente que con agua dura.
Notas:
El exceso de detergente puede producir excesiva
espuma y reducir la eficacia del lavado.
Si la lavadora detecta demasiada espuma, puede
impedir el centrifugado.
La cantidad insuficiente de detergente puede causar:
que la ropa salga gris, que se formen depósitos en el
tambor, en el tubo y en el calentador.
Si utiliza suavizantes concentrados, añada agua al
distribuidor del detergente hasta la marca de nivel
.
“MAX”
Para evitar problemas de dosificación cuando se
emplean detergentes líquidos y en polvo muy
concentrados, utilice el dosificador que se adjunta
con el detergente y colóquelo en el tambor.
ALEMANES
°dH
0-7
7-14
14-21
más de 21
GRADOS
FRANCESES
°fH
0-12
12-25
25-37
más de 37
GRADOS
INGLESES
°eH
0-9
9-17
17-26
más de 26
Introducción del detergente y de los aditivos
El distribuidor tiene tres o cuatro compartimientos dependiendo del
modelo.
Vierta el detergente:
Detergente en polvo para prelavado y lavado principal
•
Detergente en polvo para lavado principal sin prelavado
•
Con suavizantes y aprestos, no supere la marca
•
Con blanqueador de cloro, no supere la marca
•
(sólo en modelo de cuatro compartimientos)
Quitamanchas
•
Descalcificadores (dureza del agua 4)
•
Almidón (disuelto en agua)
•
Debe procurarse no sobrepasar la marca de nivel máximo
No utilice detergentes líquidos en programas con prelavado.
En el caso de programas sin prelavado y con temperaturas desde frío
hasta 40° C, se recomienda usar detergentes líquidos para evitar la
presencia de residuos blanquecinos en la ropa.
“MAX”
“MAX”
E6
.
.
“MAX”
.
SELECCIÓN DE PROGRAMAS
Preparación del ciclo de lavado
Cargue la lavadora, cierre las aletas del tambor y compruebe que estén bien cerradas.
1.
Agregue el detergente y los aditivos en el compartimento sin sobrepasar la marca
2.
“Detergentes y aditivos”.
Gire el
3.
4.
5.
6.
selector de programas
Sitúe el selector de temperatura (si el modelo cuenta con él) en la temperatura adecuada.
Gire el mando selector de velocidad de centrifugado (si el modelo cuenta con él) a la velocidad de
centrifugado adecuada. Si selecciona la velocidad de centrifugado “0”, el centrifugado final se cancela
pero no los centrifugados intermedios. El programa termina con un ciclo de descarga de agua.
Seleccione las opciones adecuadas de acuerdo con la tabla de programas.
hasta que indique el programa deseado.
Inicio del programa
Encienda la lavadora: se enciende el indicador.
: Si se produce una interrupción de energía eléctrica o si se desconecta el aparat o durante el ciclo,
Nota
el programa se reiniciará en el punto en el que se interrumpió.
Fin del ciclo de lavado
El selector de programas está en la posición de Parada.
•
Apague la lavadora.
1.
Cancele las opciones.
2.
Cierre el grifo.
3.
Espere a que la puerta se desbloquee (1 minuto, aprox.).
4.
Abra la tapa y las aletas del tambor y descargue la máquina.
5.
Cambio de programa durante el ciclo de lavado
Apague la lavadora.
1.
Seleccione el programa nuevo.
2.
Inicie el programa encendiendo el aparato.
3.
Pausa/interrupción de un programa
Si desea interrumpir el programa durante un tiempo para reanudarlo después:
Apague la lavadora.
1.
Después de la pausa, vuelva a encender la lavadora.
2.
Cancelación de programa
Apague la lavadora.
1.
Coloque el selector de programas en “Descarga”.
2.
Vuelva a encender la lavadora para iniciar el programa de “Descarga”.
3.
“MAX”
. Consulte
E7
LIMPIEZA DEL FILTRO DE OBJETOS
EXTRAÑOS
La lavadora está equipada con una bomba de autolimpieza.
El filtro de objetos extraños intercepta botones, monedas,
broches, etc. que hayan quedado en la ropa.
Desenchufe la lavadora.
1.
Abra la tapa del filtro de objetos extraños con una
2.
moneda.
Coloque un cubo debajo del filtro.
3.
Haga girar el filtro de objetos extraños lentamente, en
4.
sentido inverso al de las agujas del reloj, hasta que la
manija quede situado en posición vertical; no lo retire
aún.
Espere a que toda el agua haya caído en el recipiente.
5.
A continuación desenrosque el filtro por completo y
6.
extráigalo.
Retire los cuerpos extraños que hayan quedado en el
7.
filtro.
Asegúrese de que el rotor de la bomba (dentro del
8.
compartimiento, detrás del filtro) no esté obstruido.
9. Vuelva a introducir el filtro de objetos extraños y
enrósquelo en el sentido de las agujas del reloj
hasta el tope (hasta que la manija se encuentre
en posición horizontal).
Vierta 0,5 litros de agua en el tambor de la lavadora y
10.
compruebe si el filtro pierde agua.
Cierre la cubierta del filtro de objetos extraños.
11.
Vuelva a conectar la lavadora.
12.
Compruebe el filtro si la lavadora no desagua
correctamente o si no ejecuta los ciclos de centrifugado.
El aparato tiene un dispositivo de seguridad que detiene la
lavadora antes de cada llenado si el agua no ha sido
descargada por completo de la cuba en la fase anterior del
programa de lavado.
Compruebe el filtro regularmente, dos o tres veces al año,
y límpielo si es necesario.
IMPORTANTE:
compruebe que el agua se haya enfriado.
Antes de efectuar el vaciado del filtro,
E8

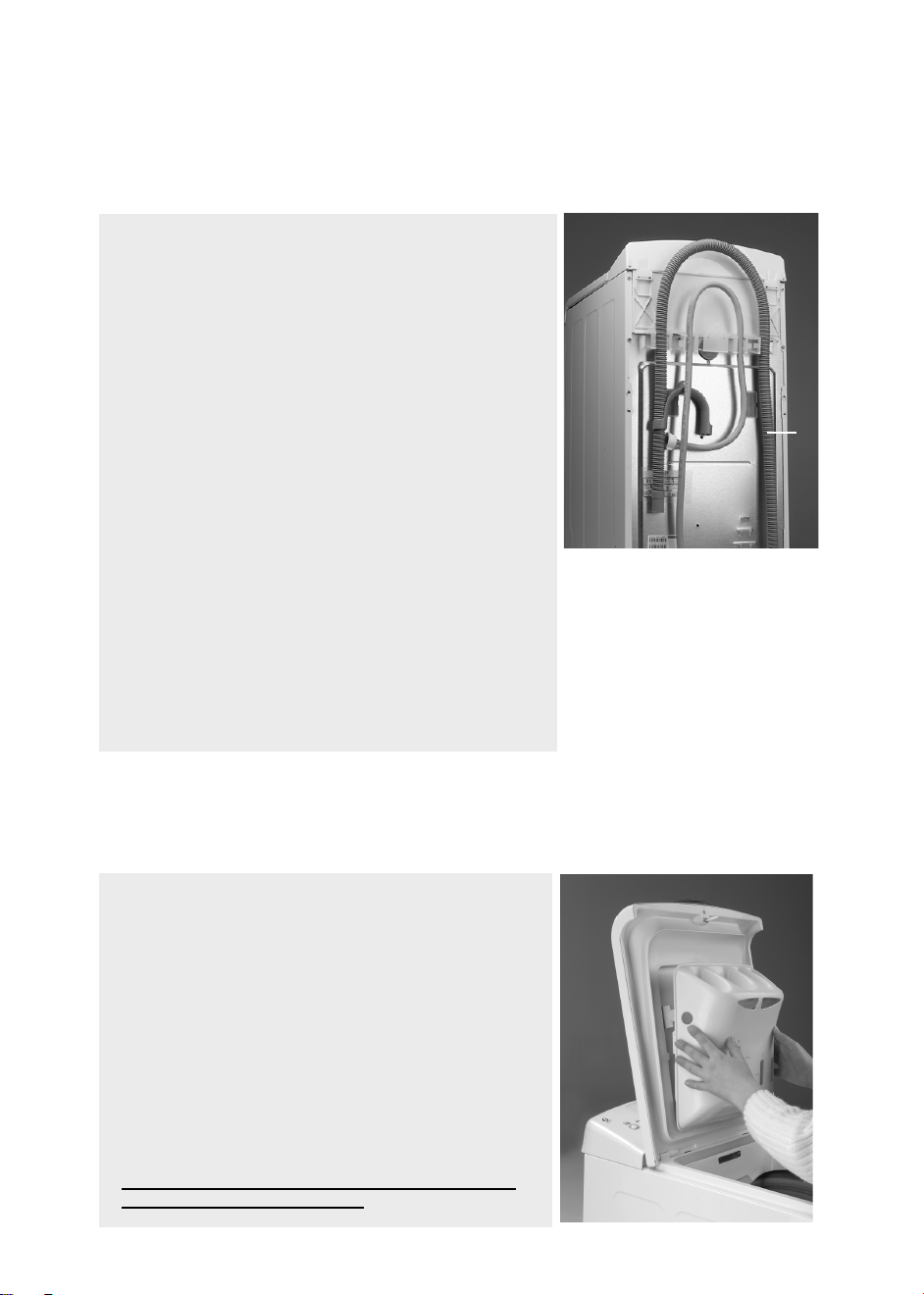

CÓMO DESCARGAR EL AGUA RESIDUAL
A
¿Cuándo se debe descargar el agua residual (problema de
drenaje)?
Para el transporte de la máquina.
•
Si el aparato se instala en una habitación donde puedan
•
alcanzarse temperaturas bajo cero. Se aconseja descargar el
agua residual de la máquina al final de cada lavado.
Apague la máquina de lavar y desenchúfela.
1.
Cierre el grifo, desconecte el tubo de alimentación de agua de
2.
la máquina y deje que el agua descargue en un recipiente.
Abra el filtro de objetos extraños, deje que el agua descargue a
3.
un pequeño recipiente poco profundo y cierre el filtro.
Suelte el tubo de descarga de agua y abra el mecanismo de
4.
sujeción situado en la parte posterior del aparato (véase la
flecha A).
Descargue el agua residual en un recipiente poco profundo.
5.
Espere hasta que se vacíe completamente.
6.
Vuelva a montar el tubo de descarga en la sujeción y sobre el
7.
codo en U.
Vuelva a conectar el tubo de alimentación de agua y el enchufe.
8.
Importante:
Tras descargar el agua residual, atornille manualmente el tubo
•
de alimentación de agua de la máquina. Controle la
estanqueidad de las conexiones del aparato abriendo
completamente el grifo.
MANTENIMIENTO Y LIMPIEZA
Distribuidor del detergente
Empuje hacia adentro los botones situados a ambos lados del
1.
distribuidor.
Tire del distribuidor y extráigalo.
2.
Es probable que contenga un poco de agua. Se recomienda
mantener el distribuidor en posición vertical.
Lave el distribuidor con agua corriente.
3.
También puede extraer las cubiertas de sifón para limpieza.
Vuelva a colocar las cubiertas de sifón en el distribuidor (s i las
4.
retiró).
Compruebe que encajan correctamente en su sitio.
Vuelva a colocar el distribuidor situando las molduras
5.
inferiores en los orificios de la tapa y girando hasta que los dos
botones superiores se bloqueen.
Nota: compruebe que el distribuidor de detergente
quede instalado correctamente.
E9
Filtro del tubo de alimentación de agua
A
7
4
3
4
Compruebe y limpie periódicamente (al menos dos o tres
veces al año).
Desenchufe la lav adora.
1.
Cierre el grifo.
2.
Desenrosque el tubo de alimentación del grifo.
3.
Limpie cuidadosamente el filtro situado en el extremo del
4.
tubo, sin montarlo, por ejemplo con un cepillo dental.
: En las máquinas equipadas con tubo tipo “A”, éste no
Nota
debe sumergirse en agua.
Enrosque manualmente el tubo flexible en el grifo. No utilice
5.
alicates (riesgo de aplastar la unión).
6. Abra el grifo y verifique la estanqueidad de las conexiones.
Vuelva a enchufar la lavadora.
7.
Recuperación de un objeto caído entre el tambor y
la cuba
Si un objeto cae accidentalmente entre el tambor y la cuba,
puede recuperarlo mediante una de las hojas de tambor extraíbles:
Desenchufe la lav adora.
1.
Extraiga la ropa del tambor.
2.
Cierre las aletas del tambor y gírelo media vuelta.
3.
Con un destornillador, presione en el extremo de plástico al
4.
tiempo que desplaza la hoja de izquierda a derecha.
Caerá dentro del tambor.
5.
Abra el tambor: puede recuperar el objeto a través del
6.
orificio del tambor.
Vuelva a colocar la hoja del tambor:
7.
Sitúe el extremo de plástico sobre el orificio del lado derecho
del tambor.
Desplace la hoja plástica de derecha a izquierda hasta que
8.
encaje.
Cierre otra vez las aletas del tambor, gírelo media vuelta y
9.
compruebe la colocación de la hoja en todos sus puntos de
anclaje.
Vuelva a enchufar la lavadora.
10.
E10
Exterior de la lavadora y panel de mandos
Limpie con un paño suave humedecido.
•
Si es necesario, puede aplicarse un limpiador de
•
uso doméstico (no utilice productos abrasivos ni
agresivos).
Junta de la tapa
Límpiela ocasionalmente con un paño húmedo.
•
Tubo(s) de alimentación de agua
Compruebe periódicamente si el tubo tiene grietas
•
o pierde flexibilidad. Reemplácelo si es necesario.
GUÍA PARA LA LOCALIZACIÓN DE AVERÍAS
La lavadora posee unas funciones de seguridad
automáticas que reconocen e indican
inmediatamente los posibles fallos y permiten
tomar las medidas oportunas.
A menudo se trata de pequeños inconvenientes que
pueden resolverse fácilmente.
Por ejemplo:
*La lavadora no funciona y no se ilumina
ningún indicador.
Compruebe si:
la lavadora está enchufada.
•
la toma de corriente funciona
•
(compruébela con una lámpara de mesa o algo
similar).
*La lavadora no arranca, pero el piloto
está encendido.
Compruebe si:
la tapa de la lavadora está bien cerrada. Ábrala y
•
vuelva a cerrarla.
se ha seleccionado un programa.
•
el grifo de agua está abierto.
•
*La lavadora se detiene durante el
programa.
Compruebe si:
se ha presionado el botón “Parada con cuba llena”:
•
ponga fin a esta opción pulsando otra vez el botón.
el grifo de agua está abierto.
•
la bomba/el filtro de objetos extraños está
•
bloqueado (véase “Limpieza del filtro de objetos
extraños”).
es posible que esté activada la Contención de
•
agua (véase “Fallo de Contención de agua”).
*Insuficiencia o falta de suministro de agua.
Apague el aparato y desenchúfelo.
Compruebe si:
El grifo de agua está completamente abierto y la
•
presión del suministro de agua es suficiente.
el tubo de toma de agua está doblado.
•
el filtro de malla del tubo de alimentación de agua
•
está bloqueado (véase “Mantenimiento y limpieza”).
el agua del tubo de alimentación está congelada.
•
la máquina cuenta con un tubo de seguridad y la
•
válvula de seguridad está abierta (indicador rojo
en la ventana de inspección de la válvula de
seguridad). En este caso, cámbielo por un tubo
de seguridad nuevo.
Vuelva a conectar la lavadora.
Encienda la lavadora para retomar el programa
(no añada detergente para este programa ).
*La lavadora no descarga el agua.
Apague el aparato y desenchúfelo.
Compruebe si:
se ha presionado el botón “Parada con cuba
•
llena”. Ponga fin a esta opción.
el tubo de alimentación está doblado
•
(véase “Instalación”).
el rotor de la bomba esta obstruido
•
(véase “Limpieza del filtro de objetos extraños”).
el agua del tubo de alimentación está congelada.
•
Si hay restos de agua en el tambor, puede
descargarla siguiendo las instrucciones del capítulo
“Descarga del agua residual”.
IMPORTANTE:
espere a que enfríe.
Vuelva a conectar la lavadora.
Encienda la lavadora para retomar el programa (no
añada detergente para este programa).
Si el fallo permanece, póngase en contacto con el
Servicio de asistencia (véase “Servicio de
asistencia”)
Antes de descargar el agua,
*Al final del lavado quedan restos de
detergente y aditivos en el distribuidor
de detergente.
Compruebe si:
el distribuidor de detergente está bien instalad o y
•
no se encuentra bloqueado
(véase “Mantenimiento y limpieza”).
el filtro de objetos extraños del tubo de
•
alimentación de agua no está bloqueado
(véase “Mantenimiento y limpieza”).
*La lavadora vibra durante el ciclo de
centrifugado.
Compruebe si:
la lavadora está nivelada y las patas están
•
ajustadas (véase “Instrucciones para la
instalación”).
se ha retirado el soporte para transporte. Antes
•
de utilizar la lavadora, es NECESARIO retirar el
soporte de transporte (véase “Instalación”).
E11
*Al final del programa la ropa no queda
bien centrifugada.
La lavadora cuenta con un sistema de
Nota:
detección y corrección de desequilibrio. Cuando se
lava una sola prenda grande (como un toallón) es
posible que este sistema reduzca automáticamente
la velocidad de centrifugado o lo interrumpa para
proteger la lavadora si, tras intentar iniciar el ciclo,
detecta una carga demasiado desequilibrada.
La formación excesiva de espuma
también puede impedir el centrifugad o.
Compruebe si:
el rotor de la bomba esta obstruido (véase
•
“Limpieza del filtro de objetos extraños”).
si la ropa está excesivamente húmeda al final del
•
programa: puede añadir otras prendas y repetir
el ciclo de centrifugado.
se observa espuma en el lavado: repita el ciclo de
•
enjuaque-centrifugado para eliminar el exceso de
detergente.
Fallo de Contención de agua
(según modelo).
(La bomba funciona).
El fallo “Agua Stop” puede haber sido
activado por:
exceso de espuma.
•
una pérdida en el tubo de carga o en la lavadora.
•
Apague el aparato, desenchúfelo y cierre el grifo de
agua.
Incline con cuidado la lavadora hacia adelante para
permitir la salida del agua de la bandeja inferior.
Vuelva a conectar la lavadora.
Abra el grifo del agua (si entra agua estando la
lavadora apagada, cierre el grifo de agua y consulte
al Servicio de asistencia).
Vuelva a seleccionar el programa adecuado, añada
detergente si es necesario, y encienda el aparato
para reiniciar el programa.
Si el fallo se reproduce, póngase en contacto con el
Servicio posventa (véase “Servicio posventa”).
E12
SERVICIO DE ASISTENCIA
Antes de llamar al Servicio de Asistencia:
Compruebe si es posible resolver el problema si n
1.
ayuda (consulte “Guía para la localización de
averías”).
Vuelva a activar el programa para ver si el
2.
inconveniente ha desaparecido.
Si el resultado es negativo, llame al Servicio de
3.
asistencia.
Comunique:
•
•
•
El adhesivo del Servicio de asistencia está
fijado en la tapa del filtro de objetos
extraños o en la parte posterior de la
máquina.
•
•
TRANSPORTE Y MANEJO
Desenchufe la lavadora.
1.
Cierre el grifo.
2.
Desmonte los tubos de alimentación y descarga del agua.
3.
Elimine toda el agua de los tubos y del aparato (véase
4.
“Descarga del agua residual”).
Espere a que el agua se enfríe para evitar accidentes.
Para facilitar el desplazamiento de la máquina, tire
5.
ligeramente de la palanca situada en la parte inferior
delantera (opcional en algunos modelos) con la mano y
empújela hasta el tope con el pie. A continuación vuelva a
empujar la palanca para colocarla en la posición estable
original.
Vuelva a colocar el soporte para transporte.
6.
Transporte la lavadora en posición vertical.
7.
IMPORTANTE:
retirada hacia el exterior.
No utilice la lavadora con la palanca
La naturaleza del problema.
El modelo exacto de lavadora.
El número de Asistencia (está indicado después
de la palabra SERVICE).
Su dirección completa.
Su número de teléfono y prefijo local.
En primer lugar debe contactar al Servicio
posventa del distribuidor a quien adquirió la
máquina.
E13
INSTALACIÓN
Extracción del soporte para transporte
La lavadora está equipada con un soporte para transporte
que evita posibles daños durante el desplazamiento.
Antes de utilizar la lavadora, es NECESARIO retirar el
soporte de transporte.
Desatornille los dos tornillos A y los cuatro tornillos B con
1.
un destornillador de punta plana o con una llave hexagonal
Nº 8.
Quite el soporte para transporte.
2.
Vuelva a colocar los cuatro tornillos externos B en la
3.
máquina y apriételos.
Retire los dos sellos C del soporte de manguera y fíjelos a
4.
las aberturas de la máquina D.
Nota: no olvide volver a colocar y apretar los cuatro
tornillos externos.
A
D
B
1
1
1
E14
2
C
4
D
4
Ajuste de patas
Instale el aparato en una superficie nivelada, cerca de las
conexiones eléctrica, de agua y de desagüe.
Si la superficie es desigual, ajuste las patas (no introduzca
trozos de madera, cartón, etc. bajo las patas):
Afloje la contratuerca con la llave suministrada.
1.
Ajuste la altura de la pata manualmente.
2.
Vuelva a apretar la contratuerca haciéndola girar en
3.
sentido opuesto al de las agujas del reloj.
Compruebe que las patas se asienten correctamente
en el suelo y que la lavadora esté perfectamente
nivelada y estable (utilice un nivel con burbuja).
El aparato puede instalarse en una zona de 40 cm de ancho
por 63 cm de fondo.
si instala la máquina sobre una moqueta gruesa, ajuste
Nota:
las patas para asegurar que haya espacio suficiente para la
circulación de aire bajo la máquina.
Conexión del tubo de toma de agua.
Teniendo cuidado, enrosque a mano el tubo de
1.
alimentación al grifo.
Compruebe que el tubo no presente dobleces.
2.
Controle la estanqueidad de las conexiones del aparato
3.
abriendo el grifo por completo.
Si la longitud del tubo flexible fuera insuficiente, sustitúyalo
por uno de longitud adecuada resistente a la presión
(mínimo 1000 kPa, homologado según la norma EN 50084).
Compruebe periódicamente si el tubo ti ene grietas o pierde
flexibilidad. Reemplácelo si es necesario.
Es posible conectar la lavadora sin
dispositivo de bloqueo del retorno de agua.
E15
A
Sistema de contención de agua contra
anegamientos
(según modelo)
Enrosque el tubo de alimentación en el grifo. Abra
•
completamente el grifo del agua para verificar la
estanqueidad de las conexiones.
¡La lavadora no debe conectarse al grifo mezclador de un
•
calentador de agua no presurizado!
El tubo flexible de alimentación de agua y la caja de plástico
•
de la conexión contienen (según el modelo) componentes
eléctricos: no corte el tubo flexible ni sumerja la caja de
plástico en agua.
Si el tubo flexible está dañado, desconecte el aparato de la
•
red eléctrica de inmediato, cierre el grifo y sustituya el
tubo.
Si el tubo es demasiado corto, sustitúyalo por un tubo de
“Contención de agua” de 3 m (solicítelo al Servicio de
asistencia o a su proveedor). Esta operación debe ser
efectuada exclusivamente por un técnico cualificado.
Conexión del tubo de descarga
Suelte el tubo de descarga de las conexiones a izquierda y
1.
derecha, vea la flecha A en la figura.
Importante:
NO suelte la conexión del tubo de descarga del lado
derecho, vea la flecha B en la figura.
existe riesgo de filtraciones y quemaduras con agua caliente.
Fije el codo en “U” (C) al extremo libre del tubo de
2.
descarga.
Conecte el tubo flexible de descarga al sifón o bien
3.
engánchelo al borde de un fregadero con el codo en “U”.
Los lavamanos pequeños no son adecuados.
El borde del fregadero no debe estar a una altura de más
de 100 cm desde el suelo.
De lo contrario,
C
B
Si fuera necesario utilizar una prolongación, em plee un tu bo
flexible del mismo tamaño y apriete los puntos de conexión
con abrazaderas.
Longitud máxima del tubo de descarga: 2,50 m.
Altura de descarga máxima (codo en “U”): 100 cm.
Altura de descarga mínima: 55 cm.
Importante:
Cerciórese de que no existan dobleces ni estrangulamientos en
el tubo de descarga y de que no se caiga durante el
funcionamiento de la lavadora.
E16
Loading...
