MANUALE D’USO
Page 2
Sommario
1. Avvertenze per la sicurezza e l’uso__________________________4
2. Installazione e posa in opera ______________________________7
3. Descrizione dei comandi_________________________________10
4. Istruzioni d'uso ________________________________________16
5. Pulizia e manutenzione__________________________________ 27
6. Rimedi alle anomalie di funzionamento _____________________31
Vi ringraziamo per avere scelto questo nostro prodotto.
Consigliamo di leggere attentamente tutte le istruzioni contenute in
questo manuale per conoscere le condizioni più idonee per un corretto e
sicuro utilizzo della vostra lavastoviglie.
I singoli paragrafi sono proposti in modo da giungere passo dopo passo
a conoscere tutte le funzionalità dell'apparecchio, i testi sono facilmente
comprensibili e corredati da immagini dettagliate.
Vengono dati utili consigli per l’utilizzo di cestelli, irroratori, contenitori,
filtri, programmi di lavaggio e la corretta impostazione dei comandi.
I consigli di pulizia qui indicati consentiranno di mantenere inalterate nel
tempo le prestazioni della vostra lavastoviglie.
Questo manuale, di facile consultazione, vi consentirà di soddisfare tutte
le domande che potranno sorgere in merito all'utilizzo della lavastoviglie.
ISTRUZIONI PER L’INSTALLATORE: sono destinate al tecnico
qualificato che deve eseguire l'installazione, la messa in servizio ed il
collaudo dell’apparecchio.
ISTRUZIONI PER L’UTENTE: indicano i consigli d’uso, la descrizione
dei comandi e le corrette operazioni di pulizia e manutenzione
dell’apparecchio.
Page 3
Avvertenze
1. Avvertenze per la sicurezza e l’uso
QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE
DELL’APPARECCHIO: OCCORRE CONSERVARLO SEMPRE INTEGRO
UNITAMENTE ALL'APPARECCHIO. PRIMA DELL'UTILIZZO CONSIGLIAMO
UNA ATTENTA LETTURA DI TUTTE LE INDICAZIONI CONTENUTE IN
QUESTO MANUALE. L'INSTALLAZIONE DOVRÀ ESSERE ESEGUITA DA
PERSONALE QUALIFICATO E NEL RISPETTO DELLE NORME VIGENTI.
QUESTO APPARECCHIO È PREVISTO PER UN IMPIEGO DI TIPO
DOMESTICO, ED È CONFORME ALLE
(COMPRESA 92/31)
PREVENZIONE ED ELIMINAZIONE DEI RADIODISTURBI. L'APPARECCHIO È
COSTRUITO PER SVOLGERE LA SEGUENTE FUNZIONE:
ASCIUGATURA DI STOVIGLIE
IMPROPRIO.
UTILIZZI DIVERSI DA QUELLI INDICATI
LA TARGA DI IDENTIFICAZIONE, CON I DATI TECNICI, IL NUMERO DI
MATRICOLA E LA MARCATURA È VISIBILMENTE POSIZIONATA SUL BORDO
INTERNO DELLO SPORTELLO.
DELLO SPORTELLO NON DEVE MAI ESSERE RIMOSSA
ATTUALMENTE IN VIGORE, COMPRESA LA
; OGNI ALTRO USO VA CONSIDERATO
IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER
LA TARGHETTA SUL BORDO INTERNO
DIRETTIVE 72/23 CEE, 89/336
LAVAGGIO E
.
.
NON LASCIARE I RESIDUI DELL'IMBALLO INCUSTODITI NELL'AMBIENTE
DOMESTICO. SEPARARE I VARI MATERIALI DI SCARTO PROVENIENTI
DALL’IMBALLO E CONSEGNARLI AL PIÙ VICINO CENTRO DI RACCOLTA
DIFFERENZIATA.
E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITÀ
PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.
IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' PER EVENTUALI
DANNI A PERSONE O COSE DERIVANTI DAL MANCATO COLLEGAMENTO
O DA COLLEGAMENTO DIFETTOSO DELLA LINEA DI TERRA.
QUALORA L’APPARECCHIO VENISSE INSTALLATO SU PAVIMENTI
RICOPERTI, OCCORRE PRESTARE ATTENZIONE CHE LE APERTURE
NELLA PARTE INFERIORE NON SIANO OSTRUITE.
AL TERMINE DI OGNI UTILIZZO, SPEGNERE LA LAVASTOVIGLIE PER
EVITARE DISPERSIONE DI ENERGIA ELETTRICA.
Page 4
Avvertenze
L'APPARECCHIO DISMESSO DEVE ESSERE RESO INUTILIZZABILE.
TAGLIARE IL CAVO DI ALIMENTAZIONE DOPO AVER STACCATO LA SPINA
DALLA PRESA DI CORRENTE. RENDERE INNOCUE QUELLE PARTI CHE
POSSONO COSTITUIRE PERICOLO PER I BAMBINI (SERRATURE, PORTE,
ECC.).
QUESTO APPARECCHIO È CONTRASSEGNATO IN CONFORMITÀ ALLA
DIRETTIVA EUROPEA 2002/96/EC
EQUIPMENT (
ASSICURANDOSI CHE QUESTO PRODOTTO SIA SMALTITO IN MODO
CORRETTO, L'UTENTE CONTRIBUISCE A PREVENIRE LE POTENZIALI
CONSEGUENZE NEGATIVE PER L'AMBIENTE E LA SALUTE.
WEEE
).
, WASTE ELECTRICAL AND ELECTRONIC
IL SIMBOLO
ACCOMPAGNAMENTO INDICA CHE QUESTO PRODOTTO NON DEVE
ESSERE TRATTATO COME RIFIUTO DOMESTICO MA DEVE ESSERE
CONSEGNATO PRESSO L'IDONEO PUNTO DI RACCOLTA PER IL
RICICLAGGIO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE.
DISFARSENE SEGUENDO LE NORMATIVE LOCALI PER LO SMALTIMENTO
DEI RIFIUTI. PER ULTERIORI INFORMAZIONI SUL TRATTAMENTO,
RECUPERO E RICICLAGGIO DI QUESTO PRODOTTO, CONTATTARE
L'IDONEO UFFICIO LOCALE, IL SERVIZIO DI RACCOLTA DEI RIFIUTI
DOMESTICI O IL NEGOZIO PRESSO IL QUALE IL PRODOTTO È STATO
ACQUISTATO.
IN CASO DI FUNZIONAMENTO ANOMALO DISINSERIRE LA LAVASTOVIGLIE
DALLA RETE ELETTRICA E CHIUDERE IL RUBINETTO DELL'ACQUA.
NON UTILIZZARE APPARECCHI DANNEGGIATI DAL TRASPORTO! IN CASO
DI DUBBIO CONSULTARE IL PROPRIO RIVENDITORE. L'APPARECCHIO VA
INSTALLATO E COLLEGATO IN BASE ALLE ISTRUZIONI FORNITE DAL
COSTRUTTORE O DA PERSONALE QUALIFICATO.
L’APPARECCHIO È DESTINATO ALL’USO DA PARTE DI PERSONE
ADULTE
OGGETTO DI GIOCO. TENERE LONTANI I BAMBINI DAI DETERSIVI E DALLO
SPORTELLO DI LAVAGGIO APERTO. I MATERIALI COMPONENTI L'IMBALLO
(SACCHETTI IN PLASTICA, POLISTIROLO, PROFILATI METALLICI, ECC.)
NON DEVONO ESSERE LASCIATI ALLA PORTATA DEI BAMBINI.
TENERE LONTANO I BAMBINI DALLA LAVASTOVIGLIE APERTA;
NELL’APPARECCHIO POTREBBERO ESSERVI RESIDUI DI DETERSIVO CHE
POSSONO CAUSARE DANNI IRREPARABILI AGLI OCCHI, ALLA BOCCA ED
ALLA GOLA, PROVOCANDO ANCHE LA MORTE PER SOFFOCAMENTO.
. NON PERMETTERE AI BAMBINI DI AVVICINARVISI O DI FARNE
SUL PRODOTTO O SULLA DOCUMENTAZIONE DI
NON INTRODURRE SOLVENTI COME ALCOL O TREMENTINA CHE
POTREBBERO PROVOCARE L’ESPLOSIONE.
NON INTRODURRE STOVIGLIE SPORCHE DI CENERE, CERA, VERNICI.
Page 5
Avvertenze
APPOGGIARSI O SEDERSI SULLA PORTA APERTA DELLA LAVASTOVIGLIE
PUÒ CAUSARNE IL RIBALTAMENTO, CON CONSEGUENTE PERICOLO PER
LE PERSONE.
NON LASCIARE LA PORTA DELLA LAVASTOVIGLIE APERTA IN QUANTO VI
SI POTREBBE INCIAMPARE.
NON BERE L'ACQUA RESIDUA EVENTUALMENTE PRESENTE NELLE
STOVIGLIE O NELLA LAVASTOVIGLIE AL TERMINE DEL PROGRAMMA DI
LAVAGGIO E PRIMA DELL'ASCIUGATURA.
I COLTELLI E GLI ALTRI UTENSILI DA CUCINA AVENTI DELLE PUNTE
TAGLIENTI DEVONO ESSERE COLLOCATI NEL CESTELLO CON LE PUNTE
RIVOLTE VERSO IL BASSO O POSTI IN MODO ORIZZONTALE NEL CESTO
SUPERIORE, FACENDO ATTENZIONE A NON FERIRSI E CHE NON
SPORGANO DAL CESTELLO.
MODELLI PROVVISTI DI ACQUASTOP
L'ACQUASTOP È UN DISPOSITIVO CHE IMPEDISCE L'ALLAGAMENTO IN
CASO DI PERDITE D'ACQUA. DOPO L'INTERVENTO DELL'ACQUASTOP
OCCORRE INTERPELLARE UN TECNICO QUALIFICATO PER INDIVIDUARE
E RIPARARE IL GUASTO.
NEI MODELLI DOTATI DI ACQUASTOP IL TUBO DI ALIMENTAZIONE ACQUA
CONTIENE UN'ELETTROVALVOLA.
LASCIAR CADERE L'ELETTROVALVOLA IN ACQUA
DANNEGGIAMENTO DEL TUBO DI ALIMENTAZIONE ACQUA, DISINSERIRE
L'APPARECCHIO DALLA RETE IDRICA ED ELETTRICA.
NON TAGLIARE IL TUBO E NON
. IN CASO DI
SUBITO DOPO L’INSTALLAZIONE EFFETTUARE UN BREVE COLLAUDO
DELL'APPARECCHIO SEGUENDO LE ISTRUZIONI PIÙ AVANTI RIPORTATE.
IN CASO DI MANCATO FUNZIONAMENTO, SCOLLEGARE L’APPARECCHIO
DALLA RETE ELETTRICA ED INTERPELLARE IL PIÙ VICINO CENTRO DI
ASSISTENZA TECNICA.
LA LAVASTOVIGLIE RISPONDE A TUTTI I REQUISITI IMPOSTI DALLE
NORME DI SICUREZZA VIGENTI E RIGUARDANTI LE APPARECCHIATURE
ELETTRICHE. EVENTUALI CONTROLLI TECNICI ANDRANNO EFFETTUATI
SOLTANTO DA PERSONALE SPECIALIZZATO E AUTORIZZATO:
RIPARAZIONI ESEGUITE DA PERSONALE NON AUTORIZZATO, OLTRE A
COMPORTARE IL DECADIMENTO DELLA GARANZIA, POSSONO
DIVENTARE FONTE DI PERICOLO PER L'UTENTE.
Il costruttore declina ogni responsabilità
NON TENTARE DI RIPARARE L'APPARECCHIO
per danni subiti da persone e cose,
.
LE
causati dall’inosservanza delle suddette prescrizioni o derivanti dalla
manomissione anche di una singola parte dell’apparecchio e dall'utilizzo di
ricambi non originali.
Page 6
Istruzioni per l’installatore

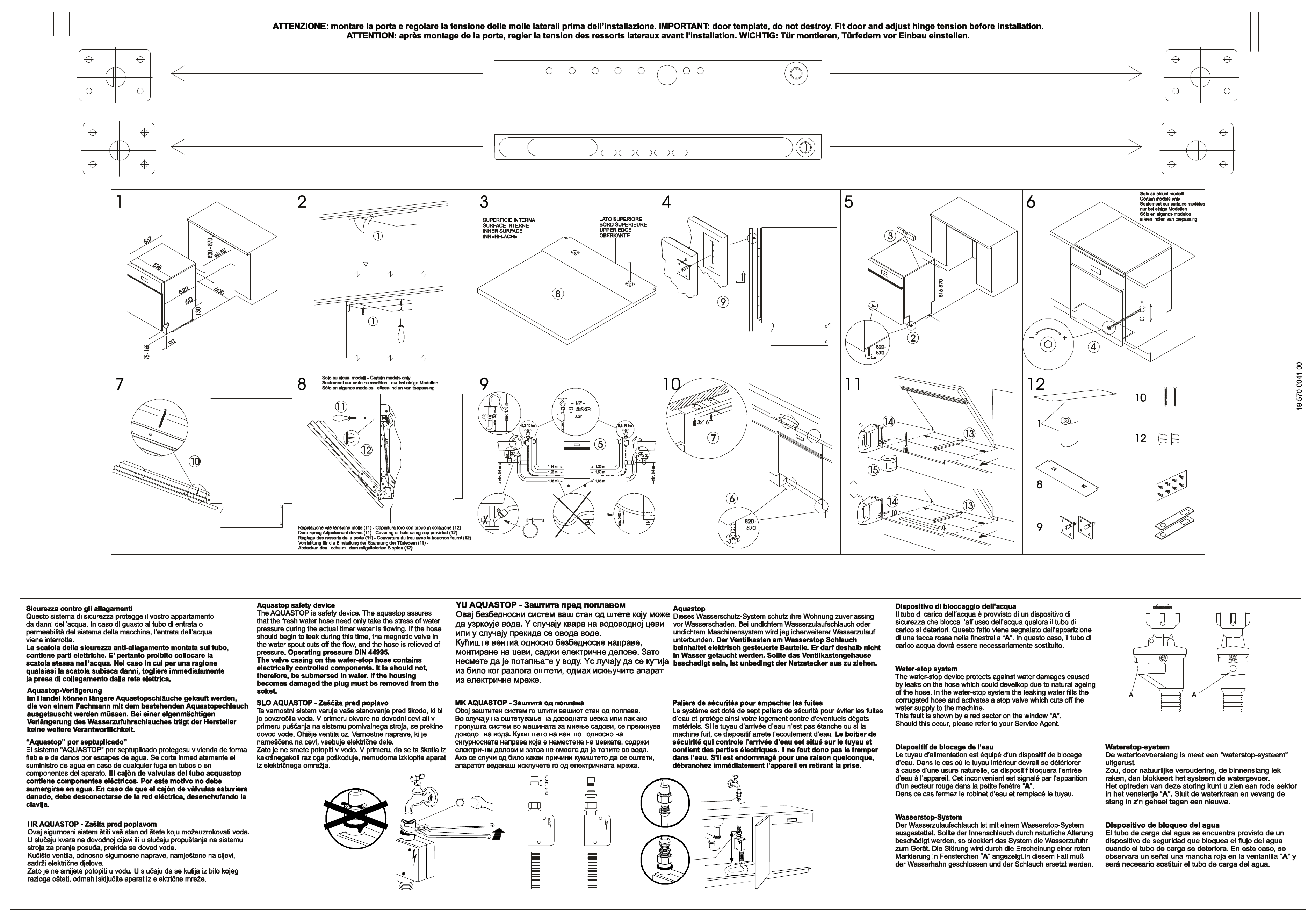

2. Installazione e posa in opera
Rimuovere gli elementi ferma cestelli in polistirolo.
Sistemare l’apparecchio nel punto prescelto. La lavastoviglie può essere
fatta aderire con le fiancate o con lo schienale ai mobili o alle pareti. Se
la lavastoviglie viene installata in adiacenza ad una fonte di calore, si
dovrà interporre un pannello termoisolante al fine di prevenire
surriscaldamenti e malfunzionamenti. Per assicurare la stabilità,
installare gli apparecchi ad incasso inferiore o integrabili solamente sotto
piani di lavoro continui, avvitandoli ai mobili adiacenti o al piano di lavoro
della cucina. Per facilitare le operazioni di installazione, i tubi
d’alimentazione e scarico sono orientabili in tutte le direzioni; prestare
attenzione che non vengano piegati o strozzati e che non siano troppo in
tensione. Assicurarsi di stringere la ghiera di serraggio dopo avere
orientato i tubi nella direzione desiderata. Per il passaggio dei tubi e
cavo di alimentazione è necessario un foro di Ø minimo 8 cm.
Livellare l’apparecchio al suolo tramite gli appositi piedini regolabili.
Questa operazione è indispensabile per assicurare il corretto
funzionamento della lavastoviglie. Il piedino posteriore centrale è
regolabile grazie alla vite posta sulla parte anteriore dell'apparecchio.
E' assolutamente vietato incassare la lavastoviglie sotto un piano
cottura in vetroceramica.
E' possibile incassare la lavastoviglie sotto un piano cottura tradizionale
a patto che il piano di lavoro della cucina sia continuo, e che la stessa
lavastoviglie ed il piano siano montati e fissati correttamente, in
maniera da non poter causare nessuna situazione di pericolo.
2.1 Collegamento alla rete idrica
Prevenire i rischi di intasamento o danneggiamento: se la tubazione
dell’acqua è nuova o è rimasta a lungo inattiva, prima di procedere
all’allacciamento idrico, assicurarsi che l’acqua sia limpida e priva di
impurità per evitare danni all’apparecchio. Per l’allacciamento della
lavastoviglie alla rete idrica, utilizzare solamente tubi nuovi; tubi
vecchi o usati non devono essere riutilizzati.
Page 7
Istruzioni per l’installatore
COLLEGAMENTO ALLA PRESA D’ACQUA
Allacciare il tubo di alimentazione ad una presa d’acqua
fredda con bocca filettata ¾” gas, interponendo il filtro A in
dotazione.
con le mani e poi completare l’operazione stringendo
di circa ¼ di giro con una pinza.
Nei modelli dotati di ACQUASTOP il filtro è già
presente nella ghiera filettata.
Assicurarsi di avvitare strettamente il tubo
È possibile alimentare la lavastoviglie con acqua
Alimentando l’apparecchio con acqua calda il tempo di lavaggio verrà
abbreviato di circa 20 minuti, ma la sua efficacia sarà però lievemente ridotta. Il
collegamento andrà effettuato alla presa domestica d’acqua calda con le
stesse modalità descritte per il collegamento alla presa d’acqua fredda.
COLLEGAMENTO AL TUBO DI SCARICO
Inserire l’apposito tubo in una
conduttura di scarico con diametro
minimo di
appoggiarlo al lavandino utilizzando
il reggitubo in dotazione, ma
avendo cura di evitare strozzature o
eccessive curvature. È importante
evitare che il tubo possa sganciarsi
e cadere. A tal proposito il
reggitubo è dotato di un foro, grazie
al quale è possibile fissarlo con un
laccio al muro o al rubinetto.
L’estremità libera andrà collocata ad un’altezza compresa tra
cm
e non dovrà mai trovarsi immersa nell’acqua. In presenza di tubi di
prolunga disposti orizzontalmente, per un massimo di 3 m, posizionare il
tubo di scarico ad un’altezza max. di
4 cm
; in alternativa,
85 cm
che non superi i 60°C
30 e 100
dal suolo.
.
Page 8
Istruzioni per l’installatore
2.2 Collegamento elettrico e avvertenze
VERIFICARE CHE I VALORI DI TENSIONE E FREQUENZA DI RETE
CORRISPONDANO A QUELLI RIPORTATI SULLA TARGA DI IDENTIFICAZIONE
DELL'APPARECCHIO POSTA SUL BORDO INTERNO DELLA PORTA.
LA SPINA ALL'ESTREMITÀ DEL CAVO DI ALIMENTAZIONE E LA RELATIVA
PRESA DOVRANNO ESSERE DELLO STESSO TIPO E CONFORMI ALLE
NORMATIVE SUGLI IMPIANTI ELETTRICI IN VIGORE.
LA SPINA DOVRÀ ESSERE ACCESSIBILE DOPO L'INSTALLAZIONE.
MAI STACCARE LA SPINA TIRANDONE IL CAVO.
IN CASO DI DANNEGGIAMENTO DEL CAVO DI ALIMENTAZIONE
FARLO SOSTITUIRE DAL COSTRUTTORE O DA UN CENTRO ASSISTENZA
AUTORIZZATO.
OCCORRE
EVITARE L'UTILIZZO DI ADATTATORI O DERIVATORI
POTREBBERO PROVOCARE SURRISCALDAMENTI O BRUCIATURE.
IN QUANTO
La sostituzione del cavo di alimentazione deve essere effettuata dal
costruttore o da un Centro Assistenza Autorizzato in modo da
prevenire qualsiasi rischio.
Page 9
Istruzioni per l'utente
3. Descrizione dei comandi
3.1 Il pannello superiore
Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello
superiore.
TASTO DI ACCENSIONE/SPEGNIMENTO
1
Premendo questo tasto si pone la macchina sotto tensione.
SPIE PROGRAMMA SELEZIONATO
2
La spia accesa indica il programma selezionato e la presenza di eventuali
guasti (Rimedi alle anomalie di funzionamento).
PULSANTE SELEZIONE PROGRAMMI
3
Premendo questo pulsante in sequenza è possibile selezionare il
programma desiderato.
SPIA DI MANCANZA SALE
4
La spia accesa indica che la macchina è sprovvista di sale.
PULSANTE MEZZO CARICO
5
Premendo questo pulsante si seleziona l'opzione
CARICO
SPIA MEZZO CARICO
6
La spia accesa indica che è selezionato il
PULSANTE OPZIONE 3/1
7
Premendo questo pulsante si attiva l'opzione di utilizzo dei prodotti 3/1.
SPIA OPZIONE 3/1
8
La spia accesa indica che la funzione è attiva.
.
LAVAGGIO A MEZZO CARICO
LAVAGGIO A MEZZO
.
IMPOSTAZIONE DEL PROGRAMMA DI LAVAGGIO ED ACCENSIONE
Per selezionare il programma più idoneo alle stoviglie da lavare fare
affidamento alla tabella riportata qui di seguito, che individua il tipo di
lavaggio più adatto anche in funzione della natura delle stoviglie ed al
grado di sporco.
Page 10
Istruzioni per l'utente
Una volta che, tramite la tabella proposta, si è individuato il programma
di lavaggio più idoneo:
•
premere il tasto di
l'accensione della
•
premere il pulsante di
all'accensione della spia corrispondente al programma desiderato;
•
chiudere la porta; dopo circa 2" inizierà il programma, durante lo
svolgimento del quale lampeggerà la relativa
programma in corso).
PROGRAMMA
NUMERO E SIMBOLO
1
2
3
4
5
AMMOLLO
LEGGERO
ECO (*)
EN 50242
NORMALE
INTENSIVO
Effettuare l'ammollo
Le opzioni
MEZZO CARICO (5)
CARICO
STOVIGLIE E POSATE
Pentole e stoviglie in
attesa di un
ulteriore lavaggio
Lavaggio immediato
dopo l'uso per stoviglie
poco sporche
Lavaggio immediato
dopo l'uso per stoviglie
con sporco normale
Stoviglie
con sporco normale
Pentole e stoviglie
molto sporche
(ad eccezione dei
pezzi delicati)
solo
con carico parziale.
l'ammollo.
(*) Programma di riferimento secondo la norma EN 50242.
(1) Consumo medio considerando la regolazione del dolcificatore sul
(2) La durata del ciclo ed il consumo di energia possono cambiare in funzione della
temperatura di acqua e ambiente, del tipo e quantità delle stoviglie.
ACCENSIONE/SPEGNIMENTO (1)
SPIA PROGRAMMI (2)
;
SELEZIONE PROGRAMMI (3)
DURATA CONSUMI
e
SVOLGIMENTO
PROGRAMMA
Prelavaggio freddo
Lavaggio a 45°C
Risciacquo freddo
Risciacquo a 68°C
Asciugatura
Lavaggio a 50°C
Risciacquo freddo
Risciacquo a 66°C
Asciugatura
Prelavaggio freddo
Lavaggio a 65°C
Risciacquo freddo
Risciacquo a 68°C
Asciugatura
Prelavaggio a 45°C
Lavaggio a 70°C
2 risciacqui a freddo
Risciacquo a 70°C
Asciugatura
3/1 (7)
sono facoltative in tutti i programmi, escluso
e attendere
più volte fino
SPIA
(segnalazione di
MINUTI
ACQUA
(2)
LITRI (1)
ENERGIA
KWh (2)
16' 6 0,03
75' 16 1,05
160' 17 1,05
90' 17 1,25
100' 20 1,55
livello 2
.
Se lo sportello della lavastoviglie non è stato chiuso o lo è in modo non
corretto, non verrà avviato il ciclo di lavaggio.
Page 11
Istruzioni per l'utente
TABELLA PER ISTITUTI DI CONTROLLO
Norma di controllo EN 50242
Programma comparativo ECO
Carico 12 coperti
Tipo di detersivo B
Dosaggio di detersivo 30 g
Regolazione brillantante 5/6
EN 50242
Il cestello superiore deve essere regolato sulla posizione bassa.
3.2 Programmi di lavaggio
Prima di avviare un programma di lavaggio verificare che:
• Il rubinetto dell'acqua sia aperto.
• Nel serbatoio del dolcificatore vi sia sale rigenerante.
• Nel distributore sia stata immessa la dose adeguata di
detersivo.
• I cestelli siano stati caricati correttamente.
• Gli irroratori ruotino liberamente e senza impedimenti.
• Lo sportello della lavastoviglie sia ben chiuso.
Page 12
Istruzioni per l'utente
SELEZIONE LAVAGGIO A MEZZO CARICO
Questa funzione è particolarmente indicata per
carichi ridotti e consente un risparmio di acqua ed
energia elettrica. E' governata dal tasto
CARICO (5)
cestello superiore.
IMPORTANTE:
disinserire la funzione
di
involontariamente
carico.
Nel cestello superiore si potrà collocare un cestello porta posate,
mentre il cestello inferiore dovrà restare vuoto.
ATTENZIONE: è inutile caricare di stoviglie e posate il cestello
inferiore, perché il getto d'acqua raggiungerà solamente il cestello
superiore.
e permette il lavaggio solamente nel
al termine del programma ricordare
, per evitare di eseguire
il lavaggio successivo a mezzo
MEZZO
PULSANTE OPZIONE 3/1
Premendo il pulsante
dall'accensione della relativa spia
Tale opzione è studiata per l'utilizzo di detergenti (in polvere o pastiglie)
con integrate sostanze facenti le veci del sale rigenerante e brillantante,
noti sul mercato con la denominazione "3 in 1" o "triplo effetto"; in questo
caso la lavastoviglie utilizzerà il prodotto in modo ottimale evitando il
consumo di sale e brillantante, eventualmente già presenti nella
lavastoviglie.
Nota:
in caso di selezione dell'opzione 3/1 è normale che le spie
sale/brillantante rimangano accese, se i relativi contenitori sono vuoti.
(7)
si attiva l'opzione 3/1, confermata
(8)
.
Page 13
Istruzioni per l'utente
CANCELLAZIONE DEL PROGRAMMA IN CORSO
•
Per annullare il programma in corso è necessario, dopo aver aperto
la porta, premere e tenere premuto per alcuni secondi il pulsante di
SELEZIONE PROGRAMMI (3)
spie
delle
•
Richiudere la porta.
•
Dopo circa 1 minuto la macchina si porta a fine ciclo.
MODIFICA DEL PROGRAMMA
Per modificare un programma in corso è sufficiente aprire la porta e
selezionare il nuovo programma. Chiudendo nuovamente la porta la
lavastoviglie esegue automaticamente il nuovo programma.
PER RISPARMIARE ENERGIA! … E RISPETTARE L'AMBIENTE
dei programmi nr. 4 e 5(contrassegnate da "end").
fino all'accensione contemporanea
• Cercare di utilizzare la lavastoviglie sempre a pieno carico.
• Non lavare le stoviglie in acqua corrente.
• Utilizzare il programma di lavaggio più idoneo per ogni tipo di carico.
• Non effettuare risciacqui preliminari.
• Se disponibile, allacciare la lavastoviglie ad un impianto d'acqua calda
fino a 60°C.
PER RIDURRE I CONSUMI DI DETERSIVO! … E RISPETTARE
L'AMBIENTE
I fosfati presenti nel detersivo per lavastoviglie costituiscono un problema
dal punto di vista ecologico. Per evitare un eccessivo consumo di
detersivo, ma anche di energia elettrica, è consigliabile:
•
differenziare le stoviglie più delicate da quelle più resistenti ai
detersivi aggressivi e alle alte temperature;
•
non versare il detersivo direttamente sulle stoviglie.
Page 14
Istruzioni per l'utente
Nel caso in cui fosse necessario aprire la porta durante la fase di
lavaggio, il programma verrà interrotto, la relativa spia continuerà a
lampeggiare ed un segnale acustico avviserà che il ciclo non è
terminato. Sarà necessario attendere circa 1 minuto prima di chiudere la
porta per fare ripartire il programma. Alla chiusura della porta il
programma riprenderà dal punto in cui era stato interrotto. E' opportuno
compiere questa ooperazione solamente se necessario, perché
potrebbe provocare irregolarità nello svoglimento del programma.

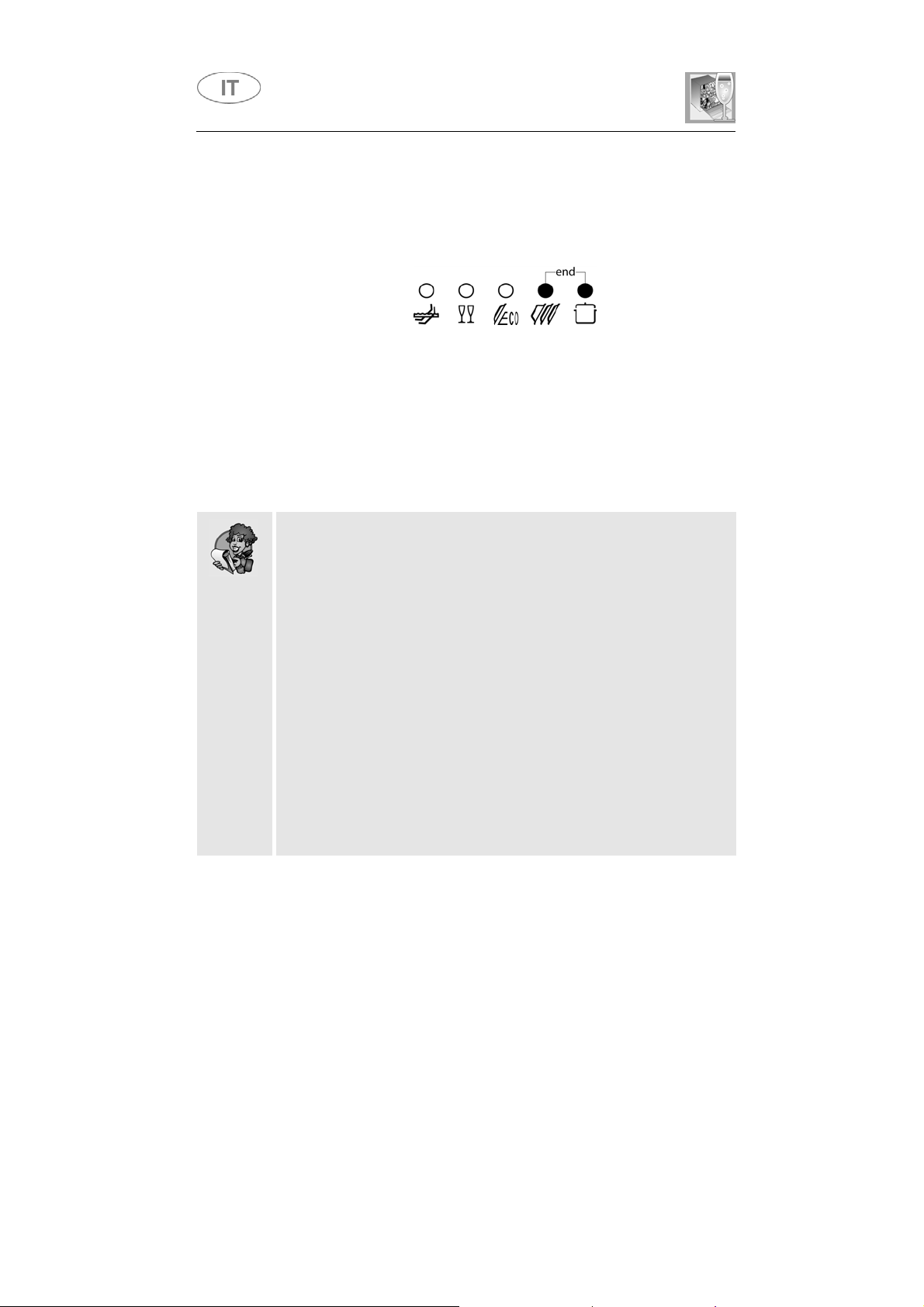

SPEGNIMENTO
Alla fine del programma la lavastoviglie
emette un breve segnale acustico ed
inoltre le
(contrassegnate da "end") lampeggiano.
spie
dei programmi nr.
4 e 5
Lo spegnimento della macchina si ottiene aprendo la porta e premendo il
pulsante di
ESTRAZIONE DELLE STOVIGLIE
Al termine del programma di lavaggio attendere almeno
di estrarre le stoviglie, in modo da lasciare che esse si raffreddino. Per
evitare che eventuali gocce d'acqua rimaste nel cestello superiore
possano cadere sulle stoviglie ancora presenti nel cestello inferiore,
consigliabile
ACCENSIONE/SPEGNIMENTO (1)
vuotare prima il cestello inferiore e poi quello superiore.
.
20 minuti
prima
è
Page 15
Istruzioni per l'utente
4. Istruzioni d'uso
Dopo aver installato correttamente la lavastoviglie, predisporla affinché
possa entrare in funzione eseguendo le seguenti operazioni:
•
Regolare il dolcificatore dell’acqua;
•
Introdurre sale rigenerante;
•
Introdurre brillantante e detersivo.
4.1 Uso del dolcificatore dell'acqua
La quantità di calcare contenuto
nell'acqua (indice di durezza dell'acqua) è
responsabile delle macchie biancastre
sulle stoviglie asciutte, le quali, con l'andar
del tempo, tendono a diventare opache.
La lavastoviglie è equipaggiata con un
dolcificatore automatico che, utilizzando
sale rigenerante specifico, sottrae
all'acqua le sostanze indurenti.
La lavastoviglie esce dalla fabbrica con
l'indice di durezza predisposto sul livello
3
(durezza media
41-60°dF –24-31°dH
).
SALE
Utilizzando acqua di durezza media il caricamento con nuovo sale andrà
effettuato circa ogni
capacità di circa

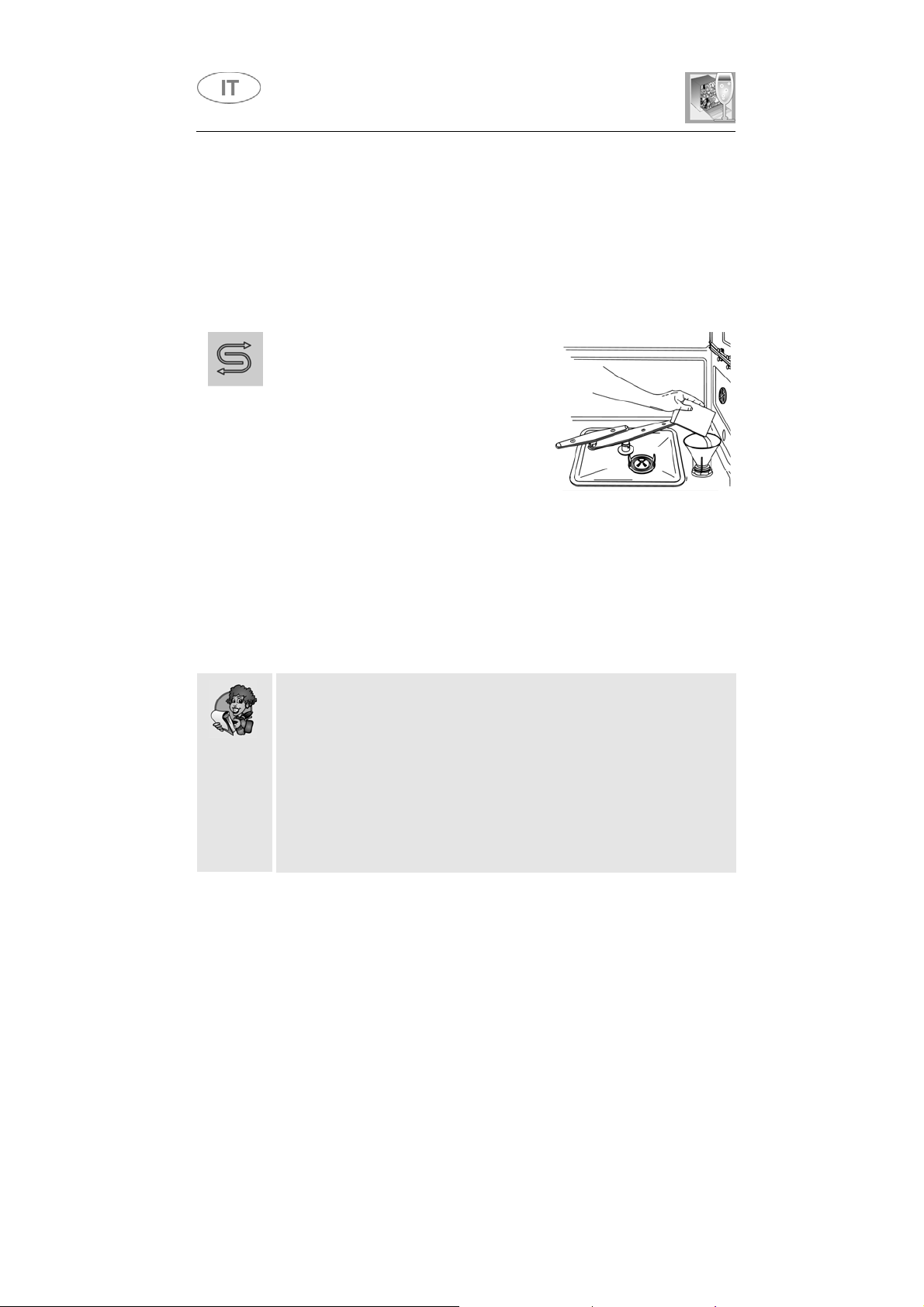

della lavastoviglie. Dopo aver estratto il cestello inferiore, svitare il tappo
del serbatoio ruotandolo in senso antiorario e versare il sale usando
l'imbuto in dotazione alla lavastoviglie. Prima di riavvitare il tappo
rimuovere gli eventuali residui di sale in prossimità dell'apertura.
• Al primo uso della lavastoviglie, oltre al sale, occorre introdurre nel
serbatoio anche un litro d'acqua.
• Dopo ogni riempimento del serbatoio, assicurarsi che il tappo
venga richiuso con cura. La miscela d'acqua e detersivo non deve
penetrare nel serbatoio del sale, poiché ciò comprometterebbe il
funzionamento dell'impianto di rigenerazione. In questo caso la
garanzia non sarebbe più valida.
• Utilizzare solamente sale rigenerante per lavastoviglie domestiche.
Se si adopera sale in pastiglie non riempire completamente il
serbatoio.
20 lavaggi
1.7 Kg
di sale in grani. Il serbatoio è situato sul fondo
. Il serbatoio del dolcificatore ha una
Page 16
Istruzioni per l'utente
•
Non utilizzare sale alimentare, perché contiene sostanze non
solubili, che con l'andar del tempo possono compromettere
l'impianto di decalcificazione.
• Quando necessario, eseguire l'operazione di caricamento del sale
prima di avviare il programma di lavaggio; in tal modo la
soluzione salina in esubero verrà subito rimossa dall'acqua; una
permanenza prolungata d'acqua salata all'interno della vasca di
lavaggio può provocare fenomeni di corrosione.
Fare attenzione a non confondere le confezioni di sale con quelle di
detersivo: l'introduzione di detersivo nel serbatoio del sale danneggia il
dolcificatore.
REGOLAZIONE DEL DOLCIFICATORE
La lavastoviglie è dotata di un
dispositivo che consente di
personalizzare la regolazione del
dolcificatore in funzione della durezza
dell'acqua di rete.
Il selettore che agisce sulla
regolazione è situato dentro la ghiera
in plastica che si trova sulla fiancata
dx
, all'interno della lavastoviglie.
TABELLA DUREZZA DELL'ACQUA
DUREZZA DELL'ACQUA
Gradi tedeschi (°dH) Gradi francesi (°dF)
0 - 4 0 - 7 NR. 1 NIENTE SALE
5 - 15 8 - 25 NR. 1
16 - 23 26 - 40 NR. 2
24 - 31 41 - 60 NR. 3
32 - 47 61 - 80 NR. 4
48 - 58 81 - 100 NR. 5
REGOLAZIONE
Richiedere le informazioni relative al grado di durezza dell'acqua
all'azienda idrica erogatrice.
Page 17
Istruzioni per l'utente
4.2 Uso del distributore di brillantante e detersivo
Il distributore di detersivo ed il
dosatore di brillantante si trovano
nella parte interna dello sportello: a
sinistra il
dosatore
Ad esclusione del programma AMMOLLO, prima di ogni lavaggio andrà
immessa nel distributore la dose adeguata di detersivo. Il brillantante
per il risciacquo andrà invece aggiunto soltanto secondo il fabbisogno.

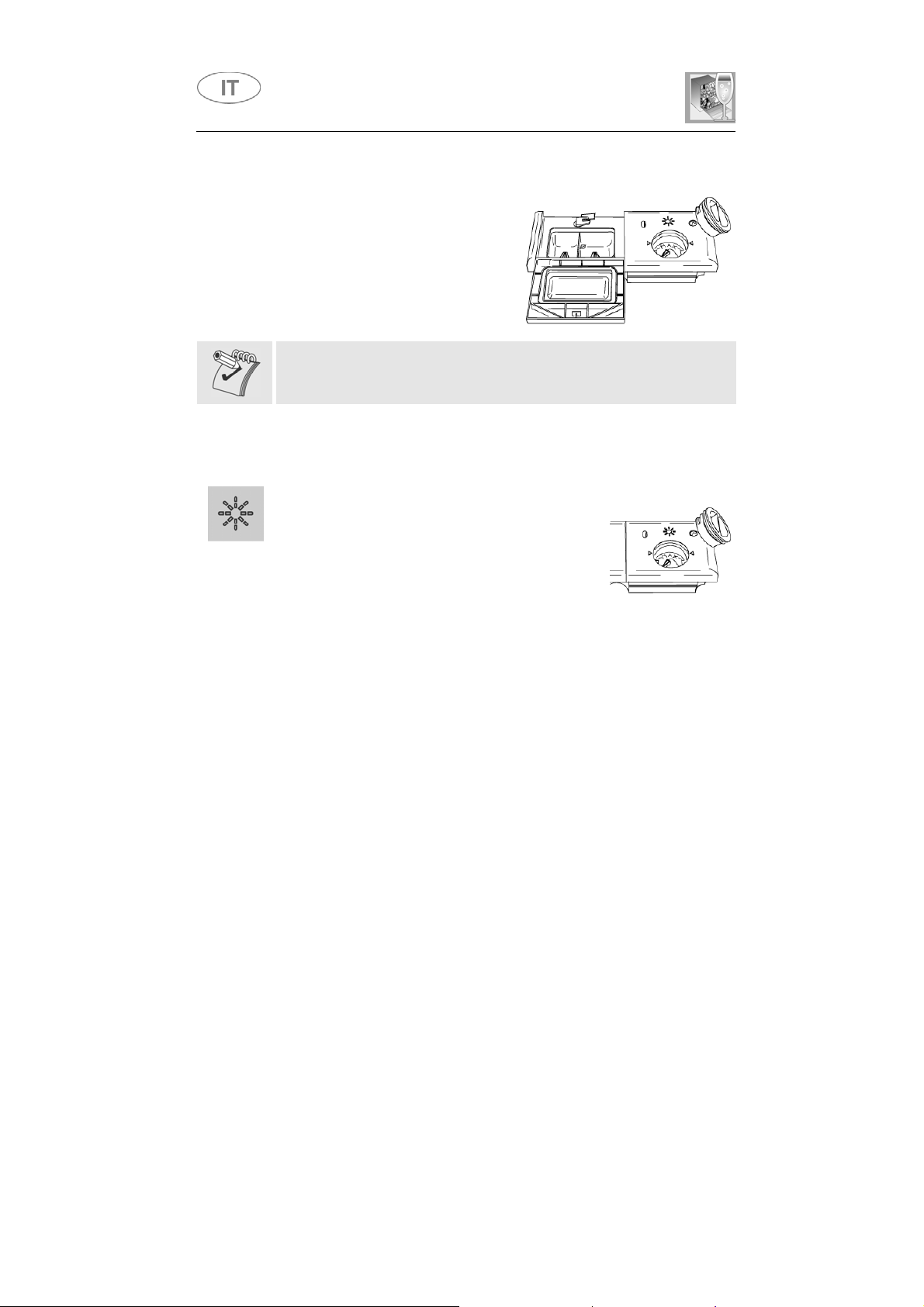

AGGIUNTA DEL BRILLANTANTE PER IL RISCIACQUO
Il brillantante accelera l'asciugatura delle stoviglie
ed impedisce la formazione di macchie e depositi
calcarei; viene aggiunto automaticamente
all'acqua durante l'ultimo risciacquo, dal serbatoio
che si trova sul lato interno della porta.
distributore
.
e a destra il
•
Aprire la porta;
•
ruotare il coperchio del serbatoio di ¼ di giro in senso antiorario ed
estrarlo.
•
Introdurre il brillantante fino a riempire il contenitore (140 c.c. circa).
L’indicatore ottico posto a fianco del tappo deve oscurarsi
completamente. Aggiungere nuovamente il brillantante quando
l’indicatore ottico diventa chiaro o si illumina la spia di segnalazione
mancanza di brillantante.
•
Rimettere il coperchio e ruotarlo in senso orario.
•
Pulire con un panno il brillantante fuoriuscito, in quanto potrebbe
provocare schiuma.
Page 18
Istruzioni per l'utente
REGOLAZIONE DEL DOSAGGIO DEL BRILLANTANTE
La lavastoviglie esce dalla fabbrica con la regolazione media. E’
comunque possibile regolare il dosaggio ruotando il selettore presente
nel dosatore sulla posizione necessaria, la dose sarà proporzionale alla
posizione del selettore.
La dose dovrà essere aumentata quando le stoviglie lavate sono opache
o presentano macchie circolari.
•
Per accedere alla regolazione del dosaggio è necessario ruotare il
tappo del serbatoio di ¼ di giro in senso antiorario ed estrarlo.
•
Ruotare quindi con un cacciavite il selettore del dosaggio nella
posizione desiderata.
•
Rimettere il tappo ruotandolo in senso orario.
• La dose di brillantante andrà aumentata qualora le stoviglie lavate
risultassero opache o dovessero presentare macchie circolari.
• Se le stoviglie risultassero invece appiccicose o dovessero
presentare striature biancastre, occorrerà ridurre la dose di
brillantante.

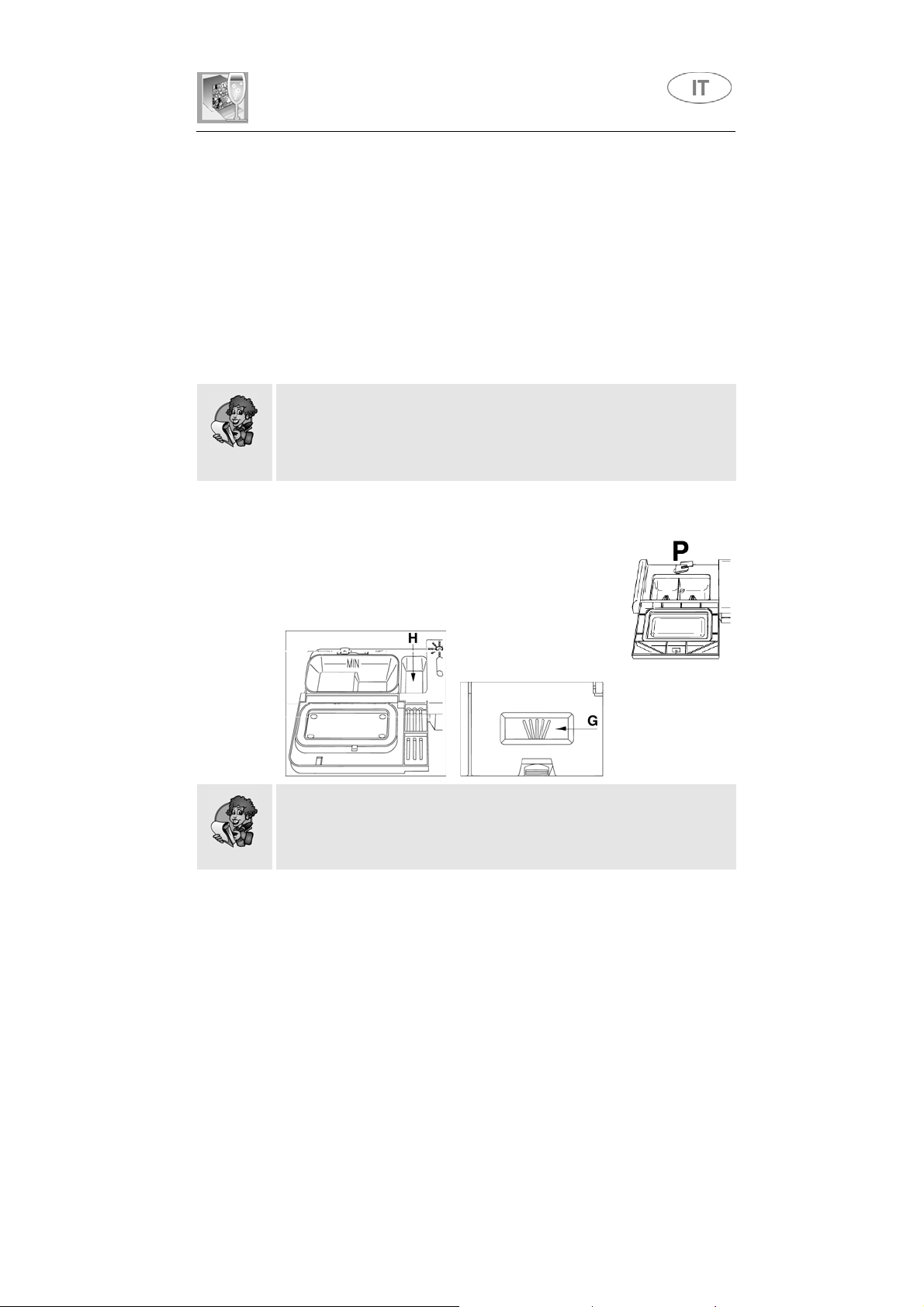

CARICAMENTO DEL DETERSIVO
Per aprire il coperchio del distributore di detersivo
premere leggermente il pulsante P. Introdurre il
detersivo e richiudere con cura il coperchio.
Durante il lavaggio il distributore verrà aperto
automaticamente.
• Quando viene selezionato il programma INTENSIVO, oltre alla
normale dose di detersivo, occorrerà immetterne una quantità
supplementare, nella cavità G o H (secondo i modelli).
Page 19
Istruzioni per l'utente
• Utilizzare esclusivamente detersivi specifici per lavastoviglie. L'uso
di detersivi di buona qualità è importante per ottenere ottimi risultati
di lavaggio.
• Conservare le confezioni di detersivo ben chiuse in luogo asciutto,
per impedire la formazione di grumi che comprometterebbero i
risultati di lavaggio. Dopo aperte, le confezioni non devono essere
conservate troppo a lungo, il detersivo perde di efficacia.
• Non usare detersivi per lavare i piatti a mano perché producono
molta schiuma e possono compromettere il funzionamento della
lavastoviglie.
• Dosare correttamente la quantità di detersivo. Una insufficiente
quantità di detersivo causa una incompleta eliminazione dello
sporco, mentre una quantità eccessiva non aumenta l'efficacia del
lavaggio, ma rappresenta soltanto uno spreco.
• In commercio esistono diversi tipi di detersivi liquidi e in polvere che
si differenziano per la loro composizione chimica e possono
contenere fosfati, oppure esserne privi ma dotati di enzimi
naturali.
- I detersivi con fosfati agiscono maggiormente sui grassi e sugli
amidi oltre i 60°C.
- I detersivi enzimatici esplicano invece la loro forza pulente anche
a basse temperature (da 40 a 55°C) e sono più facilmente
biodegradabili. Tali detersivi consentono di raggiungere, a basse
temperature, gli stessi risultati di lavaggio che potrebbero essere
ottenuti soltanto con programmi a 65°C.
Per la tutela dell'ambiente consigliamo l'impiego di detersivi senza
fosfati o cloro.
L’introduzione di detersivo, anche liquido, nel serbatoio del
brillantante, provocherà il danneggiamento della lavastoviglie.
Page 20
Istruzioni per l'utente
4.3 Avvertenze e consigli generali
Prima di procedere al primo lavaggio con la lavastoviglie è opportuno
leggere i seguenti suggerimenti riguardanti la natura delle stoviglie da
lavare e la loro sistemazione.
Generalmente non sussistono limitazioni per il lavaggio delle stoviglie
d’uso domestico, ma in alcuni casi si dovrà tenere conto delle loro
caratteristiche.
Prima di posizionare le stoviglie nei cesti è necessario:
• eliminare i resti di cibo più grossi, es. ossa, lische, che potrebbero
oltre che intasare il filtro, provocare danni alla pompa di lavaggio;
• mettere a mollo le pentole o le padelle che presentano sul fondo
residui bruciati di cibo in modo tale che i residui si stacchino più
facilmente; quindi collocarle nel CESTO INFERIORE.
Se si deve lavare una quantità ridotta di stoviglie utilizzare l’opzione
“lavaggio ½ carico”, in questo modo si ha un risparmio di energia
elettrica e di acqua.
Ricordare di riempire solamente il cesto superiore, il cesto
inferiore deve rimanere vuoto.
Prelavare le stoviglie sotto l’acqua corrente prima di caricarle nei cesti
rappresenta un inutile spreco di acqua.
Una corretta sistemazione delle stoviglie assicura buoni risultati di
lavaggio.
ATTENZIONE !
• Assicurarsi che le stoviglie siano ben ferme e non possano
ribaltarsi e che non ostacolino la rotazione degli irroratori durante il
funzionamento;
• Non introdurre oggetti molto piccoli nei cesti; cadendo potrebbero
bloccare gli irroratori o la pompa di lavaggio;
• I recipienti come tazze, ciotole, bicchieri e pentole vanno sempre
rivolti con l’apertura verso il basso e con le cavità oblique, per
consentire lo scolo dell’acqua;
• Non disporre le stoviglie le une nelle altre o che si coprano a
vicenda;
• Non disporre i bicchieri troppo vicini tra di loro perché toccandosi
potrebbero rompersi o potrebbero rimanervi delle macchie.
ASSICURARSI che le stoviglie siano idonee al lavaggio in
lavastoviglie.
Page 21
Istruzioni per l'utente
Stoviglie non idonee al lavaggio in lavastoviglie:
•
Pentole e stoviglie in legno: si possono rovinare a causa delle
alte temperature di lavaggio;
•
Oggetti d’artigianato: sono raramente adatti al lavaggio in
lavastoviglie. Le temperature relativamente alte dell’acqua e i
detersivi usati possono danneggiarli;
•
Stoviglie in plastica: le stoviglie di plastica resistenti al calore
vanno lavate nel cesto superiore;
•
Stoviglie ed oggetti in rame, stagno, zinco ed ottone: tendono a
macchiarsi;
•
Stoviglie in alluminio: le stoviglie in alluminio anodizzato possono
scolorire;
•
Argenteria: le stoviglie in argento possono macchiarsi;
•
Vetro e cristallo: in genere oggetti in vetro e cristallo possono
essere lavati in lavastoviglie. Tuttavia esistono alcuni tipi di vetro e
cristallo che dopo molti lavaggi possono diventare opachi e perdere
la loro trasparenza; per questo tipo di materiali consigliamo di
utilizzare sempre il programma meno aggressivo presente nella
tabella programmi;
•
Stoviglie con decorazioni: gli oggetti decorati che si trovano in
commercio hanno in genere una buona resistenza ai lavaggi in
lavastoviglie anche se può succedere che, dopo frequenti lavaggi, i
colori impallidiscano. In caso di dubbio sulla resistenza dei colori è
opportuno lavare pochi pezzi alla volta per circa un mese.
Page 22
Istruzioni per l'utente
4.4 Uso dei cestelli
La lavastoviglie ha una capacità di
servire.

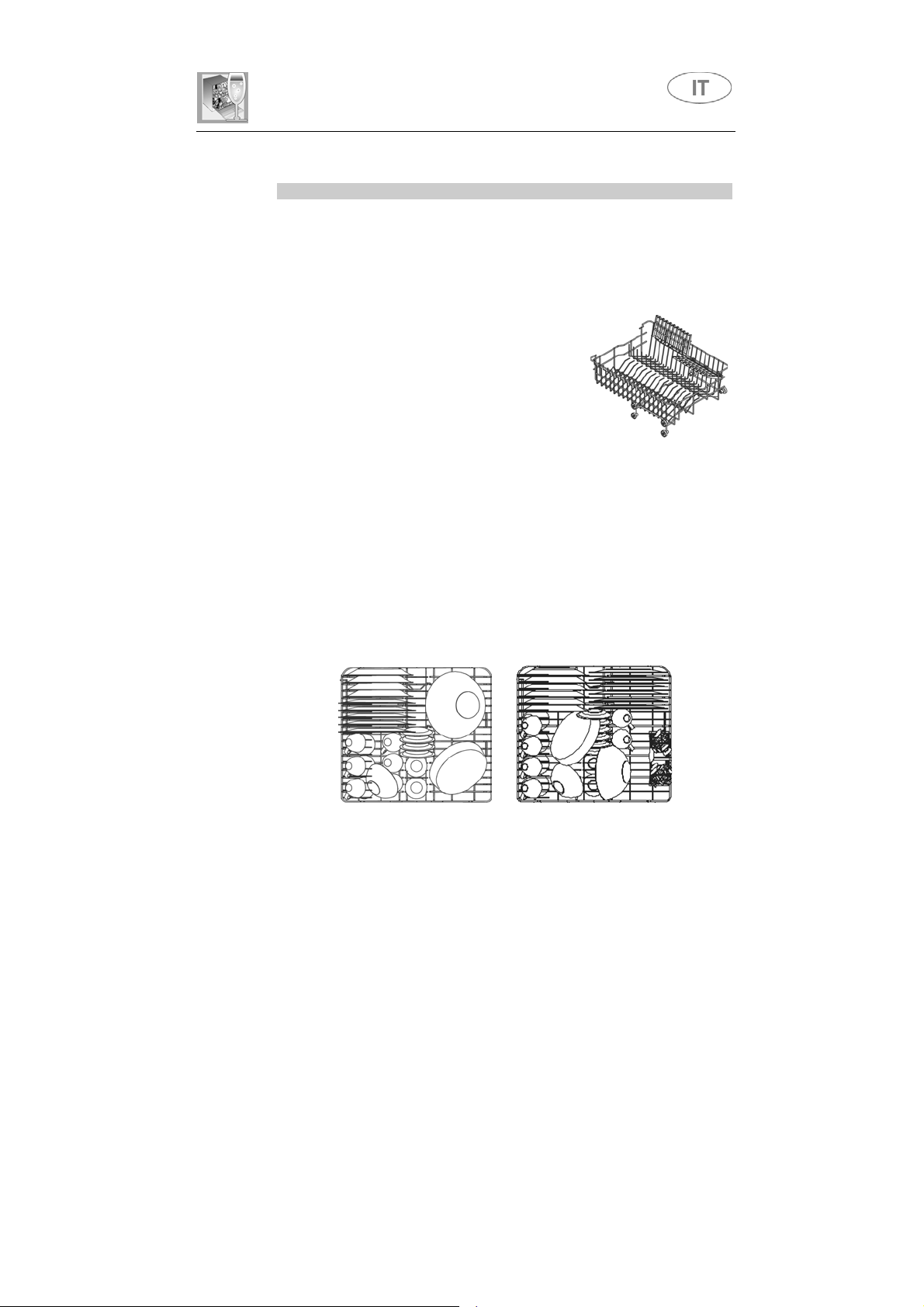

CESTELLO INFERIORE
Il cestello inferiore riceve l'azione dell'irroratore inferiore alla massima
intensità, andrà quindi destinato al contenimento delle stoviglie più
"difficili" e maggiormente sporche.
Sono consentite tutte le combinazioni e
varietà di carico, purché si abbia cura di
disporre le stoviglie, le pentole e i tegami in
modo tale che tutte le superfici sporche siano
esposte ai getti d'acqua provenienti dal basso.
CARICAMENTO DEL CESTELLO INFERIORE
Sistemare con cura e verticalmente i piatti piani, fondi, da dessert e da
portata. Le pentole, i tegami e i relativi coperchi vanno collocati
capovolti. Sistemare i piatti fondi e da dessert avendo cura che rimanga
sempre uno spazio tra essi.
Esempi di caricamento:
12 coperti,
incluse le stoviglie per
Page 23
Istruzioni per l'utente

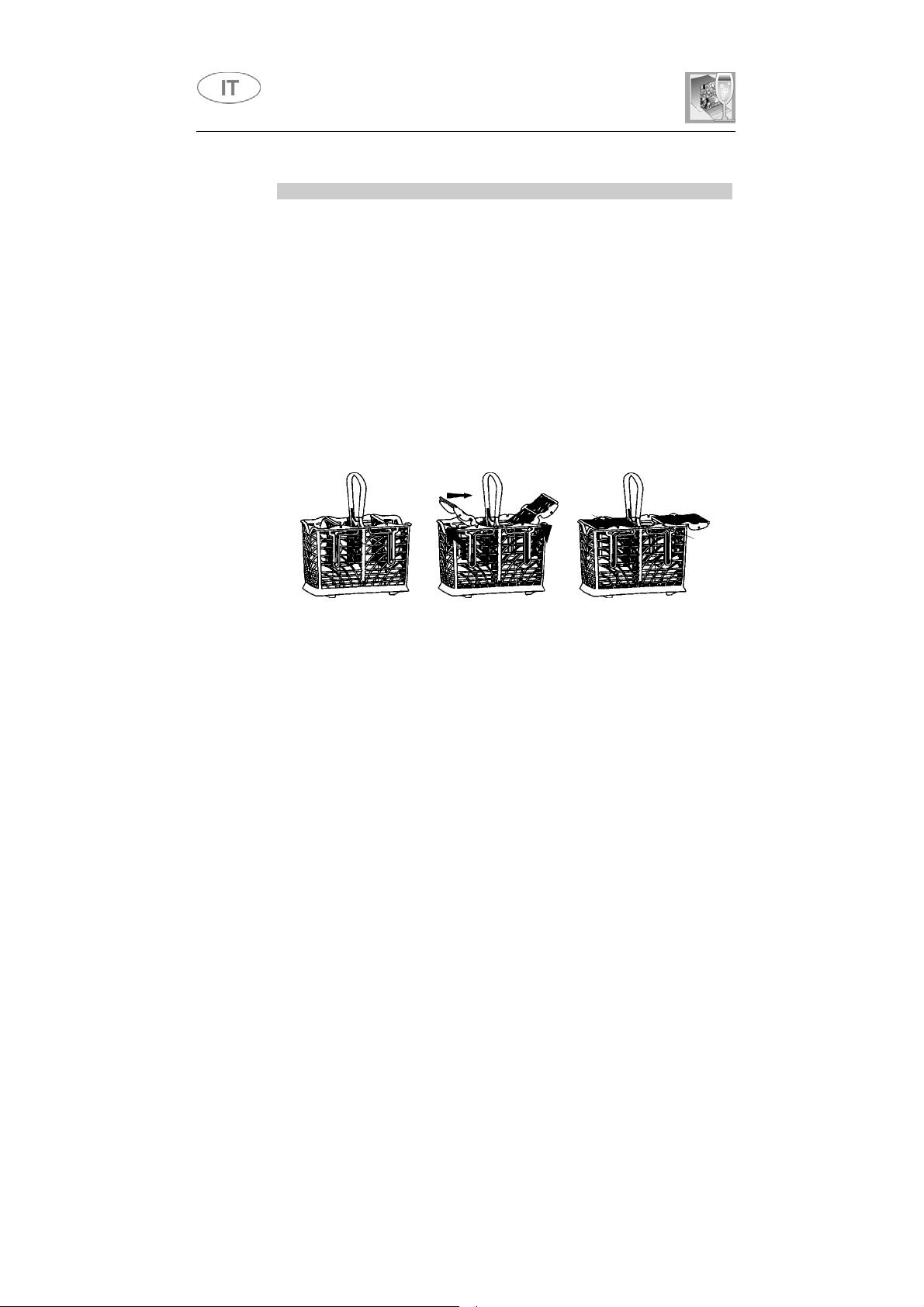

CESTINO PORTAPOSATE
Le posate dovrebbero essere disposte nel cestello in modo omogeneo,
con il manico rivolto verso il basso e facendo particolare attenzione a
non ferirsi con le lame dei coltelli. È destinato a contenere le posate di
ogni genere, escluse quelle di lunghezza tale da interferire con
l’irroratore superiore. Mestoli, cucchiai in legno e coltelli da cucina
possono essere sistemati nel cestello superiore,
che la punta dei coltelli non sporga dal cestello.
La lavastoviglie è fornita di due cestini porta posate, soluzione che
permette di toglierne uno, liberando spazio nel cesto inferiore, nel caso
le posate da lavare siano poche, oppure nel caso si utilizzi un
programma a ½ carico (sui modelli provvisti di tale funzione).
I cestini sono dotati di un
esclusivo sistema a ribaltine scorrevoli
indipendenti una dall'altra, che consentono una serie di combinazioni utili
a sfruttare al meglio lo spazio utilizzabile.
facendo attenzione
Inserti
verticali
Movimento per l’estrazione
degli inserti
Inserto
orizzontale
chiuso
Inserto
orizzontale
aperto
Page 24
Istruzioni per l'utente
CESTELLO SUPERIORE
E' consigliabile caricare il cestello superiore con stoviglie piccole o di
media grandezza, ad esempio, bicchieri, piatti piccoli, tazzine da caffè o
tè, scodelle basse ed oggetti leggeri in plastica ma resistenti al calore.
Qualora il cestello superiore venisse utilizzato nella posizione più bassa,
potrà essere caricato anche con piatti di servizio, purché siano poco
sporchi.
Per sfruttarne al massimo lo spazio, il cestello
superiore è dotato di due griglie in plastica,
sollevabili per lasciare spazio a bicchieri alti,
p.e. calici.
CARICAMENTO DEL CESTELLO SUPERIORE
Caricare i piatti rivolti in avanti; tazze e recipienti cavi andranno sempre
collocati con l'apertura rivolta verso il basso. Il lato sinistro del cestello
potrà essere caricato con tazze e bicchieri disposti su due piani. Al
centro si possono sistemare piatti e piattini infilandoli verticalmente negli
appositi supporti.
Esempi di caricamento:
Disposizione ½ carico
Page 25
Istruzioni per l'utente

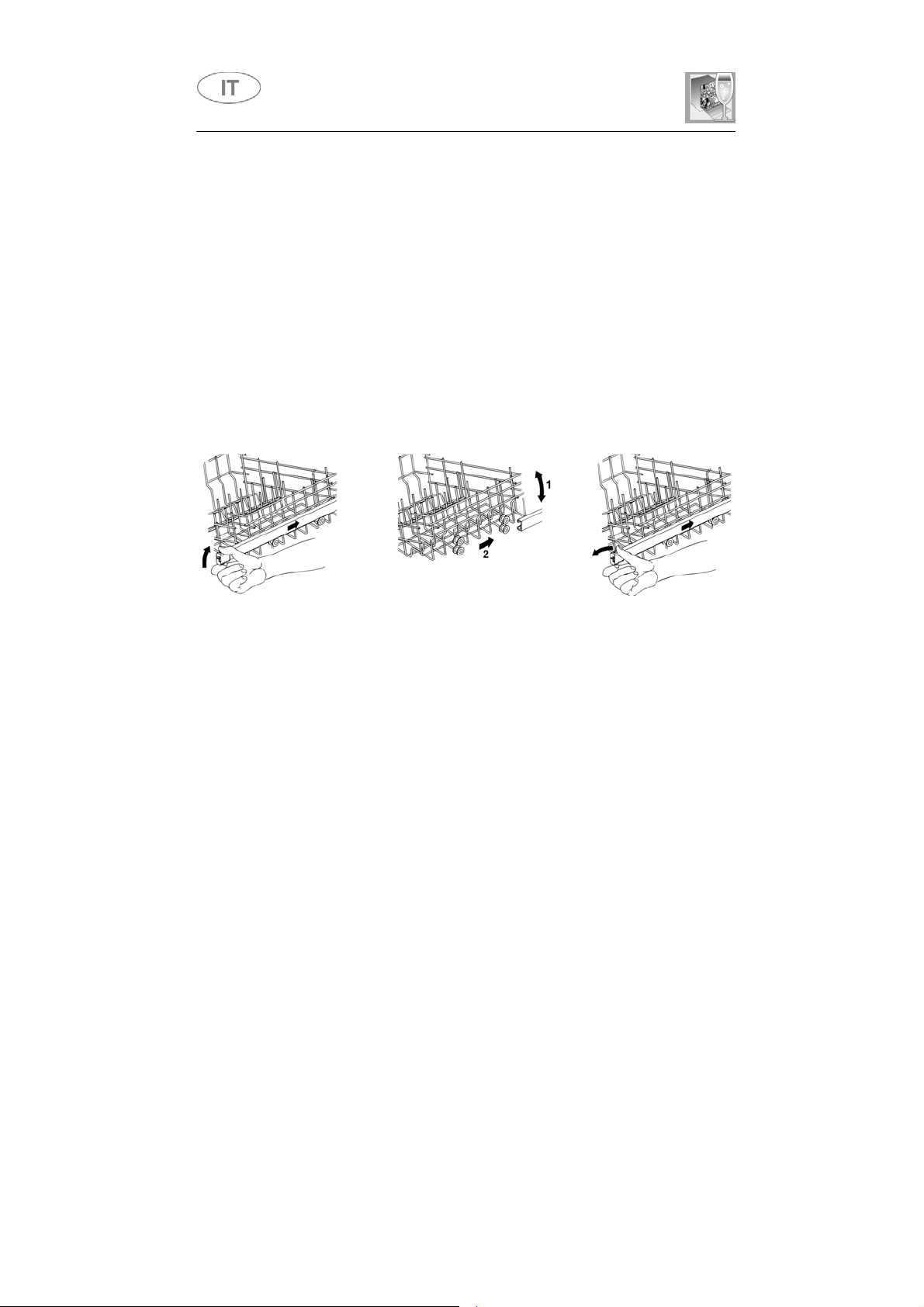

REGOLAZIONE DEL CESTELLO SUPERIORE
Il cestello superiore è regolabile su
necessità e in funzione dell'altezza delle stoviglie da lavare nel cestello
inferiore.
Procedere come segue:
•
estrarre la guida cestello destra;
•
togliere il fermo, sganciandolo prima, come indicato in figura;
•
spingere la guida per liberare le ruote;
•
inserire nella guida la coppia di ruote superiore o inferiore, secondo
la regolazione desiderata;
•
riposizionare il fermo nella posizione originale.
due posizioni
, secondo le proprie
Page 26
Istruzioni per l'utente
5. Pulizia e manutenzione
Prima di effettuare la manutenzione dell'apparecchio, staccare la
spina o togliere tensione tramite il dispositivo di interruzione
onnipolare.
5.1 Avvertenze e consigli generali
Evitare l'utilizzo di detergenti abrasivi o acidi.
Le superfici esterne e la controporta della lavastoviglie andranno pulite ad
intervalli regolari con uno straccio morbido inumidito o con un normale
detergente per superfici verniciate. Le guarnizioni di tenuta dello sportello
andranno pulite con una spugna inumidita. Periodicamente (una o due
volte all’anno) è bene pulire la vasca e le guarnizioni dalla sporcizia che vi
si può depositare utilizzando un panno morbido e dell’acqua.
PULIZIA DEL FILTRO DI ENTRATA ACQUA
Il filtro di entrata acqua A posto all'uscita del rubinetto necessita
periodicamente di essere pulito. Dopo aver chiuso il rubinetto di
erogazione, svitare l'estremità del tubo di carico acqua, togliere il filtro
e pulirlo delicatamente sotto un getto d'acqua corrente. Reinserire il filtro
A
nella propria sede e riavvitare accuratamente il tubo di carico acqua.
PULIZIA DEGLI IRRORATORI
Gli irroratori sono facilmente asportabili per consentire la periodica
pulizia degli ugelli e prevenire possibili otturazioni. Lavarli sotto un getto
d'acqua e reinserirli accuratamente nelle proprie sedi,
loro movimento circolare non venga in alcun modo impedito.
•
Per asportare l'irroratore
ritegno R.
•
Per estrarre l'irroratore
più lungo e sollevare verso l'alto l'orbitale. Lavare i bracci sotto un
getto d'acqua corrente e reinserirli accuratamente nella propria
A rimontaggio avvenuto verificare che i bracci girino
sede.
liberamente.
correttamente.
In caso contrario verificare che siano stati montati
superiore
inferiore orbitale
occorre svitare la ghiera di
occorre afferrare il braccio
14$+6#.'
verificando che il
A
Page 27
Istruzioni per l'utente
PULIZIA DEL GRUPPO FILTRANTE
•
E' opportuno procedere periodicamente all'ispezione del filtro
centrale C e, se necessario, pulirlo. Per estrarlo occorre afferrare le
linguette, ruotare in senso antiorario e sollevare verso l'alto;
•
spingere da sotto il filtro centrale D per estrarlo dal micro filtro;
•
separare le due parti che compongono il filtro in plastica premendo il
corpo del filtro nella zona indicata dalle frecce;
•
togliere il filtro centrale sollevandolo.
AVVERTENZE E CONSIGLI PER UNA BUONA MANUTENZIONE:
• I filtri vanno puliti in acqua corrente con una spazzola dura.
• E' indispensabile pulire attentamente i filtri e secondo le
indicazioni sopra indicate: la lavastoviglie non può funzionare se i
filtri sono otturati.
•
Ricollocare accuratamente i filtri nella propria sede, al fine di
evitare danni alla pompa di lavaggio.
SE LA LAVASTOVIGLIE RIMANE A LUNGO INUTILIZZATA:
• Effettuare il programma di ammollo per due volte
consecutivamente.
•
Staccare la spina dalla presa di corrente.
• Lasciare leggermente aperto lo sportello, in modo tale da impedire
la formazione di cattivi odori all'interno della vasca di lavaggio.
•
Riempire il dosatore di brillantante per risciacquo.
•
Chiudere il rubinetto dell'acqua.
Page 28
Istruzioni per l'utente
PRIMA DI RIUTILIZZARE LA LAVASTOVIGLIE DOPO UNA LUNGA
SOSTA:
• Controllare che nella tubazione non siano depositati fanghiglia o
ruggine, in tal caso, lasciare scorrere l'acqua dal rubinetto di
alimentazione per alcuni minuti.
•
Reinserire la spina alla presa di corrente.
•
Riallacciare il tubo flessibile di alimentazione acqua e riaprire il
rubinetto.
ELIMINAZIONE DI PICCOLI INCONVENIENTI
In alcuni casi è possibile eliminare personalmente eventuali piccoli
inconvenienti con l’aiuto delle seguenti istruzioni:
Se il programma non si avvia verificare che:
• la lavastoviglie sia allacciata alla rete elettrica;
• l’erogazione di energia elettrica non sia stata interrotta;
• il rubinetto dell’acqua sia aperto;
• la porta della lavastoviglie sia stata chiusa correttamente.
Se nella lavastoviglie ristagna acqua verificare che:
• il tubo di scarico non sia piegato;
• il sifone dello scarico non sia otturato;
• i filtri della lavastoviglie non siano intasati.
Se le stoviglie non diventano pulite verificare che:
• sia stato introdotto detersivo ed in quantità adeguata;
• vi sia sale rigenerante nell’apposito serbatoio;
• le stoviglie siano state disposte correttamente;
• il programma selezionato fosse adatto al tipo e grado di sporco delle
stoviglie;
• tutti i filtri siano puliti ed inseriti correttamente nelle loro sedi;
• i fori di uscita dell’acqua dagli irroratori non siano intasati;
• qualche oggetto non abbia bloccato la rotazione degli irroratori.
Page 29
Istruzioni per l'utente
Se le stoviglie non si asciugano o rimangono opache verificare che:
• vi sia brillantante nell’apposito contenitore;
• la regolazione dell’erogazione dello stesso sia corretta;
• il detersivo utilizzato sia di buona qualità e non abbia perso le sue
caratteristiche (per.es. per scorretta conservazione, a scatola
aperta).
Se le stoviglie presentano striature, macchie … verificare che:
• la regolazione del dosaggio del brillantante non sia eccessiva.
Se in vasca sono visibili tracce di ruggine:
• la vasca è in acciaio resistente alla corrosione, pertanto eventuali
macchie di ruggine sono dovute ad elementi esterni (pezzetti di
ruggine che provengono dalle condutture dell’acqua, da pentole,
posate ecc.). Per eliminare queste macchie in commercio esistono
prodotti specifici.
• verificare di utilizzare le giuste dosi di detersivo. Alcuni detersivi
possono essere più corrosivi di altri.
• verificare che il tappo del serbatoio del sale sia ben chiuso e la
regolazione dell’impianto addolcitore dell’acqua sia corretta.
Se dopo la messa in opera delle istruzioni sopraesposte le anomalie di
funzionamento dovessero persistere, occorrerà interpellare il centro di
assistenza tecnico autorizzato più vicino.
ATTENZIONE: gli interventi effettuati sull'apparecchio da personale
non autorizzato non sono coperti dalla garanzia e sono a carico
dell'utente.
Page 30
E1
E2
E3
E4
E5
E6
Istruzioni per l'utente

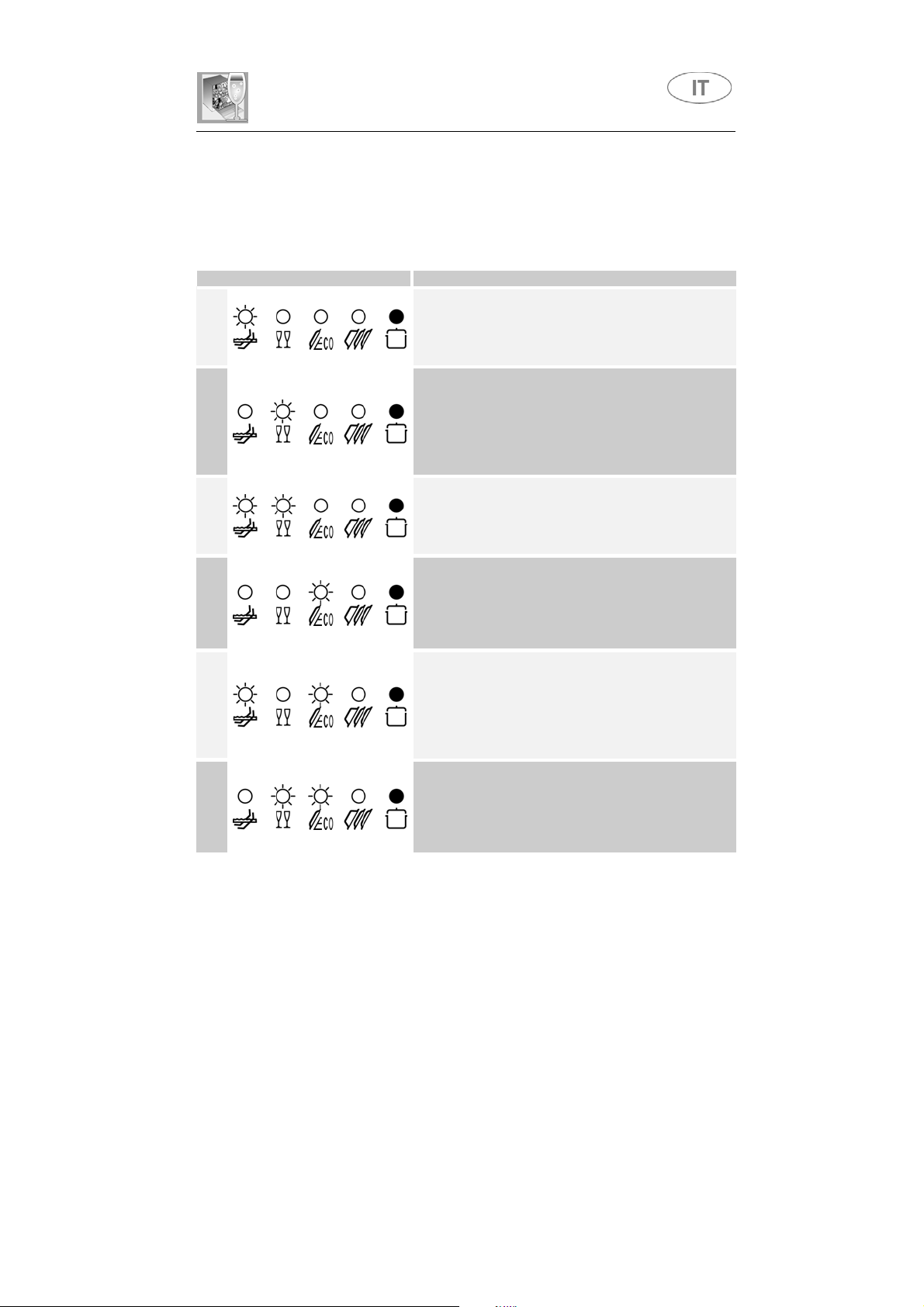

6. Rimedi alle anomalie di funzionamento
La lavastoviglie è in grado di segnalare una serie di malfunzionamenti
mediante l’accensione contemporanea di più spie con il seguente significato:
ANOMALIA DESCRIZIONE
Guasto acquastop
E' intervenuto il sistema antiallagamento (solo per i
modelli provvisti). Interviene in caso di perdite
d'acqua. E' necessario rivolgersi al servizio tecnico
assistenza clienti.
Livello di sicurezza
E' intervenuto il sistema che limita il livello d'acqua
nella lavastoviglie. Interrompere il programma in
corso, spegnere la lavastoviglie. Accendere e
programmare nuovamente la lavastoviglie ed avviare
il ciclo di lavaggio. Se il problema permane rivolgersi
al servizio tecnico assistenza clienti.
Anomalia riscaldamento acqua
Il riscaldamento dell'acqua non viene eseguito o
eseguito in modo anomalo. Eseguire nuovamente il
programma di lavaggio; se il problema permane
rivolgersi al servizio tecnico assistenza clienti.
Anomalia rilevamento temperatura acqua
Interrompere il programma in corso, spegnere la
lavastoviglie. Accendere e programmare nuovamente
la lavastoviglie ed avviare il ciclo di lavaggio. Se il
problema permane rivolgersi al servizio tecnico
assistenza clienti.
Anomalia carico acqua
Il carico dell'acqua non viene eseguito o eseguito in
modo anomalo. Verificare se i collegamenti idraulici
sono corretti, che sia aperto il rubinetto di entrata
dell'acqua e che il filtro non sia intasato. Se il
problema permane rivolgersi al servizio tecnico
assistenza clienti.
Anomalia scarico acqua
Lo scarico dell'acqua non viene eseguito o eseguito
in modo anomalo. Verificare che il tubo di scarico non
sia piegato o schiacciato e che il sifone o i filtri non
siano intasati. Se il problema permane rivolgersi al
servizio tecnico assistenza clienti.
Page 31
E7
E8
E9
Istruzioni per l'utente

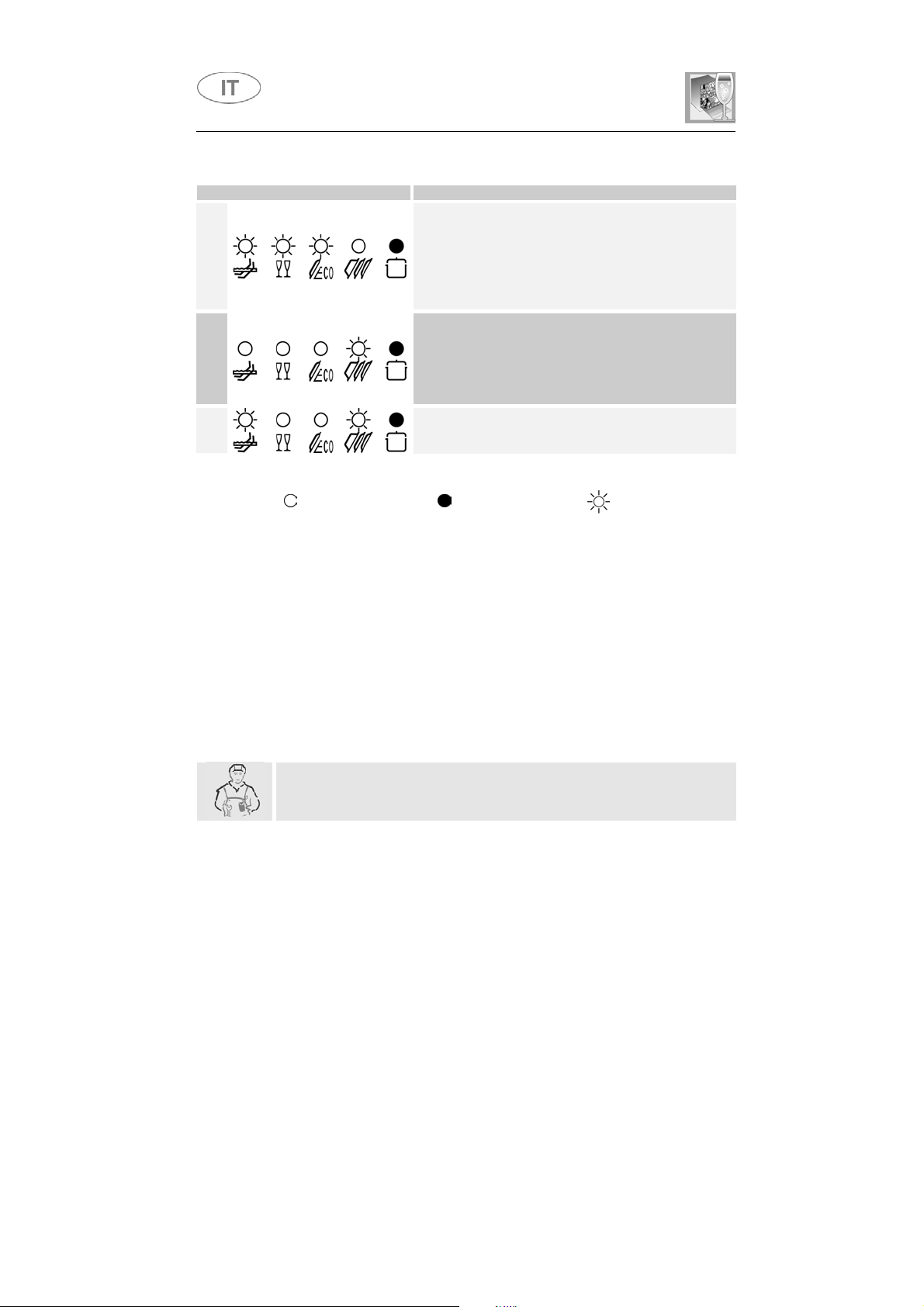

ANOMALIA DESCRIZIONE
Anomalia turbinetta
Non viene misurata in modo preciso la quantità di
acqua caricata. Interrompere il programma in corso,
spegnere la lavastoviglie. Accendere e programmare
nuovamente la lavastoviglie ed avviare il ciclo di
lavaggio. Se il problema permane rivolgersi al
servizio tecnico assistenza clienti.
Anomalia sistema lavaggio alternato
Interrompere il programma in corso, spegnere la
lavastoviglie. Accendere e programmare nuovamente
la lavastoviglie ed avviare il ciclo di lavaggio. Se il
problema permane rivolgersi al servizio tecnico
assistenza clienti.
Anomalia sistema di carico dell'acqua
È necessario rivolgersi al servizio tecnico assistenza
clienti.
Spia spenta Spia accesa Spia lampeggiante
(solo per i modelli provvisti)
In caso del verificarsi di una situazione di allarme, la macchina interrompe il
programma in corso segnalando l’anomalia.
Gli allarmi E1,E2,E3,E4,E8,E9 provocano la conclusione immediata
•
del programma in corso.
Gli allarmi E5,E6 interrompono il programma in corso e una volta risolta
•
la causa, riprendono l’esecuzione del programma.
L’allarme E7 viene visualizzato alla fine del ciclo che viene comunque
•
portato a termine dato che non viene pregiudicato il funzionamento della
lavastoviglie.
Per “azzerare” un allarme è necessario:
aprire o chiudere la porta oppure spegnere e riaccendere la macchina.
•
A questo punto è possibile programmare nuovamente la lavastoviglie.
Nel caso in cui l'anomalia dovesse persistere, occorrerà interpellare il
Centro di Assistenza Tecnica autorizzato.
Page 32
Istruzioni per l'utente
DATI TECNICI
Larghezza
Profondità misurata al filo
esterno del pannello comandi
Altezza
Capacità
Pressione acqua di alimentazione
Dati elettrici
597÷ 599 mm
550 mm
da 820 a 870 mm
12 coperti standard
min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar)
Vedere targhetta caratteristiche
Page 33
Smeg S.p.A.
Via Leonardo da Vinci, 4
42016 Guastalla (RE)
Tel. 0522 8211
Fax 0522 821452
www.smeg.it
19 590 1265 00
Page 34
Posizionamentoagganciportapermodelliconvisualizzazioneprogrammi“aled”.
598 598
Locationofdoorhooksformodelswith“LED”programdisplay.
Positionnementdescrochetssurlaportepourlesmodèlesavecaffichagedes
programmes“àled”.
AnordnungderTüraufhängungenbeiModellenmitLED-Programmanzeige.
Plaatsingvandedeurhakenvoordemodellenmet“led”programmaweergave.
Posicionamientodelosenganchespuertaparamodelosconvisualizacióndelosprogramas“medianteled”.
LocalizaçãodosenganchosparaportanosmodeloscomvisualizaçãoatravésdeLEDS.
Sx
Sx
Posizionamentoagganciportapermodelliconcondisplay..
Locationofdoorhooksformodelswithdisplay.
Positionnementdescrochetssurlaportepourlesmodèlesavecafficheur.
AnordnungderTüraufhängungenbeiModellenmitDisplay.
Dx
Plaatsingvandedeurhakenvoordemodellenmetdisplay.
Posicionamientodelosenganchespuertaparamodelosconindicador.
Localizaçãodosenganchosparaportanosmodeloscomdisplay.
Dx
NOTA:N.B.:REMARQUE:
ANMERKUNG:
NOTA:
Solamentealcunimodellisonodotatidiunodeidispositivisottoillustrati.Onlysomemodelsareequippedwithone ofthetwodevicesillustratedbelow.seulquelquesmodèlessontmunisdel’undedeuxdispositifsillustrésci-dessus.
NureinigeModelleverfügenübereinederbeidenuntendargestelltenEinrichtungen.NOTABENE:NOTA:
uitsluitendbepaaldemodellenzijnuitgerustmetéénvandetweeonderstaandafgebeeldeinrichtingenSóloalgunos modelosestánequipadosconunodelosdosdispositivosqueseilustranacontinuación.
Sóalgunsmodelosestãoequipadoscomoudosdoisdispositivosilustradosabaixo
SW32
3/4”
1/2”
3/4”
MIN
40cm
Cuø10
Loading...
