SMEG STA 612 User Manual [fr]

NOTICE D’UTILISATION

LAVE-VAISSELLE

Index

1. Avertissements concernant la sécurité et l’utilisation ____________4

2. Installation et pose ______________________________________7

3. Description des commandes_______________________________ 9

4. Instructions pour l’utilisation ______________________________15

5. Nettoyage et entretien___________________________________26

6. Guide de dépannage ___________________________________30

Nous vous remercions d’avoir choisi notre produit.
Nous vous conseillons de lire attentivement toutes les instructions que
contient ce mode d’emploi afin de connaître les conditions les plus
appropriées à une utilisation correcte et sûre de votre lave-vaisselle.
Chaque paragraphe est proposé de sorte que vous puissiez connaître
pas à pas toutes les fonctions de l’appareil, les textes sont facilement
compréhensibles et illustrés par des images détaillées.
On y donne des conseils utiles pour l’utilisation de paniers, bras de
lavage, distributeurs, filtres, programmes de lavage et pour la
configuration correcte des commandes.
Les conseils de nettoyage qui y sont indiqués vous permettront de
maintenir inaltérées dans le temps les performances de votre lave­vaisselle.
Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes
les questions que vous pourrez vous poser quant à l’utilisation de votre
nouveau lave-vaisselle.

INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au
technicien qualifié qui doit effectuer l’installation, la mise en service et
l’essai de l’appareil.

INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils
d’utilisation, la description des commandes et les opérations correctes
de nettoyage et d’entretien de l’appareil.



Avertissements

É

É

É

1. Avertissements concernant la sécurité et
l’utilisation

CE MANUEL EST PARTIE INTÉGRANTE DE L’APPAREIL: IL FAUT
TOUJOURS LE CONSERVER INTACT PRÈS DE L’APPAREIL. AVANT
L’UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE
TOUTES LES INDICATIONS QUE CONTIENT CE MANUEL. L’INSTALLATION
DEVRA ÊTRE EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ ET
CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU
POUR UNE UTILISATION DE TYPE DOMESTIQUE ET RÉPOND AUX

DIRECTIVES 72/23 CEE, 89/336 (Y COMPRIS 92/31)

VIGUEUR, Y COMPRIS LA PRÉVENTION ET L’ÉLIMINATION DES
BROUILLAGES. L’APPAREIL EST CONSTRUIT POUR EXERCER LA
FONCTION SUIVANTE:
AUTRE EMPLOI EST À CONSIDÉRER COMME ÉTANT IMPROPRE.

LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DES
EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.

LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE
NUMÉRO MATRICULE ET LE MARQUAGE EST VISIBLEMENT POSITIONNÉE
SUR LE BORD INTERNE DE LA PORTE.

INTERNE DE LA PORTE NE DOIT JAMAIS ÊTRE RETIRÉE.

NE PAS LAISSER LES RÉSIDUS DE L’EMBALLAGE SANS SURVEILLANCE
DANS L’HABITATION. SÉPARER LES DIFFÉRENTS MATÉRIAUX DE DÉCHET
PROVENANT DE L’EMBALLAGE ET LES REMETTRE AU CENTRE DE
COLLECTE SÉLECTIVE LE PLUS PROCHE.

LAVAGE ET S

CHAGE DE LA VAISSELLE

LA PLAQUE SUR LE BORD

ACTUELLEMENT EN

; TOUT

LA CONNEXION À LA TERRE EST OBLIGATOIRE CONFORMÉMENT AUX
MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE
L’INSTALLATION ÉLECTRIQUE.

RESPONSABILITÉ POUR D’ÉVENTUELS DOMMAGES À DES PERSONNES
OU CHOSES DUS AU D
DÉFECTUEUSE À LA TERRE.

LA FICHE DU CABLE D’ALIMENTATION ET LA PRISE DEVRONT ETRE DU
MEME TYPE ET CONFORMES AUX NORMES EN VIGUEUR. VERIFIER QUE
LES VALEURS DE TENSION ET DE FREQUENCE DE RESEAU
CORRESPONDENT A CELLES REPORTEES SUR LA PLAQUE
D’IDENTIFICATION. EVITER L’UTILISATION D’ADAPTATEURS OU DE
DERIVATEURS.

D’ALIMENTATION.

NE JAMAIS OTER LA FICHE EN TIRANT LE CABLE

LE CONSTRUCTEUR D

FAUT DE CONNEXION OUÀ UNE CONNEXION

CLINE TOUTE

• APRÈS L’INSTALLATION LA FICHE DOIT RESTER ACCESSIBLE.

• SI LE CORDON D’ALIMENTATION EST ENDOMMAGÉ, IL FAUT LE FAIRE

REMPLACER PAR UN TECHNICIEN QUALIFIÉ.



Avertissements

SI L’APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE
MOQUETTE, IL FAUT FAIRE ATTENTION À CE QUE LES OUVERTURES
DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.

APRÈS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR
ÉVITER UNE DISPERSION D’ÉNERGIE ÉLECTRIQUE.

UNE FOIS MIS HORS SERVICE, L’APPAREIL DOIT ÊTRE RENDU
INUTILISABLE. COUPER LE CORDON D’ALIMENTATION APRÈS AVOIR
DÉBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE
INOFFENSIVES LES PARTIES POUVANT ÊTRE DANGEREUSES POUR LES
ENFANTS (SERRURES, PORTES, ETC.). L’APPAREIL DEVRA ÊTRE ENSUITE
REMIS À UN CENTRE DE COLLECTE SÉLECTIVE DES DÉCHETS.

EN CAS D’ANOMALIE DE FONCTIONNEMENT, DÉBRANCHER LE LAVE­VAISSELLE DU RÉSEAU ÉLECTRIQUE ET FERMER LE ROBINET DE L’EAU.
CONTACTER ENSUITE UN TECHNIQUE QUALIFIÉ.

NE PAS UTILISER D’APPAREILS ENDOMMAGÉS PAR LE TRANSPORT ! EN
CAS DE DOUTE, CONSULTER VOTRE REVENDEUR. L’APPAREIL DOIT
ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR
LE CONSTRUCTEUR OU PAR UN PERSONNEL QUALIFIÉ.

L’APPAREIL EST CONÇU POUR ÊTRE UTILISÉ PAR DES PERSONNES
ADULTES.

D’EN FAIRE UN OBJET DE JEU. ÉLOIGNER LES ENFANTS DES
DÉTERGENTS ET DE LA PORTE DE LAVAGE OUVERTE. LES MATÉRIAUX
COMPOSANT L’EMBALLAGE (SACHETS EN PLASTIQUE, POLYSTYRÈNE,
PROFILÉS MÉTALLIQUES, ETC.) NE DOIVENT PAS ÊTRE LAISSÉS À LA
PORTÉE DES ENFANTS. ÉLOIGNER LES ENFANTS DU LAVE-VAISSELLE
OUVERT ; IL POURRAIT Y AVOIR DANS L’APPAREIL DES RÉSIDUS DE
DÉTERGENT POUVANT CAUSER DES DÉGÂTS IRRÉPARABLES AUX YEUX,
À LA BOUCHE ET À LA GORGE, PROVOQUANT ÉGALEMENT LA MORT PAR
ÉTOUFFEMENT.

NE PAS INTRODUIRE DE SOLVANTS COMME L’ALCOOL OU LA
TÉRÉBENTHINE QUI POURRAIENT PROVOQUER L’EXPLOSION.

NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE
OU DE VERNIS.

S'APPUYER OU S'ASSEOIR SUR LA PORTE OUVERTE DU LAVE­VAISSELLE PEUT EN CAUSER LE RENVERSEMENT, D'OÙ DANGER POUR
LES PERSONNES.

NE PAS PERMETTRE AUX ENFANTS DE S’Y EN APPROCHER OU



Avertissements

É

É

ÉVITER DE LA FAÇON LA PLUS ABSOLUE QU’IL SOIT DE TOUCHER LA
RÉSISTANCE DE SUITE APRÈS LA FIN D’UN PROGRAMME DE LAVAGE.
PENDANT L'UTILISATION DU LAVE-VAISSELLE, IL POURRAIT Y AVOIR UN
LÉGER NOIRCISSEMENT DE LA RÉSISTANCE, MÊME LOCALISÉ. CE FAIT
EST NORMAL CAR IL DÉPEND DES MODES DE FONCTIONNEMENT ET NE
PORTE PAS PRÉJUDICE À LA FONCTIONNALITÉ DE L'APPAREIL.

NE PAS BOIRE L’EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS
LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME
DE LAVAGE ET AVANT LE SÉCHAGE.

LES COUTEAUX ET LES AUTRES USTENSILES DE CUISINE AYANT DES
POINTES TRANCHANTES DOIVENT ETRE PLACES DANS LE PANIER AVEC
LES POINTES TOURNEES VERS LE BAS OU EN POSITION HORIZONTALE
DANS LE PANIER SUPERIEUR, EN FAISANT ATTENTION DE NE PAS SE
BLESSER ET QU’ILS NE DEPASSENT PAS DU PANIER.

MODÈLES DOTÉS D’ACQUASTOP

ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN
CAS DE FUITES D’EAU. APRÈS L’INTERVENTION D'ACQUASTOP, IL FAUT
CONTACTER UN TECHNICIEN QUALIFIÉ AFIN DE TROUVER ET DE
RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D’ACQUASTOP LE
TUYAU D’ALIMENTATION EN EAU CONTIENT UNE ÉLECTROVALVE.

COUPER LE TUYAU ET NE PAS LAISSER TOMBER L’
DANS L’EAU.

DÉBRANCHER L’APPAREIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE.

SI LE TUYAU D’ALIMENTATION EN EAU EST ENDOMMAGÉ,

NE PAS

LECTROVALVE

DE SUITE APRÈS L’INSTALLATION, EFFECTUER UN BREF ESSAI DE
L’APPAREIL EN SUIVANT LES INSTRUCTIONS INDIQUÉES AUX PAGES
SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER
L’APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE
D’ASSISTANCE TECHNIQUE LE PLUS PROCHE.

RÉPARER L’APPAREIL.

LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR
LES NORMES DE SÉCURITÉ EN VIGUEUR ET RELATIVES AUX
APPAREILLAGES ÉLECTRIQUES. D’ÉVENTUELS CONTRÔLES TECHNIQUE
NE DEVRONT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL SPÉCIALISÉ
ET AUTORISÉ:

NON AUTORISÉ COMPORTENT NON SEULEMENT LA CADUCITÉ DE LA
GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE SOURCE DE DANGER
POUR L’UTILISATEUR.

LES R

PARATIONS EFFECTUÉES PAR UN PERSONNEL

Le constructeur décline toute responsabilité

pour des dommages subis par des

NE PAS ESSAYER DE

personnes et des choses causés par l’inobservation des prescriptions
susmentionnées ou dérivant de la modification abusive, ne serait-ce que d’une
seule partie de l’appareil, et de l’utilisation de pièces de rechange non originales.



Instructions pour l'installateur

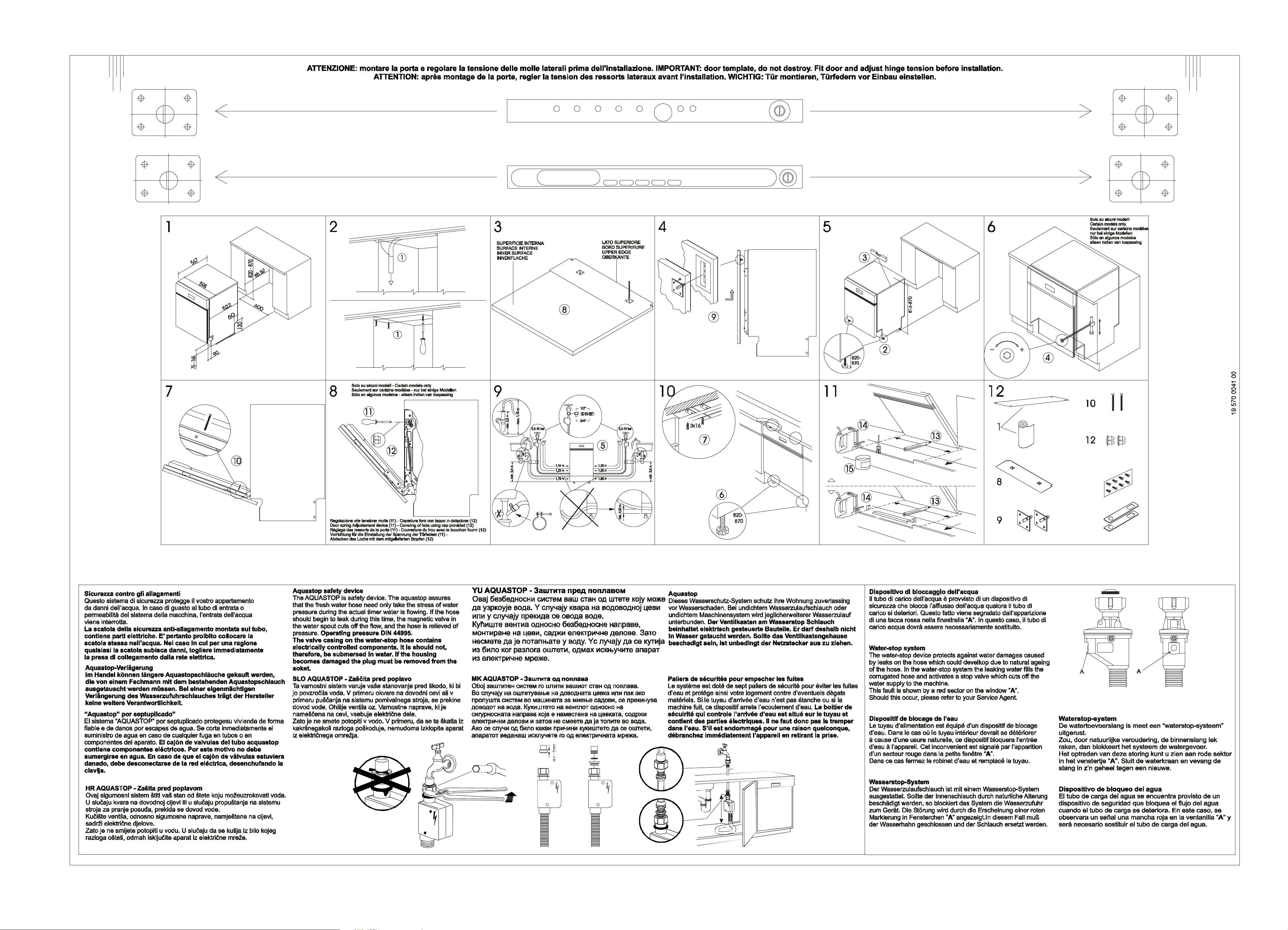

2. Installation et pose

Retirer les éléments bloque-paniers en polystyrène.
Positionner l’appareil à l’endroit choisi. On peut faire adhérer les côtés
ou le panneau de fond du lave-vaisselle aux meubles ou aux murs. Si le
lave-vaisselle est installé à proximité d’une source de chaleur, il faudra
interposer un panneau à isolation thermique afin de prévenir les
surchauffements et les pannes. Pour assurer la stabilité, installer les
appareils à encastrement inférieur ou intégrables uniquement sous des
plans de travail continus en les vissant aux meubles adjacents. Pour
faciliter les opérations d’installation, les tuyaux d’alimentation et
d’évacuation sont orientables dans toutes les directions; contrôler que
ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient pas trop
tendus. Serrer la bague de fixation après avoir orienté les tuyaux dans la
direction désirée. Pour le passage des tuyaux et du câble d’alimentation,
le trou doit avoir un diamètre minimum de 8 cm.

Niveler l’appareil au sol à l’aide des pieds réglables spéciaux. Cette
opération est indispensable pour assurer le fonctionnement correct du
lave-vaisselle.

Il est absolument interdit de monter une table de cuisson sur un lave­vaisselle pose libre. Il est absolument interdit d’encastrer le lave­vaisselle sous une table de cuisson en vitrocéramique.

Il est possible d’encastrer le lave-vaisselle sous une table de cuisson
traditionnelle à la condition que le plan de travail de la cuisine soit

continu, et que ce lave-vaisselle et la table soient montés et fixés
correctement, de façon à ne pouvoir causer aucune situation de
danger.

Certains modèles sont dotés d’un seul pied postérieur réglable à l’aide
d’une vis placée en bas sur la partie antérieure de l’appareil.

2.1 Raccordement au réseau de distribution d'eau

Prévenir les risques d’engorgement ou de dommage : si la tuyauterie

de l’eau est neuve ou si elle est restée inactive pendant longtemps,
avant de procéder au raccordement au réseau de distribution d'eau,
s’assurer que l’eau soit limpide et sans impuretés afin d’éviter
d’endommager l’appareil. Pour le raccordement du lave-vaisselle au

réseau hydrique, utiliser exclusivement des tuyaux neufs; de vieux
tuyaux ou des tuyaux usés ne doivent pas être réutilisés.



Instructions pour l'installateur

RACCORDEMENT À LA PRISE D’EAU

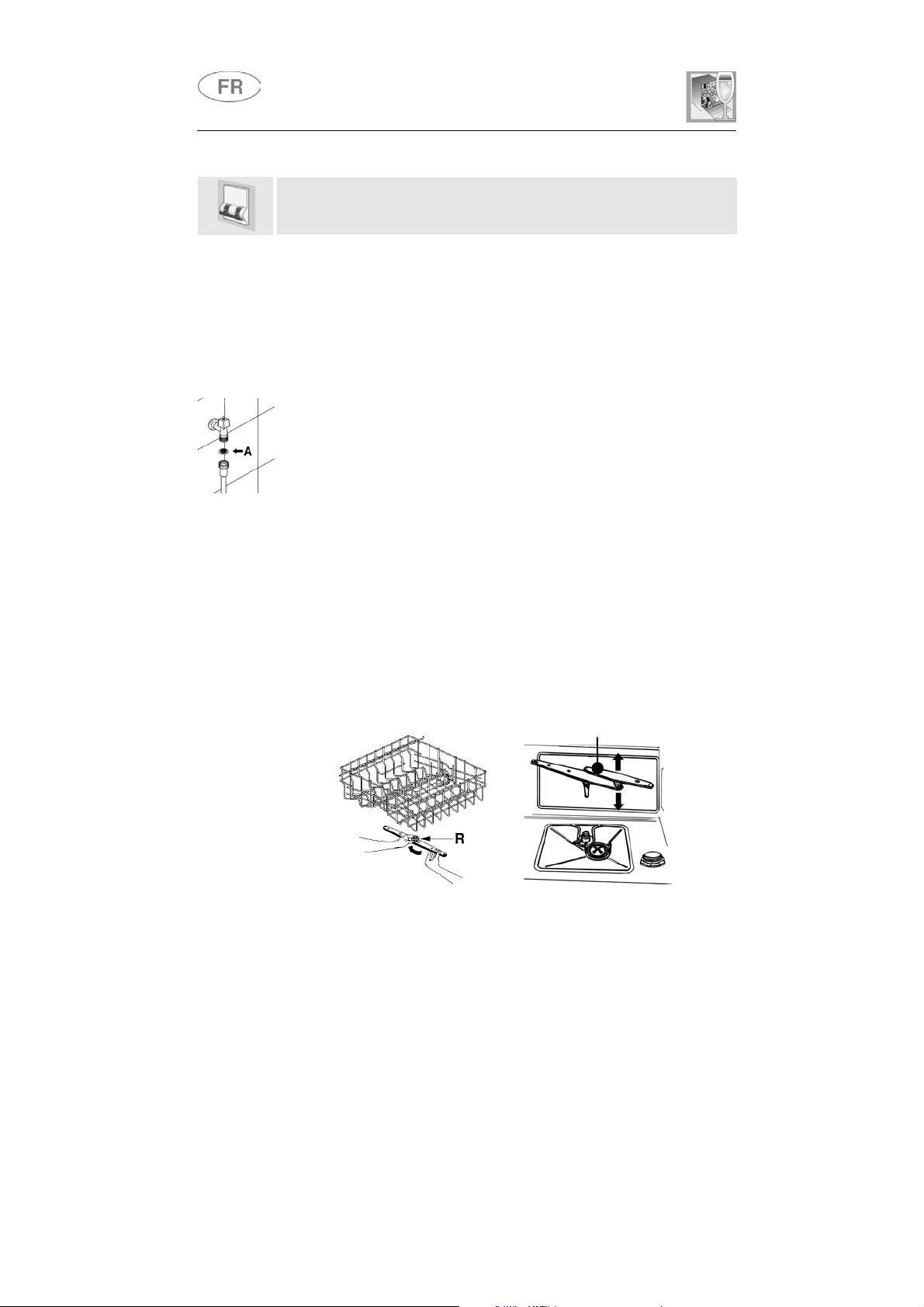

Raccorder le tuyau d’alimentation à une prise d’eau froide
avec raccord fileté ¾’’ gaz en interposant le filtre A en
dotation.

compléter l'opération en serrant d'environ ¼ de tour
avec une pince.

Dans les modèles dotés d'ACQUASTOP le filtre est
déjà présent dans la bague filetée.

Bien visser le tuyau avec les mains puis

Il est possible d’alimenter le lave-vaisselle avec de l’eau

pas 60°C.

lavage sera abrégé de 20 minutes environ, mais son efficacité sera
toutefois légèrement réduite. Le raccordement devra être effectué à la
prise domestique d’eau chaude et selon les mêmes modalités décrites
pour le raccordement à la prise d’eau froide.

RACCORDEMENT AU TUYAU D’ÉVACUATION

Introduire le tuyau spécial dans une
conduite d’évacuation au diamètre
minimum de
mettre sur le lavabo en utilisant le
support du tuyau fourni avec
l’appareil, mais en prenant soin
d’éviter les étranglements ou les
courbures excessives. Il est
important d’éviter que le tuyau
puisse se décrocher et tomber. Pour
ce faire, le support du tuyau est doté
d’un orifice grâce auquel il est
possible de le fixer à l’aide d’un
lacet au mur ou au robinet.
L’extrémité libre sera placée à une hauteur comprise entre
et ne devra jamais être recouverte par l’eau. En présence de tuyaux de
rallonge disposés horizontalement, pour un maximum de 3 m, positionner
le tuyau d’évacuation à une hauteur maximale de

En alimentant l’appareil avec de l’eau chaude, le temps de

4 cm

; en alternative, le

85 cm

ne dépassant

30 et 100 cm

du sol.

2.2 Alimentation électrique

Brancher la fiche à une prise de courant adéquate et conformément aux
instructions mentionnées au chapitre "1. Avertissements concernant la
sécurité et l’utilisation".



Instructions pour l'utilisateur

3. Description des commandes

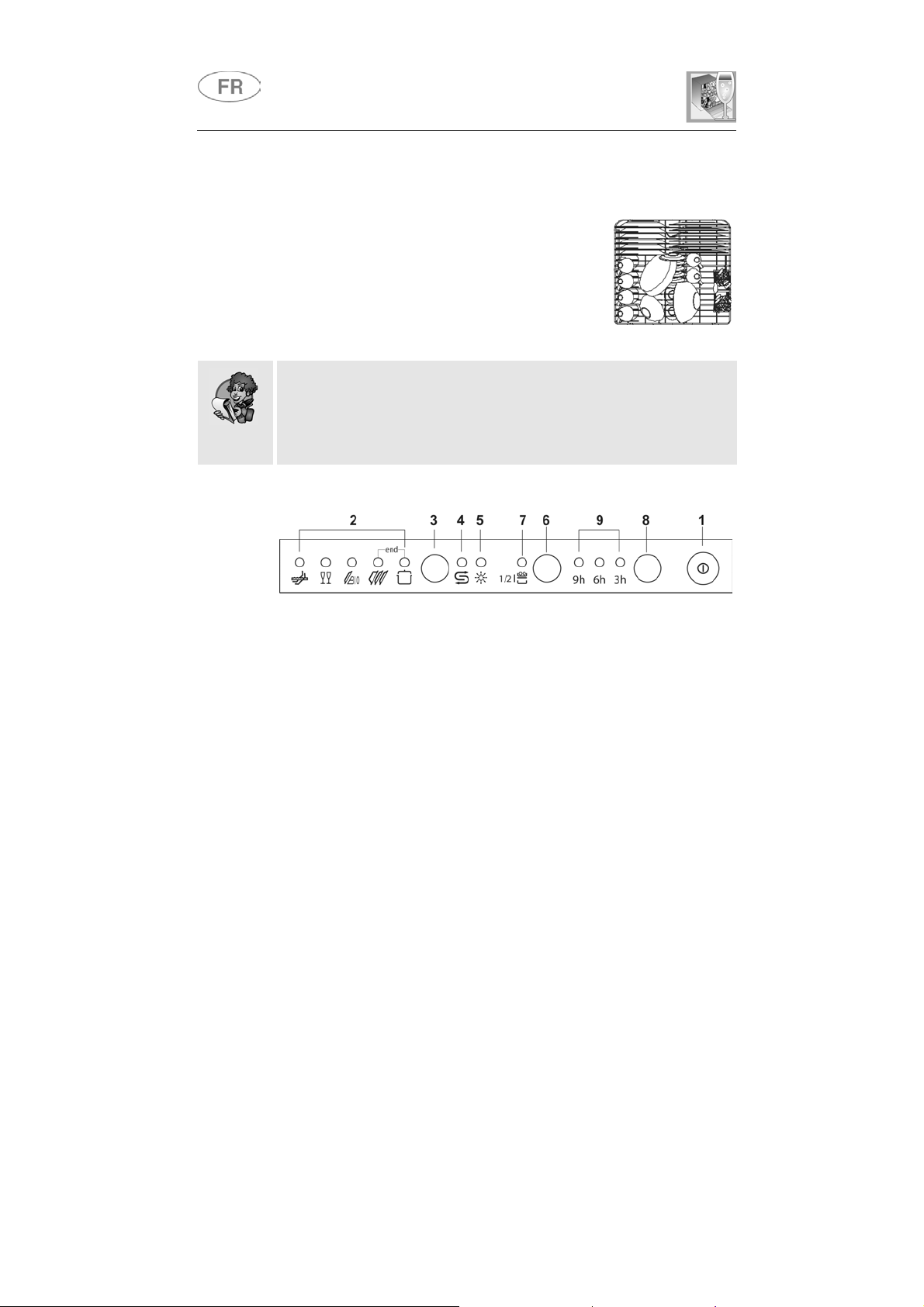

3.1 Le bandeau de commandes supérieur

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur
le bandeau de commandes supérieur.

TOUCHE D’ALLUMAGE/EXTINCTION

1

En pressant cette touche on met la machine sous tension.

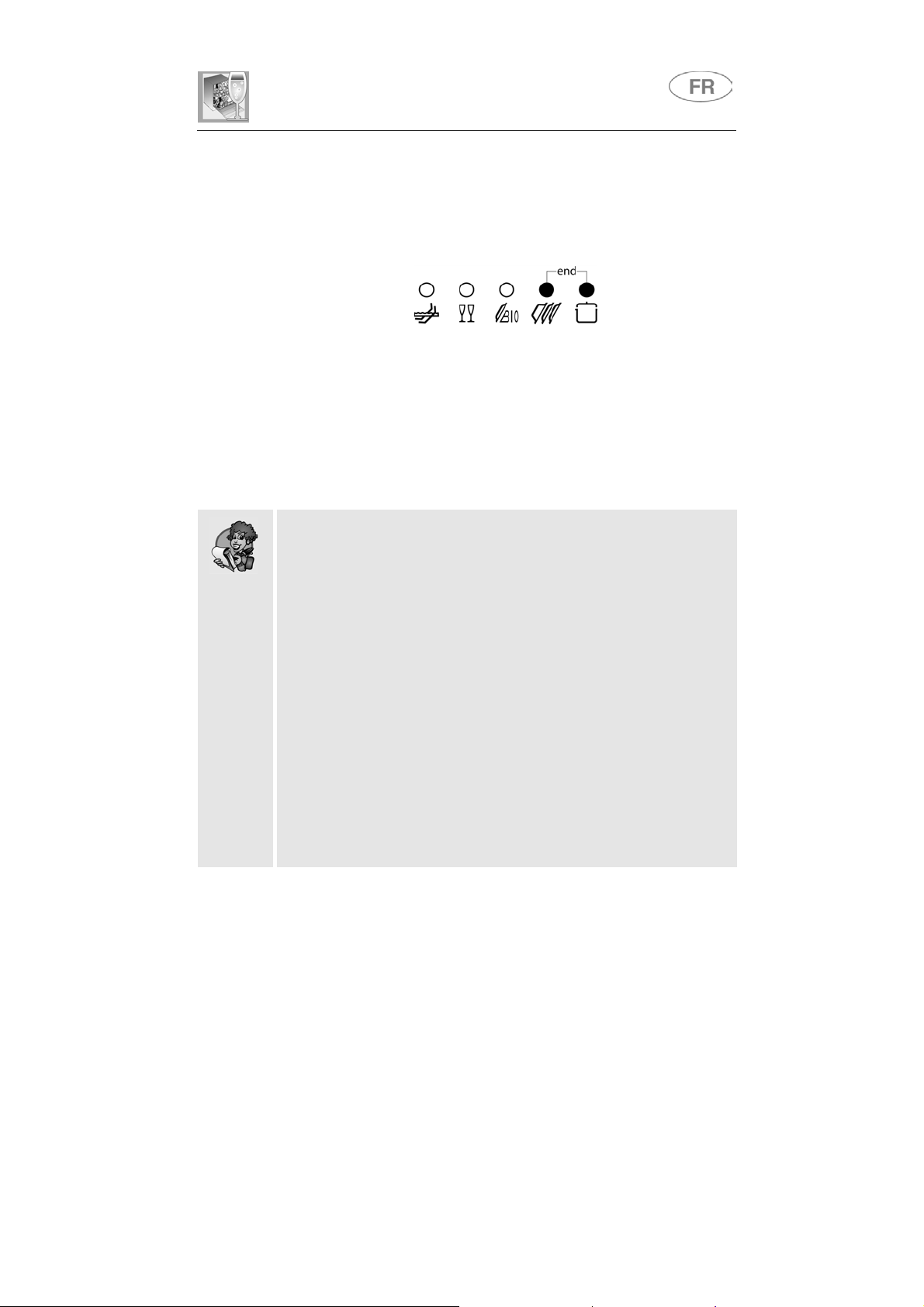

VOYANTS PROGRAMME SÉLECTIONNÉ

2

Le voyant allumé indique le programme sélectionné et la présence
d’éventuelles anomalies (consulter le guide de dépannage).

BOUTON SÉLECTION PROGRAMMES

3

En pressant ce bouton en séquence, on peut sélectionner le
programme désiré.

VOYANT MANQUE DE SEL

4

Le voyant allumé indique que la machine n’a plus de sel.

VOYANT MANQUE PRODUIT DE RINÇAGE

5

(présent seulement sur certains modèles)
Le voyant allumé indique que la machine n’a plus de produit de rinçage.

TOUCHE DEMI-CHARGE

6

En appuyant sur ce bouton, on sélectionne l’option

CHARGE
VOYANT DEMI-CHARGE

7

Le voyant allumé indique que le
sélectionné.

TOUCHE DÉPART DIFFÉRÉE

(présent seulement sur certains modèles)

8

En appuyant plusieurs fois sur cette touche, il est possible de retarder le
départ du programme de 3, 6 ou 9 heures.

VOYANTS DÉPART DIFFÉRÉ

(présent seulement sur certains modèles)

9

L’allumage indique que le départ différé de 3, 6, 9 heures a été
sélectionné.

.

(présent seulement sur certains modèles)

(présent seulement sur certains modèles)

LAVAGE DEMI-

(présent seulement sur certains modèles)

LAVAGE DEMI-CHARGE

est



Instructions pour l'utilisateur

CONFIGURATION DU PROGRAMME DE LAVAGE ET ALLUMAGE

Pour sélectionner le programme le plus approprié au type de vaisselle à
laver, consulter le tableau ci-après qui mentionne le type de lavage optimal
en fonction également de la nature de la vaisselle et du degré de saleté.

Après avoir trouvé le programme de lavage le plus approprié à l’aide du
tableau proposé:

presser la touche

•

VOYANT PROGRAMMES (2)

appuyer plusieurs fois sur le bouton de

•

ALLUMAGE/EXTINCTION (1)

;

SÉLECTION PROGRAMMES (3)

jusqu’à l’allumage du voyant correspondant au programme désiré;
fermer la porte; après

•

son déroulement le

VOYANT

environ le programme commence, pendant

2 sec.

correspondant clignotera (signalisation de

programme en cours).

et attendre l’allumage du

PROGRAMME NUMERO

ET SYMBOLE

1

2

3

4

5

TREMPAGE

DELICAT

BIO (*)

EN 50242

NORMAL

INTENSIF

Effectuer le trempage
L’option

DEMI-CHARGE (6)

CHARGE

VAISSELLE ET

COUVERTS

Casseroles et

couverts en attente

d’un autre lavage

Lavage immédiat

après l’utilisation pour

vaisselle peu sale

Lavage immédiat

après l’utilisation

pour vaisselle

normalement sale

Vaisselle

normalement sale

Casseroles et
vaisselle très sales
(à l’exception de la

vaisselle délicate)

uniquement

en demi-charge.

DÉROULEMENT

PROGRAMMES

Prélavage à froid

Prélavage à froid
Lavage à 45°C
Rinçage à froid
Rinçage à 68°C
Séchage

Lavage à 50°C
Rinçage à froid
Rinçage à 65°C
Séchage

Prélavage à froid
Lavage à 65°C
Rinçage à froid
Rinçage à 68°C
Séchage

Prélavage à 45°C
Lavage à 70°C
2 rinçages à froid
Rinçage à 70°C
Séchage

est facultative pour tous les programmes,

DURÉE CONSOMMATION

MINUTES

(2)

EAU

LITRES (1)

ÉNERGIE

KWh (2)

16' 6

75' 16 1,05

180' 15 1,05

90' 17 1,25

108' 20 1,55

à l’exclusion du

_

trempage.

(*) Programme de référence selon la norme EN 50242.
(

) Non prévu.

–

(1) Consommation moyenne en considérant le réglage de l’adoucisseur sur le

niveau 2

.

(2) La durée du cycle et la consommation d’énergie peuvent changer en fonction de la

température de l’eau et ambiante, du type et de la quantité de vaisselle.



Instructions pour l'utilisateur

Si la porte du lave-vaisselle n’a pas été fermée ou n’est pas bien fermée,
la machine ne se met pas en marche.

TABLEAU POUR INSTITUTS DE CONTRÔLE

Norme de contrôle EN 50242

Programme comparatif BIO
Charge 12 couverts
Type de détergent B
Dosage du détergent 30 g
Réglage du produit de rinçage Selon les modèles 3/4 ou 4/6

EN 50242

3.2 Programmes de lavage

Avant de faire démarrer un programme de lavage, vérifier
que:

• Le robinet de l’eau soit ouvert.

• Dans le réservoir de l’adoucisseur il y ait du sel régénérant.

• Dans le réservoir il y a la dose adéquate de détergent.

• Les paniers aient été chargés correctement.

• Les bras de lavage tournent librement et sans obstacles.

• La porte du lave-vaisselle soit bien fermée.


