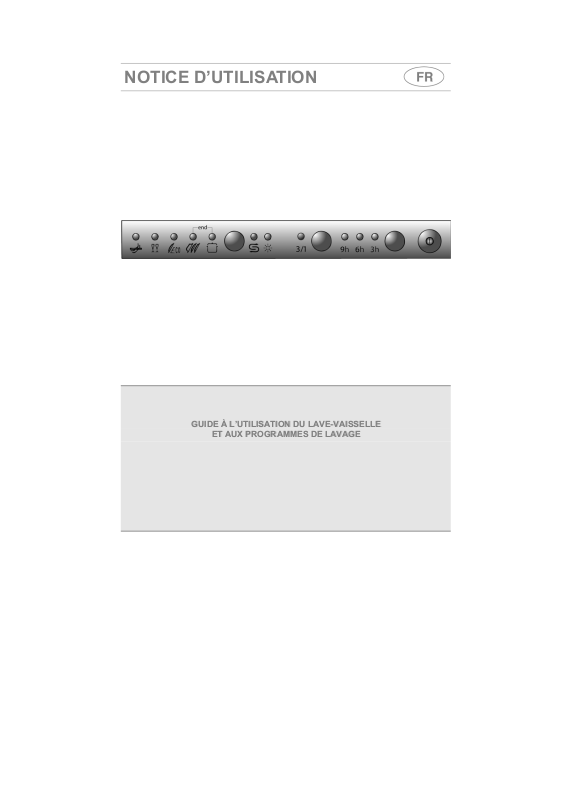

NOTICE D’UTILISATION

GGUUIIDDEEÀÀLL’’UUTTIILLIISSAATTIIOONNDDUULLAAVVEE--VVAAIISSSSEELLLLE

EETTAAUUXXPPRROOGGRRAAMMMMEESSDDEELLAAVVAAGGE

Index

1. Description des commandes______________________________ 24

2. Guide de dépannage ___________________________________30

Nous vous remercions d’avoir choisi notre produit. Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle. Les paragraphes sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l’appareil, les textes sont facilement compréhensibles et reportent à des images détaillées. Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes les demandes qui pourront surgir sur l’utilisation du lave-vaisselle. Pour toute autre information sur l’utilisation et l’entretien du lavevaisselle, lire attentivement le manuel ci-joint.

INSTRUCTIONS POUR L’UTILISATEUR: des conseils utiles sont donnés sur les programmes de lavage et toutes les fonctions du lavevaisselle.



Instructions pour l'utilisateur

1. Description des commandes

1.1 Le bandeau de commandes supérieur

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes supérieur.

TOUCHE D’ALLUMAGE/EXTINCTION

En pressant cette touche on met la machine sous tension.

VOYANTS PROGRAMME SÉLECTIONNÉ

Le voyant allumé indique le programme sélectionné et la présence d’éventuelles anomalies (consulter le guide de dépannage).

BOUTON SÉLECTION PROGRAMMES

En pressant ce bouton en séquence, on peut sélectionner le programme désiré.

VOYANT MANQUE DE SEL

Le voyant allumé indique que la machine n’a plus de sel.

VOYANT MANQUE PRODUIT DE RINÇAGE

(présent seulement sur certains modèles) Le voyant allumé indique que la machine n’a plus de produit de rinçage.

TOUCHE DÉPART DIFFÉRÉE

En appuyant plusieurs fois sur cette touche, il est possible de retarder le départ du programme de 3, 6 ou 9 heures.

VOYANTS DÉPART DIFFÉRÉ

L’allumage indique que le départ différé de 3, 6, 9 heures a été sélectionné.

TOUCHE OPTION "3/1"

En pressant cette touche, on active l'option d’utilisation des produits 3/1.

VOYANT OPTION "3/1"

Le voyant allumé indique que la fonction est active.

(présent seulement sur certains modèles)



CONFIGURATION DU PROGRAMME DE LAVAGE ET ALLUMAGE

Pour sélectionner le programme le plus approprié au type de vaisselle à laver, consulter le tableau ci-après qui mentionne le type de lavage optimal en fonction également de la nature de la vaisselle et du degré de saleté.

Instructions pour l'utilisateur

Après avoir trouvé le programme de lavage le plus approprié à l’aide du tableau proposé:

•

presser la touche

l’allumage du

•

appuyer plusieurs fois sur le bouton de

(3)

jusqu’à l’allumage du voyant correspondant au programme désiré;

•

fermer la porte; après

VOYANT PROGRAMMES (2)

pendant son déroulement le (signalisation de programme en cours).

ALLUMAGE/EXTINCTION (1)

;

SÉLECTION PROGRAMMES

2 sec.

environ le programme commence,

VOYANT

correspondant clignotera

et attendre

PROGRAMME

NUMERO ET SYMBOLE

TREMPAGE

DELICAT

ECO (*)

EN 50242

NORMAL

INTENSIF

Effectuer le trempage

CHARGE VAISSELLE

ET COUVERTS

Casseroles et

couverts en attente

d’un autre lavage

Lavage immédiat

après l’utilisation pour

vaisselle peu sale

Lavage immédiat

après l’utilisation

pour vaisselle

normalement sale

Vaisselle

normalement sale

Casseroles et vaisselle très sales (à l’exception de la

vaisselle délicate)

uniquement

en demi-charge.

DÉROULEMENT

PROGRAMMES

Prélavage à froid

Lavage à 45°C Rinçage à froid Rinçage à 68°C Séchage

Lavage à 50°C Rinçage à froid Rinçage à 65°C Séchage

Prélavage à froid Lavage à 65°C Rinçage à froid Rinçage à 68°C Séchage

Prélavage à 45°C Lavage à 70°C 2 rinçages à froid Rinçage à 70°C Séchage

DURÉE CONSOMMATION

MINUTES

(2)

EAU

LITRES (1)

ÉNERGIE

KWh (2)

9' 5

59' 12 0,90

125'

(**)

13 1,01

80' 17 1,20

105' 20 1,50

(*) Programme de référence selon la norme EN 50242. (**) Pour les modèles AAA le programme ECO (EN 50242) a une durée de

175’

(voir

étiquette énergie).

Non prévu.

(–)

(1) Consommation moyenne en considérant le réglage de l’adoucisseur sur le

niveau 2

(2) La durée du cycle et la consommation d’énergie peuvent changer en fonction de la

température de l’eau et ambiante, du type et de la quantité de vaisselle.

Si la porte du lave-vaisselle n’a pas été fermée ou n’est pas bien fermée, la machine ne se met pas en marche.



Instructions pour l'utilisateur

TABLEAU POUR INSTITUTS DE CONTRÔLE

Norme de contrôle EN 50242

Programme comparatif ECO Charge 10 couverts Type de détergent B Dosage du détergent 25 g Réglage du produit de rinçage 5/6

1.2 Programmes de lavage

Avant de faire démarrer un programme de lavage, vérifier que:

• Le robinet de l’eau soit

• Dans le

• Les paniers aient été

• Les bras de lavage tournent

• La porte du lave-vaisselle

réservoir réservoir

de l’adoucisseur il y a

chargés correctement

ouvert

il y ait du sel régénérant

la dose adéquate de détergent

librement

soit bien fermée

et sans obstacles.



ANNULATION DU PROGRAMME EN COURS

•

Pour annuler le programme en cours, il est nécessaire après avoir

ouvert la porte, presser et tenir pressé pendant quelques secondes le bouton de simultané des

•

Refermer la porte.

•

Après 1 minute environ, la machine finit son cycle.

SELECTION PROGRAMMES (3) voyants

des programmes 4 et 5 (marqués «end»).

jusqu’à l’allumage

Instructions pour l'utilisateur

MODIFICATION DU PROGRAMME

Pour modifier un programme en cours, ouvrir la porte et sélectionner le nouveau programme. Lorsque la porte est refermée, le lave-vaisselle exécute automatiquement le nouveau programme.

DÉPART DIFFÉRÉ (présent seulement sur certains modèles)

Il est possible de retarder le départ du programme de 3, 6 ou 9 heures. On peut ainsi faire fonctionner le lave-vaisselle dans la tranche horaire qui convient le mieux. Après avoir sélectionné le programme désiré, appuyer sur la touche

DÉPART DIFFÉRÉ (6)

correspondant Si l’on veut sortir de la procédure sans sélectionner le départ différé, appuyer plusieurs fois sur la touche jusqu’à l’extinction des 3 voyants. À la fin du cycle, la procédure s’exclut automatiquement, par conséquent si l’on désire un départ différé pour le programme suivant il faudra le sélectionner de nouveau.

DÉPART DIFFÉRÉ (7)

pour sélectionner le retard. Le voyant

s’allume.

TOUCHE OPTION "3/1" (seulement sur certains modèles) (disponible dans tous les programmes sauf le trempage)

En pressant la touche du voyant correspondant. Cette option est étudiée pour l’utilisation de détergents (en poudre ou en pastilles) avec des substances intégrées qui remplacent le sel et le produit de rinçage, connus sur le marché sous le nom de « 3 en 1 » ou « triple effet » ; dans ce cas, le lave-vaisselle utilisera le produit de façon optimale en évitant la consommation de sel et de produit de rinçage, éventuellement déjà présents dans le lave-vaisselle.

Remarque :

voyants sel/produit de rinçage restent allumés, si les bacs correspondants sont vides.

si l’on sélectionne la touche "

(8)

on active l’option "

3/1

", confirmée par l’allumage

3/1

", il est normal que les



Instructions pour l'utilisateur

RÉGLAGE DE L’ADOUCISSEUR

Le lave-vaisselle est doté d’un dispositif qui permet de personnaliser le réglage de l’adoucisseur en fonction de la dureté de l’eau de réseau.

Selon les modèles, le sélecteur qui agit sur le réglage peut être:

• dans l’embout en plastique qui se trouve sur le côté l’intérieur du lave-vaisselle;

• à l'intérieur de l'adoucisseur, juste sous le bouchon.

Les deux permettent le réglage sur 5 positions:

droit

, à



TABLEAU DE LA DURETÉ DE L’EAU

DURETÉ DE L’EAU

Duretés Allemandes (°dH) Duretés Françaises (°dF)

0 - 4 0 - 7 Position N. 1 PAS DE SEL

5 - 15 8 - 25 Position N. 1 16 - 23 26 - 40 Position N. 2 24 - 31 41 - 60 Position N. 3 32 - 47 61 - 80 Position N. 4 48 - 58 81 - 100 Position N. 5

RÉGLAGE

Demander les informations relatives au degré de dureté de l’eau à l’entreprise hydrique de distribution.

Instructions pour l'utilisateur

POUR ÉCONOMISER DE L’ÉNERGIE ! … ET RESPECTER L’ENVIRONNEMENT

• Essayer de toujours utiliser le lave-vaisselle

• Ne pas rincer au préalable la vaisselle à l’eau courante.

• Utiliser le programme de lavage le

charge.

• Ne pas effectuer de rinçages préliminaires.

• Raccorder le lave-vaisselle à une installation d’eau chaude jusqu’à

60°C (si disponible).

POUR RÉDUIRE LES CONSOMMATIONS DE DÉTERGENT ! … ET RESPECTER L’ENVIRONNEMENT

Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d’énergie électrique, il est conseillé:

•

de séparer la vaisselle

aux détergents agressifs et aux températures élevées;

•

de ne pas verser

Si l’on doit ouvrir la porte pendant le lavage, le programme sera interrompu, le voyant correspondant continuera à clignoter et un signal sonore avisera que le cycle n’est pas terminé. Il faudra attendre environ fermer la porte pour faire repartir le programme. À la fermeture de la porte le programme reprendra du point où il a été interrompu. Il est opportun d’effectuer cette opération pourrait provoquer des irrégularités dans le déroulement du programme.

plus délicate de la vaisselle plus résistante

le détergent directement sur la vaisselle.

uniquement si elle est nécessaire

plus approprié

en pleine charge.

à chaque type de

1 minute

, car elle

avant de

ARRET

À la fin du programme, le lave-vaisselle émet un bref signal sonore et les des programmes 4 et 5 (marqués «end») clignotent.

On obtient l’extinction de la machine en ouvrant la porte et en appuyant sur le bouton d’

EXTRACTION DE LA VAISSELLE

À la fin du programme de lavage, attendre au moins d’extraire la vaisselle, de sorte à ce qu’elle refroidisse. Pour éviter que d’éventuelles gouttes d’eau restées dans le panier supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est de vider tout d’abord le panier inférieur et ensuite le panier supérieur.

ALLUMAGE/EXTINCTION (1)

voyants

20 minutes

avant

conseillé



Instructions pour l'utilisateur

2. Guide de dépannage

Le lave-vaisselle est en mesure de signaler une série de mauvais fonctionnements par l’allumage simultané de plusieurs voyants dont le sens est le suivant:

ANOMALIE DESCRIPTION

Problème acquastop

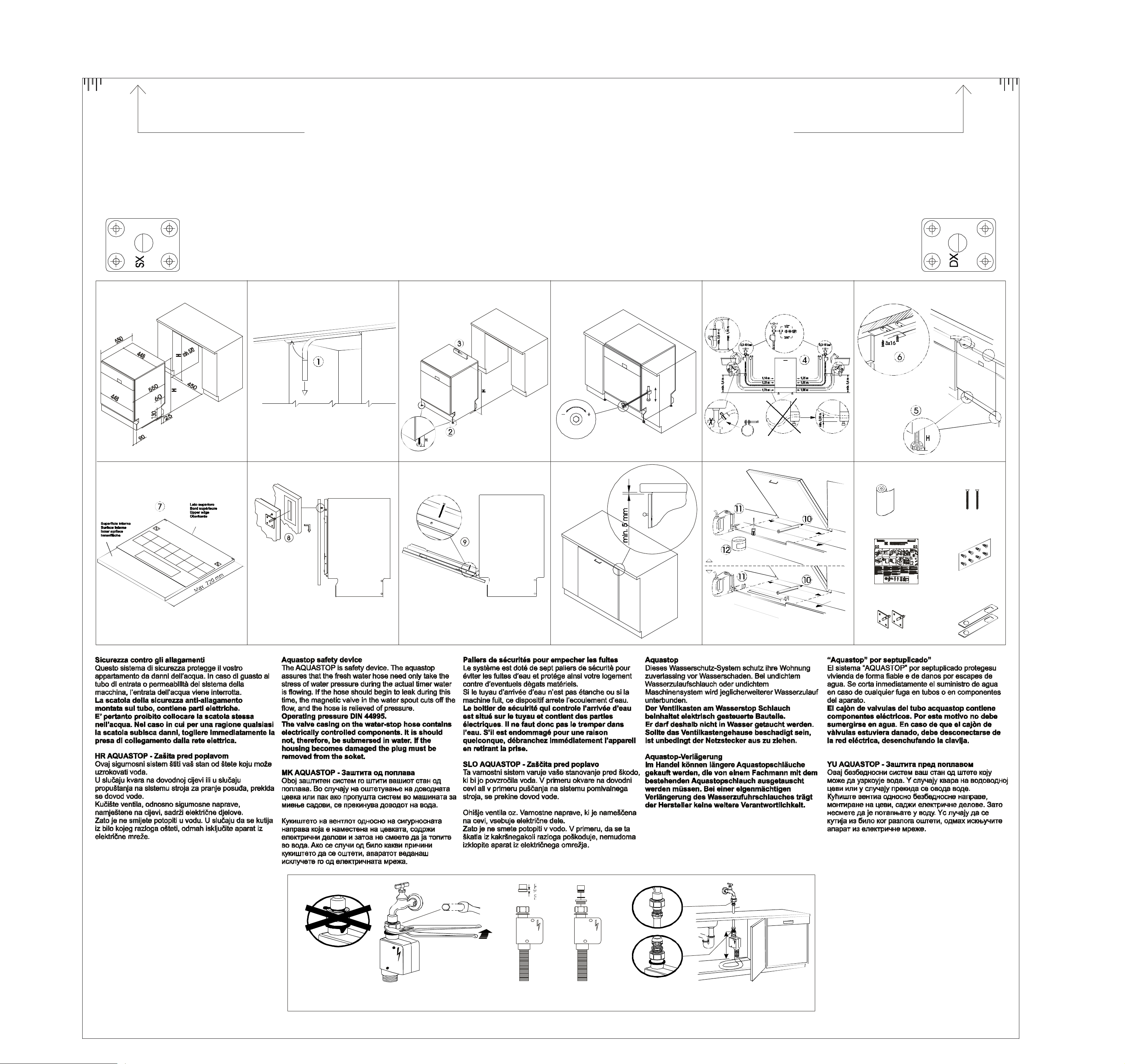

Intervention du système anti-débordement (seulement pour les modèles qui en sont équipés). Interviention en cas de fuites d’eau. S’adresser au service après-vente.

Anomalie chauffage de l’eau

Le chauffage de l’eau n’est pas effectué ou est effectué d’une façon anomale. Effectuer de nouveau le programme de lavage ; si le problème persiste, s’adresser au service après-vente.

Anomalie relevé de la température de l’eau.

Interrompre le programme en cours, éteindre le lavevaisselle. Allumer, programmer de nouveau le lavevaisselle et faire partir le cycle de lavage. Si le problème persiste, s’adresser au service aprèsvente.

Anomalie arrivée de l’eau

L’arrivée de l’eau dans le lave-vaisselle ne se fait pas ou se fait d’une façon anomale. Vérifier si les raccordements hydrauliques sont corrects, si le robinet d’entrée de l’eau est ouvert et si le filtre n’est pas obstrué. Si le problème persiste, s’adresser au service après-vente.

Anomalie évacuation de l’eau

L’évacuation de l’eau ne se fait pas ou se fait d’une façon anomale. Vérifier que le tuyau d’évacuation ne soit pas plié ou écrasé et que le siphon ou les filtres ne soient pas obstrués. Si le problème persiste, s’adresser au service après-vente.



Voyant éteint Voyant allumé Voyant clignotant
