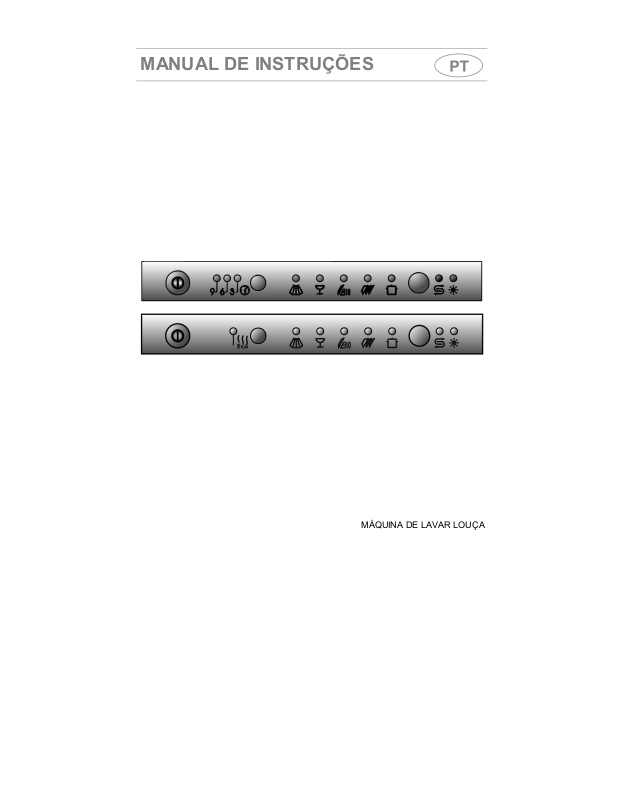

MANUAL DE INSTRUÇÕES
Á
M
QUINA DE LAVAR LOUÇA
Sumário
1. Advertências para a segurança e o uso_____________________ 32
2. Instalação e execução __________________________________ 35
3. Descrição dos comandos ________________________________ 37
4. Instruções para o uso___________________________________ 42
5. Limpeza e manutenção _________________________________ 53
6. Soluções para as anomalias de funcionamento_______________ 57
Agradecemos por terem escolhido este nosso produto.
Aconselhamos ler cuidadosamente todas as instruções contidas neste
manual para conhecer as condições mais idóneas a fim de realizar uma
utilização correcta e segura da sua máquina de lavar louça.
Cada um dos parágrafos são apresentados de modo que se possa
realizar passo a passo todas as funcionalidades do aparelho, os testes
podem ser compreendidos facilmente e possuem imagens detalhadas.
São dados conselhos úteis para utilizar os cestos, os braços
borrifadores, os recipientes, filtros, programas de lavagem e a
configuração certa dos comandos.
Os conselhos para a limpeza que são indicados aqui permitirão manter
inalteradas durante o tempo as performances da sua máquina de lavar
louça.
Este manual, fácil de ser consultado, satisfará a todas as perguntas que
poderão surgir em relação à utilização da sua máquina de lavar louça.
INSTRUÇÕES PARA O INSTALADOR: são destinadas ao técnico
qualificado que deve executar a instalação, o início de funcionamento e
a verificação do aparelho.
INSTRUÇÕES PARA O UTILIZADOR: indicam os conselhos para o uso,
a descrição dos comandos e as operações de limpeza certas e a
manutenção do aparelho.
31
Advertências
1. Advertências para a segurança e o uso
ESTE MANUAL CONSTITUI PARTE INTEGRANTE DO APARELHO: É
PRECISO CONSERVÁ-LO SEMPRE PERFEITO JUNTAMENTE COM O
APARELHO. ANTES DA UTILIZAÇÃO ACONSELHAMOS QUE FAÇAM UMA
LEITURA ATENTA DE TODAS AS INDICAÇÕES CONTIDAS NESTE MANUAL.
A INSTALAÇÃO DEVERÁ SER EXECUTADA POR PESSOAS QUALIFICADAS
E A RESPEITAR ÀS NORMAS VIGENTES. ESTE APARELHO FOI PREVISTO
PARA UM EMPREGO DE TIPO DOMÉSTICO, E ESTÁ CONFORME ÀS
DIRECTRIZES 72/23 CEE, 89/336 (COMPREENDIDA 92/31)
EM VIGOR, COMPREENDIDA A PREVENÇÃO E A ELIMINAÇÃO DOS
DISTÚRBIOS ESTÁTICOS NA ATMOSFERA. O APARELHO FOI CONSTRUÍDO
PARA REALIZAR AS SEGUINTES FUNÇÕES:
LOIÇA
, QUALQUER OUTRO USO DEVE SER CONSIDERADO IMPRÓPRIO.
O FABRICANTE EXIME-SE DE QUALQUER RESPONSABILIDADE SE
FOREM REALIZADAS UTILIZAÇÕES DIFERENTES DAQUELAS INDICADAS.
A PLACA DE IDENTIFICAÇÃO, COM OS DADOS TÉCNICOS, O NÚMERO DE
MATRÍCULA E A MARCAÇÃO É POSICIONADA VISIVELMENTE NA BORDA
INTERNA DA PORTA.
DEVE SER RETIRADA.
NÃO DEIXAR RESÍDUOS DA EMBALAGEM SOLTOS NO AMBIENTE
DOMÉSTICO. SEPARAR OS VÁRIOS MATERIAIS DE DESCARTE
PROVENIENTES DA EMBALAGEM E ENTREGÁ-LOS AO CENTRO MAIS
PERTO DE RECOLHA DIFERE NCIADA.
A PLACA NA BEIRA INTERNA DA PORTA NUNCA
LAVAGEM E SECAGEM DE
ACTUALME NTE
32
É OBRIGATÓRIO A CONEXÃO À TERRA SEGUNDO ÀS MODALIDADES
PREVISTAS PELAS NORMAS DE SEGURANÇA DA INSTALAÇÃO ELÉCTRICA.
O FABRICANTE EXIME-SE DE QUALQUER RESPONSABILIDADE DEVIDO A
EVENTUAIS DANOS A PESSOAS OU A COISAS DERIVANTES DA FALTA DE
CONEXÃO OU POR CONEXÃO DEFEITUOSA DA LINHA DE TERRA.
SE O APARELHO NÃO FOR LIGADO POR MEIO DE UMA FICHA, É
NECESSÁRIO PROVIDENCIAR UM DISPOSITIVO DE SEPARAÇÃO
MULTIPOLAR COM UMA ABERTURA PARA CONTACTO DE PELO MENOS
3MM.
A FICHA A SER CONECTADA AO CABO DE ALIMENTAÇÃO E A TOMADA
RELATIVA DEVERÃO SER DO MESMO TIPO E ESTAR EM CONFORMIDADE
COM AS NORMAS EM VIGOR, VERIFICAR SE OS VALORES DE TENSÃO E
FREQUÊNCIA DE REDE CORRESPONDEM ÀQUELES CITADOS NA PLACA
DE IDENTIFICAÇÃO, EVITAR O USO DE ADAPTADORES OU DE
DERIVAÇÕES.
ALIMENTAÇÃO
NÃO RETIRAR NUNCA A FICHA PUXANDO PELO CABO DE
.
Advertências
•
DEPOIS DA INSTALAÇÃO A FICHA DEVE FICAR ACESSÍVEL.
•
NO CASO DE DANIFICAÇÃO DO CABO DE ALIMENTAÇÃO, É PRECISO
FAZÊ-LO SUBSTITUIR POR UM TÉCNICO QUALIFICADO.
•
DEPOIS DE TER SUBSTITUÍDO O CABO DE ALIMENTAÇÃO,
ASSEGURAR-SE DE QUE O SUPORTE DE ANCORAGEM DO CABO
ESTEJA FIXADO CORRECTAMENTE.
SE O APARELHO FOR INSTALADO EM PAVIMENTOS RECOBERTOS, É
PRECISO PRESTAR ATENÇÃO PARA QUE AS ABERTURAS NA PARTE
INFERIOR NÃ O FIQUEM OBSTRUÍDAS.
DEPOIS DE CADA UMA DAS UTILIZAÇÕES, DESLIGAR A MÁQUINA DE
LAVAR LOUÇA PARA EVITAR DISPERSÃO DE ENERGIA ELÉCTRICA.
O APARELHO DESCARTADO DEVE SER DESTRUÍDO. CORTAR O CABO DE
ALIMENTAÇÃO DEPOIS DE TER RETIRADO A FICHA DA TOMADA DE
CORRENTE. FAZER COM QUE FIQUEM INÓCUAS TODAS AS PARTES QUE
POSSAM CONSTITUIR PERIGO PARA OS MIÚDOS (FECHADURAS, PORTAS,
ETC.). O APARELHO DEVERÁ DEPOIS SER ENTREGUE A UM CENTRO DE
RECOLHA DIFERENC IADA.
EM CASO DE FUNCIONAMENTO ANÓMALO RETIRAR A MÁQUINA DE
LAVAR LOUÇA DA REDE ELÉCTRICA E FECHAR A TORNEIRA DA ÁGUA.
ENTÃO, CONTACTAR UM TÉCNICO QUALIFICADO.
NÃO UTILIZAR APARELHOS QUE FORAM DANIFICADOS PELO
TRANSPORTE! EM CASO DE DÚVIDAS CONSULTAR O PRÓPRIO
REVENDEDOR.
O APARELHO DEVE SER INSTALADO COM BASE NAS INSTRUÇÕES
FORNECIDAS PELO FABRICANTE OU POR PESSOAS QUALIFICADAS.
O APARELHO DEVE SER USADO EXCLUSIVAMENTE POR PARTE
PESSOAS ADULTAS
DELA OU DE JOGAR COM O MESMO. MANTER OS MIÚDOS LONGE DOS
DETERGENTES E DA PORTA DE LAVAGEM ABERTA. OS MATERIAIS DE
EMBALAGEM (SAQUINHOS DE PLÁSTICO, POLIESTIRENO, PERFILADOS
METÁLICOS, ETC.) NÃO DEVEM SER DEIXADOS À MERCÊ DOS MIÚDOS.
MANTER OS MIÚDOS LONGE DA MÁQUINA DE LAVAR LOUÇA ABERTA, NO
APARELHO PODERIAM EXISTIR RESÍDUOS DE DETERGENTE QUE PODEM
PROVOCAR DANOS IRREPARÁVEIS AOS OLHOS, À BOCA E À GARGANTA,
PROVOCANDO TAMBÉM A MORTE POR SUFOCAÇÃO.
NÃO INTRODUZIR SOLVENTES COMO ÁLCOOL OU TEREBINTINA QUE
PODERIAM PROVOCAR A EXPLOSÃO.
NÃO INTRODUZIR SUJA DE CINZAS, CERA OU VERNIZ.
. NÃO PERMITIR AOS MIÚDOS DE APROXIMAREM-SE
33
Advertências
APOIAR- SE OU SENTAR-SE NA PORTA ABERTA DA MÁQUINA DE LAVAR
LOUÇA PODE FAZER COM QUE ELA VIRE, COM O CONSEQUENTE
PERIGO PARA AS PESSOAS.
NÃO BEBER A ÁGUA RESÍDUA EVENTUALMENTE PRESENTE NA LOIÇA OU
NA MÁQUINA DE LAVAR LOUÇA NO FIM DO PROGRAMA DE LAVAGEM E
ANTES DA SECAGEM.
AS FACAS E OUTROS UTENSÍLIOS DE COZINHA QUE POSSUEM PONTAS
AFIADAS DEVEM SER COLOCADOS NO CESTO COM AS PONTAS VIRADAS
PARA BAIXO OU COLOCADOS NA POSIÇÃO HORIZONTAL, NO CESTO
SUPERIOR. CUIDADO PARA NÃO SE FERIR E PRESTE ATENÇÃO PARA
QUE AS PONTAS AFIADAS NÃO FIQUEM SALIENTES EM RELAÇÃO AO
CESTO.
MODELOS COM AQUASTOP
O AQUASTOP É UM DISPOSITIVO QUE IMPEDE O ALAGAMENTO EM CASO
DE PERDAS DE ÁGUA. DEPOIS QUE O AQUASTOP TIVER INTERVINDO É
PRECISO INTERPELAR UM TÉCNICO QUALIFICADO PARA INDIVIDUAR E
CONSERTAR O ENGUIÇO. NOS MODELOS COM AQUASTOP A MANGUEIRA
DE ABASTECIMENTO DE ÁGUA POSSUI UMA ELECTROVÁLVULA.
CORTAR O TUBO E NÃO DEIXAR CAIR A ELECTROVÁLVULA NA ÁGUA
A MANGUEIRA DE ABASTECIMENTO DA ÁGUA FICAR DANIFICADA,
RETIRAR O APARELHO DA REDE HÍDRICA E ELÉCTRICA.
NÃO
. SE
LOGO DEPOIS DE TER INSTALADO O APARELHO EFECTUAR UMA RÁPIDA
VERIFICAÇÃO DO MESMO SEGUINDO AS INSTRUÇÕES QUE SÃO CITADAS
MAIS ADIANTE. SE HOUVER MAU FUNCIONAMENTO, DESLIGAR O
APARELHO DA REDE ELÉCTRICA E INTERPELAR O CENTRO DE
ASSISTÊNCIA TÉCNICA MAIS PERTO.
APARELHO.
A MÁQUINA DE LAVAR LOUÇA POSSUI TODOS OS REQUISITOS IMPOSTOS
PELAS NORMAS DE SEGURANÇA VIGENTES E REFERENTES AS
APARELHAGENS ELÉCTRICAS. EVENTUAIS CONTROLES TÉCNICOS
DEVERÃO SER EFECTUADOS SOMENTE POR PESSOAS ESPECIALIZADAS
E AUTORIZADAS.
AUTORIZADAS, ALÉM DE FAZEREM COM QUE A GARANTIA DECAIA,
PODEM TORNAR-SE FONTE DE PERIGO PARA O UTILIZADOR.
OS CONSERTOS EXECUTADOS POR PESSOAS NÃO
O fabricante exime-se de qualquer responsabilidade
NÃO TENTAR CONSERTAR O
por danos a pessoas ou a
coisas, provocados pela inobservância das supramencionadas prescrições ou
derivantes da modificação mesmo que seja em somente uma das peças do
aparelho e da utilização de peças sobresselentes que não forem originais.
34
Instruções para o instalador
2. Instalação e execução

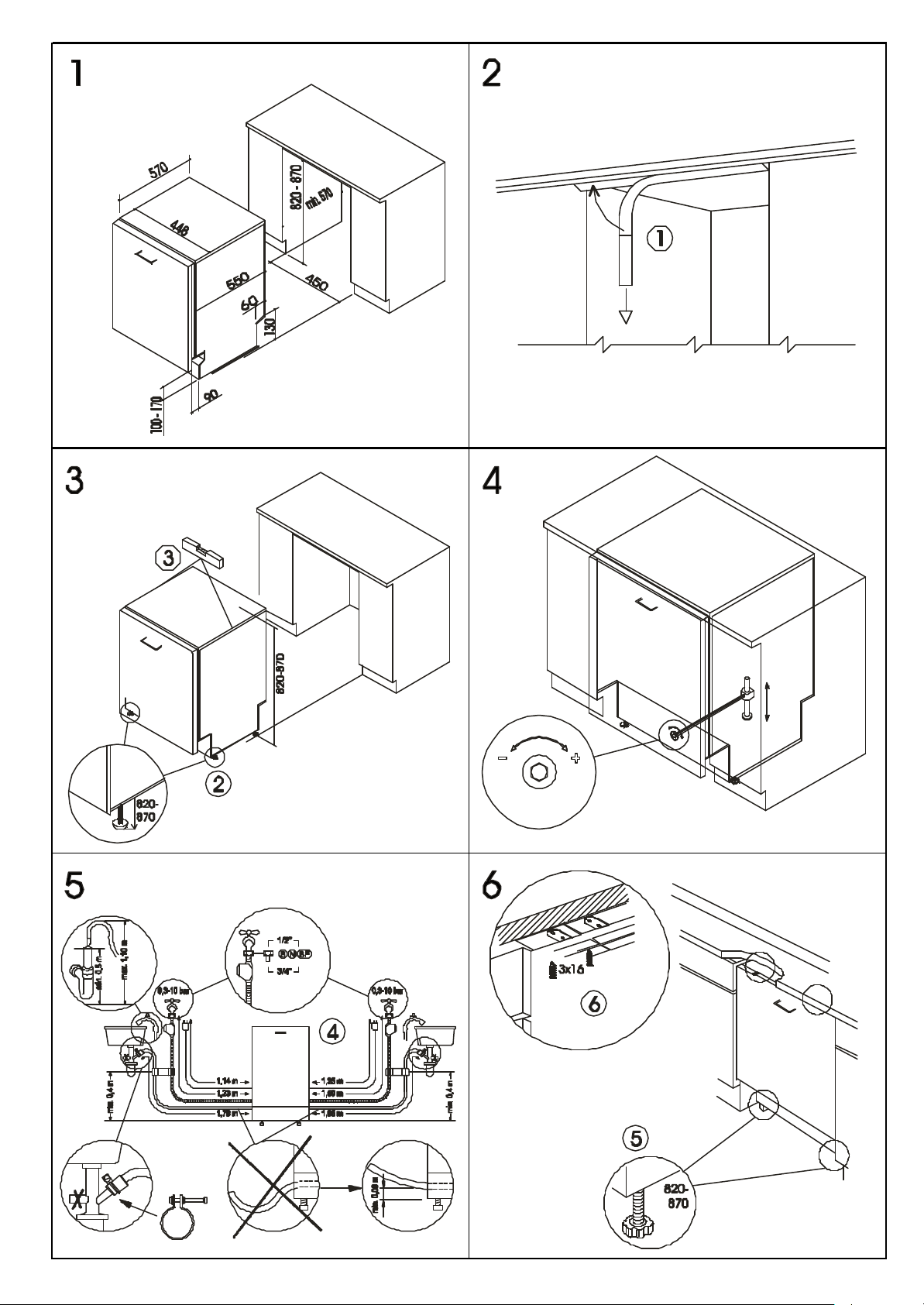

Remover os elementos de poliestireno que bloqueiam os cestos.

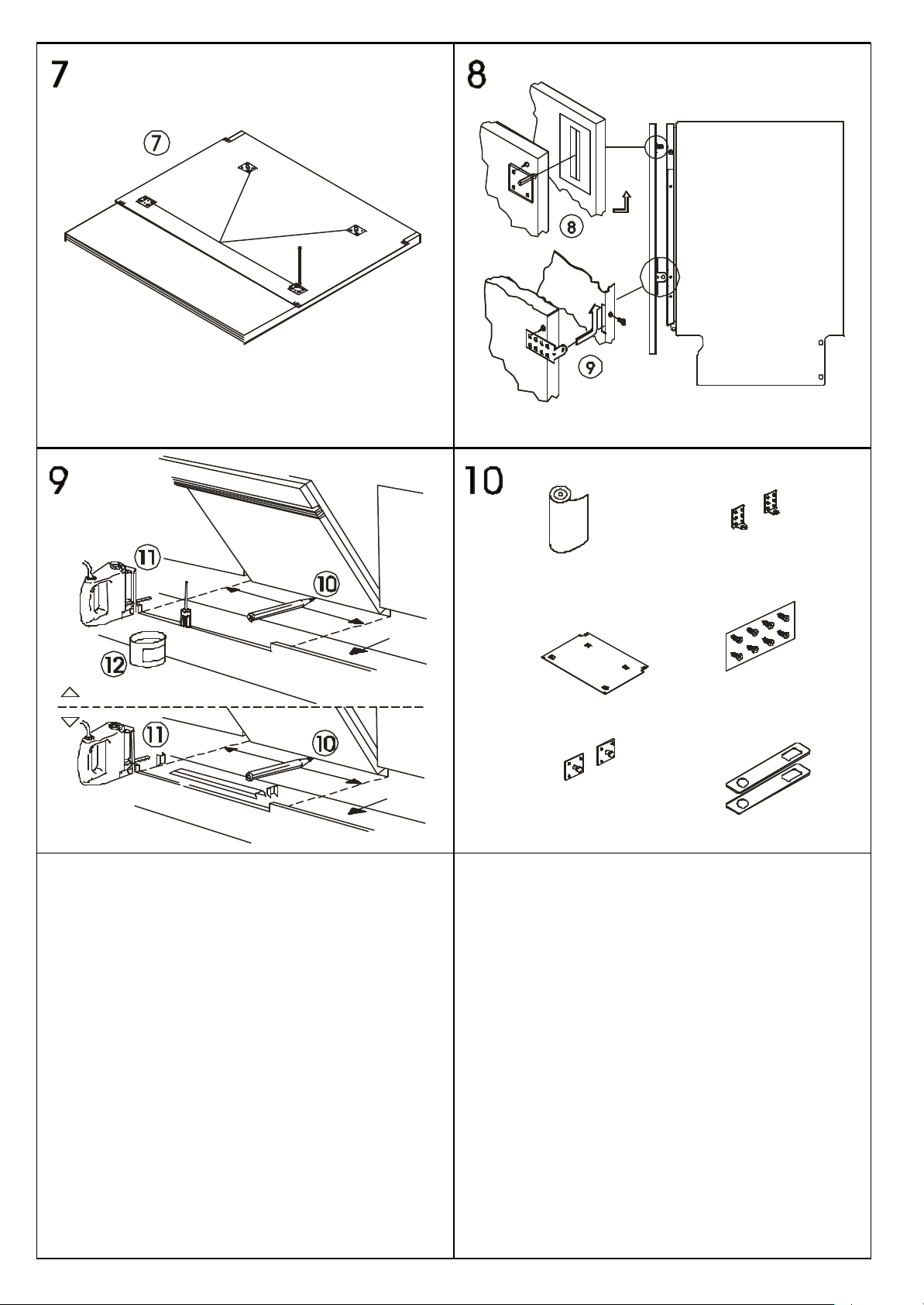

Colocar o aparelho no lugar escolhido. A máquina de lavar louça pode ser
colocada rente aos lados ou à parte traseira nos móveis ou nas paredes. Se
a máquina de lavar louça for instalada nos arredores de uma fonte de calor,
dever-se-á interpor um painel termo-isolante para prevenir superaquecimentos e mau funcionamento. Para assegurar a estabilidade, instalar
os aparelhos de embutir inferior ou integráveis somente sob planos de
trabalho contínuos, aparafusando-os aos móveis adjacentes. Para facilitar
as operações de instalação, as mangueiras de alimentação e de
escoamento são orientáveis em todas as direcções, prestar atenção para
que não fiquem dobradas ou esmagadas e que não fiquem muito esticadas.
Para a passagem dos tubos e do cabo de alimentação, é necessário um
furo de Ø mínimo 8 cm.
Nivelar o aparelho no chão por meio dos pés reguláveis apropriados.
Esta acção é indispensável para assegurar o funcionamento correcto da
máquina de lavar louça.
Alguns modelos possuem somente um pé posterior regulável por meio
de um parafuso em baixo na parte anterior do aparelho.
2.1 Ligação à rede hídrica
Prevenir os riscos de entupimento ou danificação: se as tubagens da
água forem novas ou ficarem por longo tempo inactivas, antes de
proceder à ligação hídrica, assegurar-se que a água esteja límpida e sem
impurezas para evitar danos ao aparelho. Para a ligação da máquina de
lavar louça à rede hídrica, utilizar exclusivamente mangueiras novas;
as mangueiras velhas ou usadas não devem ser reutilizadas.

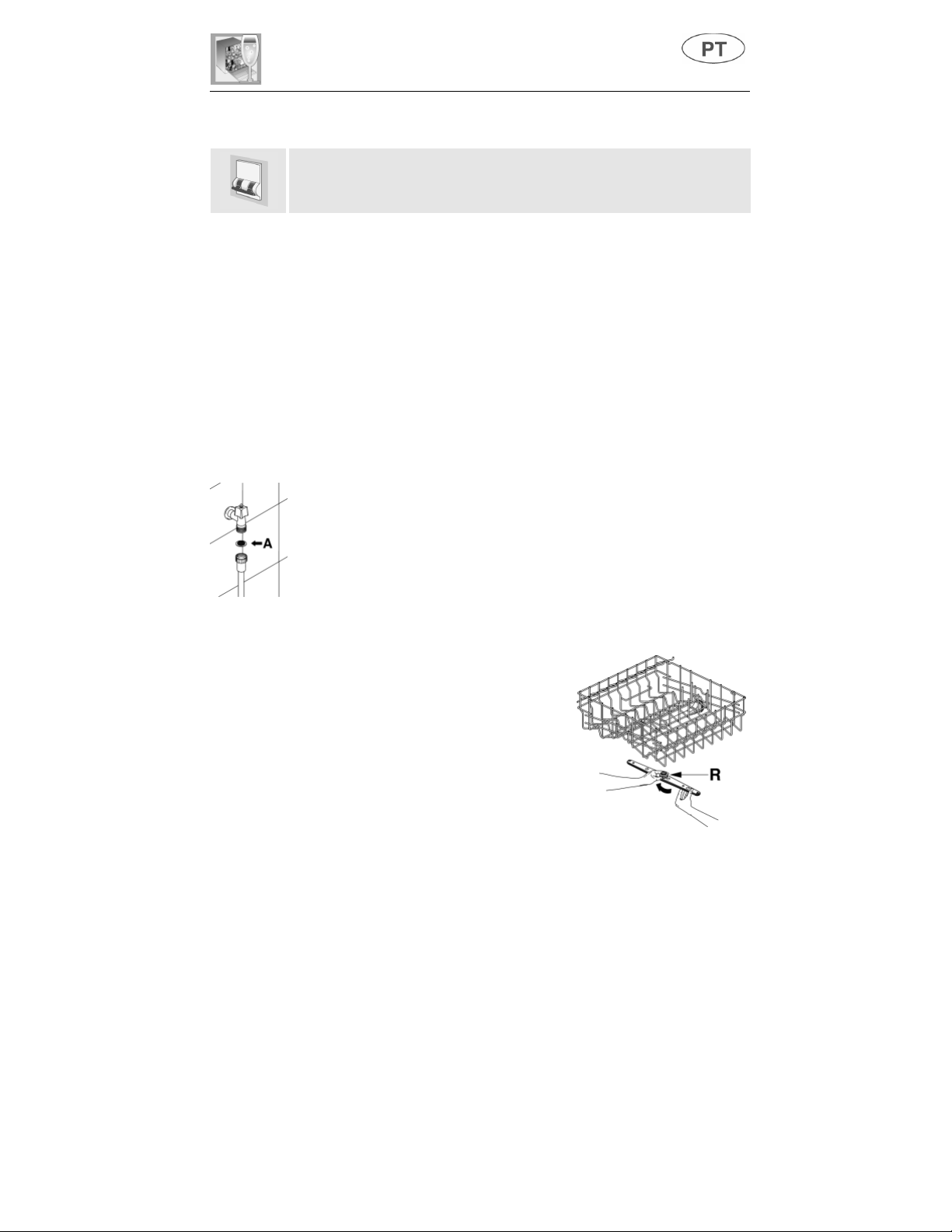

LIGAÇÃO À ENTRADA DE ÁGUA
Ligar a mangueira de alimentação a uma entrada
de água fria com boca rosqueada ¾” do tipo
usado para gás, interpondo o filtro A fornecido
com a máquina de lavar louça.
atarraxar bem a mangueira com as mãos e
concluir a operação apertando-a cerca de ¼
de volta usando alicantes.
Nos modelos com ACQUASTOP o filtro já
existe no aro rosqueado.
Certificar-se de
35
Instruções para o instalador
É possível abastecer a máquina de lavar louça com água
ultrapasse os 60ºC
de lavagem será abreviado aproximadamente de 20 minutos, mas a sua
eficácia será porém ligeiramente reduzida. A ligação será efectuada à
entrada doméstica da água quente e com as mesmas modalidades
descritas para a ligação à entrada de água fria.
LIGAÇÃO AO TUBO DE ESCOAMENTO
Introduzir a mangueira apropriada
em uma tubagem de escoamento
com diâmetro mínimo de
alternativamente, apoiá-la ao
lavatório utilizando o suporte para
mangueira fornecido, mas tendo
cuidado para que não fique
achatada ou com curvaturas
excessivas. É importante evitar que
a mangueira possa desengatar-se
e cair. Por isso o suporte para
mangueira possui um furo, graças
ao qual é possível fixá-lo com um
laço à parede ou à torneira.
A extremidade livre deverá ficar colocada em um altura compreendida entre
30 e 100 cm
Quando existirem mangueiras com extensões dispostas horizontalmente,
num máximo de 3 m, posicionar a mangueira de escoamento a uma altura
máxima de
e não deverá nunca ficar imergida na água.
85 cm
. Abastecendo o aparelho com água quente o tempo
4 cm
;
do chão.
que não
36
2.2 Ligação eléctrica
Introduzir a ficha em uma tomada de corrente adequada e a respeitar as
instruções citadas no capítulo "1. Advertências para a segurança e o
uso".
Instruções para o utilizador
3. Descrição dos comandos

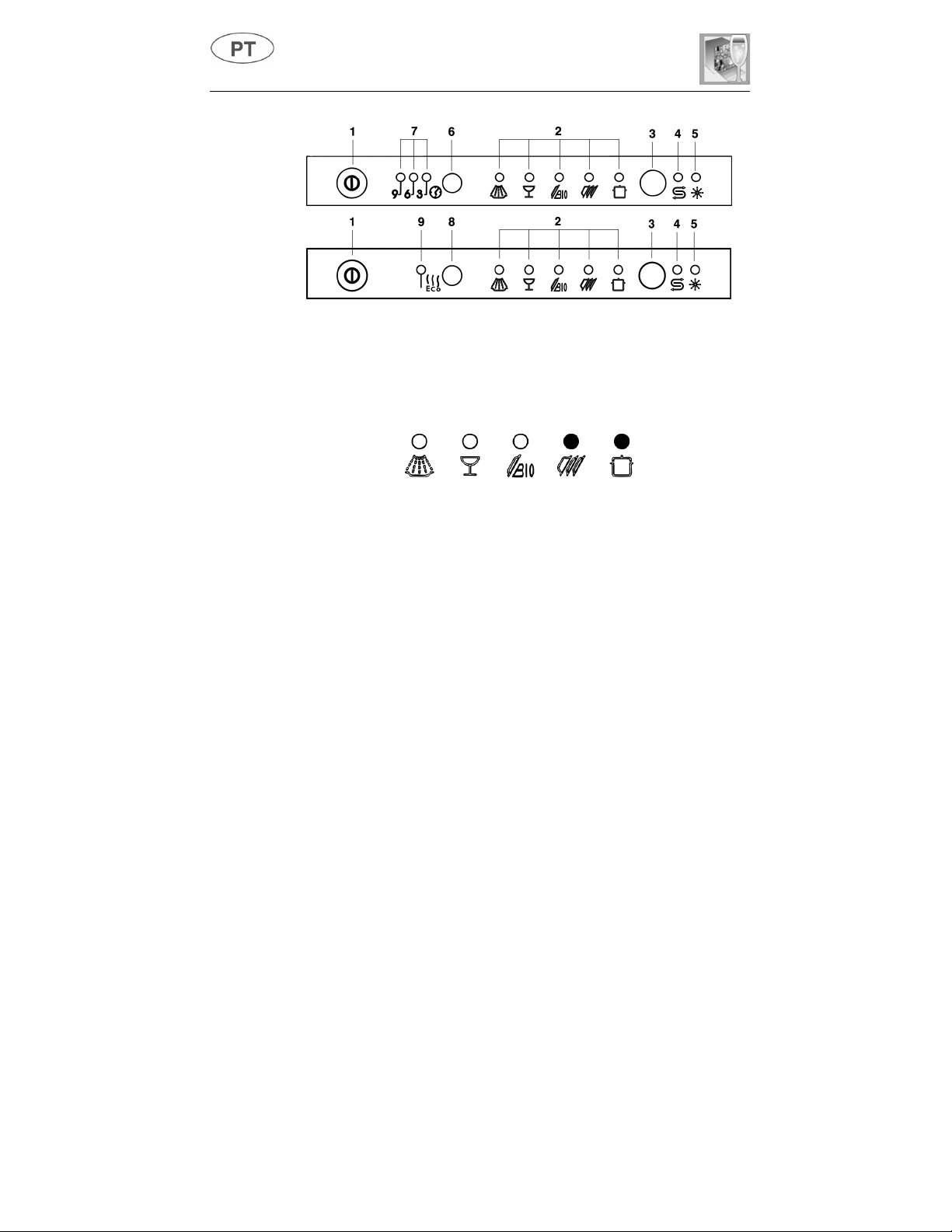

3.1 O painel superior
Todos os comandos e os controles da máquina de lavar louça estão
reunidos no painel superior.
Versão equipada com a função de
PARTIDA ADIADA
Versão equipada com a função de
Tecla de
1
Pressionando esta tecla, a máquina passa a receber alimentação eléctrica.
Lâmpadas de
A lâmpada acesa indica o programa seleccionado e a presença de possíveis
2
enguiços (soluções para as anomalias de funcionamento).
Botão de
Pressionando este botão repetidas vezes, é possível seleccionar o programa
3
des ejado.
Lâmpada de controle de
(presente somente nalguns modelos)
4
A lâmpada de controle acesa indica que falta sal na máquina.
Lâmpada de controle de
(presente somente nalguns modelos)
5
A lâmpada de controle acesa indica que falta abrilhantador na máquina.
Botão de
Premindo este botão seguidamente é possível atrasar o início do programa de
6
3, 6 ou 9 hor as.
Lâmpadas de controle de
(presente somente nalguns modelos)
7
O seu acendimento indic a que f oi programada a parti da adi ada de 3, 6, 9 hor as.
Botão de
Permite activar a função de secagem eco. Ver nota às margens da tabela de
8
programa s.
Lâmpada de controle de
9
A lâmpada de controle acesa indica que a função está activada.
LIGAÇÃO/DESLIGAÇÃO
PROGRAMA SELECCIONADO
SELECÇÃO PROGRAMAS
FALTA DE SAL
FALTA DE ABRILHANTADOR
PARTIDA ADIADA
SECAGEM ECO
(presente somente nalguns modelos)
PARTIDA ADIADA
(presente somente nalguns modelos)
SECAGEM ECO
SECAGEM ECO
(presente somente nalguns modelos)
37
Instruções para o utilizador
CONFIGURAÇÃO DO PROGRAMA DE LAVAGEM E LIGAÇÃO
Para seleccionar o programa mais idóneo para a loiça a ser lavada
consultar a tabela citada a seguir, que individualiza o tipo de lavagem
mais adapto também em função da natureza da loiça e o nível de sujeira.
Depois que, por meio da tabela proposta, se tiver individualizado o
programa de lavagem mais idóneo:
pressionar a tecla de
•
acendimento da
pressionar o botão de
•
LÂMPADA DE CONTROLE DOS PROGRAMAS (2)
ao acendimento da lâmpada correspondente ao programa desejado;
fechar a porta. A máquina irá iniciar o programa de lavagem
•
automaticamente após o sinal acústico.
LIGAÇÃO/DESLIGAÇÃO (1)
SELECÇÃO PROGRAMAS (3)
e aguardar o
várias vezes até
;
PROGRAMA
NÚM ERO E SÍMBOLO
1
2
3
4
5
Deixar de molho
IMERSÃO
DELICADO
BIO (*)
EN 50242
NOR MA L
INTENSIVO
somente
Panelas e louças a esperar uma
lavagem ulteri or
Lavagem imediata depois do uso para
louças poco sujas
Lavagem imediata depois do uso para
louças com sujeira normal
Louças com sujeira normal
Panelas e louças muito sujas (com
excepção de peças frágeis)
com carga parcial.
CARGA LOIÇA
I TALHERES
DESENVOLVIMENTO
PROGRAMAS
Pré-lavagem a frio
Lavagem em 45°C
Enxagua da a frio
Enxagua da em 67°C
Secagem
Lavagem em 55°C
Enxagua da a frio
Enxagua da em 67°C
Secagem
Pré-lavagem a frio
Lavagem em 65°C
Enxagua da a frio
Enxagua da em 67°C
Secagem
Pré-lavagem em 45°C
Lavagem em 67°C
2 enxaguadas a frio
Enxagua da em 70°C
Secagem
(*) Programa de referência segundo à norma EN 50242.
Função de
SECAGEM ECO (8)
(para os modelos equipados com esta função)
Em todos os programas, excepto o programa de “imersão”, é possível seleccionar a
secagem Eco. Desta forma tem-se um aumento da duração do programa de
aproximadamente 25 minutos, com uma redução do consumo de energia vista a redução
da temperatura de enxaguadela.
38
Instruções para o utilizador
Se a porta da máquina de lavar louça não tiver sido fechada ou o tiver
sido fechada de modo não correcto, o ciclo de lavagem não terá início.
TABELA DE CONTROLE
Norma de controle EN 50242
Programa comparativo BIO (*)
Carga 10 talheres
Tipo de detergente B
Dosagem detergente 25 g
Regulação do abrilhantador Conforme os modelos 3/4 ou 4/6
(*) Para os modelos equipados com esta função: a função de
(8)
deve ser activada.
SECAGEM ECO
EN 50242
O cesto superior deve ser regulado na posição baixa.
3.2 Programas de lavagem
Antes de iniciar um programa de lavagem verificar se:
•
A torneira da água está aberta.
•
No depósito do produto para abrandar existe sal
regenerador.
•
No distribuidor está colocada a dose adequada de
detergente.
•
Os cestos estão carregados correctamente.
•
Os braços borrifadores rodem livremente e sem
impedimentos.
•
A porta da máquina de lavar louça está bem fechada.
39
Loading...
