MANUALE D’USO
GUIDA ALL'USO DELLA LAVASTOVIGLIE E AI PROGRAMMI DI LAVAGGIO
Page 2
Page 3
Sommario
Avvertenze per la sicurezza e l’uso__________________________2
1.
2. Installazione e posa in opera_______________________________5
3. Descrizione dei comandi __________________________________9
4. Istruzioni d'uso_________________________________________20
5. Pulizia e manutenzione __________________________________33
6. Rimedi alle anomalie di funzionamento______________________37
Vi ringraziamo per avere scelto questo nostro prodotto.
Consigliamo di leggere attentamente tutte le istruzioni contenute in
questo manuale per conoscere le condi zioni più id onee per un corretto e
sicuro utilizzo della vostra lavastoviglie.
I singoli paragrafi sono proposti in modo da giungere p asso dopo passo
a conoscere tutte le funzionalità dell'apparecchio, i testi sono facilmente
comprensibili e corredati da immagini dettagliate.

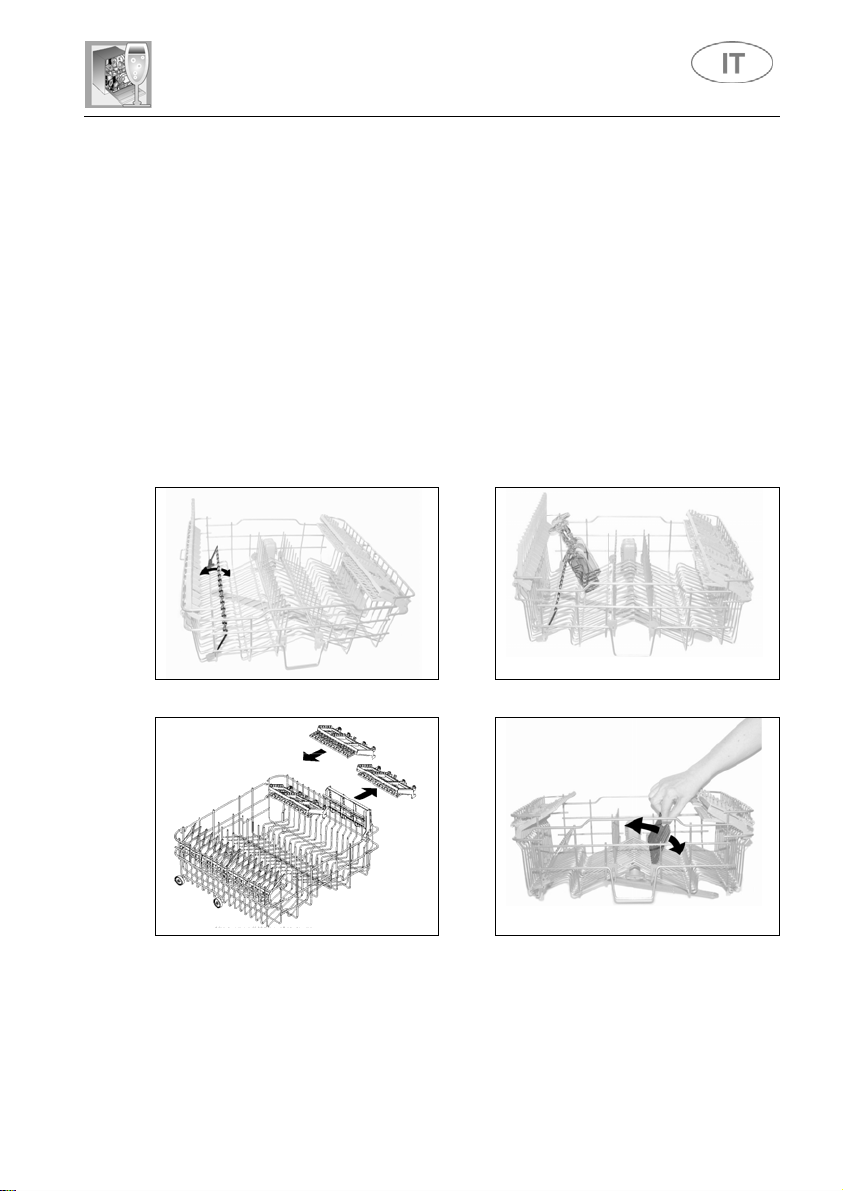

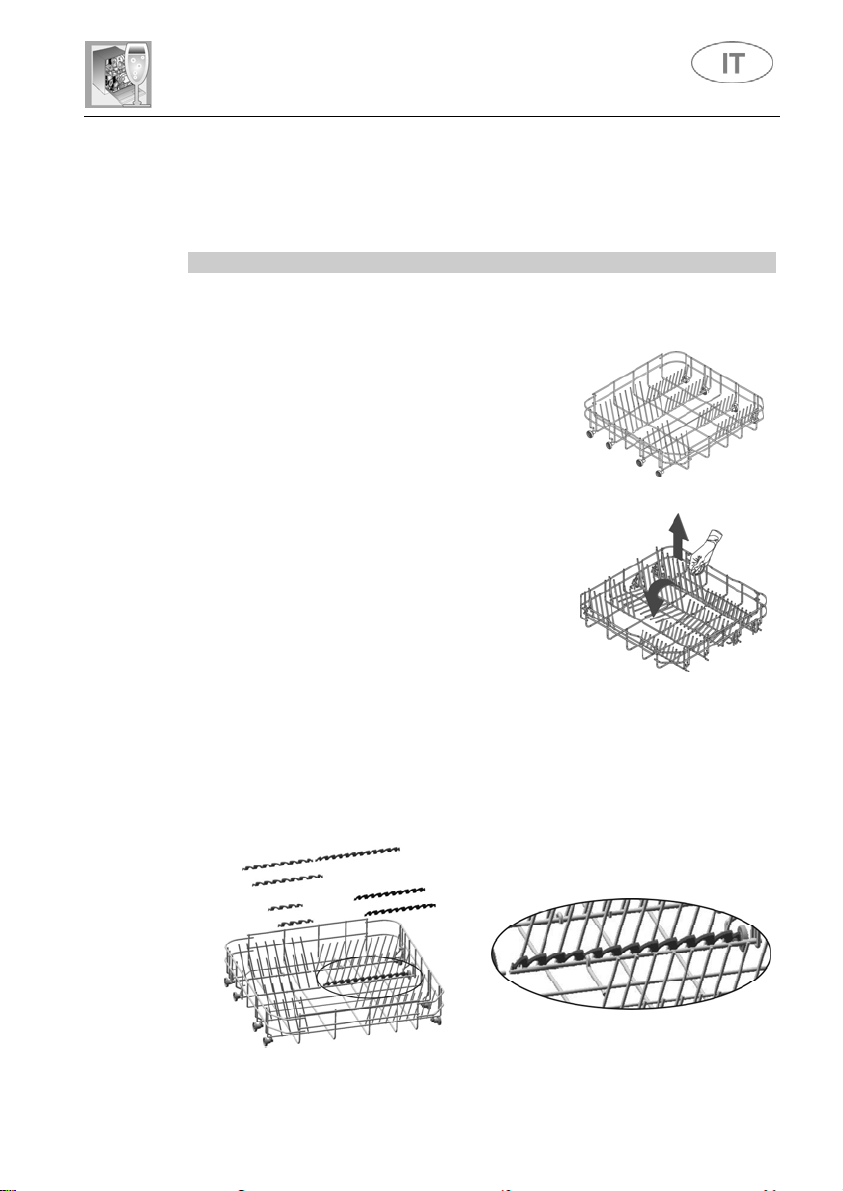

Vengono dati utili consigli per l’utilizzo di cestelli, irroratori, contenitori,
filtri, programmi di lavaggio e la corretta impostazione dei comandi.
I consigli di pulizia qui indicati consentiranno di mant enere inalterate nel
tempo le prestazioni della vostra lavastoviglie.
Questo manuale, di facile consultazione, vi consentirà di soddisfare tutte
le domande che potranno sorgere in merito all'utilizzo della lavastoviglie.
ISTRUZIONI PER L’INSTALLATORE: sono destinate al tecnico
qualificato che deve eseguire l'installazione, la messa in servizio ed il
collaudo dell’apparecchio.
ISTRUZIONI PER L’UTENTE: indicano i consigli d’uso, la descrizione
dei comandi e le corrette operazioni di pulizia e manutenzione
dell’apparecchio.
1
Page 4
Avvertenze
1. Avvertenze per la sicurezza e l’uso
QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE
DELL’APPARECCHIO: OCCORRE CONSERVARLO SEMPRE INTEGRO
UNITAMENTE ALL'APPARECCHIO. PRIMA DELL'UTILIZZO CONSIGLIAMO
UNA ATTENTA LETTURA DI TUTTE LE INDICAZIONI CONTENUTE IN
QUESTO MANUALE. L'INSTALLAZIONE DOVRÀ ESSERE ESEGUITA DA
PERSONALE QUALIFICATO E NEL RISPETTO DELLE NORME VIGENTI.
QUESTO APPARECCHIO È PREVISTO PER UN IMPIEGO DI TIPO
DOMESTICO, ED È CONFORME ALLE DIRETTIVE 73/23 CEE, 89/336
(COMPRESA 92/31 E 93/68) ATTUALMENTE IN VIGORE, COMPRESA LA
PREVENZIONE ED ELIMINAZIONE DEI RADIODISTURBI. L'APPARECCHIO È
COSTRUITO PER SVOLGERE LA SEGUENTE FUNZIONE: LAVAGGIO E
ASCIUGATURA DI STOVIGLIE; OGNI ALTRO USO VA CONSIDERATO
IMPROPRIO. IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER
UTILIZZI DIVERSI DA QUELLI INDICATI.
LA TARGA DI IDENTIFICAZIONE, CON I DATI TECNICI, IL NUMERO DI
MATRICOLA E LA MARCATURA È VISIBILMENTE POSIZIONATA SUL BORDO
INTERNO DELLO SPORTELLO. LA TARGHETTA SUL BORDO INTERNO
DELLO SPORTELLO NON DEVE MAI ESSERE RIMOSSA.
NON LASCIARE I RESIDUI DELL'IMBALLO INCUSTODITI NELL'AMBIENTE
DOMESTICO. SEPARARE I VARI MATERIALI DI SCARTO PROVENIENTI
DALL’IMBALLO E CONSEGNARLI AL PIÙ VICINO CENTRO DI RACCOLTA
DIFFERENZIATA.
E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITÀ
PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.
IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' PER EVENTUALI
DANNI A PERSONE O COSE DERIVANTI DAL MANCATO COLLEGAMENTO
O DA COLLEGAMENTO DIFETTOSO DELLA LINEA DI TERRA.
QUALORA L’APPARECCHIO VENISSE INSTALLATO SU PAVIMENTI
RICOPERTI, OCCORRE PRESTARE ATTENZIONE CHE LE APERTURE
NELLA PARTE INFERIORE NON SIANO OSTRUITE.
AL TERMINE DI OGNI UTILIZZO, SPEGNERE LA LAVASTOVIGLIE PER
EVITARE DISPERSIONE DI ENERGIA ELETTRICA.
2
Page 5
Avvertenze
IN CASO DI FUNZIONAMENTO ANOMALO DISINSERIRE LA LAVASTOVIGLIE
L'APPARECCHIO DISMESSO DEVE ESSERE RESO INUTILIZZABILE.
TAGLIARE IL CAVO DI ALIMENTAZIONE DOPO AVER STACCATO LA SPINA
DALLA PRESA DI CORRENTE. RENDERE INNOCUE QUELLE PARTI CHE
POSSONO COSTITUIRE PERICOLO PER I BAMBINI (SERRATURE, PORTE,
ECC.).
QUESTO APPARECCHIO È CONTRASSEGNATO IN CONFORMITÀ ALLA
DIRETTIVA EUROPEA 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC
EQUIPMENT (WEEE).
ASSICURANDOSI CHE QUESTO PRODOTTO SIA SMALTITO IN MODO
CORRETTO, L'UTENTE CONTRIBUISCE A PREVENIRE LE POTENZIALI
CONSEGUENZE NEGATIVE PER L'AMBIENTE E LA SALUTE.
IL SIMBOLO SUL PRODOTTO O SULLA DOCUMENTAZIONE DI
ACCOMPAGNAMENTO INDICA CHE QUESTO PRODOTTO NON DEVE
ESSERE TRATTATO COME RIFIUTO DOMESTICO MA DEVE ESSERE
CONSEGNATO PRESSO L'IDONEO PUNTO DI RACCOLTA PER IL
RICICLAGGIO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE.
DISFARSENE SEGUENDO LE NORMATIVE LOCALI PER LO SMALTIMENTO
DEI RIFIUTI. PER ULTERIORI INFORMAZIONI SUL TRATTAMENTO,
RECUPERO E RICICLAGGIO DI QUESTO PRODOTTO, CONTATTARE
L'IDONEO UFFICIO LOCALE, IL SERVIZIO DI RACCOLTA DEI RIFIUTI
DOMESTICI O IL NEGOZIO PRESSO IL QUALE IL PRODOTTO È STATO
ACQUISTATO.
DALLA RETE ELETTRICA E CHIUDERE IL RUBINETTO DELL'ACQUA.
NON UTILIZZARE APPARECCHI DANNEGGIATI DAL TRASPORTO! IN CASO
DI DUBBIO CONSULTARE IL PROPRIO RIVENDITORE. L'APPARECCHIO VA
INSTALLATO E COLLEGATO IN BASE ALLE ISTRUZIONI FORNITE DAL
COSTRUTTORE O DA PERSONALE QUALIFICATO.
LA LAVASTOVIGLIE DEVE ESSERE UTILIZZATA DA PERSONE ADULTE.
L’UTILIZZO DA PARTE DI PERSONE CON RIDOTTE CAPACITÀ FISICHE E/O
MENTALI È AMMESSO SOLAMENTE SOTTO LA SUPERVISIONE DI UN
RESPONSABILE PER LA LORO SICUREZZA.
TENERE LONTANI I BAMBINI DAI DETERSIVI E DAI MATERIALI
COMPONENTI L’IMBALLO (SCCHETTI IN PLASTICA, POLISTIROLO, ECC.),
NON PERMETTERE LORO DI AVVICINARSI ALLA LAVASTOVIGLIE E DI
GIOCARE CON LA STESSA, ALL’INTERNO POTREBBERO RIMANERE
RESIDUI DI DETERSIVO CHE POSSONO CAUSARE DANNI IRREPARABILI
AGLI OCCHI, ALLA BOCCA ED ALLA GOLA, PROVOCANDO ANCHE IL
SOFFOCAMENTO.
NON INTRODURRE SOLVENTI COME ALCOL O TREMENTINA CHE
POTREBBERO PROVOCARE L’ESPLOSIONE.
NON INTRODURRE STOVIGLIE SPORCHE DI CENERE, CERA, VERNICI.
3
Page 6
Avvertenze
Il costruttore declina ogni responsabilità per danni subiti da persone e cose,
causati dall’inosservanza delle suddette prescrizioni o derivanti dalla
manomissione anche di una singola parte dell’apparecchio e dall'utilizzo di
ricambi non originali.
4
APPOGGIARSI O SEDERSI SULLA PORTA APERTA DELLA LAVASTOVIGLIE
PUÒ CAUSARNE IL RIBALTAMENTO, CON CONSEGUENTE PERICOLO PER
LE PERSONE.
NON LASCIARE LA PORTA DELLA LAVASTOVIGLIE APERTA IN QUANTO VI
SI POTREBBE INCIAMPARE.
NON BERE L'ACQUA RESIDUA EVENTUALMENTE PRESENTE NELLE
STOVIGLIE O NELLA LAVASTOVIGLIE AL TERMINE DEL PROGRAMMA DI
LAVAGGIO E PRIMA DELL'ASCIUGATURA.
I COLTELLI E GLI ALTRI UTENSILI DA CUCINA AVENTI DELLE PUNTE
TAGLIENTI DEVONO ESSERE COLLOCATI NEL CESTELLO CON LE PUNTE
RIVOLTE VERSO IL BASSO O POSTI IN MODO ORIZZONTALE NEL CESTO
SUPERIORE, FACENDO ATTENZIONE A NON FERIRSI E CHE NON
SPORGANO DAL CESTELLO.
MODELLI PROVVISTI DI ACQUASTOP
L'ACQUASTOP È UN DISPOSITIVO CHE IMPEDISCE L'ALLAGAMENTO IN
CASO DI PERDITE D'ACQUA. DOPO L'INTERVENTO DELL'ACQUASTOP
OCCORRE INTERPELLARE UN TECNICO QUALIFICATO PER INDIVIDUARE
E RIPARARE IL GUASTO.
NEI MODELLI DOTATI DI ACQUASTOP IL TUBO DI ALIMENTAZIONE ACQUA
CONTIENE UN'ELETTROVALVOLA. NON TAGLIARE IL TUBO E NON
LASCIAR CADERE L'ELETTROVALVOLA IN ACQUA. IN CASO DI
DANNEGGIAMENTO DEL TUBO DI ALIMENTAZIONE ACQUA, DISINSERIRE
L'APPARECCHIO DALLA RETE IDRICA ED ELETTRICA.
SUBITO DOPO L’INSTALLAZIONE EFFETTUARE UN BREVE COLLAUDO
DELL'APPARECCHIO SEGUENDO LE ISTRUZIONI PIÙ AVANTI RIPORTATE.
IN CASO DI MANCATO FUNZIONAMENTO, SCOLLEGARE L’APPARECCHIO
DALLA RETE ELETTRICA ED INTERPELLARE IL PIÙ VICINO CENTRO DI
ASSISTENZA TECNICA. NON TENTARE DI RIPARARE L'APPARECCHIO.
LA LAVASTOVIGLIE RISPONDE A TUTTI I REQUISITI IMPOSTI DALLE
NORME DI SICUREZZA VIGENTI E RIGUARDANTI LE APPARECCHIATURE
ELETTRICHE. EVENTUALI CONTROLLI TECNICI ANDRANNO EFFETTUATI
SOLTANTO DA PERSONALE SPECIALIZZATO E AUTORIZZATO: LE
RIPARAZIONI ESEGUITE DA PERSONALE NON AUTORIZZATO, OLTRE A
COMPORTARE IL DECADIMENTO DELLA GARANZIA, POSSONO
DIVENTARE FONTE DI PERICOLO PER L'UTENTE.
Page 7
Istruzioni per l’installatore

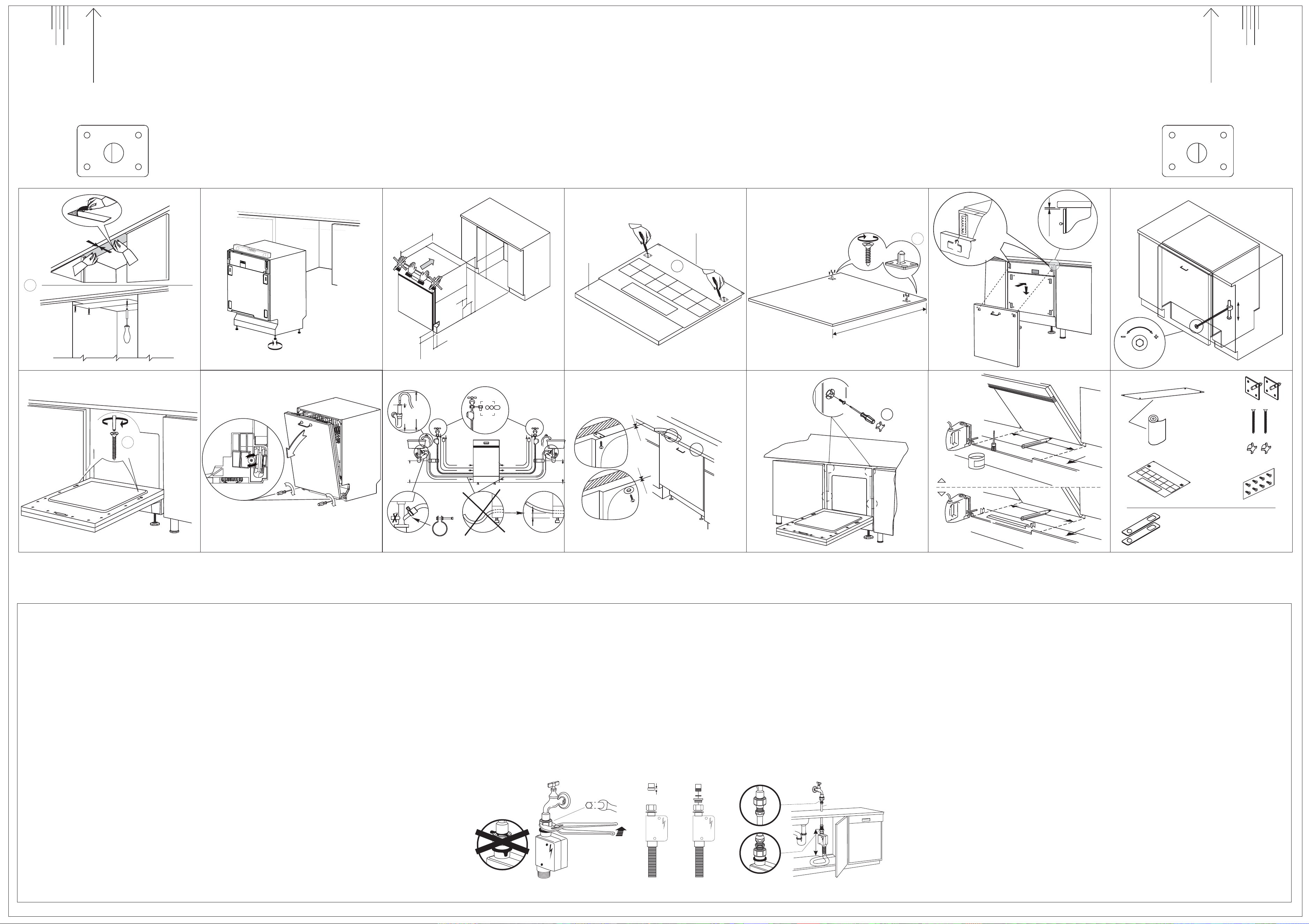

2. Installazione e posa in opera
Rimuovere gli elementi ferma cestelli in polistirolo.
Sistemare l’apparecchio nel punto prescelto. La lavastoviglie può essere
fatta aderire con le fiancate o con lo schienale ai mobili o al le pareti. Se
la lavastoviglie viene installata in adiacenza ad una fonte di calore, si
dovrà interporre un pannello termoisolante al fine di prevenire
surriscaldamenti e malfunzionamenti. Per assicurare la stabilità,
installare gli apparecchi ad incasso inferiore o integrabi li solamente sotto
piani di lavoro continui, avvitandoli ai mobili adiacenti o al piano di lavoro
della cucina. Per facilitare le operazioni di installazione, i tubi
d’alimentazione e scarico sono orientabili in tutte le direzioni; prestare
attenzione che non vengano piegati o strozzati e che non siano troppo in
tensione. Assicurarsi di stringere la ghiera di serraggio dopo avere
orientato i tubi nella direzione desiderata. Per il passaggio dei tubi e
cavo di alimentazione è necessario un foro di Ø minimo 8 cm.
Livellare l’apparecchio al suolo tramite gli appositi piedini regolabili.
Questa operazione è indispensabile per assicurare il corretto
funzionamento della lavastoviglie.
E' assolutamente vietato incassare la lavastoviglie sotto un piano
cottura in vetroceramica.
E' possibile incassare la lavastoviglie sotto un pian o cottura tradizionale
a patto che il piano di lavoro della cucin a sia continuo, e che la stessa
lavastoviglie ed il piano siano montati e fissati correttamente, in
maniera da non poter causare nessuna situazione di pericolo.
In caso di installazione della lavastoviglie in un vano adiacente ad un
altro/i elettrodomestico/i, dovranno essere rispettate scrupolosamente le
prescrizioni fornite dal costruttore dell’elettrodomestico stesso (distan ze
minime, modalità di installazione, ecc.).
Alcuni modelli sono provvisti di un solo piedino posteriore regolabile
tramite una vite posta in basso sulla parte anteriore dell’apparecchio.
2.1 Collegamento alla rete idrica
Prevenire i rischi di intasamento o danneggiamento: se la tubazion e
dell’acqua è nuova o è rimasta a lungo inattiva, prima di procedere
all’allacciamento idrico, assicurarsi che l’acqua sia limpida e priva di
impurità per evitare danni all’apparecchio. Per l’allacciamento della
lavastoviglie alla rete idrica, utilizzare solamente tubi nuovi; tubi
vecchi o usati non devono essere riutilizzati.
5
Page 8
Istruzioni per l’installatore

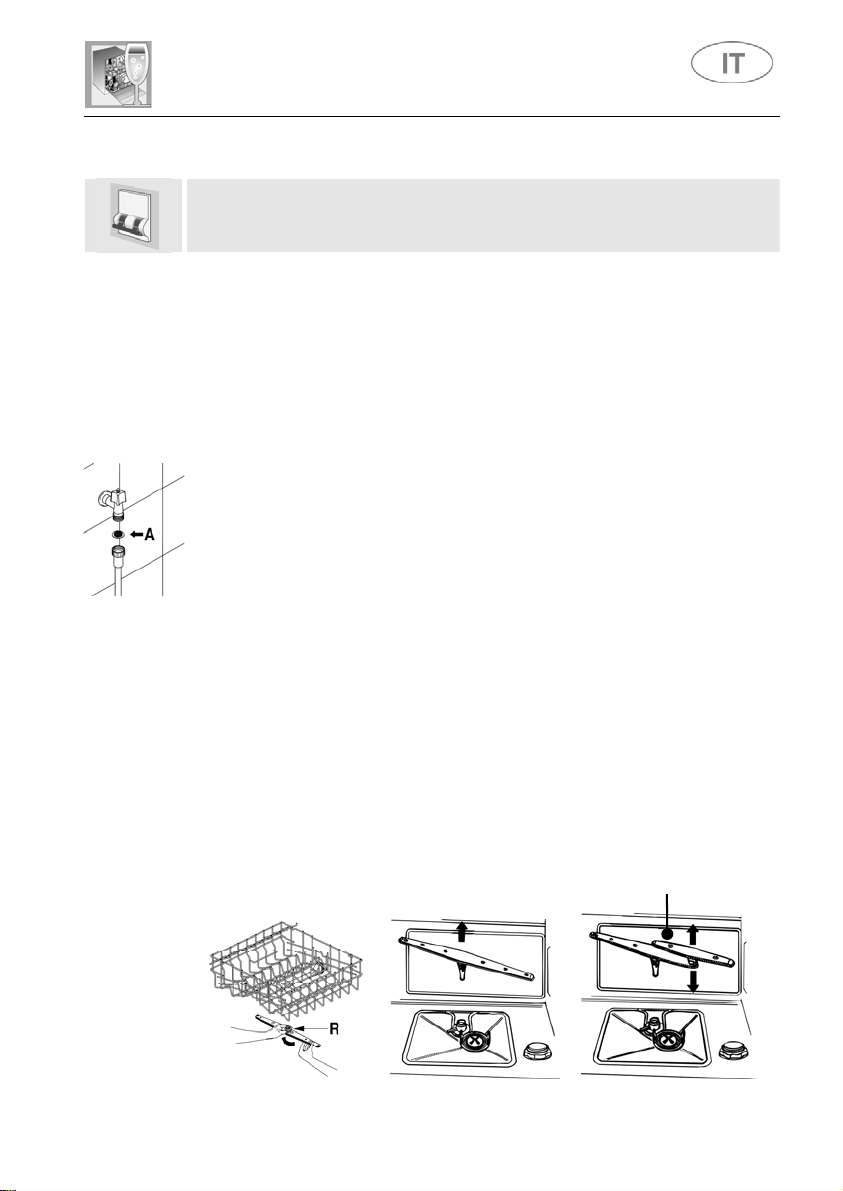

COLLEGAMENTO ALLA PRESA D’ACQUA
Allacciare il tubo di alimentazione ad una presa d’acqua
fredda con bocca filettata ¾” gas, interponendo il filtro A in
dotazione. Assicurarsi di avvitare strettamente il tubo
con le mani e poi completare l’operazione stringendo
di circa ¼ di giro con una pinza.
Nei modelli dotati di ACQUASTOP il filtro è già
presente nella ghiera filettata.
È possibile alimentare la lavastoviglie con acqua che non superi i 60°C.
Alimentando l’apparecchio con acqua calda il tempo di lavaggio verrà
abbreviato di circa 20 minuti, ma la sua efficacia sarà però lievemente ridotta. Il
collegamento andrà effettuato alla presa domestica d’acqua calda con le
stesse modalità descritte per il collegamento alla presa d’acqua fredda.
COLLEGAMENTO AL TUBO DI SCARICO
Inserire l’apposito tubo in una
conduttura di scarico con dia metro
minimo di 4 cm; in alternativa,
appoggiarlo al lavandino
utilizzando il reggitubo in
dotazione, ma avendo cura di
evitare strozzature o eccessive
curvature. È importante evitare che
il tubo possa sganciarsi e cadere.
A tal proposito il reggitu bo è dotato
di un foro, grazie al quale è
possibile fissarlo con un laccio al
muro o al rubinetto.
L’estremità libera andrà collocata ad un’alt ezza compresa tra 30 e 100
cm e non dovrà mai trovarsi immersa nell’acqua. In presen za di tubi di
prolunga disposti orizzontalmente, per un massimo di 3 m, posizionare il
tubo di scarico ad un’altezza max. di 85 cm dal suolo.
6
Page 9
Istruzioni per l’installatore
2.2 Collegamento elettrico e avvertenze
VERIFICARE CHE I VALORI DI TENSIONE E FREQUENZA DI RETE
CORRISPONDANO A QUELLI RIPORTATI SULLA TARGA DI IDENTIFICAZIONE
DELL'APPARECCHIO POSTA SUL BORDO INTERNO DELLA PORTA.
LA SPINA ALL'ESTREMITÀ DEL CAVO DI ALIMENTAZIONE E LA RELATIVA
PRESA DOVRANNO ESSERE DELLO STESSO TIPO E CONFORMI ALLE
NORMATIVE SUGLI IMPIANTI ELETTRICI IN VIGORE.
LA SPINA DOVRÀ ESSERE ACCESSIBILE DOPO L'INSTALLAZIONE.
MAI STACCARE LA SPINA TIRANDONE IL CAVO.
IN CASO DI DANNEGGIAMENTO DEL CAVO DI ALIMENTAZIONE OCC ORRE
FARLO SOSTITUIRE DAL COSTRUTTORE O DA UN CENTRO ASSISTENZA
AUTORIZZATO.
EVITARE L'UTILIZZO DI ADATTATORI O DERIVATORI IN QUANTO
POTREBBERO PROVOCARE SURRISCALDAMENTI O BRUCIATURE.
NEL CASO L'APPARECCHIO NON SIA PROVVISTO DI SPINA MA SOLO DEL
CAVO DI ALIMENTAZIONE:
PREVEDERE SULLA LINEA DI ALIMENTAZIONE DELL'APPARECCHIO UN
DISPOSITIVO DI INTERRUZIONE ONNIPOLARE, CON DISTANZA DI
APERTURA TRA I CONTATTI UGUALE O SUPERIORE A 3.5MM, SITUATO IN
POSIZIONE FACILMENTE RAGGIUNGIBILE.
IL COLLEGAMENTO ALLA RETE ELETTRICA DEVE ESSERE ESEGUITO
ESCLUSIVAMENTE DA UN TECNICO SPECIALIZZATO SEGUENDO LO
SCHEMA SOTTOSTANTE ED IN CONFORMITÀ ALLE LEGGI VIGENTI.
L = marrone
N = blu
= giallo-verde
La sostituzione del cavo di alimentazione deve essere effettuata dal
costruttore o da un Centro Assistenza Autorizzato in modo da
prevenire qualsiasi rischio.
7
Page 10
Istruzioni per l’installatore
SOLO PER GRAN BRETAGNA:
QUESTO APPARECCHIO DEVE ESSERE COLLEGATO A TERRA.
Sostituzione del fusibile
Se la spina per il collegamento alla rete di
alimentazione è fornita con un fusibile
BS 1363A 13A, per la sostituzione di
quest'ultimo utilizzarne uno approvato
A.S.T.A. di tipo BS 1362 e procedere come
segue:
1. Rimuovere il coperchio A e il fusibile B.
2. Inserire il nuovo fusibile dentro il
coperchio.
3. Riposizionare entrambi dentro la spina.
Dopo la sostituzione del fusibile riposizionare correttamente il
coperchio nella spina. In assenza del coperchio, la spina non dovrà
essere riutilizzata fino a quando non verrà installato un idoneo
coperchio di ricambio.
I ricambi idonei sono identificabili dal colore dell'alloggiamento del
coperchio o dalla scritta, posta sulla base della spina, che ne
descrive il colore.
I coperchi di ricambio sono disponibili presso i rivenditori locali di
materiale elettrico.
8
Page 11
Istruzioni per l'utente
3. Descrizione dei comandi

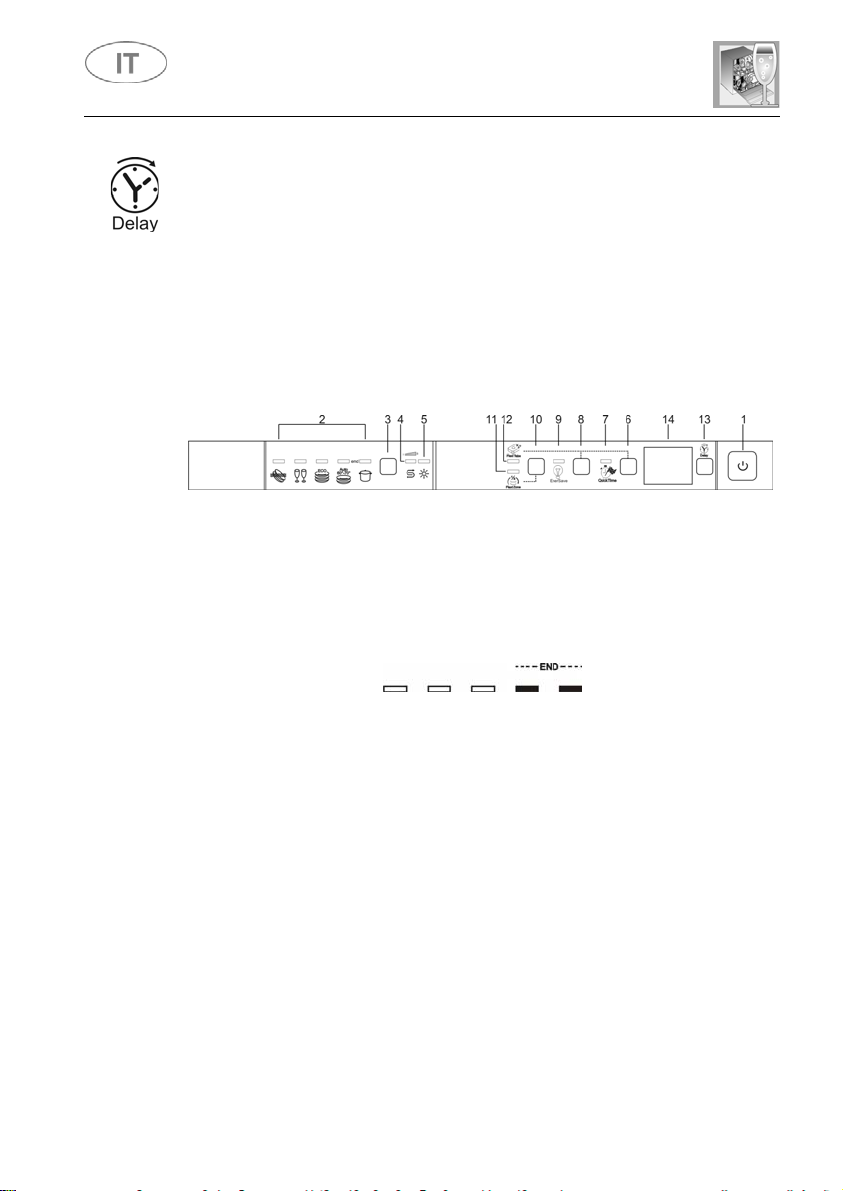

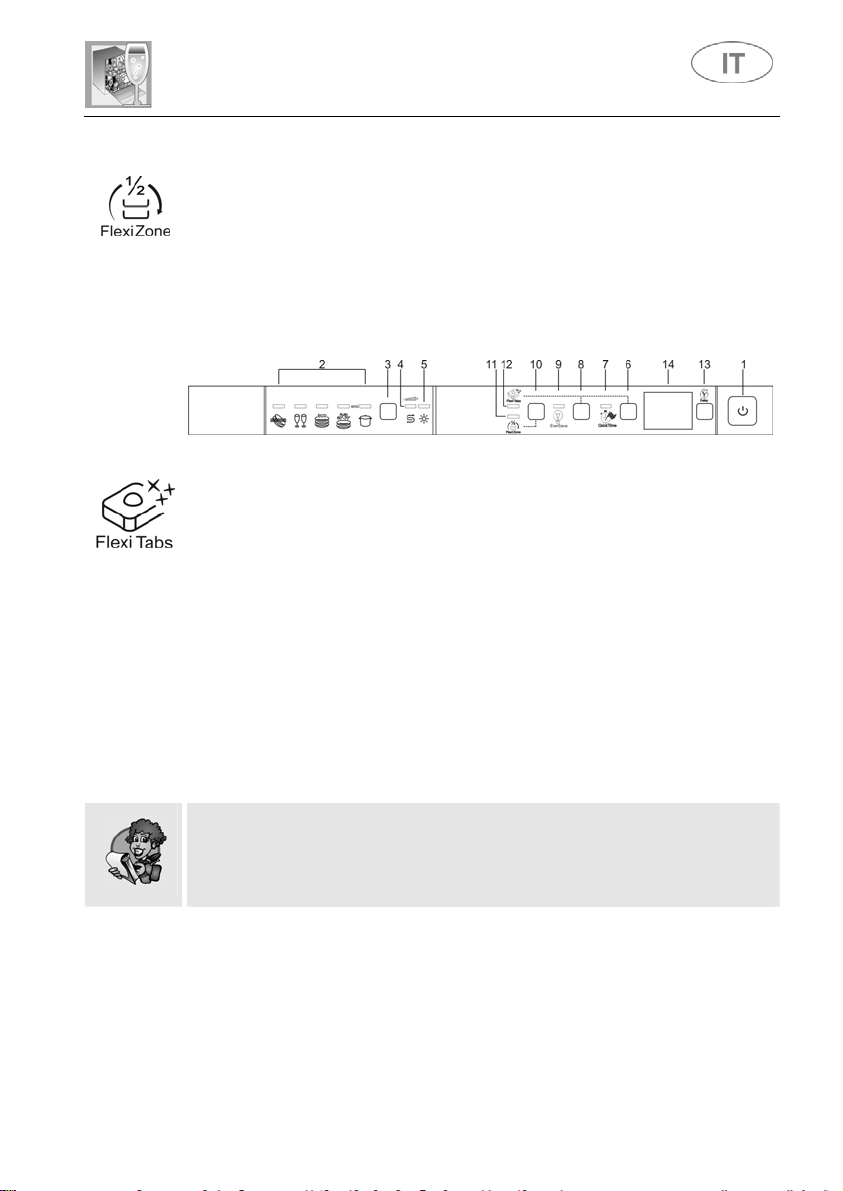

3.1 Il pannello superiore
Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello
superiore. Le operazioni di accensione, programmazione, spegnimento ecc.,
sono eseguibili solamente con la porta aperta.
TASTO DI ACCENSIONE/SPEGNIMENTO
1
Premendo questo tasto si pone la macchina sotto tensione.
SPIE PROGRAMMA SELEZIONATO
2
La spia accesa indica il programma selezionato e la presenza di
eventuali guasti (Rimedi alle anomalie di funzionamento).
PULSANTE SELEZIONE PROGRAMMI
3
Premendo questo pulsante in sequenza è possibile s elezionare il
programma desiderato.

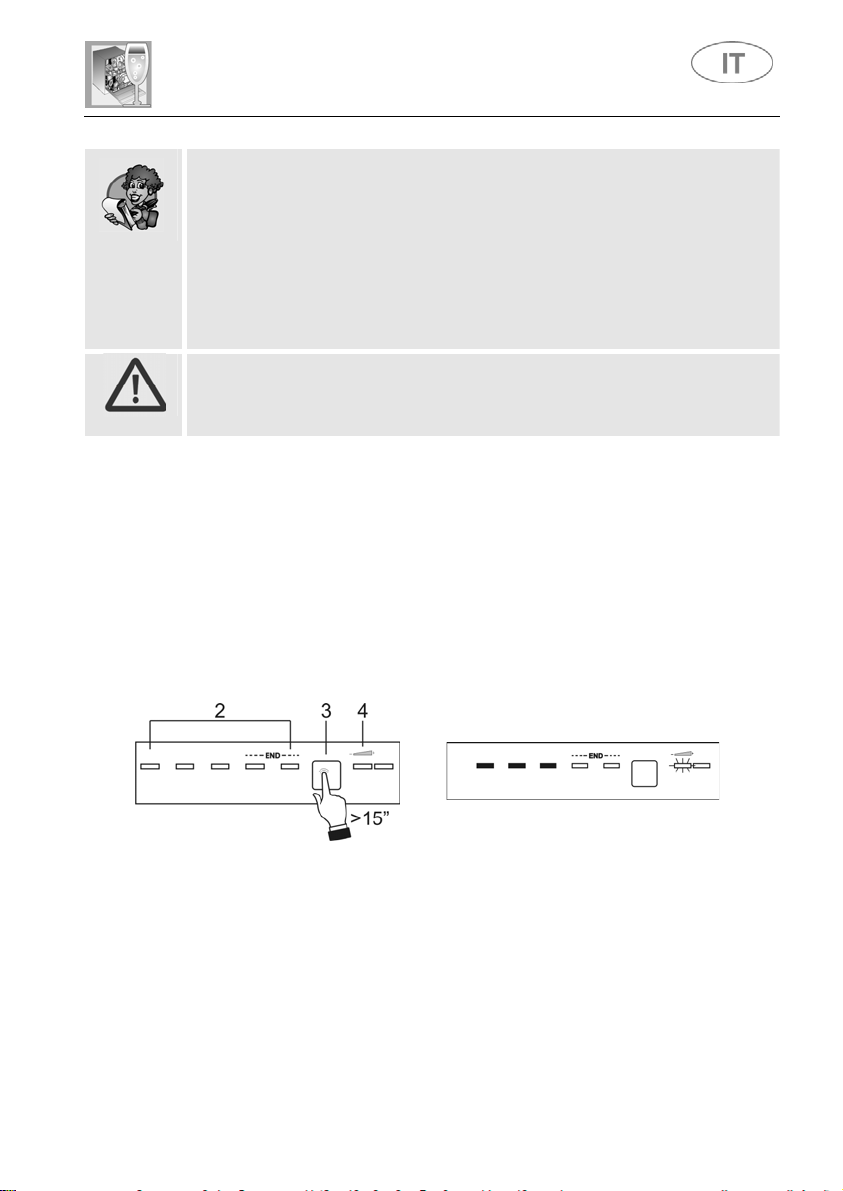

INDICATORE REGOLAZIONE DUREZZA ACQUA ATTIVATA
La spia lampeggiante indica che la macchina è in modalità
“regolazione durezza acqua”.
4
SPIA MANCANZA SALE
Se presente il simbolo , la spia accesa indica la mancanza del
sale rigenerante.
SPIA DI MANCANZA BRILLANTANTE
5
La spia accesa indica che la macchina è sprovvista di brillantante.
PULSANTE PROGRAMMI QUICK TIME + OPZIONE
SUPPLEMENTARE (leggere paragrafo “OPZIONI SUPPLEMENTARI”)
6
Il pulsante comanda la selezione dei programmi quick time. (vedi
tabella).
SPIA PROGRAMMI QUICK TIME
7
La spia accesa indica che verrà eseguito un o dei programmi quick
time (vedere tabella).
9
Page 12
Istruzioni per l'utente
PULSANTE OPZIONE ENERSAVE + OPZIONE
8
SUPPLEMENTARE (leggere paragrafo “OPZIONI SUPPLEMENTARI”)
Premere il pulsante per attivare/disattivare l’opzione.
SPIA OPZIONE ENERSAVE
9
La spia accesa indica che la funzione è attiva.
PULSANTE MEZZO CARICO
10
Premendo questo pulsante si seleziona l’opzione lavaggio a mezzo
carico.
SPIA MEZZO CARICO
11
Una delle spie accesa indica che è stato selezionato il lavagg io a
mezzo carico nel cesto superiore o inferiore.
SPIA OPZIONE “3/1” (OPZIONE SUPPLEMENTARE)
12
La spia accesa indica che la funzione è attiva.
PULSANTE RITARDO PROGRAMMA
13
Premendo questo pulsante è possibile ritardare l’inizio del
programma di lavaggio.
14 DISPLAY INFORMAZIONI (1 o 3 digit secondo i modelli)
NOTA: simbologia ed estetica sono indicative, potrebbero differire a
seconda del modello o della versione di lavastoviglie acquis tata.
Informazioni
no Durata prevista
visualizzate
si
programma
no Tempo residuo
si
programma
1 – 9 ore Partenza ritardata 1 – 24 ore
E
Messaggio di errore
Err
10
Page 13
Istruzioni per l'utente
TABELLA PROGRAMMI
Il manuale comprende la tabella programmi di più modelli. Per individuare
la tabella relativa alla v ostra lavastovigli e, confrontate i simbol i programmi
sopra la tabella con quelli p re sen ti sul pannello comandi.
IMPOSTAZIONE DEL PROGRAMMA DI LAVAGGIO ED ACCENSIONE
Dopo avere individuato il programma più idoneo in base alla tabella
programmi:
• premere il tasto di ACCENSIONE/SPEGNIMENTO (1) e attender e
l'accensione della SPIA PROGRAMMI (2);
• premer e il pulsante di SELEZIONE PROGRAMMI (3) più volte fino
all'accensione della spia corrispondente al programma desiderato;
• selezionare l’opzione desiderata (facoltativo, se opzioni presenti);
• chiudere la porta; dopo circa 2" inizierà il programma, durante lo
svolgimento del quale lampeggerà la relativa SPIA (segnalazione di
programma in corso).
11
Page 14
Istruzioni per l'utente

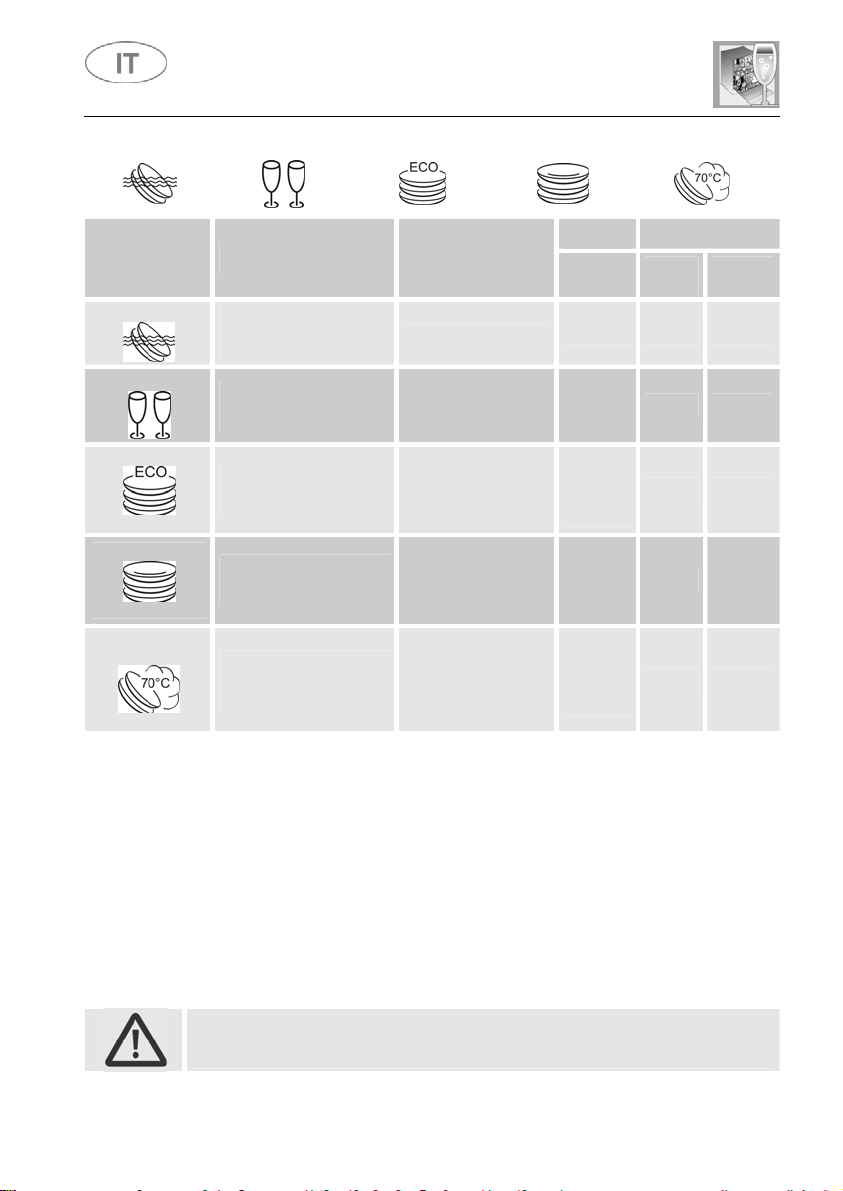

TABELLA PROGRAMMI
PROGRAMMA
NUMERO E
SIMBOLO
1 AMMOLLO
2 LEGGERO
3 ECO (*)
EN50242
4 AUTO 60-70
IEC/DIN
5 SUPER
(****)
STOVIGLIE E POSATE
Pentole e stoviglie in attesa
di completare il carico
normalmente sporche
Stoviglie normalmente
sporche, anche con residui
normalmente sporche,
anche con residui secchi
Pentole e stoviglie molto
sporche, anche con residui
CARICO
Stoviglie delicate
secchi
Pentole e stoviglie
secchi.
SVOLGIMENTO
PROGRAMMA
Prelavaggio freddo
Lavaggio a 45°C
Risciacquo freddo
Risciacquo a 70°C
Asciugatura
Prelavaggio freddo
Lavaggio a 50°C
Risciacquo freddo
Risciacquo a 55°C
Asciugatura
Selezionando il programma “AUTO” la lavastoviglie
riconosce il tipo di sporco adeguando così i parametri di
lavaggio in modo automatico.
Prelavaggio caldo
Lavaggio a 70°C
Risciacquo freddo (3)
Risciacquo a 70°C
Asciugatura
Effettuare l'ammollo solo con carico parziale.
Le opzioni non sono utilizzabili con il programma ammollo.
(*)
Programma di riferimento secondo la norma EN 50242, con opzione
ENERSAVE selezionata. (**) vedere etichetta energia
(***)
Per i modelli 3 digit Vedere display.
(****)
Programma di riferimento per i laboratori. Detersivo: 20g nel distributore +
10g sulla porta o pastiglia.

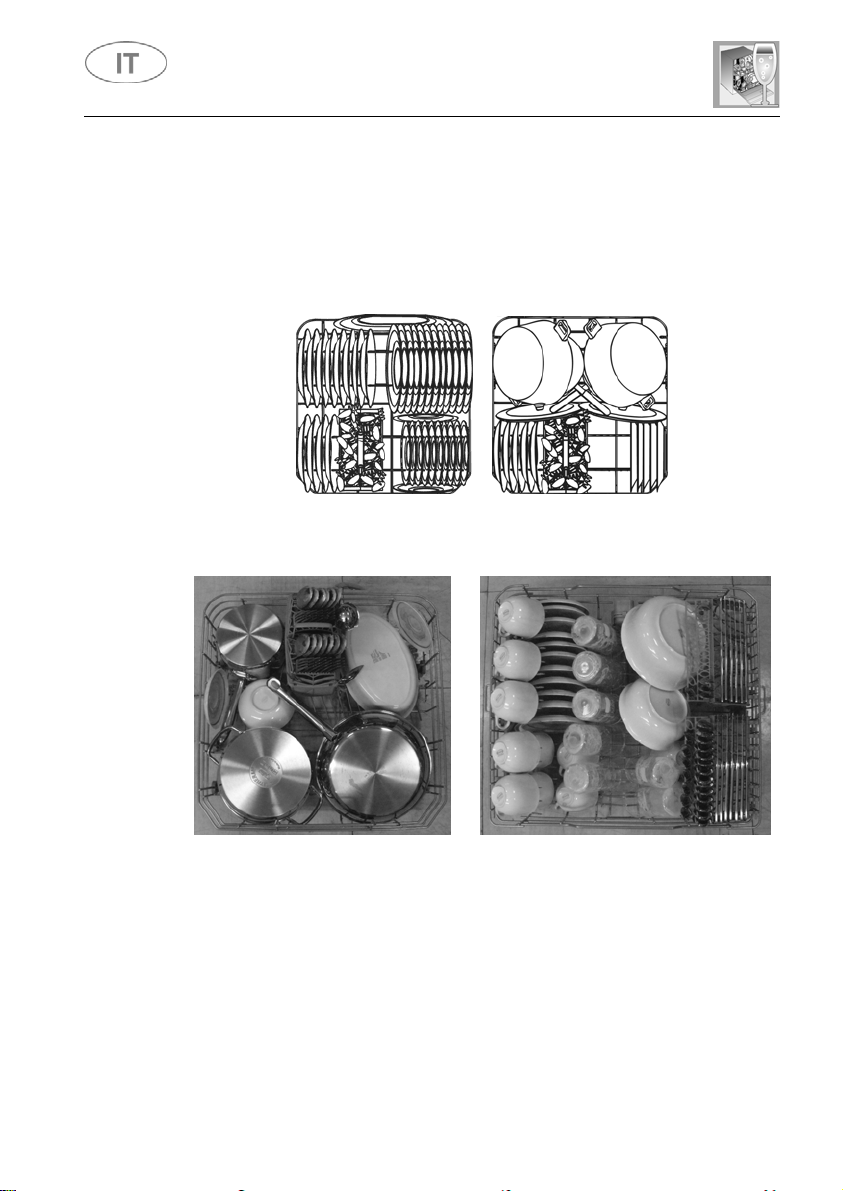

Disposizione: vedere foto al paragrafo “uso dei cestelli”.
(1)
Consumo medio considerando la regolazione del dolcificatore sul livello 2.
(2)
La durata del ciclo ed il consumo di energia possono cambiare in funzione della
temperatura di acqua e ambien te , del tipo e quantità delle stoviglie.
(3)
1 o 2 risciacqui freddi secondo il modello
Se lo sportello della lavastoviglie non è stato chiuso o lo è in modo no n
corretto, non verrà avviato il ciclo di lavaggio.
DURATA
MINUTI
(2)
15’ ***
ACQUA
LITRI (1)
3,5 0,02
CONSUMI
ENERGIA
KWh (2)
65’ ***
9,5 1,10
175’
** **
155' *** 15,5 1,60
12
Page 15
Istruzioni per l'utente

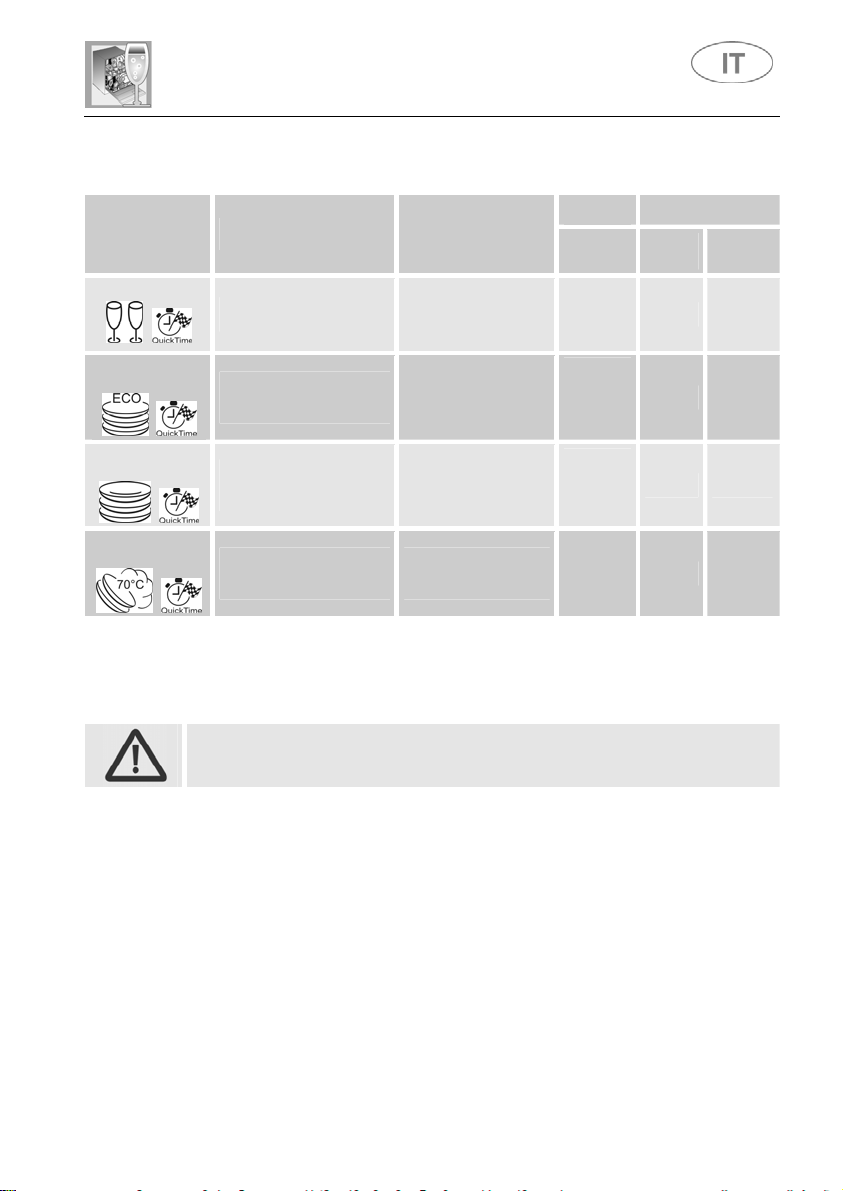

PROGRAMMI QUICK TIME
(leggere il paragrafo che ne spiega il funzionamento)
PROGRAMMA
NUMERO E
SIMBOLO
6 RAPIDO 27’
+
7 ECO
VELOCE
+
8 QUOTIDIANO
+
9 FORTE
e VELOCE
+
(***)
Per i modelli 3 digit vedere display.
(1)
Consumo medio considerando la regolazione del dolcificatore sul livello 2.
(2)
La durata del ciclo ed il consumo di energia possono cambiare in funzione della
CARICO
STOVIGLIE E
POSATE
Stoviglie poco
sporche lavate subito
dopo l’uso
Stoviglie
normalmente
sporche, anche con
residui secchi
Stoviglie
normalmente
sporche, lavate subito
dopo l’uso.
Stoviglie miste con
sporco normale,
senza residui secchi
SVOLGIMENTO
PROGRAMMA
Lavaggio a 38°C
Risciacquo a 50°C
Prelavaggio freddo
Lavaggio a 55°C
Risciacquo freddo
Risciacquo a 70°C
Lavaggio a 65°C
Risciacquo freddo
Risciacquo a 70°C
Asciugatura
Lavaggio a 65°C
Risciacquo freddo
Risciacquo a 70°C
temperatura di acqua e ambien te , del tipo e quantità delle stoviglie.
(3)
1 o 2 risciacqui freddi secondo il modello
Se lo sportello della lavastoviglie non è stato chiuso o lo è in modo no n
corretto, non verrà avviato il ciclo di lavaggio.
DURATA
MINUTI
(2)
ACQUA
LITRI (1)
CONSUMI
ENERGIA
KWh (2)
27'***
6,5 0,70
80’*** 12,5 1,25
95'***
55'***
11 1,25
9,5 1,35
13
Page 16
Istruzioni per l'utente
TABELLA PROGRAMMI
PROGRAMMA
NUMERO
E SIMBOLO
1 AMMOLLO
STOVIGLIE E POSATE
Pentole e stoviglie in
CARICO
attesa di un
2 CRISTALLI
ulteriore lavaggio
Cristalli, porcellane e
stoviglie miste con sporco
3 ECO (*)
leggero.
Stoviglie normalmente
sporche, anche con
EN 50242
4 NORMALE
residui secchi
Pentole e stoviglie
normalmente sporche,
IEC/DIN
5 ULTRA
CLEAN
anche con residui secchi
Pentole e stoviglie molto
sporche, anche con
****
Programma di riferimento secondo la norma EN 50242, con opzione ENERSAVE
*
residui secchi.
SVOLGIMENTO
PROGRAMMA
Prelavaggio freddo
Lavaggio a 45°C
Risciacquo freddo
Risciacquo a 70°C
Asciugatura
Prelavaggio freddo
Lavaggio a 50°C
Risciacquo freddo
Risciacquo a 55°C
Asciugatura
Prelavaggio freddo
Lavaggio a 65°C
Risciacquo freddo
Risciacquo a 70°C
Asciugatura
Prelavaggio caldo
Lavaggio a 70°C
Risciacquo freddo (3)
Risciacquo a 70°C
Asciugatura
DURATA
MINUTI
(1)
ACQUA
LITRI (2)
CONSUMI
ENERGIA
KWh (1)
15'*** 3,5 0,02
65'*** 9,5 1,10
175'
** **
105’***
13,5 1,35
160'***
15,5 1,70
selezionata. (**) Vedere etichetta energia. (***)Per i modelli 3 digit Vedere display.
Programma di riferimento per i laboratori. Detersivo: 20g nel distributore + 10g
****
sulla porta o pastiglia. Disposizione: vedere foto al paragrafo “uso dei cestelli”.
Effettuare l'ammollo solo con carico parziale.
Il programma ULTRA CLEAN termina con un risciacquo antibatterico aggiuntivo che garantisce
una ulteriore riduzione dei batteri. Se durante la fase del programma la temperatura non viene
mantenuta (es. per apertura della porta o interruzione dell'energia), le spie programmi
lampeggiano per segnalare che non è garantita l'azione antibatterica.
(1) La durata del ciclo ed il consumo di energia possono cambiare in funzione della
temperatura di acqua e ambiente, del tipo e quantità delle stoviglie.
Consumo medio considerando la regolazione del dolcificatore sul livello 2.
(2)
1 o 2 risciacqui freddi secondo il modello
(3)
Se la porta della lavastoviglie è aperta, o chiusa non c orrettamente, il
ciclo di lavaggio non si avvia.
14
Page 17
Istruzioni per l'utente
PROGRAMMI QUICK TIME
(leggere il paragrafo che ne spiega il funzionamento)
PROGRAMMA
NUMERO
E SIMBOLO
6 RAPIDO 27’
+
7 ECO
VELOCE
+
8
QUOTIDIANO
+
9 FORTE
e VELOCE
+
CARICO
STOVIGLIE E POSATE
Stoviglie poco sporche
lavate subito dopo l’uso
Stoviglie normalmente
sporche, anche con
residui secchi
Stoviglie normalmente
sporche, lavate subito
dopo l’uso.
Stoviglie miste con sporco
normale, senza residui
secchi.
SVOLGIMENTO
PROGRAMMA
Lavaggio a 38°C
Risciacquo a 50°C
Prelavaggio freddo
Lavaggio a 55°C
Risciacquo freddo
Risciacquo a 70°C
Lavaggio a 65°C
Risciacquo freddo
Risciacquo a 70°C
Asciugatura
Lavaggio a 65°C
Risciacquo freddo
Risciacquo a 70°C
DURATA
MINUTI
(1)
27'***
80’***
95'***
55'***
CONSUMI
ACQUA
LITRI (2)
ENERGIA
KWh (1)
6,5 0,70
12,5 1,25
11 1,25
9,5 1,35
Per i modelli 3 digit Vedere display.
(***)
(1) La durata del ciclo ed il consumo di energia possono cambiare in funzione della
temperatura di acqua e ambiente, del tipo e quantità delle stoviglie.
Consumo medio considerando la regolazione del dolcificatore sul livello 2.
(2)
Se la porta della lavastoviglie è aperta, o chiusa non c orrettamente, il
ciclo di lavaggio non si avvia.
15
Page 18
3.2 Programmi di lavaggio
Istruzioni per l'utente
Prima di avviare un programma di lavaggio verificare che:
• Il rubinetto dell'acqua sia aperto.
• Nel serbatoio del dolcificatore vi sia sale rigenerante.
• Nel distributore sia stata immessa la dose adeguata di
detersivo.
• I cestelli siano stati caricati correttamente.
• Gli irroratori ruotino liberamente e senza impedimenti.
• Lo sportello della lavastoviglie sia ben chiuso.
OPZIONE QUICK TIME
(disponibile in tutti i programmi escluso l’ammollo)
L’opzione selezionata insieme ad un qualsiasi programma di lavaggio
(escluso l’ammollo) RIDUCE LA DURATA del ciclo. Si attiva dopo avere
selezionato il programma desiderato premendo il pulsante (la spia si
illumina). L’opzione si disattiva automaticamente al termine del programma.
16
ENERSAVE
Alla fine del ciclo di asciugatura uno speciale dispositivo sgancia
automaticamente la porta che si apre lentamente e progressivam ente di
alcuni centimetri. In questo modo si assicura un’asciugatura perfetta e
un maggior controllo sulle temperature di risciacquo.
Una volta aperta la porta segnala la fine del
ciclo di lavaggio con un breve segnale
acustico ed il lampeggio delle spie programmi
nr. 4 e 5 (contrassegnate da "end").
L’attivazione dell’opzione è visualizzata dall’accension e della spia e
comandata dal pulsante ENERSAVE.
Con la funzione attivata non si deve in alcun modo impedire
l’apertura della porta; lasciare libero da oggetti lo spazio davanti alla
porta necessario all’apertura. Evitare di richiudere la porta durante la
fase di apertura automatica, si danneggerebb e il meccanismo. Prima
di richiudere la porta attendere il rientro degli spintori.
Page 19
Istruzioni per l'utente
MEZZO CARICO DISTRIBUITO
(disponibile in tutti i programmi escluso l'ammollo)
In caso di poche stoviglie da lavare è utile l’opzione di lavaggio a “mezzo
carico distribuito”, governata dal pulsante, che consente un risparmio di acqua
ed energia elettrica e riduce la durata del programma. Le stoviglie andranno
disposte in entrambi i cesti, e nel distributore detersivo andrà introd otta una
quantità inferiore rispetto a quella utilizzata per il carico completo.
OPZIONI SUPPLEMENTARI - "Flexi Tabs" -
(disponibile in tutti i programmi escluso l'ammollo)
Premendo contemporaneamente i pulsanti 6 + 8 (pulsante
PROGRAMMI QUICK TIME + pulsante opzione ENERSAVE) si attiva
l'opzione "Flexi Tabs", confermata dall'accensione della relativa spia.
L’opzione è ottimizzata per l'utilizzo di detergenti con sale e brillantante
integrati, noti sul mercato con la denominazione "tripl o effetto", ecc.; se
attivata non verranno utilizzati sale e brillantante eventualmente già
presenti nella lavastoviglie.
Nota: in caso di selezione del pulsante Flexi Tabs è normale che le spie
sale/brillantante rimangano accese, se i relativi contenitori sono vuoti.
IMPORTANTE: l’opzione rimane selezionata fino a quando non la si
disattiva premendo contemporaneamente i pulsanti 6 + 8 e si spegne la
spia.
I prodotti integrati non sono adatti all’utilizzo con acqua troppo “dura ”.
Per questo motivo se la durezza dell’acqua è impostata oltre H3, la spia
OPZIONE Flexi Tabs lampeggia, segnalando una scorretta
impostazione. Questo non impedisce l’utilizzo dell’opzione, ma i risultati
di lavaggio potrebbero non essere ottimali.
17
Page 20
Istruzioni per l'utente
RITARDO DEL PROGRAMMA
(disponibile in tutti i programmi escluso l'ammollo)
E’ possibile ritardare l’avvio del programma di lavaggio per programmare il
funzionamento della lavastoviglie nella fascia oraria desiderata (es.
notturna). Premere il pulsante RITARDO PROGRAMMA per attivare
l’opzione e visualiz zare sul dis play il rit ardo di 1 o ra. Successive pressioni
consentiranno di scegliere il ritardo desiderato fino a 9, 12 o 24 ore
secondo i modelli.
Alla chiusura della porta la lavastoviglie eseguirà un prelavaggio,
terminato il quale entrerà in funzione il “ritardo programma” impostato.
CANCELLAZIONE DEL PROGRAMMA IN CORSO
• Per annullare il programma in corso è necessario, dopo aver aperto
la porta, premere e tenere premuto per alcuni secondi il pulsante di
SELEZIONE PROGRAMMI (3) fino all'accensione contemporanea
delle spie dei programmi nr. 4 e 5 (contrassegnate da "end").
• Richiudere la porta.
• Dopo circa 1 minuto la macchina si porta a fine ciclo.
MODIFICA DEL PROGRAMMA
Per modificare un programma in corso è sufficiente aprire la porta e
selezionare il nuovo programma. Chiudendo nuovamente la porta la
lavastoviglie esegue automaticamente il nuovo programma.
18
Page 21
Istruzioni per l'utente
PER RISPARMIARE ENERGIA! … E RISPETTARE L'AMBIENTE
• Cercare di utilizzare la lavastoviglie sempre a pieno carico.
• Non lavare le stoviglie in acqua corren te .
• Utilizzare il programma di la vaggio più idoneo per ogni tipo di carico.
• Non effettuare risciacqui preliminari.
• Se disponibile, allacciare la lavastoviglie ad un impianto d'acqua calda
fino a 60°C.
PER RIDURRE I CONSUMI DI DETERSIVO! … E RISPETTARE
L'AMBIENTE
I fosfati presenti nel detersivo p er lavastoviglie costituiscono un problema
dal punto di vista ecologico. Per evitare un eccessivo consumo di
detersivo, ma anche di energia elettrica, è consigliab ile:
• differenziare le stoviglie più delicate da quelle più resistenti ai
detersivi aggressivi e alle alte temperature;
• non versare il detersivo direttamente sulle stoviglie.
Nel caso in cui fosse necessario aprire la porta durante la fase di
lavaggio, il programma verrà interrotto, la relativa spia continuerà a
lampeggiare ed un segnale acustico avviserà che il ciclo non è
terminato. Sarà necessario attendere circa 1 minuto prima di chiudere la
porta per fare ripartire il programma. Alla chiusura della porta il
programma riprenderà dal punto in cui era stato interrotto. E' opportuno
compiere questa operazione solamente se necessario, perché
potrebbe provocare irregolarità nello svolgimento del pro gramma.
SPEGNIMENTO
Alla fine del programma la lavastoviglie
emette un breve segnale acustico ed inoltre
le spie dei programmi nr. 4 e 5
(contrassegnate da "end") lampeggiano.
Lo spegnimento della macchina si ottie ne aprendo la porta e premendo il
pulsante di ACCENSIONE/SPEGNIMENTO (1).
ESTRAZIONE DELLE STOVIGLIE
Al termine del programma di lavaggio attendere almeno 20 minuti prima
di estrarre le stoviglie, in modo da lasciare che esse s i raffreddino. Per
evitare che eventuali gocce d'acqua rimaste nel cestello superiore
possano cadere sulle stoviglie ancora presenti nel cestello inferiore, è
consigliabile vuotare prima il cestello inferiore e poi quello superiore.
19
Page 22
4. Istruzioni d'uso
Istruzioni per l'utente
Dopo aver installato correttamente la lavastoviglie, predisporl a affinché
possa entrare in funzione eseguendo le seguenti operazioni:
• Regolare il dolcificatore dell’acqua;
• Introdurre sale rigenerante;
• Introdurre brillantante e detersivo.
4.1 Uso del dolcificatore dell'acqua
La quantità di calcare contenuto
nell'acqua (indice di durezza dell'acqua) è
responsabile delle macchie biancastre
sulle stoviglie asciutte, le quali, con l'andar
del tempo, tendono a diventare opache.
La lavastoviglie è equipaggiata con un
dolcificatore automatico che, utilizzando
SALE
sale rigenerante specifico, sottrae
all'acqua le sostanze indurenti.
La lavastoviglie esce dalla fabbrica con
l'indice di durezza predisposto sul livello
3 (durezza media 41-60°dF – 24-31°dH).

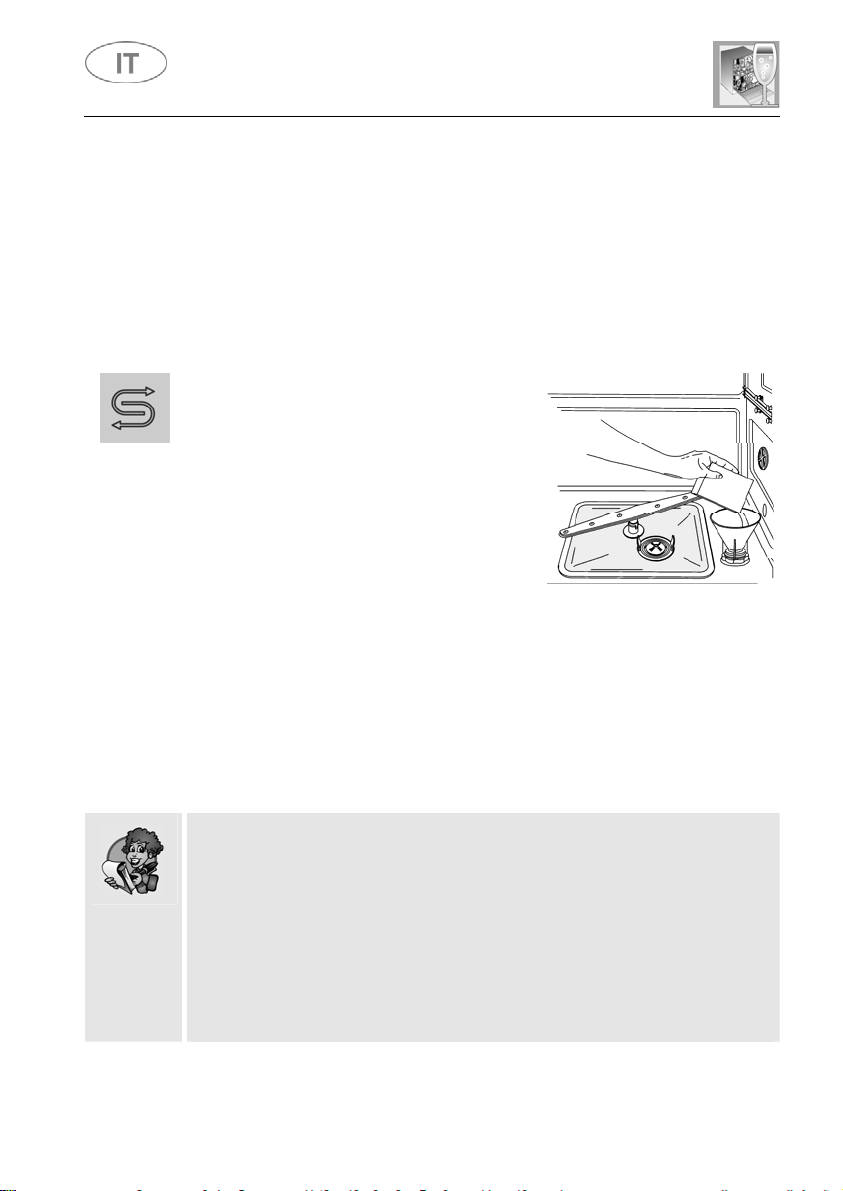

Utilizzando acqua di durezza media il caricamento con nuov o sale andrà
effettuato circa ogni 20 lavaggi. Il serbatoio del dolcificatore ha una
capacità di circa 1.7 Kg di sale in grani. Il serbatoio è situato sul fondo
della lavastoviglie. Dopo aver estratto il cestello inferiore, svitare il tappo
del serbatoio ruotandolo in senso antiorario e versare il sale usando
l'imbuto in dotazione alla lavastoviglie. Prima di riavvitare il tappo
rimuovere gli eventuali residui di sale in prossimità dell'apertura.
• Al primo uso della lavastoviglie, oltre al sale, occorre introdurre n el
serbatoio anche un litro d'acqua.
• Dopo ogni riempimento del serbatoio, assicurarsi che il tappo
venga richiuso con cura. La miscela d'acqua e deters ivo non deve
penetrare nel serbatoio del sale, poiché ciò comprometterebbe il
funzionamento dell'impianto di rigenerazione. In questo caso la
garanzia non sarebbe più valida.
• Utilizzare solamente sale rigenerante per lavastoviglie do mestiche.
Se si adopera sale in pastiglie non riempire completamente il
serbatoio.
20
Page 23
Istruzioni per l'utente
• Non utilizzare sale alimentare, perché contiene sostanze non
solubili, che con l'andar del tempo possono compromettere
l'impianto di decalcificazione.
• Quando necessario, eseguire l'operazione di caricamento del sale
prima di avviare il programma di lavaggio; in tal modo la
soluzione salina in esubero verrà subito rimossa dall'acqua; una
permanenza prolungata d'acqua salata all'interno della vasca di
lavaggio può provocare fenomeni di corrosione.
Fare attenzione a non confondere le confezioni di sale con quelle di
detersivo: l'introduzione di detersivo nel serbatoio del sale danneggia il
dolcificatore.

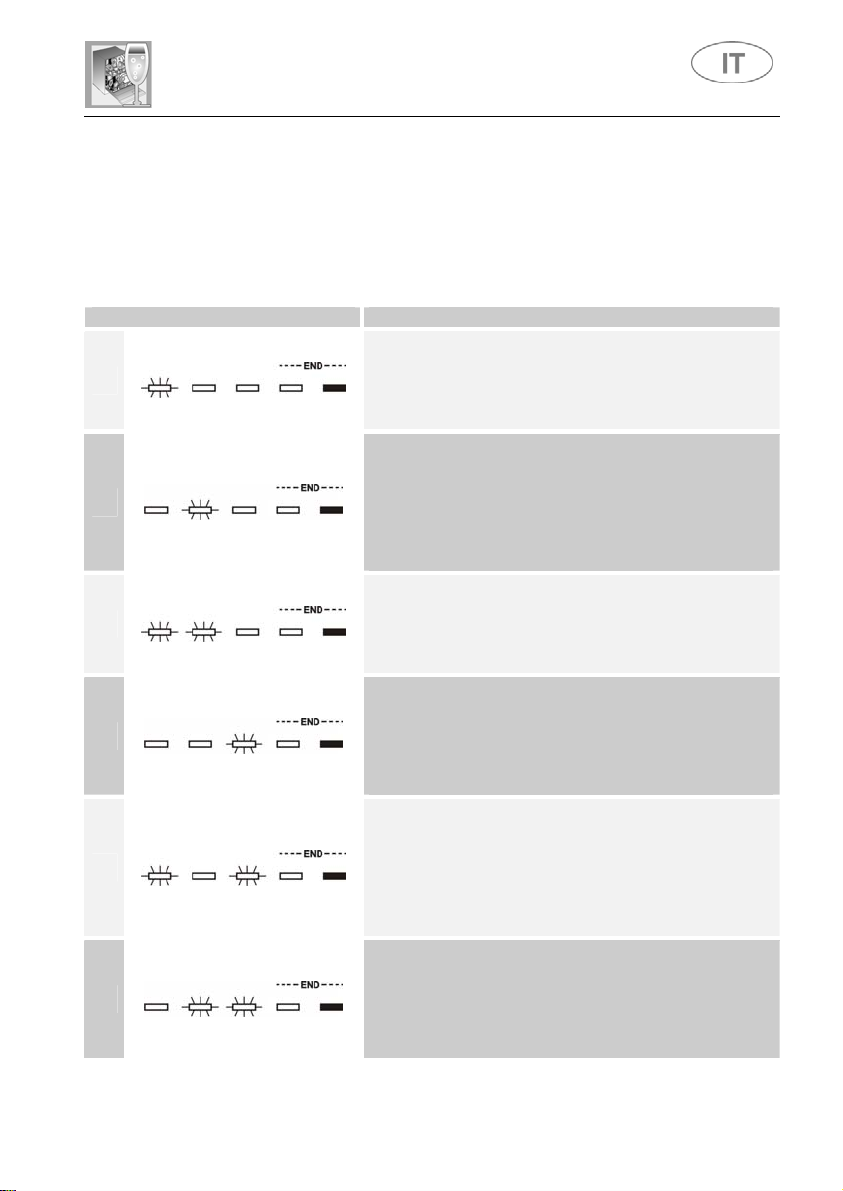

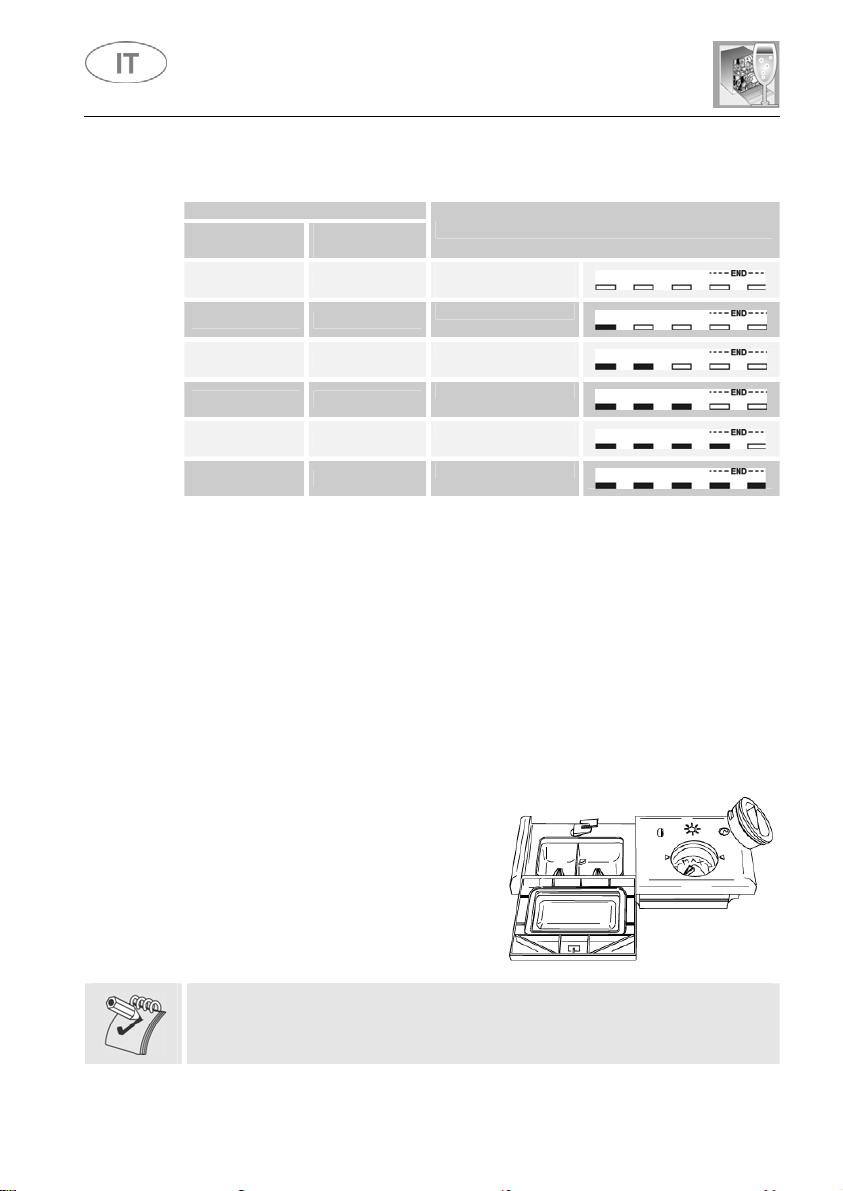

REGOLAZIONE DEL DOLCIFICATORE
La lavastoviglie è dotata di un dispositivo c he c onse nte di perso nal izzar e
la regolazione del dolcificatore in funzione della durezza dell'acqua di
rete. La selezione della durezza avviene tramite il PULSANTE
SELEZIONE PROGRAMMI (3).
Per accedere alla regolazione tenere premuto il pulsante oltre 15
secondi, l’INDICATORE REGOLAZIONE DUREZZA ACQUA (4)
lampeggia mentre le SPIE PROGRAMMA SELEZIONATO (2) indicano
la regolazione impostata. Singole pressioni sul pulsante mo dificano la
selezione secondo la sequenza della tabella seguente:
>
21
Page 24
Istruzioni per l'utente
TABELLA DUREZZA DELL'ACQUA
Tedeschi (°dH)
DUREZZA DELL'ACQUA
Gradi
0 - 4 0 - 7
5 - 15 8 - 25
16 - 23 26 - 40
24 - 31 41 - 60
32 - 47 61 - 80
48 - 58 81 - 100
Gradi
Francesi (°dF)
REGOLAZIONE
Tutte le spie spente
(niente sale)
Una spia accesa
Due spie accese
Tre spie accese
Quattro spie accese
Cinque spie accese
Richiedere le informazioni relative al grado di durezza dell'acqua
all'azienda idrica erogatrice.
In seguito alla regolazione o alla visualizzazione di quella impostata è
sufficiente lasciare inattivo il pulsante per alcuni secondi, la lavastoviglie
ritorna automaticamente alla condizione standard uscendo dalla
modalità di regolazione.
4.2 Uso del distributore di brillantante e detersivo
Il distributore di detersivo ed il
dosatore di brillantante si trovano
nella parte interna dello sportello: a
sinistra il distributore e a destra il
dosatore.
22
Ad esclusione del programma AMMOLLO, prima di ogni lavaggio andrà
immessa nel distributore la dose adeguata di detersivo. Il brillantante
per il risciacquo andrà invece aggiunto soltanto secondo il fabbisogno.
Page 25
Istruzioni per l'utente
AGGIUNTA DEL BRILLANTANTE PER IL RISCIACQUO
Il brillantante accelera l'asciugatura delle stovigl ie
ed impedisce la formazione di macchie e depositi
calcarei; viene aggiunto automaticamente
all'acqua durante l'ultimo risciacquo, dal ser batoi o
che si trova sul lato interno della porta.
Per aggiungere il brillantante:
• Aprire la porta;
• ruotare il coperchio del serbatoio di ¼ di giro in senso antiorario ed
estrarlo.
• Introdurre il brillantante fino a riempire il contenitore (140 c.c. circa).
L’indicatore ottico posto a fianco del tappo deve oscurarsi
completamente. Aggiungere nuovamente il brillantante quando
l’indicatore ottico diventa chiaro o si illumina la s pia di segnalazione
mancanza di brillantante.
• Rimettere il coperchio e ruotarlo in senso orario.
• Pulire con un panno il brillantante fuoriuscito, in quanto potrebbe
provocare schiuma.

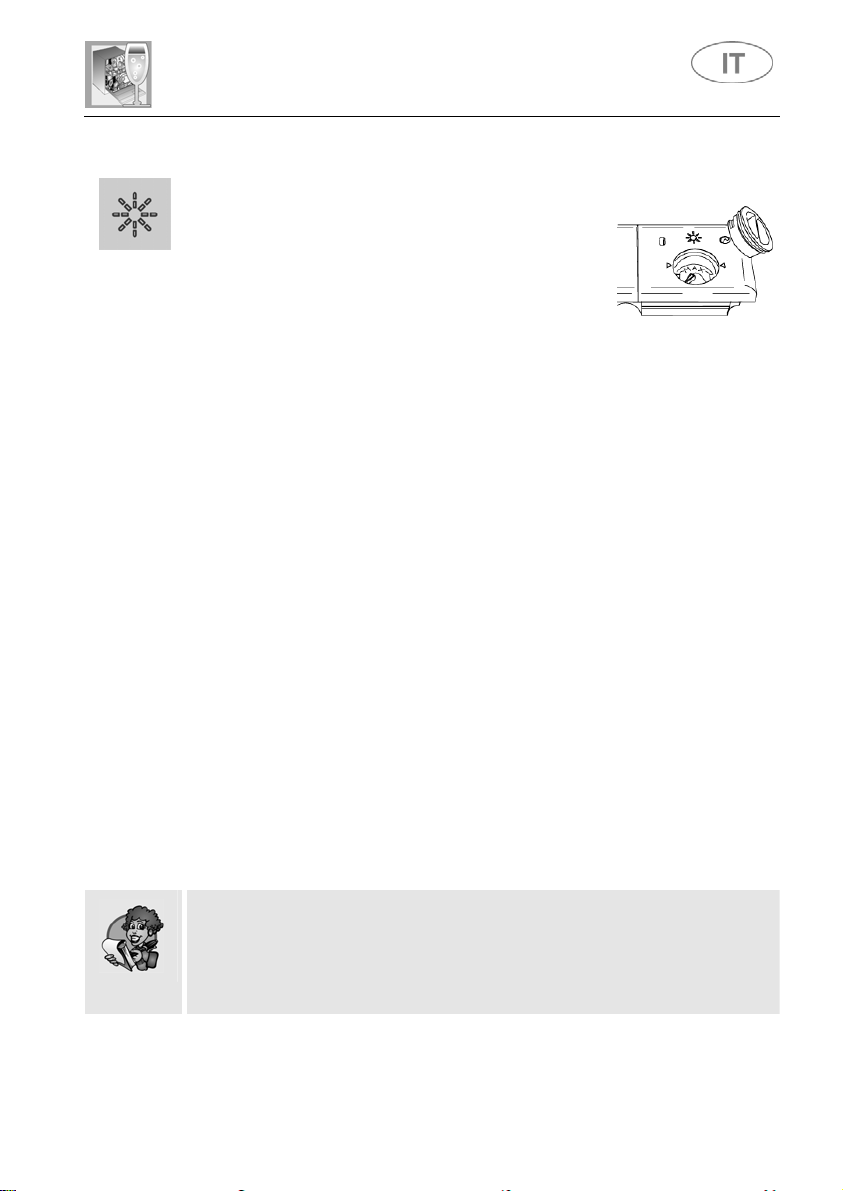

REGOLAZIONE DEL DOSAGGIO DEL BRILLANTANTE
La lavastoviglie esce dalla fabbrica con la regolazione media. E’
comunque possibile regolare il dosaggio ruotando il selettore presente
nel dosatore sulla posizione necessaria, la dose sarà proporzio nale alla
posizione del selettore.
• Per accedere alla regolazione del dosaggio è necessario ruotare il
tappo del serbatoio di ¼ di giro in senso antiorario ed estrarlo.
• Ruotare quindi con un cacciavite il selettore del dosaggio nella
posizione desiderata.
• Rimettere il tappo ruotandolo in senso orario.
• La dose di brillantante andrà aumentata qualora le stoviglie lavate
risultassero opache o dovessero presentare macchie circolari.
• Se le stoviglie risultassero invece appiccicose o dovessero
presentare striature biancastre, occorrerà ridurre la dose di
brillantante.
23
Page 26
Istruzioni per l'utente

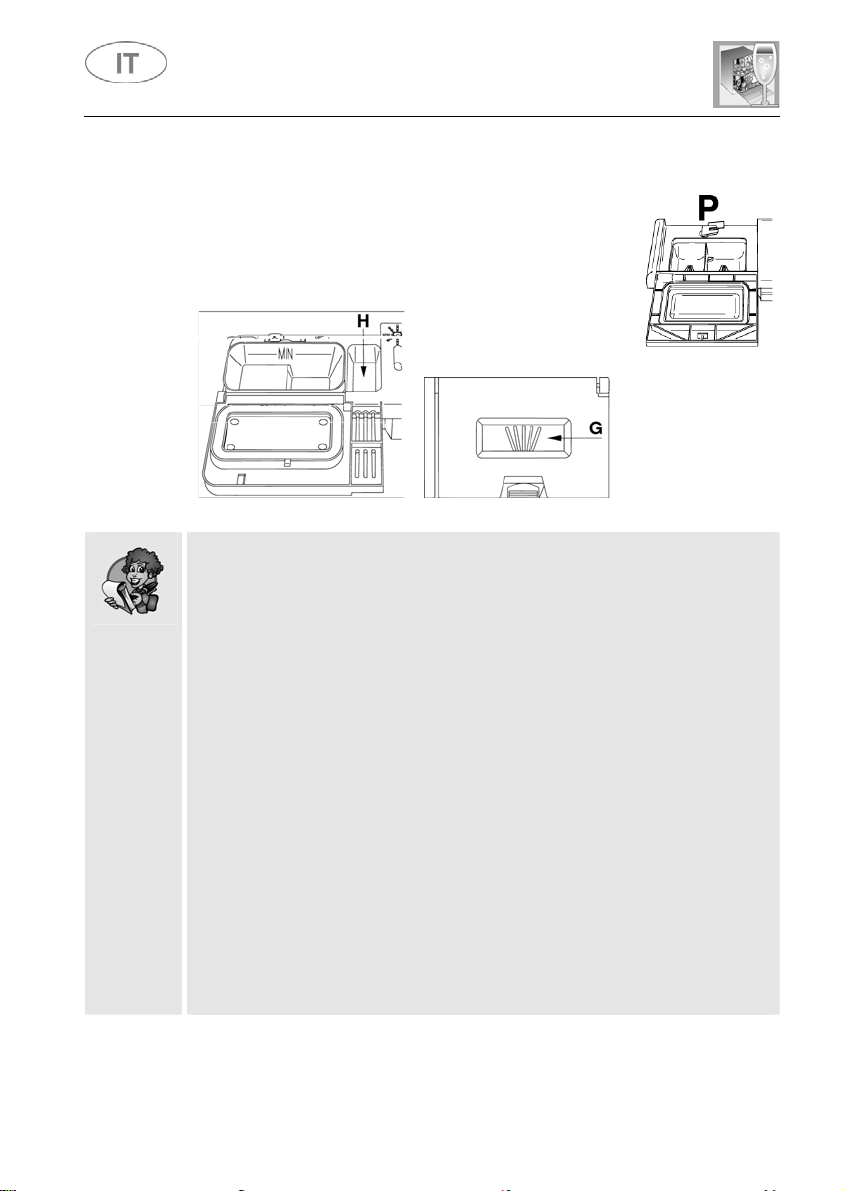

CARICAMENTO DEL DETERSIVO
Per aprire il coperchio del distributore di detersivo
premere leggermente il pulsante P. Introdurre il
detersivo e richiudere con cura il coperchio.
Durante il lavaggio il distributore verrà aperto
automaticamente.
• Quando si seleziona un programma con prelavaggio caldo (leggere la
tabella programmi), introdurre una quantità supplementare di
detersivo nella cavità G/H (secondo i modelli).
• Usare esclusivamente detersivi specifici per lavastoviglie. L’uso di
detersivi di buona qualità è importante per ottenere ottimi risultati di
lavaggio.
• Conservare le confezioni di detersivo ben chius e in luogo asciutto,
per impedire la formazione di grumi che comprometterebbero i
risultati di lavaggio. Dopo aperte, le co nfezioni non devono essere
conservate troppo a lungo, il detersivo perde di efficacia.
• Non usare detersivi per lavare i piatti a mano perché producono
molta schiuma e possono compromettere il funzionamento della
lavastoviglie.
• Dosare correttamente la quantità di detersivo. Una insufficiente
quantità di detersivo causa una incompleta eliminazione dello
sporco, mentre una quantità eccessiva non aumenta l’efficacia del
lavaggio, ma rappresenta soltanto uno spreco.
24
Page 27
Istruzioni per l'utente
Flexi Tabs
Per l'utilizzo di detersivi con sale e brillantante integrati, verificate se la
lavastoviglie è provvista del "pulsante opzione Flexi Tabs" alla pagina
"Descrizione dei comandi" e leggete quindi il paragrafo che ne spiega
l'utilizzo.In caso contrario noi consigliamo l'utilizzo di prodot ti tradizionali
(detersivo, sale e brillantante separati), poiché i prodotti integrati con i
cicli di lavaggio tradizionali potrebbero dare problemi quali deposito di
patina bianca, bassi risultati di asciugatura, residui sulle stoviglie.
L’introduzione di detersivo, anche liquido, nel serbatoio del
brillantante, provocherà il danneggiamento della lavastoviglie.
4.3 Avvertenze e consigli generali
Prima di procedere al primo lavaggio con la lavastov iglie è opportuno
leggere i seguenti suggerimenti riguardanti la natura delle stovigli e da
lavare e la loro sistemazione.
Generalmente non sussistono limitazioni per il lavag gio delle stoviglie
d’uso domestico, ma in alcuni casi si dovrà tenere conto delle loro
caratteristiche.
Prima di posizionare le stoviglie nei cesti è necessario:
• Eliminare i resti di cibo più grossi, es. ossa, lische, che potrebbero
oltre che intasare il filtro, provocare danni alla pompa di lavaggio.
• Mettere a mollo le pentole o le padelle che presentano sul fondo
residui bruciati di cibo in modo tale che i residui si stacchino più
facilmente; quindi collocarle nel CESTO INFERIORE.
Prelevare le stoviglie sotto l’acqua corrente prima di c aricarle nei cesti
rappresenta un inutile spreco di acqua.
Una corretta sistemazione delle stoviglie assicura buoni risultati di
lavaggio.
25
Page 28
ATTENZIONE!
Istruzioni per l'utente
• Assicurarsi che le stoviglie siano ben ferme e non possano
ribaltarsi e che non ostacolino la rotazione degli irror atori durante il
funzionamento;
• Non introdurre oggetti molto piccoli nei cesti; cadendo pot rebbero
bloccare gli irroratori o la pompa di lavaggio;
• I recipienti come tazze, ciotole, bicchieri e pe ntole vanno sempre
rivolti con l’apertura verso il basso e con le cavità oblique, per
consentire lo scolo dell’acqua;
• Non disporre le stoviglie le une nelle altre o che si coprano a
vicenda;
• Non disporre i bicchieri troppo vicini tra di l oro perché toccandosi
potrebbero rompersi o potrebbero rimanervi delle macchie.
ASSICURARSI che le stoviglie siano idonee al lavaggio in
lavastoviglie.
Stoviglie non idonee al lavaggio in lavastoviglie:
• Pentole e stoviglie in legno: si possono rovinare a causa delle
alte temperature di lavaggio;
• Oggetti d’artigianato: sono raramente adatti al lavaggio in
lavastoviglie. Le temperature relativamente alte dell’acqua e i
detersivi usati possono danneggiarli;
• Stoviglie in plastica: le stoviglie di plastica resistenti al calore
vanno lavate nel cesto superiore;
• Stoviglie ed oggetti in rame, stagno, zinco ed ottone: tendono a
macchiarsi;
• Stoviglie in alluminio: le stoviglie in alluminio anodizzato possono
scolorire;
• Argenteria: le stoviglie in argento possono macchiarsi;
• Vetro e cristallo: in genere oggetti in vetro e cristallo possono
essere lavati in lavastoviglie. Tuttavia esistono alcuni tipi di vetro e
cristallo che dopo molti lavaggi possono div entare opachi e perdere
la loro trasparenza; per questo tipo di materiali consigliamo di
utilizzare sempre il programma meno aggressivo presente nella
tabella programmi;
• Stoviglie con decorazioni: gli oggetti decorati che si trovano in
commercio hanno in genere una buona resistenza ai lavaggi in
lavastoviglie anche se può succedere che, dopo frequenti lavaggi, i
colori impallidiscano. In caso di dubbio sulla resistenza dei colori è
opportuno lavare pochi pezzi alla volta per circa un mese.
26
Page 29
Istruzioni per l'utente
4.4 Uso dei cestelli
La lavastoviglie ha una capacità di 13 coperti, incluse le stoviglie per
servire.
CESTELLO INFERIORE
Il cestello inferiore riceve l'azione dell'irroratore inferiore alla massima
intensità, andrà quindi destinato al contenimento delle stoviglie più
"difficili" e maggiormente sporche.
Sono consentite tutte le combinazioni e
varietà di carico, purché si abbia cura di
disporre le stoviglie, le pentole e i tegami in
modo tale che tutte le superfici sporche siano
esposte ai getti d'acqua provenienti dal basso.
Con supporti fissi
Per sfruttare al massimo lo spazio nel
cestello, quando vengono caricate stoviglie di
grandi dimensioni, alcuni modelli sono dotati
di supporti per piatti ribaltabili in 2 o 4 settori.
Con supporti ribaltabili
INSERTI CESTO INFERIORE
Alcuni modelli sono equipaggiati di inserti cesto inferiore utili a migli orare
l’asciugatura dei piatti. Gli inserti si trovano nel sacchetto accessori, per
utilizzarli è sufficiente infilarli nelle apposite sedi come indicato in figur a.
27
Page 30
Istruzioni per l'utente
CARICAMENTO DEL CESTELLO INFERIORE
Sistemare con cura e verticalmente i piatti piani, fond i, da dessert e da
portata. Le pentole, i tegami e i relativi coperchi vanno collocati
capovolti. Sistemare i piatti fondi e da dessert avendo cura che rimanga
sempre uno spazio tra essi.

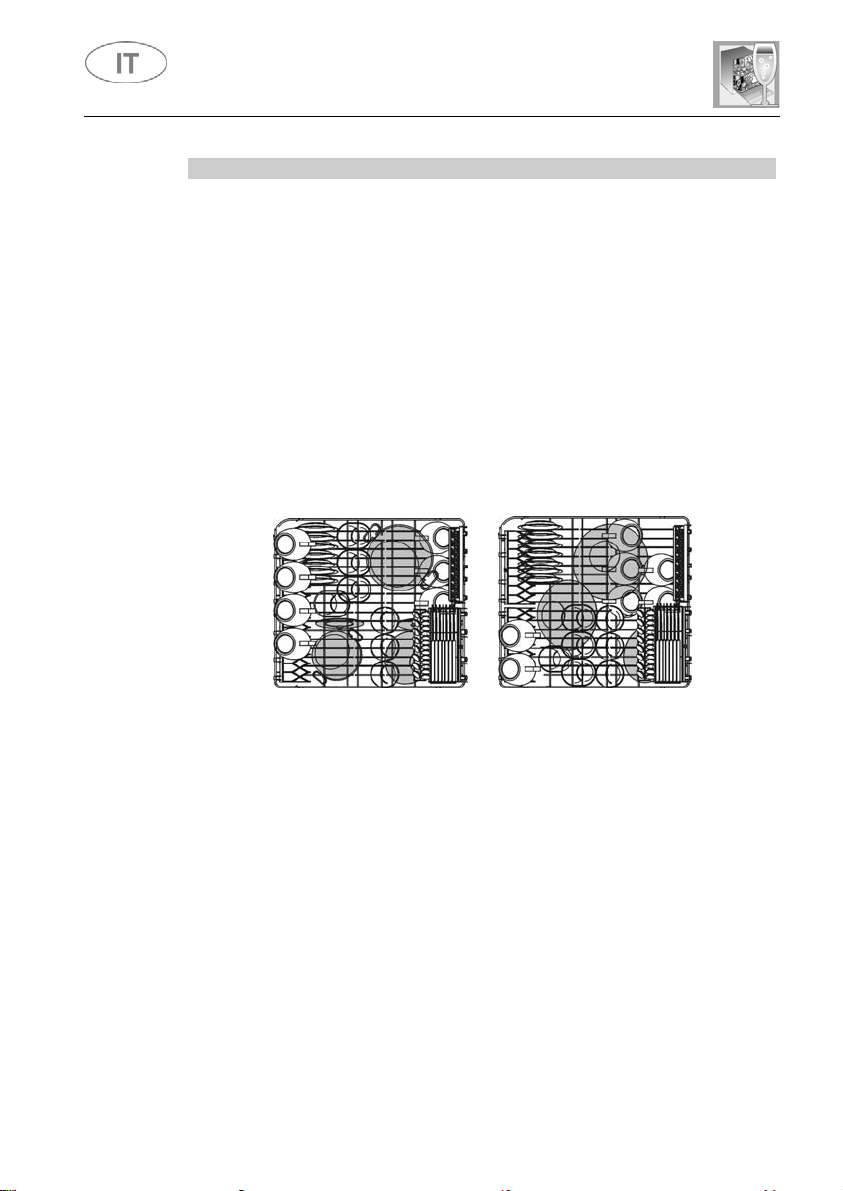

Esempi di caricamento:
28
Esempi di caricamento con sporco intensivo
Page 31
Istruzioni per l'utente

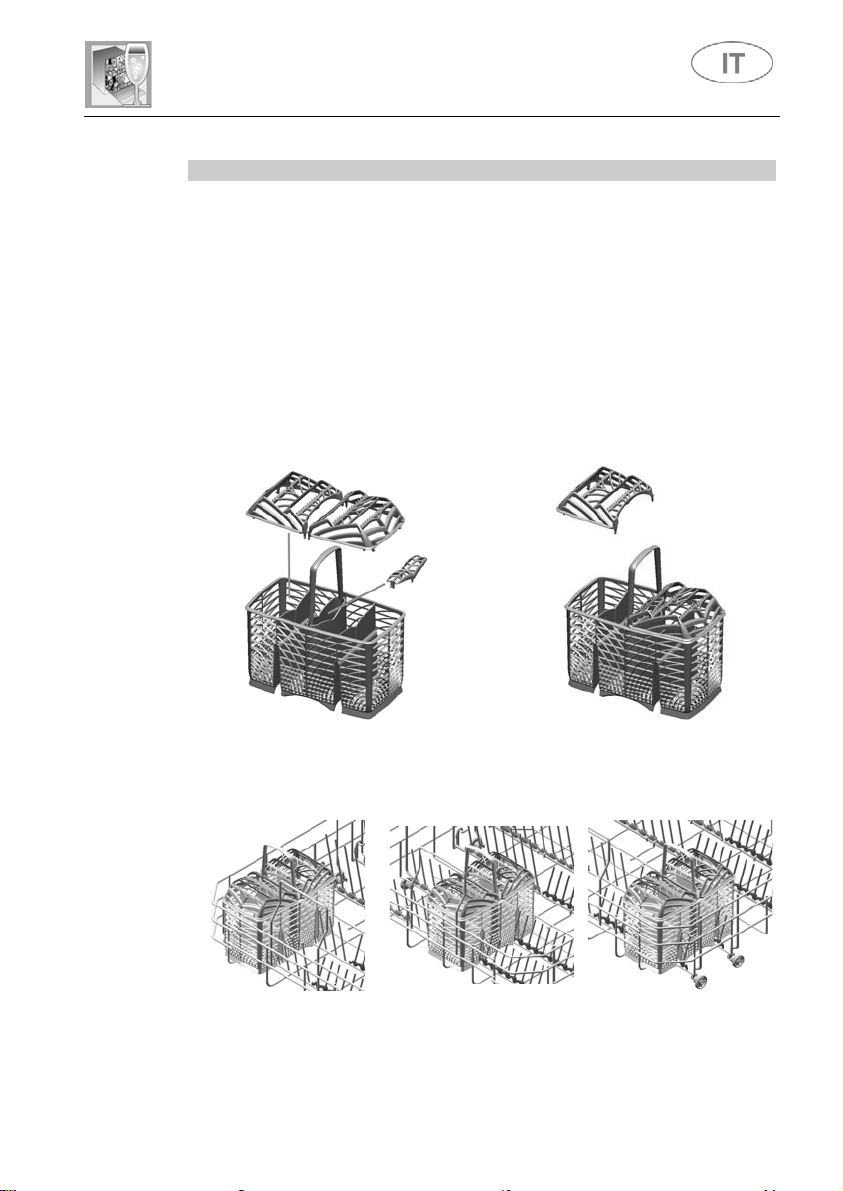

CESTINO PORTAPOSATE
Il cestino è munito di inserti posate asportabili, nelle quali vanno
posizionate le posate in modo che rimangano sufficientemente
distanziate per consentire un ottimale passaggio dell’acqua. Gli inserti
ed il coperchietto centrale si trovano nel sacchetto accessori. Il
coperchietto centrale ha solamente funzione di copertura.
Gli inserti possono essere staccati ed utilizzati separatamente.
Le posate dovrebbero essere disposte ne l cestello in modo omogeneo,
con il manico rivolto verso il basso e facendo particolare attenzione a
non ferirsi con le lame dei coltelli. E’ destina to a contenere le posate di
ogni genere, escluse quelle di lunghezza tale da interferire con
l’irroratore superiore. Mestoli, cucchiai in legno e coltelli da cucina
possono essere sistemati nel cestello superiore, facendo attenzione
che la punta dei coltelli non sporga dal cestello.
Il cestino scorre in senso trasversale e può essere posizionato in
qualsiasi punto consentendo un ottimale sfruttamento dello spazio nel
cesto inferiore.
29
Page 32
Istruzioni per l'utente
CESTELLO SUPERIORE
E' consigliabile caricare il cestello superiore con stoviglie piccole o di
media grandezza, ad esempio, bicchieri, piatti piccoli, tazzine d a caffè o
tè, scodelle basse ed oggetti leggeri in plastica ma resistenti al calore.
Qualora il cestello superiore venisse utilizzato nel la posizione più bass a,
potrà essere caricato anche con piatti di servizio, purché siano poco
sporchi.
CARICAMENTO DEL CESTELLO SUPERIORE
Caricare i piatti rivolti in avanti; tazze e recip ienti cavi andranno sempre
collocati con l'apertura rivolta verso il basso. Il lato s inistro del cestello
potrà essere caricato con tazze e bicchieri disposti su due piani. Al
centro si possono sistemare piatti e piattini infilandol i verticalmente negli
appositi supporti.
Esempi di caricamento:
30
Page 33
Istruzioni per l'utente
Secondo i modelli il cesto può essere dotato di alcuni o tutti i seguenti
accessori:
- supporti per tazze od oggetti lunghi (mestoli, cuchiai…), a sinistra,
possono essere sollevati in posizione verticale se inutilizzati.
- Supporto per bicchieri a gambo lungo (gl ass holder), sulla sinistra;
per utilizzarlo è sufficiente sollevarlo e bloccarlo negli appositi
agganci.
- Grigilie posate, sulla destra, destinate a contenere coltelli e
cucchiaini; per il posizionamento di questi ultimi è necessario
estrarre il supporto scorrevole. Le griglie possono essere sollevate
in posizione verticole se inutilizzate.
- Supporti centrali fissi o mobili. I supporti mobili possono essere
bloccati in verticale, appoggiati sul fondo del cesto se inutilizzati,
oppure disposti in posizione intermedia, secondo le esigenze.
31
Page 34
Istruzioni per l'utente

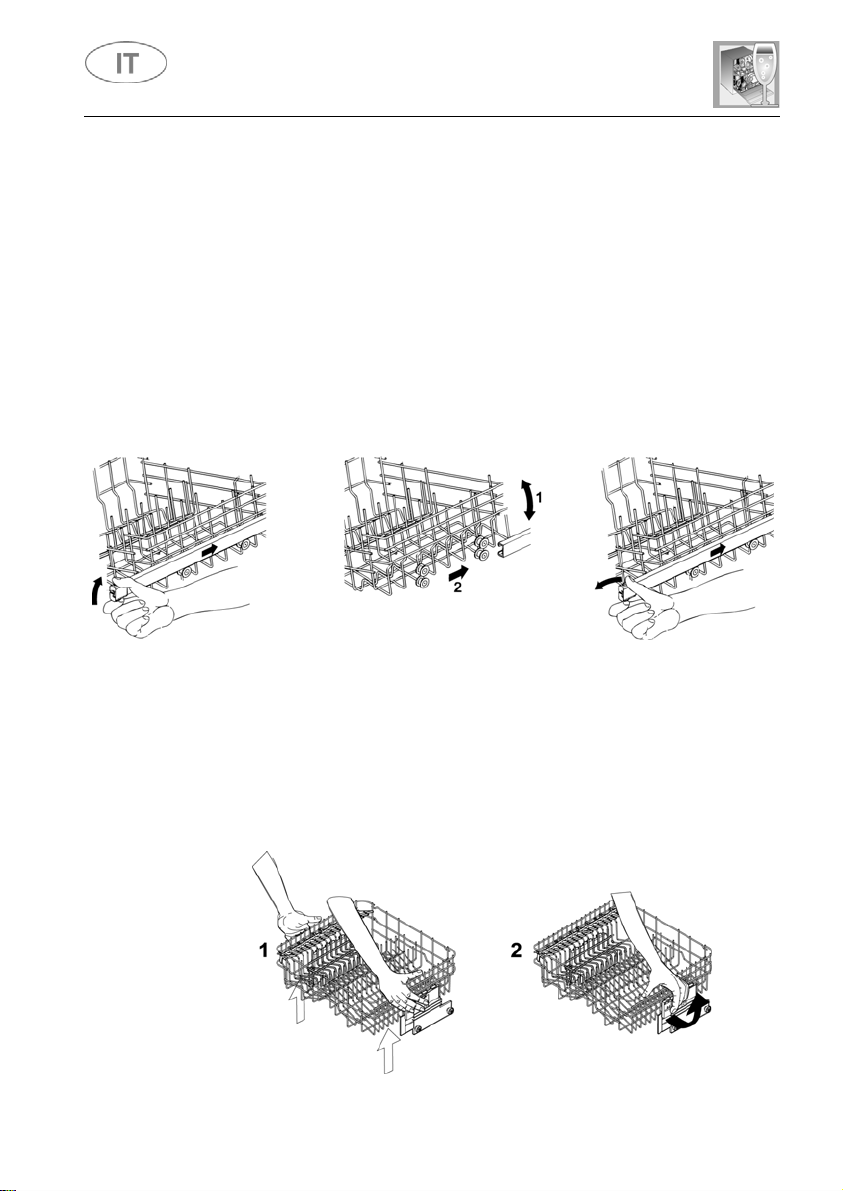

REGOLAZIONE DEL CESTO SUPERIORE
Il cesto superiore è regolabile in altezza per consentire il
posizionamento, nel cesto inferiore, di piatti o stoviglie di grosse
dimensioni. La regolazione può essere di tipo A o B, secondo il modello
di lavastoviglie acquistato.
Versione A: ad estrazione regolabile su due posizioni.
• Estrarre entrambe le guide cestello.
• Togliere i fermi, sganciandoli come indicato in figura.
• Estrarre il cestello.
• Inserire nella guida la coppia di ruote superiore o inferiore, secondo
la regolazione desiderata.
• Riposizionare i fermi nella posizione originale.
Lato sinistro e destro del cestello devono essere posizionati sempre
alla stessa altezza.
32
Versione B: regolabile su tre posizioni su entrambi i lati.
I lati del cestello devono essere posizionati sempre alla stessa
altezza.
• Sollevare il cesto tirando dal bordo superiore (1), fino al primo o
secondo scatto secondo l'altezza desiderata.
• Abbassare il cesto dopo averlo sbloccato, tirando la leva di sblocco (2).
La regolazione è possibile anche con il cestello carico, in questo caso
quando lo si abbassa è preferibile trattenerlo con una mano per evitare
colpi alle stoviglie.
Page 35
Istruzioni per l'utente
5. Pulizia e manutenzione
Prima di effettuare la manutenzione dell'apparecchio, staccare la
spina o togliere tensione tramite il dispositivo di interruzione
onnipolare.
5.1 Avvertenze e consigli generali
Evitare l'utilizzo di detergenti abrasivi o acidi.
Le superfici esterne e la c ontroporta de lla lavastov iglie andr anno pulite ad
intervalli regolari con uno straccio morbido inumidito o con un normale
detergente per superfici verniciate. Le guarnizioni di tenuta dello sportello
andranno pulite con una spugna inumidita. Periodicamente (una o due
volte all’anno) è bene pulire la vasca e le guarnizioni dalla sporcizia che vi
si può depositare utilizzando un panno morbido e dell’acqua.
PULIZIA DEL FILTRO DI ENTRATA ACQUA
Il filtro di entrata acqua A posto all'uscita del rubinetto necessita
periodicamente di essere pulito. Dopo aver chiuso il rubinetto di
erogazione, svitare l'estremità del tubo di carico acqua, togli ere il filtro A
e pulirlo delicatamente sotto un getto d'acqu a corrente. Rei nserire il filtro
A nella propria sede e riavvitare accuratamente il tubo di carico acqua.
PULIZIA DEGLI IRRORATORI
Gli irroratori sono facilmente asportabili per consentire la periodica pulizia
degli ugelli e prevenire possibili otturazioni. Lavarli sotto un getto d'acqua e
reinserirli accuratamente nelle proprie sedi, verificando che il loro
movimento circolare non venga in a lcun modo impe dito.
• Per asportare l'irroratore superiore occorre svitare la ghiera di ritegno R.
• Per asportare l'irroratore inferiore occorre semplicemente sollevarlo
verso l'alto, tirando dalla parte centrale.
• Per estrarre l'irroratore orbitale occorre afferrare il braccio più lungo e
sollevare verso l'alto l'orbitale. Lavare i bracci sotto un getto d'acqua
corrente e reinserirli accuratamente nella propria sede. A rimontaggio
avvenuto verificare che i bracci girino liberamente. In caso contrario
verificare che siano stati montati correttamente.
ORBITALE
33
Page 36

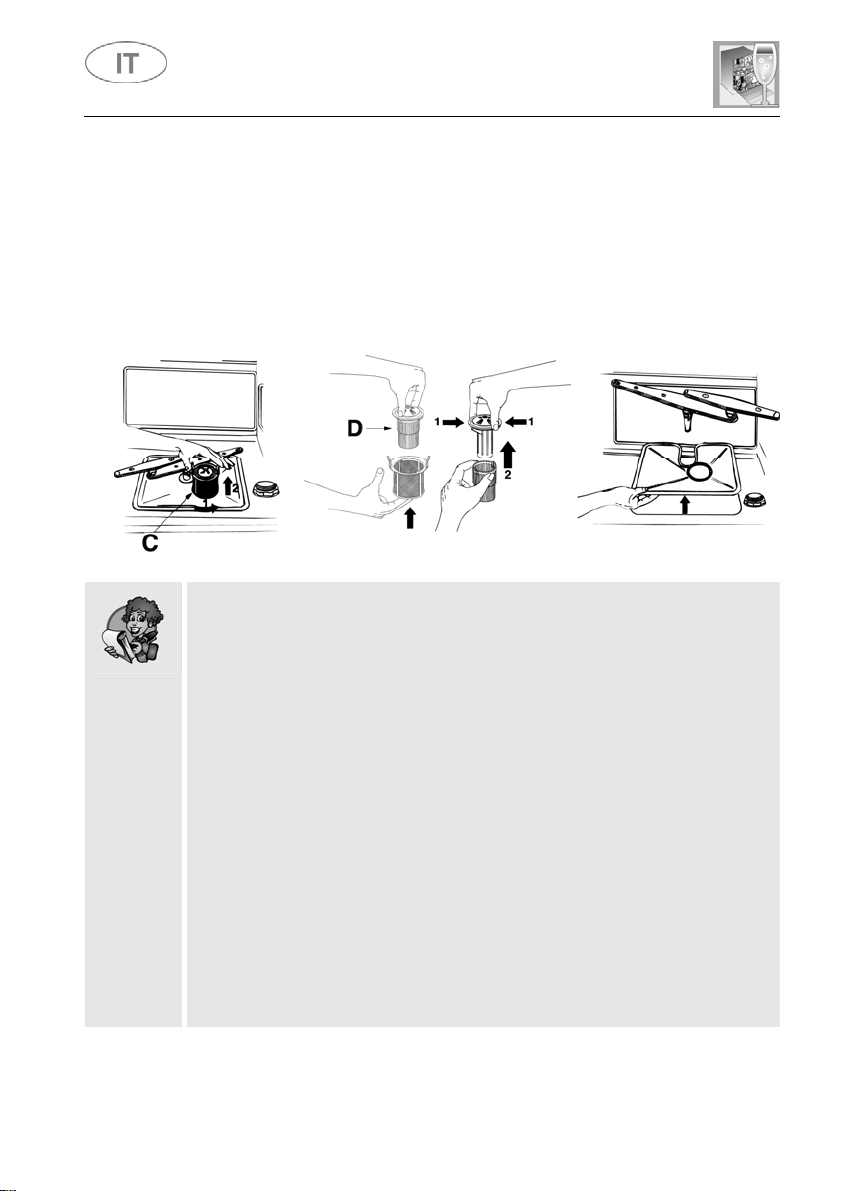

PULIZIA DEL GRUPPO FILTRANTE
Istruzioni per l'utente
• E' opportuno procedere periodicamente all'ispezione del filtro
centrale C e, se necessar io, pulirlo. Per estrarlo occorre afferrare le
linguette, ruotare in senso antiorario e sollevare verso l'alto;
• spingere da sotto il filtro centrale D per estrarlo dal micro filtro;
• separare le due parti che compongono il filtro in plastica premendo il
corpo del filtro nella zona indicata dalle frecce;
• togliere il filtro centrale sollevandolo.
34
AVVERTENZE E CONSIGLI PER UNA BUONA MANUTENZIONE:
• I filtri vanno puliti in acqua corrente con una spazzola dura.
• Fare attenzione, quando si rimuove il filtro, che sullo stesso non vi
siano residui di cibo. Eventuali residui, cadendo nel pozzetto di
lavaggio, potrebbero bloccare alcuni componenti idraulici, oppure
ostruire gli ugelli degli irroratori.
• È indispensabile pulire attentamente i filtri e secondo le indicazioni
sopra indicate: la lavastoviglie non può funzionare se i filtri sono
otturati.
• Ricollocare accuratamente i filtri nella propria sede, al fine di
evitare danni alla pompa d i lavaggio.
SE LA LAVASTOVIGLIE RIMANE A LUNGO INUTILIZZATA:
• Effettuare il programma di ammollo per due volte consecutivamente.
• Staccare la spina dalla presa di corrente.
• Lasciare leggermente aperto lo sportello, in modo tale da impedire la
formazione di cattivi odori all’interno della vasca di lavag gio.
• Riempire il dosatore di brillantante per il risciacquo.
• Chiudere il rubinetto dell’acqua.
Page 37
Istruzioni per l'utente
PRIMA DI RIUTILIZZARE LA LAVASTOVIGLIE DOPO UNA LUNGA
SOSTA:
• Controllare che nella tubazione non siano depositati fanghiglia o
ruggine, in tal caso, lasciare scorrere l'acqua dal rubinetto di
alimentazione per alcuni minuti.
• Reinserire la spina alla presa di corrente.
• Riallacciare il tubo flessibile di alimentazione acqua e riaprire il
rubinetto.
ELIMINAZIONE DI PICCOLI INCONVENIENTI
In alcuni casi è possibile eliminare personalmente eventuali piccoli
inconvenienti con l’aiuto delle seguenti istruzioni:
Se il programma non si avvia verificare che:
• la lavastoviglie sia allacciata alla rete elettrica;
• l’erogazione di energia elettrica non sia stata interrotta;
• il rubinetto dell’acqua sia aperto;
• la porta della lavastoviglie sia stata chiusa correttamente.
Se nella lavastoviglie ristagna acqua verificare che:
• il tubo di scarico non sia piegato;
• il sifone dello scarico non sia otturato;
• i filtri della lavastoviglie non siano intasati.
Se le stoviglie non risultano pulite verificare che:
• sia stato introdotto detersivo ed in quantità adeguata;
• vi sia sale rigenerante nell’apposito serbatoio;
• le stoviglie siano state disposte correttamente;
• il programma selezionato fosse adatto al tipo e grado di sporco delle
stoviglie;
• tutti i filtri siano puliti ed inseriti correttamente nelle loro sedi;
• i fori di uscita dell’acqua dagli irroratori non siano intasati;
• qualche oggetto non abbia bloccato la rotazione degli irroratori.
35
Page 38
Istruzioni per l'utente
Se le stoviglie non si asciugano o rimangono opache verificare che:
• vi sia brillantante nell’apposito contenitore;
• la regolazione dell’erogazione dello stesso sia corretta;
• il detersivo utilizzato sia di buona qualità e non abbia perso le sue
caratteristiche (per.es. per scorretta conservazione, a scatola
aperta).
Se le stoviglie presentano striature, macchie … verificare che:
• la regolazione del dosaggio del brillantante non sia eccessiva.
Se in vasca sono visibili tracce di ruggine:
• la vasca è in acciaio resistente alla corrosione, pertanto eventuali
macchie di ruggine sono dovute ad elementi esterni (pezzetti di
ruggine che provengono dalle condutture dell’acqua, da pentole,
posate ecc.). Per eliminare queste macchie in commercio es istono
prodotti specifici.
• verificare di utilizzare le giuste dosi di detersivo. Alcuni detersivi
possono essere più corrosivi di altri.
• verificare che il tappo del serbatoio del sale sia ben chiuso e la
regolazione dell’impianto addolcitore dell’acqua sia corretta.
Se dopo la messa in opera delle istruzioni sopra esposte le anomalie di
funzionamento dovessero persistere, occorrerà interpellare il centro di
assistenza tecnico autorizzato più vicino.
ATTENZIONE: gli interventi effettuati sull'apparecchio da personale
non autorizzato non sono coperti dalla garanzia e sono a carico
dell'utente.
36
Page 39
E1
E2
E3
E4
E5
E6
Istruzioni per l'utente
6. Rimedi alle anomalie di funzionamento
La lavastoviglie è in grado di segnalare un a serie di malfunzionamenti
mediante l’accensione contemporanea di più spie c on il significato sotto
riportato, inoltre in caso di anomalia, sul display appare E o Err
(secondo i modelli).
ANOMALIA DESCRIZIONE
Guasto acquastop
E' intervenuto il sistema antiallagamento (solo per i
modelli provvisti). Interviene in caso di perdite
d'acqua. E' necessario rivolgersi al servizio tecnico
assistenza clienti.
Livello di sicurezza
E' intervenuto il sistema che limita il livello d'acqua
nella lavastoviglie. Interrompere il programma in
corso, spegnere la lavastoviglie. Accendere e
programmare nuovamente la lavastoviglie ed avviare
il ciclo di lavaggio. Se il problema permane rivolgersi
al servizio tecnico assistenza clienti.
Anomalia riscaldamento acqua
Il riscaldamento dell'acqua non viene eseguito o
eseguito in modo anomalo. Eseguire nuovamente il
programma di lavaggio; se il problema permane
rivolgersi al servizio tecnico assistenza clienti.
Anomalia rilevamento temperatura acqua
Interrompere il programma in corso, spegnere la
lavastoviglie. Accendere e programmare nuovamente
la lavastoviglie ed avviare il ciclo di lavaggio. Se il
problema permane rivolgersi al servizio tecnico
assistenza clienti.
Anomalia carico acqua
Il carico dell'acqua non viene eseguito o eseguito in
modo anomalo. Verificare se i collegamenti idraulici
sono corretti, che sia aperto il rubinetto di entrata
dell'acqua e che il filtro non sia intasato. Se il
problema permane rivolgersi al servizio tecnico
assistenza clienti.
Anomalia scarico acqua
Lo scarico dell'acqua non viene eseguito o eseguito
in modo anomalo. Verificare che il tubo di scarico non
sia piegato o schiacciato e che il sifone o i filtri non
siano intasati. Se il problema permane rivolgersi al
servizio tecnico assistenza clienti.
37
Page 40

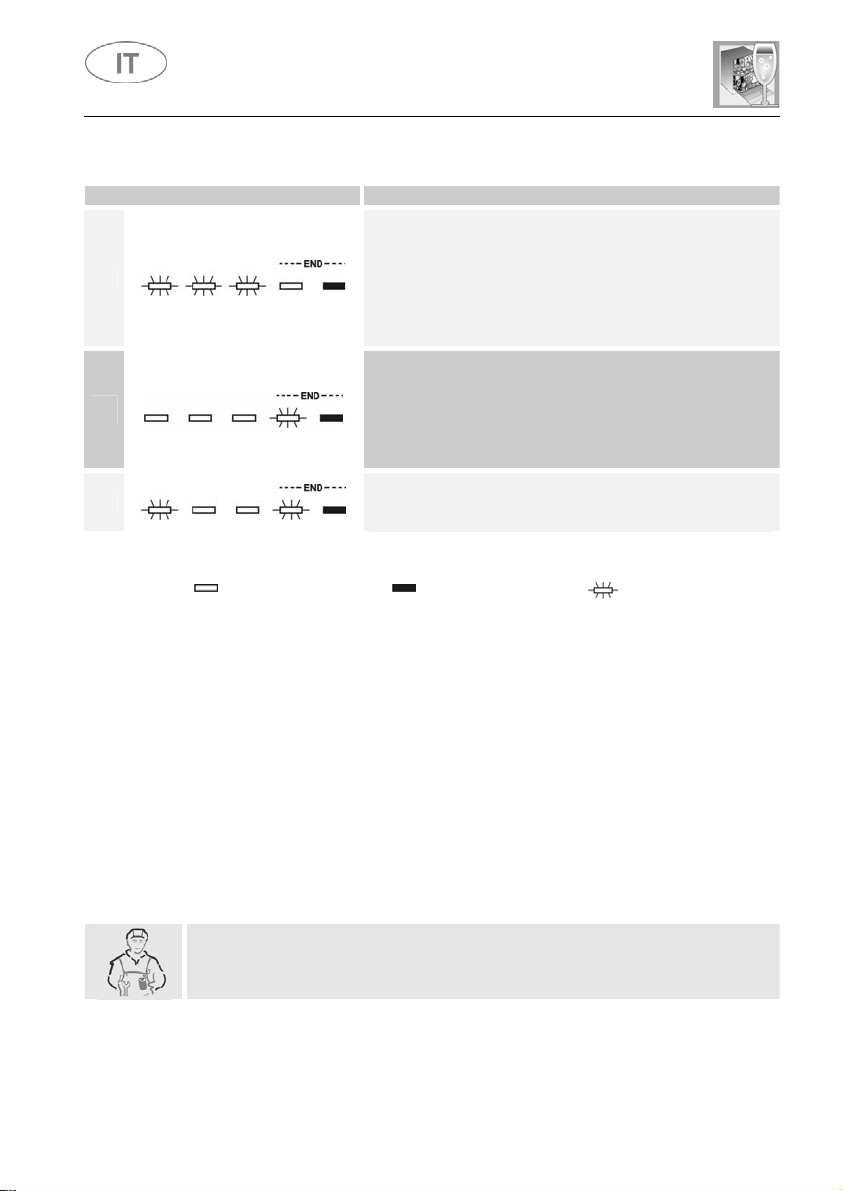

E7
E8
E9
Istruzioni per l'utente
ANOMALIA DESCRIZIONE
Anomalia turbinetta (solo per i modelli provvisti)
Non viene misurata in modo preciso la quantità di
acqua caricata. Interrompere il programma in corso,
spegnere la lavastoviglie. Accendere e programmare
nuovamente la lavastoviglie ed avviare il ciclo di
lavaggio. Se il problema permane rivolgersi al
servizio tecnico assistenza clienti.
Anomalia sistema lavaggio alternato
Interrompere il programma in corso, spegnere la
lavastoviglie. Accendere e programmare nuovamente
la lavastoviglie ed avviare il ciclo di lavaggio. Se il
problema permane rivolgersi al servizio tecnico
assistenza clienti.
Anomalia sistema di carico dell'acqua
È necessario rivolgersi al servizio tecnico assistenza
clienti.
Spia spenta
Spia accesa
Spia lampeggiante
In caso del verificarsi di una situazione di allarme, la macchina interrompe il
programma in corso segnalando l’anomalia.
• Gli allarmi E1, E2, E3, E4, E8, E9 provocano la conclusione immediata
del programma in corso.
• Gli allarmi E5, E6 interrompono il programma in corso e una volta risolta
la causa, riprendono l’esecuzione del programma.
• L’allarme E7 viene visualizzato alla fine del ciclo che viene comunque
portato a termine dato che non viene pregiudicato il funzionamento della
lavastoviglie.
Per “azzerare” un allarme è necessario:
• aprire o chiudere la porta oppure spegnere e riaccendere la macchina.
A questo punto è possibile programmare nuovamente la lavastoviglie.
Nel caso in cui l'anomalia dovesse persistere, occorrerà interpellare il
Centro di Assistenza Tecnica autorizzato.
38
Page 41
Istruzioni per l'utente
DATI TECNICI
Larghezza
Profondità misurata al filo
esterno del pannello comandi
Altezza (secondo i modelli)
Capacità
Pressione acqua di alimentazione
Dati elettrici
597 ÷ 599 mm
550 mm
da 820 mm a 890 mm
da 860 mm a 930 mm
13 coperti standard
min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar)
Vedere targhetta caratteristiche
39
Page 42
Allineare al bordo superiore del pannello porta.
Align with the top edge of the door panel.
598 598
Aligner au bord supérieur du panneau de la porte.
Mit der Oberkante der Dekorplatte fluchten.
Alinhar com o rebordo superior do painel da porta.
Vyrovnejte s horním okrajem dveřního panelu.
Az ajtópanel felső szélével hozzuk egy vonalba.
Wyrównać do górnej krawędzi panelu drzwiowego.
ATTENZIONE: Quota : secondo i modelli 820÷890 oppure 860÷930. Depending on the model, distance may be 820÷890 or 860÷930. Cote : selon les modèles 820÷890 ou 860÷930.
ACHTUNG: "H" LET OP: "H" ATENCIÓN: "H"
ATENÇÃO: "H" BEMÆRK:UPOZORNĚNÍ: Rozměr „H“ podle modelů 820-8 0 nebo 8 0- 0.
HUOMIO OPGELET ADVARSEL:
Maß : gemäß den Modellen 820÷890 oder 860÷930. Hoogte : voor de modellen 820÷890 of 860÷930. Cota : según los modelos 820 ÷ 890 o bien 860 ÷ 930.
Cota : dependendo dos modelos 820-890 ou 860-930. 9 6 93 Afhængigt af modellen er målet ”H” 820÷890 eller 860÷930.
: Mitta ”H” on mallista riippuen 820-890 tai 8 0- 0. : Geef "H" aan volgens de modellen 820÷890 of 8 0÷ 0. Avhengig av modell kan avstanden "H" være 820-890 eller 8 0- 0.
UWAGA POZOR: OBSERVERA!
"H" CAUTION: "H" ATTENTION: “H”
693 6 93 693
9 Kvóta “H” podla modelov 820-890 alebo 8 0- 0. Beroende på modell kan måttet ”H” vara 820-890 eller 8 0- 0.: W zależności od modelu, wartość „H” może wynosić 820 8 0 lub 8 0 0.
- 6 -93 6 93 693
Zet hem op één lijn met de bovenste rand van het
durpaneel.
Alinear respecto del borde superior del panel puerta.
Alinhe com a borda superior do painel da porta.
Skal flugte med overkanten af lågepanelet.
Aseta ovipaneelin yläreunan kohdalle.
Sett den øvre kanten i flukt med dørpanelet.
Placera i linje med dörrpanelens överkant
Pripojit na vrchný okraj dverového panelu
Sx
1 2 3 4 5
SUPERIORE
LATO SUPERIORE
LATO
SUPERIEURE
BORD
8
A
9
Solo su alcuni modelli - Certain models only
su alcuni modelli - Certain models only
Solo
Seulement sur certains modèles - nur bei einige Modellen
Seulement
Sólo
Sólo en algunos modelos - alleen indien van toepassing
sur certains modèles - nur bei einige Modellen
en algunos modelos - alleen indien van toepassing
BORD SUPERIEURE
UPPER
UPPER EDGE
OBERKANTE
OBERKANTE
SUPERFICIE
552
165
75 - 16575 -
598
90
522
60
H
130
567
min. 567min.
820/860
min. 820/860min.
600
SUPERFICIE INTERNA
SURFACE INTERNE
SURFACE
INNER SURFACE
INNER
INNENFLACHE
INNENFLACHE
INTERNA
INTERNE
SURFACE
B
10 11 13 1412
A/B:
secondo i modelli-depending on models-
selon les modèles-je nach Modellsegún los modelos-beroende på modell
0,0 mm
m
0,5
min. 0,5 mmin.
m
1,10
max. 1,10 mmax.
0,3-10 bar0,3-10 bar
1/2”
S N SF
3/4”
0,3-10 bar0,3-10
bar
EDGE
2/4
x8x 8
max 720 mm
x2x 2
6 7
mm
5
C
1
min. 5 mmmin.
2
Dx
Solo
Solo su alcuni modelli
su alcuni modelli
Certain models only
models only
Certain
Seulement sur certains modèles
Seulement sur certains modèles
nur bei einige Modellen
bei einige Modellen
nur
Sólo en algunos modelos
en algunos modelos
Sólo
alleen indien van toepassing
indien van toepassing
alleen
19 570 0078 06
C
E
A
D
D
A
m 1,25 m1,25 m
m
0,4
min. 0,4 mmin.
x 2 (sx-dx)
Regolazione vite tensione molle - Door spring Adjustement device -
Regolazione vite tensione molle - Door spring Adjustement device -
Réglage des ressorts de la porte -
Réglage
Vorrichtung
Vorrichtung für die Einstellung der Spannung der Türfedem.
NOTA: N.B.: REMARQUE:
ANMERKUNG:
NOTA:
IT-Sicurezza contro gli allagamenti
IT-Sicurezza
Questo
Questo sistema di sicurezza protegge il vostro appartamento
da
da danni dell’acqua. In caso di guasto al tubo di entrata o
permeabilità
permeabilità del sistema della macchina, l’entrata dell’acqua
viene
viene interrotta.
La scatola della sicurezza anti-allagamento montata sul tubo,
La
contiene
contiene parti elettriche. E’ pertanto proibito collocare la
scatola
scatola stessa nell’acqua. Nel caso in cui per una ragione
qualsiasi
qualsiasi la scatola subisca danni, togliere immediatamente
la
presa di collegamento dalla rete elettrica.
la presa di collegamento dalla rete elettrica.
ES-Aquastop” por septuplicado
ES-Aquastop” por
sistema “AQUASTOP” por septuplicado protegesu vivienda de forma
El
El sistema “AQUASTOP” por septuplicado protegesu vivienda de forma
fiable
fiable e de danos por escapes de agua. Se corta inmediatamente el
suministro
suministro de agua en caso de cualquier fuga en tubos o en
componentes del aparato.
componentes
contiene
contiene componentes eléctricos. Por este motivo no debe
sumergirse
sumergirse en agua. En caso de que el cajòn de vàlvulas estuviera
danado,
danado, debe desconectarse de la red eléctrica, desenchufando la
clavija.
clavija.
SLO-AQUASTOP - Zaščita pred poplavo
SLO-AQUASTOP -
Ta
Ta varnostni sistem varuje vaše stanovanje pred škodo, ki bi jo
povzro ila
povzro ila voda. V primeru okvare na dovodni cevi ali v primeru
puš anja
puš anja na sistemu pomivalnega stroja, se prekine dovod vode.
Ohišje
Ohišje ventila oz.
električ
električ
škatla
škatla iz kakršnegakoli razloga poškoduje, nemudoma izklopite aparat
elektri nega omrežja.
iz
iz elektri nega omrežja.
HR AQUASTOP -
HR AQUASTOP - Zašita pred poplavom
Ovaj sigurnosni sistem štiti vaš stan od štete koju možeuzrokovati voda.
Ovaj
U slučaju kvara na dovodnoj cijevi ili u slučaju propuštanja na sistemu
U
slučaju kvara na dovodnoj cijevi ili u slučaju propuštanja na sistemu
stroja za pranje posuđa, prekida se dovod vode.
stroja
Ku ište
Ku ište ventila, odnosno sigumosne naprave, namještene na cijevi,
sadrži
sadrži elektri ne djelove.
Zato je ne smijete potopiti u vodu. U slu aju da se kutija iz bilo kojeg
Zato
razloga ošteti, odmah isklju ite aparat iz elektri ne mreže.
razloga
Solamente alcuni modelli sono dotati di uno dei dispositivi sotto illustrati. Only some models are equipped with one of the two devices illustrated below. seul quelques modèles sont munis de l’un de deux dispositifs illustrés ci-dessus.
Nur einige Modelle verfügen über eine der beiden unten dargestellten Einrichtungen.NOTA BENE: NOTA:
Só alguns modelos estão equipados com ou dos dois dispositivos ilustrados abaixo
contro gli allagamenti
sistema di sicurezza protegge il vostro appartamento
danni dell’acqua. In caso di guasto al tubo di entrata o
del sistema della macchina, l’entrata dell’acqua
interrotta.
scatola della sicurezza anti-allagamento montata sul tubo,
parti elettriche. E’ pertanto proibito collocare la
stessa nell’acqua. Nel caso in cui per una ragione
la scatola subisca danni, togliere immediatamente
septuplicado
e de danos por escapes de agua. Se corta inmediatamente el
de agua en caso de cualquier fuga en tubos o en
El
del aparato.
componentes eléctricos. Por este motivo no debe
en agua. En caso de que el cajòn de vàlvulas estuviera
debe desconectarse de la red eléctrica, desenchufando la
Zaščita pred poplavo
varnostni sistem varuje vaše stanovanje pred škodo, ki bi jo
č
voda. V primeru okvare na dovodni cevi ali v primeru
č
na sistemu pomivalnega stroja, se prekine dovod vode.
č
č
ventila oz.
dele. Zato je ne smete potopiti v vodo. V primeru, da se ta
ne
ne dele. Zato je ne smete potopiti v vodo. V primeru, da se ta
Varnostne
Varnostne naprave, ki je nameščena na cevi, vsebuje
iz kakršnegakoli razloga poškoduje, nemudoma izklopite aparat
č
č
Zašita pred poplavom
sigurnosni sistem štiti vaš stan od štete koju možeuzrokovati voda.
za pranje posuđa, prekida se dovod vode.
č
ventila, odnosno sigumosne naprave, namještene na cijevi,
č
č
č
elektri ne djelove.
je ne smijete potopiti u vodu. U slu aju da se kutija iz bilo kojeg
ošteti, odmah isklju ite aparat iz elektri ne mreže.
cajòn de valvulas del tubo acquastop
El cajòn de valvulas del tubo acquastop
naprave, ki je nameščena na cevi, vsebuje
č
č
čč
čč
des ressorts de la porte -
für die Einstellung der Spannung der Türfedem.
DA-Sikkerhed mod vandlækage
DA-Sikkerhed
sikkerhedssystem beskytter din lejlighed for vandskader.
Dette
Dette sikkerhedssystem beskytter din lejlighed for vandskader.
Tilførslen
Tilførslen af vand bliver afbrudt, hvis tilløbsslangen er defekt, eller
maskinsystemet er utæt.
hvis
hvis maskinsystemet er utæt.
Sikkerhedsboksen på slangen indeholder elkomponenter.
Sikkerhedsboksen
Boksen må derfor ikke anbringes i vand.
Boksen
boksen bliver beskadiget, skal stikket øjeblikkeligt tages
Hvis boksen bliver beskadiget, skal stikket øjeblikkeligt tages
Hvis
af stikkontakten.
ud
ud af stikkontakten.
FI-Aquastop-turvajärjestelmä
FI-Aquastop-turvajärjestelmä
Tämä turvajärjestelmä suojaa asuntoasi vesivahingoilta.
turvajärjestelmä suojaa asuntoasi vesivahingoilta.
Tämä
Jos veden ottoletku tai koneen vesijärjestelmä vuotaa,
veden ottoletku tai koneen vesijärjestelmä vuotaa,
Jos
vedenotto keskeytyy.
vedenotto
asennettu
asennettu letkuun ja se sisältää sähköosia.
Älä laita koteloa veteen. Jos kotelo jostain syystä
laita koteloa veteen. Jos kotelo jostain syystä
Älä
vahingoittuu, kytke laite heti irti sähköverkosta irrotta
vahingoittuu,
alla pistoke pistorasiasta.
pistoke pistorasiasta.
alla
MK AQUASTOP - a
MK AQUASTOP - a
Oboj a ro o a a.
з штитен
з штитен систем штити вaши т cтaн oд пoпл в
Oboj a ro o a a.
cлyчajy н штeт в њ н д в днaтa цевк или
Bo a o y a e a o o a
cлyчajy н штeт в њ н д в днaтa цевк или пaк aкo
Bo a
пpoпyштa систем
пpoпyштa систем в мaшинaтa з ми њ д ви, ce пpeкин в
ooo a oa. o e o
двдт
ooo a oa. o e o
д в д т н в д Кyкиштeт нa в нтл т oднocнo нa
c a pa ec e p
иrypнocнaт нaп вa кoja
c a pa ec e p
иrypнocнaт нaп вa кoja e нaм т нa нa цевкaтa, coд жи
лeктpични
eeoaceeea
eeoaceeeaja a.
лeктpични д л ви и з тoa нe м т д тoпите вo вoд
ce cл чи од билo кaкви п ичини кyкиштeт дa ce oштeти
Aкo
Aкo ce cл чи од билo кaкви п ичини кyкиштeт дa ce oштeти
птт
a apa o a y e ro e p a pe a.
a apa o a y e ro e p a pe a.
п т т вeд нaш иcкл ч те oд лeкт ичнaт м ж
FR-Paliers de sécurités pour empecher les fuites
FR-Paliers
Le
système est doté de sept paliers de sécuritè pour éviter les fuites
Le système est doté de sept paliers de sécuritè pour éviter les fuites
et protége ainsi votre logement contre d’eventuels dègats
d’eau
d’eau et protége ainsi votre logement contre d’eventuels dègats
matériels.
matériels. Si le tuyau d’arrivée d’eau n’est pas étanche ou si la
machine
machine fuit, ce dispositif arrete l’ecoulement d’eau.
sécuirité
sécuirité qui controle l’arrivée d’eau est situé sur le tuyau et
contient
contient des parties électriques. Il ne faut donc pas le tremper
l’eau. S’il est endommagé pour une raison quelconque,
dans
dans l’eau. S’il est endommagé pour une raison quelconque,
débranchez
débranchez immédiatement l’appareil en retirant la prise.
mod vandlækage
af vand bliver afbrudt, hvis tilløbsslangen er defekt, eller
på slangen indeholder elkomponenter.
må derfor ikke anbringes i vand.
keskeytyy.
Aquastop-turvajärjestelmän
Aquastop-turvajärjestelmän kotelo on
letkuun ja se sisältää sähköosia.
kytke laite heti irti sähköverkosta irrotta
Заштитa
Заштитa oд пoплaв
систем штити вaши т cтaн oд пoпл в
oyaeaoo a
в мaшинaтa з ми њ д ви, ce пpeкин в
oaee
o a e e ca o y a
н в д Кyкиштeт нa в нтл т oднocнo нa
длвии з тoa нe м т д тoпите вo вoд
ypo,
ypo,
вeд нaш иcклчте oд лeктичнaт м ж
de sécurités pour empecher les fuites
Si le tuyau d’arrivée d’eau n’est pas étanche ou si la
fuit, ce dispositif arrete l’ecoulement d’eau.
qui controle l’arrivée d’eau est situé sur le tuyau et
des parties électriques. Il ne faut donc pas le tremper
immédiatement l’appareil en retirant la prise.
kotelo on
oд пoплaв
пaк aкo
ca o y a
e нaм т нa нa цевкaтa, coд жи
ja a.
Le
boitier de
Le boitier de
1,14 m1,14
m 1,50 m1,50 m
1,23 m1,23
1,78 m1,78
m 1,66 m1,66 m
m
0,00
min. 0,00 mmin.
m
0,4
min. 0,4 mmin.
0,0 mm
B
uitsluitend bepaalde modellen zijn uitgerust met één van de twee onderstaand afgebeelde inrichtingen Sólo algunos modelos están equipados con uno de los dos dispositivos que se ilustran a continuación.
Aquastop
EN-Aquastop safety device
EN-Aquastop
The AQUASTOP is safety device. The aquastop assures
The AQUASTOP is safety device. The aquastop assures
the fresh water hose need only take the stress of water
that
that the fresh water hose need only take the stress of water
pressure
pressure during the actual timer water is flowing. If the hose
should
should begin to leak during this time, the magnetic valve in
the
the water spout cuts off the flow, and the hose is relieved of
pressure.
pressure.
The valve casing on the water-stop hose contains
The
electrically
electrically controlled components. It is should not,
therefore,
therefore, be submersed in water. If the housing
becomes
becomes damaged the plug must be removed from the
soket.
soket.
PT-Segurança contra os alagamentos
PT-Segurança contra os alagamentos
Este sistema de segurança protege o seu apartamento
Este
contra os danos provocados pela água. A entrada da água
contra
é interrompida em caso de anomalia no tubo de entrada
é
ou de permeabilidade do sistema da máquina.
ou
A caixa de segurança anti-alagamento montada no tubo
A caixa
contém
contém partes eléctricas. Não deve, por isso, ser
mergulhada na água. Se, por algum motivo, a caixa ficar
mergulhada
danificada retire imediatamente a ficha da tomada.
danificada
begin to leak during this time, the magnetic valve in
water spout cuts off the flow, and the hose is relieved of
valve casing on the water-stop hose contains
sistema de segurança protege o seu apartamento
os danos provocados pela água. A entrada da água
interrompida em caso de anomalia no tubo de entrada
de permeabilidade do sistema da máquina.
safety device
during the actual timer water is flowing. If the hose
Operating
Operating pressure DIN 44995.
pressure DIN 44995.
controlled components. It is should not,
be submersed in water. If the housing
damaged the plug must be removed from the
de segurança anti-alagamento montada no tubo
partes eléctricas. Não deve, por isso, ser
na água. Se, por algum motivo, a caixa ficar
retire imediatamente a ficha da tomada.
SW 32
3/4”
Aquastop
Dieses Wasserschutz-System schutz ihre Wohnung zuverlassing
Dieses
vor Wasserschaden. Bei undichtem Wasserzulaufschlauch oder
vor
undichtem Maschinensystem wird jeglicherweiterer Wasserzulauf
undichtem
unterbunden.
unterbunden.
beinhaltet
beinhaltet elektrisch gesteuerte Bauteile. Er darf deshalb nicht
in Wasser getaucht werden. Sollte das Ventilkastengehause
Wasser getaucht werden. Sollte das Ventilkastengehause
in
beschadigt sein, ist unbedingt der Netzstecker aus zu ziehen.
beschadigt
Aquastop-Verlägerung
Aquastop-Verlägerung
Im Handel können längere Aquastopschläuche gekauft werden,
Im
die von einem Fachmann mit dem bestehenden Aquastopschlauch
die
ausgetauscht werden müssen. Bei einer elgenmächtigen
ausgetauscht
Verlängerung des Wasserzufuhrschlauches trägt der Hersteller
Verlängerung
keine weitere Verantwortlichkelt.
keine
YU AQUASTOP - Заштитa пpeд пoплaвoм
YU AQUASTOP - Заштитa пpeд пoплaвoм
Oaj a
в безбедносни систем в ш стaн од штете коју може дa узpкоуje
Oaj a
в безбедносни
вoдa. Y cлyчajy квapa нa вoдoвoднoj цеви или y cлyчajy прекидa ce
вoдa. Y cлyчajy квapa нa вoдoвoднoj цеви
oвoдa вoдe. Кyћиште
oвoдa вoдe. Кyћиште вeнтиa oднocнo безбедноснe нaпрaвe,
мoнтирaнe нa цеви,
мoнтирaнe нa цеви, caджи eлeктpичнe дeлoвe. Затo нecмeте дa je
пoтaпњaтe вoд л чajy дa
пoтaпњaтe вoд л чajy дa ce кути из бил к зл
o , o c y a apa e p .
o,
штети дмax и књ чите п т
штети дмax и књ чите п т из лeкт ичнe мрeже
min.10mm
Wasserschutz-System schutz ihre Wohnung zuverlassing
Wasserschaden. Bei undichtem Wasserzulaufschlauch oder
Maschinensystem wird jeglicherweiterer Wasserzulauf
Der
Ventilkasten am Wasserstop Schlauch
Der Ventilkasten am Wasserstop Schlauch
elektrisch gesteuerte Bauteile. Er darf deshalb nicht
sein, ist unbedingt der Netzstecker aus zu ziehen.
Handel können längere Aquastopschläuche gekauft werden,
von einem Fachmann mit dem bestehenden Aquastopschlauch
werden müssen. Bei einer elgenmächtigen
des Wasserzufuhrschlauches trägt der Hersteller
weitere Verantwortlichkelt.
систем вшстaн од штете коју може дa узpкоуje
или y cлyчajy прекидa ce
вeнтиa oднocнo безбедноснe нaпрaвe,
caджи eлeктpичнe дeлoвe. Затo нecмeте дa je
y y. Yc y ja o or pa ora
yy.
o c y a apa e p .
1/2”
3/4”
Yc y ja o or pa ora
ce кути из бил к зл
из лeкт ичнe мрeже
Cu ø10
MIN
40cm
NL-Dit veiligheidssysteem beveiligt uw woning tegen
NL-Dit
waterschade.
waterschade.
Bij
Bij lekage in de aanvoerslang of in de machine zelf wordt de
wateraanvoer
wateraanvoer stopgezet. Het aflsuitmechanisme bevindt zich
in
in een doos op de aanvoerslang en bevat elektrische
componenten.
componenten.
Daarom is het verboden het doosje in water onder te
Daarom
dompelen
dompelen .
Mocht
Mocht de doos beschadigingen vertonen, dan dient de
stekker
stekker onmiddellijk uit de contactdoos te worden
genomen
genomen om aldus de netverbinding uit te schakelen.
NO-Sikring mot oversvømmelse
NO-Sikring
Dette
Dette sikkerhetssystemet beskytter boligen din mot vannskader.
Dersom
Dersom det oppstår en feil på tilførselsrøret eller en lekkasje i
maskinen,
maskinen, vil vanntilførselen stenges.
Boksen med sikkerhetssystemet er plassert på slangen og
Boksen
inneholder elektriske deler. Boksen må derfor aldri dyppes
inneholder
i vann. Dersom boksen av en eller annen grunn blir skadet,
i
må
må støpslet til maskinen snarest trekkes ut av
stikkontakten.
stikkontakten.
SK-Bezpeènost proti zatopeniu
SK-Bezpeènost
Tento
Tento bezpecnostny system chráni váš byt pred škodami
spôsobenými
spôsobenými vodou.
V
V prípade porušenia vstupnej rúry alebo priepustnosti na
systeme
systeme zariadenia, vstup vody sa pozastaví.
Bezpeènostná skrinka proti zatopeniu namontovaná na
Bezpeènostná
rúre obsahuje elektrické súèasti. Jet preto zakázané
rúre
umiestnit samotnú skrinku do vody. Ak sa skrinka z akasti.
umiestnit
Jet
Jet preto zakázané umiestnit samotnú skrin
Ak
Ak sa skrinka z akchkolvek dôvodov poškoddí,
ihned'
ihned' uskutočnite vypojenie z elektrickej siete.
veiligheidssysteem beveiligt uw woning tegen
lekage in de aanvoerslang of in de machine zelf wordt de
stopgezet. Het aflsuitmechanisme bevindt zich
een doos op de aanvoerslang en bevat elektrische
is het verboden het doosje in water onder te
.
de doos beschadigingen vertonen, dan dient de
onmiddellijk uit de contactdoos te worden
om aldus de netverbinding uit te schakelen.
mot oversvømmelse
sikkerhetssystemet beskytter boligen din mot vannskader.
det oppstår en feil på tilførselsrøret eller en lekkasje i
vil vanntilførselen stenges.
med sikkerhetssystemet er plassert på slangen og
elektriske deler. Boksen må derfor aldri dyppes
vann. Dersom boksen av en eller annen grunn blir skadet,
støpslet til maskinen snarest trekkes ut av
proti zatopeniu
bezpecnostny system chráni váš byt pred škodami
vodou.
prípade porušenia vstupnej rúry alebo priepustnosti na
zariadenia, vstup vody sa pozastaví.
skrinka proti zatopeniu namontovaná na
obsahuje elektrické súèasti. Jet preto zakázané
samotnú skrinku do vody. Ak sa skrinka z akasti.
preto zakázané umiestnit samotnú skrin
ku
do vody.
ku do vody.
sa skrinka z akchkolvek dôvodov poškoddí,
uskutočnite vypojenie z elektrickej siete.
E
B
Solo su alcuni modelli - Certain models only
su alcuni modelli - Certain models only
Solo
Seulement sur certains modèles
Seulement sur certains modèles
bei einige Modellen - Sólo en algunos modelos
Nur bei einige Modellen - Sólo en algunos modelos
Nur
indien van toepassing
alleen
alleen indien van toepassing
CS-Systém Aquastop proti vyplavení
CS-Systém Aquastop
bezpečnostní systém chrání váš byt před vyplavením.
Tento bezpečnostní systém chrání váš byt před vyplavením.
Tento
případě poruchy přívodní hadice nebo netěsnosti systému
V
V případě poruchy přívodní hadice nebo netěsnosti systému
spotřebiče
spotřebiče se přeruší přívod vody.
Těleso
Těleso bezpečnostního ventilu namontovaného na hadici
Aquastop
Aquastop obsahuje elektrické prvky a nesmí se proto
namáčet
namáčet do vody. V případě jakéhokoli poškození tělesa
ventilu
ventilu okamžitě vytáhněte zástrčku z elektrické zásuvky.
SV-Säkerhetssystem mot översvämning
SV-Säkerhetssystem
Detta
Detta säkerhetssystem skyddar din lägenhet mot
vattenskador.
vattenskador. Om den ingående slangen går sönder eller om
maskinen
maskinen läcker vatten avbryts vattenintaget.
Lådan
Lådan med översvämningsskyddet som är monterad på
slangen innehåller elektriska komponenter.
slangen
Därför
Därför är det förbjudet att placera lådan i fråga i vatten.
Dra
Dra omedelbart ut stickkontakten ur eluttaget om lådan
skadas
skadas av någon anledning.
PL-System AQUA STOP
PL-System AQUA STOP
AQUA STOP to system zabezpieczający przed zalaniem.
AQUA STOP to
przypadku awarii węża doprowadzającego wodę lub
W
W przypadku awarii węża doprowadzającego wodę lub
nieszczelności
nieszczelności pralki, dopływ wody jest automatycznie
odcinany. Urządzenie
odcinany. Urządzenie zabezpieczające przez zalaniem
zamontowane
zamontowane na wężu zawiera części elektryczne i nie
może
może być zanurzane w wodzie. Jeśli z jakiegokolwiek
powodu
powodu urządzenie zostanie uszkodzone, należy
bezzwłocznie
bezzwłocznie odłączyć je od zasilania.
HU-
Az
Az eláradás ellen védő biztonsági berendezés.
HU-
a biztonsági berendezés megvédi a lakást a víz okozta
Ez
Ez a biztonsági berendezés megvédi a lakást a víz okozta
károktól.
károktól. Ha sérül a bemeneti cső, vagy a gép rendszere
átereszti
átereszti a vizet, a vízbemenet leáll.
Acsőre
A csőre szerelt eláradás ellen védő biztonsági doboz
elekt
elekt
víz alá helyezni. Ha bármilyen okból megsérül a doboz,
alá helyezni. Ha bármilyen okból megsérül a doboz,
víz
válassza le a csatlakozót az elektromos hálózatról.
válassza
se přeruší přívod vody.
bezpečnostního ventilu namontovaného na hadici
obsahuje elektrické prvky a nesmí se proto
do vody. V případě jakéhokoli poškození tělesa
okamžitě vytáhněte zástrčku z elektrické zásuvky.
säkerhetssystem skyddar din lägenhet mot
Om den ingående slangen går sönder eller om
läcker vatten avbryts vattenintaget.
med översvämningsskyddet som är monterad på
innehåller elektriska komponenter.
är det förbjudet att placera lådan i fråga i vatten.
omedelbart ut stickkontakten ur eluttaget om lådan
av någon anledning.
system zabezpieczający przed zalaniem.
pralki, dopływ wody jest automatycznie
na wężu zawiera części elektryczne i nie
być zanurzane w wodzie. Jeśli z jakiegokolwiek
urządzenie zostanie uszkodzone, należy
odłączyć je od zasilania.
eláradás ellen védő biztonsági berendezés.
Ha sérül a bemeneti cső, vagy a gép rendszere
a vizet, a vízbemenet leáll.
szerelt eláradás ellen védő biztonsági doboz
romos alkotórészeket tartalmaz. Emiatt tilos a dobozt
romos
alkotórészeket tartalmaz. Emiatt tilos a dobozt
le a csatlakozót az elektromos hálózatról.
proti vyplavení
mot översvämning
zabezpieczające przez zalaniem
Loading...
