Smeg SRV596GHK User Manual [es]

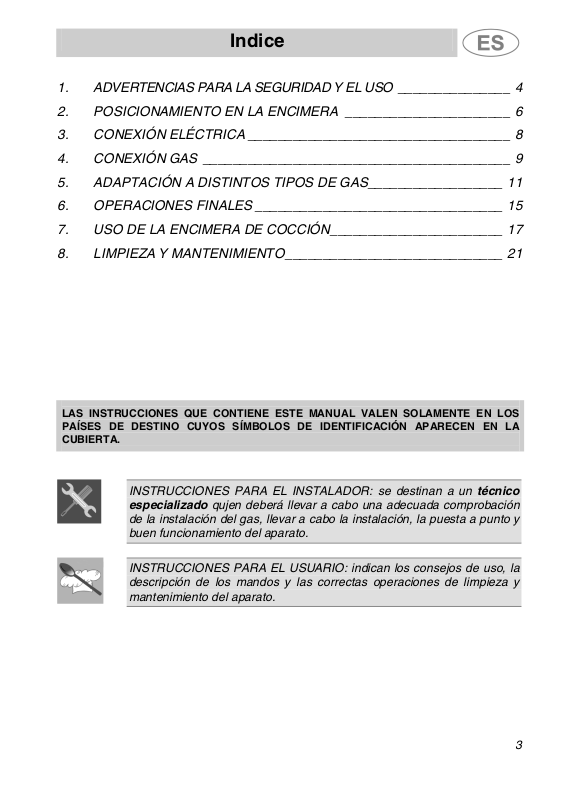

Indice
1. ADVERTENCIAS PARA LA SEGURIDAD Y EL USO _______________ 4
2. POSICIONAMIENTO EN LA ENCIMERA ______________________ 6
3. CONEXIÓN ELÉCTRICA ___________________________________ 8
4. CONEXIÓN GAS _________________________________________ 9
5. ADAPTACIÓN A DISTINTOS TIPOS DE GAS__________________ 11
6. OPERACIONES FINALES _________________________________ 15
7. USO DE LA ENCIMERA DE COCCIÓN_______________________ 17
8. LIMPIEZA Y MANTENIMIENTO_____________________________ 21
LAS INSTRUCCIONES QUE CONTIENE ESTE MANUAL VALEN SOLAMENTE EN LOS
PAÍSES DE DESTINO CUYOS SÍMBOLOS DE IDENTIFICACIÓN APARECEN EN LA
CUBIERTA.
INSTRUCCIONES PARA EL INSTALADOR: se destinan a un técnico
especializado qujen deberá llevar a cabo una adecuada comprobación
de la instalación del gas, llevar a cabo la instalación, la puesta a punto y
buen funcionamiento del aparato.
INSTRUCCIONES PARA EL USUARIO: indican los consejos de uso, la
descripción de los mandos y las correctas operaciones de limpieza y
mantenimiento del aparato.
3
Presentación
1. ADVERTENCIAS PARA LA SEGURIDAD Y EL USO
ESTE MANUAL CONSTITUYE PARTE INTEGRANTE DEL APARATO Y
POR TANTO HAY QUE CONSERVARLO INTEGRO Y EN UN LUGAR
SEGURO DURANTE TODO EL CICLO DE VIDA DE LA ENCIMERA DE
COCCIÓN. ACONSEJAMOS UNA LECTURA ATENTA DE ESTE MANUAL Y
DE TODAS LAS INDICACIONES QUE CONTIENE ANTES DE UTILIZAR LA
ENCIMERA DE COCCIÓN. CONSERVAR TAMBIÉN LA SERIE DE
INYECTORES QUE SE DAN CON LA MISMA.
LA INSTALACIÓN TENDRÁ QUE SER LLEVADA A CABO POR PERSONAL
CUALIFICADO Y RESPETANDO LAS NORMAS VIGENTES. ESTE
APARATO HA SIDO CREADO PARA UN EMPLEO DE TIPO NO
PROFESIONAL EN VIVIENDAS. CONFORME CON LAS NORMAS
VIGENTES. EL APARATO HA SIDO FABRICADO PARA LA SIGUIENTE
FUNCIÓN: COCCIÓN Y CALENTAMIENTO DE ALIMENTOS. CUALQUIER
OTRO USO SE CONSIDERA INADECUADO. EL FABRICANTE DECLINA
CUALQUIER RESPONSABILIDAD POR UTILIZACIÓN INDEBIDA.
NO DEJAR LOS RESTOS DEL EMBALAJE SIN CUSTODIA POR LA
VIVIENDA. SEPARAR LOS DISTINTOS MATERIALES DESECHABLES
PROVENIENTES DEL EMBALAJE Y ENTREGARLOS AL CENTRO DE
RECOGIDA DIFERENCIADA MÁS PRÓXIMO.
ES OBLIGATORIO EFECTUAR LA CONEXIÓN A TIERRA SEGÚN LAS
MODALIDADES REFERIDAS EN LAS NORMAS DE SEGURIDAD DE LA
INSTALACIÓN ELÉCTRICA.
LA CLAVIJA POR CONECTAR AL CABLE DE ALIMENTACIÓN Y LA TOMA
CORRESPONDIENTE DEBEN SER DEL MISMO TIPO Y CONFORMES
CON LAS NORMAS VIGENTES.
LA TOMA DEL APARATO EMPOTRADO DEBE QUEDAR EN POSICIÓN
ACCESIBLE.
NO DESENCHUFAR NUNCA TIRANDO DEL CABLE.
INMEDIATAMENTE DESPUÉS DE LA INSTALACIÓN LLEVAR A CABO
UNA COMPROBACIÓN DEL APARATO SIGUIENDO LAS
INSTRUCCIONES QUE SE DETALLAN MAS ADELANTE. EN CASO DE
QUE NO FUNCIONE, DESCONECTAR EL APARATO DE LA RED
ELÉCTRICA Y ACUDIR AL CENTRO DE ASISTENCIA TÉCNICA MAS
CERCANO. NUNCA INTENTE REPARAR EL APARATO.
4
Presentación
AL TERMINO DE CADA UTILIZACIÓN DE LA ENCIMERA, VERIFICAR
SIEMPRE QUE LOS MANDOS DE ACCIONAMIENTO ESTÉN EN
POSICIÓN "CERO" (APAGADO).
LA PLACA DE IDENTIFICACIÓN, CON LOS DATOS TÉCNICOS, EL
NÚMERO DE MATRÍCULA Y LA MARCA ESTA COLOCADA
VISIBLEMENTE DEBAJO DEL CÁRTER.
LA PLACA DEL CÁRTER NUNCA SE DEBE EXTRAER.
ANTES DE CONECTAR EL APARATO, ASEGURARSE DE QUE ESTÉ
REGULADO PARA EL TIPO DE GAS CON EL QUE SERÁ ALIMENTADO,
VERIFICANDO LA ETIQUETA APLICADA DEBAJO DEL CÁRTER.
NO APOYAR EN LAS REJILLAS DE LA ZONA DE COCCIÓN, CAZUELAS
QUE NO TENGAN UN FONDO PERFECTAMENTE LISO Y REGULAR.
NO UTILIZAR RECIPIENTES O BISTEQUERAS QUE SUPEREN EL
PERÍMETRO EXTERNO DE LA ENCIMERA.
EL APARATO DEBE SER UTILIZADO POR PERSONAS ADULTAS. NO
DEBE PERMITIRSE A LOS NIÑOS QUE SE ACERQUEN O QUE HAGAN
DEL MISMO UN JUGUETE.
ESTE APARATO CUMPLE CON LA DIRECTIVA EUROPEA 2002/96/CE
SOBRE APARATOS ELÉCTRICOS Y ELECTRÓNICOS IDENTIFICADA
COMO (RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS).
LA DIRECTIVA PROPORCIONA EL MARCO GENERAL VÁLIDO EN TODO
EL ÁMBITO DE LA UNIÓN EUROPEA PARA LA RETIRADA Y LA
REUTILIZACIÓN DE LOS RESIDUOS DE LOS APARATOS ELÉCTRICOS Y
ELECTRÓNICOS.
Por daños causados a personas o cosas, por culpa de la no
observacion de las recomendaciones anteriores u otras, por el mal
uso incluso de una parte sola del aparato y por la utilización de
piezas no originales: el fabricante declina toda responsabilidad.
5
Instrucciones para el instalador
2. POSICIONAMIENTO EN LA ENCIMERA
La siguiente intervención necesita una obra de albañilería y/o de
carpintería y por tanto tiene que ser llevada a cabo por un técnico
competente. La instalación se puede realizar con materiales distintos,
como mampostería, metal, madera maciza, madera revestida de
laminados plásticos, basta que sean resistentes al calor (T 90°C).
Para efectuar la instalación del aparato emplear sólo la junta de goma
que se entrega adjunta. No utilizar silicona ni otros aislantes.
2.1.1 Sujeción al armazón de soporte
La apertura, que se debe realizar, en la encimera superior del mueble, debe
ser efectuada con las dimensiones indicadas en la figura, observando desde
el borde trasero una distancia mínima de 50 mm.
Este aparato puede ser acercado a paredes que superen en su altura al
plano de trabajo, con tal que se mantenga la distancia “X” indicada en la
figura, para evitar daños ocasionados por sobrecalentamiento.
Comprobar que desde las hornillas de la cocina hasta una repisa situada en
la parte alta en vertical a las mismas haya una distancia mínima de 750 mm.
Posicionar cuidadosamente la guarnición aislante suministrada, en el
perímetro externo del agujero practicado en el top, como se indica en las
figuras de abajo, intentando que ésta se adhiera en toda su superficie
mediante una ligera presión de las manos. En función al modelo del
plano a ser instalado, referirse a las cotas indicadas en la figura teniendo
presente que para ambos modelos tanto el lado anterior como el
posterior deben estar a ras del agujero. Sujetar la encimera de cocción al
mueble utilizando las abrazaderas A suministradas. Recortar con precisión el
borde B excedente de la guarnición. Las cotas del dibujo indicadas a
continuación se refieren al agujero lado interior de la guarnición.
6
Instrucciones para el instalador
En caso de instalación sobre una cavidad vacía con puertas, será
preciso colocar un tablero divisorio debajo de la encimera de cocción.
Mantener una distancia mínima de 10 mm entre el fondo del equipo y
la superficie del tablero, el mismo se deberá extraer además con
facilidad para permitir el acceso apropiado en caso de intervenciones
de asistencia técnica.
7
Instrucciones para el instalador
3. CONEXIÓN ELÉCTRICA
Comprobar que el voltaje y el dimensionamiento de la línea de
alimentación estén conformes con las características indicadas en la
placa situada debajo del cárter del equipo. Esta placa nunca debe ser
extraida de su posición.
La clavija ubicada en la extremidad del cable de alimentación y la toma
corriente mural deben ser del mismo tipo y conformes a las normas en
vigor relativas a las instalacions eléctricas. Comprobar que la línea de
alimentación posea la conexión a tierra apropiada.
La línea de alimentación del equipo debe poseer un dispositivo de
interrupción omnipolar con distancia de apertura de los contactos igual o
superior a 3 mm, situado en una posición fácilmente alcanzable y en
proximidad del equipo.
No utilizar reductores, adaptadores o derivadores.
En caso de sustituir el cable de alimentación, la sección de los alambres
del nuevo cable no deberá ser inferior a 1.5 mm2 (cable de 3 x 1.5),
considerando que la extremidad por conectar al equipo deberá tener el
conductor de tierra (amarillo -verde) más largo de por lo menos 20 mm.
Utilizar un cable tipo H05V2V2-F o equivalente excluyendo cualquier otro
tipo de cable. Este debe ser resistente a una temperatura máxima de 90°C.
La sustitución deberá ser efectuada por un técnico especializado que
deberá efectuar la conexión a la red según el esquema indicado.
L = marrón
N = azul
= amarillo-verde
El fabricante rechaza cualquier responsabilidad en caso de daños a
personas o cosas debido a la no observacion de las disposiciones
referidas o determinados por el perjuicio aun de una pieza individual del
equipo.
8
Loading...
