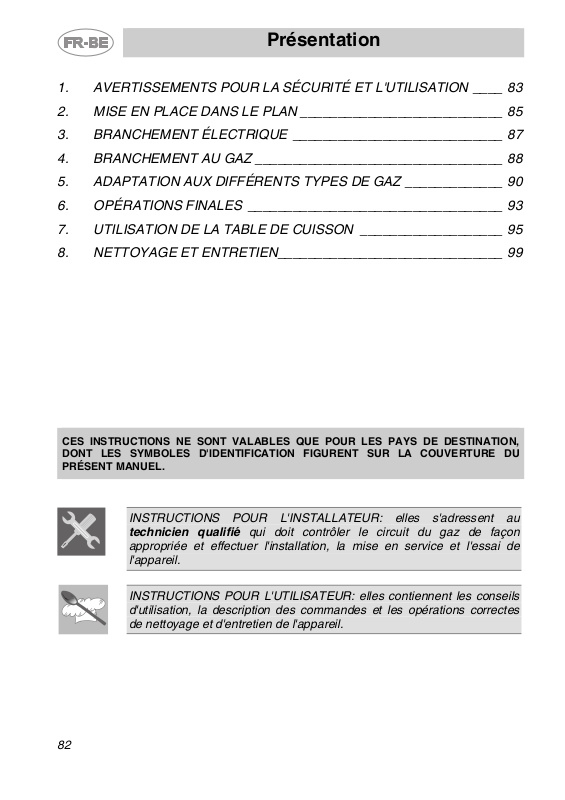

Présentation

1. AVERTISSEMENTS POUR LA SÉCURITÉ ET L'UTILISATION ____ 83

2. MISE EN PLACE DANS LE PLAN ___________________________ 85

3. BRANCHEMENT ÉLECTRIQUE ____________________________ 87

4. BRANCHEMENT AU GAZ _________________________________ 88

5. ADAPTATION AUX DIFFÉRENTS TYPES DE GAZ _____________ 90

6. OPÉRATIONS FINALES __________________________________ 93

7. UTILISATION DE LA TABLE DE CUISSON ___________________ 95

8. NETTOYAGE ET ENTRETIEN ______________________________ 99

CES INSTRUCTIONS NE SONT VALABLES QUE POUR LES PAYS DE DESTINATION,
DONT LES SYMBOLES D'IDENTIFICATION FIGURENT SUR LA COUVERTURE DU
PRÉSENT MANUEL.

INSTRUCTIONS POUR L'INSTALLATEUR: elles s'adressent au
technicien qualifié qui doit contrôler le circuit du gaz de façon
appropriée et effectuer l'installation, la mise en service et l'essai de
l'appareil.

INSTRUCTIONS POUR L'UTILISATEUR: elles contiennent les conseils
d'utilisation, la description des commandes et les opérations correctes
de nettoyage et d'entretien de l'appareil.

82

Présentation

1. AVERTISSEMENTS POUR LA SÉCURITÉ ET
L'UTILISATION

CE MANUEL FAIT PARTIE INTÉGRANTE DE L'APPAREIL. IL CONVIENT DE
LE GARDER INTACT ET À PORTÉE DE MAIN PENDANT TOUT LE CYCLE
DE VIE DE LA TABLE DE CUISSON. NOUS VOUS CONSEILLONS DE LIRE
ATTENTIVEMENT CE MANUEL AINSI QUE TOUTES LES INDICATIONS
DONNÉES AVANT D'UTILISER LA TABLE DE CUISSON. CONSERVER
ÉGALEMENT TOUS LES INJECTEURS FOURNIS AVEC L'APPAREIL.
L'INSTALLATION DOIT ÊTRE EFFECTUÉE PAR DU PERSONNEL QUALIFIÉ
ET DANS LE RESPECT DES NORMES EN VIGUEUR. CET APPAREIL EST
PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE, ET IL EST
CONFORME AUX NORMES EN VIGUEUR. L'APPAREIL EST CONÇU POUR
EFFECTUER LA FONCTION SUIVANTE: CUISSON ET RÉCHAUFFEMENT
D'ALIMENTS; TOUTE AUTRE UTILISATION DOIT ÊTRE CONSIDÉRÉE
COMME IMPROPRE. LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ

EN CAS D'UTILISATIONS AUTRES QUE CELLES INDIQUÉES DANS LE
PRÉSENT MANUEL.

NE PAS LAISSER LES DÉCHETS DE L'EMBALLAGE DANS LE MILIEU
DOMESTIQUE. SÉPARER LES DIFFÉRENTS MATÉRIAUX PROVENANT
DE L'EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE LE
PLUS PROCHE.

LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE SELON LES
MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DES
ÉQUIPEMENTS ÉLECTRIQUES.

LA FICHE A BRANCHER AU CÂBLE D'ALIMENTATION ET LA PRISE
CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES
AUX NORMES EN VIGUEUR.
LA PRISE DEVRA ETRE ACCESSIBLE UNE FOIS QUE L'APPAREIL SERA
ENCASTRÈ.
NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT LE CABLE.

APRES L'INSTALLATION, CONTROLER LA TABLE DE CUISSON SUIVANT
LES INSTRUCTIONS INDIQUÉES CI-APRES. EN CAS DE NON
FONCTIONNEMENT, DÉBRANCHER L'APPAREIL ET CONTACTER LE
SERVICE APRES-VENTE LE PLUS PROCHE.
NE JAMAIS CHERCHER DE RÉPARER L'APPAREIL.

AU TERME DE CHAQUE UTILISATION DE LA TABLE, VÉRIFIER QUE LES
MANETTES DE COMMANDE SE TROUVENT EN POSITION "ZÉRO"
(ÉTEINT).

83

Présentation

LA PLAQUE D'IDENTIFICATION FOURNISSANT LES DONNÉES
TÉCHNIQUES, LE NUMÉRO DE SÉRIE ET LE MARQUAGE, EST SITUÉE
SOUS LE CARTER DANS UNE POSITION VISIBLE.
LA PLAQUE SUR LE CARTER NE DOIT JAMAIS ÊTRE ENLEVÉE.
AVANT DE BRANCHER L’APPAREIL, S’ASSURER QU’IL EST REGLE
POUR LE TYPE DE GAZ AVEC LEQUEL IL SERA ALIMENTE, EN
VERIFIANT L’ETIQUETTE APPLIQUEE SOUS LE CARTER.

NE PAS PLACER SUR LES GRILLES DE LA TABLE DE CUISSON DE
CASSEROLES DONT LE FOND N'EST PAS PARFAITEMENT LISSE ET
RÉGULIER.

NE PAS UTILISER DE RÉCIPIENTS OU DE GRILS DÉPASSANT LE
PÉRIMÈTRE DE LA TABLE.

L'APPAREIL EST DESTINÉ A L’UTILISATION PAR DES PERSONNES
ADULTES. NE PAS PERMETTRE À DES ENFANTS DE JOUER AVEC LE

TABLE.

CET APPAREIL EST MARQUE SELON LA DIRECTIVE EUROPEENNE
2002/96/CE RELATIVE AUX APPAREILS ELECTRIQUES ET
ELECTRONIQUES USAGES (WASTE ELECTRICAL AND ELECTRONIC
EQUIPMENT - WEEE).
LA DIRECTIVE DEFINIT LE CADRE POUR UNE REPRISE ET UNE
RECUPERATION DES APPAREILS USAGES APPLICABLES DANS LES
PAYS DE LA CE.

Le fabricant décline toute responsabilité touchant les dommages
subis par personnes et choses, causés par le non respect des
prescriptions susmentionnées ou découlant de l'altération même
d'une seule partie de l'appareil et de l'utilisation de pièces de
rechange pas d'origine.

84

Instructions pour l'installateur

2. MISE EN PLACE DANS LE PLAN

Cette intervention nécessite de travaux de maçonnerie et/ou de
menuiserie, par conséquent elle doit être effectuée par un technicien
qualifié. L'installation est réalisable sur des matériaux divers, tels que
maçonnerie, métal, bois massif et bois revêtu de stratifiés en plastique,
pourvu qu'ils soient résistants à la chaleur (T 90°C).
Pour l'installation de l'appareil ne pas utiliser de silicone ou d’autres
isolants ; utiliser uniquement la gomme mie de pain fournie.

2.1.1 Fixation à la structure de soutien

Pratiquer une ouverture dans le plan du meuble aux dimensions
indiquées dans la figure, en maintenant par rapport au bord arrière une
distance minimum de 50 mm. Cet appareil peut être placé contre des
murs plus hauts que la table de cuisson, à condition de respecter la
distance indiquée dans la figure, pour éviter toute détérioration due à
l'échauffement. S'assurer qu'entre les feux des fourneaux et une
éventuelle étagère située au-dessus à la verticale il existe une distance
minimum de 750 mm.

MOD.

30

MOD.

60

MOD.

90

A (mm) B (mm) C (mm) D (mm) E (mm) L (mm) X (mm) Y (mm)

min 150 min 460 min 750 20÷40 min 50 306 252÷255 478÷482

min 150 min 460 min 750 20÷40 min 50 596 555÷560 478÷482

min 150 min 460 min 750 20÷40 min 50 886 839÷844 478÷482

85

(

Instructions pour l'installateur

Bien placer le joint isolant compris dans la fourniture tout autour de
l'orifice pratiqué dans la table top comme l'indiquent les figures ci­dessous, en essayant de le faire adhérer à toute la surface en exerçant
une légère pression avec les mains. Selon le modèle de la table de
cuisson à installer, se reporter aux cotes indiquées dans la figure, en
sachant que pour les modèles, le côté avant et le côté arrière doivent être
au ras de l'orifice. Fixer la table de cuisson au meuble au moyen des
étriers A prévus à cet effet fournis avec l'appareil. Éliminer soigneusement
le bord B en excédent des joints. Les mesures du dessin ci-dessous se
rapportent à la distance de l'orifice au côté interne des joint.

En cas d'installation sur un élément à portes, il est nécessaire de

mettre en place un panneau de séparation sous la table de cuisson.
Maintenir une distance minimum de 10 mm entre le fond de l'appareil
et la surface du panneau. En outre, la surface du panneau, devra être
facilement amovible pour permettre l'accès pour les éventuelles
interventions d'assistance technique.

Seulement pour les modèles de 90 cm) Sous la table de cuisson il est
interdit d’installer un four qui n’est pas équipé de ventilateur de
refroidissement.

86

Instructions pour l'installateur

3. BRANCHEMENT ÉLECTRIQUE

S'assurer que la tension et le dimensionnement de la ligne d'alimentation
correspondent bien aux caractéristiques indiquées sur la plaque située
sous le carter de l'appareil. Cette plaque ne doit jamais être enlevée.

La fiche située à l'extrémité du câble d'alimentation et la prise murale
doivent être du même type et conformes à la réglementation en vigueur
en matière d'installations électriques. Vérifier que la ligne d'alimentation
est dotée d'une mise à la terre appropriée.

Prévoir sur la ligne d'alimentation de l'appareil un dispositif d'interruption
omnipolaire avec distance d'ouverture des contacts égale ou supérieure
à 3 mm, situé dans une position facilement accessible et en proximité de
l'appareil.

Éviter l'utilisation d'adaptateurs ou de dérivateurs.

En cas de remplacement du câble d'alimentation, la section des fils du
nouveau câble ne devra pas être inférieure à 1.5 mm2 (câble de 3 x 1.5),
en tenant compte du fait que l'extrémité à brancher à l'appareil devra
avoir le fil de mise à terre (jaune - vert) plus long d'au moins 20 mm.
Utilisez un câble du type H05V2V2-F ou équivalent à l'exclusion de tout
autre type de câble. Ce câble doit être résistant à une tempèrature
maximale de 90°C. Le remplacement du câble doit être effectué par un
technicien spécialisé, qui devra procéder au branchement au réseau
suivant les schéma ci-dessous.

L = marron
N = bleu

= jaune-vert

Le fabricant décline toute responsabilité touchant les dommages
physiques ou matériels causés par le non respect des prescriptions ci­dessus ou dérivant de l'altération même d'une seule partie de l'appareil.
