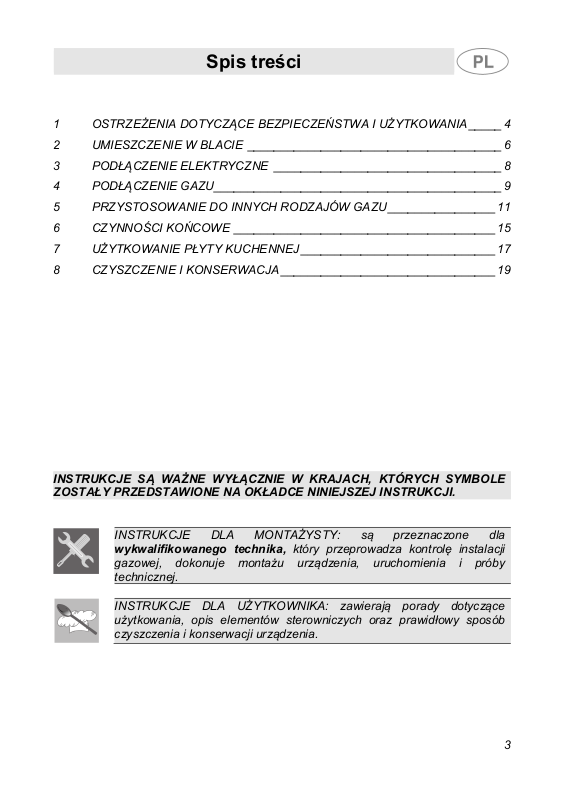

Spis treści
1 OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA I UŻYTKOWANIA _____ 4
2 UMIESZCZENIE W BLACIE ______________________________________ 6
3 PODŁĄCZENIE ELEKTRYCZNE __________________________________ 8
4 PODŁĄCZENIE GAZU ___________________________________________ 9
5 PRZYSTOSOWANIE DO INNYCH RODZAJÓW GAZU ________________ 11
6 CZYNNOŚCI KOŃCOWE _______________________________________ 15
7 UŻYTKOWANIE PŁYTY KUCHENNEJ _____________________________ 17
8 CZYSZCZENIE I KONSERWACJA ________________________________ 19
INSTRUKCJE SĄ WAŻNE WYŁĄCZNIE W KRAJACH, KTÓRYCH SYMBOLE
ZOSTAŁY PRZEDSTAWIONE NA OKŁADCE NINIEJSZEJ INSTRUKCJI.
INSTRUKCJE DLA MONTAŻYSTY: są przeznaczone dla
wykwalifikowanego technika, który przeprowadza kontrolę instalacji
gazowej, dokonuje montażu urządzenia, uruchomienia i próby
technicznej.
INSTRUKCJE DLA UŻYTKOWNIKA: zawierają porady dotyczące
użytkowania, opis elementów sterowniczych oraz prawidłowy sposób
czyszczenia i konserwacji urządzenia.
3
1 OSTRZEŻENIA DOTYCZĄCE
BEZPIECZEŃSTWA I UŻYTKOWANIA
NINIEJSZA INSTRUKCJA STANOWI NIEODŁĄCZNĄ CZĘŚĆ
URZĄDZENIA. NALEŻY JĄ PRZECHOWYWAĆ W CAŁOŚCI I W
MIEJSCU ZAWSZE DOSTĘPNYM DO KONSULTACJI PODCZAS
CAŁEGO OKRESU EKSPLOATACJI PŁYTY KUCHENNEJ. PRZED
ROZPOCZĘCIEM UŻYTKOWANIA ZALECA SIĘ UWAŻNE
PRZECZYTANIE INSTRUKCJI I WSZYSTKICH ZAWARTYCH W NIEJ
WSKAZÓWEK. NALEŻY RÓWNIEŻ ZACHOWAĆ DYSZE ZNAJDUJĄCE
SIĘ W WYPOSAŻENIU. MONTAŻU MUSI DOKONAĆ
WYKWALIFIKOWANY PERSONEL, ZGODNIE Z OBOWIĄZUJĄCYMI
PRZEPISAMI. NINIEJSZE URZĄDZENIE ZOSTAŁO
ZAPROJEKTOWANE DO UŻYTKU DOMOWEGO I JEST ZGODNE Z
OBOWIĄZUJĄCYMI DYREKTYWAMI EWG. URZĄDZENIE ZOSTAŁO
SKONSTRUOWANE DO NASTĘPUJĄCEGO CELU: GOTOWANIE I
PODGRZEWANIE POTRAW; KAŻDE INNE UŻYCIE NALEŻY UZNAĆ
ZA NIEWŁAŚ
PRODUCENT UCHYLA SIĘ OD WSZELKIEJ ODPOWIEDZIALNOŚCI
W PRZYPADKU UŻYTKOWANIA INNEGO NIŻ WSKAZANE.
NIE POZOSTAWIAĆ OPAKOWANIA BEZ NADZORU. PODZIELIĆ
RÓŻNE MATERIAŁY ODPADOWE POCHODZĄCE Z OPAKOWANIA I
PRZEKAZAĆ JE DO NAJBLIŻSZEGO CENTRUM RECYKLINGU.
NALEŻY OBOWIĄZKOWO WYKONAĆ UZIEMIENIE, ZGODNIE Z
NORMAMI BEZPIECZEŃSTWA DOTYCZĄCYMI INSTALACJI
ELEKTRYCZNYCH.
WTYCZKA DO PODŁĄCZENIA DO KABLA ZASILAJĄCEGO MUSI BYĆ
TEGO SAMEGO RODZAJU CO GNIAZDKO I ZGODNA Z
OBOWIĄZUJĄCYMI PRZEPISAMI.
PO ZABUDOWIE URZĄDZENIA GNIAZDKO MUSI BYĆ DOSTĘPNE.
NIGDY NIE WYJMOWAĆ WTYCZKI POCIĄGAJĄC ZA KABEL.
NATYCHMIAST PO MONTAŻU PRZEPROWADZIĆ KRÓTKĄ PRÓBĘ
TECHNICZNĄ PIEKARNIKA STOSUJĄC SIĘ DO PRZEDSTAWIONYCH
DALEJ INSTRUKCJI. W PRZYPADKU NIEFUNKCJONOWANIA
ODŁĄCZYĆ URZĄDZENIE OD SIECI ELEKTRYCZNEJ I
SKONSULTOWAĆ SIĘ Z NAJBLIŻSZYM CENTRUM OBSŁUGI
TECHNICZNEJ.
NIGDY NIE PRÓBOWAĆ NAPRAWIAĆ URZĄDZENIA.
Prezentacja
CIWE.
4
Prezentacja
PO ZAKOŃCZENIU UŻYTKOWANIA ZAWSZE SPRAWDZIĆ, CZY
POKRĘTŁA ZNAJDUJĄ SIĘ NA POZYCJI „ZERO" (WYŁĄCZONE).
TABLICZKA ZNAMIONOWA, ZAWIERAJĄCA DANE TECHNICZNE,
NUMER SERYJNY I OZNAKOWANIE JEST UMIESZCZONA W
WIDOCZNYM MIEJSCU POD OBUDOWĄ.
NIE WOLNO USUWAĆ TABLICZKI ZNAMIONOWEJ Z OBUDOWY.
PRZED PODŁĄCZENIEM URZĄDZENIA UPEWNIĆ SIĘ, ŻE JEST
USTAWIONE NA RODZAJ GAZU, KTÓRYM BĘDZIE ZASILANE.
SPRAWDZIĆ ETYKIETĘ UMIESZCZONĄ POD OBUDOWĄ.
NIE KŁAŚĆ NA RUSZTACH PŁYTY KUCHENNEJ GARNKÓW,
KTÓRYCH DNO NIE JEST IDEALNIE GŁADKIE I PŁASKIE.
NIE STOSOWAĆ NACZYŃ LUB PATELNI GRILLOWYCH
WYKRACZAJĄCYCH POZA ZEWNĘTRZNY OBWÓD PŁYTY.
URZĄDZENIE MOŻE BYĆ OBSŁUGIWANE WYŁĄCZNIE PRZEZ
OSOBY DOROSŁE. NIE POZWOLIĆ, ABY DZIECI ZBLIŻAŁY SIĘ DO
URZĄDZENIA LUB BAWIŁY SIĘ NIM.
ZGODNIE Z DYREKTYWĄ EUROPEJSKĄ 2002/96/WE ODNOŚNIE URZĄDZEŃ
ELEKTRYCZNYCH I ELEKTRONICZNYCH (WASTE ELECTRICAL AND
ELECTRONIC EQUIPMENT - WEEE) NINIEJSZE URZĄDZENIE POSIADA
OZNAKOWANIE.
DYREKTYWA TA OKREŚLA ZASADY ZBIÓRKI I RECYKLINGU ZUŻYTYCH
URZĄDZEŃ OBOWIĄZUJĄCE NA CAŁYM TERYTORIUM UNII EUROPEJSKIEJ.
Producent uchyla się od wszelkiej odpowiedzialności za obrażenia
na osobach i szkody na rzeczach wynikające z nieprzestrzegania takich
zaleceń lub z powodu wprowadzenia zmian nawet na jednej części
urządzenia oraz zastosowania nieoryginalnych części zamiennych.
5
Wykonać otwór w blacie mebla o
Upewnić się, że odległość palników od ewentualnie znajdującej się nad
2 UMIESZCZENIE W BLACIE
Interwencja wymaga robót budowlanych i/lub stolarskich i dlatego
może ją wykonać wyłącznie kompetentny technik.
Płytę można zamontować na różnych materiałach takich jak mury,
metal, lite drewno i drewno pokryte tworzywem warstwowym
odpornych na wysoką temperaturę (T 90°C).
PODCZAS MONTAŻU URZĄDZENIA NIE STOSOWAĆ SYLIKONU
LUB INNYCH MATERIAŁÓW IZOLACYJNYCH, UŻYĆ WYŁĄCZNIE
GUMY ZNAJDUJĄCEJ SIĘ W WYPOSAŻENIU.
2.1 Przymocowanie do konstrukcji nośnej
wymiarach wskazanych na rysunku,
zachowując minimalną odległość 50
mm od tylnej krawędzi.
Niniejsze urządzenie może być
umieszczone przy ściankach
przekraczających wysokość blatu
roboczego pod warunkiem, że zostanie
zachowana odległości „145 mm"
wskazana na rysunku, aby uniknąć
uszkodzeń wynikających z
przegrzania.
nimi półki wynosi przynajmniej 750 mm.
Precyzyjnie nałożyć znajdujące się w wyposażeniu uszczelnienie na
zewnętrznym obwodzie otworu wykonanego w blacie, jak wskazano na
poniższym rysunku, lekko dociskając rękami, aby przylegało na całej
powierzchni. Skonsultować wartości wskazane na rysunku. Należy
pamiętać, że boki A muszą się stykać z otworem. Zamocować płytę
kuchenną do mebla za pomocą elementów B znajdujących się w
wyposażeniu.
Usunąć nadmiar C uszczelnienia. Wartości wskazane na rysunku
dotyczą otworu po wewn
Instrukcje dla montażysty
ętrznej stronie uszczelnienia.
6
Instrukcje dla montażysty
W przypadku montażu w neutralnej wnęce z drzwiczkami, pod płytą
kuchenną należy umieścić panel oddzielający. Zachować minimalną
odległość 10 mm między spodem urządzenia a powierzchnią panelu,
który musi być łatwy w wyjęciu i umożliwić dostęp podczas interwencji
serwisowych.
7
r
3 PODŁĄCZENIE ELEKTRYCZNE
Upewnić się, że napięcie i wymiary linii zasilającej odpowiadają danym
wskazanym na tabliczce znajdującej się pod obudową u
Nigdy nie zdejmować tabliczki znamionowej.
Wtyczka na końcu kabla zasilającego powinna być tego samego
rodzaju co gniazdko znajdujące się na ścianie. Wtyczka i gniazdko
muszą być zgodne z obowiązującymi przepisami dotyczącymi instalacji
elektrycznych. Sprawdzić, czy linia zasilająca posiada odpowiednie
uziemienie.
Zastosować na linii zasilającej płytę wyłącznik omnipolarny o
minimalnym rozwarciu styków 3 mm. Należy go zamontować w łatwo
dostępnym miejscu, w pobliżu urządzenia.
Unikać stosowania przejściówek, przedłużaczy i boczników.
Instrukcje dla montażysty
ządzenia.
8
W razie konieczności wymiany kabla zasilającego, przekrój nowego
kabla nie może być mniejszy niż 1 mm2 (kabel 3 x 1). Należy pamiętać,
że przewód uziemienia (żółto-zielony) końcówki podłączanej do
urządzenia musi być dłuższy o przynajmniej 20 mm. Stosować
wyłącznie kable typu H05V2V2-F lub równoznaczne, odporne na
maksymalną temperaturę 90°C. Wymiany musi dokonać
wykwalifikowany technik, który wykona podłączenie do sieci zgodnie z
poniższym schematem.
L = brązowy
N = niebieski
= żółto-zielony
Producent uchyla się od wszelkiej odpowiedzialności za obrażenia
na osobach i szkody na rzeczach wynikające z nieprzestrzegania
takich zaleceń lub z powodu dokonania zmiany nawet na jednej z
części urządzenia.
Instrukcje dla montażysty
4 PODŁĄCZENIE GAZU
Płytę można podłączyć do sieci gazowej za pomocą sztywnego
miedzianego przewodu lub giętkiego stalowego przewodu o
pełnych ściankach, zgodnie z obowiązującymi przepisami.
W celu ułatwienia podłączenia łącznik A, znajdujący się na tylnej
ściance urządzenia został skierowany w bok; poluzować nakrętkę
sześciokątną B, przekręcić łącznik A na żądaną pozycję i ponownie
dokręcić nakrętkę B (szczelność gwarantuje pierścień dwustożkowy z
mosiądzu). Po zakończeniu czynno
pomocą roztworu wody z mydłem, nigdy nie stosować ognia.
Płyta kuchenna została poddana próbie technicznej z gazem ziemnym
G20 (2H) pod ciśnieniem 20 mbar. W przypadku zasilania innym
rodzajem gazu skonsultować rozdział „5. PRZYSTOSOWANIE DO
INNYCH RODZAJÓW GAZU”. Łącznik dopływu gazu jest gwintowany
½” zewnętrznie (ISO 228-1).
Podłączenie za pomocą
sztywnego miedzianego
przewodu: Podłączenie należy
wykonać tak, aby urządzenie nie
zostało narażone na żadne
naprężenia.
Można wykonać podłączenie
używając przejściówki D z
elementem dwustożkowym,
zawsze nakładając uszczelkę C
znajdującą się
Podłączenie za pomocą
giętkiego stalowego przewodu:
stosować wyłącznie przewody
wykonane ze stali nierdzewnej o
pełnej ściance, spełniające
obowiązujące normy, zawsze
nakładając uszczelkę C znajdującą
się w wyposażeniu, między
łącznikiem A a przewodem E.
Przy podłączeniu za pomocą giętkiego przewodu długość instalacji nie
może przekraczać 2 metrów; upewnić się, że przewody nie będą
wchodzić w kontakt z ruchomymi elementami oraz nie zostaną
zgniecione.
ści sprawdzić idealną szczelność za
w wyposażeniu.
9
Instrukcje dla montażysty
4.1 Podłączenie do gazu płynnego
Zastosować regulator ciśnienia i wykonać przyłącze na butli zgodnie z
zaleceniami ustalonymi w obowiązujących przepisach.
Upewnić się, że maksymalne ciśnienie zasilania nie wykracza poza
wartości przedstawione w tabeli w paragrafie „5.2 Ustawienie na gaz
płynny”.
4.2 Wentylacja pomieszczeń
Urządzenie może być montowane wyłącznie w stale wentylowanych
pomieszczeniach, jak przewidują obowiązujące przepisy. Do
pomieszczenia, w którym jest montowane urządzenie musi napływać
odpowiednia ilość świeżego powietrza, niezbędna do normalnego
spalania gazu i dla wymiany powietrza w lokalu. Wymiary wlotów
powietrza, zabezpieczonych kratkami, muszą być zgodne z
obowiązującymi przepisami i umieszczone tak, aby w żaden sposób
nie uległy zatkaniu, nawet częściowemu. Pomieszczenie musi być
odpowiednio wentylowane, aby usunąć ciepło i wilgoć emitowane
podczas gotowania: zwłaszcza po długotrwałym stosowaniu zaleca się
otwarcie okna lub zwiększenie prędkości ewentualnych wentylatorów.
4.3 Odprowadzanie produktów ze spalania
Należy zapewnić odprowadzanie produktów ze spalania za
pośrednictwem okapu z naturalnym ciągiem lub za pomocą ciągu
wymuszonego. Skuteczny system wyciągowy wymaga starannego
zaprojektowania przez upoważnionego fachowca i wykonania na
podstawie pozycji i odległości wskazanych w obowiązujących
przepisach. Po zakończeniu interwencji montażysta musi wystawić
certyfikat zgodności.
10
Instrukcje dla montażysty
5 PRZYSTOSOWANIE DO INNYCH RODZAJÓW
GAZU
Przed przystąpieniem do opisanych dalej czynności należy
odłączyć urządzenie od zasilania elektrycznego.
1. Usunąć wszystkie pokrętła, kratki, nakrywki i korony;
Płyta kuchenna została poddana próbie technicznej z gazem ziemnym
G20 (2H) pod ciśnieniem 20 mbar. W przypadku podłączenia do
innego rodzaju gazu, należy wymienić dysze i wyregulować powietrze
pierwotne. W celu wymiany dysz i regulacji palników, należy zdjąć płytę
według opisu z kolejnego paragrafu.

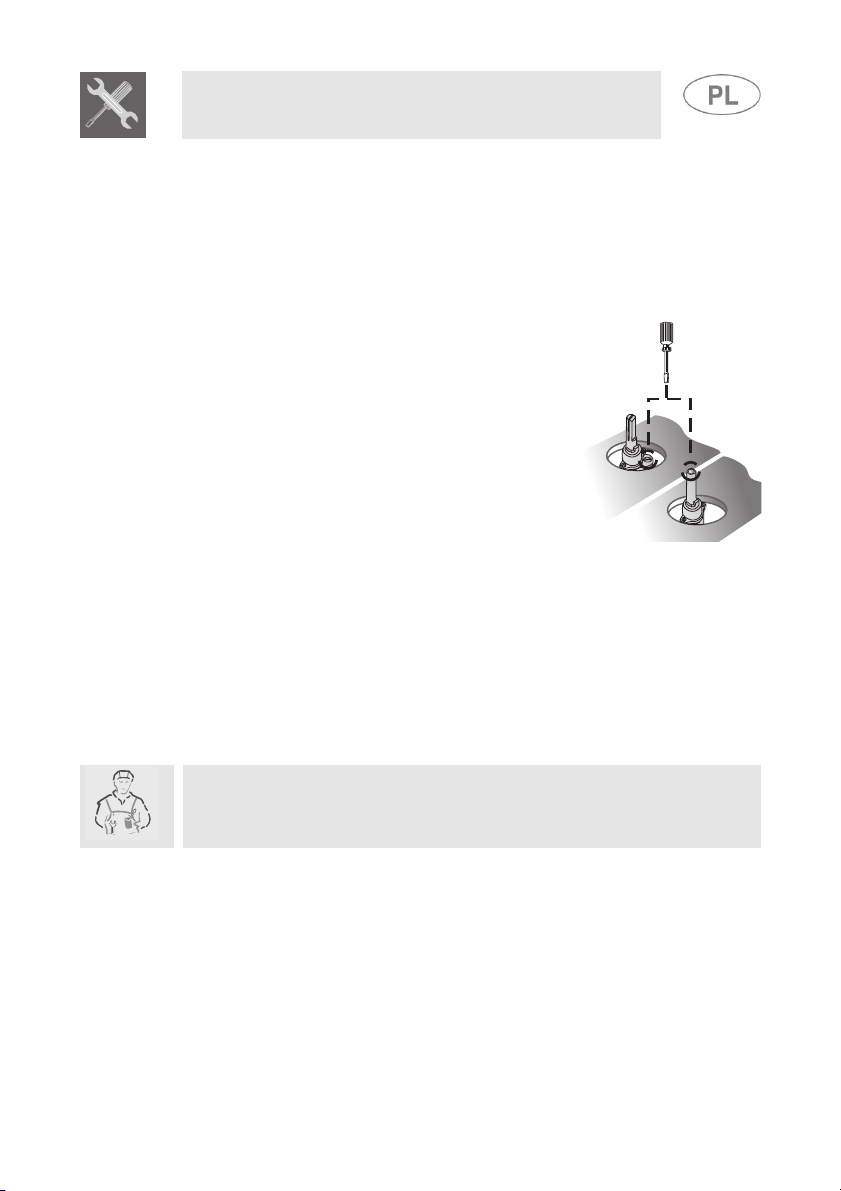

5.1 Zdjęcie płyty
2. wyjąć śruby i nakrętki A mocujące oprawy palników;
3. podnieść płytę z miejsca;
4. Wymienić dysze palników według tabeli gazu;
5. Wyregulować powietrze pierwotne jak opisano w paragrafie „5.5
Regulacja powietrza pierwotnego”.
11
A
Instrukcje dla montażysty

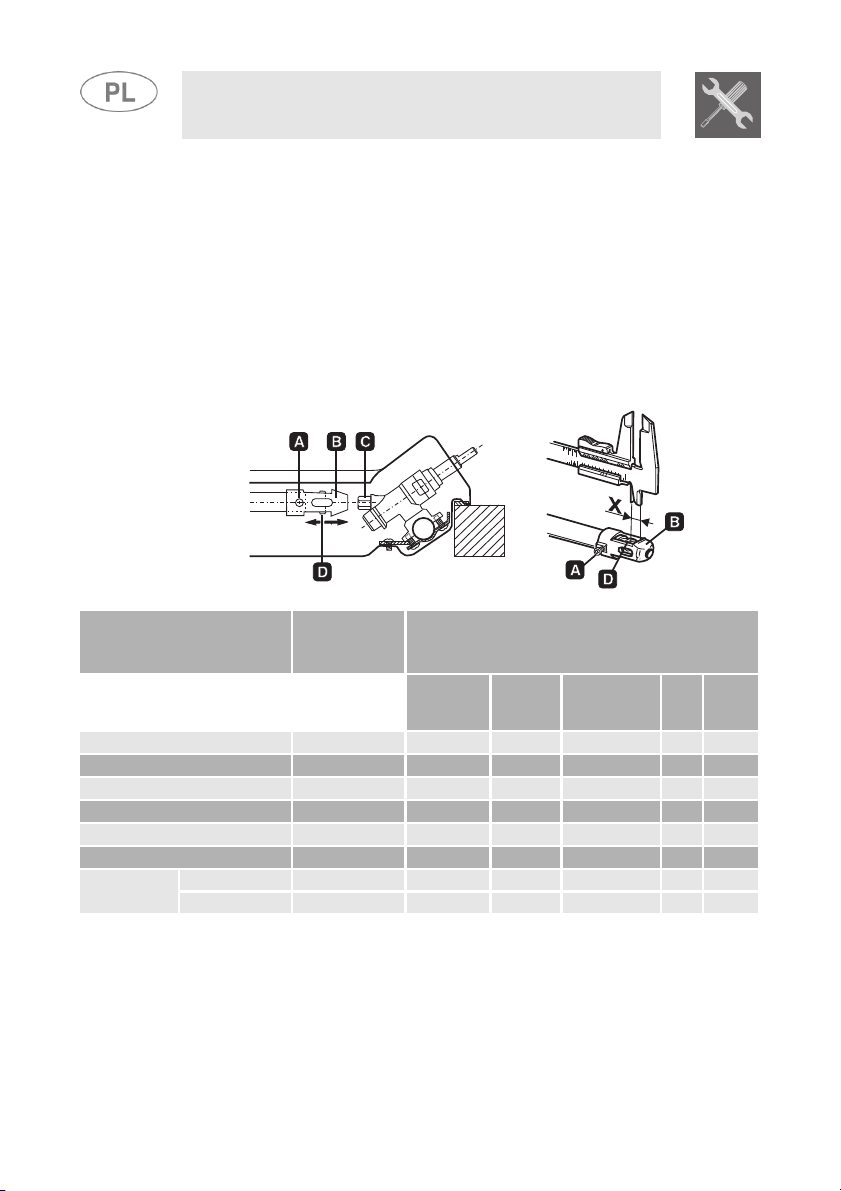

5.2 Ustawienie na gaz płynny
Poluzować śrubę
i popchnąć do końca oprawę B. Za pomocą
płaskiego klucza wyjąć dyszę C i zamontować nową, zgodną ze
wskazówkami przedstawionymi w tabelach rodzaju gazu. Moment
dokręcenia dyszy nie może przekraczać 3 Nm. Nałożyć oprawę B na
miejsce tak, aby całkowicie zakryła dyszę C. Wyregulować dopływ
powietrza przesuwając zwężkę Venturiego D, na odległość „X”
wskazaną w paragrafie „5.5 Regulacja powietrza pierwotnego” i
przymocować śrubą A. Po dokonaniu regulacji założyć plomby lakowe
lub wykonane z równoznacznego materiału.

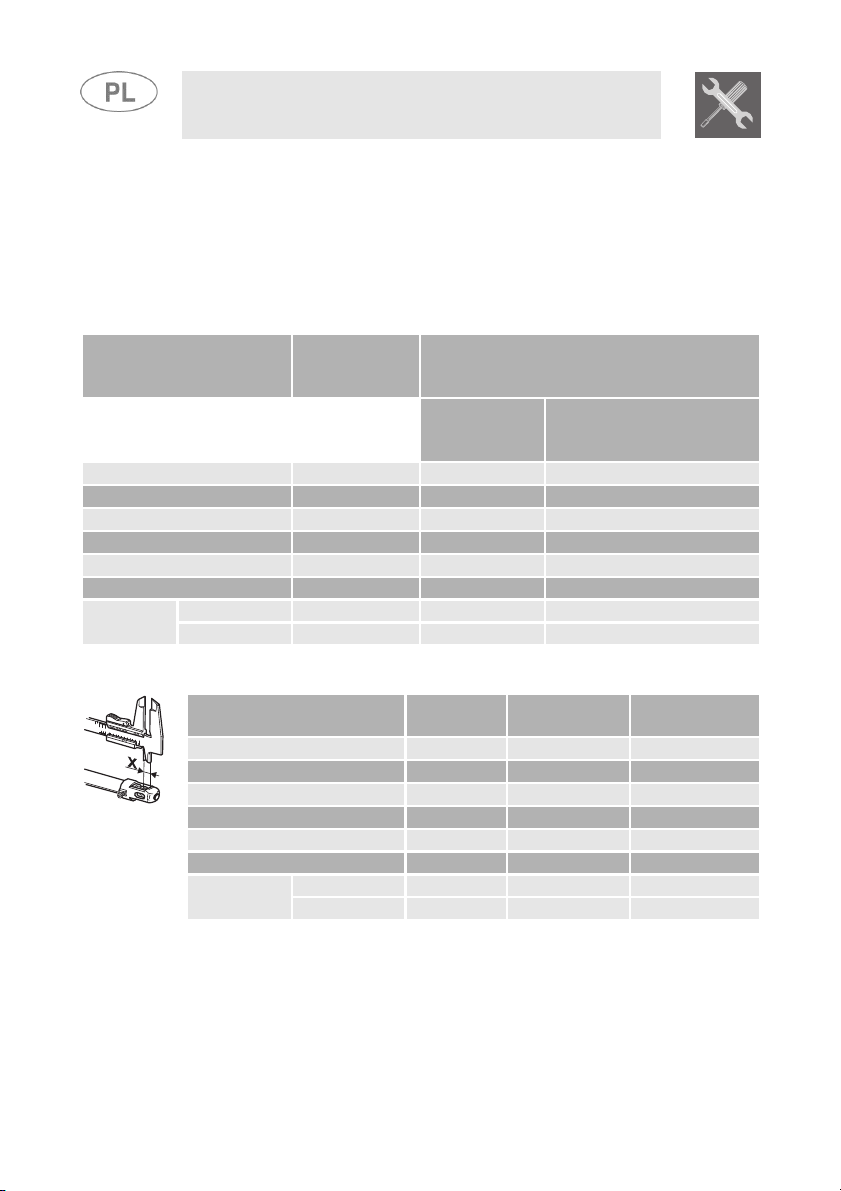

Palnik
Znamionowa
moc cieplna
Gaz płynny – G30/G31 30/37 mbar
(kW)
Średnica
1/100 mm
dyszy
By-pass
1/100
mm
Moc
ograniczona
(W)
Moc
g/h
G30
Moc
g/h
G31
Pomocniczy (1) 1.05 48 30 (1) 380 76 75
Pół-szybki (2) 1.65 62 30 (1) 380 120 118
Szybki średni (3) 2.55 76 37 (2) 650 185 182
Szybki duży (4) 3.1 85 43 750 225 222
Podłużny (7) 2 67 43 (3) 750 145 143
Ultraszybki (5) 3.3 87 55 (4) 1200 240 236
Podwójna
korona (6)
(1)= 33 w modelach bez zaworów
(2)= 40 w modelach bez zaworów
(3)= 45 w modelach bez zaworów
(4)= 65 w modelach bez zaworów
Wewnętrzna 1.15 48 30 (1) 380 84 82
Zewnętrzna 3.8 92 55 (4) 1200 276 271
12
Instrukcje dla montażysty
j
Wykonać czynności wskazane w paragrafie „5.2 Ustawienie na gaz
Palnik
Pomocniczy (1) 1.05 132 380
Pół-szybki (2) 1.65 165 380
Szybki średni (3) 2.55 210 650
Szybki duży (4) 3.1 240 750
Podłużny (7) 2 190 750
Ultraszybki (5) 3.3 250 1200
Podwójna
korona (6)
5.3 Ustawienie na gaz miejski
płynny” stosując dysze i regulując powietrze pierwotne na gaz miejski,
ak wskazano w poniższej tabeli i w paragrafie „5.5 Regulacja
powietrza pierwotnego”.
NB.: tylko urządzenia wyposażone w zawory bezpieczeństwa mogą
być stosowane na gaz miejski G110.
Znamionowa
moc cieplna
(kW)
Wewnętrzna 1.05 132 380
Zewnętrzna 3.9 290 1200
Gaz miejski G110 - 8 mbar
Średnica
dyszy
1/100 mm
Moc ograniczona
(W)
13
X
Palnik
Pomocniczy (1) 1.05 73 380
Pół-szybki (2) 1.65 92 380
Szybki średni (3) 2.55 115 650
Szybki duży (4) 3.1 126 750
Podłużny (7) 2.0 100 750
Ultraszybki (5) 3.3 130 1200
Podwójna
korona (6)
Aby określić palniki znajdujące się na płycie kuchennej skonsultować rysunki przedstawione w
paragrafie „6.3 Pozycja palników na płycie kuchennej”
5.4 Ustawienie na gaz ziemny
Płyta kuchenna została poddana próbie technicznej z gazem ziemnym
G20 (2H) pod ciśnieniem 20 mbar. Aby przywrócić ustawienie
urządzenia do funkcjonowania z takim rodzajem gazu, wykonać
czynności opisane w paragrafie „5.2 Ustawienie na gaz płynny”
wybierając dysze i regulując powietrze pierwotne na gaz ziemny, jak
wskazano w poniższej tabeli i w paragrafie „5.5 Regulacja powietrza
pierwotnego”.
Wewnętrzna 1.05 73 380
Zewnętrzna 3.9 140 1200
5.5 Regulacja powietrza pierwotnego
W odniesieniu do odległości „
Palnik
Pomocniczy (1) 1.5 1.0 0.5
Pół-szybki (2) 1.5 1.5 0.5
Szybki średni (3) 1.0 1.5 1.0
Szybki duży (4) 2.5 10.0 1.5
Podłużny (7) 2.0 2.5 1.0
Ultraszybki (5) 2.0 2.5 1.5
Podwójna
korona (6)
Instrukcje dla montażysty
Znamionowa
moc cieplna
(kW)
Wewnętrzna 3.0 6.0 1.0
Zewnętrzna 3.0 10.0 5.0
Gaz ziemny G110 - 20 mbar
Średnica
dyszy
1/100 mm
” in mm.
G20
20 mbar
30/37 mbar
Moc ograniczona
G30/G31
(W)
G110
8 mbar
14
Instrukcje dla montażysty
A
Po przeprowadzeniu wskazanych regulacji, zmontować urządzenie
Założyć komponenty na palnik i wsunąć
6 CZYNNOŚCI KOŃCOWE
wykonując czynności opisane w paragrafie „5.1 Zdjęcie płyty" w
odwrotnej kolejności.
6.1 Regulacja minimum dla gazu miejskiego i ziemnego
pokrętła na drążki kurków.
Włączyć palnik i ustawić go na pozycji
minimum. Ponownie zdjąć pokrętło i użyć
wewnętrznej lub znajdującej się wewnątrz lub z
boku drążka (w zależności od modelu) śruby
regulacyjnej, aż do uzyskania minimalnego
regularnego płomienia.
Założyć pokrętło i sprawdzić stabilność
płomienia palnika (przy szybkim przekręceniu
pokrętła na pozycję maksymalną i na
minimalną, płomień nie powinien zgasnąć).
6.2 Regulacja minimum dla gazu płynnego
by wyregulować minimum w przypadku stosowania gazu płynnego
należy całkowicie dokręcić w kierunku zgodnym z kierunkiem ruchu
wskazówek zegara, śrubę znajdującą się wewnątrz lub z boku drążka
(w zależności od modelu).
W tabeli „5.2 Ustawienie na gaz płynny” przedstawiono średnice bypass każdego palnika.
Po ustawieniu na funkcjonowanie z gazem innym niż ustawiony
fabrycznie wymienić etykietę znajdującą się na obudowie urządzenia.
Musi być zgodna z nowym rodzajem gazu. Etykiety znajdują się w
worku z dyszami.
15
Instrukcje dla montażysty
6.3 Pozycja palników na płycie kuchennej
6.4 Smarowanie kurków gazu
Z czasem, może się okazać trudne przekręcenie kurka gazu i może się
on zablokować. Należy go wyczyścić od wewnątrz i wymienić środek
smarny. Taką czynność może wykonać wyłącznie wykwalifikowany
technik.
16
Palniki
1. Pomocniczy
2. Pół-szybki
3. Szybki średni
4. Szybki duży
5. Ultraszybki potrójna korona
6. Ultraszybki podwójna korona
7. Podłużny
Instrukcje dla użytkownika
j
j
7 UŻYTKOWANIE PŁYTY KUCHENNEJ
Przed zapaleniem palników upewnić się, że korony, nakładki i kratki są
prawidłowo zamontowane. W ultraszybkim palniku wpust A musi być
wyśrodkowany ze sworzniem B. Upewnić się, że korony, nakładki i
kratki są prawidłowo zamontowane. Kratka C (gdy obecna) jest
stosowana podczas używania „wok” (chińska patelnia).
Element redukcyjny D, znajdujący się w wyposażeniu, jest stosowany
podczas używania małych naczyń.
7.1 Włączenie palników
Dzięki wskaźnikom użycie i zrozumienie elementów sterowniczych jest
prostsze: od każdego pokrętła wychodzi linia która łączy się z
odpowiadającym mu palnikiem. Pozycja ustawienia jest wskazana
wydłużoną końcówką pokrętła lub znajdującym się na nim wskaźnikiem.
(Tylko w niektórych modelach)
Palnik z podwójną koroną, zarządzany przez dwa pokrętła, jest
wskazany dwoma liniami: jedną długa odpowiadającą środkowemu
małemu palnikowi i drugą krótką odpowiadającą palnikowi
zewnętrznemu.
Palnik z podwójną koroną składa się z palnika pomocniczego i palnika
szybkiego; jest zarządzany przez dwa pokrętła umożliwiające
ednoczesne lub oddzielne użycie dwóch płomieni, w zależności od
potrzeb.
Urządzenie jest wyposażone w elektroniczny zapłon. Wystarczy
ednocześnie wcisnąć i przekręcić pokrętło w kierunku przeciwnym do
kierunku ruchu wskazówek zegara, na symbol minimalnego płomienia,
dopóki się nie zapali. W modelach z zaworami, po włączeniu
przytrzymać pokrętło przez około 2 sekundy, aby utrzymać zapalony
płomień i uaktywnić urządzenie zabezpieczające. Palnik może się
wyłączyć w momencie puszczenia pokrętła. W takim przypadku
powtórzyć czynność przytrzymując pokrętło przez dłuższą chwilę.
W modelach z zaworami, jeżeli palniki przypadkowo wyłączą się, po
około 20 sekundach przerwy zadziała urządzenie zabezpieczające,
które zablokuje dopływ gazu, nawet, gdy kurek jest otwarty.
17
A
A
Instrukcje dla użytkownika
7.2 Praktyczne porady dotyczące stosowania palników
by uzyskać lepsze osiągi palników i minimalne
zużycie gazu należy stosować naczynia o płaskim i
regularnym dnie, z pokrywką i o wymiarach
odpowiednich do palnika (patrz paragraf „7.3
Średnica naczyń”).
by uniknąć poparzeń podczas gotowania lub
uszkodzenia blatu i szklanej pokrywy (gdzie
obecna), wszystkie naczynia lub patelnie grillowe
muszą się znajdować wewnątrz obwodu płyty
kuchennej i w minimalnej odległości 3-4 cm od
pokręteł.
Nie stawiać gorących garnków i patelni na szkle pokrywy. Z powodu
wysokiej temperatury szkło może popękać
Szybki duży 14 - 26
Ultraszybki podwójna korona 12 - 28
Ultraszybki potrójna korona 22 - 28
7.3 Średnica naczyń
Palnik Ø min. i max. (w cm)
Pomocniczy 7 - 18
Pół-szybki 10 - 24
Szybki średni 12 - 24
Podłużny Specjalne naczynia owalne
7.4 Użycie patelni grillowej
Podczas używania patelni grillowej należy się zastosować do niektórych
środków ostrożności:
• zachować odległość 160 mm krawędzi patelni grillowej od bocznej
ściany
• jeżeli jeden z palników znajdujących się przy tylnej drewnianej
ściance to potrójna korona, zachować odległość 160 mm krawędzi
patelni grillowej od takiej ścianki;
• uważać, aby płomień palników nie wykraczał poza krawędzie
patelni grillowej;
• włączyć na maksymalną moc palniki znajdujące się pod patelnią
grillową na 10 minut, następnie ustawić na minimum. Nigdy nie
używać dłużej niż przez 45 minut.
18
Instrukcje dla użytkownika
A
A
8 CZYSZCZENIE I KONSERWACJA
Ważne:
DO CZYSZCZENIA PŁYTY NIE STOSOWAĆ STRUMIENIA PARY.
Do czyszczenia i konserwacji powierzchni stosować wyłącznie produkty
Przed każdą interwencją odłączyć urządzenie od zasilania
elektrycznego.
8.1 Czyszczenie
by utrzymać powierzchnię płyty kuchennej w dobrym stanie, należy ją
regularnie czyścić po każdym użyciu. Zawsze poczekać, aż wystygnie.
8.1.1 Codzienne czyszczenie płyty
niezawierające substancji ściernych, kwaśnych lub na bazie chloru.
Sposób zastosowania: nałożyć produkt na wilgotną ściereczkę i
przetrzeć powierzchnię, dokładnie wypłukać a następnie wytrzeć
miękką szmatką lub ściereczką z naturalnej skóry.
8.1.2 Plamy z żywności lub resztki
by nie uszkodzić powierzchni, nie stosować metalowych
gąbek lub ostrych skrobaków.
Używać zwyczajnych produktów, nieściernych, ewentualnie
używając drewnianych lub plastikowych narzędzi.
Dokładnie umyć wodą, a następnie wytrzeć miękką szmatką
lub ściereczką z naturalnej skóry.
19
p
p
p
Można łatwo zdjąć kratki, nakładki, korony i palniki w
8.2 Czyszczenie komponentów płyty kuchennej
UWAGA: nie myć takich komponentów w zmywarce.
Podczas normalnego stosowania płyty, kratki i nakładki ze stali
nierdzewnej czernieją na skutek wysokiej temperatury. Czyścić
takie elementy za pomocą delikatnych gąbek ściernych lub
autoryzowanego technika można dostać profesjonalne produkty
do czyszczenia i pielęgnacji urządzeń gospodarstwa domowego.
celu wyczyszczenia; umyć je w ciepłej wodzie z
nieściernym środkiem czyszczącym i usunąć wszelkie
osady. Poczekać, aż całkowicie wyschną. Wilgoć
obecna w wewnątrz otworów palników może
niekorzystnie wpłynąć na prawidłowe funkcjonowanie.
8.2.1 Świece i urządzenia zabezpieczające
Aby prawidłowo funkcjonowały, świece zapłonowe i urządzenia
zabezpieczające muszą być zawsze czyste.
Często je sprawdzać i, jeżeli koniczne, czyścić wilgotną szmatką.
8.2.2 Pokrywa
W modelach wyposażonych w pokrywę szklaną lub pokrywę wykonaną
ze stali nierdzewnej, należy ją myć letnią wodą, bez stosowania
chropowatych ścierek lub substancji ściernych. Przed otwarciem
pokrywy wytrzeć ewentualny płyn.
Nagrzana pokrywa może pęknąć: przed jej zamknięciem upewnić
się, że palniki są wyłączone i zimne.
Instrukcje dla użytkownika
odobnych produktów dostępnych na rynku. Następnie przetrzeć
owierzchnię pastą polerską, aby przywrócić połysk stali. U
20
Po wyczyszczeniu należy dokładnie wytrzeć urządzenie, ponieważ
ozostałości po środkach czyszczących i wodzie mogą niekorzystnie
wpłynąć na prawidłowe funkcjonowanie urządzenia oraz jego wygląd.
914776213/ A
Loading...
