Smeg SO6402M2B User guide

i
AVVERTENZE 3
Avvertenze generali di sicurezza 3 Per questo apparecchio 10 Scopo dell’apparecchio 10 Questo manuale d’uso 10 Responsabilità del produttore 10 Targhetta di identificazione 10 Smaltimento 10 Per risparmiare energia 11 Sorgenti luminose 11 Come leggere il manuale d’uso 11
DESCRIZIONE 12

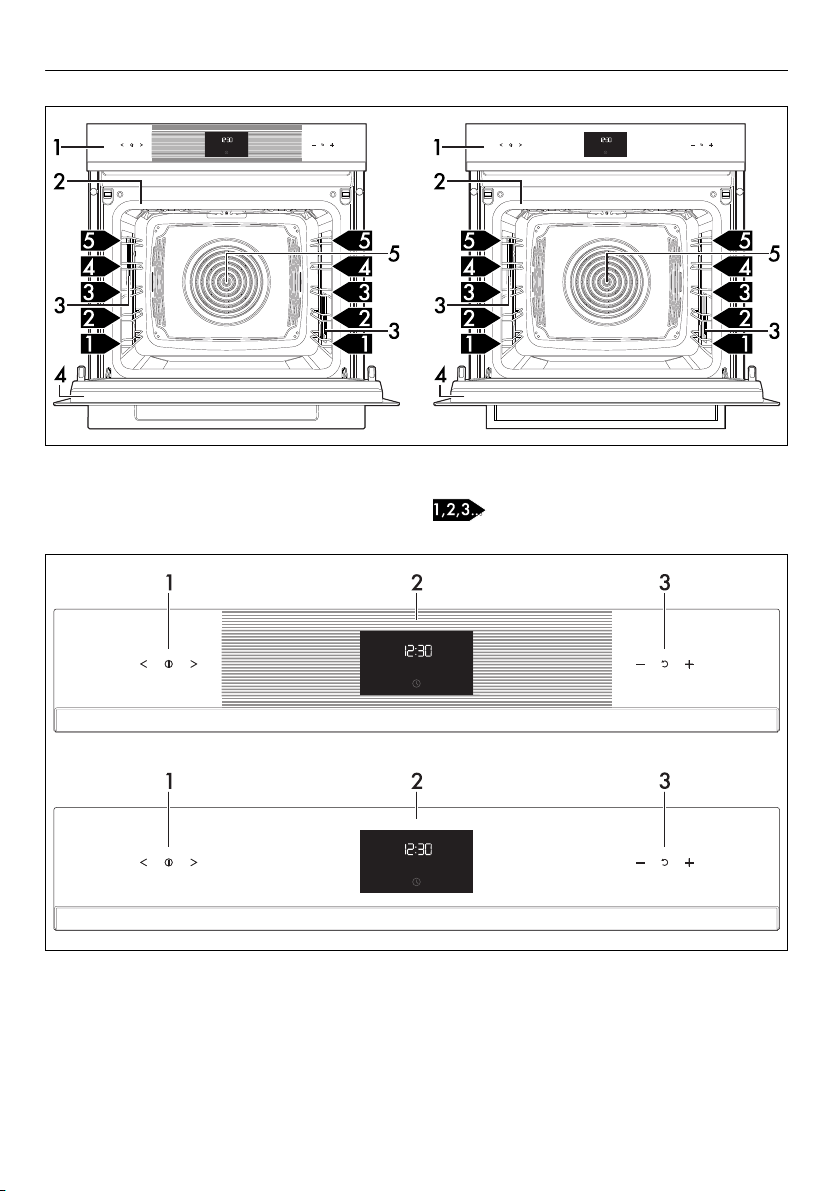

Descrizione generale 12 Pannello comandi 12 Altre parti 13 Accessori 13 Accessori opzionali (acquistabili separatamente) 14 Microonde 14
USO 14
Operazioni preliminari 14
Consigliamo di leggere attentamente questo manuale, che riporta tutte le indicazioni per mantenere inalterate le qualità estetiche e funzionali dell’apparecchio acquistato. Per ulteriori informazioni sul
prodotto: www.smeg.com
Materiali adatti alle microonde 14 Uso degli accessori 15 Programmatore digitale 16 Primo utilizzo 16 Consigli per la cottura 23 Mini guida agli accessori 25 Scopri le ricette 25 Funzioni speciali 25 Funzioni secondarie 31 Impostazioni 32 Altre impostazioni 35
PULIZIA E MANUTENZIONE 35
Pulizia dell’apparecchio 35 Pulizia del vano cottura 35 Funzioni speciali di pulizia 37 Vapor Clean (solo su alcuni modelli) 37 Manutenzione straordinaria 38
INSTALLAZIONE 39
Collegamento elettrico 39 Posizionamento 39
AVVERTENZE
IMPORTANTI ISTRUZIONI DI SICUREZZA
LEGGERE ATTENTAMENTE E CONSERVARE PER UN USO FUTURO
Avvertenze generali di sicurezza
Danni alle persone
durante l’uso.
• Proteggere le mani tramite guanti termici durante la movimentazione dei cibi
• ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto calde durante l’uso: i bambini piccoli devono essere tenuti lontani.
• ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto calde durante l’uso: non
all’interno del vano cottura.
• Non tentare mai di spegnere una fiamma/incendio con acqua: spegnere l’apparecchio e coprire la fiamma con un coperchio o con una coperta ignifuga.
• L’uso di questo apparecchio è consentito ai bambini a partire dagli 8 anni di età e alle
toccare gli elementi riscaldanti
AVVERTENZE - 391477A625/B
persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancata esperienza e conoscenza, supervisionati o istruiti da persone adulte e responsabili per la loro sicurezza.
• I bambini non devono giocare con l’apparecchio.
• Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati.
• Non permettere ai bambini inferiori di 8 anni di avvicinarsi all’apparecchio durante il funzionamento.
• Le operazioni di pulizia e manutenzione non devono essere effettuate dai bambini senza sorveglianza.
• Il processo di cottura deve essere sempre sorvegliato. Un processo di cottura a breve termine deve essere sorvegliato continuamente.
• Non lasciare l’apparecchio incustodito durante le cotture che possono liberare grassi ed oli che surriscaldandosi potrebbero infiammarsi. Prestare la massima attenzione.
• Non versare acqua direttamente sulle teglie molto calde.
• Mantenere la porta chiusa durante la cottura.
• In caso di intervento sugli alimenti o al termine della cottura, aprire la porta di 5
centimetri per alcuni secondi, far uscire il vapore, poi aprire completamente la porta.
• Non inserire oggetti metallici appuntiti (posate o utensili) nelle feritoie.
• Spegnere l’apparecchio dopo l’uso.
• NON UTILIZZARE O CONSERVARE MATERIALI INFIAMMABILI IN PROSSIMITÀ DELL'APPARECCHIO.
• NON UTILIZZARE BOMBOLETTE SPRAY IN PROSSIMITÀ DI QUESTO APPARECCHIO MENTRE È IN FUNZIONE.
• NON MODIFICARE L’APPARECCHIO.
• Far eseguire l’installazione e gli interventi di assistenza da personale qualificato nel rispetto delle norme vigenti.
• Non tentare mai di riparare l’apparecchio da soli o senza l’intervento di un tecnico qualificato.
• Non tirare mai il cavo per staccare la spina.
Per apparecchi microonde
• ATTENZIONE: Se la porta o la guarnizione della porta sono danneggiate, l’apparecchio non deve essere utilizzato fino a che non è stato riparato da personale competente.
• ATTENZIONE: È pericoloso
4 - AVVERTENZE 91477A625/B
i
per tutti, ad eccezione del personale addetto, eseguire qualsiasi operazione di manutenzione o di riparazione che implichi la rimozione di qualunque coperchio di protezione contro l’esposizione all’energia microonde.
• ATTENZIONE: I liquidi e altri cibi non devono essere scaldati in contenitori sigillati poiché potrebbero esplodere.
• Quando viene utilizzata una funzione combinata, i bambini devono utilizzare l’apparecchio solo sotto la supervisione di un adulto a causa delle elevate temperature generate.
• Mantenere sotto controllo visivo l’apparecchio durante la cottura di alimenti in contenitori di plastica o carta.
Utilizzo improprio
Pericolo di esplosione
Utilizzo improprio
Pericolo di esplosione
• Durante l’utilizzo delle microonde per scaldare o riscaldare i liquidi, può verificarsi un ritardo nel processo di ebollizione, la temperatura di ebollizione viene raggiunta senza la formazione delle usuali bollicine.
• Il ritardo del processo di ebollizione può generare un esplosione all’interno del forno o durante la fase d’estrazione del recipiente si possono verificare repentine fuoriuscite del liquido bollente.
• Per evitare questi pericoli è necessario aggiungere sempre l’asta di bollitura in dotazione (o un cucchiaio di plastica termo-resistente) nel recipiente durante la fase di riscaldamento.
• Utilizzare le microonde solamente per la preparazione di alimenti destinati al consumo. Altri tipi di applicazioni, sono severamente proibite (es. asciugare vestiti, riscaldare pantofole, spugne, panni umidi o simili, disidratare cibi), possono portare a rischio di lesioni o incendio.
• Il riscaldamento a microonde delle bevande può provocare
AVVERTENZE - 591477A625/B
un'ebollizione eruttiva ritardata, pertanto è necessario prestare attenzione quando si maneggia il contenitore.
• Pulire l’apparecchio costantemente e rimuovere eventuali residui di cibo.
• La mancata pulizia del vano cottura favorisce il deterioramento della superficie che potrebbe influire negativamente sulla durata dell'apparecchio ed eventualmente provocare una situazione pericolosa.
• Non essiccare gli alimenti tramite le microonde.
• Non utilizzare le microonde per scaldare o friggere oli.
• Non utilizzare l’apparecchio per scaldare cibi o bevande contenenti alcool.
• Non riscaldare le uova nel guscio o le uova sode intere, potrebbero esplodere anche dopo l’operazione di riscaldamento.
• Non riscaldare alimenti contenuti in confezioni alimentari.
• Non utilizzare le funzioni combinate per scaldare o bollire liquidi.
• Gli alimenti per neonati non devono essere riscaldati in contenitori chiusi. Rimuovere il coperchio o la tettarella (nel caso di biberon). Terminata la cottura, verificare sempre la
temperatura del preparato, quest’ultima non deve essere elevata. Mescolare o agitare il contenuto per rendere omogenea la temperatura fra le parti per evitare scottature.
• Prima di procedere alla cottura di alimenti con pelle o buccia dura (ad esempio: patate, mele ecc) è necessario forare la buccia.
• Non utilizzare le funzioni microonde quando il vano è vuoto.
• Utilizzare stoviglie e utensili adatti per l’uso con le microonde.
• Non utilizzare vaschette in alluminio per la cottura degli alimenti.
• Non utilizzare contenitori metallici per cuocere cibi e bevande.
• Non utilizzare stoviglie con decorazioni metalliche (finiture oro, argento).
• Ove presente, non utilizzare la teglia e/o la teglia profonda per le cotture SOLO microonde.
• In caso di presenza di fumo, spegnere o scollegare l'apparecchio dalla presa di corrente e tenere la porta chiusa per soffocare eventuali fiamme.
• Questo apparecchio è conforme alle norme e alle direttive attualmente in vigore in
6 - AVVERTENZE 91477A625/B
i
materia di sicurezza e compatibilità elettromagnetica. Si raccomanda comunque ai portatori di pacemaker di mantenere una distanza minima di 20-30 cm tra il forno a microonde in funzione ed il pacemaker. Consultare il produttore del pacemaker per maggiori informazioni.
• L’apparecchio opera nella banda ISM di 2.4 Ghz.
• Nel rispetto delle disposizioni relative alla compatibilità elettromagnetica, l’apparecchio appartiene al gruppo 2 ed alla classe B (EN
55011).
Utilizzo improprio
Rischio di danni all’apparecchio
• Durante l’utilizzo delle microonde, la pietanza (o il suo contenitore) non deve essere appoggiata sul fondo del vano cottura. Utilizzare gli accessori in dotazione inseriti nei ripiani idonei alla ricetta che si intende eseguire.
Utilizzo improprio
Rischio di danni all’apparecchio
• NON UTILIZZARE CONTENITORI/ACCESSORI (teglie, teglie in vetro ecc), APPOGGIATI DIRETTAMENTE SUL FONDO DEL VANO COTTURA.
• Se l'apparecchio è installato in un mobile deve essere azionato con l'eventuale anta del mobile aperta.
Danni all’apparecchio
• Sulle parti in vetro non utilizzare detergenti abrasivi aggressivi o corrosivi (es. prodotti in polvere, smacchiatori e spugnette metalliche), materiali ruvidi o raschietti metallici affilati, poiché possono graffiare la superficie, provocando la frantumazione del vetro. Utilizzare eventualmente utensili in legno o plastica.
• Non sedersi sull’apparecchio.
• Sulle parti in acciaio o trattate superficialmente con finiture metalliche (ad es. anodizzazioni, nichelature, cromature) non utilizzare prodotti per la pulizia contenenti cloro, ammoniaca o candeggina.

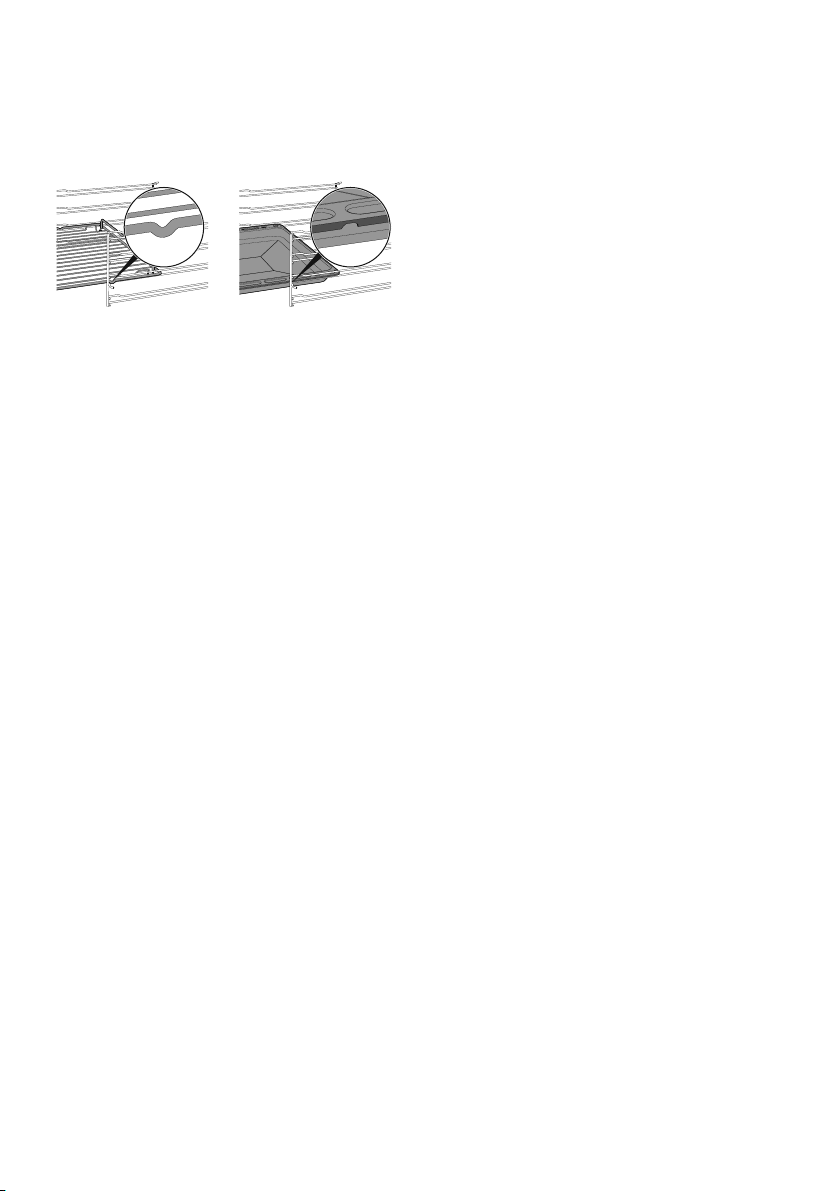

• Griglie e teglie devono essere inserite nelle guide laterali fino ad arresto completo. I blocchi
AVVERTENZE - 791477A625/B
meccanici di sicurezza che impediscono la loro estrazione devono essere rivolti verso il basso e verso il retro del vano cottura.
• Non utilizzare getti di vapore per pulire l’apparecchio.
• Non vaporizzare prodotti spray nelle vicinanze dell’apparecchio.
• Non ostruire le aperture, le fessure di ventilazione e di smaltimento del calore.
• Pericolo di incendio: non lasciare oggetti all’interno del vano cottura.
• NON USARE IN NESSUN CASO L’APPARECCHIO PER RISCALDARE L’AMBIENTE.
• Non usare stoviglie o contenitori di plastica per la cottura del cibo.
• Non introdurre nel vano cottura scatolame o contenitori chiusi.
• Rimuovere dal vano cottura tutte le teglie e le griglie non utilizzate durante la cottura.
• Non ricoprire il fondo del vano cottura tramite fogli di alluminio o fogli di stagnola.
• Non appoggiare pentole o teglie direttamente sul fondo del vano cottura.
• Se necessario, è possibile
utilizzare la griglia per teglia (in dotazione o venduta separatamente a seconda dei modelli) posizionandola sul fondo come supporto per la cottura.
• Qualora si volesse utilizzare della carta forno, posizionarla in modo che non interferisca con la circolazione di aria calda all’interno del vano cottura.
• Non utilizzare la porta aperta per appoggiare pentole o teglie direttamente sul vetro interno.
• Non usare la porta aperta come leva per posizionare l’apparecchio nel mobile.
• Non esercitare pressioni eccessive sulla porta aperta.
• Non usare la maniglia per sollevare o spostare questo apparecchio.
Per apparecchi pirolitici
• Durante la pirolisi le superfici potrebbero raggiungere temperature più elevate del solito. Tenere lontani i bambini.
• Prima di avviare la pirolisi, asportare dall’interno del vano cottura residui consistenti di cibo o traboccamenti derivanti da cotture precedenti.
• Prima di avviare la pirolisi, rimuovere tutti gli accessori all’interno del vano cottura.
• Prima di avviare la pirolisi,
8 - AVVERTENZE 91477A625/B
i
spegnere bruciatori o piastre elettriche del piano cottura eventualmente installato sopra il forno.
Installazione e manutenzione
• QUESTO APPARECCHIO
NON DEVE ESSERE INSTALLATO SU BARCHE O
SU ROULOTTE.
• L'apparecchio non deve essere installato su di un piedistallo.
• Posizionare l’apparecchio nel mobile con l’aiuto di una seconda persona.
• Per evitare possibili surriscaldamenti l'apparecchio non deve essere installato dietro ad una porta decorativa o ad un pannello.
• Far eseguire l’installazione e gli interventi di assistenza da personale qualificato nel rispetto delle norme vigenti.
• Far eseguire il collegamento elettrico a personale tecnico abilitato.
• È obbligatorio il collegamento di terra secondo le modalità previste dalle norme di sicurezza dell'impianto elettrico.
• Utilizzare cavi resistenti alla temperatura di almeno 90 °C.
• La coppia di serraggio delle viti dei conduttori di alimentazione della morsettiera dev’essere pari a 1,5-2 Nm.
• Per evitare qualsiasi pericolo,
se il cavo di alimentazione elettrica è danneggiato, contattare subito il servizio di assistenza tecnica che provvederà a sostituirlo.
• ATTENZIONE: Durante il posizionamento dell'elettrodomestico, accertarsi che il cavo di alimentazione non sia impigliato o danneggiato.
• Prima di ogni intervento sull’apparecchio (installazione, manutenzione, posizionamento o spostamento), munirsi sempre di dispositivi di protezione individuale.
• Prima di ogni intervento sull’apparecchio, disattivare l’alimentazione elettrica generale.
• Consentire lo scollegamento dell'apparecchio dopo l'installazione, tramite spina accessibile o interruttore in caso di collegamento fisso.
• Prevedere sulla linea di alimentazione un dispositivo che assicuri la disconnessione dalla rete onnipolare, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, in conformità con le regole di installazione.
• Questo apparecchio può essere utilizzato fino ad un altezza massima di 4000 metri
AVVERTENZE - 991477A625/B
sopra il livello del mare.
Per questo apparecchio
• Non appoggiarsi o sedersi sulla porta aperta.
• Controllare che non rimangano incastrati oggetti nelle porte.
• Non installare/utilizzare l’apparecchio all’aperto.
• (solo su alcuni modelli) Utilizzare solamente la sonda di temperatura fornita o raccomandata dal costruttore.
Scopo dell’apparecchio
Questo apparecchio è destinato alla cottura di alimenti in ambiente domestico. Ogni altro uso è improprio. Inoltre non può essere utilizzato:
• nella zona cucina per i dipendenti in negozi, negli uffici e in altri ambienti lavorativi.
• in fattorie/agriturismi.
• da clienti in alberghi, motel e ambienti residenziali.
• nei bed and breakfast.
Questo manuale d’uso
• Questo manuale d’uso costituisce parte integrante dell’apparecchio e deve essere conservato integro e a portata di mano dell’utente per tutto il ciclo di vita dell’apparecchio.
• Prima di usare l’apparecchio leggere attentamente questo manuale d’uso.
• Le spiegazioni in questo manuale includono immagini che descrivono ciò che compare abitualmente sul display. Occorre tenere presente, tuttavia, che l'apparecchio potrebbe disporre di una versione aggiornata del sistema, pertanto ciò che si visualizza sul display potrebbe essere
diverso da quanto mostrato nel manuale.
Responsabilità del produttore
Il costruttore declina ogni responsabilità per danni subiti da persone e cose causati da:
• uso dell’apparecchio diverso da quello previsto;
• inosservanza delle prescrizioni del manuale d’uso;
• manomissione anche di una singola parte dell’apparecchio;
• utilizzo di ricambi non originali.
Targhetta di identificazione
La targhetta di identificazione riporta i dati tecnici, il numero di matricola e la marcatura. La targhetta di identificazione non deve mai essere rimossa.
Smaltimento
Questo apparecchio, conforme alla direttiva europea WEEE (2012/19/ UE), deve essere smaltito separatamente
dagli altri rifiuti al termine del suo ciclo di vita. Questo apparecchio non contiene sostanze in
quantità tali da essere ritenute pericolose per la salute e l’ambiente, in conformità alle attuali
direttive europee.
Tensione elettrica
Pericolo di folgorazione
• Disattivare l’alimentazione elettrica generale.
• Staccare il cavo di alimentazione elettrica dall’impianto elettrico.
Per smaltire l’apparecchio:
• Tagliare il cavo di alimentazione elettrica e rimuoverlo.
• Conferire l’apparecchio agli idonei centri di raccolta differenziata dei rifiuti elettrici ed elettronici, oppure riconsegnare l’apparecchio al rivenditore al momento dell’acquisto di una apparecchiatura equivalente, in ragione di uno ad uno.
Si precisa che per l’imballaggio dell’apparecchio vengono utilizzati materiali non inquinanti e riciclabili.
• Conferire i materiali dell’imballaggio agli
10 - AVVERTENZE 91477A625/B
i
idonei centri di raccolta differenziata.
Imballi di plastica
Pericolo di soffocamento
• Non lasciare incustodito l’imballaggio o parti di esso.
• Non permettere che bambini giochino con i sacchetti di plastica dell’imballaggio.
dal servizio di assistenza tecnica.
Per risparmiare energia
• Preriscaldare l’apparecchio solamente se richiesto dalla ricetta. La fase di preriscaldamento è escludibile in tutte le funzioni (vedi capitolo “Fase di preriscaldamento”) ad esclusione delle funzione PIZZA (preriscaldamento non escludibile) ed ECO (preriscaldamento non presente).
• In tutte le funzioni (compresa la funzione ECO) evitare l’apertura della porta durante la cottura.
• Se non diversamente indicato sulla confezione, scongelare gli alimenti surgelati prima di inserirli nel vano cottura.
• In caso di molteplici cotture, si consiglia di cuocere gli alimenti uno dopo l’altro per sfruttare al meglio il vano cottura già caldo.
• Utilizzare preferibilmente stampi scuri di metallo: aiutano ad assorbire meglio il calore.
• Rimuovere dal vano cottura tutte le teglie e le griglie non utilizzate durante la cottura.
• Arrestare la cottura qualche minuto prima del tempo normalmente impiegato. La cottura proseguirà per i restanti minuti con il calore accumulatosi internamente.
• Ridurre al minimo le aperture della porta, in modo tale da evitare dispersioni di calore.
• Mantenere costantemente pulito il vano cottura.
Sorgenti luminose
• Questo apparecchio contiene sorgenti luminose non sostituibili dall’utente, la sostituzione dev’essere effettuata solamente
• Le sorgenti luminose contenute nel prodotto sono dichiarate idonee al funzionamento a temperatura ambiente ≥300°C e destinate all’uso in applicazioni ad alta temperatura come i forni.
• Questo apparecchio contiene sorgenti luminose di classe di efficienza “G”.
Come leggere il manuale d’uso
Questo manuale d’uso utilizza le seguenti convenzioni di lettura:
Avvertenza/Attenzione
Informazione/Suggerimento
AVVERTENZE - 1191477A625/B
DESCRIZIONE
Descrizione generale
1 Pannello comandi 2 Guarnizione 3 Lampada
Pannello comandi
1 Tasti touch funzioni
Tramite questi tasti touch è possibile:
• accendere/spegnere l’apparecchio;
• selezionare una funzione.
2 Programmatore digitale
Visualizza l’orario attuale, la funzione, la potenza e la temperatura di cottura selezionate
4 Porta 5 Ventola
Ripiano del telaio
e l’eventuale tempo assegnato.
3 Tasti touch temperatura
Tramite questi tasti touch è possibile impostare:
• la temperatura di cottura;
• la durata di una funzione;
• cotture programmate;
• l’orario attuale;
12 - DESCRIZIONE 91477A625/B
i
• avviare o arrestare temporaneamente una funzione.
Altre parti
Ripiani di posizionamento
L’apparecchio dispone di ripiani per il posizionamento di teglie e griglie a diverse altezze. Le altezze d’inserimento sono da intendersi dal basso verso l’alto.
Ventola di raffreddamento
La ventola provvede a raffreddare l’apparecchio ed entra in funzione durante la cottura.
Il funzionamento della ventola provoca un normale flusso d'aria che esce sopra la porta e che può continuare per un breve periodo anche dopo lo spegnimento dell’apparecchio.
Illuminazione del vano cottura
L’illuminazione interna dell’apparecchio entra in funzione:
• quando la porta viene aperta;
• quando viene premuto il tasto sul display;
• quando viene selezionata una funzione qualsiasi, ad esclusione delle funzioni
- - - (a
seconda dei modelli).
Accessori
• Su alcuni modelli non tutti gli accessori sono presenti.
• Gli accessori che possono venire a contatto con gli alimenti, sono costruiti con materiali conformi a quanto prescritto dalle leggi in vigore.
• Gli accessori originali in dotazione o opzionali possono essere richiesti presso i centri assistenza autorizzati. Utilizzare solo accessori originali del costruttore.
Asta di bollitura
Griglia
Utile per il supporto di recipienti con alimenti in cottura.
Teglia in vetro
Utile per qualsiasi tipo di cottura e per la raccolta dei grassi provenienti da alimenti appoggiati sulla griglia sovrastante. Da appoggiare sopra la griglia ribassata, è particolarmente indicata per le cotture con microonde.
Griglia per teglia
Da appoggiare sopra alla teglia in vetro, utile per la cottura di alimenti che possono sgocciolare.
Teglia profonda
Da utilizzare in un recipiente durante il riscaldamento di liquidi, necessario per evitare il ritardo del processo di ebollizione.
Utile per la raccolta dei grassi provenienti da alimenti appoggiati sulla griglia sovrastante e per la cottura di torte, pizze, dolci da forno, biscotti...
ATTENZIONE: È possibile utilizzare la teglia profonda per cotture combinate con microonde. Non utilizzarla per cotture SOLO microonde.
DESCRIZIONE - 1391477A625/B
Accessori opzionali (acquistabili separatamente)
PPR2 o STONE (Pietra refrattaria)
Accessorio ideale per la cottura di alimenti da panificazione (pizza, pane, focacce...), ma è possibile utilizzarlo anche per preparazioni più delicate come i biscotti.
BBQ (Bistecchiera teflonata per barbecue)
Accessorio dal duplice utilizzo: il lato rigato è consigliato per la grigliatura di carne (filetti, hamburger...), mente la superficie liscia può essere utilizzata per la cottura di verdure, frutta, pesce...
AIRFRY (Griglia per fritture senza olio)
Accessorio consigliato per la frittura ad aria di alimenti precedentemente impanati, precotti e/ o surgelati (patatine fritte, crocchette di patate o di carne, mozzarelline...).
Microonde
L’apparecchio è dotato di un generatore di microonde detto magnetron. Le microonde generate vengono immesse nel vano cottura uniformemente per raggiungere le pietanze e riscaldarle.
Il processo di riscaldamento avviene tramite l’attrito delle molecole contenute all’interno dei cibi (prevalentemente quelle d’acqua), con conseguente generazione di calore.
Il calore generato direttamente all’interno dei cibi permette di scongelare, riscaldare o cuocere in tempi brevi rispetto ad una cottura convenzionale.
L’utilizzo di recipienti adatti per la cottura al microonde facilita il raggiungimento delle microonde ai cibi in modo uniforme.
USO
Operazioni preliminari
Vedi Avvertenze generali di sicurezza.
• Rimuovere eventuali pellicole protettive all’esterno o all’interno dell’apparecchio e dagli accessori.
• Rimuovere eventuali etichette (ad eccezione della targhetta con i dati tecnici) da accessori e dai ripiani.
• Rimuovere e lavare tutti gli accessori dall’apparecchio (vedi capitolo “PULIZIA E MANUTENZIONE”).
Primo riscaldamento
1. Impostare una cottura di almeno un ora (vedi paragrafo “Uso del forno”).
14 - USO 91477A625/B
2. Riscaldare il vano cottura vuoto alla massima temperatura per rimuovere eventuali residui di fabbricazione.
Durante il riscaldamento dell’apparecchio
• arieggiare il locale;
• non soggiornare.
Materiali adatti alle microonde
In linea generale i materiali utilizzati per la cottura a microonde devono consentire di essere attraversati per far raggiungere le microonde agli alimenti.
Di seguito una tabella dei materiali da utilizzare e non:
MATERIALI DA UTILIZZARE:
- Vetro (rimuovere sempre i coperchi)*
• Pirofile
• Bicchieri
• Barattoli
i
- Porcellana
- Terracotta
- Plastica (se idonei alle microonde)*
• Contenitori
• Pellicole in plastica (non devono entrare in contatto con gli alimenti)
*solo se termoresistente.
MATERIALI DA NON UTILIZZARE:
- Metallo (possono generare archi o scintille)
• Fogli di alluminio
• Vassoi di alluminio
•Piatti
• Utensili in metallo
• Lacci per sacchetti da freezer
- Legno
- Bicchieri in cristallo
- Carta (pericolo di incendio)
- Contenitori in polistirolo (pericolo di
contaminazione degli alimenti)
Le stoviglie devono essere prive di decorazioni metalliche.
Non utilizzare teglie accessorie in metallo nelle funzioni microonde o microonde combinato.
Test delle stoviglie
Solo per questo test è possibile utilizzare la funzione microonde senza inserire il cibo all’interno.
Alla fine del test la stoviglia dev’essere fredda o tiepida. Nel caso in cui sia calda, è da considerarsi non adatta per la cottura al microonde.
Uso degli accessori
Griglie e teglie
Griglie e teglie devono essere inserite nelle guide laterali fino al punto di arresto.
• I blocchi meccanici di sicurezza che impediscono l’estrazione accidentale della griglia devono essere rivolti verso il basso e
verso la parte posteriore del vano cottura.
Inserire le griglie e le teglie delicatamente nel vano cottura fino al loro arresto.
Pulire le teglie prima di utilizzarle la prima volta per rimuovere eventuali residui di fabbricazione.
Griglie e teglia in vetro
Per verificare se le stoviglie sono adatte all’uso nella cottura con microonde si può effettuare un semplice test:
1. Rimuovere tutti gli accessori dal vano forno.
2. Posizionare la stoviglia da testare sulla griglia inserita nel primo ripiano.
3. Selezionare la funzione microonde al livello di potenza massimo (es 1000W).
4. Impostare una durata di cottura di 30 secondi.
5. Avviare la cottura.
Stoviglie non adatte
Rischio di danni all’apparecchio
• Interrompere immediatamente il test se si notano delle scintille o un crepitio emesso dalle stoviglie. In questo caso le stoviglie non sono adatte per la cottura al microonde.
La teglia in vetro deve essere posizionata sulla griglia ribassata.
La griglia per teglia va inserita all’interno della teglia in vetro. In questo modo è possibile raccogliere il grasso separatamente dal cibo in cottura.
USO - 1591477A625/B
Asta bollitura
Utilizzo improprio
Pericolo di esplosione/ustione
• Per evitare il pericolo di un esplosione all’interno dell’apparecchio o la repentina fuoriuscita del liquido bollente è necessario aggiungere sempre l’asta di bollitura immersa nel liquido che si sta riscaldando.
Temperatura elevata
Rischio di danni all’accessorio
• Utilizzare l’asta di bollitura solamente nelle funzioni Microonde. L’asta non dev’essere usata nelle funzioni combinate o tradizionali.
pannello comandi o premere i tasti presenti nella parte bassa del display, a seconda delle operazioni che si intendono far eseguire all’apparecchio.
Tasti touch
Il pannello comandi è dotato di tasti touch che possono essere utilizzati tramite una leggera pressione sul simbolo che si intende utilizzare.
• Con i tasti touch e è possibile selezionare la funzione desiderata e i
parametri (come tempo o temperatura, a seconda del menù selezionato) all’interno
della videata presente sul display.
Premere in modo continuo i tasti o
Durante l’utilizzo delle microonde per scaldare o riscaldare i liquidi, può verificarsi un ritardo nel processo di ebollizione, per evitare questo fenomeno è necessario inserire l’asta di bollitura in dotazione (o un cucchiaio di plastica termoresistente) nel recipiente durante la fase di riscaldamento.
Programmatore digitale
Il display mostra i parametri e i valori relativi all'operazione attualmente selezionata. Per utilizzarlo è sufficiente premere i tasti touch sul
per scorrere velocemente i
parametri che si vogliono modificare.
• Premere il tasto touch per uscire dalla funzione in corso e tornare alla schermata
orologio sul display.
• Con i tasti touch e è possibile aumentare o diminuire il valore del
parametro selezionato.
Premere in modo continuo i tasti o
per modificare velocemente il
valore del parametro selezionato.
• Premere il tasto touch per riportare il parametro selezionato al valore di default.
• Per confermare il valore desiderato premere il tasto sul display.
Primo utilizzo
Se l’ora non è impostata non è possibile accendere il forno.
Al primo utilizzo, o dopo un’interruzione prolungata di corrente, l’apparecchio presenta
sul display la dicitura e il tasto lampeggianti. Per poter iniziare qualsiasi cottura
16 - USO 91477A625/B
i
è necessario impostare l’orario attuale.
Impostazione dell’orario
Modifica dell’orario
1. Nel menù principale, tenere premuto per qualche secondo il tasto .
1. Premere il tasto .
2. Con i tasti touch e selezionare il formato orario da visualizzare (
oppure ).
Quando si seleziona la versione
sul display compaiono le
diciture (antimeridiano) oppure
(pomeridiano).
3. Premere il tasto per confermare e passare alla regolazione dell’ora.
4. Premere i tasti touch e per regolare l’ora attuale.
5. Premere il tasto per impostare l’ora attuale e passare alla selezione dei minuti.
6. Premere i tasti touch e per regolare i minuti dell’orario attuale.
7. Premere il tasto per confermare.
Potrebbe rendersi necessario modificare l’orario attuale, ad esempio a causa dell’ora legale-solare.
Per annullare l’operazione, tenere premuto per qualche secondo il tasto
sul display.
2. Procedere con la modifica dell’orario come descritto dal punto 2 del capitolo precedente.
Bassa luminosità
Dopo 2 minuti di inattività, il display mostra il tasto e l’orario attuale in bassa luminosità.
In questo modalità, i tasti touch sul pannello comandi vengono disabilitati (l’illuminazione è spenta e non vi è alcuna reazione in caso di
sfioramento).
Il display passa in modalità bassa luminosità solamente se non è presente calore all’interno del vano cottura.
Riattivazione del display
Per attivare il display e i tasti touch del pannello comandi:
• Tenere premuto per circa 1 secondo il tasto
sul display.
Il display si accende e i tasti touch sul pannello comandi si illuminano.
USO - 1791477A625/B
Cottura microonde
Penetrando direttamente nel cibo, le microonde consentono di cucinare in tempi molto brevi e con un notevole risparmio di energia. Adatte per cuocere senza grassi, sono inoltre indicate per scongelare ed anche per riscaldare i cibi, mantenendone intatti sia l’aspetto originario che la fragranza.
Durante l’utilizzo delle microonde, la pietanza (o il suo contenitore) non deve essere appoggiata sul fondo del vano cottura. Utilizzare gli accessori in dotazione inseriti nei ripiani idonei alla ricetta che si intende eseguire.
NON UTILIZZARE CONTENITORI/ ACCESSORI (teglie, teglie in vetro ecc), APPOGGIATI DIRETTAMENTE SUL FONDO DEL VANO COTTURA.
1. Aprire la porta.
2. Inserire la pietanza all’interno del vano cottura.
3. Chiudere la porta.
5. Premere i tasti touch e sul pannello comandi per modificare il valore
di potenza da 100W a 600W ad HI (ad esempio “500 watt”).
Per un riferimento sulla potenza delle microonde, vedi il paragrafo Potenze microonde.
6. Premere il tasto .
Sul display le spie e lampeggiano.
7. Premere i tasti touch e sul pannello comandi per impostare la durata
di cottura (da 5 secondi fino a 1 ora e mezzo) (ad esempio “5 minuti”).
4. Premere i tasti touch e sul pannello comandi fino a selezionare la
funzione MICROONDE .
Il tasto e la dicitura cominciano a lampeggiare.
18 - USO 91477A625/B
Premere il tasto per confermare la durata della cottura.
Premere il tasto per avviare la funzione.
8. Controllare lo stato di cottura dell’alimento tramite l’accensione della lampada interna.
Quando la porta viene aperta, la funzione in corso viene interrotta. La funzione riprende automaticamente alla chiusura della porta.
Al termine della cottura interviene un segnale acustico e sul display viene visualizzata la
dicitura .
i
9. Premere il tasto touch sul pannello comandi per uscire dalla funzione.
Potenze microonde
Di seguito sono riportate le potenze selezionabili:
Potenza (W) Utilità
100
Scongelare alimenti200 300 400 500 600 Riscaldare e cuocere alimenti
HI Riscaldare liquidi
Cottura combinata
La cottura combinata è l’insieme di una cottura tradizionale unita alle microonde. Queste funzioni sono contrassegnate dall’accensione dell’icona della funzione microonde e del simbolo di una funzione tradizionale.
1. Premere i tasti touch e sul pannello comandi fino a selezionare una
funzione combinata (ad esempio
MICROONDE + VENTILATO +
Cotture delicate
temperatura desiderata (ad esempio “200°C”).
3. Premere il tasto .
4. Premere i tasti touch e sul pannello comandi per modificare il valore
di potenza da 100W a 400W (ad esempio “300 watt”).
5. Premere il tasto per confermare la potenza delle microonde.
6. Premere il tasto .
).
Il tasto e la dicitura cominciano a lampeggiare.
2. Premere i tasti touch e sul pannello comandi per impostare la
Sul display le spie e lampeggiano.
7. Premere i tasti touch e sul pannello comandi per impostare la durata
di cottura (da 1 minuto fino a 13 ore) (ad esempio “15 minuti”).
USO - 1991477A625/B
8. Premere il tasto per confermare la durata della cottura.
5. Premere il tasto touch sul pannello comandi per uscire dalla funzione.
Elenco delle funzioni di cottura combinate
MICROONDE + VENTILATO
Il funzionamento della ventola, abbinata alla cottura tradizionale, assicura cotture omogenee anche a ricette complesse. L'azione delle microonde consente invece di cucinare in tempi rapidi la parte interna dei cibi.
9. Premere nuovamente il tasto per avviare la funzione.
Fase di preriscaldamento
La cottura è preceduta da una fase di preriscaldamento che permette all’apparecchio di raggiungere la temperatura di cottura più velocemente.
Questa fase è segnalata dall’accensione spia
e dal progressivo aumento del livello di
raggiungimento temperatura .
È possibile saltare la fase di preriscaldamento tenendo premuto per
qualche secondo il tasto .
Al termine del preriscaldamento:
• la spia si spegne;
• interviene un segnale acustico;
• la dicitura e il tasto lampeggiano ad indicare che l’alimento
può essere introdotto nel vano cottura.
Fase di cottura
1. Aprire la porta
2. Inserire la pietanza da cuocere nel vano cottura.
3. Chiudere la porta.
oppure
• Se la pietanza è già all’interno del vano cottura, premere il tasto per avviare la cottura.
4. Controllare lo stato di cottura dell’alimento tramite l’accensione della lampada interna.
Termine della cottura
Al termine della cottura interviene un segnale acustico e sul display viene visualizzata la
dicitura .
MICROONDE + TERMO-VENTILATO
Per una cottura combinata con calore ventilato che cuoce in tempi brevi il cibo grazie alla rotazione dell'aria calda e alle microonde.
MICROONDE + GRILL
L'utilizzo del grill determina una perfetta doratura della superficie dell'alimento. L'azione delle microonde consente invece di cucinare in tempi rapidi la parte interna dei cibi.
Cottura tradizionale
È possibile interrompere una cottura in qualsiasi momento tenendo premuto il
tasto touch .
1. Con i tasti touch e selezionare la funzione desiderata (ad esempio
“VENTILATO ”).
Il tasto e la dicitura sul display cominciano a lampeggiare.
20 - USO 91477A625/B
i
2 Premere i tasti touch e per
impostare la temperatura desiderata (ad esempio “200°C”).
Termine della cottura
5. Premere il tasto touch sul pannello comandi per uscire dalla funzione.
Cottura temporizzata
Per cottura temporizzata s’intende quella funzione che permette di iniziare una cottura e terminarla dopo un certo periodo impostato dall’utente.
1. Dopo aver selezionato una funzione e una temperatura di cottura, premere il tasto .
3. Premere il tasto per avviare la funzione. Quando la porta viene aperta, la
funzione in corso viene interrotta. La funzione riprende automaticamente alla chiusura della porta.
Fase di preriscaldamento
La cottura è preceduta da una fase di preriscaldamento che permette all’apparecchio di raggiungere la temperatura di cottura più velocemente.
Questa fase è segnalata dall’accensione spia
e dal progressivo aumento del livello di
raggiungimento temperatura .
È possibile saltare la fase di preriscaldamento tenendo premuto per
qualche secondo il tasto .
Al termine del preriscaldamento:
• la spia si spegne;
• interviene un segnale acustico;
• la dicitura e il tasto
lampeggiano ad indicare che l’alimento può essere introdotto nel vano cottura.
Fase di cottura
1. Aprire la porta
2. Inserire la pietanza da cuocere nel vano
cottura.
3. Chiudere la porta.
oppure
• Se la pietanza è già all’interno del vano
cottura, premere il tasto sul display per avviare la cottura.
4. Controllare lo stato di cottura dell’alimento
tramite l’accensione della lampada interna.
Sul display le spie e lampeggiano.
2. Premere i tasti touch e sul pannello comandi per impostare la durata
di cottura (da 1 minuto fino a 13 ore) (ad esempio “25 minuti”).
3. Premere il tasto sul display per confermare la durata della cottura.
Tenere in considerazione che alla durata della cottura vanno aggiunti alcuni minuti utili per il preriscaldamento del forno.
4. Premere il tasto per avviare la funzione.
Al termine del preriscaldamento:
5. Introdurre l’alimento nel vano cottura.
6. Premere il tasto per avviare la cottura.
La cottura a tempo è segnalata dal progressivo diminuire del tempo sul display numerico e dalla progressiva diminuzione della barra a segmenti
.
Al termine della cottura interviene un segnale acustico e sul display viene visualizzata la
dicitura .
7. Premere il tasto touch sul pannello comandi per uscire dalla funzione.
USO - 2191477A625/B
Per cancellare una cottura temporizzata
1. Premere per qualche secondo il tasto sul display.
2. Premere il tasto touch sul pannello comandi fino ad azzerare la durata della
cottura.
3. Premere il tasto per confermare.

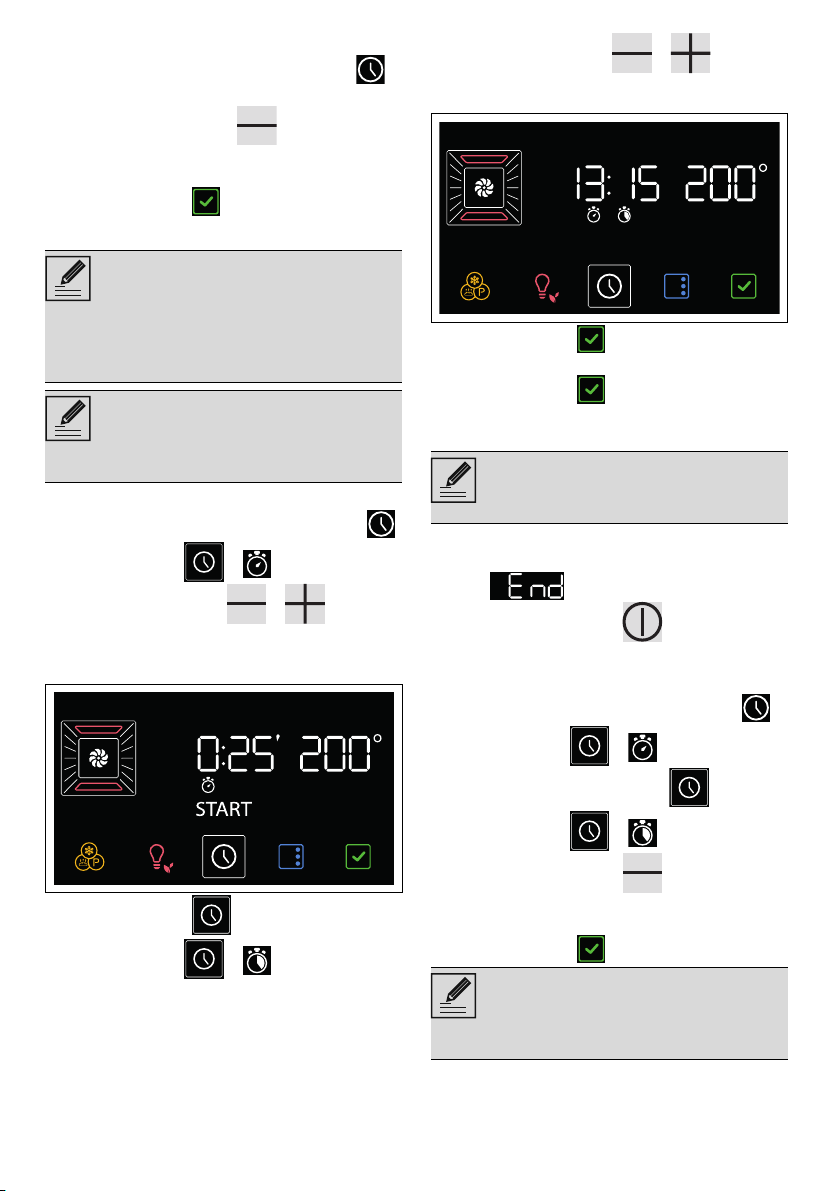

Cottura programmata
Per cottura programmata s’intende quella funzione che permette di terminare una cottura temporizzata ad un orario stabilito dall’utente, con conseguente spegnimento automatico dell’apparecchio.
Per ragioni di sicurezza, non è possibile impostare soltanto l’orario di fine cottura senza averne programmato la sua durata.
1. Dopo aver selezionato una funzione e una temperatura di cottura, premere il tasto .
Sul display le spie e lampeggiano.
2. Premere i tasti touch e sul pannello comandi per impostare la durata
di cottura (da 1 minuto fino a 13 ore) (ad esempio “25 minuti”).
4. Premere i tasti touch e per impostare l’orario di fine cottura (ad
esempio “13:15”).
5. Premere il tasto per confermare l’orario del termine di cottura.
6. Premere il tasto per avviare la funzione.
L’apparecchio rimane in attesa dell’orario di partenza programmato.
Nell’orario di fine cottura, sono già calcolati i minuti necessari per il preriscaldamento.
Al termine della cottura interviene un segnale acustico e sul display viene visualizzata la
dicitura .
7. Premere il tasto touch sul pannello comandi per uscire dalla funzione.
Per cancellare una cottura programmata
1. Premere per qualche secondo il tasto .
Sul display le spie e lampeggiano
2. Premere brevemente il tasto .
Sul display le spie e lampeggiano.
3. Premere il tasto touch sul pannello
3. Premere il tasto .
Sul display le spie e lampeggiano.
22 - USO 91477A625/B
comandi fino ad azzerare la durata della cottura.
4. Premere il tasto per confermare.
In questo modo, viene annullata solamente la cottura programmata. La cottura temporizzata inizia subito con la fase di preriscaldamento.
i
Timer contaminuti durante una cottura
Il timer contaminuti non interrompe la cottura, ma avvisa l’utente quando sono trascorsi i minuti impostati.
1. Premere il tasto .
Sul display le spie e lampeggiano.
2. Premere il tasto .
Sul display appaiono le cifre
lampeggianti.
3. Premere i tasti touch e sul pannello comandi per impostare la durata
del contaminuti (da 1 minuto fino a 13 ore).
4. Premere il tasto per confermare.
Al termine del timer contaminuti interviene un segnale acustico e sul display la spia lampeggia.
5. Premere il tasto per uscire dalla funzione.
Elenco delle funzioni di cottura tradizionali
Su alcuni modelli non tutti le funzioni sono presenti.
STATICO
Cottura tradizionale adatta alla preparazione di una pietanza per volta. Ideale per cuocere arrosti, carni grasse, pane, torte ripiene.
VENTILATO
Cottura intensa ed omogenea. Ideale per biscotti, torte e cotture su più livelli.
TERMO-VENTILATO
Il calore si distribuisce in modo rapido e uniforme. Adatta per tutte le pietanze, ideale per cuocere su più livelli senza mescolare odori e sapori.
GRILL
Consente di ottenere ottimi risultati di grigliatura e di gratinatura. Utilizzato a fine cottura conferisce una doratura uniforme alle pietanze.
e la spia
BASE
Il calore proviene solo dal basso della cavità. Ideale per torte dolci e salate, crostate e pizze.
ECO
Questa funzione è particolarmente indicata per la cottura su singolo ripiano a bassi consumi energetici. È consigliata per tutti i tipi di alimenti tranne quelli che possono generare molta umidità (ad esempio le verdure). Per ottenere il massimo risparmio energetico e ridurre i tempi, si raccomanda di infornare gli alimenti senza preriscaldare il vano cottura.
Nella funzione ECO evitare l’apertura della porta durante la cottura.
Nella funzione ECO i tempi di cottura (e di un eventuale preriscaldamento) sono più lunghi e possono dipendere dalla quantità degli alimenti inseriti nel vano cottura.
La funzione ECO è una funzione di cottura delicata ed è consigliata per cotture che non richiedono temperature superiori a 210°C; Per cotture a temperature più elevate si raccomanda di scegliere un’altra funzione.
Consigli per la cottura
Consigli generali
• Utilizzare una funzione ventilata per ottenere una cottura uniforme su più livelli.
•Aumentare le temperature non abbrevia i tempi di cottura (il cibo potrebbe risultare molto cotto all’esterno e poco cotto all’interno).
Consigli per la cottura di carni
• I tempi di cottura, variano a seconda dello spessore, della qualità del cibo e dal gusto del consumatore.
• Girare l’alimento per rosolare entrambe i lati.
• Utilizzare un termometro per carni durante la cottura di arrosti, oppure semplicemente premere con un cucchiaio sull’arrosto. Se questo risulta sodo è pronto, diversamente deve essere cotto ancora per qualche
USO - 2391477A625/B
minuto.
Consigli per le cotture con Grill
• La grigliatura di carni può essere effettuata sia a forno freddo, sia a forno preriscaldato se si desidera cambiare l’effetto della cottura.
• Nella funzione Grill ventilato (se presente), è raccomandato il preriscaldamento del vano cottura prima della grigliatura.
• Si raccomanda la disposizione del cibo al centro della griglia.
• Nella funzione Grill, si consiglia di impostare la temperatura sul valore più alto per ottimizzare la cottura.
Consigli per la cottura di dolci e biscotti
• Utilizzare preferibilmente stampi scuri di metallo: aiutano ad assorbire meglio il calore.
• La temperatura e la durata di cottura dipendono dalla qualità e dalla consistenza dell’impasto.
• Per verificare se il dolce è cotto all’interno: al termine della cottura, infilare uno stuzzicadenti nel punto più alto di esso. Se la pasta non si attacca allo stuzzicadenti, il dolce è cotto.
• Se il dolce si affloscia quando viene sfornato, nella successiva cottura diminuire la temperatura impostata di circa 10°C selezionando eventualmente un tempo maggiore di cottura.
Consigli per le cotture su due ripiani:
• Consigliamo di munirsi di 2 griglie (possono essere richieste presso i centri assistenza autorizzati).
• Per agevolare il flusso dell'aria, posizionare gli stampi/casseruole al centro delle griglie ed assicurarsi che la loro larghezza/ diametro non superi i 30 cm.
• Posizionare le griglie tenendo un livello vuoto tra una e l'altra.
• A seconda dell'alimento e dell'aumento di carico all'interno della cavità, la cottura su due livelli potrebbe richiedere qualche minuto in più di cottura rispetto ad un singolo ripiano.
• Le funzioni indicate per la cottura su due ripiani sono TERMO-VENTILATO e BASE TERMO-VENTILATA.
Consigli per scongelamento e lievitazione
• Posizionare gli alimenti congelati privi di
confezione, in un contenitore senza coperchio sul primo ripiano del vano cottura.
• Evitare la sovrapposizione degli alimenti.
• Per scongelare la carne, utilizzare una griglia riposta sul secondo livello ed una teglia posta sul primo livello. In questo modo il cibo non resta a contatto con il liquido di scongelamento.
• Le parti più delicate possono essere coperte con una pellicola di alluminio.
• Per una buona lievitazione, posizionare sul fondo del vano cottura un contenitore contenente acqua.
Per risparmiare energia
• Arrestare la cottura qualche minuto prima del tempo normalmente impiegato. La cottura proseguirà per i restanti minuti con il calore accumulatosi internamente.
• Ridurre al minimo le aperture della porta, in modo tale da evitare dispersioni di calore.
• Mantenere costantemente pulito l’apparecchio all’interno.
24 - USO 91477A625/B
i
Mini guida agli accessori
Si consiglia l'utilizzo della griglia come piano d'appoggio per stampi/casseruole da forno. In assenza della griglia per teglia, la griglia può essere utilizzata come base per le grigliature
con la teglia profonda posta in un ripiano sottostante per raccogliere i succhi.
Griglia
Teglia in vetro
Per le cotture multilivello, posizionare due griglie tenendo un livello vuoto tra una e l’altra ed
utilizzare la funzione TERMO-VENTILATO
Utilizzare la teglia in vetro posizionandola sulla griglia . È indicata per le cotture microonde e microonde combinate.
.
Griglia per
teglia
Teglia profonda
Si consiglia l'utilizzo della griglia per teglia come base per gli alimenti da grigliare. La teglia sottostante raccoglie i succhi delle grigliature.
Si consiglia l'utilizzo della teglia profonda per cotture su di un solo livello. Posizionare la teglia profonda sul ripiano centrale quando si utilizzano le funzioni ventilate.
Quando si utilizza la funzione STATICO desiderato.
Posizionare la teglia sull’ultimo ripiano con la griglia per teglia per effettuare le cotture in
funzione GRILL .
ATTENZIONE: È possibile utilizzare la teglia profonda per cotture combinate con microonde. Non utilizzarla per cotture solo microonde.
Scopri le ricette
Per consultare le ricette elaborate per varie categorie di alimenti e avere maggiori informazioni su suggerimenti di cottura, si consiglia di visitare la pagina dedicata sul sito www.smeg.com, raggiungibile tramite il QR code presente sul volantino in dotazione al prodotto.
Funzioni speciali
• Sul display premere il tasto .
Per scorrere le funzioni disponibili, premere i tasti touch e fino a
selezionare la funzione speciale desiderata.
Per uscire dalla funzione selezionata (non ancora avviata), tenere premuto il
tasto sul pannello comandi
oppure il tasto sul display.
posizionare la teglia profonda sul ripiano
SCONGELAMENTO
Questa funzione permette di scongelare gli alimenti in base ad un tempo selezionabile.
1. Dopo essere entrati nel menù delle funzioni speciali, premere i tasti touch e
sul pannello comandi fino a selezionare la
funzione .
Se la temperatura interna è superiore a quella prevista, la funzione non viene attivata e ad ogni pressione del tasto
l’apparecchio emette un avviso
acustico. Lasciare raffreddare l’apparecchio prima di attivare la funzione.
2. Aprire la porta.
3. Inserire la pietanza da scongelare all’interno del vano cottura.
Si consiglia di posizionare l’alimento da scongelare sul primo ripiano dal basso.
USO - 2591477A625/B
4. Chiudere la porta.
5. Premere il tasto per confermare.
6. Premere i tasti touch e sul pannello comandi per inserire la durata
dello scongelamento (da 1 minuto a 30 minuti) (ad esempio “15’:00”).
7. Premere il tasto per avviare la funzione.
Al termine, sul display viene visualizzata la dicitura lampeggiante ed interviene un segnale acustico.
8. Premere il tasto touch sul pannello comandi per uscire dalla funzione.
Lasciare riposare l’alimento per qualche minuto prima di estrarlo dal vano cottura.
1. Dopo essere entrati nel menù delle funzioni speciali, premere i tasti touch e
fino a selezionare la funzione .
Se la temperatura interna è superiore a quella prevista, la funzione non viene attivata e ad ogni pressione del tasto
l’apparecchio emette un avviso
acustico. Lasciare raffreddare l’apparecchio prima di attivare la funzione.
2. Aprire la porta.
3. Posizionare l’impasto da lievitare sul secondo livello.
4. Chiudere la porta.
5. Premere il tasto per confermare.
9. Qui di seguito, una tabella di riferimento con le tempistiche di scongelamento per tipologie di alimenti.
Tipologie Peso (kg) Tempo
Carne
Pane
Torta/dolce da
forno
Pesce
0,5 0h 17m 1,0 0h 30m 0,1 0h 03m 0,5 0h 09m 0,2 0h 05m 1,0 0h 13m 0,4 0h 15m 0,8 0h 23m
6. Premere i tasti touch e sul pannello comandi per modificare il valore
della temperatura (da 25°C a 40°C)
7. Premere il tasto per avviare la funzione.
8. Premere il tasto touch sul pannello comandi per uscire dalla funzione.
Per una buona lievitazione, posizionare sul fondo del vano cottura un contenitore contenente acqua.
SABBATH
L’apparecchio in questa funzione seguirà alcuni comportamenti
LIEVITAZIONE
Questa funzione è particolarmente indicata per la lievitazione degli impasti.
particolari:
• La cottura può proseguire per un tempo indefinito, non è possibile impostare nessuna durata di cottura.
• Nessun tipo di pre-riscaldamento verrà effettuato.
• La temperatura di cottura selezionabile
26 - USO 91477A625/B
i
varia fra 60-150 °C.
• Lampada forno disattivata, qualsiasi intervento come l’apertura della porta (ove presente) o l’attivazione manuale non attiva la lampada.
• Ventola interna disattivata.
• Tasti touch e indicazioni sonore disattivate.
Dopo aver attivato la funzione Sabbath non sarà possibile modificare alcun parametro. Ogni azione sui tasti touch del pannello comandi e/o sui tasti del display non produrrà alcun effetto.
1. Dopo essere entrati nel menù delle funzioni speciali, premere i tasti touch e
sul pannello comandi fino a selezionare la
1. Dopo essere entrati nel menù delle funzioni speciali, Dopo essere entrati nel menù delle
funzioni speciali, premere i tasti touch
e sul pannello comandi fino a
selezionare la funzione .
funzione .
2. Premere il tasto per confermare.
3. Premere i tasti touch e sul pannello comandi per selezionare la
temperatura desiderata (ad esempio “90°C”).
4. Premere il tasto per avviare la funzione.
Per uscire dalla funzione:
1. Premere per qualche secondo il tasto sul display.
2. Alla riattivazione del pannello comandi, premere il tasto touch per terminare la
funzione.
TURBO
Consente la rapida cottura su più ripiani senza mescolare gli aromi. Ideale per alimenti di grandi volumi o che richiedono cotture intense.
2. Premere il tasto per confermare.
3. Premere i tasti touch e sul pannello comandi per selezionare la
temperatura desiderata (da 50°C a 250°C).
4. Premere il tasto per avviare la funzione.
Come per le normali funzioni di cottura, è possibile saltare il preriscaldamento ed impostare una cottura temporizzata e programmata.
5. Al termine del preriscaldamento, aprire la porta e introdurre l’alimento da cuocere nel vano cottura.
6. Chiudere la porta.
7. Controllare lo stato di cottura dell’alimento tramite l’accensione della lampada interna.
8. Premere il tasto touch sul pannello comandi per uscire dalla funzione.
USO - 2791477A625/B
PIZZA
Funzione specifica per la cottura della pizza. Ideale non solo per pizze, ma anche per biscotti e torte.
1. Dopo essere entrati nel menù delle funzioni speciali, premere i tasti touch e
sul pannello comandi fino a selezionare la
funzione .
2. Premere il tasto per confermare.
Fare riferimento alle istruzioni ed ai consigli di utilizzo descritti nella documentazione dell’accessorio.
1. Aprire la porta.
2. Inserire l’accessorio PPR2 o STONE nel vano cottura (fare riferimento al manuale specifico dell’accessorio).
3. Chiudere la porta
4. Dopo essere entrati nel menù delle funzioni speciali, premere i tasti touch e
sul pannello comandi fino a selezionare la funzione .
5. Premere il tasto per confermare.
3. Premere il tasto per avviare la funzione.
In questa funzione non è possibile saltare la fase di preriscaldamento.
4. Al termine del preriscaldamento, aprire la porta e introdurre l’alimento da cuocere nel vano cottura.
5. Chiudere la porta.
6. Controllare lo stato di cottura dell’alimento tramite l’accensione della lampada interna.
7. Premere il tasto touch sul pannello comandi per uscire dalla funzione.

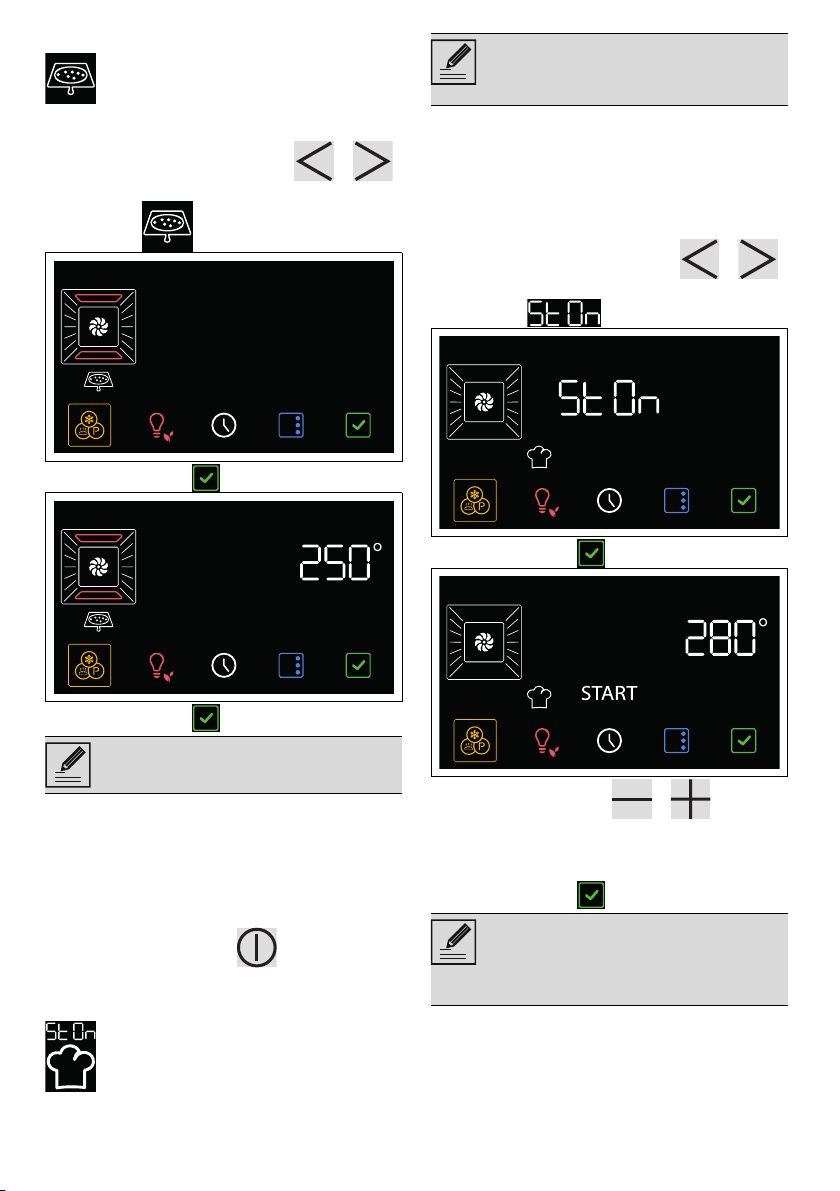

STONE
Utile per ottenere cotture su pietra. Da utilizzare con l’accessorio PPR2 o STONE venduto separatamente.
28 - USO 91477A625/B
6. Premere i tasti touch e sul pannello comandi per selezionare la
temperatura desiderata (da 50°C a 280°C).
7. Premere il tasto per avviare la funzione.
Come per le normali funzioni di cottura, è possibile saltare il preriscaldamento ed impostare una cottura temporizzata e programmata.
8. Al termine del preriscaldamento, aprire la porta ed appoggiare la pietanza da cuocere sull’accessorio.
9. Chiudere la porta.
i
10.Premere il tasto touch sul pannello comandi per uscire dalla funzione.
BBQ (Barbecue)
Utile per ottenere cotture barbecue. Da utilizzare con l’accessorio BBQ venduto separatamente.
Fare riferimento alle istruzioni ed ai consigli di utilizzo descritti nella documentazione dell’accessorio.
1. Aprire la porta.
2. Inserire l’accessorio BBQ nel vano cottura.
3. Chiudere la porta
4. Dopo essere entrati nel menù delle funzioni speciali, premere i tasti touch e
sul pannello comandi fino a selezionare la funzione .
7. Premere il tasto per avviare la funzione. Come per le normali funzioni di cottura,
è possibile saltare il preriscaldamento ed impostare una cottura temporizzata e programmata.
8. Al termine del preriscaldamento, aprire la
porta ed appoggiare la pietanza da cuocere sull’accessorio.
9. Chiudere la porta.
10.Premere il tasto touch sul pannello
comandi per uscire dalla funzione.
AIRFRY
Utile per ottenere cotture fritte senza olio. Da utilizzare con l’accessorio AIRFRY venduto separatamente.
Fare riferimento alle istruzioni ed ai consigli di utilizzo descritti nella documentazione dell’accessorio.
1. Dopo essere entrati nel menù delle funzioni
speciali, premere i tasti touch e sul pannello comandi fino a selezionare la
funzione .
5. Premere il tasto per confermare.
6. Premere i tasti touch e sul pannello comandi per selezionare la
temperatura desiderata (da 50°C a 250°C).
2. Premere il tasto per confermare.
3. Premere i tasti touch e sul pannello comandi per selezionare la
USO - 2991477A625/B
temperatura desiderata (da 50°C a 250°C).
4. Premere il tasto per avviare la funzione. Come per le normali funzioni di cottura,
è possibile saltare il preriscaldamento ed impostare una cottura temporizzata e programmata.
5. Al termine del preriscaldamento, aprire la
porta ed inserire l’accessorio AIRFRY con la pietanza da cuocere all’interno del vano cottura.
6. Chiudere la porta.
7. Premere il tasto touch sul pannello
comandi per uscire dalla funzione.
POP CORN
6. Premere il tasto per confermare.
7. Premere i tasti touch e sul pannello comandi per impostare la durata
della funzione.
8. Premere il tasto per avviare la funzione Pop Corn.
Funzione ideale per fare i pop corn con l’ausilio delle microonde.
1. Appoggiare il sacchetto di popcorn sulla teglia in vetro.
2. Aprire la porta.
3. Riporre la teglia in vetro sulla griglia inserita nel secondo ripiano a partire dal basso.
4. Chiudere la porta.
5. Dopo essere entrati nel menù delle funzioni speciali, premere i tasti touch e
sul pannello comandi fino a selezionare la funzione .
La potenza delle microonde non può essere modificata dall’utente.
Al termine della cottura interviene un segnale acustico e sul display viene visualizzata la
dicitura .
9. Premere il tasto touch sul pannello comandi per uscire dalla funzione.
SOFT
Funzione ideale per scongelare torte e dolci con l’ausilio delle microonde.
1. Mettere la pietanza da scongelare in un contenitore/recipiente di Pyrex o materiale adatto alle microonde.
2. Aprire la porta.
3. Riporre il contenitore/recipiente sulla griglia inserita nel secondo ripiano a partire dal basso.
4. Chiudere la porta.
5. Dopo essere entrati nel menù delle funzioni speciali, premere i tasti touch e
30 - USO 91477A625/B
i
sul pannello comandi fino a selezionare la funzione .
6. Premere il tasto per confermare.
7. Premere i tasti touch e sul pannello comandi per impostare la durata
della funzione (il valore di default è ideale per un panetto di burro di circa 250 grammi o per una torta surgelata di circa 700 grammi).
8. Premere il tasto per avviare la funzione Soft.
La potenza delle microonde non può essere modificata dall’utente.
Al termine della cottura interviene un segnale acustico e sul display viene visualizzata la
dicitura .
9. Premere il tasto touch sul pannello comandi per uscire dalla funzione.
MELT
Funzione ideale per sciogliere le tavolette di cioccolato con l’ausilio delle microonde.
1. Mettere il cioccolato da sciogliere in un contenitore/recipiente di Pyrex o materiale adatto alle microonde.
2. Aprire la porta.
3. Riporre il contenitore/recipiente sulla griglia inserita nel secondo ripiano a partire dal basso.
4. Chiudere la porta.
5. Dopo essere entrati nel menù delle funzioni speciali, premere i tasti touch e
sul pannello comandi fino a selezionare la funzione .
6. Premere il tasto per confermare.
7. Premere i tasti touch e sul pannello comandi per impostare la durata
della funzione (il valore di default è ideale per una barretta di cioccolato).
8. Premere il tasto per avviare la funzione Melt.
La potenza delle microonde non può essere modificata dall’utente.
Al termine, interviene un breve segnale acustico disattivabile tramite il tocco su un punto qualsiasi del display o tramite l’apertura della porta.
Funzioni secondarie
I tasti situati nella parte inferiore del display hanno alcune funzioni secondarie:
USO - 3191477A625/B
TIMER CONTAMINUTI
Il timer contaminuti avvisa solamente l’utente quando sono trascorsi i minuti impostati.
1. Nel menù principale, premere il tasto .
Sul display appaiono le cifre
lampeggianti.
2. Premere i tasti touch e sul pannello comandi per impostare la durata
del contaminuti (da 1 minuto fino a 13 ore).
3. Premere il tasto per confermare.
4. Al termine del timer contaminuti interviene un segnale acustico e sul display la spia lampeggia.
5. Premere il tasto per uscire dalla funzione.
ORARIO
1. Nel menù principale, tenere premuto per qualche secondo il tasto .
e la spia
formato orario da visualizzare ( oppure ).
Quando si seleziona la versione
sul display compaiono le
diciture (antimeridiano) oppure
(pomeridiano).
3. Premere il tasto per confermare e passare alla regolazione dell’ora.
4. Premere i tasti touch e per regolare l’ora attuale.
5. Premere il tasto per impostare l’ora attuale e passare alla selezione dei minuti.
6. Premere i tasti touch e per regolare i minuti dell’orario attuale.
7. Premere il tasto per confermare.
Per annullare l’operazione, tenere premuto per qualche secondo il tasto
.
Impostazioni
• Nel menù principale, premere il tasto .
Per uscire dal menù impostazioni, tenere premuto per qualche secondo il
tasto .
Blocco comandi (sicurezza bambini)
Questa modalità permette all’apparecchio di bloccare automaticamente i comandi dopo 2 minuti di normale funzionamento, senza alcun intervento da parte dell’utente.
1. Dopo essere entrati nel menù delle impostazioni, premere i tasti touch e
2. Premere i tasti touch e sul pannello comandi per selezionare il
32 - USO 91477A625/B
i
sul pannello comandi fino a
selezionare la funzione blocco comandi.
2. Premere i tasti touch e sul pannello comandi per attivare la funzione
blocco comandi.
3. Premere il tasto per confermare.
Nel normale funzionamento il blocco comandi è indicato dall’accensione
della spia
Nel caso in cui vengano toccati i tasti del display o del pannello comandi, sul display verrà visualizzata per due
secondi la dicitura .
2. Quando il display mostra la schermata “Loch On”, premere per qualche secondo il
tasto .
Dopo due minuti dall’ultima impostazione il blocco ritorna attivo.
Show room (solo per espositori)
Questa modalità permette all’apparecchio di disattivare gli elementi riscaldanti, ma allo stesso tempo di mantenere attivo il pannello comandi.
1. Dopo essere entrati nel menù delle impostazioni, premere i tasti touch e
sul pannello comandi fino a
selezionare la funzione show room.
2. Premere i tasti touch e sul pannello comandi per attivare la funzione
show room.
Per disinserire il blocco temporaneamente:
1. durante una cottura, premere un tasto del display.
3. Premere il tasto per confermare. La show room attiva è segnalata sul
display dalla spia accesa.
Per utilizzare normalmente l’apparecchio è necessario impostare su OFF questa funzione.
USO - 3391477A625/B
Mantenimento calore
Questa modalità permette all’apparecchio, al termine di una cottura in cui è stata impostata una durata (se questa non viene interrotta manualmente), di tenere in caldo (a basse temperature) il cibo appena cotto e di mantenerne inalterate le caratteristiche organolettiche e di fragranza ottenute durante la cottura.
1. Dopo essere entrati nel menù delle impostazioni, premere i tasti touch e
sul pannello comandi fino a
selezionare la funzione mantenimento calore.
2. Premere i tasti touch e sul pannello comandi per attivare la funzione
mantenimento calore.
1. Dopo essere entrati nel menù delle impostazioni, premere i tasti touch e
sul pannello comandi fino a
selezionare la funzione luminosità del display.
2. Premere i tasti touch e sul pannello comandi per selezionare la
luminosità desiderata, dal valore 1 (bassa luminosità) al valore 5 (alta luminosità).
3. Premere il tasto per confermare.
La funzione luminosità del display è impostata di fabbrica su alta.

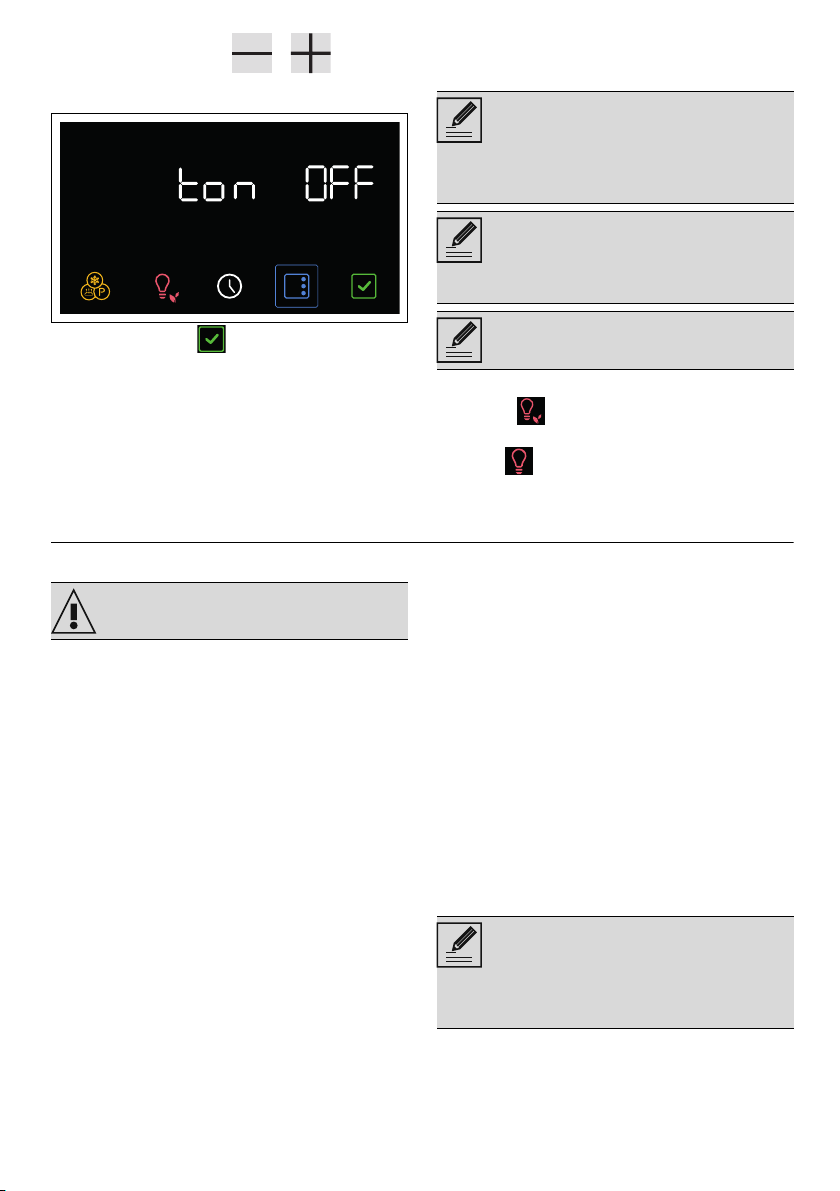

Toni
Ad ogni pressione dei simboli sul display l’apparecchio emette un suono. Tramite questa impostazione è possibile disabilitarlo.
1. Dopo essere entrati nel menù delle impostazioni, premere i tasti touch e
sul pannello comandi fino a
selezionare la funzione toni.
3. Premere il tasto per confermare. Per utilizzare normalmente
l’apparecchio è necessario impostare su OFF questa funzione.
Luminosità del display
Questa modalità permette di scegliere il livello di luminosità del display.
34 - USO 91477A625/B
i
2. Premere i tasti touch e sul pannello comandi per disabilitare il suono
associato al tocco dei simboli sul display.
Altre impostazioni
Eco light
Per un maggior risparmio energetico le lampade all’interno del vano cottura vengono disattivate automaticamente dopo circa un minuto dall’inizio della cottura o dall’apertura della porta.
Per impedire all’apparecchio che disattivi la lampada automaticamente dopo circa un minuto impostare su Off questa modalità.
3. Premere il tasto per confermare.
• Per disattivare la funzione Eco light, premere
• Per riattivare la funzione Eco light, premere il
PULIZIA E MANUTENZIONE
Pulizia dell’apparecchio
Vedi Avvertenze generali di sicurezza.
Pulizia delle superfici
Per una buona conservazione delle superfici occorre pulirle regolarmente al termine di ogni utilizzo, dopo averle lasciate raffreddare.
Pulizia ordinaria giornaliera
Usare sempre e solo prodotti specifici che non contengano abrasivi o sostanze acide a base di cloro.
Versare il prodotto su un panno umido e passare sulla superficie, risciacquare accuratamente e asciugare con uno straccio morbido o con un panno in microfibra.
Macchie di cibo o residui
Evitare nel modo più assoluto l’uso di spugne in acciaio e raschietti taglienti per non danneggiare le superfici.
Usare i normali prodotti, non abrasivi, eventualmente con l’ausilio di utensili in legno o materiale plastico. Risciacquare accuratamente e asciugare con uno straccio morbido o con un panno in microfibra.
Evitare di lasciar seccare all’interno
dell’apparecchio residui di cibo a base zuccherina (es. marmellata). perché potrebbero rovinare lo smalto all’interno dell’apparecchio.
Pulizia del vano cottura
Per una buona conservazione del vano cottura occorre pulirlo regolarmente dopo averlo lasciato raffreddare.
Evitare di lasciar seccare all’interno del vano cottura residui di cibo perché potrebbero rovinare lo smalto.
Prima di ogni pulizia estrarre tutte le parti rimovibili.
Per facilitare le operazioni di pulizia, si consiglia di smontare:
• la porta;
• i telai supporto griglie/teglie.
Asciugatura
La cottura delle pietanze genera umidità all’interno del vano cottura. Questo è un fenomeno del tutto normale che non
La funzione Eco light è impostata di fabbrica su On.
il tasto per qualche istante.
tasto per qualche istante.
In caso di utilizzo di prodotti di pulizia specifici, si consiglia di far funzionare l’apparecchio alla massima temperatura per circa 15/20 minuti, al fine di eliminare eventuali residui.
PULIZIA E MANUTENZIONE - 3591477A625/B
compromette il corretto funzionamento dell’apparecchio.
Alla fine di ogni cottura:
1. lasciar raffreddare l’apparecchio;
2. rimuovere lo sporco dal vano cottura;
3. asciugare il vano cottura con un panno morbido;
4. lasciare la porta aperta il tempo necessario affinché il vano cottura si asciughi completamente.
Rimozione dei telai supporto griglie/teglie
La rimozione dei telai supporto griglie/teglie permette un’ulteriore facilità di pulizia delle parti laterali.
A = sede anteriore B = perno posteriore
In alcuni modelli, il perno posteriore B può essere smontato e rimontato come la sede anteriore A.
Per rimuovere i telai supporto griglie/teglie:
1. Svitare il perno di fissaggio anteriore situato sulla parete laterale vicino all’apertura del vano cottura (è possibile aiutarsi con un utensile, ad esempio una moneta).
2. Tirare con attenzione il telaio verso il centro del vano cottura in modo da sganciarlo dalla sede anteriore A.
3. Sfilare il telaio dal perno posteriore B situato in fondo alla parete laterale.
4. Ripetere l’operazione per il telaio posto sull’altra parete laterale.
Per rimontare i telai supporto griglie/teglie:
1. Infilare la parte posteriore del telaio nella sede sotto al perno B situato in fondo alla parete laterale.
36 - PULIZIA E MANUTENZIONE 91477A625/B
i
2. Riposizionare la parte anteriore del telaio nella sede A sulla parete laterale vicino all’apertura del vano cottura.
3. Avvitare il perno di fissaggio anteriore (è possibile aiutarsi con un utensile, ad esempio una moneta).
4. Ripetere l’operazione per il telaio posto sull’altra parete laterale.
Funzioni speciali di pulizia
• Dalla posizione 0, ruotare la manopola funzioni a sinistra di una posizione. Il tasto
lampeggia.
Vapor Clean (solo su alcuni modelli)
Vedi Avvertenze generali di sicurezza.
La funzione Vapor Clean è un procedimento di pulizia assistita che facilita la rimozione della sporcizia. Grazie a questo procedimento è possibile pulire l’interno del forno con estrema facilità. I residui di sporco vengono ammorbiditi dal calore e dal vapore acqueo facilitando la loro successiva rimozione.
Operazioni preliminari
Prima di avviare il Vapor Clean:
• Rimuovere tutti gli accessori all’interno del vano cottura.
• Se presente, rimuovere la sonda di temperatura.
• Se presenti, rimuovere i pannelli autopulenti.
• Versare circa 120cc di acqua sul fondo del vano cottura. Prestare attenzione a non fuoriuscire dall’incavo.
• Mediante un nebulizzatore a spruzzo, nebulizzare una soluzione di acqua e detersivo per i piatti all’interno del vano cottura. Dirigere lo spruzzo verso le pareti laterali, verso l’alto, il basso e verso il
deflettore.
Si consiglia di effettuare al massimo 20 nebulizzazioni.
Non spruzzare sul deflettore se questo è rivestito di materiale autopulente.
•Chiudere la porta.
• Durante il ciclo di pulizia assistita lavare separatamente i pannelli autopulenti (se presenti) precedentemente rimossi con acqua tiepida e poco detersivo.
Impostazione della Vapor Clean
Se la temperatura interna è superiore a quella prevista, la funzione non viene attivata e ad ogni pressione del tasto
l’apparecchio emette un avviso
acustico. Lasciare raffreddare l’apparecchio prima di attivare la funzione.
PULIZIA E MANUTENZIONE - 3791477A625/B
1. Dopo essere entrati nel menù delle funzioni speciali, premere i tasti touch e
sul pannello comandi fino a selezionare la
funzione .
2. Premere il tasto per confermare.
3. Premere il tasto per avviare la funzione.
I parametri di durata e temperatura non sono modificabili da parte dell’utente.
Al termine, sul display viene visualizzata la dicitura lampeggiante ed interviene un segnale acustico.
4. Premere il tasto touch sul pannello comandi per uscire dalla funzione.
Vapor Clean programmata
L’ora di inizio della funzione Vapor Clean può essere programmata come le altre funzioni di cottura.
1. Dopo aver selezionato la funzione Vapor Clean, premere il tasto .
3. Premere il tasto per confermare. L’apparecchio resta in attesa di raggiungere
l’ora di partenza impostata per avviare la funzione Vapor Clean.
Termine della Vapor Clean
1. Premere il tasto touch sul pannello comandi per uscire dalla funzione.
2. Aprire la porta e agire sullo sporco meno ostinato con un panno in microfibra.
3. Sulle incrostazioni più resistenti utilizzare una spugna antigraffio con filamenti in ottone.
4. In caso di residui di grasso, è possibile utilizzare prodotti specifici per la pulizia dei forni.
5. Rimuovere l’acqua residua all’interno del vano cottura.
6. Se presenti, riposizionare i pannelli autopulenti ed i telai supporto griglie/teglie.
Per una maggiore igiene e per evitare che gli alimenti acquisiscano odori sgradevoli:
• si consiglia di effettuare un asciugatura del vano cottura mediante una funzione ventilata a 160°C per circa 10 minuti.
• In caso di presenza dei pannelli autopulenti, si consiglia di effettuare un asciugatura del vano cottura con contemporaneo ciclo di
catalisi.
Si consiglia l’uso di guanti in gomma durante queste operazioni.
Per facilitare la pulizia manuale delle parti più difficili da raggiungere, si consiglia di rimuovere la porta.
Manutenzione straordinaria
Consigli per la manutenzione della guarnizione
La guarnizione deve essere morbida ed elastica.
• Per mantenere pulita la guarnizione utilizzare una spugna non abrasiva e lavare con acqua tiepida.
Sul display le spie e lampeggiano.
2. premere i tasti touch e sul pannello comandi per impostare l’orario di
fine funzione.
38 - PULIZIA E MANUTENZIONE 91477A625/B
i
INSTALLAZIONE
Collegamento elettrico
Vedi Avvertenze generali di sicurezza.
Informazioni generali
Controllare che le caratteristiche della rete elettrica siano adatte ai dati riportati sulla targhetta.
La targhetta di identificazione, con i dati tecnici, il numero di matricola e la marcatura è visibilmente posizionata sull’apparecchio.
La targhetta non deve mai essere rimossa. Provvedere al collegamento di terra con un
cavo più lungo degli altri di almeno 20 mm. L’apparecchio può funzionare nei seguenti
modi:
220-240 V~
Cavo tripolare 3 x 1,5 mm².
I valori indicati si riferiscono alla sezione del conduttore interno.
I cavi di alimentazione sono dimensionati tenendo in considerazione il fattore di contemporaneità (in conformità alla norma EN 60335-2-6).
Evitare l’utilizzo di riduzioni, adattatori o derivatori in quanto potrebbero provocare riscaldamenti o bruciature.
Sostituzione del cavo
Tensione elettrica
Pericolo di folgorazione
• Disattivare l’alimentazione elettrica generale.
1. Svitare le viti del carter del retro e rimuovere il carter per accedere alla morsettiera.
2. Sostituire il cavo.
3. Assicurarsi che i cavi (forno o eventuale piano cottura) seguano il percorso ottimale, in modo tale da evitare qualsiasi contatto con l’apparecchio.
Posizionamento
Vedi Avvertenze generali di sicurezza.
Posizione del cavo di alimentazione
Collegamento fisso
Prevedere sulla linea di alimentazione un dispositivo che assicuri la disconnessione dalla rete onnipolare, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, in conformità con le regole di installazione.
Per il mercato Australiano/Neo Zelandese:
La disconnessione incorporata nel collegamento fisso deve essere conforme alle normative AS/NZS 3000.
Collegamento con spina e presa
Controllare che spina e presa siano dello stesso tipo.
Guarnizione frontalino
Incollare la guarnizione in dotazione sulla parte posteriore del frontalino per evitare eventuali
INSTALLAZIONE - 3991477A625/B
infiltrazioni di acqua o altri liquidi.
Boccole di fissaggio
1. Togliere i tappi boccola inseriti sulla facciata dell’apparecchio.
2. Posizionare l’apparecchio nell’incasso.
3. Fissare l’apparecchio al mobile con le viti.
4. Coprire le boccole con i tappi precedentemente rimossi.
Ingombri dell’apparecchio (mm)
40 - INSTALLAZIONE 91477A625/B
i
Incasso a colonna (mm)
*Assicurarsi che nella parte superiore/
posteriore il mobile abbia una apertura di circa 35-40 mm di profondità.
INSTALLAZIONE - 4191477A625/B
A min. 603 mm B 560 - 568 mm
C 583 - 585 mm
D 9 - 11 mm
Emin. 5 mm
F 121 - 1105 mm G min. 560 mm H min. 594 mm
co
Ritaglio per il cavo alimentazione (min. 6 cm
jb Scatola delle connessioni elettriche
Incasso sotto piani di lavoro (mm)
Se si intende incassare l’apparecchio sotto ad un piano di lavoro, dovrà essere installata una barra di legno per garantire l’utilizzo della guarnizione adesiva incollata sulla parte posteriore del frontalino al fine di evitare eventuali infiltrazioni di acqua o altri liquidi.
2
)
*Assicurarsi che nella parte inferiore/
posteriore il mobile abbia una apertura di circa 60 mm di profondità.
42 - INSTALLAZIONE 91477A625/B
i
A min. 603 mm B 560 - 568 mm C 583 - 585 mm D 9 - 11 mm Emin. 5 mm
F 121 - 1105 mm G min. 560 mm H min. 594 mm
co
Ritaglio per il cavo alimentazione (min. 6 cm
jb Scatola delle connessioni elettriche
wb Barra di legno (raccomandata)
2
)
INSTALLAZIONE - 4391477A625/B
