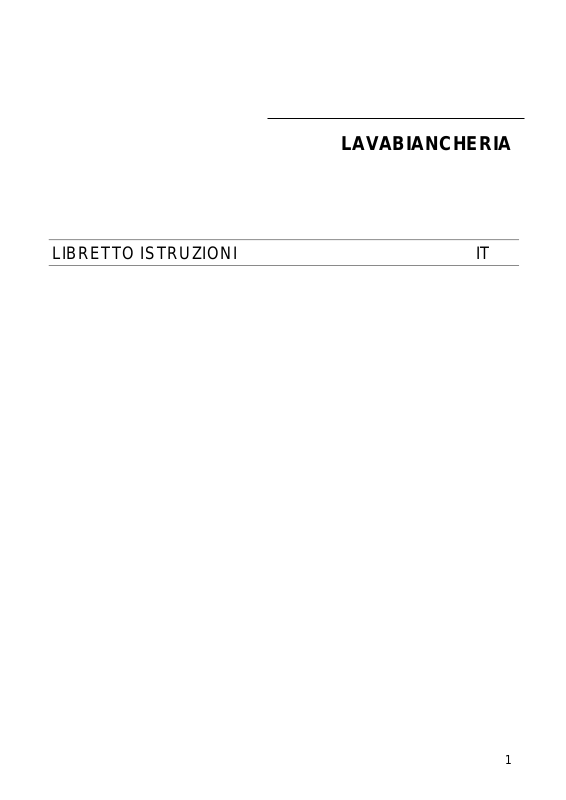

LAVABIANCHERIA
LIBRETTO ISTRUZIONI IT
1
Page 2
I
Indice
1. Il nuovo sistema di lavaggio
2. Avvertenze per la sicurezza e l’uso
3. Istruzioni per l’installazione
4. Descrizione comandi
5. Utilizzazione della macchina
6. Pulizia e manutenzione
7. Avvertenze in caso di anomalie e malfunzionamento
8. Simboli pannello comandi
3
4
6
9
13
18
20
22
Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di
apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).
Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il
territorio dell’Unione Europea.
2
Page 3
I
1. IL NUOVO SISTEMA DI LAVAGGIO
Questa nuova lavatrice è il risultato di lunghi anni di ricerche.
Elevati requisiti qualitativi sia nella progettazione che nella produzione le garantiscono una lunga durata.
La sua concezione soddisfa tutte le attuali e future esigenze di un moderno trattamento della biancheria.
L’uso contenuto di acqua, energia e detersivo concorrono alla tutela
dell’ambiente ed assicurano la massima economicità di funzionamento della
lavatrice.
Il consumo dell’acqua e dell’energia è stato ridotto in tutti i programmi.
Per ottenere ciò questa lavatrice utilizza uno speciale sistema di lavaggio, che è ef-
ficace in tutti i programmi e per tutti i tessuti.
Il cestello è stato realizzato con tre palette esterne che tengono l’acqua continuamente in circolazione e consentono in tal modo di ottenere con meno acqua un lavaggio
intenso ed uniforme.
Grazie a questo la biancheria viene lavata e trattata molto delicatamente.
Il nuovo sistema di lavaggio è cosi efficace che la biancheria normalmente
sporca può essere lavata sempre con un programma senza prelavaggio.
In tal modo vengono ridotti anche i tempi del bucato.
Un prelavaggio è consigliabile solo in caso di biancheria molto sporca.
Si raccomanda di leggere attentamente le istruzioni d’uso per poter sfruttare pienamente tutte le possibilità e tutti i vantaggi offerti da questa lavatrice.
Avvertenza!
Vi consigliamo di leggere attentamente tutte le istruzioni contenute in questo manuale per conoscere le condizioni più idonee per un corretto e sicuro utilizzo
dell’apparecchio.
I singoli paragrafi sono proposti in modo da giungere passo dopo passo a conoscere tutte le funzionalità dell’apparecchio, i testi sono facilmente comprensibili e corredati da immagini dettagliate.
Questo manuale di facile consultazione, vi consentirà di soddisfare tutte le domande che potranno sorgervi in merito all’utilizzo della vostra nuova lavabiancheria.
E’ molto importante che questo libretto istruzioni venga conservato con
l’apparecchiatura per consultazioni future.
In caso di vendita o di trasferimento accertarsi che il libretto accompagni sempre la
macchina, per permettere di informarsi sul funzionamento .
3
Page 4
I
2. AVVERTENZE PER LA SICUREZZA E L’USO
Avvertenza!
Questi avvertimenti vengono forniti per ragioni di sicurezza .
Devono essere letti attentamente prima dell’installazione e prima dell’uso.
Questo Libretto Istruzioni costituisce parte integrante dell’apparecchio: occorre conservarlo sempre integro unitamente all’apparecchio. Prima dell’utilizzo consigliamo un’attenta lettura di tutte le indicazioni
contenute in questo manuale. L’installazione dovrà essere eseguita da personale qualificato e nel rispetto delle norme vigenti. Questo apparecchio è previsto per un impiego di tipo domestico, ed è conforme alle Direttive 72/23 CEE, 89/336 CEE (incluse le Direttive 92/31 CEE e 93/68 CEE), attualmente
in vigore. L’apparecchio è costruito per la seguente funzione: lavaggio di biancheria o tessuti dichiarati
idonei dal produttore al trattamento in macchina nell’apposita targhetta. Ogni altro uso va considerato
improprio. Il costruttore declina ogni responsabilità per utilizzi diversi da quelli indicati.
La targhetta di identificazione, con i dati tecnici, il numero di matricola e la marcatura è visibilmente
posizionata nella parte in vista dopo l’apertura del portello oblò. La targhetta di identificazione non
deve mai essere rimossa.
Non lasciare i residui dell’imballo incustoditi nell’ambiente domestico. Separare i vari materiali di scarto
provenienti dall’imballo e consegnarli al più vicino centro di raccolta differenziata.
I lavori elettrici ed idraulici necessari per l’installazione dell’apparecchi devono essere eseguiti
solo da personale qualificato.
E’ obbligatorio il collegamento di terra secondo le modalità previste dalle norme di sicurezza degli impianti elettrici. Il costruttore declina ogni responsabilità per eventuali danni a persone o cose de-
rivanti dal mancato collegamento o collegamento difettoso della linea di terra.
Nel caso in cui l’apparecchio non venisse allacciato tramite una spina, occorre prevedere un dispositivo di separazione onnipolare con l’apertura per contatto di almeno 3mm.
La spina da collegare al cavo di alimentazione e la relativa presa dovranno essere dello stesso tipo ed
in conformità alle norme in vigore. Verificare che i valori di tensione e frequenza di rete corrispondano
a quelli riportati sulla targhetta di identificazione. Evitare l’uso di adattatori o derivatori. Non staccare
mai la spina tirando il cavo di alimentazione.
La macchina è staccata dalla rete di alimentazione elettrica solo se la spina è estratta dalla presa oppure se è stato disinserito l’interruttore generale dell’impianto elettrico.
re accessibile dopo l’installazione.
L’apparecchio deve essere installato utilizzando nuovi assiemi di tubi flessibili (presenti a corredo
dell’apparecchio). I vecchi assiemi di tubi flessibili, non dovrebbero essere riutilizzati.
Fare attenzione che l’apparecchiatura non appoggi sul cavo di alimentazione elettrica.
Prima dell’uso assicurarsi che il gruppo vasca sia stato sbloccato (vedere le istruzioni).
Se il gruppo vasca non è stato sbloccato, durante la centrifuga può causare danni alla lavatrice e ai
mobili o alle apparecchiature vicine.
La lavatrice non deve essere assolutamente utilizzata sui veicoli, a bordo di navi o di aerei, o in ambienti che presentano condizioni particolari come, per esempio, atmosfere esplosive o corrosive (polveri, vapori e gas) o liquidi esplosivi e/o corrosivi.
Non posizionare la lavatrice in ambienti esposti al gelo. Tubi gelati possono scoppiare sotto pressione.
Assicurarsi che il tubo di scarico, agganciato al lavandino, sia saldamente bloccato e non possa
muoversi.
Se non è bloccato, la forza repulsiva dell’acqua potrebbe spostarlo dal lavandino con pericolo di alla-
gamento.
Agganciando il tubo ad un lavandino controllare inoltre che l’acqua defluisca rapidamente dallo
stesso per evitare pericoli di trabocco dal lavandino.
Non sovraccaricare la macchina.
In nessun caso impiegare per la lavatrice detergenti contenenti solventi o prodotti chimici, per il lavag-
gio.
La spina deve esse-
4
Page 5
I
5
Potrebbero danneggiare la macchina e formare vapori velenosi.
Questi potrebbero inoltre incendiarsi ed esplodere.
Indumenti inzuppati di prodotti petroliferi non devono essere lavati in macchina. Verificare che non siano presenti nei capi apparecchi infiammabili prima del lavaggio (esempio: accendini, fiammiferi, ecc.)
Se vengono usati fluidi volatili per la pulitura, accertarsi che le sostanze siano state tolte
dall’indumento prima di introdurlo nella macchina.
Prima di introdurre gli indumenti per il lavaggio, assicurarsi che le tasche siano vuote, i bottoni ben biffati e le cerniere chiuse.
Evitare di lavare indumenti sfilacciati o strappati.
Lavando con temperature elevate il vetro dell’oblò si riscalderà molto.
Prima di aprire l’oblò, controllare che l’acqua sia stata completamente scaricata.
Se c’è dell’acqua aprire l’oblò solo dopo averla fatta scaricare. Nel dubbio, leggere il libretto istruzioni.
L’acqua nella macchina non è potabile!
Ingerire detersivi per lavatrici può causare lesioni in bocca ed in gola.
Prima di togliere la biancheria dalla lavatrice assicurarsi che il cestello sia fermo.
Al termine di ogni utilizzo, spegnere la macchina per evitare dispersione di energia elettrica.
Lasciare l’oblò socchiuso fra un lavaggio e l’altro allo scopo di mantenere la guarnizione in buone con-
dizioni.
Periodo di sosta prolungata.
Dovendo lasciare la macchina inattiva per lungo tempo è consigliabile:staccare i collegamenti elettrici
ed idraulici e lasciare l’oblò socchiuso per evitare il ristagno dei cattivi odori.
In caso di funzionamento anomalo non cercare mai di riparare la macchina da soli. Disinserire la
macchina dalla rete elettrica e chiudere il rubinetto dell’acqua. Contattare quindi un tecnico qualificato.
Le riparazioni devono essere eseguite solo da personale qualificato.
Riparazioni non eseguite da personale qualificato possono causare pericoli per l’utente.
L’apparecchio dismesso deve essere reso inutilizzabile: si abbia cura di rendere inservibile la
vecchia chiusura oblò (si eviterà cosi che i bambini, durante i loro gioco, possano chiudersi
dentro ed essere in pericolo di vita) e tagliare il cavo di alimentazione elettrica dopo aver staccato la spina dalla presa di corrente.
L’apparecchio dovrà poi essere consegnato ad un centro di raccolta differenziata.
L’apparecchio è destinato all’uso da parte di persone adulte.
Non permettere ai bambini di manomettere i comandi o di giocare con la lavatrice.
Non tenere i bambini nelle vicinanze durante lo svolgimento del programma.
Tenere quindi lontano i bambini dalla lavatrice.
I cuccioli di animali o i bambini piccoli potrebbero introdursi all’interno della lavatrice .
Controllare sempre l’interno del cesto prima dell’uso ed evitare che i bambini giochino con
l’apparecchiatura.
I materiali componenti l’imballo (sacchetti di plastica, polistirolo, profilati metallici, ecc.) non devono essere lasciati alla portata dei bambini.
Tenere lontano i bambini dalla macchina con sportello oblò aperto oppure con cassetto detersivo aperto; nell’apparecchio potrebbero esservi residui di detersivo che possono causare danni irreparabili agli
occhi, alla bocca ed alla gola, provocando anche la morte per soffocamento.
Importante!
L’uso di questa apparecchiatura è facile.
Tuttavia per ottenere i migliori risultati, è importante leggere attentamente questo libretto e eseguire
tutte le istruzioni prima di metterle in funzione.
Il libretto fornisce le indicazioni corrette sull’installazione, l’uso e la manutenzione oltre a dare utili consigli.
Il costruttore declina ogni responsabilità per danni subiti da persone e cose, causati
dall’inosservanza delle suddette prescrizioni o derivanti dalla manomissione anche di una
singola parte dell’apparecchio e dall’utilizzo di ricambi non originali.
Page 6
I
6
3. ISTRUZIONI PER L’INSTALLAZIONE
Importante!
L’apparecchio deve essere installato da un tecnico specializzato secondo le norme in vigore.
La lavatrice ha un peso notevole. Prudenza nel sollevarla.

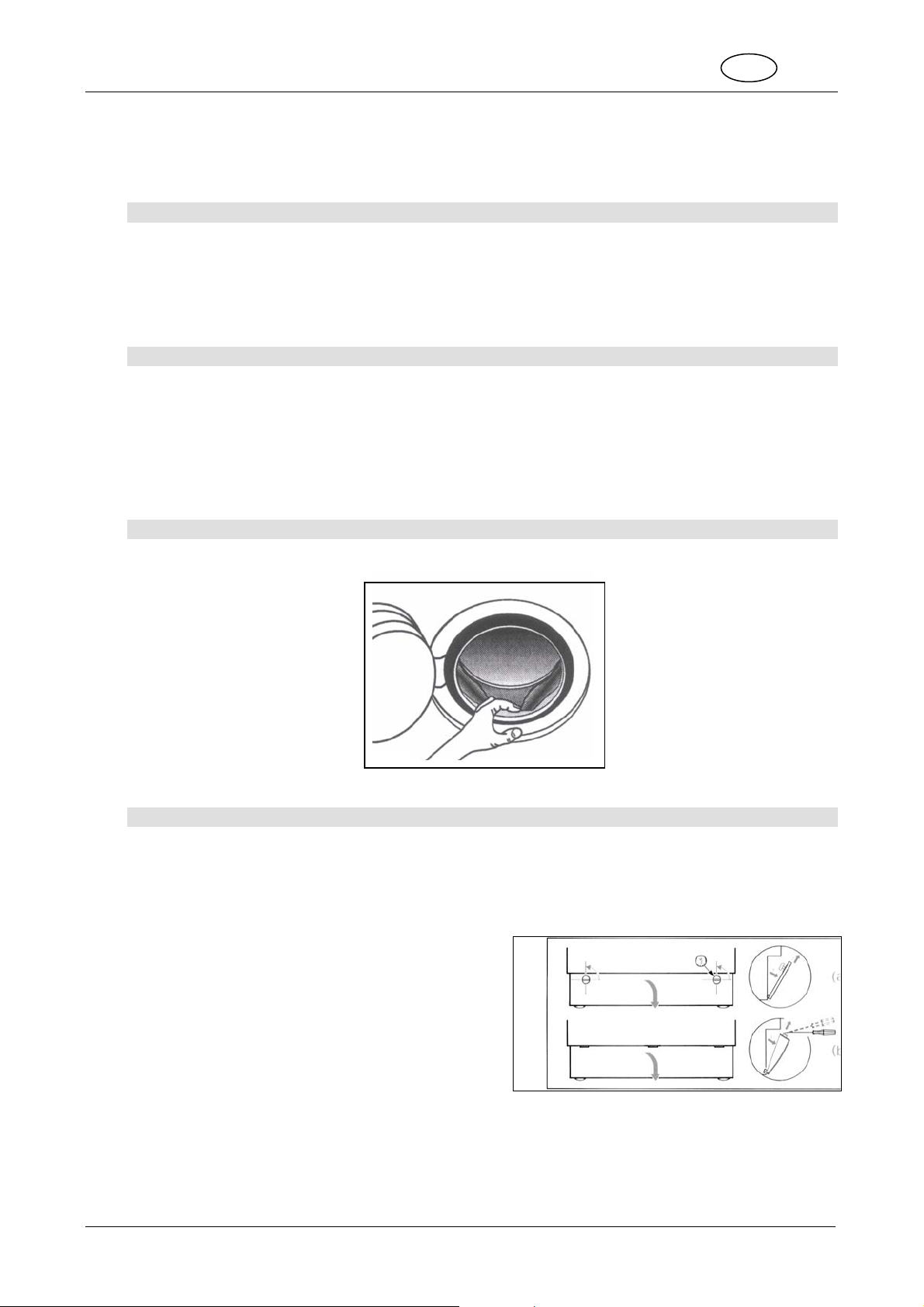

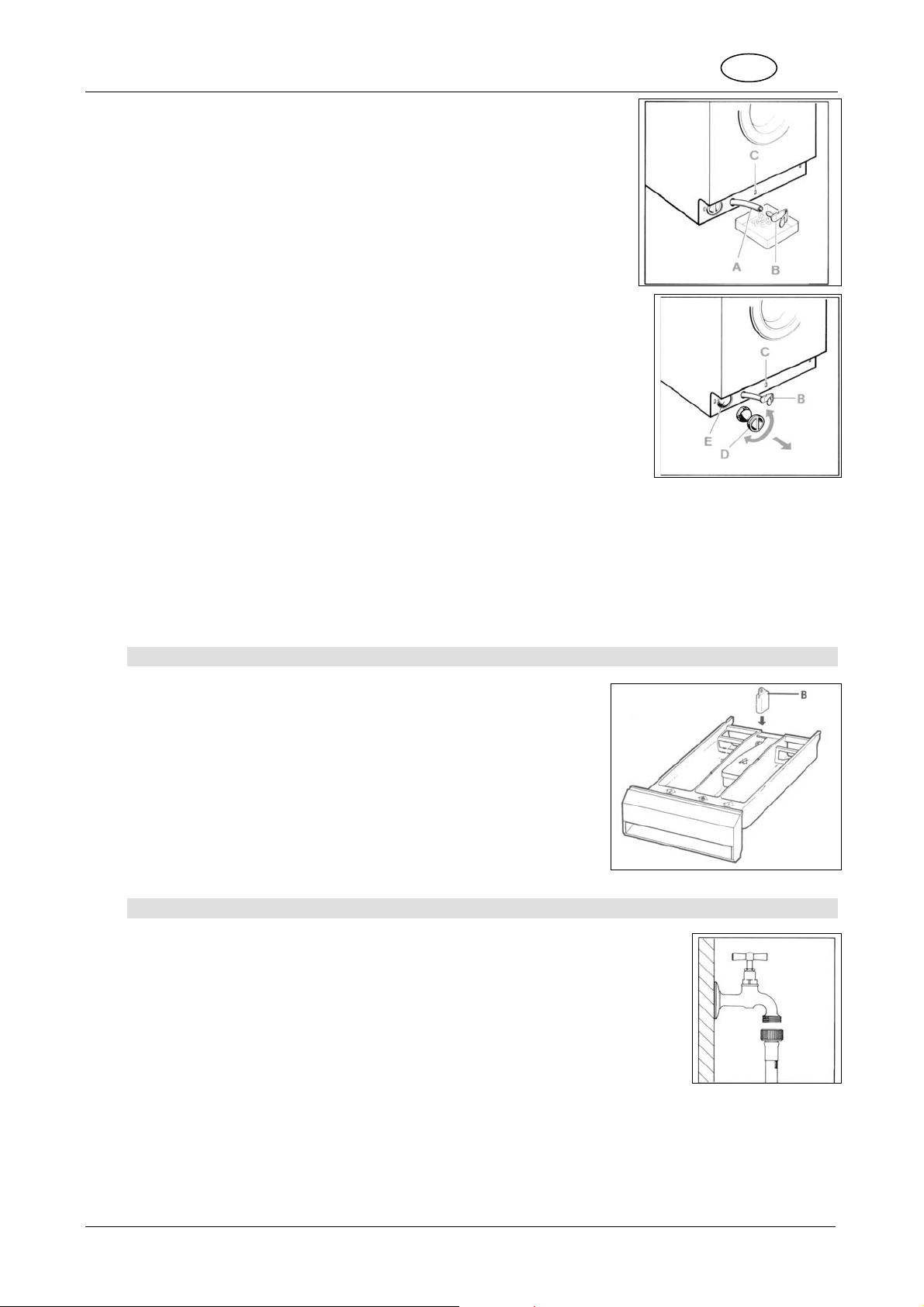

3.1 DISIMBALLO
L’interno della macchina è costituito da un grupp o oscill ante, che v iene b loccato per i l trasporto dalle v iti (A) poste
sul retro della lavatrice.
1. Sbloccare il gruppo svitando le suddette viti con una chiave da 13 mm.
2. Togliere dal retro della lavatrice le viti (A) ed i relativi distanziali (B).
3. Per evitare che spruzzi d’acqua possano entrare all’interno della macchina, o di toccare c on dita parti sotto tensione i quattro fori lasciati liberi dalle viti devono essere assolutamente chiusi con i tappi in plastica
(C) forniti in dotazione.
Attenzione!
• Non capovolgere la macchina e non adagiarla sui fianchi.
• E’ consigliabile conservare tutte le sicurezze di trasporto che dovranno essere rimontate nel caso di un tra-
sferimento dell’apparecchiatura.
3.2 POSIZIONAMENTO E LIVELLAMENTO
1. Sistemare la macchina nella
posizione prescelta.
2. Livellare accuratamente la
macchina in tutte le direzioni
mediante una livella a bolla
regolando se necessario
l’altezza dei piedini. A regolazione avvenuta bloccare i piedini con gli appositi controdadi.
I tubi per l’alimentazione e lo scarico dell’acqua possono essere orientati verso destra o verso sinistra per consentire una adeguata installazione.
Attenzione!
• Si raccomanda di eseguire questa operazione in modo accurato o nde evitare durante l’uso, vibrazioni
rumori o spostamenti della lavatrice.
• Qualora la macchina sia installata su un pavimento ricoperto da moquette, occorre prestare attenzione
che le aperture nella parte inferiore della lavatrice non vengano ostruite.
• Accertarsi inoltre che durante il funzionamento, la lavatrice non sia appoggiata a muri, pareti, mobili, ecc..
Page 7
I
7
3.3 COLLEGAMENTO ALLA PRESA D’ACQUA
1. Verificare che la pressione di alimentazione sia compresa tra i seguenti valori: 50900kPa. In caso di pressione superiore, installare un riduttore di pressione.
2. Collegare il tubo di alimentazione acqua fredda (ghiera di colore azzurro) al rubinetto
di acqua fredda con bocca filettata ¾ gas, avendo cura di avvitarlo strettamente per
evitare perdite. Il tubo di carico dell’acqua non deve essere piegato o schiacciato e
non deve essere cambiato o tagliato.
3. Nel caso in cui sia presente l’alimentazione con acqua calda, la temperatura
dell’acqua che viene erogata non deve essere superi ore a 60°C ed il tubo con ghier a di color e rosso deve essere collegato al rubinetto che eroga acqua calda.
Attenzione!
• Se il collegamento viene effettuato a tubazioni nuove o rimaste inattive per molto tempo, bisogna far defluire
una certa quantità di acqua prima di inserire il tubo di carico. In tal modo si evita che eventuali depositi di
sabbia e altre impurità possano otturare gli appositi filtri in dotazione della macchina per proteggere le valvole di carico acqua.
3.4 COLLEGAMENTO ALLO SCARICO
1. Infilare l’estremità del tubo di scarico in una conduttura di scarico con diametro interno minimo di 4 cm ad una
altezza compresa tra 50 e 90 cm, oppure ben agganciato (utilizzand o il supporto in plas tica sulla curva del tubo) ad un lavandino o vasca da bagno.
2. Controllar e comunque che l’estremità del tubo di scarico sia sempre ben fissata per i mpedire che la forza repulsiva dell’acqua possa spostarla dalla sua posizione.
Attenzione!
• Per favorire il deflusso dell’acqua, evitare piegamenti o strozzature.
• L’eventuale prolungame nto del tubo di scarico non deve essere oltre 1 metro, deve avere lo stesso diam etro
interno e non deve presentare strozzature di alcun genere.
• In nessuno dei casi l’estremità del tubo di scarico deve risultare immersa in acqua.
3.5 COLLEGAMENTO ELETTRICO
Prima di inserire la spina nella presa di corrente accertarsi che:
1. Il valore della tensione di alimentazione dell’impia nto elettric o corris pon da al va lore indic a to sulla targ het -
ta caratteristiche posta davanti, nella zona visibile con portello oblò aperto.
2. Il contatore, le valvole limitatrici, la linea di alimentazione e la presa di corrente siano dimensionati per
sopportare il carico massimo richiesto indicato sulla targhetta caratteristiche.
3. La presa di corrente e la spina in dotazione alla macchina sian o fra lor o compatibil i senz a l’interp osizi on e
di riduzioni, prese multiple, adattatori vari e prolunghe c he potrebbero provocare r iscaldamenti o bruciature.
Se la presa di corrente non corrisponde alla spina in dotazione sostituire l a presa dell’impianto con una di
tipo adatto.
Attenzione
• La spina deve essere accessibile dopo l’installazione.
• E’ assolutamente necessario effettuare il collegamento a terra dell’apparecchio. Inserire la spina in una
presa di corrente munita di un efficiente collegamento a terra.
Page 8
I
8
La nostra società declina ogni responsabilità per eventuali danni a persone o cose derivanti del mancato
collegamento e da collegamento difettoso alla line di messa a terra. Un corretto collegamento elettrico garantisce la massima sicurezza.
• Questo apparecchi e conforme alle prescrizioni della direttiva CEE 89/336 del 3.5.89 (compresa la direttiva di
modifica 92/31CEE) relativa alla eliminazione di radiodisturbi.
• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito solo con ricambio originale, disponibile
presso il Servizio Assistenza.
• Non inserire/estrarre la spina di alimentazione dalla presa con le mani bagnate
• Estrarre la spina di alimentazione dalla presa solo afferrando direttamente la spina, non il cavo.
Page 9
I
4. DESCRIZIONE COMANDI
4.1 PANNELLO COMANDI

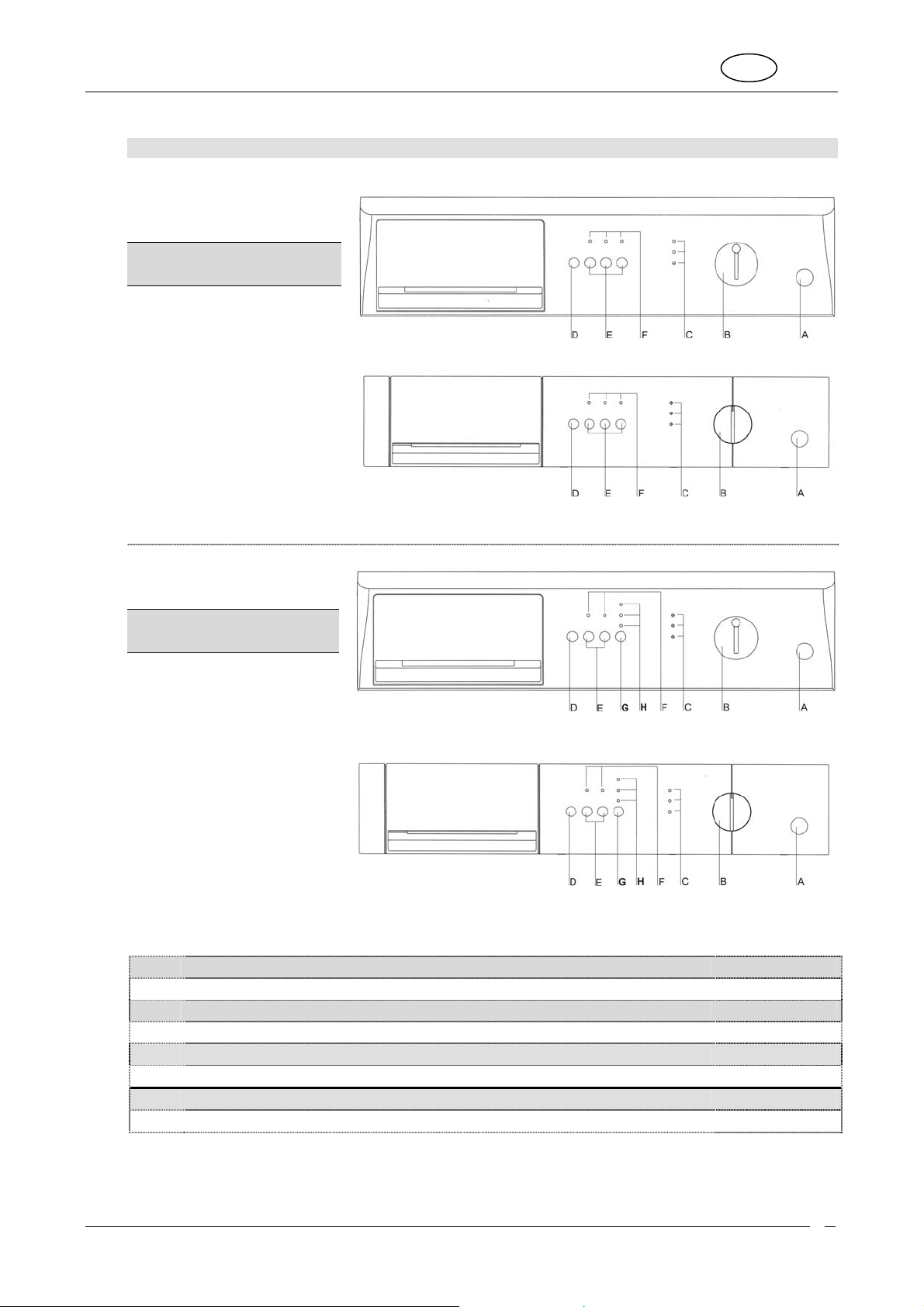

Tutti i comandi e controlli dell’apparecchio sono riuniti sul pannello frontale.
Modelli a velocità
fissa
Modelli con selettore
velocità
Descrizione comandi
Pulsante apertura oblò
A
Manopola ON-OFF e selezione programmi
B
Spie fasi programma
C
Pulsante “Avvio/Pausa”
D
Pulsanti opzioni (segue elenco nella descrizione dei comandi)
E
Spie attivazione opzioni
F
Pulsante per selezione velocità o arresto con vasca piena*
G
Spie per velocità e arresto con vasca piena*
H
*: per modelli con selezione velocità
9
Page 10
I
0

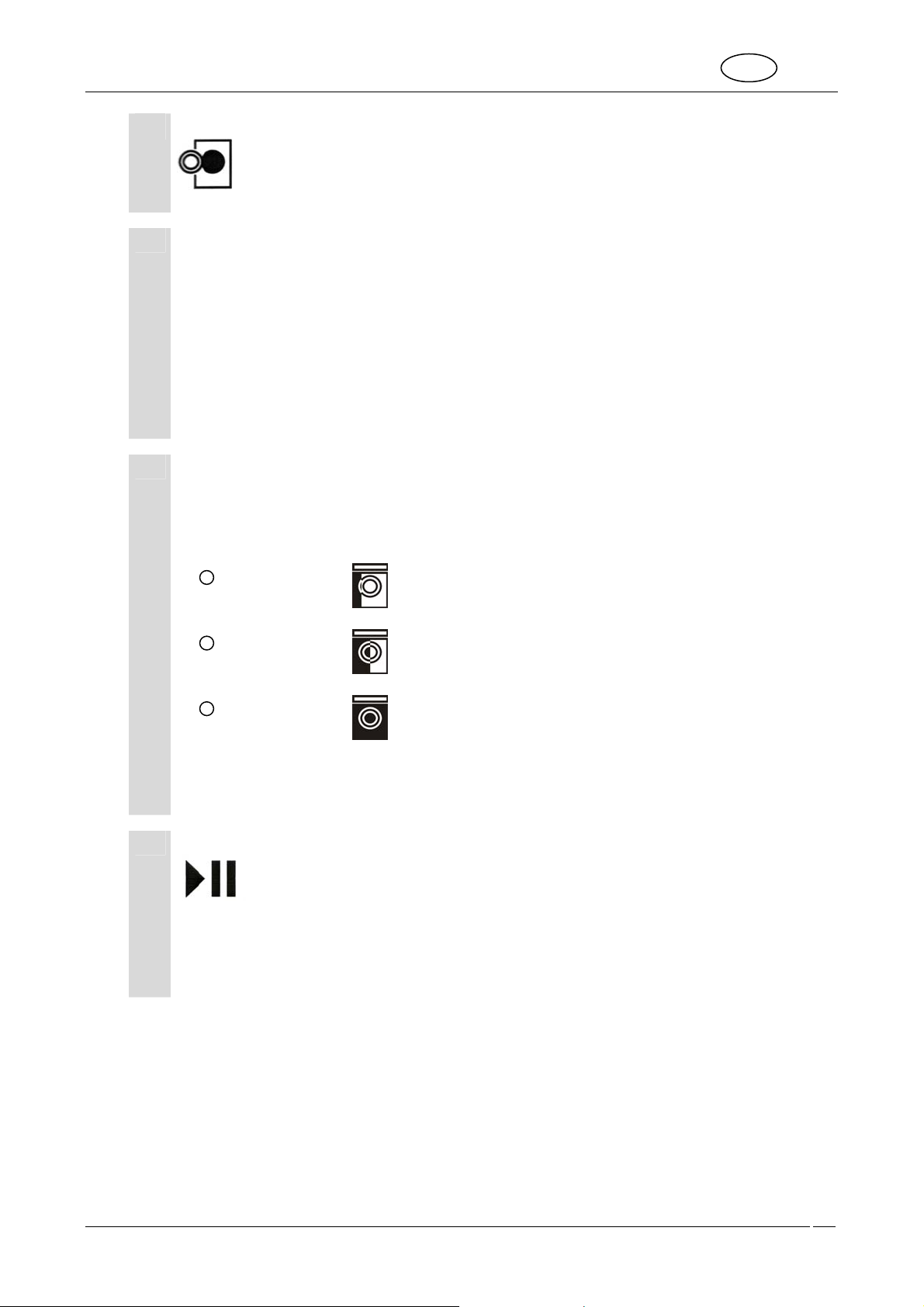

Pulsante apertura oblò
A
Manopola ON-OFF e sele-
B
zione programmi
Spie fasi programma
C
Inizio
Lavaggio
Pulsante “Avvio/Pausa”
D
Fine
Premendo il pulsante, si ha l’apertura del portello oblò. Le
modalità di utilizzo e di funzionamento dell’oblò sono descritte nel capitolo 5 - Utilizzazione della macchina.
La manopola permette:
• di accendere le spegnere la macchina, mediante la
rotazione in entrambi i sensi, dalla posizione OFF o
Spento (posizione verticale dell’indicatore manopola)
• di selezionare le temperature di lavaggio,
all’interno dei settori che identificato il tipo di tessuto, attraverso la rotazione in entrambe i sensi.
La manopola programmi non gira durante lo svolgimento del
programma. Lo svolgimento del programma viene controllato
dall’elettronica della macchina.

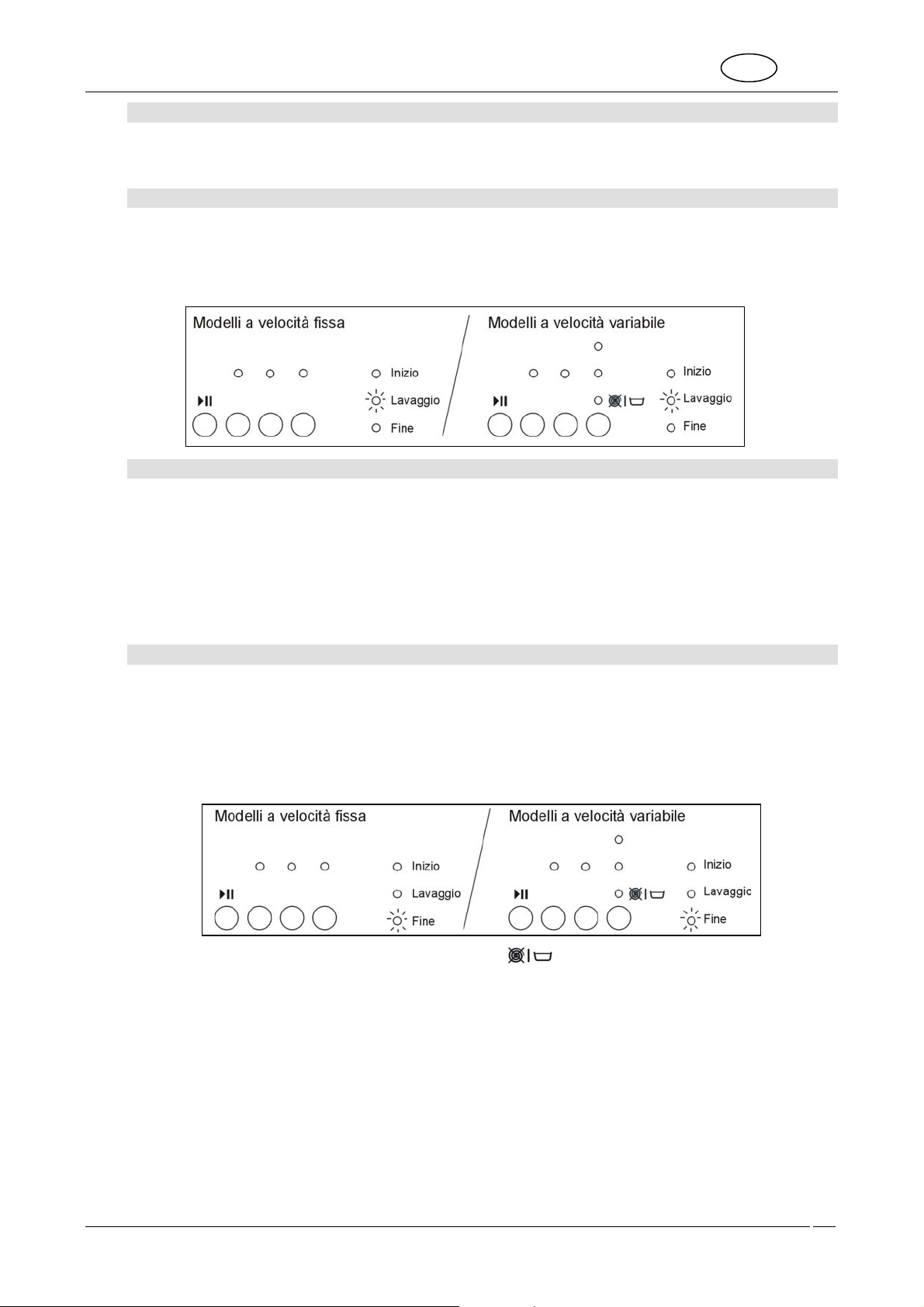

Le spie fasi programmi hanno lo scopo di indicare all’utente
in quale fase di funzionamento si trova la lavabiancheria. Le
fasi di funzionamento, indicate a lato delle spie, sono le seguenti:

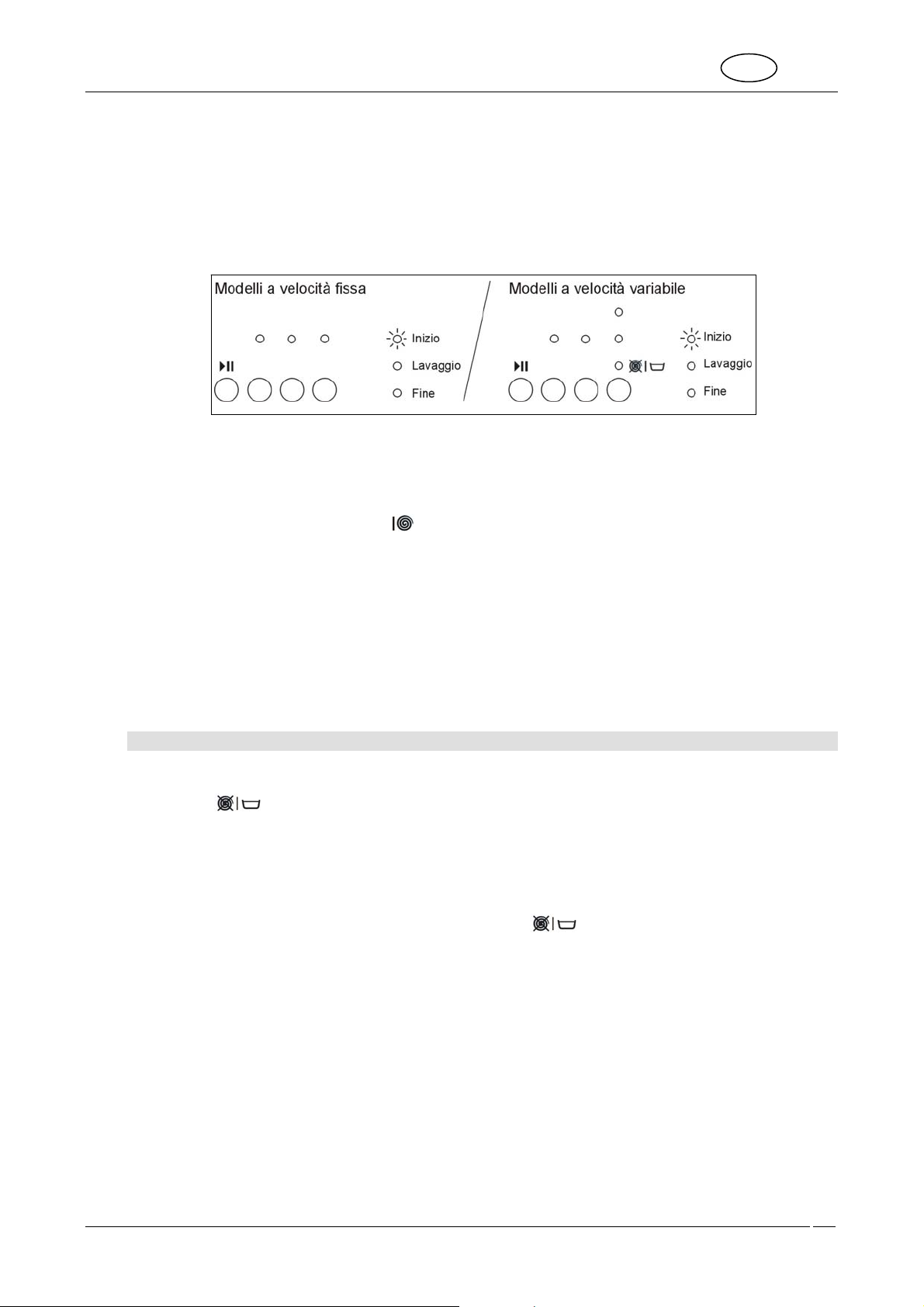

INIZIO
La spia illuminata indica che la macchina è accesa ma il programma di lavaggio selezionato non è ancora iniziato. Siamo
nella fase in cui è stata ruotata la manopola di selezione dei
programmi ma non è ancora stato premuto il tasto “Avvio/Pausa”.
LAVAGGIO
E’ stato premuto il pulsante “Avvio/Pausa” ed il programma di
lavaggio è in esecuzione. La spia rimane accesa per tutta la
durata del programma di lavaggio.
FINE
La spia si accende quando il programma di lavaggio è terminato. Si spegne con lo spegnimento della macchina (manopola selezione programmi su OFF o Spento) oppure premendo nuovamente il pulsante “Avvio/Pausa”.
Premendo il pulsante viene avviato il programma di lavaggio
selezionato.
Durante l’esecuzione del programma di lavaggio è possibile
arrestare temporaneamente il ciclo, premendo nuovamente
sul pulsante “Avvio/Pausa” per circa 3 secondi. Durante la
sosta, la spia fasi programma “Lavaggio” lampeggia intermittente. Per riprendere il ciclo di lavaggio, dallo stesso punto in
cui è stato sospeso, è sufficiente premere nuovamente il pulsante “Avvio/Pausa”.
1
Page 11
I

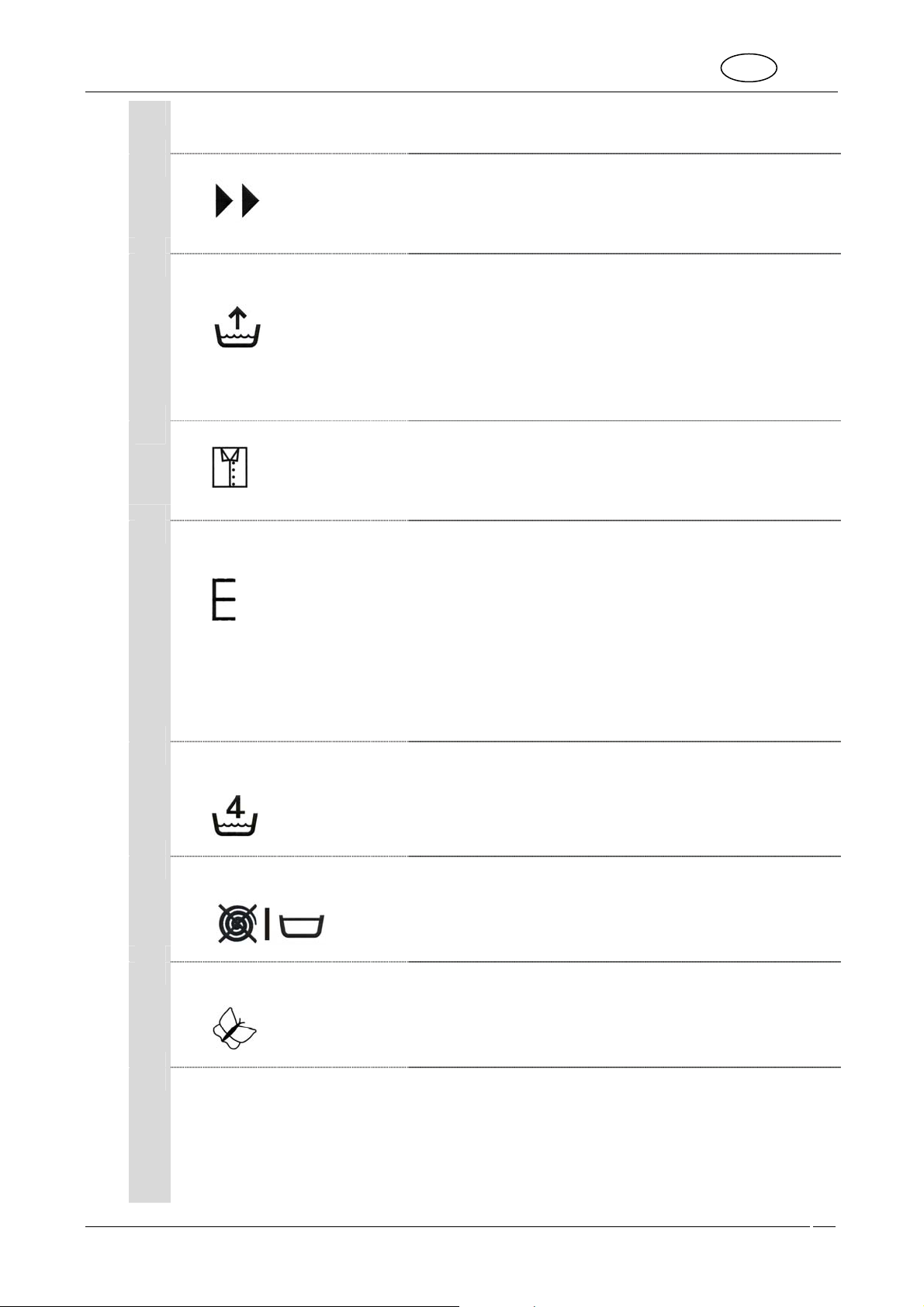

Pulsanti opzioni
E
Di seguito vengono riportate le opzioni che possono essere
presenti sulla lavabiancheria acquistata.
Pulsante Rapido
Pulsante Stirameno
Pulsante aumento acqua
Pulsante programma
Economico
- e
Pulsante Risciacquo
aggiuntivo
Premendo il pulsante si riduce la durata complessiva del ciclo di lavaggio. L’opzione è indicata per lavare con un tempo minore poc hi
capi di biancheria e poco sporchi. La fase di cand eggio viene eliminata premendo il pulsante Rapido (per i modelli predisposti con
candeggio).
La tecnica di lavaggio di questa lavatrice è predisposta per una
quantità di acqua e un consumo di energia adatti ad un normale
funzionamento .
Premere questo pulsante solo per specifiche esigenz e per es. in
caso di tessuti molto delicati (in particolare tende e lana).
In questo modo il livello dell’acqua per il lavaggio e il risciacquo
vengono elevati ed aumenta il consu mo di energi a elettri ca per il
riscaldamento.
L’attivazione di questa opzione permette di ridurre le sgualciture sui
capi, al termine del programma. La macchina eseg ue una centrifugazione più delicata con un movimento finale del tessuto, al termine
del programma. La velocità di centrifuga in tutti i programmi è di 600
giri/minuto.
Premendo questo pulsante nei programmi per tessuti di cotone, la
macchina effettuerà un lavaggio prolungato alla temperatura di
35° (step biologico) permettendo così comunque una buona
efficacia di lavaggio con risparmio di energia.
La macchina proseguirà poi il ciclo alla temperatura selezionata.
Nota
Premendo il pulsante per il programma economico, si ottiene in
tutti i programmi una temperatura massima di lavaggio di 60° C e
l’eliminazione del prelavaggio.
In zone con acqua dolce o per migliorare il risultato di risciacquo,
inserire il risciacquo aggiuntivo (circa il 20% in più di acqua) premendo il pulsante (facoltativo nei programmi energici).
Pulsante Esclusione
centrifuga
Premendo questo pulsante, il programma non esegue la fase di
centrifuga finale. La macchina si arresta con la vasca piena d’acqua
e la biancheria rimane in ammollo. Per sca ricare l’acqua vedere le
spiegazioni riportate nel paragrafo 5.14.
Pulsante per capi deli-
cati
Premendo il pulsante vengono ridotte le movimentazioni del cestello
e, quindi, della biancheria. Adatto per capi di biancheria particolarmente delicati (camice, seta, tende, ecc.)
Pulsante mezzo carico
1/2
Nel caso di impiego della macchina con carichi di bi ancheria ridotti
rispetto a quelli completi indicati nella “Tabella programmi”, premendo questo pulsante si risparmia acqua, detersivo ed energia
elettrica.
Si consiglia di non usarlo per i tessuti sintetici e per la lana.
Le dosi di detersivo, indicativamente consigliate, possono essere ridotte proporzionalmente al carico.
11
Page 12
I
Spie attivazione opzioni
F
Le spie si accendono quando viene premuto il relativo pulsante opzione ed indicano l’attivazione dell’opzione. Rimangono accese sino allo spegnimento della macchina, oppure
Pulsante per selezione ve-
H
locità o arresto con vasca
piena
*
in caso di nuova e diversa selezione.
Premendo il pulsante si selezionano tre livelli di velocità, evi-
denziati dalle spie per velocità e arresto con vasca piena. I
livelli sono:
• velocità massima: la macchina esegue la velocità in-
dicata
• velocità intermedia: la macchina esegue la velocità
indicata
• esclusione centrifuga finale e arresto con vasca piena: la macchina non esegue tutte le centrifughe e
termina il programma di lavaggio con l’acqua nella
vasca. Per scaricare l’acqua vedere le spiegazioni ri-
Spie per velocità e arresto
I
con vasca piena
*
(velocità max)
Le spie evidenziano, attraverso l’accensione, il livello della
velocità selezionato. La spia corrispondente al livello selezionato rimane illuminata sino allo spegnimento della macchina
oppure sino ad una nuova e diversa selezione di velocità.
portate nei paragrafi 5.10 e 5.14
(velocità intermedia)
* Per modelli con regolazione della velocità di centrifuga

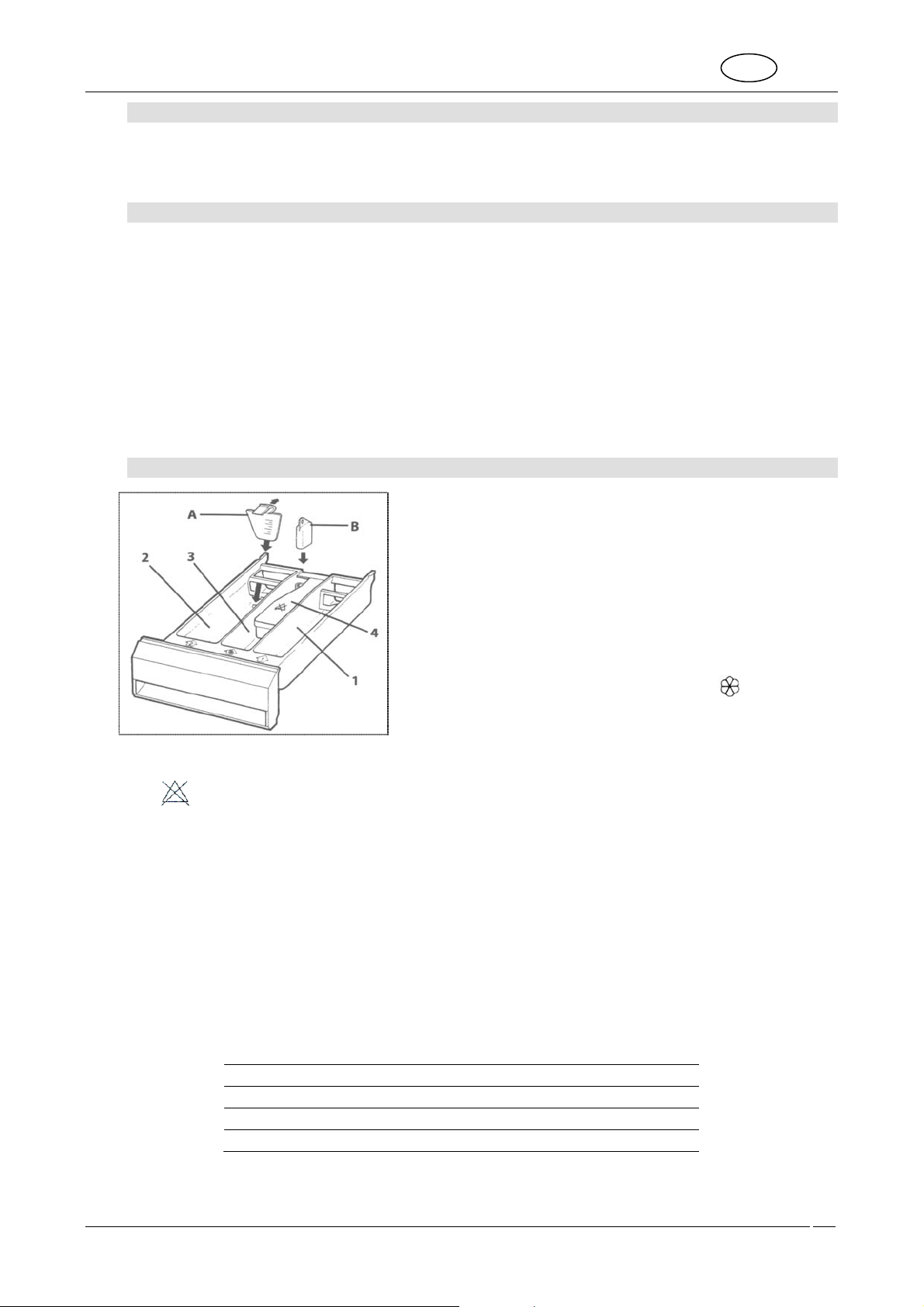

4.2 CASSETTO DETERSIVO
Posto a sinistra del pannello comandi al quale si accede tirando verso l’esterno.
La vaschetta interna è composta da quattro scomparti contrassegnati con i numeri
“1”: detersivo per prelavaggio
“2”: detersivo per il lavaggio
simbolo “
(prodotti per il trattamento).
Lo scomparto “4” è destinato per l’alloggiamento della candeggina. Se sulla macchina acquistata è presente un coper-
chietto contrassegnato con il simbolo
china non è predisposta per il funzionamento con la candeggina. In caso contrario, quando la macchina è predisposta per
l’utilizzo della candeggina, il coperchietto non è presente.
” oppure “3”: per l’ammorbidente, apretto, ecc
, indica che la mac-
12
Page 13
I
5. UTILIZZAZIONE DELLA MACCHINA
5.1 PREPARAZIONE DELLA BIANCHERIA

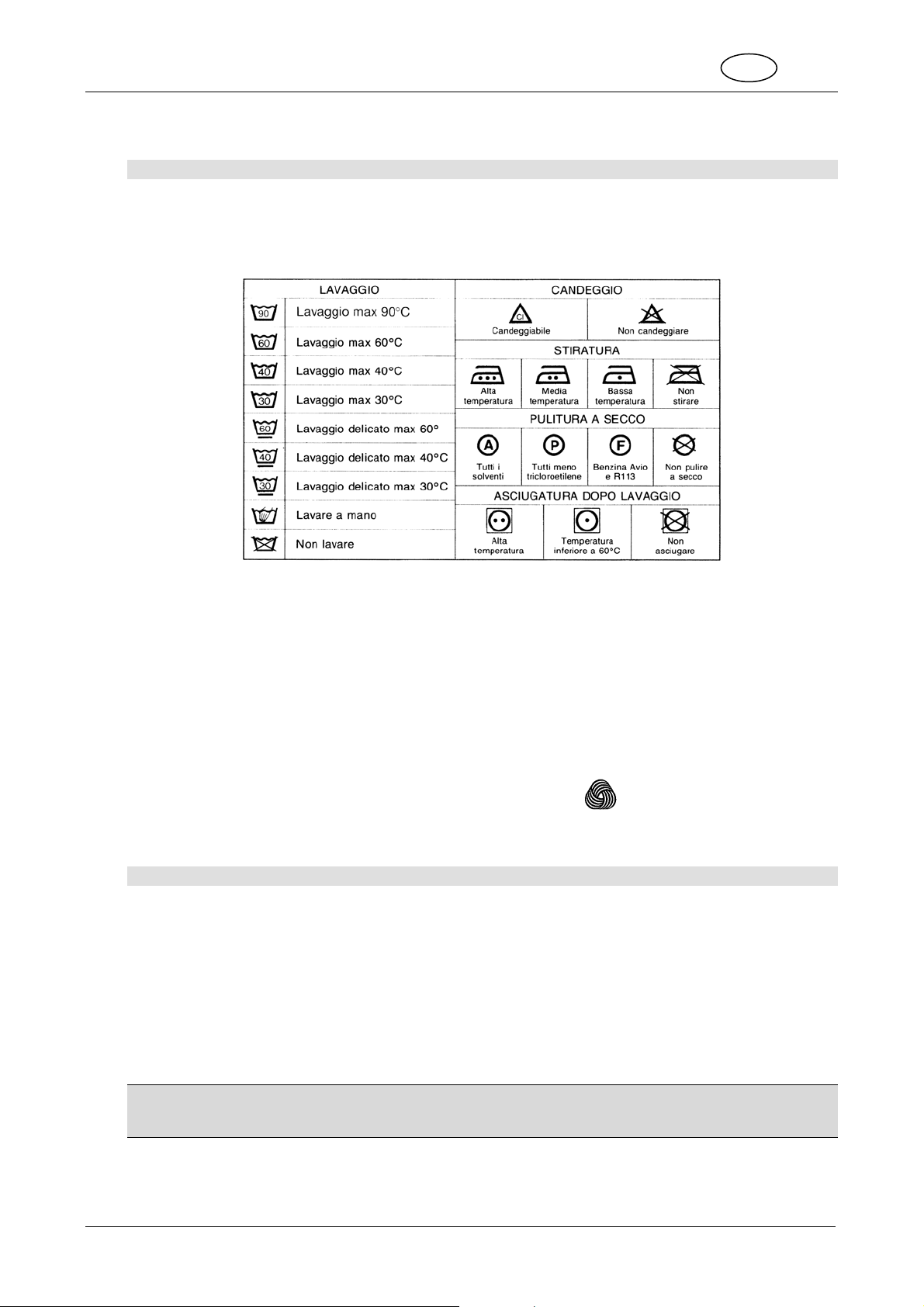

1. Suddividere la biancheria da lavare secondo il tipo di tessuto e la solidità dei colori.
2. Lavare separatamente capi bianchi e capi colorati. È consigliabile, per la prima volta, lavare da soli i capi colorati nuovi. Normalmente, sui capi di biancheria è applic ata un’etichetta che fornisce dell e indicazioni utili su
come si deve trattare il capo in questione. Riportiamo una breve descrizione dei simboli di queste etichette.
Attenzione!
• Evitare il lavaggio di biancheria non orlata o strappata perché potrebbe sfilacciarsi.
• I corpi estranei possono danneggiare gli indumenti o i componenti della lavatrice. Per cui: svuotare e rove-
sciare le tasche, staccare le rotelline dalle tende oppure avvolgerle in un sacchetto a rete.
• Lavare i capi molto piccoli (cinture, fazzolettini, calzini, reggiseno con rinforzi, ecc.) chiudendoli in un sacchetto di tela bianca. chiudere i bottoni automatici, le cerniere lampo, fissare i bottoni penzolanti.
• L’uso dei moderni detersivi e della giusta temperatura di lavaggio è generalmente sufficiente per eliminare le
macchie dai tessuti. Tuttavia, alcune macchie difficili come erba, frutta, uova, sangue, ruggine, biro, ec c., dovrebbero essere pretrattate prima del lavaggio. A seconda del tipo di tessuto, in commercio esistono
numerosi prodotti per il trattamento delle macchie. In ogni caso, è consigliabile pulire o diluire subito
le macchie, perché più sono vecchie, più sono difficili da togliere.
• Non osservando i simboli trattamento tessuti, possono verificarsi danni alla biancheria.
Lana – Solo la lana marchiata pura lana vergine ide ntificata dal marchio opp ure con l’etichetta <<trattata ir-
restringibile lavabile in lavatrice>> può essere lav ata in macchina nel programma s pecifico, altri tipi di lana è pre feribile lavarli a mano o a secco.
5.2 APERTURA DELLO SPORTELLO OBLÒ
Alla macchina è stato applicato un dispositiv o di sicurezz a che impedisce l’ap ertura dello sportello oblò durante lo
svolgimento del programma.
1. Prima di aprire lo sportello attendere 1 o 2 minuti dalla fine del programma di lavaggio (spia fasi pro-
gramma “Fine” illuminata) per permettere il disinserimento del dispositivo di sicurezza.
2. Controllare che l’acqua sia stata completamente scaricata dalla vasca e che il cestello sia fermo. Apri-
re lo sportello, premendo il pulsante “Apertura oblò” posto s ul pannello frontale, e afferrarlo per aprirlo completamente.
Attenzione!
• In caso di interruzione del programma di lavaggio occorre attendere da 3 a 15 minuti in funzione della temperatura interna raggiunta dalla macchina.
Attenzione !
L’acqua può essere ancora bollente se il lavaggio è stato effettuato a temperature elevate.
Se all’interno del cestello c’è ancora dell’acqua, evitare di aprire lo sportello!
13
Page 14
I
5.3 CARICO DELLA BIANCHERIA
Per quanto possibile, per risparmiare energia elettrica, è convenient e completare il carico per i vari tipi d i
tessuto. Introdurre la biancheria ben sciolta alternando capi di grandi dimensi oni e capi piccoli. Per le prime vo lte
è consigliabile pesare i carichi di biancheria, poi sarà sufficiente l’esperienza acquisita.
5.4 INTRODUZIONE DELLA BIANCHERIA
1. Aprire lo sportello dell’oblò e introdurre la biancheria distribuendola in modo uniforme, ben aperta e non
ammassata nel cestello; capi grandi e piccoli possibilmente mescolati.
2. La lavabiancheria, accompagnata dal presente libretto, può essere caricata sino ad un massimo di
5kg di biancheria per ogni lavaggio. Inseren do una quantità maggiore si avran no risultati di lavaggio insoddisfacenti e possibili malfunzionamenti della macchina.
3. Per risparmiare energia è conveniente completare il carico per i vari tipi di tessuto rispettando il
quantitativo riportato sulla “Tabella programmi” fornita insieme a questo libretto.
4. Chiudere lo sportello premendolo contro il telaio fi nché si sente lo scatto della chiusura. Non impigliate
Attenzione!
• Se lo sportello non è chiuso bene un dispositivo di sicurezza impedisce la messa in funzione della lavatrice.
• Non superare la quantità massima di carico: un eccessivo carico peggiora il risultato d i la vaggio.
5.5 INTRODUZIONE DETERSIVO E ADDITIVO
Nel caso in cui la macchina sia predisposta per il funzionamento con candeggianti, inserire candeggina nello
scomparto “4” (la predisposizione è verificabile attraverso la mancanz a del coperchietto contrassegnato dal sim-
capi di biancheria tra l’oblò e la guarnizione in gomma.
Seguendo le indicazioni della “Tabella programmi” fornita insieme a
questo libretto, introdurre prima dell’inizio del programma,
nell’apposito cassetto, il detersivo e gli eventuali additivi.
Nello scomparto contrassegnato con il numero “1” versare il detersivo
in polvere per il prelavaggio.
Il detersivo del lavaggio deve essere versato nello scomparto “2”. Negli accessori della macchina è presente un inserto rosso “A” il quale,
posizionato nello scomparto “2” del lavaggio, cons ente l’utilizzo del
detergente liquido. Gli additivi vengono introdotti automaticamente nella vasca di lavaggio durante l’ultimo risciacquo.
Nello scomparto “3”, contrassegnato con il simbolo
desiderati, gli additivi liquidi come appretto, azzurrante, ammorbidente.
, si versano, se
bolo
).
Il livello dei liquidi non deve comunque superare l’indicazione massima, in caso contrario le vaschette si
svuoterebbero troppo presto.
Prima di versare gli additivi densi nell’apposito vasch etta, diluirli con un po’ di acqua per impedire che il sifone
possa otturarsi.
Impiegare solo detersivi a schiuma controllata idonei all’uso in lavatrice.
Determinare la quantità di detersivo in base alla durezza dell’acqua, tipo e quantità di biancheria caricata
e grado di sporco della stessa.
In questo modo si otterrà l’effetto desiderato ed un consumo ottimale di detersivo.
Sulle confezioni dei detersivi la quantità di dosa ggio è indicata secondo 4 livelli di durezza e p er carichi di biancheria da 4-5 kg normalmente sporca.
Richiedere le informazioni relative al grado di durezza dell’acqua alla competente azienda idrica erogatrice.
Durezza dell’acqua
Livello di durezza Gradi francesi fH Gradi tedeschi dH
Dolce Fino a 15° Fino a 8°
Media 15° - 25° 8° - 14°
Dura 25° - 40° 14° - 22°
Molto dura Oltre 40° Oltre 22°
14
Page 15
I
5
5.6 DOSAGGIO DI DETERSIVI IN POLVERE
Biancheria normalmente sporca
1. Scegliere un programma senza prelavaggio.
2. Introdurre la quantità totale di detersivo indicata sulle confezioni nello scomparto “2” del cassetto detersivo.
Biancheria molto sporca
1. Scegliere un programma con prelavaggio.
2. Introdurre ¼ della quantità di detersivo consigliata nello scomparto “1” del cassetto detersivo e ¾ del detersi-
vo nello scomparto “2”.
Attenzione!
• In mancanza di indicazioni di dosaggio per la biancheria delicata in fibra sintetica dosare da ½ fino a 2/3 d el
quantitativo di dosaggio indicato per il lavaggio dei tessuti resistenti di cotone.
• Per il programma lana si raccomanda di impiegare solo detersivi neutri per la lana.
• Effettuare il dosaggio in base ai dati del produttore del detersivo.
5.7 DOSAGGIO DI DETERSIVI LIQUIDI

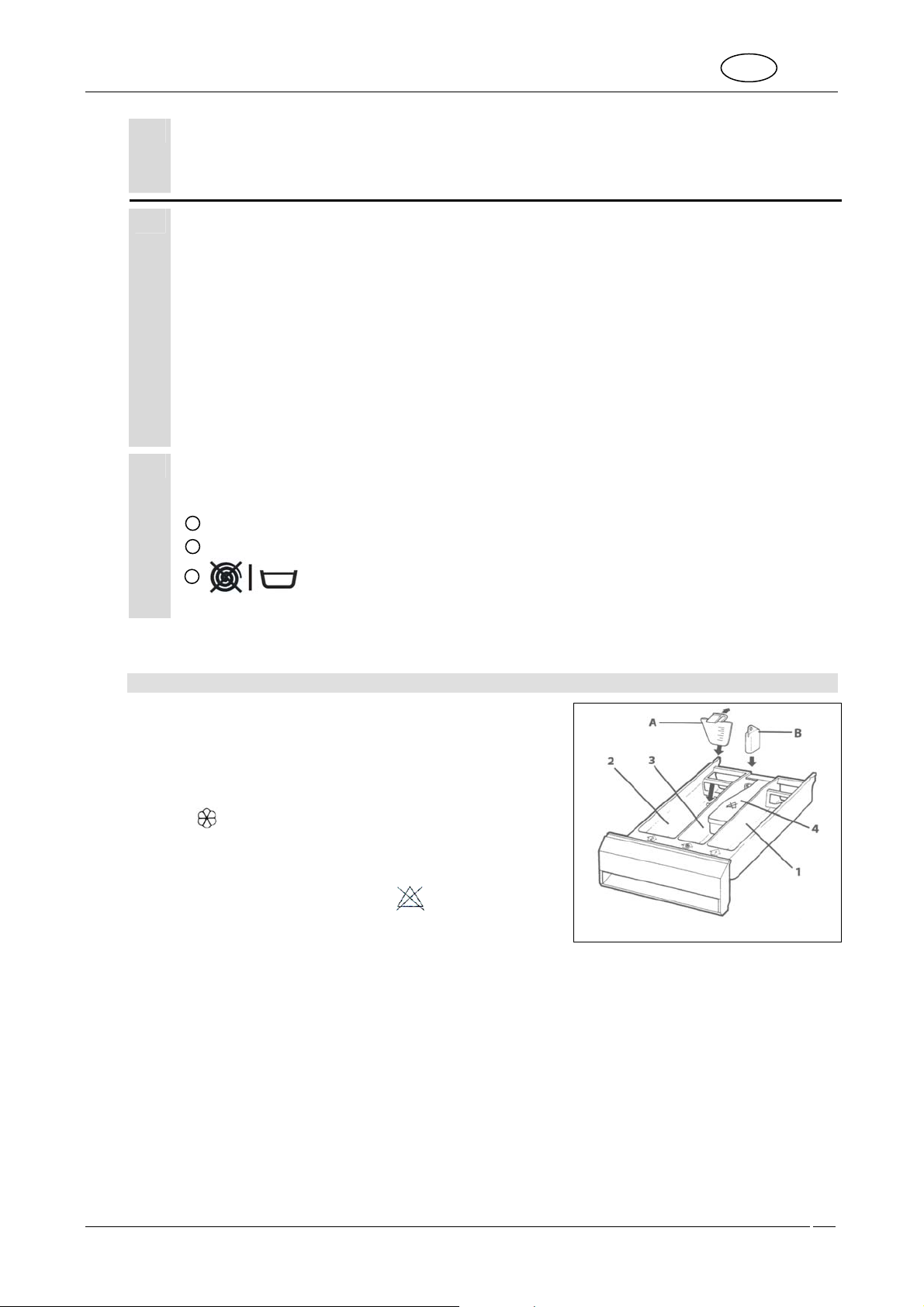

1. Versare nel dosatore in dotazione al contenitore del detersivo liquido, la dose richiesta ed introdurlo
all’interno del cestello; oppure utilizzare lo scomparto “2” della vaschetta detersivo, inserendo nello stesso
l’apposito inserto rosso “A” (vedi paragrafo 5.5).
2. La scala sull’inserto rosso è prevista come ausilio per il dosaggio del detersivo liquido.
Attenzione!
• Detersivi liquidi possono essere impiegati secondo la dose prevista dal produttore solo per il lavaggio prin-
cipale, ossia in tutti i programmi senza prelavaggio.
• Quando lo scomparto “2” viene utilizzato per il detersivo in polvere occorre assolutam ente togliere l’inserto
rosso “A”.
5.8 DECALCIFICANTI
I decalcificanti possono essere aggiunti secondo le indicazioni dei produttori negli scomparti “1” e “2”.
Introdurre negli scomparti prima il detersivo e poi il decalcificante.
5.9 ACCENSIONE DELLA MACCHINA E SCELTA PROGRAMMI
La lavatrice dispone dei seguenti programmi b ase che consentono di impostare, con la regolazione della temperatura e con le diverse funzioni dei tasti, i più svariati programmi per ogni esigenza.
Programma di lavaggio energici
per tessuti resistenti in
Programmi di lavaggio delicati
adatti per tessuti delicati in fibre
Evitano la formazione di pieghe difficili da eliminare durante la stiratura.
Programma lana
solo per i capi marchiati “
gibile.
Altri tipi di lana è preferibile lavarli a mano o a secco.
Per la selezione dei programmi in base al tipo di tessuto consultare la “Tabella programmi”, fornita insieme a questo libretto.
cotone, colorati o canapa.
sintetiche artificiali, miste o lino.
pura lana vergine” lavabile, trattata, irrestrin-
1
Page 16
I
Per l’accensione e la selezione dei programmi procedere come segue:
1. Ruotare la manopola programmi in uno dei due sensi. La macchina si accende e la spia fasi programma “Ini-
zio” si illumina.
2. Selezionare la temperatura di lavaggio, all’interno dei settori contrassegnati sul pannello frontale dalle se-
guenti diciture:
• Cotone, colorati
• Lana
• Sintetici, delicati
Attenzione!
• Con la manopola programmi possono essere altresì impostati i seguenti programmi parziali:
-Risciacquo con additivo
-Scarico e centrifuga
-Ammorbidente
Questi programmi parziali si trovano all’interno dei settori Cotone, Sintetici e Lana, ad eccezione del pro-
gramma scarico e centrifuga (Scarico
).
• Dove le temperature indicate sono 0°, significa che il programma esegue un lavaggio a freddo. Lo stesso la-
vaggio a freddo viene eseguito anche dal programma Lava a mano nel settore Lana.
• Le etichette trattamento tessuti indicano quale temperatura di lavaggio deve essere impostata.
• Se si lavano capi che prevedono diverse temperature di lavaggio si deve scegliere la temperatura di
lavaggio più bassa.
• Se la biancheria è solo leggermente sporca e non necessità l’effetto cand eggiante di elevate temperature,
può essere scelta una temperatura bassa per risparmiare. Nonostante la temperatura bassa e qui ndi il risparmio di energia elettrica, un controllo tempo automatico provvede a mantener e la dur ata del lavagg io principale invariato rispetto a quella di un progra mma con temperatura elevata. Ne deriva la possibil ità di lavare
con buoni risultati biancheria normalmente sporca con temperature di lavaggio più basse di quella mas-
sima indicata sull’etichetta trattamento tessuti.
5.10 SELEZIONE DELLE VELOCITÀ
I modelli ai quali viene fatto riferimento con questo libretto istruzione possono av ere la velocità di centrifuga fissa,
oppure variabile. Nel caso in cui sia fissa, non è presente la regolazio ne ma solamente la possibil ità di escludere
la centrifuga (
), se il modello ha questa opzione.
Altri modelli sono provvisti del pulsante per la regol azione della velocità di centrifu ga (vedi capitolo 4 – Descrizi one comandi), attraverso il quale è possibile selezionare tre livelli di esecuzione centrifuga.
Premendo il pulsante indicato con la lettera “H” nel capitolo 4 – Descrizione de i comandi, le 3 spie poste sopra il
pulsante si illuminano in sequenza ed indicano (dall’alto verso il basso):
• velocità massima di centrifuga
• velocità intermedia di centrifuga
• esclusione centrifuga e arresto con vasca p iena (
): se viene selezionata qu esta opzione, al
termine del programma di lavaggio non verrà eseguit a la centrifuga finale e la m acchina si arresta co n
la vasca piena d’acqua e la biancheria riman e in ammollo. Per proseguire con lo sc arico e la centrifuga, premere il pulsante di selezione centrifuga. La macc hina riprende il ciclo con lo sc arico e la centrifuga. Per selezionare la velocità desiderata di centrifuga, premere i l pulsante sino a qu ando si illumina
una delle due velocità. Nel caso in cui si voglia scaricare l’acqua present e nella vasca senza eseguire
la centrifuga, premere il pulsante di selezione centrifuga, sino a quando si illumina la spia di esclusione
centrifuga, indicando che lo scarico verrà effettuato senza la fase di centri fuga. Tali modalità s ono valide anche per le macchine a velocità fissa, dove comunque sia presente l’opz ione esclusione centrifuga.
Nei programmi del settore Cotone/Colorati i tessuti possono esser e centrifugati sino alla velocità massima prevista per il modello. Per quanto riguarda i tessuti Sintetici/Delicati e L ana, la velocità di centrifuga n on supera i 900
giri/minuto.
16
Page 17
I
7
5.11 SELEZIONE DELLE OPZIONI
Attraverso i pulsanti opzioni (indicati nel capitolo 4 – Descri zione comandi) è possibile at tivare le opzioni presenti
sulla macchina. La selezione dell’opzione è visualizzata dall’acce nsione d ella spia o pzione p osta sopra il pulsante
premuto.
5.12 AVVIAMENTO DEL PROGRAMMA DI LAVAGGIO
1. Prima di avviare il programma selezionato, chiudere molto bene lo sportello oblò, aprire il rubinetto
dell’acqua e caricare il detersivo e l’additivo
2. Premere il tasto di “Avvio-Pa usa” e la spia fasi programma “Lava ggio” si illumina. La macchina dopo 1 0
secondi si avvia automaticamente ed esegue il ciclo programmato. Durante il funzi onamento la lampada
spia “Lavaggio” rimane accesa.
5.13 INTERRUZIONE O CAMBIAMENTO DEL PROGRAMMA DI LAVAGGIO
Il programma di lavaggio, durante l’esecuzione, può essere interrotto in qualsiasi momento:
1. premendo il pulsante “Avvio/Pausa” per circa 3 secondi. Durante la sosta, la spia fasi programma “Lavaggio” lampeggia intermittente. La sosta avviene anche ruotando la manopola selezione programmi/temperature durante l’esecuzione del ciclo.
2. Nel caso in cui si voglia cambiare il programma di lavaggi o, è s ufficiente s elezi onare il nuovo progr amma
mediante la rotazione della manopola programmi, senz a dover mettere in pausa la macchina. Il nuovo
ciclo di lavaggio verrà eseguito completamente iniziando d alla partenza. Se nel ciclo precedente era già
stata caricata l’acqua in vasca, il nuovo programma inizierà senza la fase di carico acqua.
3. Per riprendere nuovamente il ciclo, premere nuovamente il pulsante “Avvio-Pausa”.
5.14 FINE DEL PROGRAMMA
I programmi di lavaggio vengono portati a termine automaticamente e la spia fasi programma “Fine” si illum ina.
1. Spegnere la macchina posizionando la manopola programmi sulla posizione OFF o Spento
2. Prima di aprir e lo sportello oblò attender e 1 o 2 minuti per permettere il disinserimento d el dispositivo di
sicurezza.
3. Scaricare la biancheria dal cestello.
4. Lasciare lo sportello socchiuso affinché il vano interno della lavatrice possa asciugarsi.
5. Chiudere il rubinetto di ingresso dell’acqua.
Se è stata selezionata l’opzione esclusione centrifuga ( ), premere il pulsante di selezione centrifuga.
La macchina riprende il ciclo con lo scarico e la centrifu ga. Per selezionare la vel ocità desiderata di centrifuga, premere il pulsante sino a quando si illumina una dell e due velocità. Nel caso in cui si voglia scaricare
l’acqua presente nella vasca senza eseguire la centrifug a, premere il pulsante di selezione c entrifuga, sino a
quando si illumina la spia di esclusione c entrifuga, indicando che lo scarico verrà effettuato senz a la fase di
centrifuga. Queste operazioni valgono anche per i modelli a vel ocità fissa dove sia presente l’opzione esclu sione centrifuga.
1
Page 18
I
6. PULIZIA E MANUTENZIONE
Importante – Prima di eseguire qualsiasi operazione di pulizia o manutenzione, bisogna staccare la spina
della presa di corrente.
6.1 PULIZIA ESTERNA
• Una pulizia regolare e costante permette di mantenere inalterati l’aspetto del vostro apparecchio.
• Il mobile va pulito solo con acqua e sapone, poi asciugare accuratamente con un panno soffice.
• Le parti in plastica, vanno pulite solamente con uno straccio umido.
• Non raschiare con oggetti appuntiti ed evitare l’uso di solventi o prodotti contenenti abrasivi perché da n-
neggiano le superfici.
• Per motivi di sicurezza non spruzzare mai sulla lavatrice getti d’acqua.
6.2 PULIZIA DEL CESTELLO
• Eliminare eventuali macchie di ruggine dal cestello con un apposito pulitore per acciaio inossidabile o per
casi particolarmente tenaci, con carta abrasiva finissima.
• Per decalcificare la lavatrice impiegare unicamente decalcificanti di marca con anticorrosivo per lavatrici.
• Attenersi assolutamente per l’impiego e il dosaggio alle indicazione del produttore.
• Far eseguire ai procedimenti di decalcificazione e di eliminazione della ruggine del cestello alcuni
cicli di risciacquo per eliminare tutti i residui di acidi che potrebbero danneggiare la macchina. In
nessun caso impiegare detergenti conten enti solventi. C’è il pericolo che si formino dei vapori
che potrebbero incendiarsi ed esplodere.
6.3 PULIZIA DELLA GUARNIZIONE OBLO’
Controllare periodicamente che non ci siano fermagli, bottoni, chiodi, spilli n elle pieghe della guarnizione oblò.
6.4 PULIZIA DELLA POMPA DI SCARICO
La pulizia della pompa di scarico occorre solo se l a pompa stessa fosse bloccata a causa di bottoni, fermagli o d
oggetti simili e l’acqua non venisse scaricata.
In tal caso operare nel modo di seguito indicato.
1. Togliere la spina dalla rete per disinserire la macchina dal collegamento elettrico.
2. A seconda del modello agire come di seguito:
MODELLO A – Girare verso sinistra con una monetina i bottoni in plastica che fissano lo zoccolo
sulla porta anteriore delle lavatrici.
MODELLO B – Inserire un cacciavite di piccole
dimensioni nelle feritoie praticate sulla porta anteriore dello zoccolo, quindi fare leggermente leva
con il cacciavite verso l’alto in modo tale da liberare la parte superiore dello zoccolo stesso del mobile.
Inclinare leggermente in avanti lo zoccolo e tirar e
verso l’alto per toglierlo completamente.
18
Page 19
I
3. Estrarre il tubo flessibile di svuotamento”A”.
Attenzione: il tubetto caldo segnala acqua calda o bollente. Posare sul
pavimento un recipiente basso e togliere il tappo “B” per scaricare
l’acqua.
A seconda del carico di acqua può essere necessario svuot are più volte il recipiente.
Quando non fuoriesce più acqua, chiudere nuovamente il tubo fless ibile riapplicando saldamente il tappo “B”.
4. Svitare il coperchio della pompa “D” girando verso sinistra.
Pulire ed eliminare oggetti estranei dal corpo della pompa.
Controllare anche l’interno “E” assicurandosi che la girante ruoti liberamente, vi potrebbero essere incastrati corpi estranei che devono essere
tolti.
5. Riavvitare il coperchio della pompa.
Fissare il tubo flessibile di svuotamento inserendo il tappo a scatto nel suo alloggiamento «C».
Sistemare,a seconda del modello, lo zoccolo come di seguito:
MODELLO A – Inserire lo zoccolo prima nella parte inferiore. Fissarlo con un quarto di g iro verso destra
dei bottoni in plastica.
Gli incavi dei bottoni devono trovarsi in posizione orizzontale.
MODELLO B – Inserire lo zoccolo prima nella p arte inferiore e p oi spingere lo stess o verso il mo bile fino
6.5 PULIZIA CASSETTO DETERSIVI
E’ opportuno tenere pulito il cassetto detersivi da incrostazioni.
Per rendere facile questa operazione, bisogna estrarr e il cassetto del detersivi completamente dalla sua sede (tirare il c assetto fino in fondo, sollevar lo
leggermente e quindi estrarlo completamente superando il bloccaggio con
un leggero strappo).
Togliere i due sifoni «B» e pulire il tutto con acqua calda.
Infilare nuovamente i sifoni fino in fondo e prima di inserire il cassetto nella
propria sede, eliminare eventuali depositi di detersivo.
6.6 PULIZIA FILTRI AFFLUSSO ACQUA
La macchina è dotata di un filtro per proteggere le valvole di afflusso dell’acqua.
Il filtro si trova nel raccordo del tubo di alimentazione che va collegato al rubinetto
Il filtro deve essere pulito se la lavatrice non carica acqua oppure questa fluisce in quan-
tità insufficiente.
Per la pulizia operare nel modo seguente:
ad incastro avvenuto.
• Togliere la spina dalla rete per disinserire la macchina dal collegamento
elettrico.
• Chiudere il rubinetto dell’acqua.
• Svitare il raccordo del tubo di alimentazione dal rubinetto.
• Toglier il filtro del raccordo del tubo di afflusso.
• Pulire il filtro con acqua e con l’ausilio di uno spazzolino.
• Nel riavvitare il raccordi del tubo di alimentazione controllare che il filtro sia posizionato correttamente.
19
Page 20
I
0
7. AVVERTENZE IN CASO DI ANOMALIE DI FUNZIONAMENTO
Questo prodotto risponde alle vigenti norme di sicurezza relative alle apparecchi ature elettriche. Eventu ali controll i
tecnici o riparazioni devono essere eseguiti per motivi di sicurezza solo da personale qualificat o, onde evitare pericoli per l’utente.
Quando la macchina non funziona prima di chiamare il serv izio Assistenza, per evitare inutili spese, controllare
personalmente che siano state effettuate le operazioni elencate in questa
1 La macchina non parte
Controllare che:
- la spina sia correttamente inserita nella presa
- lo sportello oblò sia ben chiuso
- sia stato premuto il pulsante “Avvio/Pausa”
2 Non carica acqua
Controllare che:
- la spina sia correttamente inserita nella presa
- lo sportello oblò sia ben chiuso
- il rubinetto dell’acqua sia aperto
- i filtri del tubo di al imentazione acqua non siano otturati. Pulirli come
descritto nel paragrafo 6.5.
- il tubo di alimentazione idrica non sia incastrato o piegato
3 Nel cestello di lavaggio non
si vede l’acqua
Nessun guasto.
Il livello dell’acqua è più basso del vetro dell’oblò, perc hé le nuove mac-
chine usano poca acqua, ottenendo gli stessi risultati di lavaggio e risciacquo
4 Non scarica l’acqua
5 Non scarica l’acqua dopo
l’ultimo risciacquo dei
programmi di lavaggio delicati e lana
6 La macchina carica e sca-
rica continuamente
7 Forti vibrazioni durante giri
centrifuga
Controllare che:
- il tubo di scarico non sia spiegato
- la pom pa di scarico non sia intasata. Pulirla come descritto nel para-
grafo 6.3
La sosta è prevista dal programma di lavaggio (se è stata attivata
l’opzione centrifuga e arresto con vasca piena
mazione di pieghe sui tessuti.
Per effettuare lo scarico dell’acqua procedere come descritto nel para-
grafo “Fine programma”
Controllare che l’estremità del tubo di scarico non sia troppo bassa.
Controllare che:
- La macchina sia ben livellata come descritto nel paragrafo 3.2
- la lavatrice non sia troppo accostata a muri o mobili
- il gruppo oscillante interno si a stato sbloccato come descritto nel pa-
ragrafo 3.1
8 Si forma troppa schiuma in
vasca ed esce dal cassetto
Controllare che:
- il detersivo usato sia quello previsto per macchine automatiche e non
per il lavaggio a mano
- sia stato us ato nella quantità indicata in libretto e non in quantità su-
periori
9 Presenza di acqua sul pa-
vimento
10 L’ammorbidente non viene
immesso completamente o
rimane troppa acqua nello
scomparto
Controllare che:
- I raccordi del tubo di alimentazione dell’acqua non allentati
- l’estremità del tubo di scarico non sia spostata dalla sua posizione.
Controllare che i sifoni nel cassetto detersivo siano sistemati correttamente nella loro sede o non siano intasati. Pulirli come d escritto nel paragraf o
6.4.
tabella anomalie.
) per evitare la for-
2
Page 21
I
11 La macchina non centrifu-
ga
12 S vuotamento acqua dal ce-
stello
13 La biancheria non è stata
centrifugata correttamente
14 Residui di detersivo sulla
biancheria
15 Il risultato del lavaggio non
è soddisfacente
E’ intervenuta la sicurezza antisbilanciamento p erché la biancheria non è
uniformemente distribuita all’interno del cestello. Quindi, qualora a fine ciclo la biancheria rimanga bagnata, consigliamo di distribuirla a mano
all’interno del cestello e ripetere il solo programma di centrifuga.
In caso di mancanza di corrente o di un inconveniente della lavatrice, si
può effettuare lo svuotamento d’emergenza dell’acqua contenuta
all’interno del cestello operando come descritto nel paragrafo 6.3
I grandi capi di biancheria sono arrotolati e non distribuiti uniformemente
nel cestello. E’ necessario lavare sempre capi di biancheria grandi e piccoli.
Molti detersivi senza fosfati contengono sostanze difficilmente solubili i n
acqua.
Selezionare il programma Risciacquo oppure spazzolare la biancheria.
- Probabilmente è stato usato poco detersivo o un detersivo non
adatto.
- Le macchie dif ficili non sono state sottoposte ad un trattamento
preliminare
- Non è stata scelta la temperatura giusta
- Il cestello è sovraccarico
VISUALIZZAZIONE DI ERRORI
In caso di malfunzionamento la macchina segnalerà l’anom alia tramite il lampeggio intermittente della spia visualizzazione fasi programma “Fine” e delle spie poste sopra i pulsanti opzioni.
Ogni lampeggio della spia “Fine” dura circa mezzo sec ondo ed è divisa da quella succ essiva per un te mpo analogo, in cui la spia rimane spenta. Durante il lampeggio intermittente della spia “Fin e”, anche le spie poste sopra i
pulsanti opzioni lampeggiano intermittenti ma più velocem ente. Per determ inare il tipo di errore, contar e il numero
dei lampeggi della spia “Fine”:
Numero lampeggi tra due intervalli di tem-
po di 15 secondi della spia fasi programma
“Fine”
Mancato carico acqua in vasca
5
Fare riferimento nella tabella anomalie ai punti: 2
Descrizione problema
Mancato scarico acqua dalla vasca
6
Fare riferimento nella tabella anomalie ai punti: 4 e 5
Perdite d’acqua con intervento dell’acquastop (per i modelli
provvisti di questo dispositivo di sicurezza)
1
All’inizio dell’esecuzione del programma di l avaggio, nel caso in cui l’oblò non sia stato chiuso correttamente, le
spie fasi programma “Inizio” e “Lavaggio” lampeggia no int ermittenti e alt ernativamente, con intervalli d i circa mezzo secondo. Il lampeggio continua sino a quando l’obl ò viene chiuso correttamente. La segnalazione dell’oblò aperto inizia dopo circa 5 secondi dall’avvio del programma di lavaggio.
Per tutti gli altri codici d’errore visualizzati, contattare il più vicino Centro di Assistenza dopo aver tolto
l’alimentazione elettrica e chiuso il rubinetto dell’acqua.
Per questo tipo di errore, provvedere a chiudere il rubinetto di alimentazione idrica, togliere la spina elettrica e contattare il centro di
assistenza tecnica.
21
Page 22
I

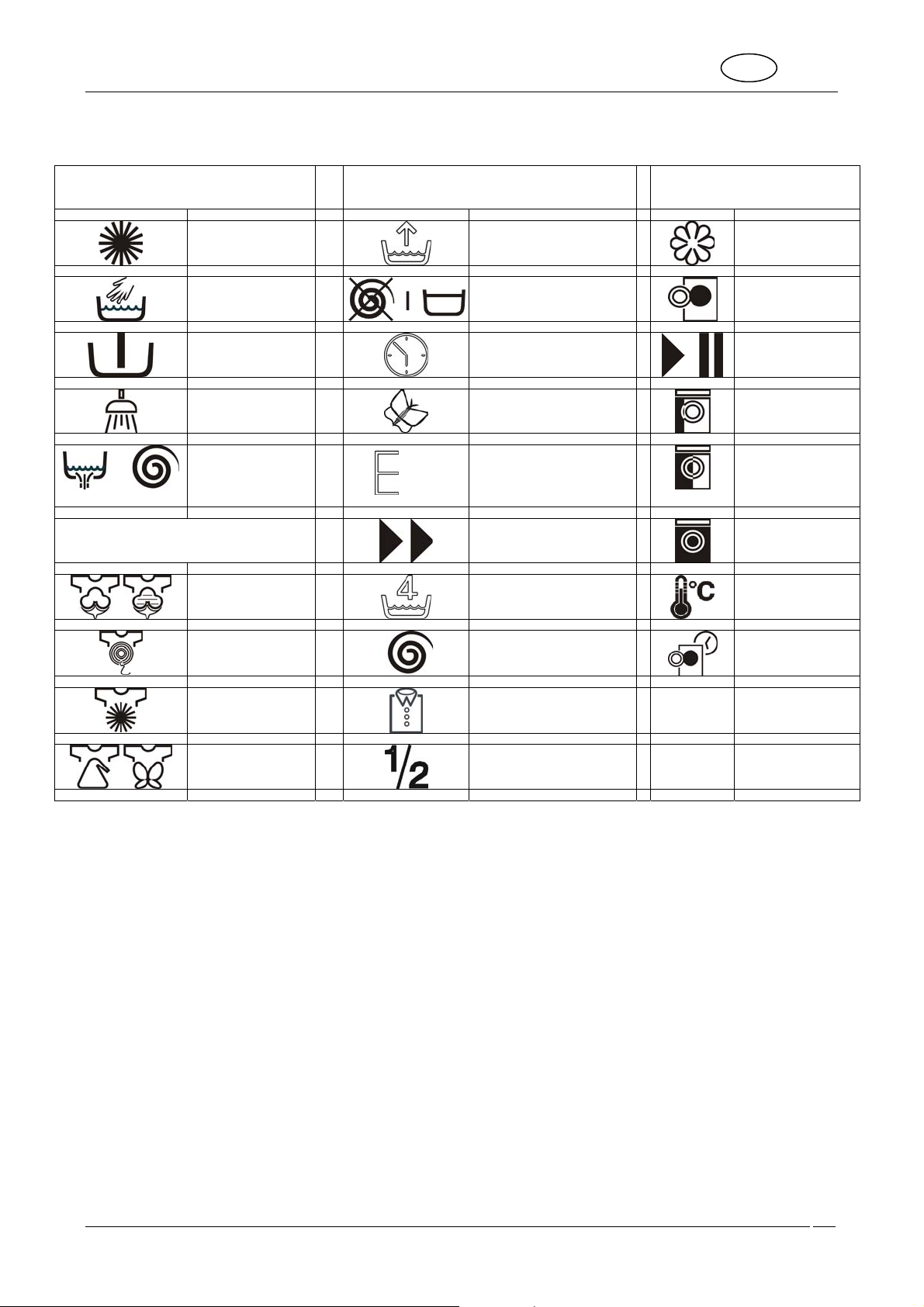

9. SIMBOLI PANNELLO COMANDI
PROGRAMMI
ASCIUGATURA
SCARICO E CENTRIFUGA
LAVA A MANO
PRELAVAGGIO
RISCIACQUI
SETTORI
COTONE E COLORATI
SINTETICI E DELICATI
LANA
ASCIUGATURA
OPZIONI
- e
AUMENTO ACQUA IN VASCA
ESCLUSIONE CENTRIFUGA E
ARRESTO VASCA PIENA
RISCIACQUO AGGIUNTIVO
SELEZIONE CENTRIFUGA
DELAY TIMER
DELICATI
ECONOMICO
RAPIDO
STIRAMENO
MEZZO CARICO
ALTRI SIMBOLI
AMMORBIDENTE
APERTURA OBLÒ
AVVIO – PAUSA
INIZIO
LAVAGGIO
FINE
RISCALDAMENTO
TEMPO RIMANTE
22
Page 23
Colorati delicati poco sporchi
i
a
c
a
(
)
A
Programmi
CotoneColorati
(per tessuti di
cotone, colorati
o canapa)
Scarico e centrifuga
Colorati delicati normalmente sporchi 40° 5-2
Colorati resistenti normalmente sporchi 60° 5-2
Biancheria molto sporca
Biancheria normalmente sporca 75° 52
Biancheria sporco eccezionale 90° 412
Risciacqui
GUIDA ALLA SELEZIONE PROGRAMMI - LEGENDA SIMBOLI PULSANTI
Descrizione del ciclo di lavaggio
Temperatura
Kg di carico max consigliato
Detersivo prelavaggio
Detersivo lavaggio
Additivo (facoltativo)
Candeggio (facoltativo)
Aumento acqua in vasca
Rapido
30°
4-2
60°
512
0°
5---
5---
- ○○
U
- ○○
U
- ○○
U
- ○○
U
U
U
- ○○
--○
○○
○○
Lavaggio a 30°C, risciacqui e centrifuga finale alla velocità selezionata
Lavaggio a 40°C, risciacqui e centrifuga finale alla velocità selezionata
Lavaggio economico a 60°C, risciacqui e centrifuga finale alla velocità selezionata
Prelavaggio a 35°C, lavaggio economico a 60°C, risciacqui e centrifuga finale alla veloc
selezionat
Lavaggio a 75°C, risciacqui e centrifuga finale alla velocità selezionata
Prelavaggio a 35°C, lavaggio a 90°C, risciacqui e centrifuga finale alla velocità selezionata
3 o 4 risciacqui (se il programma risciacquo aggiuntivo è premuto) e centrifuga finale alla velo
selezionat
Solo scarico, o scarico e centrifuga finale alla velocità selezionata
Lana Seta
Programmi
Sintetici-
Delicati
(per fibre
sintetiche
artificiali, miste
e lino)
= il pulsante può essere premuto
Lana e seta 35° 1-2
Lava a mano 0° 1-2
Ammorbidente 0° 3- Abiti lavabili da rinfrescare 30° 2,5 - 2
Sintetici delicati normalmente sporchi 40° 2,5 - 2
Sintetici resistenti normalmente sporchi 60° 2,5 - 2
Sintetici resistenti molto sporchi
START - PAUSA
60°
2,5 1 2
AUMENTO ACQUA IN VASCA
U
U
U
U
U
U
U
--
-
-
-
-
-
-
- Lavaggio a 35°C, scarico e centrifuga alla velocità selezionata (max 900 giri)
--
○○
○○
○○
○○
○○
Lavaggio a freddo, scarico e centrifuga alla velocità selezionata (max 900 giri)
1 risciacquo con ammorbidente, scarico e centrifuga alla velocità selezionata (max 900 giri)
Lavaggio a 30°C, risciacqui, scarico e centrifuga alla velocità selezionata (max 900 giri)
Lavaggio a 40°C, risciacqui, scarico e centrifuga alla velocità selezionata (max 900 giri)
Lavaggio a 60°C, risciacqui, scarico e centrifuga alla velocità selezionata (max 900 giri)
Prelavaggio a 35°C, lavaggio a 60°C, risciacqui, scarico e centrifuga alla velocità selezionata
max 900 giri
RAPIDO
ESCLUSIONE CENTRIFUGA
E ARRESTO VASCA PIEN
Codice 19 592 0144 00
Loading...
