Smeg SLB712 User Manual

LAVATRICE

LIBRETTO ISTRUZIONI

IT

Indice

1. Avvertenze per la sicurezza e l’uso 2

2. Istruzioni per l’installazione 5

3. Descrizione comandi 8

4. Utilizzazione della macchina per il lavaggio 9

5. Pulizia e manutenzione 15

6. Avvertenze in caso di anomalie e malfunzio­namento

18

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di
apparecchi elettrici ed elettronici (Waste Electrical and Electronic Equipment - WEEE).
Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il
territorio dell’Unione Europea.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà pertanto con­ferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elet­trotecnici, oppure riconsegnarla ai rivenditori al momento dell’acquisto di una nuova apparecchiatura di tipo
equivalente, in ragione di uno a uno.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dimessa al riciclaggio, al tratta­mento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta
l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrati­ve ai termini di legge.

1

LEGGERE ATTENTAMENTE LE ISTRUZIONI E AVVERTENZE

Avvertenza!

Vi consigliamo di leggere attentamente tutte le istruzioni contenute in questo ma­nuale per conoscere le condizioni più idonee per un corretto e sicuro utilizzo
dell’apparecchio.
E’ molto importante che questo libretto istruzioni venga conservato con
l’apparecchiatura per consultazioni future.
In caso di vendita o di trasferimento accertarsi che il libretto accompagni sempre la
macchina, per permettere di informarsi sul funzionamento.

1. AVVERTENZE PER LA SICUREZZA E L’USO

Avvertenza!

Questi avvertimenti vengono forniti per ragioni di sicurezza .
Devono essere letti attentamente prima dell’installazione e prima dell’uso.

Smaltimento dell’imballaggio

• Non lasciare i residui dell’imballo incustoditi nell’ambiente domestico. Separare i vari materiali di
scarto provenienti dall’imballo e consegnarli al più vicino centro di raccolta differenziata.

• I materiali componenti l’imballo (sacchetti di plastica, polistirolo, profilati metallici, ecc.) non devono
essere lasciati alla portata dei bambini.

Smaltimento dell’apparecchio dismesso

• L’apparecchio dismesso deve essere reso inutilizzabile: si abbia cura di rendere inservibile
la vecchia chiusura oblò (si eviterà cosi che i bambini, durante i loro gioco, possano chiu­dersi dentro ed essere in pericolo di vita) e tagliare il cavo di alimentazione elettrica dopo
aver staccato la spina dalla presa di corrente.
L’apparecchio dovrà poi essere consegnato ad un centro di raccolta differenziata.

Tutela dell’ambiente

• Sfruttare la capacità massima consigliata. Non superare il carico massimo consentito.

• Non utilizzare la funzione prelavaggio per bucato poco o normalmente sporco.

• Dosare il detergente secondo le raccomandazioni del costruttore

• Selezionare la massima velocità di centrifuga compatibilmente con il tipo di bucato. Le centrifughe

ad alta velocità riducono il tempo di asciugatura e riducono il consumo di energia.

Istruzioni sulla sicurezza

• Questo apparecchio è previsto per un impiego di tipo domestico, ed è conforme alle Direttive
72/23 CEE, 89/336 CEE (incluse le Direttive 92/31 CEE e 93/68 CEE), attualmente in vigore.

• Prima dell’installazione e utilizzo leggere attentamente tutte le indicazioni contenute in questo ma-
nuale.

• Prima dell’uso assicurarsi che il gruppo vasca sia stato sbloccato (vedere le istruzioni). Se il grup-
po vasca non è stato sbloccato, durante la centrifuga può causare danni alla lavatrice e ai mobili o
alle apparecchiature vicine.

• Questo Libretto Istruzioni costituisce parte integrante dell’apparecchio: occorre conservarlo sem-
pre integro unitamente all’apparecchio. L’installazione dovrà essere eseguita da personale qualifi­cato e nel rispetto delle norme vigenti. L’apparecchio è costruito per le seguenti funzioni: lavaggio
e asciugatura di biancheria o tessuti dichiarati idonei dal produttore al trattamento in macchina
nell’apposita targhetta. Ogni altro uso va considerato improprio. Il costruttore declina ogni re-
sponsabilità per utilizzi diversi da quelli indicati.

• La targhetta di identificazione, con i dati tecnici, il numero di matricola e la marcatura è visibilmen-
te posizionata nella parte in vista dopo l’apertura del portello oblò. La targhetta di identificazione
non deve mai essere rimossa.

• I lavori elettrici ed idraulici necessari per l’installazione dell’apparecchi devono essere ese­guiti solo da personale qualificato.

• E’ obbligatorio il collegamento di terra secondo le modalità previste dalle norme di sicurezza degli
impianti elettrici. Il costruttore declina ogni responsabilità per eventuali danni a persone o

cose derivanti dal mancato collegamento o collegamento difettoso della linea di terra.

I

2

• Nel caso in cui l’apparecchio non venisse allacciato tramite una spina, occorre prevedere un di-
spositivo di separazione onnipolare con l’apertura per contatto di almeno 3mm.

• La spina da collegare al cavo di alimentazione e la relativa presa dovranno essere dello stesso ti-
po ed in conformità alle norme in vigore. Verificare che i valori di tensione e frequenza di rete cor­rispondano a quelli riportati sulla targhetta di identificazione. Evitare l’uso di adattatori o derivatori.
Non staccare mai la spina tirando il cavo di alimentazione.

• La macchina è staccata dalla rete di alimentazione elettrica solo se la spina è estratta dalla
presa oppure se è stato disinserito l’interruttore generale dell’impianto elettrico. La spina
deve essere accessibile dopo l’installazione.

• L’apparecchio deve essere installato utilizzando nuovi assiemi di tubi flessibili (presenti a corredo
dell’apparecchio). I vecchi assiemi di tubi flessibili, non dovrebbero essere riutilizzati.

• Fare attenzione che l’apparecchiatura non appoggi sul cavo di alimentazione elettrica.

• La lavatrice non deve essere assolutamente utilizzata sui veicoli, a bordo di navi o di aerei, o in

ambienti che presentano condizioni particolari come, per esempio, atmosfere esplosive o corrosive
(polveri, vapori e gas) o liquidi esplosivi e/o corrosivi.

• Non posizionare la lavatrice in ambienti esposti al gelo. Tubi gelati possono scoppiare sotto pres-
sione.

• Assicurarsi che il tubo di scarico, agganciato al lavandino, sia saldamente bloccato e non possa
muoversi.

• Se non è bloccato, la forza repulsiva dell’acqua potrebbe spostarlo dal lavandino con pericolo di
allagamento.

• Agganciando il tubo ad un lavandino controllare inoltre che l’acqua defluisca rapidamente dal­lo stesso per evitare pericoli di trabocco dal lavandino.

• Non sovraccaricare la macchina.

• In nessun caso impiegare per la lavatrice detergenti contenenti solventi o prodotti chimici, per il la-

vaggio. Potrebbero danneggiare la macchina e formare vapori velenosi. Questi potrebbero
inoltre incendiarsi ed esplodere.

• Indumenti inzuppati di prodotti petroliferi non devono essere lavati in macchina. Verificare che non
siano presenti nei capi apparecchi infiammabili prima del lavaggio (esempio: accendini, fiammiferi,
ecc.)

• Se vengono usati fluidi volatili per la pulitura, accertarsi che le sostanze siano state tolte
dall’indumento prima di introdurlo nella macchina.

• Prima di introdurre gli indumenti per il lavaggio, assicurarsi che le tasche siano vuote, i bottoni ben
biffati e le cerniere chiuse.

• Evitare di lavare indumenti sfilacciati o strappati.

• Lavando con temperature elevate il vetro dell’oblò si riscalderà molto.

• Prima di aprire l’oblò, controllare che l’acqua sia stata completamente scaricata.

• Se c’è dell’acqua aprire l’oblò solo dopo averla fatta scaricare. Nel dubbio, leggere il libretto istru-

zioni.

• L’acqua nella macchina non è potabile!

• Ingerire detersivi per lavatrici può causare lesioni in bocca ed in gola.

• Prima di togliere la biancheria dalla lavatrice assicurarsi che il cestello sia fermo.

• Al termine di ogni utilizzo, spegnere la macchina per evitare dispersione di energia elettrica.

• Lasciare l’oblò socchiuso fra un lavaggio e l’altro allo scopo di mantenere la guarnizione in buone

condizioni.

• In caso di funzionamento anomalo non cercare mai di riparare la macchina da soli. Disinserire
la macchina dalla rete elettrica e chiudere il rubinetto dell’acqua. Contattare quindi un tecnico qua­lificato. Le riparazioni devono essere eseguite solo da personale qualificato.

• L’apparecchio è destinato all’uso da parte di persone adulte. Non permettere ai bambini di
manomettere i comandi o di giocare con la lavatrice e non tenere i bambini nelle vicinanze du-

rante lo svolgimento del programma.

• I cuccioli di animali o i bambini piccoli potrebbero introdursi all’interno della lavatrice .

• Controllare sempre l’interno del cesto prima dell’uso ed evitare che i bambini giochino con

l’apparecchiatura.

• Tenere lontano i bambini dalla macchina con sportello oblò aperto oppure con cassetto detersivo
aperto; nell’apparecchio potrebbero esservi residui di detersivo che possono causare danni irrepa­rabili agli occhi, alla bocca ed alla gola, provocando anche la morte per soffocamento.

• L’apparecchio non è destinato all’uso da parte di persone (bambini inclusi) con ridotte capacità
mentali, sensoriali o fisiche, o sprovviste della necessaria esperienza e conoscenza, a meno che
non abbiano ricevuto l’opportuna supervisione o le istruzioni sull’uso dell’apparecchio da parte di
un personale responsabile per la loro sicurezza.

I

3

• Non conservare liquidi infiammabili vicino all’apparecchio.

Periodo di sosta prolungata.

• Dovendo lasciare la macchina inattiva per lungo tempo è consigliabile:staccare i collegamenti elet-
trici ed idraulici e lasciare l’oblò socchiuso per evitare il ristagno dei cattivi odori.

Importante!

L’uso di questa apparecchiatura è facile.
Tuttavia per ottenere i migliori risultati, è importante leggere attentamente questo libretto e eseguire
tutte le istruzioni prima di metterle in funzione.
Il libretto fornisce le indicazioni corrette sull’installazione, l’uso e la manutenzione oltre a dare utili con­sigli.

Il costruttore declina ogni responsabilità per danni subiti da persone e cose, causati
dall’inosservanza delle suddette prescrizioni o derivanti dalla manomissione anche di una
singola parte dell’apparecchio e dall’utilizzo di ricambi non originali.

I

4

5

2. ISTRUZIONI PER L’INSTALLAZIONE

Importante!

L’apparecchio deve essere installato da un tecnico specializzato secondo le norme in vigore.
La lavatrice ha un peso notevole. Prudenza nel sollevarla.

2.1 DISIMBALLO

Il gruppo oscillante è bloccato per il trasporto dalle viti (A) poste sul retro della lavatrice, con relativi distanziali di
plastica (B). Lo smontaggio delle viti permette di utilizzare il cavo di alimentazione elettrico.

A+B

I

1. Svitare tutte le viti con la chiave da 10 mm.

2. Togliere dal retro tutte le viti (A)

3. Togliere tutti i distanziali di plastica (B)

B

A

4. Montare tutti gli appositi tappi di plastica forniti in dotazione (C), per

evitare che spruzzi o acqua penetrino all’interno della macchina, oppure
per evitare il contatto con parti in tensione.

Attenzione!

• Non capovolgere la macchina e non adagiarla sui fianchi.

• E’ consigliabile conservare tutte le sicurezze di trasporto che dovranno essere rimontate nel caso di un trasferi-

mento dell’apparecchiatura.

C

I

2.2 POSIZIONAMENTO E LIVELLAMENTO

1. Sistemare la macchina nella
posizione prescelta.

2. Livellare accuratamente la
macchina in tutte le direzioni
mediante una livella a bolla
regolando se necessario
l’altezza dei piedini. A regola­zione avvenuta bloccare i pie­dini con gli appositi controda­di.

I tubi per l’alimentazione e lo scarico dell’acqua possono essere orientati verso destra o verso sinistra per consenti­re una adeguata installazione.

Attenzione!

• Si raccomanda di eseguire questa operazione in modo accurato onde evitare durante l’uso, vibrazioni
rumori o spostamenti della lavatrice.

• Qualora la macchina sia installata su un pavimento ricoperto da moquette, occorre prestare attenzione
che le aperture nella parte inferiore della lavatrice non vengano ostruite.

• Accertarsi inoltre che durante il funzionamento, la lavatrice non sia appoggiata a muri, pareti, mobili, ecc.

• La macchina non deve essere installata dietro ad una porta bloccabile, porta scorrevole oppure ad una porta

con cerniera nella parte opposta.

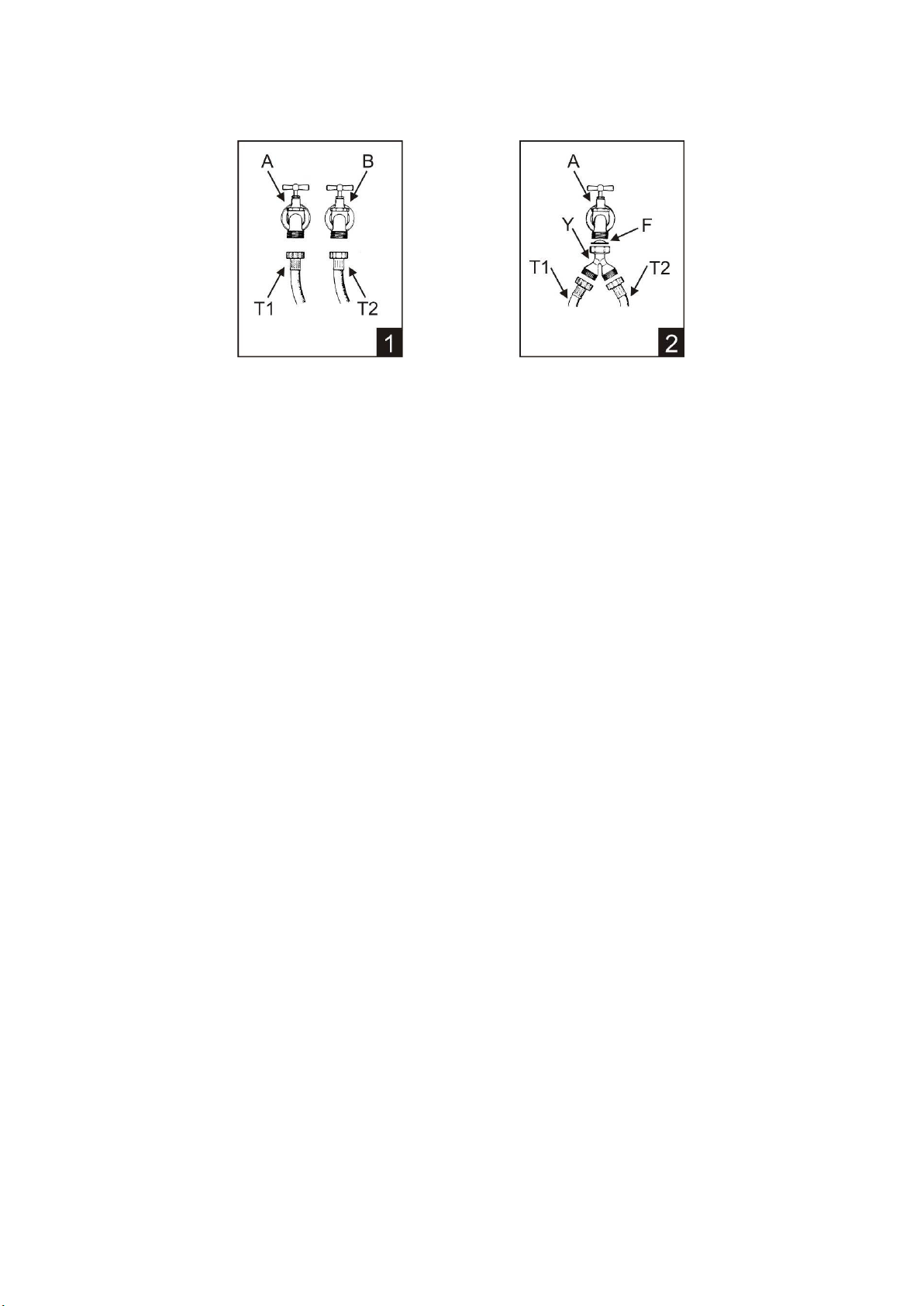

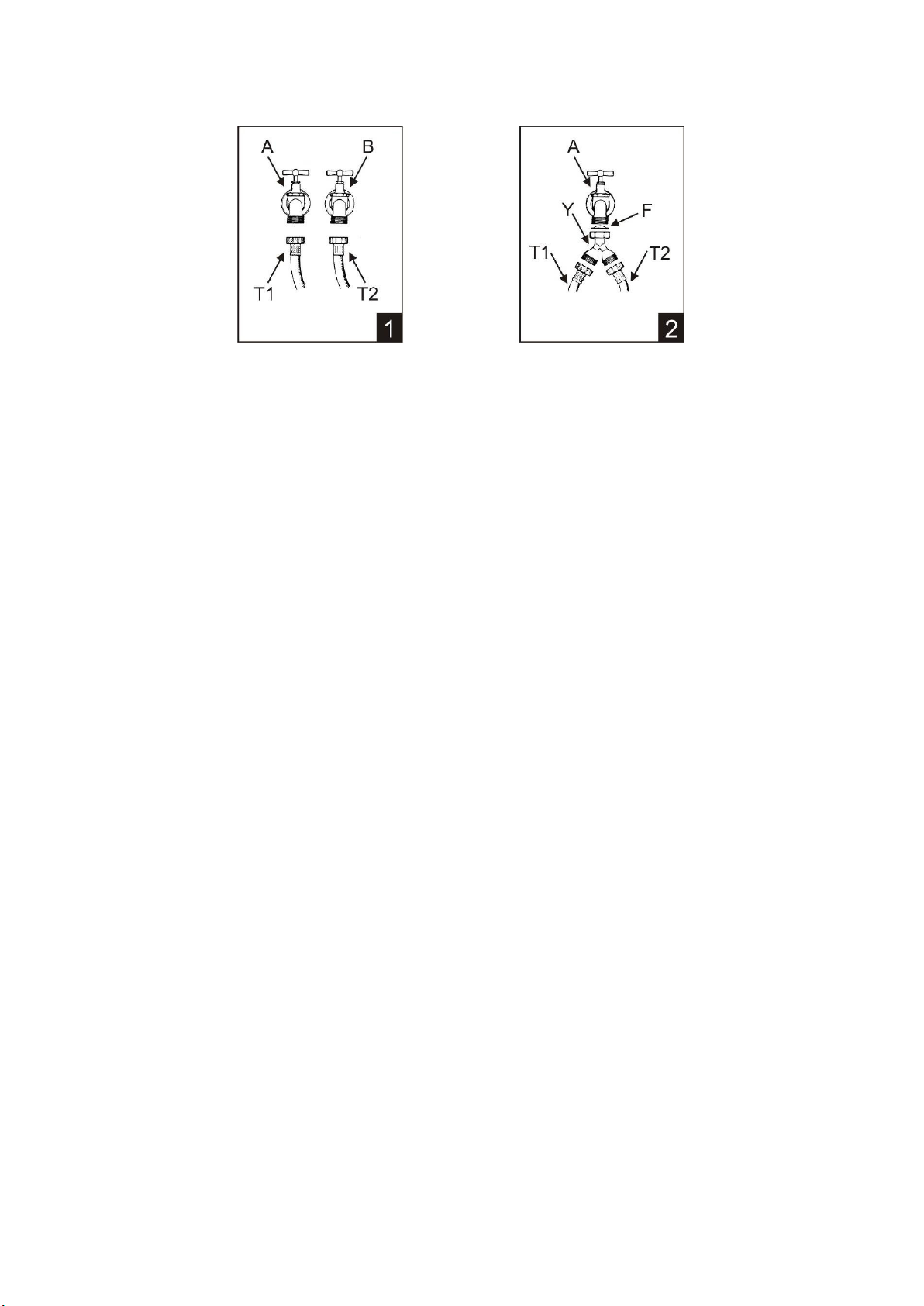

2.3 COLLEGAMENTO ALLA PRESA D’ACQUA

1. Verificare che la pressione di alimentazione sia compresa tra i seguenti valori: 0,05­0,9MPa. In caso di pressione superiore, installare un riduttore di pressione.

2. Collegare il tubo di alimentazione acqua fredda (ghiera di colore azzurro) al rubinetto
di acqua fredda con bocca filettata ¾ gas, avendo cura di avvitarlo strettamente per
evitare perdite. Il tubo di carico dell’acqua non deve essere piegato o schiacciato e
non deve essere cambiato o tagliato. Le filettature devono essere serrate esclusiva­mente a mano.

3. Nel caso in cui sia presente l’alimentazione con acqua calda, la temperatura dell’acqua che viene erogata
non deve essere superiore a 60°C ed il tubo con ghiera di colore rossa deve essere collegato al rubinetto che
eroga acqua calda.

Attenzione!

• Se il collegamento viene effettuato a tubazioni nuove o rimaste inattive per molto tempo, bisogna far defluire
una certa quantità di acqua prima di inserire il tubo di carico. In tal modo si evita che eventuali depositi di
sabbia e altre impurità possano otturare gli appositi filtri in dotazione della macchina per proteggere le valvo­le di carico acqua.

• Il nuovo tubo di alimentazione fornito con la macchina deve essere utilizzato ed il vecchio tubo di alimenta-
zione non deve essere utilizzato.

6
