Page 1
DANSK Installation Side 2 Brugervejledning Side

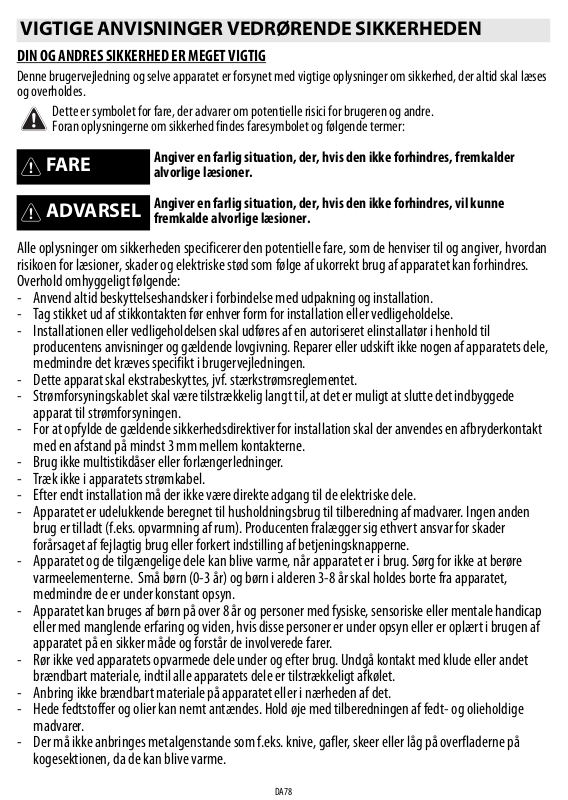

VIGTIGE ANVISNINGER VEDRØRENDE SIKKERHEDEN
DIN OG ANDRES SIKKERHED ER MEGET VIGTIG
Denne brugervejledning og selve apparatet er forsynet med vigtige oplysninger om sikkerhed, der altid skal læses
og overholdes.
Dette er symbolet for fare, der advarer om potentielle risici for brugeren og andre.
Foran oplysningerne om sikkerhed findes faresymbolet og følgende termer:
FARE
ADVARSEL
Angiver en farlig situation, der, hvis den ikke forhindres, fremkalder
alvorlige læsioner.
Angiver en farlig situation, der, hvis den ikke forhindres, vil kunne
fremkalde alvorlige læsioner.
Alle oplysninger om sikkerheden specificerer den potentielle fare, som de henviser til og angiver, hvordan
risikoen for læsioner, skader og elektriske stød som følge af ukorrekt brug af apparatet kan forhindres.
Overhold omhyggeligt følgende:
- Anvend altid beskyttelseshandsker i forbindelse med udpakning og installation.
- Tag stikket ud af stikkontakten før enhver form for installation eller vedligeholdelse.
- Installationen eller vedligeholdelsen skal udføres af en autoriseret elinstallatør i henhold til
producentens anvisninger og gældende lovgivning. Reparer eller udskift ikke nogen af apparatets dele,
medmindre det kræves specifikt i brugervejledningen.
- Dette apparat skal ekstrabeskyttes, jvf. stærkstrømsreglementet.
- Strømforsyningskablet skal være tilstrækkelig langt til, at det er muligt at slutte det indbyggede
apparat til strømforsyningen.
- For at opfylde de gældende sikkerhedsdirektiver for installation skal der anvendes en afbryderkontakt
med en afstand på mindst 3mm mellem kontakterne.
- Brug ikke multistikdåser eller forlængerledninger.
- Træk ikke i apparatets strømkabel.
- Efter endt installation må der ikke være direkte adgang til de elektriske dele.
- Apparatet er udelukkende beregnet til husholdningsbrug til tilberedning af madvarer. Ingen anden
brug er tilladt (f.eks. opvarmning af rum). Producenten fralægger sig ethvert ansvar for skader
forårsaget af fejlagtig brug eller forkert indstilling af betjeningsknapperne.
- Apparatet og de tilgængelige dele kan blive varme, når apparatet er i brug. Sørg for ikke at berøre
varmeelementerne. Små børn (0-3 år) og børn i alderen 3-8 år skal holdes borte fra apparatet,
medmindre de er under konstant opsyn.
- Apparatet kan bruges af børn på over 8 år og personer med fysiske, sensoriske eller mentale handicap
eller med manglende erfaring og viden, hvis disse personer er under opsyn eller er oplært i brugen af
apparatet på en sikker måde og forstår de involverede farer.
- Rør ikke ved apparatets opvarmede dele under og efter brug. Undgå kontakt med klude eller andet
brændbart materiale, indtil alle apparatets dele er tilstrækkeligt afkølet.
- Anbring ikke brændbart materiale på apparatet eller i nærheden af det.
- Hede fedtstoffer og olier kan nemt antændes. Hold øje med tilberedningen af fedt- og olieholdige
madvarer.
- Der må ikke anbringes metalgenstande som f.eks. knive, gafler, skeer eller låg på overfladerne på
kogesektionen, da de kan blive varme.
DA78
Page 2
- Der skal monteres en skilleplade (medfølger ikke) i rummet under apparatet.
NEJOK
- Hvis der er en revne i overfladen, skal stikket tages ud af stikkontakten for at undgå risikoen for elektrisk
stød (kun for apparater med glasoverflade).
- Apparatet er ikke beregnet til at blive startet ved hjælp af en ekstern timer eller en separat
fjernbetjening.
- ADVARSEL: Hold øje med kogesektionen, når der tilberedes med fedtstoffer eller olie, da de kan komme
i brand. Forsøg ALDRIG at slukke en brand med vand, men tag stikket ud af stikkontakten, og dæk
derefter flammen til med for eksempel et låg eller et brandtæppe.
ADVARSEL: Risiko for brand: opbevar ikke genstande på kogezonernes overflader.
- Anvend ikke damprensere.
- Der må ikke anbringes genstande af metal, som f.eks. knive, gafler, skeer og låg, på kogesektionens
overflade. De kan blive meget varme.
- Efter endt tilberedning skal der slukkes for kogezonen ved hjælp af den tilhørende betjeningsknap. Stol
ikke på grydedetektoren (kun for apparater med induktion).
OPLYSNINGER OM MILJØHENSYN
Bortskaffelse af emballagen
Emballagen kan genbruges 100% og er mærket med genbrugssymbolet ( ). Emballagen må derfor ikke efterlades i miljøet, men skal bortskaffes i
overensstemmelse med lokale regler.
Bortskaffelse af produktet
Dette apparat er i overensstemmelse med EU-direktiv 2002/96/EF, Affald af elektrisk og elektronisk udstyr (WEEE).
Når dette produkt bortskaffes på korrekt vis, er brugeren med til at forhindre potentielt negative konsekvenser for miljøet og folkesundheden.
Symbolet på produktet eller på dokumenterne, der ledsager produk tet, angiver, at produktet ikke må bortskaffes sammen med husholdningsaffaldet. Det skal i
stedet afleveres på en genbrugsstation for elektrisk og elektronisk udstyr.
Råd om energiforbrug
For at opnå de bedste tilberedningsresultater anbefales følgende:
• Brug kogegrej med en bunddiameter, der svarer til kogezonens diameter.
• Brug kun kogegrej med plan bund.
• Om muligt skal grydernes låg være lagt på under tilberedningen.
• Ved brug af trykkoger afkortes tilberedningstiden, og der opnås yderligere energibesparelser.
• Anbring kogegrejet på midten af kogezonen (aftegnet på kogesektionen).
OVERENSSTEMMELSESERKLÆRING
- Produktet er udviklet, produceret og markedsført i overensstemmelse med sikkerhedskravene i "Lavspændingsdirektivet" 2006/95/EF
(der erstatter direktiv 73/23/EØF) og beskyttelseskravene i "EMC"-direktivet 2004/108/EØF.
- Dette apparat opfylder kravene i de europæiske forordninger for øko-design nr. 66/2014 i overensstemmelse med den europæiske standard EN 60350-2.
FØR BRUG
VIGTIGT: Kogezonerne tænder ikke, hvis kogegrejet ikke har den korrekte diameter. Brug kun gryder med symbolet for "INDUKTION" (se figur ved
siden af). Før der tændes for kogesektionen, anbringes gryden på den ønskede kogezone.
EKSISTERENDE KOGEGREJ
Brug en magnet til at teste, om kogegrejet er egnet til kogesektionen: Kogegrejet kan ikke bruges, hvis det ikke er magnetisk.
- Kontrollér, at grydernes bund ikke er ru, da dette vil kunne ridse kogesektionens overflade. Kontrollér køkkengrejet.
- Sæt aldrig varme gryder eller pander på betjeningspanelets overflade. Den kan blive beskadiget.
DA79
Page 3
ANBEFALET DIAMETER AF KOGEGREJETS BUND
Ø
28 cm
XL
Ø
17 cm min. 28 cm maks.
Ø
21 cm
L
Ø
15 cm min. 21 cm maks.
Ø
18 cm
M
Ø
14,5 cm
S
Ø
12 cm min. 18 cm maks.
Ø
10 cm min. 14,5 cm maks.
Ø
12 cm
Multizone
39 cm
23 cm
Maks. Min.
min. 5 mm
min. 20 mm
min. 5 mm
INSTALLATION
Kontrollér, at apparatet ikke er blevet beskadiget under transporten. I tilfælde af problemer kontaktes forhandleren eller Service.
Se illustrationerne på side 2 vedrørende indbygningsmålene og anvisninger i installation.
FORBEREDELSE AF INDBYGNINGEN
ADVARSEL
• Afstanden mellem apparatets underside og skillepladen skal overholde målene anført på figuren.
• For at sikre produktets korrekte funktion må minimumåbningen mellem bordpladen og møblets øverste kant ikke spærres (min. 5 mm).
• Hvis der er installeret en ovn under bordet, skal det sikres, at den er udstyret med et kølesystem.
• Monter aldrig kogesektionen oven på opvaskemaskinen eller vaskemaskinen. På denne måde undgås det, at de elektroniske kredsløb kommer i kontakt med damp eller
fugt, der kan ødelægge dem.
• Bordpladen fjernes med en skruetrækker (medfølger ikke) ved hjælp af de ydre fjedre nederst på produktet.
- Monter en skilleplade under
kogesektionen.
- Der må ikke være adgang til
produktets underside efter
opstillingen.
- Ved installation af en ovn under
kogesektionen må der ikke
placeres en skilleplade.
DA80
Page 4

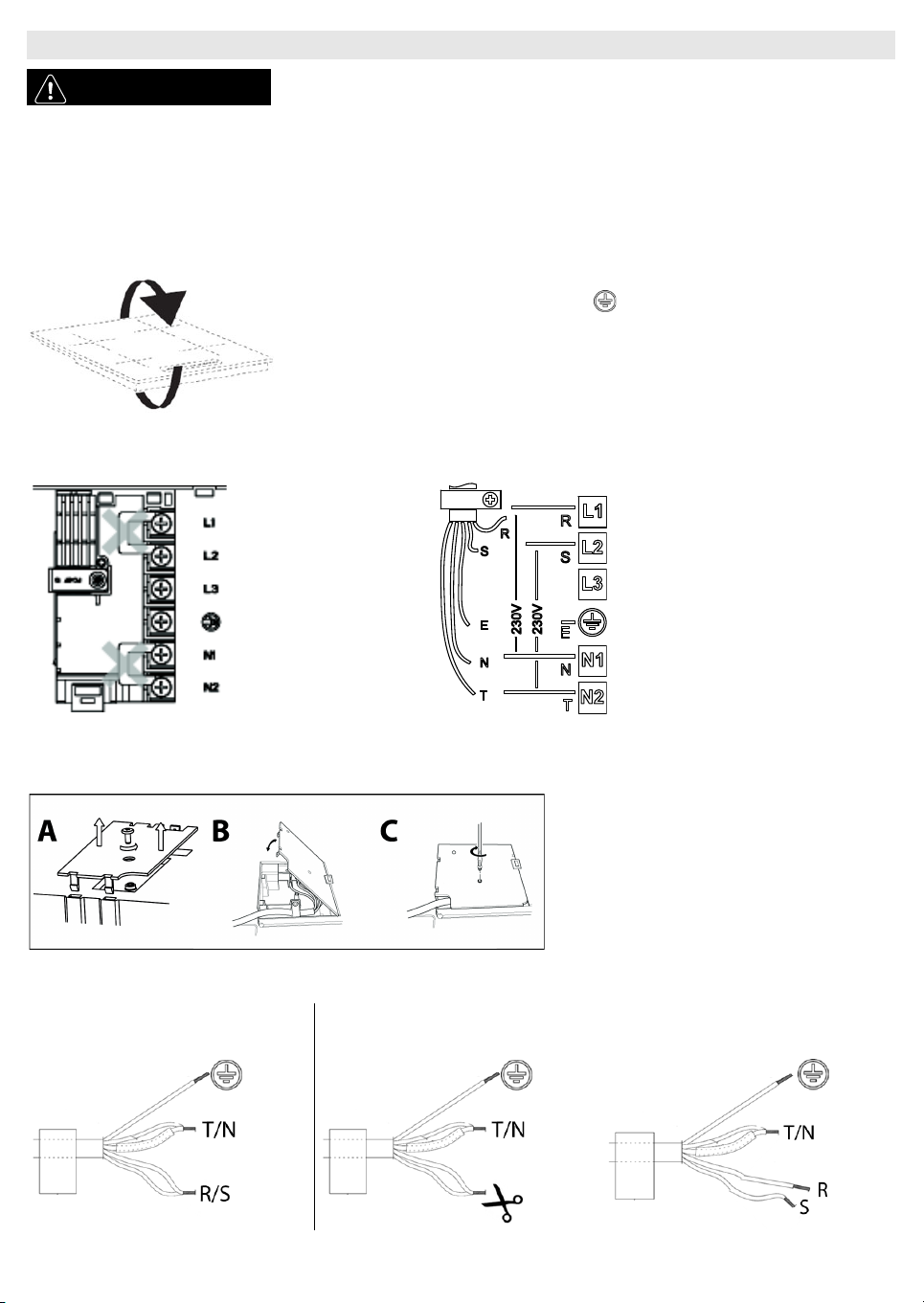

TILSLUTNING TIL STRØMFORSYNINGEN
L1=R SORT L2=S BRUN =E GUL-GRØN
N1=N BLÅ N2=N GRÅ med blå film
ADVARSEL
- Producenten fralægger sig ethvert ansvar for skader på personer, dyr eller ting, der skyldes manglende overholdelse af anvisningerne i
dette afsnit.
- Strømkablet skal være så langt, at kogesektionen kan fjernes fra bordpladen.
- Kontrollér, at spændingen på typepladen, der er anbragt på bunden af apparatet, svarer til spændingen, der hvor apparatet installeres.
Forbind til klemkasse
For elektrisk tilslutning af det medfølgende elkabel (5 x 2,5 mm). Følg anvisningerne nedenfor for at forbinde til klemkassen:
- Tag stikket ud af stikkontakten.
- Installationen skal udføres af kvalificeret personale, der har kendskab til de aktuelle regulativer
vedrørende sikkerhed og installation.
Fjern shunts fra klemkassen
Fjern de to shunts, som vist, før elkablet sættes i
• Fastgør strømkablet med kabelholderen.
• Fjern låget fra klemkassen (A) ved at skrue skruen løs, og sæt låget i beslaget (B) på klemkassen.
• Luk låget (C) og skru det fast på klemkassen med skruen fjernet.
Tilslutning til klemkassen
Tilslutning til vægside
For 220-240V 1N bruges ledningen parret som ved
levering.
For 380-415V 3N eller 380-415V 2N adskilles ledningerne med saks, som vist på billedet nedenfor,
og forbind dem
DA81
Page 5
BRUGERVEJLEDNING
Låsning af betjeningspanel
Betjeningsfunktioner og display for kogezone
Tænding/slukning
Multizone
Lynbetjening
Slider
Multizone
Power management/Timer/
Funktionsknappen til låsning
af betjeningspanel
Display, der angiver effektniveauet
Angiver den valgte kogezone
Kogezonens placering
Sliderfunktion
Øgning af effektniveauet
Reducering af effektniveauet

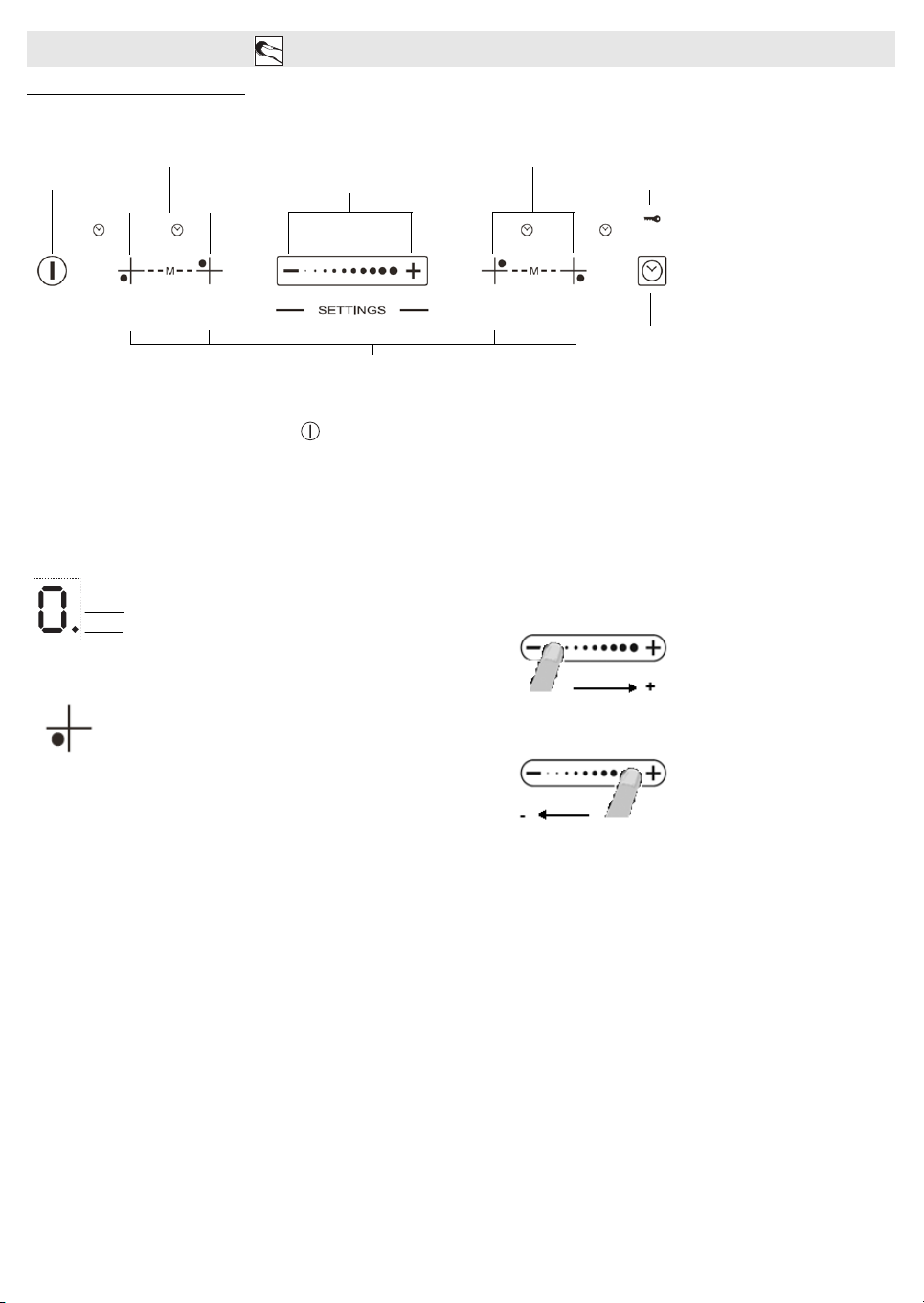

Beskrivelse af betjeningspanelet
Betjeningspanel
Tænding og slukning af kogesektionen
Kogesektionen tændes, ved at der trykkes på tasten i 2 sekunder, indtil kogezonens display lyser. Sluk ved at trykke på den samme tast, indtil displayet slukker.
Alle kogezoner deaktiveres.
Hvis kogesektionen allerede har været brugt, lyser Indikatoren for restvarme "H", indtil kogezonerne er afkølede.
Hvis der ikke vælges en funktion inden for 10 sekunder, efter at der er tændt for kogesektionen, deaktiveres den automatisk.
Tænding og regulering af kogezone
Tænd for kogesektionen, aktiver den ønskede kogezone ved at trykke på den tilhørende runde tast, og anbring gryden på den valgte kogezone. Brug skyderen til at
vælge den ønskede effekt. Effekten kan indstilles mellem en minimumseffekt på 0 og en maksimal effekt på 9 eller booster "P", hvis funktionen findes.
Effektniveauet øges ved at lade fingeren glide flere gange fra venstre mod højre på slideren, og niveauet mindskes ved at lade fingeren glide i modsat retning.
Alternativt kan tasterne "+" og "-" anvendes.
Slukning af kogezone
For at slukke for kogezonen skal der trykkes på den tilhørende tast i mere end 3 sekunder.
Kogezonen slukker. Hvis zonen stadig er varm, vises bogstavet "H" på zonens display.
Låsning af betjeningspanel
Denne funktion blokerer betjeningen af kogesektionen, så børn ikke kan tænde for den ved et uheld. Tænd for kogesektionen for at aktivere låsningen af betjeningspanelet, og
hold tasten Timer nede i 3 sekunder. Et lydsignal og en kontrollampe ved siden af hængelåssymbolet angiver aktiveringen. Betjeningspan elet er låst med undtagelse af
slukningsfunktionen. For a t deaktivere låsningen gentages aktiveringsproceduren . Kontrollampen slukker, og kogesektionen er ige n aktiveret.
Hvis der er vand, væske, der er kogt over, eller genstande, der trykker på tasten under symbolet, kan låsningen af betjeningspanelet aktiveres eller deaktiveres utilsigtet.
DA82
Page 6
Timer
Timeren kan bruges til at indstille en tilberedningstid på op til 99 minutter (1 time og 39 minutter) for alle kogezonerne.
Vælg den kogezone, der skal anvendes med timeren, og tryk på timeren. Der lyder et lydsignal (se figuren). Displayet viser "00", og LED-indikatoren
tænder. Timerens indstilling kan øges eller mindskes ved at holde sliderens taster "+" og "-" inde. Når den indstillede tid er gået, lyder der et lydsignal,
og kogezonen slukker automatisk. Timeren deaktiveres ved at trykke på tasten Timer i mindst 3 sekunder.
Gentag ovenstående punkter for at indstille timeren for en anden zone. Timerdisplayet viser altid timeren for den valgte zone eller timeren med den
korteste tid.
Ændring eller deaktivering af timeren: Tryk på knappen til valg af kogezonen for den ønskede timer.

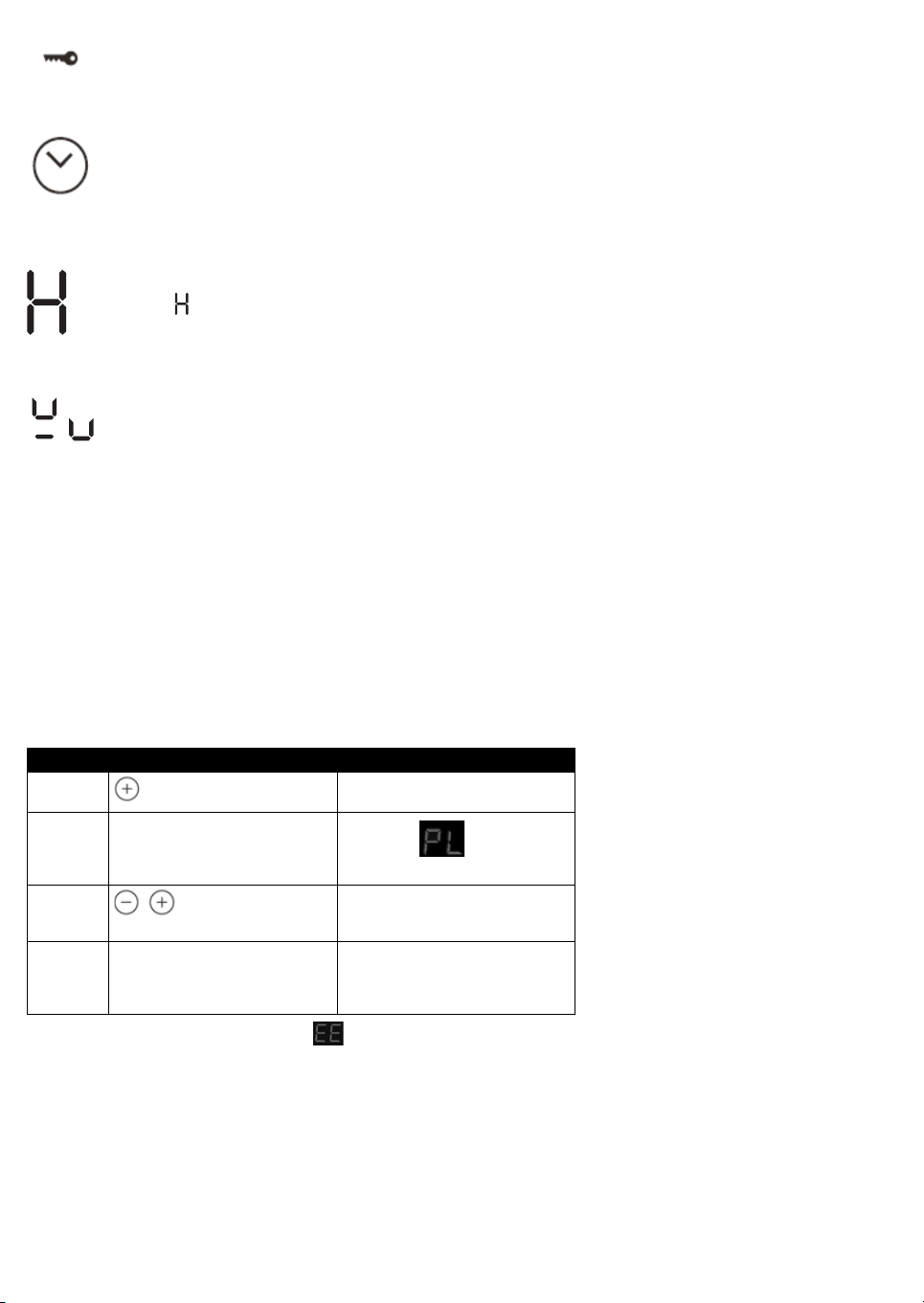

Meddelelser fra betjeningspanelet
Indikator for restvarme.
Kogesektionen er udstyret med en restvarmeindikator for hver ko gezone. Denne indikator viser hvilke kogezoner, der stadig er varme.
Hvis displayet viser , er kogezonen stadig varm. Hvis indikatoren for kogezonen viser restvarme, kan den stadig bruges til at holde maden varm på eller til
at smelte smør.
Når kogezonen er afkølet, slukker displayet.
Indikator for en ikke korrekt gryde eller gryde ikke til stede.
Hvis gryden ikke passer til din induktionskogesektion, hvis den er dårligt placeret eller ikke har en passende størrelse, vises symbolet for "gryde ikke til
stede" på displayet (figuren ved siden af). Hvis der ikke registreres en gryde inden for 60 sekunder, slukker kogezonen.
Lynkogningsfunktion (Booster)
Funktionen findes kun sammen med nogle af kogezonerne, og den gør det muligt at udnytte kogesektionens effekt maksimalt (for eksempel til at bringe vand i kog
hurtigt). Funktionen aktiveres ved at trykke på tasten "+", indtil displayet viser "P". Efter 10 minutters brug af boosterfunktionen indstiller kogesektionen automatisk
zonen til niveau 9.
Funktionen "Power management" (funktion, afhængig af model)
Takket være funktionen "Power management" kan brugeren efter behov indstille kogesektionens maksimale effekt.
Denne indstilling er mulig når som helst og opretholdes indtil næste ændring.
Ved at indstille den nødvendige maksimale effekt justeres kogesektionens fordeling i de forskellige kogezoner automatisk, hvilket sikrer, at denne grænse aldrig
overskrides – med den fordel at alle zonerne kan styres samtidig, men uden problemer med overbelastning.
Der findes og vises 4 maksimale effektniveauer på displayet: 2,5 – 4,0 – 6,0 – 7,2 kW (7,2 kW betragtes som maks. strøm for kogeplade)
På købstidspunktet er kogesektionen indstillet til den maksimale effekt
Efter stikket er sat i stikkontakten, er det i de første 60 sekunder muligt at indstille den ønskede effekt ved hjælp af følgende punkter:
Trin Betjeningspanel Display
1Tryk i ca.
2 Tryk på knappen Power
3
4 Tryk på knappen Power
3 sekunder
Management for at
bekræfte det foregående
trin
Tryk for at vælge det
/
ønskede niveau blandt de
tilgængelige muligheder
Management for at
bekræfte det foregående
trin
Displayet viser
Lyset tændes sammen med lamperne for de
kogezoner, der er i brug
Displayet viser det valgte niveau, som blinker
i cirka 2 sekunder, hvorefter kogesektionen
udsender et lydsignal og derefter slukke r af
sig selv. Det er nu klar til brug
I tilfælde af fejl ved indstilling af effekt vises symbolet i midten, og der lyder et akustisk signal i ca. 5 sekunder. I dette tilfælde skal konfigurationsproceduren
startes forfra. Hvis fejlen opstår igen, kontaktes Service.
Hvis brugeren under almindelig brug prøver at øge det maksimale tilgængelige effektniveau, når det nås, blinker den anvendte zones niveau to gange , og der lyder et
akustisk signal.
For at opnå højere effekt i denne zone er det nødvendigt at udføre en manuel reduktion af effektniveauet for en eller flere af de allerede aktive zoner.
DA83
Page 7

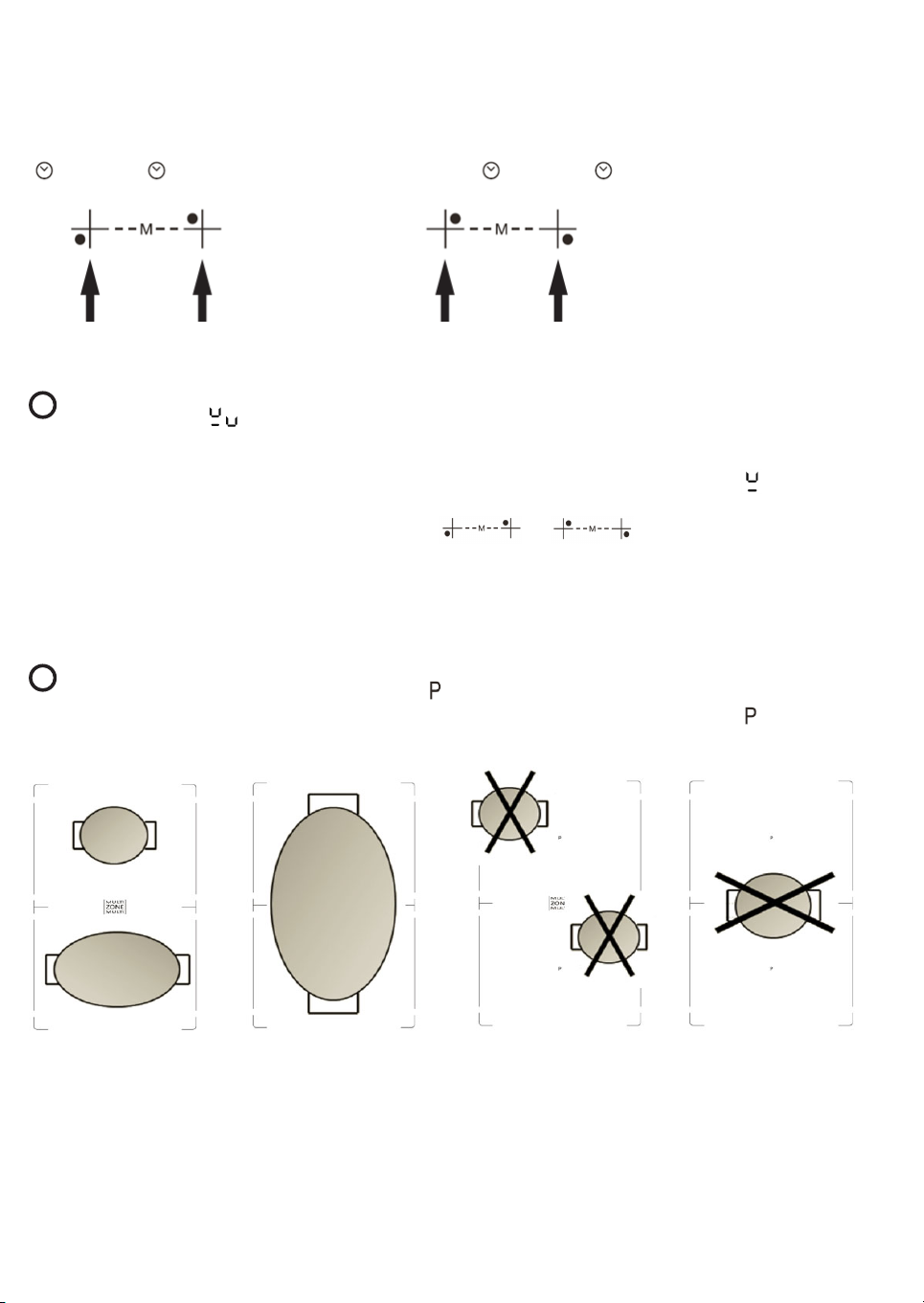

Multizone-zonefunktion
Hvis funktionen findes, kan kogezonen bruges som to separate zoner eller som en enkelt ekstrastor kogezone.
Ideel til brug af ovale, rektangulære og lange gryder (bunden må maks. være 38x23 cm) eller samtidig brug af mere end én standardgryde. Til aktivering af Multizonezonefunktionen tændes der for kogesektionen, og der trykkes samtidigt på de 2 knapper til valg af zonerne, som vist herunder: De to kogezonedisplays viser niveau "0".
Begge prikker ved siden af niveaunummeret er tændt for at angive, at Multizone-zonefunktionen er aktiveret.
Effektniveauet ændres (fra 1 til maks. 9 eller P) ved at trykke på tasterne -/+ eller ved at lade fingeren glide i vandret retning på slideren. Multizone-zonefunktionen
deaktiveres ved at trykke samtidigt på zonernes 2 valgknapper. For at slukke for zonerne øjeblikkeligt holdes en af zonernes valgknap nede i 3 sekunder.
i
Meddelelsen "ingen gryde" vises på displayet for den kogezone, der ikke kan registrere en gryde (enten fordi der ikke er nogen gryde, eller fordi den står
forkert, eller fordi den er uegnet til induktion). Meddelelsen er aktiv i 60 sekunder. I det tidsrum kan der placeres en gryde eller flyttes gryder rundt i Multizone-zonen
efter behov.
Hvis der stadig ikke er placeret nogen gryde på den zone efter 60 sekunder, standser systemet "søgningen" efter gryder, men symbolet forbliver synligt på
displayet for at minde om, at zonen er deaktiveret.
Multizone-zonefunktionen aktiveres igen ved at trykke på en af de to knapper eller
Multizone-zonefunktionen kan også registrere, når en gryde flyttes fra en zone til en anden inden for flex-zoneområdet og holde det samme effektniveau som for den
zone, hvor gryden oprindeligt blev placeret (se eksemplet på figuren herunder: Hvis gryden flyttes fra forreste varmelegeme til bagerste varmelegeme, vises
effektniveauet på det display, der hører til den zone, hvor gryden nu står).
Det er også muligt at bruge Multizone-zoneområdet som to uafhængige kogezoner ved brug af knappen til den enkelte zone. Anbring gryden i midten af den e nkelte
zone, og juster effektniveauet på det berøringsfølsomme panel.
i
Vigtigt: Sørg for at placere kogegrejet midt på kogezonen, så logoet midt i den enkelte kogezone dækkes.
I tilfælde af en stor gryde, eller ovalt, rektangulært eller aflangt kogegrej skal kogegrejet placeres midt på kogezonen, så begge logoer dækkes.
Eksempler på korrekt og ukorrekt placering af kogegrej:
DA84
Page 8
RENGØRING
ADVARSEL
VIGTIGT: Brug ikke skure-/metalsvampe, da brug af disse svampe med tiden vil ødelægge glasset.
• Lad kogesektionen køle af efter hver brug, og rengør den, så ophobning af fastbrændte madrester undgås.
• Sukker og andre madvarer med et højt sukkerindhold kan beskadige kogesektionen og skal fjernes med det samme.
• Salt, sukker og sand kan ridse glasoverfladen.
• Brug en blød klud, køkkenrulle eller et specialmiddel, der er beregnet specifikt til rengøring af kogesektionen (følg producentens anvisninger).
- Anvend ikke damprensere.
- Før rengøringen påbegyndes, skal det kontrolleres, at der er slukket for kogezonerne, og at
restvarmeindikatoren ("H") er slukket.
FEJLFINDINGSOVERSIGT
• Læs og følg anvisningerne i afsnittet "Brugervejledning".
• Kontrollér, at der ikke er strømafbrydelse.
• Tør kogesektionen omhyggeligt af efter rengøring.
• Hvis displayet viser alfanumeriske koder, når der tændes for kogesektionen, gås der frem i henhold til nedenstående tabel.
• Hvis der ikke kan slukkes for kogesektionen efter brug, skal stikket straks tages ud af stikkontakten.
FEJLKODE BESKRIVELSE MULIG ÅRSAG LØSNING
C81, C82
F42 eller F43
F12, F21, F25, F36, F37, F40, F47, F56, F58, F60 Ring til Service, og opgiv fejlkoden
Betjeningspanelet slukker, når
temperaturen bliver for høj
Kogesektionen er ikke forbundet til
den rigtige spænding
Temperaturen i de elektroniske
komponenter er for høj
Sensoren registrerer en anden
spænding end tilslutningens
Vent, til kogesektionen er afkølet,
før den bruges igen
Tag stikket ud af stikkontakten, og
kontrollér tilslutningen
STØJ FRA KOGESEKTIONEN
Der kan komme hvislende eller knitrende lyde fra induktionskogesektioner under normal funktion. Disse lyde stammer fra gryderne pga. bundenes særlige egenskaber
(for eksempel lag af forskellige materialer, ujævn bund). Lydene varierer afhængigt af det anvendte kogegrej og mængden af madvarer i det og er derfor ikke tegn på
en defekt.
Induktionskogesektionen er desuden udstyret med et indvendigt kølesystem for at holde de elektroniske komponenter ved en kontrolleret temperatur. Dette er
årsagen til, at der kan høres lyde fra ventilatoren under funktion og også i nogle minutter efter, at der er slukket for kogesektionen. Dette er helt normalt og nødvendigt,
for at produktet kan fungere korrekt.
DA85
Page 9
EFFEKTTABEL
Effektindstilling Tilberedningstype Anvendelse
(angivelsen afhænger af erfaring og tilberedningsvaner)
Maks. indstilling
Høj indstilling
Mellemindstilling
Lav indstilling
OFF
Boost Hurtig opvarmning
8-9 Stegning - kogning
7-8
6-7
4-5
3-4
2-3
1-2
1
Ingen
varme
Bruning - svitsning -
kogning - grilning
Bruning - kogning -
stuvning - svitsning - grilning
Stegning -
stuvning - svitsning - grilning
Stegning - simring -
indkogning - vending med
afsluttende ingrediens
Smeltning - optøning -
varmholdning - afsluttende
vending
Støtteflade
Ideel til hurtigt at øge madens temperatur, til hurtigt at bringe vand eller anden væske i kog
Ideel til bruning, start på en tilberedning, stegning af frosne produkter, bringe hurtigt i kog
Ideel til at svitse, holde i kog, stege og grille (i kort tid, 5-10 minutter)
Ideel til at svitse, holde let i kog, stege og grille (i 10-20 minutter), forvarme tilbehør
Ideel til at stuve retter, holde svagt i kog, stege (i lang tid). Vende pasta med f.eks. olie eller parmesan
Ideel til langvarig tilberedning (ris, sovse, steg, fisk) med væske (f. eks. vand, vin, bouillon, mælk),
vende pastaretten til sidst
Ideel til langvarig tilberedning (mængder under en liter: ris, sovse, steg, fisk) med væske (f. eks. vand,
vin, bouillon, mælk)
Ideel til blødgøring af smør, smeltning af chokolade, optøning af små madvarer og varmholdning af
netop færdige retter (f.eks. sovs, suppe, minestrone)
Ideel til varmholdning af netop færdige retter, vending af risotto med de sidste ingredienser og
varmholdning af serveringsfade (med tilbehør egn et til induktion)
Kogesektionen er i standby eller slukket (mulig restvarme efter tilberedningen, vises med H)
BEMÆRK:
Når der tilberedes retter, der kun kræver tilberedning i kort tid, men hvor en perfekt fordeling af varmen er nødvendig (for eksempel pandekager), på dobbeltzonen
med en diameter på 28 cm (afhængigt af model), anbefales det at anvende kogegrej med en diameter på højst 24 cm. I forbindelse med skånsomme tilberedninger
(f.eks. smeltning af chokolade eller smør) anbefales det at anvende enkeltzoner med en mindre diameter.
DA86
Loading...
