Smeg SIM1643D, SIM1643DS User Manual

Download

Содержание

1 Предупреждения 234

1.1 Общие меры безопасности 234

1.2 Назначение прибора 238

1.6 Утилизация 239

1.7 Как читать руководство по эксплуатации 240

2 Описание 241

2.1 Общее описание 241

2.2 Панель управления 242

3 Использование 244

3.1 Предупреждения 244

3.2 Предварительные операции 245

3.3 Эксплуатация варочной поверхности 245

3.4 Специальные функции 252

3.5 Дополнительные функции 253

3.6 Сообщения об ошибке 256

4 Чистка и уход 257

4.1 Предупреждения 257

4.2 Чистка поверхностей 257

4.3 Еженедельная очередная чистка 257

4.4 Пятна от продуктов или остатки пищи 257

4.5 Что делать, если... 258

5 Установка 259

5.1 Подключение к сети электропитания 259

5.2 Для монтажника 260

5.3 Меню управления мощностью (используется только при установке) 260

5.4 Указания по безопасности 261

5.5 Врезка рабочей поверхности 261

5.6 Встраивание 263

ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ

Рекомендуется внимательно прочитать данное руководство, в котором содержатся все указания для сохранения неизменными внешнего вида и функций купленного прибора.

Для получения дополнительной информации о продукте см.: www.smeg.com

233

Предупреждения

1 Предупреждения

1.1 Общие меры безопасности Риск получения травм

• Во время эксплуатации данный прибор и его доступные части сильно нагреваются.

• Не дотрагивайтесь до нагревательных элементов во время эксплуатации.

• Ни в коем случае не пытайтесь погасить пламя/возгорание водой: выключите прибор и накройте пламя крышкой или покрывалом из огнестойкого материала.

• Эксплуатация данного прибора разрешена детям, начиная с 8летнего возраста, и лицам с ограниченными физическими, психическими или умственными способностями, а также лицам, не обладающим достаточным опытом и знаниями, если они были соответствующим образом проинструктированы или находятся под наблюдением взрослых, ответственных за их безопасность.

• Не разрешайте детям играть с прибором.

• Не допускайте нахождения вблизи прибора детей младше 8 лет без присмотра взрослых.

• Не позволяйте детям младше 8 лет приближаться к работающему прибору.

• Чистка и уход не должны осуществляться детьми без присмотра взрослых.

• Будьте предельно внимательны, так как варочные зоны нагреваются очень быстро. Не допускайте нагревания пустых кастрюль: опасность перегрева.

• Жиры и масла при перегреве могут загореться. Не отходите от прибора во время приготовления блюд, содержащих масло или жир. В случае возгорания масел или жиров никогда не гасите огонь водой. Закройте кастрюлю крышкой и выключите соответствующую варочную зону.

• Не используйте функцию Booster и Double Booster для подогревания жиро- или маслосодержащих блюд, так как существует опасность возгорания.

• Процесс приготовления должен всегда быть под контролем. Процесс быстрого приготовления должен быть под непрерывным контролем.

234

Предупреждения

• Во время использования прибора не кладите на варочную панель металлические предметы, например, кухонные приборы или посуду, так как они могут накалиться.

• Не вставляйте острые металлические предметы (столовые приборы или инструменты) в прорези прибора.

• Не используйте и не храните легковоспламеняющиеся материалы вблизи прибора или прямо под варочной панелью.

• НЕ ИСПОЛЬЗУЙТЕ БАЛЛОНЧИКИ С АЭРОЗОЛЯМИ ВБЛИЗИ РАБОТАЮЩЕГО ПРИБОРА.

• Выключайте прибор после использования.

• ЗАПРЕЩАЕТСЯ ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ПРИБОРА.

• Перед проведением любых работ на приборе (монтаж, техобслуживание, размещение или перемещение) всегда используйте средства индивидуальной защиты.

• Перед проведением любых работ на приборе необходимо отключить общее электропитание.

• Действия по установке и ремонту должны выполняться квалифицированным персоналом в соответствии с действующими нормами.

• Не пытайтесь отремонтировать прибор самостоятельно или без помощи квалифицированного техника.

• В случае повреждения шнура электрического питания необходимо немедленно связаться со службой технической поддержки для его замены.

Риск повреждения прибора

• При необходимости пользуйтесь деревянными или пластмассовыми кухонными принадлежностями.

• Не садитесь на прибор.

• Запрещается использовать в качестве опорной поверхности.

• Не заслоняйте отверстия и прорези, предназначенные для вентиляции и отвода тепла.

• Не используйте для чистки прибора струи пара.

• Не оставляйте прибор без надзора во время приготовления блюд, при котором выделяется масло или жир, которые при сильном перегреве могут воспламениться. Необходимо соблюдать максимальную осторожность.

235

Предупреждения

• Опасность возгорания: не храните предметы на варочных панелях.

• НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ПРИБОР ДЛЯ ОБОГРЕВА ПОМЕЩЕНИЯ.

• Емкости или сковороды-гриль должны располагаться внутри периметра варочной панели.

• Вся посуда должна иметь плоское ровное дно.

• В случае переливания или выплескивания жидкости через край посуды необходимо удалить ее с варочной панели.

• Не проливайте на варочную панель кислые вещества, например, лимонный сок или уксус.

• Не рассыпайте сахар или сладкие смеси на панель во время приготовления.

• Во время приготовления не кладите на прибор материалы или вещества, которые могут расплавиться или загореться (бумага, пластмасса или алюминиевая фольга).

• Ставьте емкости непосредственно на стеклокерамические поверхности.

• Не ставьте пустые кастрюли или сковороды на включенные варочные зоны.

• Запрещается использовать грубые или абразивные материалы, а также острые металлические скребки.

• Для чистки компонентов из стали или с металлическим покрытием (например, анодированных, никелированных или хромированных) не пользуйтесь чистящими средствами, содержащими хлор, нашатырный спирт или отбеливающие вещества.

Установка

• ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ЭТОТ

ПРИБОР НА КАТЕРАХ ИЛИ В ТРЕЙЛЕРАХ.

• Встраивание прибора в мебель следует производить вдвоем.

• Убедитесь, что мебель выполнены из термостойкого материала.

• Убедитесь, что в мебели имеются требуемые отверстия.

• Для предотвращения перегрева прибора не рекомендуется устанавливать его за декоративными дверями или панелями.

• Подключение к сети электропитания должно производиться уполномоченным техническим персоналом.

• Требуется обязательное заземление в соответствии с процедурами, предусмотренными нормами по безопасности электрических приборов.

236

Предупреждения

• Используйте провода, выдерживающие температуру минимум 90 °C.

• Момент затяжки винтов проводников питания клеммной панели должен составлять 1,5-2 Нм.

• Установка и возможная замена кабеля электропитания должна выполняться только уполномоченным техническим персоналом.

Для этого прибора

• В случае образования трещин на стеклокерамической варочной панели или ее поломки немедленно выключите прибор. Отключите электропитание и свяжитесь с сервисной технической службой.

• Необходимо избегать падения жестких предметов на поверхность варочной панели.

• Не используйте варочную панель, если в духовке выполняется пиролиз.

• Не трогайте или чистите поверхность варочной панели во время функционирования или когда индикаторные лампы остаточного тепла включены.

• Активируйте блокировку кнопок в присутствии детей или домашних животных, которые могут добраться до варочной панели.

• После использования прибора отключите варочные зоны и помните о том, что они остаются очень горячими в течение определенного времени после выключения. Не трогайте поверхности варочной панели.

• После использования выключите конфорки. Никогда не полагайтесь только на датчик наличия кастрюли.

• Необходимо внимательно следить за детьми, поскольку тяжело определить указания остаточного тепла. После работы, варочные зоны остаются очень горячими в течение определенного периода времени, даже если они выключены. Следите, чтобы дети не касались плиты.

• Стеклокерамические поверхности обладают высокой противоударностью, но необходимо избегать падения жестких острых предметов на поверхность варочной панели, это может привести к ее расколу.

• Стеклокерамическая поверхность не должна использоваться как опорная поверхность!

• В случае наличия крышки, перед ее открыванием удалить с нее возможные перелившиеся жидкости.

237

Предупреждения

• Перед тем как накрыть крышкой варочную поверхность, необходимо дать ей охладиться.

• Носители электрокардиостимулятора или подобных аппаратов должны удостовериться, что функционирование их приборов не будет повреждено индуктивным полем, частота которого находится в диапазоне от 20 до 50 кГц.

• Согласно положениям об электромагнитной совместимости индукционная варочная панель относится к группе 2 и к классу B (EN 55011).

1.2 Назначение прибора

• Данный прибор предназначен для приготовления пищи в домашних условиях. Любое иное использование прибора считается ненадлежащим.

• Прибор не предназначен для использования с наружными таймерами или с применением систем дистанционного управления.

1.3 Ответственность производителя

• Производитель снимает с себя

всякую ответственность за причиненный людям и имуществу ущерб в случае:

• ненадлежащего использования

прибора;

• несоблюдения предписаний

руководства по эксплуатации;

• нарушения целостности какой-

либо части прибора;

• использования неоригинальных

запчастей.

1.4 Идентификационная табличка

Идентификационная табличка с техническими данными, паспортным номером и маркировкой. Никогда не снимайте идентификационную табличку.

1.5 Руководство по эксплуатации

Данное руководство по эксплуатации является неотъемлемой частью прибора. Необходимо хранить его в целости и сохранности в доступном месте на протяжении всего срока службы прибора.

• Перед началом использования

прибора внимательно прочитайте данное руководство по эксплуатации.

238

Предупреждения

1.6 Утилизация

Cогласно европейской директиве 2012/19/ЕС об

отходах электрического и электронного оборудования (WEEE) по окончании срока службы этот прибор должен быть утилизирован отдельно от других отходов. Данный прибор не содержит каких-либо веществ в количествах, считающихся опасными для здоровья и окружающей среды, в соответствии с действующими европейскими директивами.

Для утилизации прибора:

• Обрежьте кабель

электрического питания и удалите кабель вместе с вилкой.

Электрическое напряжение

Опасность поражения электрическим током

• Отключите общее

электрическое питание.

• По окончании срока службы прибора его следует передать в соответствующие центры дифференцированного сбора электрических и электронных отходов или же передать продавцу в момент покупки аналогичного прибора, в соотношении один к одному.

Примите во внимание, что для упаковки прибора применяются безвредные материалы, пригодные для повторного использования.

• Передайте материалы упаковки в соответствующие центры дифференцированного сбора отходов.

Пластиковые упаковки

Опасность удушения

• Не оставляйте упаковку или ее части без присмотра.

• Не разрешайте детям играть с пластиковыми пакетами, входящими в состав упаковки.

• Отключите кабель электрического питания от электрической сети.

239

Предупреждения

1.7 Как читать руководство по эксплуатации

В настоящем руководстве по эксплуатации используются следующие условные обозначения:

Предупреждения

Общая информация об этом руководстве по эксплуатации, о мерах безопасности и конечной утилизации прибора.

Описание

Описание прибора и принадлежностей.

Использование

Информация по эксплуатации прибора и принадлежностей, советы по приготовлению.

Чистка и уход

Информация по правильной очистке и техническому обслуживанию прибора.

Установка

Информация для квалифицированного специалиста: установка, ввод в эксплуатацию и испытание устройства.

Меры предосторожности

Информация

Рекомендация

1. Последовательность инструкций по

эксплуатации.

• Отдельная инструкция по эксплуатации.

240

2 Описание

2.1 Общее описание

Описание

60 см

SX = Левые варочные зоны

CNT = Центральные варочные зоны

DX = Правые варочные зоны

Таблица максимальной потребляемой мощности (в Ватт)

Размеры

H x L (мм)

Одиночная зона 180 x 240 2100 Вт 2500 Вт 3000 Вт

Multizone

(Мультизоны)

* указанные мощности являются приблизительными и могут изменяться в зависимости от используемой посуды или заданных значений.

360 x 240 3000 Вт 3700 Вт -

Уровень 9 Booster Double Booster

241

2.2 Панель управления

Область варочных зон

Описание

Перечень кнопок

Шкала настройки: увеличивает или уменьшает уровень мощности одной варочной зоны.

Функциональная кнопка Warming

(подогрева): активирует режим поддержания тепла.

Перечень иконок

Гистограмма и иконка с цифрой: показывают выбранный уровень мощности варочной зоны.

Иконка функции Warming

(подогрева): показывает активацию режима поддержания тепла.

Иконка с ключом: показывает

активацию режима блокировки панели управления.

Иконка с часами: показывает таймер

зоны варки.

Область главных органов управления

Кнопка Вкл/Выкл: включает или

выключает варочную панель.

Кнопка паузы: активирует режим

приостановки функций прибора.

Кнопка гриля: активирует функцию

гриля.

/ Кнопки увеличения и

уменьшения значения.

Иконки таймера-счетчика минут.

/ Иконки функции Multizone

(мультизоны): показывают активацию функции мультизоны.

242

Дисплей таймера.

Описание

Преимущества использования индукционной технологии при приготовления пищи

Прибор оснащен индукционным генератором для каждой варочной зоны. Каждый генератор под варочной поверхностью из стеклокерамики создает электромагнитное поле, которое передает тепловой ток дну кастрюли. В варочной зоне индукционной панели тепло не передается, а создается непосредственно внутри емкости от индукционных токов.

• Приготовление со значительной экономией энергии благодаря прямой передаче энергии кастрюле (необходимо использование специальной посуды из намагничивающихся материалов) по сравнению с традиционным приготовлением на электрическом токе.

• Наибольшая безопасность благодаря передаче энергии только той емкости, которая находится на варочной панели.

• Повышенная эффективность передачи энергии от варочной зоны индукционной панели к основанию кастрюли.

• Высокая скорость нагревания.

• Пониженная опасность ожогов, так как поверхность варочной панели разогревает только основание кастрюли; перелившиеся через края продукты не прилипают к поверхности.

Управление мощностью

Варочная поверхность оснащена модулем управления мощности, оптимизирующим/ограничивающим потребление электроэнергии. Если установленные суммарные уровни мощности превосходят максимально допустимый предел, электронная плата автоматически предусмотрит управление мощностью, выделяемой конфоркам.

Модуль контролирует поддерживание максимальных пределов уровней распределяемой мощности. На дисплее отображаются установленные в автоматическом режиме управления уровни мощности.

Приоритет назначается по последней установленной зоне.

Модуль управления мощностью не влияет на суммарное поглощение электроэнергии, потребляемой прибором.

243

Использование

3 Использование

3.1 Предупреждения

Высокая температура

Опасность получения ожогов

• Наденьте защитные термические перчатки при использовании.

• Не оставляйте пустые сковороды или кастрюли на включенных варочных зонах.

• Не позволяйте детям младше 8 лет приближаться к работающему прибору.

Высокая температура

Опасность возгорания или взрыва

• Не используйте закрытые консервы или емкости, посуду или пластиковые емкости для приготовления.

• Не оставляйте прибор без присмотра во время приготовления пищи, поскольку может происходить выделение жира или масел.

• При образовании растрескивания и трещин, либо при невозможности выключить прибор отключите электрическое питание и обратитесь в центр сервисного обслуживания.

Неправильное использование

Риск повреждения поверхностей

• Не используйте варочную панель, если в духовке выполняется пиролиз.

• Не ставьте кастрюли с неровным и неправильной формы дном.

• Необходимо избегать падения жестких предметов на поверхность варочной панели.

• Запрещается использовать в качестве опорной поверхности.

244

Использование

3.2 Предварительные операции

Чтобы удалить возможную накопленную влажность во время заводских переработок, для правильного функционирования электрических цепей и клавиатуры команд необходимо:

1. Удалить возможные защитные пленки внутри и извне прибора.

2. Снять все удаляемые этикетки (кроме таблички с техническими данными).

3.3 Эксплуатация варочной

поверхности

Во время первого подключения к электрической сети или после прерывания подачи тока и ее возобновления выполняется автоматический контроль, в течение которого на несколько секунд загораются некоторые индикаторные лампы.

Все органы управления и сигнализации прибора расположены на фронтальной панели. Использование индукционной варочной панели производится посредством сенсорных кнопок TouchControl. Прикоснитесь слегка к символу поверхности из стеклокерамики. Каждое прикосновение будет подтверждаться акустическим сигналом.

Минимальный диаметр кастрюли

Проверьте, чтобы минимальный диаметр кастрюль соответствовал диаметру, указанному в следующей таблице (для обеих конфигураций).

Конфигурация

Одиночная

электрическая конфорка

Multizone (Мультизоны) 21-23

Учитывайте следующую информацию:

• Кастрюли не должны выходить за пределы вертикальных линий.

• Панель управления не должна быть закрыта.

• Не приближайтесь к краям стекла.

• При использовании сковороды-гриль ее максимальные размеры должны составлять 36x24 см; в любом случае она не должна выходить за границы варочных зон, обозначенные методом трафаретной печати (см. «Таблица максимальной потребляемой мощности (в Ватт)»).

Емкости для применения при индукционной готовке

Емкости, используемые для приготовления на индукционной системе, должны быть из металла, должны иметь магнитные характеристики и достаточные параметры дна и размеры.

Подходящие емкости:

• Емкости из эмалированной стали с толстым дном.

• Емкости из чугуна с эмалированным дном.

• Емкости из нержавеющей многослойной стали, ферритной нержавеющей стали и алюминия со специальным дном.

Недопустимо использование следующих типов емкостей:

• Емкости из меди, нержавеющей стали, алюминия, огнеупорного стекла, дерева, керамики и терракоты.

Ø мин. (см)

9 -11

245

Использование

Для проверки пригодности кастрюли поднесите магнит ко дну: если он примагничивается, это значит, что кастрюля подходит для использования на индукционной варочной панели.

При отсутствии магнита налейте в емкость небольшое количество воды, поставьте ее на варочную зону и включите варочную панель.

Если на дисплее появляется символ , это означает, что кастрюля не подходит.

Необходимо использовать емкости с идеально ровным дном, подходящие для применения на индукционных плитах. Использование кастрюль с неровным дном может снизить эффективность системы нагревания вплоть до отказа обнаружения кастрюли на плите.

Ограничение длительности приготовления

Варочная панель снабжена автоматическим устройством, ограничивающим длительность работы.

Если не изменяется программирование варочной зоны, продолжительность максимального функционирования каждой отдельной зоны зависит от выбранного уровня мощности.

Когда включается устройство для ограничения продолжительности работы, варочная зона выключается, подается краткий звуковой сигнал и, если зона

горячая, появляется символ на дисплее.

Уровень установленной

мощности

18 ½

26 ½

35 ½

44 ½

53 ½

72 ½

91 ½

Максимальный срок

приготовления в часах

Защита от перегрева

246

Не закрывайте кастрюлями органы управления на фронтальной панели прибора.

Если варочная панель используется на максимальной мощности в течение длительного времени, система может долго остывать, особенно при высокой температуре в помещении.

Если температура внутренних электронных компонентов превысит порог безопасности, прибор автоматически отключится и появится надпись «E2» (см. «Сообщения об ошибке»).

Использование

Советы по экономии электроэнергии

• Диаметр основания кастрюли не должен выходить за обозначенную ширину варочной зоны.

• Нельзя ставить кастрюли вне периметра варочной поверхности и на органы управления на фронтальной панели

• Во время покупки кастрюли проверьте, относится ли указанный диаметр к дну или к верхнему диаметру емкости, так как этот последний почти всегда по величине больше диаметра дна.

• При приготовлении блюд, требующих длительного времени готовки, можно экономить время и энергию, используя скороварку, которая, к тому же, позволяет сохранять витамины, содержащиеся в продуктах.

• Убедитесь, что в скороварке имеется достаточное количество жидкости, так как перегрев из-за ее нехватки может привести к повреждению кастрюли и варочной зоны.

• Если возможно, всегда накрывайте кастрюли подходящими крышками.

• Всегда выбирайте подходящую по размеру кастрюлю для приготовляемого блюда. Большая, но наполовину заполненная кастрюля ведет к ненужным тратам энергии.

При одновременном использовании варочной панели и духового шкафа, при определенных условиях может быть превышен максимальный предел потребляемой мощности, установленный для Вашего жилища.

Уровень мощности

Мощность варочной зоны может регулироваться на различных уровнях. В таблице находятся указания, касающиеся различных типов приготовления пищи.

Уровень

мощности

0 Положение ВЫКЛ.

1-2

3-4 Приготовление

5-6

7-8 Зажаривание, поджарка с мукой

9 Зажаривание

* см. функцию Booster и Double Booster

количества еды, зажаривание

Зажаривание/подрумянивание,

Подходит:

Приготовление небольших

порций (на минимальной

мощности)

Приготовление большого

крупных кусков пищи

варка (на максимальной

мощности)*

Включение/выключение панели

Для включения панели необходимо удерживать нажатой кнопку Вкл. / Выкл.

(On/Off) не менее 1 секунды. Выключение осуществляется

аналогичным образом.

Панель выключится автоматически в течение нескольких секунд, если не было выбрано никакого значения мощности.

247

Использование

Автоматическое включение варочной зоны

Панель оснащена системой автоматического обнаружения емкостей.

После включения панели:

1. Поставьте емкость (подходящую для использования на индукционных плитах и не пустую) в предполагаемую для использования зону готовки.

2. Дисплей соответствующей зоны, на которой стоит емкость, автоматически

включится, показывая .

Регулировка варочной зоны

Установив емкость на варочную зону и убедившись в том, что она активировалась:

1. Коснитесь пальцем левой части шкалы настройки используемой варочной зоны.

2. Проведите пальцем вправо или влево по шкале настройки, чтобы выбрать

мощность от до либо активировать функцию Booster

(см.«Функция Booster»).

На дисплее соответствующей зоны будет показано значение заданной мощности.

Выключение варочной зоны

1. Проведите пальцем влево до конца шкалы настройки выключаемой варочной зоны.

На дисплее выбранной зоны

отобразится значение .

Теперь значение мощности равно .

248

Для одновременного выключения всех зон держите нажатой кнопку

Вкл/Выкл по крайней мере, в течение 2 секунд.

Использование

Быстрый выбор

При помощи этой функции можно быстро задать требуемую мощность плит.

После включения панели и установки емкости:

1. Дотроньтесь пальцем до требуемой мощности на шкале настройки.

2. Варочная зона автоматически включается непосредственно на заданном уровне мощности.

Функция Booster

Неправильное использование

Опасность получения ожогов

• Не используйте функцию Booster и Double Booster для подогревания жиро- или маслосодержащих блюд, так как они могут загореться.

После включения панели и выбора варочной зоны:

1. Коснитесь пальцем левой части шкалы настройки.

Включится дисплей используемой варочной зоны: отображаемое

значение мощности равно .

2. Проведите пальцем вправо по шкале настройки и выберите функцию Booster.

На дисплее используемой варочной

зоны появится значение, равное .

Можно активировать функцию Booster быстрым способом.

• После включения варочной панели и выбора зоны коснитесь пальцем крайней правой части шкалы настройки используемой варочной зоны.

Эта функция позволяет использовать максимальную подаваемую мощность варочной зоны, когда требуется довести до кипения большое количество воды.

249

Использование

3. Сбоку иконок с цифрами появятся

Функция Booster останется включенной максимум в течение 10 минут, по истечении которых уровень мощности автоматически снизится до уровня 9.

Функция Double Booster

По сравнению с функцией Booster функция Double Booster позволяет достичь большей мощности.

После активации функции Booster для определенной варочной зоны вновь коснитесь крайней правой части шкалы настройки, после чего последовательно

отобразятся символы , и .

Функция Multizone (Мультизона)

При помощи этой функции можно одновременно управлять двумя варочными зонами (передней и задней) при использовании такой посуды, как кастрюли для рыбы или другие емкости продолговатой формы.

Эта функция автоматически управляет равномерным распределением мощности на обе конфорки.

После включения панели:

1. Установите две небольшие или одну продолговатую емкость на вертикально соединенные зоны.

2. Иконки с цифрами соответствующих

мигающие символы и . Эти символы означают, что можно

активировать функцию мультизоны.

Если после размещения емкостей (при включении или работе панели), необходимо использовать две варочные зоны по отдельности, подождите 5 секунд, пока не погаснут значки функции Multizone.

Чтобы включить функцию мультизоны:

1. Одновременно дотроньтесь до шкал настройки соответствующих варочных

зон; символы и перестанут мигать.

2. После активации функции остается активной только левая иконка с цифрой.

3. При помощи шкалы настройки левой варочной зоны задайте требуемый уровень мощности для обеих зон.

Функцию Multizone (Мультизона) можно активировать только для вертикально соединенных варочных зон (F и R).

варочных зон отобразят символ .

250

Использование

При включенной функции Multizone невозможно активировать функцию Double Booster на соответствующих зонах.

Если используются кастрюли больших размеров, овальной или продолговатой формы, всегда ставьте их в центре варочной зоны.

Пример правильного размещения кастрюлей

Пример НЕПРАВИЛЬНОГО размещения

кастрюлей

Примеры размещения сковороды-гриль

Чтобы отключить функцию Multizone:

1. Одновременно дотроньтесь до шкал настройки соответствующих варочных зон.

2. Символы и исчезнут, и функция отключится.

Варочная таблица

В нижеследующей таблице указаны допустимые значения выставляемой мощности, и по каждому значению указан тип приготовляемого блюда. Значения могут меняться в зависимости от веса блюда и вкуса пользователя.

Уровень

мощности

Подходит:

Для разогрева напитков, кипячения небольших

1-2

количеств воды, для взбивания соусов на основе яичного желтка или масла.

Для приготовления блюд любой консистенции, для кипячения воды, для

3-4

размораживания продуктов глубокой заморозки, для приготовления омлета из 23 яиц, фруктовых и овощных блюд и т.д..

Для варки мяса, рыбы и овощей на пару, блюд с

5-7

большим или меньшим содержанием воды, для приготовления варенья и так далее.

Для жарки мясо или рыбы, бифштексов, печени,

8-9

подрумянивания мяса и рыбы, приготовления яичницы и так далее.

Картофель-фри и прочие

блюда жарки в кипящем масле, быстрое кипячение воды.

251

Использование

Остаточное тепло

Неправильное использование

Опасность получения ожогов

• Необходимо следить за детьми, поскольку им тяжело определить указания остаточного тепла. После работы варочные зоны остаются очень горячими в течение определенного периода времени, даже если они выключены. Следите, чтобы дети не касались их руками.

Если после выключения варочная зона остается горячей, на дисплее

отображается символ . Когда температура понизится ниже 65°C,

символ исчезнет с дисплея.

3.4 Специальные функции

Функция Warming (Подогрев)

Для отключения функции подогрева определенной зоны достаточно снова

нажать на кнопку этой зоны.

Функция паузы

Посредством этой функции можно приостановить работу всех варочных зон.

Для активации функции паузы:

1. Включите хотя бы одну варочную зону.

2. Нажмите на кнопку паузы . На дисплее всех варочных зон появится

символ .

Функция паузы может длиться максимум 10 минут, по истечении которых прибор отключится.

Чтобы отключить функцию паузы:

Посредством этой функции можно поддерживать температуру уже приготовленных блюд или кипяченой воды.

Для активации функции Warming после включения варочной панели:

1. Разместите на варочной зоне емкость.

2. Нажмите на кнопку для активации функции. На дисплее

выбранной варочной зоны

отобразится символ , а сбоку

гистограммы появится символ .

252

1. Нажмите на кнопку . Появится изображение гистограммы в задней

правой варочной зоне.

2. Дотрагиваясь пальцем, прокрутите шкалу настройки слева направо.

3. Таким образом отключается функция паузы, и восстанавливаются ранее заданные функции.

Во время паузы остаются активными ограничение по длительности готовки, символы остаточного тепла и функция блокировки панели управления.

Использование

В случае сбоя электропитания и последующего возобновления его подачи функция паузы отключается.

Функция гриля

Данная функция позволяет автоматически включать функцию мультизоны только для правых варочных зон. Она полезна при зажаривании блюд на сковороде-гриль или приготовлении пищи в продолговатой посуде.

Для активации функции гриля:

1. Установите сковороду-гриль или продолговатую емкость на правых варочных зонах.

2. Нажмите на кнопку . Светодиод над кнопкой начнет мигать

На дисплее передней зоны появится

символ , а на дисплее задней

зоны символ . Шкала настройки автоматически установится на уровне 8

(стадия предварительного нагрева).

Блокировка панели управления

Для активации данной функции хотя бы одна варочная зона должна быть включенной.

Эта функция позволяет заблокировать все кнопки, за исключением кнопки .

Она может использоваться при выполнении очистки и для защиты от случайных действий.

Для активации блокировки панели управления:

• Одновременно нажимайте на кнопку и не менее 1

секунды.

Для каждой варочной зоны отображается символ .

Для отключения блокировки панели управления:

• Снова одновременно нажимайте на кнопку и не менее 1 секунды.

3.5 Дополнительные функции

Быстрый подогрев

Эта функция недоступна для функций Booster, Double booster и Warming.

После двух минут работы уровень опустится до уровня 6. Светодиод над кнопкой гриля загорится постоянным светом.

Используйте шкалу настройки, чтобы в любой момент изменять уровень мощности.

Для отключения функции гриля нажмите на кнопку .

Функция быстрого подогрева позволяет максимально разогреть варочную зону на определенное время, а затем продолжить готовку на заданном уровне мощности.

После выбора варочной зоны:

• Удерживайте уровень мощности (от 1 до 9) нажатым в течение минимум 3 секунд.

• На дисплее варочной зоны будут поочередно отображаться символ

и выбранный уровень мощности.

253

Использование

• После завершения времени подогрева варочная зона возвращается на ранее выбранный уровень мощности.

Эту функцию можно отключить, выбрав другой уровень мощности или выключив прибор.

Таймер

• При помощи этой функции можно запрограммировать таймер, который подает звуковой сигнал по истечении заданного времени.

• Можно задать максимум 1 час 59 минут.

После включения панели без активации варочных зон:

1. Одновременно нажмите на кнопку и ; между ними

появится иконка .

2. На дисплее таймера

Регулировка и отключение таймерасчетчика минут

Для регулировки или отключения таймера во время обратного отсчета:

1. Нажмите на кнопку Вкл/Выкл для включения панели (если она

находится в режиме ожидания).

2. Одновременно нажмите на кнопки

и .

3. При помощи кнопки или измените обратный отсчет или

обнулите таймер.

Схема увеличения и уменьшения времени на таймере-счетчике минут (пошаговая).

- +

от 0 до 5 минут

от 5 до 9 минут

от 9 минут и более

10 с 1 минута 30 с 1 минута

1 минута 1 минута

отобразится .

3. Посредством кнопок и выберите требуемое время.

Удерживайте нажатыми кнопки для быстрой настройки.

4. Спустя несколько секунд таймер начнет обратный отсчет.

5. По истечении времени начнется подача звуковых сигналов. Нажмите на кнопку - или + для отключения звука.

Употребление счетчика не прерывает функционирование варочных зон, но только сообщает потребителю, когда прошли программированные минуты.

254

Схема увеличения и уменьшения времени на таймере-счетчике минут (быстрая настройка).

- +

от 0 до 10 минут от 10 минут до 1

часа

от 1 часа до 1 часа

59 минут

1 минута 1 минута

5 минут 5 минут

При выборе времени, равного 10 минутам или более, появится

иконка под дисплеем таймера.

Использование

Приготовление по таймеру

• При помощи этой функции можно запрограммировать автоматическое выключение каждой отдельной варочной зоны по истечении определенного времени.

• Можно задать максимум 1 час 59 минут.

Чтобы активировать функцию приготовления по таймеру, после включения варочной панели:

1. Установите емкость на варочную зону и выберите уровень мощности.

2. Одновременно нажмите на кнопку

и . Сбоку иконки с цифрой соответствующей варочной зоны

появится иконка .

3. Посредством кнопок и выберите требуемое время.

Удерживайте нажатыми кнопки для быстрой настройки.

4. Приготовление по таймеру начнется через несколько секунд после последнего выбора.

5. По истечении времени начнется подача звуковых сигналов. Нажмите на кнопку или + для отключения звука.

• Можно активировать функцию одновременно для нескольких варочных зон.

• При активации таймера другой варочной зоны иконка с часами ранее заданной зоны слегка затемняется.

Изменение или отключение приготовления по таймеру

Чтобы изменить или обнулить время приготовления по таймеру, достаточно следовать указанным выше инструкциям по регулировке или обнулению таймерасчетчика минут.

Если было задано несколько приготовлений по таймеру, одновременно

нажмите на кнопки и для просмотра таймеров каждой варочной

зоны и их изменения по отдельности. Каждый выбранный таймер отображается

с полностью подсвеченной иконкой , в то время как другие иконки частично

затемняются.

Во время одного или нескольких приготовлений по таймеру можно настраивать независимый таймер-счетчик минут.

Функция Восстановление (Recall)

Эта функция используется после непроизвольного выключения и служит для возобновления некоторых ранее запущенных операций.

В случае непроизвольного выключения выполните следующие действия за 6 секунд:

1. Включите прибор.

• Светодиод над кнопкой начнет мигать.

2. Сразу же нажмите на кнопку паузы , чтобы восстановить выполнение ранее

активированные функции.

255

Использование

Функция Recall (восстановление) позволяет восстановить только следующие функции:

1 Активация и установка уровней

мощности варочных зон. 2 Приготовление по таймеру. 3 Мультизона. 4 Быстрый подогрев. 5 Booster. 6 Блокировка панели управления.

Все остальные не перечисленные функции не восстанавливаются.

3.6 Сообщения об ошибке

В случае неисправности или неправильного поведения прибора на дисплеях варочных зон отображается соответствующий код ошибки.

Коды ошибок всегда начинаются с буквы «E..» или букв «Er..», за которой (-ыми) следует цифра.

Далее перечисляются коды ошибок, которые можно устранить без вмешательства Службы техподдержки.

• E2: Выключите прибор и дождитесь

его охлаждения.

• E3: Убедитесь в том, что посуда

подходит для использования на индукционной плите и она не пустая.

• Иконка , сопровождаемая звуковым сигналом, указывает на

продолжительную активацию какоголибо органа управления. Выключите и вновь включите прибор, чтобы сбросить сообщение об ошибке.

256

Если эти коды ошибок подаются часто или появляются другие, не перечисленные здесь коды ошибок, свяжитесь со службой техподдержки.

Чистка и уход

4 Чистка и уход

4.1 Предупреждения

Неправильное использование

Риск повреждения поверхностей

• Не используйте для чистки прибора струи пара.

• Не рассыпайте сахар или сладкие смеси на панель во время приготовления.

• Не ставьте материалы или вещества, которые могут расплавиться (пластмасса или алюминиевая фольга) во время приготовления.

• Держите сенсорные кнопки всегда чистыми и не ставьте на них никакие предметы.

• Запрещается использовать абразивные или коррозионные чистящие средства (например, порошки, пятновыводители и металлические мочалки) для чистки стеклянных частей прибора. При необходимости пользуйтесь деревянными или пластмассовыми кухонными принадлежностями.

4.3 Еженедельная очередная чистка

Чистите и выполняйте уход за варочной панелью раз в неделю, используя обычные моющие средства для стеклокерамики. Всегда соблюдайте указания производителя. Силикон, имеющийся в этих продуктах, создает непромокаемую защитную пленку, а также защищает от загрязнений. Все пятна останутся на пленке и, их можно легко удалить. Протрите поверхности сухой тряпкой. Следите за тем, чтобы на варочной панели не оставалось остатков моющего средства, так как при нагреве может произойти агрессивная химическая реакция, которая может изменить структуру панели.

4.4 Пятна от продуктов или остатки пищи

Возможные светлые пятна от кастрюль с алюминиевым дном легко отчищаются влажной тканью, пропитанной уксусом.

Если после приготовления пищи остались следы подгоревших продуктов, удалите их, промойте водой и тщательно вытрите поверхность чистой салфеткой.

Песчинки, которые могут упасть на варочную поверхность во время чистки картофеля или салата, могут поцарапать ее при перемещении кастрюль.

Поэтому немедленно удаляйте возможные крупинки песка с поверхности варочной панели.

4.2 Чистка поверхностей

Чтобы поверхности прибора хорошо сохранились, необходимо их регулярно чистить по окончании каждого использования, после того как они остынут.

257

Чистка и уход

Цветовые изменения не влияют на

работу и прочность стеклокерамики. Речь не идет об изменениях материала варочной поверхности, а о простых остатках пищи, которые вовремя не удалили, и они обуглились.

На поверхности могут появиться блестящие участки в результате трения о нее дна посуды (особенно емкостей из алюминия) и использования неподходящих моющих средств. Удалить их обычными очищающими средствами достаточно сложно. Может потребоваться повторная очистка. Применение агрессивных моющих средств или трение дном кастрюль может стереть со временем декоративную отделку варочной панели, а также привести к образованию темных пятен.

4.5 Что делать, если...

Варочная панель не работает:

• Убедитесь, что варочная панель подключена, и что главный выключатель включен.

• Проверьте, чтобы не было никаких прерываний электрического тока.

• Удостоверьтесь, что не сработал плавкий предохранитель. В этом случае замените плавкий предохранитель.

• Удостоверьтесь, что не сработал термомагнитный выключатель домашней системы электропитания. В этом случае снова включите выключатель.

Неудовлетворительные результаты приготовления:

• Удостоверьтесь, что температура приготовления не слишком высокая или не слишком низкая.

Варочная панель дымит:

• Охладите и очистите варочную панель после окончания приготовления.

• Удостоверьтесь, что продукты не выпадают из кастрюли, если это необходимо, возьмите большую емкость.

Постоянно срабатывают плавкие предохранители или термомагнитный выключатель:

• Обратитесь в центр сервисного обслуживания или к электрику.

На варочной поверхности имеются разломы или трещины:

• Немедленно выключите прибор, отключите электрическое питание и обратитесь в центр сервисного обслуживания.

258

Установка

5 Установка

5.1 Подключение к сети электропитания

Электрическое напряжение

Опасность поражения электрическим током

• Подключение к сети электропитания

должно производиться уполномоченным техническим персоналом.

• Обеспечьте комплектацию средствами

индивидуальной защиты.

• Требуется обязательное заземление в

соответствии с процедурами, предусмотренными нормами по безопасности электрических приборов.

• Отключить общее электрическое

питание

• Никогда не вынимайте вилку, дергая за

кабель.

• Используйте провода, выдерживающие

температуру минимум 90 °C.

• Момент затяжки винтов проводников

питания клеммной панели должен составлять 1,5-2 Нм.

Общая информация

Проверьте, чтобы характеристики электрической сети соответствовали данным, указанным на идентификационной табличке прибора.

Идентификационная табличка с техническими данными, паспортным номером и маркировкой расположена на видном месте на приборе.

Никогда не снимайте эту табличку. Выполните заземление с помощью кабеля,

длина которого должна превышать длину других кабелей не менее чем на 20 мм.

В зависимости от моделей прибор может подключаться одним из следующих способов:

• 220-240 В/380-415 В 2N~

Кабель шестижильный 6 x 1,5 мм².

Трехжильный кабель 3 x 6 мм².

Для каждого подключения всегда используйте перемычку из комплекта поставки.

Стационарное подключение

Установите на линии питания многополюсный переключатель в соответствии с нормами установки. Многополюсный выключатель должен быть расположен рядом с прибором в легкодоступном месте.

Проложить кабель питания в задней части мебели. Следите, чтобы он не соприкасался с

нижней защитной крышкой варочной панели или с духовкой (при ее наличии), встроенной под ним.

Будьте очень осторожны при подключении дополнительных электроприборов. Провода подключения не должны соприкасаться с горячими варочными зонами.

259

Установка

Приемные испытания

После установки выполните небольшую проверку. При любых неполадках отсоедините устройство от электросети и обратитесь в ближайший сервисный центр.

5.2 Для монтажника

• Не сгибайте и не зажимайте кабель подключения к сети электропитания.

• Прибор следует устанавливать согласно схемам установки.

• Если вы заметили неполадки в работе прибора, то после проведения всех проверок обратитесь в официальный сервисный центр в вашей зоне.

• После того как прибор был правильно установлен, научите пользователя правильно использовать его.

5.3 Меню управления мощностью

(используется только при установке)

Меню управления мощностью позволяет задать максимальную подаваемую прибором мощность. После выключения прибора выполните за 2 минуты следующие действия:

1. Удерживайте нажатыми кнопки

и вплоть до подачи звукового сигнала.

2. Нажимайте центральную область двух шкал настройки правых варочных зон вплоть до подачи еще одного звукового сигнала.

3. На дисплее таймера

4. Посредством левой шкалы настройки увеличьте или уменьшите требуемый уровень мощности (которому присваивается порядковый номер, отображаемый в иконке с цифрой) .

5. Для сохранения изменений

удерживайте нажатой кнопку .

6. Для отмены изменений удерживайте

нажатой кнопку .

Таблица уровней мощности

Мод. 60 см

Уровень 0 (P0 - по

умолчанию)

Уровень 1 (P1) Уровень 2 (P2) Уровень 3 (P3) Уровень 4 (P4) Уровень 5 (P5) Уровень 6 (P6) Уровень 7 (P7)

7400 Вт

6000 Вт 5500 Вт 5000 Вт 4000 Вт 3500 Вт 2800 Вт 2400 Вт

отобразится .

260

Установка

5.4 Указания по безопасности

Распространение тепла во время работы прибора

Риск возгорания

• Убедитесь, что мебель выполнены из термостойкого материала.

• Убедитесь, что в мебели имеются требуемые отверстия.

• Не закрывайте никаким монтажом вентиляционную решетку, расположенную спереди изделия.

Фанерная обшивка, клеящие вещества или пластмассовые отделочные покрытия на мебели, расположенной рядом с варочной поверхностью, должны быть теплостойкими (>90°C), иначе со временем они могут деформироваться.

Минимальное расстояние между вытяжкой и варочной поверхностью должны соответствовать, как минимум, тем, что указаны в инструкциях по монтажу самой вытяжки.

Необходимо также соблюдать минимальные расстояния в вырезах рабочей поверхности на задней части, как указано на иллюстрации по монтажу.

5.5 Врезка рабочей поверхности

Следующая операция требует выполнения кладочных и/или столярных работ и, поэтому должна выполняться квалифицированным специалистом.

Установка возможна с использованием различных материалов: кирпичная кладка, металл, натуральное дерево или ламинированные пластиком деревянные конструкции, которые должны обладать достаточной теплостойкостью (>90°C).

Сделайте отверстие в рабочем столе мебели с указанными размерами.

Размеры для встраивания

L X Y

600 560 478÷490

A B C D E

мин.50мин.

460

мин. 750

20-60

мин.

261

Установка

Прокладка варочной панели

Во избежание проникновения жидкостей между рамкой варочной поверхности и рабочей поверхностью, перед монтажом варочной панели проложите по всему ее периметру прилагаемую в комплекте самоклеящуюся прокладку.

Не закрепляйте варочную панель при помощи силикона, так как это приведет к повреждению варочной панели, если потребуется демонтировать ее.

Встройка заподлицо

Для данного вида варочных панелей, необходимо добавить выемку, которую необходимо выполнить в отверстии для встраивания, если вы хотите установить варочную панель на одном уровне с рабочим столом.

L X Y G H

600 560 478÷490 604 514

A B C D E

мин.50мин.

460

мин. 750

20-60

мин.

После размещения на стеклянной поверхности панели самоклеющейся прокладки (A) и после укладки и крепления панели скобами, заполните изоляционным силиконом края стенок (B), а затем уберите его излишки.

262

Установка

В случае необходимости снять стеклянную поверхность, отрезать силикон специальным ножичком перед попыткой его удаления (C).

5.6 Встраивание

В отсеке встраиваемой духовки

При установке над духовкой последняя должна снабжаться охлаждающим вентилятором.

Расстояние между варочной поверхностью и кухонной мебелью или встраиваемыми аппаратами должно гарантировать достаточную вентиляцию и достаточный выход воздуха. При установке над духовкой, необходимо предусмотреть наличие свободного пространства между дном варочной поверхности и частью устанавливаемого ниже оборудования.

с отверстием на дне и сзади

В нейтральном отсеке или ящиках

При наличии иной мебели (боковые стенки, ящики и т.п.), посудомоечных машин или холодильников, расположенных под варочной поверхностью, необходимо установить деревянное двойное дно на минимальном расстоянии 20 мм от нижней стороны варочной поверхности во избежание случайных контактов. Двойное дно может быть удалено только при использовании специальных инструментов.

с отверстием на дне

263

Установка

с отверстием сзади

Если не устанавливать двойное дно, то пользователь рискует случайно коснуться острых или горячих частей.

Вентиляция

Далее показаны два случая установки, подходящей для правильной вентиляции, и случай ошибочной установки, которой следует избегать.

Крепежные зажимы

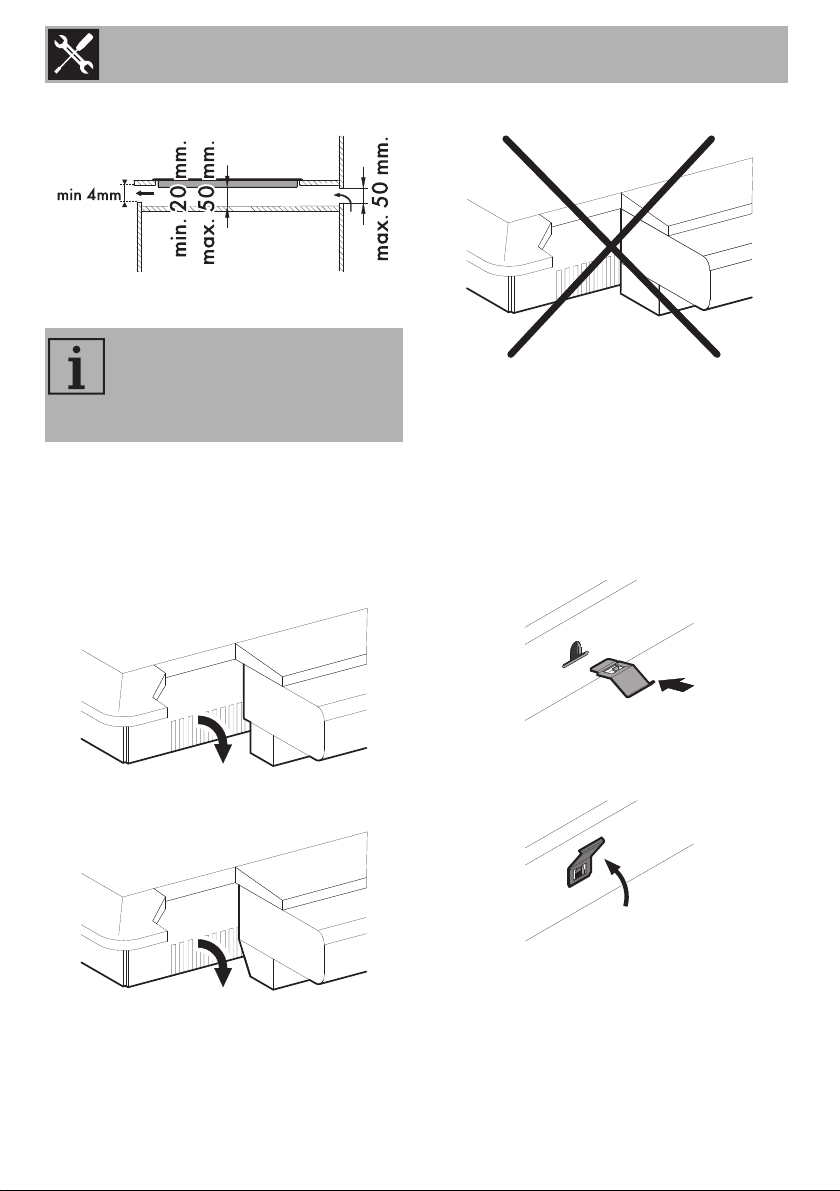

Для надежного крепления и правильного центрирования разместите зажимы из комплекта следующим образом:

1. Вставьте зажимы горизонтально в соответствующий паз, слегка нажимая на них.

264

2. Затем поверните их кверху для окончательной фиксации.

Расположение пазов для зажимов

Установка

265

Smeg SIM1643D, SIM1643DS User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
