Sisällysluettelo
1 Varoitukset 70
1.1 Turvallisuuteen liittyvät yleiset varoitukset 70
1.2 Laitteen käyttötarkoitus 74
1.6 Hävittäminen 75
1.7 Miten käyttöohjetta luetaan 76
2 Kuvaus 77
2.1 Yleinen kuvaus 77
2.2 Ohjauspaneeli 78
3 Käyttö 80
3.1 Varoitukset 80
3.2 Esitoimenpiteet 81
3.3 Keittotason käyttö 81
3.4 Erityistoiminnot 88
3.5 Ylimääräiset toiminnot 89
3.6 Virheilmoitukset 92
4 Puhdistus ja hoito 93
4.1 Varoitukset 93
4.2 Pintojen puhdistus 93
4.3 Säännöllinen viikoittainen puhdistus 93
4.4 Ruokatahrat tai jäämät 93
4.5 Mitä tehdä, jos.. 94
5 Asennus 95
5.1 Sähköliitäntä 95
5.2 Ohjeet asentajalle 96
5.3 Tehon hallintavalikko (vain asentajalle) 96
5.4 Turvaohjeet 97
5.5 Työtason muotoilu 97
5.6 Kalusteasennus 99
FI
ALKUPERÄISTEN OHJEIDEN KÄÄNNÖS
Lue tämä käyttöopas huolellisesti. Ohjeita noudattamalla taataan laitteen oikeaoppinen
ylläpito ja sen ominaisuuksien säilyvyys.
Tuotteeseen liittyviä lisätietoja löytyy osoitteesta www.smeg.com
69
Varoitukset
1 Varoitukset
1.1 Turvallisuuteen liittyvät yleiset
varoitukset
Henkilövahingot
• Laite ja siihen kuuluvat osat tulevat
erittäin kuumiksi käytön aikana.
• Älä koske kuumentaviin osiin
käytön aikana.
• Älä koskaan yritä sammuttaa
liekkiä/tulipaloa vedellä:
sammuta laite ja peitä liekki
kannella tai sammutuspeitteellä.
• Tämän laitteen käyttö on sallittu yli
8-vuotiaille lapsille ja henkilöille,
joiden fyysinen tai henkinen
kapasiteetti tai aistit ovat
alentuneet, tai joilta puuttuu
tarvittava kokemus tai taidot,
ainoastaan aikuisten ja ko.
henkilöiden turvallisuudesta
vastuussa olevien henkilöiden
valvonnassa ja opastuksessa.
• Lapset eivät saa leikkiä laitteella.
• Pidä alle 8-vuotiaat lapset loitolla,
ellei heitä valvota jatkuvasti.
• Älä päästä alle 8-vuotiaita lapsia
laitteen läheisyyteen sen
toiminnan aikana.
• Lapset eivät saa suorittaa
puhdistus- ja huoltotoimenpiteitä
ilman valvontaa.
• Toimi äärimmäisen varovaisesti,
sillä keittoalueet kuumenevat
nopeasti. Vältä kattiloiden tyhjänä
kuumentamista: ylikuumenemisen
vaara.
• Rasvat ja öljyt voivat syttyä
palamaan jos ne ylikuumenevat.
Älä poistu paikalta kun valmistat
öljyä tai rasvaa sisältäviä ruokia.
Jos öljyt tai rasvat syttyvät
palamaan, älä koskaan sammuta
käyttäen vettä. Laita kansi kattilan
päälle ja sammuta asianmukainen
keittoalue.
• Älä käytä Booster ja Double
Booster -toimintoja rasvaisten tai
öljyisten ruokien lämmittämiseen.
Tulipalovaara.
• Paistoa on aina valvottava.
Lyhytaikaista paistoa on
valvottava jatkuvasti.
70
Varoitukset
• Älä aseta metallisia esineitä, kuten
esimerkiksi astioita tai
ruokailuvälineitä keittotason
pinnalle, sillä ne voivat
ylikuumentua.
• Älä työnnä teräviä metalliesineitä
(keittiövälineitä tai työkaluja)
laitteessa oleviin aukkoihin.
• Älä käytä tai säilytä tulenarkoja
materiaaleja laitteen
läheisyydessä tai suoraan
keittotason alla.
• ÄLÄ KÄYTÄ SPRAY-SUIHKEITA
TÄMÄN LAITTEEN
LÄHEISYYDESSÄ KUN SE ON
TOIMINNASSA.
• Sammuta laite käytön jälkeen.
• ÄLÄ TEE MUUTOKSIA
LAITTEESEEN.
• Ennen laitteelle suoritettavien
toimenpiteiden suorittamista
(asennus, huolto, asemointi tai
siirto), varustaudu aina
henkilönsuojaimilla.
• Ennen laitteelle suoritettavia
huoltotoimenpiteitä, kytke yleinen
virransyöttö pois päältä.
• Anna asennus- ja
huoltotoimenpiteet
ammattitaitoisen henkilökunnan
suoritettavaksi voimassa olevien
säädösten mukaisesti.
• Älä koskaan yritä korjata laitetta
yksin tai ilman pätevän teknikon
apua.
• Jos virtajohto on vahingoittunut,
ota välittömästi yhteyttä tekniseen
huoltoon, joka vaihtaa sen uuteen.
Laitteelle aiheutuvat vahingot
• Älä käytä hankaavia tai
syövyttäviä puhdistusaineita
luukun lasiosien puhdistamiseen
(esim. jauhetuotteita,
tahranpoistoaineita ja metallisia
sieniä).
• Käytä mahdollisesti puisia tai
muovisia keittiövälineitä.
• Älä istu laitteen päälle.
• Älä käytä tukialustana.
• Älä tuki laitteen aukkoja tai
tuuletusaukkoja.
• Älä käytä höyrysuihkuja laitteen
puhdistamiseksi.
• Älä jätä laitetta valvomatta
paiston aikana, sillä rasvoja tai
öljyjä voi valua ulos ja ne voivat
syttyä palamaan
ylikuumentuessaan. Toimi
äärimmäisen varovaisesti.
FI
71
Varoitukset
• Tulipalovaara: älä säilytä esineitä
keittotasojen päällä.
• ÄLÄ MISSÄÄN TAPAUKSESSA
KÄYTÄ LAITETTA HUONEEN
LÄMMITTÄMISEEN.
• Astiat tai pannut on asetettava
keittotason alueen sisäpuolelle.
• Kaikkien keittoastioiden pohjan
tulee olla tasainen ja
säännöllinen.
• Jos neste kiehuu tai valuu yli,
puhdista valunut neste pois
keittotasolta.
• Älä kaada keittotasolle happamia
aineita kuten sitruunamehua tai
etikkaa.
• Älä päästä keittotasoon sokeria
tai muita sokerisekoituksia
kypsennyksen aikana.
• Älä aseta sen päälle materiaaleja
tai aineita, jotka voivat sulaa tai
syttyä palamaan (paperi, muovi
tai alumiinifolio) kypsennyksen
aikana.
• Aseta astiat suoraan
lasikeraamiselle pinnalle.
• Älä laita tyhjiä kattiloita tai
pannuja päällä olevien
keittoalueiden päälle.
• Älä käytä karkeita ja hankaavia
materiaaleja tai teräviä, metallisia
lastoja.
• Älä käytä teräsosien tai
metallipinnoituksilla käsiteltyjen
osien (kuten esimerkiksi
anodisoidut, nikkelöidyt, kromatut
osat) puhdistuksessa klooria,
ammoniakkia tai valkaisuainetta
sisältäviä puhdistusaineita.
Asennus
• TÄTÄ LAITETTA EI SAA
ASENTAA VENEISIIN TAI
ASUNTOVAUNUIHIN.
• Asenna laite kalusteeseen toisen
henkilön avustamana.
• Tarkista, että kalusteen materiaali
kestää lämpöä.
• Tarkista, että kalusteessa on
vaaditut aukot.
• Laitteen mahdollisen
ylikuumenemisen estämiseksi, sitä
ei saa asentaa koristeoven tai
paneelin taakse.
• Anna sähköliitännät
ammattitaitoisen teknisen
henkilöstön tehtäväksi.
• Sähköjärjestelmän
turvallisuusmääräyksien mukainen
maadoitus on pakollinen.
72
Varoitukset
• Käytä vähintään 90 °C
lämpötilaa kestäviä kaapeleita.
• Virtajohtojen ruuvien
kiristysmomentti liitinrimassa tulee
olla välillä 1,5-2 Nm.
• Vain tekninen ja koulutettu
henkilöstö saa asentaa ja vaihtaa
tarvittaessa virtajohdon uuteen.
Laitteeseen liittyen
• Jos lasikeraamiseen pintaan
syntyy halkeamia, rakoja tai pinta
rikkoutuu, sammuta laite
välittömästi. Kytke virta pois
päältä ja ota yhteys tekniseen
huoltoon.
• Vältä kiinteiden ja painavien
esineiden putoamista keittotason
pinnalle.
• Älä käytä keittotasoa jos sen alle
asennetussa mahdollisessa
uunissa on meneillään
pyrolyysiprosessi.
• Älä koske tai puhdista keittotason
pintaa toiminnan aikana tai kun
jäännöslämmön merkkivalot
palavat.
• Laita päälle näppäinten lukitus jos
lapsia tai kotieläimiä on paikalla,
jotka kytkenevät pääsemään
keittotasolle.
• Käytön jälkeen laita keittoalueet
pois päältä, jotka ovat edelleen
erittäin kuumia, vaikka ne
olisivatkin pois päältä. Älä koske
keittotason pintaa.
• Käytön jälkeen sammuta levyt. Älä
koskaan luota yksinomaan
keittoastioiden tunnistimeen.
• Kiinnitä erityistä huomiota lapsiin,
sillä he eivät välttämättä näe
jälkilämpöön liittyvää
merkinantoa. Käytön jälkeen
keittoalueet ovat edelleen erittäin
kuumia jonkin aikaa, vaikka ne
olisivatkin pois päältä. Pidä huoli,
etteivät lapset koske alueisiin.
• Lasikeraaminen pinta on erittäin
iskunkestävä, vältä silti kiinteiden
ja painavien esineiden putoamista
keittotason pinnalle, sillä ne voivat
aiheuttaa sen rikkoutumista jos ne
ovat teräviä.
• Lasikeraamista pintaa ei saa
käyttää tukialustana.
FI
• Jos kannen päälle on vuotanut
mahdollisesti nesteitä, poista ne
ennen sen avaamista.
73
Varoitukset
• Ennen kannen sulkemista, anna
keittotason jäähtyä.
• Sydämentahdistinta tai muita
samankaltaisia laitteita käyttävien
henkilöiden tulee varmistaa, ettei
induktiivinen kenttä, jonka
taajuusalue on välillä 20 - 50 kHz,
vaikuta laitteen toimintaan.
• Sähkömagneettista
yhteensopivuutta koskevien
määräysten mukaan
sähkömagneettinen induktiokeittotaso kuuluu ryhmään 2 ja
luokkaan B (EN 55011).
1.2 Laitteen käyttötarkoitus
• Laite on tarkoitettu ruokien
paistoon kotitalouskäytössä.
Kaikenlainen muu käyttö on
sopimatonta.
• Laitetta ei ole tarkoitettu
käytettäväksi ulkoisten ajastimien
tai kauko-ohjainten kanssa.
1.3 Valmistajan vastuu
• Valmistaja ei ota vastuuta henkilötai omaisuusvahingoista, jotka
aiheutuvat:
• käyttötarkoitukseen nähden
poikkeavasta käytöstä
• käyttöoppaassa olevien
määräysten noudattamatta
jättämisestä
• jonkin laitteen osan muuttamisesta
• muiden kuin laitteen alkuperäisten
varaosien käytöstä.
1.4 Tyyppikilpi
Laitteen tyyppikilpi sisältää tekniset
tiedot, sarjanumeron ja merkinnän.
Tyyppikilpeä ei saa koskaan irrottaa.
1.5 Tämä käyttöohje
Tämä käyttöohje on kiinteä osa
laitetta, ja siksi sitä tulee säilyttää
kokonaisuudessaan helposti
saatavilla laitteen koko käyttöiän
ajan.
• Ennen laitteen käyttöä lue tämä
käyttöohje huolellisesti läpi.
74
Varoitukset
1.6 Hävittäminen
Tämä laite on neuvoston
sähkö- ja
elektroniikkalaiteromuja
(2012/19/EU) koskevan direktiivin
mukainen, jonka vuoksi se tulee
hävittää käyttöiän päättyessä
erillään kotitalousjätteestä. Tämä
laite ei sisällä siinä määrin
terveydelle ja ympäristölle haitallisia
aineita, että sitä voitaisiin pitää
vaarallisena voimassa olevien
Euroopan neuvoston direktiivien
mukaisesti.
Laitteen hävittämiseksi:
• Katkaise virtajohto ja irrota johto
yhdessä pistokkeen kanssa.
Sähköjännite
Sähköiskun vaara
• Toimita laite käyttöiän loputtua
sähkö- ja elektronisten laitteiden
erilliskeräykseen tai anna se
jälleenmyyjälle toisen vastaavan
laitteen hankinnan yhteydessä.
Laitteen pakkausmateriaalit ovat
ympäristöystävällisiä ja kierrätettäviä.
• Toimita pakkausmateriaalit
tarkoituksenmukaiseen
erilliskeräykseen.
Muovipakkaukset
Tukehtumisen vaara
• Pakkausmateriaaleja tai niiden
osia ei saa jättää ilman
valvontaa.
• Älä anna lasten leikkiä
pakkausmateriaaleihin kuuluvilla
muovipusseilla.
FI
• Kytke pääkatkaisin pois päältä.
• Irrota virtajohto sähkölaitteistosta.
75
Varoitukset
1.7 Miten käyttöohjetta luetaan
Tässä käyttöohjeessa käytetään seuraavia
kuvamerkkejä:
Varoitukset
Yleistietoja liittyen tähän
käyttöohjeeseen, turvallisuuteen ja
hävittämiseen.
Kuvaus
Laitteen ja lisävarusteiden kuvaus.
Käyttö
Laitteeseen ja lisävarusteisiin sekä
paistoon liittyvää tietoa.
Puhdistus ja hoito
Laitteen oikeaan puhdistamiseen ja
huoltoon liittyvää tietoa.
Asennus
Pätevälle teknikolle kuuluvaa tietoa:
asennus, käyttöönotto ja säätö.
Turvallisuuteen liittyvät varoitukset
Tietoa
Neuvo
1. Käyttöohjeiden järjestys.
• Yksittäinen käyttöohje.
76
2 Kuvaus
2.1 Yleinen kuvaus
Kuvaus
FI
60 cm
SX = Vasemmalla olevat keittoalueet
CNT = Keskellä olevat keittoalueet
DX = Oikealla olevat keittoalueet
Absorboitujen maksimitehojen taulukko (ilmaistaan wateissa)
Mitat
H x L (mm)
Yksittäinen alue 180 x 240 2100 W 2500 W 3000 W
Multizone 360 x 240 3000 W 3700 W -
* tehot ovat viitteellisiä ja voivat vaihdella käytetyn astian tai asetettujen arvojen mukaan.
Taso 9 Booster Double Booster
77
2.2 Ohjauspaneeli
Keittoalueet
Kuvaus
Näppäin
Liukusäädin: lisää tai vähentää yhden
keittoalueen tehotasoa.
Warming-toimintonäppäin: kytkee
päälle lämpimänä säilyttämisen.
Kuvakkeiden lista
Graafinen palkki ja numeerinen kuvake:
esittävät keittoalueelle valittua tehotasoa.
Warming-toiminnon kuvake: näyttää
lämpimänä säilyttämisen
kytkeytymisen päälle.
Avainkuvake: näyttää ohjausten
lukituksen kytkeytymisen päälle.
Kellokuvake: osoittaa keittoalueen
ajastuksen.
/ Multizone-toiminnon
kuvakkeet: näyttävät
Multizone-toiminnon
kytkeytymisen päälle.
Pääohjausten alue
Näppäin On/Off: laittaa päälle tai
pois päältä keittotason.
Taukonäppäin: kytkee päälle laitteen
toimintojen asettamisen tauolle.
Grillitoiminnon näppäin: kytkee
Grillitoiminnon päälle.
/ Arvon vähennys- ja
lisäysnäppäin.
Ajastimen kuvakkeet.
Ajastimen näyttö.
78
Kuvaus
Induktiotoiminnon etuja
Laite on varustettu
induktiogeneraattorilla jokaista
keittoaluetta kohti. Jokaisen
lasikeramiikkapinnan alla oleva
generaattori saa aikaan
sähkömagneettisen kentän, joka
ohjaa lämpövirtaa kattilan
pohjaan. Induktiolieden alueella
lämpöä ei enää siirretä vaan se
luodaan suoraan astian sisälle
induktiivisten virtausten ansiosta.
• Energiansäästö energian suoran siirron
ansiosta kattilaan
(tarkoituksenmukaisesta magneettisista
materiaaleista valmistettuja astioita
vaaditaan) suhteessa perinteiseen
sähköllä suoritettavaan kypsennykseen.
• Lisääntynyt turvallisuus energian siirron
ansiosta pelkästään astiaan, joka on
asetettu keittotasolle.
• Energiansiirron korkea tehokkuus
induktiokeittoalueelta kattilan alustaan.
• Nopea kuumennusnopeus.
• Rajoittunut palovammojen vaara, sillä
keittotason pinta kuumenee vain kattilan
alaosasta; yli vuotaneet ruoat eivät jää
kiinni.
Tehon ohjaus
Keittotasoon kuuluu tehon ohjausmoduuli,
joka optimoi/rajoittaa kulutusta. Jos asetetut
tehotasot ylittävät sallitun maksimirajan,
elektroninen piirikortti ohjaa automaattisesti
levyille annettua tehoa.
Moduuli pyrkii säilyttämään maksimaaliset
tehotasot. Näytölle ilmestyy automaattisen
ohjauksen asettamat tasot.
Prioriteetin antaa viimeksi asetettu
alue.
Tehon ohjausmoduuli ei vaikuta
laitteen kokonaismääräisen
sähkön absorbointiin.
FI
79
Käyttö
3 Käyttö
3.1 Varoitukset
Korkea lämpötila
Palovammojen vaara
• Suojaa käsiä uunikintailla käytön
aikana.
• Älä koske tai puhdista keittotason pintaa
toiminnan aikana tai kun
jäännöslämmön merkkivalot palavat.
• Älä laita tyhjiä kattiloita tai pannuja
päällä olevien keittoalueiden päälle.
• Älä päästä alle 8-vuotiaita lapsia
laitteen läheisyyteen sen toiminnan
aikana.
• Laita päälle näppäinten lukitus jos lapsia
tai kotieläimiä on paikalla, jotka
kytkenevät pääsemään keittotasolle.
• Käytön jälkeen laita keittoalueet pois
päältä, jotka ovat edelleen erittäin
kuumia, vaikka ne olisivatkin pois päältä.
Älä koske keittotason pintaa.
Korkea lämpötila
Tulipalo- tai räjähdysvaara
• Älä käytä tai jätä tulenarkoja
materiaaleja laitteen läheisyyteen tai
suoraan keittotason alle.
• Älä käytä kypsennyksessä
säilyketölkkejä, suljettuja astioita,
muoviastioita ja -purkkeja.
• Älä jätä laitetta valvomatta paiston
aikana, sillä rasvaa tai öljyjä voi vuotaa
ulos.
• Jos halkeamia tai säröjä ilmestyy, tai
laitetta ei kyetä sammuttamaan, kytke
virta pois päältä ja ota yhteyttä
huoltopalveluun.
Väärä käyttö
Pinnoille syntyvien vahinkojen
vaara
• Älä käytä keittotasoa jos sen alle
asennetussa mahdollisessa uunissa on
meneillään pyrolyysiprosessi.
• Älä aseta keittotasolle kattiloita, jos
niiden pohja ei ole täysin sileä ja
säännöllinen.
• Vältä kiinteiden ja painavien esineiden
putoamista keittotason pinnalle.
• Älä käytä tukialustana.
80
Käyttö
3.2 Esitoimenpiteet
Poistaaksesi valmistuksen aikana
mahdollisesti kerääntynyttä kosteutta,
sähköpiirien ja painikkeiden virheettömän
toiminnan kannalta:
1. Irrota laitteen ja lisävarusteiden ulko- ja
sisäpuolella olevat suojamuovit.
2. Poista mahdolliset tarrat (teknisiä tietoja
sisältävää tarraa lukuun ottamatta).
3.3 Keittotason käyttö
Kun laite kytketään ensimmäisen
kerran sähköverkkoon, tai
sähkökatkon ja sen palautumisen
jälkeen, suoritetaan automaattinen
tarkastus, joka sytyttää muutamat
merkkivalot lyhyesti.
Kaikki laitteen kytkimet ja ohjaimet
sijaitsevat samassa etupaneelissa.
Induktioliettä käytetään Touch-Controlhipaisukytkimillä. Koske kevyesti
lasikeraamisella pinnalla olevaa symbolia.
Jokainen oikea hipaisu vahvistetaan
merkkiäänellä.
Kattilan minimihalkaisija
Varmista, että kattiloiden minimihalkaisijat
vastaavat seuraavassa taulukossa
osoitettuja arvoja molemmissa
kokoonpanoissa.
Kokoonpano
Yksittäinen keittolevy 9 -11
Multizone 21- 23
Ota huomioon seuraavat seikat:
• Älä aseta kattiloita yli pystysuuntaisten
viivojen.
• Älä peitä ohjauspaneelia.
• Älä mene lasireunojen lähelle.
• Mahdollisen pannun maksimikoon tulee
olla 36 x 24 cm ja se ei saa kuitenkaan
olla missään tapauksessa suurempi kuin
tasoon painetut alueet (ks.
“Induktiotoiminnon etuja”)
Induktioliedellä käytettävät astiat
Induktioliedellä käytettävien astioiden on
oltava metallisia, niillä on oltava
magneettinen ominaisuus ja pohjan on
oltava läpimitaltaan riittävä.
Käyttöön sopivat astiat:
• Emaloidut teräsastiat paksulla pohjalla.
• Valurauta-astiat emaloidulla pohjalla.
• Ruostumattomasta monikerroksisesta
teräksestä, ferriittisestä ruostumattomasta
teräksestä ja erityisellä pohjalla
valmistetusta alumiinista valmistetut astiat.
Käyttöön sopimattomat astiat:
• Kuparista, ruostumattomasta teräksestä,
alumiinista, tulenkestävästä lasista,
puusta, keramiikasta ja savesta
valmistetut astiat.
Ø
minimi (cm)
FI
81
Käyttö
Tarkistaaksesi jos kattila on käyttöön sopiva,
aseta magneetti sen pohjan lähelle: jos
magneetti kiinnittyy pohjaan se soveltuu
induktiokäyttöön.
Jos käytettävissä ei ole magneettia, laita
astiaan pieni määrä vettä, aseta se
keittoalueelle ja laita keittolevy päälle.
Jos näytölle ilmestyy symboli , kattila ei
sovellu käyttöön.
Käytä yksinomaan kattiloita, joiden
pohja on täysin tasainen ja jotka
sopivat käytettäväksi
induktioliedellä. Jos kattilan pohja
on epäsäännöllinen, se voi
vaarantaa kuumennusjärjestelmän
tehokkuutta ja estää jopa liedellä
olevan kattilan havaitsemisen.
Varo ettei kattiloita aseteta laitteen
etupuolella olevien ohjainten
päälle.
Keittoajan rajoitus
Keittotasoon kuuluu automaattinen laite,
joka rajoittaa käyttöaikaa.
Jos keittoalueen asetuksia ei muuteta,
jokaisen keittoalueen maksimaalinen
käyttöaika riippuu valitusta tehosta.
Kun käyttöaikaa rajoittava laite käynnistyy,
keittoalue sammuu, kuuluu lyhyt merkkiääni,
ja jos se on vielä kuuma, näytölle ilmestyy
symboli .
Asetettu tehotaso
18 ½
26 ½
35 ½
44 ½
53 ½
63
72 ½
82
91 ½
Keittoajan maksimaalinen
kesto tunteina
Suojaus ylikuumenemista vastaan
Kun keittotasoa käytetään maksimaalisella
teholla pitkään, elektroniikan jäähtymisessä
voi esiintyä ongelmia jos huonelämpötila on
korkea.
Jos sisäisen elektroniikan lämpötila ylittää
turvarajan, laite sammutetaan automaattisesti
ja teksti ”E2” (ks. “Virheilmoitukset”) näytetään.
82
Käyttö
Energiansäästöön liittyviä vinkkejä
• Kattilan pohjan läpimitta ei saa ylittää
merkittyä keittoaluetta.
• Kattiloita ei saa asettaa keittotason
ympärysmitan yli eikä edessä olevien
ohjausten päälle.
• Kattilaa hankkiessasi tarkista jos osoitettu
läpimitta viittaa kattilan pohjaan tai sen
yläosaan, sillä yläosa on melkein aina
suurempi pohjan läpimittaan nähden.
• Kun valmistat pitkän kypsennysajan
vaativia ruokia, voit säästää aikaa ja
energiaa käyttämällä painekattilaa,
jonka ansiosta myös ruoka-aineksissa
olevat vitamiinit pysyvät tallella.
• Varmista, että painekattila sisältää
riittävän määrän vettä, sillä veden
puutteesta johtuva ylikuumeneminen voi
vahingoittaa kattilaa ja keittoaluetta.
• Aseta kattilan päälle mahdollisuuksien
mukaan aina sopiva kansi.
• Valitse sopiva kattila kypsennettävän
ruokamäärän mukaan. Suuri puolityhjä
kattila saa aikaan energiahukan.
Tehotasot
Keittoalueen tehoa voidaan säätää eri
tasoilla. Taulukosta löytyvät erilaisiin
kypsennyksiin liittyvät ohjeet.
Tehotaso Soveltuu:
0 OFF-asento
1 - 2
3 - 4 Kypsennys
5 - 6
7 - 8 Paisto, ruskistus jauholla
9 Paisto
P /
* ks. Booster ja Double Booster -toiminnot
Kypsennettävän ruoan määrä on
pieni (minimiteho)
Kypsennettävän ruoan määrä on
suuri, suuria kappaleita paistetaan
Paisto / Ruskistus, kypsennys
(maksimiteho)*
Keittotason käynnistys/sammutus
Keittotason käynnistämiseksi, pidä
näppäintä On/Off painettuna
vähintään 1 sekunnin ajan; toista
toimenpide sen sammuttamiseksi.
FI
Jos keittotasoa ja uunia käytetään
samanaikaisesti, määrätyissä
olosuhteissa voi oman
sähköjärjestelmän tehon
maksimitaso ylittyä.
Keittotaso sammuu automaattisesti
muutaman sekunnin sisällä jos
mitään tehoarvoa ei ole valittu.
83
Käyttö
Keittoalueen automaattinen
käynnistäminen
Keittotasoon kuuluu astioiden
automaattinen havaintojärjestelmä.
Kun taso on käynnistetty:
1. Aseta astia (joka soveltuu
induktiokypsennykseen ja joka ei ole
tyhjä) sen keittoalueen päälle, jota aiot
käyttää.
2. Aluetta vastaava näyttö, jonka päälle on
asetettu astia, käynnistyy automaattisesti
näyttäen .
Keittoalueen säätäminen
Kun astia on asemoitu ja on varmistettu, että
alue on kytkeytynyt päälle:
1. Aseta sormi käytettävän keittoalueen
liukusäätimen vasempaan reunaan.
2. Liu'uta sormea liukusäätimen päällä
oikealle tai vasemmalle, kunnes valitset
tehon välillä - tai kytket päälle
Booster-toiminnon (ks. “Booster-
toiminto”).
Käytetyn keittoalueen näyttö osoittaa
asetetun tehon arvoa.
Keittoalueen sammuttaminen
1. Liu'uta sormea vasemmalle
sammutettavan keittoalueen
liukusäätimellä loppuun asti.
Valitun alueen näyttö osoittaa arvoa .
Nyt osoitettu tehoarvo on .
84
Kaikkien keittoalueiden
sammuttamiseksi samanaikaisesti,
pidä näppäintä On/Off
painettuna vähintään 2 sekunnin
ajan.
Käyttö
Pikavalinta
Tämän toiminnon avulla on
mahdollista asettaa levyt nopeasti
haluttuun tehoon.
Kun keittotaso on laitettu päälle ja astia on
asemoitu:
1. Aseta sormi likimääräisesti
liukusäätimessä olevan halutun tehon
kohdalle.
2. Keittoalue kytkeytyy päälle suoraan
valitulle tehotasolle.
Booster-toiminto
Väärä käyttö
Palovammojen vaara
• Älä käytä Booster ja Double Booster toimintoja rasvojen tai öljyjen
kuumentamiseen, sillä ne voivat syttyä
palamaan.
Kun keittotaso on laitettu päälle ja
keittoalue valittu:
1. Aseta sormi liukusäätimen vasempaan
reunaan.
Käytetyn keittoalueen näyttö käynnistyy:
osoitettu tehoarvo vastaa .
2. Liu'uta sormea liukusäätimen päällä
oikealle, kunnes valitset Boostertoiminnon.
Käytetyn keittoalueen näyttö osoittaa
arvoa .
Booster-toiminto voidaan kytkeä päälle
nopeasti.
• Kun taso on käynnistetty ja alue valittu,
laita sormi käytettävän keittoalueen
liukusäätimen äärioikeaan laitaan.
FI
Tämän toiminnon avulla on
mahdollista käyttää keittoalueen
suurinta mahdollista tehoa, joka on
hyödyllinen suurten vesimäärien
kiehuttamiseen.
85
Käyttö
3. Numeeristen kuvakkeiden viereen
Booster-toiminto jää päälle
korkeintaan 10 minuutiksi, jonka
kuluttua tehotaso laskee
automaattisesti tasolle 9.
Double Booster -toiminto
Double Booster -toiminnon avulla voidaan
saada enemmän tehoa verrattuna Boostertoimintoon.
Kun Booster-toiminto on laitettu päälle yhdelle
keittoalueelle, paina uudelleen liukusäätimen
äärioikeaa aluetta; symbolit , ja
näytetään peräkkäin.

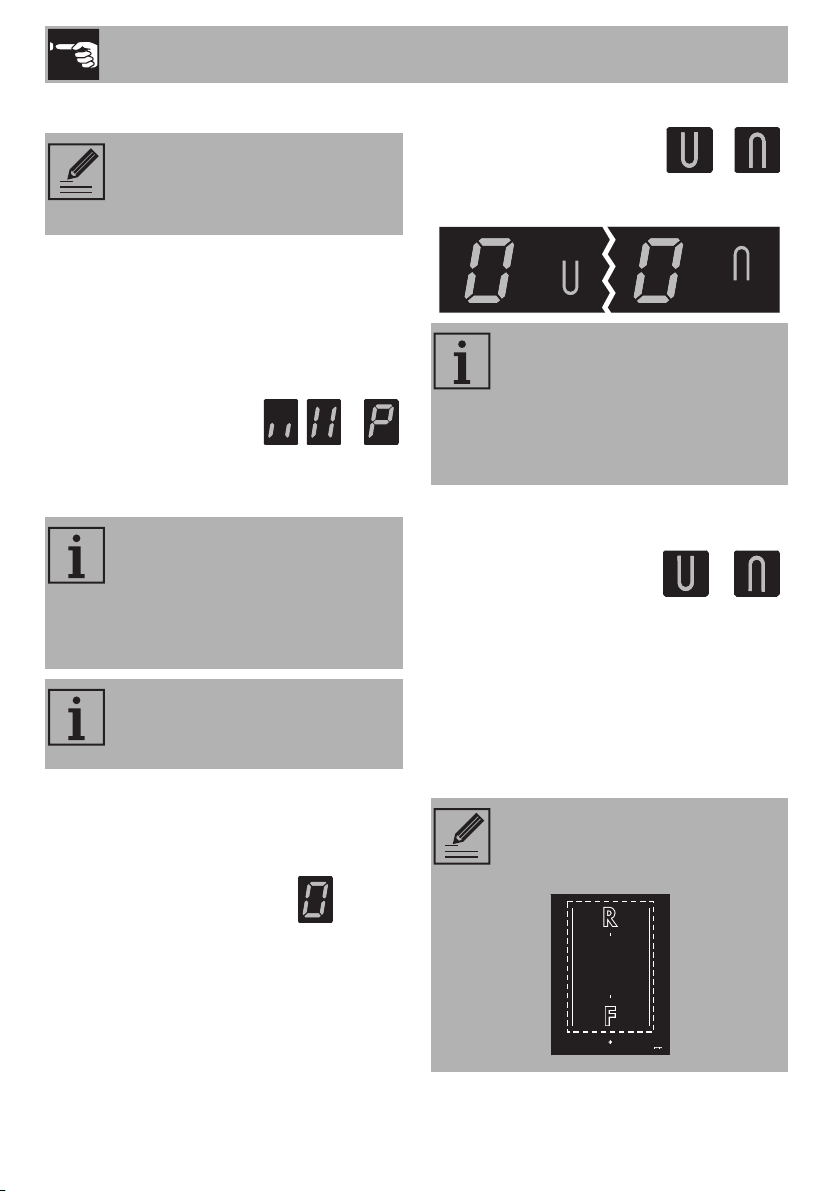

Multizone-toiminto
Tämän toiminnon avulla on
mahdollista ohjata samanaikaisesti
kahta keittoaluetta (edessä ja
takana) kattiloiden, kuten
kalapannu tai pitkät astiat,
käyttämiseksi.
Tämä toiminto ohjaa
automaattisesti tehon tasaista
jakautumista molemmille levyille.
Kun taso on käynnistetty:
1. Asemoi kaksi pientä astiaa tai yksi pitkä
astia pystysuunnassa yhdistetyille alueille.
2. Kyseisiä keittoalueita koskevat numeeriset
ilmestyvät vilkkuvat symbolit ja .
Nämä symbolit osoittavat, että Multizone-
toiminto voidaan kytkeä päälle.
Kun keittoastiat on asetettu
paikoilleen (käynnistyksen
yhteydessä tai keittotason ollessa
päällä), jos kahta keittoaluetta
halutaan käyttää erikseen, odota 5
sekuntia, kunnes Multizonetoiminnon symbolit poistuvat.
Multizone-toiminnon kytkemiseksi päälle:
1. Kosketa kyseisten alueiden liukusäätimiä
samanaikaisesti; symbolit ja
palaavat palamaan kiinteänä.
2. Kun toiminto kytketään päälle, pelkkä
vasemmalla oleva numeerinen kuvake
jää päälle.
3. Käytä vasemman alueen liukusäädintä
halutun tehotason asettamiseksi kullekin
alueelle.
Multizone-toiminto voidaan kytkeä
päälle vain peräkkäin sijaitsevien
keittotasojen välillä (F ja R)
kuvakkeet näyttävät symbolin .
86
Käyttö
Kun Multizone-toiminto on päällä,
Double Booster -toimintoa ei ole
mahdollista kytkeä päälle kyseisille
alueille.
Jos käytetään suurikokoista, soikeaa tai
pitkää kattilaa varmista, että se asetetaan
keskelle keittotasoa.
Esimerkki kattiloiden oikeasta asemoinnista
Esimerkki kattiloiden VÄÄRÄSTÄ asemoinnista
Multizone-toiminnon kytkemiseksi pois
päältä:
1. Kosketa kyseisten alueiden liukusäätimiä
samanaikaisesti.
2. Symbolit ja poistuvat ja
toiminto on kytketty pois päältä.
Keittoaikojen viitetaulukko
Seuraavassa taulukossa on annettu
asetettavat tehoarvot ja jokaisen kohdalla
osoitetaan valmistettava ruokatyyppi. Arvot
voivat vaihdella ruokien määrän ja
kuluttajan maun mukaan.
Tehotaso Soveltuu:
Ruokien lämmitys, vähäisten
nestemäärien säilytys
1 - 2
3 - 4
5 - 7
8-9
P
kiehumispisteessä, keltuais- tai
voipohjaisten kastikkeiden
sekoitus.
Kiinteiden ja nestemäisten
ruokien kypsennys, veden
kiehumispisteen säilytys,
pakasteruokien sulatus, 2-3
kananmunan munakkaat,
hedelmä- ja vihannesruoat,
erilaiset kypsennykset.
Lihan, kalan ja kasvisten
kypsennys hauteessa,
vesipitoiset ruoat, hillojen
valmistus jne.
Liha- tai kalapaistokset, pihvit,
maksa, lihojen ja kalojen
ruskistus, kananmunat, jne.
Perunoiden friteeraus öljyssä,
jne. veden nopea kiehautus.
FI
Esimerkkejä pannun asemoinnista
87
Käyttö
Jälkilämpö
Väärä käyttö
Palovammojen vaara
• Kiinnitä erityistä huomiota lapsiin, sillä he
eivät välttämättä näe jälkilämpöön
liittyvää merkinantoa. Käytön jälkeen
keittoalueet ovat jonkin aikaa edelleen
erittäin kuumia, vaikka ne olisivatkin pois
päältä. Pidä huoli, että lapset eivät
koske alueisiin.
Alueen ollessa vielä kuuma keittoalueen
sammutuksen jälkeen, näytölle ilmestyy
symboli . Kun lämpötila laskee alle 65°C,
symbolia ei enää näy.
3.4 Erityistoiminnot
Warming-toiminto
Tämän toiminnon avulla on
mahdollista pitää lämpimänä
kypsennettyjä ruokia tai vettä
kiehumispisteessä.
Warming-toiminnon kytkemiseksi päälle,
kun keittotaso on laitettu päälle:
1. Aseta astia yhden keittoalueen päälle.
2. Paina painiketta toiminnon
kytkemiseksi päälle; valitun keittoalueen
Warming-toiminnon kytkemiseksi pois
päältä yhdellä alueella riittää, että kyseistä
aluetta koskevaa painiketta painetaan
uudelleen.
Taukotoiminto
Tätä toimintoa käyttämällä on
mahdollista keskeyttää kaikkien
keittoalueiden toiminta.
Taukotoiminnon kytkemiseksi päälle:
1. Valitse vähintään yksi keittoalue.
2. Paina taukonäppäintä .
Kaikkien keittoalueiden näytölle
ilmestyy symboli .
Taukotoimintoa voidaan pitää
päällä korkeintaan 10 minuuttia,
jonka kuluttua laite sammuu.
Taukotoiminnon kytkemiseksi pois päältä:
1. Paina näppäintä . Takaoikean
alueen graafisen palkin animaatio
ilmestyy.
2. Liu'uta sormea liukusäätimen päällä
vasemmalta oikealle.
3. Taukotoiminto on nyt kytketty pois päältä
ja edellä asetetut toiminnot palautetaan.
näyttö näyttää symbolin ja
symboli ilmestyy graafisen palkin
viereen.
88
Taukotoiminnon ajaksi päälle
jäävät keittoajan rajoitus,
jälkilämmön symbolit ja ohjausten
lukitus.
Käyttö
Sähkökatkon jälkeen,
taukotoiminto kytketään pois
päältä.
Grillitoiminto
Tämän toiminnon avulla
Multizone-toiminto voidaan kytkeä
päälle automaattisesti vain
oikealla oleville alueille;
hyödyllinen pannulla grillaamiseen
tai ruoan valmistamiseen pitkillä
astioilla.
Grillitoiminnon kytkemiseksi päälle:
1. Aseta pannu tai pitkä astia oikealla
oleville alueille.
2. Paina näppäintä . Sen päällä oleva
led vilkkuu.
Etualueen näytölle ilmestyy symboli ,
kun taas taka-alueen näytölle symboli .
Liukusäädin asettuu automaattisesti tasolle 8
(esilämmitysvaihe).
Ohjausten lukitus
Tämän toiminnon kytkemiseksi
päälle vähintään yhden
keittoalueen on oltava päällä.
Tämä toiminto lukitsee kaikki näppäimet,
lukuun ottamatta näppäintä , ja se on
hyödyllinen puhdistustoimintojen aikana ja
tahattomien toimintojen estämiseksi.
Ohjausten lukituksen kytkemiseksi päälle:
• Paina näppäimiä ja yhtä
aikaa vähintään sekunnin ajan.
Jokaiselle keittoalueelle näytetään
symboli .
Ohjausten lukituksen kytkemiseksi pois
päältä:
• Paina näppäimiä ja uudelleen
vähintään sekunnin ajan.
3.5 Ylimääräiset toiminnot
Pikakuumennus
FI
Kahden toimintaminuutin jälkeen, taso
laskee kohtaan 6. Grillinäppäimen päällä
oleva valo muuttuu kiinteäksi.
Käytä liukusäädintä tehotason
muuttamiseksi milloin tahansa.
Grillitoiminnon kytkemiseksi pois päältä,
paina näppäintä .
Tämä toiminto ei ole käytettävissä
toiminnoille Booster, Double
booster ja Warming.
Pikakuumennustoiminnon avulla voidaan
kuumentaa korkeintaan yhtä keittoaluetta
rajoitetun ajan, jonka jälkeen kypsennystä
jatketaan asetetulla tehotasolla.
Kun keittoalue on valittu:
• Pidä painettuna tehotasoa (välillä 1 - 9)
vähintään 3 sekuntia.
• Keittoalueen näyttö näyttää symbolia
vuorotellen valitun tehotason kanssa.
89
Käyttö
• Kun kuumennusaika on päättynyt,
keittoalue palaa edellä valitulle
tehotasolle.
Tämä toiminto voidaan kytkeä pois päältä
pitämällä valittuna eri tehotasoa tai
sammuttamalla laite.
Ajastin
• Tämän toiminnon avulla on
mahdollista ohjelmoida ajastin,
joka ilmoittaa halutun ajan
päättymisestä merkkiäänellä.
• Voit asettaa arvoksi enintään 1
tuntia ja 59 minuuttia.
Kun keittotaso on laitettu päälle eikä
keittoaluetta ole valittu:
1. Paina yhtaikaa näppäimiä ja ;
niiden väliin ilmestyy kuvake .
2. Ajastimen näyttö näyttää .
Ajastimen muuttaminen ja kytkeminen
pois päältä
Ajastimen muuttamiseksi tai kytkemiseksi
pois päältä lähtölaskennan aikana:
1. Paina näppäintä On/Off
keittotason kytkemiseksi päälle (mikäli se
on stand-by-tilassa).
2. Paina yhtä aikaa näppäimiä ja .
3. Käytä näppäimiä ja
lähtölaskennan muuttamiseksi tai
ajastimen nollaamiseksi.
Ajastimen lisäys- ja vähennyskaavio
(kosketuskohtaisesti)
- +
välillä 0 - 5 minuuttia
välillä 5 - 9 minuuttia
9 minuutista
eteenpäin
10 sekuntia 1 minuutti
30 sekuntia 1 minuutti
1 minuutti 1 minuutti
3. Valitse haluttu aika käyttämällä
näppäimiä ja ; pidä
näppäimiä painettuna nopeaa
etenemistä varten.
4. Hetken kuluttua ajastin aloittaa
lähtölaskennan.
5. Kun aika on kulunut umpeen, merkkiääni
kuuluu; paina näppäintä - tai +
merkkiäänen kytkemiseksi pois päältä.
Ajastimen käyttö ei keskeytä
keittoalueiden toimintaa, mutta
ilmoittaa käyttäjälle kun asetetut
minuutit ovat kuluneet umpeen.
90
Ajastimen lisäys- ja vähennyskaavio
(nopea eteneminen)
- +
välillä 0 - 10 minuuttia
välillä 10 minuuttia -
1 tunti
1 tunnista 1 tuntiin ja
59 minuuttiin
1 minuutti 1 minuutti
5 minuuttia 5 minuuttia
5 minuuttia 5 minuuttia
Valitsemalla 10 minuuttia tai yli,
kuvake ilmestyy ajastimen
näytön alle.
Käyttö
Ajastettu paisto
• Tämän toiminnon avulla on
mahdollista ohjelmoida jokaisen
yksittäisen keittoalueen
automaattinen sammuttaminen
määrätyn ajanjakson kuluttua.
• Voit asettaa arvoksi enintään
1 tuntia ja 59 minuuttia.
Toiminnon ajastettu kypsennys kytkemiseksi
päälle, kun keittotaso on laitettu päälle:
1. Aseta astia keittoalueen päälle ja valitse
tehotaso.
2. Paina yhtä aikaa näppäimiä ja ;
alueen numeerisen kuvakkeen viereen
ilmestyy kuvake .
3. Valitse haluttu aika käyttämällä
näppäimiä ja ; pidä
näppäimiä painettuna nopeaa
etenemistä varten.
4. Ajastettu kypsennys käynnistyy muutaman
sekunnin kuluttua viimeisestä valinnasta.
5. Kun aika on kulunut umpeen, merkkiääni
kuuluu; paina näppäimiä - tai +
merkkiäänen kytkemiseksi pois päältä.
• Toiminto voidaan kytkeä päälle
useammille keittoalueille
samanaikaisesti.
• Kun ajastin kytketään päälle
toiselle keittoalueelle, edellä
asetetun keittoalueen
kellokuvake himmenee hivenen.
Ajastetun kypsennyksen muuttaminen tai
kytkeminen pois päältä
Ajastetun kypsennyksen muuttamiseksi tai
nollaamiseksi riittää, että samat annetut
ohjeet suoritetaan ajastimen muuttamiseksi
tai nollaamiseksi.
Jos useampia ajastettuja kypsennyksiä on
asetettu, paina yhtaikaa näppäimiä
ja navigoidaksesi jokaisen
keittoalueen ajastimissa ja muuttaaksesi
niitä yksittäin. Jokainen valittu ajastin
näytetään kuvakkeella täydellä
kirkkaudella kun taas muut kuvakkeet ovat
osittain himmennettyjä.
Yhden tai useamman ajastetun
kypsennyksen aikana on
mahdollista asettaa riippumaton
ajastin.
Recall-toiminto
Tämän toiminnon avulla jotkut
käynnistetyt toiminnot voidaan
palauttaa tahattoman
sammutuksen jälkeen.
Jos kyseessä on tahaton sammutus, suorita
seuraavat toiminnot 6 sekunnin sisällä:
1. Käynnistä laite.
• Näppäimen päällä oleva led-valo
alkaa vilkkua.
2. Paina välittömästi sen jälkeen
taukonäppäintä aiemmin päällä
olleiden toimintojen palauttamiseksi.
FI
91
Käyttö
Recall-toiminnon avulla voidaan palauttaa
vain seuraavat toiminnot:
1 Keittoalueiden toiminnot ja tehotasot.
2 Ajastetut paistot.
3 Multizone-toiminto.
4 Pikakuumennus.
5 Booster-toiminnot.
6 Ohjausten lukitus.
Muita luettelemattomia toimintoja
ei palauteta.
3.6 Virheilmoitukset
Jos toimintahäiriö tai epätavallista toimintaa
esiintyy, laite näyttää virhekoodin
yhdistettynä keittotasojen näyttöihin.
Virhekoodit alkavat aina ”E..” tai ”Er..”,
joiden perässä numero.
Seuraavassa luetellaan virhekoodit, jotka
voidaan hoitaa ilman huoltopalvelun
toimenpidettä.
• E2: Sammuta ja anna laitteen jäähtyä.
• E3: Tarkista, että astiat soveltuvat
induktiokypsennykseen eivätkä ne ole
tyhjiä.
• Kuvake , yhdessä merkkiäänen
kanssa, ilmoittaa ohjauksen
pitkäaikaisesta kytkeytymisestä.
Sammuta ja laita laite uudelleen päälle
virheviestien poistamiseksi.
92
Jos nämä virhekoodit ilmestyvät
usein tai luetelluista poikkeavia
koodeja esiintyy, ota yhteys
tekniseen huoltoon.
Puhdistus ja hoito
4 Puhdistus ja hoito
4.1 Varoitukset
Väärä käyttö
Pinnoille syntyvien vahinkojen
vaara
• Älä käytä höyrysuihkuja laitteen
puhdistamiseksi.
• Älä päästä keittotasoon sokeria tai
muita sokerisekoituksia kypsennyksen
aikana.
• Älä aseta sen päälle kypsennyksen
aikana sulavia materiaaleja tai aineita
(muovi tai alumiinikelmu).
• Pidä aina puhtaana äläkä aseta mitään
esineitä hipaisukytkinten päälle.
• Älä käytä teräsosien tai
metallipinnoituksilla käsiteltyjen osien
(kuten esimerkiksi anodisoidut,
nikkelöidyt, kromatut osat)
puhdistuksessa klooria, ammoniakkia tai
valkaisuainetta sisältäviä
puhdistusaineita.
• Älä käytä hankaavia tai syövyttäviä
puhdistusaineita luukun lasiosien
puhdistamiseen (esim. jauhetuotteita,
tahranpoistoaineita ja metallisia sieniä).
Käytä mahdollisesti puisia tai muovisia
keittiövälineitä.
4.3 Säännöllinen viikoittainen
puhdistus
Puhdista keittotaso kerran viikossa lasille
tarkoitetulla yleispuhdistusaineella.
Noudata aina valmistajan antamia ohjeita.
Näissä tuotteissa oleva silikoni saa aikaan
vedeltä ja lialta suojaavan kalvon. Kaikki
läikät jäävät kalvoon ja ne voidaan näin
ollen poistaa helposti. Kuivaa pinta näin
ollen puhtaalla liinalla. Varo ettei
pesuaineen jäämiä jää keittotasolle, sillä ne
saavat aikaan aggressiivisen reaktion kun
taso kuumenee ja saattaa muuttaa sen
rakennetta.
4.4 Ruokatahrat tai jäämät
Mahdolliset alumiinipohjaisten kattiloiden
aiheuttamat vaaleat merkit voidaan poistaa
etikkaan kostutetulla pyyhkeellä.
Jos käytön jälkeen keittotasoon jää
palaneita jäämiä, poista ne, huuhtele
vedellä ja kuivaa hyvin puhtaalla liinalla.
Salaatin tai perunoiden pesun aikana
keittotasolle pudonnut hiekka voi
naarmuttaa tasoa kattiloita siirrettäessä.
Poista näin ollen mahdollinen hiekka
välittömästi keittotasolta.
FI
4.2 Pintojen puhdistus
Pintojen hyvän kunnon säilyttämiseksi ne
tulee puhdistaa säännöllisesti jokaisen
käyttökerran jälkeen. Pintojen tulee antaa
jäähtyä ennen niiden puhdistamista.
93
Puhdistus ja hoito
Värivivahteiden vaihtelut eivät vaikuta
lasin toimintaan ja vakauteen. Kyseessä ei
ole keittotason materiaalin muutokset vaan
yksinkertaiset ruokajäämät, joita ei ole
poistettu ja jotka ovat näin ollen hiiltyneet.
Mahdolliset kiiltävät pinnat johtuvat
kattiloiden pohjien hankaamisesta,
erityisesti jos ne ovat alumiinisia, ja
sopimattomien pesuaineiden käytöstä. Niitä
on vaikea poistaa yleisiä pesuaineita
käyttämällä. Puhdistus voidaan joutua
suorittamaan useaan kertaan.
Aggressiivisten pesuaineiden käyttö tai
kattilan pohjalla naarmuttaminen voi
himmentää keittotasossa olevia koristuksia
ja aiheuttaa läikkiä.
4.5 Mitä tehdä, jos..
Keittotaso ei toimi:
• Tarkista, että keittotaso on kytketty ja
pääkatkaisin on päällä.
• Tarkista, ettei sähkökatkoksia esiinny.
• Tarkista, ettei sulake ole lauennut. Siinä
tapauksessa vaihda sulake uuteen.
• Tarkista, ettei kodin sähköjärjestelmän
vikavirtasuojakatkaisin ole lauennut.
Tässä tapauksessa, kytke katkaisin
takaisin päälle.
Keittotulokset eivät ole tyydyttävät:
• Tarkista, että kypsennyslämpötila ei ole
liian korkea tai liian matala.
Keittotasosta tulee savua:
• Puhdista keittotaso käytön jälkeen.
• Tarkista, ettei ruokaa ole valunut ulos ja
käytä mahdollisesti suurempaa
keittoastiaa.
Kodin sähköjärjestelmän sulakkeet tai
vikavirtasuojakytin laukeavat toistuvasti:
• Ota yhteys huoltopalveluun tai
sähkömieheen.
Keittotasossa esiintyy rikkoutumisia tai
halkeamia:
• Sammuta laite välittömästi, kytke virta
pois päältä ja ota yhteyttä
huoltopalveluun.
94
Asennus
5 Asennus
5.1 Sähköliitäntä
Sähköjännite
Sähköiskun vaara
• Anna sähköliitännät ammattitaitoisen
teknisen henkilöstön tehtäväksi.
• Käytä henkilönsuojaimia.
• Sähköjärjestelmän
turvallisuusmääräyksien mukainen
maadoitus on pakollinen.
• Kytke pääkatkaisin pois päältä
• Älä koskaan irrota pistoketta johdosta
vetämällä.
• Käytä vähintään 90 °C lämpötilaa
kestäviä kaapeleita.
• Virtajohtojen ruuvien kiristysmomentti
liitinrimassa tulee olla välillä 1,5-2 Nm.
Yleisiä tietoja
Tarkista, että sähköverkon ominaisuudet
ovat tyyppikilvessä ilmoitettujen arvojen
mukaiset.
Tekniset tiedot, sarjanumero ja merkintä
sijaitsevat näkyvällä paikalla laitteessa.
Tyyppikilpeä ei saa koskaan irrottaa.
Käytä maadoitukseen vähintään 20 mm
muita johtoja pidempää johtoa.
Mallista riippuen, laite voidaan liittää
seuraavilla tavoilla:
• 220-240 V / 380-415 V 2N~
Kuusinapainen johto 6 x 1,5 mm².
Kolminapainen johto 3 x 6 mm².
Jokaista kytkentää varten, käytä
aina varustuksiin kuuluvaa siltaa.
Pysyvä liitäntä
Kytke syöttölinjaan sijoitettava
kaikkinapainen katkaisin
asennusmääräysten mukaisesti. Katkaisin on
sijoitettava helppopääsyiseen paikkaan
laitteen lähelle.
Vie virtajohto kalusteen takaosasta.
Varo ettei se pääse kosketuksiin
.
keittotason alaosaan tai
mahdolliseen alapuolella olevaan
uuniin.
Toimi varovaisesti jos ylimääräisiä
sähkölaitteita kytketään.
Liitosjohtoja ei saa päästää
kosketuksiin kuumien
keittoalueiden kanssa.
FI
95
Asennus
Testaus
Asennuksen jälkeen suorita pikainen testaus.
Ellei laite toimi vaikka ohjeita on noudatettu
oikein, kytke se irti sähköverkosta ja ota
yhteyttä lähimpään tekniseen
huoltopalveluun.
5.2 Ohjeet asentajalle
• Älä taita äläkä jätä jumiin sähköverkkoon
liittävää johtoa.
• Laite tulee asentaa asennuskaavioiden
mukaan.
• Jos laite ei toimi oikein kun kaikki
tarkastukset on suoritettu, käänny
alueellasi toimivan valtuutetun
huoltokeskuksen puoleen.
• Kun laite on asennettu oikein, anna
käyttäjälle tarvittavat ohjeet sen
asianmukaiseen käyttöön.
5.3 Tehon hallintavalikko (vain
asentajalle)
Tehon hallintavalikko sallii laitteen
käyttämän maksimitehon asettamisen. Kun
laite on sammutettu, suorita seuraavat
toiminnot 2 minuutin sisällä:
1. Pidä painettuna näppäimiä ja ,
kunnes merkkiääni kuuluu.
2. Paina kahta oikeanpuoleisen ja
keskialueen liukusäädintä, kunnes toinen
merkkiääni kuuluu.
4. Käytä vasemmanpuoleista liukusäädintä
halutun tehotason lisäämiseksi tai
vähentämiseksi (yhdistettynä
järjestysnumeroon, jonka numeerinen
kuvake näyttää).
5. Muutosten tallentamiseksi, pidä
painettuna näppäintä .
6. Muutosten jättämiseksi huomiotta, pidä
painettuna näppäintä .
Tehotasojen taulukko
Malli 60 cm
Taso 0 (P0 - oletusarvo)
Taso 1 (P1)
Taso 2 (P2)
Taso 3 (P3)
Taso 4 (P4)
Taso 5 (P5)
Taso 6 (P6)
Taso 7 (P7)
7400 W
6000 W
5500 W
5000 W
4000 W
3500 W
2800 W
2400 W
3. Ajastimen näyttö näyttää .
96
Asennus
5.4 Turvaohjeet
Laitteen toiminnan aikana
kehittyvä lämpö
Tulipalovaara
• Tarkista, että kalusteen materiaali kestää
lämpöä.
• Tarkista, että kalusteessa on vaaditut
aukot.
• Älä tuki missään asennuksessa tuotteen
eteen asennettua tuuletusritilää.
Lähellä olevien kalusteiden puuviilutuksen,
liimojen tai muovipinnoitusten tulee olla
lämmönkestäviä (>90 °C). Muussa
tapauksessa ne voivat vahingoittua ajan
myötä.
Liesituulettimien ja keittotason välillä
noudatettavan minimietäisyyden on
vastattava vähintään liesituulettimen
asennusohjeissa osoitettuja arvoja.
Myös tason takana olevia aukkojen
minimirakoja on noudatettava
asennusohjeissa osoitetulla tavalla.
5.5 Työtason muotoilu
Seuraava toimenpide vaatii
muurarin ja/tai puusepän ja täten
sen saa suorittaa ainoastaan
pätevä teknikko.
Asennus voidaan tehdä eri
materiaaleihin, kuten muuriin,
metalliin, umpipuuhun tai
muovipäällystettyyn puuhun,
kunhan ne ovat
kuumuudenkestäviä (>90 °C).
Tee aukko työtasoon kuvan osoittamin
mitoin (mm).
Kalusteasennuksen mitat
L X Y
600 560 478÷490
FI
A B C D E
min.
50
min.
460
min.
750
20÷60
min.
50
97
Asennus
Keittotason tiiviste
Ennen asennusta, nesteiden tunkeutumisen
estämiseksi keitto- ja työtason kehikon
väliin, asemoi varustuksiin kuuluva
tarratiiviste koko keittotason ympärysmitan
pituudelle.
Älä kiinnitä keittotasoa silikonilla.
Se ei sallisi tarpeen vaatiessa
keittotason irrottamista ilman
vahinkoja.
Tasoasennus
Tämän tyyppisille keittotasoille on lisättävä
asennusaukkoon suoritettava lisäjyrsintä, jos
laite halutaan asentaa samalle korkeudelle
työtasoon nähden.
L X Y G H
600 560 478÷490 604 514
A B C D E
min.
50
min.
460
min.
750
20÷60
min.
50
Kun lasipintaan on asetettu tarratiiviste (A)
ja taso on sijoitettu ja kiinnitetty keittotasoon,
täytä reunat eristävällä silikonilla (B) ja
puhdista ylimääräinen silikoni pois.
98
Asennus
Jos keittotaso on irrotettava, leikkaa silikoni
leikkurilla ennen kuin sen poistamista
yritetään (C).
FI
5.6 Kalusteasennus
Uunitilaan
Jos laite asennetaan uunin päälle,
siinä on oltava varusteena
jäähdytysjärjestelmä.
Keittotason ja keittiökalusteiden ja
kalusteasennettavien laitteiden välisen
etäisyyden on oltava sellainen, että riittävä
tuuletus ja ilmanpoisto taataan. Jos se on
asennettu uunin päälle, jätä rako keittotason
alaosan ja sen alle asennetun tuotteen
väliin.
aukko alaosassa
aukko alaosassa ja takana
Neutraaliin tilaan tai laatikoihin
Jos muita kalusteita (sivuseinät, laatikot jne.),
astianpesukoneita tai jääkaappeja on
asennettu, keittotason alle on asennettava
kaksinkertainen puupohja vähintään 20
mm päähän keittotason alaosasta, jotta
satunnaisilta kosketuksilta vältyttäisiin.
Kaksinkertaisen pohjan saa poistaa vain
tarkoituksenmukaisia varustuksia
käyttämällä.
aukko alaosassa
99
Asennus
aukko takaosassa
Kaksinkertaisen pohjan
asentamatta jättäminen altistaa
käyttäjän mahdolliselle
tahattomalle kosketukselle
leikkaavien tai kuumien osien
kanssa.
Tuuletus
Seuraavassa osoitetaan kaksi
asennustapaa oikeaa tuuletusta varten ja
yksi väärä asennustapa, jota on vältettävä.
Kiinnitysjouset
Ihanteellisen keskityksen ja kiinnityksen
takaamiseksi, aseta paikoilleen varustuksiin
kuuluvat jouset.
1. Aseta jouset ja kiinnitä ne
vaakasuunnassa kevyesti painamalla
tarkoituksenmukaisessa raossa.
100
2. Käännä niitä yläsuuntaan niiden
lopullista kiinnittämistä varten.
Raon asento jousia varten
Asennus
FI
101
Loading...
