Περιεχόµενα

1. Ο∆ΗΓΙΕΣ ΓΙΑ ΑΣΦΑΛΗ ΚΑΙ ΣΩΣΤΗ ΧΡΗΣΗ ______________________________________________ 3

2. ΕΓΚΑΤΑΣΤΑΣΗ _____________________________________________________________________ 4

3. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΧΕΙΡΙΣΤΗΡΙΩΝ ______________________________________________________ 5

4. ΧΡΗΣΗ ΤΟΥ ΦΟΥΡΝΟΥ ______________________________________________________________ 8

5. ΧΡΗΣΗ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΠΑΡΑΣΚΕΥΗΣ ΠΙΤΣΑΣ _________________________________________ 9

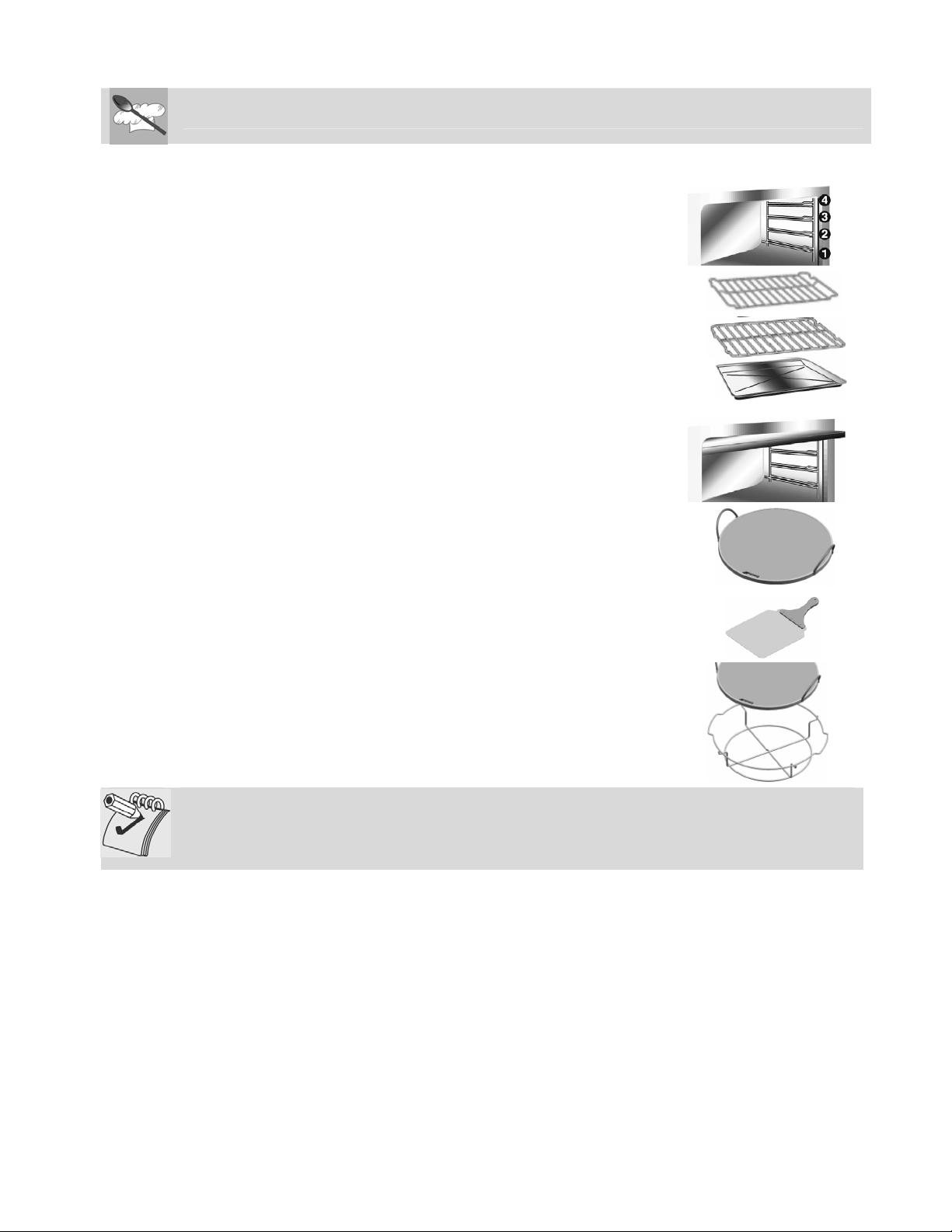

6. ∆ΙΑΘΕΣΙΜΑ ΕΞΑΡΤΗΜΑΤΑ ___________________________________________________________ 10

7. ΣΥΜΒΟΥΛΕΣ ΜΑΓΕΙΡΕΜΑΤΟΣ________________________________________________________ 11

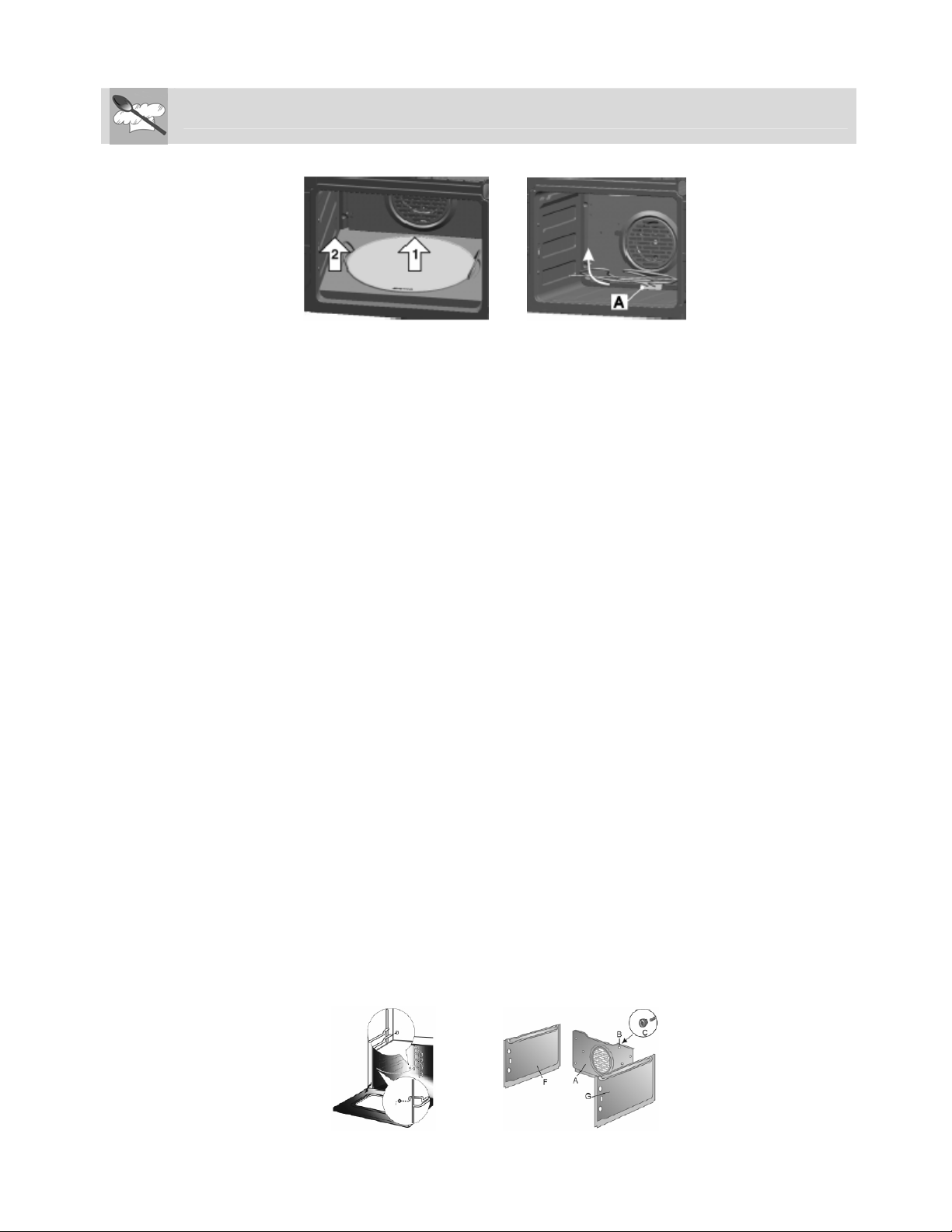

8. ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ _______________________________________________________ 14

9. ΕΠΙΠΡΟΣΘΕΤΗ ΣΥΝΤΗΡΗΣΗ _________________________________________________________ 17

Ο∆ΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ: αυτές προορίζονται για καταρτισµένο τεχνικό, ο οποίος πρέπει να εγκαταστήσει τη συσκευή, να την θέσει σε λειτουργία και να πραγµατοποιήσει µια δοκιµή επιθεώρησης.

Ο∆ΗΓΙΕΣ ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ: αυτές περιέχουν συµβουλές χρήσεως, περιγραφή των χειριστηρίων και των σωστών διαδικασιών για την συντήρηση της συσκευής.

Smeg Spa – Petco S.A. 2

Εισαγωγή

1. Ο∆ΗΓΙΕΣ ΓΙΑ ΑΣΦΑΛΗ ΚΑΙ ΣΩΣΤΗ ΧΡΗΣΗ

ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙ∆ΙΟ ΕΙΝΑΙ ΕΝΑ ΑΝΑΠΟΣΠΑΣΤΟ ΤΜΗΜΑ ΤΗΣ ΣΥΣΚΕΥΗΣ ΚΑΙ ΕΠΟΜΕΝΩΣ ΠΡΕΠΕΙ ΝΑ ∆ΙΑΤΗΡΙΘΕΙ ΣΤΟ ΑΚΕΡΑΙΟ ΚΑΙ ΣΕ ΜΙΑ ΠΡΟΣΒΑΣΙΜΗ ΘΕΣΗ ΓΙΑ ΟΛΟΚΛΗΡΗ ΤΗΝ ΕΝΕΡΓΗ ΖΩΗ ΤΟΥ ΦΟΥΡΝΟΥ. ΣΥΜΒΟΥΛΕΥΟΥΜΕ ΤΗΝ ΠΡΟΣΕΚΤΙΚΗ ΑΝΑΓΝΩΣΗ ΑΥΤΟΥ ΤΟΥ ΕΓΧΕΙΡΙ∆ΙΟΥ ΚΑΙ ΟΛΩΝ ΤΩΝ Ο∆ΗΓΙΩΝ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟΝ ΦΟΥΡΝΟ. Η ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΗΘΕΙ ΑΠΟ ΚΑΤΑΡΤΙΣΜΕΝΟ ΠΡΟΣΩΠΙΚΟ ΣΥΜΦΩΝΑ ΜΕ ΤΟΥΣ ΚΑΝΟΝΙΣΜΟΥΣ ΣΕ ΙΣΧΥ. ΑΥΤΗ Η ΣΥΣΚΕΥΗ ΠΡΟΟΡΙΖΕΤΑΙ ΓΙΑ ΟΙΚΙΑΚΗ ΧΡΗΣΗ ΚΑΙ ΠΡΟΣΑΡΜΟΖΕΤΑΙ ΣΤΟΥΣ ΤΡΕΧΟΝΤΕΣ ΚΑΝΟΝΙΣΜΟΥΣ ΣΕ ΙΣΧΥ. Η ΣΥΣΚΕΥΗ ΕΧΕΙ ΚΑΤΑΣΚΕΥΑΣΤΕΙ ΓΙΑ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΗΣΕΙ ΤΗΝ ΑΚΟΛΟΥΘΗ ΛΕΙΤΟΥΡΓΙΑ: ΜΑΓΕΙΡΕΜΑ ΚΑΙ ΖΕΣΤΑΜΑ ΤΩΝ ΤΡΟΦΙΜΩΝ. ΟΛΕΣ ΟΙ ΑΛΛΕΣ ΧΡΗΣΕΙΣ ΘΕΩΡΟΥΝΤΑΙ ΑΝΑΡΜΟΣΤΕΣ.

Ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ ∆Ε ΦΕΡΕΙ ΚΑΜΙΑ ΕΥΘΥΝΗ ΓΙΑ ΑΝΑΡΜΟΣΤΗ ΧΡΗΣΗ

ΜΗΝ ΑΦΗΣΤΕ ΤΗ ΣΥΣΚΕΥΑΣΙΑ ΣΤΟ ΟΙΚΙΑΚΟ ΠΕΡΙΒΑΛΛΟΝ. ΧΩΡΙΣΤΕ ΤΑ ∆ΙΑΦΟΡΑ ΥΛΙΚΑ ΚΑΙ ΑΠΟΡΡΙΨΤΕ ΤΑ ΣΤΟ ΚΟΝΤΙΝΟΤΕΡΟ ΕΙ∆ΙΚΟ ΚΕΝΤΡΟ ΠΕΡΙΣΥΛΛΟΓΗΣ ΑΠΟΡΡΙΜΑΤΩΝ.

ΕΙΝΑΙ ΥΠΟΧΡΕΩΤΙΚΟ ΓΙΑ ΤΟ ΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ ΝΑ ΓΕΙΩΝΕΤΑΙ ΣΥΜΦΩΝΑ ΜΕ ΤΙΣ ΜΕΘΟ∆ΟΥΣ ΠΟΥ ΑΠΑΙΤΟΥΝΤΑΙ ΑΠΟ ΤΟΥΣ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ.

ΚΑΤΑ ΤΗ ΣΥΝ∆ΕΣΗ ΜΕ ΤΟ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ ΜΕ ΤΟ ΦΙΣ ΚΑΙ ΤΑ ∆ΥΟ ΕΙΝΑΙ ΣΥΜΒΑΤΑ ΜΕΤΑΞΥ ΤΟΥΣ ΚΑΙ ΣΥΝ∆ΕΟΥΝ ΤΗ ΣΥΣΚΕΥΗ ΜΕ ΤΗ ΒΟΗΘΕΙΑ ΕΝΟΣ ΚΑΛΩ∆ΙΟΥ ΣΥΜΜΟΡΦΩΜΕΝΟ ΜΕ ΤΟΥΣ ΕΦΑΡΜΟΣΙΜΟΥΣ ΚΑΝΟΝΙΣΜΟΥΣ. Η ΠΡΙΖΑ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΠΡΟΣΒΑΣΙΜΗ ΜΕΤΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ.

ΠΟΤΕ ΜΗΝ ΑΠΟΣΥΝ∆ΕΣΤΕ ΤΗ ΣΥΣΚΕΥΗ ΤΡΑΒΩΝΤΑΣ ΤΟ ΚΑΛΩ∆ΙΟ.

ΜΗΝ ΕΜΠΟ∆ΙΣΤΕ ΤΙΣ ΕΞΟ∆ΟΥΣ ΕΞΑΕΡΙΣΜΟΥ

ΑΜΕΣΩΣ ΜΕΤΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ, ΠΡΑΓΜΑΤΟΠΟΙΗΣΤΕ ΜΙΑ ΣΥΝΟΠΤΙΚΗ ΕΠΙΘΕΩΡΗΣΗ - ∆ΟΚΙΜΗ ΤΟΥ ΦΟΥΡΝΟΥ, ΑΚΟΛΟΥΘΩΝΤΑΣ ΤΙΣ ΚΑΤΩΤΕΡΕΣ Ο∆ΗΓΙΕΣ. ΕΑΝ Η ΣΥΣΚΕΥΗ ∆ΕΝ ΛΕΙΤΟΥΡΓΕΙ, ΑΠΟΣΥΝ∆ΕΣΤΕ ΤΟ ΦΙΣ ΚΑΙ ΚΑΛΕΣΤΕ ΤΟ ΚΟΝΤΙΝΟΤΕΡΟ ΚΕΝΤΡΟ ΤΕΧΝΙΚΗΣ ΒΟΗΘΕΙΑΣ.

ΠΟΤΕ ΜΗΝ ΠΡΟΣΠΑΘΗΣΕΤΕ ΝΑ ΕΠΙΣΚΕΥΑΣΤΕΤΕ ΤΗ ΣΥΣΚΕΥΗ.

ΠΑΝΤΑ ΝΑ ΕΛΕΓΧΕΤΕ ΟΤΙ ΤΑ ΧΕΙΡΙΣΤΗΡΙΑ ΟΤΑΝ ΤΕΛΕΙΩΝΕΤΕ ΜΕ ΤΗ ΧΡΗΣΗ ΤΟΥ ΦΟΥΡΝΟΥ.

ΜΗΝ ΒΑΛΤΕ ΠΟΤΕ ΕΥΦΛΕΚΤΑ ΑΝΤΙΚΕΙΜΕΝΑ ΣΤΟ ΦΟΥΡΝΟ: ΘΑ ΜΠΟΡΟΥΣΑΝ ΝΑ ΠΥΡΟ∆ΟΤΗΘΟΥΝ.

ΚΑΤΑ ΤΗ ∆ΙΑΡΚΕΙΑ ΧΡΗΣΗΣ, Η ΣΥΣΚΕΥΗ ΓΙΝΕΤΑΙ ΠΟΛΥ ΚΑΥΤΗ. ΠΡΟΣΟΧΗ: ΜΗΝ ΑΓΓΙΖΕΤΕ ΤΙΣ ΘΕΡΜΑΝΤΙΚΕΣ ΑΝΤΙΣΤΑΣΕΙΣ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΟΥ ΦΟΥΡΝΟΥ.

Η ΠΙΝΑΚΙ∆Α ΤΑΥΤΟΤΗΤΑΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΜΕ ΤΑ ΤΟ ΕΜΠΟΡΙΚΟ ΣΗΜΑ ΤΟΠΟΘΕΤΕΙΤΑΙ ΟΡΑΤΑ ΣΤΟ ΠΛΑΙΣΙΟ ΤΗΣ ΠΟΡΤΑΣ ΤΟΥ ΦΟΥΡΝΟΥ.

Η ΠΙΝΑΚΙ∆Α ∆ΕΝ ΠΡΕΠΕΙ ΝΑ ΑΦΑΙΡΕΘΕΙ.

Ο ΦΟΥΡΝΟΣ ΕΧΕΙ ΣΧΕ∆ΙΑΣΤΕΙ ΓΙΑ ΧΡΗΣΗ ΑΠΟ ΕΝΗΛΙΚΕΣ. ΜΗΝ ΕΠΙΤΡΕΨΕΤΕ ΣΤΑ ΠΑΙ∆ΙΑ ΝΑ ΠΛΗΣΙΑΣΟΥΝ ΚΑΙ ΝΑ

ΠΑΙΞΟΥΝ ΜΕ ΤΗΝ ΣΥΣΚΕΥΗ.

Οι ΑΝΤΙΚΑΤΕΣΤΗΜΕΝΕΣ ΗΛΕΚΤΡΙΚΕΣ ΣΥΣΚΕΥΕΣ ΠΡΕΠΕΙ ΝΑ ΑΠΟΡΡΙΜΑΤΩΝ.

ΚΑΙ ΤΙΣ ΣΧΙΣΜΕΣ ΕΞΑΓΩΓΗΣ ΤΗΣ ΘΕΡΜΟΤΗΤΑΣ.

ΕΛΕΓΧΟΥ ΕΙΝΑΙ ΣΤΟ "ΜΗ∆ΕΝ" (ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΑ)

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΊΑ, ΑΥΞΟΝΤΑ ΑΡΙΘΜΟ ΠΑΡΑΓΩΓΗΣ ΚΑΙ

Ο κατασκευαστής δε φέρει καµία ευθύνη για ζηµία σε πρόσωπα ή πράγµατα που προκαλούνται από την αθέτηση των ανωτέρω οδηγιών ή λόγω παρέµβασης σε οποιοδήποτε µέρος της συσκευής ή από χρήση µη γνήσιων ανταλλακτικών.

ΚΑΙ ΤΗΝ ΠΡΙΖΑ, ΣΙΓΟΥΡΕΥΤΕΙΤΕ ΟΤΙ

ΑΠΟΡΡΙΦΘΟΥΝ ΣΕ ΕΙ∆ΙΚΑ ΚΕΝΤΡΑ ΣΥΛΛΟΓΗΣ

Smeg Spa – Petco S.A. 3

2. ΕΓΚΑΤΑΣΤΑΣΗ

2.1 Ηλεκτρική σύνδεση

2.2 Εγκατάσταση του φούρνου

Ο φούρνος έχει σχεδιαστεί για να εγκαθίσταται σε οποιοδήποτε µέρος των επίπλων κουζίνας, εφ' όσον είναι ανθεκτικό στη θερµότητα. Προχωρήστε σύµφωνα µε τις διαστάσεις που παρουσιάζονται στα σχήµατα 1, 2 και 3. Για εγκατάσταση κάτω από πάγκο εργασίας, ακολουθήστε τις διαστάσεις που δίνονται στο Σχήµα 3. Για χειριστήρια συνδεµένα µε το φούρνο, εξασφαλίστε ελάχιστη καθαρή απόσταση από οποιαδήποτε πλευρά τουλάχιστον 110 χιλ. όπως φαίνεται στο σχήµα 1. Για εγκατάσταση σε κολώνα, ακολουθήστε τις διαστάσεις που δίνονται στο σχήµα 2 που επιτρέπει ελάχιστη καθαρή απόσταση 80 έως 90 χιλ. στην κορυφή και τις πλευρές για να ασφαλίσετε (σχέδιο 1). Για εγκατάσταση κάτω από ανεξάρτητη εστία, εξασφαλίστε ελάχιστη καθαρή απόσταση στο οπίσθιο και κατώτατο µέρος όπως φαίνεται στο σχήµα 1 (παρ. β). ∆είτε τις σχετικές οδηγίες για την τοποθέτηση της εστίας.

Ελέγξτε ότι η ισχύς της παροχής καθώς και τα καλώδια είναι σύµφωνα µε τις πληροφορίες που παρέχονται στην πινακίδα που βρίσκεται στο πλαίσιο της πόρτας του φούρνου.

Αυτή η ετικέτα δεν πρέπει ποτέ να αφαιρεθεί.

Είναι υποχρεωτικό για το ηλεκτρικό σύστηµα να έχει γείωση σύµφωνα µε τις µεθόδους που απαιτούνται από τους κανόνες ασφάλειας.

Εάν µια σύνδεση φις και πρίζας χρησιµοποιείται σιγουρευτείτε ότι το φις και η πρίζα είναι συµβατά. Αποφύγετε τη χρήση αντάπτορα και πολύπριζων, καθώς µπορεί να προκαλέσουν υπερθέρµανση και κίνδυνο εγκαυµάτων.

Εάν πραγµατοποιείται σταθερή σύνδεση χρησιµοποιείστε κατάλληλα καλώδια µε έναν διακόπτη µε χάσµα επαφών ίσο µε ή µεγαλύτερο από 3 χιλ., µε εύκολη πρόσβαση και κοντά στο φούρνο.

Για λειτουργία σε 220-240V ~: χρησιµοποιήστε H05RR-F / H05RN-F καλώδιο µε τρεις επαφές (3 X 1,5 mm2). Το άκρο του καλωδίου που συνδέεται µε τη συσκευή πρέπει να έχει καλώδιο γείωσης (κίτρινο - πράσινο) τουλάχιστον 20 χιλ. µακρύτερο.

εγκατάσταση κάτω από εστίες µε

της κολώνας. Σφίξτε τις τέσσερις βίδες (παρ. Α) µέσα στο πλαίσιο

Οδηγίες για τον εγκαταστάτη

Μην χρησιµοποιείτε ποτέ την πόρτα του φούρνου για να µετακινήσετε το φούρνο στην θέση εγκατάστασης.

Αποφύγετε να πιέζετε την πόρτα του φούρνου µε µεγάλη δύναµη όταν είναι ανοικτή.

Smeg Spa – Petco S.A. 4

Οδηγίες για τον χρήστη

3. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΧΕΙΡΙΣΤΗΡΙΩΝ

3.1 Κεντρικός πίνακας ελέγχου

Όλοι τα χειριστήρια έλεγχου του φούρνου συγκεντρώνονται στον κεντρικό πίνακα ελέγχου.

ΧΕΙΡΙΣΤΗΡΙΑ ΘΕΡΜΟΚΡΑΣΙΩΝ

Η θερµοκρασία µαγειρέµατος επιλέγεται µε την περιστροφή του χειριστηρίου δεξιόστροφα στην επιθυµητή ρύθµιση,

µεταξύ 50° και 240°C ή

ή .

ΧΕΙΡΙΣΤΗΡΙΑ ΛΕΙΤΟΥΡΓΙΑΣ

Περιστρέψτε τον επιλογέα προς οποιαδήποτε κατεύθυνση για να επιλέγει το επιθυµητό πρόγραµµα λειτουργίας από τα εξής:

ΚΑΜΙΑ ΛΕΙΤΟΥΡΓΙΑ

ΛΕΙΤΟΥΡΓΙΑ ΠΙΤΣΑΣ

ΠΑΝΩ ΚΑΙ ΚΑΤΩ ΑΝΤΙΣΤΑΣΗ

ΜΕΓΑΛΟ ΓΚΡΙΛ + ΑΕΡΑΣ

ΚΑΤΩ ΑΝΤΙΣΤΑΣΗ + ΑΕΡΑΣ

ΠΙΣΩ ΑΝΤΙΣΤΑΣΗ + ΑΕΡΑΣ

ΜΙΚΡΟ ΓΚΡΙΛ

ΜΕΓΑΛΟ ΓΚΡΙΛ

ΠΑΝΩ ΚΑΤΩ ΚΑΙ ΠΙΣΩ ΑΝΤΙΣΤΑΣΗ + ΑΕΡΑΣ

Smeg Spa – Petco S.A. 5

Οδηγίες για τον χρήστη

Σας επιτρέπει να επιλέξετε συµβατικό µαγείρεµα ή να ορίσετε τη διάρκεια µε αυτόµατη απενεργοποίηση του φούρνου µε τη λήξη.

Για χειροκίνητο έλεγχο του χρόνου µαγειρέµατος, γυρίστε το χειριστήριο

ΧΕΙΡΙΣΤΗΡΙΟ ΠΡΟΓΡΑΜΜΑΤΙΣΤΗ

αντίθετα προς την φορά των δεικτών του ρολογιού στο σύµβολο

Για να ορίσετε τη διάρκεια του µαγειρέµατος περιστρέψτε το χειριστήριο δεξιόστροφα. Οι αριθµοί από 5 έως το 90 αντιστοιχούν σε λεπτά. Η ρύθµιση είναι προοδευτική και οι ενδιάµεσες θέσεις µεταξύ των αριθµών που παρουσιάζονται µπορούν να χρησιµοποιηθούν. Στο τέλος του προγραµµατισµένου µαγειρέµατος, και σταµατά αυτόµατα µετά από 4-5 δευτερόλεπτα.

ΛΥΧΝΙΑ ∆ΕΙΚΤΗ ΘΕΡΜΟΚΡΑΣΙΑΣ

Όταν η λυχνία ανάβει, ο φούρνος θερµαίνεται. Όταν σβήνει, η επιλεγµένη θερµοκρασία έχει επιτευχθεί. Όταν αναβοσβήνει, η θερµοκρασία µέσα στο φούρνο είναι σταθερή.

ΛΥΧΝΙΑ ΕΝΕΡΓΟΠΟΙΗΣΗΣ (ΠΡΑΣΙΝΗ)

Ανάβει όταν οποιαδήποτε αντίσταση του φούρνου θερµαίνεται.

ενεργοποιείτε το ηχητικό σήµα λήξης

3.2 Μοντέλα µε ρολόι + προγραµµατιστή µε λήξη προγράµµατος (σε µερικά µοντέλα µόνο)

Επιτρέπει την επιλογή συµβατικού µαγειρέµατος ή τον ορισµό της λήξης και της διάρκειας του µαγειρέµατος.

Πάντα να περιστρέφετε το χειριστήριο “Α” ΑΝΤΙΘΕΤΑ ΠΡΟΣ ΤΗΝ ΦΟΡΑ ΤΩΝ ∆ΕΙΚΤΩΝ ΤΟΥ ΡΟΛΟΓΙΟΥ

Πριν θέσετε τον προγραµµατιστή, επιλέξτε το επιθυµητό πρόγραµµα και θερµοκρασία µαγειρέµατος.

3.2.1 Ρύθµιση ώρας

Για να θέσετε την ακριβή ώρα, ΠΙΕΣΤΕ και περιστρέψτε το εσωτερικό χειριστήριο Α αντίθετα προς τη φορά των δεικτών του ρολογιού.

3.2.2 Συµβατικό µαγείρεµα

Για να ενεργοποιήσετε τον φούρνο µε το χέρι (δηλ. χωρίς οποιοδήποτε χρονικό όριο), περιστρέψτε το χειριστήριο A

αντίθετα προς τη φορά των δεικτών του ρολογιού έως ότου ο δείκτης ευθυγραµµίζεται µε το σύµβολο

Smeg Spa – Petco S.A. 6
