SMEG SF64M3TB User guide [pl]

Page 1

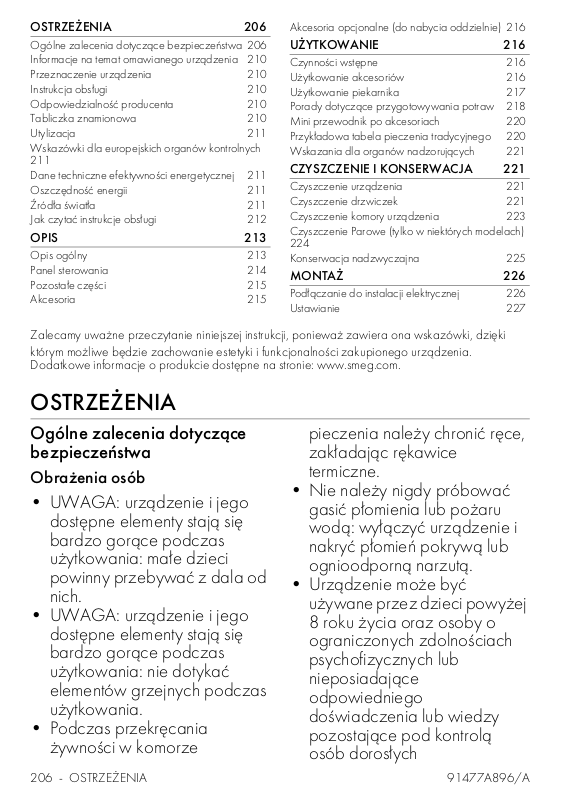

OSTRZEŻENIA 206

Ogólne zalecenia dotyczące bezpieczeństwa 206 Informacje na temat omawianego urządzenia 210 Przeznaczenie urządzenia 210 Instrukcja obsługi 210 Odpowiedzialność producenta 210 Tabliczka znamionowa 210 Utylizacja 211 Wskazówki dla europejskich organów kontrolnych

211 Dane techniczne efektywności energetycznej 211 Oszczędność energii 211 Źródła światła 211 Jak czytać instrukcje obsługi 212

OPIS 213

Opis ogólny 213 Panel sterowania 214 Pozostałe części 215 Akcesoria 215

Zalecamy uważne przeczytanie niniejszej instrukcji, ponieważ zawiera ona wskazówki, dzięki którym możliwe będzie zachowanie estetyki i funkcjonalności zakupionego urządzenia.

Dodatkowe informacje o produkcie dostępne na stronie: www.smeg.com.

Akcesoria opcjonalne (do nabycia oddzielnie) 216

UŻYTKOWANIE 216

Czynności wstępne 216 Użytkowanie akcesoriów 216 Użytkowanie piekarnika 217 Porady dotyczące przygotowywania potraw 218 Mini przewodnik po akcesoriach 220 Przykładowa tabela pieczenia tradycyjnego 220 Wskazania dla organów nadzorujących 221

CZYSZCZENIE I KONSERWACJA 221

Czyszczenie urządzenia 221 Czyszczenie drzwiczek 221 Czyszczenie komory urządzenia 223 Czyszczenie Parowe (tylko w niektórych modelach)

224 Konserwacja nadzwyczajna 225

MONTAŻ 226

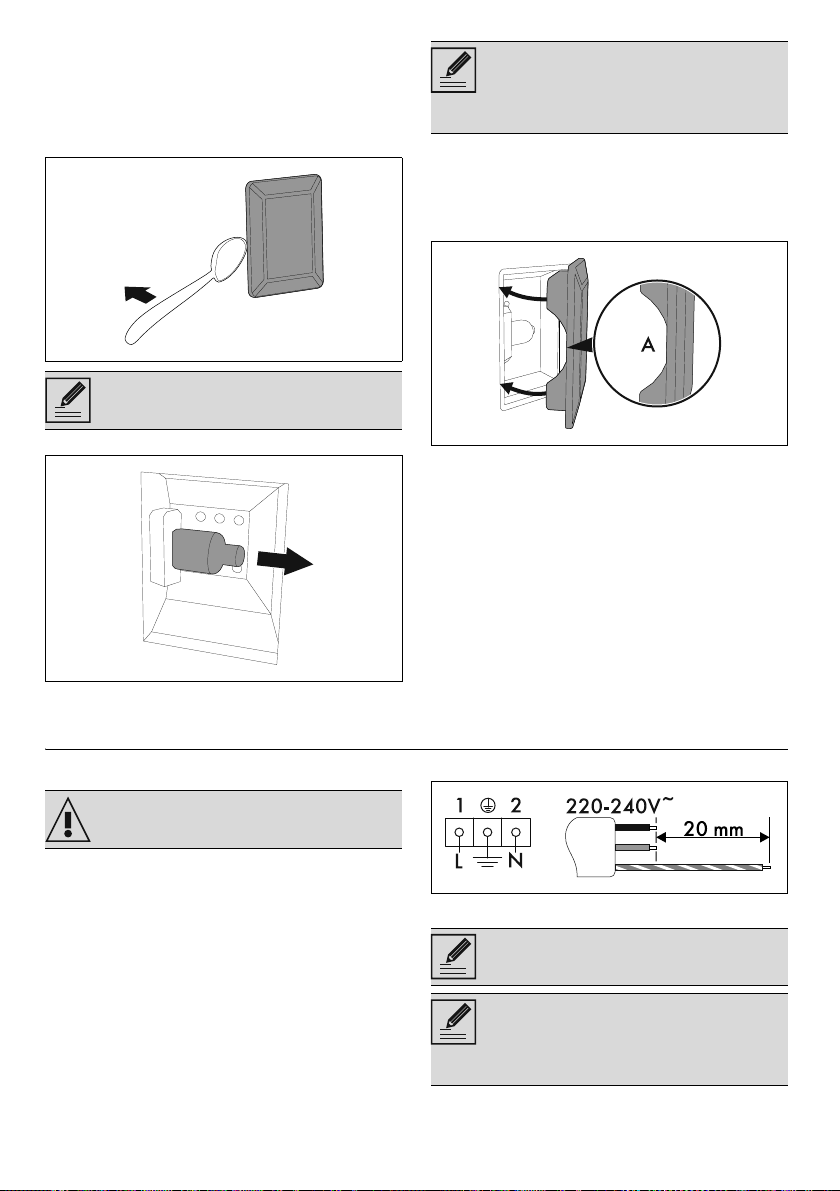

Podłączanie do instalacji elektrycznej 226 Ustawianie 227

OSTRZEŻENIA

Ogólne zalecenia dotyczące bezpieczeństwa

Obrażenia osób

pieczenia należy chronić ręce, zakładając rękawice termiczne.

• Nie należy nigdy próbować

• UWAGA: urządzenie i jego dostępne elementy stają się bardzo gorące podczas użytkowania: małe dzieci powinny przebywać z dala od nich.

• UWAGA: urządzenie i jego dostępne elementy stają się bardzo gorące podczas użytkowania: nie dotykać elementów grzejnych podczas użytkowania.

• Podczas przekręcania żywności w komorze

206 - OSTRZEŻENIA 91477A896/A

gasić płomienia lub pożaru wodą: wyłączyć urządzenie i nakryć płomień pokrywą lub ognioodporną narzutą.

• Urządzenie może być używane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach psychofizycznych lub nieposiadające odpowiedniego doświadczenia lub wiedzy pozostające pod kontrolą osób dorosłych

Page 2

odpowiedzialnych za ich bezpieczeństwo.

• Urządzenie nie służy do zabawy.

• Dzieci poniżej 8. roku życia nie powinny przebywać w pobliżu urządzenia bez stałej opieki osoby dorosłej.

• Nie pozwolić dzieciom poniżej 8 roku życia na zbliżanie się do funkcjonującego urządzenia.

• Czynności związane z czyszczeniem i konserwacją nie powinny być wykonywane przez dzieci bez nadzoru.

• Należy stale nadzorować proces pieczenia. Proces krótkiego pieczenia należy stale nadzorować.

• Nie pozostawiać urządzenia bez nadzoru podczas przyrządzania potraw, które mogą wydzielać tłuszcz lub olej. Podgrzany tłuszcz i olej mogą się zapalić. Zachować maksymalną ostrożność.

• Nie wlewać wody bezpośrednio na bardzo gorące blachy.

• Podczas pieczenia drzwiczki powinny być zamknięte.

• Przy sprawdzaniu potrawy lub pod koniec pieczenia otworzyć drzwiczki na 5 cm na kilka sekund, aby uwolnić parę, a następnie całkowicie otworzyć drzwiczki.

• Nie należy wkładać ostro

zakończonych metalowych przedmiotów (sztućce lub przyrządy) do szczelin.

• Po zakończeniu użytkowania wyłączyć urządzenie.

• NIE UŻYWAĆ ANI NIE PRZECHOWYWAĆ MATERIAŁÓW ŁATWOPALNYCH W POBLIŻU URZĄDZENIA.

• W POBLIŻU DZIAŁAJĄCEGO URZĄDZENIA NIE WOLNO UŻYWAĆ SPREJÓW.

• NIE WPROWADZAĆ ZMIAN W URZĄDZENIU.

• Montaż i naprawy powinny być wykonywane przez wykwalifikowany personel, zgodnie z obowiązującymi przepisami.

• Nigdy nie próbować naprawiać urządzenia samodzielnie lub bez pomocy wykwalifikowanego technika.

• Nigdy nie ciągnąć za przewód, aby wyjąć wtyczkę.

Uszkodzenie urządzenia

• Na elementach szklanych nie należy stosować detergentów ściernych, agresywnych lub korozyjnych (np. produktów w proszku, odplamiaczy i gąbek drucianych), materiałów szorstkich lub ostrych metalowych skrobaków, ponieważ mogą one zarysować powierzchnię, powodując pęknięcie szkła.

OSTRZEŻENIA - 20791477A896/A

Page 3

Ewentualnie używać drewnianych lub plastikowych narzędzi.

• Nie siadać na urządzeniu.

• Nie stosować produktów czyszczących zawierających chlor, amoniak lub wybielacze na częściach stalowych lub wykończonych powłoką metalową (np. anodowane, niklowane, chromowane).

• Ruszty i blachy powinny być wkładane w boczne prowadnice, aż do całkowitego zatrzymania. Mechaniczne blokady bezpieczeństwa, które zapobiegają ich wyjęciu, powinny być odwrócone do dołu, w kierunku tylnej części komory.

• Nie stosować strumieni pary do czyszczenia urządzenia.

• Nie rozpylać produktów w sprayu w pobliżu urządzenia.

• Nie zatykać otworów, szczelin wentylacyjnych i odprowadzających ciepło.

• Ryzyko pożaru: nie pozostawiać przedmiotów w komorze pieczenia.

• W ŻADNYM RAZIE NIE UŻYWAĆ URZĄDZENIA DO OGRZEWANIA

POMIESZCZEŃ.

• Nie używać naczyń stołowych lub plastikowych pojemników do przyrządzania potraw.

• Nie wkładać do komory pieczenia potraw w zamkniętych puszkach lub pojemnikach.

• Wyjąć z komory pieczenia wszystkie blachy i ruszty, które nie są używane podczas pieczenia.

• Nie przykrywać dna komory pieczenia folią aluminiową lub cynfolią.

• Nie kłaść garnków lub blach bezpośrednio na dnie komory urządzenia.

• W razie konieczności można użyć rusztu do blachy (element wyposażenia lub sprzedawany oddzielnie w zależności od modeli), umieszczając go na dnie jako element wsporczy podczas pieczenia.

• W przypadku przygotowywania potrawy w papierze do pieczenia, należy umieścić go tak, aby nie zakłócał cyrkulacji gorącego powietrza wewnątrz komory pieczenia.

• Nie kłaść garnków ani blach bezpośrednio na środkowej szybce otwartych drzwiczek.

• Nie używać otwartych drzwiczek jako dźwigni do ustawienia urządzenia w

208 - OSTRZEŻENIA 91477A896/A

Page 4

meblu.

• Nie wywierać zbyt dużego nacisku na otwarte drzwiczki.

• Nie używać klamki do podnoszenia lub przenoszenie urządzenia.

Instalacja i konserwacja

• NINIEJSZEGO URZĄDZENIA NIE MOŻNA INSTALOWAĆ NA ŁODZIACH I W PRZYCZEPACH KEMPINGOWYCH.

• Niniejsze urządzenie nie może być instalowane na żadnej podstawie.

• Z pomocą drugiej osoby umieścić urządzenie w meblu.

• Aby uniknąć przegrzania urządzenia, nie wolno go instalować za ozdobnymi drzwiczkami lub panelem.

• Montaż i naprawy powinny być wykonywane przez wykwalifikowany personel, zgodnie z obowiązującymi przepisami.

• Zlecić wykonanie podłączenia elektrycznego wykwalifikowanemu serwisantowi.

• Należy obowiązkowo wykonać uziemienie, zgodnie z normami bezpieczeństwa dotyczącymi instalacji elektrycznych.

• Używać przewodów odpornych na temperaturę co najmniej 90 °C.

• Moment dokręcenie śrub przewodów zasilających listwy zaciskowej powinien wynosić 1,5-2 Nm.

• W celu zapobiegania wszelkim niebezpieczeństwom, jeśli przewód zasilania elektrycznego jest uszkodzony, należy natychmiast skontaktować się z serwisem technicznym, który dokona jego wymiany.

• UWAGA: Podczas ustawiania urządzenia należy się upewnić, że przewód zasilający nie jest zaplątany ani uszkodzony.

• Przed jakąkolwiek interwencją na urządzeniu (montaż, konserwacja, ustawienie lub przesunięcie) zawsze wyposażyć się w odpowiednie środki ochrony indywidualnej.

• Przed każdą czynnością na urządzeniu odłączyć główne zasilanie elektryczne.

• Umożliwić odłączenie urządzenia po instalacji, za pomocą dostępnej wtyczki lub wyłącznika w przypadku stałego podłączenia.

• Dostarczyć na linii zasilania urządzenie, które zapewni odłączenie od sieci omnipolarnej, z odległością otwarcia styków umożliwiającą całkowite odłączenie w warunkach kategorii przepięciowej III, zgodnie z

OSTRZEŻENIA - 20991477A896/A

Page 5

wymogami instalacyjnymi.

• UWAGA: Przed wymianą lampek wewnętrznego oświetlenia należy upewnić się, że urządzenie jest wyłączone i odłączone od zasilania elektrycznego lub że główne zasilanie elektryczne zostało odłączone.

• Lampki zastosowane w tym urządzeniu są lampkami przeznaczonymi do urządzeń gospodarstwa domowego i nie należy ich wykorzystywać do oświetlania domu.

• Niniejsze urządzenie może być użytkowane na maksymalnej wysokości 2000 metrów nad poziomem morza.

Informacje na temat omawianego urządzenia

• Nie opierać się ani nie siadać na otwartych drzwiczkach.

• Sprawdzić, czy w drzwiczkach nie ma zaklinowanych przedmiotów.

• Nie instalować/użytkować urządzenia na otwartym powietrzu.

• (tylko w niektórych modelach) Używać wyłącznie sondy temperatury dostarczonej lub zalecanej przez producenta.

Przeznaczenie urządzenia

Urządzenie jest przeznaczone do pieczenia potraw w warunkach domowych. Każde inne użycie jest nieprawidłowe.

Ponadto nie należy go używać:

• w kuchni przeznaczonej dla personelu sklepów, biur i innych środowisk pracy;

• w gospodarstwach rolnych/ agroturystycznych;

• przez klientów w hotelach, motelach i podobnych obiektach typu mieszkalnego;

• w pensjonatach typu B&B.

Instrukcja obsługi

• Niniejsza instrukcja stanowi integralną część urządzenia i powinna być przechowywana w całości oraz w zasięgu użytkownika przez cały okres eksploatacji urządzenia.

• Przed użyciem urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi.

• Do wyjaśnień zawartych w niniejszej instrukcji dołączono rysunki, na których wskazano to, co pojawia się na wyświetlaczu. Mimo wszystko, należy pamiętać, że urządzenie może nie posiadać zaktualizowanej wersji programu i dlatego też to, co wyświetla się na urządzeniu może się różnić od tego, co wskazano na rysunkach w niniejszej instrukcji.

Odpowiedzialność producenta

Producent nie ponosi żadnej odpowiedzialności za szkody osobowe lub rzeczowe powstałe w wyniku:

• użycia urządzenia w sposób niezgodny z przeznaczeniem;

• nieprzestrzegania zaleceń zawartych w instrukcji użytkowania;

• naruszenia chociaż jednej części urządzenia;

• używania nieoryginalnych części zamiennych.

Tabliczka znamionowa

Tabliczka znamionowa zawiera dane techniczne, numer seryjny i oznaczenie. Nie wolno zdejmować tabliczki znamionowej.

210 - OSTRZEŻENIA 91477A896/A

Page 6

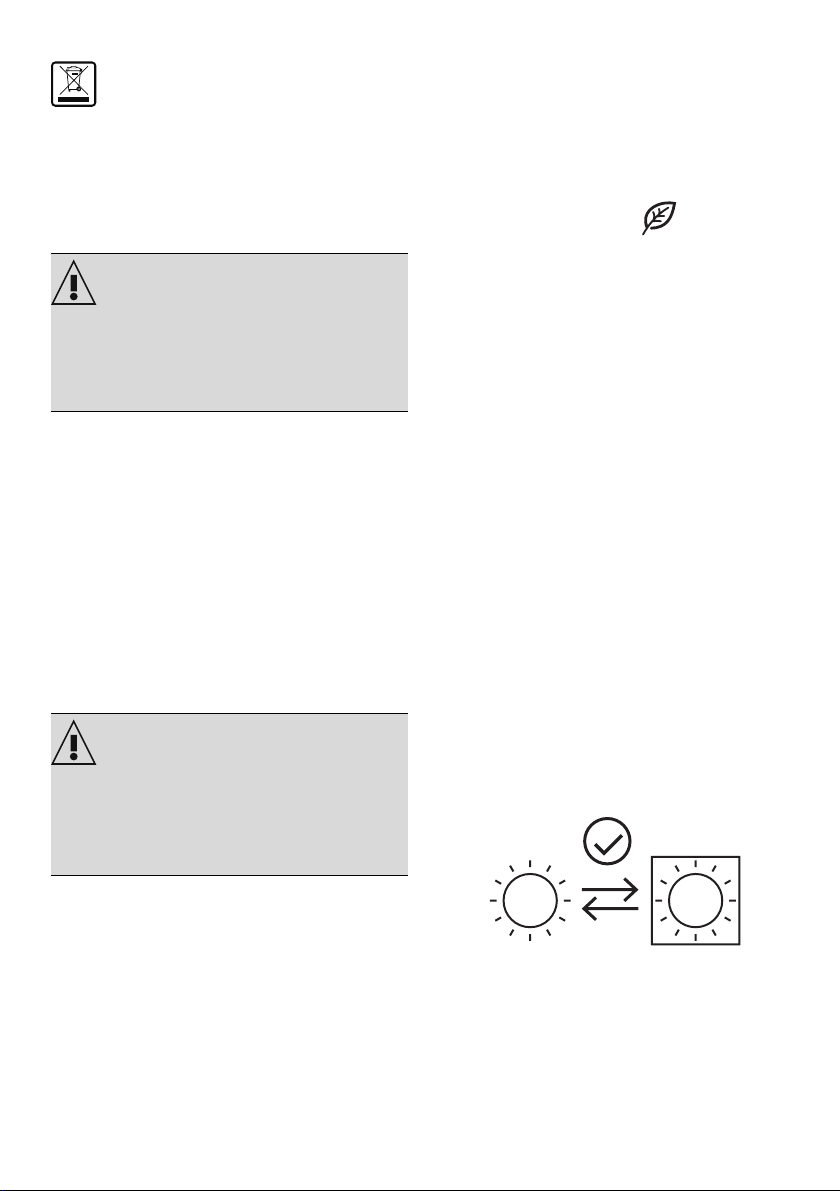

Utylizacja

Niniejsze urządzenie jest zgodne z dyrektywą europejską WEEE (2012/

19/UE), dlatego po zakończeniu jego eksploatacji nie należy go wyrzucać wraz z innymi odpadami.

Urządzenie nie zawiera substancji w ilości niebezpiecznej dla zdrowia i środowiska, zgodnie z obowiązującymi dyrektywami

europejskimi.

Napięcie elektryczne

Niebezpieczeństwo porażenia prądem

• Odłączyć główne zasilanie elektryczne.

• Odłączyć kabel zasilający od instalacji

elektrycznej.

Aby dokonać utylizacji urządzenia należy:

• Odciąć kabel zasilania elektrycznego i

usunąć go.

• Powierzyć urządzenie odpowiednim

centrom selektywnej zbiórki odpadów elektrycznych i elektronicznych lub oddać sprzedawcy w momencie zakupu podobnego urządzenia.

Opakowanie urządzenia zostało wykonane z materiałów, które nie zanieczyszczają środowiska i nadają się do recyklingu.

• Materiały z opakowania należy oddać do

odpowiednich punktów selektywnej zbiórki odpadów.

Opakowania z tworzyw sztucznych

Niebezpieczeństwo uduszenia się

• Nie pozostawiać opakowania i jego

elementów bez nadzoru.

• Dzieci nie powinny bawić się plastikowymi

torebkami z opakowania.

europejskimi w zakresie etykiet efektywności energetycznej i eko-projektu znajdują się w osobnym dokumencie dołączonym do instrukcji produktu.

Dane te widnieją w „Karcie informacji o produkcie”, którą można pobrać ze strony internetowej w zakładce poświęconej przedmiotowemu produktowi.

Oszczędność energii

• Urządzenie należy wstępnie nagrzewać wyłącznie wówczas, jeśli wymaga tego przepis.

• Przed włożeniem zamrożonego produktu do komory pieczenia, należy go rozmrozić, chyba że wskazano inaczej na opakowaniu.

• W przypadku przyrządzania kilku potraw, zaleca się pieczenie produktów jeden po drugim, aby jak najlepiej wykorzystać nagrzaną już komorę.

• Najlepiej używać ciemnych metalowych foremek: lepiej pochłaniają ciepło.

• Wyjąć z komory pieczenia wszystkie blachy i ruszty, które nie są używane podczas pieczenia.

• Wyłączyć pieczenie kilka minut przed upływem ustawionego czasu. Pieczenie trwa przez pozostałe minuty dzięki wysokiej temperaturze w komorze.

• Nie otwierać zbyt często drzwiczek, aby nie rozpraszać ciepła.

• Zawsze utrzymywać komorę pieczenia w czystości.

Źródła światła

• Niniejsze urządzenie zawiera źródła światła wymienne przez użytkownika.

Wskazówki dla europejskich organów kontrolnych

Fan forced mode

funkcja ECO wykorzystywana w celu określenia klasy efektywności energetycznej jest zgodna ze specyfikacjami normy europejskiej EN 60350-1.

Dane techniczne efektywności energetycznej

Informacje zgodnie z rozporządzeniami

• Źródła światła znajdujące się w tym produkcie są przeznaczone do działania przy temperaturze otoczenia ≥ 300°C i do korzystania z nich w zastosowaniach o wysokiej temperaturze, takich jak piekarniki.

• Niniejsze urządzenie zawiera źródła światła o klasie efektywności „G”.

OSTRZEŻENIA - 21191477A896/A

Page 7

Jak czytać instrukcje obsługi

W instrukcji zastosowano następujące symbole ułatwiające czytanie:

Ostrzeżenie/Uwaga

Informacja/Wskazówka

212 - OSTRZEŻENIA 91477A896/A

Page 8

OPIS

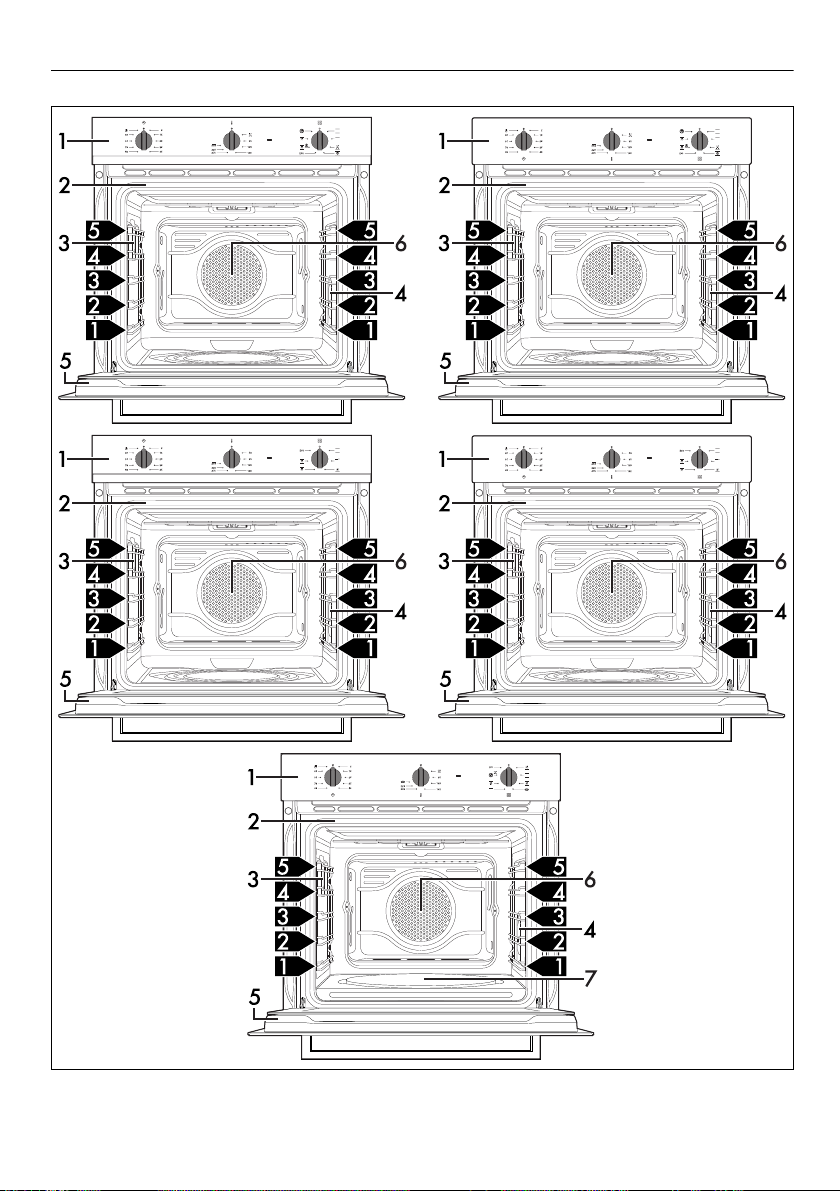

Opis ogólny

1 Panel sterowania 2 Uszczelka

3 Lampka 4 Lampka (tylko w niektórych modelach)

OPIS - 21391477A896/A

Page 9

5 Drzwiczki 6 Wentylator 7 Płyta na pizzę (tylko w niektórych

modelach)

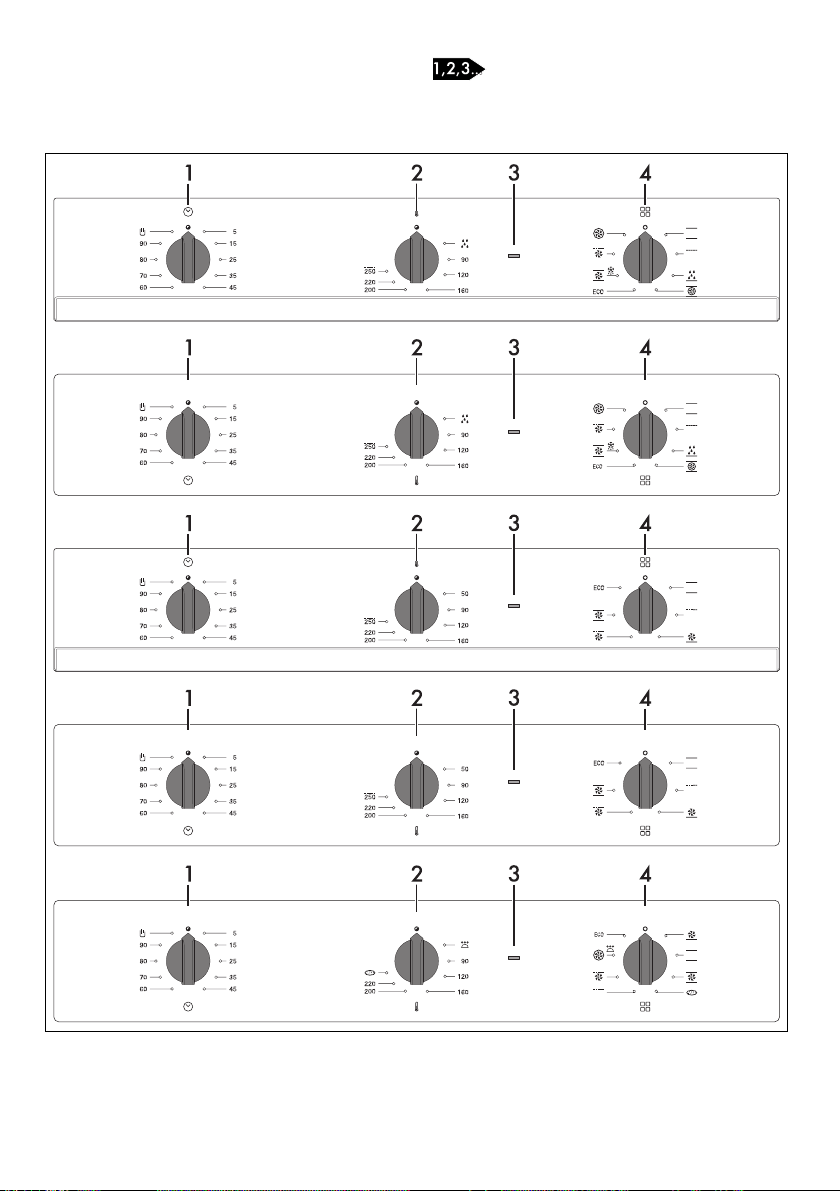

Panel sterowania

Poziom ramki

1 Pokrętło minutnika

Pozwala na użycie minutnika lub wykonanie pieczenia w trybie ręcznym.

214 - OPIS 91477A896/A

2 Pokrętło temperatury

Za pomocą tego pokrętła można wybrać temperaturę pieczenia.

Przekręcić pokrętło w prawo, na żądaną

Page 10

wartość w zakresie od minimum do maksimum.

3 Lampka sygnalizacyjna termostatu

Jej włączenie wskazuje, że piekarnik znajduje się w fazie nagrzewania. Wyłącza się, gdy temperatura osiągnie ustawioną wartość. Regularne zaświecanie się i gaśnięcie oznacza, że temperatura ustawiona w komorze piekarnika jest utrzymywana na stałej wartości.

4 Pokrętło funkcji

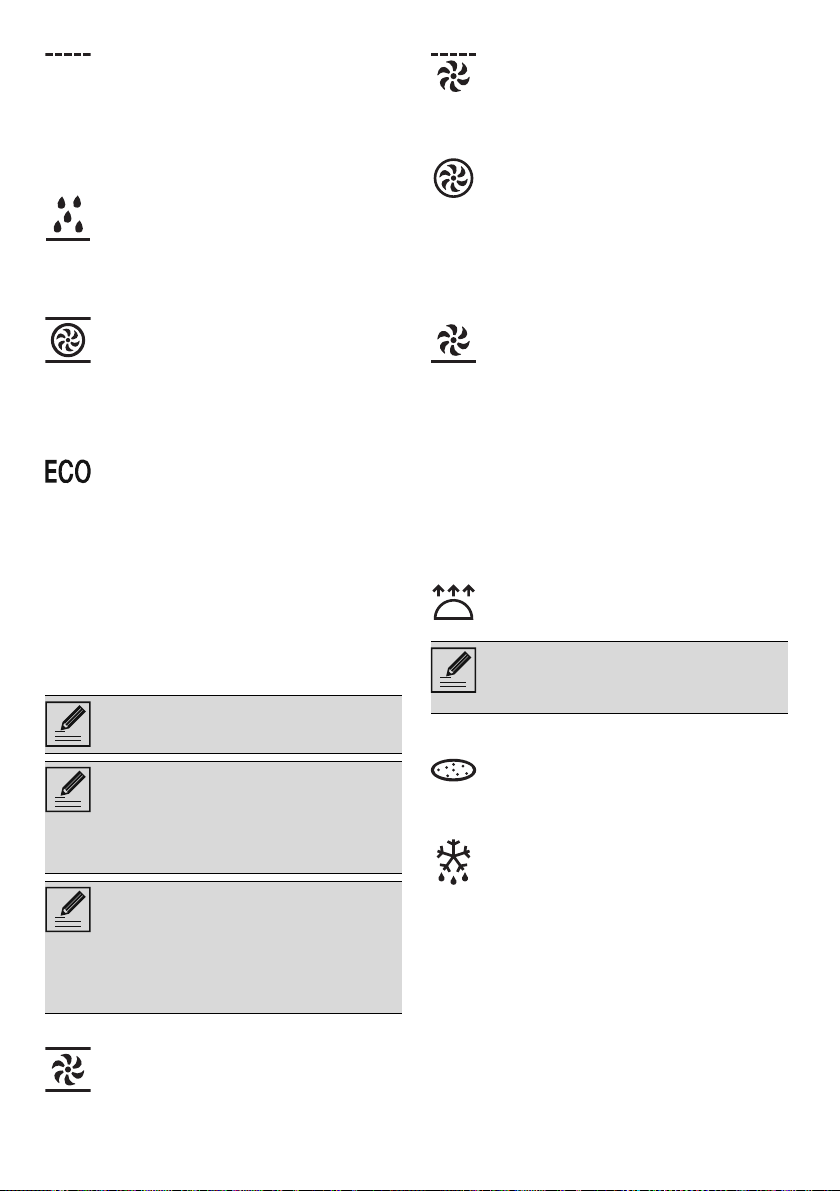

Różne funkcje piekarnika odpowiadają różnym trybom pieczenia. Po wybraniu żądanej funkcji, ustawić temperaturę pieczenia za pomocą pokrętła temperatury.

Pozostałe części

Poziomy

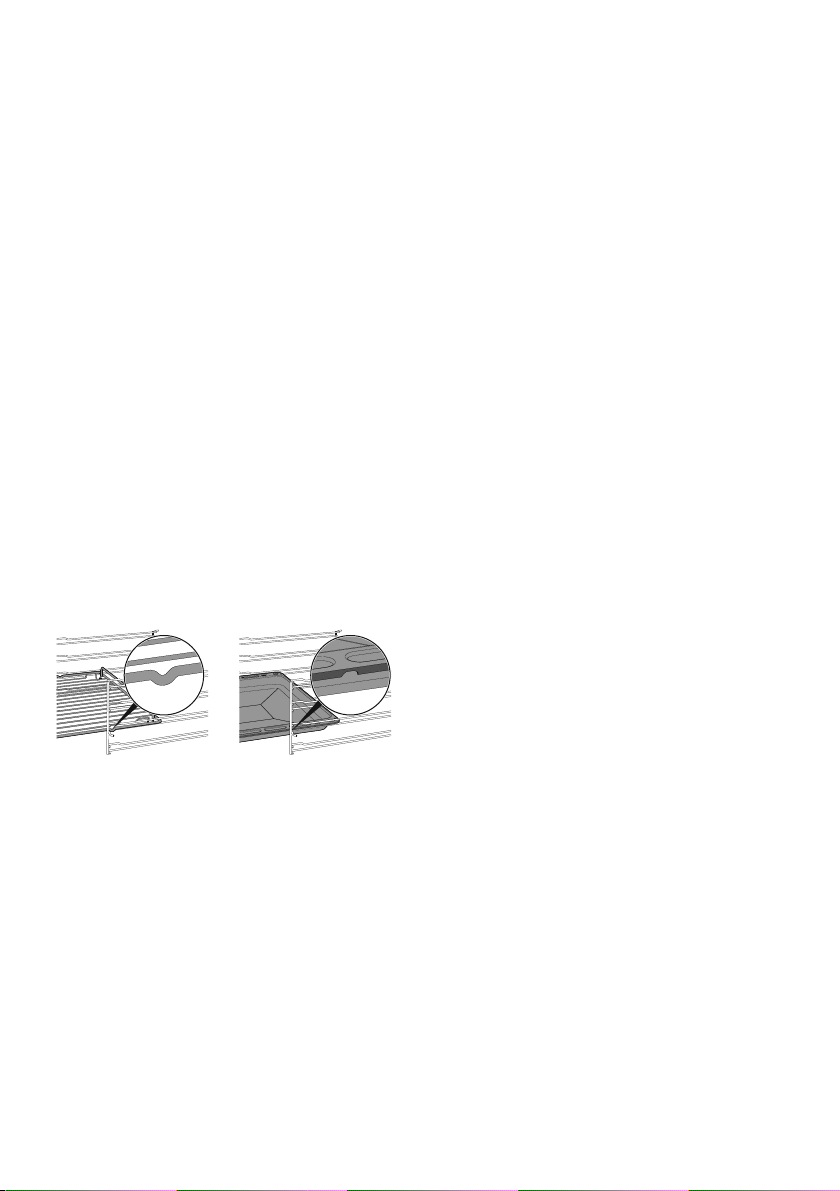

Urządzenie posiada poziomy do umieszczania na nich blach i rusztów na różnych wysokościach. Wysokości wprowadzania zostały ustalone od dołu do góry.

Wentylator

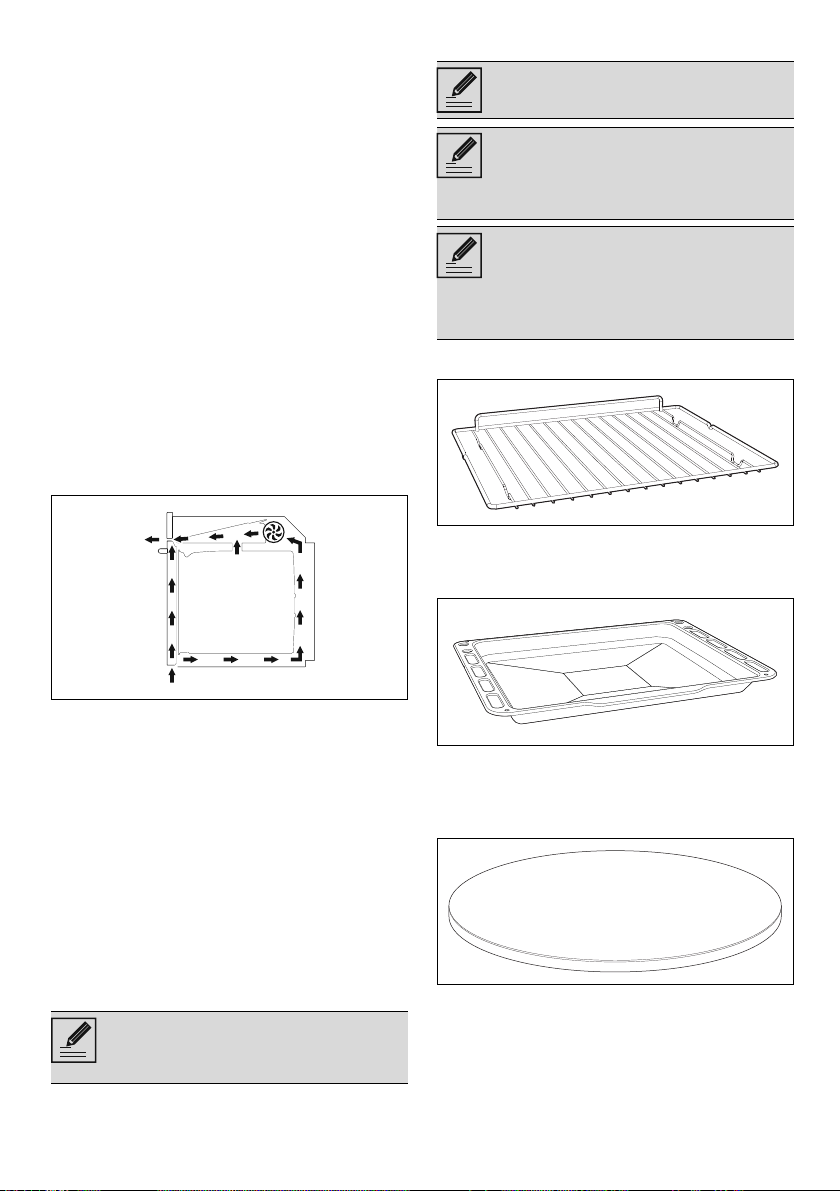

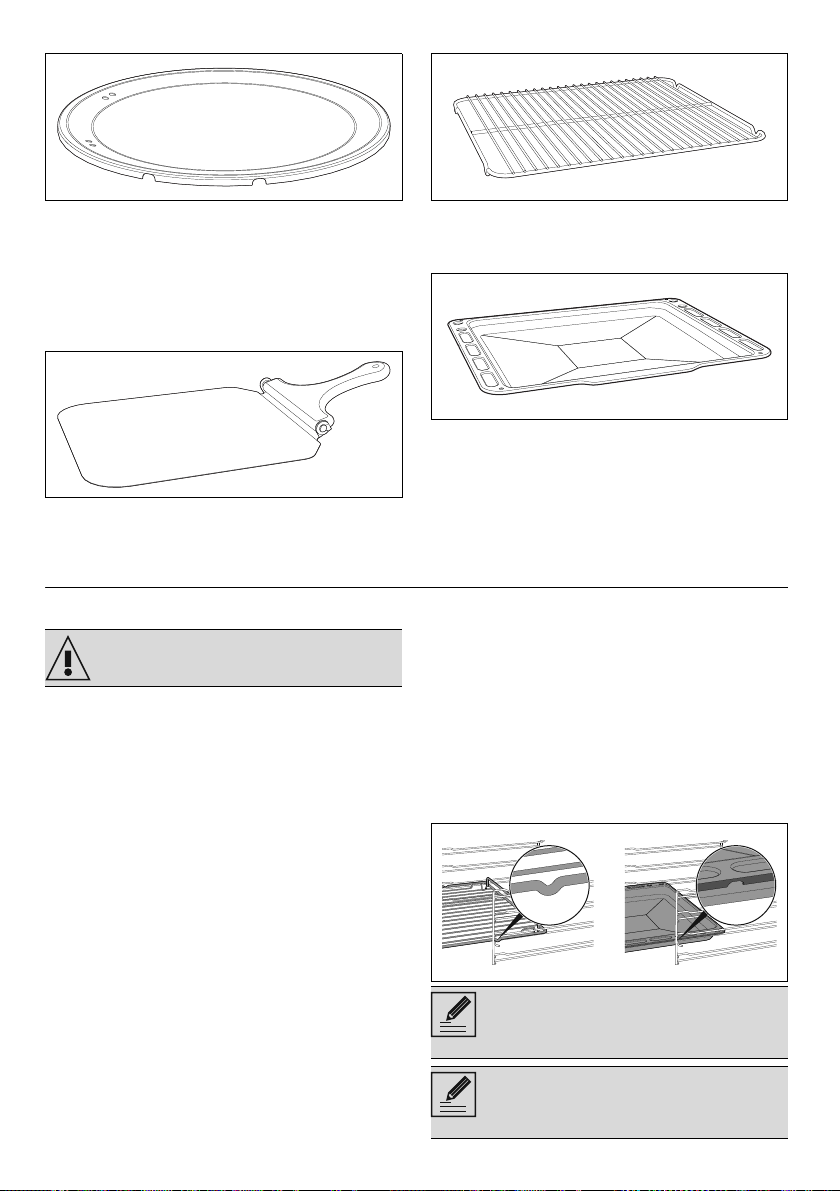

Akcesoria

W niektórych modelach nie są dostępne wszystkie akcesoria.

Akcesoria, które mają styczność z żywnością są wykonane z odpowiednich materiałów, zgodnych z obowiązującymi normami.

Oryginalne akcesoria dostarczane z urządzeniem lub opcjonalne można zamówić w autoryzowanych centrach serwisowych. Należy używać tylko oryginalnych akcesoriów producenta.

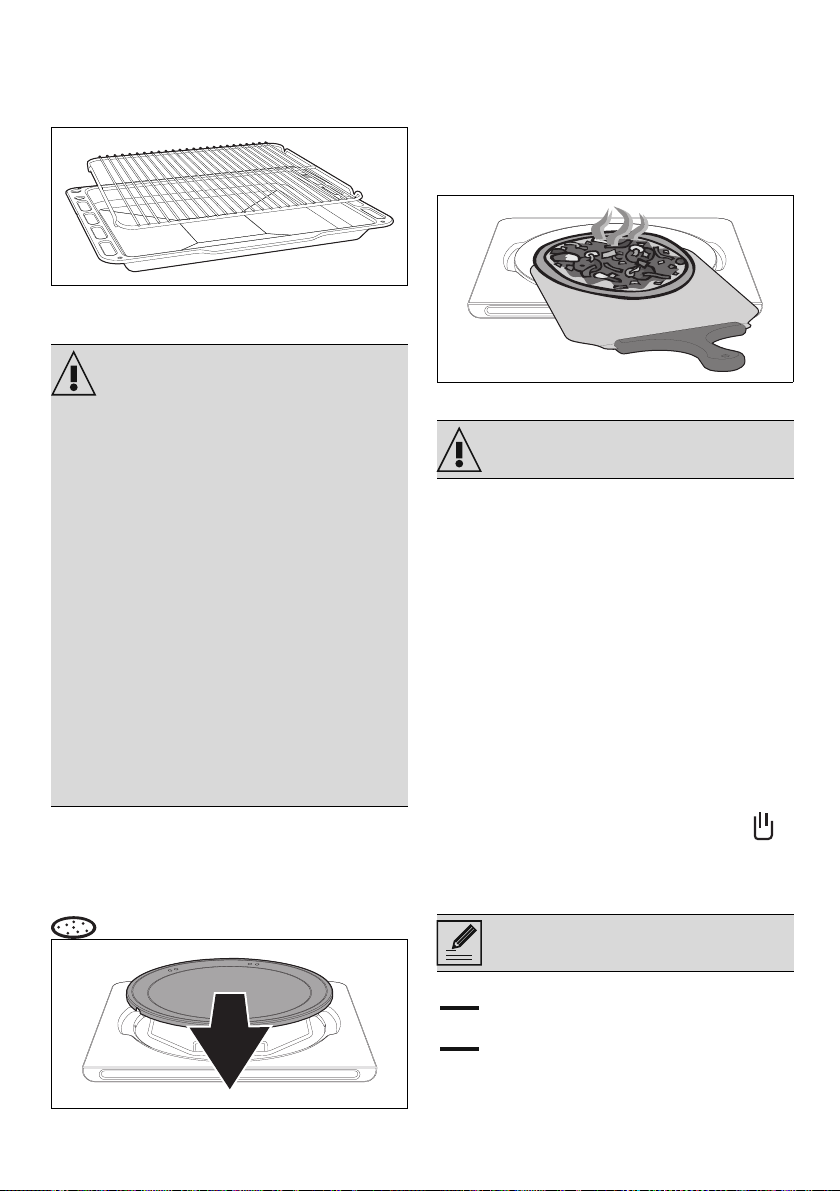

Ruszt

Do podtrzymywania naczyń z pieczoną potrawą.

Głęboka blacha

Wentylator chłodzi urządzenie i uruchamia się podczas pieczenia. Funkcjonowanie wentylatora powoduje normalny przepływ powietrza, które ulatnia się nad drzwiczkami, co może trwać przez kilka chwil, nawet po wyłączeniu urządzenia..

Oświetlenie komory pieczenia

Wewnętrzne oświetlenie urządzenia włącza się:

• w momencie otwierania drzwiczek (tylko w niektórych modelach);

• Po wybraniu jakiejkolwiek funkcji z wyjątkiem funkcji

wyposażenia).

(tylko w niektórych modelach, gdy drzwiczki są otwarte, nie można wyłączyć wewnętrznego oświetlenia.

ECO (zależnie od

Do gromadzenia tłuszczu wydzielającego się z produktów umieszczonych na górnym ruszcie i pieczenia tart, pizzy, ciast i ciastek.

Płyta na pizzę

Specjalnie zaprojektowana do pieczenia pizzy i podobnych.

OPIS - 21591477A896/A

Page 11

Pokrywa do pizzy

Ruszt do blachy

Umieszczana na dnie komory pieczenia, na miejscu płyty na pizzę, gdy ta nie jest stosowana.

Akcesoria opcjonalne (do nabycia oddzielnie)

Łopatka do pizzy

Dla ułatwienia wkładania pizzy na płytę.

UŻYTKOWANIE

Czynności wstępne

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

• Usunąć ewentualną folię ochronną znajdującą się na zewnątrz lub wewnątrz urządzenia i akcesoriów.

• Usunąć ewentualne etykiety (za wyjątkiem tabliczki z danymi technicznymi) z akcesoriów i półek.

• Wyjąć i umyć wszystkie akcesoria urządzenia (patrz rozdział „CZYSZCZENIE I KONSERWACJA”).

Pierwsze nagrzewanie

1. Ustawić pieczenie na co najmniej godzinę (patrz akapit „Użytkowanie piekarnika”).

2. Rozgrzać pustą komorę pieczenia do maksymalnej temperatury, aby usunąć ewentualne pozostałości fabryczne.

Podczas nagrzewania urządzenia

• wietrzyć pomieszczenie;

• nie przebywać w nim.

Do umieszczenia na nim blachy w celu pieczenia produktów, które mogą kapać.

Blacha

Odpowiednia do pieczenia ciast, pizzy, słodkich wypieków i ciastek.

Użytkowanie akcesoriów

Ruszty i blachy

Ruszty i blachy powinny być wkładane w boczne prowadnice, aż do punktu zatrzymania.

• Mechaniczne blokady bezpieczeństwa, które zapobiegają przypadkowemu wyjęciu rusztu, powinny być odwrócone do dołu, w kierunku tylnej części komory

pieczenia.

Delikatnie wprowadzić ruszty i blachy do komory pieczenia, aż do ich zatrzymania.

Przed pierwszym użyciem wyczyścić blachy, w celu usunięcia pozostałości z produkcji.

216 - UŻYTKOWANIE 91477A896/A

Page 12

Ruszt do blachy

Ruszt do blachy należy do niej włożyć. W ten sposób będzie można oddzielnie zebrać tłuszcz z pieczonego produktu.

Pokrywa i Płyta na pizzę (tylko w niektórych modelach)

Niedozwolone użycie

Niebezpieczeństwo oparzeń i uszkodzeń powierzchni

• Płyta ta pozostaje ciepła przez wiele minut po ukończeniu pieczenia. Zachować należne środki ostrożności przy przemieszczaniu jej.

• Nie stosować płyty na pizzę w sposób inny niż wskazano, na przykład na gazowych lub witroceramicznych płytach kuchennych, lub w piekarnikach nie posiadających takiej opcji.

• Tylko po wyjęciu z komory pieczenia można doprawić pizzę olejem: ewentualne plamy mogłyby niekorzystnie wpłynąć na wygląd i funkcjonalność płyty.

• Jeżeli nie używa się płyty na pizzę, wyjąć ją z komory pieczenia i przykryć dno odpowiednią pokrywą znajdującą się w wyposażeniu.

Gdy urządzenie jest zimne, wyjąć pokrywę z dna i włożyć płytę na pizzę. Uważać, aby płyta znajdowała się na prawidłowej pozycji, w wyznaczonym dla niej miejscu.

Do pieczenia użyć odpowiedniej funkcji pizzy

Łopatka do pizzy (tylko w niektórych modelach)

Podczas przenoszenia żywności, zawsze chwytać łopatkę do pizzy za uchwyt, aby uniknąć poparzenia. Zaleca się posypanie powierzchni łopatki mąką, aby ułatwić posuwanie świeżych produktów, które z powodu wilgotności mogą się przyklejać.

Użytkowanie piekarnika

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

Włączenie piekarnika

Aby włączyć piekarnik, należy:

1. Wybrać funkcję pieczenia za pomocą pokrętła funkcji.

2. Wybrać temperaturę za pomocą pokrętła temperatury.

3. Wybrać minutnik lub pieczenie w trybie ręcznym za pomocą pokrętła licznika minut:

• Przekręcić w prawo, aby ustawić sygnał dźwiękowy. Cyfry odpowiadają pierwszym minutom. Regulacja jest progresywna i można wykorzystać pozycje pośrednie pomiędzy cyframi. Sygnał dźwiękowy końca pieczenia przerywa działania piekarnika.

• Przekręcić pokrętło w lewo na symbol , aby wykonać pieczenie w trybie

manualnym.

Spis funkcji pieczenia tradycyjnego

W niektórych modelach nie są dostępne wszystkie funkcje.

GRZAŁKA GÓRNA I DOLNA

Pieczenie tradycyjne przeznaczone do przygotowywania jednej potrawy na raz. Idealne do pieczenia, tłustych mięs, pieczeni, chleba, ciast nadziewanych.

UŻYTKOWANIE - 21791477A896/A

Page 13

GRILL

Pozwala na uzyskiwanie doskonałych rezultatów grillowania i zapiekania. W przypadku użycia tej funkcji pod koniec pieczenia zapewnia ona jednolite przyrumienienie potraw.

GRZAŁKA DOLNA

Ciepło dociera wyłącznie od dolnej części wnęki. Tryb idealny w przypadku słodkich i słonych ciast, kruchego ciasta i pizzy.

GRILL Z OBIEGIEM POWIETRZA

Umożliwia optymalne grillowanie, również grubszych mięs. Tryb idealny w przypadku grubo pokrojonego mięsa.

TERMOOBIEG

Ciepło rozprowadzane jest szybko i w jednolity sposób. Tryb odpowiedni w przypadku wszystkich potraw, idealny do pieczenia na kilku poziomach, bez ryzyka mieszania się smaków i zapachów.

TURBO

Umożliwia szybkie pieczenie na kilku poziomach bez mieszania się aromatów, Idealne do potraw o dużej objętości lub wymagających intensywnego pieczenia.

ECO

Ta funkcja jest szczególnie zalecana do pieczenia na jednym poziomie, przy niskim zużyciu energii elektrycznej. Zalecana jest w przypadku wszystkich rodzajów potraw poza tymi, które mogą powodować wysoką wilgoć (na przykład warzywa). Aby uzyskać maksymalną oszczędność energii i ograniczyć czas, zaleca się wkładanie produktów bez nagrzewania komory.

Podczas pieczenia w funkcji ECO nie powinno się otwierać drzwiczek.

W funkcji ECO czasy pieczenia (i ewentualnego wstępnego nagrzewania) są dłuższe i mogą zależeć od ilości żywności włożonej do komory pieczenia.

Funkcja ECO jest to funkcja pieczenia delikatnego, zalecana w przypadku potraw, które nie wymagają temperatur wyższych od 210°C; Dla potraw wymagających wyższych temperatur zaleca się inną funkcję.

OBIEG POWIETRZA

Pieczenie intensywne i jednolite. Idealny do pieczenia ciastek, ciast oraz pieczenia na kilku poziomach.

GRZAŁKA DOLNA Z TERMOOBIEGIEM

Ta funkcja jest szczególnie zalecana do pieczenia na jednym poziomie, przy niskim zużyciu energii elektrycznej. Jest zalecana do wszystkich rodzajów potraw z wyjątkiem tych, które mogą wydzielać dużo wilgoci (na przykład warzywa). Aby uzyskać maksymalną oszczędność energii i ograniczyć czas, zaleca się wkładanie produktów bez nagrzewania komory.

WYRASTANIE CIASTA

Funkcja ta jest szczególnie przydatna przy wyrastaniu ciasta.

Aby uzyskać dobre wyrastanie ciasta, w dolnej części komory pieczenia należy umieścić pojemnik z wodą.

PIZZA

Specjalna funkcja do pieczenia pizzy.

SZYBKIE ROZMRAŻANIE

Szybkie rozmrażanie jest wspomagane poprzez aktywację wentylatora, który zapewnia równomierne rozprowadzenie powietrza o temperaturze otoczenia w komorze pieczenia. Idealne do każdego rodzaju potrawy.

Porady dotyczące przygotowywania potraw

Porady ogólne

• Aby uzyskać równomierne pieczenie na kilku poziomach zastosować jedną z funkcji z termoobiegiem.

218 - UŻYTKOWANIE 91477A896/A

Page 14

• Zwiększenie temperatury nie skraca czasu pieczenia (produkt jest mocno upieczony na zewnątrz i niedopieczony wewnątrz).

Porady dotyczące przygotowywania mięsa

• Czas pieczenia zależy od wielkości, ilości i indywidualnego smaku.

• Podczas przygotowywania pieczeni używać termometru do mięsa lub nacisnąć na nie łyżką. Jeżeli jest zwarte to znaczy, że jest gotowe, w przeciwnym wypadku potrzebuje jeszcze kilku minut.

Porady dotyczące pieczenia z funkcją Grill i Grill z obiegiem powietrza

• Mięso można grillować wkładając je zarówno do zimnego piekarnika jak i do wstępnie nagrzanego, w celu zmiany rezultatu.

• W funkcji Grill z obiegiem powietrza, przed grillowaniem zaleca się wstępne nagrzanie komory pieczenia.

• Należy umieścić produkt na środku rusztu.

• W funkcji Grilla zaleca się ustawienie temperatury na najwyższą wartość w celu zoptymalizowania pieczenia.

Porady dotyczące przygotowywania ciast i ciastek

• Najlepiej używać ciemnych metalowych foremek: lepiej pochłaniają ciepło.

• Temperatura i czas trwania pieczenia zależą od jakości i konsystencji surowego ciasta.

• Aby sprawdzić, czy ciasto jest upieczone w środku: po zakończeniu pieczenia wbić wykałaczkę w jego najwyższy punkt. Jeżeli ciasto nie przykleja się do wykałaczki to znaczy, że jest ono upieczone.

• Jeżeli po wyjęciu, ciasto opada, podczas kolejnego pieczenia obniżyć ustawioną temperaturę o około 10°C ewentualnie ustawiając dłuższy czas pieczenia.

Porady dotyczące rozmrażania i wyrastania ciasta

• Umieścić na pierwszej półce komory urządzenia zamrożony produkt bez opakowania w pojemniku bez pokrywki.

• Nie nakładać produktów jeden na drugim.

• Aby rozmrozić mięso użyć rusztu na drugim poziomie i blachy na pierwszym. W ten sposób produkt nie wejdzie w kontakt z płynem wydzielanym przy rozmrażaniu.

• Najbardziej delikatne części można

przykryć folią aluminiową.

• Dla zapewnienia prawidłowego wyrastania umieścić na dnie komory pieczenia pojemnik z wodą.

Oszczędność energii

• Wyłączyć pieczenie kilka minut przed upływem ustawionego czasu. Pieczenie trwa przez pozostałe minuty dzięki wysokiej temperaturze w komorze.

• Nie otwierać zbyt często drzwiczek, aby nie rozpraszać ciepła.

• Urządzenie powinno być zawsze czyste wewnątrz.

UŻYTKOWANIE - 21991477A896/A

Page 15

Mini przewodnik po akcesoriach

Zaleca się korzystanie z rusztu jako z podstawy pod foremki/rondle do piekarników. W razie braku rusztu do blachy z rusztu tego można korzystać jako z podstawy do

Ruszt

Głęboka blacha

Przykładowa tabela pieczenia tradycyjnego

Potrawy

Lasagne 3 - 4 Grzałka górna i dolna 1 220 - 230 45 - 50 Zapiekanka makaro-

nowa Pieczona cielęcina 2 Turbo/Obieg powietrza 2 180 - 190 90 - 100 Schab 2 Turbo/Obieg powietrza 2 180 - 190 70 - 80 Kiełbasa 1,5 Wentylator + grill 4 250 15 Rostbef 1 Turbo/Obieg powietrza 2 200 40 - 45

Królik pieczony 1,5

Filet z indyka 3 Turbo/Obieg powietrza 2 180 - 190 110 - 120 Pieczony baleron 2 - 3 Turbo/Obieg powietrza 2 180 - 190 170 - 180 Kurczak pieczony 1,2 Turbo/Obieg powietrza 2 180 - 190 65 - 70

Kotlety wieprzowe 1,5 Wentylator + grill 4 250 15 5 Żeberka 1,5 Wentylator + grill 4 250 10 10 Bekon 0,7 Grill 5 250 7 8 Filet wieprzowy 1,5 Wentylator + grill 4 250 10 5 Filet wołowy 1 Grill 5 250 10 7 Pstrąg 1,2 Turbo/Obieg powietrza 2 150 - 160 35 - 40 Żabnica 1,5 Turbo/Obieg powietrza 2 160 60 - 65 Turbot 1,5 Turbo/Obieg powietrza 2 160 45 - 50 Pizza 1 Turbo/Obieg powietrza 2 250 8 - 9

Chleb 1

Czas wskazany w tabeli nie uwzględnia czasu wstępnego nagrzewania jest wskazany w przybliżeniu.

grillowania z głęboką blachą umieszczoną na niższej półce, w której będą gromadzić się soki.

Korzystanie z głębokiej blachy jest zalecane w przypadku pieczenia na tylko jednym poziomie.

Ustawić głęboką blachę na środkowym poziomie podczas korzystania z funkcji

termoobiegu. Podczas korzystania z funkcji GRZAŁKA GÓRNA I DOLNA należy ustawić głęboką blachę na wybranym poziomie. Ustawić blachę na ostatnim poziomie z rusztem do blachy w przypadku pieczenia z

wykorzystaniem funkcji GRILL .

Ciężar

(kg)

3 - 4 Grzałka górna i dolna 1 220 - 230 45 - 50

Obieg powietrza/Termoobieg

Funkcja Poziom

Temperatura

(°C)

2 180 - 190 70 - 80

2 190 - 200 25 - 30

Czas (w minu-

tach)

strona

220 - UŻYTKOWANIE 91477A896/A

Page 16

Potrawy

Focaccia 1 Turbo/Obieg powietrza 2 180 - 190 20 - 25

Babka piaskowa 1

Tar ta 1

Sernik 1

Nadziewane tortellini 1 Turbo/Obieg powietrza 2 160 20 - 25

Ciasto Paradiso 1,2

Profiterole 1,2 Turbo/Obieg powietrza 2 180 80 - 90

Biszkopt 1

Czas wskazany w tabeli nie uwzględnia czasu wstępnego nagrzewania jest wskazany w przybliżeniu.

Wskazania dla organów nadzorujących

Tryb wymuszony wentylatora

funkcja ECO używana do określenia klasy efektywności energetycznej zgodnej ze specyfikacjami normy europejskiej EN 60350-

1. Patrz część „Oszczędność energii ”

Ciężar

(kg)

Obieg powietrza/Termoobieg

Funkcja Poziom

rozdziału OSTRZEŻENIA.

Tryb konwencjonalnego ogrzewania

Aby wykonać funkcję STATYCZNY konieczne jest pominięcie fazy wstępnego nagrzewania (patrz część „Faza wstępnego nagrzewania” rozdziału UŻYTKOWANIE.

Patrz część „Oszczędność energii ” rozdziału OSTRZEŻENIA.

Temperatura

(°C)

2 160 55 - 60

2 160 35 - 40

2 160 - 170 55 - 60

2 160 55 - 60

2 150 - 160 55 - 60

Czas (w minu-

tach)

CZYSZCZENIE I KONSERWACJA

Czyszczenie urządzenia

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

Czyszczenie powierzchni

Aby utrzymać powierzchnie w dobrym stanie, należy po każdym użyciu i ostygnięciu regularnie je czyścić.

Codzienne czyszczenie

Stosować wyłącznie produkty niezawierające substancji ściernych, kwaśnych lub na bazie chloru.

Nałożyć produkt na wilgotną ściereczkę i dokładnie umyć powierzchnie, a następnie wytrzeć miękką szmatką lub ściereczką z mikrofibry.

Plamy z żywności lub resztki

Aby nie uszkodzić powierzchni, należy unikać

stosowania metalowych gąbek lub ostrych skrobaków. Stosować zwykłe produkty, nieścierne, ewentualnie używając drewnianych lub plastikowych przyrządów. Dokładnie umyć wodą, następnie wytrzeć miękką szmatką lub ściereczką z mikrofibry. Nie pozwolić na zaschnięcie słodkich resztek na urządzeniu (np.: dżem), ponieważ mogłyby uszkodzić emalię wewnątrz urządzenia.

Czyszczenie drzwiczek

Demontaż drzwiczek

Aby ułatwić czynności związane z czyszczeniem, zaleca się zdjęcie drzwiczek i położenie ich na ściereczce.

Aby zdjąć drzwiczki należy:

CZYSZCZENIE I KONSERWACJA - 22191477A896/A

Page 17

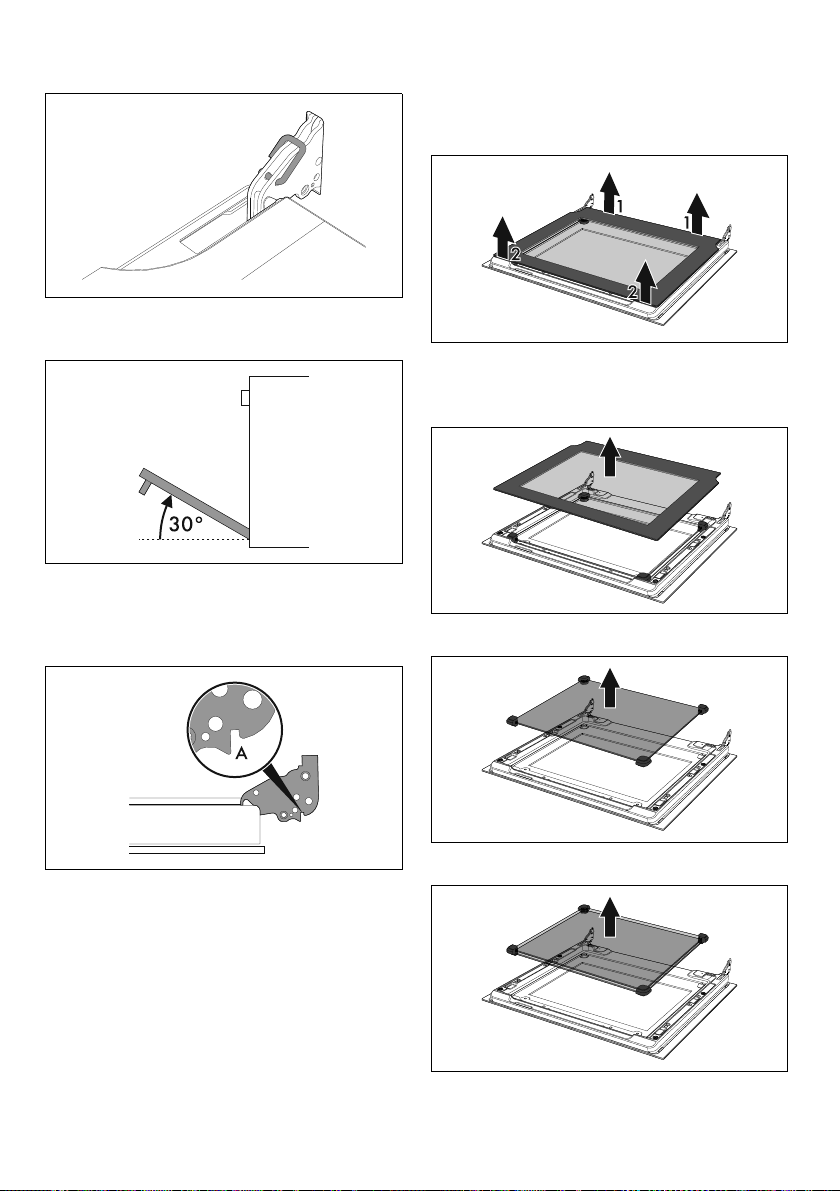

1. Otworzyć zupełnie drzwiczki i włożyć dwa sworznie w otwory zawiasów pokazanych na rysunku.

2. Ująć drzwiczki z dwóch stron obydwoma rękami, podnieść je ku górze pod kątem około 30° i wyjąć.

3. Aby ponownie zamontować drzwiczki, włożyć zawiasy do odpowiednich otworów na piekarniku, upewniając się, że rowki A całkowicie opierają się na szczelinach.

1. Zablokować drzwiczki odpowiednimi sworzniami.

2. Odłączyć sworznie tylne szybki wewnętrznej poprzez delikatne pociągnięcie ku górze w części tylnej, ruchem wskazanym przez strzałki 1.

3. Odłączyć sworznie przednie ruchem wskazanym przez strzałki 2.

4. Następnie wysunąć szybkę wewnętrzną z profilu przedniego.

5. Wyjąć zespół szybki środkowej podnosząc go do góry.

UWAGA: w niektórych modelach zespół szybki

4. Opuścić drzwiczki do dołu i po ich ustawieniu wyjąć sworznie z otworów zawiasów.

Czyszczenie szklanych drzwiczek

Należy utrzymywać drzwiczki w czystości. Używać papierowych ręczników kuchennych. W przypadku uporczywego brudu, umyć wilgotną gąbką i zwyczajnym detergentem.

Demontaż szybek wewnętrznych

Aby ułatwić czyszczenie, można rozmontować wewnętrzne szybki wchodzące w skład drzwiczek.

222 - CZYSZCZENIE I KONSERWACJA 91477A896/A

środkowej składa się z dwóch szybek.

Page 18

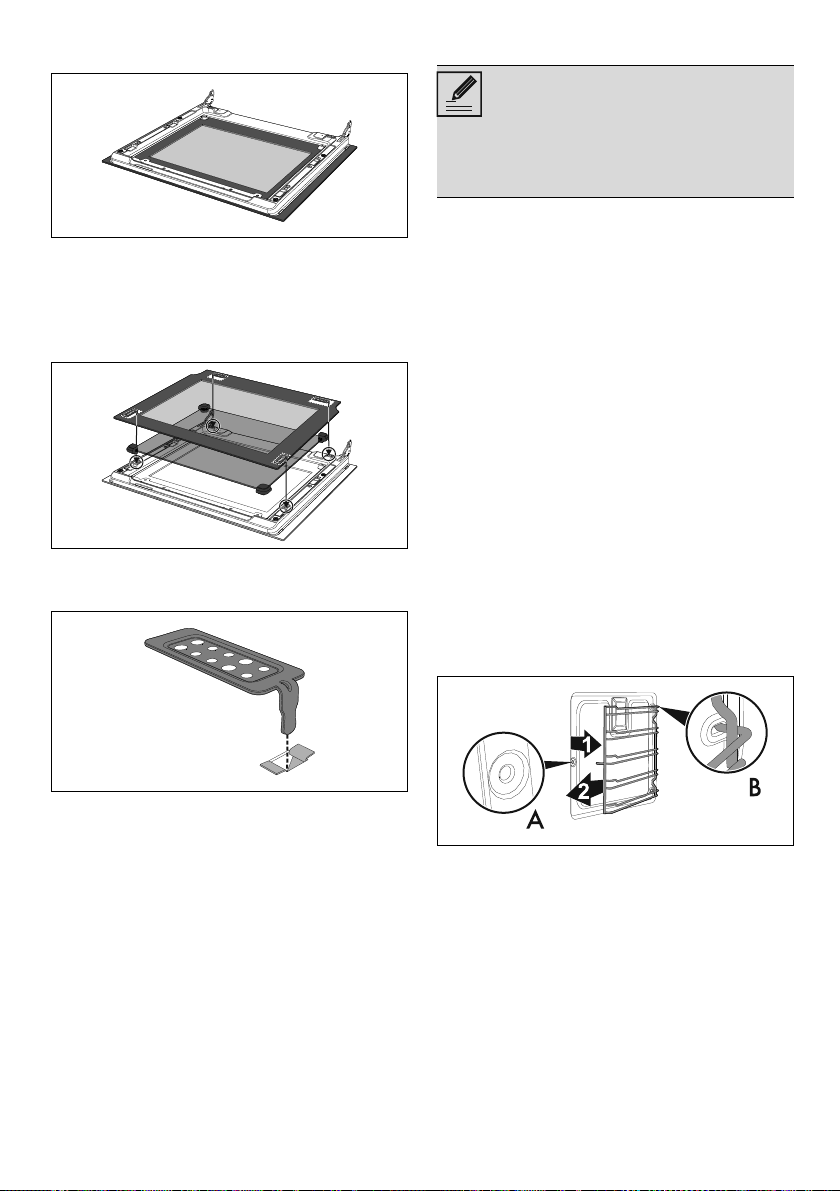

6. Wyczyścić szybkę zewnętrzną i szybki wyjęte wcześniej.

7. Używać papierowych ręczników kuchennych. W przypadku uporczywego brudu, umyć wilgotną gąbką i neutralnym detergentem.

8. Włożyć zespół szybki środkowej i ustawić szybkę wewnętrzną.

9. Upewnić się, czy prawidłowo wsunięto 4 sworznie szybki wewnętrznej w ich gniazda na drzwiach.

• ramek na ruszty/blachy.

W przypadku stosowania specyficznych środków czyszczących, po wyczyszczeniu zaleca się włączenie urządzenia z maksymalną temperaturą na około 15-20 minut, aby usunąć ewentualne pozostałości.

Suszenie

Przy pieczeniu potraw wewnątrz komory pieczenia powstaje wilgoć. Jest to zupełnie normalne zjawisko, które nie zakłóca prawidłowego działania urządzenia.

Po zakończeniu każdego pieczenia:

1. pozostawić urządzenie do ochłodzenia się;

2. usunąć zabrudzenia z komory pieczenia;

3. wytrzeć komorę pieczenia do sucha wilgotną szmatką;

4. pozostawić drzwiczki otwarte tak długo, aż nastąpi całkowite osuszenie się komory pieczenia.

Wyjęcie ramek na ruszty/blachy

Wyjęcie ramek na ruszty/blachy ułatwia czyszczenie bocznych części.

W celu wyjęcia ramek na ruszty/blachy, należy:

• Pociągnąć ramkę do wewnątrz komory pieczenia, aby odczepić go z mocowania A, następnie wysunąć ze znajdujących się na tylnej ściance gniazd B.

Czyszczenie komory urządzenia

Aby utrzymać komorę urządzenia w dobrym stanie należy ją regularnie czyścić po każdym użyciu. Zawsze poczekać, aż wystygnie.

Nie dopuścić do zaschnięcia wewnątrz komory resztek z żywności, ponieważ mogłyby uszkodzić emalię. Zawsze przed czyszczeniem wyjąć wszystkie możliwe do usunięcia części. Aby ułatwić czynności związane z czyszczeniem, zaleca się zdjęcie:

•drzwiczek;

• Po zakończeniu czyszczenia powtórzyć opisane czynności, aby włożyć ramki na ruszty/blachy na miejsce.

Tylko w modelach z funkcją pizzy:

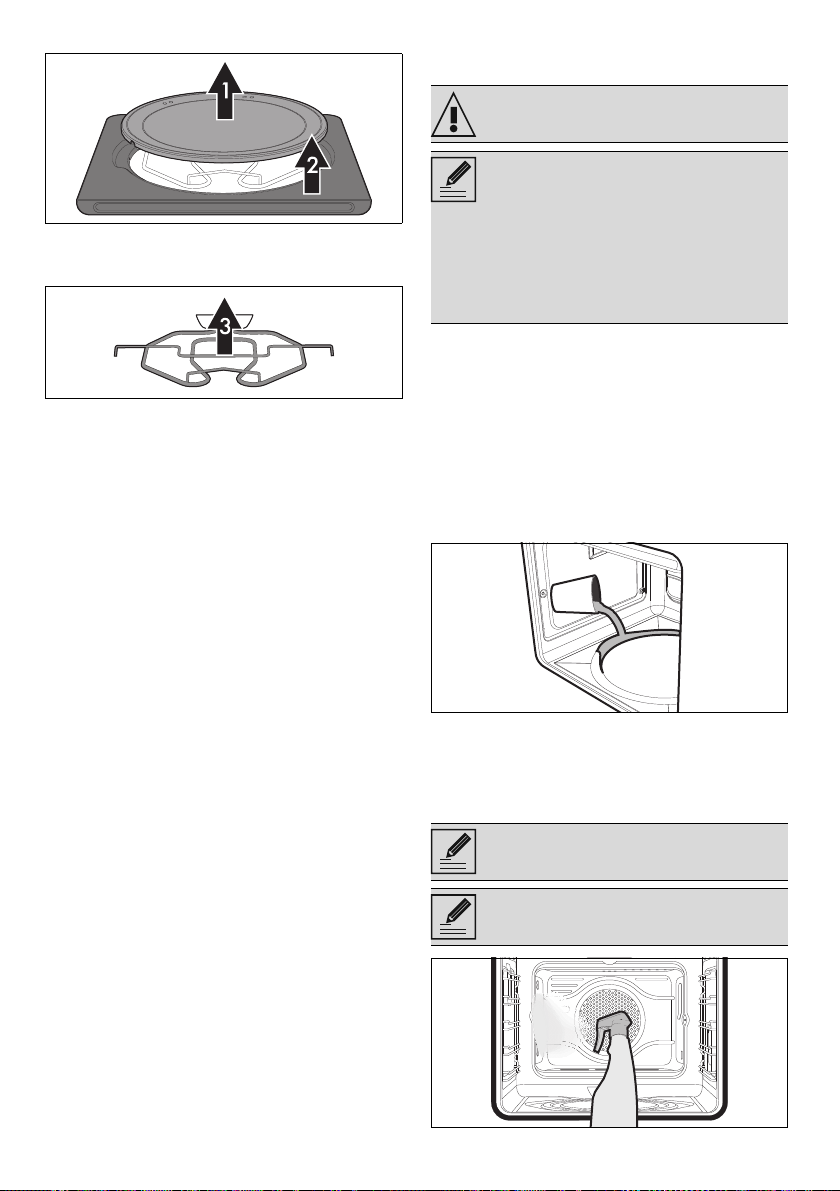

Wyjąć po kolei pokrywę płyty na pizzę (1) i dno (2), na którym jest umieszczona. Należy podnieść dno do góry, na kilka milimetrów a

CZYSZCZENIE I KONSERWACJA - 22391477A896/A

Page 19

następnie wyjąć je na zewnątrz.

Podnieść do góry, na kilka centymetrów, końcówkę dolnej grzałki (3) i wyczyścić dno piekarnika.

Poprawić dno, na którym umieszczana jest płyta na pizzę popychając je do końca tylnej części piekarnika i obniżyć, aby zaczepić płytkę grzałki z podstawą.

Czyszczenie płyty na pizzę

Płytę należy czyścić oddzielnie, zgodnie z następującą procedurą: Należy czyścić płytę po każdym zastosowaniu. Nie podgrzewać ponownie, jeżeli na płycie znajduje się zaschnięty osad. W celu wyczyszczenia wylać na płytę 50 m3 octu, pozostawić na 10 minut, następnie wytrzeć metalową lub ścierną gąbką. Przetrzeć wodą i wytrzeć na sucho.

• Przed czyszczeniem, usunąć spalony brud z kamienia przy pomocy metalowej łopatki lub skrobaka do witroceramicznych płyt kuchennych.

• W celu zapewnienia idealnej czystości, kamień musi być jeszcze ciepławy lub umyty w gorącej wodzie.

• Użyć metalowych gąbek lub gąbek typu scotch-brite nasączonych cytryną lub octem.

• Nie stosować detergentów.

• Nie myć w zmywarce.

• Nie moczyć kamienia w wodzie.

• Nie wolno używać wilgotnego kamienia przed upływem 8 godzin od zakończenia czyszczenia.

• Z upływem czasu na powierzchni kamienia mogą się pojawić pęknięcia. Jest to normalny proces, któremu ulega pod wysoką temperaturą emalia pokrywająca kamień.

Czyszczenie Parowe (tylko w niektórych modelach)

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

Funkcja czyszczenia parowego jest czyszczeniem wspomaganym, które ułatwia usuwanie brudu. Dzięki takiemu procesowi można w bardzo prosty sposób wyczyścić wnętrze piekarnika. Resztki brudu są zmiękczane przez ciepło i parę wodną co ułatwia ich usuwanie.

Czynności wstępne

Przed uruchomieniem funkcji Czyszczenia Parowego:

• Usunąć wszystkie akcesoria z wnętrza komory urządzenia.

• Wyjąć ramki na ruszty/blachy.

• Jeśli obecne, wyjąć panele samoczyszczące.

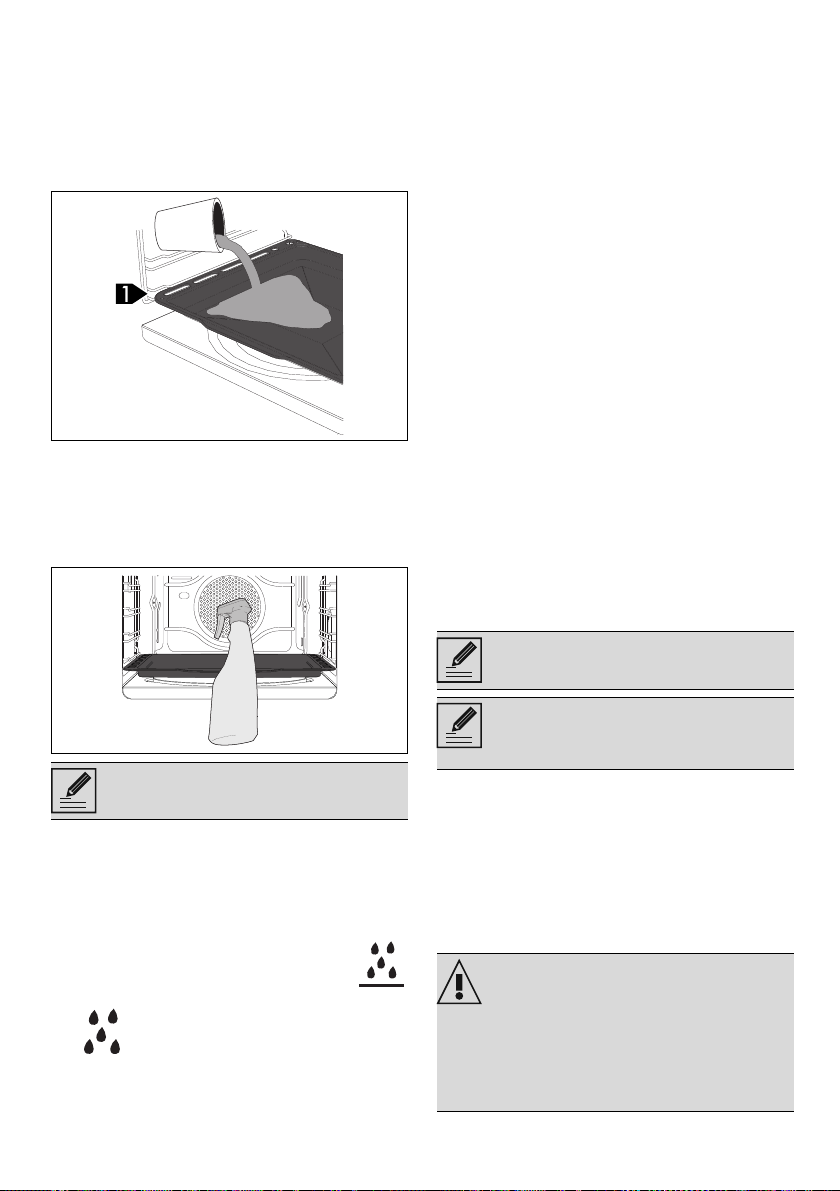

• Wlać na dno piekarnika około 120 cm3 wody. Uważać, aby nie wylała się z rowka.

• Za pomocą spryskiwacza rozpryskać wewnątrz komory urządzenia roztwór wody z płynem do naczyń. Spryskać w kierunku ścianek bocznych, do góry, na dół

i w kierunku deflektora.

Nie spryskiwać deflektora, jeśli jest on pokryty materiałem samoczyszczącym.

Zaleca się spryskać maksymalnie 20 razy.

224 - CZYSZCZENIE I KONSERWACJA 91477A896/A

Page 20

• Zamknąć drzwiczki.

Dotyczy modeli z płytą na pizzę

• Ustawić pokrywę w gnieździe na dnie komory pieczenia, w miejscu płyty na pizzę.

• Ustawić blachę na pierwszej półce u dołu.

• Wlać na blachę około 120 cm3 wody. Uważać, aby nie wylała się z blachy.

• Za pomocą spryskiwacza rozpryskać wewnątrz komory urządzenia roztwór wody z płynem do naczyń. Spryskać w kierunku ścianek bocznych, do góry, na dół i w kierunku deflektora (tylko w modelach

bez paneli samoczyszczących).

Po zakończeniu cyklu Czyszczenia Parowego minutnik wyłączy elementy grzejne piekarnika i uaktywni się sygnał dźwiękowy i będą migać cyfry na tarczy zegara programowania.

Koniec funkcji Czyszczenie parowe

1. Obrócić pokrętłem funkcji w położenie 0, aby wyjść z tej funkcji.

2. Otworzyć drzwiczki i wytrzeć szmatką z mikrofibry mniej uciążliwe zabrudzenia.

3. Do usunięcia bardzo opornego brudu użyć nieściernej gąbki z włókniną z mosiądzu.

4. W przypadku resztek tłuszczu można użyć specjalnych detergentów do czyszczenia piekarników.

5. Usunąć wodę pozostałą wewnątrz komory pieczenia.

6. Jeżeli obecne, umieścić na miejscu panele samoczyszczące i ramki na ruszty/blachy.

Dla zachowania maksymalnej higieny oraz, aby potrawy nie przechodziły nieprzyjemnym zapachem:

• Zaleca się wysuszenie komory pieczenia za pomocą funkcji z termoobiegiem w temperaturze 160°C przez około 10 minut.

• W przypadku obecności paneli samoczyszczących, zaleca się wysuszenie komory pieczenia z równoczesnym

zastosowaniem cyklu katalizy.

Podczas czyszczenia zaleca się stosowanie gumowych rękawic.

Zaleca się spryskać maksymalnie 20 razy.

• Zamknąć drzwiczki.

Ustawienie funkcji Czyszczenia parowego

1. Za pomocą programatora cyfrowego ustawić czas trwania pieczenia na 18 minut.

2. Przekręcić pokrętło funkcji na symbol .

3. Przekręcić pokrętło temperatury na symbol

Po kilku sekundach od ostatniego użycia przycisków zegara programowania, rozpoczyna się cykl Czyszczenia Parowego.

Aby ułatwić ręczne usuwanie trudno dostępnych części można zdjąć drzwiczki.

Konserwacja nadzwyczajna

Porady dotyczące konserwacji uszczelki

Uszczelka musi być miękka i elastyczna.

• Utrzymywać uszczelkę w czystości stosując nieściernej gąbki i letniej wody.

Wymiana żarówki oświetlenia wewnętrznego

Napięcie elektryczne

Niebezpieczeństwo porażenia prądem

• Odłączyć urządzenie od zasilania elektrycznego.

• Użyć rękawic ochronnych.

CZYSZCZENIE I KONSERWACJA - 22591477A896/A

Page 21

1. Usunąć wszystkie akcesoria z wnętrza komory urządzenia.

2. Wyjąć ramki na ruszty/blachy.

3. Zdjąć pokrywę żarówki za pomocą odpowiedniego narzędzia (na przykład łyżki).

Uważać, aby nie zarysować emalii na ściance komory pieczenia.

Nie dotykać żarówki halogenowej bezpośrednio palcami, ale użyć odpowiedniego materiału zabezpieczającego.

5. Wymienić żarówkę na nową o takiej samej charakterystyce (40W).

6. Zamontować pokrywkę. Pozostawić wewnętrzny profil szybki (A) skierowany do drzwiczek.

4. Wyjąć żarówkę.

MONTAŻ

Podłączanie do instalacji elektrycznej

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

Informacje ogólne

Sprawdzić, czy charakterystyka sieci elektrycznej odpowiada danym przedstawionym na tablice znamionowej.

Tabliczka znamionowa, zawierająca dane techniczne, numer seryjny i oznaczenie, jest umieszczona na urządzeniu, w widocznym miejscu.

Nie wolno zdejmować tabliczki znamionowej. Uziemienie powinno być wykonane za pomocą przewodu dłuższego niż pozostałe o przynajmniej 20 mm.

Urządzenie może funkcjonować:

7. Nacisnąć osłonę, aby przylegała do oprawki.

• 220-240 V~

Kabel trójżyłowy 3 x 1,5 mm².

Wskazane wartości dotyczą wewnętrznego przekroju kabla.

Wymiary kabli zasilających uwzględniają współczynnik jednoczesności (zgodnie z normą EN 60335-2-6).

226 - MONTAŻ 91477A896/A

Page 22

Podłączenie stałe

Należy na linii zasilania przewidzieć urządzenie, które umożliwi odłączenie opisywanego urządzenia od sieci wielobiegunowej, dysponujące taką odległością otwierania się styków, która zapewni kompletne odłączenie urządzenia w warunkach kategorii przepięciowej III, zgodnie z zasadami instalacji.

W przypadku rynku australijskiego/ nowozelandzkiego:

odłącznik wbudowany w przyłącze stałe powinien być zgodny z normami AS/NZS

3000.

Podłączenie za pomocą gniazda i wtyczki

Sprawdzić, czy wtyczka i gniazdo są tego samego typu. Unikać używania przejściówek, przedłużaczy i boczników, ponieważ mogą powodować nagrzewanie lub przepalenie.

Wymiana przewodu

Napięcie elektryczne

Niebezpieczeństwo porażenia prądem

• Odłączyć główne zasilanie elektryczne.

1. Odkręcić śruby tylnej osłony i zdjąć ją, aby uzyskać dostęp do listwy zaciskowej.

Ustawianie

Patrz Ogólne zalecenia dotyczące bezpieczeństwa.

Pozycja kabla zasilającego

Uszczelka przedniego panelu

Przykleić uszczelkę znajdującą się w wyposażeniu na tylnej części przedniego panelu, aby uniknąć przenikania wody lub innych płynów.

Tuleje mocujące

2. Wymienić kabel.

3. Upewnić się, że przewody (piekarnika lub ewentualnej płyty kuchennej) przechodzą w odpowiednich miejscach, bez jakiegokolwiek kontaktu z urządzeniem.

1. Zdjąć zatyczki tulei umieszczone na przednim panelu urządzenia.

2. Umieścić urządzenie w meblu.

3. Przymocować urządzenie śrubami do mebla.

4. Zakryć tuleje zdjętymi wcześniej zatyczkami.

MONTAŻ - 22791477A896/A

Page 23

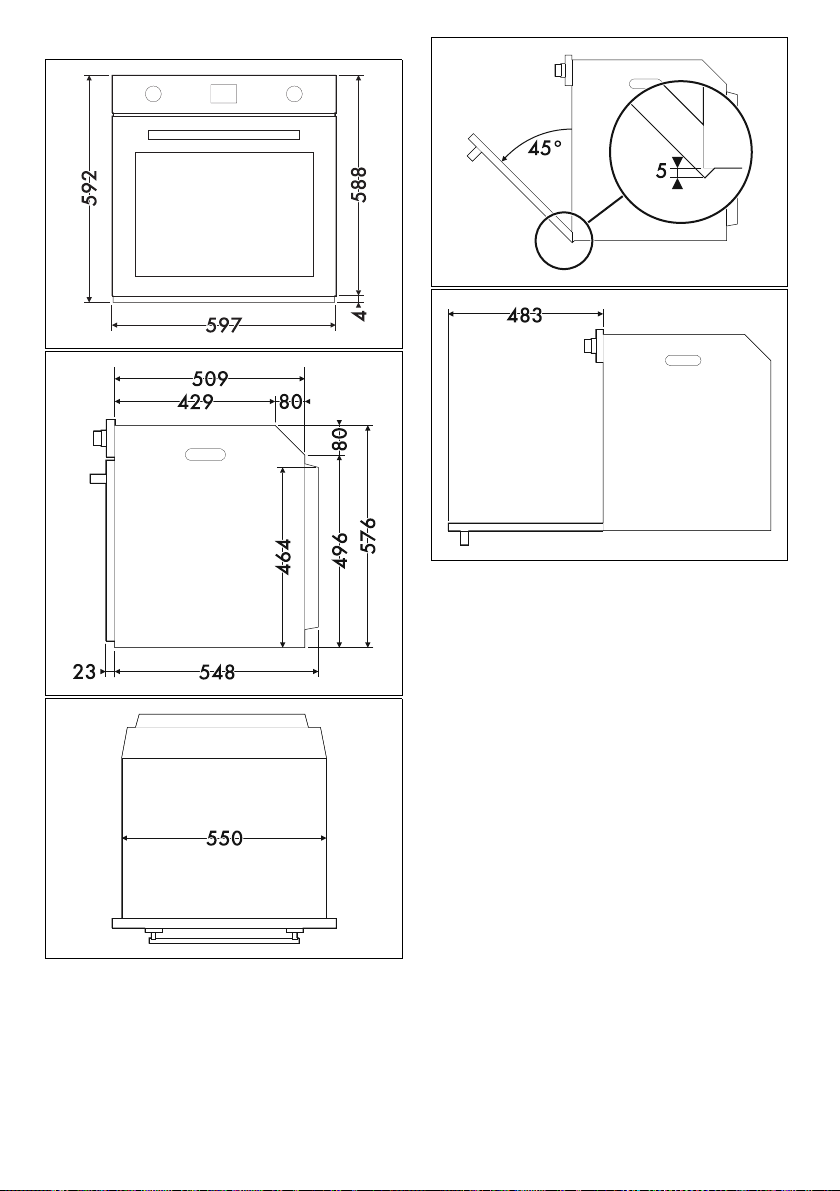

Gabaryty urządzenia (mm)

228 - MONTAŻ 91477A896/A

Page 24

Zabudowa na kolumnie (mm)

*Upewnić się, że na górnej/tylnej

części mebla znajduje się otwór o głębokości około 35-40 mm.

MONTAŻ - 22991477A896/A

Page 25

A min. 603 mm B 560 – 568 mm C 583 – 585 mm D 9 – 11 mm Emin. 5 mm

F 121 – 1105 mm G min. 560 mm H min. 594 mm

Wycięcie na kabel zasilający (min. 6 cm

jb Skrzynka złączy elektrycznych

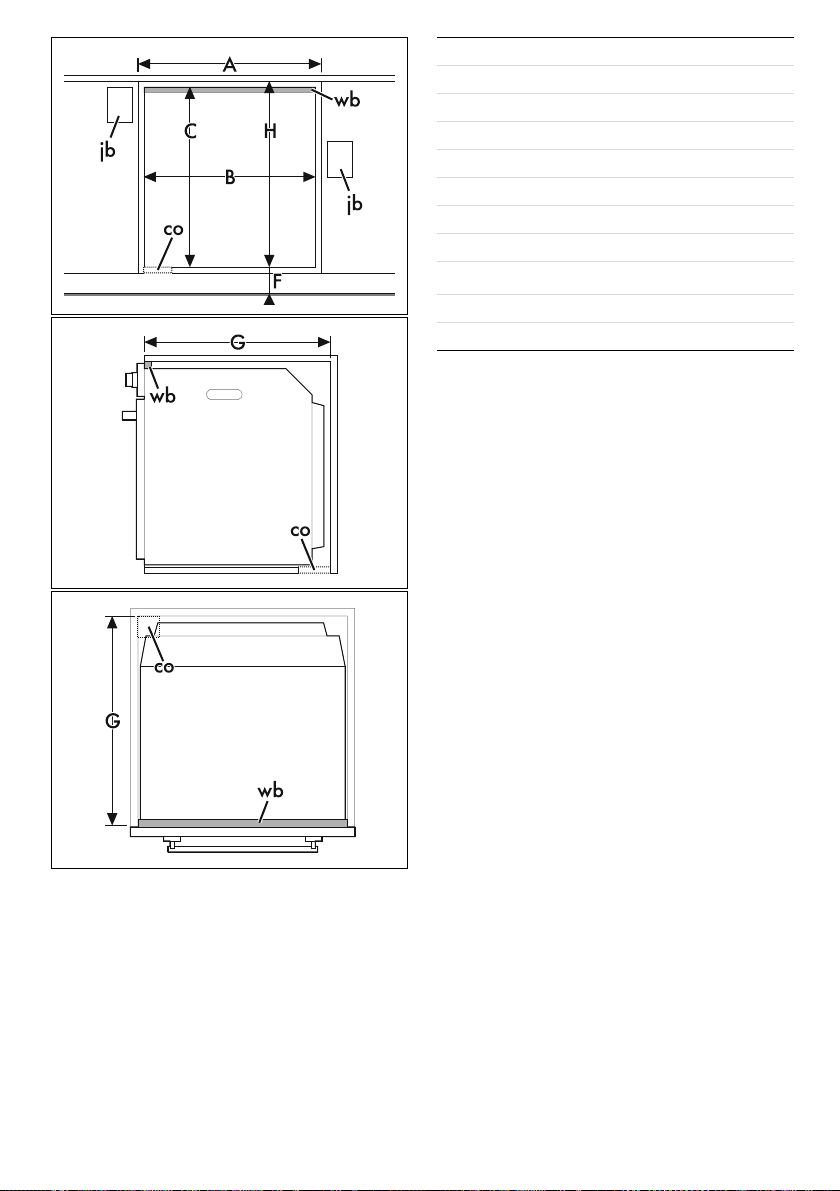

Zabudowa pod blatem roboczym (mm)

Jeżeli zamierza się wbudować urządzenie, pod blatem roboczym należy zainstalować drewnianą listwę, aby zagwarantować użycie uszczelki przyklejonej do tylnej części panelu przedniego, zapobiegającej ewentualnym przeciekom wody lub innych płynów.

)

*Upewnić się, że na górnej/tylnej

części mebla znajduje się otwór o głębokości około 60 mm.

230 - MONTAŻ 91477A896/A

Page 26

A min. 603 mm B 560 – 568 mm C 583 – 585 mm D 9 – 11 mm Emin. 5 mm

F 121 – 1105 mm G min. 560 mm H min. 594 mm

Wycięcie na kabel zasilający (min. 6 cm

jb Skrzynka złączy elektrycznych

wb Listwa drewniana (zalecana)

)

MONTAŻ - 23191477A896/A
