VITROCERÁM ICA a GAS
1 quema dor doble con tre s niveles de pote ncia. 1 quemador secuencial con 9 niveles seleccionables.
1 quemador auxiliar con 1 potencia.
Anális is Pr e v io por Contr ol Elec t r ónic o en Cada
Máxi ma S egu ridad
Encendido
CE 0099 – Nº Cert.
IND ICE
PRESENTACIÓN.............................................................................2
ZONAS DE TRABA JO .....................................................................2
DESCRIPCIÓN DE LOS SENSORES............................................ 3
SENSORES..................................................................................... 4
PUESTA EN MARCHA.................................................................... 4
Ap agado Rápido....................................................................... 4
DESC RIPCIÓ N DEL FOCO DE CALOR IZQU IERDO................... 5
DESC RIPCIÓ N DEL FOCO DE CALOR DERECHO..................... 6
DESC RIPCIÓ N DEL FOCO DE CALOR AUX ILIA R .......................8
PROGRAMACIÓN DEL APAGADO DE LOS FOCOS DE CALOR
.........9
INDICADO RES DE CA LOR RES IDUAL.......................................11
PLACA VITROCERÁMICA ............................................................11
INST RUCCIO NES DE USO .........................................................11
RECOMENDA CIO NES DE US O................................................... 13
INST RUCCIO NES DE MONTA JE E INS TA LACIÓN.................... 14
1) Obse rvaciones Generale s......................................................... 1 4
2) Instalaciones. ............................................................................ 16
2.1) Fo rma de fijaci ón de l a placa e n el esp a cio previsto................ 1 6

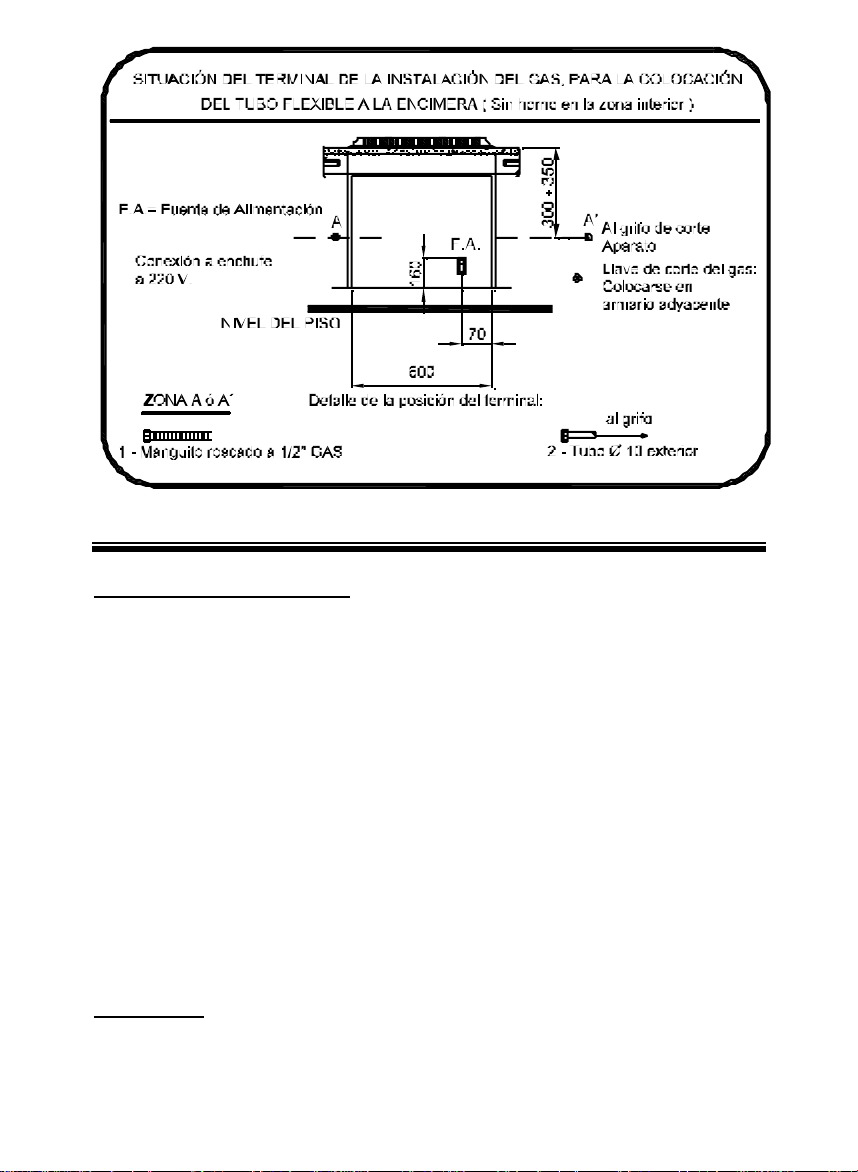

2.2) Conexión a la red de gas...................................................... 17
CONEXIÓ N EL ÉCT RICA ...............................................................19
CA MBIO DE GA S ..........................................................................20
OBSERVACIONES A TENER PRESENTES ..............................20

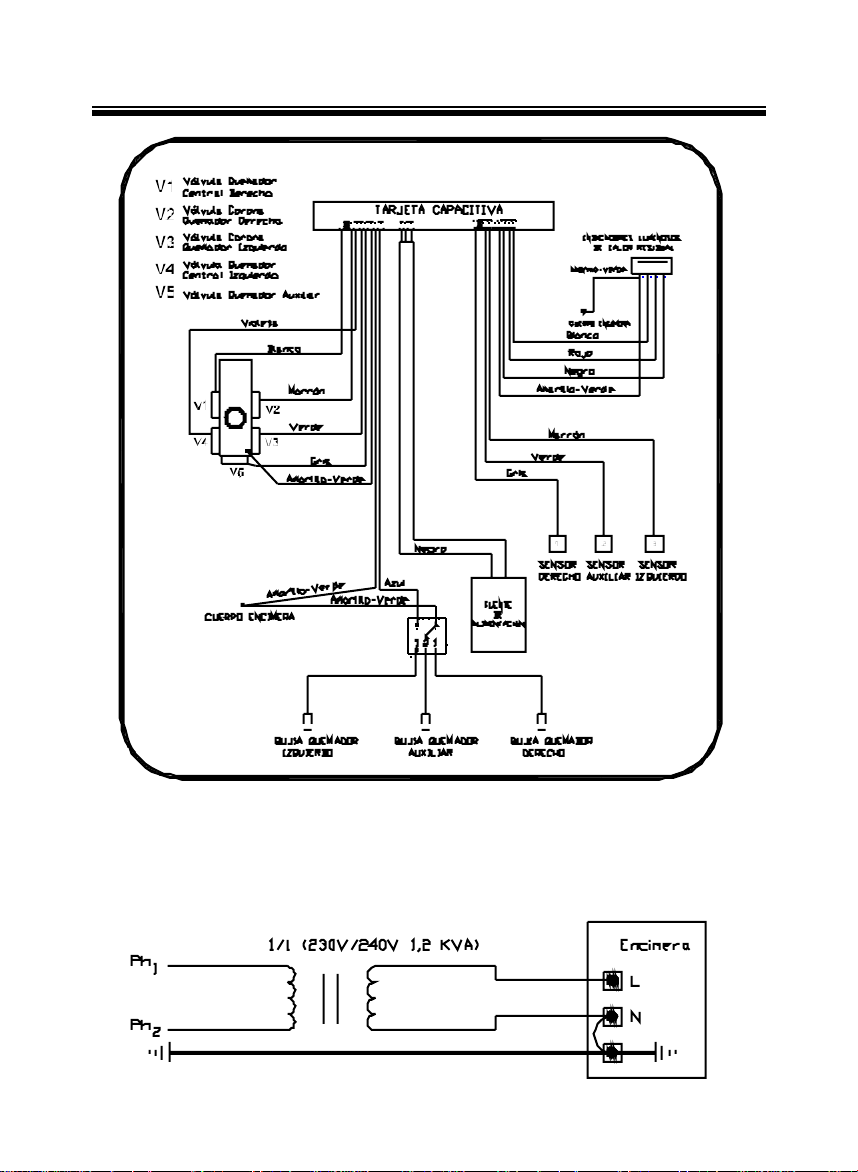

ESQUEMA EL ÉCTRICO ...............................................................22
1
PRESENTACIÓN
Smeg presenta su nueva placa inteligente con control electróni co.
Esta placa integra l a el egancia, limpieza, seguri dad y vanguardia con la econ om í a de l gas .
El diseño de su cristal biselado, la rejill a d e ventila ció n d esmo ntabl e pa ra su l impieza y el temporizador digital de sus fuegos, hacen que este aparato
sea el máximo exponente de las placas vitrocerámicas a gas. Esta placa depende de la red eléctrica solo para su control, análisis,
encendido y temporización, pues en caso de fallo de energía eléctrica dispone de una fuente de alimentaci ón a 4 V. que le otorga autonomía de
funcionamiento. Por lo que tampoco necesita estar conectada a masa.
ZONAS DE TRABAJO
1.- Quem ador Central Derecho.
2.- C orona Derecha.
3.- Quem ador Central Izquierdo.
4.- C orona Quemador Izquierdo.
5.- Quem ador Auxiliar.
6.- Z onas de Cocción Simultánea
Quemador D erecho.
7.- Z onas de Cocción Simultánea
Quemador Izquierdo.
8.- Led Calor Residual Quemador
Izquierdo.
9.- Led Calor Res idual Quemador Auxiliar.
10.- Led Calor Res idual Quemador Derecho.
11.- R ejilla de Vent ilac ión Desm ontable.
12.- Z ona de C ont rol Electrónic o “TouchGas”.
Figura 1
2
DESCR IPCIÓ N DE LO S SENSORES
Figura 2
3
SENSORES
La superficie de la placa está provista de sensores, representados de forma gráfica, que se actívan con el dedo.
Cada foco de calor de la placa funciona al
ser activado su correspondiente
sensor. Es recomendable
activar el sensor deseado con el dedo
pulgar derecho, con el fin de n o int er fer ir o t r o
sensor. Véase Fig.3.
Figura 3
PUESTA EN MARCHA
Para la puesta en marcha de la placa vitrocerámica, debe acti varse la llave de apertura/cierre de la mism a situando dos veces consecutivas el dedo
sobre el sensor. El indicador se iluminará. Transcurridos 20 segundos
desde la última operación realizada sobre la placa, se
desactivará automáticamente la llave de apertura/cierre de
la misma quedando en funcionamiento los focos
preseleccionados. Una vez se hayan preseleccionado los focos de l a placa vitrocerámica, si
se desea realizar otra operaci ón una vez desacti vada la llave, es necesario r eactivarl a utiliz and o el procedim i ent o descr ito.
Apagado Rápido
Mantener el dedo sobre el sensor de Apertura/Cierre hasta que se apague.
4
I ndicador Luminos o. Activa ció n Placa.
Sensor Apertura/Cierre Placa
Figura 4
DESCRIPCIÓN DEL FOCO DE CALOR IZQUIERDO
Ubicado en la parte frontal izquierda de la placa. Está constituido por dos quemadores: Quemador Corona y Quemador Central ó Núcleo.
NIVELES DE POTENCIA:
Gracias a la combinación de ambos quemadores, el foco de calor izquierdo posee tres ni veles de potencia:
N i vel de Pot e ncia Mínimo:
En este nivel de potencia está únicamente encendido el Quemador Central (Núcleo) del foco de calor.
Nivel de potencia ideal para mantener la ebullición de recipientes grandes con tapa y posibilita la ebullición rápida en recipientes de diámetro
pequeño.
N i vel de Pot e ncia M e dio:
En este nivel de potencia está únicamente encendido el quemador periférico (Corona) del foco de calor.
Nivel de potencia ideal para calentamiento periférico de recipientes grandes.
Nivel de Potencia Máximo:
En este nivel de potencia están encendidos los dos quemadores que componen el foco de calor i zquierdo.
Nivel de potencia ideal para realizar frituras y comidas que necesitan ebullición rápida.
ENCENDIDO Y APAGADO DEL FOCO DE CALOR: Encendi do del Foco de Ca lor:
1. Act iv e la llave de apertura/ c ier r e de l a p l ac a.
2.
Actuándo progresivamente sobre el sensor de potencia
+, se encenderá el quemador seleccionado
(quemador central izquierdo, quemador
co ron a o ambo s a la ve z). Véase Fig.5.
Indicadores Luminosos Encen dido Quemador Ce ntral o Corona
Indi c ador Gr áfi c o Foco de Calor
Figura 5
Sens ores de Po ten ci a
5
Los indicadores luminosos de encendido muestran el quemador que se está utilizando.
No obstante, sea cual sea el quem ador seleccionado, en los 10 segundos de encendido iniciales siempre funciona todo el foco de calor.
Podrá observar que se ha producido el encendido del quemador al colorearse en el mismo los testi gos de encendido.
Si durante el funcionamiento del foco de calor se desea variar la potencia de éste, accionar los sensore s de potencia +/- en función del quem ador
que se desee utilizar.
Apagado del Foco de Calor:
1. Act iv e la llave de apertura/ c ier r e de l a p l ac a.
2. Actúe sobre el sensor de potencia – hasta apagar el foco de calor ó
actúe sobre los sensores +/- simultáneam ente.
Para vol ver a encender el foco de calor deberán transcurri r al menos 30 segundos (realizándose en ese tiempo el barrido de los productos de la
com bustió n ant er i or ) .
DESCRIPCIÓN DEL FOCO DE CALO R DEREC HO
Ubicado en la parte frontal derecha de la pl aca. Está constituido por dos quemadores: Quemador Corona y un Mini Quemador Central.
Gracias a l a combinación de ambos quemadores, el foco de calor derecho posee 9 nivel es de potencia seleccionables con su s sensores de potencia
+/-. Los niveles de potencia 1 y 9 funcionan de forma permanente y corresponden respectivamente a los niveles de potencia mínimo y máxi mo
del foco de calor. Los niveles de potencia del 2 al 8 realizan ciclos secuenciales con los dos quemadores que constituyen el foco de calor.
Visualizándose en el c ristal el dígito de l a potencia elegida.
NIVELES DE POTENCIA: N i vel de Pot e ncia Mínimo:
En este nivel de potencia está únicamente encendido el Mini Quemador Central del foco de calor.
1
6
Nivel de potencia ideal para reducción de salsas y mantenimiento de alim entos calientes.
Niveles de Potencia Secuenciales:
2 al 8
En estos nivel es de potenci a actúan de manera secuencial el quemador periférico y el Mini Quemador Central del foco de calor.
Niveles de potencia ideales para realizar comidas que precisen en su cocción intervalos de tiempo con gran poder calorífico combinado con
periodos de tiempo de poco poder calorífico.Seleccionables en función del periodo de m ayor o menor poder cal orífico deseado.
Nivel de Potencia Máximo:
9
En este nivel de potencia está únicamente encendido el quemador periférico del foco de calor.
Nivel de potencia ideal para realizar comidas rápidas y que necesitan gran poder calorífico.
ENCENDIDO Y APAGADO DEL FOCO DE CALOR: Encendi do del Foco de Ca lor:
1. Act iv e la llave de apertura/ c ier r e de l a p l ac a.
2. Actúe sobre los sensores de potencia +/- correspondientes a dicho
foco de calor, seleccionándo la potencia deseada. No obstante, sea cual sea la potencia sel eccionada, en los 10 segundos de encendido
iniciales siempre funciona todo el foco de calor.
3. Cuando se sel eccione un nivel de potecia secuenci al, el foco de calor
iniciara los ciclos de trabajo transcurridos 3 minutos desde su encendido. Inicialmente funciona el quemador periférico del foco de
calor.
Podrá observar que se ha producido el encendido del quemador al colorearse en el mismo los testi gos de encendido.
7
Apagado del Foco de Calor:
1. Act iv e la llave de apertura/ c ier r e de l a p l ac a.
2. Actúe sobre el sensor de
potencia – hasta que desaparezca el dígito indicador de secuenci as, o
Indi cador Luminoso Secuencias
Sensores de Potencia
bien actúe sobre los sensores +/-
simultáneamente. Véase Fig.6.
Indicador Foco de Calor
Figura 6
Para vol ver a encender el foco de calor deberán transcurri r al menos 30 segundos (realizándose en ese tiempo el barrido de los productos de la
com bustió n ant er i or ) .
D ESCRI PCIÓ N DE L FO C O D E CA LOR AUXIL IAR
En la parte central posterior de la pl aca se encuentra ubicado el Quemador Auxi liar, dicho foco de calor esta constituido por solo un quemador.
El Quemador Auxiliar posee un único nivel de potencia muy útil para realizar comidas con recipientes pequeños.
ENCENDIDO Y APAGADO DEL FOCO DE CALOR: Encendi do del Foco de Ca lor:
1. Act iv e la llave de apertura/ c ier r e de l a p l ac a.
2. Actúe sobre el sensor de
potencia y se encenderá el quemador. El indicador se
iluminará.
Podrá observar que se ha producido el encendido del quemador al colorearse en el
mismo los testigos de encendido.
Indicador Foco de Calor
8
Indicador Luminoso Encendido
Figura 7
Sensor de Potencia
Apagado del Foco de Calor:
1. Act iv e la llave de apertura/ c ier r e de l a p l ac a.
2. Actúe de nuevo sobre el sensor de potencia y se apagará el
que ma dor . El ind ic ador s e a pagará .
Para vol ver a encender el foco de calor deberán transcurri r al menos 30 segundos (realizándose en ese tiempo el barrido de los productos de la com bustió n ant er i or ) .

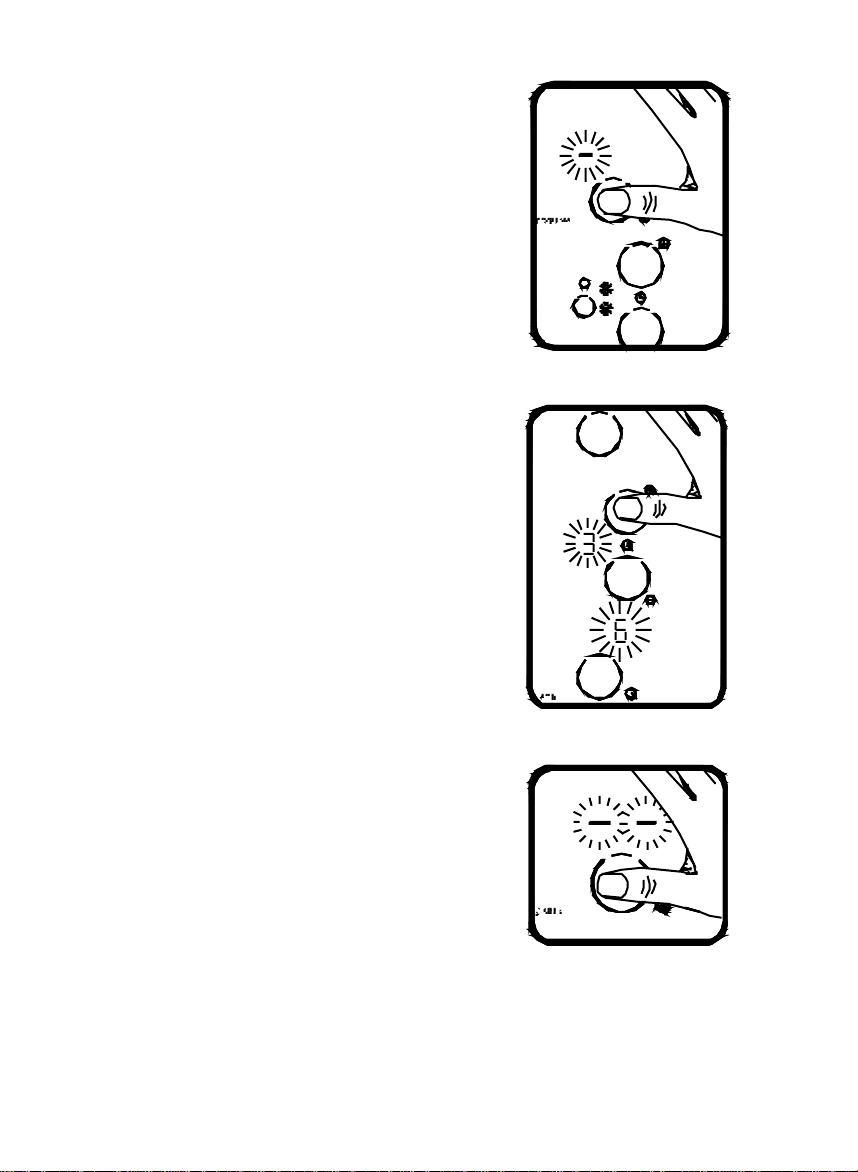

PROGRAMACIÓN DEL APA GA DO DE LOS FOCOS DE CAL OR
La placa vitrocerámica posee dos focos de calor (izquierdo y derecho) cuyo
apagado puede programarse de forma independiente.
Progr amaci ón de los quemadores:
Los quemadores deben ser encendidos con anteri or id ad .
1.) Active la llave de apertura/cierre de la placa.
2.) Actúe sobre el sensor de programación hasta que
aparezcan intermitentes el di splay de programación con el símbolo
y l os indi cadores de encendido
0 )
(
del quemador que se desea pr ogr a mar . Vé ase Fig . 8.
3.) Actúe sobre los sensores de potencia +/- correspondientes a
dicho foco de calor hasta seleccionar el tiempo de
programación deseado (de 1 a 99 min.) . Véase F ig. 9.
9
Figura 8
Figura 9
4.) Actúe de nuevo sobre el sensor de
0
programación para confirmar el programa seleccionado. Quedará
intermitente el indicador de programación con el símbolo
. Véase Fig.10.
)
( -
Advertencia: Si transcurridos 20 segundos desde que se ha
seleccionado el tiempo de programación deseado no se ha
actuado sobre el sensor de programación, automáticamente el
foco de calor queda programado con el tiempo seleccionado.
En caso de que se desee program ar otro quemador, repita los pasos descritos
anteriorm ente. Véase figuras 8,11 y 12. Para consultar el tiempo restante de
funcionamiento del foco programado, actúe sobre el sensor de programación.
La placa permite variar la potencia y la temporización de un foco de calor ya
programado. Para cancelar la programación, bastará
con poner a cero el tiempo seleccionado, utilizando los sensores de potencia +/-
correspondientes a cada quem ador.
Figura 12
Figura 1
Figura 11
10
INDICADO RES DE CALOR RESIDUAL
Los tres indicadores luminosos situados en el centro anterior del cristal advi erten de l a presencia de calor residual sobre la superficie del mismo.
Estos se mantendrán encendidos mientras exista riesgo de quemadura. Véase fig.13.
La placa vitrocerámica podría estar caliente, incluso si el indicador de funciona m ie nto no es visible .
Figura 13
PLACA VITROCERÁ MICA
¡Atención!. La rejilla de ventilación ranurada facilita la salida de los
productos resultantes de la combustión del gas y no debe ser cubierta o tapada ni total ni parcialmente. Esta rejilla es desmontable para su
limpieza, pero en nigun caso podrá utilizarse l a placa vitrocerámica si n que la rejilla este perfectamente montada en su posición, ya que la placa
dispone de un si stema de seguridad que automáticamente imposibilitará su puesta en marcha al cerrar el paso de gas a la m i sma.
Bajo la zona de cocción se encuentran los quemadores de gas y esta zona es la que calienta más intensamente. El calor producido se dirige
directamente desde la zona de cocción, bajo la placa, a la rejilla ranurada, por la zona de cal entami ento. Esta zona de la placa alcanza el suficiente
calor para realizar una cocción continua adici onal de aquellos alimentos en fase final de cocción o en fase de calentamiento.
11
I NSTRUCCIO NES DE USO
O BSERVACIO NES A TENER PRESENTES
1. - Antes de la instalación, asegurarse de que las condiciones de distribución del local (naturaleza y presión del gas) y el reglaje del
aparato son compatibles.
2. - Las condiciones de reglaje de este aparato estarán inscritas sobre la etiqueta (o l a placa de características).
3. - Este aparato no debe conectarse a un di sposi tivo de evacuación de los productos de combustión. Su instalaci ón y conexión se realizará de
acuerdo con las normas de instalación en vigor. Se pondrá especial atención a las disposiciones aplicables en cuanto a la venti laci ón.
4. - El uso de un aparato de cocci ón a gas produce calor y humedad en el local donde está i nstalado. Debe asegurarse una buena ventilación de
la cocina: mantenga abiertos los orificios de ventilación natural, o instalar un disposi tivo de venti laci ón mecánica (campana extractora).
5. - La utilizaci ón intensa y prolongada del aparato puede necesi tar una ventilaci ón complementaria, por ejemplo, abriendo una ventana, o una
ventilación más eficaz aumentando la potencia de la ventilación me cánica, si e xi ste.
6. - En el armario de la parte inferior de la pl aca vitrocerámica no se deben almacenar frascos o recipientes con productos infl am ables ni volátiles,
cáusticos o ácidos, que puedan llegar a dañar las partes metálicas y conducci ones de la placa, tanto de gas como eléctricas, así como los
elementos de control .
7. - Siempre que se instale un horno bajo l a placa vitrocerámica, deberá retirarse la tapa perforada del fondo de la misma.
Diámetro mínimo de los recipientes a uti lizar recomendados por el fabricante.
Q uemador der echo 166 mm . Quemador izquierdo ≥ 176 mm. Q uemador auxil i ar 98 mm.
12
RECOMENDACIONES DE USO
No utilice este aparato para uso de calefacción.
Cuide que el diámetro del recipient e a ut ilizar sea m ayor o igual que
el foco de calor utilizado.
Utilice recipientes cuya base sea plana, este sec a,
tot alm ente limpia y exent a de partí c ulas duras, ya que
pueden provoc ar el ray ado de la superf icie del cristal, sin
posibilidad de ser eliminadas est as rayas. Los recipientes con f ondo s cónca vos (o
abombados ) prolongan el tiem po de cocc ión y c on ello
aumentan también el consu mo de gas.
No arrastre los recipient es sobre la superficie del
cristal para evitar que s e raye. Los golpes con los
recipientes y uten silios pueden romper el crist al vitrocerámico.
No debe colocar recipientes de aluminio o plástico ni papel de
aluminio o estaño sobre la superfici e vitrocerámica caliente
ya que pueden dejar rastros y es t a no de be utiliz ar se com o
lugar de almacenamiento .
Los rec ipient es de barro tradic ionales no deben ut ilizarse y a que s e rom pen o agrietan (utilice recipientes de barro de f ondo plano adecuados para
vitrocerámicas).
13
LIMPIEZA DE LA P LACA
Con la placa vit rocerámica todavía tibia, proceda a los siguientes pasos. A) Quit ar los residuos c on la es pátula. B) Aplicar un producto específico para
vitrocerámicas.
C) Fregar en círculos con un estropajo de
Ní quel humedecido.
D) Terminar la limpieza con una gamuza
humedecida.
E) Si desea obtener brillo adicional, seque
el cris t al c on un papel de c oc ina, ya que los productos específicos para vit roc erámicas llevan un abrillantador.
La limpieza de la rejilla de ventilación se realizará con la placa f ría. Se desmontará
dicha pieza empujándola suavemente hacia atrás y ret irándola de s u pos ición original, t al
y c omo puede observarse en la f igura 14. Dic ha pieza puede limpiars e con cualquier produc to lav avajillas exist ent e en el mercado.
Figura 14
I NSTRUCCIO NES DE M ONTA JE E INSTALACI ÓN
1) Observaciones Generales
Antes de proceder al mont aje del aparat o lea atentam ente est as inst rucciones. Asegúres e que el aparato está preparado para el gas que usted utiliza, observando
su plac a de c aracteríst icas situada en su parte posterior. Evite los golpes y sacudidas violent as antes de su em plazamient o. Los golpes sobre la c oc ina pueden rom perla.
Deben obs erv arse las disposic iones v igentes ofic iales, referentes a instalaciones de aparatos a gas en las viviendas, según reglamentos de aparatos de uso domés t ico y de instalac iones a gas.
Muebles: Módulos contiguos (altos o de columna) y (superiores o c olgant es). La placa v itrocerám ic a emite c alor por radiac ión y puede llegar a calentar estos muebles , sobre todo, c uando por descuido no se han colocado recipient es s obre
las zonas de cocc ión. Para ello se recomienda que las paredes de estos muebles (altos o de columna) se
encuent ren separados de la placa vitrocerámica, por lo menos 32 cm. Los muebles superiores o colgantes contiguos a la campana extractora o extractor de hum os se encont rarán a una alt ura no inf erior a 55 cm de la plac a. La campana extractora o
ext ractor de hum os no debe encont rars e a m enos de 65 cm de la s uperf icie de la placa. Véase Fig. 15.
14
En la zona posterior de la placa, si se
coloca un remate superior a 6 cm en altura a la pared,
éste debe ser resistente a la temperatura (por lo
menos 160º C) y no deben existir bases de enchufes
eléctricos en la pared, en el ancho que ocupa la placa.
El habitác ulo en el que s e aloje la plac a no deberá estar cerrado
hermét ic amente, se realizará en la base inf erior trasera del mueble un huec o de entrada de aire de al m enos 350 x 50
mm. Véas e f igura 16. Dic ho hueco deberá est ar prot egido de
tal manera que nunca pueda ser obst ruida la ent rada de aire a t rav és de
él por ningún element o que s e aloje en el habitác ulo.
En caso de que se desee situar un tablero debajo de la placa, éste deberá ser móvil y nunca deberá estar en
cont acto c on la ins t alación de gas de la placa, asegurándose realizar los orificios neces arios para salv ar la t uberí a de gas,
así como el hueco equivalente de entrada de aire. Véase Fig.17.
El mat erial c on el que esté construido el banco de t rabajo, s obre el c ual s e v a a empotrar la placa vitrocerámica debe
ser suficientemente resistente a la tem perat ura (por lo menos a 100º C ) s i
llev a revestim ient o plástic o o laminado, el adhesiv o debe s er t am bién res istente a la tem peratura, con el fin de evitar que
el revestim iento se deforme o des pegue. Cons ult e con el fabric ante del mueble.
15
5
5
Figura 15
6
5
Hueco
Protección Tubería
0 5
Hueco entrada
350
Figura 16
Huec o entrada
de Aire.
Figura 17
32
de Aire.
2) Instalaciones.
Dim ens iones del espac io previsto en el banco de c oc ina, para la inst alac ión de la placa v itrocerámica a gas . Véase Fig.18;
5
5
5
Si la placa va a ser montada con horno, las medidas en la parte posterior de 45 y 20 mm, deben ser respetadas y no aumentadas.
Recomendamos redondear los ángulos del recuadro superior con el fin de reforzar la re sistenc ia de su ba nco e impedir la pene trac ión de suciedad al interior por las esquinas.
2.1) Forma de fijación de la placa en el espacio previsto.
Coloque la plac a boca abajo sobre una mesa limpia, ret ire la protecc ión de las dos juntas de es t anqueidad y péguelas en el marc o ex t erior de la plac a. Figuras 19 y
20.
No ut ilicen en ningún caso silicona
como junta de estanqueidad entre la placa y el
banco de c oc ina. En caso cont rario el f abric ante no se hace responsable de los daños ac aecidos en la plac a de c occión.
Figura 19
16
n
i
m
5
4
x
a
m
5
2
0
8
4
n
i
m
0
2
0
0
6
Figura 18
Figura 20
En función del espesor del banco (A), hay que situar previamente los dos enganches t raseros s egún s e indic a en
las f igura s 21 y 22. Primeros orificios para banco de 20m m.
Segundos “ “ “ “ 30mm. Terceros “ “ “ “ 40mm.
Cuartos “ “ “ “ 50mm. de espesor
Introducir la placa en el hueco del banco, em pujar hacia la pared para que
los enganches penetren en la parte inferior del mismo, asentarla sobre el banco de forma que descanse
completamente, con ello quedará sit uada y fijada en su parte trasera.
Para fijar la parte front al (Véas e F ig. 23), atornillar en el cuerpo de la encim era las 2 esc uadras tensoras de s ujec ión, que
se enc uentra en el embalaje, de f orma que haciendo t ope con el banco niv ele y
sujete
la placa.
2. 2) Conex ión a la red de gas.
Asegúres e que la plac a está preparada para el gas con el que tiene que funcionar.
La placa está preparada para una conex ión de ½ pulgada gas con un f iltro
met álic o para evitar que los restos de la inst alación e impurezas del gas lleguen a la placa (Fig 24).
Esta debe ser conectada según las dispos ic iones oficiales vigentes, por una persona aut orizada. Véase Fig.25.
Es pos ible ut ilizar una unión f lexible de seguridad metálica, en
cuyo caso
debe de estar autorizada y homologada (Fig 26).
Figura 21
Figura 22
Figura 24
Figura 23
Figura 24
17
El tubo flexible se instalará de tal manera que no pueda entrar en cont acto con una parte m óvil del mueble
de alojamient o (por ejem plo, un cajón) ni pasará por un lugar susceptible de sobrecargarse.
Para conexiones rígidas o flexibles. Véase f igura 27.
Com pruebe la presión de suministro que le llega al aparato a t rav és del t apón de
toma de presión (Figura 28) y que coinc ida c on lo indic ado en la plac a de carac t erísticas del mismo (si es menor el
aparato calentará menos, y si es elevada, puede llegar a estropearse).
Los modelos a gas propano y gas natural procedentes de una instalación
fija, si existe presión exces iva en la red, deben instalarse con un regulador situado entre el grifo de paso y la
encimera. Situac ión del terminal de la ins talación
del gas. Véase Fig.29.
PARA UTILIZ AR GAS NATURAL
Si se v a a utilizar gas nat ural, est a placa debe funcionar a la presión de gas
de 20 mbar y no debe ser superior a 23 mbar en ningún caso.
En cas o de una elev ada pres ión de gas, deberá intercalar un regulador del mismo que pueda of recer la presión
indicada y que tenga una capacidad mí nima de 1,2 m
3
/h.
18
TOMA D E PRESI ÓN
Figura 25
Figura 26
G.L.P. Y GAS NATURAL
1/2" GAS
Conexión Flexible
Junta
1/2" GAS
1/2" GAS
Figura 27
Figura 28
Junta
1/2" GAS
al grifo
Conexión Rígida
Figura 29
CONEXIÓN EL ÉCTRICA
Especificaciones técnicas:
La placa posee un sistema de encendido y de control basándose en energía eléct ric a de muy baja tensión (4 Voltios) y no precisa de s istemas de protecc ión de
desc argas eléctricas, por lo que no necesit a estar conectada a masa. Debe prev ers e una t oma de corriente a 220V para mantener las f unciones de la
placa y cargada la f uent e de alim ent ación de la mism a, que est ará situada f uera de las zonas de calor y alejada de la red de gas, según la Reglamentación de Instalación de Aparatos a Gas, preferentemente en la parte inferior trasera del
mueble y a menor distancia de 1´5m. del frente de la placa. Est a f uent e de alimentac ión dispone de baterí as recargables cuy o cons umo es
prácticamente nulo y permite el funcionamiento autónomo de la placa temporalmente en caso de fallo de la energía eléctrica de la red. Pudiéndose efectuar los encendidos neces arios y mantener activ as todas las funciones.
La fuente de alimentación incorpora un fusible en su interior, que actúa como protec tor. La energí a procedente de es ta f uente es para el uso exc lusivo de la
placa.
Importante:
Para la conexión eléctrica de la placa sig a las in strucciones siguientes:
19
1. Ant es d e alo jar la p la ca en su hu eco
conecte el cable a la misma.
2. Enchufe la fuente a la red eléctrica.
3. Conecte el cable a la fuente.
N un ca se d eb er á con ect ar el c ab le a l a f uen t e si est a n o est á co n e ct ad a a l a red eléctrica.
250 V
0,1 A
Para su cambio proceder a la desconexión del cable de la fuente,
desc onectar esta de la red, y sustituir la fuente por una nueva. Conecte de
nuevo la f uente a la red y enchufe el
Figura 30
cable a la f uent e. Véase F ig.30. Dirí jase a su distribuidor para la adquisición de la f uente de aliment ac ión. Nunca
debe de abrirse la f uent e de alim ent ación sin estar desconectada de la red.
CAMBIO DE GAS
El cambio de gas únicamente podrá ser realizado por el Servicio Técnico Oficial.
Al sum inistrar las piezas destinadas a la adaptación a otro tipo de gas o a otra presión al Servicio Técnico Oficial, el fabricante suministrará las indicaciones suf ic ientes y claras para la sustit ución de las piezas, así c omo para la limpieza, el
reglaje y el control del aparato y la reposición de precintos después de la intervención.
Junto con las piezas de adaptación, el fabricante entregará una nueva placa adhesiv a, destinada a fijarse en el aparato donde figuran la naturaleza y la presión
de gas para la que el aparat o ha s ido ajus tado por el Servic io Técnico Of icial y anotac ión para su histórico.
O BSERVACIO NES A TENER PRESENTES
1.- Ant es de la ins t alac ión, asegurars e de que las c ondic iones de dist ribuc ión del local (nat uraleza y presión del gas) y el reglaje del aparat o son com patibles.
2.- Las condiciones de reglaje de este aparato est arán inscrit as sobre la etiqueta (o la placa de caract erísticas).
3.- Este aparato no debe conectarse a un dispositivo de ev acuación de los product os de com bus tión. Su instalac ión y conexión s e realizará de acuerdo
con las normas de instalación en v igor. Se pondrá especial atención a las dispos ic iones aplicables en cuant o a la v entilación.
20
4.- El uso de un aparato de cocción a gas produc e c alor y hum edad en el loc al donde est á instalado. Debe as egurarse una buena v entilación de la coc ina: mant enga abiert os los orif icios de v entilación natural, o instalar un dis positiv o
de ventilación mecáni ca ( campana extractora).
5.- La utilización intensa y prolongada del aparato puede neces itar una vent ilación complementaria, por ejemplo, abriendo una ventana, o una ventilación más eficaz aumentando la potencia de la v ent ilación mec ánica, si existe.
6.- En el armario de la parte inf erior de la placa vitrocerámica no se deben almacenar frascos o recipientes con productos inflamables ni volátiles,
cáusticos o ácidos, que puedan llegar a dañar las partes metálicas y conduc c iones de la placa, tanto de gas como eléctricas, así como los elementos
de cont rol.
7.- Siem pre que se inst ale un horno bajo la plac a vitrocerámica, deberá retirarse la tapa perf orada del f ondo de la m isma.
CARACTERÍSTICAS TÉCNI CAS:
Gases : Gas Natural - Presión 20 mbar. Regulada G 20 ... Gas Natural = 9.050 Kcal / m3 Butano - Presión 28 mbar. G 30 ... Butano = 11.850 Kcal / Kg.
Pr opano - P re sión 37 m bar . G 31.... Pr opano = 12.000 Kca l/Kg.
Quemadores : Foco de Calor A: 2 de 2 Potencias, 2´55 Kw ( 2.200 Kcal /h )
Foco de Calor B: 2 de 2 Potencias, 2´07 Kw ( 1.780 Kcal /h )
2´085 Kw (1.793 Kcal /h) Foco de Calor C: 1 de 1 Potencias, 0´70 Kw ( 600 Kcal /h )
Categoría : II 2H3+
Clase : 3
Consumo calorífico nominal : Gas Natural : 5´320 Kw (4.575 Kcal/h)
Consumo total : Gas natural (G-20) = 0´51 m3/h Gas Butano (G-30) = 387 grs/h
Gas Propano (G-31) = 380 gr s/h
CONSUMOS Y POTENCIA PARCIALES : DIÁMETROS DE INYECTORES
FOCO
DE
A
QUEMADOR
Quemador
CALOR
B Mini
Secuencial
Quemador
C
Quemador
Auxiliar
PLACA VITROCERÁMICA A GAS:
G.L.P. : 5´335 Kw (4.592 Kcal/h)
POTENCIA CONSUMO GAS
Kw Kcal/h But. Gr. /h. Prop.
φ INYECTORES
ln / h
N.G. G.L.P. N.G.
Corona 1´62 1.400 119 117 154 0´63 0´95
Central Corona
Central
0´93 800 68 66 89 0´49 0´69
1´92 1.650 140 137 183 0´68 1´01
0,150 129 --- --- 14
0´19 0´30
0´165 141 12 12 ---
0´70 600 51 50 67 0´40 0´64
21
ES QUEM A ELÉC TRICO
IMPORT ANTE:
Figura 31
Todas nuestras encimeras incorporan un dispositivo de seguridad contra la puesta a tierra accidental. Y además exiguido obligatoriamente en los
aparatos que se com ercialicen en Bélgica.
Figura 32
22
SMEG ESPAÑA, S.A.
C/ Hidráulica, 4 P.I. La Ferreria 08110 Mon t cada i Reixac Fabrica : B-97.083.430
Loading...
