Innehåll
1. BRUKSANVISNINGAR ........................................................................................................ 200
2. SÄKERHETSFÖRESKRIFTER ........................................................................................... 202
3. OMSORG OM MILJÖN ........................................................................................................204
3.1 Vår omsorg om miljön ................................................................................................................................. 204
3.2 Er omsorg om miljön ................................................................................................................................... 204
4. FÖRE DEN FÖRSTA ANVÄNDNINGEN ............................................................................. 205
5. LÄR KÄNNA DIN APPARAT ................................................................................................ 206
5.1 Placering av kokzoner ................................................................................................................................. 206
5.2 Effektnivåer ................................................................................................................................................. 207
5.3 Råd för minskad energiförbrukning ............................................................................................................. 207
5.4 Begränsning av tillagningens längd ............................................................................................................ 208
5.5 Överhettningsskydd för hällen .................................................................................................................... 208
5.6 Andra funktioner .......................................................................................................................................... 208
6. ANVÄNDNING AV HÄLLEN ................................................................................................ 209
6.1 Viktig information och allmänna rekommendationer ................................................................................... 209

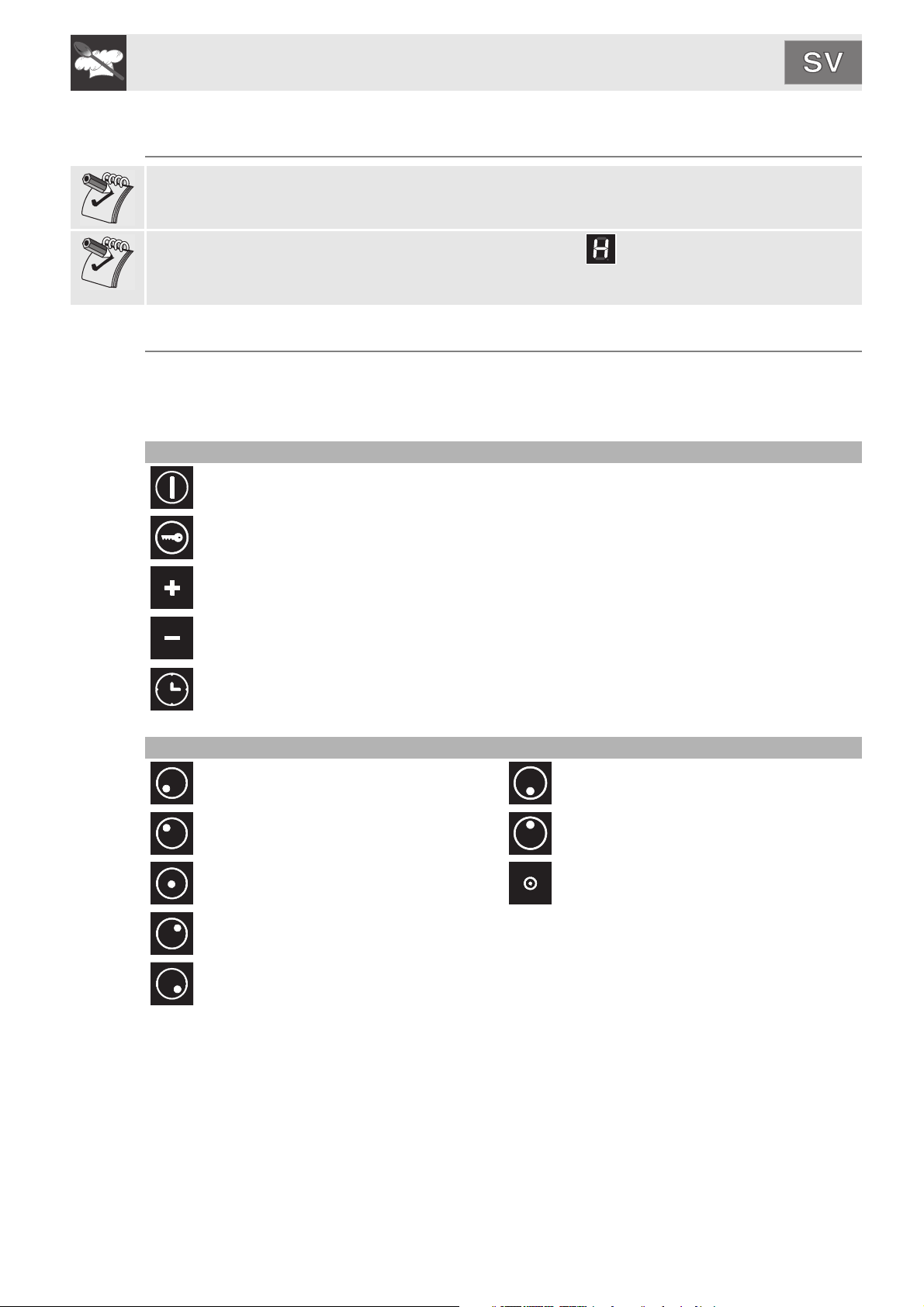

6.2 Kontrollpanel ............................................................................................................................................... 209
6.3 Aktivera hällen ............................................................................................................................................ 210
6.4 Tända en enkel platta ................................................................................................................................. 210
6.5 Tända en dubbel platta ............................................................................................................................... 210
6.6 Tända en tredubbel platta ........................................................................................................................... 211
6.7 Turbofunktion .............................................................................................................................................. 211
6.8 Funktionsspärr ............................................................................................................................................ 212
6.9 Restvärme ................................................................................................................................................... 212

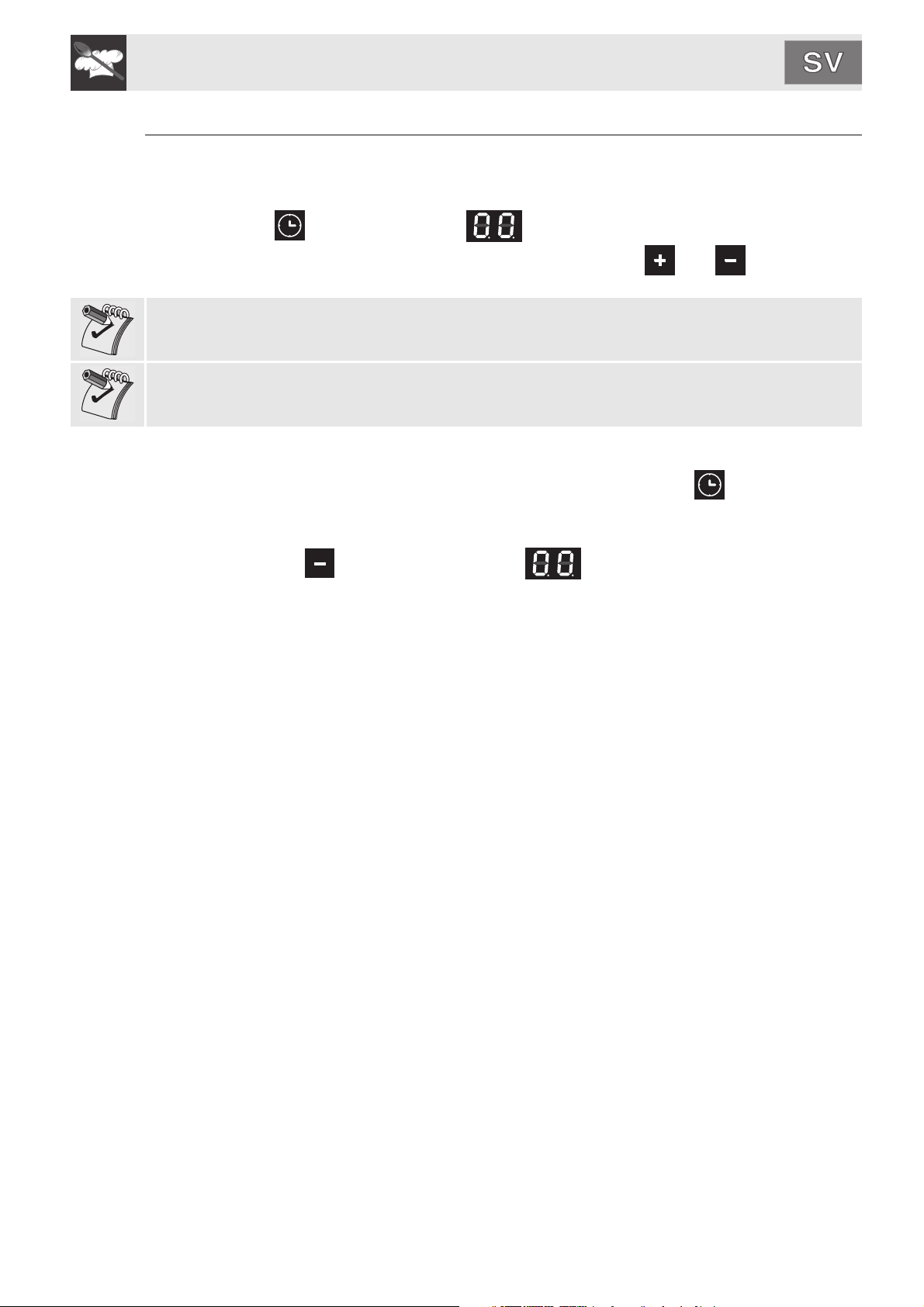

6.10 Timer minuträknare (endast på vissa modeller) ........................................................................................ 213

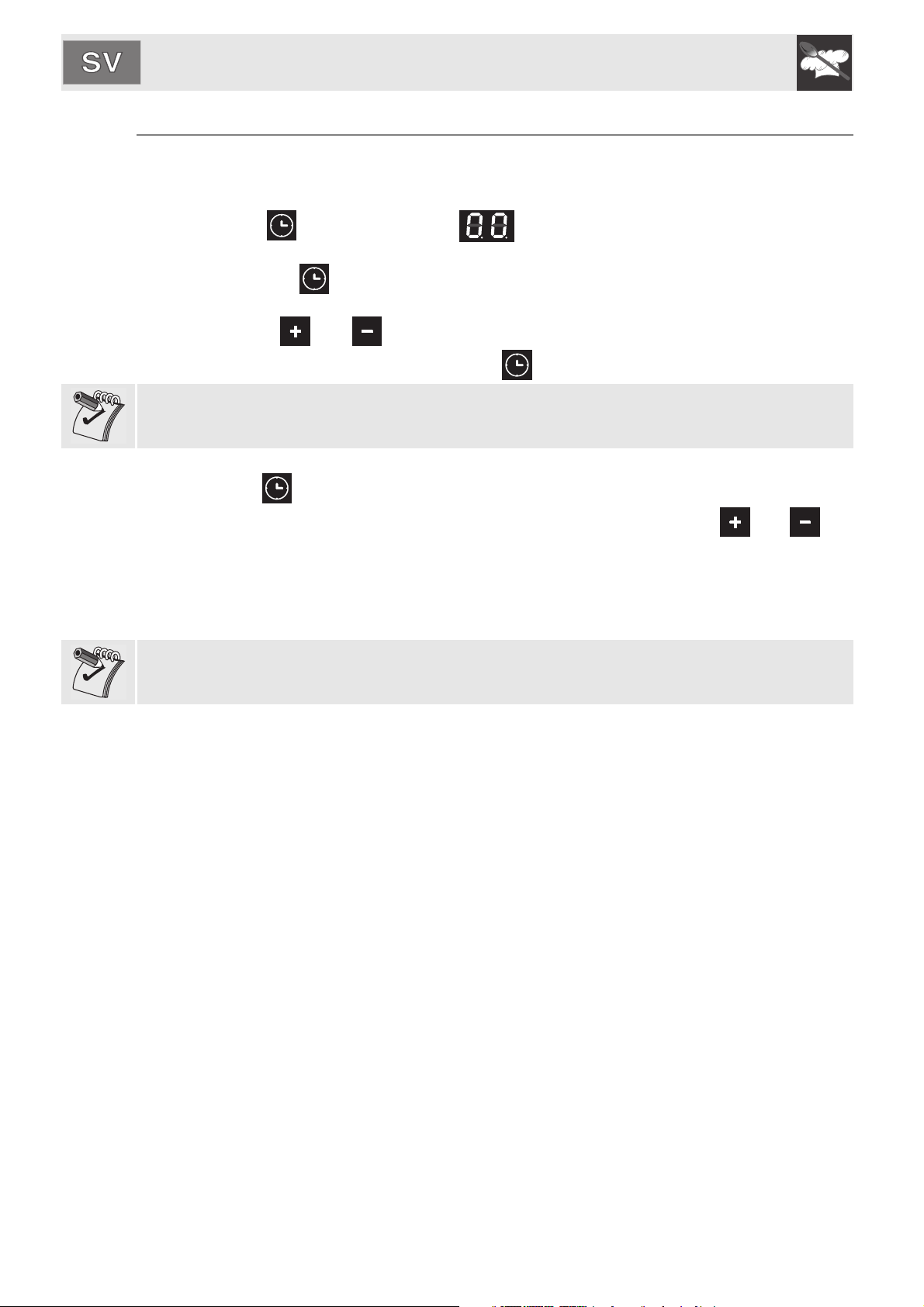

6.11 Timer med automatisk avstängning av kokzoner (endast på vissa modeller) ........................................... 214
6.12 Undermeny (Automatisk funktionsspärr - Show room - ECO-logic) .......................................................... 215
6.13 Tillagningstabell ........................................................................................................................................ 216
7. RENGÖRING OCH UNDERHÅLL .......................................................................................217
7.1 Rengöring av glaskeramikhällen ................................................................................................................. 217
7.2 Veckovis rengöring ..................................................................................................................................... 217
8. ÄR DET NÅGOT SOM INTE FUNGERAR? ....................................................................... 218
9. INSTALLATION .................................................................................................................. 219
9.1 Säkerhetsanvisningar för montering i köksmöbler ...................................................................................... 219
9.2 Inskärning i arbetsytan ................................................................................................................................ 219
9.3 Inbyggnad ................................................................................................................................................... 220
9.4 Tätning av spishällen .................................................................................................................................. 221
9.5 Inskärning i toppyta (gäller endast modeller utan ram med rak kant) ......................................................... 222
9.6 Placering av hållare för fixering ................................................................................................................... 223
9.7 Fixering med byglar .................................................................................................................................... 223

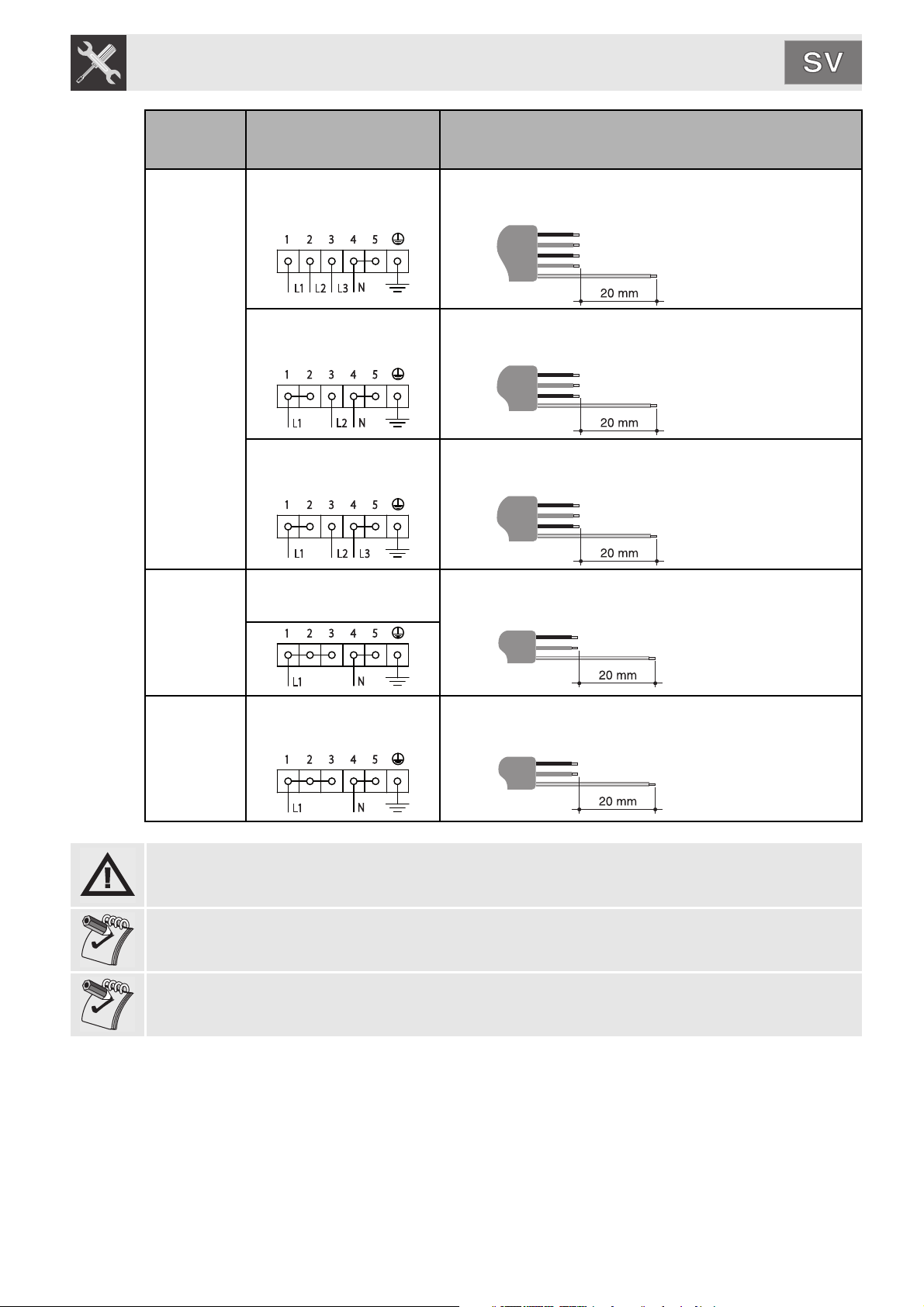

9.8 Elektrisk anslutning ..................................................................................................................................... 224
ANVISNINGAR TILL ANVÄNDAREN: råd gällande användning, beskrivningar av kommandon och
anvisningar om korrekta rengörings- och underhållsåtgärder för apparaten.
ANVISNINGAR TILL INSTALLATÖREN: dessa anvisningar är avsedda för den kvalificerade
tekniker som ska utföra installationen, driftsättningen och provkörningen av apparaten.
199
Allmänna föreskrifter
1. BRUKSANVISNINGAR
DENNA HANDBOK UTGÖR EN DEL AV APPARATEN OCH SKA DÄRFÖR FÖRVARAS I SIN HELHET
OCH VARA LÄTTILLGÄNGLIG UNDER SPISHÄLLENS HELA LIVSTID. VI REKOMMENDERAR ATT
MAN LÄSER DENNA HANDBOK OCH ALLA DESS ANVISNINGAR NOGA INNAN MAN TAR HÄLLEN
I BRUK. INSTALLATIONEN SKA UTFÖRAS AV EN FACKMAN OCH I ENLIGHET MED GÄLLANDE
FÖRESKRIFTER. DENNA APPARAT ÄR AVSEDD FÖR PRIVAT BRUK OCH ÖVERENSSTÄMMER
MED GÄLLANDE EEG-DIREKTIV. APPARATEN HAR UTFORMATS FÖR FÖLJANDE FUNKTION:
TILLAGNING OCH UPPVÄRMNING AV MAT. ALL ANNAN ANVÄNDNING ANSES OTILLBÖRLIG.
TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR VID EN ANVÄNDNING SOM EJ ANGES HÄR.
TÄCK INTE ÖVER ÖPPNINGAR ELLER VENTILATIONS- OCH VÄRMESPRIDNINGSSPRINGOR.
ANVÄND ALDRIG DEN HÄR APPARATEN FÖR UPPVÄRMNING AV RUM.
IDENTIFIERINGSDEKALEN MED TEKNISKA DATA, TILLVERKNINGSNUMMER OCH
PRODUKTNAMN SITTER VÄL SYNLIGT PLACERAD UNDER APPARATENS HÖLJE. EN KOPIA AV
DEKALEN FINNS I BRUKSANVISNINGEN: VI REKOMMENDERAR ATT MAN FÄSTER DEN PÅ
AVSEDD PLATS PÅ OMSLAGETS BAKSIDA. DEKALEN FÅR ALDRIG AVLÄGSNAS.
INNAN APPARATEN TAS I BRUK SKA MAN TA BORT ALLA ETIKETTER OCH ALL SKYDDSFILM
FRÅN DESS UTSIDA.
VAR FÖRSIKTIG SÅ ATT DU INTE SPILLER SOCKER ELLER SÖTA
BLANDNINGAR PÅ SPISHÄLLEN UNDER TILLAGNINGEN. PLACERA INTE
MATERIAL ELLER FÖREMÅL SOM KAN SMÄLTA (PLAST ELLER
ALUMINIUMFOLIE) PÅ HÄLLEN. OM DETTA SKULLE SKE SKA DU OMEDELBART
STÄNGA AV SPISHÄLLEN OCH RENGÖRA DEN MED DEN MEDFÖLJANDE
SKRAPAN MEDAN DEN FORTFARANDE ÄR LJUMMEN. PÅ SÅ SÄTT UNDVIKER
MAN ATT SKADA HÄLLENS YTA. OM GLASKERAMIKHÄLLEN INTE RENGÖRS
OMEDELBART FINNS RISKEN ATT DET BILDAS BELÄGGNINGAR SOM ÄR
OMÖJLIGA ATT FÅ BORT NÄR DEN VÄL KYLTS AV.
UNDVIK SÅ LÅNGT DET ÄR MÖJLIGT ATT ANVÄNDA METALLSVAMPAR OCH
VASSA SKRAPOR EFTERSOM DE SKADAR YTORNA. ANVÄND VANLIGA ICKESLIPANDE PRODUKTER OCH EVENTUELLT REDSKAP AV TRÄ ELLER PLAST.
PLACERA INTE GRYTOR PÅ SPISHÄLLEN VARS BOTTNAR INTE ÄR HELT JÄMNA OCH PLANA.
APPARATEN BLIR MYCKET VARM UNDER ANVÄNDNING. MAN REKOMMENDERAS STARKT ATT
ANVÄNDA SÄRSKILDA VÄRMETÅLIGA HANDSKAR VID ALL KONTAKT MED APPARATEN.
FÖRSÄKRA DIG OM ATT SENSORKNAPPARNA ALLTID ÄR RENA EFTERSOM APPARATEN KAN
TOLKA SMUTSFLÄCKAR SOM EN AVSEDD DIGITAL KONTAKT. PLACERA INTE FÖREMÅL AV
NÅGON TYP (KASTRULLER, HANDDUKAR O.S.V.) PÅ SENSORERNA. OM DET I SAMBAND MED
ÖVERKOKNING RAMLAR NER MAT PÅ SENSORKNAPPARNA REKOMMENDERAR VI ATT MAN
STÄNGER AV APPARATEN.
EFTER ANVÄNDNING SKA MAN OMEDELBART STÄNGA AV KOKZONEN MED HJÄLP AV
TILLHÖRANDE KNAPPAR.
200
MAN FÅR INTE TÄCKA ÖVER SENSORERNA MED KASTRULLER OCH STEKPANNOR EFTERSOM
DET KAN GÖRA ATT APPARATEN AUTOMATISKT STÄNGS AV.
AKTIVERA KNAPPSPÄRREN OM DET FINNS BARN ELLER HUSDJUR I NÄRHETEN SOM KAN NÅ
SPISHÄLLEN.
Allmänna föreskrifter
STÄLL INTE TOMMA KASTRULLER ELLER STEKJÄRN PÅ TÄNDA KOKZONER.
ANVÄND INTE SPISHÄLLEN OM DU UNDER DENNA INSTALLERAT EN UGN OCH UGNEN KÖR
PYROLYSPROGRAMMET.
Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av ett
nonchalerande av ovanstående föreskrifter eller på grund av ingrepp på utrustningen eller
användandet av annat än originalreservdelar.
201
Allmänna föreskrifter
2. SÄKERHETSFÖRESKRIFTER
SE INSTALLATIONSANVISNINGARNA FÖR SÄKERHETSBESTÄMMELSERNA FÖR ELEKTRISKA
APPARATER OCH VENTILATIONSFUNKTIONER.
I DITT INTRESSE OCH FÖR DIN SÄKERHET ÄR DET FASTSTÄLLT I LAG ATT INSTALLATIONEN
OCH SERVICEN AV ALLA ELEKTRISKA APPARATER SKA GENOMFÖRAS AV FACKMÄN I
ENLIGHET MED GÄLLANDE BESTÄMMELSER.
VÅRA GODKÄNDA INSTALLATÖRER GARANTERAR ETT TILLFREDSSTÄLLANDE RESULTAT.
ELEKTRISKA APPARATER MÅSTE ALLTID KOPPLAS FRÅN AV KOMPETENTA PERSONER.
INNAN MAN ANSLUTER APPARATEN TILL ELNÄTET SKA MAN KONTROLLERA ATT DE VÄRDEN
SOM ANGES PÅ DEKALEN ÖVERENSSTÄMMER MED DE FÖR SJÄLVA NÄTET.
INNAN MAN GENOMFÖR INSTALLATIONS- OCH UNDERHÅLLSARBETEN SKA MAN FÖRSÄKRA
SIG OM ATT APPARATEN INTE ÄR MATAD VIA ELNÄTET.
OMEDELBART EFTER INSTALLATIONEN SKA EN PROVKÖRNING AV APPARATEN GÖRAS, I
ENLIGHET MED ANVISNINGARNA NEDAN. OM APPARATEN INTE FUNGERAR SKA MAN KOPPLA
BORT DEN FRÅN ELNÄTET OCH KONTAKTA NÄRMASTE SERVICEVERKSTAD.
NÄTKABELNS STICKKONTAKT OCH RESPEKTIVE VÄGGUTTAG SKA VARA AV SAMMA TYP OCH
ÖVERENSSTÄMMA MED GÄLLANDE FÖRESKRIFTER.
UTTAGET MÅSTE VARA TILLGÄNGLIGT ÄVEN NÄR APPARATEN HAR BYGGTS IN.
DRA ALDRIG UT KONTAKTEN GENOM ATT DRA I NÄTKABELN.
OM NÄTKABELN SKULLE SKADAS SKA MAN OMEDELBART KONTAKTA DEN TEKNISKA
SUPPORTEN SOM I SIN TUR SÖRJER FÖR ATT KABELN BYTS UT.
ELSYSTEMET SKA UTAN UNDANTAG JORDAS I ENLIGHET MED GÄLLANDE
SÄKERHETSFÖRESKRIFTER FÖR ELSYSTEM.
DE ZONER PÅ APPARATEN SOM ÄR I KONTAKT MED KASTRULLER BLIR MYCKET VARMA
UNDER TILLAGNING. SE TILL ATT INTE RÖRA VID HÄLLENS YTA.
APPARATEN FÅR ENDAST ANVÄNDAS AV VUXNA PERSONER. LÅT INTE BARN BEFINNA SIG
INVID APPARATEN OCH LEKA MED DEN.
VIKTIGT: VAR MYCKET UPPMÄRKSAM PÅ BARN SOM BEFINNER SIG I NÄRHETEN AV
APPARATEN EFTERSOM DE OFTA INTE KAN SE SIGNALERINGEN FÖR RESTVÄRME.
KOKZONERNA FÖRBLIR MYCKET VARMA EN VISS TID EFTER ATT DE STÄNGTS AV.
UNDVIK ATT BARN SÄTTER HÄNDERNA PÅ HÄLLEN.
OM DET SKULLE BILDAS EN SPRICKA PÅ GLASHÄLLEN ELLER OM DEN SKULLE GÅ SÖNDER
SKA MAN OMEDELBART STÄNGA AV APPARATEN. KOPPLA FRÅN DEN ELEKTRISKA
MATNINGEN OCH KONTAKTA DEN TEKNISKA SUPPORTEN.
ANVÄNDNINGEN AV DENNA APPARAT ÄR INTE TILLÅTEN FÖR PERSONER (INKLUSIVE BARN)
MED NEDSATT FYSISK ELLER MENTAL FÖRMÅGA, ELLER SOM SAKNAR ERFARENHET AV
ANVÄNDNING AV ELEKTRISKA APPARATER, SÅVIDA DE INTE ÄR ÖVERVAKADE ELLER
INSTRUERADE AV EN VUXEN PERSON MED ANSVAR FÖR DERAS SÄKERHET.
INNAN APPARATEN TAS I BRUK SKA MAN TA BORT ALLA ETIKETTER OCH ALL SKYDDSFILM
FRÅN DESS UTSIDA.
202
FÖRSÖK ALDRIG SJÄLV ATT REPARERA APPARATEN. ALLT REPARATIONSARBETE SKA
UTFÖRAS AV EN AUKTORISERAD TEKNIKER ELLER HOS EN AUKTORISERAD
SERVICEVERKSTAD.
LÄMNA ALDRIG SPISHÄLLEN OÖVERVAKAD NÄR DEN ÄR PÅSLAGEN.
Allmänna föreskrifter
OBSERVERA ATT KOKZONERNA VÄRMS UPP MYCKET FORT. UNDVIK ATT VÄRMA UPP TOMMA
KASTRULLER. FARA FÖR ÖVERHETTNING.
FETT OCH OLJA KAN ANTÄNDAS VID ÖVERHETTNING. MAN BÖR DÄRFÖR INTE LÄMNA
SPISHÄLLEN NÄR MAN LAGAR MAT SOM INNEHÅLLER FETT ELLER OLJA. OM EN BRAND
SKULLE UPPSTÅ I SAMBAND MED ÖVERHETTADE FETTER ELLER OLJOR SKA MAN ALDRIG
ANVÄNDA VATTEN FÖR ATT SLÄCKA ELDEN. SÄTT ISTÄLLET LOCKET PÅ KASTRULLEN OCH
STÄNG AV KOKZONEN.
YTAN I GLASKERAMIK ÄR MYCKET STÖTTÅLIG. UNDVIK DOCK ATT TAPPA FASTA OCH HÅRDA
FÖREMÅL PÅ HÄLLEN EFTERSOM DEN KAN GÅ SÖNDER OM FÖREMÅLEN ÄR VASSA.
GLASKERAMIKHÄLLEN FÅR INTE ANVÄNDAS SOM AVLASTNINGSYTA.
OM MAN PÅ GRUND AV ETT FEL I SENSORERNAS STYRNING INTE KAN STÄNGA AV HÄLLEN
SKA MAN OMEDELBART KOPPLA FRÅN ELTILLFÖRSELN OCH KONTAKTA DEN TEKNISKA
SUPPORTEN.
VAR UPPMÄRKSAM VID ANSLUTNING AV YTTERLIGARE ELAPPARATER. DERAS
ANSLUTNINGSKABLAR FÅR INTE KOMMA I KONTAKT MED VARMA KOKZONER.
PLACERA ALDRIG FÖREMÅL SOM ÄR ANTÄNDLIGA ELLER SOM LÄTT EXPLODERAR ELLER
DEFORMERAS DIREKT UNDER SPISHÄLLEN.
ANVÄND INTE STÄNGDA BURKAR ELLER BEHÅLLARE PÅ APPARATEN. UNDER TILLAGNINGEN
KAN ÖVERTRYCK SKAPAS INNE I BEHÅLLAREN VILKET LEDER TILL EXPLOSIONSRISK.
OM APPARATEN SKA INSTALLERAS PÅ BÅT ELLER I HUSVAGN SKA DEN INTE ANVÄNDAS SOM
RUMSUPPVÄRMARE.
Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av ett
nonchalerande av ovanstående föreskrifter eller på grund av ingrepp på utrustningen eller
användandet av annat än originalreservdelar.
203
Föreskrifter för kassering
3. OMSORG OM MILJÖN
3.1 Vår omsorg om miljön
Överensstämmande med direktiv 2002/95/EG, 2002/96/EG och 2003/108/EG avseende minskandet av
bruket av farliga ämnen i elektrisk och elektronisk apparatur samt nedbrytningen av avfall. Symbolen
föreställande en överkorsad soptunna som finns på apparaturen anger att produkten, då den inte
används längre, ska samlas in separat från annat avfall. Användaren ska därför lämna in apparatur som
inte längre används till lämpliga återvinningsstationer för separat insamling av elektriskt och elektroniskt
avfall. Alternativt ska man återbörda apparaten till återförsäljaren när man köper en motsvarande
apparat, i förhållandet ett till ett. Lämplig separat insamling som i sin tur leder till att apparaten lämnas in
för återvinning, hantering och miljövänlig nedbrytning bidrar till att undvika möjliga negativa effekter på
miljö och hälsa och gynnar återvinning av de material apparaten är tillverkad av. En olaglig
avfallshantering av produkten från användarens sida medför tillämpning av administrativa åtgärder.
I enlighet med europeisk lagstiftning innehåller inte produkten skadliga ämnen i sådan mängd att de
anses utgöra en fara för hälsan och miljön.
3.2 Er omsorg om miljön
För emballeringen av våra produkter används ej förorenande material som är kompatibla med miljön och
återvinningsbara. Vi ber er därför att samarbeta genom att sörja för en korrekt kassering av emballaget.
Fråga efter adresser till återvinningsstationer hos återförsäljaren eller hos lokala behöriga insamlings-,
återvinnings- och avfallsstationer.
Lämna inte emballaget eller delar därav utom synhåll. Delar av emballaget, i synnerhet
plastpåsar, utgör en kvävningsrisk för barn.
Sörj även för en korrekt kassering av din gamla apparat.
Viktigt: lämna in apparaten till närmaste återvinningsstation för kasserade hushållsapparater. En korrekt
kassering möjliggör en intelligent återvinning av värdefulla material.
Innan man kasserar sin gamla apparat ska man avlägsna alla luckor och se till att falsarna är kvar i
användningsläge. Detta för att undvika att lekande barn av misstag blir instängda i apparaten. Kapa
även av och avlägsna nätkabeln tillsammans med stickkontakten.
204
Anvisningar till användaren
4. FÖRE DEN FÖRSTA ANVÄNDNINGEN
Innan man tillagar någon mat för första gången ska man avlägsna alla de etiketter och all den skyddsfilm
som kan finns på apparatens utsida och därefter även rengöra spishällen.
Placera därefter kastruller fulla med vatten på de främre plattorna och slå på plattorna på max. effekt i
åtminstone 30 minuter. När 30 minuter har gått stänger man av de främre plattorna och slår på de bakre
plattorna plus eventuellt mittplattan på max. effekt, enligt samma procedur. Detta tillvägagångssätt är
nödvändigt för att avlägsna ”lukten av nytt” och för att få den fuktighet som kan ha ansamlats under
fabriksbearbetningen att avdunsta. Detta är nödvändigt för att de elektroniska kretsarna och
knappsatsen ska fungera korrekt.
Om kommandona inte fungerar som de ska efter 30 minuter betyder det att all fuktighet har ännu inte
avdunstats: låt plattorna därför vara på tills all fuktighet har avdunstat och stäng därefter av spishällen.
För att starta hällen följ anvisningarna i avsnitt “6. Användning av hällen”.
Vid den första anslutningen till elnätet kan det hända att texten visas på displayen. Texten innebär
inte att plattorna är varna utan att hällen under provkörningen på fabriken stängdes av med kvarvarande
restvärme. Efter 5 minuter avbryter hällen denna signalering.
205
Anvisningar till användaren
5. LÄR KÄNNA DIN APPARAT
Apparaten är försedd med kokzoner av olika diameter och med olika effekt, beroende på modellen.
Deras position indikeras tydligt av cirklarna och värmen är avgränsad inom den diameter som anges på
glaset. Kokzonerna är av typen HIGH-LIGHT, de tänds några sekunder efter att de har aktiverats.
Värmeintensiteten kan justeras med hjälp av kontrollerna på frontpanelen. Kokzonerna med två eller tre
koncentriska cirklar har dubbel eller tredubbel uppvärmning: inom den lilla cirkelns omkrets eller inom
båda cirklarnas omkrets.
5.1 Placering av kokzoner
30 cm 60 cm 70 cm 90 cm
häll utan ram
60 cm 70 cm
206
häll med ram
Anvisningar till användaren
Yttre
Zon
* de effekter som anges är ungefärliga och kan variera beroende på de inställningar som valts samt på
nätspänningen.
diameter
(mm)
150 1200 - - - -
185 2000 124 800 - -
185 1800 - - - -
290 2700 150 1950 216 1050
215 2400 148 1100 - -
oval platta 2200 170 1400 - -
200 2000 - - - -
Max.
förbrukad
effekt (W) *
Inre diameter
(mm)
Max.
förbrukad
effekt (W) *
Mitten-
diameter
(mm)
Max.
förbrukad
effekt (W) *
5.2 Effektnivåer
Effekten för kokzonen kan justeras på olika nivåer. I tabellen finns anvisningar för olika typer av
tillagning.
Effektnivå Lämplig för
0 Läge OFF
U Uppvärmning
1 - 2 Tillagning av mindre mängder mat (minsta effekt)
3 - 4 Tillagning
5 - 6
7 Grillning, fritering med mjöl
8 Grillning
9 - P
(endast på vissa modeller)
Tillagning av stora mängder mat, grillning av större
stycken
Grilla / Bryna, tillaga (max effekt)
5.3 Råd för minskad energiförbrukning
Nedan följer några råd för hur man kan använda spishällen på ett effektivt och ekonomiskt sätt.
• Se till att diametern på kärlets botten motsvarar kokzonens diameter.
• Vid köp av kärl, kontrollera om den angivna diametern syftar till botten eller kärlets övre del, då den
senare nästan alltid är större än diametern på botten.
• När man förbereder rätter med lång tillagningstid kan man spara tid och energi genom att använda
tryckkokare vilket dessutom gör det möjligt att bevara vitaminerna i livsmedlen.
• Försäkra dig om att tryckkokaren innehåller tillräckligt med vätska, eftersom överhettning orsakad av
för lite vätska kan skada tryckkokaren och kokzonen.
• Om det är möjligt ska man alltid täcka grytorna med ett lock som passar.
• Välj en gryta som lämpar sig för den mängd mat som ska tillagas. En stor gryta som är halvtom
innebär onödig energiförbrukning.
207
Anvisningar till användaren
5.4 Begränsning av tillagningens längd
Kokhällen har en automatisk anordning som begränsar funktionstiden.
Såvida man inte ändrar inställningarna för kokzonen beror den maximala funktionstiden för varje enskild
kokzon på den effektnivå som valts.
När anordningen för begränsning av funktionstid aktiveras stängs kokzonen av. En kort signal ljuder och
visas på displayen om kokzonen är varm.
Inställd effektnivå Maximal tid för
tillagningen i timmar
(U) - 1 10
2 6
3 5
4 4
5 3
6 - 7 - 8 2
9 - P 1
5.5 Överhettningsskydd för hällen
Om man använder kokhällen på full effekt under en längre tid kan elektroniken uppvisa svårighet att
kylas av om rumstemperaturen är hög.
För att undvika alltför höga temperaturer på elektroniken ingriper en anordning som stryper tillförseln till
de främre kokzonerna och texten och blinkar.
Om temperaturen för elektronikkortet inte minskar kommer skyddet att strypa tillförseln till alla kokzoner
och texten visas (endast på vissa modeller).
När temperaturen sjunker under gränsvärdet kan man återuppta tillagningen.
Vad gäller långa tillagningstider vid hög effekt rekommenderas man att använda de bakre kokzonerna.
5.6 Andra funktioner
En samtidig eller fördröjd aktivering av tre eller fler kommandon, t.ex. om en kastrull av misstag står på
dessa eller om man spillt ut vatten dem, gör att alla tända kokzoner släcks och displayen visar texten
.
Flytta bort föremålet från knapparna.
208
Anvisningar till användaren
6. ANVÄNDNING AV HÄLLEN
6.1 Viktig information och allmänna rekommendationer
Vid den första anslutningen till elnätet genomgår hällen automatiskt en funktionskontroll och alla
indikeringslampor tänds i några sekunder.
Vid den första anslutningen till elnätet kan det hända att texten visas på displayen. Texten innebär
inte att plattorna är varna utan att hällen under provkörningen på fabriken stängdes av med kvarvarande
restvärme. Efter 5 minuter avbryter hällen denna signalering.
6.2 Kontrollpanel
Alla hällens kontroller och knappar är grupperade på frontpanelen. Användning av glaskeramikhällen
sker via sensorknapparna Touch-Control. Rör lätt vid en symbol på ytan i glaskeramik. Varje korrekt
tryckning bekräftas av en akustisk signal.
Funktionsknappar
Knapp ON/OFF: med hjälp av denna knapp kan man sätta på och stänga av spishällen.
Knapp för funktionsspärr: genom att hålla denna knapp intryckt i 3 sekunder inaktiverar/
aktiverar man spärren.
Knapp för ökning: höjer effektnivån eller förlänger tillagningstiden.
Knapp för minskning: sänker effektnivån eller minskar tillagningstiden.
Timerknapp: aktiverar minuträknaren eller timern för automatisk avstängning.
Identifieringssymboler
Platta: vänster fram. Platta: vänster fram.
Platta: vänster bak. Platta: vänster fram.
Platta: mitten. Intill symbolen för plattan signalerar denna
Platta: höger bak.
Platta: höger fram.
symbol en flerfunktionsplatta.
209
Anvisningar till användaren
6.3 Aktivera hällen
Spishällen ska vara helt avstängd när den inte används. Tryck in knappen i 2 sekunder för att sätta
på hällen. Ovanstående lysdiod tänds för att signalera att hällen är på.
Spishällen stängs av automatiskt igen om ingen funktion aktiveras inom 30 sekunder.
Om funktionsspärren aktiverats kommer displayen, efter att man tryckt på knappen , att visa texten
eller (endast på vissa modeller); för att kunna sätta på hällen måste man
inaktivera spärren, se “6.8 Funktionsspärr”.
6.4 Tända en enkel platta
När man har satt på hällen använder man knapparna för att tända önskad platta; displayen visar
symbolen .
Tryck på symbolen ; på displayen visas eller (beroende på modell) vilket betyder att
plattan är igång på maximal effekt.
Använd symbolerna eller för att öka eller minska till den effekt som önskas.
Om man trycker på knappen när plattan är på maximal effekt stängs den av ( ). Tryck på
knappen igen för att tända plattan. Valet görs gradvis mellan 1 och 9 eller mellan 1 och P (endast
på vissa modeller).
Man kan inte i läge tända plattan genom att trycka på knappen .
6.5 Tända en dubbel platta
För att starta uppvärmningen av en dubbel platta ska man efter att ha ställt in maximal effekt eller
(endast på vissa modeller) trycka på knappen . En lysande prick visas intill effekten för att
signalera att hela plattan aktiverats.
Tryck på knapparna eller för att öka eller minska till den effekt som önskas.
Om man trycker på knappen när plattan är på maximal effekt stängs den av ( ).
210
Anvisningar till användaren
6.6 Tända en tredubbel platta
För att starta uppvärmningen av en tredubbel platta ska man efter att ha ställt in maximal effekt
eller (endast på vissa modeller) trycka på knappen . En lysande prick visas intill effekten för att
signalera att den inre plattan aktiverats ( eller ); tryck på knappen igen för att aktivera hela
plattan. Pricken som visas intill effekten blinkar ( eller ).
Tryck på knapparna eller för att öka eller minska till den effekt som önskas.
Om man trycker på knappen när plattan är på maximal effekt stängs den av ( ).
6.7 Turbofunktion
Med hjälp av denna funktion kan man nå upp till önskad uppvärmningsnivå på kortare tid.
Kokzonerna startar vid maximal effekt för att sedan minska effekten när den effektnivå som valts
uppnåtts.
6.7.1 Aktivering av turbofunktion
Tryck samtidigt på knapparna och för den kokzon för vilken man vill aktivera turbofunktionen.
Displayen visar texten blinkande.
Med hjälp av knapparna och väljer man en effektnivå mellan 1 och 9 (man kan även aktivera
kokzonen i dubbelt eller tredubbelt läge). Displayen alternerar mellan att visa texten och den effekt
som just valts.
Om man aktiverar denna funktion men inte väljer någon effektnivå inom 5 sekunder återgår
kokzonen till normalt läge.
Effektnivå inställd med
A
1 2
2 3
3 4
4 5
5 6
6 7
7 8
8 10
9 12
Maximal tid för
uppvärmning (min)
211
Anvisningar till användaren
6.8 Funktionsspärr
Funktionsspärren är en anordning med hjälp av vilken man kan skydda apparaten från olämplig
användning samt se till att den inte startas av misstag. Spärren är även användbar för att förhindra att
man av misstag ändrar de tillagningsvärden som ställts eftersom den kan aktiveras för både påslagen
och avstängd häll.
6.8.1 Aktivering av funktionsspärr
Efter att man slagit på hällen genom att trycka in knappen under minst 2 sekunder visas en lysande
prick ovanför symbolen.
Kontrollerna är nu blockerade och när man trycker på någon av knapparna visas texten
eller (endast på vissa modeller).
Av säkerhetsskäl förblir knappen aktiverad (när minst en platta är tänd). Man kan när som helst
stänga av hela hällen även om spärren är aktiverad.
6.8.2 Inaktivering av funktionsspärr
Håll knappen intryckt i minst 2 sekunder; den lysande pricken ovanför symbolen slocknar.
Kontrollerna är därmed frikopplade och man kan använda alla knapparna igen.
6.9 Restvärme
Om kokzonen fortfarande är varm efter avstängningen visas symbolen på displayen.
Var särskilt uppmärksam då barn befinner sig i närheten eftersom de inte kan se varningslamporna som
indikerar restvärme. Efter användningen förblir kokzonerna mycket varma under en viss tid, trots att de
är avstängda. Undvik att barn sätter händerna på spishällen.
212
Anvisningar till användaren
6.10 Timer minuträknare (endast på vissa modeller)
Med denna funktion kan man programmera en timer med minuträknare som aktiverar en ljudsignal när
den förinställda tiden passerat (mellan 1 och 99 minuter).
6.10.1Inställning av timer med minuträknare
Tryck på knappen ; displayen visar texten som signalerar att timern kan ändras.
Ställ in den tid för minuträknaren som önskas med hjälp av knapparna eller (håll knapparna
nedtryckta för att snabbare bläddra fram rätt tid).
Att använda minuträknaren avbryter inte funktionen för kokzonerna utan signalerar bara till användaren
när de minuter som ställts in passerat.
Timern kan aktiveras både när kokzonerna är tända och släckta.
6.10.2Slut på inställd tid
När den tid som tidigare ställts in passerat signaleras detta till användaren med hjälp av en serie
ljudsignaler. För att stänga av denna signalering måste man trycka på knappen .
6.10.3Avstängning av timer med minuträknare
För att stänga av timern med minuträknare under pågående räkning räcker det att nollställa dess värde
med hjälp av knappen . När displayen visar texten stängs timern av.
213
Anvisningar till användaren
6.11 Timer med automatisk avstängning av kokzoner (endast på vissa modeller)
Med denna funktion kan man programmera en automatisk avstängning av alla kokzoner vid slutet av en
viss tidsperiod (mellan 1 och 99 minuter).
6.11.1Inställning av tillagningstid
Tryck på knappen ; displayen visar texten som signalerar att timern med minuträknare kan
ändras (se “6.10 Timer minuträknare (endast på vissa modeller)).
Tryck på knappen igen ; om minst en kokzon är aktiverad tänds pricken under kommandona för den
första aktiverade kokzonen (från vänster till höger). Man kan nu välja tid för automatisk avstängning med
hjälp av knapparna eller (håll knapparna intryckta för att snabbare bläddra fram rätt siffror)
eller välja ytterligare en platta med hjälp av knappen .
Om timern aktiveras utan att någon kokzon är aktiverad beter sig timern som med minuträknare, enligt
vad som tidigare beskrivits (se “6.10 Timer minuträknare (endast på vissa modeller)”).
6.11.2Ändring av inställd tid
Tryck in knappen tills en lysande prick visas under kommandona för den kokzon för vilken man vill
ändra den inställda tiden. När man väl valt önskad kokzon med hjälp av knapparna eller kan
man ändra den tid som tidigare valts.
6.11.3Slut på inställd tid
När den tid som tidigare ställts in passerat stänger hällen av kokzonen och signalerar detta till
användaren med hjälp av en serie ljudsignaler. För att stänga av denna signalering trycker man på
någon av knapparna.
Man kan använda timern med automatisk avstängning som en vanlig minuträknare. Gör enligt vad som
tidigare beskrivits med välj inte effektnivå för kokzonen.
214
Anvisningar till användaren
6.12 Undermeny (Automatisk funktionsspärr - Show room - ECO-logic)
Hällen är försedd med en undermeny med vilken man kan aktivera eller inaktivera vissa parametrar:
1 Automatisk funktionsspärr: genom att aktivera detta läge kommer funktionsspärren (se 6.8
Funktionsspärr) att aktiveras automatiskt ett par minuter efter användarens senaste ingripande på
hällen.
2 Show room: när man aktiverar detta läge stänger apparaten av värmeelementen men behåller
kontrollpanelen påslagen (används för visning i affären). För att använda hällen normalt ska man
ställa in detta läge till “n”.
Om show room-läget aktiverats visas var minut texten under en sekund.
3 ECO-logic (endast på vissa modeller): genom att aktivera detta läge justerar hällens elektronik
automatiskt effekten med hänsyn till den maximala förbrukning som ställts in: 2,8 eller 4 kW. För att
använda hällen vid maximal effekt ska man ställa in detta läge till “n”.
6.12.1Ändring av inställningar undermeny
Vid den första installationen ska man inom två minuter efter att ha kopplat till strömmen till hällen
trycka in knapparna och för den första kokzonen (den intill symbolen ) och hålla dem
intryckta.
Kokzonens display visar siffran för den inställning som för tillfället ändras (1: automatisk funktionsspärr,
2: show room, 3 ECO-logic) med aktuellt värde intill ( : aktiverad ; : inaktiverad). Till exempel
visar att den automatiska funktionsspärren är inaktiverad.
Med hjälp av knapparna och kan man ändra inställningen och ställa in värdet till “ ” eller till
“ ”; vad gäller ändring av parametern för ECO-logic kan man välja följande värden (2,8 kW),
(4 kW), (maximal förbrukning). För att gå vidare och ändra de följande inställningarna trycker
man på knappen .
Om hällen redan installerats och används ska man koppla från tillförseln till hällen. Koppla till strömmen
igen och gör enligt vad som anges ovan inom två minuter.
215
Anvisningar till användaren
6.13 Tillagningstabell
I följande tabell anges de effektvärden som kan ställas in och för varje värde anges den typ av livsmedel
som hör ihop med aktuell effektnivå. Värdena kan variera enligt livsmedlens kvantitet och konsumentens
smak.
INSTÄLLD NIVÅ TYP AV LIVSMEDEL
U - 1 För att smälta smör, choklad och liknande.
2 - 3
4 - 5
6
7 - 8 Stekar eller helstekt fisk, biffar, lever, kött och fisk som ska brynas, ägg etc.
9 - P* Fritera pommes frites i olja etc., få vatten att koka snabbt.
*endast på vissa modeller
För att få en god effekt och en lämplig energiförbrukning är det mycket viktigt att
endast använda kärl som lämpar sig för tillagning på elspis:
- Kärlens botten ska vara mycket tjock och helt plan; dessutom ska kärlen
vara rena och torra, vilket även gäller för spishällen.
- Använd inte kärl av gjutjärn eller med sträv botten eftersom detta kan leda till
att tillagningsytan repas.
Diametern på kärlens botten ska motsvara diametern på cirkeln som markerar
kokzonen; om så inte sker slösar man energi.
För att värma mat, bibehålla små vattenmängder kokande, vispa såser med
äggulor eller smör.
För att värma fasta och flytande livsmedel, för att hålla vatten kokande, för att tina
upp frysta livsmedel, för att göra omeletter med 2-3 ägg, för frukt- och
grönsaksrätter och olika maträtter.
Tillagning av kött, fisk och grönsaker i sås, tillagning av rätter med mer eller
mindre vatten, tillagning av marmellader osv.
216
Anvisningar till användaren
7. RENGÖRING OCH UNDERHÅLL
Apparatens eltillförsel ska brytas innan man påbörjar någon typ av arbete på apparaten.
Rengör aldrig hällen med ångstråle.
7.1 Rengöring av glaskeramikhällen
Glaskeramikhällen ska rengöras regelbundet, helst efter varje användning, när indikeringslamporna för
restvärme har slocknat.
Eventuella ljusa spår efter att ha använt kastruller med aluminiumbotten kan avlägsnas
med en trasa som doppats i vinäger.
Om det efter tillagningen blir kvar brända rester ska du avlägsna dem med den
medföljande skrapan, skölja med vatten och eftertorka med en ren trasa. En
kontinuerlig användning av skrapan reducerar användningen av kemiska produkter
avsevärt vid den dagliga rengöringen av hällen.
Använd inte någon typ av slipmedel eller frätande ämnen (t.ex. produkter med pulver,
ungsrengöringssprayer, fläckborttagningsmedel eller metallsvampar).
Sandkorn som kan ha fallit ner på hällen vid sköljning av sallad eller potatis kan skrapa hällens yta när
man flyttar kastrullerna.
Torka därför omedelbart bort eventuella sandkorn från hällens yta.
Kromförändringar har ingen betydelse för glaskeramikens funktion och stabilitet. Det handlar i själva
verket inte om förändringar av hällens material, utan om matrester som inte tagits bort och som
förkolnat.
Det kan skapas glansiga ytor som orsakas av att kastrullernas bottnar gnids mot hällen, särskilt om de
är av aluminium, eller av användning av olämpliga rengöringsmedel. Dessa är svåra att få bort med hjälp
av vanliga rengöringsprodukter. Det kan visa sig nödvändigt att rengöra flera gånger. Användning av
starka rengöringsprodukter, eller friktionen med kastrullernas botten, kan med tiden smärgla hällens
dekorationer och kan bidra till att fläckar uppstår.
7.2 Veckovis rengöring
Rengör och behandla hällen en gång i veckan med en vanlig produkt för rengöring av glaskeramik. Följ
alltid anvisningarna från tillverkaren. Silikon som finns i dessa produkter skapar en skyddsfilm som
skyddar mot vatten och smuts. Alla fläckar stannar på skyddsfilmen och kan därmed enkelt tas bort.
Torka ytan med en ren trasa. Se till att inga rester från rengöringsmedlet förblir på hällen eftersom de får
en kraftig reaktion när hällen sedan värms upp och skulle därmed kunna förändra ytans struktur.
217
Anvisningar till användaren
8. ÄR DET NÅGOT SOM INTE FUNGERAR?
PROBLEM MÖJLIGA ORSAKER ÅTGÄRD
Hällen fungerar inte.
Tillagningsresultaten är inte
tillfredsställande.
Kokhällen producerar rök.
Felmeddelandet E2 anges och man
hör en ljudsignal som samtidigt är
begränsad.
Följande felkod visas: E1 - E3 - E4 E5.
Säkringarna går kontinuerligt eller
hushållets automatiska brytare
utlöses kontinuerligt.
Det finns brott eller sprickor på hällen.
- Hällen är inte ansluten eller
huvudströmbrytaren är inte på.
- Det är elavbrott.
- En säkring har gått, alternativt har
den automatiska brytaren i
hushållets elsystem aktiverats.
- Sensorknapparna är blockerade
(spärr av kontroller).
- Knapparna är delvis täckta av en
fuktig trasa, vätska eller ett
metallföremål.
- Temperaturen är för hög eller för
låg.
- Hällen är smutsig.
- Mat har kokat över.
- Det har skett en aktivering av
Touch-Control-knapparna orsakad
av mat som fallit på hällen, från
kastruller eller andra objekt.
- Ett tekniskt fel har uppstått. - Kontakta Teknisk Service.
- Sätt på huvudströmbrytaren.
- Kontrollera strömtillförseln.
- Byt ut säkringen eller återställ den
automatiska brytaren i hushållet.
- Frikoppla sensorknapparna (spärr
av kontroller).
- Avlägsna hindret.
- Konsultera
matlagningshandboken.
- Rengör hällen efter tillagningen.
Låt den kylas av innan du rengör
den.
- Använd en större kastrull.
- Rengör ytan eller avlägsna
föremålet.
- Kontakta Teknisk Service eller en
elektriker.
- Om det skulle uppstå en spricka
på glashällen eller om den skulle
gå sönder, ska du omedelbart
stänga apparaten. Koppla från
den elektriska matningen och
kontakta Teknisk Service.
218
Anvisningar till installatören
9. INSTALLATION
9.1 Säkerhetsanvisningar för montering i köksmöbler
INNAN MAN INSTALLERAR
APPARATEN SKA MAN TA PÅ
SIG PERSONLIG
SKYDDSUTRUSTNING.
Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av
nonchalerande av ovanstående föreskrifter eller för ingrepp på någon av utrustningens delar.
Fanér, bindemedel eller plastbeklädnad på intilliggande möbler måste vara värmetåligt (>90°C). Om de
inte är tillräckligt värmetåliga kan de med tiden deformeras.
Minimiavstånd mellan köksfläkten och tillagningsytan måste minst motsvara det avstånd som anges i
monteringsinstruktionerna för köksfläkten.
Man måste även respektera minimiavstånden för utskärningarna i ytan på den bakre sidan enligt vad
som anges på monteringsritningarna.
9.2 Inskärning i arbetsytan
Följande ingrepp kräver mureri- och/eller snickeriarbeten som måste utföras av en fackman.
Installationen kan utföras på olika material såsom murverk, metall, solitt trä eller plastlaminerat trä under
förutsättning att dessa är värmebeständiga (T 90°C).
Gör ett hål i möbelns toppyta med de mått som anges på bilden och se till att det finns ett minsta avstånd
på 50 mm från den bakre kanten.
Denna apparat kan ställas intill väggar som överskrider arbetsbänkens höjd, förutsatt att man bibehåller
minimiavståndet "X" som visas på bilden, för att undvika skador till följd av överhettning.
Se till att avståndet mellan hällen och eventuella hyllor ovanför är minst C mm.
9.2.1 Häll utan ram
L (mm) X (mm) Y (mm) A (mm) B (mm) C (mm)
300 270 490 50 min. 50 min. 750 min.
600 565 490 50 min. 50 min. 750 min.
770 745 490 50 min. 50 min. 750 min.
900 850 490 50 min. 50 min. 750 min.
Vid installation i linje av en häll med rak kant ska man följa anvisningarna i avsnitt "9.5 Inskärning i
toppyta (gäller endast modeller utan ram med rak kant)".
219
Anvisningar till installatören
9.2.2 Häll med ram
L (mm) X (mm) Y (mm) A (mm) B (mm) C (mm)
570 560 500 50 min. 50 min. 750 min.
760 750 500 50 min. 50 min. 750 min.
9.3 Inbyggnad
9.3.1 I neutralt utrymme eller lådor
Att inte installera den dubbla botten i trä utsätter användaren för risken att av misstag komma i
kontakt med vassa eller varma delar.
Tillverkaren frånskriver sig allt ansvar för person- och sakskador som orsakats av ett nonchalerande
av ovanstående föreskrifter.
Om det finns andra möbler (sidoväggar, skåp etc.),
eller diskmaskin eller kylskåp, under spishällen ska
man montera en dubbel träbotten vid ett avstånd på
minst 30 mm från spishällens nedre kant. Detta i
syfte att undvika oavsiktlig kontakt. Den dubbla
bottnen ska endast kunna avlägsnas med hjälp av
särskilda verktyg.
220
med öppning i botten med öppning på baksidan
Anvisningar till installatören
9.3.2 I utrymme för inbyggnad av ugn
Installation av en ugn utan kylfläkt under hällen är inte tillåten.
Avståndet mellan spishällen och köksmöblerna eller inbyggnadsmöblerna måste vara sådant att en
tillräcklig ventilation och tillräcklig luftutmatning kan garanteras.
Vid installation ovanför en ugn måste man lämna ett utrymme på minst 5 cm mellan spishällen
undersida och ugnens ovansida.
med öppning endast i botten med öppning i botten och på baksidan
9.4 Tätning av spishällen
För att undvika att det tränger in vätska mellan
spishällens ram och arbetsbänken ska man innan
monteringen placera den tätning som medföljer
längs hela hällens omkrets.
Fäst inte hällen med hjälp av silikon, eftersom det då, om det skulle behövas, inte går att montera ned
hällen utan att skada den.
221
Anvisningar till installatören
9.5 Inskärning i toppyta (gäller endast modeller utan ram med rak kant)
På de bilder som visas anges måtten för den skärning och slipning som ska göras i inbyggnadshålet om
man vill installera spishällen i linje med toppytan.
Måtten för skärning och slipning av toppytan är ungefärliga och man ska utan undantag kontrollera de
reella måtten för glaskeramikhällen innan man påbörjar skärningen.
L (mm) X (mm) Y (mm) G (mm) H (mm) A (mm) B (mm) C (mm)
600 565 490 604 519 50 min. 50 min. 750 min.
770 745 490 774 519 50 min. 50 min. 750 min.
Efter att ha spridit ut den självhäftande duken (A)
(se 9.4 Tätning av spishällen) över glasytan och
efter att ha placerat och fäst hällen ska man fylla
kanterna med det isolerande silikonet (B) och torka
bort eventuellt överflöd. Om man behöver flytta
glaskeramikhällen igen ska man skära bort silikonet
med en fickkniv innan man försöker flytta den (C).
Man ska använda så pass mycket silikon att det håller tätt mellan hällen och toppytan, men inte så
mycket att det fäster apparaten vid toppytan. För anvisningar om hur man fixerar apparaten se “9.7
Fixering med byglar”.
222
Anvisningar till installatören
9.6 Placering av hållare för fixering
För att garantera en optimal fixering och centrering ska man placera de medföljande hållarna enligt vad
som beskrivs nedan:
Fäst hållarna genom att föra in dem horisontalt; tryck in dem
lätt på deras platser.
Vrid dem sedan uppåt för att definitivt spänna dem.
9.7 Fixering med byglar
Fäst spishällen vid strukturen med hjälp av medföljande
fästbyglar.
För att korrekt fästa byglarna A vid toppytan ska man skruva
fast dem i hålen på höljets sida.
Var noga vid fixeringen av byglarna; om man drar åt dem för mycket kan glaset spännas och därmed
spricka.
223
Anvisningar till installatören
9.8 Elektrisk anslutning
Försäkra dig om att spänningen och dimensionerna för matningslinjen motsvarar de egenskaper som
anges på dekalen som är placerad under apparatens hölje. Denna dekal får aldrig avlägsnas.
ELEKTRISK ANSLUTNING AV SPISHÄLLEN SKA GENOMFÖRAS AV BEHÖRIG TEKNIKER.
INNAN NÅGOT INGRIPANDE GÖRS PÅ APPARATEN SKA STRÖMTILLFÖRSELN KOPPLAS FRÅN.
ELSYSTEMET SKA UTAN UNDANTAG JORDAS I ENLIGHET MED GÄLLANDE
SÄKERHETSFÖRESKRIFTER FÖR ELSYSTEM.
VID FALL AV ANSLUTNING TILL ELNÄTET VIA UTTAG OCH KONTAKT MÅSTE BÅDA VARA AV
SAMMA TYP OCH SKA ANSLUTAS TILL MATNINGSKABELN I ENLIGHET MED GÄLLANDE
BESTÄMMELSER. UTTAGET MÅSTE VARA TILLGÄNGLIGT ÄVEN NÄR APPARATEN HAR
BYGGTS IN. DRA ALDRIG UT KONTAKTEN GENOM ATT DRA I NÄTKABELN.
OMEDELBART EFTER INSTALLATIONEN SKA EN KORT PROVKÖRNING AV APPARATEN
GENOMFÖRAS DÅ DE ANVISNINGAR SOM TIDIGARE ANGIVITS SKA FÖLJAS. OM APPARATEN
INTE FUNGERAR SKA MAN, EFTER ATT HA FÖRSÄKRAT SIG OM ATT MAN FÖLJT
ANVISNINGARNA KORREKT, KOPPLA BORT APPARATEN FRÅN ELNÄTET OCH KONTAKTA
NÄRMASTE SERVICEVERKSTAD. FÖRSÖK ALDRIG SJÄLV ATT REPARERA APPARATEN.
FÖR MATNINGSKABELN GENOM MÖBELNS BAKRE DEL OCH VAR NOGA ATT DEN INTE
KOMMER I KONTAKT MED HÄLLENS NEDRE HÖLJE ELLER MED EN EVENTUELL UGN SOM
BYGGTS IN UNDER DEN.
JORDNINGSLEDNINGEN SKA VARA LÄNGRE ÄN ELLEDNINGARNA, SÅ ATT DEN, OM KABELN
DRAS UR UTTAGET, ÄR DEN SISTA ATT LOSSNA.
UNDVIK ATT ANVÄNDA TRANSFORMATORER, ADAPTRAR OCH SHUNTANSLUTNINGAR
EFTERSOM DESSA KAN ORSAKA ÖVERHETTNING OCH FÖRBRÄNNINGAR.
OM UGNEN HAR EN FAST ANSLUTNING SKA APPARATENS ELKABEL FÖRSES MED EN
FLERPOLIG BRYTARE MED ETT KONTAKTÖPPNINGSAVSTÅND PÅ 3 MM, ELLER MER. PLACERA
AVBRYTAREN LÄTTILLGÄNGLIGT I NÄRHETEN AV APPARATEN.
Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av
nonchalerande av ovanstående föreskrifter eller för ingrepp på någon av utrustningens delar.
224
Anvisningar till installatören
TYP AV
HÄLL
(CM)
60 - 70 -90
TYPER AV MÖJLIGA
ANSLUTNINGAR
380 - 415 V 3N~ med fem ledningar 5 x 1,5 mm² H05V2V2-F
380 - 415 V 2N~ med fyra ledningar 4 x 2,5 mm² H05V2V2-F
220 - 240 V 3~ med fyra ledningar 4 x 2,5 mm² H05V2V2-F
TYP AV KABEL
(om den inte finns)
220 - 240 V 1N~ med tre ledningar 3 x 4 mm² H05V2V2-F
60 - 70
220 - 240 V 1N~ med tre ledningar 3 x 6 mm² H05V2V2-F
90
Läs noga dekalen för anslutningar som är placerad under apparaten eller som sitter runt
matningskabeln.
Använd värmetåliga kablar som tål minst 90 °C av typen H05V2V2-F.
De matningskablar som anges ovan är dimensionerade med hänsyn till sammanlagringsfaktorn (i
överensstämmelse med standard SS-EN 60335-2-6).
225
Anvisningar till installatören
9.8.1 Schema kopplingsplint
Schemat intill visar kopplingsplinten sedd underifrån, utan
några kablar anslutna. Anslutningen mellan klämmorna 4
och 5 måste alltid finnas där.
226
